2 Revoluce v konstrukci a utahování šroubových spojů Vícešroubové předepínací prvky uperbolt vám nabízí inovativní technologii pro utahování šroubů a svorníků. Výrobky uperbolt jsou prověřeny a zavedeny jako vyhledávané řešení šroubových spojů v každém významném průmyslovém odvětví po celém světě. Naše vícešroubové předepínací prvky vám nabízejí způsob, jak jednoduše, levně a efektivně utahovat šrouby, a to zejména velkých rozměrů. Vaše šroubové spoje bude možné utahovat s vysokou přesností, aniž by byla potřeba jakýchkoli specializovaných dovedností nebo těžkého vybavení. Vícešroubové předepínací prvky zaručují cenovou rentabilitu celého životního cyklu tím, že výrobcům nabízejí optimální provedení šroubových spojů, zaručují spolehlivý provoz a usnadňují činnosti údržby. Komplexní řešení Jak ve vesmíru tak v mořských hlubinách, od malých až po velké (nezáleží na tom, jaké konkrétní výzvě v oblasti šroubových spojů čelíte), skupina Nord-ock Group má pro vás řešení, neboť těmto výzvám již úspěšně čelila. Obraťte se na nás s dotazy ohledně šroubových spojů. Nalezneme spolu s vámi nejlepší řešení. kupina Nord-ock Group je vaším důvěryhodným partnerem pro poskytování řešení šroubových spojů. Křivka průběhu utahovacího momentu pro předpětí šroubu 310 MPa (45,000 psi) Utahovací moment: Nm (lb ft) 140,000 (100,000) Utahovací moment potřebný pro bě žnou matici 70,000 (50,000) Utahovací moment potřebný pro vícešroubovou předepínací matici uperbolt Průměr závitu: mm Výše uvedená tabulka znázorňuje, jak snadné je namontovat předepínací matice uperbolt v porovnání se standardními šestihrannými maticemi i na šrouby velkých rozměrů Pro utažení šroubu/svorníku s jakýmkoli průměrem jsou potřeba pouze ruční nástroje. 2 Opěrný kroužek hřídele s dělenou 3 maticí uperbolt na kovacím lisu.

3 Moderní řešení šroubových spojů Co je uperbolt? Předepínací prvky uperbolt jsou konstruovány pro přímou náhradu běžných šestihranných matic (ale i běžných šroubů). Tyto prvky mohou být našroubovány jak na nové, tak na již existující šrouby, svorníky, závitové tyče nebo hřídele opatřené závitem. Na hlavní závit šroubu nebo svorníku se proti kalené podložce na nosné dosedací ploše umístí předepínací matice. Jakmile je předepínací matice umístěna, je vlastní dotahování šroubu nebo svorníku dokončeno jednoduchým ručním nástrojem vyvinutím utahovacího momentu na odtahovací šrouby (jackbolts), které jsou umístěny po obvodu předepínací matice, tedy kolem hlavního závitu. Tyto odtahovací šrouby (jackbolts) převádějí předpětí rovnoměrně na hlavní závit a tím tedy i na spoj. lavní závit je namáhán pouze čistým tahem. Ověřeno a certifikováno V uplynulých letech byly typy výrobků z našich širokých výrobkových řad vícešroubových předepínacích prvků podrobeny zkouškám a schváleny několika certifikačními institucemi. Pro některé série našich výrobků jsme získali také schválení typu konstrukce a typová schválení pro výrobu. Níže uvádíme několik příkladů: NV (et Norske Veritas - norský certifikační ústav) G (Germanischer loyd - německý certifikační ústav) ystémový audit iemens Osvědčené v praxi Předepínací prvky uperbolt se uplatňují v mnoha průmyslových odvětvích: Vodní elektrárny, větrné turbíny, plynové a parní turbíny, jaderný průmysl, ocelářství, těžební průmysl, stavby lodí, mimopevninská těžba, chemický průmysl, doprava a mnoho dalších Jak fungují předepínací matice uperbolt: 1) otažením odtahovacích šroubů (jackbolts) dojde k vyvinutí velké přítlačné osové síly. Tato síla je směřována proti kalené podložce. Odtahovací šrouby (jackbolts) mají malý třecí průměr a proto jsou schopny vyvinout vysokou přítlačnou sílu při relativně malém utahovacím momentu. 2) Zátěž je přenášena skrz tělo matice, která se ručně umístí na hlavní závit. 3) Tvrzená se používá pro přenos síly a současnou ochranu čela příruby. 4) Osová síla několika odtahovacích šroubů (jackbolts) a protireakce hlavy hlavního šroubu vyvíjejí velkou svěrnou sílu na přírubu. Vysoká úroveň našich odborných zkušeností v oblasti výrobků zkonstruovaných pro konkrétní druhy užití nám umožňuje poskytnout na vyžádání pro určité výrobkové řady certifikace, jako jsou např.: TÜV loyd s Register Vinçotte Požadujete-li podrobnější informace ohledně našich certifikátů / schválení pro konkrétní výrobky nebo výrobní místa, kontaktujte prosím svou místní kancelář Nord-ock. Mějte prosím na paměti, že certifikáty, které potřebujete, je nutno si vyžádat před tím, než si objednáte zboží, abychom mohli vyhovět Vašim požadavkům. 5) Osová síla odtahovacích šroubů (jackbolts) vytváří reakční sílu stejné velikosti v hlavním šroubu. Princip uperbolt. Podrobné případové studie naleznete na 4 5

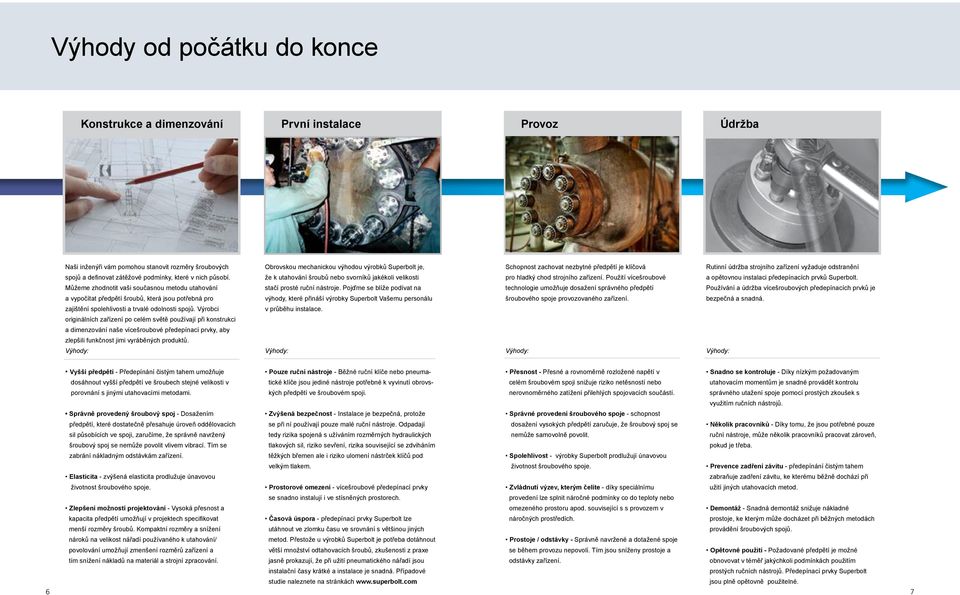

4 Výhody od počátku do konce Konstrukce a dimenzování První instalace Provoz Údržba Naši inženýři vám pomohou stanovit rozměry šroubových spojů a definovat zátěžové podmínky, které v nich působí. Můžeme zhodnotit vaši současnou metodu utahování a vypočítat předpětí šroubů, která jsou potřebná pro zajištění spolehlivosti a trvalé odolnosti spojů. Výrobci originálních zařízení po celém světě používají při konstrukci a dimenzování naše vícešroubové předepínací prvky, aby zlepšili funkčnost jimi vyráběných produktů. Výhody: Obrovskou mechanickou výhodou výrobků uperbolt je, že k utahování šroubů nebo svorníků jakékoli velikosti stačí prosté ruční nástroje. Pojďme se blíže podívat na výhody, které přináší výrobky uperbolt Vašemu personálu v průběhu instalace. Výhody: chopnost zachovat nezbytné předpětí je klíčová pro hladký chod strojního zařízení. Použití vícešroubové technologie umožňuje dosažení správného předpětí šroubového spoje provozovaného zařízení. Výhody: Rutinní údržba strojního zařízení vyžaduje odstranění a opětovnou instalaci předepínacích prvků uperbolt. Používání a údržba vícešroubových předepínacích prvků je bezpečná a snadná. Výhody: Vyšší předpětí - Předepínání čistým tahem umožňuje Pouze ruční nástroje - Běžné ruční klíče nebo pneumatické Přesnost - Přesné a rovnoměrně rozložené napětí v nadno se kontroluje - íky nízkým požadovaným dosáhnout vyšší předpětí ve šroubech stejné velikosti v klíče jsou jediné nástroje potřebné k vyvinutí obrovs- celém šroubovém spoji snižuje riziko netěsností nebo utahovacím momentům je snadné provádět kontrolu porovnání s jinými utahovacími metodami. kých předpětí ve šroubovém spoji. nerovnoměrného zatížení přilehlých spojovacích součástí. správného utažení spoje pomocí prostých zkoušek s využitím ručních nástrojů. právně provedený šroubový spoj - osažením Zvýšená bezpečnost - Instalace je bezpečná, protože právné provedení šroubového spoje - schopnost předpětí, které dostatečně přesahuje úroveň oddělovacích se při ní používají pouze malé ruční nástroje. Odpadají dosažení vysokých předpětí zaručuje, že šroubový spoj se Několik pracovníků - íky tomu, že jsou potřebné pouze sil působících ve spoji, zaručíme, že správně navržený tedy rizika spojená s užíváním rozměrných hydraulických nemůže samovolně povolit. ruční nástroje, může několik pracovníků pracovat zároveň, šroubový spoj se nemůže povolit vlivem vibrací. Tím se tlakových sil, riziko sevření, rizika související se zdviháním pokud je třeba. zabrání nákladným odstávkám zařízení. těžkých břemen ale i riziko ulomení nástrček klíčů pod polehlivost - výrobky uperbolt prodlužují únavovou velkým tlakem. životnost šroubového spoje. Prevence zadření závitu - předepínání čistým tahem Elasticita - zvýšená elasticita prodlužuje únavovou zabraňuje zadření závitu, ke kterému běžně dochází při životnost šroubového spoje. Prostorové omezení - vícešroubové předepínací prvky Zvládnutí výzev, kterým čelíte - díky speciálnímu užití jiných utahovacích metod. se snadno instalují i ve stísněných prostorech. provedení lze splnit náročné podmínky co do teploty nebo Zlepšení možností projektování - Vysoká přesnost a omezeného prostoru apod. související s s provozem v emontáž - nadná demontáž snižuje nákladné kapacita předpětí umožňují v projektech specifikovat Časová úspora - předepínací prvky uperbolt lze náročných prostředích. prostoje, ke kterým může docházet při běžných metodách menší rozměry šroubů. Kompaktní rozměry a snížení utáhnout ve zlomku času ve srovnání s většinou jiných provádění šroubových spojů. nároků na velikost nářadí používaného k utahování/ metod. Přestože u výrobků uperbolt je potřeba dotáhnout Prostoje / odstávky - právně navržené a dotažené spoje povolování umožňují zmenšení rozměrů zařízení a větší množství odtahovacích šroubů, zkušenosti z praxe se během provozu nepovolí. Tím jsou sníženy prostoje a Opětovné použití - Požadované předpětí je možné tím snížení nákladů na materiál a strojní zpracování. jasně prokazují, že při užití pneumatického nářadí jsou odstávky zařízení. obnovovat v téměř jakýchkoli podmínkách použitím instalační časy krátké a instalace je snadná. Případové prostých ručních nástrojů. Předepínací prvky uperbolt studie naleznete na stránkách jsou plně opětovně použitelné. 6 7

5 Řešení problémů se šroubovými spoji Průvodce pro výběr výrobku Výrobková řada Předepínací matice Předepínací šrouby Matice Flexnut lavní vlastnosti tandardní Vysokopevnostní třední teploty třední teploty, Kompaktní tandardní Vysokopevnostní tandardní Vysokopevnostní zvýšené provedenítall érie MT CY T J B8 B12 X8 X12 Měrná soustava - Metrická - Britská M16-M160 3/4 6 M16 M160 3/4 6 M20 M125 3/4 5 M24 M M20 M160 3/4 6 M16 M160 3/4 6 M20 M90 3/4 3-1/2 M20 M160 3/4 6 M20 M160 3/4 6 Přibližné předpětí šroubu záleží na jeho velikosti 450 do 700 N/mm 2 60 do 100 ksi 500 do 900 N/mm 2 70 do 130 ksi 310 N/mm 2 45 ksi Na základě plochy napětí As 310 N/mm 2 45 ksi Na základě plochy napětí As 250 do 400 N/mm 2 35 do 60 ksi 400 do 650 N/mm 2 60 do 95 ksi 500 do 850 N/mm 2 70 do 125 ksi 450 do 700 N/mm 2 60 do 100 ksi 500 do 900 N/mm 2 70 do 130 ksi Teplotní rozmezí -10 do 250 C 0 do 500 ºF -40 do 250 C -50 do 500 ºF Nižší teploty na vyžádání o 350 C o 650 ºF o 350 C o 650 ºF -10 do 250 C 0 do 500 ºF -10 do 250 C 0 do 500 ºF -10 do 250 C 0 do 500 ºF Nižší teploty na vyžádání -10 do 250 C 0 do 500 ºF -40 do 250 C -50 do 500 ºF Nižší teploty na vyžádání Povrchová úprava Volitelná Volitelná Volitelná Volitelná Volitelná Volitelná Volitelná Volitelná Volitelná Příklady užití ubrikační pro odtahovací šrouby jackbolt Poznámka Šroubové spoje v náročných odvětvích průmyslu. Obdobné jako u MT, avšak určeno pro vyšší pevnost. Velké svorníky na: - Napájecích čerpadlech kotlů - Oběhových čerpadlech kotlů - Reaktorech - Výměnících tepla, Aj. Rozdělené linky na: - Turbínách - Motorech - Čerpadlech - Kompresorech Aj. nížená výška: - ydraulické válce - řídelové sestavy - poje pístů - Základy Aj. Šroubové spoje v náročných odvětvích průmyslu. Obdobné jako u B8, avšak určeno pro vyšší pevnost. Reaktivní matice pro aplikace na průchozí otvory. odá šroubový spojům elasticitu. ůrazně doporučeno pro krátké svěrné délky. J-G nebo J-A J-G nebo J-A J-G nebo P37 J-G nebo P37 J-G nebo J-A J-G nebo J-A J-G nebo J-A - - Odpovídající předepínací prvek šroubového typu: B8 Odpovídající předepínací prvek šroubového typu: B12 Také pro aplikace s omezeným prostorem v průměru Odpovídající předepínací prvek maticového typu: MT Odpovídající předepínací prvek maticového typu: CY V kombinaci s předepínací maticí MT nebo předepínacím šroubem B8 Obdobné jako u X8, avšak určeno pro vyšší pevnost. V kombinaci s předepínací maticí CY nebo předepínacím šroubem B12 Viz strana peciální výrobky pro speciální aplikace Navíc nabízíme širokou škálu předprojektovaných řešení včetně speciálních materiálů a provedení. Máme zkušenost s výrobou speciálních předepínacích prvků až do průměru 1500 mm a výrobků pro provozní teploty 700 C. Naše odborné znalosti a know-how jsou na trhu jedinečné, na str naleznete několik případových studií. Také jsme vyvinuli série výrobků speciálně určené pro konkrétní průmyslová odvětví. Pro aplikace, u nichž ani nadstandardní řada nesplňuje Vaše požadavky, kontaktujte prosím náš poradenský tým, který s Vámi bude spolupracovat na nalezení optimálního řešení (viz str ). 8 9

6 Výroba světové úrovně Přehled názvů součástí Na každé dodané součásti si můžete ověřit, zda jste dostali správný výrobek, a to včetně následujících informací. V tabulkách níže vysvětlujeme náš systém značení. tandardní, Metrický MT - 20x6 x.. /W kupina Nord-ock Group učinila významné investice do výrobních zařízení uperbolt - do strojového zpracování CNC špičkové světové kvality. Kapacita našeho strojového zpracování umožňuje rychlou obratovost standardních i speciálních vícešroubových předepínacích prvků a dalších souvisejících výrobků. Most standard products are available off the shelf or in a short lead time. In addition, the engineering, manufacturing and production personnel have accumulated decades of knowledge and training in producing some of the finest threaded components and products in the world. Typ/série MT Předepínací matice, standardní CY Předepínací matice, vysokopevnostní J Předepínací matice, kompaktní 650 Předepínací matice, pro střední teploty 650T Předepínací matice, pro střední teploty, zvýšené provedení, zmenšený vnější průměr X8 Matice Flexnut, standardní X12 Matice Flexnut, vysokopevnostní B8 B12 Předepínací šroub, standardní Předepínací šroub, vysokopevnostní tandardní profil závitu M Metrické Velikost závitu d 0 x p jmenovitý průměr x stoupání Pro předepínací prvky šroubového typu: Jmenovitá délka (viz nákresy na str. 18 a 19) [mm] Podložka Kvalita a sledovatelnost Po mnoho let jsme věnovali velkou pozornost vývoji a zavádění systémů řízení kvality tak, aby byly funkční pro kritické aplikace ve vysoce náročných průmyslových odvětvích. Řízení kvality včetně kalibrace závitu a systémů měření jsou našimi standardními pracovními postupy. Vícešroubové předepínací matice i šrouby jsou značeny pro účely sledovatelnosti. tandardní, MT UNC x... /W Typ/série (viz výše) Velikost závitu (jmenovitý průměr d 0 ) xxx desítkový, zaokrouhlený na 2 desetinná místa x 100 Počet závitů na jeden palec (tpi) tandardní profily závitu UN, UNC, jednoceno dle normy ANI B1.1 UNF Pro předepínací prvky šroubového typu: Jmenovitá délka (viz nákresy na str. 18 a 19) [palce] desítkový systém, zaokrouhleno na 2 desetinná místa Podložka Příklad informací obsažených v označení součástí UPERBOT Číslo součásti: MT-M36x4 Číslo série: 7900 Max. zátěž: 457 kn Kód materiálu: CrMo Pozn.: Informace se mohou různit. Značení dle přání zákazníka na vyžádání. Bližší informace získáte od své místní kanceláře Nord-ock. peciální produkty MT -... Typ/série peciální číselné označení Všechny závity jsou k dispozici na vyžádání. Příklady: A Acme (specifikujte prosím normu) Rd Oblý (specifikujte prosím normu) Buttress (specifikujte prosím normu) Tr ichoběžníkový (specifikujte prosím normu) W Metrický Whitworth BW / BF Závity Whitworth Zaměstnanci našeho obchodního oddělení jsou připraveni pomoci Vám s výběrem nejlepšího výrobku pro konkrétní aplikaci. Kontaktujte prosím svou místní kancelář Nord-ock

7 MT Předepínací prvek maticového typu, tandardní n x T 1 a 3 2 W CY Předepínací prvek maticového typu, vysokopevnostní n x T 1 a 3 2 W METRICKÝ Velikost Tělo matice Odtahovací šroub Kalená mot- Předpětí celkové Torque per nost Závit toupání závitu celk. jmen. max. jmen. max. [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kn] [Nm] MT-M16x.../W M M6x MT-M20x.../W M M6x MT-M22x.../W M M6x MT-M24x.../W M M6x MT-M27x.../W M M8x MT-M30x.../W M M8x MT-M33x.../W M M8x MT-M36x.../W M M10x MT-M39x.../W M M10x MT-M42x.../W M M10x MT-M45x.../W M M12x MT-M48x.../W M M12x MT-M52x.../W M M12x MT-M56x.../W M M12x MT-M60x.../W M M12x MT-M64x.../W M M16x MT-M68x.../W M M16x MT-M72x.../W M M16x MT-M76x.../W M M16x MT-M80x.../W M M16x MT-M85x.../W M M16x MT-M90x.../W M M16x MT-M100x.../W M M16x MT-M110x.../W M M20x MT-M120x.../W M M20x MT-M125x.../W M M20x MT-M130x.../W M M20x MT-M140x.../W M M20x MT-M150x.../W M M20x MT-M160x.../W M M20x Tělo matice 2 Odtahovací šrouby (jackbolts) 3 Tvrzená METRICKÝ Velikost Tělo matice Odtahovací šroub Kalená mot- Předpětí celkové Torque per nost Závit toupání závitu celk. jmen. max. jmen. max. [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kn] [Nm] CY-M16x.../W M M6x CY-M20x.../W M M6x CY-M22x.../W M M6x CY-M24x.../W M M8x CY-M27x.../W M M8x CY-M30x.../W M M8x CY-M33x.../W M M10x CY-M36x.../W M M10x CY-M39x.../W M M10x CY-M42x.../W M M10x CY-M45x.../W M M12x CY-M48x.../W M M12x CY-M52x.../W M M12x CY-M56x.../W M M12x CY-M60x.../W M M16x CY-M64x.../W M M16x CY-M68x.../W M M16x CY-M72x.../W M M16x CY-M76x.../W M M16x CY-M80x.../W M M16x CY-M85x.../W M M16x CY-M90x.../W M M16x CY-M100x.../W M M16x CY-M110x.../W M M16x CY-M120x.../W M M20x CY-M125x.../W M M20x CY-M130x.../W M M20x CY-M140x.../W M M20x CY-M150x.../W M M20x CY-M160x.../W M M20x Tělo matice 2 Odtahovací šrouby (jackbolts) 3 Tvrzená Velikost Tělo matice Odtahovací šroub Kalená mot- Předpětí celkové Torque per nost Závit Available TPI celk. jmen. max. jmen. max. [In] [In] [In] [In] [In] [In] [b] [b] [bft] MT /W 3/ / / MT /W 7/ / / MT /W / / MT /W 1-1/ / / MT /W 1-1/ / / MT /W 1-3/ /24 6 5/ MT /W 1-1/ /24 8 5/ MT /W 1-5/ /24 8 5/ MT /W 1-3/ / / MT /W 1-7/ / / MT /W / / MT /W 2-1/ / / MT /W 2-1/ / / MT /W 2-3/ / / MT /W / / MT /W 3-1/ / / MT /W 3-1/ / / MT /W 3-3/ / / MT /W / / MT /W 4-1/ / / MT /W 4-1/ / / MT /W 4-3/ / / MT /W / / MT /W 5-1/ / / MT /W 5-1/ / / MT /W 5-3/ / / MT /W / / Velikost Tělo matice Odtahovací šroub Kalená [In] [In] [In] [In] [In] [In] [b] [b] [bft] CY /W 3/ / / CY /W 7/ / / CY /W / / CY /W 1-1/ / / CY /W 1-1/ / / CY /W 1-3/ / / CY /W 1-1/ / / CY /W 1-5/ / / CY /W 1-3/ / / CY /W 1-7/ / / CY /W / / CY /W 2-1/ / / CY /W 2-1/ / / CY /W 2-3/ / / CY /W / / CY /W 3-1/ / / CY /W 3-1/ / / CY /W 3-3/ / / CY /W / / CY /W 4-1/ / / CY /W 4-1/ / / CY /W 4-3/ / / CY /W / / CY /W 5-1/ / / CY /W 5-1/ / / CY /W 5-3/ / / CY /W / / Předpětí celkové Torque per Závit Available TPI celk. jmen. max. jmen. max. Pozn.: - Maximální hodnoty platné pro stálé šroubové aplikace včetně reakčních sil. Pozn.: - Maximální hodnoty platné pro stálé šroubové aplikace včetně reakčních sil

8 650 Předepínací prvek maticového typu, pro střední teploty n x 1 a 3 2 W 650T Předepínací prvek maticového typu, pro střední teploty, zvýšené provedení n x 1 a 3 2 W T T METRICKÝ Velikost Tělo matice Odtahovací šroub Kalená Předpětí celkové Torque per Jack- 1 Tělo matice 2 Odtahovací šrouby (jackbolts) 3 Tvrzená METRICKÝ Velikost Tělo matice Odtahovací šroub Kalená Předpětí celkové Torque per Závit toupání závitu celk. jmen. jmen. 1 Tělo matice 2 Odtahovací šrouby (jackbolts) 3 Tvrzená bolt Závit toupání závitu celk. jmen. jmen. [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kn] [Nm] 650-M20x.../W M M6x M22x.../W M M6x M24x.../W M M6x M27x.../W M M8x M30x.../W M M8x M33x.../W M M8x M36x.../W M M10x M39x.../W M M10x M42x.../W M M10x M45x.../W M M12x M48x.../W M M12x M52x.../W M M12x M56x.../W M M12x M60x.../W M M12x M64x.../W M M16x M72x.../W M M16x M76x.../W M M16x M80x.../W M M16x M90x.../W M M16x M100x.../W M M16x M110x.../W M M20x M120x.../W M M20x M125x.../W M M20x [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kn] [Nm] 650T-M24x.../W M M6x T-M27x.../W M M6x T-M30x.../W M M6x T-M33x.../W M M6x T-M36x.../W M M6x T-M39x.../W M M8x T-M42x.../W M M8x T-M45x.../W M M8x T-M48x.../W M M8x T-M52x.../W M M10x T-M56x.../W M M10x T-M60x.../W M M10x T-M64x.../W M M12x T-M72x.../W M M12x T-M76x.../W M M12x T-M80x.../W M M12x T-M90x.../W M M16x T-M100x.../W M M16x Velikost Tělo matice Odtahovací šroub Kalená Předpětí celkové Torque per Jack- Velikost Tělo matice Odtahovací šroub Kalená Předpětí celkové Torque per bolt Závit Available TPI celk. jmen. jmen. [In] [In] [In] [In] [In] [In] [b] [b] [bft] /W 3/ / / /W 7/ / / /W / / /W 1-1/ / / /W 1-1/ / / /W 1-3/ / / /W 1-1/ / / /W 1-5/ / / /W 1-3/ / / /W 1-7/ / / /W / / /W 2-1/ / / /W 2-1/ / / /W 2-3/ / / /W / / /W 3-1/ / / /W 3-1/ / / /W 3-3/ / / /W / / /W 4-1/ / / /W 4-1/ / / /W 4-3/ / / /W / / Závit Available TPI celk. jmen. jmen. [In] [In] [In] [In] [In] [In] [b] [b] [bft] 650T /W / / T /W 1-1/ / / T /W 1-1/ / / T /W 1-3/ / / T /W 1-1/ / / T /W 1-5/ / / T /W 1-3/ / / T /W 1-7/ / / T /W / / T /W 2-1/ / / T /W 2-1/ / / T /W 2-3/ / / T /W / / T /W 3-1/ / / T /W 3-1/ / / T /W 3-3/ / / T /W / / Pozn.: Pozn.: 14 15

9 J Předepínací prvek maticového typu, kompaktní n x T W Předepínací šrouby Předepínací prvky uperbolt šroubového provedení se používají v celé řadě aplikací, kde kombinace předepínací matice a svorníku nevyhovuje z důvodu nedostatečného prostoru nebo není preferovaným řešením. METRICKÝ Velikost Tělo matice Odtahovací šroub n W [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kn] [Nm] J-M20x.../W M M8x J-M22x.../W M M8x J-M24x.../W M M8x J-M27x.../W M M8x J-M30x.../W M M10x J-M33x.../W M M10x J-M36x.../W M M12x J-M39x.../W M M12x J-M42x.../W M M12x J-M45x.../W M M12x J-M48x.../W M M16x J-M52x.../W M M16x J-M56x.../W M M16x J-M60x.../W M M16x J-M64x.../W M M16x J-M68x.../W M M20x J-M72x.../W M M20x J-M76x.../W M M20x J-M80x.../W M M20x J-M90x.../W M M24x J-M100x.../W M M24x J-M110x.../W M M24x J-M120x.../W M M24x J-M125x.../W M M24x J-M130x.../W M M24x J-M140x.../W M M24x J-M150x.../W M M24x J-M160x.../W M M24x Závit Available TPI celk. jmen. max. jmen. max. n W [In] [In] [In] [In] [In] [In] [b] [b] [bft] J /W 3/ / / J /W 7/ / / J /W / / J /W 1-1/ / / J /W 1-1/ / / J /W 1-3/ / / J /W 1-1/ / / J /W 1-5/ / / J /W 1-3/ / / J /W 1-7/ / / J /W / / J /W 2-1/ / / J /W 2-1/ / / J /W 2-3/ / / J /W / / J /W 3-1/ / / J /W 3-1/ / / J /W 3-3/ / / J /W / / J /W 4-1/ / / J /W 4-1/ / / J /W 4-3/ / / J /W / / J /W 5-1/ / J /W 5-1/ / J /W 5-3/ / J /W / Pozn.: Velikost Tělo matice Odtahovací šroub Kalená Kalená - Maximální hodnoty platné pro stálé šroubové aplikace včetně reakčních sil. Předpětí celkové Předpětí celkové Torque per Závit toupání závitu celk. jmen. max. jmen. max. Torque per 1 Tělo matice 2 Odtahovací šrouby (jackbolts) 3 Tvrzená Matice Flexnut pro aplikace na průchozí otvory Pro aplikace na průchozí otvory jsme vyvinuli matice uperbolt Flexnut, reakční matice schopné elastického protažení. Umístění matice Flexnut poskytuje stejné výhody jako umístění vícešroubového předepínacího prvku na reakční stranu spoje. Pod zátěží dojde k elastické změně jejich tvaru na spodní a vrchní straně. Tím dochází k uvolnění koncentrace tlaku a prodloužení únavové životnosti šroubu/svorníku. Vzhledem k tomu,že matice Flexnut jsou reakční matice, určené k užití na straně protilehlé vůči našim předepínacím prvkům, nikdy nejsou přímo utahovány pro účely dosažení předpětí. Výhody při užití matic uperbolt Flexnut: Pod zátěží zajišťují rovnoměrné rozložení sil na závit šroubu/svorníku. odává spoji elasticitu. Zvyšuje únavovou životnost šroubu / svorníku. Začlenění technologie odtahovacích šroubů do předepínacích prvků šroubového provedení: Má tytéž výhody týkající se předpětí a utahovacího momentu jako vícešroubová předepínací matice. Průměr jeho hlavy je menší než průměr odpovídající vícešroubové předepínací matice, tím pádem vyžaduje menší prostor. nížení počtu součástí oproti sestavě šroub a matice. íky malému rozměru hlavy se předepínací šrouby vejdou i do úzkých zahloubení nebo do omezeného prostoru. Rozměry pro B8 (předepínací prvky šroubového provedení) a B12 (vysokopevnostní předepínací prvky šroubového provedení) jsou uvedeny na stranách 18 a 19. Rovnoměrné rozložení zátěže mrštění Protažení nižuje koncentraci tlaku v prvních několika závitech. Po dotažení se úhlové čelo matice zarovná. [pružné změny tvaru zobrazeny zveličen] Rovnoměrné rozložení zátěže Zátěž vyvinutá předepínacím prvkem uperbolt na opač ném konci. eznam rozměrů pro X8 a X12 (vysokopevnostní) uveden na stranách 20 a 21. Ozubený segment na rotační peci

10 B8 Předepínací prvek uperbolt šroubového typu, tandardní n x T K K 1 a 3 b* 2 W n x a 3 b* 2 W J B12 Předepínací prvek uperbolt šroubového typu, vysokopevnostní T METRICKÝ Velikost Tělo šroubu Odtahovací šroub Kalená Předpětí celkové Torque per Závit toupání závitu celk. jmen. max. jmen. max. k F 1 [mm] [mm] [mm] [mm] [mm] [mm] [kn] [Nm] B8-M16x...x.../W M M6x B8-M20x...x.../W M M6x B8-M24x...x.../W M M6x B8-M27x...x.../W M M8x B8-M30x...x.../W M M8x B8-M33x...x.../W M M10x B8-M36x x.../w M M10x B8-M39x...x.../W M M10x B8-M42x...x.../W M M10x B8-M45x...x.../W M M12x B8-M48x x.../w M M12x B8-M52x...x.../W M M12x B8-M56x...x.../W M M12x B8-M60x...x.../W M M12x B8-M64x...x.../W M M16x B8-M68x...x.../W M M16x B8-M72x...x.../W M M16x B8-M76x...x.../W M M16x B8-M80x...x.../W M M16x B8-M90x...x.../W M M16x B8-M100x...x.../W M M20x B8-M110x...x.../W M M20x B8-M120x...x.../W M M20x B8-M125x...x.../W M M20x B8-M130x...x.../W M M20x B8-M140x...x.../W M M20x B8-M150x...x.../W M M20x B8-M160x...x.../W M M20x Velikost Tělo šroubu Odtahovací šroub Kalená Předpětí celkové Torque per Závit Available TPI celk. jmen. max. jmen. max. k F 1 [In] [In] [In] [In] [In] [In] [b] [bft] B x.../W 3/ / / B x.../W 7/ / / B x.../W / / B x.../W 1-1/ / / B x.../W 1-1/ / / B x.../W 1-3/ / / B x.../W 1-1/ / / B x.../W 1-5/ / / B x.../W 1-3/ / / B x.../W 1-7/ / / B x.../W / / B x.../W 2-1/ / / B x.../W 2-1/ / / B x.../W 2-3/ / / B x.../W / / B x.../W 3-1/ / / B x.../W 3-1/ / / B x.../W 3-3/ / / B x.../W / / B x.../W 4-1/ / / B x.../W 4-1/ / / B x.../W 4-3/ / / B x.../W / / B x.../W 5-1/ / / B x.../W 5-1/ / / B x.../W 5-3/ / / B x.../W / / Tělo šroubu 2 Odtahovací šrouby (jackbolts) 3 Tvrzená b = 2 x = požadována informace o délce. METRICKÝ Velikost Tělo šroubu Odtahovací šroub Kalená Předpětí celkové Torque per Závit toupání závitu celk. jmen. max. jmen. max. k F 1 [mm] [mm] [mm] [mm] [mm] [mm] [kn] [Nm] B12-M20x...x.../W M M6x B12-M24x...x.../W M M8x B12-M27x...x.../W M M8x B12-M30x...x.../W M M8x B12-M33x...x.../W M M10x B12-M36x...x.../W M M10x B12-M39x...x.../W M M10x B12-M42x...x.../W M M10x B12-M45x...x.../W M M12x B12-M48x...x.../W M M12x B12-M52x...x.../W M M12x B12-M56x...x.../W M M12x B12-M60x...x.../W M M12x B12-M64x...x.../W M M16x B12-M68x...x.../W M M16x B12-M72x...x.../W M M16x B12-M76x...x.../W M M16x B12-M80x...x.../W M M16x B12-M90x...x.../W M M20x Velikost Tělo šroubu Odtahovací šroub Kalená Předpětí celkové Torque per Závit Available TPI celk. jmen. max. jmen. max. k F 1 [In] [In] [In] [In] [In] [In] [b] [bft] B x.../W 3/ / / B x.../W 7/ / / B x.../W / / B x.../W 1-1/ / / B x.../W 1-1/ / / B x.../W 1-3/ / / B x.../W 1-1/ / / B x.../W 1-5/ / / B x.../W 1-3/ / / B x.../W 1-7/ / / B x.../W / / B x.../W 2-1/ / / B x.../W 2-1/ / / B x.../W 2-3/ / / B x.../W / / B x.../W 3-1/ / / B x.../W 3-1/ / / Tělo šroubu 2 Odtahovací šrouby (jackbolts) 3 Tvrzená b = 2 x = požadována informace o délce. Pozn.: - Maximální hodnoty platné pro stálé šroubové aplikace včetně reakčních sil. - Celková váha závisí na délce. Pozn.: - Maximální hodnoty platné pro stálé šroubové aplikace včetně reakčních sil. - Celková váha závisí na délce

11 X8 Matice uperbolt Flexnut, tandardní h W M72 X12 Matice uperbolt Flexnut, Vysokopevnostní h W M72 M76 M76 ~0.2 x 6x ø12 x 12 ~0.2 x 6x ø12 x 12 METRICKÝ Velikost Tělo matice Kalená Závit toupání závitu celk. jmen. max. 2 h W [mm] [mm] [mm] [mm] [kg] [kn] X8-M20x.../W M X8-M24x.../W M X8-M27x.../W M X8-M30x.../W M X8-M33x.../W M X8-M36x.../W M X8-M39x.../W M X8-M42x.../W M X8-M45x.../W M X8-M48x.../W M X8-M52x.../W M X8-M56x.../W M X8-M60x.../W M X8-M64x.../W M X8-M72x.../W M X8-M76x.../W M * X8-M80x.../W M * X8-M90x.../W M * X8-M100x.../W M * X8-M110x.../W M * X8-M120x.../W M * X8-M125x.../W M * X8-M130x.../W M * X8-M140x.../W M * X8-M150x.../W M * X8-M160x.../W M * Předpětí celkové 1 Tělo matice 2 Tvrzená METRICKÝ Velikost Tělo matice Kalená Závit toupání závitu celk. jmen. max. 2 h W [mm] [mm] [mm] [mm] [kg] [kn] X12-M20x.../W M X12-M24x.../W M X12-M27x.../W M X12-M30x.../W M X12-M33x.../W M X12-M36x.../W M X12-M39x.../W M X12-M42x.../W M X12-M45x.../W M X12-M48x.../W M X12-M52x.../W M X12-M56x.../W M X12-M60x.../W M X12-M64x.../W M X12-M72x.../W M X12-M76x.../W M * X12-M80x.../W M * X12-M90x.../W M * X12-M100x.../W M * X12-M110x.../W M * X12-M120x.../W M * X12-M125x.../W M * X12-M130x.../W M * X12-M140x.../W M * X12-M150x.../W M * X12-M160x.../W M * Předpětí celkové 1 Tělo matice 2 Tvrzená Velikost Tělo matice Kalená Závit Available TPI celk. nom. max. 2 h W [In] [In] [In] [In] [b] [b] X /W 3/ X /W 7/ / X /W / X /W 1-1/ / X /W 1-1/ / X /W 1-3/ / X /W 1-1/ X /W 1-5/ / X /W 1-3/ / X /W 1-7/ / X /W / X /W 2-1/ X /W 2-1/ / X /W 2-3/ / X /W X /W 3-1/ / X /W 3-1/ / X /W 3-3/ / X /W / X /W 4-1/ / X /W 4-1/ / X /W 4-3/ / X /W X /W 5-1/ / X /W 5-1/ / X /W 5-3/ / X /W / Předpětí celkové Velikost Tělo matice Kalená Závit Available TPI celk. nom. max. 2 h W [In] [In] [In] [In] [b] [b] X /W 3/ X /W 7/ / X /W / X /W 1-1/ / X /W 1-1/ / X /W 1-3/ / X /W 1-1/ X /W 1-5/ / X /W 1-3/ / X /W 1-7/ / X /W / X /W 2-1/ X /W 2-1/ / X /W 2-3/ / X /W X /W 3-1/ / X /W 3-1/ / X /W 3-3/ / X /W / X /W 4-1/ / X /W 4-1/ / X /W 4-3/ / X /W X /W 5-1/ / X /W 5-1/ / X /W 5-3/ / X /W / Předpětí celkové Pozn.: - Maximální hodnoty platné pro stálé šroubové aplikace včetně reakčních sil. * Zapuštění děr namísto šestihranných ploch. Pozn.: - Maximální hodnoty platné pro stálé šroubové aplikace včetně reakčních sil. * Zapuštění děr namísto šestihranných ploch

12 Provedení spoje a informace o instalaci Užitečné tipy vorníky Předepínací matice uperbolt použité na svornících ve slepých závitových otvorech. Utahování pouhou tahovou silou znamená, že závit svorníku se nezadře v závitovém otvoru a bude možné jej snadno demontovat. Průchozí otvory Běžně se užívají svorníky s dvěma konci, na jejichž jeden konec se nasadí předepínací matice uperbolt a na opačný konec reakční matice (Flexnut). Matice Flexnut dodává svorníku elasticitu a prodlužuje tak únavovou životnost. ůležité faktory, které je třeba zohlednit při užití vícešroubových předepínacích prvků uperbolt pro různé aplikační scénáře v praxi. lepé díry Předepínací prvky uperbolt šroubového typu se často používají do slepých děr. lavy předepínacích prvků šroubového typu jsou kompaktnější a vejdou se do stísněnějších prostor, také díky nim dochází ke snížení počtu součástí. Zahloubené díry Předepínací prvky uperbolt šroubového typu lze celé umístit do malých zahloubených děr. Šestihranné vnitřní vybrání pro odstranění instalace umožňuje snadné natočení do správné polohy. Vycentrování podložky na závitu Ubezpečte se, že nespočívá na jedné straně osazení / vybrání nebo poloměru spojovacích svorníků. Materiál s nízkou pevností Pokud je ve spoji užit materiál s nižší pevností, je vhodnější použít podložku větší tloušťky nebo většího rozměru nebo dodatečnou podložku. Větší nebo drážkové otvory Pro přenos zátěže šroubu na podpěrnou plochu je třeba použít dodatečnou podložku nebo větší podložku. Příručka ke každé dodávce Zvolíte-li předepínací prvky uperbolt, volíte tím produkt na nejvyšší technologické úrovni, který je čistě mechanický. nadný postup instalace i demontáže zaručují správnost montáže a zvyšují bezpečnost, rychlost a životnost. odatečně můžete tyto informace obdržet také ve formátu PF nebo jako video, a to na stránkách Pokud potřebujete další informace ohledně možného užití, aplikací a údržby předepínacích systémů uperbolt, kontaktujte prosím svou místní kancelář Nord-ock. Příslušenství a spotřební materiál Instalaci a demontáž je možné ještě zlepšit použitím vysoce kvalitních doplňků a spotřebního materiálu uperbolt. Zdokonalením postupů instalace a demontáže dochází zároveň k ochraně Vaší investice do bezpečných šroubových spojů. odáváme: Maziva Ochranné krytky Nástavce Momentové klíče Pneumatické klíče Použitím nepůvodních součástí může dojít ke snížení funkčnosti předepínacích prvků uperbolt a k přímému nebo nepřímému poškození. Požadavky na prostor Zkontrolujte prostorová omezení pro kombinaci nástrčky a klíče. Předepínací prvek na konci svorníku Může být nezbytné použít dodatečnou rozpěrnou vložku tak, aby se předepínací prvek dostal blíže ke konci svorníku a umožnil lepší usazení nástrčky klíče. Velmi dlouhý průchozí svorník Může být nezbytné použít speciální předepínací prvek s větším prstencem odtahovacích šroubů tak, aby k těmto šroubům byl umožněn řádný přístup pro účely dotažení. Podpora instalace I vy můžete profitovat z našich odborných znalostí instalace předepínacích prvků uperbolt. Naši vyškolení zaměstnanci poskytují následující služby: Podporu Vašich zaměstnanců v průběhu instalace Školení Vašich zaměstnanců na téma instalace Kompletní instalace šroubových spojů Pokud Vaše aplikace odpovídá jednomu nebo více z výše uvedených provedení, kontaktujte prosím svou místní kancelář Nord-ock a my Vám pomůžeme nalézt nejlepší řešení. Pozn.: Instalace prováděné společností Nord-ock je třeba upravit smluvně

13 Naši technici dokáží vyřešit Vaše výzvy v oblasti šroubových spojů tlačování plynu Aplikace zahrnují: Pojistné matice křížových hlav, vyvažovací pojistné matice křížových hlav, spojky, matice spojovacích tyčí, rozpěrky, koncové desky, válce kompresorů, šroubové spoje na distančních dílech kompresorů, koncové matice pístů, odtahovací šrouby jackbolts ventilů a další. isy Aplikace zahrnují: loupy lisů, spojovací tyče, ložiskové bloky, vysokotlaké potrubí, podložky forem, šroubové spoje pístů, kotevní šrouby a další. Jak lze vidět na tomto distančním dílu pístového kompresoru, naše výrobky je možné namontovat dodatečně jako retrofit do řady aplikací s omezeným prostorem. Požadovaný vysoký utahovací moment lze nyní dosáhnout malými ručními nástroji. Vícešroubové předepínací prvky usnadňují instalaci píst. Pro instalaci a demontáž jsou potřebné pouze ruční nástroje a spolehlivost tohoto kompresoru s labyrintovými písty je výrazně zvýšena po mnoho let jeho provozu. Padesát dva dvoustopých (50,8 mm) předepínacích matic na tomto odstředivém kompresoru bylo dotaženo dvěma zaměstnanci za 2 a půl hodiny. Původní metoda vyžadoval tři zaměstnance pracující celou osmihodinovou směnu. Největší vícešroubový předepínací šroub na světě - průměr 711,2 mm x 12,2 m délka. Byl použit na velkém hydraulickém kovacím lisu. EInstalace osmi sloupových matic uperbolt vyžadovala pouhých 12 pracovních hodin jediného pracovníka v porovnání s prací po dobu 2 a půl dne nezbytnou při postupu využívajícím nahřívání sloupů. Opěrné kroužky s dělenými maticemi představují na míru konstruované řešení výrobku od společnosti uperbolt, který se mnohem snáze instaluje a demontuje, než jiné závitové spojovací prvky velkých rozměrů na velkých sloupech lisů. Těžba ropy a zemního plynu a petrochemie Aplikace zahrnují: orní pohony, polní hořáky (fléry), zamezovače zhášení, kalová čerpadla, čerpadla pro hydraulické štěpení, kryty reaktorů, hlavy výměníků tepla, ovládací ventily turbín, spoje turbín, příruby potrubí, kotevní šrouby, spojky a další. Energetika Aplikace zahrnují: Turbínové spoje, poziční tyče, dveře servisních vstupů, vstupní příruby, hlavní příruby oběhových čerpadel kotle, skříně válců a hlav napájecích čerpadel kotle, šrouby lopatek, šroubové spoje zajišťující oběžná kola turbín na hřídelích, trysky Peltonových turbín, matice pracovních pístů, ložisková pouzdra a další. Toto čerpadlo pro hydraulické štěpení značky Weir PM estiny se jmenovitým výkonem koňských sil a zátěží 1215 kn na píst používá předepínací prvky uperbolt, které usnadňují a zvyšují bezpečnost šroubových spojů na místě nasazení díky tomu, že k utahování jsou zapotřebí pouhé ruční nástroje. peciální série vícešroubových předepínacích prvků byly vyvinuty pro specifické potřeby průmyslu těžby ropy a plynu a petrochemie. Podložka je součástí těla matice, aby nemohlo dojít k její ztrátě (tzv. neztratitelná ). Je antikorozně upravena způsobem odpovídajícím užívání ve velmi náročných podmínkách. Zde použito na svorníku stoupajícího vedení. Velký metanolový reaktor s jedenáctipalcovými (279,4 mm) svorníky. Šest hodin s výrobky uperbolt oproti dvěma dnům práce s hydraulickými upínacími zařízeními. ůlní těžba Aplikace zahrnují: Výložníky rýpadel, ozubené věnce, boční rámy, motory zdvihu a upevňovací systémy podstavců, vlečné lopaty, pastorky, těžní a tažné bubny, dělené ozubené převody, sešroubované segmenty, víčka ložisek rypadel a další. pojka příruby převodovky větrné turbíny. Rozpěrný šroub s integrovanou technologií uperbolt je užit pro přenos obrovského točivého momentu.toto řešení je také kompaktní a nepřidává příliš hmotnosti, což bylo požadavkem. Rozpěrné šrouby uperbolt jsou ideálně vhodné pro spojky hřídelí, jak je vidět zde na spojce hřídele čerpadlo/ generátor Francisovy turbíny v zařízení pro výrobu elektřiny na přečerpávacím principu. íky předepínacím prvkům uperbolt je možné utahovat spoje v nepříznivých pozicích ve stísněných prostorech. Toto oběhové kolo Francisovy turbíny podléhá plánu pravidelné údržby, jehož požadavky jsou nyní zvladatelné, a to díky užití vícešroubových předepínacích prvků pro spojení oběhového kola s hřídelí. Ocelářství Aplikace zahrnují: Opěrné kroužky, šrouby spojek, matice spojovacích tyčí, kotevní šrouby, motory válcovacích stolic a obdobných zařízení, podpěry hřídelí, válečkové dopravníky, aplikace pro pece s dmýcháním kyslíku (BOF) a elektrické obloukové pece (EAF), navíječky, hydraulické válce, jeřáby, řezací čepele, univerzální spoje, podpěrná valivá ložiska, ložiska pracovních válců, válcovací tratě pro trubky a další. Výzvy, kterým jsme čelili na tomto drtiči, zahrnovaly omezený prostor a extrémní pracovní podmínky. Vícešroubové předepínací prvky se ukázaly být ideálním řešením. Bylo potřeba pouhých 58 Nm utahovacího momentu na odtahovací šrouby; odpovídající utahovací moment, který by byl potřebný pro standardní šroub je 2915 Nm. Užití malého 3/8 ručního momentového klíče bylo bezpečnější a přesnější než předcházející metody provádění šroubových spojů. Rozměrná lopatková rýpadla mají mnoho míst s kritickými šroubovými aplikacemi. Vícešroubové předepínací prvky se na těchto strojích používají velmi často, a to všude na světě. Obrázek zachycuje předepínací matici MT na ozubeném věnci. Na těchto těžních a tažných bubnech bylo dosaženo vysokého předpětí 1906 kn pomocí pouhých 316 Nm utahovacího momentu na každý odtahovací šroub. Pružnost navíc, kterou spoji dodaly předepínací prvky uperbolt,více než zdvojnásobila elasticitu šroubového spoje. Opěrné kroužky na ložiskových tělesech vytvářejí vyšší předpětí než předchozí metody, a proto je možné absorbovat i nejvyšší špičkové zátěže. Čepy válců mají zvýšenou odolnost a výroba běží hladce. Matice uperbolt pro motory válcovacích stolic jsou speciální pojistné matice, které slouží k připevnění brzdových kotoučů, spojek a řemenic na motory válcovací stolice. ze jimi přímo nahrazovat matice dodávané výrobci motorů. estava ramene elektrody elektrické obloukové pece. íky vícešroubovému předepínacímu prvku lze dosáhnout vysoké svěrné síly, která dokáže odolávat extrémním vibracím působícím na rameni elektrody

14 Váš partner při řešení šroubových spojů alší technologie Nabídka výrobků skupiny Nord-ock sestává z několika technologií, jež jsou všechny výsledkem vlastního produktového vývoje a jsou konstruovány v našich závodech. Rozpěrné šrouby íky technologii uperbolt Vám můžeme nabídnout ohromnou radiální rozpínací sílu a současně svěrnou sílu spoje v jediném šroubovém systému. Rozpěrné šrouby nahrazují tradiční spojovací prvky s tvarovým stykem. Radiální rozpínání je zcela zásadní pro rotační spojky a vyrovnávací systémy, které vyžadují, aby šrouby dokázaly zvládat přenos sil ve střihu. Klíčovým prvkem této technologie je rozříznuté rozpěrné pouzdro, které zapadá do otvorů ve strojním zařízení zákazníka, spolu s vnitřním kuželovým otvorem, do kterého zapadá protikus - kónický šroub. Rozdělené pouzdro umožňuje větší tolerance přiléhajících součástí, než jak je tomu při užití spojovacích prvků s tvarovým stykem nebo hydraulických systémů. poj není potřeba strojově opracovat a tím dochází k zásadním úsporám času. Rozpěrné šrouby dodáváme jak pro slepé, tak pro průchozí otvory. alší informace viz stránky pecifická řešení pro průmysl Máme sortiment zkonstruovaných výrobků, testovaných a prověřených pro specifická průmyslová odvětví, jako jsou například těžba ropy a zemního plynu, petrochemie, ocelářství, těžební průmysl, výroba a zpracovatelský průmysl (např. chemický) a mnoho dalších. Více informací naleznete na stránkách Performance ervices Performance ervices Nord-ock je partnerský projekt pro naše klíčové zákazníky. Účelem je zvýšit Vaši rentabilitu tím, že Vám poskytneme komplexní a podrobný pohled na provedení šroubových spojů a metody jištění. Každý projekt je navržen tak, aby splnil specifické potřeby a výzvy konkrétního zákazníka, a proto lze přezkoumávat současné aplikace i budoucí projekty. Navíc Vás naše celosvětová síť služeb podpoří při nákupu, projektování / výrobě a poprodejních službách. Celosvětová síť služeb Nord-ock Přítomnost na Vašem trhu oučástí skupiny Nord-ock Group jsou dceřiné společnosti a vlastní laboratoře na třech kontinentech a celosvětovou síť autorizovaných distributorů. Naši technici pro aplikace v praxi a manažeři se specializovanými dovednostmi rozumí Vašim specifickým potřebám a výzvám. Naší filozofií je být blízko zákazníkům, mluvit jejich jazykem a pomáhat jim provádět bezpečná a efektivní šroubová spojení. Úplný seznam zástupců Nord-ock naleznete na stránkách Řešení jištění na principu závěrného klínu Náš sortiment výrobků s jištěním na principu závěrného klínu zahrnuje podložky, matice automobilových kol, kombinované šrouby s integrovanými mi aj. alší informace viz stránky peciální požadavky zákazníků Zajišťování dodávek materiálu Výnosnost po celý životní cyklus a oprávněnost nákladů Konstrukce / Výroba Technici pro aplikaci v praxi Technická centra a projektový inženýring Poprodejní služby Školení (na místě nebo na dálku) o výrobcích ale i o servisních postupech a dodatečné instalaci (retrofitech) Zisk okážeme najít řešení jakéhokoli problému se šroubovými spoji. velkým důrazem na bezpečnost a spolehlivost šroubových spojů se již od roku 1982 můžeme pyšnit historií čítající tisíce specializovaných projektů dokazujících naše schopnosti na tomto poli. Máme vysokou schopnost přizpůsobovat se omezeným prostorovým podmínkám a náročnému prostředí, kterému se žádný jiný systém provádění šroubových spojů nevyrovná. polehněte se na naše zkušenosti hned od fáze úvodního projektu vašeho zařízení. Využijte také naše zkušenosti v případě, máte-li přetrvávající problém se šroubovými spoji, který potřebujete vyřešit. Úspory nákladů prostřednictvím optimalizace šroubových spojů. Výpočty a simulace spojů. Provádění zkoušek a ověřování spojů v reálných situacích. Provedení na míru. Zvýšení znalostí operátorů a techniků. Podpora instalace polehlivost Racionalizace Produktivita
