DECENTRÁLNÍ VĚTRACÍ JEDNOTKA VARIO-VENT DUO

Transkript

1 by DECENTRÁLNÍ VĚTRACÍ JEDNOTKA VARIO-VENT DUO

2 DECENTRÁLNÍ VĚTRACÍ JEDNOTKA VARIO-VENT DUO: CO MŮŽETE OČEKÁVAT Kompaktní větrací jednotka Vario-Vent DUO umožňuje výměnu (přívod i odvod) vzduchu v místnosti - včetně zpětného zisku tepla. Vario-Vent DUO chrání váš byt nebo dům jedinečným způsobem - spoří energii i vaši peněženku. Diskrétní design se harmonicky začlení do všech místností. Nezáleží na tom, zda se jedná o novou nebo starou budovu. Vario-Vent DUO je optimální řešení pro přívod čerstvého vzduchu do vybraných místností, celého bytu nebo rodinného domu díky jednoduché instalaci několika jednotek. BEZPEČNOST/OCHRANA PROTI VLOUPÁNÍ Můžete si užívat čerstvý vzduch bez otevřených oken a díky tomu se sníží riziko nechtěných hostů ve vašem domě. ÚSPORA ENERGIE Vario-Vent DUO sníží díky zpětnému zisku tepla tepelnou ztrátu v porovnání s běžným větráním okny. Jednotka obsahuje dva Green Tech ventilátory (12 V), které spotřebují maximálně 11 W. Keramické výměníky tepla zajistí, že teplo neuniká zbytečně ven. OCHRANA PROTI VLHKOSTI Vlhký vzduch je spolehlivě odváděn ven. Plísně a další negativní dopady vlhkosti nemají žádnou šanci. POHODLNÉ OVLÁDÁNÍ Intuitivní ovládací panel Vario-Vent DUO umožňuje jednoduchý výběr nastavení, které odpovídá vašim potřebám.

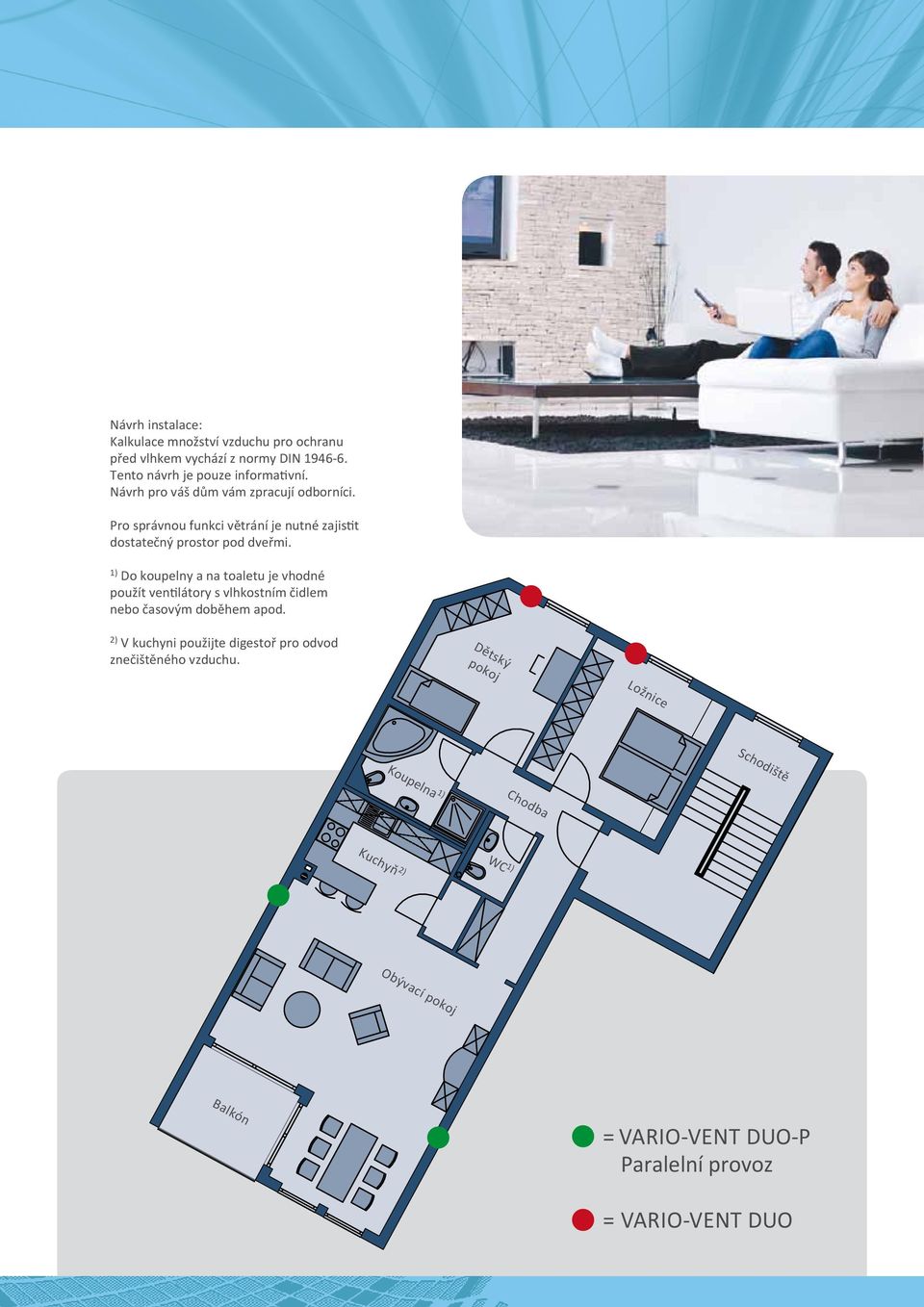

3 Chodba Ložnice Návrh instalace: Kalkulace množství vzduchu pro ochranu před vlhkem vychází z normy DIN Tento návrh je pouze informativní. Návrh pro váš dům vám zpracují odborníci. Pro správnou funkci větrání je nutné zajistit dostatečný prostor pod dveřmi. 1) Do koupelny a na toaletu je vhodné použít ventilátory s vlhkostním čidlem nebo časovým doběhem apod. 2) V kuchyni použijte digestoř pro odvod znečištěného vzduchu. Dětský pokoj Schodiště Koupelna 1) Kuchyň 2) WC 1) Obývací pokoj Balkón = VARIO-VENT DUO-P Paralelní provoz = VARIO-VENT DUO

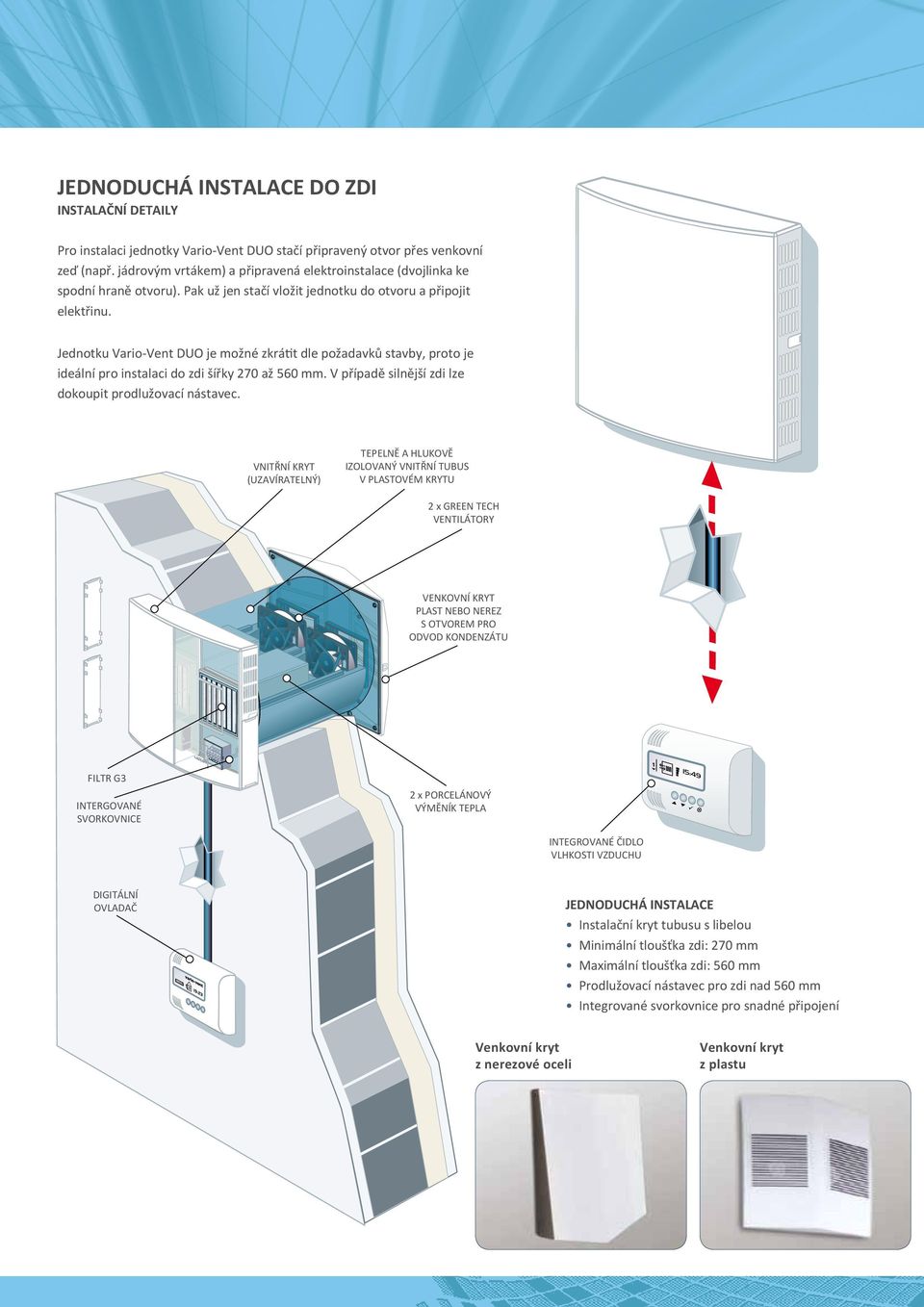

4 JEDNODUCHÁ INSTALACE DO ZDI INSTALAČNÍ DETAILY Pro instalaci jednotky Vario-Vent DUO stačí připravený otvor přes venkovní zeď (např. jádrovým vrtákem) a připravená elektroinstalace (dvojlinka ke spodní hraně otvoru). Pak už jen stačí vložit jednotku do otvoru a připojit elektřinu. Jednotku Vario-Vent DUO je možné zkrátit dle požadavků stavby, proto je ideální pro instalaci do zdi šířky 270 až 560 mm. V případě silnější zdi lze dokoupit prodlužovací nástavec. VNITŘNÍ KRYT (UZAVÍRATELNÝ) TEPELNĚ A HLUKOVĚ IZOLOVANÝ VNITŘNÍ TUBUS V PLASTOVÉM KRYTU 2 x GREEN TECH VENTILÁTORY VENKOVNÍ KRYT PLAST NEBO NEREZ S OTVOREM PRO ODVOD KONDENZÁTU FILTR G3 INTERGOVANÉ SVORKOVNICE 2 x PORCELÁNOVÝ VÝMĚNÍK TEPLA INTEGROVANÉ ČIDLO VLHKOSTI VZDUCHU DIGITÁLNÍ OVLADAČ JEDNODUCHÁ INSTALACE Instalační kryt tubusu s libelou Minimální tloušťka zdi: 270 mm Maximální tloušťka zdi: 560 mm Prodlužovací nástavec pro zdi nad 560 mm Integrované svorkovnice pro snadné připojení Venkovní kryt z nerezové oceli Venkovní kryt z plastu

5 VÝHODY MATERIÁL Tepelně a hlukově izolovaný vnitřní tubus z EPP Lehký a tepelně odolný materiál PP Porcelánový tepelný výměník - uzavřený povrch, hygienický, bez bakterií Zdravotně nezávadný materiál OBSLUHA Snadné čištění a výměna filtrů G3 (bez použití nářadí) Keramické výměníky lze umýt v myčce 9 provozních režimů Digitální ovládací panel součástí balení Vestavěné čidlo vlhkosti vzduchu ÚSPORA Zpětný zisk tepla s účinností až 91 %, plocha výměníků 2 x 0,86 m 2 Normová diference zvukových hladin až 45 dba Maximální spotřeba 11 W Velmi tichý provoz Jedna jednotka pro přívod i odvod vzduchu zároveň ČISTÝ VZDUCH = ČISTÁ HLAVA SERVISNÍ SOFTWARE (VOLITELNÉ PŘÍSLUŠENSTVÍ) VARIABILITA Bezpotenciálový kontakt pro detektor kouře, okenní kontakt nebo tlakový spínač Minimální požadavky na prostor Made in Germany

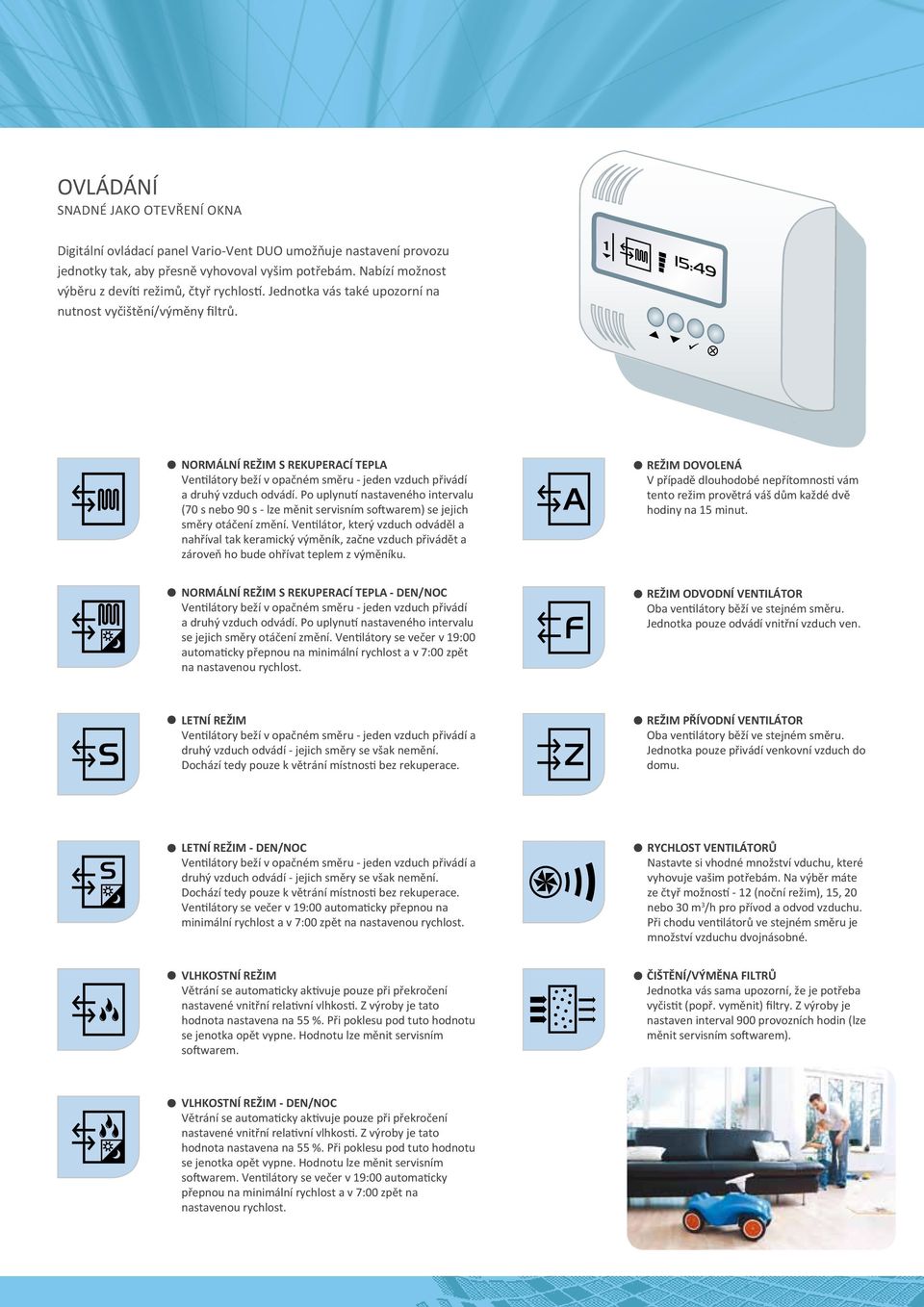

6 OVLÁDÁNÍ SNADNÉ JAKO OTEVŘENÍ OKNA Digitální ovládací panel Vario-Vent DUO umožňuje nastavení provozu jednotky tak, aby přesně vyhovoval vyšim potřebám. Nabízí možnost výběru z devíti režimů, čtyř rychlostí. Jednotka vás také upozorní na nutnost vyčištění/výměny filtrů. NORMÁLNÍ REŽIM S REKUPERACÍ TEPLA Ventilátory beží v opačném směru - jeden vzduch přivádí a druhý vzduch odvádí. Po uplynutí nastaveného intervalu (70 s nebo 90 s - lze měnit servisním softwarem) se jejich směry otáčení změní. Ventilátor, který vzduch odváděl a nahříval tak keramický výměník, začne vzduch přivádět a zároveň ho bude ohřívat teplem z výměníku. REŽIM DOVOLENÁ V případě dlouhodobé nepřítomnosti vám tento režim provětrá váš dům každé dvě hodiny na 15 minut. NORMÁLNÍ REŽIM S REKUPERACÍ TEPLA - DEN/NOC Ventilátory beží v opačném směru - jeden vzduch přivádí a druhý vzduch odvádí. Po uplynutí nastaveného intervalu se jejich směry otáčení změní. Ventilátory se večer v 19:00 automaticky přepnou na minimální rychlost a v 7:00 zpět na nastavenou rychlost. REŽIM ODVODNÍ VENTILÁTOR Oba ventilátory běží ve stejném směru. Jednotka pouze odvádí vnitřní vzduch ven. LETNÍ REŽIM Ventilátory beží v opačném směru - jeden vzduch přivádí a druhý vzduch odvádí - jejich směry se však nemění. Dochází tedy pouze k větrání místnosti bez rekuperace. REŽIM PŘÍVODNÍ VENTILÁTOR Oba ventilátory běží ve stejném směru. Jednotka pouze přivádí venkovní vzduch do domu. LETNÍ REŽIM - DEN/NOC Ventilátory beží v opačném směru - jeden vzduch přivádí a druhý vzduch odvádí - jejich směry se však nemění. Dochází tedy pouze k větrání místnosti bez rekuperace. Ventilátory se večer v 19:00 automaticky přepnou na minimální rychlost a v 7:00 zpět na nastavenou rychlost. RYCHLOST VENTILÁTORŮ Nastavte si vhodné množství vduchu, které vyhovuje vašim potřebám. Na výběr máte ze čtyř možností - 12 (noční režim), 15, 20 nebo 30 m 3 /h pro přívod a odvod vzduchu. Při chodu ventilátorů ve stejném směru je množství vzduchu dvojnásobné. VLHKOSTNÍ REŽIM Větrání se automaticky aktivuje pouze při překročení nastavené vnitřní relativní vlhkosti. Z výroby je tato hodnota nastavena na 55 %. Při poklesu pod tuto hodnotu se jenotka opět vypne. Hodnotu lze měnit servisním softwarem. ČIŠTĚNÍ/VÝMĚNA FILTRŮ Jednotka vás sama upozorní, že je potřeba vyčistit (popř. vyměnit) filtry. Z výroby je nastaven interval 900 provozních hodin (lze měnit servisním softwarem). VLHKOSTNÍ REŽIM - DEN/NOC Větrání se automaticky aktivuje pouze při překročení nastavené vnitřní relativní vlhkosti. Z výroby je tato hodnota nastavena na 55 %. Při poklesu pod tuto hodnotu se jenotka opět vypne. Hodnotu lze měnit servisním softwarem. Ventilátory se večer v 19:00 automaticky přepnou na minimální rychlost a v 7:00 zpět na nastavenou rychlost.

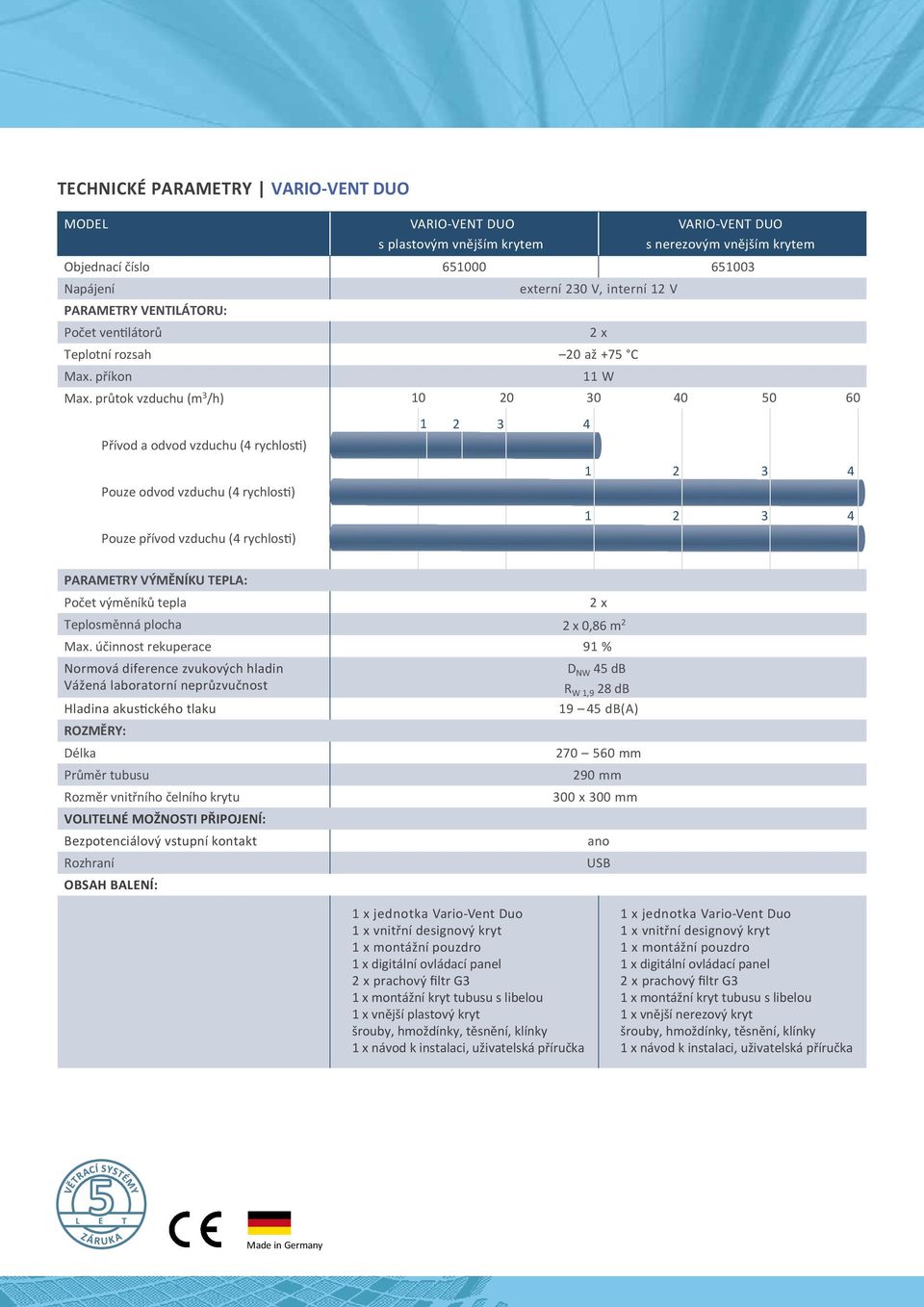

7 TECHNICKÉ PARAMETRY VARIO-VENT DUO MODEL VARIO-VENT DUO s plastovým vnějším krytem VARIO-VENT DUO s nerezovým vnějším krytem Objednací číslo Napájení externí 230 V, interní 12 V PARAMETRY VENTILÁTORU: Počet ventilátorů 2 x Teplotní rozsah 20 až +75 C Max. příkon 11 W Max. průtok vzduchu (m 3 /h) Přívod a odvod vzduchu (4 rychlosti) Pouze odvod vzduchu (4 rychlosti) Pouze přívod vzduchu (4 rychlosti) PARAMETRY VÝMĚNÍKU TEPLA: Počet výměníků tepla Teplosměnná plocha 2 x 0,86 m 2 Max. účinnost rekuperace 91 % Normová diference zvukových hladin Vážená laboratorní neprůzvučnost Hladina akustického tlaku ROZMĚRY: Délka Průměr tubusu Rozměr vnitřního čelního krytu VOLITELNÉ MOŽNOSTI PŘIPOJENÍ: Bezpotenciálový vstupní kontakt Rozhraní OBSAH BALENÍ: 2 x D NW 45 db R W 1,9 28 db db(a) mm 290 mm 300 x 300 mm ano USB 1 x jednotka Vario-Vent Duo 1 x vnitřní designový kryt 1 x montážní pouzdro 1 x digitální ovládací panel 2 x prachový filtr G3 1 x montážní kryt tubusu s libelou 1 x vnější plastový kryt šrouby, hmoždínky, těsnění, klínky 1 x návod k instalaci, uživatelská příručka 1 x jednotka Vario-Vent Duo 1 x vnitřní designový kryt 1 x montážní pouzdro 1 x digitální ovládací panel 2 x prachový filtr G3 1 x montážní kryt tubusu s libelou 1 x vnější nerezový kryt šrouby, hmoždínky, těsnění, klínky 1 x návod k instalaci, uživatelská příručka Made in Germany

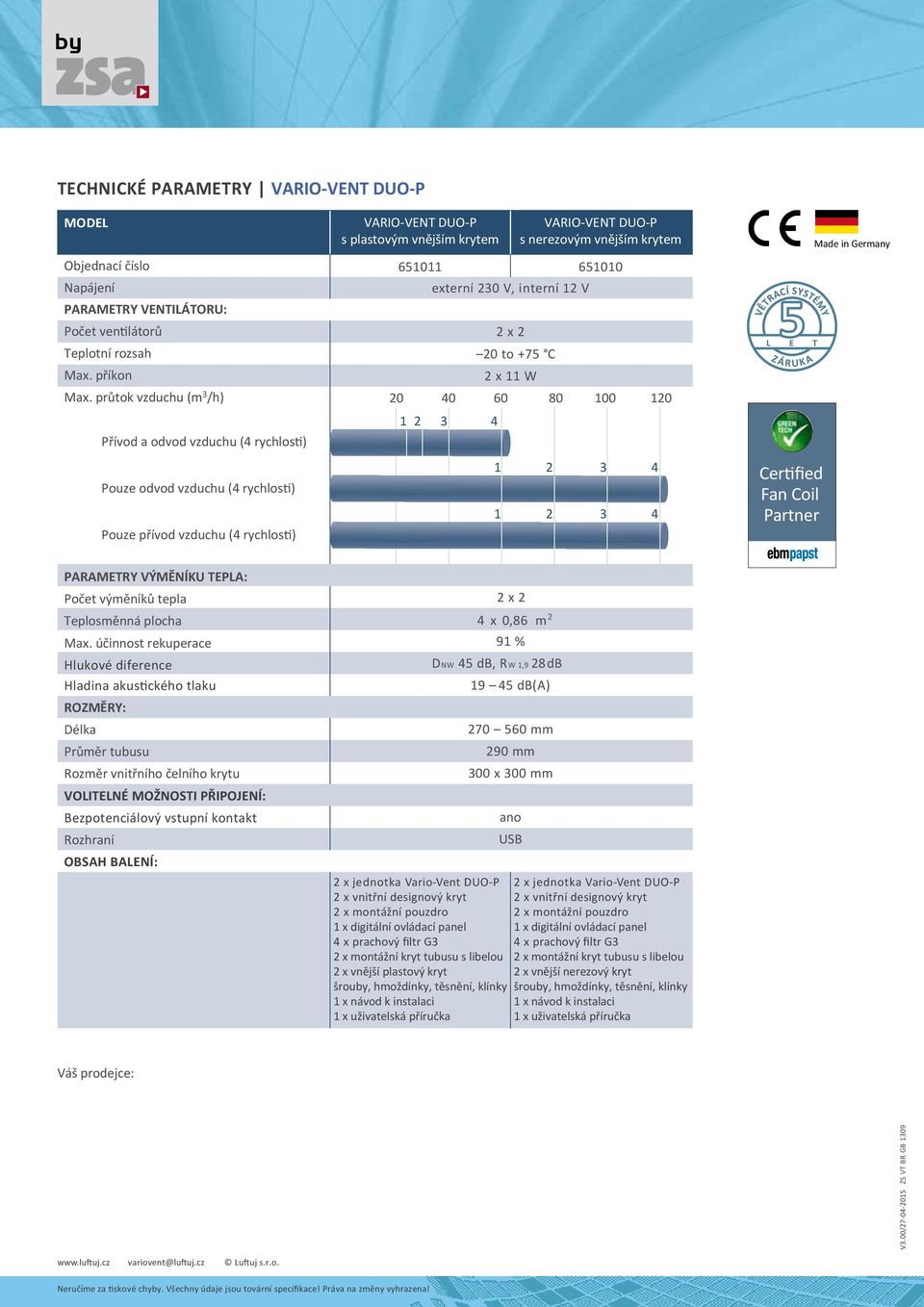

8 by TECHNICKÉ PARAMETRY VARIO-VENT DUO-P MODEL Objednací číslo Napájení PARAMETRY VENTILÁTORU: Počet ventilátorů Teplotní rozsah Max. příkon Max. průtok vzduchu (m 3 /h) Přívod a odvod vzduchu (4 rychlosti) Pouze odvod vzduchu (4 rychlosti) Pouze přívod vzduchu (4 rychlosti) VARIO-VENT DUO-P s plastovým vnějším krytem externí 230 V, interní 12 V 2 x 2 20 to +75 C 2 x 11 W VARIO-VENT DUO-P s nerezovým vnějším krytem Certified Fan Coil Partner Made in Germany PARAMETRY VÝMĚNÍKU TEPLA: Počet výměníků tepla Teplosměnná plocha Max. účinnost rekuperace Hlukové diference Hladina akustického tlaku ROZMĚRY: Délka Průměr tubusu Rozměr vnitřního čelního krytu VOLITELNÉ MOŽNOSTI PŘIPOJENÍ: Bezpotenciálový vstupní kontakt Rozhraní OBSAH BALENÍ: 2 x 2 4 x 0,86 m 2 91 % DNW 45 db, R W 1,9 28dB 2 x jednotka Vario-Vent DUO-P 2 x vnitřní designový kryt 2 x montážní pouzdro 1 x digitální ovládací panel 4 x prachový filtr G3 2 x montážní kryt tubusu s libelou 2 x vnější plastový kryt šrouby, hmoždínky, těsnění, klínky 1 x návod k instalaci 1 x uživatelská příručka db(a) mm 290 mm 300 x 300 mm ano USB 2 x jednotka Vario-Vent DUO-P 2 x vnitřní designový kryt 2 x montážní pouzdro 1 x digitální ovládací panel 4 x prachový filtr G3 2 x montážní kryt tubusu s libelou 2 x vnější nerezový kryt šrouby, hmoždínky, těsnění, klínky 1 x návod k instalaci 1 x uživatelská příručka Váš prodejce: V3.00/ ZS VT BR GB variovent@luftuj.cz Luftuj s.r.o. Neručíme za tiskové chyby. Všechny údaje jsou tovární specifikace! Práva na změny vyhrazena!
