1 Rekuperace Martin Vocásek 2S

2 Co je rekuperace? rekuperace = zpětné získávání tepla abychom mohli teplo zpětně získávat, musíme mít primární zdroj bez vnitřního (primárního) zdroje, kterým mohou být vedle klasického topení i další pasivní zisky (sluneční svit, teplo uvolněné při vaření, teplo z domácích spotřebičů, osob...), by k rekuperaci nemohlo docházet

3 Princip přiváděný venkovní čerstvý vzduch prochází přes rekuperační výměník uvnitř vzduchotechnické (rekuperační) jednotky, do kterého z druhé strany vstupuje teplý odpadní vzduch z objektu obě vzdušniny jsou od sebe dokonale odděleny soustavou kanálků, aby nedocházelo ke zpětnému průniku pachů z odváděného do přívodního vzduchu přes stěny kanálů teplo z odpadního vzduch přechází do přívodního, který je tak předehříván rekuperační výměníky dosahují vysokých účinností předání tepla, běžně kolem 90 %

5 Co je účinnost rekuperace? účinnost rekuperace = účinnost zpětného získávání tepla = využití odpadního tepla pro předehřev chladného, čerstvého vzduchu účinnost rekuperace se musí pohybovat mezi 0 a 100 %

6 Účinnost rekuperace Nulová účinnost je účinnost otevřeného okna teplý vzduch je bez užitku odváděn a studený, čerstvý vzduch je přiváděn do místnosti, která se rychle ochlazuje až na venkovní teplotu Stoprocentní účinnost (technicky nerealizovatelné) by byla tehdy, pokud by se přiváděný vzduch ohřál od odváděného na jeho původní teplotu. Místnost by byla větrána bez ztráty energie. Reálná účinnost rekuperace se pohybuje u běžně dostupných vzduchotechnických zařízení od 30 do 90 %, přičemž účinnost nad 60 % se považuje za dobrou, nad 80 % za špičkovou. Záleží na velikosti jednotky, průtoku vzduchu a typu rekuperačního výměníku).

7 Rekuperační jednotka Rekuperační jednotka je větrací zařízení s výměníkem, filtry a ventilátory, které zajišťuje odvod použitého vzduchu (vzduch vydýchaný, obsahující pachy z kuchyně, WC, odéry, kouř, vlhkost ) mimo objekt a jeho nahrazení čerstvým, ohřátým (v létě ochlazeným) vzduchem řízené větrání s rekuperací tepla zajistí tak optimální využití vyrobeného (a již zaplaceného) tepla s velkou účinností V létě naopak lze tohoto větrání využít k ochlazování pobytového prostoru.

8 Rekuperační jednotka

9 Deskový výměník Deskový výměník v současné době asi nejběžnější typ výměníku pro malé jednotky. Odváděný vzduch je od přiváděného vzduchu oddělen tepelně vodivými deskami (nerez ocel, hliník, plasty). Obvyklé je provedení s kolmým křížením proudů ve tvaru čtverce. Teplotní účinnost těchto výměníků je mezi 40 až 80 %.

11 Rotační výměník Rotační regenerační výměník nachází uplatnění především u větších zařízení funguje tak, že vzduch prochází otvory v pomalu rotujícím válci a předává mu teplo Výhodou je vysoká účinnost, snadná regulace, relativně malé rozměry a možnost přenosu nejen tepla citelného, ale i tepla vázaného (ve formě tepla vodní páry, vlhkosti). Teplotní účinnost rotačních výměníků je 60 až 80 %, vlhkostní účinnost 10 až 20 % a potažením povrchu hygroskopickou vrstvou se dá zvýšit až na 60 až 70%.

13 Pasivní rekuperace při pasivní rekuperaci se odpadním vzduchem přes stěny výměníku ohřívá vzduch přívodní účinnost tohoto přenosu se udává v % a je jedním z hlavních ukazatelů kvality rekuperační jednotky

14 Aktivní rekuperace využívá principu tepelného čerpadla či běžné ledničky letní a zimní provoz přiváděný vzduch do domu prochází kondenzátorem, kde se přihřívá na požadovanou teplotu místnosti. Odsávaný vzduch prochází studeným výparníkem, kde předá energii do chladiva ochlazený vzduch bez většiny energie se vyfukuje z domu ven. Energie předaná do chladiva slouží opět k ohřevu přiváděného vzduchu. Chladivo stlačeno kompresorem zahřívá kondenzátor v další fázi cyklu dojde průchodem tryskou ke zvětšení objemu chladiva a tím jeho ochlazení. Celý cyklus se opakuje. V létě se pak funkce otočí a do místnosti je vzduch přiváděn přes výparník a tím dochází k chlazení místnosti

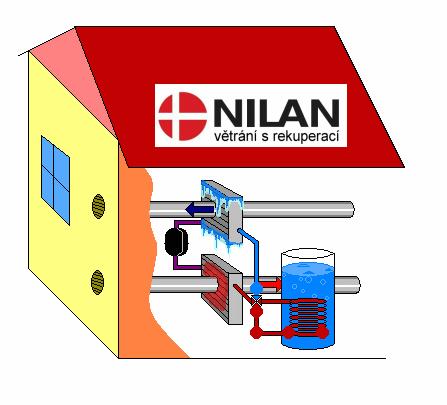

1) díl s námrazou = výparník (odebírá odpadnímu vzduchu teplo) 2) černý válec = kompresor (stlačením média v okruhu zvyšuje jeho teplotu) 3) zahřátý díl pod výparníkem = kondenzátor (ohřívá přívodní

15 1) díl s námrazou = výparník (odebírá odpadnímu vzduchu teplo) 2) černý válec = kompresor (stlačením média v okruhu zvyšuje jeho teplotu) 3) zahřátý díl pod výparníkem = kondenzátor (ohřívá přívodní vzduch do domu) 4) spirála v nádrži s vodou = vodní kondenzátor (ohřívá užitkovou vodu) 5) úhlopříčně rozdělený červenomodrý čtvereček = čtyřcestný ventil (přepíná mezi zimním a letním cyklem, modrá část znázorňuje snížení tlaku média, což má za následek jeho ochlazení a opětovné zmrznutí výparníku) Zimní provoz

16 Letní provoz 1) díl s námrazou = výparník (odebírá venkovnímu vzduchu teplo, dovnitř jde chladný) 2) černý válec = kompresor (stlačením média v okruhu zvyšuje jeho teplotu) 3) šedý díl nad výparníkem = kondenzátor (dokud se v létě ohřívá voda v nádrži, kondenzátor se neohřívá) 4) spirála v nádrži s vodou = vodní kondenzátor (ohřívá užitkovou vodu) 5) úhlopříčně rozdělený červenomodrý čtvereček = čtyřcestný ventil (přepíná mezi zimním a letním cyklem, modrá část znázorňuje snížení tlaku média, což má za následek jeho ochlazení a opětovné zmrznutí výparníku)

17 Kvalita vzduchu v místnosti Vysoká úroveň izolování domu a nedostatečné větrání vedou ke vzniku plísní, ke znečištění vzduchu a to je pak ideální prostředí pro vznik nepříjemných plísní, virů a bakterií, kumulace vlhkosti, CO2 a vysoká koncentrace nebezpečných plynů jako je radon V místnostech, kde se nejvíce vyskytují uživatelé domu, je nejvhodnější mít senzor CO2 pro zajištění dobré kvality vnitřního ovzduší. Toto se týká zejména obytných místností, jako jsou obývací pokoj a ložnice, kde je CO2 produkován v největším množství. Hladina CO2 v obytných místnostech je základním parametrem pro stanovení kvality vnitřního vzduchu, protože vysoká hladina CO2 může být zdrojem mnoha zdravotních obtíží.

18 Kudy vzduch do interiéru proudí? Čerstvý vzduch je přiváděn trubkami či plochými kanály do obytných místností jako jsou ložnice, dětské pokoje, obývací pokoje či pracovny. Znečištěný vzduch je pak souběžně odtahován z místností jako jsou kuchyně, koupelny a WC. Přívod vzduchu čerstvého i odvod vzduchu znehodnoceného je zajišťován ventilátory umístěnými většinou ve větrací jednotce. Rekuperační jednotka by pak měla být v domě umístěna ideálně ve sklepě, kotelně (na půdě či v kůlně). V případě umístění v bytě může být ve skříni, nebo dokonce i v podhledu.

19 Senzory Nedílnou součástí každé rekuperační jednotky jsou senzory kvality a teploty vzduchu, které řídí její činnost.

20 Obsah CO2

21 Rozvod vzduchu

22 Výhody rekuperace úspory při vytápění průběžné odstraňování pachů z textilií a nábytku eliminace rizika tvorby plísní v izolovaných místnostech s vyšší vlhkostí vzduchu regulace vlhkosti vzduchu nevzniká průvan, který mnoha lidem způsobuje zdravotní potíže přiváděný vzduch je filtrovaný, a není tedy znečištěný prachem ani pyly (alergici)

23 Nevýhody rekuperace vysoké pořizovací náklady celého systému úspory za vytápění mírně snižuje technologický servis systému S rekuperací vzduchu je dobré počítat už při samotné stavbě domu nebo jeho rekonstrukci

24 Ceník Jednotka s pasivní rekuperací: Kč Jednotka s aktivní rekuperací: Kč Jednotka s aktivní rekuperací a ohřevem vody: Kč Senzor CO 2 cca Kč + rozvody, montáž a další příslušenství
