001 - TECHNICKÁ ZPRÁVA

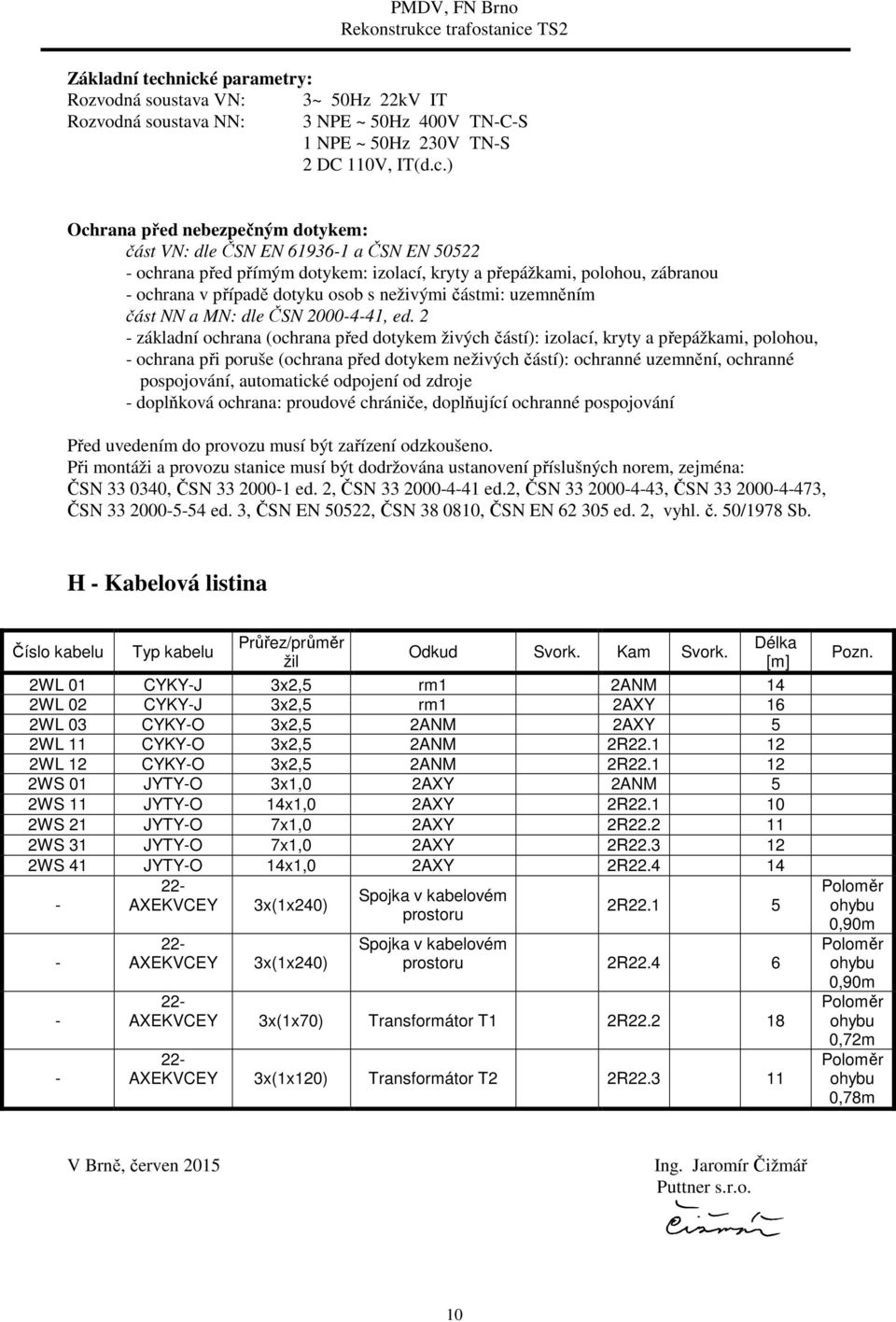

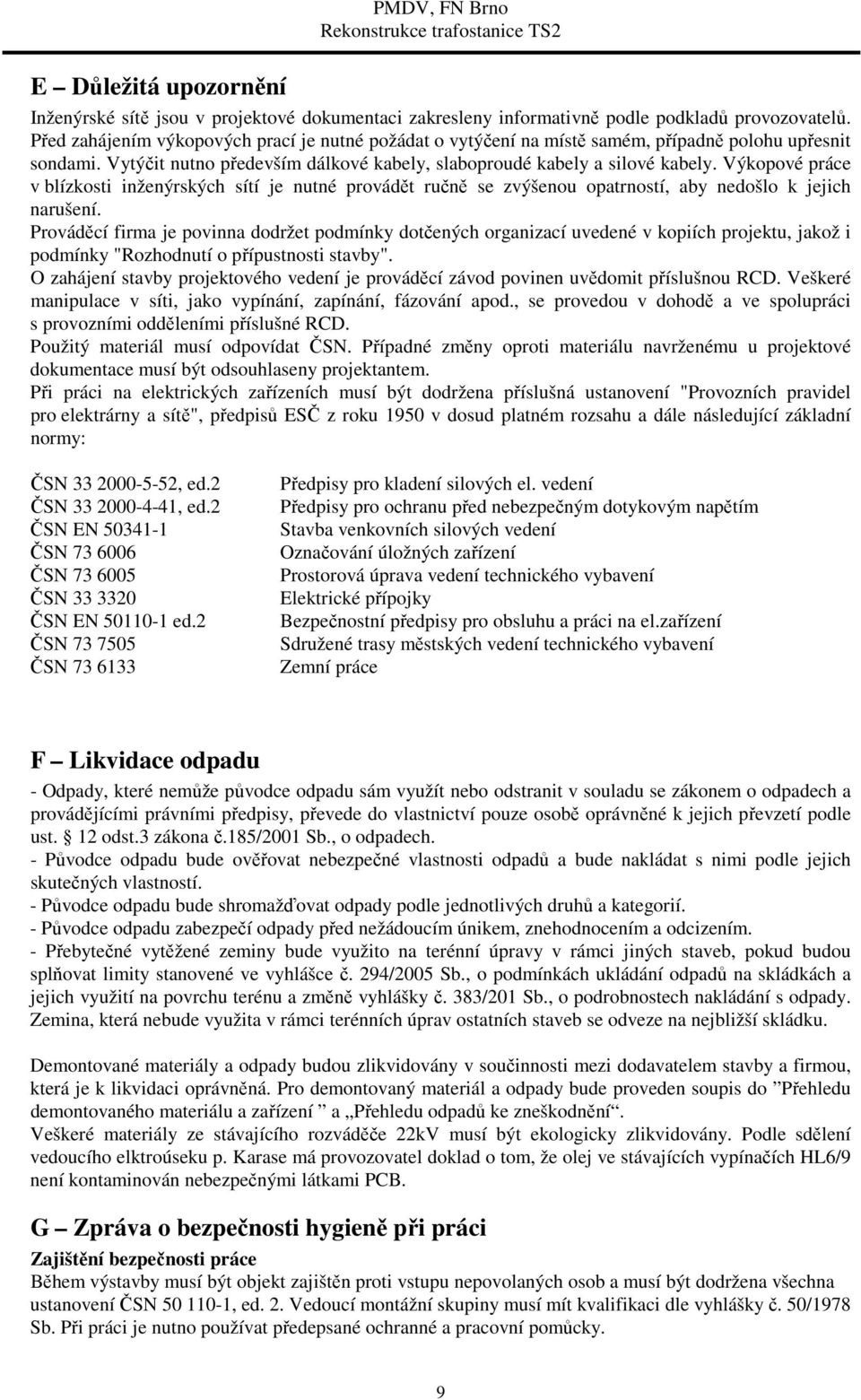

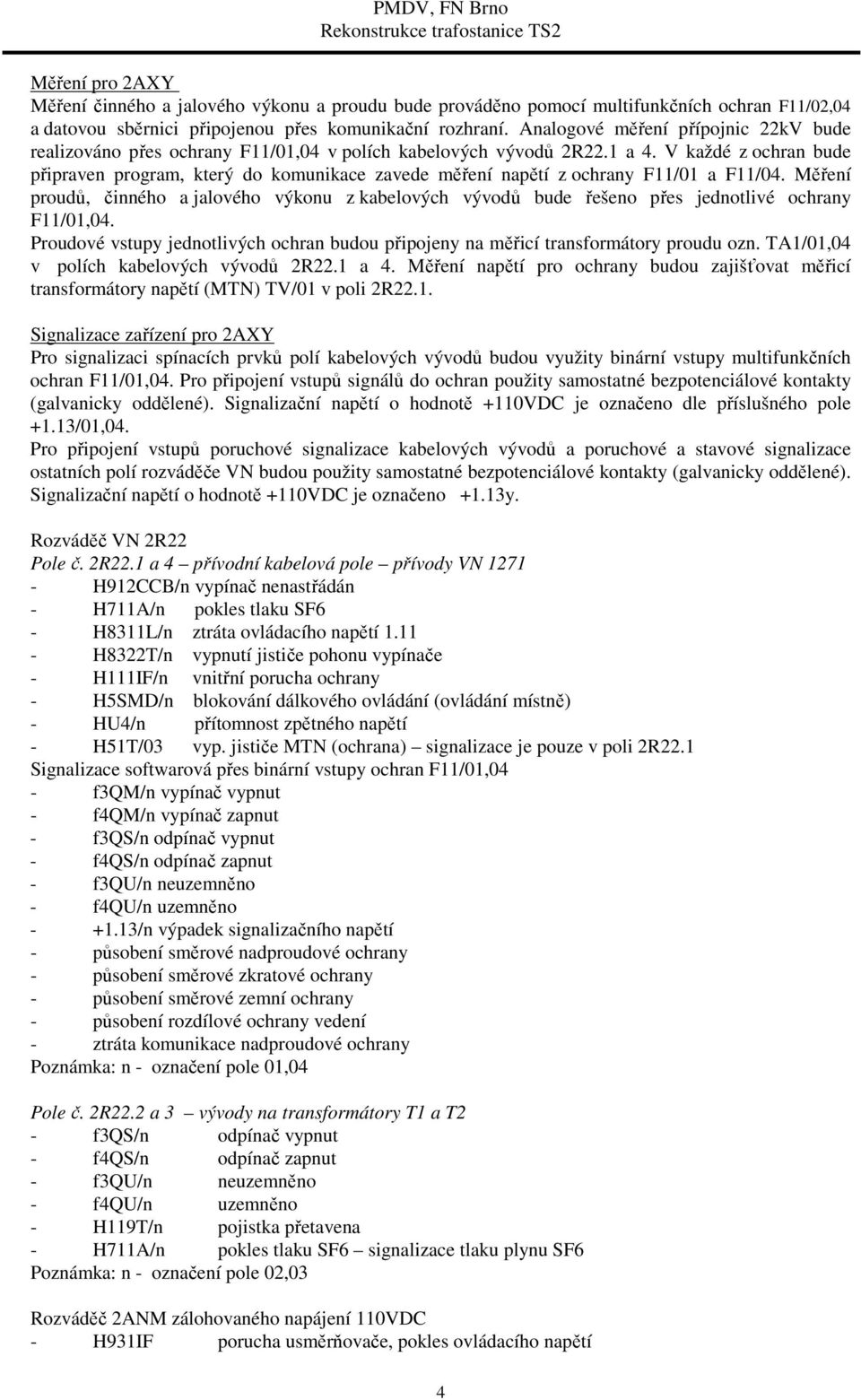

PMDV, FN Brno 001 - TECHNICKÁ ZPRÁVA Obsah A Úvodní údaje... 1 B - Úpravy v trafostanici TS4... 2 C Úpravy kabelových tras v trafostanici TS4... 6 D Stavební úpravy v trafostanici TS4... 8 E Návrh postupu
