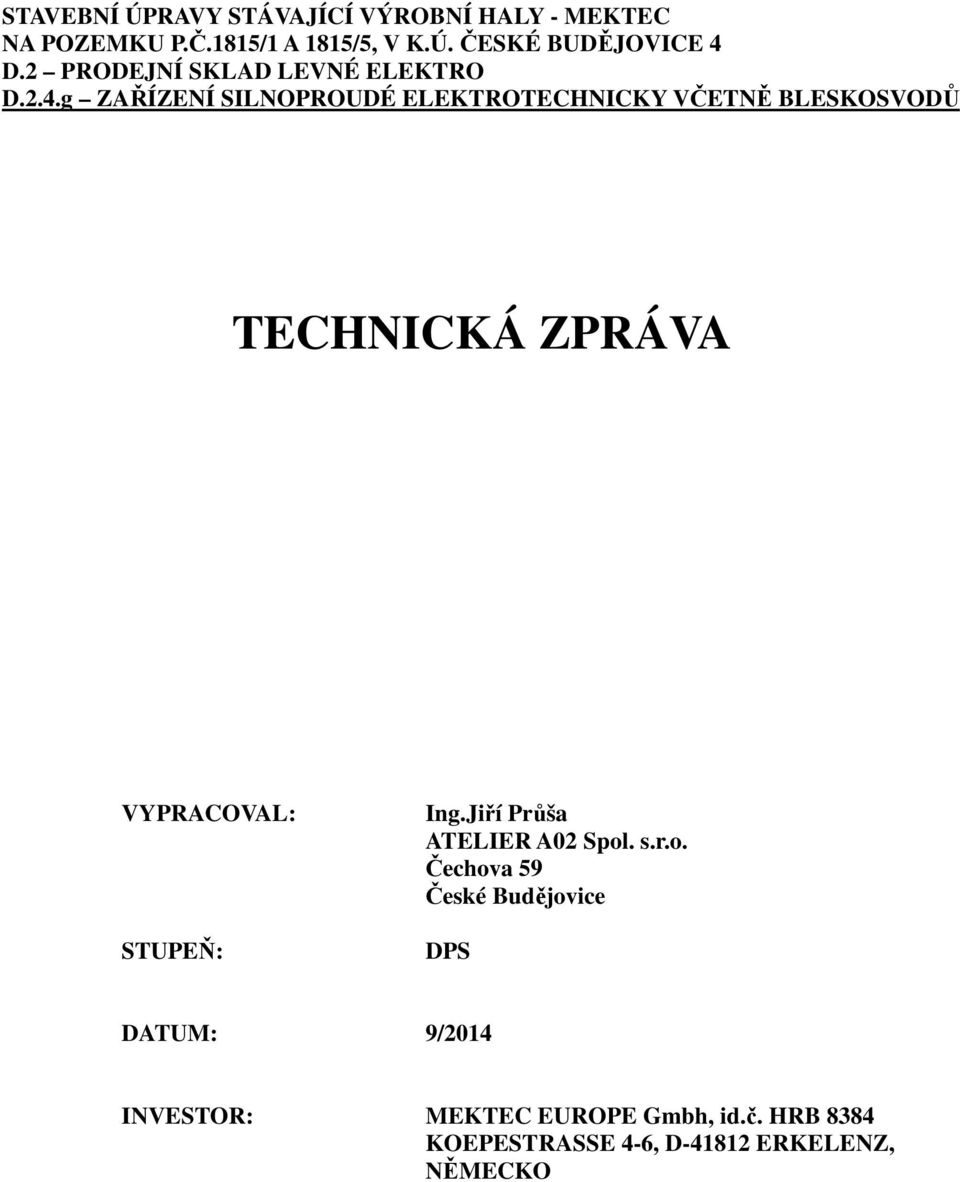

1 STAVEBNÍ ÚPRAVY STÁVAJÍCÍ VÝROBNÍ HALY - MEKTEC NA POZEMKU P.Č.1815/1 A 1815/5, V K.Ú. ČESKÉ BUDĚJOVICE 4 D.2 PRODEJNÍ SKLAD LEVNÉ ELEKTRO D.2.4.g ZAŘÍZENÍ SILNOPROUDÉ ELEKTROTECHNICKY VČETNĚ BLESKOSVODŮ TECHNICKÁ ZPRÁVA VYPRACOVAL: STUPEŇ: Ing.Jiří Průša ATELIER A02 Spol. s.r.o. Čechova 59 České Budějovice DPS DATUM: 9/2014 INVESTOR: MEKTEC EUROPE Gmbh, id.č. HRB 8384 KOEPESTRASSE 4-6, D ERKELENZ, NĚMECKO

2 Úvod Projekt řeší na úrovni realizační dokumentace silnoproudou úravu a novou el. instalaci prostoru haly (LE) Mektec v České Budějovicích zadní část a suterén. Byl zpracován podle podkladu projektu stavebních úprava projektu skutečného provedení stávající el. instalaci. Stávající el. instalace původní na hranici životnosti. Součástí řešení je napojení nových zázemí TZB, nová světelná a zásuvková instalace, nouzové únikové a protipanické osvětlení a osazení a napojení nových rozvaděčů. Systém trafostanic a rozvodů NN zůstává původní s úpravami pro napojení nových systémů. Do rozvaděče RH1 a RH2 bude osazeno nové měření spotřeby el. energie, podle místních podmínek ve vazbě na stávající převodové transformátory nutno prověřit při zahájení stavby. Venkovní rozvody osvětlení, brány, závory nutno zachovat, osvětlení doplnit dle místních požadavků. Základní technické údaje Provozní napětí: 400/230V 50Hz Rozvodná soustava: TNC-S Instalovaný příkon: Pi = 180kW Soudobý příkon: Ps = 85kW Samostatně měřená sprinklerovna: Pis = 30kW Pss = 25 kw (sprinklerové zařízení 20kW) Ochrana před úrazem elektrickým proudem dle ČSN ed.2: Základní ochrana před přímým dotykem: Izolací, kryty dle čl. 410 Ochranné opatření: automatickým odpojením od zdroje s ochranou při poruše ochranným pospojováním a automatickým odpojením dle čl.411. (ochrana normální dle čl. NA.3.1) Doplňková ochrana: proudovým chrániči dle čl normy (doplněná dle čl. NA.3.1) doplňující ochranné pospojování dle čl normy (doplněná dle čl.na.3.1) Doplňková ochrana je volena v souladu s vnějšími vlivy dle ČSN ed.3 v platném znění. Stupeň dodávky elektrické energie dle ČSN : Stupeň dodávky elektrické energie: vybrané obvody - 1 Ostatní - 3. Vnější vlivy dle ČSN ed.2 a ČSN ed.3 Elektroinstalace 1.NP V prostoru bude provedena stávající el. instalace napojení el. vrat, osvětlení, zařízení které zůstává beze změny. Nová el. instalace bude provedena pro nové umělé osvětlení, nouzové únikové a protipanické osvětlení v celé ploše, zásuvková instalace 230V a 400V požadovaným uživatelem, napojení nových el. vrat, napojení nové ústředny EPS, nový rozvaděč ovládání osvětlení skladové plochy a regálového systému včetně komunikačních prostor ramp, sociálů, kanceláří, a přístupové cesty klientů. Umělé osvětlení Řešeno dle ČSN EN prostor skladu bude osvětlen svítidly 400W (demontovanými z vedlejší haly) s novým napájením a novým ovládáním z rozvaděče RO osazeného u vstupu zaměstnanců. Osvětlení regálových skladů bude řešeno svítidly 1x80W na lištových systémech, každá řada napojená samostatně z rozvaděče, 3 svítidlo každé vždy osazeno

3 nouzovým invertorem (nouzové únikové osvětlení) ovládání regal. skladu rozděleno do 4 sekcí. Ovládání z rozvaděče RO. Prostor m.č. Em UGRL Uo Ra Poznámka Skladovací hala ,4 60 trvaly pohyb Regálový sklad (uličky s obsluhou) ,4 60 na podlaze WC, úklid 145, 146, ,4 80 Rampa 149a, 149b, 149c ,4 80 stávající osvětlení Výdej ,4 80 sdružené osvětlení Pokladna ,6 80 sdružené osvětlení Chodba ,4 40 Nouzové únikové osvětlení a protipanické osvětlení Dle ČSN EN 1838 a ČSN EN bude řešeno ve všech protorech 1.PP a 1.NP. V skladovacím prostoru bude NO řešeno soustavě zařívkového osvětlení napojeného ze stávajícího náhradního zdroje UPS 10kVA a kaskádově řešeným dieselagregátem stávající. Napojení systému VO bude provedeno ze stávajícího rozvaděče RN osazeného v rozvodně u RH1. Rozvody této části NO budou provedeny ohněodolnými kabely PRAFLADUR v samostatných kabelových trasách. Nouzové osvětlení regálového skladu bude provedené svítidly hlavního osvětlení s osazeném nových invertorů aktivace svítidel při výpadku sítě napájecího rozvaděče osvětlení. NO prostoru kanceláří bude řešeno svítidly hlavního osvětlení s nouzovými invertory, nad únikovými východy budou osazena úniková svítidla, pod svítidly osazeny ozn. piktogramů se směrem úniku. NO bude dále osvětlovat veškeré únikové cesty, prostředky požárně bezpečnostním řešením. V prostoru suterénu stávající umělé osvětlení a nouzové únikové v prostorech beze změn se nemění pokud vyhovuje ČSN. V nových prostorech instalované nové nouzové únikové osvětlení řešeno stejně jako v 1.NP svítidla nouzová u únikových vchodů s ozn. piktogramy. Elektroinstalace suterénu V prostoru suterénu instalovány trafostanice TS1 ats2. TS1 stará slouží pro odběr LE, TS2 nová slouží pro odběr MEKTEC. Suterén též rozdělen na dvě části část dolní MEKTEC, část horní LE. Část LE bude napojena z nového rozvaděče RS2 napojeného z RH1 okruhy v současnosti napájeny z RS1 budou přepojeny do RS2. Okruhy nouzového osvětlení budou napájeny ze stávajícího rozvaděče RN zálohovano ze stávajícího DA. Rozvody ohěodolnými kabely v samostatných ohněodolných trasach. Ve stávajících prostorech ponecháno stávající umělé osvětlení včetně ovládání a úpravy, v nových prostorech nové umělé osvětlení zářivkovými svítidly, povrchová montáž, místní ovládání, hladiny osvětlení dle ČSN EN Ve stávajících prostorech stávající nouzové únikové osvětlení notno pověřit typ použitých kabelů. Pokud nebudou ohněodolný nutno provést výměnu kabelů nebo osadit svítidlo s autonomním zdrojem. V nových prostorech nové nouzové únikové osvětlení. V části LE NO napájení ze stávajícího rozvaděče RN, rozvody ohněodolnými kabely v samostatných ohněodolných trasách, napájení ze stávajícího náhradního zdroje DA doba funkčnostni 1hod. při výpadku sítě. NO řešeno dle ČSN EN V části MEKTEC řešené nouzové únikové osvětlení svítidly s autonomními zdroji 8W/1hod, únikové cesty osvětleny dle ČSN 1838, svítidla osazena nad všemi únikovými východy včetně osvětlení cest a osvětlení PBZ. Elektroinstalace části MEKTEC napájeno ze stávajícího rozvaděče RS1 který bude přepojen do RH. Prostor SHZ kompletní nová el. instalace včetně umělého osvětlení, zásuvkové instalace, nouzového osvětlení a přívodů pro technologii SHZ. Systém EL.

4 instalace SHZ samostatné podružné měření v RH2. Nouzové osvětlení specifikováno takto dle ČSN 1) Nouzové únikové osvětlení ČSN EN 1838 čl ) Protipanické osvětlení ČSN EN 1838 čl. 4.3 ad a) únikové cesty do š = 2m min 1lx podél osy na podlaze a středový pás široký aspoň polovinu šíře cesty musí mít osvětlnost min 0,5lx. ad b) vodorovná osvětlnost nesmí být menší než 0,5lx v úrovni podlahy v prázdném prostoru s výjímkou obvodového prvku o šíři 0,5m. Napojení zařízení z UPS a DA které je nutno zachovat Stávající nouzové osvětlení které bude bez změny El. vrata El. závory Napojení VZT serveru nutno připojit do nouzového zdroje část MEKTEC Popis úprav rozvaděčů Stávající rozvod pro osvětlení 1.NP osazený v spojovací chodbě za sociály bude zachován včetně přívodu, rozvaděč bude upraven podle požadavku napájení nových světelných okruhů a jejich ovládání. Napojení a osazení nového ovládacího rozvaděče RO osazeného vedle vstupu zaměstnanců ovládání osvětlení haly, prostor ramp. osvětlení napájeno ze stávajícího rozvaděče osazeného vedle vrat na rampu bude zachován, doplněn o přístrojovou náplň a provedeno napojení nových okruhů ramp (osvětlení). Rozvaděč suterénu RH1, RH2 stávající úpraven dle požadavku rozvodů, nové měření spotřeby. Stávající rozvaděč RS3 ( osvětlení suterénu) bude zachován pro odběr suterénu část MEKTEC, rozvaděč přepojit z RH2, odládací rozvaděč OS4 bude využit pro ovládání osvětlení suterénu. Pro novou část suterén LE bude osazen nový rozvaděč ze kterého bude napojena veškerá el. instalace této části, osvětlení, nouzového osvětlení, zařízení VZT, el. boilery. Rozvaděč bude napojen nově z RH1 (doplnit). Rozvaděč RUPS zůstane zachován včetně DA pro zařízení ZOTK, el. vrata, el. závory systém vazby na EPS bude nově realizován. Napojení PBZ el. vrata (3ks) napoejny kabely PRAFLADUR s funkčností 45min, napojení- ZOTK zálohované DA + UPS RUPS. napojení EPS ústředny napájení tabla EPS ve vrátnici napojení SHZ napojení ZOTK stávající Soupis použitých norem: Veškeré montážní práce elektro, budou provedeny dle platných norem ČSN s ohledem na nutnost dodržení evropských předpisů a standardů a dodržení bezpečnosti práce. ČSN ČSN ČSN Bezpečnostní předpisy pro elektrická zařízení určená k užívání osobami bez elektrotechnické kvalifikace Revize elektrických zařízení Elektrotechnické předpisy, Elektrická zařízení, zejména:

5 ČSN ed.2 ČSN ČSN ed.2 ČSN ČSN ČSN ČSN ed.2 ČSN ČSN ČSN ed.2 ČSN ed.2 ČSN ed.3 ČSN ed.2 ČSN ČSN ČSN ed.2 ČSN ČSN ČSN ed.2 ČSN ČSN ČSN EN ČSN ČSN EN ČSN ČSN EN ČSN ČSN EN 1838 ČSN ČSN ČSN ČSN Elektrická instalace nízkého napětí část 1: Základní hlediska, stanovení základních charakteristik, definice Bezpečnost Ochrana před úrazem elektrickým proudem Ochrana proti nadproudům Ochrana před přepětím Ochrana před podpětím Odpojování a spínání Výběr a stavba elektrických zařízení Všeobecné předpisy Výběr a stavba el. zařízení Elektrická vedení Dovolené proudy Uzemnění a ochranné vodiče Napájení zařízení sloužících v případě nouze Revize Zařízení jednoúčelová a ve zvláštních objektech Prostory s vanou nebo sprchou a umývací prostory Ochrana před nebezpečnými účinky statické elektřiny Ochrana před účinky elektromagnetického pole 50 Hz v pásmu vlivu elektrizační soustavy Vnitřní elektrické rozvody Předpisy pro ochranu sdělovacích vedení a zařízení před nebezpečnými vlivy trojfázových vedení VN, VVN a ZVN Ochrana elektrických zařízení před přepětím Uzemňování elektrických instalací nad AC 1kV Elektrické přípojky Předpisy pro ochranu bleskem Bezpečnostní předpisy pro obsluhu a práci na el. zařízeních Světla a osvětlení Osvětlení pracovních prostorů Umělé osvětlení obytných budov Světlo a osvětlení Nouzové osvětlení Sdružené trasy městských vedení technických vybavení Prostorové uspořádání sítí technického vybavení Požární bezpečnost staveb Nevýrobní objekty El. zařízení v hořlavých látkách a na nich
