1 SCHÖNOX POOL LINE SCHÖNOX POOL LINE Perfektní souhra vede k perfektním výkonům vyvinuto na základě četných mezinárodních zkušeností pro vnitřní i vnější bazény dokonalá funkčnost podmínka na prvním místě příjemná práce a efektivní výsledky s použitými materiály Let s stick together

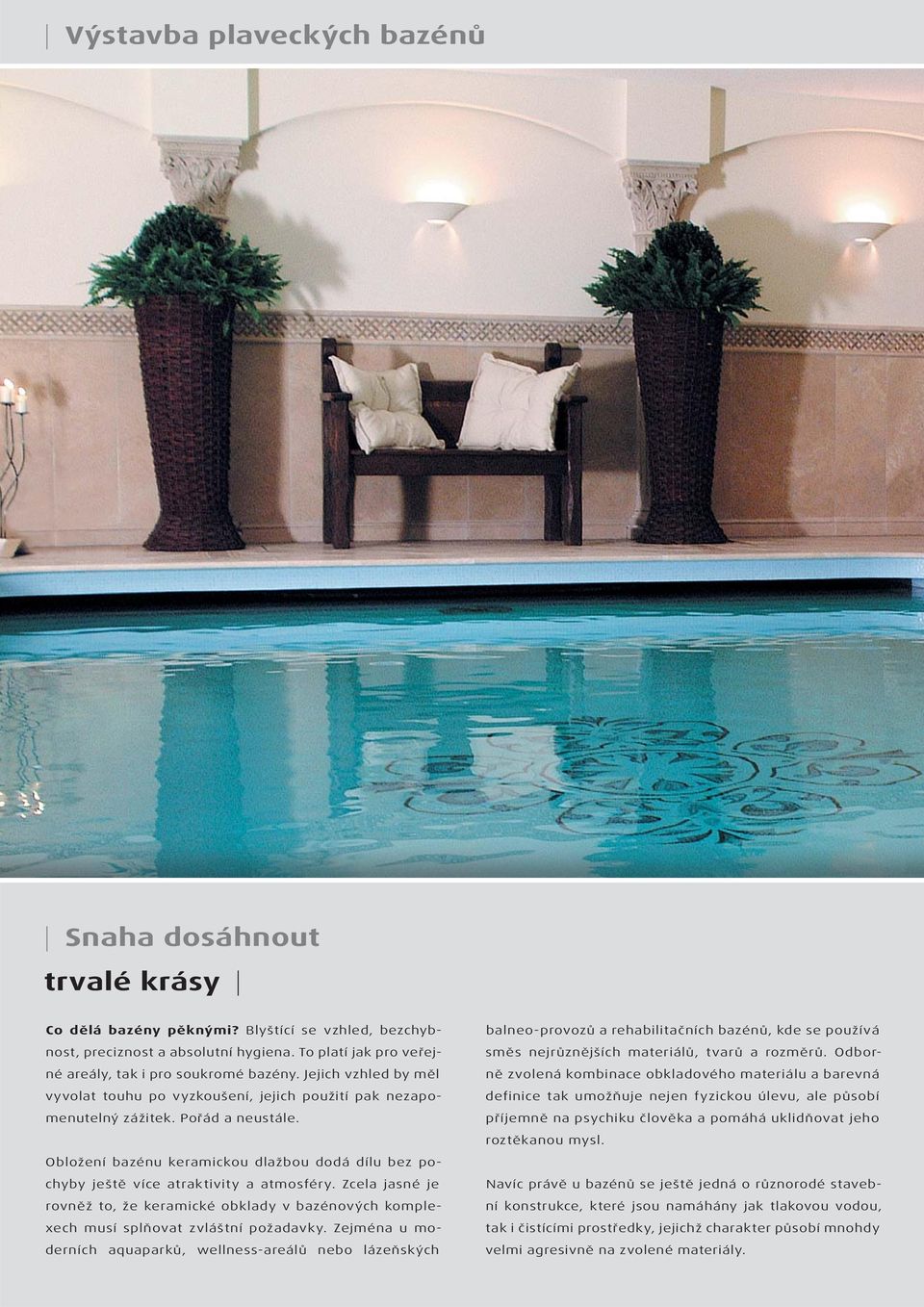

2 Výstavba plaveckých bazénů Snaha dosáhnout trvalé krásy Co dělá bazény pěknými? Blyštící se vzhled, bezchybnost, preciznost a absolutní hygiena. To platí jak pro veřejné areály, tak i pro soukromé bazény. Jejich vzhled by měl vyvolat touhu po vyzkoušení, jejich použití pak nezapomenutelný zážitek. Pořád a neustále. Obložení bazénu keramickou dlažbou dodá dílu bez pochyby ještě více atraktivity a atmosféry. Zcela jasné je rovněž to, že keramické obklady v bazénových komplexech musí splňovat zvláštní požadavky. Zejména u moderních aquaparků, wellness-areálů nebo lázeňských balneo-provozů a rehabilitačních bazénů, kde se používá směs nejrůznějších materiálů, tvarů a rozměrů. Odborně zvolená kombinace obkladového materiálu a barevná definice tak umožňuje nejen fyzickou úlevu, ale působí příjemně na psychiku člověka a pomáhá uklidňovat jeho roztěkanou mysl. Navíc právě u bazénů se ještě jedná o různorodé stavební konstrukce, které jsou namáhány jak tlakovou vodou, tak i čistícími prostředky, jejichž charakter působí mnohdy velmi agresivně na zvolené materiály.

3 S řadou výrobků POOL LINE Vám SCHÖNOX přináší perfektně vyladěný systém, kde skladba jednotlivých materiálů velice usnadní Vaši práci a dlouhodobě zajistí odolnost a životnost vlastních keramických obkladů. Každý jednotlivý výrobek přispívá k tomu, aby jeho schopnosti a vlastnosti byly dlouhodobě zachovány. na podlahy i stěny ve vnitřním i vnějším prostředí mrazuvzdorný vodovzdorný odolnost vůči chemikáliím Všechny použité fotografie na tomto prospektu ukazují referenční objekty z celé Evropy, které byly realizovány výrobky z řady SCHÖNOX POOL LINE. vhodný pro lepení nebo spárování jemně slinuté keramiky odolný vůči tlakové vodě

4 Požadavky na bazén Každý bazén je mistrovské dílo Bazén se nestane bazénem hned. Mnoho věcí je potřeba předem vyjasnit a vyladit tak, aby konečný výsledek a materiály nejvíce na očích tedy obklady a dlažba, byly perfektní. Je důležité si před vlastní realizací položit několik otázek: Má sloužit bazén pro veřejnost nebo se jedná o menší soukromé zařízení nebo zařízení s limitovaným počtem osob? Budou obklady provedeny ze skleněné mozaiky, slinuté dlažby nebo tažených dlaždic? Jaké prostory u bazénu musí splňovat příslušnou třídu vodního namáhání? Musí vykazovat místa na ochozu a sprchy vysokou chemickou odolnost? Bude instalováno podlahové vytápění nebo bude připraven jiný systém? Dá se očekávat pravidelné čištění dlažeb pod vysokým tlakem? Bude voda chlorovaná nebo připravovaná jinou alternativou? Je v prostoru umístěn bazén se slanou nebo termální vodou? Tyto základní a spoustu dalších otázek je třeba si položit a odpovědět, aby byla vybrána optimální kombinace materiálů.

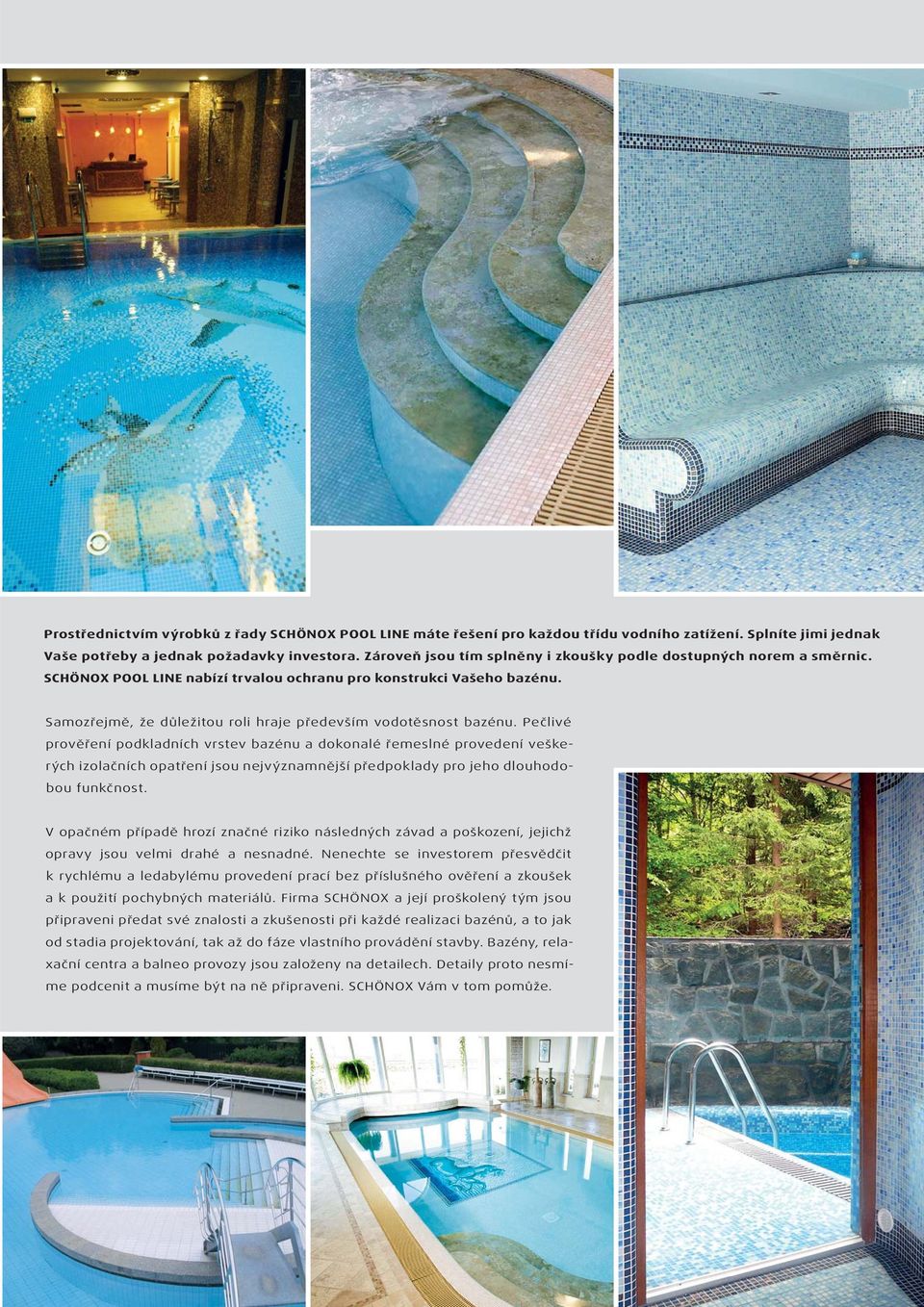

5 Prostřednictvím výrobků z řady SCHÖNOX POOL LINE máte řešení pro každou třídu vodního zatížení. Splníte jimi jednak Vaše potřeby a jednak požadavky investora. Zároveň jsou tím splněny i zkoušky podle dostupných norem a směrnic. SCHÖNOX POOL LINE nabízí trvalou ochranu pro konstrukci Vašeho bazénu. Samozřejmě, že důležitou roli hraje především vodotěsnost bazénu. Pečlivé prověření podkladních vrstev bazénu a dokonalé řemeslné provedení veškerých izolačních opatření jsou nejvýznamnější předpoklady pro jeho dlouhodobou funkčnost. V opačném případě hrozí značné riziko následných závad a poškození, jejichž opravy jsou velmi drahé a nesnadné. Nenechte se investorem přesvědčit k rychlému a ledabylému provedení prací bez příslušného ověření a zkoušek a k použití pochybných materiálů. Firma SCHÖNOX a její proškolený tým jsou připraveni předat své znalosti a zkušenosti při každé realizaci bazénů, a to jak od stadia projektování, tak až do fáze vlastního provádění stavby. Bazény, relaxační centra a balneo provozy jsou založeny na detailech. Detaily proto nesmíme podcenit a musíme být na ně připraveni. SCHÖNOX Vám v tom pomůže.

6 Přelivné hrany Systém Finnland Systém Wiesbaden Finnland nebo Wiesbaden Při projektování bazénu je jednou z častých otázek i systém řešení přelivné hrany. Zde jsou možná nejrůznější provedení. Rozdíly je třeba hledat v tom, zda bude bazén mít výše položenou hladinu vody nebo níže. Je třeba říci, že v současné době se bazény s nízko položenou hladinou provádějí velice zřídka. Nejběžnějšími způsoby řešení přelivných hran je systém Finnland nebo systém Wiesbaden. Systém Finnland Tento způsob řeší přeliv tak, že okraje bazénu jsou ponořeny pod vodou a místo k přelivnému žlábku je řešeno pomocí šikmé keramické plochy (tzv. plážový výlez). Tímto systémem se i např. rychleji uklidní vodní hladina. Systém Wiesbaden Při této variantě končí okraj bazénu přelivnou tvarovkou, která slouží zároveň i jako záchytná hrana. Dalšími systémy jsou např. typ Wiesbaden s nízko položenou hladinou a přelivná hrana Curych.

7 Detaily přelivných hran: 1 Hydroizolace SCHÖNOX 1K DS, resp. SCHÖNOX 2K DS RAPID 2 Těsnící páska SCHÖNOX ST s doplňky SCHÖNOX ST IC, resp. SCHÖNOX ST EA 3 Tenkovrstvé lepidlo SCHÖNOX PFK, resp. SCHÖNOX PFK WHITE 4 Maltové lože, např. SCHÖNOX PL, resp. SCHÖNOX PL PLUS 5 Utěsnění kapilárního vzlínání epoxidová malta SCHÖNOX CF 6 Spárovací hmota SCHÖNOX CF nebo SCHÖNOX XR + SCHÖNOX CJ 11 7 Elastická těsnící hmota SCHÖNOX SMP 8 Lepidlo SCHÖNOX TT S8 7 9 Vodovzdorný beton 6 10 Tepelná izolace 11 Keramická dlažba 12 Výplňový profil provazec SCHÖNOX PE 13 Světlo 14 Obruba světla se šroubením 2 15 Těsnící kroužek Tělo světla s přírubou 17 Těsnící manžeta SCHÖNOX ST FC Podlahová vpusť 1 Proč zvolit keramické bazény? Rastrování plochy prostřednictvím spár nepůsobí monotónně. Neomezené barevné možnosti, kombinace umožňují realizaci jedinečného díla. Díky velkému množství tvarovek lze provést i obklady specifických kon strukcí, jako jsou lavice, schodiště, brouzdaliště, masážní lehátka apod. Jsou bez škodlivého vlivu na životní prostředí. 15 Jsou hygienické a bezpečné. 11 Protiskluzné provedení lze provést v různých třídách a pro různé prostředí (brouzdaliště, sprchy, šatny atd.). Nekorodují, nestárnou a udržují si svoji barevnost. Jsou odolné proti chlorované, minerální, termální nebo slané vodě a proti vodě s obsahem ozonu. Osvětlení

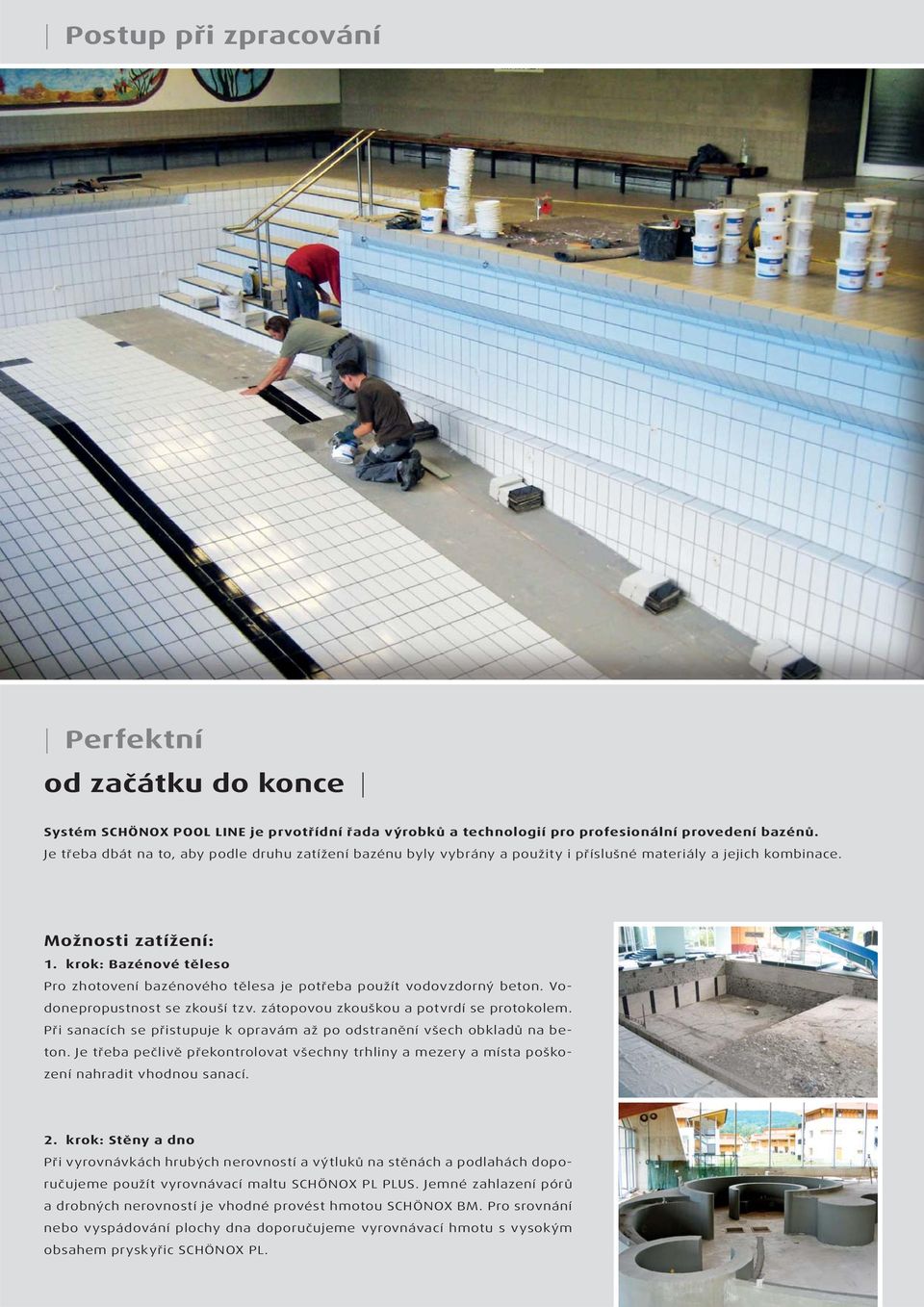

8 Postup při zpracování Perfektní od začátku do konce Systém SCHÖNOX POOL LINE je prvotřídní řada výrobků a technologií pro profesionální provedení bazénů. Je třeba dbát na to, aby podle druhu zatížení bazénu byly vybrány a použity i příslušné materiály a jejich kombinace. Možnosti zatížení: 1. krok: Bazénové těleso Pro zhotovení bazénového tělesa je potřeba použít vodovzdorný beton. Vodonepropustnost se zkouší tzv. zátopovou zkouškou a potvrdí se protokolem. Při sanacích se přistupuje k opravám až po odstranění všech obkladů na beton. Je třeba pečlivě překontrolovat všechny trhliny a mezery a místa poškození nahradit vhodnou sanací. 2. krok: Stěny a dno Při vyrovnávkách hrubých nerovností a výtluků na stěnách a podlahách doporučujeme použít vyrovnávací maltu SCHÖNOX PL PLUS. Jemné zahlazení pórů a drobných nerovností je vhodné provést hmotou SCHÖNOX BM. Pro srovnání nebo vyspádování plochy dna doporučujeme vyrovnávací hmotu s vysokým obsahem pryskyřic SCHÖNOX PL.

9 3. krok: Izolace Celá betonová vana a všechna místa kolem přelivných hran a v místech sprch je třeba izolovat proti vodě stěrkovou hmotou SCHÖNOX 1K DS, resp. SCHÖNOX 2K DS RAPID. Izolace se provádí ve třech vrstvách a v požadovaných sílách dle příslušného technického listu. Spoje na stěnách, mezi stěnou a podlahou a dilatační spáry se ochrání těsnící páskou SCHÖNOX ST. Podvodní osvětlení, trysky, podlahové vpustě a pod. musí být opatřeny přírubou, která se zakomponuje do izolační vrstvy. 4. krok: Zátopová zkouška Po zhotovení izolační vany a před zahájením obkladačských prací je třeba provést zátopovou zkoušku. Ta probíhá dle příslušných, místně platných norem. 5. krok: Zhlaví bazénu Přelivné hrany, zhotovené z keramických tvarovek nebo bloků, se osazují do cementové malty SCHÖNOX PL, resp. SCHÖNOX PL PLUS nebo do epoxidové malty vytvořené z umělé pryskyřice a křemičitého písku. Je třeba dát pozor zejména na to, aby napojení mezi vlastním bazénem a ochozem bazénu bylo kapilárně utěsněno. Ideální pro tento spoj je hmota z umělé epoxidové pryskyřice SCHÖNOX CF. Bližší detaily jsou znázorněny v konstrukčních skicách na straně 6 a krok: Kladení obkladů a dlažeb Pro montáž obkladů a dlažeb se ideálně hodí profesionální tenkovrstvé lepidlo SCHÖNOX PFK. Pro obklad dna bazénu lze použít i tenkovrstvé tekuté lepidlo SCHÖNOX TT S8. Skleněnou mozaiku lze lepit a zároveň spárovat epoxidovou hmotou SCHÖNOX CF. Týká se to však pouze mozaiky, která je z vrchní strany opatřena papírovou vrstvou. Při čistění, mytí, je třeba dbát na to, aby na povrchu mozaiky a nebo ve spáře nezůstaly zbytky papíru nebo lepidla, kterým byl papír přilepen. Ideální hmotou pro spárování bazénu, hran a nebo prostoru sprch je vysoce odolná cementová spárovací hmota SCHÖNOX XR s epoxidovou přísadou SCHÖNOX CJ. Vyplnění dilatačních nebo přechodových spár se provádí trvale elastickým tmelem SCHÖNOX SMP. Parní lázně nebo termální bazény doporučujeme spárovat epoxidovou hmotou SCHÖNOX CF, která se dodává ve DVOU barevných odstínech stříbrošedá a šedá. 7. krok: První napuštění Po zhotovení keramických obkladů a dlažeb a i po dokončení celého díla je třeba očistit plochu základními čistícími prostředky a na závěr vydezinfikovat chlorovým koncentrátem. První napuštění chlorovou vodou by mělo následovat za 3 týdny od dokončení. Doporučuje se koncetrace chloru cca 0,6 mg/l. Hodnotu ph je třeba volit mezi 7,0 7,2, kdy při tomto nastavení je dezinfekční vliv chloru nejúčinější.

10 SCHÖNOX POOL LINE Perfektní souhra vede k perfektním výkonům Skupina výrobků Výrobek a krátký popis Bazén Prostor sprch SCHÖNOX BM Jemná vyrovnávací hmota na stěny Vyrovnávací hmoty SCHÖNOX PL Univerzální hmota na opravy SCHÖNOX PL PLUS Univerzální hmota na opravy s redukcí spotřeby Izolace SCHÖNOX 1K DS Jednosložková hydroizolační hmota SCHÖNOX 2K DS RAPID Dvousložková, rychletuhnoucí hydroizolační hmota Tenkovrstvá lepidla SCHÖNOX PFK Vysoce flexibilní tenkovrstvé lepidlo SCHÖNOX PFK WHITE Bílé tenkovrstvé lepidlo na skleněnou mozaiku Podlahová lepidla SCHÖNOX TT S8 Flexibilní tekuté tenkovrstvé lepidlo SCHÖNOX CF Epoxidové lepidlo a spárovací hmota v jednom Spárovací hmoty SCHÖNOX XR Speciální cementová spárovací hmota pro větší chemické a mechanické zatížení SCHÖNOX CJ Epoxidová přísada do spárovací hmoty SCHÖNOX XR Výplňové tmely SCHÖNOX SMP Neutrální tmel na bázi MS-polymeru Přesné informace pro použití jednotlivých hmot naleznete v platných technických listech nebo na doporučená varianta možné řešení 1) vhodné vložit parozábranu 2) v kombinaci s přísadou SCHÖNOX CJ

11 Parní lázeň Parní lázeň Termální bazén Doporučení pro čištění: (masiv) (tvrdá pěna) Pravidelná kontrola a vymývání filtru Důkladné čištění bazénu s vypuštěním vody 1x ročně (pomalé napouštění a vypouštění) Čištění dna 2 týdně Čištění stěn každé 2 týdny Čištění odvodňovacích žlabů 1x týdně doporučená varianta možné řešení 1) vhodné vložit parozábranu 2) v kombinaci s přísadou SCHÖNOX CJ

12 Reg. Nr Výrobky pro systém POOL LINE Vyrovnávací hmoty SCHÖNOX KH SCHÖNOX BM SCHÖNOX PL SCHÖNOX PL PLUS Disperzní penetrační nátěr, kontaktní vrstva Jemná vyrovnávací hmota na stěny (cementový štuk) Rychletvrdnoucí univerzální opravná a modelovací hmota (lze nastavit pískem) Opravná modelovací hmota s redukcí spotřeby (1,4 kg/m 2 mm) Izolace SCHÖNOX 1K DS SCHÖNOX 2K DS RAPID Jednosložková hydroizolační stěrková hmota Dvousložková, rychletuhnoucí hydroizolační stěrková hmota Tenkovrstvá lepidla SCHÖNOX PFK SCHÖNOX PFK WHITE SCHÖNOX TT S8 Vysoce flexibilní tenkovrstvé lepidlo na bazénovou keramiku Bílé tenkovrstvé lepidlo vhodné na skleněnou mozaiku Flexibilní tekuté tenkovrstvé lepidlo pro tenké a střední lože ideální pro obklad dna bazénů Spárovací hmoty / Výplňové tmely SCHÖNOX CF Epoxidové lepidlo a spárovací hmota v jednom SCHÖNOX XR Speciální cementová spárovací hmota pro větší chemické zatížení a mechanické zatížení SCHÖNOX CJ Epoxidová přísada do spárovací hmoty SCHÖNOX XR SCHÖNOX SMP Neutrální tmel na bázi MS-polymeru Izolační doplňky SCHÖNOX ST SCHÖNOX ST FC SCHÖNOX AB SCHÖNOX ST IC SCHÖNOX ST EA Těsnící páska Manžeta podlahová Hydroizolační pás pro přemostění trhlin Vnitřní kout Vnější kout Schönox s.r.o. Škrobárenská Brno Tel: Fax: info@schonox.cz The SCHÖNOX management system is certifi ed to ISO 9001 and by DQS. 10/2011
