1 Řešení dilatačních spár

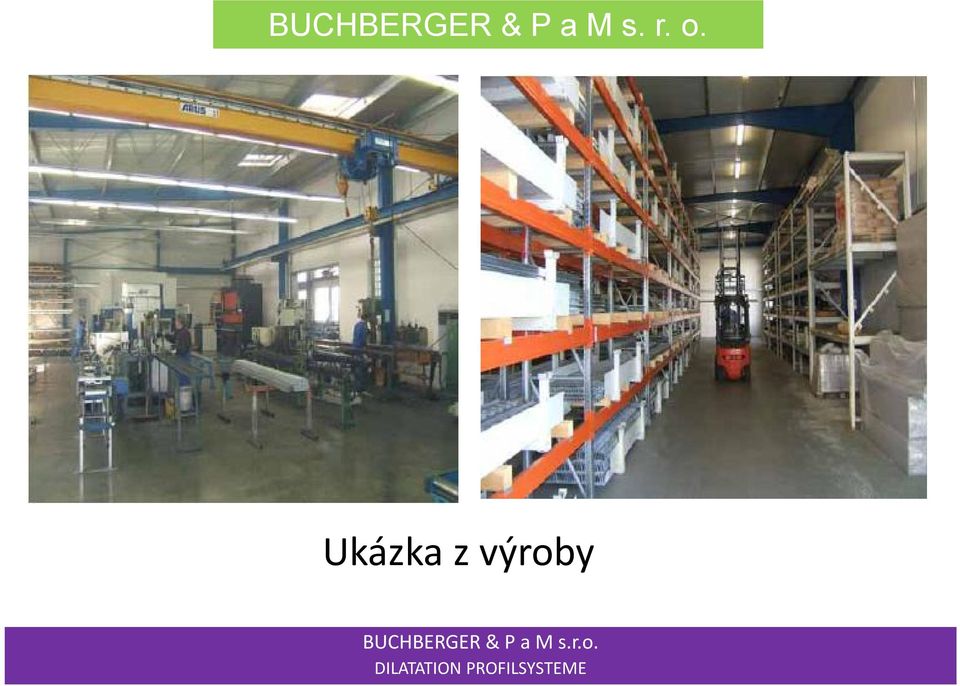

2 BUCHBERGER & P a M s. r. o. Ukázka z výroby

3 BUCHBERGER & P a M s. r. o. Ukázka z montáže

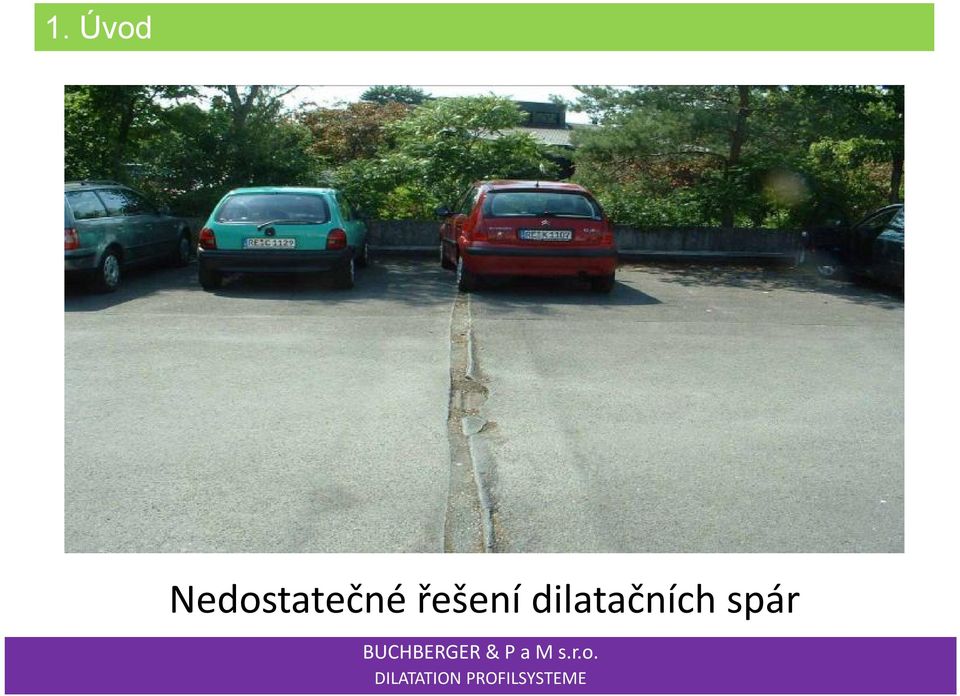

4 1. Úvod Nedostatečné řešení dilatačních spár

5 1. Úvod Nedostatečné řešení dilatačních spár

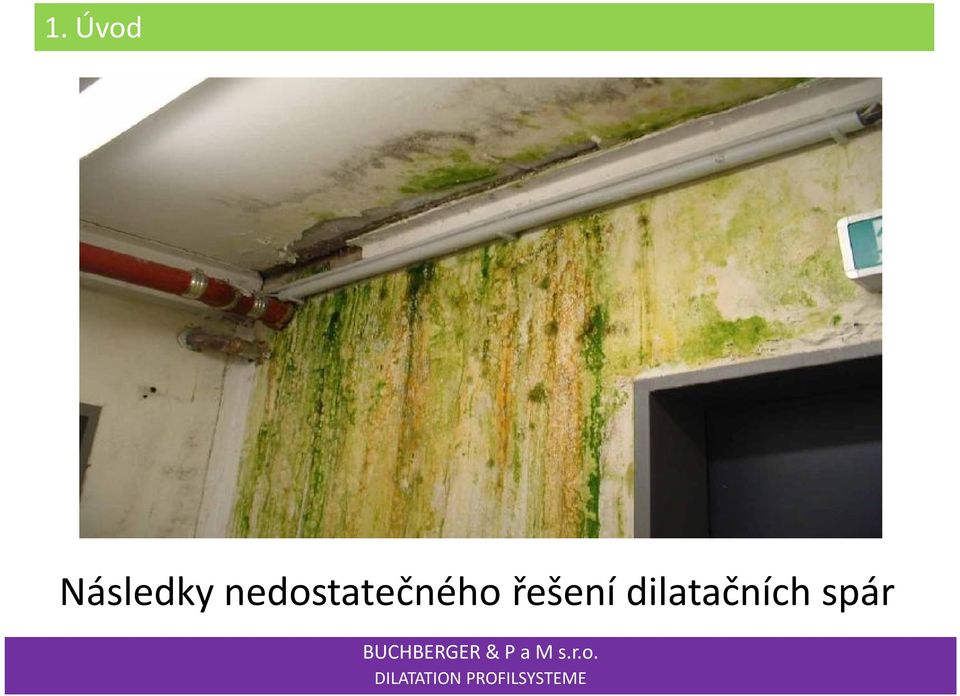

6 1. Úvod Následky nedostatečného řešení dilatačních spár

7 1. Úvod Následky nedostatečného řešení dilatačních spár

8 1. Úvod Účinnost izolačního systému závisí rozhodujícím způsobem na detailním řešení odtokových žlabů, dilatačních spár a dalších prvků, které jsou náchylné na průsak vody. Počáteční finančně úsporné řešení těchto detailů sebou do budoucna přináší nutnost poměrně nákladného sanačního opatření.

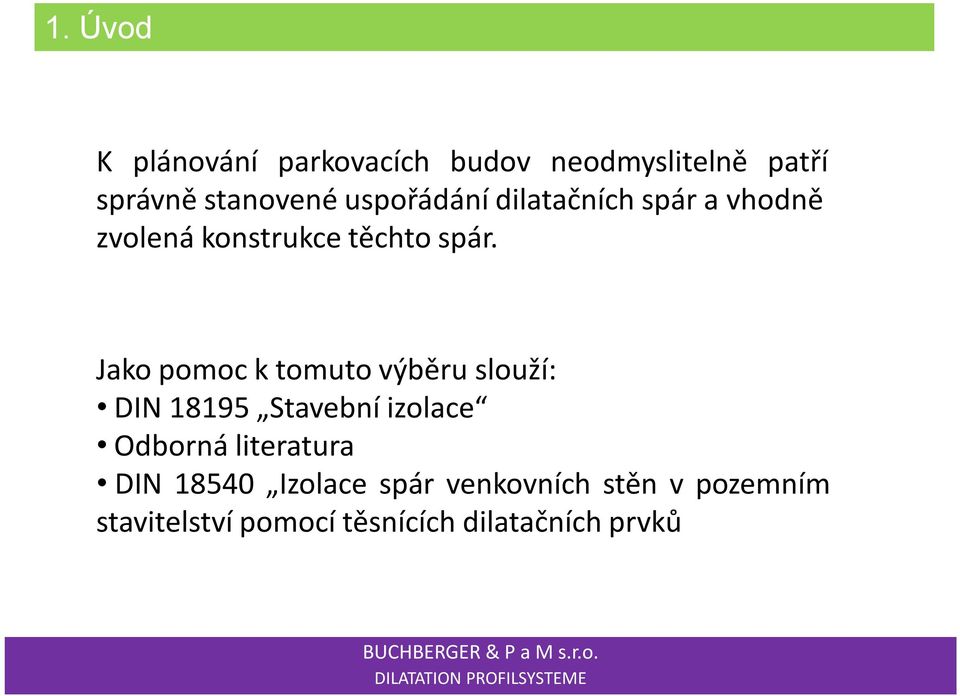

9 1. Úvod K plánování parkovacích budov neodmyslitelně patří správně stanovené uspořádání dilatačních spár a vhodně zvolená konstrukce těchto spár. Jako pomoc k tomuto výběru slouží: DIN Stavební izolace Odborná literatura DIN Izolace spár venkovních stěn v pozemním stavitelství pomocí těsnících dilatačních prvků

10 2. DIN stavební izolace (přechody) Část 8: Využití izolačních systémů při pohyblivých dilatačních spárách. Část 9: Průsaky, přechody.

11 2. DIN stavební izolace (přechody) Stavební požadavky dle DIN 18195, část 8. a 9. Uspořádání pohyblivých dilatačních spár by mělo vycházet z výpočtů, které provedl odpovědný statik. Úhel řezu by se neměl mezi jednotlivými dilatačními spárami, žlaby a hranami výrazně odchýlit od pravého úhlu.

12 2. DIN stavební izolace (přechody) Stavební požadavky dle DIN Část 8. a 9. Lepené příruby jsou určeny tak, aby byly vzdáleny od atik a ukončení na zeď u pohyblivých spár 300mm. U spodních a horních přírub je tato vzdálenost stanovena u atik nejméně 300mm a dalších stavebních spár nejméně 500mm. Dilatační spáry by měly nejčastěji probíhat bez přeskoků a ne skrz rohové části budov. přímočaře

13 2. DIN stavební izolace (přechody) Atika Podklad Stavební dilatace

14 2. DIN stavební izolace (přechody)

15 2. DIN stavební izolace (přechody)

16 2. DIN stavební izolace Stavební náležitosti dle DIN 18195, část 8. a 9. Dilatační spáry jsou řešeny jako první, neboť kanalizace nesmí přes tyto prvky přecházet. Tento požadavek je tedy nutné odpovídajícím způsobem vyřešit již při plánování kanalizace a jejího průchodu v místě dilatační spáry.

17 2. DIN stavební izolace (přechody) Hlavní rampa Uspořádání profilu a odtokového žlabu musí být právě opačné, odtokový žlab musí být usazen před dilatačním profile. Napojení začátku rampy Dle ustanovení musí být správně usazen odtokový žlab v souvislosti s dilatačním profilem.

18 2. DIN stavební izolace (přechody) U izolací pohyblivých dilatačních spár jsou rozlišovány dva typy spár, a to spáry typu I a spáry typu II:

19 2. DIN stavební izolace (přechody) Spáry typu I jsou určeny pro pomalejší průběh pohybů, které jsou méně časté či zřídka se opakující, a to například pohyby poklesu nebo délkové změny způsobené každoročními výkyvy teplot. Spáry typu II jsou určeny pro rychlé či často se měnící pohyby, a to například pohyby způsobené měnícím se dopravním zatížením či délkové změny způsobené denními teplotními výkyvy. Tento typ spár se zpravidla nachází nad povrchem terénu a u pojížděných stropů.

20 2. DIN stavební izolace (přechody) Požadavky na konstrukci dilatačního profilu u spár typu II: vodotěsné napojení na plošnou izolaci a překrytí dilatačních mezer s ohledem na pohyb dilatačních spár. vhodné zvolení kotevní techniky vzhledem k očekávanému zatížení v místě dilatační spáry. odolnost vůči teplotním výkyvům a posypovým solím. využití odpovídajících tvarových kusů v místě průběhu dilatační spáry.

21 2. DIN stavební izolace (přechody) DIN , S ohledem na velikost a četnost dilatačních pohybů, stejně tak na požadavky ohledně vodotěsnosti a používáním stavby je typ izolačního systému určován případ od případu.

22 3. Kritéria výběru dilatačního profilu 3.1 Šířka dilatační spáry 3.2 Dilatační pohyby 3.3 Rozsah zatížení 3.4 Odolnost 3.5 Skladba podlahy

23 3.1 Šířka spáry

24 3.2 Dilatační pohyb

25 3.3 Rozsah zatížení Příklady specifikace zatížení: Nákupní vozíky, vysokozdvižné vozíky, osobní nebo nákladní auta apod. DIN vlastní a užitná hmotnost pro pozemní stavby DIN 1072 mosty ulic a cest

26 3.4 Odolnost dilatačního profilu Profil musí být mezi jinými odolný vůči: - povětrnostním podmínkám - posypové soli - otěru - různým olejům a živičným látkám

27 3.5 Skladba podlahy Výška obkladu okolo dilatačního profilu je velmi důležitá pro volbu správné konstrukční výšky profilu.

28 4.1 Profil pro zabudování před betonáží

29 4.1 Profil pro zabudování do drážky

30 4.1 Profil pro zabudování do drážky

31 4.1 Profil pro zabudování do drážky

32 4.1 Dilatační profily pro vrstvení Obzvláště je potřeba mít na zřeteli srovnání systému vrstvení s dilatačním profilem. Zde je možné nalézt rozdílné pokyny provedení podle výrobců. Zásadně je potřeba dávat pozor na to, aby byly těsnící fólie zajišťující vodotěsnost dilatačního profilu homogenně utěsněny se systémem vrstvení. Konečná dilatační spára musí být bez nečistot, suchá a přilnavá pro dodávaný systém vrstvení.

33 4.1 Dilatační profily pro vrstvení

34 4.1 Dilatační profily pro vrstvení

35 4.1 Dilatační profily pro vrstvení Napojení dilatačního profilu na epoxidovou stěrku

36 4.1 Dilatační profily pro vrstvení Napojení ve styku dilatačního profilu s PU - tmelem

37 4.1 Dilatační profily pro vrstvení Napojení ve styku dilatačního profilu s plošnou izolací např. fa BASF

38 4.1 Dilatační profily pro vrstvení

39 4.1 Dilatační profily pro vrstvení

40 4.1 Dilatační profily pro vrstvení Styk profilu se základovou deskou je po dokončení montáže potřeba místy vodotěsně utěsnit.

41 4.1 Dilatační profily pro vrstvení

42 4.1 Dilatační profily pro vrstvení

43 4.1 Dilatační profily pro vrstvení

44 V protikladu vůči systému dilatačních profilů pro vrstvení mají profily při využití plošné pásové izolace širší těsnící fólii. Tato fólie, která po stranách dilatačního profilu vyčnívá, je poté k plošné pásové izolaci za tepla natavována.

45 4.2.1 Napojení dilatačního profilu s dlouhou fólií

46 4.2.1 Napojení dilatačního profilu s dlouhou fólií Při využití tohoto konstrukčního řešení dilatačního profilu dochází k natavení vodotěsného izolačního pásu Wolfin IB na okolní izolaci.

47 4.2.2 Napojení s ocelovou přírubou Tento způsob zabudování je velmi často doporučován rovněž v odborné literatuře zaměřující se na izolaci pomocí bitumenových materiálů. V 9. části DIN jsou určena kritéria vyvedení pro spodní a horní konstrukci ocelové příruby.

48 4.2.2 Napojení s ocelovou přírubou U tohoto systému je izolační vložka Flam Line utěsněna stáhnutím ocelové příruby k dilatačnímu profilu.

49 4.2.2 Napojení s ocelovou přírubou Zabudování dilatačního profilu zahrnuje utěsnění do plošné izolace, a tudíž je poté přesně stanoveno ohraničení poskytovaných záruk. V protikladu vůči zabudování profilu s dlouhou fólií je spára již po ukončení prací na dilatačním profilu utěsněna.

50 4.2.2 Vyvedení s ocelovou přírubou

51 4.2.2 Vyvedení s ocelovou přírubou

52 4.3 Systém dilatačních profilů pro stříkanou izolaci U tohoto způsobu zabudování je izolace tlakově stříkána na povrch. Zde jsou těsnící fólie dilatačního profilu odpovídajícím způsobem připraveny tak, aby mohly být pomocí stříkané izolace přestříkány.

53 4.3 Systém dilatačních profilů pro stříkanou izolaci Stříkaná izolace OS 10 je jedním z typů izolací, které jsou v poslední době stále častěji využívány.

54 4.3 Systém dilatačních profilů pro stříkanou izolaci Těsnící folii Wolfin IB je nutné připevnit k podkladu, a poté Přestříkat stříkanou izolací.

55 4.4 Různé typy obložení Různé typy obložení například izolační stěrka asfalt.

56 4.4 Různé typy obložení Různé typy obložení například: silniční beton - izolační stěrka

57 4.4 Různé typy obložení Různé typy obložení například: silniční beton asfalt.

58 4.4 Různé typy obložení Různé typy obložení například: izolační stěrka asfalt v kombinaci s odvodňovacím kanálem.

59 4.5 Tvarové kusy Rohový kus vnitřní Rohový kus vnější

60 4.5 Tvarové kusy Se zdviženou folii Rohový kus vnitřní půlkulatý

61 4.5 Tvarové kusy Překrytí dilatačního profilu protiskluzným plechem

62 4.5 Tvarové kusy Zabudování tvarového kusu typu W1 (podlaha stěna) při přechodu dilatační spáry přímo na další stavební dílec.

63 4.5 Tvarové kusy Vyvedení dilatačního profilu typu W3 (podlaha stěna) při přechodu dilatační spáry přímo na další stavební dílec.

64 4.5 Tvarové kusy

65 4.5 Tvarové kusy

66 4.5 Tvarové kusy

67 4.5 Tvarové kusy

68 4.5 Tvarové kusy

69 4.5 Tvarové kusy

70 4.5 Tvarové kusy

71 5. Pokyny pro investory

72 5. Pokyny pro investory

73 6. Ekvivalentní Srovnání 5.1 Konstrukce dilatačního profilu standardní versus 5.2 Konstrukcí dilatačního profilu s přírubou

74 6.1 Konstrukce profilu Rozdíly (podle výrobce): Kvalita materiálu, dimenze materiálu a rozměry Vlastní izolační dilatační vložka přímo využitá nebo přímo chráněná krycí EPDM vložkou. Způsob napojení na plošnou izolaci.

75 6.3 Osvědčení o zkoušce

76 6.2 Konstrukce dilatačního profilu dle DIN 18195, část 8 a 9 Kvalita materiálu, dimenze materiálu a rozměry jsou jednoznačně definovány v normě DIN , stejně jako napojení na plošnou izolaci. Rozdíly (podle výrobce): Výběr těsnícího dilatačního pásu Způsob vrchního ukončení (např. mechanicky fixovaná roztažná vložka)

77 7. Praxe Základní předpoklady pro zabudování profilu - čistý podklad - nepoškozené hrany spáry - podlití pevnou maltou - přikotvení k podkladu

78 7. Ukázky z praxe

79 7. Ukázky z praxe

80 7. Ukázky z praxe

81 7. Ukázky z praxe

82 7. Ukázky z praxe

83 7. Ukázky z praxe

84 7. Ukázky z praxe

85 7. Ukázky z praxe

86 7. Ukázky z praxe TAKTO PROSÍM NE!!!!!

87 Děkuji Vám za pozornost. BUCHBERGER & P a M s. r. o. tel
