1 DYTRON s.r.o. vám přináší užitečné informace CATIA V5 R19 SP3 HF04 (GRC 4.0.0, červen 2009) několik rad, jak nastavit prostředí pro Škoda Auto, a.s.

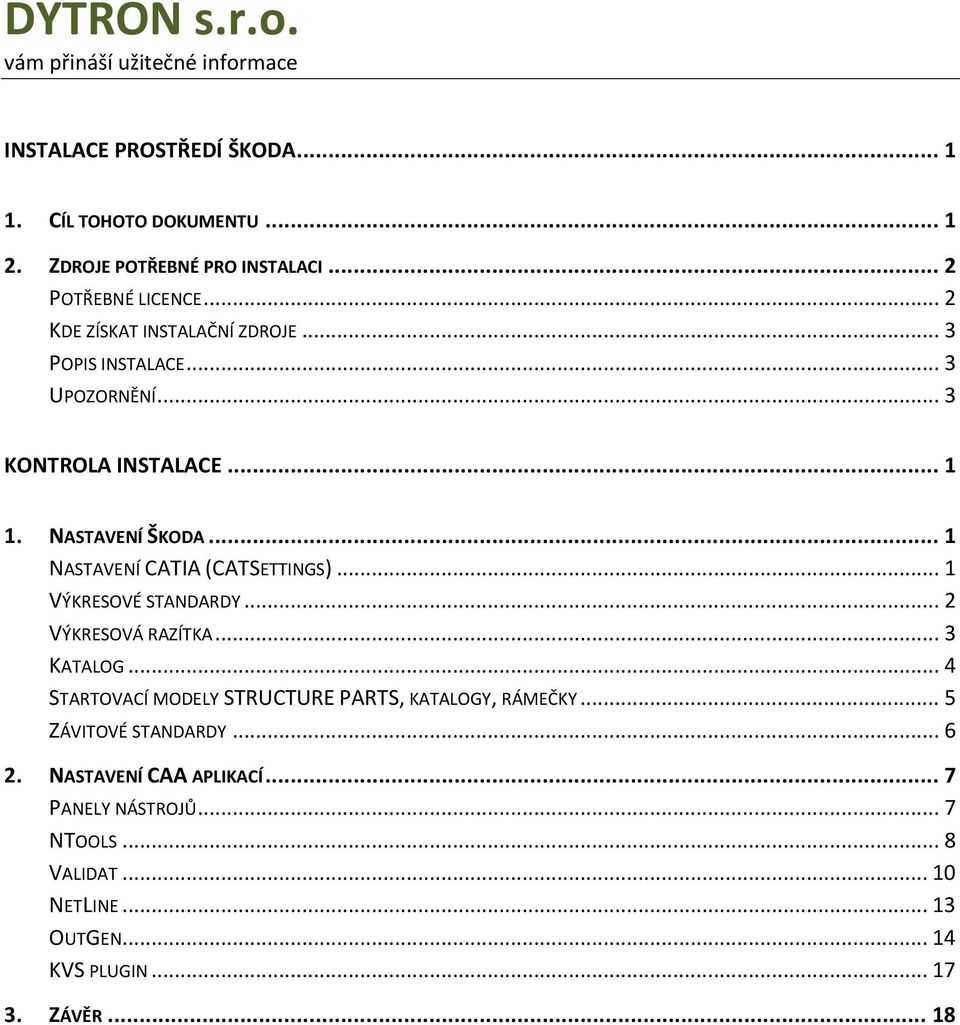

2 DYTRON s.r.o. vám přináší užitečné informace INSTALACE PROSTŘEDÍ ŠKODA CÍL TOHOTO DOKUMENTU ZDROJE POTŘEBNÉ PRO INSTALACI... 2 POTŘEBNÉ LICENCE... 2 KDE ZÍSKAT INSTALAČNÍ ZDROJE... 3 POPIS INSTALACE... 3 UPOZORNĚNÍ... 3 KONTROLA INSTALACE NASTAVENÍ ŠKODA... 1 NASTAVENÍ CATIA (CATSETTINGS)... 1 VÝKRESOVÉ STANDARDY... 2 VÝKRESOVÁ RAZÍTKA... 3 KATALOG... 4 STARTOVACÍ MODELY STRUCTURE PARTS, KATALOGY, RÁMEČKY... 5 ZÁVITOVÉ STANDARDY NASTAVENÍ CAA APLIKACÍ... 7 PANELY NÁSTROJŮ... 7 NTOOLS... 8 VALIDAT NETLINE OUTGEN KVS PLUGIN ZÁVĚR... 18

3 Instalace prostředí Škoda 1 Instalace prostředí Škoda 1. Cíl tohoto dokumentu Dokument není podrobným návodem, který Vás krok za krokem provede instalací prostředí. Soustředí se na popis, kde získat instalační zdroje s originálním popisem postupu instalace. Důležitou součástí je popis, jak ověřit správnost instalace a dostupnost CAA aplikací, které jsou součástí instalace Škoda prostředí.

4 Instalace prostředí Škoda 2 2. Zdroje potřebné pro instalaci poskytuje Dassault Systemes / IBM CATIA V5 Release 19 Service Pack 3 pro CATIA V5 Release 19 HotFix 04 pro CATIA V5 Release 19 SP3 poskutuje T-Systems Enterprise Services GmbH licenční démon vwagkdoe software pro VX1 Engineering Package for CATIA V5 Release 19 (obsahuje: KVS PlugIn , NTOOL , NETLINE , OUTGEN , N3O , VALIDAT , Frame Scripts 1.2.0) poskytuje Škoda a.s. popis nastavení CATIA standardy, katalogy, typy závitů, startovací modely poskytuje Macrovision Solutions Corporation licenční software FlexNET Potřebné licence CATIA, vhodná konfigurace pro konstrukci, např. MD2 nebo HD2. Licence poskytuje Dassault Systemes prostřednictvím VAR. Engineering Package for CATIA V5 Release 19 poskytuje T-Systems. Licence na produkty PX1 a VX1. Tyto licence nejsou nezbytně nutné, umožňují plně využívat moduly Validat a KVS-Plugin. Produkt PX1 je součást CATIA a licenci poskytuje Dassault Systemes. Produkt VX1 i licenci na tento produkt poskytuje T-Systems, pro uživatele Engineering Package (i Standard Package) je licence VX1 generována zdarma. Licence na produkt VX1 je bezvýznamná, pokud nemáte zakoupenou licenci na produkt PX1. Produkt VX1 je potřeba nainstalovat i v případě, že není instalovaná licence. Je nutná přítomnost kódu.

5 Instalace prostředí Škoda 3 Kde získat instalační zdroje CATIA, SP a HF poskytuje Dassaut Systems přímo nebo prostřednictvím VAR. Licenční software FlexNET včetně licenčního démon vwagkdoe získáte zde. Současně zde naleznete i návod na instalaci. Zvolte verzi podporující CAA aplikace. Produkt VX1 získáte zde. CAA aplikace, které jsou součástí Engineering Package, získáte zde společně s dokumentací k jednotlivým aplikacím. Standardy, katalogy, typy závitů, startovací modely a popis nastavení získáte z databáze KVS. Není nutné přihlášení do systému, ale je nutné připojení. Potřebné dokumenty naleznete v sekci CATIA: Specifická nastavení CATIA pro ŠKODA AUTO a.s. Popis nastavení (CATSettings) je uložen v souboru "Nastaveni_CATIA_V5_R19.xls" (více než 1300 řádků) a tato nastavení je nutné ručně vytvořit, nejlépe jako referenční. Popis instalace Popis instalace CAA aplikací naleznete zde (odkaz je také u každé aplikace). Instalace dokumentů získaných z KVS se provádí standardními metodami administrace CATIA V5, tak jak se uvádí např. na školeních "CATIA V5 Administration". Upozornění Výše uvedené odkazy směřují na webové stránky T-Systems. Pokud by došlo k jejich změně, je nutné uvedené dokumenty dohledat. Seznam odkazů:

6 Kontrola instalace 1 Kontrola instalace 1. Nastavení Škoda Nastavení CATIA (CATSettings) Kompletní nastavení je možné zkontrolovat podle dokumentu "Nastaveni_CATIA_V5_R19.xls". Zde je jako příklad znázorněna stránka General-Document. Měla by vypadat stejně jako na obrázku (včetně pořadí řádků v seznamech).

7 Kontrola instalace 2 Výkresové standardy Při vytvoření nového výkresu je možné vybrat standardy CEG1 a CEG2:

8 Kontrola instalace 3 Výkresová razítka V novém výkresu je možné vytvořit VW razítka. Po aktivaci "Sheet Background" musí funkce "Frame and Title Block") nabízet rámečky: P_RAHMEN_VW_AUDI_1_2_0 COLORADO_RAHMEN_VW_AUDI_1_2_0 FE_Rahmen_VW_AUDI_1_2_0 PRINZIPSCHNITTE_RAHMEN_VW_AUDI_1_2_0

9 Kontrola instalace 4 Katalog Pomocí nástroje "Catalog Browser" je možné otevřít předdefinovaný VW_AUDI_RAHMEN katalog: Další katalogy je možné otevřít použitím funkce "Open another catalog" přímo z okna "Catalog Brovser" (s využitím logických jmen DLNAME).

10 Kontrola instalace 5 Startovací modely STRUCTURE PARTS, katalogy, rámečky Je možné otevřít pomocí File-Open složku "STRUCTURE PARTS": Nejlépe ve vhodné struktuře:

11 Kontrola instalace 6 Závitové standardy Nejdříve je nutné udělat objemové těleso, v něm díru a na ní pak závit. Typů závitů definovaných v prostředí Škoda je celá řada:

12 Kontrola instalace 7 2. Nastavení CAA aplikací Panely nástrojů Při otevření vhodného dokumentu se objeví panely nástrojů. CATPart: CATDrawing: Pokud se objeví informace o nedostupnosti licence, je potřeba správně nastavit konektivitu na licenční server nebo licenční soubor.

13 Kontrola instalace 8 NTools Ve funkce NTool New ( formátu. ) vyberte nový CATPart a vyplňte požadované informace ve správném Bude vygenerován dokument se správnou strukturou a pojmenováním, jak je vidět na obrázku:

14 Kontrola instalace 9 Aplikace NTool (celá sada funkcí) obsahuje podrobnou nápovědu. Pokud je instalace korektní, stisknutím klávesy F1 při zobrazeném NTool dialogu bude v internetovém prohlížeči zobrazen popis právě používané funkce:

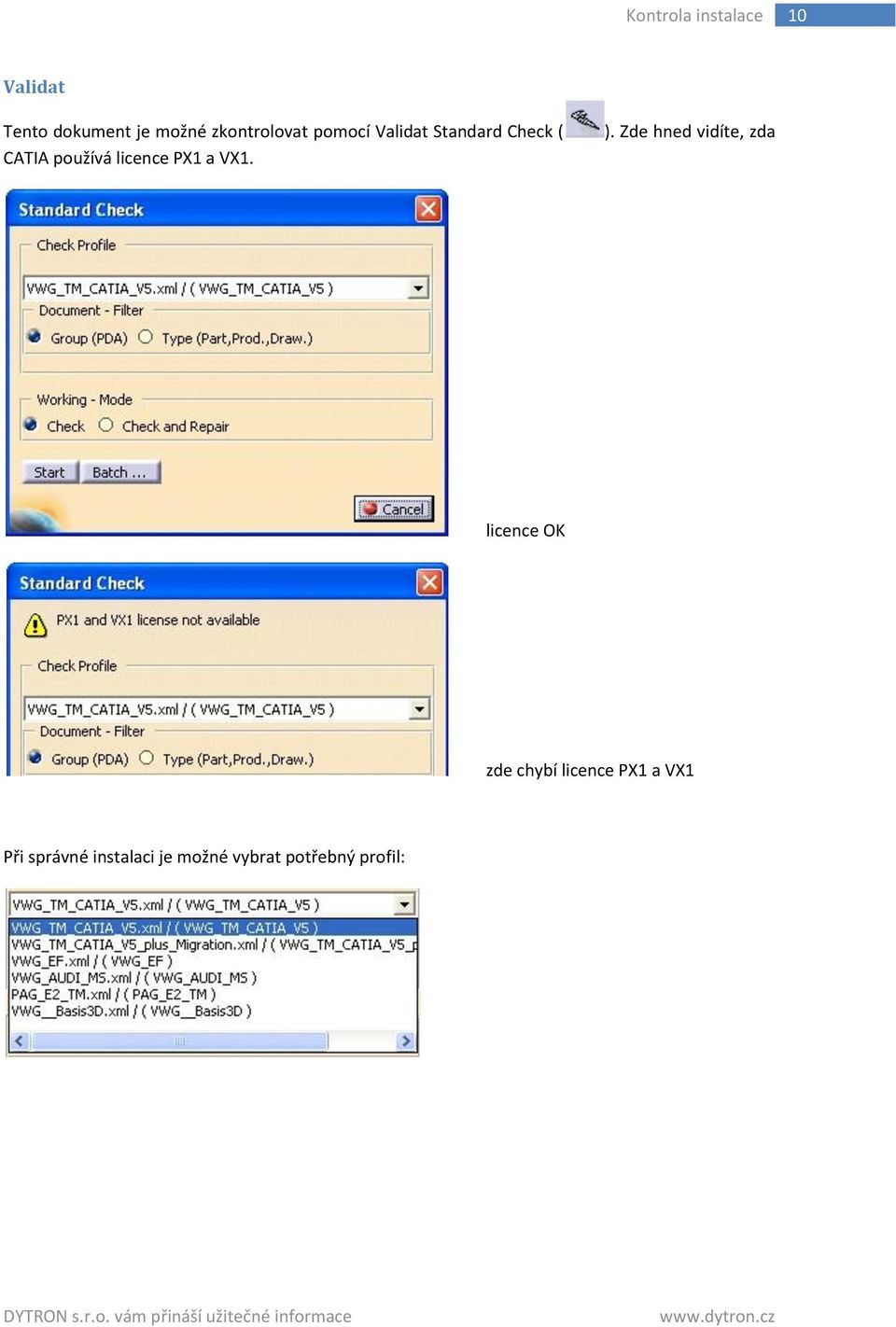

15 Kontrola instalace 10 Validat Tento dokument je možné zkontrolovat pomocí Validat Standard Check ( CATIA používá licence PX1 a VX1. ). Zde hned vidíte, zda licence OK zde chybí licence PX1 a VX1 Při správné instalaci je možné vybrat potřebný profil:

16 Kontrola instalace 11 Výsledkem je dokument obsahující informace o kontrole:

17 Kontrola instalace 12 Také Validat obsahuje HTML dokumentaci. Tentokrát ale není k jednotlivým funkcím, ale popisuje výsledky kontroly: Použití "Criterion Description" musí při správné instalaci zobrazit popis:

18 Kontrola instalace 13 NetLine Aplikace NetLine vytváří síť v dokumentu typu CATDrawing. Funkce "create a net" ( v novém dokumentu (např. velikost A3, standard CEG2) požadovanou síť (zde 10mm): )vytvoří (je nutné určit pozici sítě)

19 Kontrola instalace 14 OutGen Pro ověření funkčnosti OutGen je možné použít funkci "Automatic OutGen" ( z přiložených testovacích dokumentů CATPart: ) na jeden

20 Kontrola instalace 15 Po použití "Auto Declaration" a "Generate OUT":

21 Kontrola instalace 16 Také OutGen obsahuje podrobnou nápovědu a pokud je instalace korektní, stisknutím klávesy F1 při zobrazeném dialogu bude v internetovém prohlížeči zobrazen popis právě používané funkce:

22 Kontrola instalace 17 KVS plugin KVS-Plugin vyžaduje, aby každý uživatel měl ve svém profilu vlastní konfiguraci parametrů připojení do databáze KVS. Před používáním je nutné tyto textové konfigurační soubory vytvořit. Pokud je vše nastaveno korektně, funkce "Information about KVS-Exchange Folder" ( bez chybových hlášení: ) proběhne stejně jako zobrazení informací o aplikaci KVS-Plugin ( ):

23 Kontrola instalace Závěr Věříme, že výše uvedené informace Vám pomohou.
