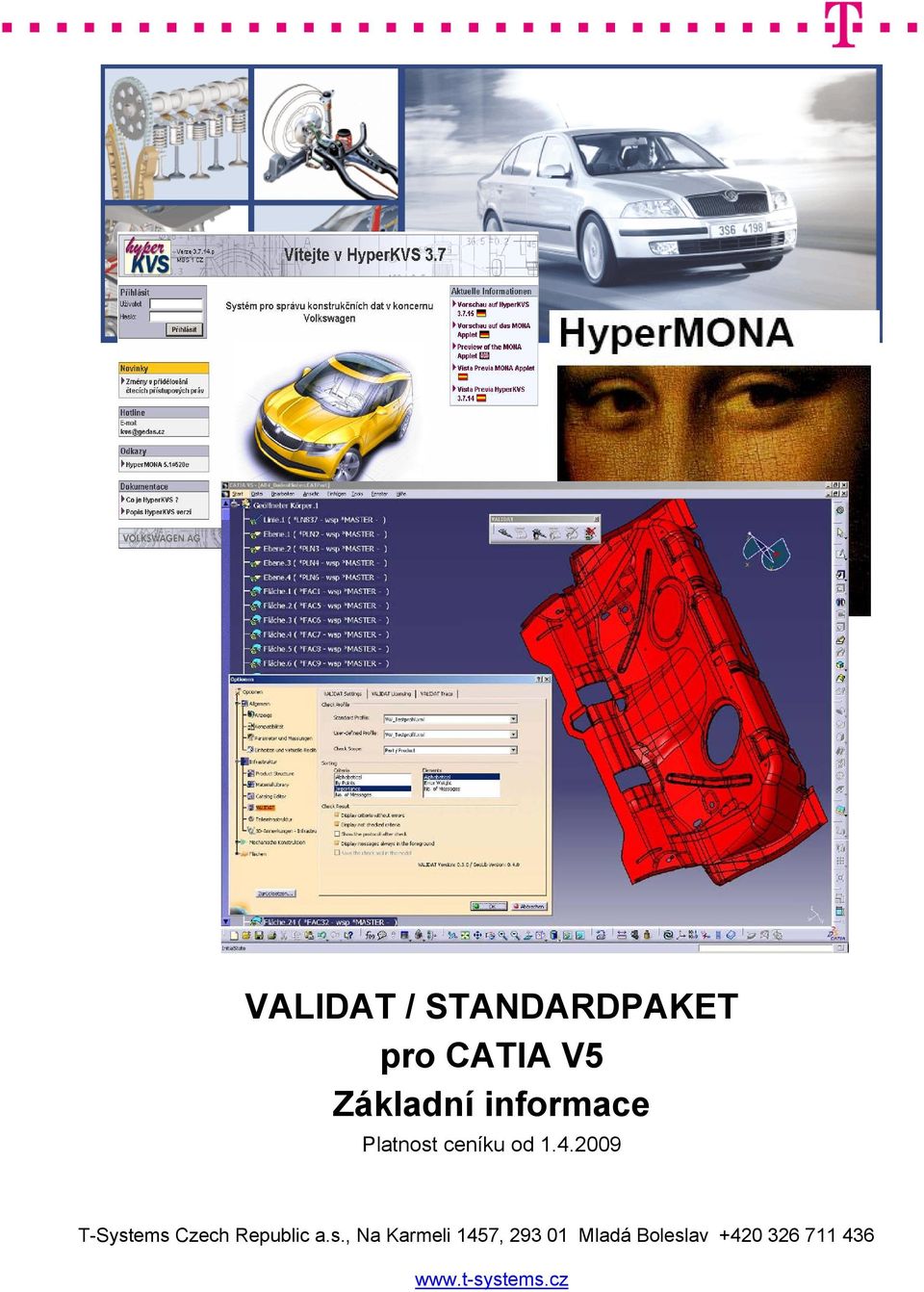

1 VALIDAT / STANDARDPAKET pro CATIA V5 Základní informace Platnost ceníku od

2 VALIDAT V5 Program je určen ke kontrole kvality CAD dat vytvářených v systému CATIA V5. Kontrolní kritéria byla sestavena na základě standardů mezinárodní organizace SASIG PDQ (geometrická kritéria) a norem VW (organizační kritéria). VALIDAT je plně integrován v CAD systému CATIA V5 jako CAA aplikace. Grafické znázornění výsledků kontroly a výstupní protokol umožňují rychlou a přesnou lokalizaci nevyhovujících CAD elementů a jejich následnou úpravu. Nová verze aplikace VALIDAT je nabízena ve dvou licenčních variantách v závislosti na požadované funkcionalitě: BASIC omezený seznam kontrolních kritérií a automatických oprav. PROFESSIONAL plná funkcionalita všech kontrolních kritérií a možnost využívat všechny nabízené automatické opravy. Ostatní nadstavbové aplikace pro CATIA V5 STANDARDPAKET Sestava aplikací NTOOL, Netline, KVS Plugin, OUTGEN, a N3O, umožňujících vytvoření korektních dat v rámci koncernu VW ENGINEERING PACKAGE V5 Engineering package V5 v současné době obsahuje následující aplikace: - NTOOL, Netline, KVS Plugin, OUTGEN, N3O a VALIDAT (licence Basic) 2

VALIDAT je plně integrován v CAD systému CATIA V5 jako CAA aplikace.

3 NTOOL - funkce pro tvorbu názvů souborů v souladu s pravidly uvedenými v koncernové normě VW. Správný název souboru je vyžadován při ukládání dat do systému HyperKVS. Netline - funkce, která umožňuje vytvořit ve výkresech síťové linky. Síťové linky je možné vytvářet nejen v různých pohledech, ale i v libovolných řezech. U síťových linek lze nastavit libovolný odstup, ve ŠKODA AUTO a.s. je používán odstup 100 mm (tzv. stovková síť). Vygenerované síťové linky jsou automaticky opatřeny odpovídajícím popisem. KVS Plugin - jedná se o aplikaci integrovanou do CATIA V5. KVS Plugin slouží ke kontrole struktury dat a k přímému ukládání CAD dat do systému KVS. OUTGEN - usnadňuje tvorbu DMU a PCA adapterů (CATPart - s vybranou mrtvou geometrii), které konstruktér poskytuje dalším uživatelům CAD dat. Tuto aplikaci je možné použít pro soubory typu CATPart / CATProduct, které byly vytvořeny za pomocí funkce NTOOL (NTOOL profil RD_GENERAL ), přičemž díly (CATPart) by měli být vytvořeny ve VW Structurepart a podle metodik VW. Info, download Informace o aplikacích určených pro systém CATIA V5 jsou umístěny na www stránce ServiceNet viz následující odkaz: Suite/Product-Design Ceny V příloze tohoto dokumentu naleznete ceníky aplikací pro rok 2009 se sazbami pro nákup licencí, jejich pronájem a převod licencí na nové ID. Ceny odpovídají částkám uvedeným na ServiceNetu v měně Euro a jsou uvedeny bez zákonného DPH. 3

U síťových linek lze nastavit libovolný odstup, ve ŠKODA AUTO a.s. je používán odstup 100 mm (tzv. stovková síť). Vygenerované síťové linky jsou automaticky opatřeny odpovídajícím popisem.

4 Další informace Nástup CATIA V5 a ostatních souvisejících aplikací je pro mnoho uživatelů velikou a mnohdy obtížnou změnou v zažitém postupu vytváření CAD dat. Navíc je oblast kvality CAD dat a s ní spojené požadavky pro ukládání do HyperKVS neustálým a stále se zpřísňujícím procesem. Z tohoto důvodu nabízíme Vám, našim zákazníkům a partnerům, možnost předání našich zkušeností od prezentace aplikací ve Vaší firmě, přes školení u nás, až po telefonické konzultace. Věříme, že tento individuální přístup bude přínosem zejména pro Vaši informovanost a především pro kvalitu Vámi vytvářených CAD dat. PX1 a VX1 VALIDAT od verze umožňuje provádět strukturální analýzu CAD dat vytvářených v systému CATIA V5. Pro tuto analýzu je však nezbytné vlastnit licenci PX1 a zároveň VX1. Licenci PX1 Vám zajistí Váš dodavatel systému CATIA. Jedná se o licenci produktu fy. Dassault Systemes. Licenci VX1, která je na rozdíl od licence PX1 bezplatná, Vám poskytneme my, společnost T-systems. PX1 licence je dále nutná pro plnou funkcionalitu aplikace NTOOL (pro funkci NTool Send To a NTool Save Management). Nicméně i bez licencí PX1/VX1 s přihlédnutím k výše zmíněným omezením jsou oba nástroje (VALIDAT a NTOOL) funkční. Kontakty Prodej, ceny, prezentace, info Ing. Jan Horák jan.horak@t-systems.cz Technická podpora, školení Ing. Karel Dlask karel.dlask@t-systems.cz 4

Z tohoto důvodu nabízíme Vám, našim zákazníkům a partnerům, možnost předání našich zkušeností od prezentace aplikací ve Vaší firmě, přes školení u nás, až po telefonické konzultace.

5 Příloha 1 - ceník VALIDAT V5 VALIDAT V5 může být pronajmut jako licence oproti ročnímu poplatku za užívání zakoupen při současném uzavření servisní smlouvy o údržbě Pronájem licence / rok Pronájem /1 rok ( ) každá další licence ( ) Nodelock Basic 350,00 220,00 Nodelock Professional 1400, ,00 Floating Basic 600,00 220,00 Floating Professional 2600, ,00 Standort Basic (firemní) 3100, ,00 Standort Professional (firemní) 9800, ,00 Nákup licence Nákup ( ) Nákup každá další licence ( ) Nákup Nodelock Basic 1100,00 700,00 Nodelock Professional 4200, ,00 Floating Basic 1800,00 700,00 Floating Professional 7600, ,00 Standort Basic (firemní) 9300, ,00 Standort Professional (firemní) 29300, ,00 5

Standort Basic (firemní) 3100,00 1000,00 Standort Professional (firemní) 9800,00 3200,00 Nákup licence Nákup ( ) Nákup každá další licence ( ) Nákup Nodelock Basic 1100,00 700,00

6 Udržovací poplatky / rok (povinné při zakoupení licence a uzavření servisní smlouvy) Poplatek /1 rok ( ) Poplatek / 1 rok každá další licence ( ) Poplatek / 1 rok Nodelock Basic 220,00 140,00 Nodelock Professional 830,00 750,00 Floating Basic 360,00 140,00 Floating Professional 1520,00 750,00 Standort Basic (firemní) 1900,00 300,00 Standort Professional (firemní) 5900, ,00 Převod licence na nové ID převod licence na nové ID je zpoplatněn částkou 195,- Euro STANDARDPAKET Standardpaket je k dispozici za roční poplatek (pronájem licence), který obsahuje: dodávku SW a manuálu (jako Download z internetových stránek) dodávku licenčních souborů ( em) informování o SW Updatech a jejich uvolnění Pronájem / 1 rok ( ) každá další licence( ) Nodelock 350,00 220,00 Floating 600,00 220,00 Standort (firemní) 3.100, ,00 Převod licence na nové ID převod licence na nové ID je zpoplatněn částkou 195,- Euro 6

licence na nové ID převod licence na nové ID je zpoplatněn částkou 195,- Euro STANDARDPAKET Standardpaket je k dispozici za roční poplatek (pronájem licence), který obsahuje: dodávku SW a manuálu

7 ENGINEERING PACKAGE V5 Engineering package V5 je k dispozici za roční poplatek (pronájem licence), který obsahuje: dodávku SW a manuálu (jako Download z internetových stránek) dodávku licenčních souborů ( em) informování o SW Updatech a jejich uvolnění Pronájem / 1 rok ( ) každá další licence( ) Nodelock 700,00 440,00 Floating 1.200,00 440,00 Standort (firemní) 6.200, ,00 Převod licence na nové ID převod licence na nové ID je zpoplatněn částkou 195,- Euro NÁLEŽITOSTI OBJEDNÁVKY: typ a množství licencí operační systém (AIX, HP-UX, IRIX, SUNOS, WINDOWS), fakturační adresa DIČ telefon / fax pro Nodelock Licenci - Target ID příslušné pracovní stanice pro Floating Licenci - Target ID příslušného serveru Target ID příslušné Unix / Windows stanice nebo serveru získáte následujícím způsobem: A.) spuštěním utility dodávané se softwarem pro instalaci licenčního serveru FLEXIm. Formát příkazu je: / lmutil lmhostid B.) v systému IRIX: sysinfo-s (musí být dále zkonvertováno do hexadecimální podoby) v systému AIX: uname -m (bez prvních a posledních dvou nul) v systému SOLARIS: hostid v systému HP-UX: uname -i (musí být dále zkonvertováno do hexadecimální podoby) v systému WINDOWS: lmutil lmhostid (je možné použít i GUI-utilitu "lmtools") Těšíme se na spolupráci s Vámi! team PLM 7
