Bezdrátová Meteorologická stanice s barevným displejem a dlouhým dosahem. Uživatelský manuál

Transkript

1 Bezdrátová Meteorologická stanice s barevným displejem a dlouhým dosahem Uživatelský manuál Děkujeme za zakoupení meteorologické stanice nové generace s barevným displejem. Stanice byla navržena podle posledních poznatků a s moderními součástkami, takže stanice dokáže provádět přesnější měření atmosférického tlaku. Stanice dovede měřit vnitřní/vnější vlhkost, teplotu, teplotní index, rosný bod, stejně tak měsíční fáze. Díky všem měřením je a díky předpověď počasí přesnější. Hodiny jsou řízeny rádiově. Přečtěte si tento manuál pečlivě aby jste poznali všechny možnosti a funkce tohoto nového produktu. Názvy a funkce tlačítek: Při zmáčknutí tlačítka Při podržení tlačítka více jak 3sec CLOCK Čtení času, datumu a dne v týdnu Nastavení hodin a kalendáře ALARM Čtení času buzení, Nastavení času buzení povolení/zakázání buzení UP 1 krok dopředu v nastavování Rychle kupředu Down 1 krok vzad v nastavování Rychle zpět CHANNEL/ Výběr kanálu 1,2,3 automatické Hledání vzdáleného senzoru SEARCH MEMORY Čtení max/min teploty a vlhkosti Smazání paměti HEAT INDEX/ DEW POINT Čtení teplotního indexu a rosného bodu PRESSURE Přepínání jednotek tlaku: hpa, inhg & mb Nastavení nadmořské výšky SNOOZE/LIGHT Pozastavení buzení, větší podsvětlení displeje /SOUND Přehrání nastaveného zvuku počasí Volba zvuku

2 SLEEP přepínání a výběr doby časovače 90-, 60-, 45-, 30- & 15-minut (Tato volba je dostupná pouze jeli připojen adaptér) ZONE Přepínání RC času a časové zóny Nastavení časové zóny C/F přepínání jednotek teploty mezi C a F Požadavek na synchronizaci času s radiovým signálem RESET Reset systému SOUND ON/OFF/EVERY 30/60-MIN SOUND DURATION 10, 30, 60, 120 SEC VOLUME Posuvný přepínač Volba akustické signalizace předpovědi počasí (Tato volba je dostupná pouze jeli připojen adaptér) Volba doby trvání tónu (Tato volba je dostupná pouze jeli připojen adaptér) Nastavení hlasitosti Instalace baterií a adaptéru Vnitřní přijímací jednotka: Hlavní napájecí zdroj: Připojte zástrčku z 6V adaptéru do konektoru na zadní části stanice pro zajištění funkce stanice a trvalé podsvětlení. Záložní napájení: Otevřete krytku prostoru baterií a vložte 3kusy baterií velikosti AA ( tužky ). Při vkládání je nutné dodržet vyznačenou polaritu. Poté zavřete kryt prostoru baterií. Vzdálený senzor: Vyšroubujte šroubky v krytu baterií pomocí malého šroubováku, vložte 2kusy baterií velikosti AAA ( mikrotužky ). Při vkládání je nutné dodržet vyznačenou polaritu. Poté zavřete kryt prostoru baterií a zašroubujte zpět všechny šroubky. Nastavení bezdrátového teploměru-hydrometru: Jako první zapněte přijímací jednotku a až pak bezdrátové (vzdálené) senzory. Nastavte kanál 1 pro první senzor, kanál 2 pro druhý senzor a kanál 3 pro třetí senzor. Stiskněte a držte tlačítko CHANNEL/SEARCH na přijímací (hlavní) jednotce až do doby kdy zapípá (hledání vzdálených senzorů). Stiskněte tlačítko Tx na zadní straně vzdáleného senzoru pro vyslání radiového signálu. V momentu, kdy je radiová komunikace mezi přijímací jednotkou a vzdáleným senzorem úspěšně

3 navázána, zobrazí se teplota a vlhkost u vybraného kanálu. RÁDIOVĚ ŘÍZENÉ HODINY Přijímací (hlavní) jednotka se okamžitě po zapnutí (vložení baterií a/nebo připojení napájecího adaptéru) či resetu pokusí o synchronizaci času. V normálním režimu (provozu) stiskněte tlačítko v krytu baterií pro okamžité hledání synchronizačního radiového signálu. Na displeji se během hledání objeví symbol antény. Pokud tento symbol za chvíli zmizí, není meteorologická stanice v daný okamžik v dosahu synchronizačního rádiového signálu. Zkuste hlavní jednotku přemístit na jiné místo. Neumisťujte hlavní jednotku blízko zařízení, jako jsou televize či mobilní telefony, které svojí činností mohou rušit příjem synchronizačního rádiového signálu. V případě kvalitního příjmu synchronizačního rádiového signálu se na displeji hlavní jednotky objeví symbol antény se znázorněným signálem ( ). Čas je synchronizován pravidelně 1x denně v 01:03. Každý synchronizační cyklus trvá minimálně 2,5minuty, maximálně 10minut. PŘEDPOVĚĎ POČASÍ A TLAK VZDUCHU Meteorologická stanice W160 předpovídá počasí na 12-24hodin dopředu na základě atmosférického tlaku. Oblast pro kterou je předpověď platná je přibližně 30-50km. Pravděpodobnost úspěšné předpovědi počasí založené na měření změn atmosférického tlaku je mezi 70 a 75%. Jelikož předpověď počasí nemůže být nikdy 100% nezodpovídáme za žádné přímé ani nepřímé škody způsobené chybnou předpovědí. SLUNEČNO ČÁSTEČNĚ ZAMRAČENO ZAMRAČENO PRŠÍ BOUŘKA Pro dosažení co možná nejpřesnější předpovědí počasí a zobrazování hodnoty atmosférického tlaku, je nutné nastavit správně Vaši skutečnou nadmořskou výšku. Stiskněte a držte tlačítko PRESSURE pro vstup do nastavování nadmořské výšky. Stiskem tlačítek nebo nastavte Vaši skutečnou nadmořskou výšku. Stiskněte tlačítko PRESSURE pro potvrzení a ukončení nastavování nadmořské výšky. Stiskem tlačítka PRESSURE vyberte požadovanou fyzikální jednotku hpa, inhg & mb v které bude

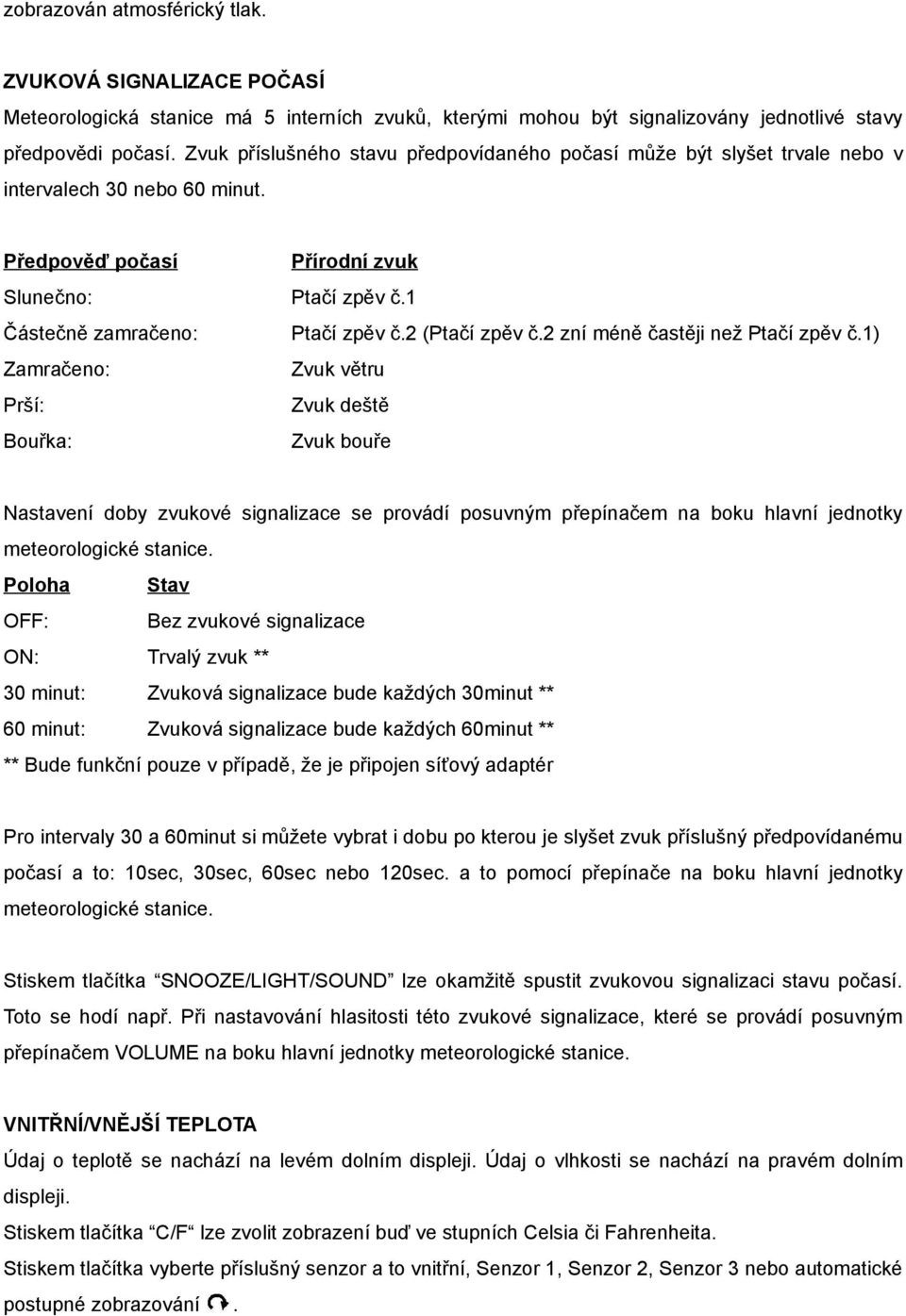

4 zobrazován atmosférický tlak. ZVUKOVÁ SIGNALIZACE POČASÍ Meteorologická stanice má 5 interních zvuků, kterými mohou být signalizovány jednotlivé stavy předpovědi počasí. Zvuk příslušného stavu předpovídaného počasí může být slyšet trvale nebo v intervalech 30 nebo 60 minut. Předpověď počasí Přírodní zvuk Slunečno: Ptačí zpěv č.1 Částečně zamračeno: Ptačí zpěv č.2 (Ptačí zpěv č.2 zní méně častěji než Ptačí zpěv č.1) Zamračeno: Zvuk větru Prší: Zvuk deště Bouřka: Zvuk bouře Nastavení doby zvukové signalizace se provádí posuvným přepínačem na boku hlavní jednotky meteorologické stanice. Poloha Stav OFF: Bez zvukové signalizace ON: Trvalý zvuk ** 30 minut: Zvuková signalizace bude každých 30minut ** 60 minut: Zvuková signalizace bude každých 60minut ** ** Bude funkční pouze v případě, že je připojen síťový adaptér Pro intervaly 30 a 60minut si můžete vybrat i dobu po kterou je slyšet zvuk příslušný předpovídanému počasí a to: 10sec, 30sec, 60sec nebo 120sec. a to pomocí přepínače na boku hlavní jednotky meteorologické stanice. Stiskem tlačítka SNOOZE/LIGHT/SOUND lze okamžitě spustit zvukovou signalizaci stavu počasí. Toto se hodí např. Při nastavování hlasitosti této zvukové signalizace, které se provádí posuvným přepínačem VOLUME na boku hlavní jednotky meteorologické stanice. VNITŘNÍ/VNĚJŠÍ TEPLOTA Údaj o teplotě se nachází na levém dolním displeji. Údaj o vlhkosti se nachází na pravém dolním displeji. Stiskem tlačítka C/F lze zvolit zobrazení buď ve stupních Celsia či Fahrenheita. Stiskem tlačítka vyberte příslušný senzor a to vnitřní, Senzor 1, Senzor 2, Senzor 3 nebo automatické postupné zobrazování.

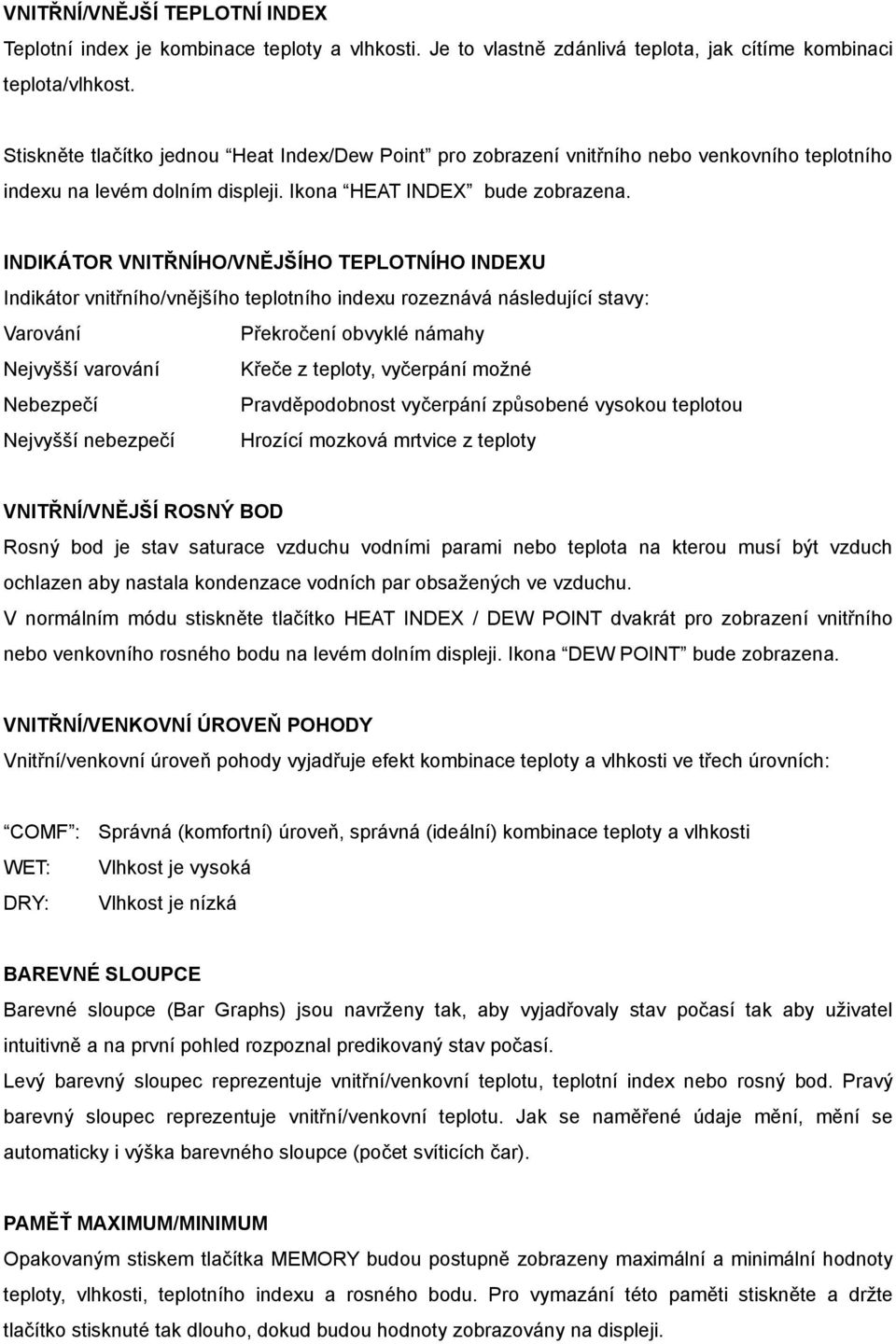

5 VNITŘNÍ/VNĚJŠÍ TEPLOTNÍ INDEX Teplotní index je kombinace teploty a vlhkosti. Je to vlastně zdánlivá teplota, jak cítíme kombinaci teplota/vlhkost. Stiskněte tlačítko jednou Heat Index/Dew Point pro zobrazení vnitřního nebo venkovního teplotního indexu na levém dolním displeji. Ikona HEAT INDEX bude zobrazena. INDIKÁTOR VNITŘNÍHO/VNĚJŠÍHO TEPLOTNÍHO INDEXU Indikátor vnitřního/vnějšího teplotního indexu rozeznává následující stavy: Varování Překročení obvyklé námahy Nejvyšší varování Křeče z teploty, vyčerpání možné Nebezpečí Pravděpodobnost vyčerpání způsobené vysokou teplotou Nejvyšší nebezpečí Hrozící mozková mrtvice z teploty VNITŘNÍ/VNĚJŠÍ ROSNÝ BOD Rosný bod je stav saturace vzduchu vodními parami nebo teplota na kterou musí být vzduch ochlazen aby nastala kondenzace vodních par obsažených ve vzduchu. V normálním módu stiskněte tlačítko HEAT INDEX / DEW POINT dvakrát pro zobrazení vnitřního nebo venkovního rosného bodu na levém dolním displeji. Ikona DEW POINT bude zobrazena. VNITŘNÍ/VENKOVNÍ ÚROVEŇ POHODY Vnitřní/venkovní úroveň pohody vyjadřuje efekt kombinace teploty a vlhkosti ve třech úrovních: COMF : WET: DRY: Správná (komfortní) úroveň, správná (ideální) kombinace teploty a vlhkosti Vlhkost je vysoká Vlhkost je nízká BAREVNÉ SLOUPCE Barevné sloupce (Bar Graphs) jsou navrženy tak, aby vyjadřovaly stav počasí tak aby uživatel intuitivně a na první pohled rozpoznal predikovaný stav počasí. Levý barevný sloupec reprezentuje vnitřní/venkovní teplotu, teplotní index nebo rosný bod. Pravý barevný sloupec reprezentuje vnitřní/venkovní teplotu. Jak se naměřené údaje mění, mění se automaticky i výška barevného sloupce (počet svíticích čar). PAMĚŤ MAXIMUM/MINIMUM Opakovaným stiskem tlačítka MEMORY budou postupně zobrazeny maximální a minimální hodnoty teploty, vlhkosti, teplotního indexu a rosného bodu. Pro vymazání této paměti stiskněte a držte tlačítko stisknuté tak dlouho, dokud budou hodnoty zobrazovány na displeji.

6 INDIKÁTOR VÝVOJE TEPLOTY A VLHKOSTI Ikony budou indikovat stoupající trend, setrvalý stav či klesající trend jestliže se teplota změní či nezmění o více jak 1 C (respektive 2 F) během jedné hodiny. HODINY A KALENDÁŘ Stiskněte tlačítko CLOCK pro přepnutí zobrazení mezi časem, kalendářem a dnu v týdnu Podržením tlačítka CLOCK přejdete do nastavovacího režimu, kdy je možné stiskem tlačítek a nastavit a krátkým stiskem tlačítka CLOCK potvrdit hodnoty v následujícím pořadí: Formát zobrazení času 12/24 > Hodiny > Minuty > Rok > formát Den/Měsíc či Měsíc/Den > Měsíc > Datum > KONEC MĚSÍČNÍ FÁZE Měsíční fáze je indikována v souladu s kalendářem. DOMÁCÍ ČASOVÁ ZÓNA, SVĚTOVÝ ČAS Podržením tlačítka ZONE vstoupíme do režimu nastavování světového času. Stiskem tlačítek a nastavíme požadovaný časový posun v rozsahu 12 to +12 hodin mezi domácí časovou zónou a zónou pro kterou chceme zobrazovat světový čas. Krátkým stiskem tlačítka ZONE potvrdíme nastavení. Stiskem tlačítka ZONE přepínáme mezi zobrazením času v domácí časové zóně (čas je nastavován pomocí rádiového signálu) a světovým časem. Symbol ZONE se objeví na displeji pokud je zde zobrazován světový čas. USPÁVÁNÍ POMOCÍ ZVUKŮ Z PŘÍRODY Meteorologická stanice umožňuje přehrávání interních zvuků z přírody po nastavenou dobu. Zvuky jsou shodné se zvuky, které signalizují jednotlivé stavy počasí ( Pták č.1, Pták č.2, Vítr, Déšť, Bouře). Stiskem tlačítka SLEEP aktivujete časovač na dobu 90 minut, po kterou bude příslušný zvuk přehráván. Opakovaným stiskem tlačítka SLEEP lze vybrat vhodný čas z následujících možností: 90 minut, 60 minut, 45minut, 30minut, 15minut a vypnuto ( OFF ). Během přehrávání stiskem tlačítka SNOOZE/LIGHT/SOUND můžeme vybírat z zmiňovaných 5 zvuků přírody ( Pták č.1, Pták č.2, Vítr, Déšť, Bouře). Pro nastavení hlasitosti možno použít posuvný přepínač na boku hlavní jednotky. ** Tato funkce je dostupná pouze v případě, že je připojen adaptér

7 NASTAVENÍ ALARMU Stiskem tlačítka ALARM zobrazíme čas buzení (alarmu) Ikona AL. se objeví na displeji. Opětovným stiskem tlačítka ALARM povolíme či zakážeme buzení (alarm). Ikona se objeví na displeji v případě, že funkce alarmu je aktivní. Stiskem a podržením tlačítka ALARM vstoupíme do režimu nastavení času buzení (alarmu). Stiskem tlačítek nebo nastavíme požadovaný čas alarmu a následným stiskem tlačítka ALARM potvrdíme toto nastavení. DOČASNÉ POZASTAVENÍ BUZENÍ A PODSVĚTLENÍ Pro odložení alarmu (buzení) stiskněte tlačítko SNOOZE/ LIGHT/SOUND. Na displeji se zobrazí ikona Zz. Pro zastavení buzení na jeden den stiskněte klávesu ALARM. Stiskněte tlačítko SNOOZE/LIGHT/SOUND pro prodloužení doby podsvětlení v případě, že není připojen adapter. INDIKACE NÍZKÉHO NAPĚTÍ BATERIÍ Indikátor nízkého napětí baterie je umístěn jak na hlavní (přijímací) jednotce tak i na vzdálených senzorech. V případě indikace nízkého napětí baterií tyto baterie vyměňte podle dříve popsaného postupu. NAKLÁDÁNÍ S BATERIEMI V případě potřeby vyměňte v přístroji staré baterie za nové. Používejte pouze typ nebo ekvivalent doporučovaných baterií. Vhodný typ baterií je např. B-LR6 skl.č (velikost AA) a B-LR03 skl.č (velikost AAA) ze sortimentu firmy GM Electronic. Staré či nefunkční baterie likvidujte s ohledem na životní prostředí a platné zákony - odneste staré a nefunkční baterie na sběrná místa aby baterie mohly být ekologicky zlikvidovány SPECIFIKACE Vnitřní teplota: 0 C to + 50 C (+32 F to +122 F) Vnitřní/Venkovní vlhkost: 20% - 99% RH Vzdálený senzor: -20 C to +60 C (-4 F to +140 F) Kanál: max. 3 vzdálené senzory Vysílání: až 75m (246 ft.) v otevřeném prostoru, kmitočet 434 MHz Rozlišení: 0.1 C pro teplotu, 1% pro vlhkost Hodiny: DCF77 Rádiem řízené, při výpadku jsou řízeny krystalem Napájení: 6.0V adaptér a 3ks baterií velikosti AA u hlavní (přijímací) jednotky 2kusy baterií velikosti AAA u vzdáleného senzoru
