2 spalovací motory Spalovací motory III. V tomto vydání Praktické dílny se dostáváme k další části spalovacího motoru a pokračujeme tak již třetím dílem v našem novém seriálu. Po připomenutí základních pojmů, které mají usnadnit porozumění dalšímu textu jednotlivých příloh, jsme se zabývali problematikou klikového mechanismu, konstrukcí pístů i celé pístní skupiny a závěr jsme věnovali bloku motoru, válcům a hlavě válců, která spalovací prostor uzavírá. Logickým postupem se tak dnes dostáváme k dalšímu tématu, kterým jsou ventilové rozvody. Ventilo entilové rozv ozvody ody Obr. 3 Schematické zobra zení motoru s rozvodem HC. Tam a zpět se pohybující setrvačné síly jsou menší než u motoru s rozvodem OHV se stejnou křivkou výkonu. Ventilový rozvod slouží k řízení výměny plynů ve spalovacím prostoru motoru. Pojem výměna plynů zde znamená nasávání směsi paliva se vzduchem, resp. jen vzduchu do pracovního prostoru válce motoru a vypouštění spálených plynů z pracovního prostoru válce motoru do výfukového potrubí. Základním předpokladem správného průběhu výměny těchto náplní je přesné seřízení ventilů, především pak doby začátku a konce jejich otevírání, příp. uzavírání. Přesné nastavení ventilů, vzhledem k okamžité poloze pístu, je závislé na přesnosti seřízení vačkové a klikové hřídele do přesné polohy proti příslušné značce na skříni motoru (obr. 1). Pokud není toto základní nastavení bezchybné, může vést další provoz takového motoru až k jeho destrukci (náraz pístu na otevřený ventil). Ventilový rozvod je pro každý typ motoru konstruován tak, aby se jak sací, tak i výfukové ventily otvíraly a zavíraly vždy ve správném okamžiku. Otvírání a zavírání ventilů obstarává vačková hřídel motoru přímo přes vahadla nebo nepřímo pomocí zdvihátek, přičemž její pohon je zajištěn převodem ozubenými koly, válečkovým řetězem nebo ozubeným řemenem od klikové hřídele. Vzhledem k charakteristice pracovního cyklu čtyřdobého motoru je pak zřejmé, že se vačková hřídel otáčí polovičními otáčkami klikové hřídele (pracovní cyklus motoru trvá 4 zdvihy, tj. dvě otočení klikové hřídele, přičemž ventily se během cyklu otevírají jen jednou). Uspoř pořádání rozv ozvodu odu čtyř yřdobého motor oru Z konstrukčního hlediska lze provedení rozvodů čtyřdobých motorů rozdělit do dvou základních skupin, a sice na motory s vrchním a spodním rozvodem. Přitom se nebere ohled na umístění vačkové hřídele. Obr. 1 Motor s namontovaným ozubeným řemenem a správným nastavením klikové i vačkové hřídele podle značek na skříni motoru. Obr. 2 Schematické zobrazení motoru s rozvodem OHV. Tam a zpět se pohybující setrvačné síly (zdvihátka a dlouhé rozvo dové tyčky) jsou poměrně velké. Pro vysoké otáčky jsou tyto mo tory málo vhodné. Motor ory s horním rozv ozvodem odem Moderní motory mají vrchní rozvod, tzn. že mají zavěšené ventily. Řešení rozvodů motoru s horním rozvodem, u kterého je vačková hřídel uložena pod klikovou skříní a ventily jsou aktivovány prostřednictvím zdvihátek, rozvodových tyček a vahadel, se nazývá OHV (z angl. Over Head Valves, doslovně přeloženo ventily nad hlavou, viz obr. 2). Řešení rozvodů motoru, u kterých je vačková hřídel uložena nahoře, ale ventily jsou i přesto ovládány prostřed- 2 aut

3 Motor ory y se stř třída ídavým rozv ozvodem odem Motory se střídavým rozvodem jsou motory, u nichž jsou sací ventily umístěny jako zavěšené v hlavě válců, výfukové ventily jsou naopak postaveny z boku vedle válců (obr. 12). Obr. 4 Motor s rozvodem CIH (OHC). Krátká zdvihátka v hlavě válců působí na ventily pomocí vahadel. nictvím krátkých zdvihátek a vahadel, je označováno HC (z angl. High Camshaft, vysoká vačková hřídel, viz obr. 3 a 4). Rozvod s vačkovou hřídelí uloženou nad ventily nebo mezi nimi se nazývá OHC (z angl. Over Head Camshaft, vačková hřídel nad hlavou, viz obr. 5 až 8). Hlavy válců u motorů podle obr. 7 a 8 jsou označovány jako hlavy válců s příčným prouděním. U motorů s rozvodem OHC jsou tam a zpět se pohybující setrvačné síly obzvláště malé, proto jsou z hlediska ventilového rozvodu umožněny vysoké otáčky motoru. Obr. 9 a 10 ukazují dva motory Obr. 5 Motor s rozvodem OHC. Vačky na ventily působí pomocí unášecích vahadel. s horním rozvodem a vačkovou hřídelí uloženou v hlavě válců. Motor ory y s dolním rozv ozvodem odem Motory s dolním rozvodem jsou motory, u kterých jsou ventily umístěny vedle válců zboku a na stojato. Tento rozvod se označuje jako SV (Side Valves, stranové ventily). Tyto motory nacházejí použití už jen u stacionárních zařízení nebo u sekaček na trávu (obr. 11). Desmodromický omický rozv ozvod od Motocyklové motory, stejně jako motory závodních vozidel, pracují při velmi vysokých otáčkách (až min -1 ). Díky tomuto speciálnímu rozvodu je dosaženo přesného otevírání a zavírání ventilů i při vysokých otáčkách a tím i optimálního výkonu motoru. Zavírání ventilů probíhá nuceně pomocí další vačkové hřídele. U dvou- a čtyřventilové technologie pro motocyklové motory používané Obr. 6 Motor s rozvodem OHC. Vačky působí na ventily prostřednictvím hrníčkových zdvihátek. Všechny ventily tohoto motoru jsou umístěny v řadě. Obr. 7 Motor s rozvodem OHC. Vačková hřídel působí na ven tily uspořádané do V prostřed nictvím zdvihátek. Na jedné straně jsou umístěny všechny sací, na druhé všechny výfuko vé ventily. Obr. 8 Motor s rozvodem OHC. Dvě nahoře uložené vačkové hří dele působí pomocí hrníčkových zdvihátek na ventily uspořádané do V. Jedna vačková hřídel ovlá dá všechny sací, druhá všechny výfukové ventily. Obr. 9 Motor s rozvodem OHC (BMW). Řetězem pohá něná vačková hřídel ovládá ventily pomocí zdvihátek. společností Ducati jsou sací i výfukové ventily ovládány vždy jednou otvírací a jednou zavírací vačkou (obr. 13). Bez použití vynuceného zavírání ventilů by 3

4 pružina ventilu při velkém zdvihu a vysokých otáčkách motoru neprovedla dostatečně rychlé uzavření ventilu, což se projeví tzv. pískáním ventilů. Zatímco otvírací zdvihátko nemá žádnou pružinu, zavírací má zpětnou pružinu. Ta zabezpečuje, že vahadlo neustále přiléhá k zavírací vačce, a zabraňuje tak nepříjemným klepavým zvukům. Vůle ventilů se seřizuje nastavováním dříků pomocí destiček vždy samostatně pro otvírací i zavírací mechanismus. Vačk ačková hřídel Výr ýroba a vlastnos tnosti ti vačkových vých hřídelí Vačkové hřídele se dnes vyrábějí většinou jako ocelové odlitky, zřídka pak zápustkovým kováním. Dráhy vaček a ložiskové čepy jsou zušlechťovány, broušeny a lapovány. Hřídele jsou uloženy v kluzných ložiscích. Odlehčená konstrukce vačkové hřídele, která se v automobilech běžně nepoužívá, je tvořena ocelovou trubkou. Na ní jsou vačky nasunuty, umístěny do požadované polohy a natvrdo připájeny nebo pevně zalisovány rozšířením hřídele zevnitř pomocí kuželové vložky. Tvar vary y vaček ek Zvláštní pozornost při konstrukci vačkových hřídelí je věnována tvarům vaček. Tvar vačky má zásadní vliv na rychlé otevírání ventilů (i při nejvyšších otáčkách) a velkou odolnost proti otěru. U motorů pro osobní automobily, které mívají vysoké otáčky, nacházejí využití převážně harmonické vačky, které jsou tvořeny oblouky kružnic. Obr. 10 Ventilový rozvod motoru Opel. Vačková hřídel ovládá ventily prostřednic tvím krátkých zdvihátek a vahadel. Vačkové dráhy (boční obrysy) představují výseče kružnic (obr. 14). Jsou-li ventily ovládány vačkou přímo, prostřednictvím vahadel (unášecích vahadel), je možné využít i tangenciálních vaček, protože plocha na unášecím zdvihátku zprostředkovávající přenos tlaků je zakřivená (obr. 15). Na obr. 16 je zobrazen zdvih vačky v závislosti na úhlu otočení klikové hřídele pro harmonickou vačku, působící na ploché zdvihátko. Lze vidět, že se ventil až do největšího zdvihu otvírá a zavírá velmi pozvolně. Ventily Spolu s kroužky ventilových sedel vytvářejí ventily utěsnění pracovního prostoru válce jak vůči sacímu (sací ventily), tak vůči výfukovému (výfukové ventily) potrubí. Základní rozměr ozměry ventilů U motorů s vysokými výkony a otáčkami jsou průměry talířků ventilů voleny co možná největší. Průměr sacího ventilu bývá zpravidla o 10 až 20 % větší než výfukového, protože výfukové plyny válec opouštějí pod tlakem, zatímco palivová směs se musí nasávat. Obr. 11 Motor s rozvodem SV. Obr. 12 Motor se střídavým ventilovým rozvodem. Obr. 13 Desmodromický rozvod (Ducati). A zavírací mechanis mus, B otvírací mechanismus Obr. 14 Harmonická vačka dráhy vaček (B) představují výseče kružnic (r = poloměr kružnice). 4 aut

5 Obr. 15 Tangenciální vačka s unášecím vahadlem vač kové dráhy (F) jsou tečnami základní kružnice (G). Obr. 16 Zdvih vačky v závislosti na úhlu otočení klikové hřídele. Znázorněn je zdvih harmonické vačky (vačka tvořená výsečemi kružnic se zakřivenou drahou vačky a plochým zdvihátkem). Zdvih ventilu se pohybuje kolem 25 % průměru ventilu. Názvy jednotlivých částí ventilu ukazuje obr. 17. Materiály pro o výrobu ventilů Ventily jsou během provozu motoru vystaveny velmi vysokému namáhání, a proto musí vyhovovat následujícím požadavkům: vysoká tepelná odolnost; korozní odolnost proti agresivním produktům spalování; dostatečná vytvrzovatelnost pro dosažení vysoké odolnosti proti opotřebení na konci dříku ventilu; dobré kluzné vlastnosti dříku ve vedení ventilu i při častém nedostatečném mazání. Pracovní teploty sacích ventilů dosahují až 550 C, výfukové ventily jsou ještě teplejší (více než 800 C). Sací ventily jsou většinou monometalové, tzn. že jsou vyrobeny z jednoho materiálu, resp. slitiny pro běžné zatížení z chromkřemíkové oceli, pro vyšší zatížení z chrommolybdenové oceli. Obr. 17 Názvosloví jednotlivých částí ventilu. Obr. 18 Bimetalové ventily. 5

6 Obr. 19 Pancéřování sedla u výfukového ventilu (vlevo), indukčně vytvrzené sedlo u sacího ventilu (vpravo). Výfukové ventily jsou většinou bimetalové, tzn. že jsou zhotoveny ze dvou různých kovů. Spojení obou kovů se provádí třecím nebo tupým svarem. Umístění svarového švu (obr. 18) se volí s ohledem na podmínky provozu v motoru. Zatímco dřík ventilu musí vykazovat dobré kluzné vlastnosti a dobrou tepelnou vodivost, musí být spodní díly obzvláště odolné proti tepelnému namáhání, korozi a odolné proti tvorbě okují (žáruvzdorné). Proto se např. pro dřík ventilů používá chromkřemíková ocel (do 800 C), resp. chromkobaltwolframová ocel (nad 800 C). Spodní díl je vyroben pro běžné zatížení z chrommangankřemíkové oceli, pro vyšší zatížení z niklchromové oceli. Životnost ventilů může být ještě vylepšena indukčním vytvrzením nebo pancéřováním v sedle a na konci dříku. Pancéř ancéřování sedla ventilu Tato úprava je zpravidla vyžadována u výfukových ventilů, protože ty jsou obzvláště ohrožovány termickým, mechanickým i chemickým namáháním. Materiál pro pancéřování se na talířek ventilu nanáší většinou navařováním v ochranné atmosféře. Jako pancéřovací materiál se většinou doporučuje Stellit F, který se v podstatě skládá z 37 % kobaltu, 22 % niklu, 25 % chromu a 12 % wolframu. Sací ventily u motorů pro vysoké zatížení mohou být na sedle ventilu zpevněny indukčním vytvrzením, čímž se zabraňuje jejich vytlučení obávaného opotřebení ventilů (obr. 19). Duté ventily plněné sodíkem Při provozu vysokovýkonných a vícepalivových motorů jsou výfukové ventily namáhány obzvláště vysokým termickým zatížením. Na rozdíl od ventilů s plným dříkem je možné pomocí dutých ventilů podstatně snížit pracovní teplotu výfukových ventilů. Tím se dosahuje menší náchylnosti ke korozi a dlouhé životnosti. Obr. 20 Duté ventily. Dutý prostor ventilu je asi z 60 % vyplněn kovovým sodíkem, který se taví při 97 C a odvádí teplo z talířku ventilu do jeho dříku. Teplota hlavy výfukového ventilu se tak sníží o 60 až 120 C. Tímto rychlým odvedením tepla ze středu talířku se odstraní zdroje případného samovzněcování palivové směsi. Duté ventily mohou být zhotoveny jak v mono-, tak i v bimetalovém provedení. Na jejich vnějším vzhledu je možné rozpoznat, že průměr konce dříku je menší než průměr dříku ventilu (obr. 20). Při i šrotování výfukových vých ven- tilů plněných sodíkem je třeba dbát bezpečnostních předpisů. Obr. 21 Různá provedení konců dříků ventilů. Neodborné zacházení s ventily plněnými sodíkem vede k nebezpečí výbuchu. Tyto ventily se nesmí použít pro přepracovávání na nástroje nebo pro přetavování bez předcházejícího odstranění sodíkové náplně. Při odstraňování sodíkové náplně se vyžaduje velká opatrnost, protože sodík ve spojení s vodou reaguje výbuchem. Plynný vodík vznikající při této rekci může způsobit požár. Dřík ventilu Chromování dříků ventilů zabraňuje vyšší náchylnosti k zadírání ve vedení ventilu. Kromě toho dovoluje zmenšení montážní vůle. Zvláště výhodná jsou pro tyto ventily litinová vedení. Konce dříků ventilů jsou vystaveny vysokému namáhání působením vahadel nebo zdvihátek. Aby se zabránilo jejich opotřebení, bývají navíc vytvrzovány. Jsou-li konce dříku z nevytvr- 6 aut

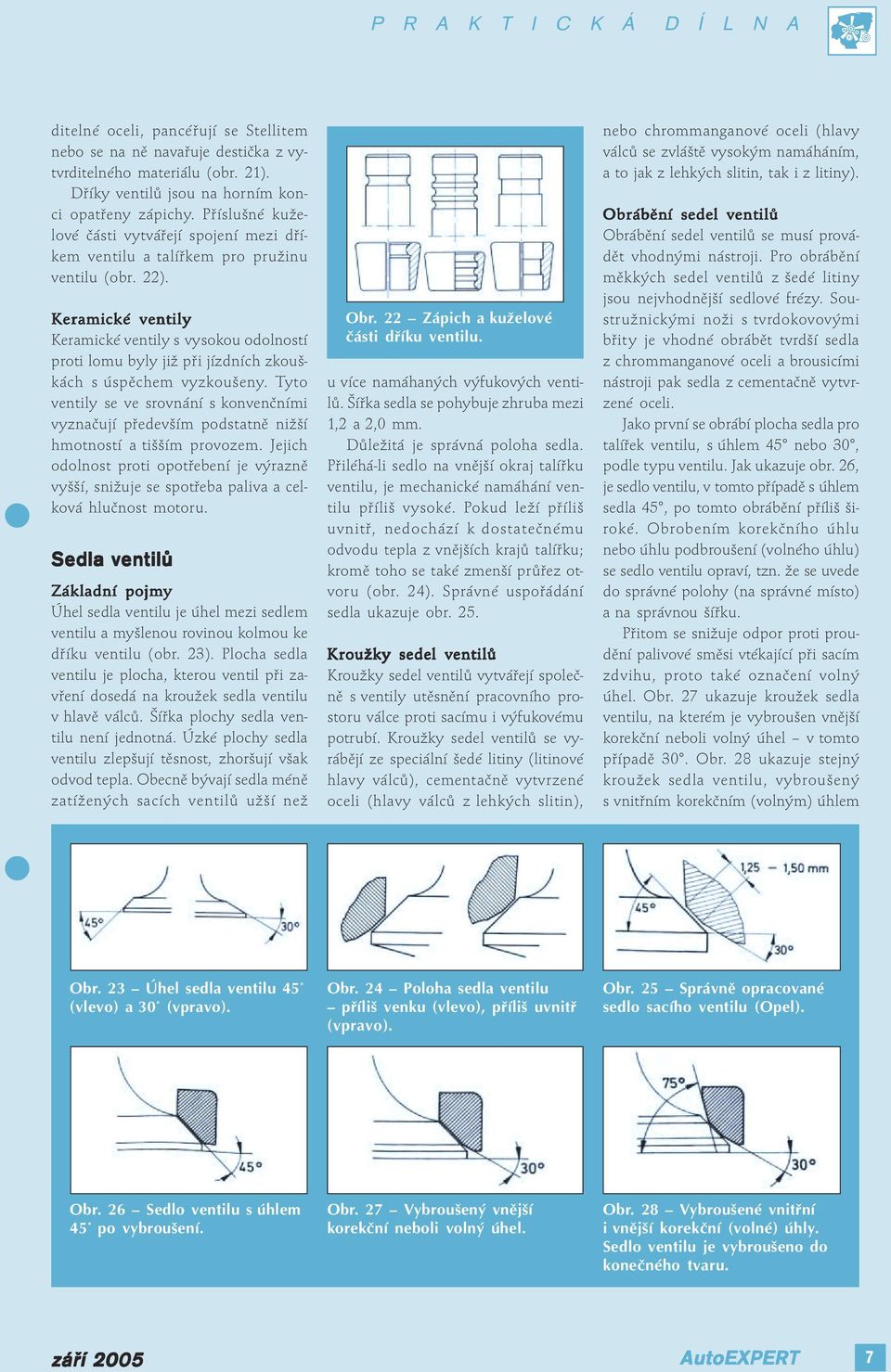

7 ditelné oceli, pancéřují se Stellitem nebo se na ně navařuje destička z vytvrditelného materiálu (obr. 21). Dříky ventilů jsou na horním konci opatřeny zápichy. Příslušné kuželové části vytvářejí spojení mezi dříkem ventilu a talířkem pro pružinu ventilu (obr. 22). Ker eramické ventily Keramické ventily s vysokou odolností proti lomu byly již při jízdních zkouškách s úspěchem vyzkoušeny. Tyto ventily se ve srovnání s konvenčními vyznačují především podstatně nižší hmotností a tišším provozem. Jejich odolnost proti opotřebení je výrazně vyšší, snižuje se spotřeba paliva a celková hlučnost motoru. Sedla ventilů Základní pojm jmy Úhel sedla ventilu je úhel mezi sedlem ventilu a myšlenou rovinou kolmou ke dříku ventilu (obr. 23). Plocha sedla ventilu je plocha, kterou ventil při zavření dosedá na kroužek sedla ventilu v hlavě válců. Šířka plochy sedla ventilu není jednotná. Úzké plochy sedla ventilu zlepšují těsnost, zhoršují však odvod tepla. Obecně bývají sedla méně zatížených sacích ventilů užší než Obr. 22 Zápich a kuželové části dříku ventilu. u více namáhaných výfukových ventilů. Šířka sedla se pohybuje zhruba mezi 1,2 a 2,0 mm. Důležitá je správná poloha sedla. Přiléhá-li sedlo na vnější okraj talířku ventilu, je mechanické namáhání ventilu příliš vysoké. Pokud leží příliš uvnitř, nedochází k dostatečnému odvodu tepla z vnějších krajů talířku; kromě toho se také zmenší průřez otvoru (obr. 24). Správné uspořádání sedla ukazuje obr. 25. Kroužky sedel ventilů Kroužky sedel ventilů vytvářejí společně s ventily utěsnění pracovního prostoru válce proti sacímu i výfukovému potrubí. Kroužky sedel ventilů se vyrábějí ze speciální šedé litiny (litinové hlavy válců), cementačně vytvrzené oceli (hlavy válců z lehkých slitin), nebo chrommanganové oceli (hlavy válců se zvláště vysokým namáháním, a to jak z lehkých slitin, tak i z litiny). Obrábění sedel ventilů Obrábění sedel ventilů se musí provádět vhodnými nástroji. Pro obrábění měkkých sedel ventilů z šedé litiny jsou nejvhodnější sedlové frézy. Soustružnickými noži s tvrdokovovými břity je vhodné obrábět tvrdší sedla z chrommanganové oceli a brousicími nástroji pak sedla z cementačně vytvrzené oceli. Jako první se obrábí plocha sedla pro talířek ventilu, s úhlem 45 nebo 30, podle typu ventilu. Jak ukazuje obr. 26, je sedlo ventilu, v tomto případě s úhlem sedla 45, po tomto obrábění příliš široké. Obrobením korekčního úhlu nebo úhlu podbroušení (volného úhlu) se sedlo ventilu opraví, tzn. že se uvede do správné polohy (na správné místo) a na správnou šířku. Přitom se snižuje odpor proti proudění palivové směsi vtékající při sacím zdvihu, proto také označení volný úhel. Obr. 27 ukazuje kroužek sedla ventilu, na kterém je vybroušen vnější korekční neboli volný úhel v tomto případě 30. Obr. 28 ukazuje stejný kroužek sedla ventilu, vybroušený s vnitřním korekčním (volným) úhlem Obr. 23 Úhel sedla ventilu 45 (vlevo) a 30 (vpravo). Obr. 24 Poloha sedla ventilu příliš venku (vlevo), příliš uvnitř (vpravo). Obr. 25 Správně opracované sedlo sacího ventilu (Opel). Obr. 26 Sedlo ventilu s úhlem 45 po vybroušení. Obr. 27 Vybroušený vnější korekční neboli volný úhel. Obr. 28 Vybroušené vnitřní i vnější korekční (volné) úhly. Sedlo ventilu je vybroušeno do konečného tvaru. 7

8 Hlavy válců ze speciální šedé litiny se zjemněným zrnem jsou někdy vyrobeny jen z jednoho kusu, tzn. že v nich nejsou zasazeny ani speciální kroužky sedel ventilů ani vedení ventilů. rozvodové doby, a proto se ventily u motorů závodních automobilů (až do min -1 ) zavírají pneumaticky pomocí vzduchového polštářku nebo pomocí desmodromického rozvodu. Obr. 29 Úhel sedla ventilu s korekčními (volnými) úhly úhel sedla ventilu 45 (vle vo), úhel sedla ventilu 30 (vpravo). Obr. 30 Pružiny ventilů. Pružina pro motory středního výkonu (vlevo), pružina s 3,5 až 4 závity pro motory s vy sokým výkonem a extrémně velkými obrátkami (vpravo). nyní 75. Sedlo ventilu má jak správnou polohu, tak i správnou šířku. Obr. 29 ukazuje dva příklady správně vybroušeného kroužku sedla ventilu. Mezi úhlem sedla talířku a kroužkem sedla ventilu v hlavě válce bývá často rozdíl 1. Tento rozdíl slouží jen ke zjednodušení broušení, protože v důsledku různých úhlů je vytvořená těsnicí plocha tenká jako čára. Slícování talířku ventilu a kroužku sedla po prvním spuštění motoru probíhá velmi rychle, čímž je dosaženo požadovaného těsnění a šířky sedla, aniž by se plochy sedel ventilů musely s velkou časovou náročností vybrušovat. V tomto případě by se měla při manuálním nastavování vůle ventilu nastavit nejprve nejvyšší dovolená vůle ventilu. Pružin užiny y ventilů Úkolem ventilových pružin je držet ventil zavřený s daným počátečním předpětím a následovat ventil při zavíracím zdvihu vačky vačkové hřídele tak, aby se i při nejvyšších otáčkách motoru včas zavřel. Odhlédneme-li od několika výjimek, zpravidla se používají válcové spirálové pružiny. Čím větší jsou otáčky motoru, tím tvrdší pružiny jsou použity. Dále platí, že čím je pružina tvrdší, tím menší má počet závitů. Na obr. 30 jsou zobrazeny dvě dnes nejobvyklejší pružiny ventilu. Někdy se pro každý ventil používají i dvě soustředně složené pružiny. V takovém případě mají tyto pružiny obrácený směr vinutí, aby nemohlo dojít k vzájemnému zablokování pružin v důsledku jejich náhodného zaklesnutí. Ve většině obecných případů tyto pružiny dokážou ventil velmi dobře zavírat. Až do nepříliš vysokých otáček funguje tento způsob zavírání naprosto bezvadně. Při vyšších otáčkách motoru již ovšem není možné udržovat přesné Zaříz ízení ení pro o otáč táčení ení ventilů Zařízení pro otáčení ventilů se automaticky starají o pravidelné otáčení silně tepelně namáhaných ventilů. K použití těchto zařízení se přistupuje tehdy, pokud nepostačuje přirozené otáčení ventilů v důsledku rezonancí běžícího motoru (obr. 31). Pravidelným krokovým otáčením ventilů se dosahuje vyrovnání rozdílných teplot v důsledku nerovnoměrného ohřívání talířku ventilu, zabránění netěsnosti a vysokoteplotní koroze výfukových ventilů v důsledku jejich zborcení (na nejteplejších místech) a zabránění vzniku usazenin v sedle ventilu. Rozlišuje se mezi následujícími dvěma typy zařízení pro otáčení ventilů: Rotocap k otočení ventilu dochází při otevíracím zdvihu; Rotomat k otočení ventilu dochází při zavíracím zdvihu. V zásadě mohou být obě provedení umístěna nad i pod pružinou ventilu. U rychloběžných motorů se však používá těchto zařízení pod pružinou, aby se co nejvíce zmenšily setrvačné síly Vedení ventilu Od vedení ventilu se požadují dobré kluzné vlastnosti i při nedostačujícím mazání, vysoká tepelná vodivost a velká odolnost proti opotřebení pro zaručení přesného vedení ventilu pro dlouhodobý provoz. Vedení ventilů se vyrábějí z bronzu, šedé litiny nebo spékaných kovů. Vodítko ventilu se do hlavy válců montuje zalisováním nebo tepelným roztažením po nasazení v podchlazeném stavu. Obr. 31 Zařízení pro otáčení ventilů Rotocap. 8 aut

9 pohonu ventilu. Umístění těchto systémů nahoře nachází použití u motorů s poměrně pomalým chodem a u motorů, u kterých je nelze umístit dole z důvodu malého prostoru. Zařízení Rotomat, které je poměrně citlivé na nečistoty, se používá převážně v horním provedení. Vůle ůle ventilů Ventily musí být při všech pracovních stavech motoru schopny dokonale zavírat, aby se zabránilo ztrátám výkonu v důsledku zhoršené komprese a klesajícího spalovacího tlaku a odvedlo se vznikající teplo hlavou válců do chladicí kapaliny. Nedokonale zavírající ventily netěsní. Tím se přerušuje tepelný tok od talířku ventilu na hlavu válce. Touto úzkou štěrbinou následně proudí horké výfukové plyny vysokou rychlostí a mohou tak talířek výfukového ventilu nadměrně ohřívat. U benzinových motorů to může vést k samozápalům, které mohou způsobit poškození pístu. U výfukových ventilů může dojít i k jejich podpálení a tím okamžitě k výrazné ztrátě výkonu motoru. Požadované utěsnění ventilů je při jejich manuálním seřizování možné jen tehdy, když v zavřeném stavu existuje určitá vůle mezi dříkem a ovládacím mechanismem ventilu. Protože se vůle ventilu při kolísající teplotě motoru mění, musí být nastavena (podle údajů výrobce) dostatečně velká. Obr. 33 Hydraulické zařízení pro vyrovná vání vůle ventilů mo toru Opel. Po zavření ventilu vytlačuje tlač ná pružina (F) píst s kulovou hlavou (K) nahoru (šipky ve zvět šeném výřezu). Do tlakové komůrky (D) se otevřeným kuličko vým uzávěrem (V) nasává olej ze zásob níku. Velikost vůle se musí volit taková, aby ventily i přes různou tepelnou roztažnost použitých materiálů i po zmenšení vůle bezpečně těsnily. Příliš velká vůle je příčinou nepříjemných zvuků a rázového zatížení, které zvyšuje opotřebení motoru. Vůle ventilů má vliv na časování otevírání a zavírání ventilů, a tím i na jeho výkon, jízdní vlastnosti, spotřebu paliva a hodnoty škodlivin výfukových plynů. Příliš velká vůle ventilů zkracuje rozvodové doby, tzn. že ventily otvírají později a zavírají dříve. Příliš malá vůle ventilů rozvodové doby prodlužuje, tzn. že ventily otvírají dříve a zavírají později. Manuální seřiz izování vůle ventilů Vůle ventilů se v závislosti na pokynech výrobců seřizuje při studeném nebo na pracovní teplotu zahřátém Obr. 32 Hydraulické zařízení pro vyrovnávání vůle ventilů mo toru Opel. Při otevření ventilu se malé množství prosáklého oleje dostává mezi píst (K) a válec (Z) z tlakového prostoru (šipky ve zvětšeném výřezu). motoru, při motoru v klidu nebo při motoru v chodu. Seřizování samo se podle konstrukce provádí např. pomocí seřizovacího šroubu, výstředníkem se stahovacím šroubem nebo nastavovacími destičkami, přičemž existují i automobily, u kterých se musí vymontovat vačková hřídel (např. Mercedes-Benz 190/2,3 l 16V). Hydraulické vyrovnávání vnávání vůle ventilů Úkolem hydraulického vyrovnávání vůlí ventilů je dokázat, aby vůle ventilu byla při všech provozních podmínkách stále rovná nule a má učinit seřizování vůle ventilů zbytečným i po dlouhé době provozu motoru. Hydraulické vyrovnávání vůle ventilů existuje ve dvou typech provedení. Jedno řešení se objevuje např. u vozidel Opel jako hydrozdvihátko (motory 1,6 3,0 l s litinovou hlavou). Zde se vyžaduje základní seřízení ventilů, tzn. vůle ventilů se nastaví na nulu (při motoru v klidu) a nastavovací šroub se při běžícím motoru ve třech krocích po 90 zašroubuje dovnitř. Druhé řešení je automatické vyrovnávání vůle ventilů motorů s rozvodem OHC (s hliníkovou hlavou). Zde se žádné základní seřízení nevyžaduje. Platí pouze jediná zásada, a sice, že při demontáži hlavy válců se musí ze zařízení pro vyrovnávání vůle ventilů vypustit olej, tzn. je třeba jej nejprve roztáhnout a pak zase stlačit, aby byly ventily po namontování schopny dokonale zavírat. Po spuštění mo- 9

10 Obr. 34 Symetrický rozvodový diagram motoru BMW 320/320A (perioda sání 264 ). Obr. 35 Asymetrický rozvodový diagram motoru BMW V12 (perioda sání 248 ). toru pak samozřejmě nějakou dobu trvá, než se opět dosáhne bezvadného chodu a správného vymezení vůlí. Na obr. 32 je znázorněno zařízení pro vyrovnávání vůle ventilů u motoru Opel. Kyvné nebo vlečné vahadlo ventilu (S) není na hlavě válců uloženo napevno. Spočívá na kulové hlavě pístu (K), která je pohyblivě umístěna na pevně uchyceném válci (Z). Když vačka (N) prostřednictvím vahadla (S) otvírá ventil, působí síla přenášená kulovou hlavou i na píst (K) (šipka v obr. 32). V pevně uchyceném válci (Z) se píst opírá o olej v tlakové komůrce (D). Malé množství oleje přitom prosakuje vzhůru mezi pístem a tlakovým válcem (šipky ve zvětšeném výřezu). Vytlačováním prosáklého oleje z tlakového prostoru (D) v průběhu otvíracího zdvihu by se po zavření ventilu vytvořila mezi vačkou a vahadlem (S) určitá vůle (x) (obr. 33). K tomu ale nedojde, protože pružina (F) tlačí píst s kulovou hlavou (K) nahoru, takže vahadlo neustále přiléhá k vačce. V tlakovém prostoru (D) přitom zvětšení objemu vyvolává sací účinek. Kuličkový uzávěr (V) se zvedá ze sedla proti své pružině a tlakový prostor (D) se vyplňuje olejem ze zásobníku. Když se tlakový prostor (D) naplní, kuličkový uzávěr zásobník oleje zavře. Při dalším otevření ventilu se proces znovu opakuje podle uvedeného popisu. Při otevření ventilu se opět malé množství oleje dostává z tlakové komůrky, je-li ventil zavřený, určité množství tohoto oleje se do tlakové komůrky opět nasává. V každém hydraulickém zařízení pro vyrovnávání vůle ventilů tak existuje malý cirkulační oběh oleje při otvíracím zdvihu vačky se olej z tlakové komůrky dostává jako prosakující a při zavíracím zdvihu vačky se olej nasává ze zásobníku do tlakové komůrky. Obr. 36 Seřízení vačkové hřídele umístěné v klikové skříni. Vač ková hřídel s řetězovým pohonem je umístěna nad klikovou hřídelí (motor OHV). Značky na řetězových kolech klikové i vačkové hří dele musí ležet v ose spojující středy klikové a vačkové hřídele. Tažná větev řetězu musí být napnuta. Časování rozv ozvodu odu čtyř yřdobého motor oru Doby, příp. úhly rozvodu udávají, v jaké úhlové poloze klikové hřídele vzhledem k výchozím mrtvým bodům pístů se sací a výfukové ventily otvírají a zavírají. Názorné zobrazení dob rozvodů, označované jako rozvodový diagram (diagram časování ventilů) jednoho z motorů vozidel BMW, je na obr. 34. Pokud je úhel otevření sání před horní úvratí stejný jako úhel zavření výfuku za horní úvratí a úhel zavření 10 aut

11 Obr. 37 Seřizování vačkové hřídele umístěné v hlavě válců. Vačková hřídel je umístěna nad klikovou hřídelí (motor OHC). Kliková hřídel se nastaví do po lohy, ve které značka na kole kli kové hřídele lícuje s příslušnou protilehlou značkou, umístěnou většinou na skříni motoru (K). Vačkovou hřídelí se otáčí, až značky (N) na vačkové hřídeli a na hlavě válců leží proti sobě. Pak se na volné kolo (R) nasadí řetěz, tak aby spolu po napnutí tažné větve lícovaly upevňovací otvory na řetězovém kole (R) a na vačkové hřídeli. Nakonec se na vačkovou hřídel pomocí příruby namontuje hnací kolo vačkové hřídele (R). sání za dolní úvratí stejný jako úhel otevření výfuku před dolní úvratí, mluvíme o tzv. symetrickém rozvodovém diagramu. Obr. 35 ukazuje asymetrický rozvodový diagram: úhel otevření sání před HÚ je jiný než úhel zavření výfuku za HÚ, stejně jako úhel zavření sání za DÚ a úhel otevření výfuku před DÚ. Úhel, o který se kliková hřídel otočí mezi bodem, kdy se otevírá sání před horní úvratí, a bodem, kdy zavírá výfuk za horní úvratí, se nazývá překrytí ventilů (úhel překrytí nebo překřížení ventilů, příp. střih ventilů) jedná se o krátkou dobu, kdy jsou částečně pootevřeny oba ventily. Sací ventil je tedy otevírán s předstihem před horní úvratí, zatímco výfukový ventil je uzavírán se zpožděním za horní úvratí. Pro dodržování správného časování rozvodů je nutné, aby: značky kola vačkové a klikové hřídele (řemenice, resp. setrvačníku) vzájemně lícovaly s příslušnými značkami na skříni motoru (dbát přitom údajů výrobce); vůle ventilů byla nastavena podle údajů výrobce. Umís místění vačkové hřídele v klikové skř kříni Je-li vačková hřídel poháněna pomocí čelních ozubených kol, je seřizování polohy vačkové hřídele vůči poloze hřídele klikové poměrně jednoduché. Je třeba dbát jen na to, aby spolu lícovaly značky na kolech se vzájemným záběrem. Je-li pohon vačkové hřídele realizován pomocí řetězu, pak je třeba značky obou řetězových kol seřídit přesně do osy spojující středy klikové a vačkové hřídele, přičemž tažná větev řetězu musí být napnuta (obr. 36). V tomto případě je ovšem možný i jiný způsob nastavení vzájemné polohy, např. přesným počtem čepů řetězu mezi značkami na řetězových kolech (starší typy motorů vozů Škoda). Proto je nutné při těchto pracích dbát pokynů výrobce motoru. Obr. 38 Seřizování vačkové hří dele umístěné nad klikovou hříde lí a poháněné ozubeným řeme nem. Napínací kladka je volná. Stejně jako u řetězového pohonu se do poloh proti sobě uvedou značky (K) pro klikovou a značky (N) pro vačkovou hřídel. Kolem vložené nebo pomocné hřídele pro pohon olejového čerpadla a rozdělovače zapalování (Z) se otočí tak, aby při otevřeném pře rušovači rotor ukazoval na válec č. 1. Pak se nasadí ozubený ře men tak, aby tažná větev byla napnuta. Přitom se případně mu sí pootočit kolem (Z). Nakonec se předepsaným způsobem při sadí napínací kladka. Umís místění vačkové hřídele v hlavě válců Značky pro seřizování vzájemné polohy vačkové a klikové hřídele jsou u různých výrobců velmi rozdílné, takže zde bude možné uvést jen obecně platné zásady. V každém případě je nutné opět dbát pokynů výrobce. Obr. 37 schematicky ukazuje postup seřizování vačkové hřídele umístěné v hlavě válců a poháněné řetězem. Seřizování vačkové hřídele poháněné ozubeným řemenem probíhá v zásadě stejně. Je však přitom nutné dbát ještě na dodatečné seřízení vložené nebo pomocné hřídele. Práce, které je třeba při tomto seřizování provést, ukazuje schematicky obr. 38. Proměnné časování ventilo entilových rozv ozvodů odů U současných motorů se sací ventil zavírá až po průchodu pístu dolní úvratí. I když se už píst opět pohybuje nahoru, dosahuje se především v oblasti vyšších otáček, využitím dynamiky proudění plynů efektu přeplňování. V důsledku takto zdokonaleného plnění válců se zvyšuje výkon motoru. Při nízkých otáčkách se tento efekt neuplatňuje. Píst pak dokonce vytlačuje část předtím nasáté čerstvé směsi zase zpátky do ještě otevřeného sacího ventilu, tzn. že plnění válců se zhoršuje. Není-li možné vačkovou hřídel přestavovat, má motor pevné rozvodové 11

12 Obr. 39 Regulátor vačkové hřídele (Mercedes Benz). 1 šroub M6 2 přestavovací magnet s dvou pólovým konektorem 3 kombinovaný šroub M5 4 kotva 5 upínací objímka v kotvě 6 matice M20 7 přední kryt 8 těsnění 9 polohové čidlo spínače za palování 10 kombinovaný šroub M6x16 11 těsnicí kroužek 12 kryt s těsněním 13 kolo vačkové hřídele s polo hovací značkou 14 přestavovací píst 15 kombinovaný šroub M7 16 přírubový čep 17 přítlačná pružina 18 řídicí píst 19 těsnicí kroužek 20 uzavírací kryt s mazacím otvorem 21 válcový kolík ve vačkové hřídeli 22 vačková hřídel sání 1 vačková hřídel 2 profil vačky pro nízké otáčky 3 profil vačky pro vysoké otáčky 4 primární vahadlo 5 střední vahadlo 6 sekundární vahadlo 7 přesuvná západka A 8 přesuvná západka B 9 koncový doraz s vratnou pružinou 10 opěrný člen 11 výfukový ventil 12 sací ventil Obr. 40 Měnitelné řízení ventilů (Honda). 12 aut

13 Obr. 41 Postavení mechanismu VTEC při nízkých a středních otáčkách přesuvná západka odblokována. Obr. 42 Postavení mechanismu VTEC při vysokých otáčkách motoru přesuvná západka zablokována. doby (časování). Ty pak nemohou být optimální v celém intervalu otáček motoru, a jsou proto určitým kompromisem. Motor, který pracuje převážně v oblasti neúplného zatížení, potřebuje vysoký točivý moment a velkou pružnost. Toho se dosahuje krátkými dobami otevření ventilů a malým úhlem otočení klikové hřídele mezi maximálními zdvihy sacích a výfukových ventilů. Je-li požadován velký výkon při vyšších otáčkách, pak jsou požadovány dlouhé doby otevření ventilů, velký úhel otočení klikové hřídele mezi maximálními zdvihy sacích a výfukových ventilů a velké průměry ventilů. Takovou změnu rozvodových dob a časování otevření ventilů podle okamžitých nároků motoru umožňuje regulace natáčením vačkové hřídele. Tento zásah do charakteristiky motoru se většinou provádí jen na straně sání. Tak se v dolním i horním intervalu otáček dosahuje zvýšení točivého momentu a výkonu, přičemž se optimalizuje chování motoru při volnoběhu, spotřeba paliva a obsah škodlivin ve výfukových plynech. Fáz ázové posunutí U motoru vozu Mercedes-Benz typu 129 se může vačková hřídel sacích ventilů proti poháněnému kolu vačkové hřídele hydraulicko-mechanicky otáčet o 34 úhlu otočení klikové hřídele ve směru dříve a zpět (tj. ve směru později ) (obr. 39). Až do otáček 2000 min -1 je účinné nastavení ve směru později (zlepšení volnoběhu), nad úrovní otáček 2000 min -1 se využívá proměnného nastavení ve směru dříve (zvýšení točivého momentu motoru) a nad 5000 min -1 přichází ke slovu opět nastavení později (zvýšení výkonu motoru v důsledku efektu přeplňování). Tlakový olej potřebný pro tuto regulaci se na přestavovací píst mechanismu přivádí ze systému mazání motoru a jeho průtok je řízen řídicím šroubem. Poloha tohoto řídicího šroubu je určována pomocí pružiny a elektricky ovládaných přestavovacích magnetů. Přestavování vačkové hřídele se provádí axiálním pohybem přestavovacího pístu prostřednictvím šikmého ozubení na kole vačkové hřídele, na představovacím pístu (vnější a vnitřní ozubení) a na přírubovém čepu, které jsou pevně spojeny s vačkovou hřídelí. Měnitelné říz ízení ení ventilů (VTE TEC) C) Motor vozu Honda Civic 1,6 DOHC má měnitelné řízení ventilů, které umožňuje měnit rozvodové doby i zdvih ventilů. Tento motor má dvě, v hlavě válců uložené vačkové hřídele, čtyři ventily na válec a vždy tři vačky a tři vahadla na každou dvojici sacích a výfukových ventilů válce (obr. 40). Vačky působící v dolním intervalu otáček (do 5100 min -1 ) mají standardní profil (obr. 41), což znamená, že vyvolávají malý zdvih ventilů a krátké doby otevření ventilů. V důsledku malých průtočných průřezů a malých úhlů překrytí se dosahuje velkých rychlostí proudění směsi, optimálního plnění válců a zvýšení točivého momentu motoru. Střední vačky, příslušné pro oblast vysokých otáček (5100 min -1 až 8000 min -1 ), mají ostrý profil (obr. 42). V důsledku velkých zdvihů ventilů a dlouhých dob otevření ventilů se dosahuje velké- 13

14 ho úhlu překrytí sacích a výfukových ventilů, čímž se zlepšuje výměna plynů a zvyšuje výkon motoru. V oblasti nízkých otáček se střední unášecí vahadlo pohybuje naprázdno. Aktivace ostrého profilu všechny vačky mají stejnou základní kružnici se provádí spojením unášecího vahadla. K tomu dochází prostřednictvím dvoudílné přesuvné západky účinkem tlaku oleje proti síle pružiny. Při přepnutí na standardní profil probíhá tento proces obráceně (obr. 41 a 42). Toto spínání je řízeno řídicí jednotkou motoru pomocí magnetického ventilu. Obr. 44 Regulace vačkové hřídele VarioCam (Porsche, Audi). Obr. 45 Křivka otevírání ventilů. Obr. 46 Optimalizace výkonové charakteristiky. Obr. 43 Regulace ve směru později a dříve systému Vanos (BMW). Vanos a dvojitý Vanos Německá vozidla BMW využívají systému s měnitelnou regulací vačkové hřídele označované jako Vanos. Tento systém existuje ve dvou provedeních, jmenovitě jako: Vanos pro regulaci vačkové hřídele sání; dvojitý Vanos pro regulaci vačkové hřídele sání i vačkové hřídele výfuku. Interval regulace u vačkové hřídele sání je 60, vačkové hřídele výfuku 45 otočení klikové hřídele. Regulace se provádí postupně tlakovým olejem (asi 10 MPa), působícím na regulační válec prostřednictvím řízených magnetických ventilů. Potřebný tlak oleje je vytvářen pomocí vysokotlakého radiálního pístového čerpadla poháněného vačkovou hřídelí. V okamžiku, kdy se ozubená hřídel svým koncem s přímým ozubením zasunuje do ozubené objímky (obr. 43), vyvolává šikmé ozubení protočení vačkové 14 aut

15 možné až do 20 ve směru zpožďování. Oběma zásahy lze podstatným způsobem zvětšit dobu překrytí ventilů, a tím zajistit vnitřní zpětné vedení výfukových plynů (recirkulace spalin). Spolupráce mezi dvojím nastavováním vačkových hřídelí a spínacím sacím potrubím opět snižuje spotřebu paliva a emise škodlivých látek. hřídele vůči řetězovému kolu z polohy později do polohy dříve. Regulace se zapíná řídicí jednotkou systému Vanos, a to podle počtu otáček motoru. Řídicí jednotka pomocí snímače polohy na vačkové hřídeli sání/výfuku určuje aktuální polohu vačkové hřídele. Porovná příslušnou skutečnou hodnotu s hodnotou zadanou, která je uložena v paměti, a pak koriguje případnou odchylku. Jako řídicí parametry slouží otáčky motoru, poloha pedálu akcelerátoru a teplota motoru. Výsledkem této regulace je zlepšení výkonu motoru, točivého momentu, chování motoru při volnoběhu, snížení emisí škodlivin, snížení spotřeby paliva a rychlejší zahřátí katalyzátoru po studeném startu. Regulát egulátor vačkové hřídele VarioCam U regulátoru vačkové hřídele používaného na vozidlech Audi a Porsche se přestavuje vačková hřídel sání vůči vačkové hřídeli výfuku a klikové hřídeli pomocí napínače řetězu (obr. 44). Tento napínač řetězu v závislosti na počtu otáček zvětšuje nebo zmenšuje počet členů řetězu mezi vačkovými hřídelemi. Napínač je ovládán tlakovým olejem motoru. Dvěma koncovými polohami napínače řetězu se přitom ovlivňují následující parametry (obr. 45): úhel otočení klikové hřídele mezi maximálními zdvihy ventilů; úhel překrytí ventilů; rozvodové doby. Touto regulací se optimalizuje točivý moment a výkon motoru v celém rozsahu otáček (obr. 46). Zároveň se snižuje spotřeba paliva, a tím i emise škodlivin. Nas astavovač vač vačkových vých hřídelí U motorů koncernu VW VR5/VR6 se čtyřventilovou technikou jsou rozvodové doby měnitelné pomocí nastavovače vačkových hřídelí (obr. 47). Tento nastavovač je propojen s oběma vačkovými hřídelemi poháněnými společným řetězem tlakovým mazacím olejem motoru. Na straně sání je možné spojité nastavování k dřívějším dobám až do maximálních 50 otočení klikové hřídele. Odstupňované nastavování natočení výfukové vačkové hřídele je Měnitelný ventilo entilový rozv ozvod od Toyot a U provedení měnitelného ventilového rozvodu japonské Toyoty se rozlišují dva regulační systémy: VVT-i (Variable Valve Timing-intelligent) rozvodové doby se podle potřeby stupňovitě mění protáčením sací vačkové hřídele ve směru dříve nebo později ; VVTL-i (Variable Valve Timing and Lift-intelligent) u této verze byl systém VVT-i doplněn o řízení zdvihu sacích i výfukových ventilů. Jako základní prvek mají obě vačkové hřídele kromě vaček pro oblast nízkých a středních otáček ještě vačky pro oblast otáček vysokých. U druhého systému k těmto vačkám patří ještě speciální vahadlo s mechanismem pro přepínání vaček, které umožňuje změnu zdvihu sacích i výfukových ventilů. Pomocí systému VVTL-i získává motor na výkonu, přičemž se snižuje spotřeba paliva a emisní hodnoty výfukových plynů. VarioCam Plus Nový model vozu Porsche 911 je vybaven rozšířeným měnitelným ventilovým Obr. 47 Nastavovač vačkových hřídelí (Volkswagen). 15

16 Obr. 48 VarioCam Plus kombinace systému regulace zdvihu ventilů a regulace úhlu sací vačkové hřídele. rozvodem VarioCam Plus. Regulace sací vačkové hřídele VarioCam popsaná výše byla doplněna o přepínání zdvihu sacích ventilů. Jde tak o kombinaci dvou regulačních systémů. Tato kombinace umožňuje optimalizaci točivého momentu a výkonu motoru, zlepšení chodu motoru ve všech otáčkových režimech a v neposlední řadě i o snížení spotřeby paliva. Rozlišovacím znakem systému VarioCam Plus jsou dva různé tvary vaček u každého sacího ventilu menší vačka je obklopena dvojicí větších vaček (obr. 48). Vnitřní zdvihátko je v kontaktu s malou vačkou, vnější zdvihátko s oběma velkými vačkami. Další specialitou jsou dvoudílná hrníčková zdvihátka s kompenzací vůle, která je možno zasunovat do sebe a spínat. Změna zdvihu ventilu je umožněna tím, že dvoudílná hrníčková zdvihátka mohou být vzájemně zabloko- 16 aut

17 vána pomocí hydraulicky ovládaného čepu. Tím je možné střídavé využívání obou vaček různých tvarů. Regulace úhlu vačkové hřídele se provádí pomocí hnacího mechanismu, jehož regulační píst je opatřen šikmým ozubením na vnitřní i vnější straně. Tento píst se může pohybovat tlakem oleje, přiváděného podle potřeby z obou stran. Při svém axiálním pohybu píst účinkem šikmého ozubení protáčí vačkovou hřídel proti pohonu a posunuje tak fázi sání. Dva tvary vaček pak působí změnu zdvihu ventilů. Při volnoběhu (obr. 49) je sací vačková hřídel nastavena na malé překrytí, se zdvihem ventilů pouhé 3 mm s využitím malé vačky. Při provozu s neúplným zatížením (obr. 50) se sací vačková hřídel při malém zdvihu nastaví na velké překrytí. V důsledku zvětšeného překrývání ventilů se zvyšuje zpětné přivádění výfukových ply- Obr. 49 VarioCam Plus při volnoběhu. 17

18 Tuto regulaci provádí řídicí jednotka motoru podle příslušných polí charakteristik. V důsledku optimální regulace dochází ke značnému zlepšení spouštění studeného motoru i hodnot emisí v zahřátém stavu. Obr. 50 VarioCam Plus při neúplném zatížení. nů, což vede ke snížení spotřeby paliva. Při plném zatížení (obr. 51) je sací vačková hřídel nastavena na velké překrývání se zdvihem 10 mm. To umožňuje velký točivý moment a vysoký výkon motoru. Valv alvetr tronic Systém Valvetronic plně měnitelné řízení ventilů přebírá funkci škrticí klapky. V tomto případě je plnění válců a tím výkon motoru řízen výlučně změnou zdvihu sacích ventilů. Škrticí klapka zde však není přebytečná, přestože je při běžném pracovním režimu motoru otevřena naplno a při zastaveném motoru je úplně zavřená. Systémy odvětrávání palivové nádrže a nouzového chodu motoru ji při svém provozu využívají naplno stejně jako vnitřní diagnostika. Při plném otevření škrticí klapky může motor při neúplném zatížení v přeneseném významu doslova volně dýchat. To umožňuje neškrcenou regulaci výkonu, jako je tomu u vznětových motorů. Ventily se neotvírají jako dosud 18 aut

19 pomocí vačkové hřídele a unášecího vahadla, nýbrž vždy pomocí přídavného otočně uloženého vloženého vahadla a elektromotoricky ovládané excentrické hřídele. Vačka pomocí kladky působí na vložené vahadlo, které se vychýlí do strany a účinkem své spodní části na kladkové unášecí vahadlo otvírá ventil. Při sešlápnutí pedálu akcelerátoru se uvede do činnosti elektromotor (obr. 52), který otáčí excentrickou hřídelí. Následkem posunutí středu otáčení vloženého vahadla se mění zdvih sacích ventilů. Řízení celého systému je elektronické a umožňuje odstupňované otevírání ventilů od 0,0 do 9,7 mm. Při neúplném zatížení se sací ventily otvírají jen mezi 0,5 až 2,0 mm. Úzký průtočný průřez urychluje proudění směsi paliva se vzduchem až téměř k rychlosti zvuku, a tím se stará o zvlášť kvalitní tvorbu směsi. Ve spojení s měnitelným nastavováním sací i vačkové hřídele (dvojitý Vanos) se u zážehových motorů dosáhlo dosud nepoznané účinnosti. Obr. 51 VarioCam Plus při plném zatížení. Motory mají klidný chod, jsou v průměru o 10 % úspornější, mají silný výkon a rychlou akceleraci. Podtlak pro posilovač brzd vytváří vakuové čerpadlo, které je poháněno vačkovou hřídelí. 19
