2 Vážení, dostáváte do rukou nový katalog CCTV techniky nabízené společností ESCAD Trade. V katalogu naleznete kromě přehledu nabízených produktů rovněž popis a vysvětlení nejmodernějších trendů v oblasti analogových a digitálních IP kamerových systémů. V kapitole Analogové CCTV kamery jsou podrobně popsány moderní DSP technologie využívané u barevných analogových kamer, v kapitole IP kamery jsou vysvětleny základní pojmy z oblasti přenosu videa v počítačových sítich. Dále je uveden přehled důležitých parametrů a funkcí z oblasti digitálního záznamu videosignálu; podrobně je vysvětlen princip funkce LCD monitorů a používaných technologií. V kapitole Objektivy jsou popsány základní vlastnosti optického systému, nechybí ani přehled nejdůležitějšího CCTV příslušenství (IR reflektory, kamerové kryty, napájecí zdroje). Věříme, že katalog vám bude užitečnou pomůckou při návrhu a realizaci vašeho kamerového systému, a že v našem CCTV sortimentu naleznete produkty, které uspokojí vaše požadavky. V katalogu je uveden pouze výběr nejzajímavějších a nejmodernějších produktů; kompletní sortiment námi nabízené CCTV techniky včetně cenových informací naleznete na našich webových stránkách ( Katalog CCTV 2010 Kolektiv autorů ESCAD Trade s.r.o. Grafická úprava a DTP: GRAFIS studio Radek Kraus, tisk: RETIP s. r. o. Názvy firem, produktů, technologií nebo funkcí použité v katalogu mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. Veškerý text a obrázky uvedené v tomto katalogu jsou chráněny dle autorského zákona. Text a obrázky uveřejněné v katalogu nesmějí být rozmnožovány tiskem, fotokopiemi, počítačovými soubory ani jiným způsobem bez předchozího písemného souhlasu autorů. ESCAD Trade s.r.o., 2010 ESCAD Trade s.r.o., Ukrajinská 2a, Praha 10 Vršovice Tel:

3 1 O firmě Společnost ESCAD Trade se od svého vzniku v roce 1993 zabývá prodejem komponent průmyslové televize a poskytováním doplňujících služeb, jako je navrhování uzavřených televizních okruhů, zajišťování odborných konzultací a školení v oboru, zajišťování dodávek na klíč, krátkodobé zápůjčky televizní techniky atd. Zajišťujeme velkoobchodní i maloobchodní prodej, k dispozici je roněž CCTV e-shop Společnost kromě toho rovněž zajišťuje dodávky kompletních kamerových systémů na klíč prostřednictvím svých smluvních partnerů - elektromontážních firem. Za dobu své existence společnost získala rozsáhlé zkušenosti, hluboké technické znalosti a know-how, které využívá k podpoře svých zákazníků a při návrzích kamerových systémů. V současné době je ESCAD Trade přímým distributorem, případně dealerem většiny výrobců zaujímajících významnější postavení na našem trhu s průmyslovou televizí. Našim zákazníkům tak můžeme nabídnout výběr z kompletního sortimentu např. firem SONY, MITSUBISHI, CBC (COMPUTAR, GANZ), AXIS, AVICO, AVENIR (SEIKOU), AVTECH, COP SECURITY, EONBOOM, KODICOM, MILESTONE, MINTRON, MISUMI, NUUO, SEENERGY, VESCO, VIVOTEK, VGUARD (CHATEAU Technical Corp.), VTQ, YOKO, VIEWTEK, XRPLUS atd. Naší předností je mimo šíře nabídky i rychlá dodávka z našeho velkoobchodního skladu, příp. v nejkratším možném termínu od výrobce, záruka 24 měsíců a zajištění pozáručního servisu, možnost zapůjčení nabízeného zboží, bezplatná technická podpora a pomoc při návrhu systémů. Snažíme se být našim zákazníkům skutečným partnerem, na kterého se mohou plně spolehnout i v případě jakýchkoli nesnází. Společnost ESCAD Trade dlouhodobě spolupracuje s Českým rozhlasem při přípravě a realizaci projektů zabývajících se sledováním zvířat a jejich on-line přenosem na Internet. Firma bezplatně navrhla a zapůjčila kamerové systémy pro tyto projekty: Africká Odyssea (sledování migrace čápů černých), Mládě milénia (přímý přenos narození mláděte nosorožce bílého), Sokoli v srdci velkoměsta (přenos hnízdění sokolů stěhovavých) a Odhalení (gorilí reality-show z pražské ZOO). Videodispečink projektu Odhalení Promo plakát projektu Odhalení obchod@escadtrade.cz

4 2 Obsah Analogové CCTV kamery Moderní technologie Design CCTV kamer Analogové CCTV kamery SONY CCTV box kamery SONY Mini-dome kamery SONY Analogové CCTV kamery AVICO Analogové kamery ostatních výrobců Kompaktní kamery pro vnitřní prostředí Kompaktní kamery pro venkovní prostředí Analogové speed-dome kamery Miniaturní a deskové (PCB) kamery Bezpečnostní a sportovní kamery se záznamem GSM kamery IP kamery Co je dobré vědět IP adresa Vzdálený přístup k IP kamerám přes Internet Kompresní standardy Rozlišení, snímková rychlost a poměr stran IP kamery SONY Unikátní technologie SONY HDTV IP kamery SONY Správa a záznam IP kamer SONY Standardní box IP kamery SONY Mini-dome IP kamery SONY Speed-dome IP kamery SONY IP kamery AXIS IP kamery VIVOTEK IP kamery AVTECH Webové videoservery Záznamový software pro IP kamery a videoservery Síťové videorekordéry (NVR) pro IP kamery a videoservery Digitální videorekordéry (DVR) pro analogové kamery Kamerové systémy pro PC (VPC) Přenosné a mobilní videorekordéry (PVR) Monitory CRT monitory LCD monitory CCTV objektivy CCTV příslušenství IR reflektory Kamerové kryty Zálohované napájecí zdroje Obchodní podmínky strana obálky ESCAD Trade s.r.o., Ukrajinská 2a, Praha 10 Vršovice Tel:

5 3 Analogové CCTV kamery Přes prudký rozvoj v oblasti digitalizace obrazu a počítačových sítí si analogové kamery (tj. kamery s analogovým videovýstupem) stále drží svou pevnou pozici na CCTV trhu. Je to dáno především příznivou cenou, jednoduchou instalací a velkým rozšířením stávajících analogových kamerových okruhů, které jsou postupně doplňovány a modernizovány. Navíc není problém integrovat stávající analogový okruh do počítačové sítě pomocí webových videoserverů (enkodérů) nebo rekordérů s LAN připojením. Moderní technologie Většina analogových CCTV kamer pro náročnější nebo středně náročné aplikace je dnes vybavena snímačem založeným na technologii CCD. Světovou jedničkou ve výrobě CCD prvků je společnost Sony, jejíž senzory využívají všichni renomovaní výrobci kamer. Technologie výroby CCD snímačů se neustále zdokonaluje. Na trh jsou uváděny postupně nové dokonalejší generace snímačů, které umožňují dosahovat vyššího rozlišení, citlivosti atd. Přestože se mluví o analogových kamerách (resp. o kamerách s analogovým video výstupem), vnitřek těchto kamer je obvykle plný digitální technologie. Téměř všechny analogové kamery jsou dnes vybaveny digitálním signálovým procesorem (DSP), který poskytuje další doplňkové funkce pro dosažení optimální kvality obrazu vystupujícího z kamery. Jedná se především o tyto funkce: Kompenzace protisvětla (BLC - Back Light Compensation ): Tato funkce se uplatňuje při nesprávném umístění kamery, kdy je v zorném poli silný zdroj světla a zájmový objekt je zobrazen jako tmavá silueta bez možnosti rozlišení detailů. Funkce BLC umožňuje zvýšit kontrast (a tím i rozlišení) zájmového objektu v poli, pro které je funkce BLC zapnutá (na úkor přesvětlení nedůležitého pozadí). Bodová kompenzace protisvětla ( Eclipse function, Spotlight BLC apod.): Tato funkce je speciální variantou BLC, která se uplatňuje u scén s velmi silným bodovým protisvětlem. Funkce Eclipse zajistí překrytí částí obrazu s vysokým jasem černou barvou a tím umožní rozlišit jinak neviditelné části obrazu v okolí bodového jasu (např. je možné rozpoznat SPZ u vozidla s rozsvícenými reflektory apod.). Široký dynamický rozsah (WDR - Wide Dynamic Range ): Hodnota (resp. šíře) dynamického rozsahu (udává se v db) vyjadřuje schopnost kamery snímat světelně náročné, kontrastní scény, tj. scény s velkým rozdílem mezi nejsvětlejším a nejtmavším místem obrazu (např. tmavá budova na pozadí světlé letní oblohy apod.). Kamery s širokým dynamickým rozsahem tak umí dobře prokreslit jak tmavé, tak světlé části obrazu. Tím se tato funkce odlišuje od funkce BLC, která upřednostňuje tmavé zájmové části obrazu na úkor světlých částí. Pomalá závěrka (jinak též expoziční integrace, fotonásobič, Slow Shutter, Sense-up apod.): Nejdelší závěrka je u kamer s normou PAL standardně 1/50s (1 půlsnímek trvá 1/50s). Pro sledování za tmy jsou však některé kamery vybaveny funkcí tzv. pomalé závěrky (expoziční integrace), kdy je expoziční čas prodloužen nad tuto hranici tak, aby bylo dosaženo jasného obrazu i za špatných světelných podmínek. Hodnota pomalé závěrky se obvykle udává jako násobek 1/50s (to znamená, že například kamera s parametrem sense-up 128x dosahuje expozičního času 128x1/50=2,56s). Funkce day/night: Protože CCD senzor je na rozdíl od lidského oka citlivý na IR světlo, je mezi objektiv a senzor barevné kamery zařazen tzv. IR-cut filtr, aby nedocházelo ke zkreslení barevného podání obrazu vlivem IR světla. Standardní barevná kamera tedy využívá pouze viditelnou část spektra. To však má za následek omezenou citlivost v noci, kdy je nedostatek viditelného světla a IR část světla nelze kvůli IR filtru využít. Tento problém je u CCTV kamer řešen 2 způsoby: A/ Kamery s elektronickou funkcí day/night : Touto funkcí jsou obvykle vybaveny lacinější day/night kamery, u kterých IR-cut filtr úplně chybí. Při poklesu osvětlení se kamera automaticky přepne do nočního černobílého režimu, ve kterém se dosahuje vyšší citlivosti. Kameře je možné přisvětlit přídavným IR reflektorem, některé kamery již mají IR přisvětlení integrované. Důsledkem chybějícího IR-cut filtru u těchto kamer však může být poněkud horší reprodukce barev během dne. B/ Kamery s mechanickým přepínáním IR filtru (tzv. True day/night kamery nebo též kamery s ICR funkcí; ICR = Infrared Cut-filter Removal): Tyto kamery jsou vybaveny IR-cut filtrem stejně jako standardní barevné kamery. Tím je zajištěna věrná reprodukce barev při snímání během dne. Při setmění dojde k automatickému mechanickému odsunutí (přepnutí) IR-cut filtru mimo obrazový senzor a současně se kamera přepne do černobílého režimu. Tím se dosáhne maximální citlivosti kamery v noci, navíc je možné kameře přisvítit IR reflektorem (některé true day/night kamery již mají IR přisvětlení vestavěné). True day/night kamery tedy poskytují perfektní barevný obraz během dne a vysokou citlivost v noci. Digitální redukce šumu (DNR - Digital Noise Reduction ): Tato funkce slouží k potlačení šumu, který se vyskytuje v obraze při špatném osvětlení nebo za tmy. Jsou využívány různé technologie (2D DNR, 3D DNR) pro optimální eliminaci šumu u statického i pohyblivého obrazu. Tím se současně dosahuje úspory záznamové kapacity, která se zbytečně nespotřebovává k záznamu parazitního šumu. obchod@escadtrade.cz

6 4 Digitální stabilizace obrazu (DIS - Digital Image Stabilization ): I u sebelépe připevněných kamer může docházet k jejich vibraci a otřesům např. vlivem silného větru, jedoucí tramvaje apod. Tato funkce slouží k potlačení roztřeseného obrazu. Takto stabilizovaný obraz je nejen příjemnější pro sledujícího operátora, ale zároveň se šetří záznamová kapacita rekordéru. Detekce pohybu (VMD - Video Motion Detection ): Některé kamery mohou zjišťovat výskyt pohybu v obraze. Obvykle lze nastavovat detekční zóny, citlivost detekce a velikost objektu, některé inteligentní detekční systémy umí rozlišit směr pohybu nebo překročení zadané hranice (linie) pohybujícím se objektem apod. Maskování privátních zón ( Privacy zone masking ): Aby kamerovým systémem nebylo porušováno soukromí osob, jsou některé kamery vybaveny funkcí maskování privátních zón. Tato funkce umožňuje překrýt černou maskou citlivá místa obrazu (např. okna obytného domu) a znemožnit tak obsluze kamerového systému jejich sledování. Je k dispozici různý počet masek, včetně možnosti nastavení jejich velikosti a umístění. Design CCTV kamer CCTV kamery mohou mít různý design a provedení. Standardní kamery s C/CS úchytem pro objektiv ( box kamery ): Pro náročnější aplikace jsou nejvhodnější standardní box kamery s C/CS závitem pro připojení výměnného objektivu. Tyto kamery mají obvykle přibližně tvar kvádru (odtud název box kamery) a jejich elektronika je většinou tvořena několika PCB deskami, které poskytují bohatý výběr doplňkových funkcí pro optimalizaci obrazu (viz výše). C/CS závit umožňuje zvolit odpovídající objektiv s požadovaným zorným úhlem a světelností. Výhodou standardních kamer je možnost poskládat kamerový bod na míru, přesně podle specifických požadavků zákazníka (tj. kamera + objektiv + kryt + IR reflektor atd.). Box kamery jsou tedy vhodné pro aplikace s vysokými nároky na kvalitu a citlivost obrazu a pro různé speciální aplikace (makro snímání, machine vision, astronomické aplikace atd.). Pro použití ve venkovním prostředí je potřeba kamery chránit umístěním do vyhřívaného kamerového krytu. Box kamery jsou až na výjimky dodávány bez objektivu, držáku a napájecího zdroje. Kompaktní kamery s vestavěným objektivem: V poslední době se stále více prosazují kompaktní kamery s vestavěným objektivem. Tyto kamery mohu mít tvar válce ( bullet kamery), kostky, polokoule (tzv. dome kamery) apod. Vestavěný objektiv může mít pevnou ohniskovou vzdálenost (tj. neměný zorný úhel) nebo lze zorný úhel nastavit při instalaci (tzv. varifokální objektiv). Kompaktní kamery mohou být vybaveny day/night funkcí včetně vestavěného IR přisvětlení. Kamery, které mají odpovídající stupeň krytí (IP), mohou být použity ve venkovním prostředí. Speed-dome kamery (jinak též auto-dome kamery, fast-dome kamery nebo PTZ kamery): Tyto kamery jsou vybaveny otočným mechanismem a zoom objektivem, které umožňují nastavit libovolnou pozici kamery a přitáhnout zájmový objekt a rozlišit tak potřebný detail. Tyto kamery mohou být dálkově ovládány operátorem nebo mohou být provozovány v automatickém režimu, kdy kamera objíždí naprogramovanou trasu. Deskové a miniaturní kamery: Pro vestavbu do různých zařízení jsou určeny deskové (PCB) kamery, kdy je obvykle na jedné, nezakrytované desce tištěných spojů umístěna elektronika celé kamery včetně objektivu. Pro skryté aplikace mohou být vhodné různé miniaturní kamery realizované obvykle jediným CMOS čipem, který je zalitý do plastu a opatřen objektivem se vstupní pupilou velikosti špendlíkové hlavičky (tzv. pinhole objektiv). ESCAD Trade s.r.o., Ukrajinská 2a, Praha 10 Vršovice Tel:

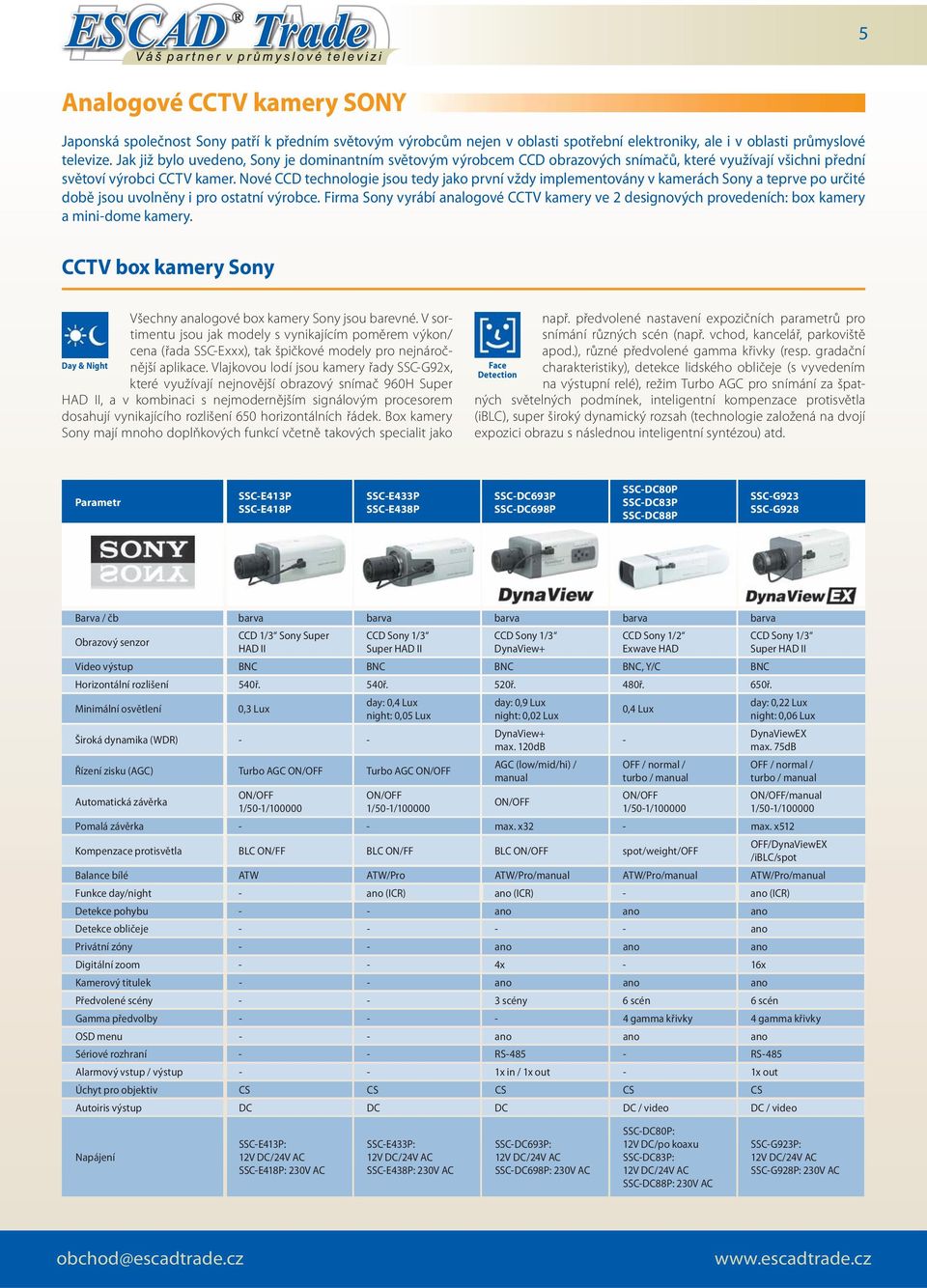

7 5 Analogové CCTV kamery SONY Japonská společnost Sony patří k předním světovým výrobcům nejen v oblasti spotřební elektroniky, ale i v oblasti průmyslové televize. Jak již bylo uvedeno, Sony je dominantním světovým výrobcem CCD obrazových snímačů, které využívají všichni přední světoví výrobci CCTV kamer. Nové CCD technologie jsou tedy jako první vždy implementovány v kamerách Sony a teprve po určité době jsou uvolněny i pro ostatní výrobce. Firma Sony vyrábí analogové CCTV kamery ve 2 designových provedeních: box kamery a mini-dome kamery. CCTV box kamery Sony Všechny analogové box kamery Sony jsou barevné. V sortimentu jsou jak modely s vynikajícím poměrem výkon/ cena (řada SSC-Exxx), tak špičkové modely pro nejnáročnější aplikace. Vlajkovou lodí jsou kamery řady SSC-G92x, Day & Night které využívají nejnovější obrazový snímač 960H Super HAD II, a v kombinaci s nejmodernějším signálovým procesorem dosahují vynikajícího rozlišení 650 horizontálních řádek. Box kamery Sony mají mnoho doplňkových funkcí včetně takových specialit jako Face Detection např. předvolené nastavení expozičních parametrů pro snímání různých scén (např. vchod, kancelář, parkoviště apod.), různé předvolené gamma křivky (resp. gradační charakteristiky), detekce lidského obličeje (s vyvedením na výstupní relé), režim Turbo AGC pro snímání za špatných světelných podmínek, inteligentní kompenzace protisvětla (iblc), super široký dynamický rozsah (technologie založená na dvojí expozici obrazu s následnou inteligentní syntézou) atd. Parametr SSC-E413P SSC-E418P SSC-E433P SSC-E438P SSC-DC693P SSC-DC698P SSC-DC80P SSC-DC83P SSC-DC88P SSC-G923 SSC-G928 Barva / čb barva barva barva barva barva Obrazový senzor CCD 1/3 Sony Super HAD II CCD Sony 1/3 Super HAD II CCD Sony 1/3 DynaView+ CCD Sony 1/2 Exwave HAD Video výstup BNC BNC BNC BNC, Y/C BNC Horizontální rozlišení 540ř. 540ř. 520ř. 480ř. 650ř. Minimální osvětlení 0,3 Lux Široká dynamika (WDR) - - day: 0,4 Lux night: 0,05 Lux Řízení zisku (AGC) Turbo AGC ON/OFF Turbo AGC ON/OFF Automatická závěrka ON/OFF 1/50-1/ ON/OFF 1/50-1/ day: 0,9 Lux night: 0,02 Lux DynaView+ max. 120dB AGC (low/mid/hi) / manual ON/OFF 0,4 Lux - OFF / normal / turbo / manual ON/OFF 1/50-1/ CCD Sony 1/3 Super HAD II day: 0,22 Lux night: 0,06 Lux DynaViewEX max. 75dB OFF / normal / turbo / manual ON/OFF/manual 1/50-1/ Pomalá závěrka - - max. x32 - max. x512 Kompenzace protisvětla BLC ON/FF BLC ON/FF BLC ON/OFF spot/weight/off OFF/DynaViewEX /iblc/spot Balance bílé ATW ATW/Pro ATW/Pro/manual ATW/Pro/manual ATW/Pro/manual Funkce day/night - ano (ICR) ano (ICR) - ano (ICR) Detekce pohybu - - ano ano ano Detekce obličeje ano Privátní zóny - - ano ano ano Digitální zoom - - 4x - 16x Kamerový titulek - - ano ano ano Předvolené scény scény 6 scén 6 scén Gamma předvolby gamma křivky 4 gamma křivky OSD menu - - ano ano ano Sériové rozhraní - - RS RS-485 Alarmový vstup / výstup - - 1x in / 1x out - 1x out Úchyt pro objektiv CS CS CS CS CS Autoiris výstup DC DC DC DC / video DC / video Napájení SSC-E413P: 12V DC/24V AC SSC-E418P: 230V AC SSC-E433P: 12V DC/24V AC SSC-E438P: 230V AC SSC-DC693P: 12V DC/24V AC SSC-DC698P: 230V AC SSC-DC80P: 12V DC/po koaxu SSC-DC83P: 12V DC/24V AC SSC-DC88P: 230V AC SSC-G923P: 12V DC/24V AC SSC-G928P: 230V AC obchod@escadtrade.cz

8 6 Mini-dome kamery Sony Barevné mini dome kamery Sony se vyznačují moderním designem, kompaktními rozměry a jsou k dispozici modely pro vnitřní prostředí (řada SSC-CD4xP) i vnější prostředí (řada SSC- CD7xP). Venkovní modely mají robustní, vandalismu odolné provedení (kryt z litého hliníku DynaView vydrží ekvivalent síly 1t) a s nainstalovaným přídavným vytápěním mohou být provozovány v teplotním rozsahu -40 C až +50 C. Všechny mini dome kamery Sony mají vestavěný varifokální objektiv, který umožňuje nastavit přesně požadovaný zorný úhel a tzv. ball-joint mechanismus, který umožňuje nastavit libovolnou pozici kamery ve 3 osách, takže kamery lze instalovat nejen na strop, ale i na svislou stěnu. Některé modely mají přídavný videovýstup (RCA konektor) pro připojení servisního monitoru a pohodlné nastavení kamery při její instalaci. Standardně lze kamery připevnit na pevný strop (stěnu), nebo volitelně je k dispozici speciální držák pro zapuštěnou montáž kamer do podhledu (falešného stropu). Polokulovité kamery Sony jsou vyrobeny na bázi nejmodernější technologie a jsou vybaveny množstvím doplňkových funkcí. V tabulce níže je uveden přehled modelů analogových mini-dome kamer Sony: SSC-CD45P SSC-CD49P SSC-CD73VP SSC-CD75P SSC-CD77P SSC-CD79P Barva / čb barva barva barva barva barva barva Obrazový senzor CCD 1/3 Sony CCD 1/3 Sony CCD 1/4 Sony CCD 1/3 Sony CCD 1/3 Sony CCD 1/3 Sony Super HAD Dynaview Super HAD Super HAD Super Exwave DynaView Objektiv autoiris varifocal mm autoiris varifocal mm autoiris varifocal 3-8mm autoiris varifocal mm autoiris varifocal mm autoiris varifocal mm Video výstup BNC BNC, RCA BNC BNC, RCA BNC, RCA BNC, RCA Horizontální rozlišení 540ř. 480ř. 480ř. 540ř. 540ř. 480ř. Minimální osvětlení (při 50 IRE) 0,9 Lux 0,7 Lux day: 0,9 Lux night: 0,2 Lux 0,9 Lux day: 0,6 Lux night: 0,06 Lux day: 0,7 Lux night: 0,15 Lux Široká dynamika (WDR) - DynaView DynaView Řízení zisku AGC ON/OFF AGC ON/OFF Turbo AGC ON/OFF AGC ON/OFF AGC ON/OFF AGC ON/OFF Automatická závěrka ano ano ano ano ano ano Kompenzace protisvětla BLC ON/OFF Dynaview ON/OFF BLC ON/OFF BLC ON/OFF BLC ON/OFF BLC ON/OFF Balance bílé ATW/Pro ATW/Pro ATW ATW/Pro ATW/Pro ATW/Pro Funkce day/night - - ano (ICR) - ano (ICR) ano (ICR) Digitální zoom 1.5x 1.5x - 1.5x 1.5x - Antivandal provedení - - ano ano ano ano Provozní prostředí vnitřní vnitřní venkovní (IP66) venkovní (IP66) venkovní (IP66) venkovní (IP66) 3-osý mechanismus ano (ball-joint) ano (ball-joint) ano ano (ball-joint) ano (ball-joint) ano (ball-joint) Napájení 12VDC/24VAC 12VDC/24VAC 12VDC/24VAC 12VDC/24VAC 12VDC/24VAC 12VDC/24VAC Zapuštěná montáž mini-dome kamery do podhledu Kulový Ball-Joint mechanismus pro nastavení požadované pozice kamery ESCAD Trade s.r.o., Ukrajinská 2a, Praha 10 Vršovice Tel:

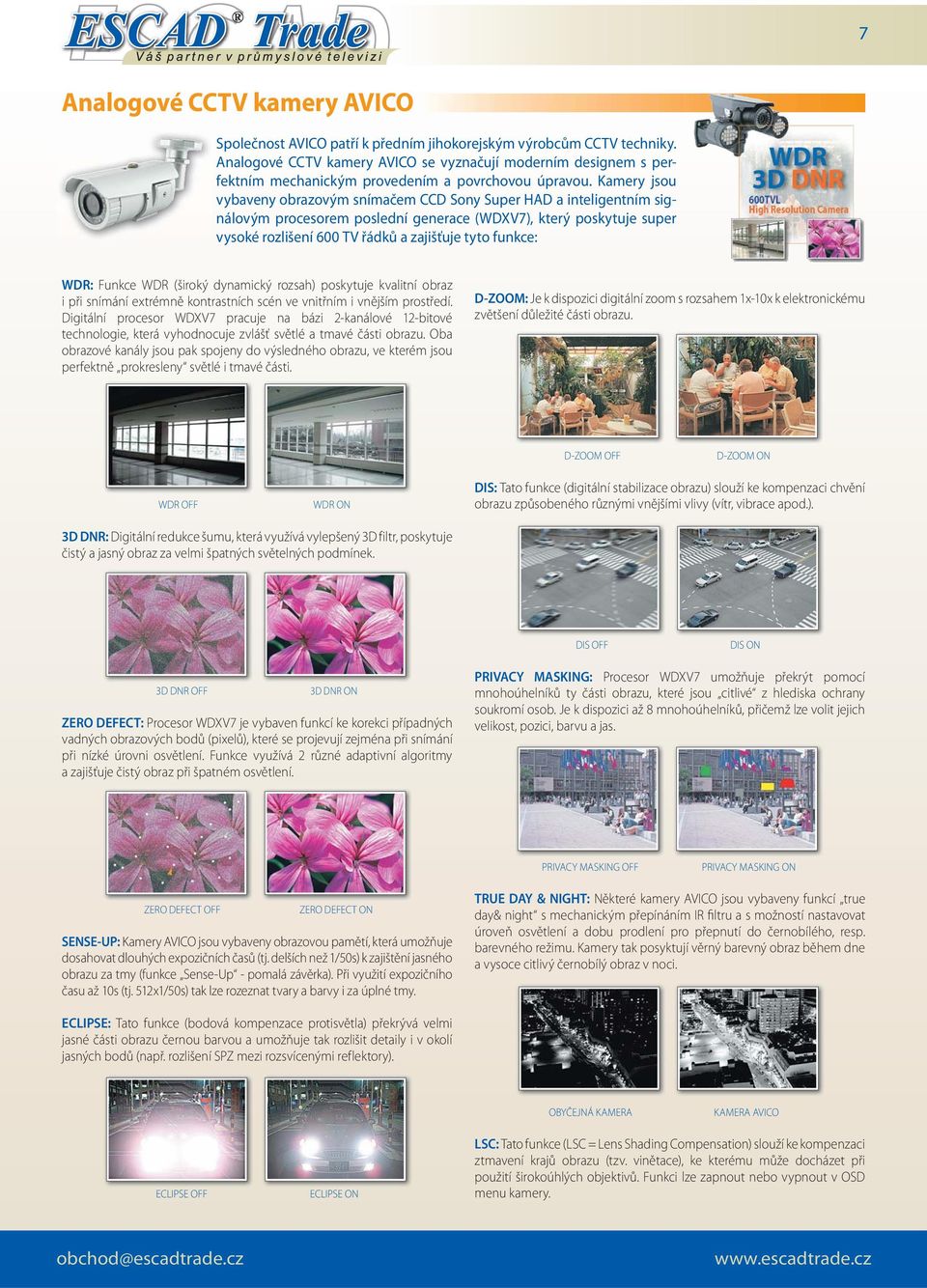

9 7 Analogové CCTV kamery AVICO Společnost AVICO patří k předním jihokorejským výrobcům CCTV techniky. Analogové CCTV kamery AVICO se vyznačují moderním designem s perfektním mechanickým provedením a povrchovou úpravou. Kamery jsou vybaveny obrazovým snímačem CCD Sony Super HAD a inteligentním signálovým procesorem poslední generace (WDXV7), který poskytuje super vysoké rozlišení 600 TV řádků a zajišťuje tyto funkce: WDR: Funkce WDR (široký dynamický rozsah) poskytuje kvalitní obraz i při snímání extrémně kontrastních scén ve vnitřním i vnějším prostředí. Digitální procesor WDXV7 pracuje na bázi 2-kanálové 12-bitové technologie, která vyhodnocuje zvlášť světlé a tmavé části obrazu. Oba obrazové kanály jsou pak spojeny do výsledného obrazu, ve kterém jsou perfektně prokresleny světlé i tmavé části. D-ZOOM: Je k dispozici digitální zoom s rozsahem 1x-10x k elektronickému zvětšení důležité části obrazu. D-ZOOM OFF D-ZOOM ON WDR OFF WDR ON DIS: Tato funkce (digitální stabilizace obrazu) slouží ke kompenzaci chvění obrazu způsobeného různými vnějšími vlivy (vítr, vibrace apod.). 3D DNR: Digitální redukce šumu, která využívá vylepšený 3D filtr, poskytuje čistý a jasný obraz za velmi špatných světelných podmínek. DIS OFF DIS ON 3D DNR OFF 3D DNR ON ZERO DEFECT: Procesor WDXV7 je vybaven funkcí ke korekci případných vadných obrazových bodů (pixelů), které se projevují zejména při snímání při nízké úrovni osvětlení. Funkce využívá 2 různé adaptivní algoritmy a zajišťuje čistý obraz při špatném osvětlení. PRIVACY MASKING: Procesor WDXV7 umožňuje překrýt pomocí mnohoúhelníků ty části obrazu, které jsou citlivé z hlediska ochrany soukromí osob. Je k dispozici až 8 mnohoúhelníků, přičemž lze volit jejich velikost, pozici, barvu a jas. PRIVACY MASKING OFF PRIVACY MASKING ON ZERO DEFECT OFF ZERO DEFECT ON SENSE-UP: Kamery AVICO jsou vybaveny obrazovou pamětí, která umožňuje dosahovat dlouhých expozičních časů (tj. delších než 1/50s) k zajištění jasného obrazu za tmy (funkce Sense-Up - pomalá závěrka). Při využití expozičního času až 10s (tj. 512x1/50s) tak lze rozeznat tvary a barvy i za úplné tmy. TRUE DAY & NIGHT: Některé kamery AVICO jsou vybaveny funkcí true day& night s mechanickým přepínáním IR filtru a s možností nastavovat úroveň osvětlení a dobu prodlení pro přepnutí do černobílého, resp. barevného režimu. Kamery tak posyktují věrný barevný obraz během dne a vysoce citlivý černobílý obraz v noci. ECLIPSE: Tato funkce (bodová kompenzace protisvětla) překrývá velmi jasné části obrazu černou barvou a umožňuje tak rozlišit detaily i v okolí jasných bodů (např. rozlišení SPZ mezi rozsvícenými reflektory). OBYČEJNÁ KAMERA KAMERA AVICO ECLIPSE OFF ECLIPSE ON LSC: Tato funkce (LSC = Lens Shading Compensation) slouží ke kompenzaci ztmavení krajů obrazu (tzv. vinětace), ke kterému může docházet při použití širokoúhlých objektivů. Funkci lze zapnout nebo vypnout v OSD menu kamery. obchod@escadtrade.cz

10 8 U kamer AVICO jsou dále k dispozici tyto funkce: detekce pohybu ( Motion Detection ), kamerové titulky, pozitivní / negativní obraz, stranově převrácený obraz ( Mirror ), zmrazení obrazu ( Freeze ), nastavitelné kontury resp. elektronická apertura ( Sharpness ) atd. Všechny výše uvedené funkce lze snadno konfigurovat pomocí obrazovkového menu (OSD) a tlačítek na kameře, případně pomocí ovladače na připojovacím kabelu. Společnost AVICO vyrábí analogové kamery v různém provedení: box kamery s CS úchytem pro výměnný objektiv, venkovní bullet kamery a mini dome kamery s IR přisvětlením. Venkovní kamery jsou opatřeny vysoce kvalitním asférickým varifokálním objektivem s velkou světelností a s automaticky řízenou clonou (auto-iris). Jsou k dispozici modely s různým dosvitem IR přisvětlení (30-120m) a s různým rozsahem zorného úhlu varifokálního objektivu. V tabulce níže je uveden přehled analogových CCTV kamery AVICO: ACH-WTD6000 AVIR-W28VAH AVIR-WTD66VAH AL-WTD2810VAH AL-WTD650VAH AR-WTD650VAH ADIR-LT12VAHQ2810 ADIR-LT12VAHQ650 AVDIR-W40VAH Barva / čb barva barva barva barva barva barva Obrazový senzor CCD 1/3 Sony Super HAD II CCD 1/3 Sony Super HAD II CCD 1/3 Sony Super HAD II CCD 1/3 Sony Super HAD II CCD 1/3 Sony Super HAD Procesor (DSP) WDXV7 XDXV7 WDXV7 WDXV7 XV3 WDXV7 Objektiv CS-úchyt pro objektiv, autoiris výstup DC asférický autoiris varifocal 3,5-16mm AL-WTD2810VAH: autoiris varifocal 2,8-12mm AL-WTD650VAH: autoiris varifocal 6-50mm autoiris varifocal 6-50mm ADIR- LT12VAHQ2810: asférický autoiris varifokal2,8-12mm ADIR-LT12VAHQ650: asférický autoiris varifokal 6-50mm Video výstup BNC BNC BNC BNC BNC BNC Horizontální rozlišení day: 600ř. night: 700ř. day: 600ř. night: 700ř. day: 600ř. night: 700ř. day: 600ř. night: 700ř. day: 580ř. night: 700ř CCD 1/3 Sony Super HAD II asférický autoiris varifocal 2,8-12mm day: 600ř. night: 700ř. Minimální osvětlení 0,4 Lux (50IRE) 0,4 Lux (50IRE) 0,4 Lux (50IRE) 0,4 Lux (50IRE) 0,01Lux (20IRE) 0,4 Lux (50IRE) Funkce day/night IR přisvětlení - ano (ICR) AVIR-W28VAH: elektronická D/N AVIR-WTD66VAH: ICR AVIR-W28VAH: 28 IR LED (25m) AVIR-WTD66VAH: 68 IR LED (50m) ano (ICR) ano (ICR) ano (ICR) ano (ICR) 40 IR LED (35m) 40+2x20 IR LED (120m) 40 IR LED (35m) 40 IR LED (35m) Široká dynamika (WDR) on/off, 3 úrovně on/off, 3 úrovně on/off, 3 úrovně on/off, 3 úrovně - on/off, 3 úrovně Řízení zisku (AGC) low / mid / hi / off low / mid / hi / off low / midd / hi / off low / midd / hi / off low / midd / hi / off low / midd / hi / off Automatická závěrka 1/50-1/ s 1/50-1/ s 1/50-1/ s 1/50-1/ s 1/50-1/ s 1/50-1/ s Pomalá závěrka ano, max. x512 ano, max. x512 ano, max. x512 ano, max. x512 - ano, max. x512 Kompenzace protisvětla BLC on/off BLC on/off BLC on/off BLC on/off BLC on/off BLC on/off Bodová kompenzace protisvětla ECLIPSE on/off ECLIPSE on/off ECLIPSE on/off ECLIPSE on/off - ECLIPSE on/off Balance bílé atw / awc / man / atw / awc / man / atw / awc / man / atw / awc / man / atw / awc / man / atw / awc / man push push push push push Redukce šumu 3D DNR 3D DNR 3D DNR 3D DNR - 3D DNR Korekce vadných pixelů on/off on/off on/off on/off - on/off Detekce pohybu ano ano ano ano ano ano Privátní zóny ano ano ano ano ano ano Digit. stabilizace obrazu DIS on/off DIS on/off DIS on/off DIS on/off - DIS on/off Digitální zoom 1x - 10x 1x - 10x 1x - 10x 1x - 10x - 1x - 10x Kompenzace vinětace LSC on/off LSC on/off LSC on/off LSC on/off LSC on/off LSC on/off Kamerový titulek ano ano ano ano ano ano OSD menu ano ano ano ano ano ano Provozní prostředí vnitřní vnitřní / venkovní (IP66) vnitřní / venkovní (IP66) vnitřní / venkovní (IP66) vnitřní / venkovní (IP65) Napájení 12VDC 12VDC 12VDC 12VDC 12VDC 12VDC vnitřní / venkovní (IP65) ESCAD Trade s.r.o., Ukrajinská 2a, Praha 10 Vršovice Tel:

11 9 Analogové CCTV kamery ostatních výrobců Kromě značkových kamer Sony a Avico nabízí společnost ESCAD Trade rovněž CCTV kamery skupiny předních asijských výrobců (Yoko Technology, VESCO, EBM). Jedná se o špičkové výrobce s dlouholetými zkušenostmi v oboru, silnými výzkumnými a vývojovými týmy a výbornou technickou podporou. Dokladem kvality jejich produktů jsou certifikáty řízení jakosti ISO a certifikáty CE a RoHS. Kompaktní kamery pro vnitřní prostředí Jedná se o kompaktní kamery s vestavěným objektivem vhodné pro aplikace v interiéru. K dispozici jsou kamery v různém provedení: polokulovité mini dome kamery, mini kamery ve tvaru kostičky, kamera pro instalaci do rohu a maskovaná kamera vestavěná do funkčního pohybového PIR čidla nebo do makety kouřového detektoru. Všechny kamery jsou vybaveny obrazovým snímačem Sony CCD a digitálním signálovým procesorem. Některé modely mají vestavěné IR LED pro přisvětlení za tmy, případně varifokální objektiv pro nastavení požadovaného zorného úhlu. K dispozici jsou i typy s velmi vysokým rozlišením 550 horizontálních řádek. Některé modely mají vestavěný mikrofon pro snímání zvuku v okolí kamery. Kamery jsou napájeny napětím 12VDC a jsou opatřeny připojovacím kablíkem s DC a BNC konektory pro snadnou montáž. V tabulce níže je uveden přehled analogových CCTV kamer pro interiér: Parametr RYK-2D55A RYK-2D56A VS-153 VS-D210SNH-2 RYK-2G83LVT/2 RYK-2512S VS-221SN Barva / čb barva barva barva barva barva barva Provedení Obrazový senzor Objektiv kovová kostička s držákem na stěnu / strop CCD 1/3 Sony Super HAD RYK-2D55A: 3.6mm (horiz. 65 ) RYK-2D56A: dírkový 3.8mm plastová kamera do rohu místnosti CCD 1/3 Sony Super HAD (DSP Sony) 3.6mm (horiz.úhel 65 ) polokulovitá mini dome kamera CCD 1/3 Sony HiRes 3.6mm (horiz.úhel 65 ) polokulovitá mini dome kamera CCD 1/3 Sony Super HAD varifokální 3.5-9mm maskovaná kamera ve funkčním PIR detektoru CCD 1/3 Sony Super HAD dírkový 3.7mm (pinhole) maskovaná kamera v maketě kouřového detektoru CCD 1/3 Sony 3.6mm (horiz.úhel 65 ) Video výstup BNC BNC BNC BNC BNC BNC Audio vnitřní mikrofon vnitřní mikrofon - - vnitřní mikrofon - Horizontální rozlišení 380ř. 420ř. 540ř. 550ř. 380ř. 420ř. Minimální osvětlení 0,4 Lux (F2.0) 0,5 Lux 0,1 Lux 0,04 Lux 0,2 Lux 1,0 Lux Funkce day/night - ano - ano - - IR přisvětlení - 12 IR LED (10m) - 24 IR LED (25m) - - Řízení zisku automat. AGC automat. AGC automat. AGC automat. AGC automat. AGC automat. AGC Automatická závěrka 1/50-1/ s 1/50-1/ s 1/50-1/12000s 1/50-1/100000s 1/50-1/110000s 1/50-1/100000s Kompenzace protisvětla automat. (BLC) automat. (BLC) automat. (BLC) automat. (BLC) - - Balance bílé automat. (AWB) automat. (AWB) automat. (AWB) automat. (AWB) automat. (AWB) automat. (AWB) Provozní prostředí vnitřní vnitřní vnitřní vnitřní vnitřní vnitřní 3-osý mechanismus ano - - Napájení 12VDC 12VDC 12VDC 12VDC 12VDC 12VDC obchod@escadtrade.cz

12 10 Kompaktní kamery pro venkovní prostředí V poslední době si stále větší oblibu získávají kompaktní kamery s objektivem vhodné pro nasazení ve venkovním prostředí. Tyto kamery jsou zapouzdřeny v kompaktním, povětrnosti odolném krytu s odpovídajícím stupněm krytí IP; mini dome kamery jsou navíc odolné vůči vandalismu. Kamery mají moderní design a kompaktní rozměry, takže mohou být použity jak v interiéru, tak ve venkovním prostředí. Všechny modely mají vestavěné IR přisvětlení a funkci day/night pro nepřetržité sledování 24hod. Kamery jsou opatřeny tvrzeným průhledovým sklem s technologií dual glass k zabránění rušivého odrazu IR přisvětlení do objektivu. Některé typy jsou opatřeny varifokálním objektivem, který umožňuje externě nastavit požadovaný zorný úhel. Až na výjimku mají všechny modely super vysoké horizontální rozlišení (více než 500ř.). V tabulce níže je uveden přehled analogových CCTV kamer pro venkovní prostředí: Parametr RYK-2B83L2/1 VS-1132NSNH VS-1163NSNH RYK-2W83L4VF EN-DVI20-32 EN-DVJ30-32 VS-126NSNH VS-406NSNH Barva / čb barva barva barva barva barva barva Provedení Obrazový senzor válečková bullet kamera CCD 1/3 Sony Super HAD válečková bullet kamera CCD 1/3 Sony Objektiv 3,6mm (65 ) 3,6mm (65 ) válečková bullet kamera CCD 1/3 Sony Super HAD varifokální 4-9mm (62-28 ) válečková bullet kamera CCD 1/3 Sony Super HAD autoiris varifokál. 3,7-12mm (84-24 ) polokulovitá mini dome kamera CCD 1/3 Sony Super HAD EN-DVI20-32: 3.6mm (65 ) EN-DVJ30-32: varifokal. 4-9mm (62-28 ) polokulovitá mini dome kamera CCD 1/3 Sony Super HAD VS-126NSNH: 3.6mm (65 ) VS-406NSNH: varifokal. 4-9mm (62-28 ) Video výstup BNC BNC BNC BNC BNC BNC Horizontální rozlišení 550ř. 540ř. 540ř. 550ř. 420ř. 540ř. Funkce day/night ano ano ano ano ano ano Minimální osvětlení 0,3 Lux 0,05 Lux 0 Lux (IR ON) 0,4 Lux 0 Lux (IR ON) 0,05 Lux IR přisvětlení 24 IR LED (20m) 24 IR LED (25m) 48 IR LED (35m) 42 IR LED (40m) EN-DVI20-32: 24 IR LED (20m) EN-DVJ30-32: 36 IR LED (30m) VS-126NSNH: 23 IR LED (20m) VS-406NSNH: 36 IR LED (40m) Řízení zisku automat. (AGC) automat. (AGC) automat. (AGC) automat. (AGC) automat. (AGC) automat. (AGC) Automatická závěrka 1/50-1/110000s 1/50-1/100000s 1/50-1/100000s 1/50-1/ /50-1/100000s 1/50-1/100000s Kompenzace protisvětla automat. (BLC) automat. (BLC) automat. (BLC) automat. (BLC) automat. (BLC) automat. (BLC) Balance bílé automat. (AWB) automat. (ATW) automat. (ATW) automat. (AWB) automat. (AWB) automat. (ATW) Provozní prostředí vnitřní / venkovní (IP68) vnitřní / venkovní (IP65) vnitřní / venkovní (IP65) vnitřní / venkovní (IP65) vnitřní / venkovní (IP65), antivandal 3-osý mechanismus ano ano ano Napájení 12VDC 12VDC 12VDC 12VDC 12VDC 12VDC vnitřní / venkovní (IP65), antivandal ESCAD Trade s.r.o., Ukrajinská 2a, Praha 10 Vršovice Tel:

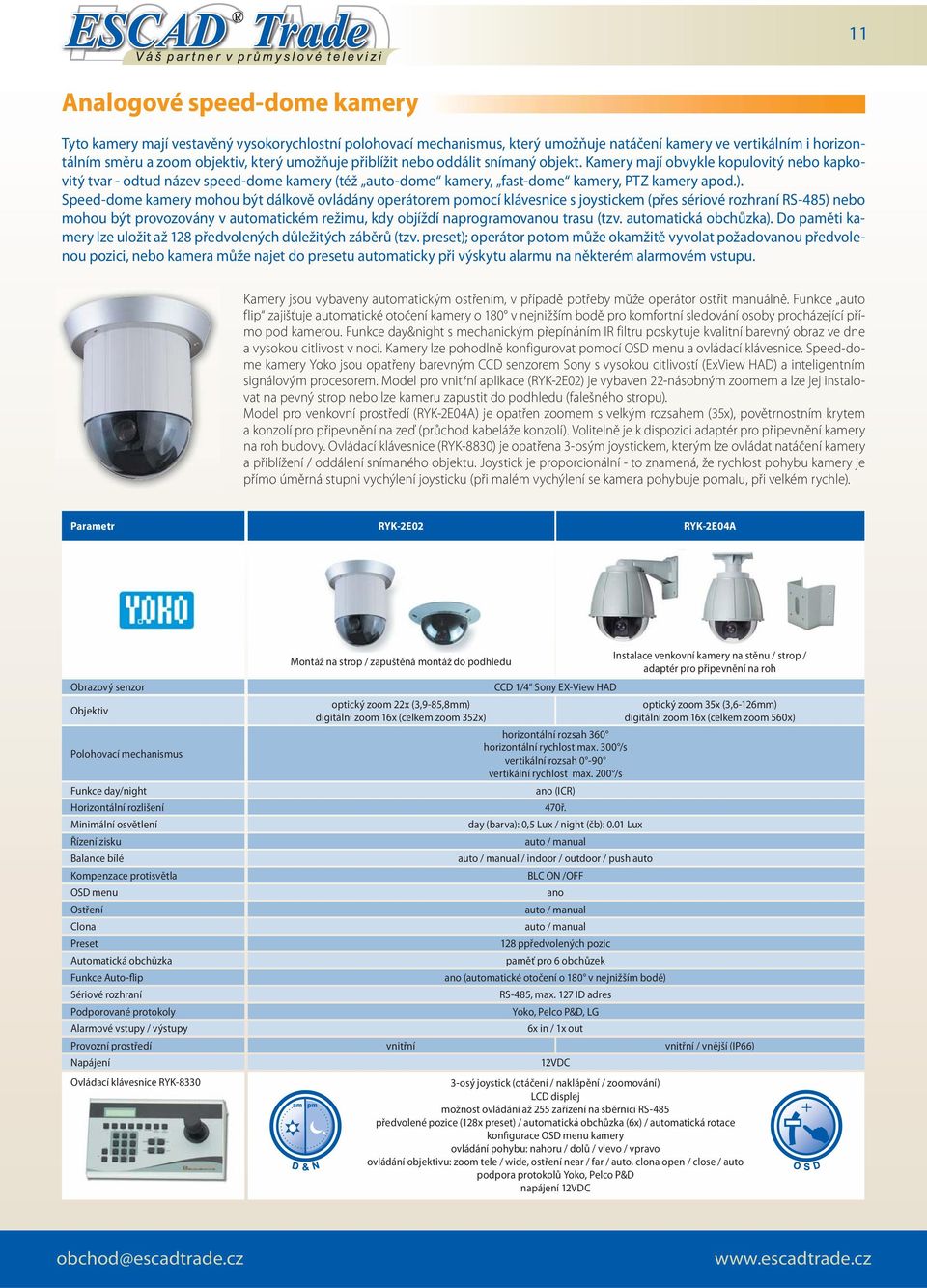

13 11 Analogové speed-dome kamery Tyto kamery mají vestavěný vysokorychlostní polohovací mechanismus, který umožňuje natáčení kamery ve vertikálním i horizontálním směru a zoom objektiv, který umožňuje přiblížit nebo oddálit snímaný objekt. Kamery mají obvykle kopulovitý nebo kapkovitý tvar - odtud název speed-dome kamery (též auto-dome kamery, fast-dome kamery, PTZ kamery apod.). Speed-dome kamery mohou být dálkově ovládány operátorem pomocí klávesnice s joystickem (přes sériové rozhraní RS-485) nebo mohou být provozovány v automatickém režimu, kdy objíždí naprogramovanou trasu (tzv. automatická obchůzka). Do paměti kamery lze uložit až 128 předvolených důležitých záběrů (tzv. preset); operátor potom může okamžitě vyvolat požadovanou předvolenou pozici, nebo kamera může najet do presetu automaticky při výskytu alarmu na některém alarmovém vstupu. Kamery jsou vybaveny automatickým ostřením, v případě potřeby může operátor ostřit manuálně. Funkce auto flip zajišťuje automatické otočení kamery o 180 v nejnižším bodě pro komfortní sledování osoby procházející přímo pod kamerou. Funkce day&night s mechanickým přepínáním IR filtru poskytuje kvalitní barevný obraz ve dne a vysokou citlivost v noci. Kamery lze pohodlně konfigurovat pomocí OSD menu a ovládací klávesnice. Speed-dome kamery Yoko jsou opatřeny barevným CCD senzorem Sony s vysokou citlivostí (ExView HAD) a inteligentním signálovým procesorem. Model pro vnitřní aplikace (RYK-2E02) je vybaven 22-násobným zoomem a lze jej instalovat na pevný strop nebo lze kameru zapustit do podhledu (falešného stropu). Model pro venkovní prostředí (RYK-2E04A) je opatřen zoomem s velkým rozsahem (35x), povětrnostním krytem a konzolí pro připevnění na zeď (průchod kabeláže konzolí). Volitelně je k dispozici adaptér pro připevnění kamery na roh budovy. Ovládací klávesnice (RYK-8830) je opatřena 3-osým joystickem, kterým lze ovládat natáčení kamery a přiblížení / oddálení snímaného objektu. Joystick je proporcionální - to znamená, že rychlost pohybu kamery je přímo úměrná stupni vychýlení joysticku (při malém vychýlení se kamera pohybuje pomalu, při velkém rychle). Parametr RYK-2E02 RYK-2E04A Obrazový senzor Objektiv Montáž na strop / zapuštěná montáž do podhledu optický zoom 22x (3,9-85,8mm) digitální zoom 16x (celkem zoom 352x) CCD 1/4 Sony EX-View HAD Instalace venkovní kamery na stěnu / strop / adaptér pro připevnění na roh optický zoom 35x (3,6-126mm) digitální zoom 16x (celkem zoom 560x) horizontální rozsah 360 Polohovací mechanismus horizontální rychlost max. 300 /s vertikální rozsah 0-90 vertikální rychlost max. 200 /s Funkce day/night ano (ICR) Horizontální rozlišení 470ř. Minimální osvětlení day (barva): 0,5 Lux / night (čb): 0.01 Lux Řízení zisku auto / manual Balance bílé auto / manual / indoor / outdoor / push auto Kompenzace protisvětla BLC ON /OFF OSD menu ano Ostření auto / manual Clona auto / manual Preset 128 ppředvolených pozic Automatická obchůzka paměť pro 6 obchůzek Funkce Auto-flip ano (automatické otočení o 180 v nejnižším bodě) Sériové rozhraní RS-485, max. 127 ID adres Podporované protokoly Yoko, Pelco P&D, LG Alarmové vstupy / výstupy 6x in / 1x out Provozní prostředí vnitřní vnitřní / vnější (IP66) Napájení 12VDC Ovládací klávesnice RYK osý joystick (otáčení / naklápění / zoomování) LCD displej možnost ovládání až 255 zařízení na sběrnici RS-485 předvolené pozice (128x preset) / automatická obchůzka (6x) / automatická rotace konfigurace OSD menu kamery ovládání pohybu: nahoru / dolů / vlevo / vpravo ovládání objektivu: zoom tele / wide, ostření near / far / auto, clona open / close / auto podpora protokolů Yoko, Pelco P&D napájení 12VDC obchod@escadtrade.cz

14 12 Miniaturní a deskové (PCB) kamery Tyto kamery jsou vhodné zejména pro vestavbu do nejrůznějších zařízení (roboty, dálkově ovládané modely, čtecí zařízení, video mikroskopy apod.), pro skryté sledování nebo pro různé mobilní aplikace apod. Nejmenší miniaturní kamery mají rozměry pouhých 11x11x18mm a mohou být vybaveny tzv. pinhole objektivem se vstupní pupilou velikosti špendlíkové hlavičky, případně může být objektiv maskován knoflíkem nebo hlavičkou šroubu. Miniaturní kamery Misumi jsou vybaveny CMOS snímačem nové generace (CCIQ-II). Kamery dosahují díky boosteru se ziskem +42dB velmi vysoké citlivosti. Implementovaný firmware ke zvýšení ostrosti, 16-zónové řízení expozice a velký rozsah závěrky zajišťují na tuto třídu kamer špičkovou kvalitu obrazu. K dispozici je též model s CCD snímačem, u kterého je miniaturní kamerová hlava (CCD snímač & objektiv) propojena kablíkem s ostatní elektronikou kamery. Mezi miniaturní kamery lze zařadit i speciální kamery pro nahlížení do obtížně přístupných míst (dutiny auto karosérie, různé potrubí apod.). Kamera MO-L806 je realizována různě dlouhým ohebným husím krkem (volitelná délka 0,75m - 5m), na jehož jednom konci je miniaturní kamerová hlava s přisvětlovacími LED a na druhém konci je ergonomický držák s konektory pro připojení monitoru nebo přenosného (kapesního) rekordéru. Průměr kamerové hlavy je pouhých 9mm, takže kamerou lze nahlížet do otvorů již od průměru 1cm. Deskové kamery jsou tvořeny nezakrytovanou deskou tištěných spojů (PCB), ke které je připojen minaturní objektiv ( PCB objektiv ). Objektivem lze ostřit jeho otáčením v úchytu se závitem, případně jej lze úplně vyšroubovat a vyměnit jej za jiný objektiv s požadovaným zorným úhlem. Všechny miniaturní a deskové kamery mají vyvedeny kablíky pro připojení napájení (obvykle 12VDC) a videovstupu monitoru, rekordéru nebo jiného video zařízení. Kamerky lze napájet z externího samostatného zdroje nebo přímo z připojeného kompatibilního kapesního rekordéru (např. modely MP-415E, MP-469P). Podrobnější informace k těmto rekordérům naleznete v části Přenosné a mobilní videorekordéry (PVR) v katalogu dále. Parametr MO-S3510-3C-P MO-S1623-4F-P MO-S1631-4F-P MS-C470A-3C MO-L806 MTV-54K0P MTV-54C0PI MTV-53S85HP Barva / čb barva barva barva barva barva barva Provedení miniaturní kamera s pinhole objektivem MO-S1623-4F-P: maskovaná kamera v šroubku MO-S1631-4F-P: maskovaná kamera v knoflíku kamerová hlava propojena kablíkem (30cm) s PCB jednotkou video inspekční kamera s ohebným krkem a přisvětlením desková kamera s objektivem špičková desková kamera day & night s vysokým rozlišením a digitální redukcí šumu Obrazový senzor CMOS 1/4 CCIQ II CMOS 1/4 CCIQ II CCD Sony 1/4 CMOS 1/5 CCD Sony 1/4 CCD Sony 1/3 Objektiv kónický pinhole 3.7mm (52 ) pinhole 4,3mm (45 ) pinhole 3,7mm (52 ) 2,8mm (60 ) MTV-54K0P: 3,6mm (52 ) MTV-54C0PI: pinhole 3,7mm 3,6mm (52 ) Video výstup kompozit. video kompozit. video kompozit. video kompozit. video kompozit. video kompozit video, digit. YUV Audio - - ano - - ano Horizontální rozlišení 400ř. 380ř. 350ř. 240ř. 470ř. 520ř. Minimální osvětlení 0,1 Lux 1 Lux 0,2 Lux 0 Lux (s přisvětlením) 0,5 Lux 0,002 Lux (sense-up 256x) Funkce day/night ano (ICR) Přisvětlení ano (bílé LED) - - Řízení zisku automat. (AGC) automat. (AGC) automat. (AGC) automat. (AGC) automat. (AGC) AGC on/off Automatická závěrka 1/50-1/125000s 1/50-1/125000s 1/50-1/120000s 1/50-1/57000s 1/50-1/100000s auto / manual / flickerless Pomalá závěrka x (sense-up) Balance bílé automatická automatická automatická automatická automatická ATW / AWC Redukce šumu SDNR Funkce Mirror ano (H) ano (H/V) Digitální zoom x (pouze MTV-54K0P) 2x Kamerový titulek ano Privátní zóny ano Provozní prostředí vnitřní vnitřní vnitřní venkovní (IP67) (pouze kamerová hlava) vnitřní vnitřní Napájení 5-12VDC 5-12VDC 12VDC 9-12VDC 12VDC 12VDC Rozměry 11x11x19mm 0 12mmx21mm (v) kamer. hlava: 11x11x18mm PCB jednotka: 29x29x7mm propoj. kablík: délka 30cm kamer. hlava: 0 9,2mm ohebný krk: volitelně 0,75-5m MTV-54K0P: 32x32x20mm MTV-54C0PI: 22x26x15mm 42,5x38x33mm ESCAD Trade s.r.o., Ukrajinská 2a, Praha 10 Vršovice Tel:

15 13 Bezpečnostní a sportovní kamery se záznamem V pouzdře těchto kamer je vestavěna záznamová jednotka pro nahrávání videa na paměťovou kartu. Některé modely (Yoko RYK-9107, RYK-9109) mají vestavěné bezpečnostní funkce (video detektor pohybu, alarmový vstup, časový rozvrh pro záznam, časosběrný záznam aj.), takže jsou vhodné zejména pro zabezpečovací aplikace (střežení bytu, kanceláře apod.). Tyto kamery lze kromě externího zdroje napájet rovněž z vnitřní baterie, takže je lze použít i pro přechodné, dočasné aplikace v místech bez dosahu elektrické sítě a jakékoliv kabeláže. Tyto kamery mají standardní videovýstup, takže záznam můžete pohodlně přehrávat na televizoru, k dispozici je OSD menu pro rychlé vyhledání požadovaného záznamu a pro konfiguraci kamery. Model RYK-9107 má rovněž USB port pro prohlížení a stahování záznamu na PC. K dispozici jsou též modely určené zejména pro sportovní a jiné mobilní a dokumentační aplikace. Špičkové kamery řady ContourHD a GoPro dosahují Full HD rozlišení 1920x1080 při real-time záznamové rychlosti 30fps (formát 16:9). V sortimentu jsou i vodotěsné modely do hloubky až 60m. Souprava POV1.5 amerického výrobce VIO je tvořena samostanou kamerovou hlavou, která je propojena kabelem se záznamovou jednotkou. Celá souprava je vodotěsná a má robustní provedení, takže kromě sportovních aplikací je vhodná i pro nasazení v armádě, u policie, hasičů, v motorismu apod. Součástí sportovních kamer je širokým sortiment různých úchytů pro připevnění kamer na helmu, nádrž, řídítka, sklo, brýle, část oděvu atd. Parametr RYK-9109 RYK-9107 MD80 ContourHD ContourHD-1080p GoPro HD HERO POV1.5 Provedení maskovaná barevná kamera se záznamem v maketě PIR čidla kapesní rekordér s vestavěnou barevnou kamerou a LCD displejem universální kamera se záznamem pro různé mobilní aplikace HD/Full-HD sportovní kamera se záznamem na SD kartu Full-HD vodotěsná sportovní kamera se záznamem na SD kartu robustní vodotěsná kamerová souprava se záznamem pro mobilní aplikace Obrazový senzor barevný CMOS 1/6 barevný CMOS 1/6 CMOS 2mpx CMOS 5mpx CMOS 5mpx Advanced CMOS Objektiv pinhole 3,62mm pinhole 3,62mm pinhole (HD) 110 (Full HD) 127 (Full HD) 110 Vestavěný mikrofon - ano ano ano ano ano IR přisvětlení - 6x IR LED (dosvit 5m) Kompresní formát MPEG-4 MPEG-4 AVI H.264 (.MOV) H.264 (.MOV) MPEG-4 AVI (DivX) Záznamové médium Záznamová rychlost & rozlišení Bezpečnostní funkce SD / SDHC karta (max. 32GB) 1-12fps & 640x fps & 320x240 detekce pohybu, časovač, časosběrný záznam, vyhledávání záznamu podle data a času SD / SDHC karta (max. 32GB) 1-12fps & 640x fps & 320x240 detekce pohybu, časovač, časosběrný záznam, vyhledávání záznamu podle data a času MicroSD / SDHC (max. 8 GB) 25fps & 640x480 detekce zvuku - MicroSD / SDHC (max. 16 GB) ContouHD: 30fps & 1280x720 ContourHD-1080p: 30fps & 1920x1080 SD / SDHC (max. 32 GB) 30fps & 1920x1080 SD / SDHC (max. 8GB) 30fps & 720x480 Alarmové vstupy - 1x alarm in LCD displej - ano (TFT LCD 2,5 ) barevný LCD AV vstup / výstup 1x AV out 1x AV in, 1x AV out - - 1x AV out 1x HDTV out 1x AV out USB port - USB 1.1 USB2.0 USB2.0 USB2.0 USB2.0 Dálkový ovladač - ano (bezdrát) ano (bezdrát) Napájení vnitřní baterie 4xAA/ externí zdroj 12VDC vnitřní Li-Ion baterie/ externí zdroj 5VDC vnitřní Li-Ion baterie/ externí adaptér vnitřní Li-Ion baterie (max. 3hod.) vnitřní Li-Ion baterie (max. 2,5 hod.) Rozměry 82 x 134 x 71 mm 86 x 55 x 22,5 mm 55 x 20 x 18 mm 95 x 53 x 34 mm 42 x 60 x 30 mm Vodotěsné krytí voděodolný kryt vodotěsná do 60m Ostatní Aplikace ovládací tlačítka na zadním panelu zabezpečení možnost připojení externí kamery zabezpečení, mobilní aplikace automat. spuštění záznamu při detekci zvuku sportovní a různé mobilní aplikace zaměřovací laser pro nastavení záběru sportovní a různé mobilní aplikace režimy video / foto / sekvenční foto sportovní a různé mobilní aplikace vnitřní baterie 4xAA/ externí zdroj 12VDC rekordér: 168 x 60 x 37mm vodotěsná hloubka: kamera: 10m rekordér: 1m (IP67) vstup pro externí mikrofon sport, motorismus, armáda, policie obchod@escadtrade.cz

16 14 GSM kamery GSM kamery jsou vhodné pro zabezpečení bytů, kanceláří nebo odlehlých objektů bez telefonní nebo internetové přípojky (chaty, chalupy apod.). Kromě toho lze GSM kamery využít při monitorování dopravy, aktuálního počasí, dokumentaci vývoje nové stavby atd. V pouzdře GSM kamery je kromě standardní kamery integrován též GSM modul, který umožňuje přenos obrazu a zvuku v GSM síti. Kamera může odesílat obraz na váš mobilní telefon nebo na v případě výskytu alarmu, periodicky v zadaném intervalu nebo si můžete vyžádat zaslání obrázku z vašeho mobilního telefonu. Některé GSM kamery umí odesílat obraz také na FTP server. Ke zprovoznění stačí vložit do slotu kamery funkční SIM kartu a nakonfigurovat kameru pomocí SMS zpráv nebo z počítače přes USB rozhraní. V sortimentu ESCAD Trade jsou k dispozici GSM kamery v různém provedení: GSM box kamera c CS-úchytem pro výměnný objektiv, kompaktní GSM kamery pro interiér a outdoorová GSM kamera pro venkovní prostředí se záznamem obrazu na SD kartu. Jinou možností přenosu obrazu v GSM síti je použití GSM routeru (model CER-75I) s připojenou IP kamerou. Výhodou této varianty je to, že výběr kamery není nijak omezen a k routeru můžete připojit libovolnou IP kameru, která splňuje přesně vaše požadavky (viz část IP kamery v katalogu dále). GSME-TLT Parametr GSME-TLT V900-A1 V900-B2 EYE-02 CER-75I Provedení GSM box kamera s CSúchytem pro objektiv a se záznamem na SD kartu vnitřní kompaktní GSM kamera s IR přísvitem vnitřní kompaktní GSM kamera s PIR detektorem a s IR přísvitem venkovní kompaktní GSM kamera s IR přísvitem a se záznamem na SD kartu GSM router s Ethernet rozhraním pro připojení IP kamery Barva / čb barva barva barva barva dle připojené kamery Rozlišení max. 640x480 max. 640x480 max. 640x480 max. 640x480 dle připojené kamery Kompresní formát JPEG, MPEG-4 JPEG JPEG JPEG, MJPEG dle připojené kamery Objektiv CS-úchyt (objektiv 4mm v ceně) vestavěný objektiv (68 ) vestavěný objektiv (70 ) vestavěný objektiv (95 ) dle připojené kamery Vestavěný mikrofon ano ano ano ano dle připojené kamery IR přisvětlení možnost připojení externího IR světla vestavěné IR LED (dosvit cca 6m) Vestavěné detektory - videodetekce pohybu Alarmový vstup 2x vstup pro připojení poplach. čidla (PIR, dveřní kontakt apod.) možnost připojení až 15 bezdrátových alarmových čidel (433MHz) vestavěné IR LED (dosvit cca 9m) videodetekce pohybu, PIR detektor možnost připojení až 15 bezdrátových alarmových čidel (433MHz) vestavěné IR LED (6x100mW, 80 ) videodetekce pohybu, PIR detektor, detekce zvuku, detekce tříštění skla, detekce náklonu / vibrací možnost připojení bezdrátových alarmových čidel (868MHz) dle připojené kamery dle připojené kamery dle připojené kamery Přenos videosekvence ano - - ano dle připojené kamery Přenos obrazu Režim odesílání na mobil (MMS), na , na ftp server, na PC, PDA periodicky, při alarmu, na vyžádání na mobil (MMS), na periodicky, při alarmu, na vyžádání na mobil (MMS), na periodicky, při alarmu, na vyžádání na mobil (MMS), na , PCO (pouze data) při alarmu, na vyžádání dle připojené kamery dle připojené kamery Konfigurace kamery SMS, USB, web SMS SMS USB Ethernet Záznam na SD kartu ano (microsd) - - ano (microsd) dle připojené kamery Vzdálený odposlech ano ano ano ano ne Slot pro SIM kartu ano ano ano ano ano Přenosová frekvence 850 / 900 / 1800 / 1900 MHz 900 / 1800 MHz 900 / 1800 MHz 850 / 900 / 1800 / 1900 MHz 850 / 900 / 1800 / 1900 MHz Datová služba GPRS, EDGE GPRS GPRS GPRS, EDGE GPRS, EDGE Vnitřní baterie ano (dobíjecí) ano (dobíjecí Li-Ion) ano (dobíjecí Li-Ion) ano (dobíjecí Li-Ion) ne Napájení adaptér 12-15VDC adaptér 5,5VDC adaptér 5,5VDC adaptér 6VDC 10-30VDC Provozní prostředí Ostatní vnitřní / venkovní (při instalaci kamery do venkovního krytu) výstup pro IR světlo, kamerový držák v ceně vnitřní vnitřní venkovní 2x bezdrátový ovladač pro lokální ovládání 2x bezdrátový ovladač pro lokální ovládání vnitřní paměť 1GB router: vnitřní kamera: vnitřní / vnější dle typu volitelně též rozhraní RS232/485 ESCAD Trade s.r.o., Ukrajinská 2a, Praha 10 Vršovice Tel:

17 15 IP kamery S technickým pokrokem zejména v oblasti přenosových sítí a v oblasti digitalizace videosignálu se začínají stále více prosazovat tzv. IP kamery (IP Internet Protocol ). V pouzdře IP kamery je kromě kamerového modulu vestavěn rovněž webový video server, který zajišťuje digitalizaci a komprimaci videosignálu a jeho distribuci do počítačové sítě (LAN/Internet). IP kamera je opatřena Ethernet konektorem (RJ-45), takže ji lze přímo připojit ke switchi ve firemní lokální síti (LAN), nebo například k ADSL routeru, který zajišťuje připojení domácnosti nebo firmy k Internetu. IP kamery mají implementované webové stránky, které umožňují sledovat obraz z kamery z kteréhokoliv místa v síti (LAN / Internet) pomocí standardního webovského prohlížeče (např. Internet Explorer). Analogové kamery Webové videoservery (video enkodéry) PC webový prohlížeč Síťové IP kamery Příklad systému s videokamerami a videoservery PC doma PC se záznamovým softwarem PC kancelář PC webový prohlížeč Designové provedení IP kamer je obdobné jako u analogových. Jsou k dispozici box IP kamery s CS-úchytem pro objektiv, kompaktní IP kamery pro vnitřní nebo venkovní prostředí (případně s funkcí day & night a IR přisvětlením), mini-dome IP kamery (včetně antivandal modelů), otočné auto-dome IP kamery se zoomem atd. Možnosti využití IP kamer jsou téměř neomezené. Kromě zabezpečovacích a sledovacích aplikací se IP-kamery často používají jako tzv. on-line kamery k přímému přenosu na Internetu (sledování dopravy, průběhu stavby, sněhové zpravodajství ze zimních středisek apod.). Zadní panel IP kamery se síťovým konektorem Výhody IP kamer Výhodou IP kamerových systémů je především jejich otevřenost v tom smyslu, že z kteréhokoliv místa na světě s připojením k Internetu může uživatel s příslušnými přístupovými právy vzdáleně sledovat a nahrávat živé video záběry. Kamerové IP systémy lze snadno rozšiřovat; protože datový signál nedegraduje ani při přenosu na velké vzdálenosti, lze budovat kamerové systémy velkého rozsahu a složitosti. K vybudování IP kamerového systému lze využít kabeláž stávající počítačové sítě (LAN / Internet); není tedy nutné pokládat samostatnou koaxiální kabeláž, jak je tomu u analogových CCTV systémů. Zejména při budování rozsáhlých kamerových systémů tak lze při využití IP technologie dosáhnout významných úspor (ve srovnání s využitím analogového systému). Další předností je možnost centrálně (nebo i z více míst) vzdáleně spravovat rozsáhlý distribuovaný systém. Z nadstavbového software nebo sí tového rekordéru je možné provádět video management velkého počtu kamer, často geograficky velmi vzdálených. Moderní a rychle se rozvíjející disciplínou v oblasti síťového video monitoringu je tzv. inteligentní analýza obrazu, která zahrnuje například tyto funkce: inteligentní detekce pohybu, detekce odložených nebo zmizelých objektů, rozpoznávání registračních značek vozidel (SPZ), rozpoznání lidského obličeje, počítání osob, detekce vandalismu (pospreyování nebo zakrytí kamery, rozostření objektivu, mechanické poškození kamery), atd. Zatímco maximální rozlišení u analogových kamer je limitováno šířkou pásma, které je u normy PAL k dispozici, u digitálních IP kamer toto omezení odpadá. Díky neustále se zvyšující propustnosti počítačových sítí, zvyšování účinnosti kompresních technik a vývoji dokonalejších obrazových snímačů může rozlišení u IP kamer dosahovat až několika megapixelů. Rozlišení u IP kamer (a digitálního videa vůbec) se vyjadřuje jako počet horizontálních bodů krát počet vertikálních bodů, přičemž 1 megapixel odpovídá 1 milionu bodů. V současnosti jsou na trhu k dispozici IP kamery s rozlišením až cca 5 megapixelů, někteří výrobci již ohlásili uvedení kamer s rozlišením 10mpx. Z důvodu rychlejšího odečítání náboje, menších rozměrů a nižších výrobních nákladů jsou pro megapixelové IP kamery většinou využívány obrazové snímače CMOS. Jinými výhodami jsou možnost využití technologie neprokládaného řádkování ( Progressive Scan ) pro ostré snímání rychlých dějů, bezdrátový přenos (WiFi), napájení kamer po datovém kabelu (PoE - Power over Ethernet ), obousměrný přenos audia, možnost integrace s dalšími síťovými systémy (kontrola přístupu, EZS apod.) a mnoho dalších. Záznam IP kamer Pokud je požadován záznam a správa více IP kamer na PC, jsou k dispozici různé nadstavbové software, které kromě záznamu poskytují řadu dalších doprovodných funkcí (inteligentní video analytika, e-map, sledování obrazu na mobilním telefonu atd.). Někteří výrobci poskytují tento software ke svým IP kamerám zdarma, zpoplatněné programy od specializovaných softwarových firem (Milestone, NUUO) však obvykle podporují IP kamery a video servery od různých výrobců a vykazují větší robustnost a stabilitu. Jinou alternativou záznamu IP kamer je použití síťového videorekordéru (NVR - Network Video Recorder ). Jedná se v podstatě o síťový disk (NAS), který umožňuje zaznamenávat data z IP kamer. K síťovému rekordéru se lze připojit z kteréhokoliv počítače v síti a pomocí standardního webového prohlížeče (např. IE) je pak možné prohlížet uložený záznam nebo sledovat živý obraz z IP kamer. obchod@escadtrade.cz

18 16 IP kamerové standardy Až donedávna bránila rychlejšímu rozvoji a rozšiřování IP kamerových systémů absence společných standardů, takže vzájemná kompatibilita a interoperabilita mezi síťovými video zařízeními od různých výrobců byla omezená. Výrobci software pro management IP kamer a výrobci síťových rekordérů obvykle podporovali pouze některé modely IP kamer nebo video serverů několika předních výrobců. V roce 2008 založili společnosti Sony, Axis a Bosch společnou platformu ONVIF ( Open Network Video Interface Forum ) pro vývoj a zavedení standardů v oblasti IP kamerových systémů. Jedná se o otevřené sdružení, jehož členy se postupně stala většina předních světových výrobců. Byla stanoveny ONVIF protokoly, které definují pravidla pro výměnu informací mezi síťovými video zařízeními (video streaming, přenos video analytických metadat aj.). Síťová zařízení, která splňují ONVIF specifikaci, by tak měla být vzájemně kompatibilní. Tím se významně zvětšila volnost při výběru a návrhu IP kamerových systémů a usnadnila se jejich instalace a případné rozšiřování v budoucnu. Lze předpokládat, že přijetí globálního standardu tak významně urychlí rozvoj a rozšiřování IP kamerových systémů. Co je dobré vědět IP adresa Každé zařízení v síti (tzv. host - tj. počítač, IP kamera, apod.) je identifikováno jedinečnou IP adresou. IP adresa je tvořena 4 čísly (bajty) oddělenými tečkou. Každé toto číslo (bajt) je tvořeno 8 bity, takže může nabývat decimálních hodnot 0 ( binárně) až 255 ( binárně). Pro zjednodušení se IP adresy zapisují v desítkové soustavě. Příklad IP adresy v desítkové soustavě: Každá IP adresa se skládá z čísla podsítě ( subnet ) a z čísla síťového zařízení (hosta). V závislosti na délce čísla podsítě a délce čísla síťového zařízení se IP adresy dělí do tříd A, B a C. Pro použití ve vnitřních nebo domácích sítích (LAN) se obvykle používají soukromé IP adresy třídy C, které mají k dispozici 3 bajty (24 bitů) pro číslo podsítě a 1 bajt (8 bitů) pro číslo zařízení (počítač, IP kamera atd.). V LAN se obvykle používají adresy z těchto podsítí: x až x nebo x až x, kde x je číslo síťového zařízení. Síťová zařízení, která mají spolu v rámci sítě komunikovat, musí mít stejnou adresu podsítě (tj. první 3 čísla stejná). Příklad: V podsíti x jsou pro síťová zařízení (počítače, IP kamery, switche atd.) k dispozici IP adresy v rozsahu až (čísla 0 a 255 jsou rezervována pro speciální účely). Příklad nastavení IP adres v lokální síti V síti jsou celkem 2 počítače, 4 IP kamery a 1 router, který odděluje vaši síť od Internetu. Nastavení IP adres takové sítě může být například následující: Aby kamera komunikovala s počítači v síti, je potřeba nastavit následující parametry: IP adresa kamery ( IP Address ). Ve výše uvedeném příkladu pro IP kameru 1 je tedy třeba zadat Maska sítě ( Subnet Mask ). Maska sítě je číslo, které popisuje rozdělení sítě do podsítí. Maska sítě zapsaná v binárním tvaru má zleva samé jedničky až do místa, kde končí číslo sítě a na místě části pro číslo síťového zařízení jsou samé nuly. Maska podsítě třídy C tedy má v desítkovém zápisu tuto hodnotu: IP adresa brány ( Gateway ). Většinou se jedná o adresu routeru, který odděluje vaši vnitřní síť od Internetu (tj. je bránou do Internetu ). Pro výše uvedený příklad je třeba zadat IP adresa DNS serveru ( Primary DNS Server, Secondary DNS Server ). DNS je server na Internetu, který zajišťuje překlad číselné IP adresy na jmenný název (např. Adresu DNS serveru je třeba vyžádat u vašeho poskytovatele připojení k Internetu (ISP). Příklad adresy DNS serveru: IP kamera IP kamera IP kamera PC Router IP kamera 4 (WiFi) PC INTERNET Příklad nastavení síťových parametrů ve webových stránkách kamery V podsíti se nesmí vyskytovat více zařízení se stejnou IP adresou, jinak by docházelo k jejich kolizi. Každé zařízení musí mít jedinečnou adresu. Všechny potřebné síťové adresy a parametry by proto měl definovat správce počítačové sítě. IP kamery mají z výroby již nastavenu nějakou výchozí adresu (obvykle z podsítě x nebo x). Uživatel může pro první připojení ke kameře využít tuto adresu a pomocí zobrazené webové stránky kamery pak může změnit IP adresu dle potřeby. Většina výrobců IP kamer však dodává ke svým kamerám program ( IP Setup Tool ) pro počáteční nastavení IP adres a případně dalších parametrů. Po spuštění se program pokouší ve vaší síti vyhledat všechny IP kamery od daného výrobce. Vyhledané kamery jsou pak zobrazeny v tabulce, ve které můžete podle tzv. MAC adresy vybrat požadovanou kameru a změnit její IP adresu tak, aby vyhovovala vaší lokální síti. ESCAD Trade s.r.o., Ukrajinská 2a, Praha 10 Vršovice Tel:

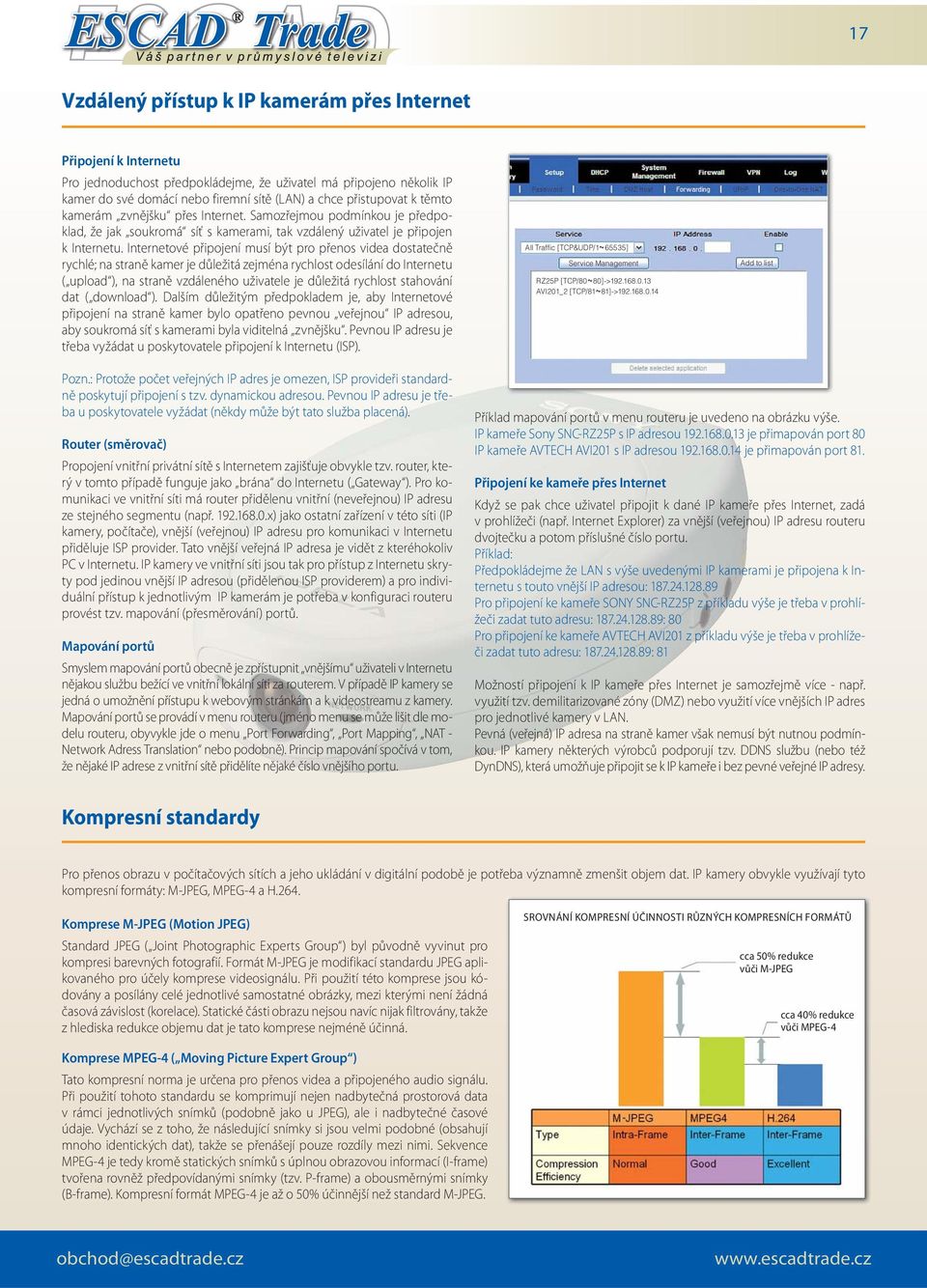

19 17 Vzdálený přístup k IP kamerám přes Internet Připojení k Internetu Pro jednoduchost předpokládejme, že uživatel má připojeno několik IP kamer do své domácí nebo firemní sítě (LAN) a chce přistupovat k těmto kamerám zvnějšku přes Internet. Samozřejmou podmínkou je předpoklad, že jak soukromá síť s kamerami, tak vzdálený uživatel je připojen k Internetu. Internetové připojení musí být pro přenos videa dostatečně rychlé; na straně kamer je důležitá zejména rychlost odesílání do Internetu ( upload ), na straně vzdáleného uživatele je důležitá rychlost stahování dat ( download ). Dalším důležitým předpokladem je, aby Internetové připojení na straně kamer bylo opatřeno pevnou veřejnou IP adresou, aby soukromá síť s kamerami byla viditelná zvnějšku. Pevnou IP adresu je třeba vyžádat u poskytovatele připojení k Internetu (ISP). All Traffic [TCP&UDP/1~65535] Service Management RZ25P [TCP/80~80]-> AVI201_2 [TCP/81~81]-> Add to list Pozn.: Protože počet veřejných IP adres je omezen, ISP provideři standardně poskytují připojení s tzv. dynamickou adresou. Pevnou IP adresu je třeba u poskytovatele vyžádat (někdy může být tato služba placená). Router (směrovač) Propojení vnitřní privátní sítě s Internetem zajišťuje obvykle tzv. router, který v tomto případě funguje jako brána do Internetu ( Gateway ). Pro komunikaci ve vnitřní síti má router přidělenu vnitřní (neveřejnou) IP adresu ze stejného segmentu (např x) jako ostatní zařízení v této síti (IP kamery, počítače), vnější (veřejnou) IP adresu pro komunikaci v Internetu přiděluje ISP provider. Tato vnější veřejná IP adresa je vidět z kteréhokoliv PC v Internetu. IP kamery ve vnitřní síti jsou tak pro přístup z Internetu skryty pod jedinou vnější IP adresou (přidělenou ISP providerem) a pro individuální přístup k jednotlivým IP kamerám je potřeba v konfiguraci routeru provést tzv. mapování (přesměrování) portů. Mapování portů Smyslem mapování portů obecně je zpřístupnit vnějšímu uživateli v Internetu nějakou službu bežící ve vnitřní lokální síti za routerem. V případě IP kamery se jedná o umožnění přístupu k webovým stránkám a k videostreamu z kamery. Mapování portů se provádí v menu routeru (jméno menu se může lišit dle modelu routeru, obyvykle jde o menu Port Forwarding, Port Mapping, NAT - Network Adress Translation nebo podobně). Princip mapování spočívá v tom, že nějaké IP adrese z vnitřní sítě přidělíte nějaké číslo vnějšího portu. Příklad mapování portů v menu routeru je uvedeno na obrázku výše. IP kameře Sony SNC-RZ25P s IP adresou je přimapován port 80 IP kameře AVTECH AVI201 s IP adresou je přimapován port 81. Připojení ke kameře přes Internet Když se pak chce uživatel připojit k dané IP kameře přes Internet, zadá v prohlížeči (např. Internet Explorer) za vnější (veřejnou) IP adresu routeru dvojtečku a potom příslušné číslo portu. Příklad: Předpokládejme že LAN s výše uvedenými IP kamerami je připojena k Internetu s touto vnější IP adresou: Pro připojení ke kameře SONY SNC-RZ25P z příkladu výše je třeba v prohlížeči zadat tuto adresu: : 80 Pro připojení ke kameře AVTECH AVI201 z příkladu výše je třeba v prohlížeči zadat tuto adresu: : 81 Možností připojení k IP kameře přes Internet je samozřejmě více - např. využití tzv. demilitarizované zóny (DMZ) nebo využití více vnějších IP adres pro jednotlivé kamery v LAN. Pevná (veřejná) IP adresa na straně kamer však nemusí být nutnou podmínkou. IP kamery některých výrobců podporují tzv. DDNS službu (nebo též DynDNS), která umožňuje připojit se k IP kameře i bez pevné veřejné IP adresy. Kompresní standardy Pro přenos obrazu v počítačových sítích a jeho ukládání v digitální podobě je potřeba významně zmenšit objem dat. IP kamery obvykle využívají tyto kompresní formáty: M-JPEG, MPEG-4 a H.264. Komprese M-JPEG (Motion JPEG) Standard JPEG ( Joint Photographic Experts Group ) byl původně vyvinut pro kompresi barevných fotografií. Formát M-JPEG je modifikací standardu JPEG aplikovaného pro účely komprese videosignálu. Při použití této komprese jsou kódovány a posílány celé jednotlivé samostatné obrázky, mezi kterými není žádná časová závislost (korelace). Statické části obrazu nejsou navíc nijak filtrovány, takže z hlediska redukce objemu dat je tato komprese nejméně účinná. SROVNÁNÍ KOMPRESNÍ ÚČINNOSTI RŮZNÝCH KOMPRESNÍCH FORMÁTŮ cca 50% redukce vůči M-JPEG cca 40% redukce vůči MPEG-4 Komprese MPEG-4 ( Moving Picture Expert Group ) Tato kompresní norma je určena pro přenos videa a připojeného audio signálu. Při použití tohoto standardu se komprimují nejen nadbytečná prostorová data v rámci jednotlivých snímků (podobně jako u JPEG), ale i nadbytečné časové údaje. Vychází se z toho, že následující snímky si jsou velmi podobné (obsahují mnoho identických dat), takže se přenášejí pouze rozdíly mezi nimi. Sekvence MPEG-4 je tedy kromě statických snímků s úplnou obrazovou informací (I-frame) tvořena rovněž předpovídanými snímky (tzv. P-frame) a obousměrnými snímky (B-frame). Kompresní formát MPEG-4 je až o 50% účinnější než standard M-JPEG. obchod@escadtrade.cz

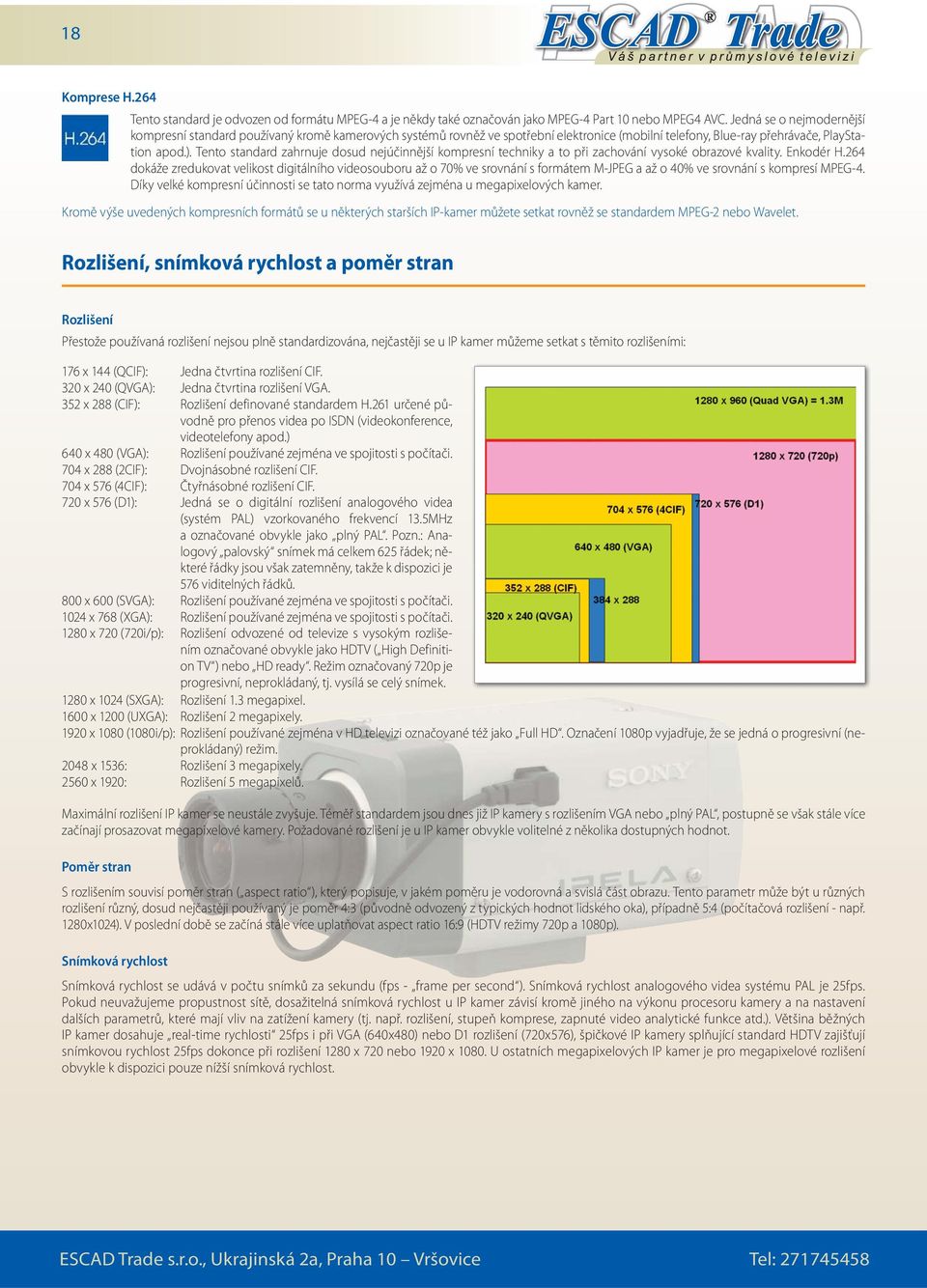

20 18 Komprese H.264 Tento standard je odvozen od formátu MPEG-4 a je někdy také označován jako MPEG-4 Part 10 nebo MPEG4 AVC. Jedná se o nejmodernější kompresní standard používaný kromě kamerových systémů rovněž ve spotřební elektronice (mobilní telefony, Blue-ray přehrávače, PlayStation apod.). Tento standard zahrnuje dosud nejúčinnější kompresní techniky a to při zachování vysoké obrazové kvality. Enkodér H.264 dokáže zredukovat velikost digitálního videosouboru až o 70% ve srovnání s formátem M-JPEG a až o 40% ve srovnání s kompresí MPEG-4. Díky velké kompresní účinnosti se tato norma využívá zejména u megapixelových kamer. Kromě výše uvedených kompresních formátů se u některých starších IP-kamer můžete setkat rovněž se standardem MPEG-2 nebo Wavelet. Rozlišení, snímková rychlost a poměr stran Rozlišení Přestože používaná rozlišení nejsou plně standardizována, nejčastěji se u IP kamer můžeme setkat s těmito rozlišeními: 176 x 144 (QCIF): Jedna čtvrtina rozlišení CIF. 320 x 240 (QVGA): Jedna čtvrtina rozlišení VGA. 352 x 288 (CIF): Rozlišení definované standardem H.261 určené původně pro přenos videa po ISDN (videokonference, videotelefony apod.) 640 x 480 (VGA): Rozlišení používané zejména ve spojitosti s počítači. 704 x 288 (2CIF): Dvojnásobné rozlišení CIF. 704 x 576 (4CIF): Čtyřnásobné rozlišení CIF. 720 x 576 (D1): Jedná se o digitální rozlišení analogového videa (systém PAL) vzorkovaného frekvencí 13.5MHz a označované obvykle jako plný PAL. Pozn.: Analogový palovský snímek má celkem 625 řádek; některé řádky jsou však zatemněny, takže k dispozici je 576 viditelných řádků. 800 x 600 (SVGA): Rozlišení používané zejména ve spojitosti s počítači x 768 (XGA): Rozlišení používané zejména ve spojitosti s počítači x 720 (720i/p): Rozlišení odvozené od televize s vysokým rozlišením označované obvykle jako HDTV ( High Definition TV ) nebo HD ready. Režim označovaný 720p je progresivní, neprokládaný, tj. vysílá se celý snímek x 1024 (SXGA): Rozlišení 1.3 megapixel x 1200 (UXGA): Rozlišení 2 megapixely x 1080 (1080i/p): Rozlišení používané zejména v HD televizi označované též jako Full HD. Označení 1080p vyjadřuje, že se jedná o progresivní (neprokládaný) režim x 1536: Rozlišení 3 megapixely x 1920: Rozlišení 5 megapixelů. Maximální rozlišení IP kamer se neustále zvyšuje. Téměř standardem jsou dnes již IP kamery s rozlišením VGA nebo plný PAL, postupně se však stále více začínají prosazovat megapixelové kamery. Požadované rozlišení je u IP kamer obvykle volitelné z několika dostupných hodnot. Poměr stran S rozlišením souvisí poměr stran ( aspect ratio ), který popisuje, v jakém poměru je vodorovná a svislá část obrazu. Tento parametr může být u různých rozlišení různý, dosud nejčastěji používaný je poměr 4:3 (původně odvozený z typických hodnot lidského oka), případně 5:4 (počítačová rozlišení - např. 1280x1024). V poslední době se začíná stále více uplatňovat aspect ratio 16:9 (HDTV režimy 720p a 1080p). Snímková rychlost Snímková rychlost se udává v počtu snímků za sekundu (fps - frame per second ). Snímková rychlost analogového videa systému PAL je 25fps. Pokud neuvažujeme propustnost sítě, dosažitelná snímková rychlost u IP kamer závisí kromě jiného na výkonu procesoru kamery a na nastavení dalších parametrů, které mají vliv na zatížení kamery (tj. např. rozlišení, stupeň komprese, zapnuté video analytické funkce atd.). Většina běžných IP kamer dosahuje real-time rychlosti 25fps i při VGA (640x480) nebo D1 rozlišení (720x576), špičkové IP kamery splňující standard HDTV zajišťují snímkovou rychlost 25fps dokonce při rozlišení 1280 x 720 nebo 1920 x U ostatních megapixelových IP kamer je pro megapixelové rozlišení obvykle k dispozici pouze nížší snímková rychlost. ESCAD Trade s.r.o., Ukrajinská 2a, Praha 10 Vršovice Tel:
