1 Analogové kamery Obecný instalační manuál Stasanet s.r.o. Stránka 1

2 Obecný popis Kompaktní bullet analogové kamery jsou sestavené kamery včetně krytu s konzolou a objektivem, určené pro vnitřní a venkovní aplikace (IP krytí zobrazeno u jednotlivých modelů). Jsou doplněny infra-červenými přísvity pro získání kvalitního obrazu i v prostředí bez jakéhokoliv osvětlení. Technické provedení umožňuje instalaci téměř v jakékoliv poloze (strop, zeď, šikmá plocha, atd.) při možnosti získání požadovaného záběru. Všeobecně jsou analogové kamery založeny na principu živého přenosu normovaného PAL videosignálu s maximálním rozlišením 704 x 576 bodů po koaxiálním nebo krouceném páru (pomocí převodníků na UTP). Analogové kamery používají pro získání obrazu CCD snímače, vyznačující se vysokou citlivostí, tu lze ještě navýšit dalšími technologiemi zpracování snímání jako je například mechanický IR filtr nebo elektronické funkce jako je zesílení dopadajícího světla tzv. Sense-Up. Jejich výhodou je snadná instalace, přenos obrazu bez zpoždění a malé nároky na kapacitu záznamu. Upozornění: při venkovních instalacích kamer zkontrolujte dotažení všech šroubů a těsnost všech částí, použijte silikonovou vazelínu na jejich utěsnění nebo na utěsnění všech otvorů využitých při instalaci! Popis kamery Stasanet s.r.o. Stránka 2

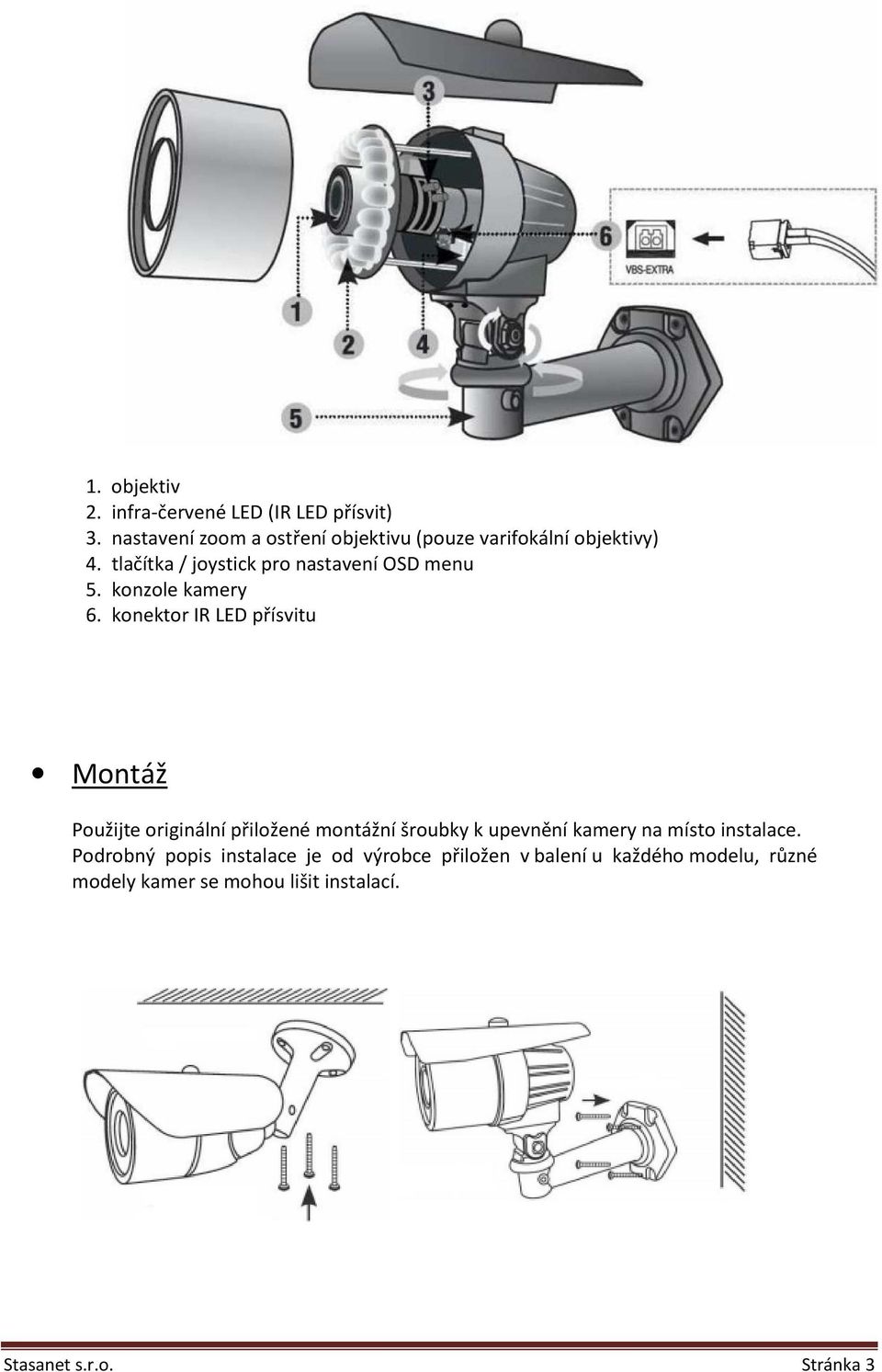

3 1. objektiv 2. infra-červené LED (IR LED přísvit) 3. nastavení zoom a ostření objektivu (pouze varifokální objektivy) 4. tlačítka / joystick pro nastavení OSD menu 5. konzole kamery 6. konektor IR LED přísvitu Montáž Použijte originální přiložené montážní šroubky k upevnění kamery na místo instalace. Podrobný popis instalace je od výrobce přiložen v balení u každého modelu, různé modely kamer se mohou lišit instalací. Stasanet s.r.o. Stránka 3

4 Zapojení konektorů a napájení kamery Výstup z kamery je složen ze dvou kabelů, napájecího a video signálu. Proveďte zapojení dle obrázku níže. 1. kabel zakončený BNC konektorem (video output) připojte k monitoru, výstupní videosignál má standardní hodnotu 1.0 Vp-p 2. kabel zakončený napájecím JACK konektorem (power input) připojte k napájecímu zdroji 12V=/požadovaný příkon uveden u každého modelu. Toleranční hodnota 10% (12V±1V=). Standardní velikost napájecího konektoru je 5,5 x 2,1 mm (+ středový pin) Poznámka: minimální požadované napájení a příkon je nutné dodržet, v opačném případě kamera nebude pracovat správně. Pečlivě dodržujte přiložený manuál výrobce k zapojení a nepřekračujte toleranční hodnoty napájení, v opačném případě může dojít k nevratnému poškození kamery. Stasanet s.r.o. Stránka 4

5 Menu Kamery Hlavní menu kamery je rozděleno do dvou obrazovek, kde se na druhou stranu dostaneme najetím na menu "Next". Uložením změn se provádí najetím a potvrzením "Save all", odchoz z menu pak položkou "Exit". Položka "LENS" umožnuje volbu manual nebo DC, v naprosté většině případů se tato hodnota nechává na továrním nastavením pro správnou funkci během celého dne. Položka "Backlight" umožňuje potlačení protisvětla (typicky světla automobilu), při vhodném výběru místa není potřeba aktivovat. "DWDR" je digitální WDR, která slouží v podstatě zesvětlení snímaného obrazu a eliminuje výskyt tmavých míst. Stasanet s.r.o. Stránka 5

6 Položka"DAY/NIGHT" je továrně nastavena na "AUTO", lze volit jen čb režim(b/w), barevný (COLOR) a EXT1 a 2 (u některých modelů, externí vstup přepnutí). "Camera ID" značí název kamery, po povolení (ON) lze volit z nabízených znaků. "SYNC" je synchronizace, u většiny kamer nelze změnit a je nastavena na hodnotu INT. "Language" značí jazyk pro komunikaci menu kamery, výchozí je angličtina. "Camera reset" provádí reset hodnot kamery na tovární nastavení. SHUTTER/AGC menu AGC menu udržuje konstantní úroveň výstupního signálu, zlepšuje tak odstup signálu od šumu. Obraz je pak více jasný ale nemusí být až tak přirozený. Při vypnutí této funkce je v obraze více šumu, je zrnitý. WHITE BAL ATW menu se věnuje průběžnémů vyvážení barev dle teplotního nastavení barev. Rychlost "Speed" a prodleva "Delay" umožňují vyladit obraz pro pohodlné vnímání lidským okem. Nastavení vnítřního (Indoor) nebo venkovního (Outdoor) prostředí volí optimální hodnoty pro tyto podmínky. Stasanet s.r.o. Stránka 6

7 PICT ADJUST Mirror slouží pro zrcadlové otočení obrazu (pravá strana bude vlevo, zapíná se ON) Brightness jas obrazu, výchozí hodnota 128 Contrast kontrast obrazu, výchozí hodnota 128 Sharpness-ostrost obrazu, lze docílit menší korekce neostrosti v rámci obrazu Hue-nastavení odstínu obrazu, výchozí hodnota 128 Gain-zisk obrazu, projevuje se nepatrným vylepšením obrazu v určitých podmínkách Defog- slouží pro "ztmavení" obrazu, lze nastavit ve třech úrovních, používá se hlavně při venkovních instalacích, kde je často špatné počasí Stasanet s.r.o. Stránka 7

8 MOTION DET Menu umožňující detekci v obraze. "Detect sense" je úroveň citlivosti, "Block disp" povoluje nebo zakazuje vidět detekční bloky v obraze. "Area sel" je číslo detekční zóny, celkem mohou být až 4 Další hodnoty slouží pro pohyb a umístění detekční zóny v obraze. DNR Funkce vylepšující ostrost a mající vliv na jemnost obrazu, odstraňuje šum v oraze. Y a C znázorňuje použití 2D a 3D úrovně filtrování Stasanet s.r.o. Stránka 8

9 COMMUNICATION Menu věnující se nastavení komunikace kamery s nahrávacím zařízením. Protokol je u komunikace daný na Pelco-D, adresa může být v rozmezí 0 až 254. Poslední položka je rychlost komunikace. Stasanet s.r.o. Stránka 9

10 Záruční a pozáruční servis Záruční a pozáruční servis provádí výhradní dovozce do ČR, firma Stasanet s.r.o., pobočka Olomouc. Adresa: Stasanet s.r.o., Dolní Novosadská 14, Olomouc, tel , web: Stasanet s.r.o. Stránka 10
