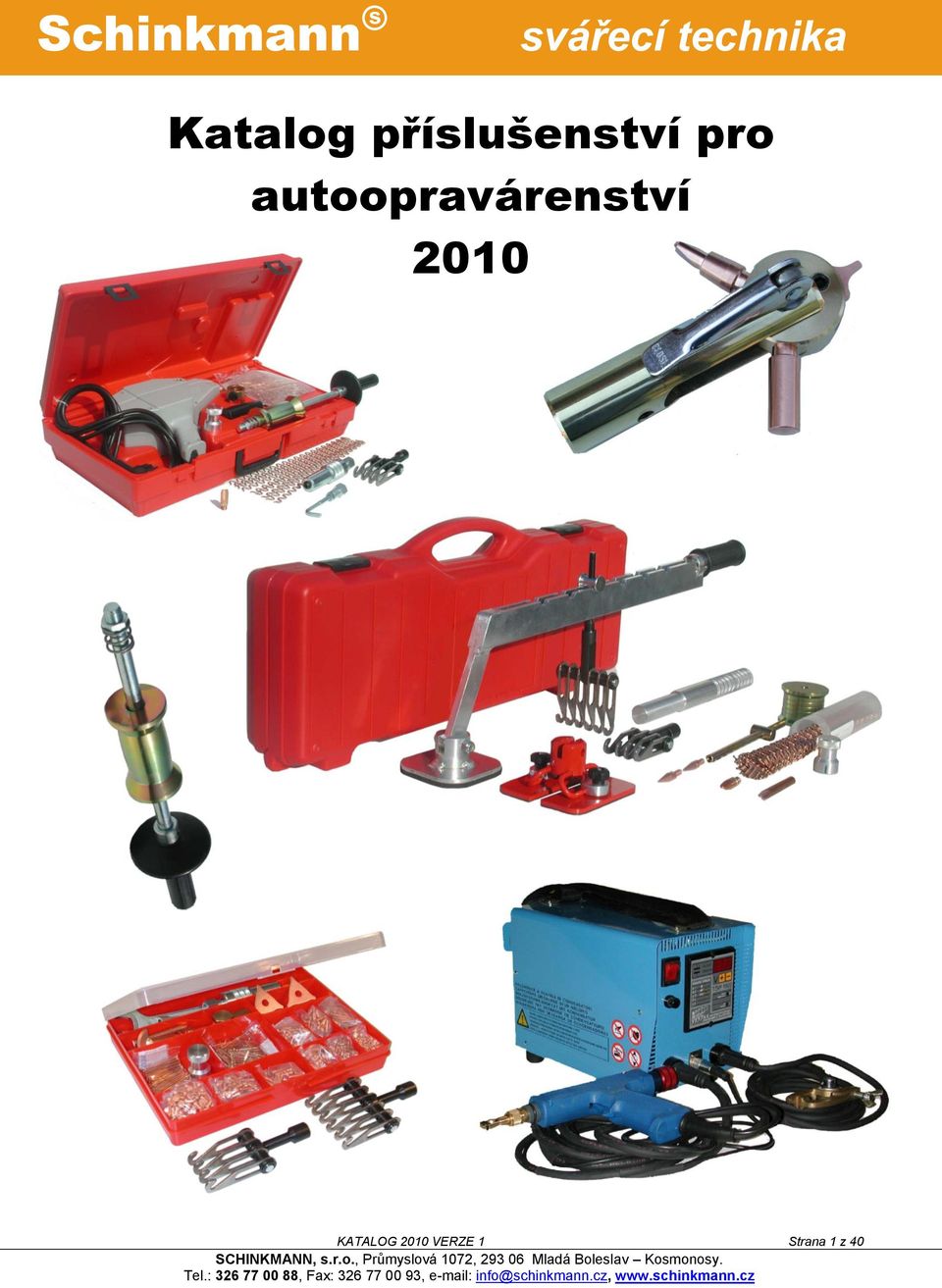

1 Katalog příslušenství pro autoopravárenství 2010 KATALOG 2010 VERZE 1 Strana 1 z 40

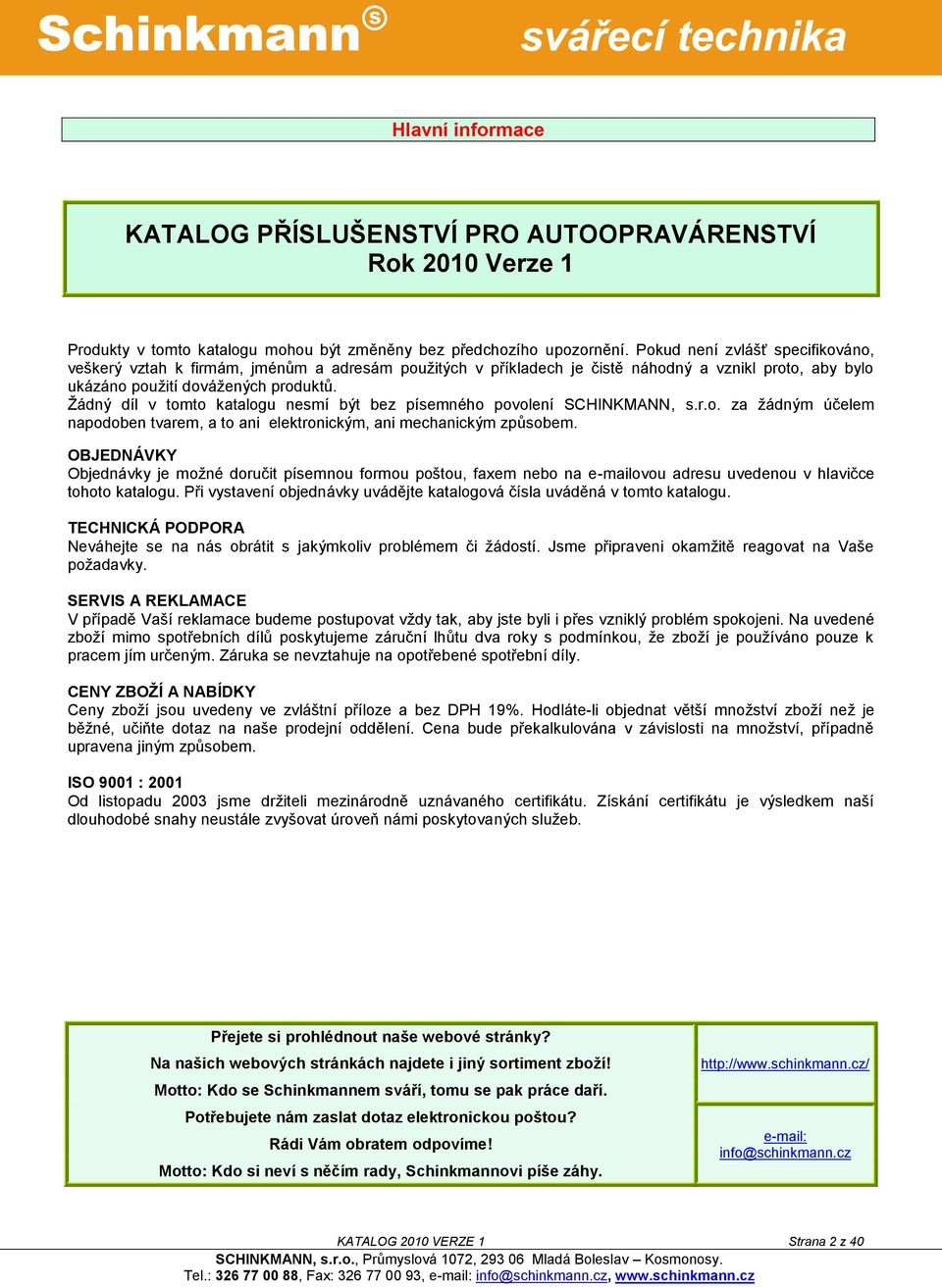

2 Hlavní informace KATALOG PŘÍSLUŠENSTVÍ PRO AUTOOPRAVÁRENSTVÍ Rok 2010 Verze 1 Produkty v tomto katalogu mohou být změněny bez předchozího upozornění. Pokud není zvlášť specifikováno, veškerý vztah k firmám, jménům a adresám pouţitých v příkladech je čistě náhodný a vznikl proto, aby bylo ukázáno pouţití dováţených produktů. Ţádný díl v tomto katalogu nesmí být bez písemného povolení SCHINKMANN, s.r.o. za ţádným účelem napodoben tvarem, a to ani elektronickým, ani mechanickým způsobem. OBJEDNÁVKY Objednávky je moţné doručit písemnou formou poštou, faxem nebo na ovou adresu uvedenou v hlavičce tohoto katalogu. Při vystavení objednávky uvádějte katalogová čísla uváděná v tomto katalogu. TECHNICKÁ PODPORA Neváhejte se na nás obrátit s jakýmkoliv problémem či ţádostí. Jsme připraveni okamţitě reagovat na Vaše poţadavky. SERVIS A REKLAMACE V případě Vaší reklamace budeme postupovat vţdy tak, aby jste byli i přes vzniklý problém spokojeni. Na uvedené zboţí mimo spotřebních dílů poskytujeme záruční lhůtu dva roky s podmínkou, ţe zboţí je pouţíváno pouze k pracem jím určeným. Záruka se nevztahuje na opotřebené spotřební díly. CENY ZBOŢÍ A NABÍDKY Ceny zboţí jsou uvedeny ve zvláštní příloze a bez DPH 19%. Hodláte-li objednat větší mnoţství zboţí neţ je běţné, učiňte dotaz na naše prodejní oddělení. Cena bude překalkulována v závislosti na mnoţství, případně upravena jiným způsobem. ISO 9001 : 2001 Od listopadu 2003 jsme drţiteli mezinárodně uznávaného certifikátu. Získání certifikátu je výsledkem naší dlouhodobé snahy neustále zvyšovat úroveň námi poskytovaných sluţeb. Přejete si prohlédnout naše webové stránky? Na našich webových stránkách najdete i jiný sortiment zboţí! Motto: Kdo se Schinkmannem sváří, tomu se pak práce daří. Potřebujete nám zaslat dotaz elektronickou poštou? Rádi Vám obratem odpovíme! Motto: Kdo si neví s něčím rady, Schinkmannovi píše záhy. info@schinkmann.cz KATALOG 2010 VERZE 1 Strana 2 z 40

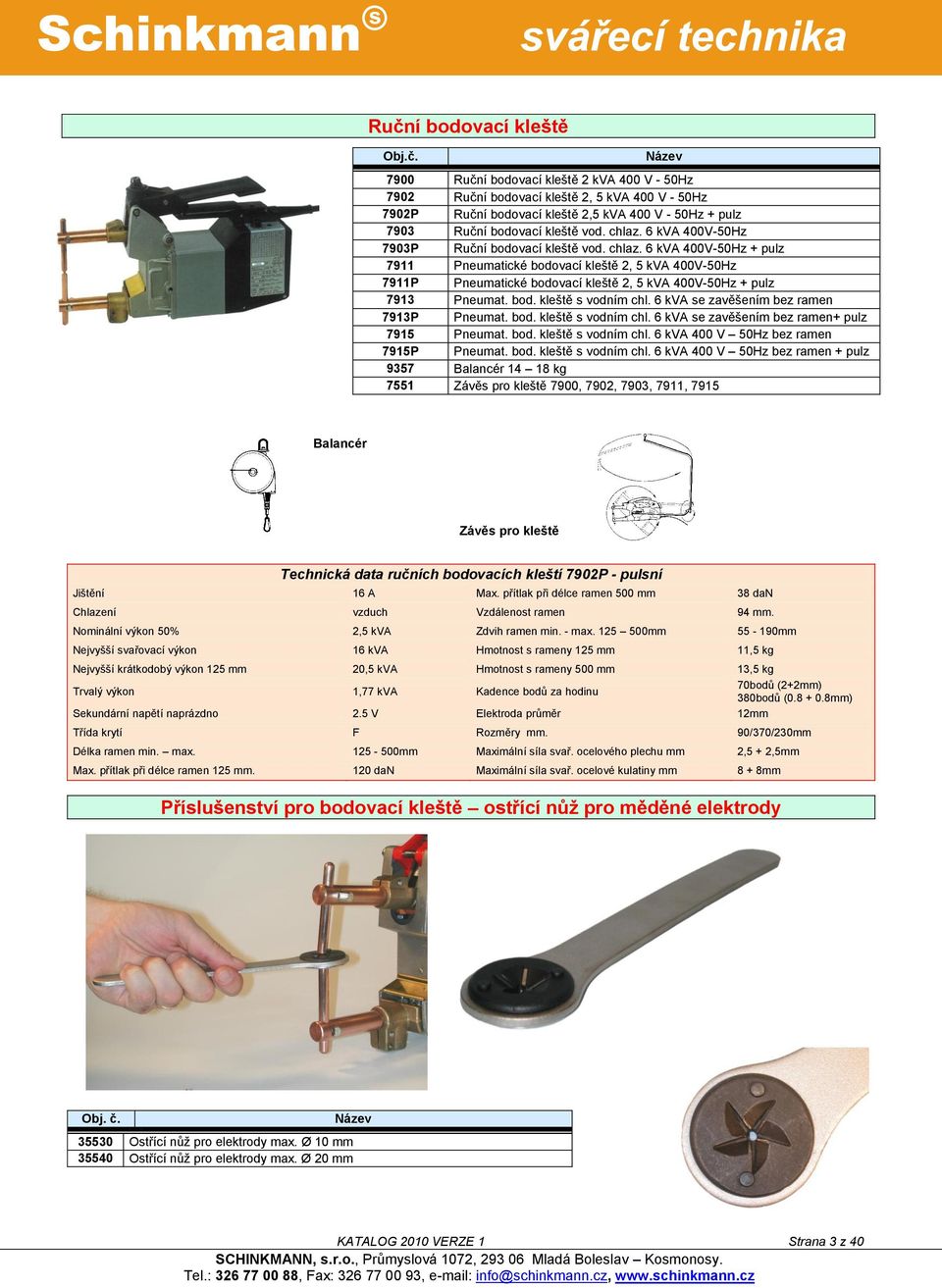

3 Ruční bodovací kleště Obj.č. Název 7900 Ruční bodovací kleště 2 kva 400 V - 50Hz 7902 Ruční bodovací kleště 2, 5 kva 400 V - 50Hz 7902P Ruční bodovací kleště 2,5 kva 400 V - 50Hz + pulz 7903 Ruční bodovací kleště vod. chlaz. 6 kva 400V-50Hz 7903P Ruční bodovací kleště vod. chlaz. 6 kva 400V-50Hz + pulz 7911 Pneumatické bodovací kleště 2, 5 kva 400V-50Hz 7911P Pneumatické bodovací kleště 2, 5 kva 400V-50Hz + pulz 7913 Pneumat. bod. kleště s vodním chl. 6 kva se zavěšením bez ramen 7913P Pneumat. bod. kleště s vodním chl. 6 kva se zavěšením bez ramen+ pulz 7915 Pneumat. bod. kleště s vodním chl. 6 kva 400 V 50Hz bez ramen 7915P Pneumat. bod. kleště s vodním chl. 6 kva 400 V 50Hz bez ramen + pulz 9357 Balancér kg 7551 Závěs pro kleště 7900, 7902, 7903, 7911, 7915 Balancér Závěs pro kleště Technická data ručních bodovacích kleští 7902P - pulsní Jištění 16 A Max. přítlak při délce ramen 500 mm 38 dan Chlazení vzduch Vzdálenost ramen 94 mm. Nominální výkon 50% 2,5 kva Zdvih ramen min. - max mm mm Nejvyšší svařovací výkon 16 kva Hmotnost s rameny 125 mm 11,5 kg Nejvyšší krátkodobý výkon 125 mm 20,5 kva Hmotnost s rameny 500 mm 13,5 kg Trvalý výkon 1,77 kva Kadence bodů za hodinu 70bodů (2+2mm) 380bodů ( mm) Sekundární napětí naprázdno 2.5 V Elektroda průměr 12mm Třída krytí F Rozměry mm. 90/370/230mm Délka ramen min. max mm Maximální síla svař. ocelového plechu mm 2,5 + 2,5mm Max. přítlak při délce ramen 125 mm. 120 dan Maximální síla svař. ocelové kulatiny mm 8 + 8mm Příslušenství pro bodovací kleště ostřící nůţ pro měděné elektrody Obj. č. Název Ostřící nůţ pro elektrody max. Ø 10 mm Ostřící nůţ pro elektrody max. Ø 20 mm KATALOG 2010 VERZE 1 Strana 3 z 40

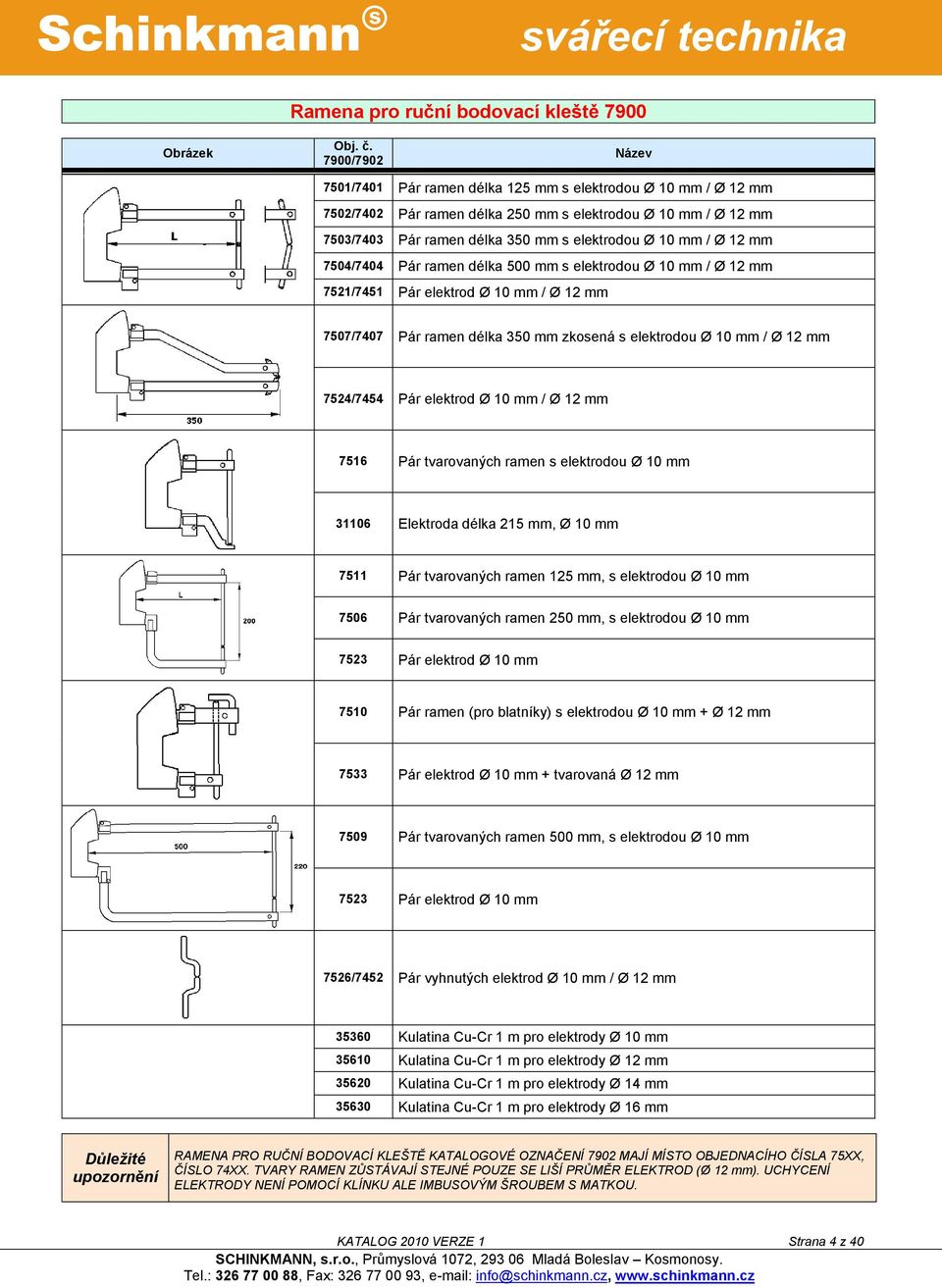

4 Ramena pro ruční bodovací kleště 7900 Obrázek Obj. č. 7900/7902 Název 7501/7401 Pár ramen délka 125 mm s elektrodou Ø 10 mm / Ø 12 mm 7502/7402 Pár ramen délka 250 mm s elektrodou Ø 10 mm / Ø 12 mm 7503/7403 Pár ramen délka 350 mm s elektrodou Ø 10 mm / Ø 12 mm 7504/7404 Pár ramen délka 500 mm s elektrodou Ø 10 mm / Ø 12 mm 7521/7451 Pár elektrod Ø 10 mm / Ø 12 mm 7507/7407 Pár ramen délka 350 mm zkosená s elektrodou Ø 10 mm / Ø 12 mm 7524/7454 Pár elektrod Ø 10 mm / Ø 12 mm 7516 Pár tvarovaných ramen s elektrodou Ø 10 mm Elektroda délka 215 mm, Ø 10 mm 7511 Pár tvarovaných ramen 125 mm, s elektrodou Ø 10 mm 7506 Pár tvarovaných ramen 250 mm, s elektrodou Ø 10 mm 7523 Pár elektrod Ø 10 mm 7510 Pár ramen (pro blatníky) s elektrodou Ø 10 mm + Ø 12 mm 7533 Pár elektrod Ø 10 mm + tvarovaná Ø 12 mm 7509 Pár tvarovaných ramen 500 mm, s elektrodou Ø 10 mm 7523 Pár elektrod Ø 10 mm 7526/7452 Pár vyhnutých elektrod Ø 10 mm / Ø 12 mm Kulatina Cu-Cr 1 m pro elektrody Ø 10 mm Kulatina Cu-Cr 1 m pro elektrody Ø 12 mm Kulatina Cu-Cr 1 m pro elektrody Ø 14 mm Kulatina Cu-Cr 1 m pro elektrody Ø 16 mm Důležité upozornění RAMENA PRO RUČNÍ BODOVACÍ KLEŠTĚ KATALOGOVÉ OZNAČENÍ 7902 MAJÍ MÍSTO OBJEDNACÍHO ČÍSLA 75XX, ČÍSLO 74XX. TVARY RAMEN ZŮSTÁVAJÍ STEJNÉ POUZE SE LIŠÍ PRŮMĚR ELEKTROD (Ø 12 mm). UCHYCENÍ ELEKTRODY NENÍ POMOCÍ KLÍNKU ALE IMBUSOVÝM ŠROUBEM S MATKOU. KATALOG 2010 VERZE 1 Strana 4 z 40

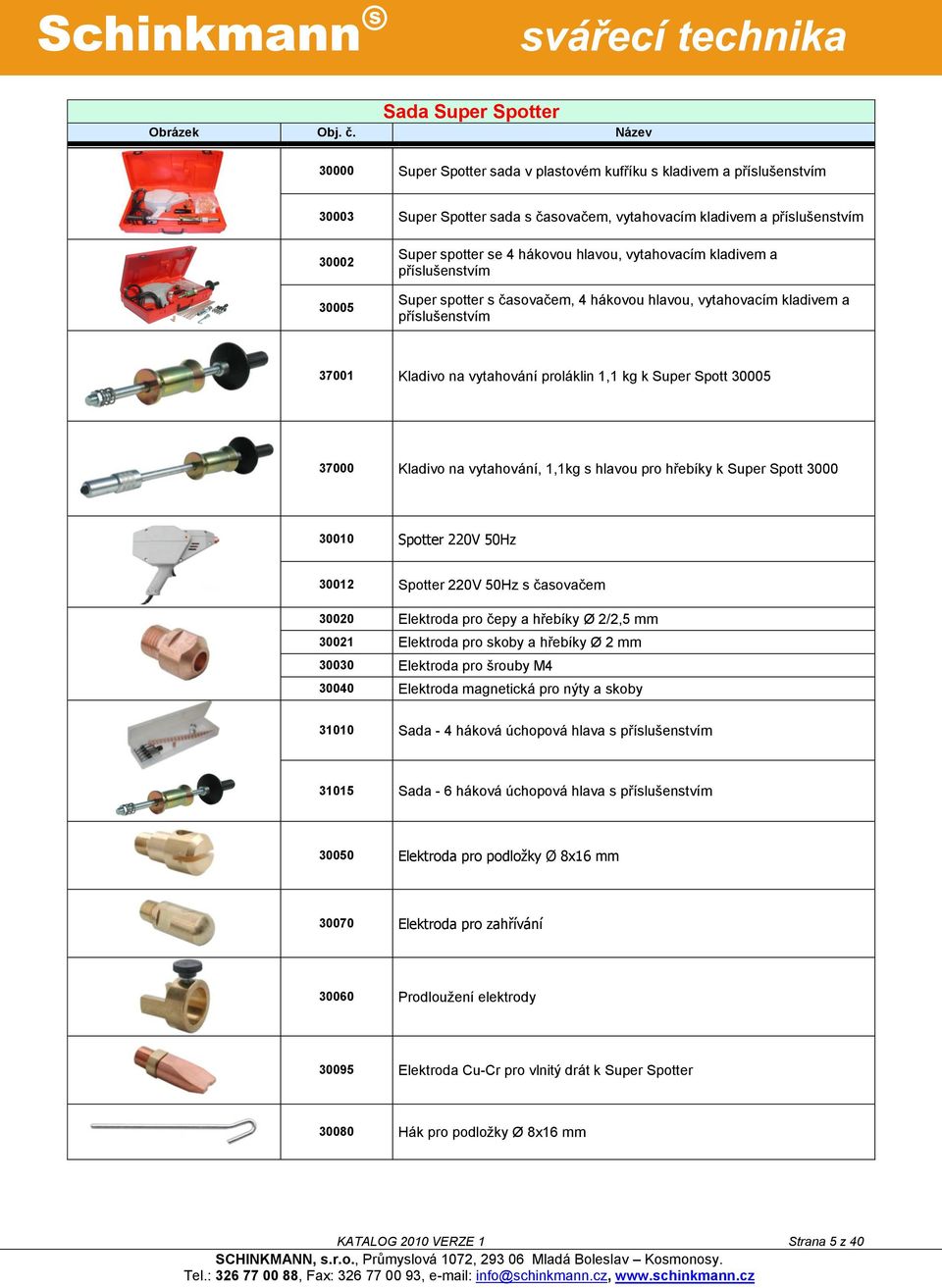

5 Sada Super Spotter Obrázek Obj. č. Název Super Spotter sada v plastovém kufříku s kladivem a příslušenstvím Super Spotter sada s časovačem, vytahovacím kladivem a příslušenstvím Super spotter se 4 hákovou hlavou, vytahovacím kladivem a příslušenstvím Super spotter s časovačem, 4 hákovou hlavou, vytahovacím kladivem a příslušenstvím Kladivo na vytahování proláklin 1,1 kg k Super Spott Kladivo na vytahování, 1,1kg s hlavou pro hřebíky k Super Spott Spotter 220V 50Hz Spotter 220V 50Hz s časovačem Elektroda pro čepy a hřebíky Ø 2/2,5 mm Elektroda pro skoby a hřebíky Ø 2 mm Elektroda pro šrouby M Elektroda magnetická pro nýty a skoby Sada - 4 háková úchopová hlava s příslušenstvím Sada - 6 háková úchopová hlava s příslušenstvím Elektroda pro podložky Ø 8x16 mm Elektroda pro zahřívání Prodlouţení elektrody Elektroda Cu-Cr pro vlnitý drát k Super Spotter Hák pro podloţky Ø 8x16 mm KATALOG 2010 VERZE 1 Strana 5 z 40

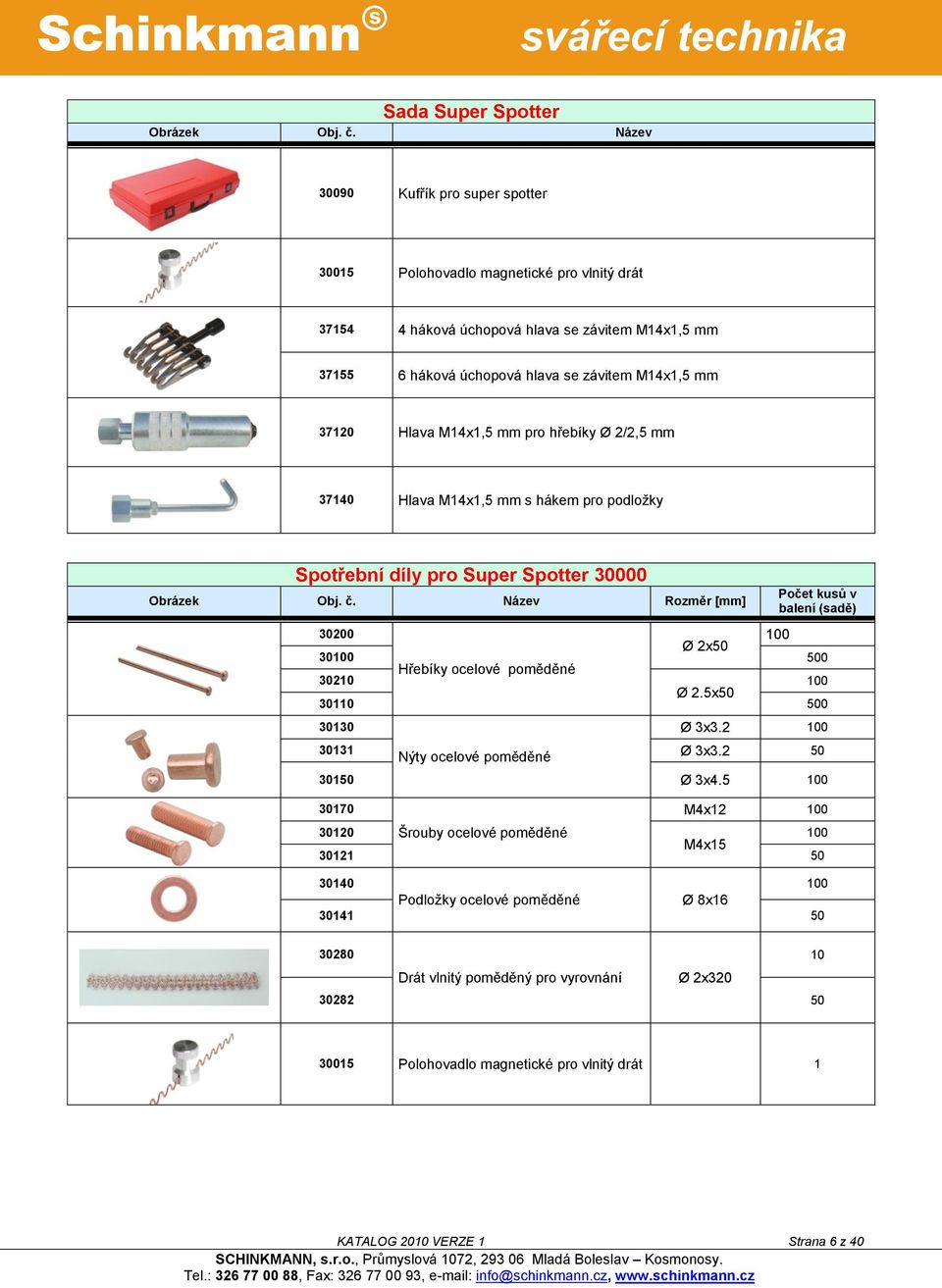

6 Sada Super Spotter Obrázek Obj. č. Název Kufřík pro super spotter Polohovadlo magnetické pro vlnitý drát háková úchopová hlava se závitem M14x1,5 mm háková úchopová hlava se závitem M14x1,5 mm Hlava M14x1,5 mm pro hřebíky Ø 2/2,5 mm Hlava M14x1,5 mm s hákem pro podloţky Spotřební díly pro Super Spotter Obrázek Obj. č. Název Rozměr [mm] Počet kusů v balení (sadě) Ø 2x Hřebíky ocelové poměděné Ø 2.5x Ø 3x Nýty ocelové poměděné Ø 3x Ø 3x M4x Šrouby ocelové poměděné M4x Podloţky ocelové poměděné Ø 8x Drát vlnitý poměděný pro vyrovnání Ø 2x Polohovadlo magnetické pro vlnitý drát 1 KATALOG 2010 VERZE 1 Strana 6 z 40

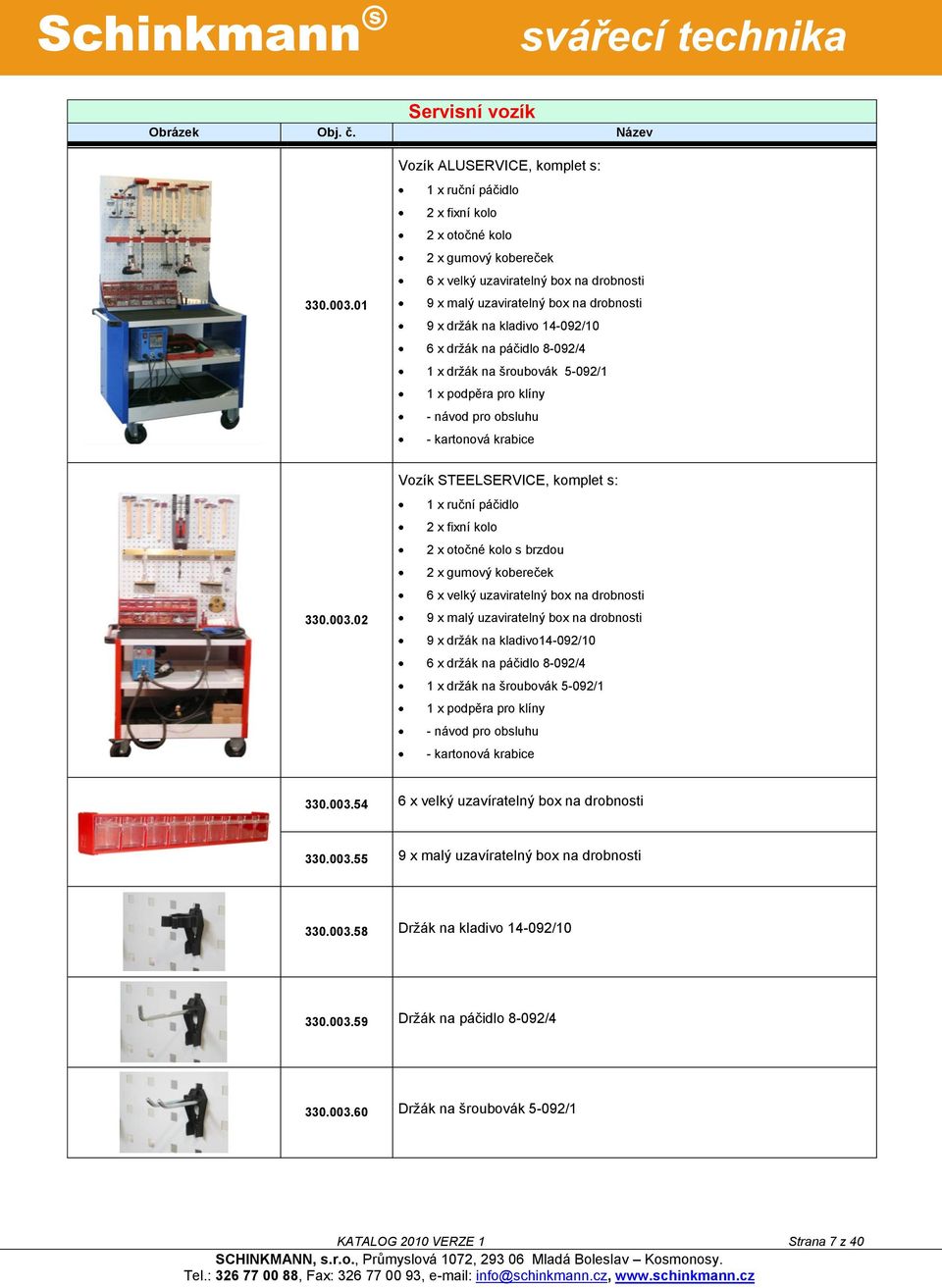

7 Servisní vozík Obrázek Obj. č. Název Vozík ALUSERVICE, komplet s: 1 x ruční páčidlo 2 x fixní kolo 2 x otočné kolo 2 x gumový kobereček 6 x velký uzaviratelný box na drobnosti 9 x malý uzaviratelný box na drobnosti 9 x drţák na kladivo /10 6 x drţák na páčidlo 8-092/4 1 x drţák na šroubovák 5-092/1 1 x podpěra pro klíny - návod pro obsluhu - kartonová krabice Vozík STEELSERVICE, komplet s: 1 x ruční páčidlo 2 x fixní kolo 2 x otočné kolo s brzdou 2 x gumový kobereček 6 x velký uzaviratelný box na drobnosti 9 x malý uzaviratelný box na drobnosti 9 x drţák na kladivo14-092/10 6 x drţák na páčidlo 8-092/4 1 x drţák na šroubovák 5-092/1 1 x podpěra pro klíny - návod pro obsluhu - kartonová krabice x velký uzavíratelný box na drobnosti x malý uzavíratelný box na drobnosti Drţák na kladivo / Drţák na páčidlo 8-092/ Drţák na šroubovák 5-092/1 KATALOG 2010 VERZE 1 Strana 7 z 40

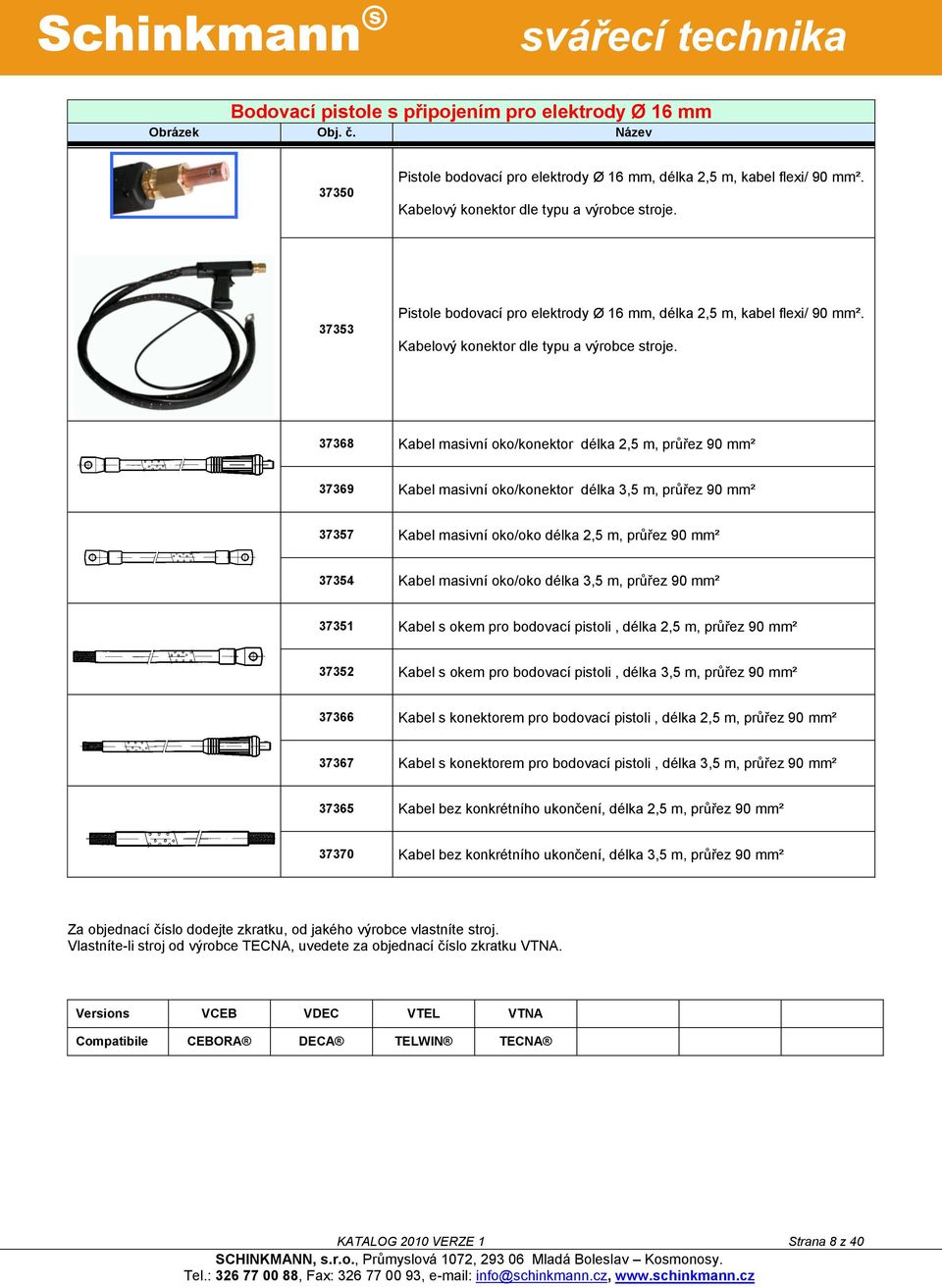

8 Bodovací pistole s připojením pro elektrody Ø 16 mm Obrázek Obj. č. Název Pistole bodovací pro elektrody Ø 16 mm, délka 2,5 m, kabel flexi/ 90 mm². Kabelový konektor dle typu a výrobce stroje Pistole bodovací pro elektrody Ø 16 mm, délka 2,5 m, kabel flexi/ 90 mm². Kabelový konektor dle typu a výrobce stroje Kabel masivní oko/konektor délka 2,5 m, průřez 90 mm² Kabel masivní oko/konektor délka 3,5 m, průřez 90 mm² Kabel masivní oko/oko délka 2,5 m, průřez 90 mm² Kabel masivní oko/oko délka 3,5 m, průřez 90 mm² Kabel s okem pro bodovací pistoli, délka 2,5 m, průřez 90 mm² Kabel s okem pro bodovací pistoli, délka 3,5 m, průřez 90 mm² Kabel s konektorem pro bodovací pistoli, délka 2,5 m, průřez 90 mm² Kabel s konektorem pro bodovací pistoli, délka 3,5 m, průřez 90 mm² Kabel bez konkrétního ukončení, délka 2,5 m, průřez 90 mm² Kabel bez konkrétního ukončení, délka 3,5 m, průřez 90 mm² Za objednací číslo dodejte zkratku, od jakého výrobce vlastníte stroj. Vlastníte-li stroj od výrobce TECNA, uvedete za objednací číslo zkratku VTNA. Versions VCEB VDEC VTEL VTNA Compatibile CEBORA DECA TELWIN TECNA KATALOG 2010 VERZE 1 Strana 8 z 40

9 SPOTTER 2,5 kva pro opravy karosérií Obrázek Obj. č. Název 3464 Bodovka karosářská 2,5 kva jednoprogramová, pro opravy karosérií Standartní náhradní díly pro SPOTTER 2,5 kva Obrázek Obj. č. Název 8077 Pistole bodovací jednostranná s kab. 2 m, průřez 50 mm² 3479L Kabel zemnící se svorkou 2 m, průřez 50 mm² 7637 Sada spotřebních dílů 7638 Kladivo na vytahování proláklin 1,1 kg Standartní náhradní díly pro SPOTTER 2,5 kva Obrázek Obj. č. Název 8077/L Pistole bodovací jednostranná s kabelem 2,5 m, průřez 50 mm² 3479 Kabel zemnící se svorkou 1,4 m, průřez 50 mm² 3461 Vozík pro Spotter 2,5 kva KATALOG 2010 VERZE 1 Strana 9 z 40

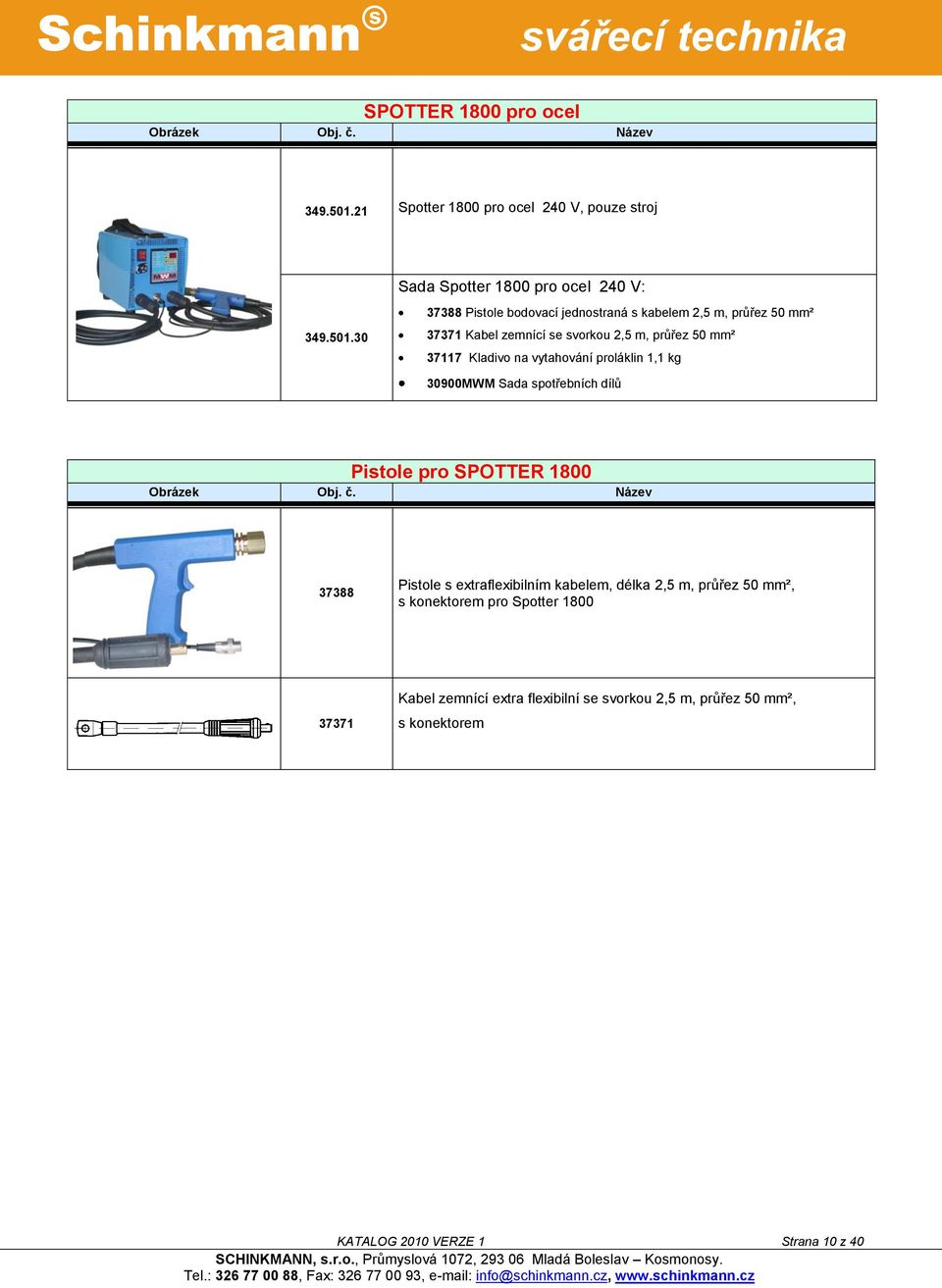

10 SPOTTER 1800 pro ocel Obrázek Obj. č. Název Spotter 1800 pro ocel 240 V, pouze stroj Sada Spotter 1800 pro ocel 240 V: Pistole bodovací jednostraná s kabelem 2,5 m, průřez 50 mm² Kabel zemnící se svorkou 2,5 m, průřez 50 mm² Kladivo na vytahování proláklin 1,1 kg 30900MWM Sada spotřebních dílů Pistole pro SPOTTER 1800 Obrázek Obj. č. Název Pistole s extraflexibilním kabelem, délka 2,5 m, průřez 50 mm², s konektorem pro Spotter Kabel zemnící extra flexibilní se svorkou 2,5 m, průřez 50 mm², s konektorem KATALOG 2010 VERZE 1 Strana 10 z 40

11 Náhradní díly pro 37350, (s připojením pro elektrody Ø 16 mm) Obrázek Obj. č. Název Kleština drţáku elektrod pro vytahovací kladivo s otvorem Ø 14,5 mm Kleština drţáku elektrod pro vytahovací kladivo s otvorem Ø 16 mm Kleština drţáku elektrod pro vytahovací kladivo s otvorem Ø 17 mm Matice drţáku elektrody pro vytahovací kladivo Kleština elektrod s maticí pro vytah. kladivo s otvorem pro kabel Ø 14,5 mm Kleština elektrod s maticí pro vytah. kladivo s otvorem pro kabel Ø 16 mm Kleština elektrod s maticí pro vytah. kladivo s otvorem pro kabel Ø 17 mm Kleština elektrod s maticí pro vytah. kladivo s otvorem pro kabel Ø 18,5 mm Sada 20 ks imbusových šroubů pro uchycení kabelu 30902B Rukojeť pro drţák elektrod modrá Rukojeť pro drţák elektrod černá Mikrospínač drţáku elektrod Průchodka gumová pro kabel Klíč k drţáku elektrod Běţné náhradní díly pro bodovací pistole Obrázek Obj. č. Název Dinse adaptér 50/70 mm² Konektor mm² Konektor 90 mm² Konektor CEBORA, TECNA Zásuvka pro Konektor Konektor TELWIN Panelová zásuvka Termostat 90 KATALOG 2010 VERZE 1 Strana 11 z 40

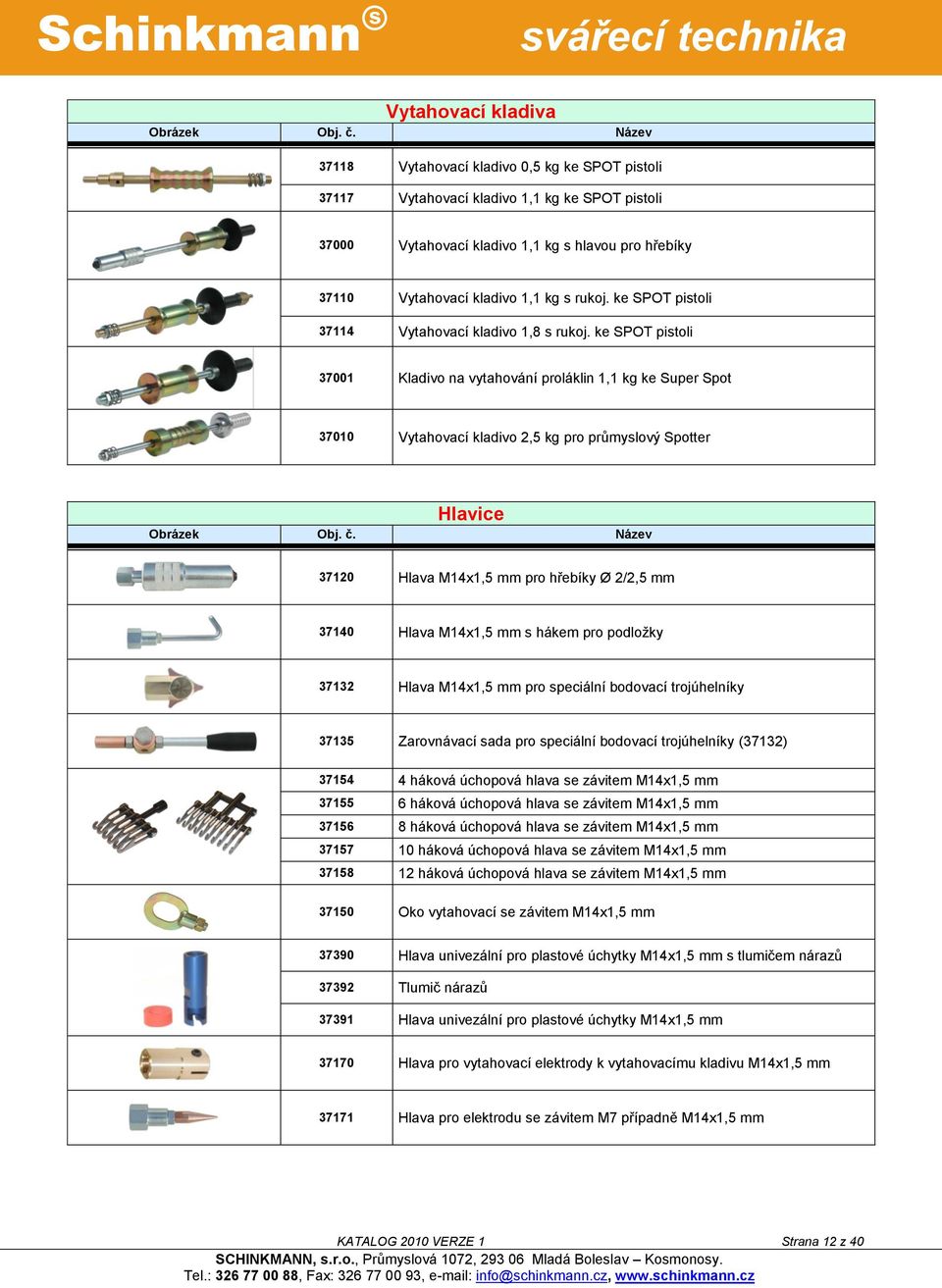

12 Vytahovací kladiva Obrázek Obj. č. Název Vytahovací kladivo 0,5 kg ke SPOT pistoli Vytahovací kladivo 1,1 kg ke SPOT pistoli Vytahovací kladivo 1,1 kg s hlavou pro hřebíky Vytahovací kladivo 1,1 kg s rukoj. ke SPOT pistoli Vytahovací kladivo 1,8 s rukoj. ke SPOT pistoli Kladivo na vytahování proláklin 1,1 kg ke Super Spot Vytahovací kladivo 2,5 kg pro průmyslový Spotter Hlavice Obrázek Obj. č. Název Hlava M14x1,5 mm pro hřebíky Ø 2/2,5 mm Hlava M14x1,5 mm s hákem pro podloţky Hlava M14x1,5 mm pro speciální bodovací trojúhelníky Zarovnávací sada pro speciální bodovací trojúhelníky (37132) háková úchopová hlava se závitem M14x1,5 mm háková úchopová hlava se závitem M14x1,5 mm háková úchopová hlava se závitem M14x1,5 mm háková úchopová hlava se závitem M14x1,5 mm háková úchopová hlava se závitem M14x1,5 mm Oko vytahovací se závitem M14x1,5 mm Hlava univezální pro plastové úchytky M14x1,5 mm s tlumičem nárazů Tlumič nárazů Hlava univezální pro plastové úchytky M14x1,5 mm Hlava pro vytahovací elektrody k vytahovacímu kladivu M14x1,5 mm Hlava pro elektrodu se závitem M7 případně M14x1,5 mm KATALOG 2010 VERZE 1 Strana 12 z 40

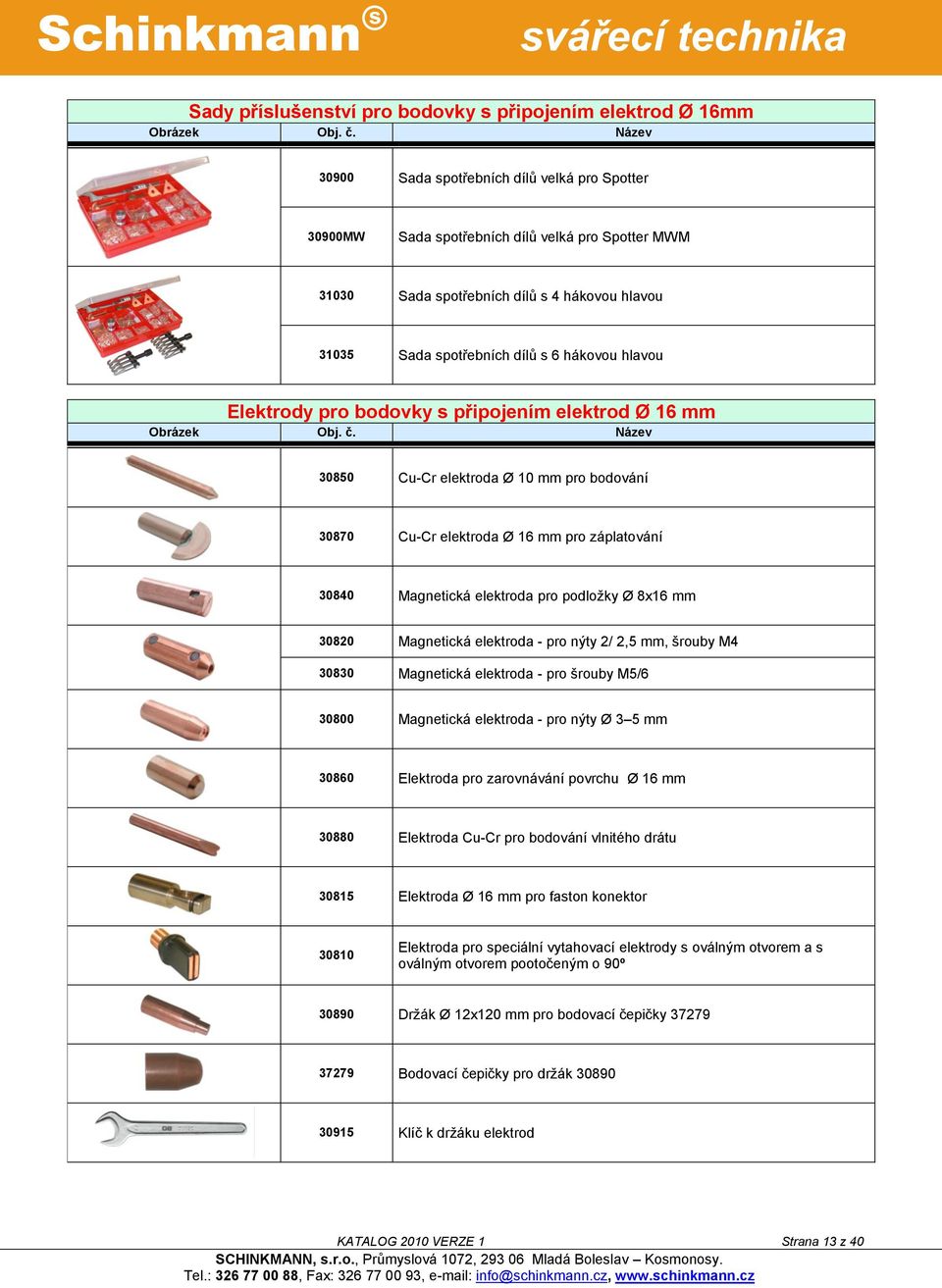

13 Sady příslušenství pro bodovky s připojením elektrod Ø 16mm Obrázek Obj. č. Název Sada spotřebních dílů velká pro Spotter 30900MW Sada spotřebních dílů velká pro Spotter MWM Sada spotřebních dílů s 4 hákovou hlavou Sada spotřebních dílů s 6 hákovou hlavou Elektrody pro bodovky s připojením elektrod Ø 16 mm Obrázek Obj. č. Název Cu-Cr elektroda Ø 10 mm pro bodování Cu-Cr elektroda Ø 16 mm pro záplatování Magnetická elektroda pro podloţky Ø 8x16 mm Magnetická elektroda - pro nýty 2/ 2,5 mm, šrouby M Magnetická elektroda - pro šrouby M5/ Magnetická elektroda - pro nýty Ø 3 5 mm Elektroda pro zarovnávání povrchu Ø 16 mm Elektroda Cu-Cr pro bodování vlnitého drátu Elektroda Ø 16 mm pro faston konektor Elektroda pro speciální vytahovací elektrody s oválným otvorem a s oválným otvorem pootočeným o 90º Drţák Ø 12x120 mm pro bodovací čepičky Bodovací čepičky pro drţák Klíč k drţáku elektrod KATALOG 2010 VERZE 1 Strana 13 z 40

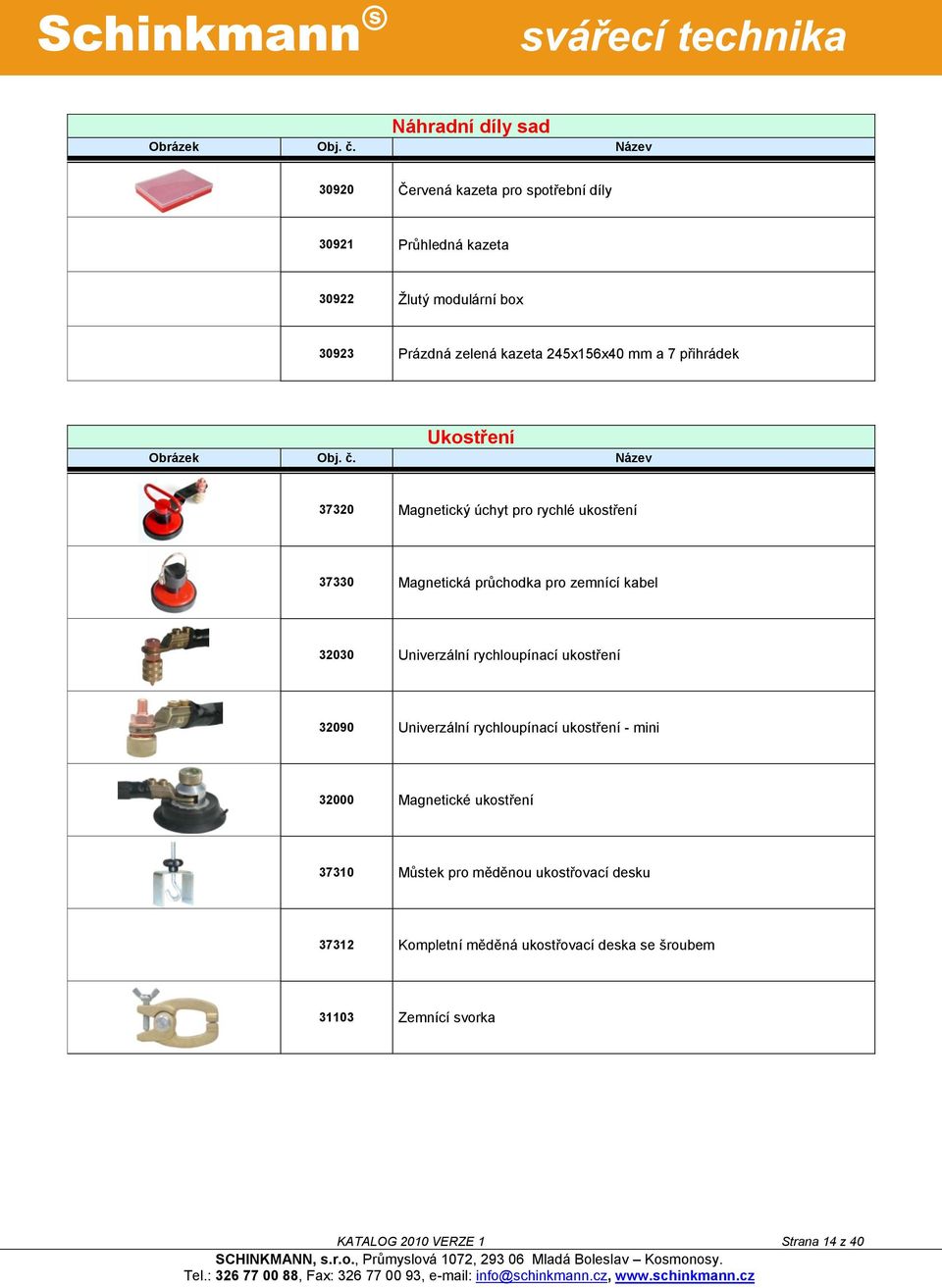

14 Náhradní díly sad Obrázek Obj. č. Název Červená kazeta pro spotřební díly Průhledná kazeta Ţlutý modulární box Prázdná zelená kazeta 245x156x40 mm a 7 přihrádek Ukostření Obrázek Obj. č. Název Magnetický úchyt pro rychlé ukostření Magnetická průchodka pro zemnící kabel Univerzální rychloupínací ukostření Univerzální rychloupínací ukostření - mini Magnetické ukostření Můstek pro měděnou ukostřovací desku Kompletní měděná ukostřovací deska se šroubem Zemnící svorka KATALOG 2010 VERZE 1 Strana 14 z 40

15 Spotřební díly pro autoopravárentsví Obrázek Obj. č. Název Rozměr [mm] Počet kusů v balení (sadě) Ø 2x Hřebíky ocelové poměděné Ø 2,5x Ø 3x3, Ø 3x3, Nýty ocelové poměděné Ø 3x4, Ø 5x8, Ø 5x8, M4x M4x Šrouby ocelové poměděné M5x M6x M6x Ø 5x Ø 5x Samořezné nýty ocelové poměděné Ø 5x Ø 6x Podloţky ocelové poměděné Ø 8x Ø 10x Uhlíkové elektrody Ø 12x Speciální bodovací trojúhelníky Bodovací trojúhelníky s dlouhou ţivotností KATALOG 2010 VERZE 1 Strana 15 z 40

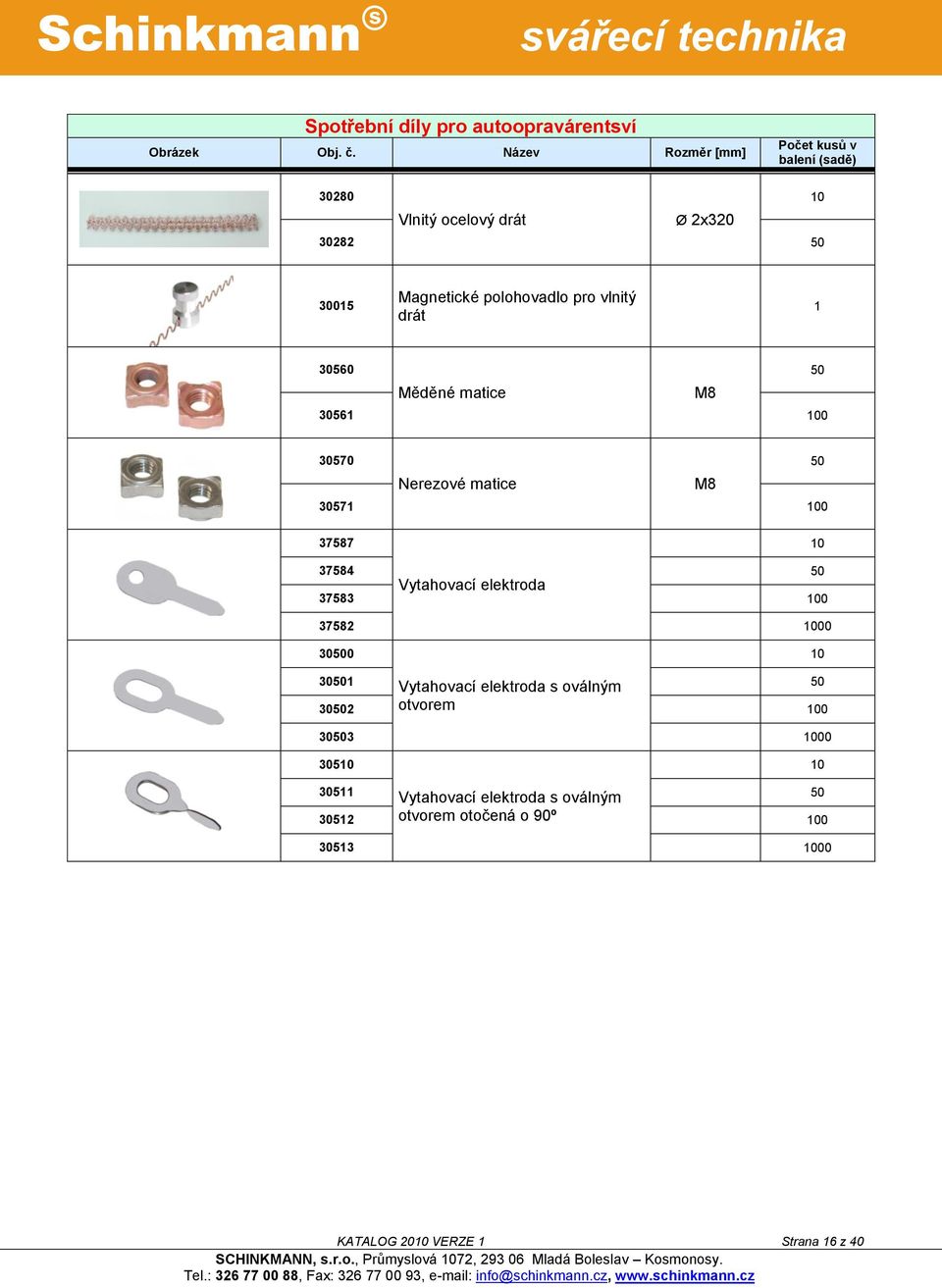

16 Spotřební díly pro autoopravárentsví Obrázek Obj. č. Název Rozměr [mm] Počet kusů v balení (sadě) Vlnitý ocelový drát Ø 2x Magnetické polohovadlo pro vlnitý drát Měděné matice M Nerezové matice M Vytahovací elektroda Vytahovací elektroda s oválným otvorem Vytahovací elektroda s oválným otvorem otočená o 90º KATALOG 2010 VERZE 1 Strana 16 z 40

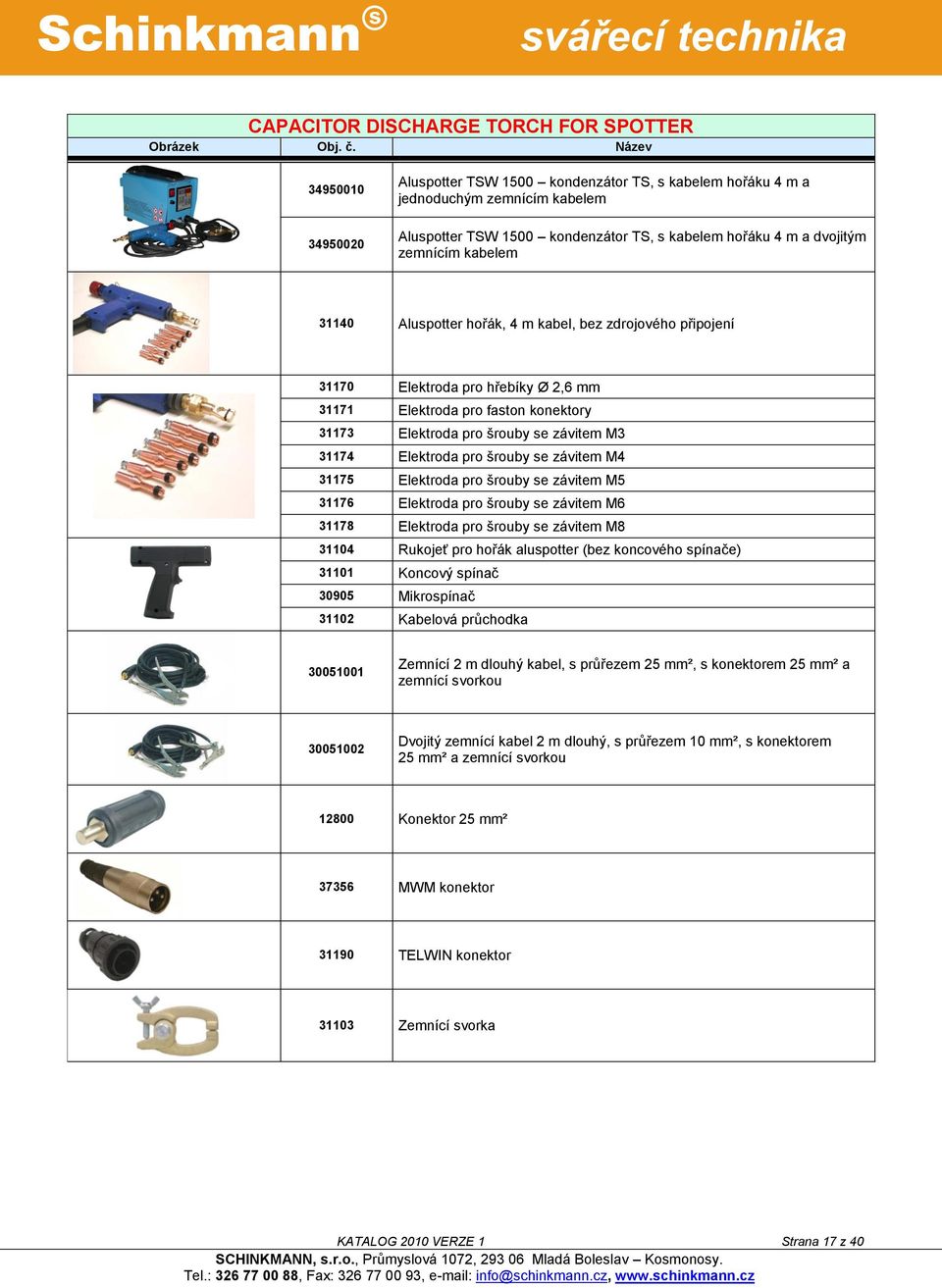

17 CAPACITOR DISCHARGE TORCH FOR SPOTTER Obrázek Obj. č. Název Aluspotter TSW 1500 kondenzátor TS, s kabelem hořáku 4 m a jednoduchým zemnícím kabelem Aluspotter TSW 1500 kondenzátor TS, s kabelem hořáku 4 m a dvojitým zemnícím kabelem Aluspotter hořák, 4 m kabel, bez zdrojového připojení Elektroda pro hřebíky Ø 2,6 mm Elektroda pro faston konektory Elektroda pro šrouby se závitem M Elektroda pro šrouby se závitem M Elektroda pro šrouby se závitem M Elektroda pro šrouby se závitem M Elektroda pro šrouby se závitem M Rukojeť pro hořák aluspotter (bez koncového spínače) Koncový spínač Mikrospínač Kabelová průchodka Zemnící 2 m dlouhý kabel, s průřezem 25 mm², s konektorem 25 mm² a zemnící svorkou Dvojitý zemnící kabel 2 m dlouhý, s průřezem 10 mm², s konektorem 25 mm² a zemnící svorkou Konektor 25 mm² MWM konektor TELWIN konektor Zemnící svorka KATALOG 2010 VERZE 1 Strana 17 z 40

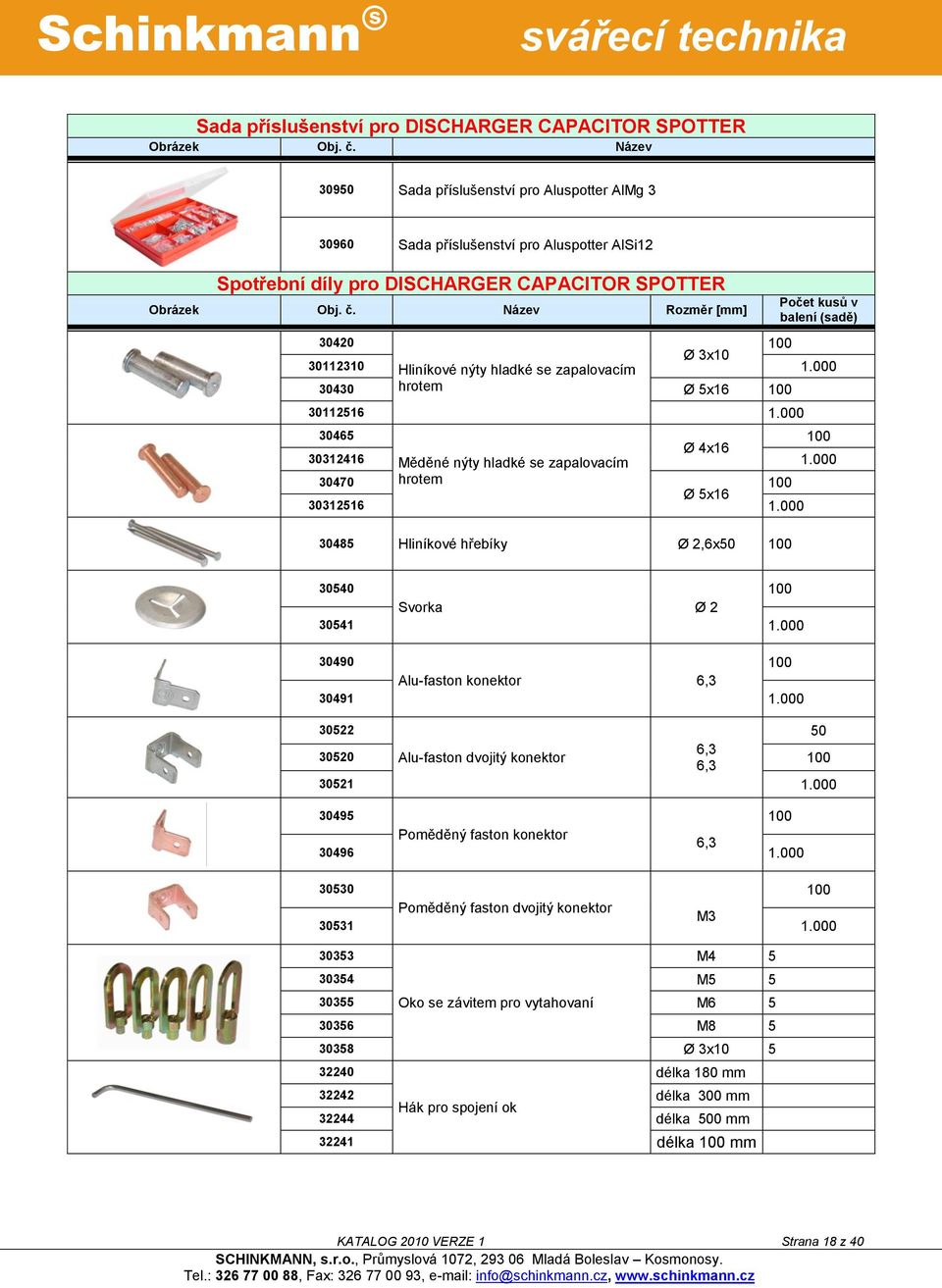

18 Sada příslušenství pro DISCHARGER CAPACITOR SPOTTER Obrázek Obj. č. Název Sada příslušenství pro Aluspotter AlMg Sada příslušenství pro Aluspotter AlSi12 Spotřební díly pro DISCHARGER CAPACITOR SPOTTER Obrázek Obj. č. Název Rozměr [mm] Počet kusů v balení (sadě) Ø 3x Hliníkové nýty hladké se zapalovacím hrotem Ø 5x Ø 4x Měděné nýty hladké se zapalovacím hrotem Ø 5x Hliníkové hřebíky Ø 2,6x Svorka Ø Alu-faston konektor 6, Alu-faston dvojitý konektor 6,3 6, Poměděný faston konektor 6, Poměděný faston dvojitý konektor M M M Oko se závitem pro vytahovaní M M Ø 3x délka 180 mm délka 300 mm Hák pro spojení ok délka 500 mm délka mm KATALOG 2010 VERZE 1 Strana 18 z 40

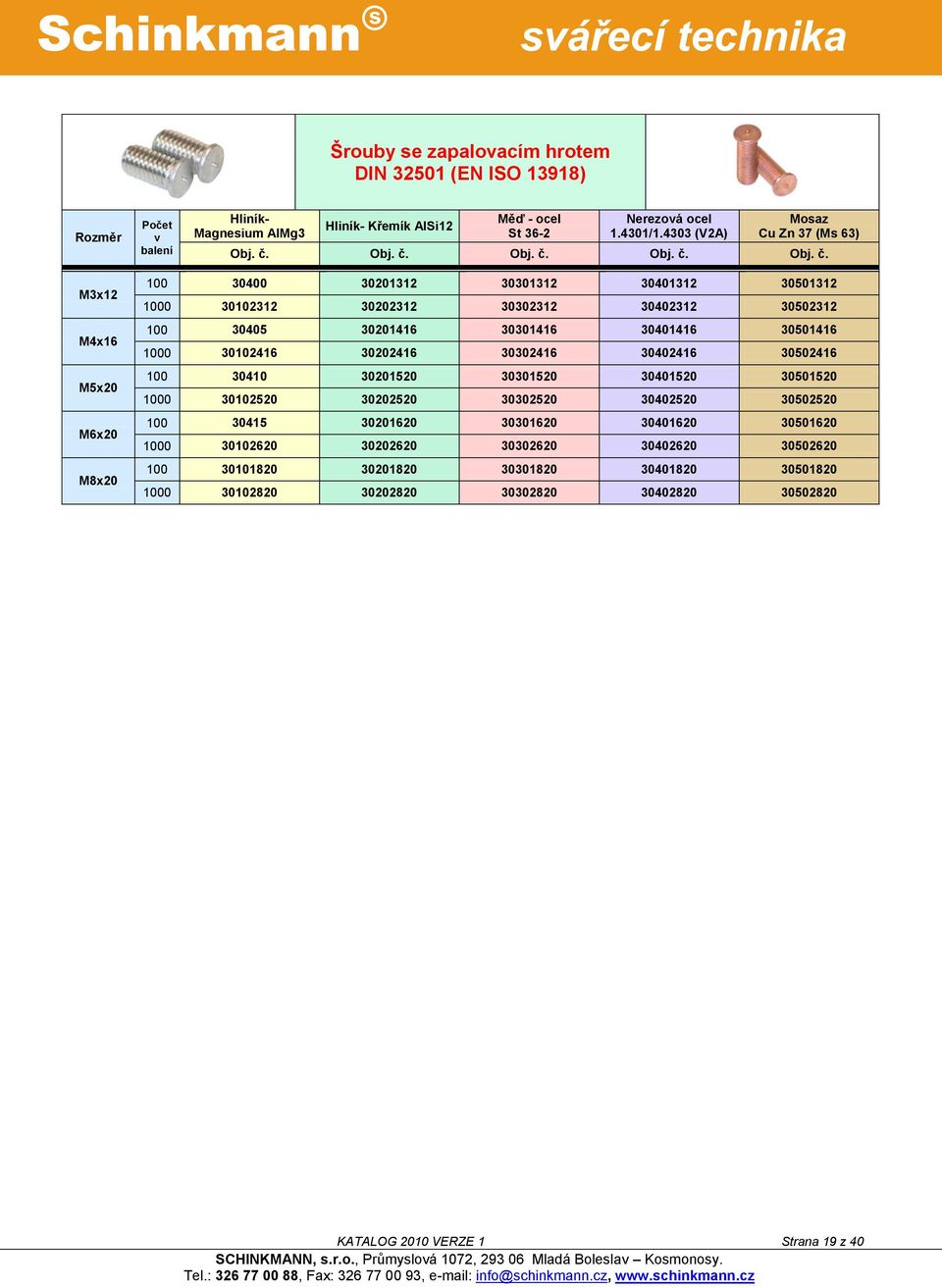

19 Šrouby se zapalovacím hrotem DIN (EN ISO 13918) Rozměr Počet v balení Hliník- Magnesium AlMg3 Hliník- Křemík AlSi12 Měď - ocel St 36-2 Nerezová ocel / (V2A) Mosaz Cu Zn 37 (Ms 63) Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. M3x12 M4x16 M5x20 M6x20 M8x KATALOG 2010 VERZE 1 Strana 19 z 40

20 Multifunkční kladina KATALOG 2010 VERZE 1 Strana 20 z 40

21 Příklady aplikace kladiny Upevňovací a výkyvné podstavce jsou vybaveny podtlakovými přísavkami, které umoţňují pouţívat kladinu také ve svislé poloze. Ruce obsluhy zůstavají volné. Dvojité podstavce se mohou naklápět aţ do úhlu 90, umoţňují tak upevnění kdekoliv na karoserii vozu. Výkyvné podstavce mohou být v rozdílných výškových polohách vzhledem ke členitosti karoserie. Vytahovací systém umoţňuje pomocí plastových matic se závitem postupné vytahování plechu karoserie, mezitím můţe obsluha pracovat s kladivem nebo jiným vhodným nářadím. Tři táhla jsou součástí základní výbavy. Tím je moţno vytahovat delší promáčkliny aniţ by se musela posunovat celá kladina. Celý vytahovací systém je vyroben z hliníku čímţ je velmi lehký, ale zároveň pevný a spolehlivý. Hmotnost pouhých 4,9 Kg KATALOG 2010 VERZE 1 Strana 21 z 40

22 Vytahovací kladiny Multifunkční kladina 90 cm zabalená v profilovém přepravním pouzdře Tepelně-profilované přepravní pouzdro Zlatá verze Posuvná a fixní táhla Otočný podstavec x s přísavným drţákem Multifunkční kladina 90 cm zabalená v kartónové krabici Baleno v kartónové krabici Zlatá verze Posuvná a fixní táhla Otočný podstavec x s přísavným drţákem Sada obsahuje: Obj. č. Popis Počet Obj. č. Popis Počet Kladina délka 90 cm Upínací mezikus Ø 40 M16 x 1, Fixacní rameno kladiny Kyvné rameno kladiny Fixační rameno kladiny Přísavný držák kladiny pohyblivý Šroub Ø M16x1, Spona pro zajištění drţáku Zajišťovací šroub Ø M16x1, Táhla s matkou pro hákovou hlavu Upínací mezikus Ø 40 16, háková úchopová hlava háková úchopová hlava Hák pro spojení ok háková úchopová hlava Hlava pro plastové úchytky 1 Zabaleno v kartónové krabici (32290) Hlava pro plastové úchytky (32200) Multifunkční kladina 90 cm zabalená v profilovém přepravním pouzdře Tepelně-profilované přepravní pouzdro Zlatá verze Posuvná univerzální táhla s pojistnou maticí Otočný podstavec x s přísavným drţákem Multifunkční kladina 90 cm zabalená v kartónové krabici Zabaleno v kartónové krabici Zlatá verze Posuvná univerzální táhla s pojistnou maticí Otočný podstavec x s přísavným drţákem Sada obsahuje: Obj. č. Popis Počet Obj. č. Popis Počet Kladina délka 90 cm Upínací mezikus Ø 40 M16 x 1, Univerzální tyč Kyvné rameno kladiny Zajišťovací šroub Ø M16x1, Přísavný držák kladiny pohyblivý Upínací mezikus Ø 40 16, Spona pro zajištění drţáku háková úchopová hlava Táhla s matkou pro hákovou hlavu háková úchopová hlava háková úchopová hlava Hlava pro plastové úchytky Hák pro spojení ok 1 Zabaleno v kartónové krabici (32295) Hlava pro plastové úchytky (32201) Multifunkční kladina 90 cm zabalená v kartónové krabici Zabaleno v kartónové krabici Zlatá verze Otočný RLP6035 Pohyblivé táhlo Noha 120x160 bez přísavného drţáku Sada obsahuje: Obj. č. Popis Počet Obj. č. Popis Počet Kladina délka 90 cm Otočná hlava pro kladinu Noha 120x160 bez přísavného drţáku Hák pro spojení ok, délka: 180 mm Spona pro zajištění drţáku Hák pro spojení ok, délka: 300 mm Jednoduchá tyč Hák pro spojení ok, délka: 500 mm Otočný pákový vytahovák RLP Zabalené v kartónové krabici KATALOG 2010 VERZE 1 Strana 22 z 40

23 Vytahovací kladiny Multifunkční kladina 90 cm zabalená v kartónové krabici Zabaleno v kartónové krabici Zlatá verze Posuvná univerzální táhla s pojistnou maticí Otočný podstavec x s přísavným drţákem Otočný RLP6035 Jednoduchá tyč Noha 120x160 bez přísavného drţáku Sada obsahuje: Obj. č. Popis Počet Obj. č. Popis Počet Kladina délka 90 cm háková úchopová hlava Univerzální pohyblivá noha háková úchopová hlava Zajišťovací šroub Ø M16x1, háková úchopová hlava Upínací mezikus Ø 40 16, Hlava pro plastové úchytky Upínací mezikus Ø 40 16,5x1, Táhla s matkou pro hákovou hlavu Kyvné rameno kladiny Otočná hlava pro kladinu Přísavný drţák kladiny pohyblivý Hák pro spojení ok, délka: 180 mm Jednoduchá tyč Hák pro spojení ok, délka: 300 mm Noha 120x160 bez přísavného drţáku Hák pro spojení ok, délka: 500 mm Spona pro zajištění drţáku 8 Zabaleno v kartónové krabici Otočný pákový vytahovák RLP Souprava s rotačním RLP Zabaleno v kartónové krabici Zlatá verze Otočný RLP6035 Pohyblivá noha Noha 120x160 bez přísavného drţáku Sada obsahuje: Obj. č. Popis Počet Obj. č. Popis Počet Jednoduchá tyč Otočná hlava pro kladinu Noha 120 x 160 bez přísavného drţáku Hák pro spojení ok, délka: 300 mm Spona pro zajištění drţáku Hák pro spojení ok, délka: 500 mm Otočný pákový vytahovák RLP Zabaleno v kartónové krabici Souprava víceúčelových taţných tyčí Zabaleno v kartónové krabici Zlatá verze Posuvná univerzální táhla s pojistnou maticí Otočná noha x s přísavným drţákem Sada obsahuje: Obj. č. Popis Počet Obj. č. Popis Počet Univerzální pohyblivá noha Táhla s matkou pro hákovou hlavu Kyvné rameno kladiny háková úchopová hlava Přísavný drţák kladiny pohyblivý háková úchopová hlava Spona pro zajištění drţáku háková úchopová hlava Zajišťovací šroub Ø M16x1, Hlava pro plastové úchytky Upínací mezikus Ø 40 16, Hák pro spojení ok Upínací mezikus Ø 40 16,5x1,5 3 Zabaleno v kartónové krabici KATALOG 2010 VERZE 1 Strana 23 z 40

24 Obrázek Obj. č. Obj. č. Obj. č. Obrázek = = Vytahovací kladiny Sada otočných nohou s přísavkami a univerzální tyčí, zlatá verze Sada obsahuje: Obj. č. Popis Počet Obj. č. Popis Počet Univerzální pohyblivá noha Přísavný držák kladiny pohyblivý Kyvné rameno kladiny Spona pro zajištění drţáku 3 Zabaleno v kartónové krabici Souprava táhla s matkou pro hákovou hlavu s připojením na kladinu Sada obsahuje: Obj. č. Popis Počet Obj. č. Popis Počet Táhla s matkou pro hákovou hlavu Připojení na kladinu 1 Zabaleno v kartónové krabici BAREVNÉ ZNAČENÍ AR ORANŢOVÁ GI ŢLUTÁ B MODRÁ R ČERVENÁ BR BRONZOVÁ VE ZELENÁ FU ŠEDÁ KATALOG 2010 VERZE 1 Strana 24 z 40

25 Kladina o délce 60 cm Kladina o délce 90 cm Kladina o délce 120 cm Zesílená kladino o délce 150 cm Zesílená kladina o délce 180 cm Vzpěrné rameno kladiny Vzpěrné rameno kladiny Hladké vzpěrné rameno úchyt je souběţný s kladinou Vroubkované vzpěrné rameno úchyt je kolmý na kladinu Kompletní otočné vzpěrné rameno Univerzální pohyblivé vzpěrné rameno Jednoduché pohyblivé vzpěrné rameno Šroub Ø M16x Zajišťovací šroub Ø M16x Upínací mezikus Ø 40 16, Upínací mezikus Ø 40 16,5x1, Kyvné rameno kladiny Přísavný podstavec kladiny pohyblivý Pevná noha x bez přísavného podstavce a bez zajišťovací nohy. Zlatá verze (Standard) Přísavný podstavec kladiny pevný Úchyt bez spony KATALOG 2010 VERZE 1 Strana 25 z 40

26 Zlatavý podstavec otočné nohy 120x160 s přísavkami Noha 120x160 bez přísavného drţáku Zlatavý podstavec pevné nohy 120x160 s přísavkami Pevná noha 120x160 bez přísavného drţáku a bez zajišťovací spony. Zlatá verze (Standard) Spona pro zajištění podstavce Táhlo s maticí pro hákovou hlavu háková úchopová hlava háková úchopová hlava háková úchopová hlava Hlava pro plastové úchytky Hák pro spojení ok Hák pro spojení ok, délka 300 mm Hák pro spojení ok, délka 500 mm Otočný pákový vytahovák RLP Otočná hlava pro kladinu Propojka z tyče na páku Sada podtlakové přísavky pro zajištění kladiny ve vertikální poloze Sada 2 třmenů pro více kladin Adaptér pro spojení kladin Kusy v sadách Volitelné KATALOG 2010 VERZE 1 Strana 26 z 40

27 Náhradní díly Kompletní upevňovací šroub pro upevnění vzpěrné tyče kladiny (32220, 32221) a pro jednoduché vzpěrné tyče (32222, 32223) Jezdec pro spojovací tyč k upevnění na kladinu. Kompletní matice s upevňovacími plochami Vytahovací oko se závitem M10x1,5 mm k pouţití s multi-hákem (37161/3/5) Kompletní upevňovací matice s upeňovacími plochami pro otočnou vzpěrnou tyč ( ) Upevňovací šroub otočné vzpěrné tyče Upevňovací šroub otočné vzpěrné tyče (32254) Deska otočné vzpěrné tyče Otočná vzpěrná tyč Univerzální posuvná vzpěrná tyč (bez upevňovací a pojistné matice) Pojistná matice pro univerzální vzpěrnou tyč Jednoduchá vzpěrná tyč (bez upevňovací matice a desky) Přísavný drţák Upevňovací šroub pro přísavný drţák Přeprvní pouzdro pro multifunkční kladinu KATALOG 2010 VERZE 1 Strana 27 z 40

28 Star System pro bodové svářečky Star System sada pro bodové svářečky s upevněním Star System sada pro bodové svářečky s kuţelovým upevněním Star System pro vytahovací kladivo Star System sada pro vytahovací kladivo Elektrody pro Star System Elektroda pro hřebíky a podloţky Elektroda pro vlnitý drát Elektroda pro zarovnávání Elektroda pro šrouby M Elektroda pro šrouby M Elektroda pro šrouby M Elektroda pro bodování Elektroda pro nýty Imbusový klíč CH Sada: imbusový klíč CH upevňovacích šroubů k vytahovací elektrodě Klíč Elektroda pro hřebíky a podloţky Vytahovací elektrtody (10 ks) Vytahovací elektrtody (50 ks) Vytahovací elektrtody ( ks) KATALOG 2010 VERZE 1 Strana 28 z 40

29 Pull System Gold line LO Vytahovací systém (Pull System) k přísavným drţákům a horkému lepidlu (bez kruhové podstavy) Vytahovací systém pro hliník (bez kruhové podstavy) Sada vytahovacího systému pro vytahovací elektrody (bez kruhové podstavy) Sada vytahovacího systému pro práci a dokončovací práce s měděnou elektrodou (bez kruhové podstavy) Univerzální vytahovací systém pro veškeré aplikace v plastovém pouzdru (s kruhovou podstavou) Univerzální vytahovací systém pro veškeré aplikace v kartonovém obalu (s kruhovou podstavou) KATALOG 2010 VERZE 1 Strana 29 z 40

30 Výměnná souprava pro Pull System Gold line LO Drţák přísavek pro vytahovací systém multifunkční vytahovací kladinu multifunkční páky Závit M Výměnná souprava vytahovacího systému pro hliník. Pracovní a ocelové elektrody s otvorem Výměnná souprava vytahovacího systému pro pracovní a dokončovací panel s vytahovacíma elektrodama Výměnná souprava vytahovacího systému pro pracovní a dokončovací panel s elektrodama Tyč vytahovacího systému pro otočné podstavce Volitelné a náhradní díly pro Pull System Gold line LO5 Kruhová podstava pro vytahovací systém Můţe být připevněna na všechny modely vytahovacího systému Otočné podstavce pro vytahovací systém KATALOG 2010 VERZE 1 Strana 30 z 40

31 Volitelné a náhradní díly pro Pull System Gold line LO Hlava pro pozinkované ocelové šrouby s okem pro vytahovací systém multifunkční vytahovací kladinu - páku. Závit M Hlava pro multi-šrouby s okem, vytahovací systém Závit M Hlava pro vytahovací elektrody, vytahovací systém Závit M10 Hák délky 180 mm pro vytahovací elektrody s oválný m otvorem a vytahovací krouţky se závitem Hák délky mm pro vytahovací elektrody s oválným otvorem a vytahovací kroužky se závitem Imbusový klíč CH Sada: imbusový klíč CH upevňovacích šroubů k vytahovací elektrodě Vytahovací elektrtody (10 ks) Vytahovací elektrtody (50 ks) Vytahovací elektrtody ( ks) Elektroda mírně konická k Rapid Spot Elektroda středně konická k Rapid Spot Připojovací hlava pro elektrody Úhlový drţák pro vytahovací systém Sada pro vytahovací systém Zarovnávací elektroda Tyč vytahovacího systému pro otočné podstavce Plastové pouzdro Náhradní díly pro Pull System stará série Elektroda pro vytahovací systém Elektroda pro vytahovací systém KATALOG 2010 VERZE 1 Strana 31 z 40

32 Kompletní sada s tavící pistolí pro horké lepidlo s příslušenstvím Kompletní sada s tavící pistolí pro horké lepidlo, s příslušenstvím Přísavné drţáky pro opravy nalakovaných karoserií Rozměr [mm] Počet kusů v balení (sadě) Ø Ø Přísavné drţáky Ø ovál 47x ovál 47x Ø 15 rádius Ø 15 rádius Vypouklé přísavné drţáky Ø 20 rádius Ø 20 rádius Ø 30 rádius Ø Ploché přísavné drţáky Ø Ø Zesílené přísavné drţáky Ø 30 rádius Ø 40 rádius Lepidlové tyčinky Sprej pro odstranění lepidla Stěrka na seškrábání lepidla Tavící pistole pro horké lepidlo 1 KATALOG 2010 VERZE 1 Strana 32 z 40

33 Sada tvarovaných klínů Tvarované klíny pro nalakované karoserie LINEA ORO Prodlouţení pro tvarované klíny 120 mm LINEA ORO Prodlouţení pro tvarované klíny 80 mm LINEA ORO Drţáky pro tvarované klíny Vypouklý špičatý tvarovaný klín Středně vypouklý špičatý tvarovaný klín Plochý tvarovaný klín Ø 6 mm Vypouklý tvarovaný klín Ø 16 mm Vypouklý tvarovaný klín dlátový tvar Plochý tvarovaný klín dlátový tvar Tvarované destičky KATALOG 2010 VERZE 1 Strana 33 z 40

34 Hliníková kladiva Sada 4 hliníkových kladiv Sada 7 hliníkových kladiv Kulaté hliníkové kladivo o hmotnosti 50 gr Zabaleno jednotlivě v kartónové krabici Kulaté hliníkové kladivo o hmotnosti 120 gr Zabaleno jednotlivě v kartónové krabici Čtvercové hliníkové kladivo o hmotnosti 120 gr Zabaleno jednotlivě v kartónové krabici Kovová palice 450 gr Zabaleno jednotlivě v kartónové krabici Kulaté hliníkové kladivo o hmotnosti 80 gr Zabaleno jednotlivě v kartónové krabici Obrácené čtvercové hliníkové kladivo o hmotnosti 120 gr Zabaleno jednotlivě v kartónové krabici Zahnuté čtvercové hliníkové kladivo o hmotnosti 120 gr KATALOG 2010 VERZE 1 Strana 34 z 40

35 Sada multifunkční páky pro práci s hliníkem a ocelí Sada multifunkční páky v tepelně-profilovaném přepravním pouzdře Sada Rapid Spot s hlinikóvou pákou Sada Rapid Spot Magnetická vytahovací páka pro vlnitý drát Kompletní sada hliníkové páky s příslušenstvím Volitelné a náhradní díly pro hliníkovou páku Hliníková páka Komplet připojení s izolační magnetickou základnou Prodlouţení spojovací tyče pro hlavu multi-háku Hlava pro spojovací tyč KATALOG 2010 VERZE 1 Strana 35 z 40

36 Volitelné a náhradní díly pro hliníkovou páku Mini vytahovací kladivo pro Rapid Spot Drţák elektrody pro Rapid Spot Elektroda mírně konická pro Rapid Spot Elektroda středně konická pro Rapid Spot Upevňovací gumový podstavec, bez spony Spona pro zajištění drţáku Vytahovací oko se závitem M14x1,5 mm k pouţití s multi-háky (37161/3/5), jestliţe jsou pouţity s vytahovacími kladinami háková úchopová hlava se závitem M14x1,5 mm háková úchopová hlava se závitem M14x1,5 mm Prodlouţení páky Připojení úchytu, bez spony Kyvný spoj pro podstavce Otočný podstavec s přísavným drţákem, bez spony Pevný podstavec s přísavným drţákem, bez spony Krátká spojovací tyč pro vytahovací hlavy Dlouhá spojovací tyč pro vytahovací hlavy Krátká tlačná tyč pro páku Dlouhá tlačná tyč pro páku Deska pro tlačnou páku Upevňovací šroub pro tlačnou páku KATALOG 2010 VERZE 1 Strana 36 z 40

37 Volitelné a náhradní díly pro hliníkovou páku Jednotlivý hák uchopové hlavy háková úchopová hlava háková úchopová hlava Vytahovací oko se závitem M10x1,5 mm k pouţití s multi-háky (37161/3/5), jestliţe jsou pouţity s vytahovacími kladinami Drţák přísavek Přísavný drţák Připevňovací šroub pro přísavný drţák Hák délky 180 mm pro vytahovací elektrody s oválný m otvorem a vytahovací krouţky se závitem Hák délky 300 mm pro vytahovací elektrody s oválný m otvorem a vytahovací krouţky se závitem Hák délky 500 mm pro vytahovací elektrody s oválný m otvorem a vytahovací krouţky se závitem Přeprvní pouzdro pro multifunkční páku Tepelně-profilované přepravní pouzdro pro páku Vlnitý ocelový drát Ø 2x320 mm (10 ks) Vlnitý ocelový drát (50 ks) Magnetické polohovadlo pro vlnitý drát Elektroda Cu-Cr pro bodování vlnitého drátu, ruční bodovky Elektroda Cu-Cr pro bodování vlnitého drátu, průmyslové bodovky Sada vytahovacího kladiva s vytahovacími multi-háky 32 Sada vytahovacích kladiv s multi-háky Sada multi-háků s vytahovacím kladivem háková ruční vytahovací hlava KATALOG 2010 VERZE 1 Strana 37 z 40

38 Další elektrody a náhradní díly Elektroda pro Air Puller Ø 10 mm /ap Elektroda pro Air Puller Ø 6 mm /ap Elektroda pro Magic System Mírně kónická elektroda pro otočnou hlavu PRIMA typ levý závit M8 Zarovnávací elektroda pro otočnou hlavu PRIMA typ levý závit M Bodovací čepičky pro TECNA, bodové svařování Bodovací čepičky pro PRIMA, bodové svařování Příslušenství Brusný (leštící) blok na hliník (5 ks) Sada dvou přísavných drţáků 800 Optická tuţka (ultra tenké světlo) Náhradní ţárovka W prodlouţitelná neonová lampa Lampa na dobíjecí baterie, profi duo led Infračervená lampa IRT KATALOG 2010 VERZE 1 Strana 38 z 40

39 Náhradní díly CEBORA 2003 Obrázek Obj. č. Obj. č. orig. Popis Průvlak Ø 0,6 mm pro ţelezo Průvlak Ø 0,8 mm pro ţelezo Průvlak Ø 1 mm pro ţelezo Průvlak Ø 0,8 mm pro hliník Průvlak Ø 1 mm pro hliník Hubice Ø 17 mm AG5 hliníkový drát (5% manganu) Ø 0,8 mm, cívka 2 kg AG5 hliníkový drát (5% manganu) Ø 1 mm, cívka 2 kg AS12 hliníkový drát (12% křemíku) Ø 0,8 mm, cívka 2 kg AS12 hliníkový drát (12% křemíku) Ø 1 mm, cívka 2 kg CuSi 3 měděný drát (3% křemíku) Ø 0,8 mm, cívka 2 kg CuSi 3 měděný drát (3% křemíku) Ø 0,8 mm, cívka 5 kg CuSi 3 měděný drát (3% křemíku) Ø 0,8 mm, cívka 5 kg CuSi 3 měděný drát (3% křemíku) Ø 1 mm, cívka 5 kg KATALOG 2010 VERZE 1 Strana 39 z 40

40 KATALOG 2010 VERZE 1 Strana 40 z 40
