Program markýz. Dok. č cs. Slunce. Světlo. WAREMA.

Transkript

1 Program markýz Dok. č cs Slunce. Světlo. WAREMA.

2 Kvalita začíná u poradenství 4 5 Veličiny světelné techniky (slunce, vítr a déšť) Technika markýz s kloubovým ramenem a kazetových markýz Dokonalý převod síly 11 Markýzy s kloubovým ramenem (Typ 530, 630, 730/740) Markýzy s kloubovým ramenem, polouzavřené (Typ 650, 750) Kazetové markýzy (Typ 550, 580, 680, 890) Vybavení markýz s kloubovým ramenem a kazetových markýz Terasové přístřešky Markýzy pro zimní zahrady Horizontální markýzy Svislé markýzy Markýzy s padacím ramenem Fasádní markýzy Markýzolety Košové markýzy 34 Boční markýzy 35 Sluneční plachty Pohony a řídicí jednotky Látky Barvy rámu 42 Barevné kombinace 43

3 Markýzy pro dobrý pocit Bydlení pod širým nebem Prožijte své sny a touhy. Užívejte si barev, světla a atmosféry v harmonickém souladu. Terasa a balkón jako oáza, kde se cítíte dobře, a jako možnost osvěžit a hýčkat vaše smysly daleko od všedního dne. Slunce Dovolená, šumění moře a teplo jihu se spojují se zářivým světlem slunce. To dodává životu sílu a novou energii, překonává vzdálenosti a poskytuje pocit rozpustilé volnosti. Ochrana Nálady zrcadlené ve hře odrážejících se slunečních paprsků: projděte se v bezpečí rozzářené střechy, pozorujte zvonivé listí, lehněte si na louku a sněte uprostřed sluncem prozářených květinových jezer. Užívejte si živoucího tepla terasy pod ochrannou střechou markýzy, najděte sama sebe, uvolněte se, relaxujte a regenerujte.

4

5 Kvalita začíná u poradenství Důvěřujte kompetenci odborných firem autorizovaných společností WAREMA. Odborní prodejci WAREMA vám individuálně poradí a promění vaše požadavky a přání v řešení ušité přesně na míru vaší situaci. Se správným poradenstvím, spolehlivým provedením a servisem, jaké vám může nabídnout pouze odborná firma specializovaná na ochranu proti slunci. Využijte zkušeností odborného prodejce WAREMA ve svém okolí. DIN ISO 9001 Vyznamenáním, které podtrhuje vysokou kvalitu protisluneční ochranné techniky WAREMA, je osvědčení ISO EN / značka CE Markýzy WAREMA vyhovují normě EN a tedy i nejnovějším technickým požadavkům. Všechny markýzy WAREMA jsou osvědčeny podle CE věnujte pozornost tomuto důkazu kvality. Záruka Na všechny markýzy s kloubovým ramenem a kazetové markýzy poskytujeme dlouhodobou záruku pět let. Věnujte prosím v této souvislosti pozornost zvláštním záručním podmínkám. Na všechny ostatní markýzy poskytujeme záruku dva roky. Markýzy WAREMA: upoutají na každém domě. Díky velkému výběru vzorů, barev a látek se mohou přizpůsobit každé fasádě. Ať se jedná o provedení jako markýzy s kloubovým ramenem, kazetové markýzy, markýzy pro zimní zahrady, horizontální markýzy, svislé markýzy, markýzy s padacím ramenem, fasádní markýzy, markýzolety, košové nebo boční markýzy v naší nabídce najdete vše. A co se týká komfortu obsluhy, můžete volit mezi ručním a pohodlným dálkovým ovládáním.

6 Slunce veličiny světelné techniky. Slunce jako dárce přirozeného světla vyzařuje na Zemi téměř konstantní energii 4,2 miliardy kilowatthodin denně. Existují čtyři důvody, proč není záření dopadající na povrch konstantní, resp. všude stejné. 21./22. června Letní slunovrat 21. března / 23. září Rovnodennost západ jih sever 21./22. prosince Zimní slunovrat východ 1. Země se jednou za 24 hodin otočí kolem vlastní osy. 2. Zemská osa je nakloněna o 23,45 stupně vůči rovině zemské dráhy. To má za následek, že při oběhu okolo Slunce (jeden rok) kolísá úhel dopadu slunečního záření o 46,9 stupně. 3. Meteorologické změny ve formě mraků a mlhy vyzařují část sluneční energie zpět do vesmíru. 4. V závislosti na stupni zeměpisné šířky dopadají sluneční paprsky na povrch Země pod různými úhly. Čím větší vzdálenost od rovníku, tím je tento úhel plošší a tím méně tepla vzniká na definovanou jednotku plochy. Výška slunce závisí na pohybu Země podle denní a roční doby. Z toho vyplývá skutečnost, že je slunce následkem plochého úhlu dopadu v zimních a jarních měsících klasifikováno z hlediska ochrany proti záření jako problematičtější. Sluneční paprsky se dělí na různé rozsahy záření. ULTRAFIALOVÉ ZÁŘENÍ VIDITELNÉ SVĚTLO INFRAČERVENÉ ZÁŘENÍ UVC UVB UVA Vlnová délka v nm 2500 Záření UVC (rozsah záření nm) Vysoce energetické, krátkovlnné záření, které je zadržováno ozonovou vrstvou atmosféry. Záření UVB (rozsah záření nm) Složka záření, která způsobuje spálení a poškození pokožky. Záření UVA (rozsah záření nm) Částečně spoluodpovědné za spálení sluncem a stárnutí pokožky. Viditelné světlo (rozsah záření nm) Rozsah záření, který je vnímán lidským okem. Infračervené záření (rozsah záření nm) Tepelné záření. 6

7 Jaká ochrana proti slunci je lepší? Vnitřní nebo vnější protisluneční ochrana zimních zahrad 100% 100% Zadní větrání brání hromadění horka Zadní větrání mezi závěsem a sklem 30 75% (v závislosti na prosklení) Vnitřní protisluneční ochranná zařízení snižují teplotu v zimní zahradě jen podmínečně. Sluneční energie se snižuje o cca 30 až 75% (v závislosti na prosklení) Markýza pro zimní zahrady 70 90% Naproti tomu vnější ochrana proti slunci je pro snížení teploty v zimní zahradě nejvhodnější. Energie je zastavena již před okenní tabulí tím se snižuje dopad slunečního záření o cca 70 až 90%. 4 5 Markýza s kloubovým ramenem resp. kazetová markýza Jako příklad jsou v následující tabulce uvedeny nejdůležitější fyzikální hodnoty, naměřené podle DIN EN 410. ρ Odraz světla ρε Odraz záření τ Propustnost světla τe Propustnost záření τuv Propustnost UV Akryl 6000 bílý Uni 67% 67% 26% 27% 23% Akryl 6010 žlutý Uni 48% 50% 14% 19% <1% Akryl 6050 béžový Uni 27% 34% 2% 7% <1% Akryl 6120 pískový Uni 50% 56% 18% 24% 6% V závislosti na barvě dosahují látky markýz filtračního účinku UV záření až 98%. Doba vlastní ochrany pokožky se tím prodlužuje až 80krát! Proto si můžete ve stínu markýzy WAREMA užívat léta dobře chráněni a neobtěžováni. Příslušné hodnoty naleznete v kolekci. Funkce látky markýzy z hlediska ochrany proti slunci 1. Sluneční záření 2. Činitel odrazu světla ρ = kolik procent světla dopadajícího na markýzu se odráží zpět? 3. Činitel odrazu záření ρε = kolik procent celkového záření dopadajícího na markýzu se odráží zpět? 4. Činitel propustnosti světla τ = kolik procent světla dopadajícího na markýzu je propouštěno (kolik světla je pod markýzou)? 5. Činitel propustnosti záření τe = kolik procent celkového záření dopadajícího na markýzu je propouštěno? 6. Činitel propustnosti UV τuv = kolik procent UV paprsků dopadajících na markýzu je propouštěno? Letní ochrana Průhlednost pohledům oslnění Ochr. proti Ochr. proti UV faktor proti teplu Funkční piktogramy usnadňují výběr správného vzoru v kolekci. 7

8 Slunce veličiny světelné techniky. Slunce... Světová strana Na jižní straně dopadá sluneční záření na Zemi ve strmějším úhlu než ráno na východní a odpoledne na západní straně. Kromě toho má na úhel dopadu slunečního světla vliv také kolísání zemské osy podle ročního období. V létě je slunce nejvýše a v zimě nejníže na horizontu. Při určování šířky markýzy je nutné brát v úvahu také boční dopad slunečního záření, především na jižní straně. Ostseite/10.00 Uhr Westseite/16.00 Uhr 290 cm Südseite/12.00 Uhr Markisenausfall 350 cm 22. Juni 21. März/23. September 21. März/23. September 22. Juni 21. März/23. September 22. Juni 110 cm 250 cm 186 cm 118 cm Vysunutí V závislosti na orientaci zastiňované plochy musí být dimenzováno úměrně větší vysunutí markýzy. 150 cm 400 cm 300 cm 20 cm 300 cm Westseite/16.00 Uhr 40 cm 21. März/23. September Südseite/12.00 Uhr 220 cm 125 cm Juni 21. März/23. September 22. Juni 100 cm Úhel sklonu Úhel sklonu markýzy má podstatný vliv na zastínění. Sklápěcí mechanismus umožňuje pohodlně měnit úhel sklonu. Volánové rolo se stará ve svislém směru o další stín a dostatečnou podchozí výšku. 43,5 cm 206 cm 304 cm 350 cm 350 cm 21. März/23. September 22. Juni 22. Juni 21. März/23. September 22. Juni 22. Juni 110 cm 210 cm 250 cm 270 cm 8

9 ... vítr a déšť Markýzy WAREMA odpovídají dle normy EN třídě větru 1 až 3 (v závislosti na typu a provedení). Markýzy jsou zatížitelné větrem o rychlosti 3,5 až 10,4 m/s. Rychlost větru 10,4 m/s odpovídá stupni 5 Beaufortovy stupnice. Jistotu, že se při silném zatížení větrem markýza automaticky zasune, nabízejí elektronické řídicí jednotky. Zde disponuje WAREMA rozmanitou nabídkou určenou speciálně pro markýzy. Kromě venkovního anemometru, který měří rychlost větru pomocí větrného kola, nabízí WAREMA exkluzivně senzor větru integrovaný v markýze, který reaguje na zatížení větrem dopadajícím na markýzu (viz strana 38). Markýza je zkonstruována jako ochrana před slunečním zářením a není určena pro ochranu proti dešti. Přesto není lehký déšť pro markýzy s kloubovým ramenem a kazetové markýzy a jejich potahy, díky impregnaci odpuzující vodu, důvodem k výskytu deformací. Aby však bylo eliminováno nebezpečí vytváření vodních kaluží, musí být sklon markýzy nejméně 14º. Nastavení úhlu sklonu usnadňuje v takové situaci sklápěcí mechanismus. Je-li však nutné látku markýzy zasunout v mokrém stavu, co nejdříve ji opět vysuňte a nechte zcela vyschnout. Upozorňujeme na to, že vlhkost může podporovat mačkání látky. Zvlhnutí látky markýzy je možné zabránit použitím elektronické řídicí jednotky se senzorem deště. Rychlost větru m/s (km/h) Síla větru (Beaufort) Označení Účinky Mezní hodnoty pohody 5,4 (-19) 3 slabý vítr oděvy se třepotají, vlasy jsou profukovány -5 m/s: sezení venku 7,4 (-27) 4 mírný vítr vítr víří prach, vysouší zem, bere papíry, cuchá vlasy -6 m/s: lehký vliv na chodce 10,4 (-37) 5 čerstvý vítr na těle nepříjemný, citelný jako síla větru -9 m/s: lehké omezení chůze 13,4 (-48) 6 silný vítr, vítr je slyšet jako hučení obtíže s rovnoměrnou chůzí a stáním 17,4 (-62) 7 prudký vítr namáhavá chůze -10 m/s: rušivý při pomalé chůzi -15 m/s: vliv na kontrolu chůze 20,4 (-73) 8 bouřlivý vítr velké potíže při chůzi, problémy s rovnováhou v nárazech -20 m/s: ohrožení lidí venku 9

10 Technika markýzy s kloubovým ramenem a kazetové markýzy Markýzy s kloubovým ramenem Markýzy s kloubovým ramenem, polouzavřené Kazetové markýzy / Ochrana proti teplu Ochrana pokožky Max. šířka sam. zařízení Sdružené zařízení 2) s průběžnou látkou se zakrytím štěrbiny Max. vysunutí 300 cm 350 cm 400 cm 350 cm 400 cm 250 cm 300 cm 4) 400 cm 350 cm Drážkový hřídel 78 mm 85 mm 85 mm 85 mm 85 mm 63 mm 78 mm 78 mm 85 mm Max. sklon / ) 40 5) 25 Dešťová stříška Úložná skořepina pro látku Ovládání klikou 3) Elektrické ovládání s vypnutím dle točivého momentu s nouzovou ruční klikou Dálkově ovládaný motor 6) Solární pohon Řídicí jednotky Integrovaný senzor větru EWFS (standard do ) WMS (standard od ) Osvětlovací lišta LED Osvětlovací lišta halogenová Integrované světlo Teplomet Bezdrátový reproduktor Volán Volán zasunutelný Volánové rolo s ovládáním klikou v základním provedení Basis s ovládáním Komfort EWFS (standard do ) WMS (standard od ) Sklápěcí mechanismus Opatření nápisem sítotisk Sunprint digitální tisk Standardní barvy RAL RAL K7 1) 50 RAL K7 1) RAL K7 1) RAL povrchová úprava 7) 7) Výběr látky více než 300 vzorů z aktuálních kolekcí Varianta LB Terasový rám Silový převod Segment Článkový řetěz Ocelové lano Flexibilní pásek sériově volitelně není možné Maximální mezní konstrukční hodnoty markýz jsou závislé na vybraném příslušenství. Věnujte prosím v této souvislosti pozornost pokynům v technickém katalogu. 1) kromě dopravních a signálních barev a také RAL ) možné pouze s motorovým pohonem 3) možné pouze u samostatných zařízení 4) max. šířka 500 cm, při vysunutí 300 cm 5) při nastavitelné konzole 6) s motorem a EWFS mezikonektorem 7) prášková povrchová úprava kazety resp. kazety a ramen podle vzorníku barev pro markýzy 10

11 Dokonalý převod síly U kloubového ramena je možné přenášet sílu v oblasti středového kloubu pomocí lana, řetězu nebo exkluzivního segmentového převodu. Všechna kloubová ramena WAREMA jsou zásadně vybavena extrémně silnými, uvnitř uloženými pružinami. Tím je do značné míry omezen vznik hluku při provozu markýzy. Segmentový převod (patentovaný) Segmenty silového převodu ze stabilního protlačovaného hliníku jsou pohyblivě uloženy v teflonových pouzdrech. To brání opotřebení v důsledku ohýbání. Segmentový převod dosahuje ve zkouškách bez problémů přes zatěžovacích cyklů. Dodává se pro Typ 630, 730, 740, 650, 750, 680 a 890. Lanový převod Při používání ocelového lana pro přenos síly má rozhodující význam dostatečně velký poloměr ohybu. WAREMA proto používá obzvlášť velké středové klouby a ocelová lana s minimální zatížitelností v tahu 10,2 kn. To odpovídá hmotnosti přibližně jedné tuny. Dodává se pro Typ 630, 730, 740, 650, 750 a 680. Řetězový převod Stabilní článkové řetězy z vysoce pevné speciální oceli na řetězy s corrudovým povlakem zaručují trvalou funkci kloubových ramen. Dodává se pro Typ 630, 730, 740, 650, 750 a 680. Páskový převod Extrémně silný pásek s integrovanými lanky zajišťuje u Typu 530, 550 a 580 spolehlivý silový převod v kloubovém ramenu. 11

12 Markýzy s kloubovým ramenem Vysoce kvalitní technika všude tam, kde je zapotřebí chránit látku Markýza s kloubovým ramenem Typ 530 je technicky vyzrálá a funkční markýza za příznivou cenu. Všechny díly rámu jsou opatřeny práškovou povrchovou úpravou v RAL Typ 530 Univerzální použitelnost, stabilita a technické možnosti řadí novou markýzu s kloubovým ramenem Typ 630 mezi klasiku. Její aktuální designová linie a výběr možností úpravy nabízejí parametry vyšší třídy za příznivou cenu. Na výběr je v základní ceně 50 barev rámu. Funkční inovace WAREMA, např. integrovaný senzor větru, představují komfortní možnosti vybavení, které se časem vyplatí. Typ 630 Vysoce kvalitní markýza s kloubovým ramenem Typ 730/740 nabízí nejstabilnější techniku a svou čistou designovou linií udává nový směr. Nejlepší materiály a stabilní technika made by WAREMA všude tam, kde je zapotřebí chránit látku. Její design a mnohotvárné možnosti úpravy jakož i výběr všech barev RAL pro rám v základní ceně ji řadí mezi špičkové výrobky v tomto segmentu nabídky. Typ 730/740 12

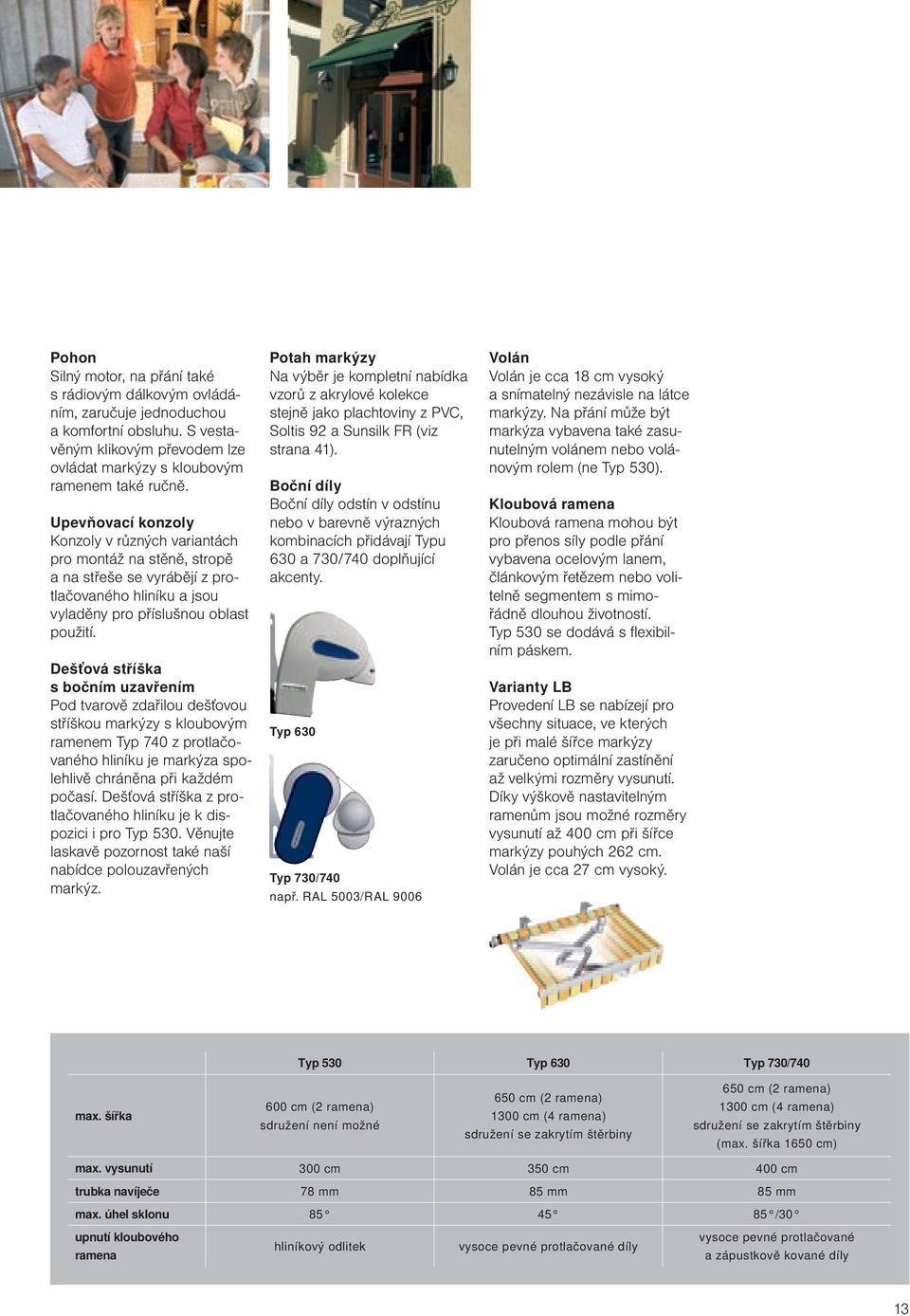

13 Pohon Silný motor, na přání také s rádiovým dálkovým ovládáním, zaručuje jednoduchou a komfortní obsluhu. S vestavěným klikovým převodem lze ovládat markýzy s kloubovým ramenem také ručně. Upevňovací konzoly Konzoly v různých variantách pro montáž na stěně, stropě a na střeše se vyrábějí z protlačovaného hliníku a jsou vyladěny pro příslušnou oblast použití. Dešťová stříška s bočním uzavřením Pod tvarově zdařilou dešťovou stříškou markýzy s kloubovým ramenem Typ 740 z protlačovaného hliníku je markýza spolehlivě chráněna při každém počasí. Dešťová stříška z protlačovaného hliníku je k dispozici i pro Typ 530. Věnujte laskavě pozornost také naší nabídce polouzavřených markýz. Potah markýzy Na výběr je kompletní nabídka vzorů z akrylové kolekce stejně jako plachtoviny z PVC, Soltis 92 a Sunsilk FR (viz strana 41). Boční díly Boční díly odstín v odstínu nebo v barevně výrazných kombinacích přidávají Typu 630 a 730/740 doplňující akcenty. Typ 630 Typ 730/740 např. RAL 5003/RAL 9006 Volán Volán je cca 18 cm vysoký a snímatelný nezávisle na látce markýzy. Na přání může být markýza vybavena také zasunutelným volánem nebo volánovým rolem (ne Typ 530). Kloubová ramena Kloubová ramena mohou být pro přenos síly podle přání vybavena ocelovým lanem, článkovým řetězem nebo volitelně segmentem s mimořádně dlouhou životností. Typ 530 se dodává s flexibilním páskem. Varianty LB Provedení LB se nabízejí pro všechny situace, ve kterých je při malé šířce markýzy zaručeno optimální zastínění až velkými rozměry vysunutí. Díky výškově nastavitelným ramenům jsou možné rozměry vysunutí až 400 cm při šířce markýzy pouhých 262 cm. Volán je cca 27 cm vysoký. Typ 530 Typ 630 Typ 730/740 max. šířka 600 cm (2 ramena) sdružení není možné 650 cm (2 ramena) 1300 cm (4 ramena) sdružení se zakrytím štěrbiny 650 cm (2 ramena) 1300 cm (4 ramena) sdružení se zakrytím štěrbiny (max. šířka 1650 cm) max. vysunutí 300 cm 350 cm 400 cm trubka navíječe 78 mm 85 mm 85 mm max. úhel sklonu /30 upnutí kloubového ramena hliníkový odlitek vysoce pevné protlačované díly vysoce pevné protlačované a zápustkově kované díly 13

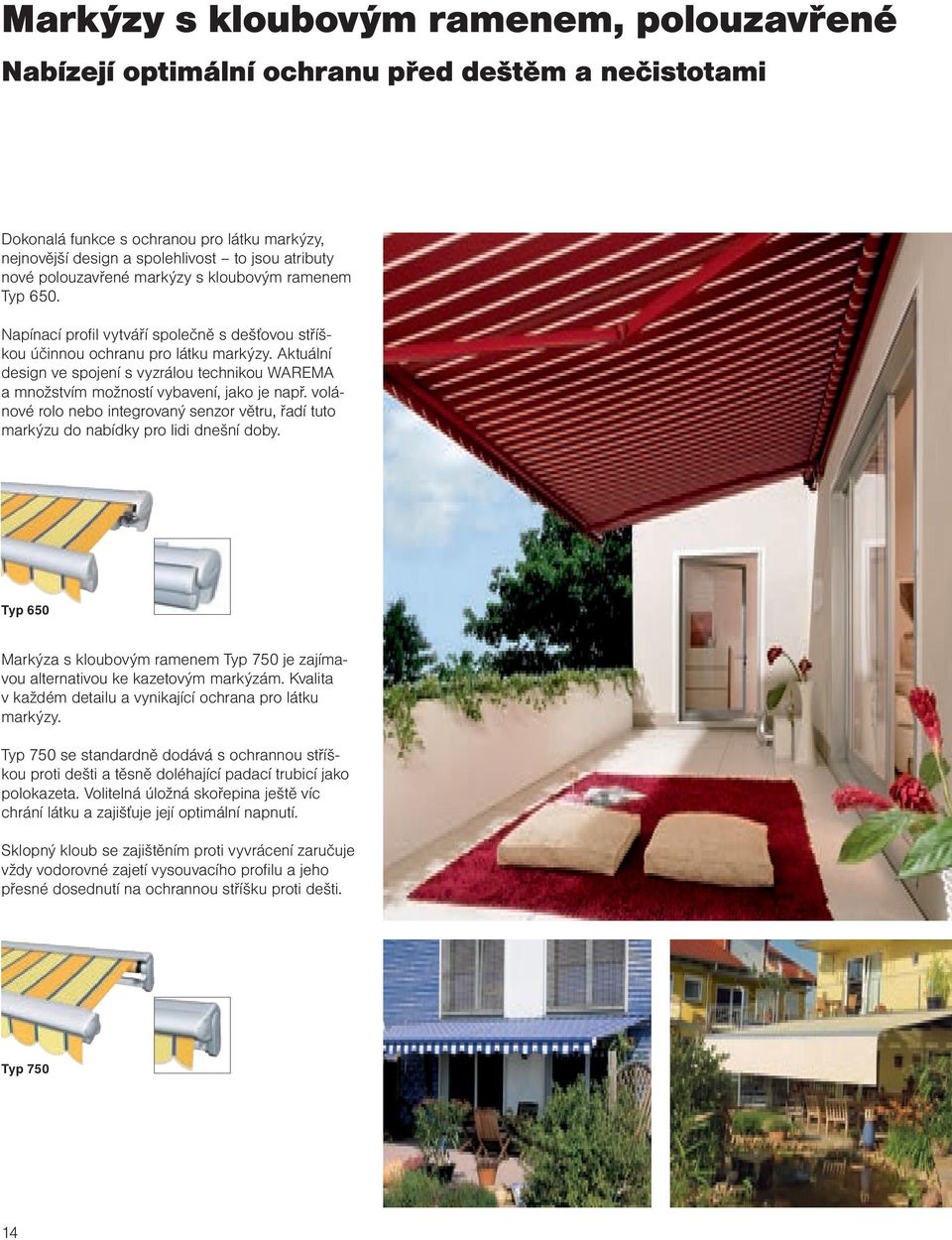

14 Markýzy s kloubovým ramenem, polouzavřené Nabízejí optimální ochranu před deštěm a nečistotami Dokonalá funkce s ochranou pro látku markýzy, nejnovější design a spolehlivost to jsou atributy nové polouzavřené markýzy s kloubovým ramenem Typ 650. Napínací profil vytváří společně s dešťovou stříškou účinnou ochranu pro látku markýzy. Aktuální design ve spojení s vyzrálou technikou WAREMA a množstvím možností vybavení, jako je např. volánové rolo nebo integrovaný senzor větru, řadí tuto markýzu do nabídky pro lidi dnešní doby. Typ 650 Markýza s kloubovým ramenem Typ 750 je zajímavou alternativou ke kazetovým markýzám. Kvalita v každém detailu a vynikající ochrana pro látku markýzy. Typ 750 se standardně dodává s ochrannou stříškou proti dešti a těsně doléhající padací trubicí jako polokazeta. Volitelná úložná skořepina ještě víc chrání látku a zajišťuje její optimální napnutí. Sklopný kloub se zajištěním proti vyvrácení zaručuje vždy vodorovné zajetí vysouvacího profilu a jeho přesné dosednutí na ochrannou stříšku proti dešti. Typ

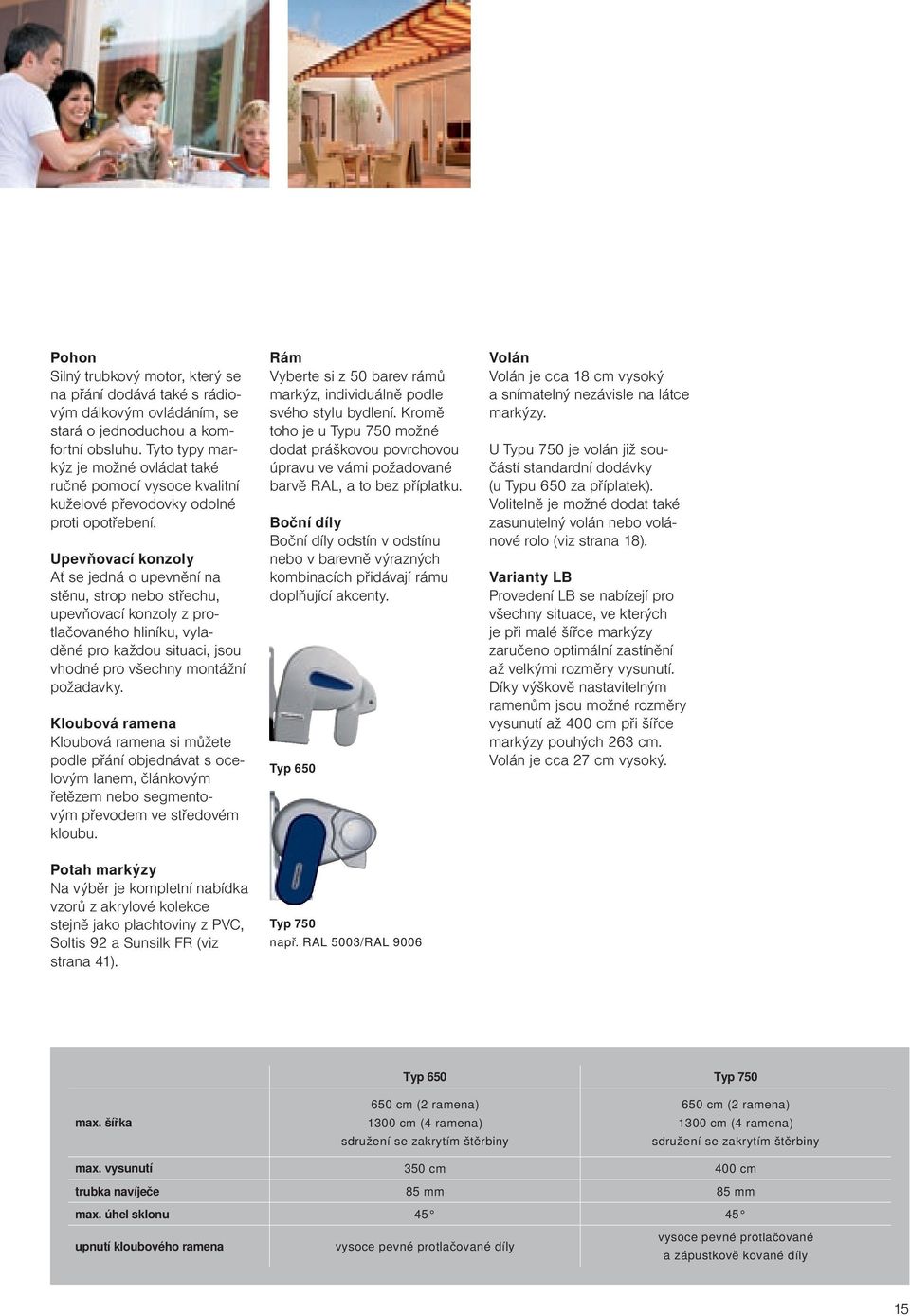

15 Pohon Silný trubkový motor, který se na přání dodává také s rádiovým dálkovým ovládáním, se stará o jednoduchou a komfortní obsluhu. Tyto typy markýz je možné ovládat také ručně pomocí vysoce kvalitní kuželové převodovky odolné proti opotřebení. Upevňovací konzoly Ať se jedná o upevnění na stěnu, strop nebo střechu, upevňovací konzoly z protlačovaného hliníku, vyladěné pro každou situaci, jsou vhodné pro všechny montážní požadavky. Kloubová ramena Kloubová ramena si můžete podle přání objednávat s ocelovým lanem, článkovým řetězem nebo segmentovým převodem ve středovém kloubu. Rám Vyberte si z 50 barev rámů markýz, individuálně podle svého stylu bydlení. Kromě toho je u Typu 750 možné dodat práškovou povrchovou úpravu ve vámi požadované barvě RAL, a to bez příplatku. Boční díly Boční díly odstín v odstínu nebo v barevně výrazných kombinacích přidávají rámu doplňující akcenty. Typ 650 Volán Volán je cca 18 cm vysoký a snímatelný nezávisle na látce markýzy. U Typu 750 je volán již součástí standardní dodávky (u Typu 650 za příplatek). Volitelně je možné dodat také zasunutelný volán nebo volánové rolo (viz strana 18). Varianty LB Provedení LB se nabízejí pro všechny situace, ve kterých je při malé šířce markýzy zaručeno optimální zastínění až velkými rozměry vysunutí. Díky výškově nastavitelným ramenům jsou možné rozměry vysunutí až 400 cm při šířce markýzy pouhých 263 cm. Volán je cca 27 cm vysoký. Potah markýzy Na výběr je kompletní nabídka vzorů z akrylové kolekce stejně jako plachtoviny z PVC, Soltis 92 a Sunsilk FR (viz strana 41). Typ 750 např. RAL 5003/RAL 9006 Typ 650 Typ 750 max. šířka 650 cm (2 ramena) 1300 cm (4 ramena) sdružení se zakrytím štěrbiny 650 cm (2 ramena) 1300 cm (4 ramena) sdružení se zakrytím štěrbiny max. vysunutí 350 cm 400 cm trubka navíječe 85 mm 85 mm max. úhel sklonu upnutí kloubového ramena vysoce pevné protlačované díly vysoce pevné protlačované a zápustkově kované díly 15

16 Kazetové markýzy Vysoce vyspělá technika v atraktivním designu s optimální ochranou látky a ramen WAREMA se i nadále ubírá cestou kompaktní konstrukce. Kazetová markýza Typ 550 přináší osvědčenou kvalitu WAREMA v rozměrech kazety pouhých 10 x 18 cm! U této markýzy WAREMA je ochranná funkce kazety redukována na nejmenší možné konstrukční rozměry. Markýza tak rozehrává své přednosti všude tam, kde musí být ochrana proti slunci obzvlášť kompaktní. Typ 550 Kazetová markýza WAREMA Typ 580 nabízí vydařenou kombinaci moderního designu, velmi ploché a kompaktní konstrukce za příznivou cenu a bohatých možností využití. Také zde nabízí kazeta dokonalou ochranu látky a kloubových ramen před povětrnostními vlivy. Typ 580 Kazetová markýza WAREMA Typ 680 kombinuje moderní design s vysoce vyspělými funkcemi a kompaktní konstrukcí. Díky její stabilitě je možné s touto markýzou zastínit velké plochy. Především rozmanitost možností vybavení a variace barevných úprav umožňuje vhodně ozdobit váš balkón nebo terasu. Exkluzivní kazetová markýza Typ 890 nemá jako jediná žádný velký čelní profil a vypadá proto obzvlášť elegantně. Kazeta s jedinečnou technologií klapek se stará o to, aby byla látka markýzy v zataženém stavu vždy chráněna v kazetě před nečistotami a deštěm. Typ 680 Typ

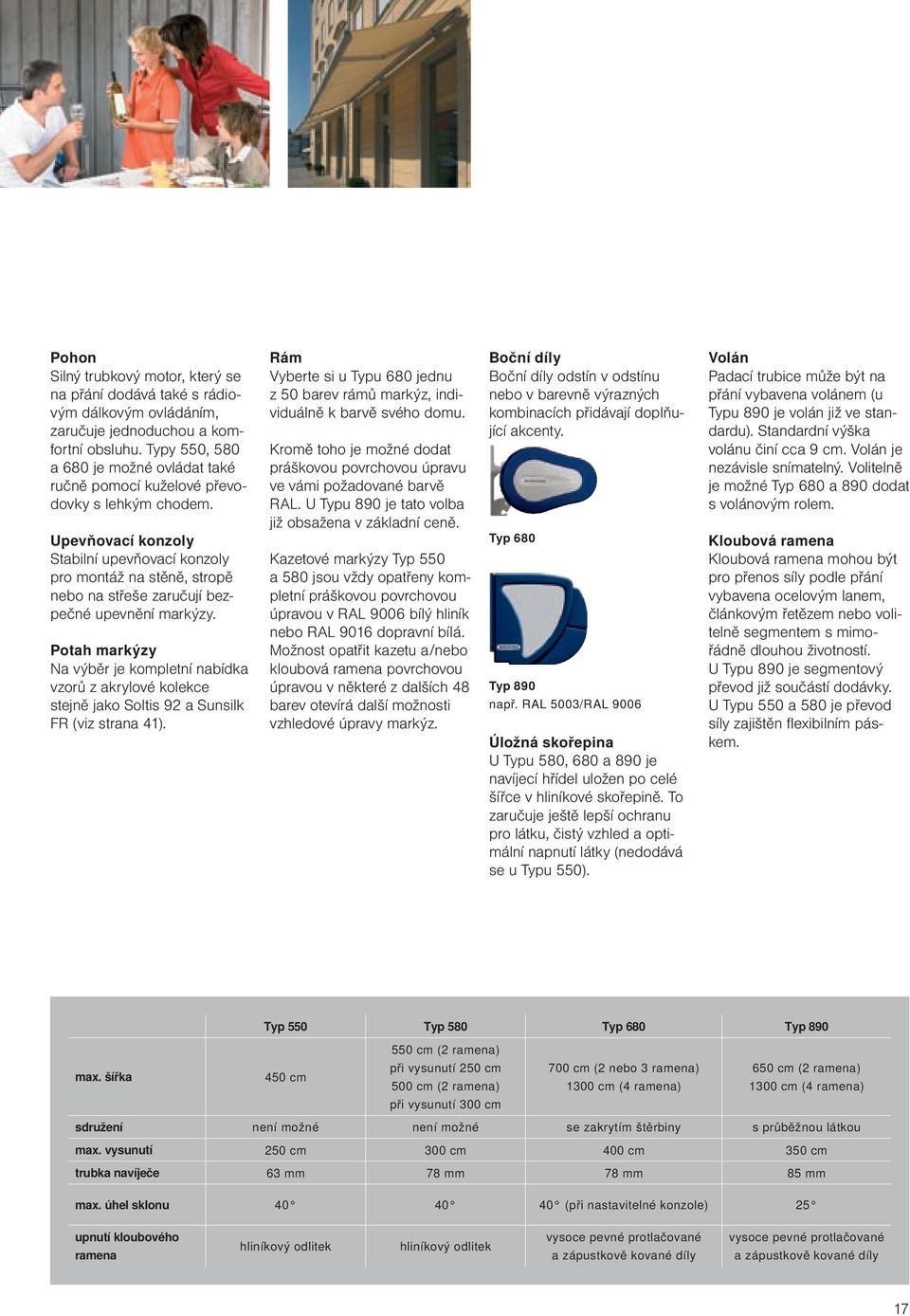

17 Pohon Silný trubkový motor, který se na přání dodává také s rádiovým dálkovým ovládáním, zaručuje jednoduchou a komfortní obsluhu. Typy 550, 580 a 680 je možné ovládat také ručně pomocí kuželové převodovky s lehkým chodem. Upevňovací konzoly Stabilní upevňovací konzoly pro montáž na stěně, stropě nebo na střeše zaručují bezpečné upevnění markýzy. Potah markýzy Na výběr je kompletní nabídka vzorů z akrylové kolekce stejně jako Soltis 92 a Sunsilk FR (viz strana 41). Rám Vyberte si u Typu 680 jednu z 50 barev rámů markýz, individuálně k barvě svého domu. Kromě toho je možné dodat práškovou povrchovou úpravu ve vámi požadované barvě RAL. U Typu 890 je tato volba již obsažena v základní ceně. Kazetové markýzy Typ 550 a 580 jsou vždy opatřeny kompletní práškovou povrchovou úpravou v RAL 9006 bílý hliník nebo RAL 9016 dopravní bílá. Možnost opatřit kazetu a/nebo kloubová ramena povrchovou úpravou v některé z dalších 48 barev otevírá další možnosti vzhledové úpravy markýz. Boční díly Boční díly odstín v odstínu nebo v barevně výrazných kombinacích přidávají doplňující akcenty. Typ 680 Typ 890 např. RAL 5003/RAL 9006 Úložná skořepina U Typu 580, 680 a 890 je navíjecí hřídel uložen po celé šířce v hliníkové skořepině. To zaručuje ještě lepší ochranu pro látku, čistý vzhled a optimální napnutí látky (nedodává se u Typu 550). Volán Padací trubice může být na přání vybavena volánem (u Typu 890 je volán již ve standardu). Standardní výška volánu činí cca 9 cm. Volán je nezávisle snímatelný. Volitelně je možné Typ 680 a 890 dodat s volánovým rolem. Kloubová ramena Kloubová ramena mohou být pro přenos síly podle přání vybavena ocelovým lanem, článkovým řetězem nebo volitelně segmentem s mimořádně dlouhou životností. U Typu 890 je segmentový převod již součástí dodávky. U Typu 550 a 580 je převod síly zajištěn flexibilním páskem. Typ 550 Typ 580 Typ 680 Typ cm (2 ramena) max. šířka 450 cm při vysunutí 250 cm 700 cm (2 nebo 3 ramena) 650 cm (2 ramena) 500 cm (2 ramena) 1300 cm (4 ramena) 1300 cm (4 ramena) při vysunutí 300 cm sdružení není možné není možné se zakrytím štěrbiny s průběžnou látkou max. vysunutí 250 cm 300 cm 400 cm 350 cm trubka navíječe 63 mm 78 mm 78 mm 85 mm max. úhel sklonu (při nastavitelné konzole) 25 upnutí kloubového ramena hliníkový odlitek hliníkový odlitek vysoce pevné protlačované a zápustkově kované díly vysoce pevné protlačované a zápustkově kované díly 17

18 Výbava Volánové rolo Spouštěcí volán ve vysouvacím profilu se stará o zastínění i ve svislé oblasti. Volánové rolo se dodává s klikovým i elektrickým pohonem. Při použití motorového pohonu s řídicí jednotkou Komfort se markýzy a volánové rolo pohodlně obsluhují společným dálkovým ovladačem. Navíc je u samostatných zařízení standardní součástí dodávky také integrovaný senzor větru. Dodává se pro Typ 890, 750, 740, 730, 680, 650, 630 a 580 (pouze s klikovým pohonem). Sklápěcí mechanismus Díky sklápěcímu mechanismu můžete markýzu WAREMA přizpůsobit jednoduchým otáčením kliky aktuálnímu postavení slunce. Úhel sklonu je možné plynule nastavit od vodorovného až po svislý. Dodává se pro Typ 750, 740, 730, 650 a 630. Zasunutelný volán Zasunutelný volán v případě potřeby zmizí např. v zimních měsících jednoduchým zarolováním do padací trubice, kde je dobře chráněn. Dodává se pro Typ 750, 740, 730, 650 a

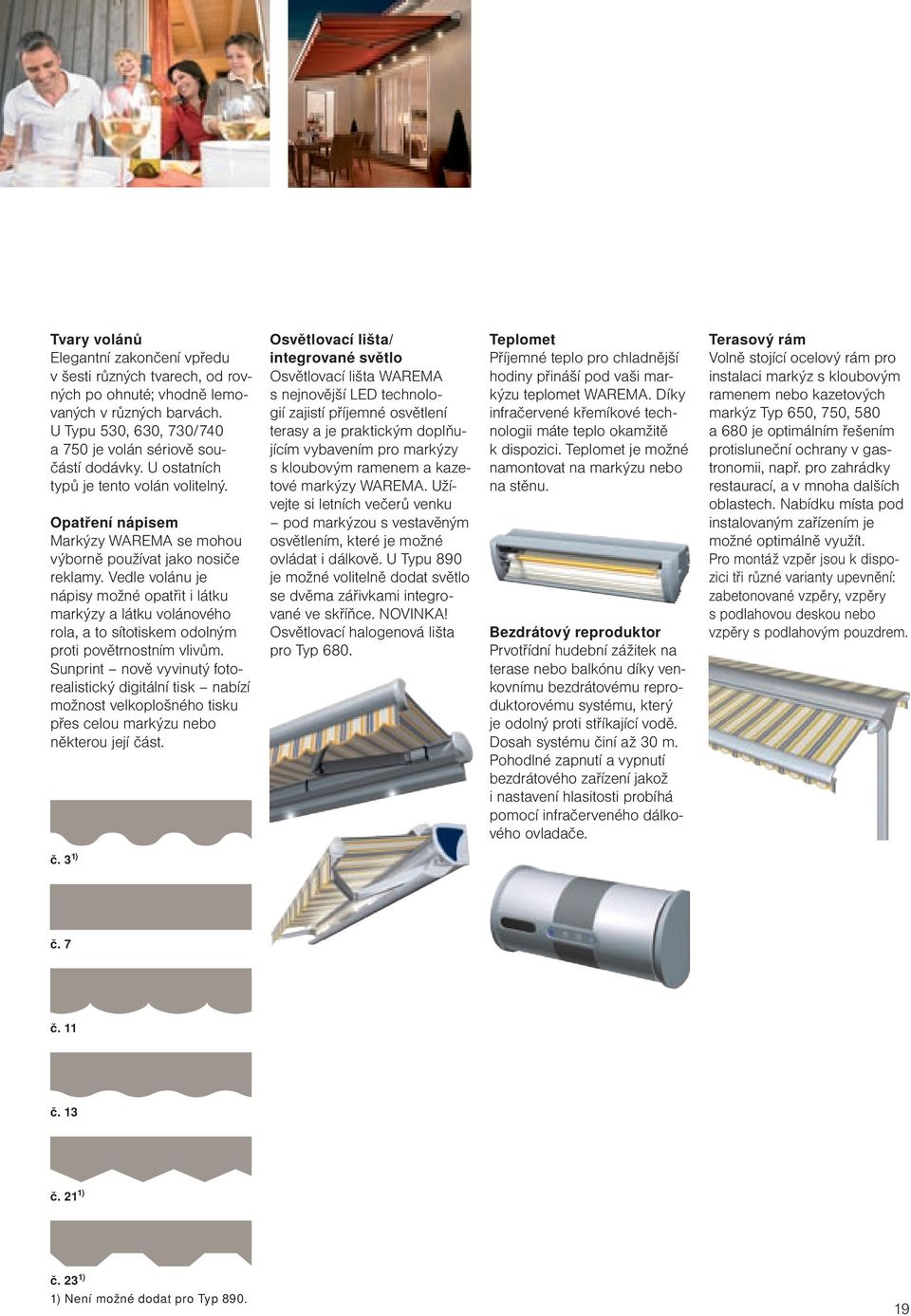

19 Tvary volánů Elegantní zakončení vpředu v šesti různých tvarech, od rovných po ohnuté; vhodně lemovaných v různých barvách. U Typu 530, 630, 730/740 a 750 je volán sériově součástí dodávky. U ostatních typů je tento volán volitelný. Opatření nápisem Markýzy WAREMA se mohou výborně používat jako nosiče reklamy. Vedle volánu je nápisy možné opatřit i látku markýzy a látku volánového rola, a to sítotiskem odolným proti povětrnostním vlivům. Sunprint nově vyvinutý fotorealistický digitální tisk nabízí možnost velkoplošného tisku přes celou markýzu nebo některou její část. Osvětlovací lišta/ integrované světlo Osvětlovací lišta WAREMA s nejnovější LED technologií zajistí příjemné osvětlení terasy a je praktickým doplňujícím vybavením pro markýzy s kloubovým ramenem a kazetové markýzy WAREMA. Užívejte si letních večerů venku pod markýzou s vestavěným osvětlením, které je možné ovládat i dálkově. U Typu 890 je možné volitelně dodat světlo se dvěma zářivkami integrované ve skříňce. NOVINKA! Osvětlovací halogenová lišta pro Typ 680. Teplomet Příjemné teplo pro chladnější hodiny přináší pod vaši markýzu teplomet WAREMA. Díky infračervené křemíkové technologii máte teplo okamžitě k dispozici. Teplomet je možné namontovat na markýzu nebo na stěnu. Bezdrátový reproduktor Prvotřídní hudební zážitek na terase nebo balkónu díky venkovnímu bezdrátovému reproduktorovému systému, který je odolný proti stříkající vodě. Dosah systému činí až 30 m. Pohodlné zapnutí a vypnutí bezdrátového zařízení jakož i nastavení hlasitosti probíhá pomocí infračerveného dálkového ovladače. Terasový rám Volně stojící ocelový rám pro instalaci markýz s kloubovým ramenem nebo kazetových markýz Typ 650, 750, 580 a 680 je optimálním řešením protisluneční ochrany v gastronomii, např. pro zahrádky restaurací, a v mnoha dalších oblastech. Nabídku místa pod instalovaným zařízením je možné optimálně využít. Pro montáž vzpěr jsou k dispozici tři různé varianty upevnění: zabetonované vzpěry, vzpěry s podlahovou deskou nebo vzpěry s podlahovým pouzdrem. č. 3 1) č. 7 č. 11 č. 13 č. 21 1) č. 23 1) 1) Není možné dodat pro Typ

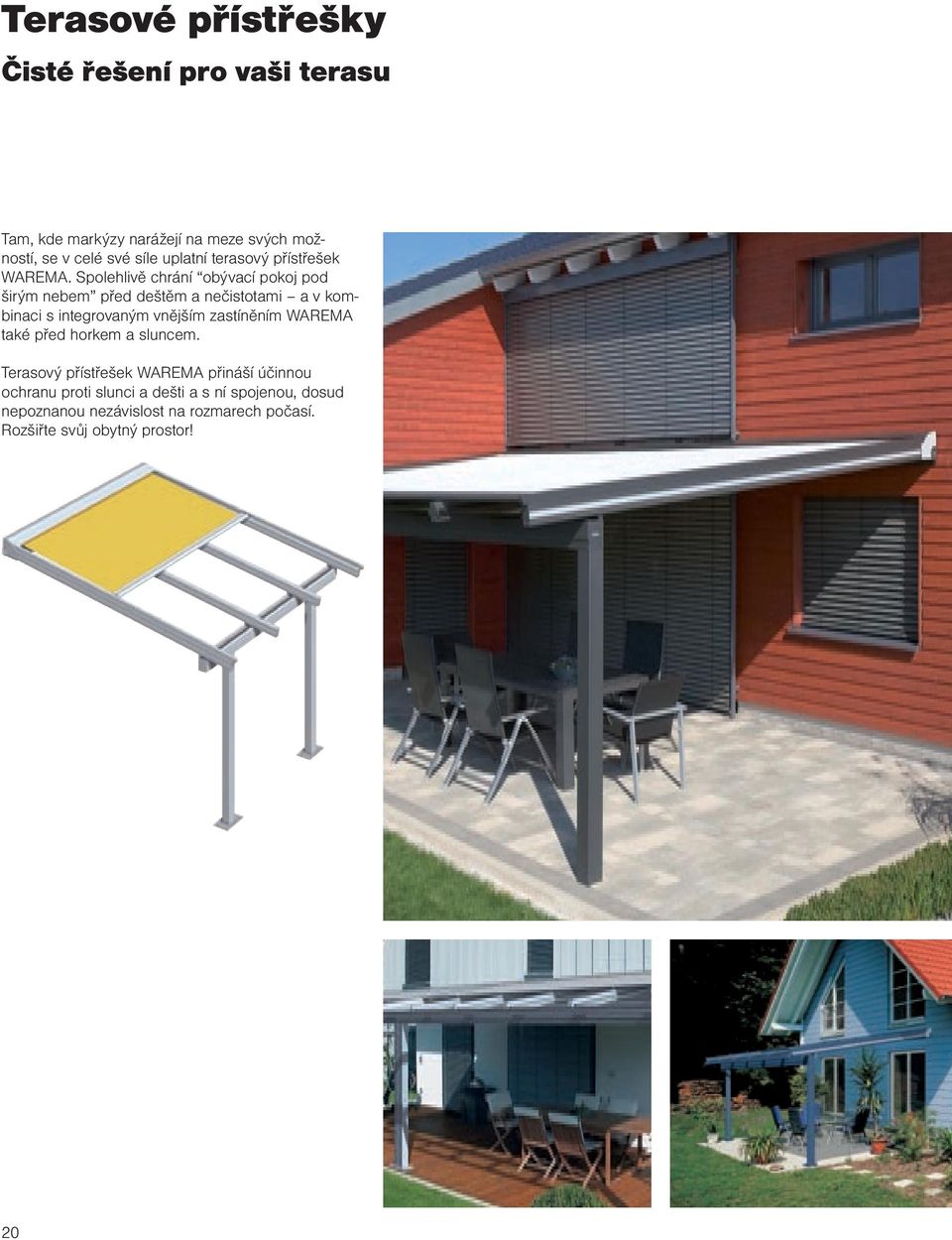

20 Terasové přístřešky Čisté řešení pro vaši terasu Tam, kde markýzy narážejí na meze svých možností, se v celé své síle uplatní terasový přístřešek WAREMA. Spolehlivě chrání obývací pokoj pod širým nebem před deštěm a nečistotami a v kombinaci s integrovaným vnějším zastíněním WAREMA také před horkem a sluncem. Terasový přístřešek WAREMA přináší účinnou ochranu proti slunci a dešti a s ní spojenou, dosud nepoznanou nezávislost na rozmarech počasí. Rozšiřte svůj obytný prostor! 20

21 Potah markýzy K dispozici je více než 300 vzorů z aktuální kolekce akrylových látek i tkanin Soltis a Sunsilk FR (viz strana 41). Barvy a kombinace Vyberte si z pestrého vzorníku barev WAREMA resp. standardních barev RAL přesně ty barvy, které ladí s vaším domem a terasou. Barevné kombinace jsou rovněž možné. Pohon Silný trubkový motor, který se na přání dodává také s rádiovým dálkovým ovládáním, zaručuje jednoduchou a komfortní obsluhu. Krycí clona Tvarově zdařilé zakrytí protisluneční techniky chrání závěs před povětrnostními vlivy, zakrytí je možné rovněž barevně libovolně kombinovat. Vytvořte si jednoduše zcela individuální terasový přístřešek. Krokve: lícované, nebo s přesahem Krokve mohou vytvářet působivé barevné akcenty, umožňují rovněž instalaci osvětlovací lišty a teplometu. Vaznice Směrem nahoru otevřená vaznice slouží jako odvodňovací kanál, volitelně ji je možné uzavřít mřížkou pro záchyt listí nebo krycím plechem. Uchycení osvětlovací lišty či teplometu je i zde možné. Sloupky Sloupky nesou střešní konstrukci. Pro účely zastínění z čela je možné instalovat další výrobky protisluneční ochrany. Zasklení (na straně stavby) Terasové přístřešky WAREMA je možné na straně stavby vybavit vrstvenými bezpečnostními skly (VSG10 nebo VSG12). Díky této ochraně proti dešti a rozmarům počasí si tak můžete ještě více vychutnat pobyt na terase. Odvodnění Kontrolované odvodnění probíhá prostřednictvím vaznice nebo samostatného odvodňovacího profilu. Zatížení sněhem U zasklených terasových přístřešků WAREMA je nutné na základě technických údajů rozlišovat mezi následujícími typy sněhového zatížení: sněhové zatížení do 85 kg/m 2 resp. do 125 kg/m 2. Informace o tom, v jaké zóně sněhového zatížení se nachází místo vaší instalace, naleznete na (Německo). Příslušenství K volitelnému příslušenství patří osvětlovací lišta a teplomet pro příjemné osvětlení a pro tepelnou pohodu venku i za chladnějších dnů. max. šířka 1) 600 cm max. hloubka zařízení 1) 500 cm max. plocha 1) 30 m 2 pohon motor sklon 5 20 Barvy rámu 50 standardních barev WAREMA, z toho 8 kovových strukturálních (metallic structure) resp. všechny standardní barvy RAL v základní ceně. Barevné kombinace možné. 1) dle druhu látky 21

22 Markýzy pro zimní zahrady Ochrana pro velké prosklené plochy se systémem protitahu Markýzy pro zimní zahrady poskytují příjemný stín v případě velkých prosklených ploch. Markýzy pro zimní zahrady WAREMA fungují na principu protitahu. Při vysouvání se látka markýzy odvíjí z hřídele a zároveň je padací trubice vysouvána tažným prvkem běžícím ve vodicích lištách. Předpjatá pružinová mechanika zajišťuje optimální napnutí látky. S trojúhelníkovým zastíněním je zimní zahrada dokonale chráněna před sluncem. Typ W8 Typ W7 EF Typ W6 Typ W5 Typ D2, konstrukčně přizpůsobený Typu W8 Typ D2, konstrukčně přizpůsobený Typu W6 22

23 Pohon V zásadě se všechna zařízení dodávají s elektrickým pohonem. Senzorika Integrovaná senzorika, která se může používat u Typu W8 a W6 jako doplněk, chrání markýzu před příliš silným větrem. Energeticky nezávislý externí světelný senzor vysunuje markýzu ven, když svítí slunce. Vysouvací profil Vysouvací profil je tažen speciálním vozíkem nebo jezdcem v bočních vodicích lištách a dodává se jako ocelová nebo hliníková drážková trubka. Vysouvací trubka Typu W5 se dodává s krytem vysouvacího profilu nebo bez něj a zajišťuje optické zakončení v zasunutém stavu. Potah markýzy Pro barevné dotvoření fasády je k dispozici celá řada typů látek: akrylová tkanina v mnoha atraktivních vzorech, látky Soltis 92 jsou mimořádně rozměrově stabilní a neroztahují se, Soltis 92 je obtížně hořlavý resp. samozhášecí materiál. Další informace o potazích markýz naleznete na stranách 40 a 41. Vodicí lišty Vodicí lišty z protlačovaného hliníku zajišťují tichý chod. W8 šikmá W7 EF zasunutá s vodicími lištami W6 šikmá W5 šikmá/ svislá D2 trojúhelníková/ lichoběžníková max. šířka 1) 600 cm 600 cm 400 cm 450 cm 400 cm max. vysunutí 1) 600 cm 450 cm 450 cm 600 cm 500 cm max. plocha 1) 30 m 2 24 m 2 18 m 2 25 m m 2 max. sdružené závěsy pohon motor motor motor motor motor senzorika možná možná 1) dle druhu látky 23

24 Horizontální markýzy Vnitřní protisluneční ochrana pro prosklená átria Horizontální markýzy se instalují jako vnitřní protisluneční ochrana pro velkoplošné zastínění prosklených konstrukcí a átrií. Typ H1 vedení lanky Typ H2 vedení lištami Typ H3 vedení lanky Typ H4 vedení lištami 24

25 Pohon Všechna zařízení lze obecně dodat s elektrickým pohonem a integrovat do všech centrálních řídicích jednotek WAREMA. Boční vedení Vysouvací profily resp. nosné tyče mohou být u horizontálních markýz vedeny buď ve vodicích lištách, nebo na nosných lankách. Krycí clona Ohýbanou krycí clonu je volitelně možné dodat pro Typ H1 a H2. Provedení závisí na aktuálních stavebních okolnostech. Potah markýzy Potah je možné zvolit v rolovaném (Typ H1/H2) nebo nabíraném (Typ H3/H4) provedení. U Typu H3/H4 jsou pásy látky vedeny a nabírány příčnými nosnými tyčemi fixovanými lanky z ušlechtilé oceli nebo vodicími lištami. Pro barevné dotvoření jsou k dispozici všechny látky Soltis 92. Ty pak vytvářejí příjemnou atmosféru a pohodu v zastinovaných prostorech. Jsou mimořádně rozměrově stabilní a neroztahují se. Soltis 92 je obtížně hořlavý resp. samozhášecí materiál. Další informace o potazích markýz naleznete na stranách 40 a 41. Povrchová úprava Hliníkové díly jsou opatřeny práškovou povrchovou úpravou podle vzorníku barev WAREMA resp. standardního vzorníku barev RAL. Typ H1 a Typ H2 Typ H3 a Typ H3 max. šířka 450 cm 400 cm max. vysunutí 1000 cm 1400 cm max. plocha 30 m 2 30 m 2 pohon motor motor max. sklon střechy u zařízení s provozem shora dolů max. sklon střechy u zařízení s provozem zdola nahoru

26 Svislé markýzy Zastínění pro svislé plochy s obzvlášť malými rozměry skříňky Nejstabilnější technika, dokonalá funkčnost a kvalita made by WAREMA řadí tuto markýzu mezi klasiku pro zastiňování svislých prosklených ploch. Zcela uzavřená skříňka se stará o to, aby byla látka markýzy v zasunutém stavu výborně chráněna před nečistotami a deštěm. Typ 470/490 Svislá markýza Typ 499 kombinuje nejlepší techniku s moderním designem. Její kulatá clona s kompaktními montážními rozměry chrání látku před povětrnostními vlivy a zároveň působí jako vynikající kreativní prvek na fasádě vašeho domu. Typ 499 Svislá markýza Typ 450 nabízí stabilní techniku a optimální funkčnost. Ze tří stran uzavřený kryt poskytuje ochranu látce markýzy, dodává se ve třech různých provedeních. Typ

27 Ovládání/pohon Elektrické ovládání Ovládání je pohodlné díky motoru, který se obsluhuje spínačem. Motor je vybaven tepelnou ochranou a automatickým koncovým vypínačem. Vedení Napínací tyč pro látku markýzy je kvůli zavětrování uložena v bočním vedení nebo ve vodicích lištách z protlačovaného hliníku. Vedení je upevněno Krycí clony Pro všechny, kdo kladou důraz na zvláštní vzhled, je určena svislá markýza WAREMA Typ 499 s kulatými clonami z protlačovaného hliníku. Potah markýzy Vyberte si z více než 300 vzorů akrylových látek a tkanin Soltis, Screen a Sunsilk FR (viz strana 41). Ovládání klikou Zařízení s klikovým pohonem dodává WAREMA od jara 2009 standardně s tepelným oddělením. Nová kloubová ložiska WAREMA s tepelným oddělením snižují energetické ztráty, ke kterým dochází v důsledku výměny vzduchu a vedení tepla. Těsnění desky kloubového ložiska brání výměně vzduchu i na hrubých upevňovacích podkladech. Tepelné oddělení hnací tyče zvyšuje povrchovou teplotu kloubového ložiska a snižuje tepelnou vodivost v ložiskové tyči. Měření provedená nezávislým institutem potvrzují o 50% nižší energetické ztráty v porovnání se standardními kloubovými ložisky. Utěsnění a vyšší povrchová teplota rovněž brání nežádoucí kondenzaci vody. pomocí distančních držáků buď na rámu okna, nebo na stěně. U Typu 450 se lišty připevňují přímo na profil okna. U Typu 450 je navíc možné vybírat ze tří variant. Typ 470 Typ 490 Typ 499 Typ 450 max. šířka 1) 240 cm 280 cm 280 cm 280 cm max. výška 1) 300 cm 300 cm 300 cm 300 cm pohon klika klika nebo elektro klika nebo elektro klika nebo elektro zajištění proti větru lanko nebo lišta lanko nebo lišta lanko nebo lišta lanko nebo lišta napínací tyč 38 x 25 mm 38 x 25 mm 38 x 25 mm 38 x 25 mm rozměry skříňky 74 x 75 mm 94 x 100 mm Ø 111 mm ve 4 různých tvarech 80 x 93 mm, 100 x 114 mm 1) dle druhu látky 27

28 Markýzy s padacím ramenem Zastínění pro svislé plochy s funkcí předsunutí Osvědčená technika markýz s padacím ramenem do šířky až 4 metry a s délkou ramena do 160 cm to vše nabízí markýza s padacím ramenem za mimořádně příznivou cenu. Rám markýzy je provedený v barvě RAL Díky možnosti montáže s rozpěrami (Typ 314) je tato markýza ideálně vhodná pro jednoduchou montáž mezi strop a podlahu balkónu. Typ 310/314 Typ 314 Elegantní polokulatá clona z hliníku nebo akrylového skla činí z markýzy s padacím ramenem Typ 340 výrazný architektonický prvek na každé fasádě. Ve výklencích a šachtách, kde není zapotřebí žádné zakrytí, vytváří markýza s padacím ramenem Typ 330 příjemný stín. Typ 330/340 Typ 330 Markýza s padacím ramenem Typ 350 přesvědčuje svou kompaktní a vkusnou kazetou stejně jako vysouvacím profilem sladěným s tvarem skříňky. Typ

29 Markýzy WAREMA s padacím ramenem poskytují stín, díky funkci předsunutí však zároveň umožňují volný výhled ven. Pohon Ovládání u Typu 330, 340 a 350 je pohodlné pomocí motoru. S vestavěným klikovým převodem lze tento typ ovládat také ručně. Typy 310/314 se dodávají pouze s klikovým převodem. standardními kloubovými ložisky. Utěsnění a vyšší povrchová teplota rovněž brání nežádoucí kondenzaci vody. ností přesvědčuje svým klidným během (dodává se pro Typ 350, 340 a 330). Potah markýzy Samozřejmě je u markýz s padacím ramenem k dispozici kompletní výběr látek akrylových, Soltis a Screen (viz strana 40 a 41). Volán Typy 330 a 340 mohou být volitelně vybaveny cca 18 cm vysokým volánem. U Typu 310/314 je volán již součástí standardní dodávky. Zařízení s klikovým pohonem dodává WAREMA od jara 2009 standardně s tepelným oddělením. Nová kloubová ložiska WAREMA s tepelným oddělením snižují energetické ztráty, ke kterým dochází v důsledku výměny vzduchu a vedení tepla. Padací rameno s torzní pružinou Torzní pružina namontovaná neviditelně v bodě otáčení se stará o napnutí látky v každé fázi vysunutí (dodává se pro Typ 310/314). Rám Prášková povrchová úprava podle vzorníku barev RAL je již obsažena v základní ceně. Těsnění desky kloubového ložiska brání výměně vzduchu i na hrubých upevňovacích podkladech. Tepelné oddělení hnací tyče zvyšuje povrchovou teplotu kloubového ložiska a snižuje tepelnou vodivost v ložiskové tyči. Měření provedená nezávislým institutem potvrzují o 50% nižší energetické ztráty v porovnání se Padací rameno s plynovou pružinou Extrémně silná plynová pružina integrovaná v padacím ramenu zajišťuje dokonalé napnutí látky v každé fázi vysunutí. Bezúdržbová technika ramenové konstrukce s dlouhou život- Typ 310/314 Typ 330 Typ 340 Typ 350 max. šířka 400 cm, sam. zařízení 400 cm, sam. zařízení 400 cm, sam. zařízení 400 cm, sam. zařízení 1200 cm, 3násobné sdružení 1200 cm, 3násobné sdružení 1200 cm, 3násobné sdružení max. vysunutí 160 cm 160 cm 160 cm 160 cm trubka navíječe 70 mm pozinkovaná ocel 78 mm pozinkovaná ocel 78 mm pozinkovaná ocel 62 mm hliník max. úhel vysunutí ramen rozpěry do výšky 300 cm, Typ (314) ne ne ne kloub ramena hliníkový odlitek hliníkový odlitek hliníkový odlitek hliníkový odlitek pružina torzní pružina plynová pružina plynová pružina plynová pružina kazety clona bez bez polokulatá clona z hliníku nebo akrylového skla kazeta 29

30 Fasádní markýzy Zastínění pro větší svislé plochy Fasádní markýza Typ 201 se harmonicky přizpůsobuje téměř každé fasádě. Tato markýza poskytuje ideální ochranu proti slunci pro svislé a šikmé fasádní plochy. Umí se přizpůsobit průběhu fasády i přes několik podlaží. Přitom potřebuje pouze 30º sklon v šikmé oblasti. Typ 201 Vydařenou filigránskou variantu ve výrobní řadě fasádních markýz představuje Typ 207. Díky flexibilnímu použití a rafinovaným technickým řešením je skutečně profesionální zastiňovací alternativou. Pro exkluzivní řešení nabízíme jako boční vedení i tyče z ušlechtilé oceli. Typ 207 Potah fasádní markýzy Typ 209 pojíždí obecně svisle, paralelně s oknem. Díky kompaktní konstrukci a příznivé ceně představuje tato markýza ideální protisluneční ochranu pro okna do velikosti 250 x 300 cm. Dodává se s vedením pomocí lišt, tyče nebo lanka. Typ 209 Fasádní markýzy WAREMA mohou být optimálně kombinovány s markýzoletami WAREMA (viz strana 32/33). 30

31 Pohon V zásadě se všechna zařízení dodávají s elektrickým nebo klikovým pohonem. Zařízení s klikovým pohonem dodává WAREMA od jara 2009 standardně s tepelným oddělením. Nová kloubová ložiska WAREMA s tepelným oddělením snižují energetické ztráty, ke kterým dochází v důsledku výměny vzduchu a vedení tepla. Těsnění desky kloubového ložiska brání výměně vzduchu i na hrubých upevňovacích podkladech. Tepelné oddělení hnací tyče zvyšuje povrchovou teplotu kloubového ložiska a snižuje tepelnou vodivost v ložiskové tyči. Měření provedená nezávislým institutem potvrzují o 50% nižší energetické ztráty v porovnání se standardními kloubovými ložisky. Utěsnění a vyšší povrchová teplota rovněž brání nežádoucí kondenzaci vody. Povrchová úprava Hliníkové díly a navíjecí hřídel mohou být v přírodních barvách, barevně eloxované nebo s práškovou povrchovou úpravou podle vzorníku barev WAREMA resp. standardního vzorníku barev RAL. Clony Můžete vybírat z mnoha různých typů polokulatých či kulatých clon z ohýbaného či protlačovaného hliníku nebo z akrylu. Vodicí lišty Výběr vodicích lišt závisí na stavebních okolnostech a koncepčních požadavcích. Vyrábějí se z vysoce kvalitního protlačovaného hliníku. Speciální držáky vodicích lišt zajišťují bezpečné upevnění na budově. Potah markýzy Pro individuální barevné dotvoření fasády je k dispozici celá řada typů látek: akrylová tkanina v mnoha atraktivních vzorech, síťoviny (Screen) ze skelných vláken s pláštěm z PVC, jde o obtížně hořlavý resp. samozhášecí materiál, látky Soltis 92 jsou mimořádně rozměrově stabilní a neroztahují se, Soltis 92 je obtížně hořlavý resp. samozhášecí materiál. Další informace o potazích markýz naleznete na stranách 40 a 41. Typ 201 Typ 207 Typ 209 max. šířka 1) 400 cm 300 cm 250 cm max. výška 1) 500 cm 300 cm 300 cm max. plocha dle druhu látky dle druhu látky dle druhu látky max. mech. sdruž. závěsy 2 3 max. 2 3 max. 2 3 možné pohony klika nebo motor klika nebo motor klika nebo motor padací trubice Ø 40 mm 40 mm 30 mm clony Ø 150 mm 150 mm 110 mm boční vedení vodicí lišta lanko nebo tyč vodicí lišta lanko nebo tyč 1) dle druhu látky 31

32 Markýzolety Zastínění s funkcí předsunutí pro větší svislé plochy Markýzoleta je skutečným mistrem proměn mezi textilními zařízeními protisluneční ochrany. Od fasádní markýzy se liší především svou funkcí předsunutí. U markýzolety zůstává výškově nastavitelná část potahu zásadně svislá, paralelní s oknem. Druhou část lze předsunout. Ramenová konstrukce se během vysouvání automaticky polohuje ve výšce předsouvacího bodu. Typ 101 Typ 107 Typ 108 Typ 109 Typ

33 Příslušenství markýz Možnosti pohonů, povrchové úpravy, clony, varianty vodicích lišt a potahy markýz, které je možné použít pro fasádní markýzy, jsou popsány a vyobrazeny na straně 31. Souprava pro předsunutí Díky funkci předsunutí je možné markýzoletu rychle a pohodlně nastavit podle aktuálního slunečního záření. Výškově nastavitelná část potahu zůstává svisle před oknem, spodní část je možné předsunout. Tak je možné kdykoli přizpůsobit markýzoletu dopadajícímu slunečnímu záření podle ročního období. Typ 101 Typ 107 Typ 108 Typ 109 Typ 150 max. šířka 1) 400 cm 300 cm 250 cm 250 cm 280 cm max. výška 1) 350 cm 300 cm 300 cm 300 cm 300 cm max. plocha dle druhu látky dle druhu látky dle druhu látky dle druhu látky dle druhu látky max. mech. sdruž. závěsy možné pohony klika nebo motor klika nebo motor klika nebo motor klika nebo motor klika nebo motor vodicí a padací trubka Ø 40 mm 40 mm 30 mm 30 mm 30 mm clony Ø 150 mm 150 mm 110 mm 110 mm 80/110 mm max. úhel vysunutí 150 /135 2) boční vedení lišta s distančním držákem tyč s distančním držákem lišta pro přímou montáž lišta s distančním držákem lišta pro přímou montáž 1) dle druhu látky 2) s plynovou pružinou 33

34 Košové markýzy Kombinace protisluneční ochrany a poutače Košové markýzy jsou ideální kombinací atraktivního poutače a nejlepší ochrany proti slunci pro každý obchod. Technika košových markýz WAREMA je trvanlivá a spolehlivá. Díky hliníkovým dílům je celá konstrukce bezúdržbová a nerezavějící. Košové markýzy mohou být upevněny na stěně nebo na stropě. Pohon Košové markýzy se dodávají nepohyblivé nebo sklopné s ovládáním pomocí šňůry, držáku, kliky nebo motoru. Typy a provedení Košová markýza WAREMA splňuje i ta nejindividuálnější přání. Čtyři různé tvary ve více než 15 variantách se hodí nejen pro všechny stavební situace, ale nabízejí také prostor pro různé možnosti individuálního dotvoření. Barvy rámu Rámy se standardně dodávají eloxované v přírodní barvě nebo s práškovou povrchovou úpravou. Potah markýzy Můžete vybírat z různých typů látek. Arcade tkaninový lak, Valmex-Sol tkaninové laky, akrylové látky v nejrůznějších vzorech (viz strana 40 a 41). Lemovací a krycí pásky Lemovací pásky zakončují látku na volánu. Krycí pásky zakrývají okraje látky nad obručemi. Pásky mohou mít barvu potahu nebo dráždivě kontrastovat. Volány Můžete vybírat ze šesti tvarů. Opatření nápisem Košové markýzy WAREMA se dají snadno opatřit vaším jménem či firemním logem. 34

35 Boční markýzy Ideální ochrana před sluncem, větrem a zvědavými pohledy Boční markýza poskytuje praktickou boční ochranu balkónům a terasám. Současně chrání před nízko stojícím sluncem, lehkým větrem a zvědavými pohledy. Látka je v zasunutém stavu optimálně chráněna v kazetě před prachem a nečistotami. Pohon Pomocí rukojeti se dá úplně lehce vytáhnout. Rukojeť je na protější straně zaháknuta v držáku. O dokonalé napnutí látky se stará integrovaný předpjatý pružinový hřídel. Rozměry Max. výška: 210 cm, max. vytažení: 400 cm Upevnění Kazetu je možné namontovat pomocí univerzálního držáku jednoduše ze strany nebo zezadu. Pro upevnění držáku se podle konkrétních okolností nabízejí následující montážní možnosti. Nástěnný držák Přídržný sloupek v podlahové desce Přídržný sloupek v podlahovém pouzdře Potah markýzy Na výběr je kompletní nabídka vzorů z akrylové kolekce stejně jako i látky Soltis 92. Pruhy na látce jsou umístěny ve svislém směru. Barvy rámu Vyberte si jednu z 50 standardních barev rámu. Nebo volitelně jednu z cca 200 dalších barev RAL. 35

36 Typ S1 pevná sluneční plachta Bydlení pod sluncem Oáza pod sluneční plachtou, ve které se cítíte opravdu dobře. Užívejte si přírody, čerstvého vzduchu a harmonie kde se vám zachce Pevné sluneční plachty WAREMA se instalují volně v prostoru a upevňují pomocí zemních kolíků. Díky tomu je jejich použití maximálně flexibilní např. při oslavách, v zahradách nebo nad dětskými pískovišti. Pevné sluneční plachty je možné instalovat pouze v běžném rovném terénu. 36

37 Všestranná: nová pevná sluneční plachta S1 Díky rychlému a snadnému sestavení je pevná sluneční plachta WAREMA předurčena k naprosto univerzálnímu použití. Všude tam, kde si na volném prostranství přejete vytvořit svůj prostor, nabízí pevná sluneční plachta ochranu před sluncem i deštěm. Závěs Vybírat můžete z více než 90 akrylových jednobarevných látek Uni ze standardní či exkluzivní kolekce. 14 látek Uni je volitelně nabízeno i v provedení Perfora (s transparentním efektem díky děrování látky), Reflect (s vnější odrazovou vrstvou) a All Weather (s vnější vodotěsnou vrstvou). Střih látek je prováděn konkávně tzn. klenutě směrem dovnitř. Pro stabilizaci závěsu je do látky mezi vzpěrami zapracován zpevňovací pruh. Spojovací švy probíhají v pravém úhlu vůči zpevňovacímu pruhu a propůjčují tak plachtě další stabilitu. Triangl Triangl z ušlechtilé oceli umístěný v rohu látky slouží k upevnění kotvicích lan. Vzpěry Sluneční plachta je upevněna prostřednictvím hliníkových vzpěr s práškovou povrchovou úpravou, které jsou vysoké 3 m. Vzpěry jsou ukotveny zemními kolíky. Každá vzpěra je dále opatřena dvěma bílými kotvicími lany. Povrchová úprava Vyberte si z 50 standardních barev rámu, z toho 8 kovových strukturálních barev (metallic structure) se samočisticím efektem, nebo volitelně z dalších více než 200 barev RAL. délka strany diagonála cca max. instalační šířka 4100 mm 5800 mm mm 5700 mm 8000 mm mm 37

38 Pohony a řídicí jednotky Komfort a bezpečnost pro vaši pohodu EWFS mezikonektor EWFS mezikonektor umožňuje jednoduchou a levnou dodatečnou montáž rádiového dálkového ovládání pro markýzy. Bez nutnosti dalších elektroinstalačních prací. Se světelným EWFS mezikonektorem (licht) je možné snadno a pohodlně dálkově ovládat osvětlovací lištu. Se stmívacím EWFS mezikonektorem (dimmer) je nyní možné osvětlovací lištu také stmívat. EWFS dálkově ovládaný motor Silný, dálkově ovládaný motor WAREMA zajišťuje pohodlné ovládání markýzy. EWFS solární monitorovací stanice počasí Integrovaný dálkově ovládaný motor či EWFS mezikonektor je ve spojení s EWFS solární monitorovací stanicí počasí ideální kombinací řízení v závislosti na větrných a slunečních podmínkách, a to při nejjednodušší instalaci. WMS senzor větru pro markýzy s kloubovým ramenem a kazetové markýzy WMS senzor větru měří zatížení markýzy větrem přímo tam, kde k němu dochází. Všechny komponenty řízení jsou téměř neviditelně integrovány v markýze. Obsluha pomocí komfortního WMS dálkového ovládání. Solární pohon pro markýzy s kloubovým ramenem a kazetové markýzy Pohon s využitím sluneční energie se hodí pro všechny markýzy s kloubovým ramenem a kazetové markýzy do šířky až 650 cm a vysunutí 400 cm. U solárního pohonu navíc zcela odpadají práce na instalaci a zapojení vedení, které se musí provádět při ovládání motorem. Součástí standardní dodávky je 12V motor, řídicí skříň, dálkové ovládání, varování před větrem jako smysluplná bezpečnostní funkce a fotoelektrický modul s montážním pouzdrem. Minitronic dialog Minitronic dialog je automatická řídicí jednotka s monitorováním větru a slunce, která vás chrání před příliš silným slunečním zářením a vaši markýzu před příliš silným větrem. S použitím ovládacích tlačítek můžete samozřejmě kdykoli stisknutím tlačítka změnit zastínění. Minitronic dialog se velmi snadno ovládá, volitelně lze tuto řídicí jednotku ovládat i dálkově prostřednictvím ručního nebo nástěnného ovladače. Senzorika pro markýzy pro zimní zahrady Větrný senzor integrovaný v markýze měří větrné zatížení přímo na látce. Integrovaná řídicí jednotka je doplněna externím, energeticky nezávislým světelným senzorem se solárním článkem. 38

39 Wisotronic dialog Wisotronic dialog je automatická řídicí jednotka s vysokým komfortem obsluhy pro markýzy WAREMA. Řídí se podle rychlosti větru, intenzity světla, hodin a teploty. Rádiové dálkové ovládání se dodává jako standard. Na přání je k dispozici také hlásič srážek, vnitřní a venkovní teplotní čidlo a snímač vlhkosti vzduchu v interiéru. Pomocí jednotky Wisotronic dialog a vhodných přídavných přístrojů je možné řídit libovolný počet motorů. Do každého kanálu je možné přímo zapojit 230V pohon protisluneční ochrany bez řídicí jednotky motoru. WAREMA climatronic Jednotka WAREMA climatronic je koncipována speciálně pro požadavky moderních budov a dokáže kromě výrobků protisluneční ochrany ovládat také svítidla, ventilátory, okna a topné, resp. chladicí systémy. Kompaktní solární větrná stanice posílá do jednotky WAREMA climatronic přesné naměřené hodnoty rychlosti a směru větru, intenzity slunečního záření, teploty a srážek spolu se signálem rádiových hodin. WAREMA climatronic přesvědčuje svým intuitivním ovládáním a může navzájem plně nezávisle řídit různá zařízení s použitím až 32 řídicích kanálů. o C o C Vlastní el. napájení Dálkově ovládaný motor EWFS solární monitorovací stanice počasí WMS senzor větru pro markýzy s kloub. ramenem a kazetové markýzy Senzorika pro markýzy pro zimní zahrady Minitronic dialog Wisotronic dialog Solární pohon pro markýzy s kloub. ramenem a kazetové markýzy Elektrické volánové rolo základní řídicí jednotka Basis WMS řídicí jednotka Komfort sériově volitelně není možné 39
