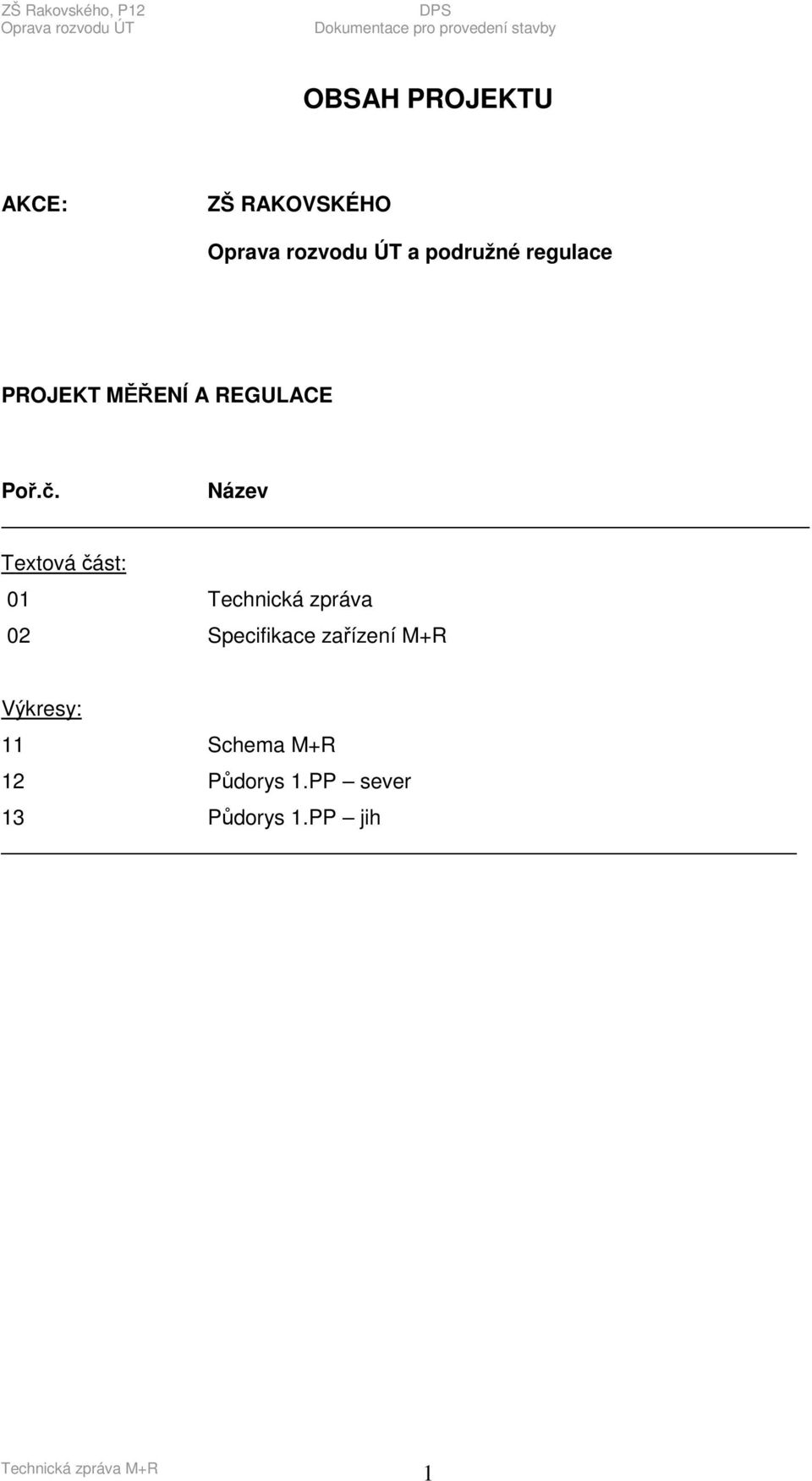

1 OBSAH PROJEKTU AKCE: ZŠ RAKOVSKÉHO a podružné regulace PROJEKT MĚŘENÍ A REGULACE Poř.č. Název Textová část: 01 Technická zpráva 02 Specifikace zařízení M+R Výkresy: 11 Schema M+R 12 Půdorys 1.PP sever 13 Půdorys 1.PP jih 1

2 TECHNICKÁ ZPRÁVA A. Soupis podkladů, dle kterých byl projekt vypracován. Schema a dispoziční výkresy projektu - část topenářská. Stavební půdorysy. Požadavky na M+R od zadavatele projektu. Koordinační jednání a prohlídka na místě. Normy ČSN, katalogy. B. Všeobecné poznámky k projektu. Projekt Měření a regulace řeší návrh zařízení M+R pro ovládání, řízení a monitoring vytápění (oprava rozvodu ÚT) v objektu Základní školy Rakovského v Praze 12. Silové připojení technologie (vytápění) je součástí rozvaděčů M+R. Dodávka akce se předpokládá včetně kompletní montáže, veškerého souvisejícího doplňkového, podružného a montážního materiálu tak, aby celé zařízení bylo funkční a splňovalo všechny předpisy, které se na ně vztahují. Dodavatelem musí být odborná firma, která má s podobnými pracemi zkušenosti a která se sama obeznámila se všemi okolnostmi této zakázky a zahrnula je do nabízené ceny. Součástí ceny musí být veškeré náklady včetně přípomocí, aby cena byla konečná a zahrnovala celou dodávku akce. Při provádění projektu je nutné vycházet ze všech částí dokumentace (tj. technické zprávy, schemat, výkresové dokumentace, specifikace zařízení atd.). Svorková schemata rozvaděče jsou součástí dokumentace zajišťované dle potřeby zhotovitelem stavby. C. Stručný popis technologického zařízení. V objektu je stávající výměníková stanice, na rozvodech topné vody jsou instalovány v jednotlivých pavilonech směšované okruhy (uzly) s ekvitermní regulací. U stávajícího směšovaného okruhu v pavilonu C budou odpojeny některá topná tělesa v 2.NP (v pronajímaných prostorech) a zapojeny na 2 nové směšované okruhy 1x pro severní část a 1x pro jižní část. Oba okruhy budou umístěny v průchozím topném kanálu v 1.PP. Spotřeba tepla bude měřena kompaktními měřiči tepla, umístěnými na zpátečce topného okruhu. Sestava technologického zařízení je patrna ze schema M+R v.č.11. Podrobný popis technologického zařízení je uveden v technické zprávě - část topenářská. D. Popis zvolené koncepce projektu M+R. Pro regulaci, měření provozních a havarijních hodnot a ovládání jednotlivých technologických zařízení je navržen malý regulační systém řady Albatros 2 fy Landis+Staefa (Siemens Building Technologies), sestávající ze dvou regulátorů RVS a dalšího příslušenství. Regulátory budou autonomní ve svém provozu, ale budou připojeny na komunikaci LPB a mohou být tedy spravovány i vzdáleně, shodně jako stávající regulátory starší řady Albatros přes Master jednotku typu OCI600. 2

3 Zařízení M+R pro vytápění zajišťuje regulaci teploty topné vody, dále jsou v automatickém režimu ovládána všechna čerpadla. Součástí měření a regulace je rovněž silové napájení a ruční ovládání. Předpokládá se ale trvale automatický provoz a použití ručního ovládání jen v případě oprav či odzkoušení. Ovladače budou umístěny na rozvaděči. Svorková schemata rozvaděče jsou součástí dokumentace zajišťované dle potřeby zhotovitelem stavby. E 1. Popis měřících, regulačních, ovládacích a signalizačních okruhů VYTÁPĚNÍ TC - 1 Ekvitermní regulace teploty topné vody 2.NP skupina Sever Směšovaný okruh bude umístěn v průchozím topném kanálu v 1.PP pod severní částí pavilonu C. Teplota topné vody je měřena čidlem teploty. Venkovní teplota je měřena prostorovým čidlem teploty na fasádě ( stávající čidlo, hodnota bude přenášena po komunikaci LPB od stávajících regulátorů). Regulátor RVS zpracovává údaje z teploměrů a svým výstupem ovládá přes servopohon trojcestný směšovač a zapíná oběhové čerpadlo. Tím udržuje teplotu topné vody na hodnotě, která je dána zvolenou teplotní křivkou a venkovní teplotou. Pomocí ovládacího panelu AVS na rozvaděči je možné nastavení nočního útlumu a týdenního (denního) programu. Regulátor bude doplněn o radiový modul, který umožní radiovou komunikaci na prostorový přístroj (a čidlo prostorové teploty), umístěné na referenčním místě v pronajímaném prostoru ve 2.NP (např.místnost č.308 nebo chodba 000). Výhodou prostorového přístroje s radiovou komunikaci je jednak možnost přemístění do vhodného místa dle potřeb nájemce a jednak absence kabeláže. Nejsou tedy v dotčených prostorech nutné nějaké stavební úpravy. Doporučená vzdálenost mezi radiovým modulem a prostorovým přístrojem je do 30 m a dvou podlaží. Radiový modul je v případě potřeby možné přemístit až 200m od regulátoru. Přehledně je technologie a regulace znázorněna na schema M+R, list 11/01. Spotřeba tepla pro nájemce bude měřena kompaktním měřičem tepla, sestávajícím z dvojice párovaných odporových teploměrů, vodoměru a elektronické vyhodnocovací jednotky. Celá sestava bude umístěna na potrubí vratné vody v topném kanále. Napájení je bateriové. Vyhodnocovací jednotka nebude vybavena pro přenos dat do ŘS, odečítání spotřeby bude ručně, na místě. Měřič tepla je dodávkou profese ÚT. TC - 2 Ekvitermní regulace teploty topné vody 2.NP skupina Jih Tento okruh je řešen shodně jako okruh TC-1, směšovaný okruh bude umístěn v průchozím topném kanálu v 1.PP pod jižní částí pavilonu. TC - 3 Ekvitermní regulace teploty topné vody stávající okruhy U stávajícího směšovaného okruhu v pavilonu C budou odpojeny některá topná tělesa v 2.NP (v pronajímaných prostorech) a zapojeny na 2 nové směšované okruhy viz výše. Vzhledem k tomu, že stávající prostorový přístroj (a čidlo prostorové teploty) je umístěné v pronajímaném prostoru ve 2.NP, je třeba jeho přemístění do vhodného místa v 1.NP, např. na chodbu nad topným kanálem nebo kanceláře či skladu sousedící s chodbou. Hodnota venkovní teploty je sdílena pro všechny okruhy pomocí LPB komunikace mezi všemi regulátory napojení komunikace pro nové regulátory bude provedeno ve stávajícím rozvaděči v topném kanálu v 1.PP pod severní částí pavilonu C viz půdorysy. 3

4 ROZVADĚČE 4 Rozvaděč RA01S a_příslušenství Rozvaděčová skříňka bude nástěnná, šíře 400 mm, vybavená obvyklým příslušenstvím. Na čelním panelu bude umístěn ovládací panel regulátoru. Z rozvaděče je silově napojeno nové oběhové čerpadlo. Rozvaděč bude umístěn v topném kanálu v 1.PP - v severní části, poblíž stávajícího rozvaděče M+R. Silový přívod k rozvaděči RA01S je třeba dovést ze stávajícího rozvaděče. 5 Rozvaděč RA01J a_příslušenství Rozvaděčová skříňka bude nástěnná, šíře 400 mm, vybavená obvyklým příslušenstvím. Na čelním panelu bude umístěn ovládací panel regulátoru. Z rozvaděče je silově napojeno nové oběhové čerpadlo. Rozvaděč bude umístěn v topném kanálu v 1.PP - v jižní části. Silový přívod k rozvaděči RA01J je třeba dovést ze stávajícího rozvaděče. 6 Stávající rozvaděč M+R Stávající rozvaděčová skříňka v topném kanálu v 1.PP - v severní části bude doplněna 1f jističi 230V, 10A pro napojení nových rozvaděčů RA01S a RA01J, a případně doplněna dalším drobným příslušenstvím (svorky, prodrátování apod.). E 2. Popis silnoproudých zařízení. Součástí M+R je silové připojení vytápění. Čerpadla jsou ovládány v automatickém nebo ručním provozu. Volba provozu a zapnutí bude umožněno přepínačem AUT.-0-ZAP. na rozvaděči. V běžném provozu je z hlediska hospodárnosti možný jen automatický provoz. Elektronická čerpadla budou zapojena dle požadavků výrobce. Instalovaný příkon rozvaděče M+R (vč.reservy ) : - RA01S P inst. 0,2 kw - RA01J P inst. 0,2 kw F. Ochrana před nebezpečným dotykovým napětím a vliv prostředí. Druh energetické soustavy dle ČSN : TN-C-S 230/400 V, 50 Hz, 2 AC, 24 V, SELV. Způsob ochrany před nebezpečným dotykovým napětím dle ČSN : samočinným odpojením zdroje v soustavě TN, bezpečným malým napětím. Vnější vlivy dle ČSN viz protokol v části elektro beze změn. G. Kabeláž. Rozvody budou provedeny kabely CYKY a stíněnými kabely vedenými v technologických prostorách a skladech na povrchu v kabelových žlabech nebo lištách, v ostatních prostorech pod omítkou, v podlaze nebo v podhledu. Ochranné pospojování bude provedeno vodičem CY. Vždy je nutné dodržet při kladení kabelů oddělení kabelů s napěťovou úrovní 400/230V50Hz od ostatní kabeláže MaR s malým napětím. Všechny prostupy mezi různými požárními úseky budou požárně utěsněny. Hlavní kabelové trasy jsou vedeny v kabelových žlabech, v podhledu nebo pod stropem. Tyto trasy budou vedeny v koordinaci se stávající kabeláží slaboproudu a silnoproudu. 4

5 V prostorách, kde je nutno zachovat povrchově čistou montáž, budou kabely vedeny v trubkách pod omítkou, v sádrokartonu nebo v podlaze. Hlavní kabelové trasy budou navrženy dle koordinačních požadavků stavební části. Odbočení k pohonům bude vedeno po konstrukci zařízení s vhodnou mechanickou ochranou (kovová trubka, žlab). Kabely budou v místech hrozícího mechanického poškození chráněny elektroinstalačními trubkami, příp. zákryty, mezi motory a servisními spínači budou použity flexibilní kabely. Všechny kabelové trasy nutno provést v koordinaci se skutečným řešením ostatních technologických zařízení, osvětlením atd. H. Požadavky na ostatní profese. Dodavatel_stavební_části_zajistí_: Drobné stavební práce dle požadavku montáže spojené s instalací rozvaděče (skříňky), přístrojů a spojovacího vedení. Dodavatel technologické ( strojní ) části zajistí : Dodávku a zabudování návarků pro teploměry s jímkou a termostaty. Montáž ventilů a klapek do potrubí včetně dodávky a montáže potřebných přechodových kusů. Dodávku technologie s požadovanými kontakty pro ovládání a signalizaci. 5
