1 handbook

2 Kancelářský systém Úvod Kovové podnoží Základními stavebními komponenty podnoží jsou bočnice a čelní příčky. Noha je svařencem ve tvaru obráceného hranatého písmene U. Použitý materiál je dutý ocelový profil čtvercového průřezu. Čelní příčka je pak spojovacím dílcem z téhož materiálu, sloužící jako spojnice mezi nohami a výztuha stolové desky. Podnoží je rámové konstrukce a u samostatného stolu sestává z dvojice bočnic a dvojice čelních příček spojených šrouby. Povrchová úprava podnoží je provedena práškovým epoxypolyesterovým lakem, který zaručuje vysokou odolnost proti všem druhům poškození, obvyklým v náročném kancelářském provozu a barevnou stálost tohoto ochranného povlaku. Stolové sestavy Výška stolových sestav je nastavitelná v rozmezí od do 750 mm. Stolové desky Na stolové desky je použit materiál v základním provedení laminovaná dřevotříska o tlouštce 18 mm, s 2 mm plastovou hranou v provedení U1188 šedá, BK358 buk, R5413 divoká hruška, W400 bílá. Barevné provedení podnoží RAL9004 černá RAL9007 šedostříbrná RAL9010 bílá RAL9022 stříbrná Sestava Deska Příčka čelní Kabelové vedení plastové Bočnice ES.2

Podnoží je rámové konstrukce a u samostatného stolu sestává z dvojice bočnic a dvojice čelních příček spojených šrouby.

3 Office system Introduction Metal base The basic framework construction consits of sides and stretchers. The sides are a welded angular U-shape component of box-section steel profile. The stretcher is a connecting piece of the same material connecting the sides, and providing worksurface support. Base sets are of frame construction and for each separate table these consist of a pair of sides and a pair of stretchers connected with bolts. Metal base set surface finish is an epoxy-polyester powder coating providing high durability and colour fastness. Configurations The height of configurations is adjustable from to 750 mm. Worksurfaces The standard worksurface is made of laminated 18 mm chipboard with a 2 mm plastic edge. Worksurface finish options are as follows: U1188 grey, BK358 beech, R5413, W400 white. Framework colours RAL9004 black RAL9007 gunmetal RAL9010 bílá RAL9022 silver Assembly Worksurface Stretcher Cable spine plastic Side ES.3

Base sets are of frame construction and for each separate table these consist of a pair of sides and a pair of stretchers connected with bolts.

4 Kancelářský systém Stolové desky LTD přehled Worksurfaces MFC Overview ES.4

5 Office system Sestavy Configurations Stůl kancelářský deska 111 Desk office, top 111 RAL RAL RAL RAL Stůl kancelářský deska 112 Desk office, top 112 RAL RAL RAL RAL Stůl kancelářský deska 113 Desk office, top 113 RAL RAL RAL RAL Stůl kancelářský deska 117 Desk office, top 117 RAL RAL RAL RAL ES.5

021511250 021511252 021511270 RAL9010 041511245 041511250 041511252 041511270 RAL9022 011511245 011511250 011511252 011511270 Stůl kancelářský deska 113 Desk office, top 113 RAL9004 031511345

6 Kancelářský systém Sestavy Stůl kancelářský deska 118 Desk office, top 118 RAL RAL RAL RAL Stůl kancelářský deska 119 Desk office, top 119 RAL RAL RAL RAL Stůl kancelářský deska 162 Desk office, top 162 RAL RAL RAL RAL Stůl kancelářský deska 163 Desk office, top 163 RAL RAL RAL RAL ES.6

021511952 021511970 RAL9010 041511945 041511950 041511952 041511970 RAL9022 011511945 011511950 011511952 011511970 Stůl kancelářský deska 162 Desk office, top 162 RAL9004 031516245 031516250

7 Office system Configurations Stůl kancelářský deska 164 Desk office, top 164 RAL RAL RAL RAL Stůl kancelářský deska 165 Desk office, top 165 RAL RAL RAL RAL Stůl kancelářský deska 167 Desk office, top 167 RAL RAL RAL RAL Stůl kancelářský deska 169 Desk office, top 169 RAL RAL RAL RAL ES.7

021516550 021516552 021516570 RAL9010 041516545 041516550 041516552 041516570 RAL9022 011516545 011516550 011516552 011516570 Stůl kancelářský deska 167 Desk office, top 167 RAL9004 031516745

8 Kancelářský systém Kovové podnoží Kabelové vedení plastové Cable spine plastic stříbrný silver PC držák univerzální CPU holder universal RAL RAL RAL RAL Poznámka: Součástí je příbal umožňující uchycení PC držáku ke stolové desce nebo k mostu. Note: The product includes a parts pack for attachment of the CPU holder to a desktop or beam. Závaží kabelového vedení Weight cable spine plastic stříbrný silver Kabelový kanál Cable tray RAL Kabelová průchodka Techo, průměr 80 mm Cable port Techo, diameter 80 mm RAL RAL RAL šedá grey Adaptér držáku kabelového kanálu Adaptor of cable tray holder RAL ES.8

Note: The product includes a parts pack for attachment of the CPU holder to a desktop or beam.

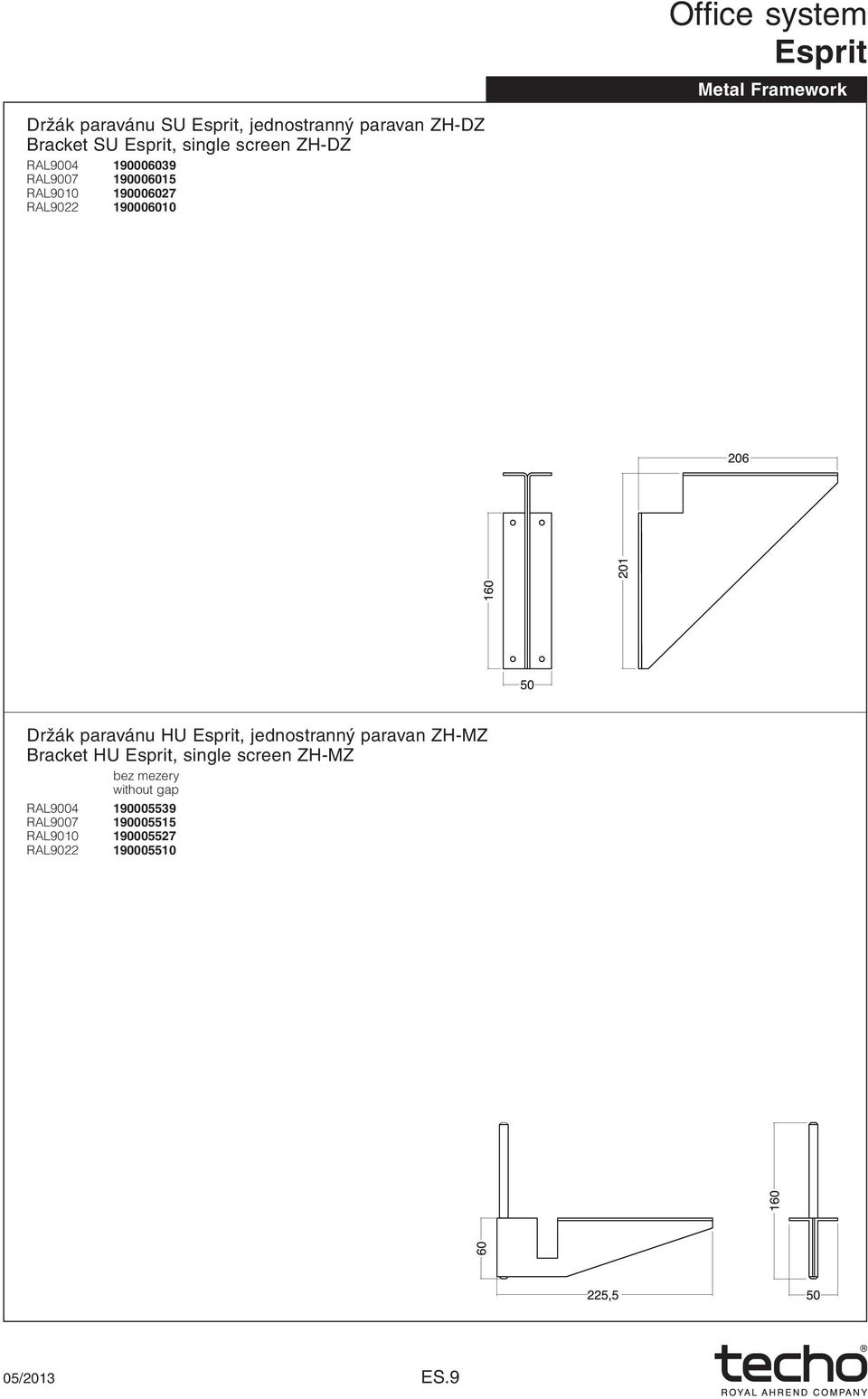

9 Office system Metal Framework Držák paravánu SU, jednostranný paravan ZH-DZ Bracket SU, single screen ZH-DZ RAL RAL RAL RAL Držák paravánu HU, jednostranný paravan ZH-MZ Bracket HU, single screen ZH-MZ bez mezery without gap RAL RAL RAL RAL ES.9

190006010 Držák paravánu HU, jednostranný paravan ZH-MZ Bracket HU, single screen ZH-MZ
