Platform h a n d b o o k

Transkript

1 handbook

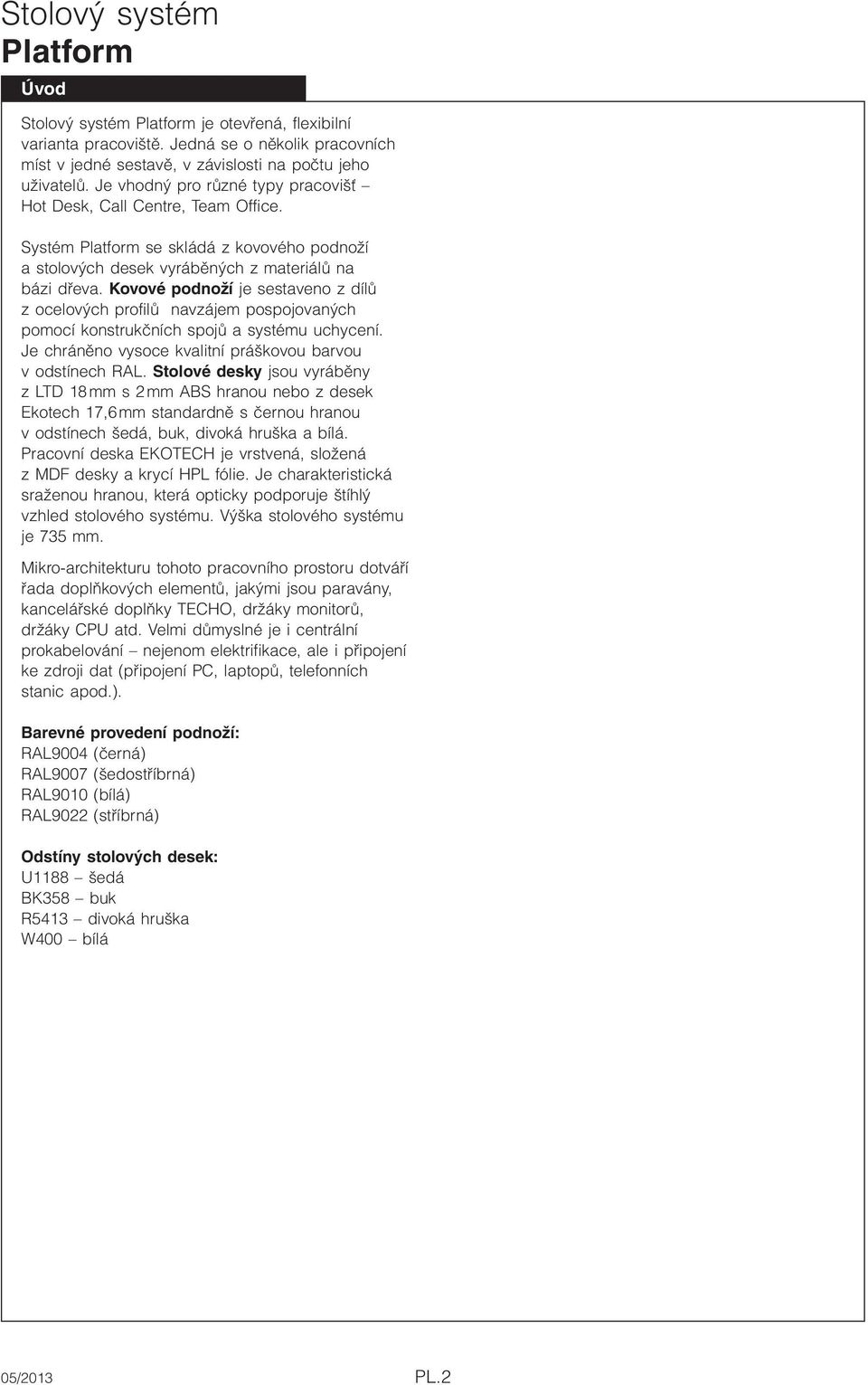

2 Stolový systém Úvod Stolový systém je otevřená, flexibilní varianta pracoviště. Jedná se o několik pracovních míst v jedné sestavě, v závislosti na počtu jeho uživatelů. Je vhodný pro různé typy pracovišť Hot Desk, Call Centre, Team Office. Systém se skládá z kovového podnoží a stolových desek vyráběných z materiálů na bázi dřeva. Kovové podnoží je sestaveno z dílů z ocelových profilů navzájem pospojovaných pomocí konstrukčních spojů a systému uchycení. Je chráněno vysoce kvalitní práškovou barvou v odstínech RAL. Stolové desky jsou vyráběny z LTD 18 mm s 2 mm ABS hranou nebo z desek Ekotech 17,6 mm standardně s černou hranou v odstínech šedá, buk, divoká hruška a bílá. Pracovní deska EKOTECH je vrstvená, složená z MDF desky a krycí HPL fólie. Je charakteristická sraženou hranou, která opticky podporuje štíhlý vzhled stolového systému. Výška stolového systému je 735 mm. Mikro-architekturu tohoto pracovního prostoru dotváří řada doplňkových elementů, jakými jsou paravány, kancelářské doplňky TECHO, držáky monitorů, držáky CPU atd. Velmi důmyslné je i centrální prokabelování nejenom elektrifikace, ale i připojení ke zdroji dat (připojení PC, laptopů, telefonních stanic apod.). Barevné provedení podnoží: RAL9004 (černá) RAL9007 (šedostříbrná) RAL9010 (bílá) RAL9022 (stříbrná) Odstíny stolových desek: U1188 šedá BK358 buk R5413 divoká hruška W400 bílá PL.2

3 Desk system Introduction The desk system is an open and flexible workplace option. It provides a flexible number of workstations in one desk assembly. It is suitable for various types of workplace Hot Desk, Call Centre, Team Office. The system comprises a metal base supporting a wood-based worksurface. The metal base is made from steel profile components attached together with fastenings. The metal base is protected with a high-quality powder paint coating in RAL colours. The worksurfaces are made from 18mm thick MFC with 2 mm ABS edge or from 17.6 mm Ekotech with black edges and which come in grey, beech, wild pear and white. The EKOTECH worksurfaces are made from MDF boards faced with HPL. Characteristic of this worksurface is the chamfered edge which optically supports the slim appearance of the desk system. The desk is 735 mm high. The micro-architecture of this work space is created by a range of accessories such as screens, TECHO office accessories, monitor holders, CPU holders etc. It has a well thought out cable management system not just for power but also data connections (connections for PC, laptops, telephones etc.). Colour finishes for base: RAL9004 (black) RAL9007 (gunmetal) RAL9010 (white) RAL9022 (silver) Worksurfaces: U1188 grey BK358 beech R5413 wild pear W400 white PL.3

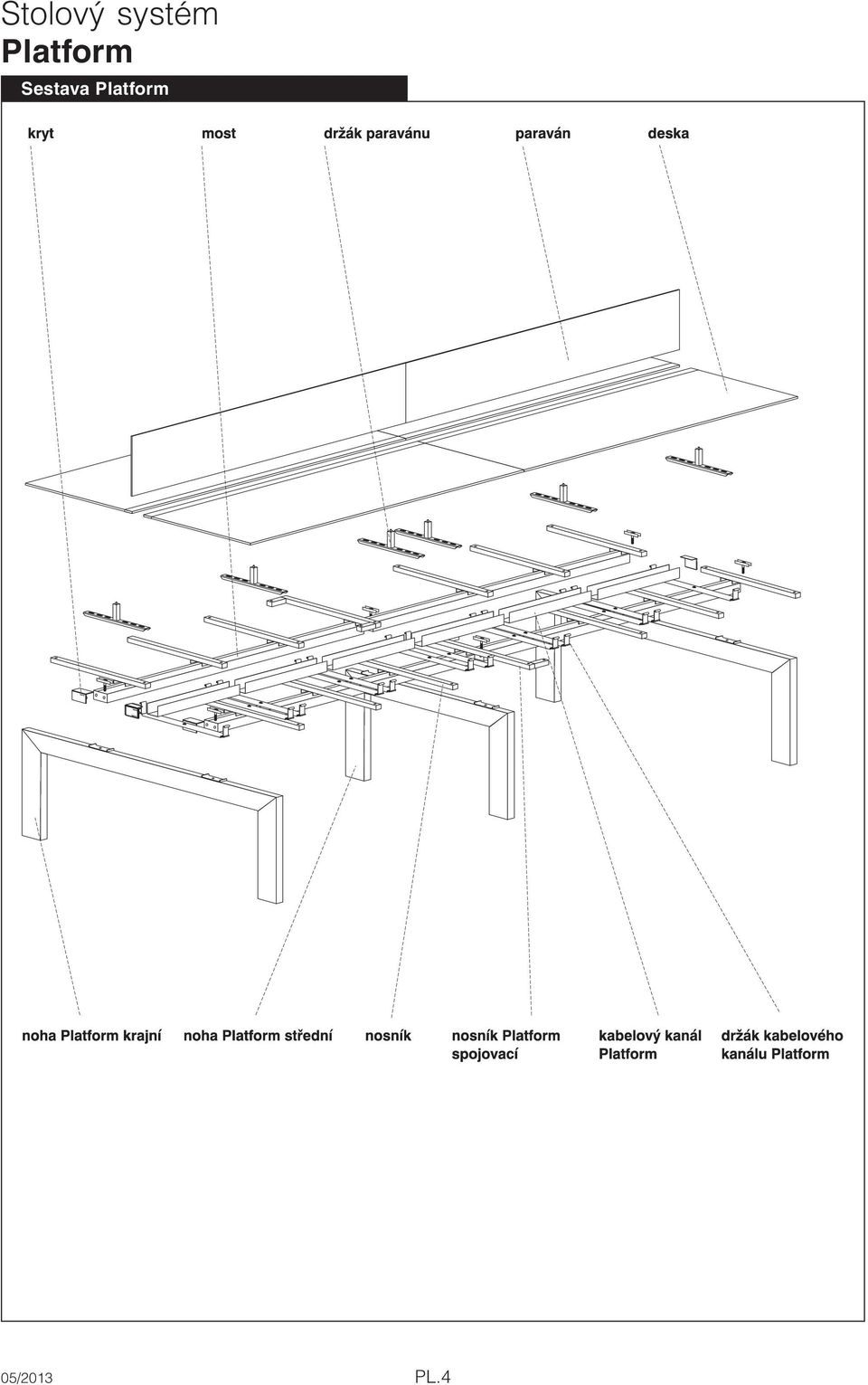

4 Stolový systém Sestava PL.4

5 Desk system Assembly worksurface support PL.5

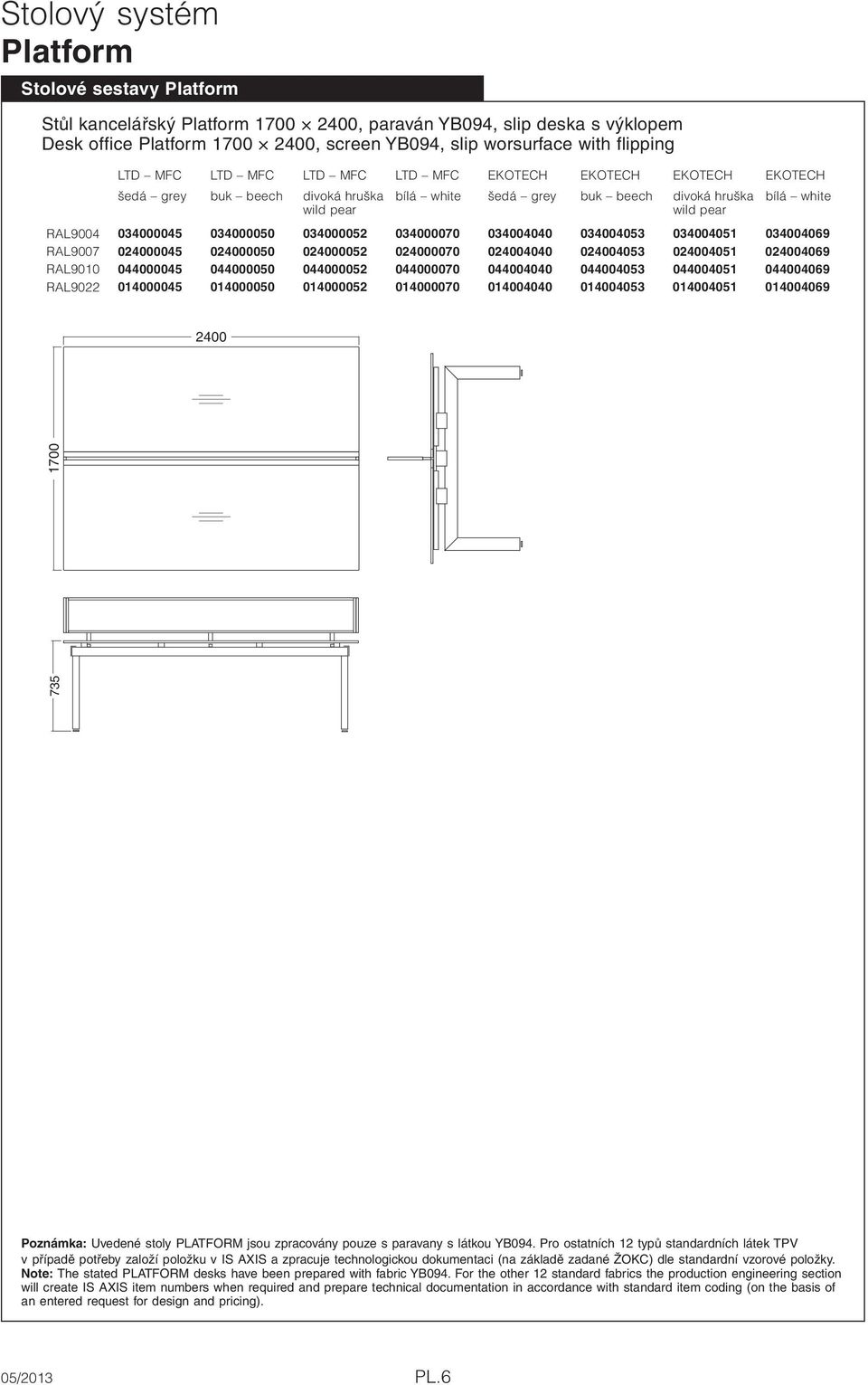

6 Stolový systém Stolové sestavy Stůl kancelářský , paraván YB094, slip deska s výklopem Desk office , screen YB094, slip worsurface with flipping LTD MFC LTD MFC LTD MFC LTD MFC EKOTECH EKOTECH EKOTECH EKOTECH šedá grey buk beech divoká hruška wild pear bílá white šedá grey buk beech divoká hruška wild pear bílá white RAL RAL RAL RAL Poznámka: Uvedené stoly PLATFORM jsou zpracovány pouze s paravany s látkou YB094. Pro ostatních 12 typů standardních látek TPV v případě potřeby založí položku v IS AXIS a zpracuje technologickou dokumentaci (na základě zadané ŽOKC) dle standardní vzorové položky. Note: The stated PLATFORM desks have been prepared with fabric YB094. For the other 12 standard fabrics the production engineering section will create IS AXIS item numbers when required and prepare technical documentation in accordance with standard item coding (on the basis of an entered request for design and pricing). PL.6

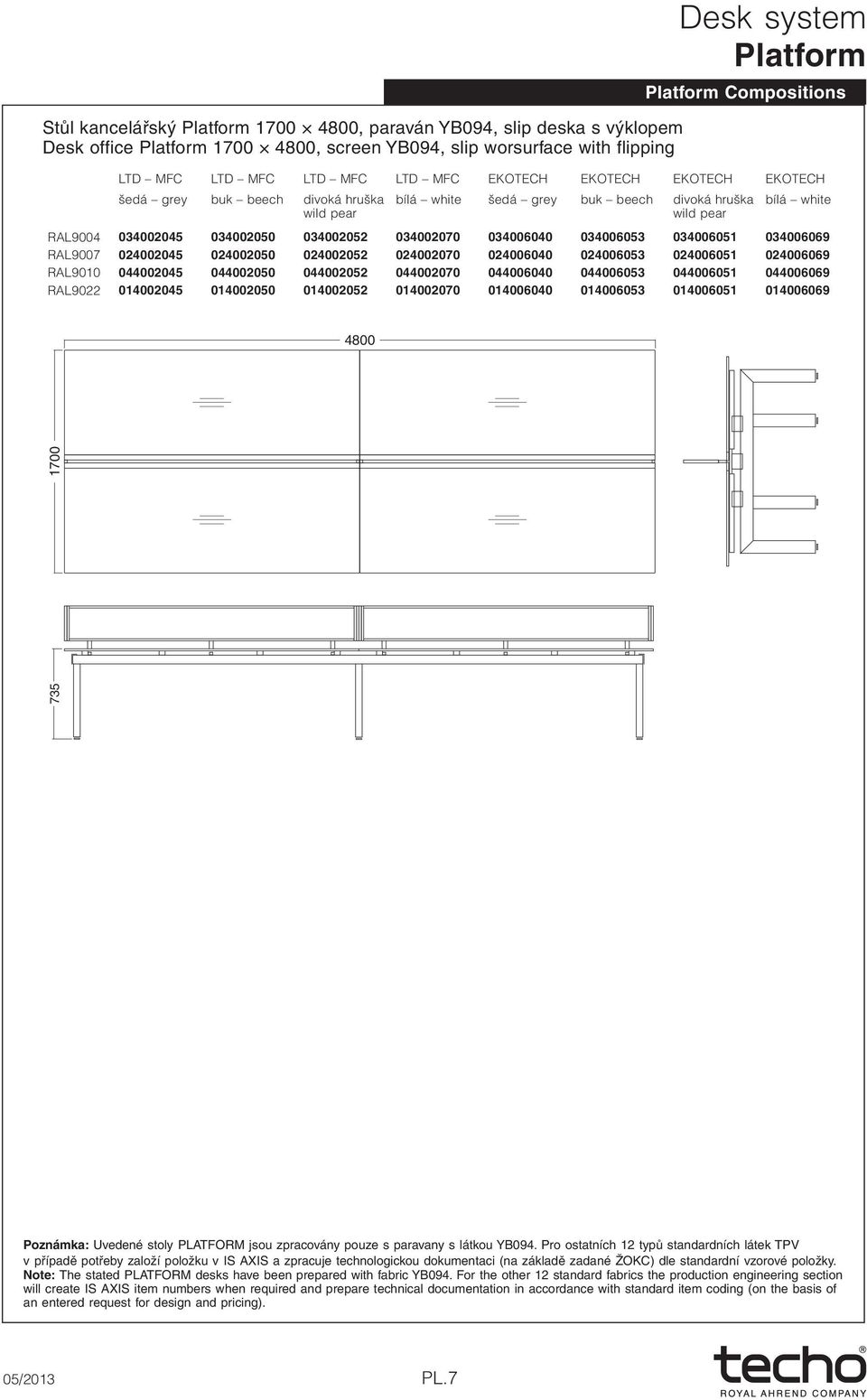

7 Stůl kancelářský , paraván YB094, slip deska s výklopem Desk office , screen YB094, slip worsurface with flipping Desk system Compositions LTD MFC LTD MFC LTD MFC LTD MFC EKOTECH EKOTECH EKOTECH EKOTECH šedá grey buk beech divoká hruška wild pear bílá white šedá grey buk beech divoká hruška wild pear bílá white RAL RAL RAL RAL Poznámka: Uvedené stoly PLATFORM jsou zpracovány pouze s paravany s látkou YB094. Pro ostatních 12 typů standardních látek TPV v případě potřeby založí položku v IS AXIS a zpracuje technologickou dokumentaci (na základě zadané ŽOKC) dle standardní vzorové položky. Note: The stated PLATFORM desks have been prepared with fabric YB094. For the other 12 standard fabrics the production engineering section will create IS AXIS item numbers when required and prepare technical documentation in accordance with standard item coding (on the basis of an entered request for design and pricing). PL.7

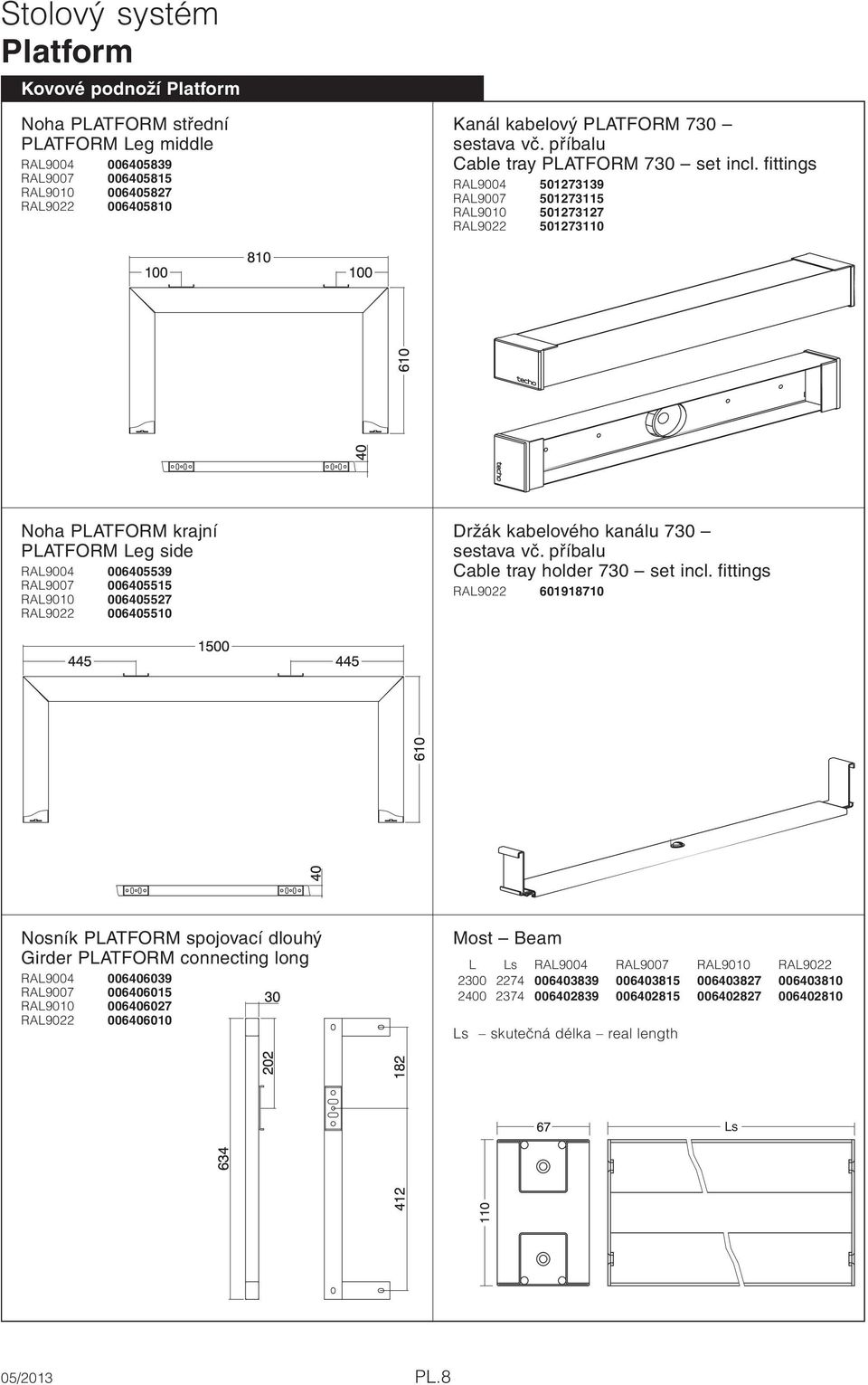

8 Stolový systém Kovové podnoží Noha PLATFORM střední PLATFORM Leg middle RAL RAL RAL RAL Kanál kabelový PLATFORM 730 sestava vč. příbalu Cable tray PLATFORM 730 set incl. fittings RAL RAL RAL RAL Noha PLATFORM krajní PLATFORM Leg side RAL RAL RAL RAL Držák kabelového kanálu 730 sestava vč. příbalu Cable tray holder 730 set incl. fittings RAL Nosník PLATFORM spojovací dlouhý Girder PLATFORM connecting long RAL RAL RAL RAL Most Beam L Ls RAL9004 RAL9007 RAL9010 RAL Ls skutečná délka real length Ls PL.8

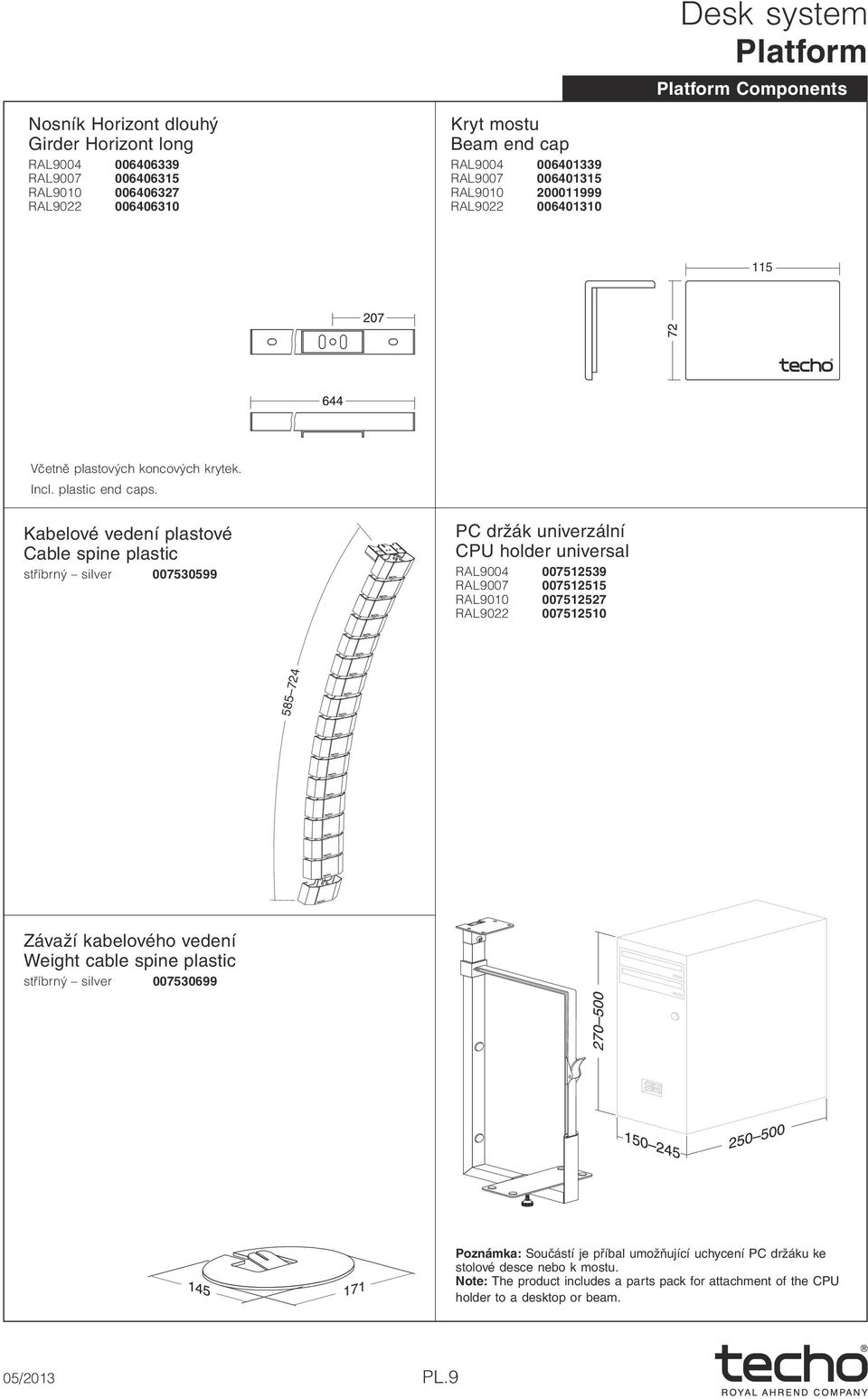

9 Desk system Components Nosník Horizont dlouhý Girder Horizont long RAL RAL RAL RAL Kryt mostu Beam end cap RAL RAL RAL RAL Včetně plastových koncových krytek. Incl. plastic end caps. Kabelové vedení plastové Cable spine plastic stříbrný silver PC držák univerzální CPU holder universal RAL RAL RAL RAL Závaží kabelového vedení Weight cable spine plastic stříbrný silver Poznámka: Součástí je příbal umožňující uchycení PC držáku ke stolové desce nebo k mostu. Note: The product includes a parts pack for attachment of the CPU holder to a desktop or beam. PL.9

10 Stolový systém Doplňky Accessories Držák paravánu PLATFORM oboustranný univerzální paraván Zenith 2 MD Bracket PLATFORM double multi-purpose screen Zenith 2 MD RAL9022 RAL9007 RAL9010 RAL Vzorník látek LUCIA Fabric Samples PL.10
