1 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Rozsah a podklady Tento projekt řeší silnoproudou elektroinstalaci nové haly v rozsahu realizační dokumentace. Při návrhu technického řešení se vycházelo z půdorysných plánů v digitální podobě, poskytnutých zpracovatelem architektonického řešení a stavební části stavby. Dokumentace pro realizací stavby je zpracována pro potřeby objednatele a slouží k definování požadavků na konečné provedení stavebního díla. Dokumentace je dopracována do té úrovně, aby odborně způsobilému zhotoviteli stavby bylo zřejmé, jaké jsou požadavky na kvalitu a charakteristické vlastnosti stavby a instalovaných zařízení. Součástí projektové dokumentace je orientační výkaz, výměr sloužící pouze k porovnání cenových nabídek uchazečů, není ale podkladem pro objednání materiálu. V případě výběrového řízení dle této dokumentace a orientačního výkazu, výměr provede uchazeč o zakázku kontrolu tohoto výkazu, případné doplnění o zařízení, konstrukce a práce nutné ke kompletnímu provedení díla dle projektové dokumentace, ČSN EN a legislativy. Zhotovitelem díla se může stát pouze odborně způsobilá dodavatelská firma. Její povinností před podáním nabídky je opatřit si všechny potřebné informace tak, aby mohla předložit pevnou cenu a kvalifikovanou nabídku, podle které zhotoví stavbu podle požadavků objednatele. Žádné finanční nároky na základě chybějící znalosti nebudou uznány. Závazkem zhotovitele je vybudovat kompletní a funkční dílo ve všech částech a profesích, i kdyby tato projektová dokumentace cokoliv opomenula. Pro řádnou realizaci díla je dodavatel elektroinstalace povinen provést dopracování této dokumentace zejména s ohledem na konečný výběr dodavatelů jednotlivých zařízení a s ohledem na zařízení a požadavky investora. Podklady: Stavební půdorysy objektu Požadavky investora, zadavatele Požadavky jednotlivých profesí Příslušné normy a předpisy, zejména níže uvedené: o ČSN EN Rozvaděče NN o ČSN Značení vodičů barvami nebo číslicemi o ČSN ed.2 - Ochrana před úrazem elektrickým proudem o ČSN Ochrana proti nadproudům o ČSN Výběr a stavba elektr. zařízení - Všeobecné předpisy o ČSN Výběr soustav a stavba vedení o ČSN ed.2 - Prost. s vanou nebo sprchou a umývací prostory o ČSN Vnitřní elektrické rozvody o ČSN EN Předpisy pro ochranu před bleskem o ČSN Elektrický silnoproudý rozvod v průmyslových provozovnách o ČSN EN Osvětlení vnitřních pracovních prostorů o ČSN EN Nouzové osvětlení o ČSN Prostorové uspořádání sítí - 1 -

2 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Základní technické údaje 2.1. Rozvodná soustava 3 + N + PE, 50Hz, 400/230V AC, TN-C-S, bod rozdělení soustavy TN-C na TN-S je v jednotlivých podružných rozvaděčích RMS Ochrana před úrazem elektrickým proudem dle ČSN ed.2 - základní: Krytím a izolací - při poruše: Samočinným odpojením od zdroje ve stanoveném čase dle ČSN , doplňkovým ochranným pospojováním, proudovými chrániči 2.3. Vnější vlivy Předpokládané vnější vlivy působící na elektrické rozvody jsou určeny v Protokolu o určení vnějších vlivů dle ČSN ed. 2 a ČSN ed.3, který je součástí projektové dokumentace Instalovaný výkon a výpočtové zatížení P i - instalovaný výkon; P p výpočtový soudobý výkon zařízení: Pi (kw) Pp (kw) Stávající objekt Osvětlení + venkovní osvětlení Zásuvkové rozvody + výroba Vzduchotechnika, klimatizace Rezerva + ostatní Celkem Celkový předpokládaný instalovaný příkon stávajícího objektu + dostavby Celkový předpokládaný soudobý příkon stávajícího objektu + dostavby osazení transformátorů odhadovaná roční spotřeba elektrické energie 3700 kw 1500 kw 3x 1250kVA kwh/rok 3. Popis technického řešení 3.1. Připojení na distribuční rozvod elektřiny, měření odběru Realizace nové přístavby je podmíněna zajištěním dodávky elektrické energie. Kabelová přípojka VN + nová trafostanice 10/0,4kV, 1250kVA není předmětem této části projektové dokumentace, je předmětem samostatné projektové dokumentace - zpracovatel Elproinvest s.r.o

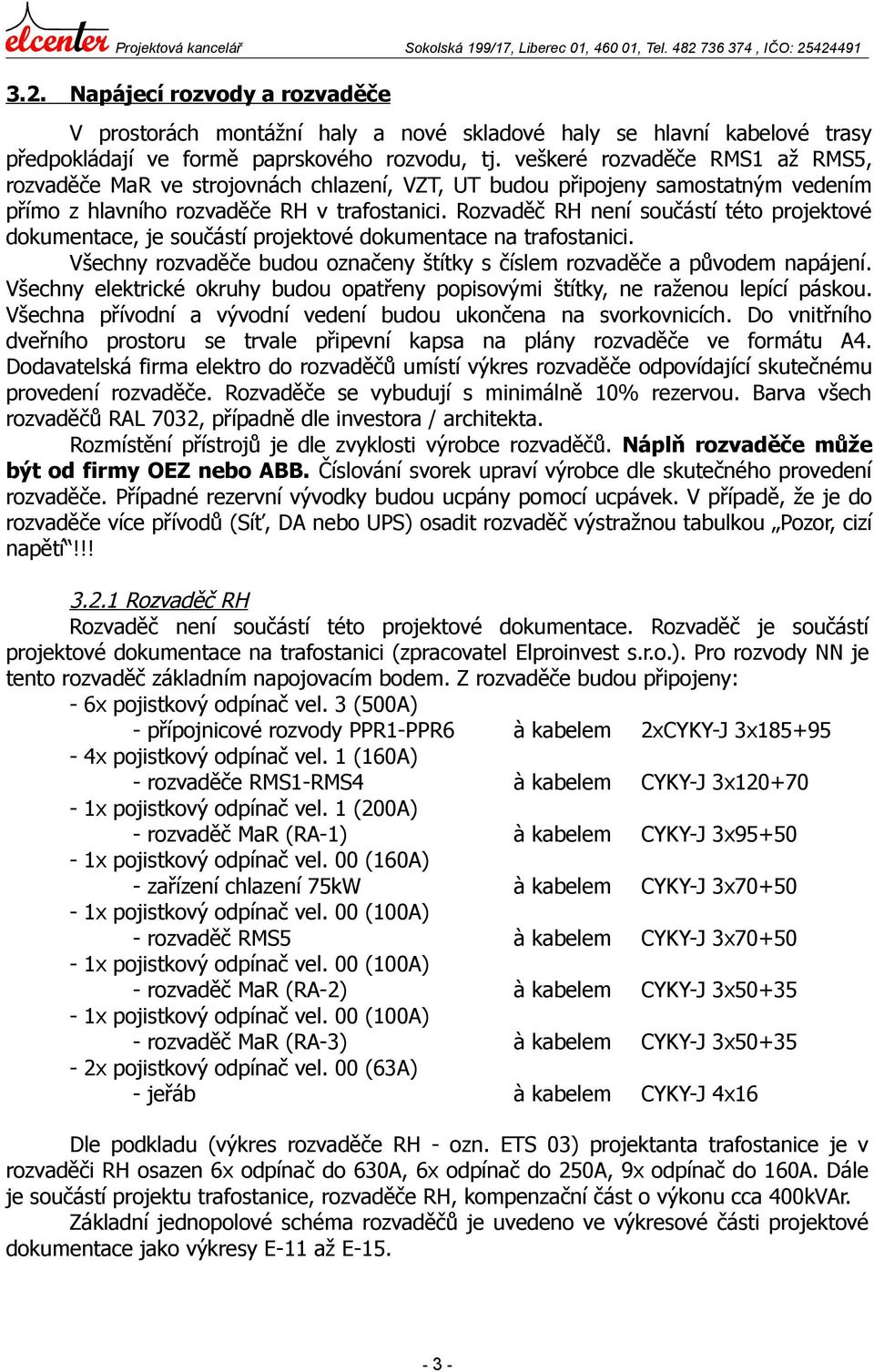

3 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Napájecí rozvody a rozvaděče V prostorách montážní haly a nové skladové haly se hlavní kabelové trasy předpokládají ve formě paprskového rozvodu, tj. veškeré rozvaděče RMS1 až RMS5, rozvaděče MaR ve strojovnách chlazení, VZT, UT budou připojeny samostatným vedením přímo z hlavního rozvaděče RH v trafostanici. Rozvaděč RH není součástí této projektové dokumentace, je součástí projektové dokumentace na trafostanici. Všechny rozvaděče budou označeny štítky s číslem rozvaděče a původem napájení. Všechny elektrické okruhy budou opatřeny popisovými štítky, ne raženou lepící páskou. Všechna přívodní a vývodní vedení budou ukončena na svorkovnicích. Do vnitřního dveřního prostoru se trvale připevní kapsa na plány rozvaděče ve formátu A4. Dodavatelská firma elektro do rozvaděčů umístí výkres rozvaděče odpovídající skutečnému provedení rozvaděče. Rozvaděče se vybudují s minimálně 10% rezervou. Barva všech rozvaděčů RAL 7032, případně dle investora / architekta. Rozmístění přístrojů je dle zvyklosti výrobce rozvaděčů. Náplň rozvaděče může být od firmy OEZ nebo ABB. Číslování svorek upraví výrobce dle skutečného provedení rozvaděče. Případné rezervní vývodky budou ucpány pomocí ucpávek. V případě, že je do rozvaděče více přívodů (Síť, DA nebo UPS) osadit rozvaděč výstražnou tabulkou Pozor, cizí napětí!!! Rozvaděč RH Rozvaděč není součástí této projektové dokumentace. Rozvaděč je součástí projektové dokumentace na trafostanici (zpracovatel Elproinvest s.r.o.). Pro rozvody NN je tento rozvaděč základním napojovacím bodem. Z rozvaděče budou připojeny: - 6x pojistkový odpínač vel. 3 (500A) - přípojnicové rozvody PPR1-PPR6 à kabelem 2xCYKY-J 3x x pojistkový odpínač vel. 1 (160A) - rozvaděče RMS1-RMS4 à kabelem CYKY-J 3x x pojistkový odpínač vel. 1 (200A) - rozvaděč MaR (RA-1) à kabelem CYKY-J 3x x pojistkový odpínač vel. 00 (160A) - zařízení chlazení 75kW à kabelem CYKY-J 3x x pojistkový odpínač vel. 00 (100A) - rozvaděč RMS5 à kabelem CYKY-J 3x x pojistkový odpínač vel. 00 (100A) - rozvaděč MaR (RA-2) à kabelem CYKY-J 3x x pojistkový odpínač vel. 00 (100A) - rozvaděč MaR (RA-3) à kabelem CYKY-J 3x x pojistkový odpínač vel. 00 (63A) - jeřáb à kabelem CYKY-J 4x16 Dle podkladu (výkres rozvaděče RH - ozn. ETS 03) projektanta trafostanice je v rozvaděči RH osazen 6x odpínač do 630A, 6x odpínač do 250A, 9x odpínač do 160A. Dále je součástí projektu trafostanice, rozvaděče RH, kompenzační část o výkonu cca 400kVAr. Základní jednopolové schéma rozvaděčů je uvedeno ve výkresové části projektové dokumentace jako výkresy E-11 až E

4 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Rozvaděč RMS1 Rozvaděč bude umístěn v montážní hale. Rozvaděč bude připojen samostatným vedením přímo z rozvaděče RH. Z rozvaděče bude připojena veškerá spotřeba montážní haly Rozvaděč RMS2 Rozvaděč bude umístěn ve skladové hale. Rozvaděč bude připojen samostatným vedením přímo z rozvaděče RH. Z rozvaděče bude připojena veškerá spotřeba příslušné skladové haly Rozvaděč RMS3 Rozvaděč bude umístěn ve skladové hale. Rozvaděč bude připojen samostatným vedením přímo z rozvaděče RH. Z rozvaděče bude připojena veškerá spotřeba příslušné skladové haly Rozvaděč RMS4 Rozvaděč bude umístěn v hale expedice. Rozvaděč bude připojen samostatným vedením přímo z rozvaděče RH. Z rozvaděče bude připojena veškerá spotřeba haly expedice Rozvaděč RMS5 Rozvaděč bude umístěn v administrativní vestavbě ve 2.NP. Rozvaděč bude připojen samostatným vedením přímo z rozvaděče RH. Z rozvaděče bude připojena veškerá spotřeba podlaží, vč. rozvaděčů měření a regulace RA-4, RA-5, RA Rozvaděč RPBZ Rozvaděč bude umístěn ve skladové hale. Rozvaděč je určen pro požárně bezpečnostní zařízení a bude vyroben z požární odolností min. EI 30 DP1 s odolností uzávěrů EI 15 DP1+S. Rozvaděč bude připojen samostatným vedením přímo z rozvaděče RH, před hlavním jističem budovy Zkratové poměry Ik"(kA) ip (ka) io (ka) sí't 10kV 14,5 36,8 vývody NN na trafu 29,2 65,9 RH 28,8 64,3 RMS1 12,9 RMS2 10,8 RMS3 8,63 RMS4 8,63 RMS5 5,14 I k " i p i o - počatečni razovy zkratovy proud - narazovy zkratovy proud - omezeny proud - 4 -

5 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Ochrana před bleskem, uzemnění, ochrana proti přepětí Ochrana před bleskem Objekt je zařazen do třídy III ochrany před bleskem. Ochrana před bleskem na objektu přístavby bude provedena mřížovým jímacím vodičem FeZn o 8mm, uzemněným 21-ti samostatnými svody vedeným ke zkušebním svorkám dle souboru norem ČSN EN Na jímací soustavu budou připojeny všechny kovové předměty umístěné na střeše, které nejsou chráněny oddálenou jímací soustavou. Svody od jímací soustavy k uzemnění budou provedeny konstrukcí sloupu. Zkušební svorky budou umístěny na střeše v místě mezi jímacím vedením a vstupem svodu jímacího vedení střechou do objektu. Pro dodatečnou ochranu zařízení vyčnívající nad chráněnou rovinu (světlíky, kond. jednotky, zařízení VZT,...) budou osazeny jímací tyče. Na stávající střeše bude osazena plošina pro chladící jednotky. Plošina bude chráněna oddálenou jímací soustavou. Stávající jímací soustava bude upravena a doplněna o jímací tyče, které budou chránit zařízení vyčnívající nad chráněnou rovinu Uzemnění Uzemnění objektu bude provedeno dle souboru norem ČSN EN Jako uzemňovací soustava je zvolena soustava se základovým zemničem. Svorky v zemi ošetřit zalévací hmotou K1. V rámci projektové dokumentace je uvažováno s připojením armování nosných konstrukcí a základových pilot Ochranné pospojení Sběrnice hlavního ochranného pospojování (HOP) bude umístěna vedle rozvaděče RH v trafostanici a dále u vybraných sloupů. Svorkovnice budou přes zkušební svorku pomocí pásku / drátu FeZn připojeny na uzemnění objektu. Ze sběrnice hlavního ochranného pospojování budou připojena všechna vodivá potrubí a kovové předměty vstupující do prostor objektu a dále všechny lokální sběrnice ochranného pospojování umístěné v jednotlivých podružných rozvaděčích. Na lokální sběrnice ochranného pospojování v podružných rozvaděčích budou připojeny všechny podružné uzemňovací sběrnice umístěné v místnostech, ve kterých bude provedeno místní pospojování. Místní pospojení bude provedeno ve všech mokrých prostorách, kde je potřeba pospojit všechna nerezová zařízení a všechna technologická zařízení. Všechny rozvaděče budou ze sběrnice hlavního ochranného pospojování připojeny vodičem CY Ochrana proti přepětí Pro ochranu objektu proti přepětí bude se předpokládá v hlavním rozvaděči RH svodič přepětí třídy B. V podružných rozvaděčích bude umístěn svodič přepětí třídy B+C. Na pracovištích bude v zásuvkách osazen svodič přepětí třídy D Zásuvková a motorová elektroinstalace V jednotlivých místnostech jsou rozmístěny zásuvky. Umístění zásuvek a elektrických spotřebičů na sociálních zařízeních a v kuchyni nad dřezem jako i provedení elektroinstalace musí být provedeno v souladu s ČSN ed.2. V určených prostorách bude provedeno pospojování vodičem Cu 6mm 2 a propojí se jím všechny vodivé části vč. kovového rámu dveří, kovových potrubí. Umístění zásuvek koordinovat s dodavatelem topení. Zásuvky umístit mimo topná tělesa

6 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Ostatní vývody budou připojeny samostatnými vývody z příslušných rozvaděčů. Jedná se např. o napojení slaboproudých technologií (EZS, CCTV, strukturovaná kabeláž, docházkový systém, telefonní ústředna), jednotky VZT, kompresory, zařízení ZTI, střešní vpusti, průtokové ohřívače, rozvaděče MaR, zásuvky v kuchyňkách.... Veškeré vývody pro zařízení MaR, slaboproudu, ZTI, UT, VZT, budou na stavbě koordinovány s dodavateli jednotlivých profesí. V době zpracování PD nebyly od stupně DVZ dodány žádné další požadavky. V realizační projektové dokumentaci jsou vyprojektovány vývody dle požadavků ze stupně DVZ. Odvětrání sociálních zařízení je uvažováno ručně, pomocí doběhového relé. Odvětrání výrobní haly a šaten bude řízeno časově profesí MaR. Na montážní hale jsou plánovaná bezpečnostní STOP tlačítka pro vypnutí v případě porušení bezpečnosti. Nejedná se o požárně bezpečností tlačítka. Tlačítka vypínají hlavní jistič v rozvaděči RH. V budoucnu je počítáno s propojením skladů, s vybouráním příčky na ose S a následnému přesunu rozvaděčů a zařízení na vodorovnou stěnu (osa 39). Veškeré kabely vedoucí z/do rozvaděčů RMS2, RPBZ a CG4 a pro zařízení 0.61, 2.54 budou s rezervou pro budoucí přetažení aniž by bylo potřeba kabely následně spojkovat. Pro válečkovou dráhu (osy 16-18/G-H je vyprojektován přívod 400V/16A z rozvaděče RMS2. V době zpracování PD nebyl dodán přesný požadavek, tj. přívod je vyprojektovaný dle zvyklostí. Po vybrání konkrétního dodavatele válečkové dráhy je potřeba provést upřesnění požadavků a vývod případně upravit a to vč. jeho vyvedení do konečného umístění. Pro jeřáby je vyprojektován přívod 400V/63A z rozvaděče RH. V době zpracování PD nebyl dodán přesný požadavek, tj. přívod je vyprojektovaný dle zvyklostí. Po vybrání konkrétního dodavatele jeřábu je potřeba provést upřesnění požadavků a vývod případně upravit a to vč. jeho vyvedení do konečného umístění. V době zpracování PD nebyl znám dodavatel žaluzií. Pro žaluzie jsou vyprojektovány silové přívody vč. žaluziových spínačů. V PD není uvažováno s centrálním řízením žaluzií. V případě, že bude toto požadováno, potom je potřeba provést dopracování tak, aby příprava elektro odpovídala požadavkům vybraného dodavatele žaluzií Osvětlení Ve výkresech jsou v jednotlivých místnostech zakreslena svítidla, jejich počet a umístění vychází z výpočtu celkového hlavního umělého osvětlení. Při návrhu umělého osvětlení byla dodržena norma ČSN EN Osvětlení je navrženo zářivkovými svítidly a zářivkovými kompakty tak, aby byla splněna požadovaná hodnota udržované osvětlenosti (Em) pro jednotlivá pracovní místa, úkoly a činnosti dle normy ČSN EN a dále aby hodnota oslnění (UGR) osvětlovací soustavy nepřesahovala hodnoty uvedené v normě ČSN EN pro jednotlivá pracovní místa, úkoly a činnosti. Osvětlení bude ovládáno spínači umístěnými u vstupů do místností. Osvětlení v hale se bude rozsvěcet po jednotlivých sekcích (zónách) spínači na rozvaděči. V PD jsou projektovány výbojková svítidla a zářivková svítidla s trubicemi T5. V době odevzdávání PD investor rozhodoval, zda neosadí dražší svítidla s technologií LDV, případně svítidla s trubicí LED. Do doby odevzdání o tomto nebylo rozhodnuto. Obě možné technologie jsou výkonově méně náročné, tj. pokud dojde k výměně svítidel, nemělo by - 6 -

7 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: dojít k výrazným úpravám připravených kabelových tras a připraveného jištění. Projektová dokumentace je zpracována na základě podkladů dodaných ke dni a vzhledem k postupující výstavbě již není možné dále protahovat odevzdání projektové dokumentace Nouzové osvětlení Nouzové osvětlení je navrženo dle příslušné normy ČSN EN 1838 jako nouzové osvětlení chráněných i nechráněných únikových cest, které zajišťuje bezpečnost lidí opouštějících prostor, nebo snažících se dokončit potenciálně nebezpečný proces před opuštěním prostoru. Pro osvětlení jsou použita svítidla se samostatným zdrojem 8W. Toto nouzové osvětlení zajistí také orientační osvětlení vybraných prostor při výpadku napájecí sítě. Směr úniku bude vyznačen svítidly s piktogramy umístěnými v místech, kde je třeba vyznačit směr úniku a jeho změnu. Jako zdroj napájení je zvolena 5x lokální bateriová jednotka napájení a kontroly nouzových svítidel CeaGuard 48 (v projektové dokumentaci rozvaděče označeny CG1 až CG5). Vzhledem ke skutečnosti, že rozvaděč CeaGuard nelze vyrobit s požární odolností bude rozvaděč na hale obestavěn sádrokartonem s požární odolností, s instalovanými revizními dvířky a ventilačními mřížky (nahoře i dole, rozměry 200x300mm) pro přirozenou cirkulaci tepla. Obestavěný prostor by měl tvořit cca 1m3. Dvířka i mřížky budou s požární odolností. Toto obestavění zajistí stavba. Systém nouzového osvětlení byl navržen ve spolupráci s firmou Ensto Czech, s.r.o.. Řešení systému nouzového a bezpečnostního osvětlení vychází z obecně platných norem a nařízení a zvláště pak s přihlédnutím k následujícím skutečnostem: - požárně bezpečnostní řešení jednotlivých požárních úseků, doba trvání osvětlení z baterií je 1 hodina - výpočet hodnot osvětlení a stanovení počtu svítidel bylo navrženo v souladu s normou pro nouzové a bezpečnostní osvětlení ČSN EN při návrhu systému byly zohledněny požadavky na provoz a údržbu systému nouzového a bezpečnostního osvětlení dle ČSN EN jako zdroj napájení byla zvolena centrální bateriová jednotka napájení a kontroly nouzových svítidel CeaGuard Centrální jednotka napájení Návrh a provedení centrální jednotky napájení nouzových a bezpečnostních svítidel, typ CeaGuard 48 je v souladu s ČSN EN 50171:2001, ČSN EN a mimo jiné umožňuje a zabezpečuje provádění následujících funkcí : - úplný monitoring výstupních okruhů pro nouzová a bezpečnostní svítidla - automaticky prováděné funkční testy připojených svítidel - automatické otestování funkce a kapacity bezúdržbových akumulátorů - sledování rozvaděčů pro napájení normálního osvětlení - hlášení všech předepsaných provozních stavů na displeji Nouzová a bezpečnostní svítidla Všechna svítidla, připojená k centrální bateriové jednotce musí být kompatibilní s centrálním systémem nouzovéjho osvětlení

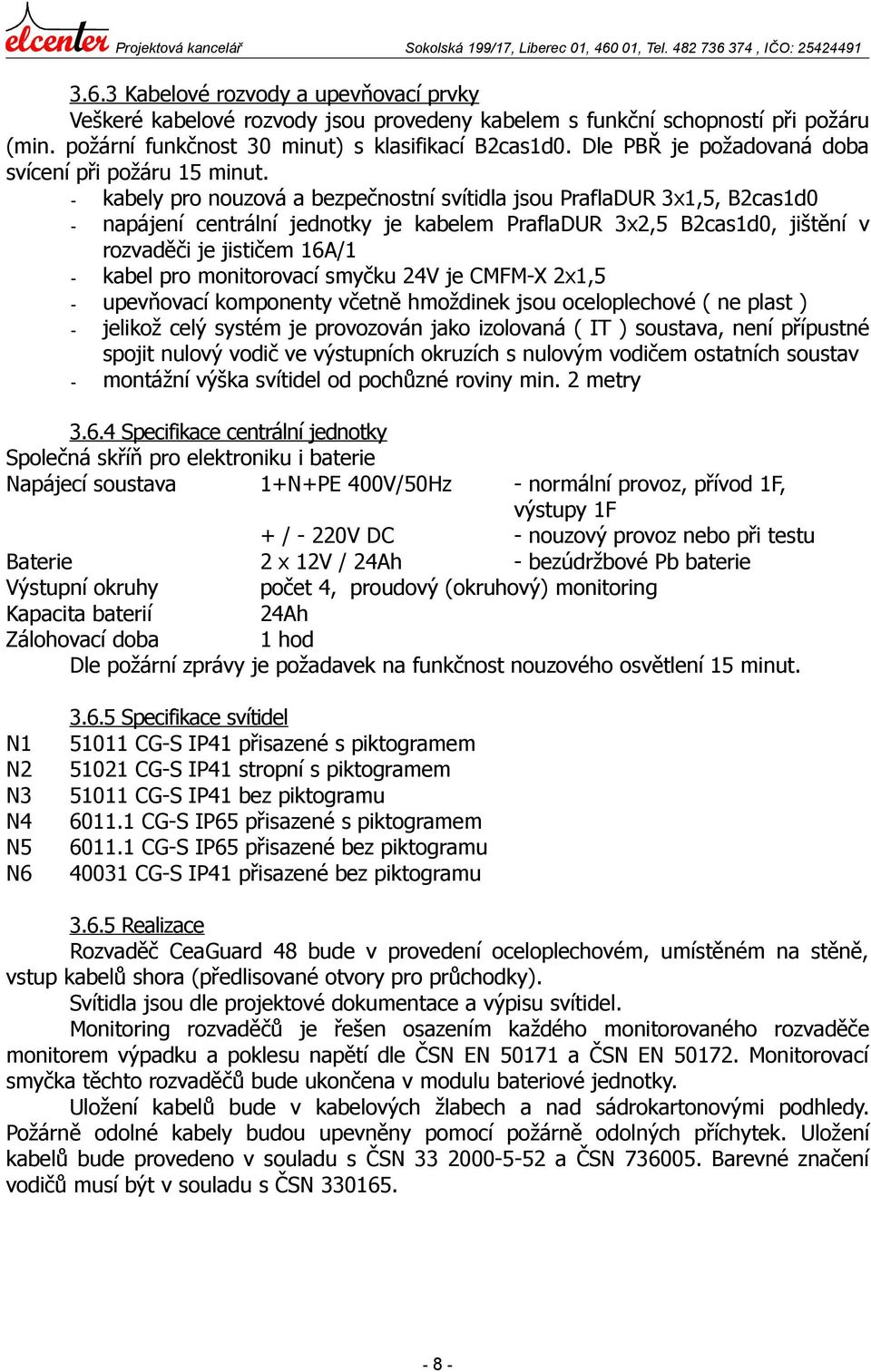

8 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Kabelové rozvody a upevňovací prvky Veškeré kabelové rozvody jsou provedeny kabelem s funkční schopností při požáru (min. požární funkčnost 30 minut) s klasifikací B2cas1d0. Dle PBŘ je požadovaná doba svícení při požáru 15 minut. - kabely pro nouzová a bezpečnostní svítidla jsou PraflaDUR 3x1,5, B2cas1d0 - napájení centrální jednotky je kabelem PraflaDUR 3x2,5 B2cas1d0, jištění v rozvaděči je jističem 16A/1 - kabel pro monitorovací smyčku 24V je CMFM-X 2x1,5 - upevňovací komponenty včetně hmoždinek jsou oceloplechové ( ne plast ) - jelikož celý systém je provozován jako izolovaná ( IT ) soustava, není přípustné spojit nulový vodič ve výstupních okruzích s nulovým vodičem ostatních soustav - montážní výška svítidel od pochůzné roviny min. 2 metry Specifikace centrální jednotky Společná skříň pro elektroniku i baterie Napájecí soustava 1+N+PE 400V/50Hz - normální provoz, přívod 1F, výstupy 1F + / - 220V DC - nouzový provoz nebo při testu Baterie 2 x 12V / 24Ah - bezúdržbové Pb baterie Výstupní okruhy počet 4, proudový (okruhový) monitoring Kapacita baterií 24Ah Zálohovací doba 1 hod Dle požární zprávy je požadavek na funkčnost nouzového osvětlení 15 minut. N1 N2 N3 N4 N5 N Specifikace svítidel CG-S IP41 přisazené s piktogramem CG-S IP41 stropní s piktogramem CG-S IP41 bez piktogramu CG-S IP65 přisazené s piktogramem CG-S IP65 přisazené bez piktogramu CG-S IP41 přisazené bez piktogramu Realizace Rozvaděč CeaGuard 48 bude v provedení oceloplechovém, umístěném na stěně, vstup kabelů shora (předlisované otvory pro průchodky). Svítidla jsou dle projektové dokumentace a výpisu svítidel. Monitoring rozvaděčů je řešen osazením každého monitorovaného rozvaděče monitorem výpadku a poklesu napětí dle ČSN EN a ČSN EN Monitorovací smyčka těchto rozvaděčů bude ukončena v modulu bateriové jednotky. Uložení kabelů bude v kabelových žlabech a nad sádrokartonovými podhledy. Požárně odolné kabely budou upevněny pomocí požárně odolných příchytek. Uložení kabelů bude provedeno v souladu s ČSN a ČSN Barevné značení vodičů musí být v souladu s ČSN

9 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Kabelové rozvody Páteřní rozvody budou provedeny ve žlabech nebo na kabelových roštech. Kabelové žlaby budou v pozinkovaném provedení. Rozvody kabelových žlabů koordinovat s rozvody VZT, ÚT, ZI, CHLAZENÍ, s koordinačním výkresem stavby atd. Veškeré střižné hrany musí být opatřeny ochranným páskem. V administrativě kabelové žlaby uloženy v podhledu, v technických prostorách obecně 500mm pod stropem. V hale a ve skladu dle koordinačního výkresu stavební profese. Ostatní rozvody budou uloženy v plastových PVC lištách, PVC trubkách, případně pod podhledem uchyceny v příchytkách OBO Grip. U technologických zařízení se provede ochranné pospojení. Elektroinstalace bude provedena kabely CYKY. Elektrické rozvody pro zajištění funkce zařízení k protipožárnímu zabezpečení objektu budou napojena samostatnými vedeními z rozvaděče a budou provedena se sníženou hořlavostí a s požární odolností nebo budou vedeny v krytu s požární odolností. Uložení kabelů bude provedeno v souladu s ČSN , ČSN , ČSN a ČSN Popis zařízení Rozvaděče budou označeny štítky s č. rozvaděče a původem napájení. Všechny kabely budou v rozvaděči označeny štítkem s údaji o typu kabelu a koncovém zařízení. Všechna instalovaná zařízení (spínače, svítidla, zásuvky, zásuvkové skříně,...) budou opatřena štítkem, na kterém bude vyznačen popis zařízení a odkud je zařízení napájeno. ( příklad popisu: ZS1-RH1/FA2 - tj. okruh ZS1 připojený z rozvaděče RH1, z jističe FA2. Označení musí korespondovat se schématem příslušného rozvaděče) Požární ochrana a bezpečnost provozu Po instalaci rozvodů se provedou následující opatření: při přechodech rozvodů z jednoho požárního úseku do druhého (např. mezi jednotlivými sekcemi objektů) se vzniklé průrazy a prostupy zabezpečí proti možnosti šíření požáru nehořlavými ucpávkami, případně se průrazy po instalaci zabetonují eventuelně použité vkládací lišty a příp. oceloplechové žlaby se v místech průrazů rovněž vyplní ucpávkami. Nově instalované rozvody neovlivní ani nezhorší bezpečnost provozu a práce v dotčených prostorách ani nebudou mít jiný negativní vliv na pracovní prostředí. Z tohoto důvodu není třeba dělat žádná zvláštní opatření. Požadavkem projektanta systému EPS jsou přívody 3Jx1,5 z hlavního rozvaděče budovy. Vývody pro připojení ústředny a zdroje EPS jsou vyvedeny z rozvaděče RPBZ. Kabelové rozvody a kabelové trasy budou odpovídat požadavkům na elektrické rozvody zajišťující funkci nebo ovládání zařízení sloužících k protipožárnímu zabezpečení stavebních objektů dle ČSN , čl a ČSN , čl Vypínací prvek CENTRAL STOP A TOTAL STOP bude umístěn tak, aby byl snadno přístupný v případě požáru. Umístění bude v místě ústředny EPS (m.č. 299) a v chodbě do administrativní vestavby (m.č. 191). Kabelové trasy pro ovládání vypínacích prvků TOTAL STOP musí splňovat požadavky na kabelové trasy s funkční integritou dle ČSN

10 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Tlačítko CENTRAL STOP vypíná hlavní jistič v rozvaděč RH. Tlačítko TOTAL STOP vypíná hlavní jistič v rozvaděči RH, jistič pro požárně bezpečností zařízení v rozvaděči RH, lokální bateriové jednotky pro nouzové osvětlení CG1 - CG Pokyny pro obsluhu a údržbu Při provozu, údržbě a opravách zařízení elektroinstalace (svítidla, spínače, zásuvky, topidla, atd.) je nutné dodržovat veškerá bezpečnostní opatření vyplývající ze souvisejících norem a předpisů. - Provozní předpisy nejsou součástí projektové dokumentace. - Ke každému svítidlu je dodavatelská organizace povinna předat provozovateli návod k použití, ve kterém je specifikované zacházení se zařízením (el. instalace, bezpečnostní pokyny, apod.). - Opravy a údržbu na zařízení, včetně spínačů a zásuvek můžou vykonávat jen kvalifikovaní pracovníci a pouze při vypnutém zařízení. - Pravidelnou údržbu nouzového osvětlení (pravidelné prohlídky a zkoušky) dle ČSN EN provádí kompetentní osoba určená provozovatelem prostor Provizorní připojení Vzhledem ke skutečnosti, že nová plánovaná trafostanice se nachází v prostorách stávajícího skladu, je potřeba v první fázi výstavby provést provizorní napojení rozvaděčů RMS2 až RMS5 ze stávajících rozvodů NN, konkrétně z rozvaděče R21, z pole 2, z volného pojistkového odpínače. Pro provizorní napojení se počítá s omezeným provozem, který počítá se svícením poloviny svítidel v nových skladech, s občasným využitím zásuvkových rozvodů a s provozem kancelářské vestavby. Předpokladem je odběr cca 94kW / 170A při účiníku 0,8. Provizorní napojení bude vyvedeno z rozvaděče R21 kabelem CYKY-J 3x Kabel bude ve stávajících prostorách veden v podhledu, upevněný do samostatných příchytek. V halách bude kabel veden ve stávajících a v nových kabelových trasách. Kabel bude ukončen ve vstupním poli rozvaděče RMS2. V rozvaděči RMS2 je uvažováno s dalším rozšiřování skladu, které je řešeno volným polem. Při provizorním napojení bude toto pole využito pro umístění jističů pro rozvaděče RMS3 až RMS5. Tj. připojení rozvaděč RMS3 až RMS5 bude provedeno paprskově z rozvaděče RMS2. Uložení kabelů ude v rámci nových kabelových tras. Po ukončení provizorního provozu budou jističe v rozvaděče RMS2 demontovány. Kabelové vývody pro rozvaděče RMS3 až RMS5 budou odpojeny, pod stropem haly naspojkovány a zavedeny do nového rozvaděče RH. Napájecí přívod pro rozvaděč RMS2 bude odpojen z rozvaděče R21 a u osy R / 30, demontován ze stávajících prostor, případně naspojkován, a zaveden do nového rozvaděče RH. Výše popsané řešení bylo projektantem zvoleno z důvodů minimalizace nákladů (provizorní kabely budou plně využity i po ukončení provizorního provozu), ale za cenu osazování 4ks kabelových spojek. 4. Závěr Projektová dokumentace byla zpracována dle platných norem ČSN a souvisejících předpisů

11 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Nedílnou součástí technické zprávy je výkresová dokumentace. Elektroinstalace (vč. uzemnění) musí být provedena v souladu se všemi předpisy a ČSN platnými v době realizace. Dodavatelská firma musí zajistit vedení realizace stavby autorizovanou osobou. Při bouracích, stavebních a montážních pracích je nutné se řídit platnými předpisy a zákony. Zařízení bude uvedeno do provozu až po provedení výchozí revize el. instalace dle ČSN

12 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: Kabelová tabulka ozn. kabel odkud kam poznámka WL0.51 CMFM-X 2x1.5 RH 0.51 Bezpečností tlačítko vypnutí WL0.52 PRAFLADur 2x2.5 RH 0.52 Tlačítko CENTRAL STOP WL0.53 PRAFLADur 2x2.5 RH 0.53 Tlačítko TOTAL STOP WL PRAFLADur 5x6 RH RPBZ Rozvaděč RPBZ WL PRAFLADur 2x1.5 RH RPBZ Rozvaděč RPBZ WL0.61 PRAFLADur 3x1.5 RPBZ 0.61 Zdroj EPS WL0.62 PRAFLADur 3x1.5 RPBZ 0.62 Ústředna EPS WL1.00 CYKY-J 3x RH RMS1 Rozvaděč RMS1 WL1.01 CYKY-J 5x10 RMS Zásuvková skříň WL1.02 CYKY-J 5x10 RMS Zásuvková skříň WL1.03 CYKY-J 5x10 RMS Zásuvková skříň WL1.04 CYKY-J 5x10 RMS Zásuvková skříň WL1.05 CYKY-J 5x2.5 RMS Vrata WL1.06 CYKY-J 5x10 RMS Zásuvková skříň WL1.07 CYKY-J 5x10 RMS Zásuvková skříň WL1.08 CYKY-J 5x10 RMS Zásuvková skříň WL1.09 CYKY-J 5x10 RMS Zásuvková skříň WL1.10 CYKY-J 5x2.5 RMS Přečerpávací stanice WL1.11 CYKY-J 5x2.5 RMS Osvětlení výbojkové WL1.12 CYKY-J 5x2.5 RMS Osvětlení výbojkové WL1.13 CYKY-J 5x2.5 RMS Osvětlení výbojkové WL1.14 CYKY-J 5x2.5 RMS Osvětlení výbojkové WL1.15 CYKY-J 5x2.5 RMS Osvětlení výbojkové WL1.16 CYKY-J 5x2.5 RMS Osvětlení výbojkové WL1.17 CYKY-J 5x2.5 RMS Osvětlení výbojkové WL1.18 CYKY-J 5x2.5 RMS Osvětlení výbojkové WL1.19 CYKY-J 5x2.5 RMS Osvětlení výbojkové WL1.20 CYKY-J 5x2.5 RMS Osvětlení výbojkové WL1.21 CYKY-J 3x2.5 RMS Zásuvky PC WL1.22 CYKY-J 3x2.5 RMS Zásuvky PC WL1.23 CYKY-J 3x2.5 RMS Zásuvky PC WL1.24 CYKY-J 3x2.5 RMS Zásuvky PC WL1.25 CYKY-J 3x2.5 RMS Zásuvky PC

13 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: WL1.26 CYKY-J 3x2.5 RMS Zásuvky PC WL1.32 CYKY-J 3x2.5 RMS Zásuvky WL1.33 CYKY-J 3x2.5 RMS Zásuvky WL1.36 CYKY-J 3x2.5 RMS Zásuvky WL1.38 CYKY-J 3x2.5 RMS Zásuvky WL1.39 CYKY-J 3x2.5 RMS Zásuvky WL1.40 CYKY-J 3x2.5 RMS Zásuvky WL1.41 CYKY-J 3x1.5 RMS Osvětlení WL1.42 CYKY-J 3x1.5 RMS Osvětlení WL1.43 CYKY-J 3x1.5 RMS Osvětlení WL1.44 CYKY-J 3x1.5 RMS Osvětlení WL1.45 CYKY-J 3x1.5 RMS Osvětlení WL1.46 CYKY-J 3x1.5 RMS Osvětlení WL1.47 CYKY-J 3x1.5 RMS Osvětlení WL1.48 CYKY-J 3x1.5 RMS Osvětlení WL1.49 CYKY-J 3x1.5 RMS Osvětlení WL1.51 CYKY-J 3x1.5 RMS Osvětlení schodiště WL1.52 CMFM-X 3x1.5 RMS Ovládání osvětlení WL1.53 CYKY-J 3x1.5 RMS Osvětlení chodby WL1.54 CMFM-X 3x1.5 RMS Ovládání osvětlení WL1.55 CYKY-J 3x1.5 RMS Osvětlení pochůzkové WL1.56 CMFM-X 3x1.5 RMS Ovládání osvětlení WL1.57 CYKY-J 3x1.5 RMS Osvětlení pochůzkové WL1.58 CMFM-X 3x1.5 RMS Ovládání osvětlení WL1.59 CYKY-J 3x1.5 RMS Osvětlení pochůzkové WL1.60 CMFM-X 3x1.5 RMS Ovládání osvětlení WL1.61 CYKY-J 3x1.5 RMS Osvětlení pochůzkové WL1.62 CMFM-X 3x1.5 RMS Ovládání osvětlení WL1.71 CYKY-J 3x1.5 RMS Vpusti WL1.72 CYKY-J 3x1.5 RMS VZT na soc. zařízení WL1.73 CMFM-X 3x1.5 RMS Ovládání VZT WL1.74 CYKY-J 3x1.5 RMS Žaluzie WL1.75 CYKY-J 3x1.5 RMS Žaluzie WL1.81 CYKY-J 3x2.5 RMS Zásuvka pro zařízení slaboproudu

14 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: WL1.82 CYKY-J 3x1.5 RMS Zdroj EZS WL2.00 CYKY-J 3x RH RMS2 Rozvaděč RMS2 WL2.01 CYKY-J 5x10 RMS Zásuvková skříň WL2.02 CYKY-J 5x10 RMS Zásuvková skříň WL2.03 CYKY-J 5x10 RMS Zásuvková skříň WL2.04 CYKY-J 5x10 RMS Zásuvková skříň WL2.05 CYKY-J 5x10 RMS Zásuvková skříň WL2.06 CYKY-J 5x10 RMS Zásuvková skříň WL2.12 CYKY-J 5x2.5 RMS Vrata WL2.13 CYKY-J 5x2.5 RMS Vrata WL2.14 CYKY-J 5x2.5 RMS Vrata WL2.21 CYKY-J 5x2.5 RMS Osvětlení lištové WL2.22 CYKY-J 5x2.5 RMS Osvětlení lištové WL2.23 CYKY-J 5x2.5 RMS Osvětlení lištové WL2.24 CYKY-J 5x2.5 RMS Osvětlení lištové WL2.25 CYKY-J 5x2.5 RMS Osvětlení lištové WL2.26 CYKY-J 5x2.5 RMS Osvětlení lištové WL2.27 CYKY-J 5x2.5 RMS Osvětlení lištové WL2.28 CYKY-J 5x2.5 RMS Osvětlení lištové WL2.29 CYKY-J 5x2.5 RMS Osvětlení lištové WL2.30 CYKY-J 5x2.5 RMS Osvětlení lištové WL2.31 CYKY-J 3x1.5 RMS Osvětlení WL2.32 CYKY-J 3x1.5 RMS Osvětlení WL2.33 CMFM-X 3x1.5 RMS Ovládání osvětlení WL2.34 CYKY-J 3x1.5 RMS Osvětlení WL2.35 CMFM-X 3x1.5 RMS Ovládání osvětlení WL2.36 CYKY-J 3x1.5 RMS Osvětlení WL2.37 CMFM-X 3x1.5 RMS Ovládání osvětlení WL2.42 CYKY-J 3x2.5 RMS Zásuvka WL2.43 CYKY-J 3x2.5 RMS Zásuvka PC WL2.44 CYKY-J 3x1.5 RMS Osvětlení WL2.45 CYKY-J 3x1.5 RMS Požární roleta WL2.51 CYKY-J 3x1.5 RMS Vpusti WL2.52 CYKY-J 3x2.5 RMS Zásuvka pro zařízení slaboproudu

15 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: WL2.54 CYKY-J 3x1.5 RMS Zdroj EZS WL2.55 CYKY-J 5x2.5 RMS Válečková dráha WL3.00 CYKY-J 3x RH RMS3 Rozvaděč RMS3 WL3.01 CYKY-J 5x10 RMS Zásuvková skříň WL3.02 CYKY-J 5x10 RMS Zásuvková skříň WL3.03 CYKY-J 5x10 RMS Zásuvková skříň WL3.04 CYKY-J 5x10 RMS Zásuvková skříň WL3.05 CYKY-J 5x10 RMS Zásuvková skříň WL3.06 CYKY-J 5x10 RMS Zásuvková skříň WL3.07 CYKY-J 5x10 RMS Zásuvková skříň WL3.08 CYKY-J 5x10 RMS Zásuvková skříň WL3.09 CYKY-J 5x10 RMS Zásuvková skříň WL3.13 CYKY-J 5x2.5 RMS Vrata WL3.14 CYKY-J 5x2.5 RMS Vrata WL3.15 CYKY-J 5x2.5 RMS Vrata WL3.16 CYKY-J 5x2.5 RMS Vrata WL3.17 CYKY-J 5x2.5 RMS Vývod pro baličku WL3.18 CYKY-J 5x2.5 RMS Vývod pro baličku WL3.21 CYKY-J 5x2.5 RMS Osvětlení lištové WL3.22 CYKY-J 5x2.5 RMS Osvětlení lištové WL3.23 CYKY-J 5x2.5 RMS Osvětlení lištové WL3.24 CYKY-J 5x2.5 RMS Osvětlení lištové WL3.25 CYKY-J 5x2.5 RMS Osvětlení lištové WL3.26 CYKY-J 5x2.5 RMS Osvětlení lištové WL3.27 CYKY-J 5x2.5 RMS Osvětlení lištové WL3.28 CYKY-J 5x2.5 RMS Osvětlení lištové WL3.29 CYKY-J 3x1.5 RMS Osvětlení lištové WL3.30 CYKY-J 5x2.5 RMS Osvětlení lištové WL3.31 CYKY-J 3x1.5 RMS Osvětlení lištové WL3.32 CYKY-J 5x2.5 RMS Osvětlení lištové WL3.33 CYKY-J 3x1.5 RMS Osvětlení lištové WL3.38 CYKY-J 5x2.5 RMS Osvětlení WL3.39 CMFM-X 3x1.5 RMS Ovládání osvětlení WL3.40 CMFM-X 3x1.5 RMS Ovládání osvětlení WL3.41 CYKY-J 3x1.5 RMS Osvětlení

16 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: WL3.51 CYKY-J 3x1.5 RMS Vpusti WL3.52 CYKY-J 3x2.5 RMS Zásuvka pro zařízení slaboproudu WL3.61 CYKY-J 5x2.5 RMS Rezerva pro reklamu WL3.62 CYKY-J 5x2.5 RMS Rezerva pro reklamu WL3.71 CYKY-J 5x2.5 RMS Vývod - balící stůl WL3.72 CYKY-J 5x2.5 RMS Vývod - balící stůl WL3.73 CYKY-J 5x2.5 RMS Vývod - balící stůl WL3.74 CYKY-J 5x2.5 RMS Vývod - balící stůl WL3.75 CYKY-J 5x2.5 RMS Vývod - balící stůl WL3.76 CYKY-J 3x2.5 RMS Vývod - balící stůl WL3.77 CYKY-J 3x2.5 RMS Vývod - balící stůl WL3.78 CYKY-J 3x2.5 RMS Vývod - balící stůl WL3.79 CYKY-J 3x2.5 RMS Vývod - balící stůl WL3.80 CYKY-J 3x2.5 RMS Vývod - balící stůl WL4.00 CYKY-J 3x RH RMS4 Rozvaděč RMS4 WL4.01 CYKY-J 5x10 RMS Zásuvková skříň WL4.02 CYKY-J 5x10 RMS Zásuvková skříň WL4.03 CYKY-J 5x10 RMS Zásuvková skříň WL4.04 CYKY-J 5x10 RMS Zásuvková skříň WL4.05 CYKY-J 5x10 RMS Zásuvková skříň WL4.06 CYKY-J 5x10 RMS Zásuvková skříň WL4.07 CYKY-J 5x10 RMS Zásuvková skříň WL4.08 CYKY-J 5x10 RMS Zásuvková skříň WL4.13 CYKY-J 5x2.5 RMS Vrata WL4.14 CYKY-J 5x2.5 RMS Vrata WL4.15 CYKY-J 5x2.5 RMS Vrata WL4.16 CYKY-J 5x2.5 RMS Vrata WL4.17 CYKY-J 5x2.5 RMS Vrata WL4.18 CYKY-J 5x2.5 RMS Vrata WL4.19 CYKY-J 5x2.5 RMS Vrata WL4.20 CYKY-J 5x2.5 RMS Vrata WL4.21 CYKY-J 5x2.5 RMS Vrata WL4.22 CYKY-J 5x2.5 RMS Vrata WL4.23 CYKY-J 5x2.5 RMS Vrata WL4.24 CYKY-J 5x2.5 RMS Vrata

17 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: WL4.25 CYKY-J 5x2.5 RMS Vrata WL4.26 CYKY-J 5x2.5 RMS Vrata WL4.27 CYKY-J 5x2.5 RMS Můstek WL4.28 CYKY-J 5x2.5 RMS Můstek WL4.29 CYKY-J 5x2.5 RMS Můstek WL4.30 CYKY-J 5x2.5 RMS Můstek WL4.31 CYKY-J 5x2.5 RMS Můstek WL4.32 CYKY-J 5x2.5 RMS Plošina WL4.33 CYKY-J 3x2.5 RMS Zásuvky PC WL4.34 CYKY-J 3x2.5 RMS Zásuvky PC WL4.35 CYKY-J 3x2.5 RMS Zásuvky PC WL4.36 CYKY-J 3x2.5 RMS Zásuvky WL4.37 CYKY-J 3x2.5 RMS Zásuvky WL4.38 CYKY-J 3x2.5 RMS Zásuvky WL4.39 CYKY-J 3x2.5 RMS Zásuvky WL4.41 CYKY-J 3x1.5 RMS Osvětlení WL4.42 CYKY-J 3x1.5 RMS Osvětlení WL4.43 CYKY-J 3x1.5 RMS Osvětlení WL4.44 CYKY-J 3x1.5 RMS Osvětlení WL4.45 CYKY-J 3x1.5 RMS Osvětlení WL4.51 CYKY-J 3x1.5 RMS Osvětlení schodiště WL4.52 CMFM-X 3x1.5 RMS Ovládání osvětlení WL4.53 CYKY-J 3x1.5 RMS Osvětlení pochůzkové WL4.54 CMFM-X 3x1.5 RMS Ovládání osvětlení WL4.59 CYKY-J 3x1.5 RMS Osvětlení pochůzkové WL4.60 CMFM-X 3x1.5 RMS Ovládání osvětlení WL4.61 CYKY-J 5x2.5 RMS Osvětlení lištové WL4.62 CYKY-J 5x2.5 RMS Osvětlení lištové WL4.71 CYKY-J 5x2.5 RMS Osvětlení expedice WL4.72 CYKY-J 5x2.5 RMS Osvětlení expedice WL4.81 CYKY-J 3x1.5 RMS VZT na soc. zařízení WL4.82 CMFM-X 3x1.5 RMS Ovládání VZT WL4.83 CYKY-J 3x1.5 RMS VZT na soc. zařízení WL4.84 CMFM-X 3x1.5 RMS Ovládání VZT

18 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: WL4.85 CYKY-J 3x1.5 RMS VZT na soc. zařízení WL4.86 CMFM-X 3x1.5 RMS Ovládání VZT WL4.88 CYKY-J 3x1.5 RMS Žaluzie WL4.89 CYKY-J 3x2.5 RMS Zásuvka pro zařízení slaboproudu WL4.90 CYKY-J 3x2.5 RMS Zásuvka pro zařízení slaboproudu WL4.91 CYKY-J 3x2.5 RMS Zásuvka pro osoušeč WL4.92 CYKY-J 5x2.5 RMS Vývod - balící linka WL4.95 CYKY-J 3x2.5 RMS Vývod - balící linka WL4.96 CYKY-J 3x2.5 RMS Vývod pro infotabuli WL4.97 CYKY-J 5x6 RMS Vývod do biokoridoru WL5.00 CYKY-J 3x70+50 RH RMS5 Rozvaděč RMS5 WLRA-5 CYKY-J 5x2.5 RMS5 RA-5 Rozvaděč RA-5 WLRA-4 CYKY-J 5x2.5 RMS5 RA-4 Rozvaděč RA-4 WL5.11 CYKY-J 3x1.5 RMS Osvětlení WL5.12 CYKY-J 3x1.5 RMS Osvětlení WL5.13 CYKY-J 3x1.5 RMS Osvětlení WL5.14 CYKY-J 3x1.5 RMS Osvětlení WL5.15 CYKY-J 3x1.5 RMS Osvětlení WL5.16 CYKY-J 3x1.5 RMS Osvětlení WL5.17 CYKY-J 3x1.5 RMS Osvětlení WL5.18 CYKY-J 3x1.5 RMS Osvětlení WL5.19 CYKY-J 3x1.5 RMS Osvětlení WL5.20 CYKY-J 3x1.5 RMS Osvětlení WL5.21 CYKY-J 3x1.5 RMS Osvětlení WL5.22 CYKY-J 3x1.5 RMS Osvětlení WL5.23 CYKY-J 3x1.5 RMS Osvětlení chodby WL5.24 CYKY-J 3x1.5 RMS Osvětlení chodby WL5.25 CMFM-X 3x1.5 RMS Ovládání osvětlení WL5.26 CYKY-J 3x1.5 RMS Osvětlení WL5.27 CYKY-J 3x1.5 RMS Osvětlení WL5.31 CYKY-J 3x2.5 RMS Zásuvky PC WL5.32 CYKY-J 3x2.5 RMS Zásuvky PC WL5.33 CYKY-J 3x2.5 RMS Zásuvky PC WL5.34 CYKY-J 3x2.5 RMS Zásuvky PC WL5.35 CYKY-J 3x2.5 RMS Zásuvky PC

19 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: WL5.36 CYKY-J 3x2.5 RMS Zásuvky PC WL5.37 CYKY-J 3x2.5 RMS Zásuvky PC WL5.38 CYKY-J 3x2.5 RMS Zásuvky PC WL5.39 CYKY-J 3x2.5 RMS Zásuvky PC WL5.40 CYKY-J 3x2.5 RMS Zásuvky PC WL5.41 CYKY-J 3x2.5 RMS Zásuvky PC WL5.42 CYKY-J 3x2.5 RMS Zásuvky PC WL5.43 CYKY-J 3x2.5 RMS Zásuvky PC WL5.44 CYKY-J 3x2.5 RMS Zásuvky PC WL5.45 CYKY-J 3x2.5 RMS Zásuvky PC WL5.61 CYKY-J 3x2.5 RMS Zásuvky WL5.62 CYKY-J 3x2.5 RMS Zásuvky WL5.63 CYKY-J 3x2.5 RMS Zásuvky WL5.64 CYKY-J 3x2.5 RMS Zásuvky WL5.65 CYKY-J 3x2.5 RMS Zásuvky WL5.66 CYKY-J 3x2.5 RMS Zásuvky WL5.67 CYKY-J 3x2.5 RMS Zásuvky WL5.68 CYKY-J 3x2.5 RMS Zásuvky WL5.69 CYKY-J 3x2.5 RMS Zásuvky WL5.70 CYKY-J 3x2.5 RMS Zásuvky WL5.71 CYKY-J 3x2.5 RMS5 RA-6 Rozvaděč RA-6 WL5.81 CYKY-J 3x1.5 RMS VZT na soc. zařízení WL5.82 CMFM-X 3x1.5 RMS Ovládání VZT WL5.83 CYKY-J 3x1.5 RMS Žaluzie WL5.84 CYKY-J 3x1.5 RMS Žaluzie WL5.85 CYKY-J 3x1.5 RMS Žaluzie WL5.86 CYKY-J 3x1.5 RMS Žaluzie WL5.87 CYKY-J 3x1.5 RMS Žaluzie WL5.91 CYKY-J 3x2.5 RMS Rack WL5.92 CYKY-J 3x2.5 RMS Rack WL5.93 CYKY-J 3x 4 RMS Kondenzační jednotka WL5.94 CYKY-J 3x 4 RMS Kondenzační jednotka WL5.96 CYKY-J 3x1.5 RMS Zdroj EZS WL5.97 CYKY-J 3x1.5 RMS Vpusti WL6.00 2xCYKY-J 3x RH PPR1 Přípojnicový rozvod WL7.00 2xCYKY-J 3x RH PPR2 Přípojnicový rozvod

20 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: WL8.00 2xCYKY-J 3x RH PPR3 Přípojnicový rozvod WL9.00 2xCYKY-J 3x RH PPR4 Přípojnicový rozvod WL xCYKY-J 3x RH PPR5 Přípojnicový rozvod WL xCYKY-J 3x RH PPR6 Přípojnicový rozvod WL12.00 CYKY-J 3x95+50 RH RA-1 Rozvaděč MaR WL13.00 CYKY-J 3x50+35 RH RA-2 Rozvaděč MaR WL14.00 CYKY-J 3x50+35 RH RA-3 Rozvaděč MaR WL15.00 CYKY-J 4x16 RH Jeřáb WL16.00 CYKY-J 4x16 RH Jeřáb WL17.00 CYKY-J 5x10 rozvod VO RVO Rozvaděč RVO WL17.01 CYKY-J 3x1.5 RVO Výbojkové osvětlení na fasádě WL17.02 CYKY-J 3x1.5 RVO Výbojkové osvětlení na fasádě WL17.03 CYKY-J 3x1.5 RVO Výbojkové osvětlení na fasádě WL17.04 CYKY-J 3x1.5 RVO Ovládací signál pro sepnutí reklamy napojené z rozvaděče RMS3 WL18.00 CYKY-J 3x70+50 RH Chladící agregát WL PRAFLADur 3x2.5 RPBZ CG1 Rozvaděč nouzového osvětlení WL CMFM-X 2x1.5 RMS4 CG1 Rozvaděč nouzového osvětlení WL CMFM-X 2x1.5 RMS5 CG1 Rozvaděč nouzového osvětlení WL PRAFLACom 4x2x0,8 RPBZ CG1 Rozvaděč nouzového osvětlení - vypnutí WL21.01 PRAFLADur 3x1,5 CG Nouzové osvětlení WL21.02 PRAFLADur 3x1,5 CG Nouzové osvětlení WL21.03 PRAFLADur 3x1,5 CG Nouzové osvětlení WL21.04 PRAFLADur 3x1,5 CG Nouzové osvětlení WL PRAFLADur 3x2.5 RPBZ CG2 Rozvaděč nouzového osvětlení WL CMFM-X 2x1.5 RMS3 CG2 Rozvaděč nouzového osvětlení WL PRAFLACom 4x2x0,8 RPBZ CG2 Rozvaděč nouzového osvětlení - vypnutí WL22.01 PRAFLADur 3x1,5 CG Nouzové osvětlení WL22.02 PRAFLADur 3x1,5 CG Nouzové osvětlení WL22.03 PRAFLADur 3x1,5 CG Nouzové osvětlení WL22.04 PRAFLADur 3x1,5 CG Nouzové osvětlení WL PRAFLADur 3x2.5 RPBZ CG3 Rozvaděč nouzového osvětlení WL CMFM-X 2x1.5 RMS3 CG3 Rozvaděč nouzového osvětlení WL PRAFLACom 4x2x0,8 RPBZ CG3 Rozvaděč nouzového osvětlení - vypnutí WL23.01 PRAFLADur 3x1,5 CG Nouzové osvětlení

21 Projektová kancelář Sokolská 199/17, Liberec 01, , Tel , IČO: WL23.02 PRAFLADur 3x1,5 CG Nouzové osvětlení WL23.03 PRAFLADur 3x1,5 CG Nouzové osvětlení WL23.04 PRAFLADur 3x1,5 CG Nouzové osvětlení WL PRAFLADur 3x2.5 RPBZ CG4 Rozvaděč nouzového osvětlení WL CMFM-X 2x1.5 RMS2 CG4 Rozvaděč nouzového osvětlení WL PRAFLACom 4x2x0,8 RPBZ CG4 Rozvaděč nouzového osvětlení - vypnutí WL24.01 PRAFLADur 3x1,5 CG Nouzové osvětlení WL24.02 PRAFLADur 3x1,5 CG Nouzové osvětlení WL24.03 PRAFLADur 3x1,5 CG Nouzové osvětlení WL24.04 PRAFLADur 3x1,5 CG Nouzové osvětlení WL PRAFLADur 3x2.5 RH CG5 Rozvaděč nouzového osvětlení WL CMFM-X 2x1.5 RMS1 CG5 Rozvaděč nouzového osvětlení WL PRAFLACom 4x2x0,8 RH CG5 Rozvaděč nouzového osvětlení - vypnutí WL25.01 PRAFLADur 3x1,5 CG Nouzové osvětlení WL25.02 PRAFLADur 3x1,5 CG Nouzové osvětlení WL25.03 PRAFLADur 3x1,5 CG Nouzové osvětlení WL25.04 PRAFLADur 3x1,5 CG Nouzové osvětlení WL30.00 CYKY-J 3x stávající R21 RMS2 Rozvaděč RMS2 - provizorní připojení WL31.00 CYKY-J 3x RMS2 RMS3 Rozvaděč RMS3 - provizorní připojení WL32.00 CYKY-J 3x RMS2 RMS4 Rozvaděč RMS4 - provizorní připojení WL33.00 CYKY-J 3x70+50 RMS2 RMS5 Rozvaděč RMS5 - provizorní připojení
