1 Vzduchové jističe pro nízké napětí - IZMX Kompaktní, flexibilní, efektivní. Katalog 2017 Vzduchové jističe a vypínače do 4000 A

2 Dodáváme energii světu, který vyžaduje více. Nabízíme: Řešení pro elektrotechniku vedoucí k úsporám elektrické energie, zvýšení spolehlivosti a zvýšení bezpečí a komfortu v místech, kde žijeme a pracujeme. Řešení pro hydraulické a elektrotechnické systémy umožňující strojům pracovat efektivněji při stejné spotřebě energie Řešení pro letecký průmysl, která umožňují výrobu lehčích, bezpečnějších a na provoz levnějších letadel a která pomáhají snižovat náklady na provoz letišť Řešení pro automobilový průmysl umožňující zvýšení výkonu osobních aut, nákladních aut i autobusů při současném snižování jejich spotřeby a emisí Objevte Eaton současnosti. Jsme celosvětová společnost, která dodává řešení pro distribuci a přenos energie. Našim zákazníkům pomáháme v oblasti stavebnictví, letectví, strojírenství, obchodu i v oblasti automobilové. Inovační technologie společnosti Eaton pomáhají zákazníkům distribuovat a přenášet elektrickou, hydraulickou i mechanickou energii spolehlivěji, efektivněji, bezpečněji i udržitelně. Poskytujeme řešení na míru, která pomáhají vyrábět energii efektivněji i dostupněji. Společnost Eaton celosvětově zaměstnává přibližně zaměstnanců a prodává své výrobky ve více než 175 zemích světa. Tržby za rok 2015 přesáhly 20,9 miliard dolarů. Eaton.com

3 Vzduchové jističe do 4000 A efektivní a optimalizované řešení pro Vaše aplikace Jistič IZMX16 je nejmenším vzduchovým jističem ve své třídě: S objemem pouze 24 dm 3 a čelní plochou pouze 0,092 m 2 je jen o něco větší, než je velikost listu papíru A4! A to bez jakýchkoli omezení z hlediska výkonu. Kompaktní rozměry jističe umožňují inovativní řešení z hlediska montáže. Nyní je například možné nainstalovat dva jističe ve výsuvném provedení vedle sebe do pole o šířce pouze 600 mm. Takové řešení šetří prostor i náklady na rozváděčovou skříň. V případě požadavku na dálkové ovládání je možné jističe vybavit motorovým pohonem, zapínací i vypínací cívkou bez nutnosti zvětšení prostoru pro montáž jističe. Přístroj IZMX40 je vzduchový jistič pro proudy až do 4000 A s kompaktními rozměry. Jističe byly integrovány a odzkoušeny s rozváděčovými systémy Eaton, jako jsou Modan, xenergy, PowerXpert, Capitol 20 a Capitol 40. Výsledky zkoušek potvrzují jejich vynikající technické parametry a optimální kompatibilitu díky flexibilnímu systému připojení. Modulární konstrukce, propracované detaily, úplná řada příslušenství a doplňkové funkce usnadňují přizpůsobení jističe jakékoli z požadovaných aplikací. Volitelně lze jistič upravit přímo ve výrobním závodě bez jakýchkoli vícenákladů nebo dodatečných instalačních prací na jističi. Umístit větší výkon do menšího prostoru už jednoduše není možné.

4 Bezpečnost - individuální řešení v kombinaci s IZMX Individuální nastavení spouští jističů IZMX zajišťuje jak větší ochranu zařízení, tak větší bezpečnost pro obsluhu v případě, že dojde k nějaké poruše. Riziko nežádoucího přerušení provozu je tímto minimalizováno. Unikátní funkce a řešení EATON: ARMS TM ARCON Zónové selektivní blokování ZSI Dálkové ovládání Testování a tvorba dokumentace pomocí software PXPM SAFETY ARMS TM (Systém pro omezení obloukových zkratů při údržbě) Technologie Arcflash Reduction Maintenance System AMRS TM patentovaná společností Eaton zajišťuje zvýšenou bezpečnost servisních pracovníků na místech údržby umístěných po směru toku proudu, a to využitím jednoduché a spolehlivé metody zaručující snížení časů vypnutí zkratů a redukce uvolněné energie v případě obloukového zkratu (záření, hluk, tlak, teplota). Systém ARMS TM využívá samostatný analogový vypínací obvod, který zajišťuje rychlejší zpracování signálu a kratší doby přerušení než standardní (digitální) zkratová ochrana nastavená na nejkratší čas vypnutí. Funkce ARMS TM se aktivuje buď přímo na jističi pomocí ovladače umístěného na spoušti, nebo dálkově prostřednictvím komunikace nebo dveřním kontaktem. Systém ARMS TM lze integrovat volitelně do obou spouští PXR20 (typ V) a PXR25 (typ P). ARCON SAFETY Jističe IZMX v kombinaci se systémem ARCON dokážou dostat obloukové zkraty pod kontrolu během pouhých 2 ms, což zvyšuje bezpečnost obsluhy a rovněž zabraňuje škodám na majetku. Chrání také dokonce proti obloukovým zkratům, které by kvůli vysoké impedanci zkratové smyčky nevyvolaly reakci ochranného přístroje.

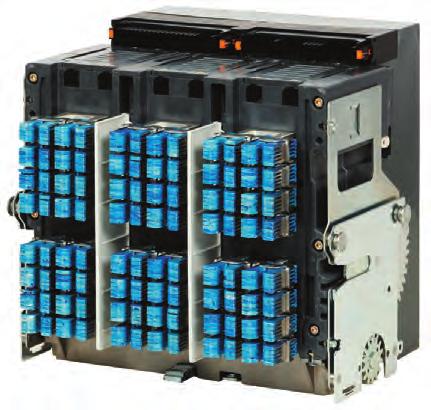

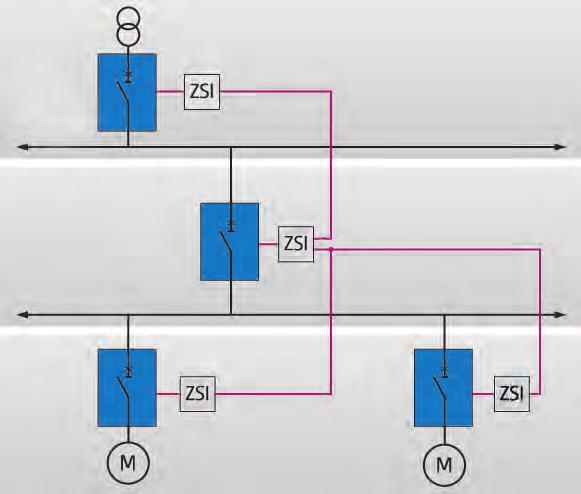

5 CB1 t sd = 200 ms CB3 t sd = 0 ms CB2 t sd = 100 ms CB4 t sd = 0 ms Zónové selektivní blokování ZSI Nyní je vždy součástí spouště a lze jej aktivovat. Jističe je možné bez jakýchkoli přídavných modulů přímo připojit na signalizační sběrnici. V případě zkratů zajišťují, že zkrat odpojí bez zpoždění pouze jistič bezprostředně před bodem poruchy. Výhodou funkce zónového selektivního blokování ve srovnání s běžnou časovou selektivitou je výrazné snížení doby zpoždění do vypnutí. To snižuje tepelné a dynamické namáhání, čímž je zvýšena ochrana zařízení. V případě poruchy signalizační sběrnice zajistí selektivitu systému záložní časová selektivita. Pro zvýšení bezpečnosti pracovníků údržby doporučujeme kombinaci se systémem ARMS TM zajišťující další snížení propuštěného množství energie. Dálkové ovládání Dálkové ovládání vyžaduje dvě magnetické cívky (vypínací spoušť a zapínací spoušť). Tyto cívky aktivují mechanismus tlačítek ZAPNUTÍ (ON) a VYPNUTÍ (OFF). Poté, co byly provedeny dva spínací úkony, vyžaduje pružina střádačového pohonu opětovné ruční natažení. S přídavným motorovým pohonem lze operaci opětovného natažení automatizovat. Bezpečnost: V případě, že druhá spínací operace byla ZAPNUTÍ, bude prostřednictvím střádačového pružinového pohonu zajištěna třetí operace vypnutí nebo vybavení. Bezpečnost: Povel VYPNOUT bude mít vždy přednost. Stálý povel vypnutí jističe umožňuje uživateli jistič uzamknout v poloze VYPNUTO. Díky výkonnému střádačovému pružinovému pohonu bude jistič provádět spínací povel odeslaný na magnetickou cívku v době kratší než 35 ms. Díky tomu jsou jističe řady IZMX vhodné pro úlohy synchronizace. Snadná kontrola a údržba Kontrola a údržba mohou být obvykle prováděny na vysunutém jističi, jelikož skupina hlavních kontaktů (modré) a výsuvného ústrojí jsou součástí jističe, a ne základny. Zadní strana jističe (výsuvný jistič)

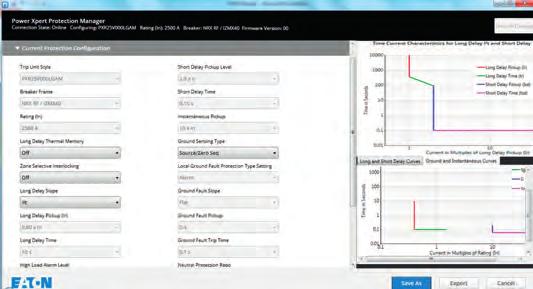

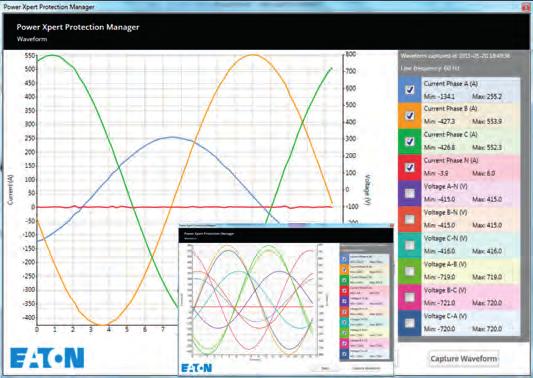

6 Nová generace elektronických spouští Power Xpert Release (PXR) Grafický displej s vyšším rozlišením byl zdokonalen, aby byl stále aktivní a nepřetržitě zobrazoval stav zónového selektivního blokování (ZSI), stav baterie a jmenovitý proud In. Všechna data mohou být přenášena prostřednictvím komunikačního protokolu Modbus, Profibus nebo Ethernet a za účelem bezpečnosti je možné zadat heslo, aby se zabránilo neoprávněným změnám. Kromě toho byl pro snadnější identifikaci a přístup k dalším informacím přidán QR kód. Spoušť Power Xpert Release (PXR) s mnoha novými funkcemi 1. Velký LCD displej s jednoduchým způsobem ovládání pro získání více funkcí a informací 2. Stav baterie a zónového selektivního blokování ZSI je trvale zobrazen na displeji 3. Micro USB rozhraní pro testování a doplňkové nastavení funkcí pomocí PC a softwaru PXPM 4. ZSI - modul pro zónové selektivní blokování je již ve standardní výbavě 5. Ochrana heslem 6. Vestavěný Modbus u provedení PXR25 (volitelně u provedení PXR20) 7. Jmenovitý proud jističe I n lze nastavit elektronicky 8. Ochranu LSI lze změnit na LI (bez časové selektivity) nebo LS (bez okamžitého vybavení = 100% selektivní) 9. K dispozici jsou 3 volné signály pro alarmy 10. QR kód pro snadnější identifikaci a další informace 11. Vylepšená diagnostika s indikací stavu jističe (graf), událostmi a dobou chodu Software Power Xpert Protection Manager (PXPM) pro práci se spouštěmi PXR ke stažení ZDARMA Zapnutí a vypnutí doplňkových funkcí (nikoli základních parametrů ochrany) Zachycování průběhů veličin Několik zkušebních postupů s tiskem závěrečného zkušebního protokolu včetně data a času provedení testu Tisk nastavení a křivek Používání softwaru je snadné a intuitivní s automatickou nápovědou. Při najetí kurzoru nad jednotlivá tlačítka jsou zobrazeny nápovědy k jednotlivým funkcím. Servisní technik již nepotřebuje specializované testovací přístroje, a to díky mnohem lepšímu softwarovému řešení v kombinaci s integrovaným pomocným hardwarem pro proudovou zkoušku. Tyto nástroje jsou již součástí spouště jističe a software je k dipozici ZDARMA. Spouště Power Xpert Release umožňují technikům konfigurovat a testovat jističe z PC přes USB port. Díky tomu je možné efektivně komunikovat se spouští, nastavovat a stahovat data, které lze expertovat do souboru nebo poslat na tiskárnu. Archivace dat je pak snadným úkolem. microusb Běžně dostupný kabel Stáhněte si svá nastavení a uložte si je. Pokud se nějaké hodnoty změní, tak obrazovka úpravy konečných nastavení ukáže původní a upravená nastavení, přitom jsou zvýrazněna všechna změněná nastavení. Tabulku lze uložit nebo vytisknout.

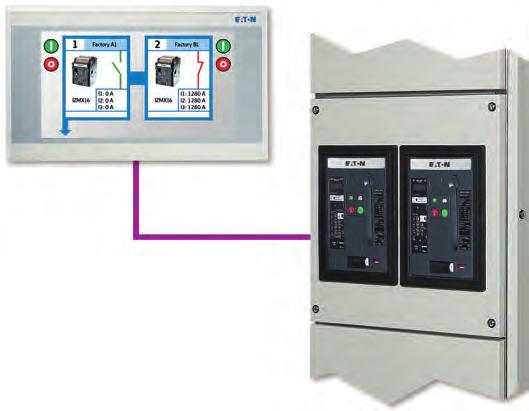

7 V průmyslových a komerčních aplikacích, kde jsou pro napájení nutné velké proudy, lze s výhodami použít vzduchové jističe IZMX. Jističe lze snadno nakonfigurovat na optimální parametry a integrované rozhraní USB umožňuje provádět pravidelné testování a ověřování funkcí ochrany PXR a dalších obvodů jističe. Testování je realizováno pomocí bezplatného software PXPM (Power Xpert Protection Manager). Spoušť jističe obsahuje speciální pomocné obvody pro testování, které generují pomocné proudy, obdobně jako proudové snímací transformátory v jističi. Tím dochází k otestování celého vyhodnocovacího řetězce spouště jističe pro aktuální nastavení spouště PXR. Další unikátní obvody testují funkčnost proudových snímacích transformátorů. Výsledky testu jsou reprezentativní a představují kompletní informaci o stavu snímacích a vyhodnocovacích obvodů spouště PXR. Software PXPM obsahuje i modul pro snadnou tvorbu reportů a archivaci získaných hodnot. Zapínání a vypínání funkcí a nastavování parametrů spouště jističe, včetně zobrazení vypínací charakteristiky s možností exportu a tisku. Ovládání PXPM software je velmi intuitivní a obsahuje dva základí módy a to Control Mode a Test Mode. V řežimu ovládání Control Mode lze získat a spravovat vybraná diagnostická data včetně resetování historie měřených hodnot. V testovacím módu Test Mode je možné provést komplexní testování spouště jističe pro různé velikosti pracovního či násobky jmenovitého proudu jističe. Vyberte si funkci, kterou chcete testovat, a zvolte si zkušební proud jako hodnotu nebo násobek nastaveného proudu I r na jističi. Při vývoji spouště PXR byly respektovány požadavky uživatelů a výsledkem je uživatelsky přívětivé inovativní řešení integrované do osvědčeného těla jističů IZMX16 a IZMX40. Dříve bylo nutné pro testování jističů využívat speciální testovací sady a naměřené hodnoty manuálně zaznamenávat. Nyní je toto minulostí, s PXPM softwarem lze realizovat komplexní analýzu vypínacích obvodů jističe v jednom kroku, včetně snadné tvorby reportů a archivace výsledků testů. Pomocí nových metod testování a podpůrných nástrojů lze výrazně snížit dobu potřebnou k testování jističů a zkrátit tak potřebné odstávky systému. Před vytištěním zkušebního protokolu je možné zadat jméno a adresu zákazníka, místo instalace, okolní prostředí a stav zařízení. Generujte profesionální reporty výsledků všech testů v jednom dokumentu. Pravidelné testování dle požadavků provozovatele je jednodušší a rychlejší a může být realizováno proškolenými pracovníky obsluhy rozvodny. Získejte další informace díky zachycení průběhů veličin a výběru, která křivka má být viditelná nebo se má vytisknout. K novým funkcím patří schopnost zachycovat průběhy křivek proudu a volitelně napětí spolu s minimálními a maximálními hodnotami pro fázové vodiče a nulový vodič. Kromě toho může průběh veličiny poskytovat informace o celkové kvalitě ovlivněné harmonickými složkami přičemž přesnost měření je nyní jedno procento z měřené hodnoty.

8 Jističe IZMX a vypínače INX do 4000 A *) Série IZMX je inovativní řada jističů do 4000 A. Požadavky na návrh rozváděče a montáž jističe jsou zredukovány díky existenci pouze dvou typových velikostí a díky modulárnímu provedení a standardnímu příslušenství. Jističe série IZMX jsou vybaveny špičkovými elektronickými spouštěmi PXR, které pokrývají široký rozsah aplikací. Při použití dodatečného komunikačního modulu mohou být opearce jističe monitorovány kdekoliv na světě. Inovační řada IZMX16 umožňuje montáž dvou jističů vedle sebe do rozváděčové skříně o šířce pouze 600 mm. Standardní série IZMX do 690 V Jmenovitý proud od 630 do 4000 A, vypínací schopnost I cu od 42 do 105 ka/440 V AC, 3 i 4 pólové provedení, pevná i výsuvná montáž, elektronické spouště se širokými možnostmi nastavení a volitelnými doplňkovými funkcemi Příslušenství pro pevné i výsuvné provedení Motorový pohon IZMX...M Vypínací spoušť IZMX...ST Zapínací spoušť IZMX...-SR Podpěťová spoušť IZMX...-UV... Pomocný kontakt ZAP-VYP IZMX...-AS Signalizační pomocný kontakt připraveno k zapnutí IZMX...LCS Signalizační pomocný kontakt vybavení nadproudem IZMX...-OTS Mechanické blokování a spousta dalšího. Nová generace spouští Nové spouště PXR jsou v nabídce od roku Vývoj této spouště je odpovědí na poslední požadavky trhu vyžadujícího provádění individuálních testů a jejich dokumentaci. K tomuto účelu jsou spouště vybaveny USB vstupem pro možnost komunikace s osobním počítačem a je k dispozici volně stažitelný software Power Xpert Protection Manager. Spouště PXR nabízí velké množství funkcí. Ochranné funkce, měření, analýza, diagnostika a dokonce i paměťové funkce mohou být zobrazeny na LCD displeji nebo dálkově přeneseny pomocí komunikačního systému a následně zobrazeny přes internet, nebo mohou být například odeslány em. Spoušť PXR lze integrovat do množství komunikačních systémů spolu s Eaton plug & play komunikačním modulem: Modbus, Profibus nebo Ethernet. Jisitče pak můžou být monitorovány přímo přes Internet. *) Nad 4000 A viz IZM63 ARMS TM - zvýšení ochrany pro personál údržby V případě obloukového zkratu patentovaný systém ARMS (Systém pro omezení následků obloukových zkratů při údržbě) umožňuje vypnutí jističe v kratší době, než dovoluje elektronická spoušť. Spolu s jističi série IZMX může být navíc použit i systém ARCON, který poskytuje velmi vysokou ochranu před účinky obloukového zkratu.

9 Vzduchové jističe IZMX, vzduchové vypínače INX 1 Vzduchové jističe IZMX16, vzduchové vypínače INX16 Vzduchové jističe IZMX40, vzduchové vypínače INX40 až do 4000 A Přehled systému Vzduchové jističe IZMX16 a příslušenství 2 Vzduchové jističe IZMX40 a příslušenství 3 Reference klíčových typů 4 Technický přehled Technické údaje jističů 5 Technické údaje spouští 6 Zónové selektivní blokování 7 Popis Funkce systému 8 Komponenty pro komunikaci 9 Struktura typového označení 10 Obchodní údaje Základní provedení Vzduchové jističe IZMX16, 3 a 4pólové 11 Vzduchové vypínače INX16, 3 a 4pólové 15 Vzduchové jističe IZMX40, 3 a 4pólové 16 Vzduchové vypínače INX40, 3 a 4pólové 20 Elektronické spouště Elektronické spouště typ V, typ P 22 Komunikační moduly 24 Redukční vložky Redukční vložky (programovatelné) 24 Externí proudové senzory pro N-pól 24 Senzor pro detekci zemního spojení 24 Základny výsuvného provedení Základny 25 Moduly pomocných svorek 26 Pomocné svorky pro starou základnu 26 Kryt hlavních kontaktů 26 Signalizační kontakty výsuvného provedení 26 Ovládací páka a zámky v poloze OFF 26 Blokovací zařízení proti otevření dveří rozváděče 33 Svorky Sady hlavních svorek 27 Moduly pomocných svorek pro pevné provedení 27 Elektrické příslušenství Motorové pohony 28 Vypínací spouště 29 Podpěťové spouště 30 Zpožďovací moduly podpěťových spouští 30 Zapínací spouště, Signalizační kontakty připraveno k zapnutí Obchodní údaje Elektrické příslušenství Signalizační kontakty vybavení nadproudem 23 Indikátor blokovacího stavu 23 Dálkový reset 23 Pomocné kontakty 30 Mechanické příslušenství Počitadlo spínacích cyklů 32 Uzamykatelné kryty ovládacích tlačítek 32 Sady pro blokování v poloze OFF 32 Blokovací zařízení proti otevření dveří rozváděče 33 Kryt výřezu ve dveřích IP31, ochranný kryt IP55 33 Mechanické blokování pro pevné / výsuvné provedení 34 Sady ovládacích bovdenů 34 Ostatní příslušenství Mechanické kódování mezi jističem a základnou 33 Mezifázové bariéry 33 Projektování Mechanické blokování - konfigurace 35 Přiřazení svorek pomocných obvodů 36 Přiřazení svorek komunikačních obvodů 37 Vypínací charakteristiky 38 Tabulky selektivity 52 Technické údaje Vzduchové jističe IZMX16 54 Vzduchové vypínače INX16 56 Vzduchové jističe IZMX40 58 Vzduchové vypínače INX40 62 Elektrické příslušenství 66 Motorové pohony, vliv nadmořské výšky 67 Komunikační moduly 68 Rozměry Vzduchové jističe IZMX16, vzduchové vypínače INX16 Pevná montáž 69 Výsuvné provedení 73 Vzduchové jističe IZMX40, vzduchové vypínače INX40 Pevná montáž 77 Výsuvné provedení 81 Doporučené vzdálenosti v rozváděči 86

10 2 Vzduchové jističe IZMX, vzduchové vypínače INX IZMX16, INX16, IZMX40, INX40 IZMX Vzduchové jističe IZMX IZMX16: A IZMX40: A 2 Základna pro přístroj ve výsuvném provedení Pro 3 a 4pólové provedení s a bez pomocných svorek 3 Sady hlavních svorek Univerzální svorky, 3 a 4pólové horizontální / vertikální 4 Kryt Kryt pro 3 a 4pólové provedení 5 Motorový pohon Automatické nastřádání pružiny pro dálkové a místní ovládání 6 Proudový senzor pro N pól Externí proudový senzor pro N pól 7 Klika pro ovládání výsuvného provedení Pomocí této kliky je možné zasunout a vysunout přístroj ve výsuvném provedení do základny. Uložena uvnitř jističe.

11 Vzduchové jističe IZMX, vzduchové vypínače INX 3 IZMX16, INX16, IZMX40, INX40 IZMX Signalizační kontakty připravenosti k zapnutí Pro externí použití Signalizační kontakty připravenosti k zapnutí Pro použití se zapínací spouští. 14 Zapínací spouště Pro zapnutí přístroje pomocí elektrického signálu. 15 Zámky pro uzamčení přístroje v poloze OFF Blokování přístroje pomocí zámku Vypínací spouště Pro vypnutí přístroje pomocí elektrického signálu. 17 Podpěťové spouště Pro vypnutí přístroje při ztrátě napětí Mechanická signalizace vybavení nadproudem Červený terčík, který signalizuje vypnutí přístroje pomocí nadproudové spouště Signalizační kontakty vybavení nadproudem Signalizační kontakty vybavení jističe nadproudem 5 20 Počítadlo spínacích cyklů Pro záznam počtu spínacích cyklů ZAP-VYP 21 Pomocné kontakty Signalizace stavu ZAP/VYP 22 Uzamykatelný kryt Plastový nebo kovový 8 Signalizační kontakty výsuvného provedení Pomocí těchto kontaktů je možné přenést informaci o pozici přístroje (Odpojeno/Test/Připojeno) 9 Dveřní rámeček Pro vyplnění prostoru mezi jističem a dveřmi. IP31. Možnost objednat ochranný kryt IP55 pro zvýšení krytí. 10 Komunikační modul Profibus DP, Modbus, Ethernet a vestavěný Modbus 11 Moduly pomocných svorek Počet bloků svorek 2 nebo Elektronické spouště jističů - V PXR20 LI, LSI, (G) 24 Elektronické spouště jističů - P PXR25 LI, LSI, (G) Modbus - součást spouště

12 4 Vzduchové jističe IZMX, vzduchové vypínače INX IZMX16, INX16, IZMX40, INX40 Vzduchové jističe IZMX 1 IZMX16: A IZMX40: A Strana 11 Základna pro přístroj ve výsuvném 2 provedení S plným počtem nebo bez pomocných svorek Strana 25 Sady hlavních svorek 3 Univerzální svorky, 3 a 4pólové Horizontální, vertikální Strana 27 Kryt hlavních svorek pro základnu 4 výsuvného provedení IP20 Kryty pro 3 a 4pólové provedení Strana 26 Motorový pohon 5 Automatické nastřádání pružiny pro dálkové a místní ovládání Strana 28 Proudový senzor pro N pól 6 Externí proudový senzor pro N pól Strana 24 Klika pro ovládání výsuvného 7 provedení Pomocí této kliky je možné zasunout a vysunout přístroj ve výsuvném provedení do základny. Uložena uvnitř jističe. Strana 26 Signalizační kontakty výsuvného 8 provedení Pomocí těchto kontaktů je možné přenést informaci o pozici přístroje (Odpojeno/Test/Připojeno) Strana 26 Dveřní rámeček 9 Pro vyplnění prostoru mezi jističem a dveřmi IP31 Strana 33 Komunikační modul 10 Profibus DP, Modbus, Ethernet a vestavěný Modbus Strana 24 Moduly pomocných svorek 11 Počet bloků svorek 2, 12 Strana 25, 27 Signalizační kontakty 12 připravenosti k zapnutí Pro použití se zapínací spouští Strana 31 Signalizační kontakty 13 připravenosti k zapnutí Pro externí použití Strana 31 Zapínací spouště 14 Pro zapnutí přístroje pomocí elektrického signálu Strana 31 Zámky pro uzamčení přístroje 15 v poloze OFF Blokování přístroje pomocí zámku Strana 32 Vypínací spouště 16 Pro vypnutí přístroje pomocí elektrického signálu Strana 29 Podpěťové spouště 17 Pro vypnutí přístroje při ztrátě napětí Strana 30 Mechanická signalizace vybavení 18 nadproudem Červený terčík, který signalizuje vypnutí přístroje pomocí nadproudové spouště Strana 23 Signalizační kontakty vybavení 19 nadproudem Signalizační kontakty vybavení jističe nadproudem Strana 23 Počítadlo spínacích cyklů 20 Pro záznam počtu spínacích cyklů ZAP-VYP Strana 32 Pomocné kontakty 21 Signalizace stavu ZAP/VYP Strana 30 Uzamykatelný kryt ovládacích 22 tlačítek Plastový nebo kovový kryt ovládacích tlačítek ZAP/VYP Strana 32 Elektronické spouště jističů 23 PXR20, V-Typ Strana 22 Elektronické spouště jističů 24 PXR25, P-Typ Strana 22

13 Vzduchové jističe IZMX Technické údaje IZMX16, IZMX40 5 IZMX16 IZMX40 Obecné Splňuje požadavky ČSN EN ČSN EN Okolní teplota Skladovací C Provozní C Montážní poloha Kategorie užití dle ČSN EN B B Stupeň krytí IP31, IP55 s ochranným krytem Strana přívodních a vývodních svorek libovolná libovolná Spínací výkon Jmenovitý proud (I n ) 630A, 800A, 1000A, 1250A, 1600A 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A Typ jističe B N H B N H Jmenovité impulzní výdržné napětí (U imp, VAC) Jmenovité izolační napětí (U i, VAC) Jmenovité provozní napětí (U e, VAC) Jmen. mezní zkratová vyp. schopnost (I cu, ka) 240V 50/60Hz V 50/60Hz V 50/60Hz Jmen. provozní zkrat. vyp. schopnost (I cs, ka) 240V 50/60Hz V 50/60Hz V 50/60Hz Jmenovitý krátkodobý výdržný proud (I cw, ka) 1s/3s 42/- 42/- 42/- 66/53 85/66 85/66 Jmenovitá zkratová zapínací schopnost (I cm, ka) 440V 50/60Hz V 50/60Hz Spínací časy (ms) Doba zapnutí Doba zapnutí elektricky (pomocí zap. spouště) Doba vypnutí elektricky (pomocí vyp. spouště) Doba vypnutí elektricky (pomocí podpěť. spouště) Maximální četnost spínání (cyklů/h) Životnost a údaje pro instalaci Životnost 630A-1600A 800A-1600A 2000A 2500A-4000A Mechanická bez údržby Mechanická s údržbou Elektrická 440 V, bez údržby *) Rozměry (V Š H, mm) Pevné provedení 3P Pevné provedení 4P Výsuvné provedení 3P Výsuvné provedení 4P Hmotnost (kg) Pevné provedení 3P/4P 15/20 45/56 Výsuvné provedení 3P/4P 39/47 69/86 Základna 18/21 29/35 *) Údržba v tomto případě musí být prováděna firmou Eaton.

14 6 Vzduchové jističe IZMX Technické údaje IZMX16, IZMX40 Univerzální spoušť Selektivní ochrana Univerzální spoušť s měřicími funkcemi Selektivní ochrana Typ V (PXR20) Typ P (PXR25) IZMX-PXRV IZMX-PXRP IZMX16/40 V IZMX16/40 P Ochranné funkce LI, LSI; LSIG/LSIA (volitelné) LI, LSI; LSIG/LSIA (volitelné) Nadproudová spoušť (L) Tvar křivky I 0.5 t, It, I 2 t, I 4 t, IEC A, B, C I 0.5 t, It, I 2 t, I 4 t, IEC A, B, C Rozsah nastavení (I r ), I n 0,4; 0,5; 0,6; 0,7; 0,75; 0,8; 0,9; 0,95; 0,98; 1,0 0,4; 0,5; 0,6; 0,7; 0,75; 0,8; 0,9; 0,95; 0,98; 1,0 Rozsah nastavení doby zpoždění t r (při 6 I r ) 0,5; 1; 2; 4; 7; 10; 12; 15; 20; 24 s 0,5; 1; 2; 4; 7; 10; 12; 15; 20; 24 s Zpožděná zkratová spoušť (S) Rozsah nastavení (I sd ), I r 1,5; 2; 2,5; 3; 4; 5; 6; 7; 8; 10 1,5; 2; 2,5; 3; 4; 5; 6, 7, 8, 10 Rozsah nastavení, I²t vypnuto (t sd ) 0,0; 0,1; 0,2; 0,3; 0,4; 0,5 s 1) 0,0; 0,1; 0,2; 0,3; 0,4; 0,5 s 1) Rozsah nastavení při 8 I r, I²t zapnuto (t sd ) 0,1; 0,3; 0,4; 0,5 s 0,1; 0,3; 0,4; 0,5 s Nezpožděná zkratová spoušť (I) Rozsah nastavení (I i ), I n OFF, 2, 4, 5, 6, 7, 8, 10, 12, 15 OFF, 2, 4, 5, 6, 7, 8, 10, 12, 15 Volitelná funkce ochrany proti zemnímu spojení (G) Alarm zemního spojení (A), I n 0,2; 0,4; 0,6; 1,0 0,2; 0,4; 0,6; 1,0 Rozsah nastavení (I g ), I n OFF; 0,2; 0,4; 0,6; 0,8; 1,0 OFF; 0,2; 0,4; 0,6; 0,8; 1,0 Rozsah nastavení, I²t vypnuto (t g ) 0,1; 0,2; 0,3; 0,4; 0,5 s 0,1; 0,2; 0,3; 0,4; 0,5 s Rozsah nastavení při 0,625 x I n, I²t zapnuto (t g ) 0,1; 0,2; 0,3; 0,4; 0,5 s 0,1; 0,2; 0,3; 0,4; 0,5 s Vypnutí při tepelném přetížení Tepelná paměť Zónové selektivní blokování ZSI (viz. další strana) Spoušť při zapnutí do zkratu Ostatní funkce Diagnostika Signalizace vybavení pomocí LED diod Informace o příčině vybavení pomocí LED diod Proud při vypnutí (zobrazení na displeji) Kontakt alarmu přetížení nebo zemního spojení Měření a zobrazování LCD displej 2) 2) Proud ±1% z hodnoty ±1% z hodnoty Napětí (%) L - L ±1% z hodnoty 3) Výkon a spotřeba (%) ±2% z hodnoty 3) Zdánlivý výkon kva a spotřeba 3) Jalový výkon kvar 3) Účiník 3) Komunikace Vestavěný modul (Modbus) Externí modul (CAM) Potřeba pomocného napájení +24 V DC, volitelně +24 V DC, volitelně Doplňkové funkce Testovací metody Integrovaný, PC+Power Xpert (zdarma ke stažení) Integrovaný, PC+Power Xpert (zdarma ke stažení) Systém pro omezení následků obloukových zkratů při údržbě ARMS (Arc Flash Reduction Maintenance System TM ) Registr událostí Elektronické počítadlo spínacích operací Zachycení průběhů Monitorování stavu jističe Poznámky 1) 0,1s: vypínací čas je 0,06 s až 0,1 s; 0 s: vypínací čas je 60 ms s pom. napájením a 120 ms bez pom. napájení 2) Vyžaduje pomocné napájení 24 V DC při poklesu proudu pod 20 % jmenovitého proudu 3) Vyžaduje externí PT modul (IZMX-PXR-PTM-1) pro snímání napětí standardní funkce volitelně na objednávku není k dispozici

15 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové jističe IZMX ZSI IZMX16, IZMX40 7 Zónové selektivní blokování CB 1 t sd = 300 ms ZSI Zóna 1 1 CB 2 CB 3 t sd = 200 ms ZSI t sd = 200 ms ZSI Zóna 2 M CB 4 CB 5 2 t sd = 100 ms ZSI t sd = 100 ms ZSI Zóna 3 3 CB = Vzduchový jistič ZSI = Zónové selektivní blokování Zónové selektivní blokování (ZSI) Zónové selektivní blokování je pospáno v normě IEC Princip je založen na předávání stavové informace o průtoku zkratového proudu mezi předřazeným a přiřazeným jističem. Tím je zaručen minimální vypínací čas v rozsáhlých systémech při zachování selektivity. V systému ZSI jsou vzájemně definovány různé zóny (úrovně) selektivity, čímž je zajištěno izolování poruchy. ZSI lze uplatnit jak na problematiku klasických zkratových proudů, tak i zemních spojení. ZSI je aplikovatlené i pro krátkodobé poruchy. ZSI nevyžaduje žádné pomocné napájení ani doplňkové moduly, takže instalace je velice snadná a rychlá. Zónové selektivní blokování - příklady Příklad A - zkrat na pozici 3 Jističe CB1, CB3, CB4 registrují zkratový proud v rozsahu nastavení své zpožděné zkratové spouště. Jistič CB4 posílá výstupní blokovací signál ZSI do ZSI vstupu jističe CB3. CB3 posílá výstupní blokovací signál ZSI do ZSI vstupu jističe CB1. Jistič CB1 může vysílat blokovací signál do ochrany na VN straně transformátoru (pokud je vybavena kompatibilním ZSI modulem); ve schématu není zapojeno. CB1 přijímá vstupní signál ZSI a spouští časovač s prodlevou 300 ms. CB3 přijímá vstupní signál ZSI a spouští svůj časovač s prodlevou 200 ms. CB4 nedostává žádnou vstupní informaci od jističe v nižší zóně selektivity. Tento jistič tudíž vypíná okamžitě, bez jakéhokoliv zpoždění. Jistič CB4 přerušuje zkrat a jističe CB1 a CB3 ukončují časování zpožděné spouště, protože poruchový proud byl přerušen. Pokud z jakéhokoliv důvodu jistič CB4 nevypne a nepřeruší poruchový proud, potom po uplynutí nastaveného časového zpoždění vybaví jistič CB3 a tím odpojí poruchu. Příklad B - zkrat na pozici 2 Jističe CB1, CB3 registrují zkratový proud v rozsahu nastavení své zpožděné zkratové spouště. Jističe CB4 a CB5 tento poruchový proud nezaznamenávají a tudíž neodesílají signál přes ZSI výstup. Jistič CB3 posílá výstupní blokovací signál ZSI do ZSI vstupu jističe CB1. Jistič CB1 může vysílat blokovací signál do ochrany na VN straně transformátoru (pokud je vybavena kompatibilním ZSI modulem); ve schématu není zapojeno. CB1 přijímá vstupní signál ZSI a spouští časovač s prodlevou 300 ms. CB3 nedostává žádnou vstupní informaci od jističe v nižší zóně selektivity. Tento jistič tudíž vypíná okamžitě, bez jakéhokoliv zpoždění. Jistič CB3 přerušuje zkrat a CB1 ukončuje časování zpožděné spouště, protože poruchový proud byl přerušen. Celková doba vypnutí je zkrácena cca o 150 ms. Příklad C - zkrat na pozici 1 Pouze jistič CB1 registruje zkrat v rozsahu své zpožděné spouště. Jističe CB2, CB3, CB4 a CB5 tento zkrat neregistrují a neposílají informaci přes výstup ZSI. Jistič CB1 může vysílat blokovací signál do ochrany na VN straně transformátoru (pokud je vybavena kompatibilním ZSI modulem); ve schématu není zapojeno. CB1 nedostává žádnou vstupní informaci od jističe v nižší zóně selektivity. Tento jistič tudíž vypíná okamžitě, bez jakéhokoliv zpoždění. Jistič CB1 přerušuje zkrat a celková doba vypnutí je zkrácena cca o 250 ms.

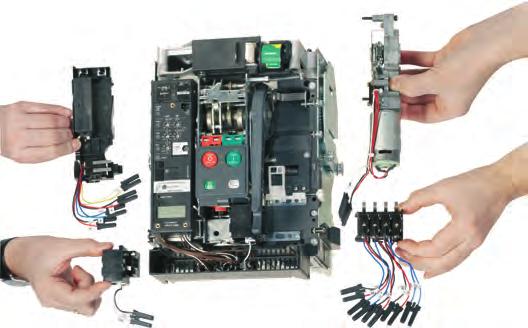

16 8 Vzduchové jističe IZMX, vzduchové vypínače INX Jističe s kompaktními rozměry a užitečným příslušenstvím Zadní část jističe ve výsuvném provedení Eaton představuje sérii IZMX Série IZMX od Eatonu je nová série vzduchových jističů se širokou škálou příslušenství. Tato nová série přináší dvě typové velikosti jističů, modulární provedení, standardní příslušenství a snadno integrovatelné komunikační moduly. Nová generace spouští PXR s LCD displejem a USB konektorem je skvěle připravena na budoucnost. Pomocí počítače a volně dostupného softwaru Power Xpert je možné pohodlně číst údaje, testovat funkčnost spouště i tisknout dokumentaci. Inovativní provedení řady IZMX16 umožňuje montáž dvou výsuvných jističů do jedné rozváděčové skříně o šířce pouze 600 mm, což šetří náklady i místo v rozvodně. Kompaktní modulární provedení řady IZMX40 nabízí zákazníkům široký rozsah vysoce výkonných jističů v jedné typové velikosti, což usnadňuje návrh rozváděče i montáž jističe. Série IZMX je nová generace a nový standard v chránění elektrických obvodů. Aplikace Jističe IZMX mohou být použity ve čtyřech hlavních oblastech jištění v závislosti na typu zařízení, která mají být chráněna: Ochrana vedení a spotřebičů obecně Ochrana motoru Ochrana transformátoru Ochrana generátoru Tyto klíčové aplikace vytvářejí rozdílné požadavky na vzduchové jističe. Proto jsou vzduchové jističe IZMX nabízeny s různou vypínací schopností a se dvěma spouštěmi. Kromě vzduchových jističů IZMX jsou k dispozici i vzduchové vypínače INX. Lze je použít např. jako spínače spojek mezi více zdroji. Zapínací cívky umožňují fungování jističů v synchronních systémech. Modulární konstrukce, společné příslušenství V případě doplnění základního přístroje o příslušenství je tato operace díky Plug & work technologii velice jednoduchá. Příslušenství se pomocí snap-fit západek uchytí do správné pozice, pro uchycení není potřeba žádný pracovní nástroj. Samotné elektrické propojení je opět jednoduché, jelikož veškeré příslušenství je vybaveno vodiči ukončenými konektorem s číslem správné pozice. Díky této technologii je možno snadno a rychle reagovat na měnící se požadavky v použitém systému. Většina příslušenství řady IZMX je společná pro obě používané velikosti (IZMX16 a IZMX40). Standardní rozsah dodávky Spoušť je vždy součástí základního přístroje. Standardní montáž přístrojů je na horizontální montážní desku. Jističe velikosti IZMX16 mohou být uchyceny i na vertikální montážní desce. U čtyřpólových přístrojů je N pól umístěn vlevo při čelním pohledu. N pól má zatížitelnost 100 % zatížitelnosti fázových pólů. Jističe jsou vybaveny standardní blokací proti opětovnému zapnutí po vybavení (tj. poloha Trip). Pro opětovné zapnutí je nutno nejprve jistič resetovat do polohy vypnuto. To lze provést místně stiskem červeného tlačítka na čelním panelu, čímž je zajištěno, že obsluha je informována o problému. Jistič lze dále vybavit automatickým, nebo dálkový resetem. Automatický reset ihned po vybavení přepne jistič do polohy vypnuto, kde je připraven k opětovnému zapnutí např. zapínací cívkou (po natažení střadačové pružiny). Dálkový reset přepne jistič do polohy vypnuto řídicím signálem. Počet svorek pomocných obvodů je závislý na počtu použitého příslušenství. Pro jističe ve výsuvném provedení je v případě současného objednání základny a přístroje (tzv. plusové položky) základna vybavena potřebným počtem pomocných svorek dle aktuální konfigurace příslušenství. V případě objednání samostatné základny je dodána základna s maximálním možným počtem pomocných svorek. Přístroj ve výsuvném provedení obsahuje primární kontakty, které umožní spojení se základnou. Součástí přístrojů ve výsuvném provedení je i samotný mechanismus a ovládací klika. Poznámka: v případě údržby a kontroly hlavních kontaktů, je potřeba přístroj uvést do vypnutého stavu. Přístroj má zabudovány 2 přepínací pomocné kontakty pro signalizaci stavu zapnuto/vypnuto. Krycí rámeček je vždy součástí dodávky. Kontrola zhášecích komor u výsuvného provedení je možná pouze ve vysunuté pozici. V případě pevného provedení je doporučeno ponechat kolem přístroje dostatečný prostor, tak aby bylo možné zhášecí komory vyjmout. Dodatečné kryty zhášecích komor nejsou vyžadovány. Obě dvě spouště jsou nabízeny s LCD displejem. Spouště jsou vybaveny plombovatelným ochranným krytem. V případě objednávky motorového pohonu je automaticky přidán signalizační kontakt připraveno k zapnutí (tj. nastřádáno). Počítadlo provozních cyklů lze použít bez ohledu na motorový pohon. Další výhody jističů řady IZMX Hlavní svorky jističů mají univerzální provedení. Pouhým pootočením lze změnit jejich orientaci, tj. sada hlavních svorek je shodná pro svislé i vodorovné připojení. Jistič i základnu výsuvného provedení lze ke sběrnicím připojit přímo i bez použití sady hlavních svorek. V případě potřeby hlavních svorek pro specifický typ připojení je nutné tyto svorky objednat samostatně. Počítadlo operačních cyklů je možno použít samostatně, není závislé na motorovém pohonu. Klika pro ovládání výsuvného mechanismu je bezpečně umístěna v těle základního přístroje. Mechanické kódování mezi jističem a základnou výsuvného provedení zabraňuje jejich nedovolené kombinaci. Externí napájení 24 V DC Napájení elektronické spouště jističe je zajištěno z hlavního obvodu. Není tudíž třeba externího napájení k zajištění ochranné funkce. Externí napájení je nutné pouze v případě vnější komunikace jističe po sběrnici (Modbus, Profibus, Ethernet), nebo je-li vyžadována funkčnost zobrazovacího displeje i tehdy, není-li jistič připojen k hlavnímu obvodu pod napětím. Volně dostupný program Pavouk (xspider) Vložením nastavení všech jistících prvků do programu si můžeme ověřit selektivitu ochran. Všechny vypínací charakteristiky mohou být vytištěny v jednom grafu pro účely dokumentace.

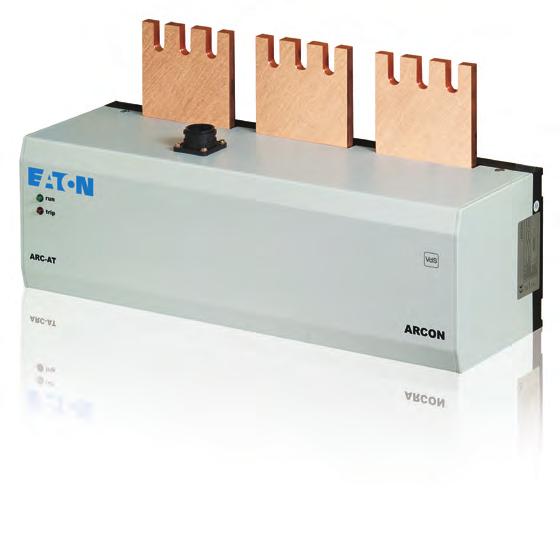

17 Vzduchové jističe IZMX, vzduchové vypínače INX 9 Systém pro omezení obloukových zkratů při údržbě Bezpečnost osob je v dnešní době nesmírně důležitá. Při práci pod napětím je vysoké riziko vážného zranění obsluhy v případě vzniku zkratu na obsluhovaném zařízení a to v důsledku působení elektrického oblouku. Proto Eaton nabízí pro jističe řady IZMX patentovaný systém ARMS (Arcflash Reduction Maintenance System ). Tento systém se uplatní právě v případě vzniku elektrického oblouku při blízkém zkratu. Zajistí rychlejší odpojení chráněného zařízení než zkratová spoušť jističe. Systém ARMS lze aktivovat v případě, kdy personál údržby vstupuje do chráněného prostoru a to buď místně přímo na jističi, nebo dálkově prostřednictvím externího spínače. Hlavní výhody systému ARMS TM : Zvýšení bezpečnosti osob zkrácením vypínacího času v případě vzniku elektrického oblouku při blízkém zkratu Jednoduché ovládání - místní nebo vzdálené Možnost aktivace pouze v případě, kdy je prováděna práce pod napětím Možnost kombinace s dveřním zámkem V případě nadproudu je zachována funkčnost zkratové spouště jako za normálních podmínek Díky snížení nepříznivých účinků elektrického oblouku v případě vzniku zkratu lze redukovat osobní ochranné prostředky, což přispívá k většímu pohodlí a větší mobilitě pracovníků údržby. Další možnou ochranou proti působení elektrického oblouku v případě vzniku zkratu je systém ARCON. Tento systém v kombinaci s jističi řady IZMX umožňuje rozšíření ochrany zařízení. Kritéria pro výběr jističe Základní kritéria pro výběr jističů jsou: Zkratový proud I k", I p v místě instalace jističe: tyto hodnoty určují, jakou musí mít jistič schopnost vypínat zkratové proudy a jakou musí mít schopnost odolávat jejich tepelným a dynamickým účinkům. Hodnota I k" je porovnávána s jmenovitou vypínací schopností I cu, hodnota I p je porovnávána se jmenovitou zapínací schopností I cm. Jmenovitý pracovní proud I n, protékající jističem. Tato hodnota nesmí být větší, než hodnota jmenovitého proudu jističe. Jmenovitý proud jističe může být snížen pomocí redukčních vložek. Okolní teplota: Je to v podstatě vnitřní teplota v rozváděči. Při zvyšující se teplotě se zatížitelnost jističe zmenšuje (viz technické údaje). Typ jističe: pevné nebo výsuvné provedení, 3-pól nebo 4-pól. Minimální zkratový proud protékající jističem: Spoušť musí být schopná tento proud vyhodnotit jako zkratový a zajistit odpojení obvodu v dostatečně rychlém čase. Ochranné funkce jističe: Ochranné funkce záleží na typu použité spouště. Pro další informace navštivte stránky (v angličtině), nebo kontaktujte technickou podporu Eaton. Pro konfiguraci vzduchových jističů je možné použít program E-Config, který je možné stáhnout zdarma z webových stránek Eaton). Komunikační možnosti řady IZMX S příslušným komunikačním modulem PCAM, MCAM nebo ECAM (Profibus- DP / Modbus / ethernet) je každý jistič řady IZMX vybaven pro moderní komunikaci a je připraven na budoucnost. Komunikační sběrnice umožňuje nejen přenášet informace, ale i přijímat ovládací příkazy a změny nastavení. Vestavěná komunikace Modbus je standardem u spouště PXR25 a volitelnou možností u spouště PXR20. Obě dvě spouště lze volitelně doplnit o externí komunikační moduly PCAM, MCAM nebo ECAM (lze nainstalovat maximálně jeden komunikační modul CAM). Konfigurace Profibus-DP Komunikační modul IZMX-PCAM je vybaven 9-pin D-Sub konektorem pro připojení k PROFIBUS. Modul pracuje jako slave zařízení na sběrnici PROFI- BUS-DP. Data jsou předávána ve standardním souboru, což umožňuje bezproblémovou integraci jističe do sítě. Modul podporuje automatickou detekci přenosové rychlosti. Adresa se nastavuje pomocí displeje na vypínací spoušti jističe. Maximální délka sběrnice je 2,4 km. Pro ovládání modulu je nutné externí napájení 24 V DC. Připojení modulu k jističi je realizováno interně přes sériové vysokorychlostní rozhraní. Přístup k datům přes PROFIBUS-DP Data jsou na sběrnici PROFIBUS-DP předávána v souladu s profilem pro spínací přístroje nízkého napětí (LVSG) dle PROFIBUS International (PROFIBUS a PROFINET User Group). K dispozici je pět různých datových struktur s různým počtem parametrů. To umožňuje snadnou implementaci datových filtrů a zjednodušuje integraci jističů IZMX do řídicího systému. Konfigurace Modbus Komunikační modul IZMX-MCAM má plug-in šroubové svorky pro připojení k sběrnici Modbus. Modul pracuje jako slave zařízení. Přenosová rychlost, datový formát a adresa (max. 247) se nastavují pomocí kláves na vypínací spoušti. Maximální délka sběrnice je 1,2 km. Modbus sběrnice musí být ukončena zakončovacím odporem 120 Ω. Pro ovládání modulu je nutné externí napájení 24 V DC. Připojení modulu k jističi je realizováno interně přes sériové vysokorychlostní rozhraní. Přístup k datům přes Modbus Data jsou předávána v komplexní datové tabulce. Každý datový záznam je k dispozici jako floatingpoint (dle IEEE) nebo fixed-point. To umožňuje integraci jističů IZMX do architektury Modbus a snadnou implementaci datových filtrů a tím zjednodušuje integraci jističů IZMX do řídicího systému. Konfigurace Ethernet Komunikační modul IZMX-ECAM má standardní konektor RJ45 pro připojení k síti Ethernet. IP adresa a příslušné parametry se nastavují pomocí displeje na vypínací spoušti. Pro ovládání modulu je nutné externí napájení 24 V DC. Připojení modulu k jističi je realizováno interně přes sériové vysokorychlostní rozhraní. Přístup k datům přes Ethernet Data jsou obsažena na webových stránkách, strukturovaných podle témat: Zobrazení dat, Alarmy, Události a Nastavení. To umožňuje integraci jističů IZMX do všech sítí Ethernet podporujících protokol http. Přístup k jističi je tak možný z libovolného místa na světě. Alarmy a informace o událostech mohou být zasílány kamkoliv díky protokolu SNMP. Konfigurace

18 10 Vzduchové jističe IZMX, vzduchové vypínače INX Význam typového označení vzduchových jističů IZMX IZMX 16 B 4 -V 16 W -1 Typ IZMX = Vzduchový jistič INX = Vzduchový vypínač Datum uvedení na trh -1 = Uvedení na trh po roce 2016 Typová velikost 16 = 630 A-1600 A 40 = 800 A-4000 A Vypínací schopnost B = Základní: IZMX16B:42kA, IZMX40B:66kA N = Normální: IZMX16N:50kA, IZMX40B:85kA H = Vysoká: IZMX16H:66kA, IZMX40H:105kA Počet pólů 3 = 3-pólový 4 = 4-pólový Typ elektronické spouště V = Univerzální spoušť PXR20 P = Univerzální spoušť s měřícími funkcemi Provedení W = Výsuvné F = Pevné Jmenovitý proud IZMX16 06 = 630 A 08 = 800 A 10 = 1000 A 12 = 1250 A 16 = 1600 A IZMX40 08 = 800 A 10 = 1000 A 12 = 1250 A 16 = 1600 A 20 = 2000 A 25 = 2500 A 32 = 3200 A 40 = 4000 A Příklad výběru Jistič IZMX40, pevné provedení, dálkově ovládaný napětím 230 V AC: IZMX40B3-V16F-1 Jistič, pevné provedení, obsahuje 2 přep. pomocné kontakty IZMX-THV Hlavní připojovací sady - horizontální/vertikální (do 3200 A) +IZMX-M40-230AD V AC/DC motorový pohon +IZMX-ST230AD V AC/DC vypínací cívka +IZMX-SR230AD V AC/DC zapínací cívka +IZMX-AS22-1 Přídavné 2 přep. kontakty (4 přep. celkem) +IZMX-OTS-1 Pomocný kontakt signalizující vypnutí nadproudem (OTS) 2 přep. Jistič IZMX40, výsuvné provedení, dálkově ovládaný napětím 230 V AC: IZMX40B3-V16W-1 Jistič, pevné provedení, obsahuje 2 přep. pomocné kontakty +IZMX-CAS Základna výsuvného provedení +IZMX-SH403-1 Kryt kontaktů pro základnu výsuvného provedení IZMX-THV Hlavní připojovací sady - horizontální/vertikální (do 3200 A) +IZMX-M40-230AD V AC/DC motorový pohon +IZMX-ST230AD V AC/DC vypínací cívka +IZMX-SR230AD V AC/DC zapínací cívka +IZMX-AS22-1 Přídavné 2 přep. kontakty (4 přep. celkem) +IZMX-OTS-1 Pomocný kontakt signalizující vypnutí nadproudem (OTS) 2 přep. Poznámky + položky - dodáno společně s jističem PŘÍSLUŠENSTVÍ OBSAHUJE VŠECHNY POTŘEBNÉ DÍLY NUTNÉ K INSTALACI, MONTÁŽNÍ NÁVOD (INSTRUCTION LEAFLETS) A V PŘÍPADĚ, ŽE SE JEDNÁ O ELEKTRICKÉ PŘÍSLUŠENSTVÍ I PŘIPOJOVACÍ SVORKY.

19 Vzduchové jističe IZMX Základní provedení IZMX16 V, 3pólové 11 Vypínací Jmenovitý Rozsah Pevné provedení Výsuvné provedení schopnost proud nastavení Základna výsuvného provedení IZMX-CAS Nadproudová Zkratová spoušť se objednává samostatně. spoušť I cu =I cs I n = I u I r Zpožděná Nezpožděná Typové označení Typové označení Bal. Objednací číslo Objednací číslo (ks) ka/ka A A I sd = I r x... I i = I n x... I I Jističe se selektivní spouští Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 3pólové 42/ , , OFF IZMX16B3-V06F-1 IZMX16B3-V06W IZMX16B3-V08F-1 IZMX16B3-V08W IZMX16B3-V10F-1 IZMX16B3-V10W IZMX16B3-V12F-1 IZMX16B3-V12W IZMX16B3-V16F-1 IZMX16B3-V16W / IZMX16N3-V06F-1 IZMX16N3-V06W IZMX16N3-V08F-1 IZMX16N3-V08W IZMX16N3-V10F-1 IZMX16N3-V10W IZMX16N3-V12F-1 IZMX16N3-V12W IZMX16N3-V16F-1 IZMX16N3-V16W / IZMX16H3-V06F-1 IZMX16H3-V06W IZMX16H3-V08F-1 IZMX16H3-V08W IZMX16H3-V10F-1 IZMX16H3-V10W IZMX16H3-V12F-1 IZMX16H3-V12W IZMX16H3-V16F-1 IZMX16H3-V16W

20 12 Vzduchové jističe IZMX Základní provedení IZMX16 P, 3pólové Vypínací Jmenovitý Rozsah Pevné provedení Výsuvné provedení schopnost proud nastavení Základna výsuvného provedení IZMX-CAS Nadproudová Zkratová spoušť se objednává samostatně. spoušť I cu =I cs I n = I u I r Zpožděná Nezpožděná Typové označení Typové označení Bal. Objednací číslo Objednací číslo (ks) ka/ka A A I sd = I r x... I i = I n x... I I Jističe s univerzální spouští a měřicími funkcemi Pro měření napětí je nutné použít napěťový transformátor IZMX-PXR-PTM-1. Postačuje na napájení 1-16 jističů. Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 3pólové 42/ , , OFF IZMX16B3-P06F-1 IZMX16B3-P06W IZMX16B3-P08F-1 IZMX16B3-P08W IZMX16B3-P10F-1 IZMX16B3-P10W IZMX16B3-P12F-1 IZMX16B3-P12W IZMX16B3-P16F-1 IZMX16B3-P16W / IZMX16N3-P06F-1 IZMX16N3-P06W IZMX16N3-P08F-1 IZMX16N3-P08W IZMX16N3-P10F-1 IZMX16N3-P10W IZMX16N3-P12F-1 IZMX16N3-P12W IZMX16N3-P16F-1 IZMX16N3-P16W / IZMX16H3-P06F-1 IZMX16H3-P06W IZMX16H3-P08F-1 IZMX16H3-P08W IZMX16H3-P10F-1 IZMX16H3-P10W IZMX16H3-P12F-1 IZMX16H3-P12W IZMX16H3-P16F-1 IZMX16H3-P16W

21 Vzduchové jističe IZMX Základní provedení IZMX16 V, 4pólové 13 Vypínací Jmenovitý Rozsah Pevné provedení Výsuvné provedení schopnost proud nastavení Základna výsuvného provedení IZMX-CAS Nadproudová Zkratová spoušť se objednává samostatně. spoušť I cu =I cs I n = I u I r Zpožděná Nezpožděná Typové označení Typové označení Bal. Objednací číslo Objednací číslo (ks) ka/ka A A I sd = I r x... I i = I n x... I I Jističe se selektivní spouští Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 4pólové 42/ , , OFF IZMX16B4-V06F-1 IZMX16B4-V06W IZMX16B4-V08F-1 IZMX16B4-V08W IZMX16B4-V10F-1 IZMX16B4-V10W IZMX16B4-V12F-1 IZMX16B4-V12W IZMX16B4-V16F-1 IZMX16B4-V16W / IZMX16N4-V06F-1 IZMX16N4-V06W IZMX16N4-V08F-1 IZMX16N4-V08W IZMX16N4-V10F-1 IZMX16N4-V10W IZMX16N4-V12F-1 IZMX16N4-V12W IZMX16N4-V16F-1 IZMX16N4-V16W / IZMX16H4-V06F-1 IZMX16H4-V06W IZMX16H4-V08F-1 IZMX16H4-V08W IZMX16H4-V10F-1 IZMX16H4-V10W IZMX16H4-V12F-1 IZMX16H4-V12W IZMX16H4-V16F-1 IZMX16H4-V16W

22 14 Vzduchové jističe IZMX Základní provedení IZMX16 P, 4pólové Vypínací Jmenovitý Rozsah Pevné provedení Výsuvné provedení schopnost proud nastavení Základna výsuvného provedení IZMX-CAS Nadproudová Zkratová spoušť se objednává samostatně. spoušť I cu =I cs I n = I u I r Zpožděná Nezpožděná Typové označení Typové označení Bal. Objednací číslo Objednací číslo (ks) ka/ka A A I sd = I r x... I i = I n x... I I Jističe s univerzální spouští a měřicími funkcemi Pro měření napětí je nutné použít napěťový transformátor IZMX-PXR-PTM-1. Postačuje na napájení 1-16 jističů. Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 4pólové 42/ , , OFF IZMX16B4-P06F-1 IZMX16B4-P06W IZMX16B4-P08F-1 IZMX16B4-P08W IZMX16B4-P10F-1 IZMX16B4-P10W IZMX16B4-P12F-1 IZMX16B4-P12W IZMX16B4-P16F-1 IZMX16B4-P16W / IZMX16N4-P06F-1 IZMX16N4-P06W IZMX16N4-P08F-1 IZMX16N4-P08W IZMX16N4-P10F-1 IZMX16N4-P10W IZMX16N4-P12F-1 IZMX16N4-P12W IZMX16N4-P16F-1 IZMX16N4-P16W / IZMX16H4-P06F-1 IZMX16H4-P06W IZMX16H4-P08F-1 IZMX16H4-P08W IZMX16H4-P10F-1 IZMX16H4-P10W IZMX16H4-P12F-1 IZMX16H4-P12W IZMX16H4-P16F-1 IZMX16H4-P16W

23 Vzduchové vypínače INX Základní provedení INX16..., 3/4pólové 15 Jmenovitá Jmenovitý proud = Jmenovitý Pevné provedení Výsuvné provedení zkratová Jmenovitý trvalý krátkodobý výdržný Základna výsuvného provedení IZMX-CAS zapínací proud proud 50/60 Hz se objednává samostatně. schopnost I n = I u t = 1 s 440 V 50/60 Hz Typové označení Typové označení Bal. I cm A I cw Objednací číslo Objednací číslo (ks) ka ka Vzduchové vypínače INX16 Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 3pólové INX16B3-06F-1 INX16B3-06W INX16B3-08F-1 INX16B3-08W INX16B3-10F-1 INX16B3-10W INX16B3-12F-1 INX16B3-12W INX16B3-16F-1 INX16B3-16W pólové INX16B4-06F-1 INX16B4-06W INX16B4-08F-1 INX16B4-08W INX16B4-10F-1 INX16B4-10W INX16B4-12F-1 INX16B4-12W INX16B4-16F-1 INX16B4-16W

24 16 Vzduchové jističe IZMX Základní provedení IZMX40 V, 3pólové Vypínací Jmenovitý Rozsah Pevné provedení Výsuvné provedení schopnost proud nastavení Základna výsuvného provedení IZMX-CAS Nadproudová Zkratová spoušť se objednává samostatně. spoušť I cu =I cs I n = I u I r Zpožděná Nezpožděná Typové označení Typové označení Bal. Objednací číslo Objednací číslo (ks) ka/ka A A I sd = I r x... I i = I n x... I I Jističe se selektivní spouští Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 3pólové 66/ , , OFF IZMX40B3-V08F-1 IZMX40B3-V08W IZMX40B3-V10F-1 IZMX40B3-V10W IZMX40B3-V12F-1 IZMX40B3-V12W IZMX40B3-V16F-1 IZMX40B3-V16W IZMX40B3-V20F-1 IZMX40B3-V20W IZMX40B3-V25F-1 IZMX40B3-V25W IZMX40B3-V32F-1 IZMX40B3-V32W IZMX40B3-V40F-1 IZMX40B3-V40W / IZMX40N3-V08F-1 IZMX40N3-V08W IZMX40N3-V10F-1 IZMX40N3-V10W IZMX40N3-V12F-1 IZMX40N3-V12W IZMX40N3-V16F-1 IZMX40N3-V16W IZMX40N3-V20F-1 IZMX40N3-V20W IZMX40N3-V25F-1 IZMX40N3-V25W IZMX40N3-V32F-1 IZMX40N3-V32W IZMX40N3-V40F-1 IZMX40N3-V40W / IZMX40H3-V08F-1 IZMX40H3-V08W IZMX40H3-V10F-1 IZMX40H3-V10W IZMX40H3-V12F-1 IZMX40H3-V12W IZMX40H3-V16F-1 IZMX40H3-V16W IZMX40H3-V20F-1 IZMX40H3-V20W IZMX40H3-V25F-1 IZMX40H3-V25W IZMX40H3-V32F-1 IZMX40H3-V32W IZMX40H3-V40F-1 IZMX40H3-V40W

25 Vzduchové jističe IZMX Základní provedení IZMX40 P, 3pólové 17 Vypínací Jmenovitý Rozsah Pevné provedení Výsuvné provedení schopnost proud nastavení Základna výsuvného provedení IZMX-CAS Nadproudová Zkratová spoušť se objednává samostatně. spoušť I cu =I cs I n = I u I r Zpožděná Nezpožděná Typové označení Typové označení Bal. Objednací číslo Objednací číslo (ks) ka/ka A A I sd = I r x... I i = I n x... I I Jističe s univerzální spouští a měřicími funkcemi Pro měření napětí je nutné použít napěťový transformátor IZMX-PXR-PTM-1. Postačuje na napájení 1-16 jističů. Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 3pólové 66/ , , OFF IZMX40B3-P08F-1 IZMX40B3-P08W IZMX40B3-P10F-1 IZMX40B3-P10W IZMX40B3-P12F-1 IZMX40B3-P12W IZMX40B3-P16F-1 IZMX40B3-P16W IZMX40B3-P20F-1 IZMX40B3-P20W IZMX40B3-P25F-1 IZMX40B3-P25W IZMX40B3-P32F-1 IZMX40B3-P32W IZMX40B3-P40F-1 IZMX40B3-P40W / IZMX40N3-P08F-1 IZMX40N3-P08W IZMX40N3-P10F-1 IZMX40N3-P10W IZMX40N3-P12F-1 IZMX40N3-P12W IZMX40N3-P16F-1 IZMX40N3-P16W IZMX40N3-P20F-1 IZMX40N3-P20W IZMX40N3-P25F-1 IZMX40N3-P25W IZMX40N3-P32F-1 IZMX40N3-P32W IZMX40N3-P40F-1 IZMX40N3-P40W / IZMX40H3-P08F-1 IZMX40H3-P08W IZMX40H3-P10F-1 IZMX40H3-P10W IZMX40H3-P12F-1 IZMX40H3-P12W IZMX40H3-P16F-1 IZMX40H3-P16W IZMX40H3-P20F-1 IZMX40H3-P20W IZMX40H3-P25F-1 IZMX40H3-P25W IZMX40H3-P32F-1 IZMX40H3-P32W IZMX40H3-P40F-1 IZMX40H3-P40W

26 18 Vzduchové jističe IZMX Základní provedení IZMX40 V, 4pólové Vypínací Jmenovitý Rozsah Pevné provedení Výsuvné provedení schopnost proud nastavení Základna výsuvného provedení IZMX-CAS Nadproudová Zkratová spoušť se objednává samostatně. spoušť I cu =I cs I n = I u I r Zpožděná Nezpožděná Typové označení Typové označení Bal. Objednací číslo Objednací číslo (ks) ka/ka A A I sd = I r x... I i = I n x... I I Jističe se selektivní spouští Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 4pólové 66/ , , OFF IZMX40B4-V08F-1 IZMX40B4-V08W IZMX40B4-V10F-1 IZMX40B4-V10W IZMX40B4-V12F-1 IZMX40B4-V12W IZMX40B4-V16F-1 IZMX40B4-V16W IZMX40B4-V20F-1 IZMX40B4-V20W IZMX40B4-V25F-1 IZMX40B4-V25W IZMX40B4-V32F-1 IZMX40B4-V32W IZMX40B4-V40F-1 IZMX40B4-V40W / IZMX40N4-V08F-1 IZMX40N4-V08W IZMX40N4-V10F-1 IZMX40N4-V10W IZMX40N4-V12F-1 IZMX40N4-V12W IZMX40N4-V16F-1 IZMX40N4-V16W IZMX40N4-V20F-1 IZMX40N4-V20W IZMX40N4-V25F-1 IZMX40N4-V25W IZMX40N4-V32F-1 IZMX40N4-V32W IZMX40N4-V40F-1 IZMX40N4-V40W / IZMX40H4-V08F-1 IZMX40H4-V08W IZMX40H4-V10F-1 IZMX40H4-V10W IZMX40H4-V12F-1 IZMX40H4-V12W IZMX40H4-V16F-1 IZMX40H4-V16W IZMX40H4-V20F-1 IZMX40H4-V20W IZMX40H4-V25F-1 IZMX40H4-V25W IZMX40H4-V32F-1 IZMX40H4-V32W IZMX40H4-V40F-1 IZMX40H4-V40W

27 Vzduchové jističe IZMX Základní provedení IZMX40 P, 4pólové 19 Vypínací Jmenovitý Rozsah Pevné provedení Výsuvné provedení schopnost proud nastavení Základna výsuvného provedení IZMX-CAS Nadproudová Zkratová spoušť se objednává samostatně. spoušť I cu =I cs I n = I u I r Zpožděná Nezpožděná Typové označení Typové označení Bal. Objednací číslo Objednací číslo (ks) ka/ka A A I sd = I r x... I i = I n x... I I Jistič s univerzální spouští a měřicími funkcemi Pro měření napětí je nutné použít napěťový transformátor IZMX-PXR-PTM-1. Postačuje na napájení 1-16 jističů. Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 4pólové 66/ , , OFF IZMX40B4-P08F-1 IZMX40B4-P08W IZMX40B4-P10F-1 IZMX40B4-P10W IZMX40B4-P12F-1 IZMX40B4-P12W IZMX40B4-P16F-1 IZMX40B4-P16W IZMX40B4-P20F-1 IZMX40B4-P20W IZMX40B4-P25F-1 IZMX40B4-P25W IZMX40B4-P32F-1 IZMX40B4-P32W IZMX40B4-P40F-1 IZMX40B4-P40W / IZMX40N4-P08F-1 IZMX40N4-P08W IZMX40N4-P10F-1 IZMX40N4-P10W IZMX40N4-P12F-1 IZMX40N4-P12W IZMX40N4-P16F-1 IZMX40N4-P16W IZMX40N4-P20F-1 IZMX40N4-P20W IZMX40N4-P25F-1 IZMX40N4-P25W IZMX40N4-P32F-1 IZMX40N4-P32W IZMX40N4-P40F-1 IZMX40N4-P40W / IZMX40H4-P08F-1 IZMX40H4-P08W IZMX40H4-P10F-1 IZMX40H4-P10W IZMX40H4-P12F-1 IZMX40H4-P12W IZMX40H4-P16F-1 IZMX40H4-P16W IZMX40H4-P20F-1 IZMX40H4-P20W IZMX40H4-P25F-1 IZMX40H4-P25W IZMX40H4-P32F-1 IZMX40H4-P32W IZMX40H4-P40F-1 IZMX40H4-P40W

28 20 Vzduchové vypínače INX Základní provedení INX40..., 3pólové Jmenovitá Jmenovitý proud Jmenovitý Pevné provedení Výsuvné provedení zkratová = Jmenovitý krátkodobý Základna výsuvného provedení IZMX-CAS zapínací trvalý proud výdržný proud se objednává samostatně. schopnost při 50/60 Hz 440 V 50/60 Hz I n = I u t = 1 s Typové označení Typové označení Bal. I cm A I cw Objednací číslo Objednací číslo (ks) ka ka Vzduchové vypínače INX40 Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 3pólové INX40B3-08F-1 INX40B3-08W INX40B3-10F-1 INX40B3-10W INX40B3-12F-1 INX40B3-12W INX40B3-16F-1 INX40B3-16W INX40B3-20F-1 INX40B3-20W INX40B3-25F-1 INX40B3-25W INX40B3-32F-1 INX40B3-32W INX40B3-40F-1 INX40B3-40W INX40N3-08F-1 INX40N3-08W INX40N3-10F-1 INX40N3-10W INX40N3-12F-1 INX40N3-12W INX40N3-16F-1 INX40N3-16W INX40N3-20F-1 INX40N3-20W INX40N3-25F-1 INX40N3-25W INX40N3-32F-1 INX40N3-32W INX40N3-40F-1 INX40N3-40W

29 Vzduchové vypínače INX Základní provedení INX40..., 4pólové 21 Jmenovitá Jmenovitý proud Jmenovitý Pevné provedení Výsuvné provedení zkratová = Jmenovitý krátkodobý Základna výsuvného provedení IZMX-CAS zapínací trvalý proud výdržný proud se objednává samostatně. schopnost při 50/60 Hz 440 V 50/60 Hz I n = I u t = 1 s Typové označení Typové označení Bal. I cm A I cw Objednací číslo Objednací číslo (ks) ka ka Vzduchové vypínače INX40 Sady hlavních svorek se objednávají samostatně. Viz. strana 27. 4pólové INX40B4-08F-1 INX40B4-08W INX40B4-10F-1 INX40B4-10W INX40B4-12F-1 INX40B4-12W INX40B4-16F-1 INX40B4-16W INX40B4-20F-1 INX40B4-20W INX40B4-25F-1 INX40B4-25W INX40B4-32F-1 INX40B4-32W INX40B4-40F-1 INX40B4-40W INX40N4-08F-1 INX40N4-08W INX40N4-10F-1 INX40N4-10W INX40N4-12F-1 INX40N4-12W INX40N4-16F-1 INX40N4-16W INX40N4-20F-1 INX40N4-20W INX40N4-25F-1 INX40N4-25W INX40N4-32F-1 INX40N4-32W INX40N4-40F-1 INX40N4-40W

30 22 Vzduchové jističe IZMX Elektronické spouště IZMX-PXRV..., IZMX-PXRP... Typ Pro použití Ochrana před ARMS Vestavěná Typové označení Bal. s zemním komunikace Objednací číslo (ks) spojením 1) ModBUS (T) (A) (M) Doplňkové funkce pro spoušť typu V (s ochrannými funkcemi LSI, měřením proudu a zónovým selektivním blokováním ZSI) Ochrana před zemním spojením je programovatelná a může být nastavena jako ochrana nebo alarm. Ochrana před zemním spojením IZMX...-V... +IZMX-PXRV-T ARMS IZMX...-V... +IZMX-PXRV-A Vestavěná Modbus komunikace IZMX...-V... +IZMX-PXRV-M Ochrana před zemním spojením IZMX...-V... +IZMX-PXRV-TA-1 1 a ARMS Ochrana před zemním spojením IZMX...-V... +IZMX-PXRV-TM-1 1 a vestavěná Modbus komunikace ARMS a vestavěná Modbus IZMX...-V... +IZMX-PXRV-AM-1 1 komunikace Ochrana před zemním spojením, ARMS IZMX...-V... +IZMX-PXRV-TAM-1 1 a vestavěná Modbus komunikace Doplňkové funkce pro spoušť typu P (s ochrannými funkcemi LSI, měřícími funkcemi 2), zónovým selektivním blokováním ZSI a vestavěnou Modbus komunikací) Ochrana před zemním spojením IZMX...-P... +IZMX-PXRP-T ARMS IZMX...-P... +IZMX-PXRP-A Ochrana před zemním spojením a ARMS IZMX...-P... +IZMX-PXRP-TA Náhradní spoušť typu V (s ochrannými funkcemi LSI, měřením proudu a zónovým selektivním blokováním ZSI) IZMX...-V... IZMX-PXRV Ochrana před zemním spojením IZMX...-V... IZMX-PXRV-T ARMS IZMX...-V... IZMX-PXRV-A Vestavěná Modbus komunikace IZMX...-V... IZMX-PXRV-M Ochrana před zemním spojením a ARMS IZMX...-V... IZMX-PXRV-TA Ochrana před zemním spojením IZMX...-V... IZMX-PXRV-TM-1 a vestavěná Modbus komunikace ARMS a vestavěná IZMX...-V... IZMX-PXRV-AM-1 1 Modbus komunikace Ochrana před zemním spojením, ARMS IZMX...-V... IZMX-PXRV-TAM-1 1 a vestavěná Modbus komunikace Náhradní spoušť typu P (s ochrannými funkcemi LSI, měřícími funkcemi 2), zónovým selektivním blokováním ZSI a vestavěnou ModBUS komunikací) IZMX...-P... IZMX-PXRP Ochrana před zemním spojením IZMX...-P... IZMX-PXRP-T ARMS IZMX...-P... IZMX-PXRP-A Ochrana před zemním spojením a ARMS IZMX...-P... IZMX-PXRP-TA Poznámky 1) U 3-pólového jističe je potřeba připojit externí proudový senzor pro N-pól. 2) Měřící funkce vyžadují použití jednoho externího napěťového transformátoru...ptm pro 1-16 jističů. Položky bez symbolu + slouží jako náhradní díly, nebo pro upgrade jističe. Položky značené symbolem + jsou nainstalovány a zapojeny ve výrobě.

31 Vzduchové jističe IZMX, vzduchové vypínače INX Elektrické příslušenství IZMX-OTS, IZMX-TI, IZMX-RA, IZMX-RR 23 Jmenovité Pro použití s Typové označení Bal. napětí Objednací číslo (ks) U s V Signalizační kontakty vybavení nadproudem Signalizační kontakty vybavení nadproudem (OTS), obsahuje 2 přepínací kontakty. IZMX16..., +IZMX-OTS-1 1 IZMX IZMX16... IZMX-OTS IZMX40... IZMX-OTS Indikátor vybavení spouští s blokovací funkcí Součast dodávky jističe. Po vybavení jističe je možné opětovné zapnutí až po manuálním resetu. Lze kombinovat se signalizačními kontakty vybavení nadproudem (OTS) a funkcí dálkového resetu. IZMX16... IZMX-TI IZMX40... IZMX-TI Automatický reset Přístroj neobsahuje mechanický indikátor blokovacího stavu (červený terčík). Po vybavení není jistič blokován proti opětovnému zapnutí. Lze kombinovat se signalizačními kontakty vybavení (OTS). Nelze kombinovat s dálkovým resetem. IZMX IZMX-RA-1 1 IZMX IZMX16... IZMX-RA IZMX40..., IZMX-RA Dálkový reset Umožňuje zapnout jistič v případě vybavení spouští. Elektrickým signálem jsou resetovány signalizační kontakty vybavení spouští a červený indikátor blokovacího stavu. 24 V DC IZMX IZMX-RR24DC V AC/DC IZMX IZMX-RR110AD V AC/DC IZMX IZMX-RR230AD V DC IZMX40... IZMX-RR24DC V AC/DC IZMX40..., IZMX-RR110AD V AC IZMX40..., IZMX-RR230AD

32 24 Vzduchové jističe IZMX, vzduchové vypínače INX Příslušenství pro elektronické spouště Popis Pro použití s Typové označení Bal. Objednací číslo (ks) Napěťový transformátor Externí napěťový transformátor pro jističe IZMX16 IZMX-PXR-PTM-1 1 vybavené spouští typu P. Umožňuje připojit IZMX jističů do maximální vzdálenosti 75 m. Napájecí zdroj Volitelné příslušenství pro napájení spouště IZMX16 IZMX-DT-PS-1 1 pokud není jistič v provozu a jsou vyžadovány: IZMX informace z displeje - test jističe s vybavením I n redukční klíč Slouží pro změnu hodnoty jmenovitého proudu jističe I n IZMX16 IZM-RP-PXR-1 1 pokud je potřeba nastavit hodnotu I r nižší jako 0,4 I n. IZMX Externí proudové senzory pro N-pól, pro 3-pólové jističe Pro řadu IZMX16 IZMX16 IZMX-CT16-N-1 1 Externí proudový senzor pro detekci zemního spojení 3-pólovým jističem ve čtyřvodičové síti. Pro řadu IZMX40 IZMX40 IZMX-CT40-N-1 1 Externí proudový senzor pro detekci zemního spojení 3-pólovým jističem ve čtyřvodičové síti. Senzor pro detekci zemního spojení Diferenciální senzor pro IZMX16 IZMX16 IZMX-CT-NGS-1 1 pro ukončení kabelem. IZMX Měření zpětného proudu pro jističe. Pro IZMX16 a IZMX40 Komunikační moduly Externí komunikační moduly obsahují kabeláž pro propojení s jističem. Profibus IZMX-PCAM Ethernet IZMX-ECAM Modbus IZMX-MCAM Kabeláž pro připojení komunikačních modulů (náhradní díl). IZMX-CAM-CAB

33 Vzduchové jističe IZMX, vzduchové vypínače INX Základny výsuvného provedení IZMX-CAS, 3/4pólové 25 Pro použití s Typové označení Typové označení Bal. Objednací číslo Objednací číslo (ks) 3pólové 4pólové Základny výsuvného provedení Dodávka obsahuje kryt zhášecích komor Základny pro objednání společně s jističem INX16 W +IZMX-CAS IZMX-CAS IZMX16 W až do 1600 A INX40 W +IZMX-CAS IZMX-CAS IZMX40 W až do 2000 A INX40 W +IZMX-CAS IZMX-CAS IZMX40 W A INX40 W +IZMX-CAS IZMX-CAS IZMX40 W A INX40 W +IZMX-CAS IZMX-CAS IZMX40 W A Základny výsuvného provedení Základna je vybavena úplnou sadou svorek pomocných obvodů Základny pro samostatné objednání INX16 W IZMX-CAS SEC-1 IZMX-CAS SEC-1 1 (náhradní díl) IZMX16 W až do 1600 A INX40 W IZMX-CAS SEC-1 IZMX-CAS SEC-1 1 IZMX40 W až do 2000 A INX40 W IZMX-CAS SEC-1 IZMX-CAS SEC-1 1 IZMX40 W A INX40 W IZMX-CAS SEC-1 IZMX-CAS SEC-1 1 IZMX40 W A INX40 W IZMX-CAS SEC-1 IZMX-CAS SEC-1 1 IZMX40 W A Základny výsuvného provedení Základna není vybavena svorkami pomocných INX16 W IZMX-CAS IZMX-CAS obvodů. Potřeba doplnit dle zvoleného IZMX16 W příslušenství. až do 1600 A Základny pro samostatné objednání INX40 W IZMX-CAS IZMX-CAS (náhradní díl) IZMX40 W až do 2000 A INX40 W IZMX-CAS IZMX-CAS IZMX40 W A INX40 W IZMX-CAS IZMX-CAS IZMX40 W A INX40 W IZMX-CAS IZMX-CAS IZMX40 W A Sety dvojitých pomocných svorek Maximální počet pro...cas16... je 14 modulů,...cas40... je 24 modulů Dvojité pomocné svorky IZMX-CAS... IZMX-SEC-TB2-W moduly Dvojité pomocné svorky IZMX-CAS... IZMX-SEC-TB12-W modulů

34 26 Vzduchové jističe IZMX, vzduchové vypínače INX Příslušenství pro základny výsuvného provedení IZMX-SH, IZMX-CS Počet pólů Pro použití s Typové označení Bal. Objednací číslo (ks) Izolační kryt kontaktů Je-li jistič/vypínač vyjmut ze základny výsuvného provedení, pak izolační kryt automaticky zakryje hlavní kontakty, které mohou být pod napětím. Kryt obsahuje 2,5 mm otvory pro měření napětí. IP20. 3 (+)IZMX +IZMX-SH CAS (+)IZMX IZMX-SH CAS (+)IZMX +IZMX-SH CAS (+)IZMX IZMX-SH CAS (+)IZMX +IZMX-SH CAS (+)IZMX IZMX-SH CAS (+)IZMX +IZMX-SH CAS (+)IZMX IZMX-SH CAS Signalizační kontakty výsuvného provedení Přepínací kontakt pro pozice Odpojeno / Test / Připojeno. Montáž na levou stranu základny. (+)IZMX +IZMX-CS CAS (+)IZMX IZMX-CS CAS Montáž na levou stranu základny. (+)IZMX +IZMX-CS CAS Montáž na levou a/nebo (+)IZMX IZMX-CS pravou stranu základny. CAS Sada pro blokování jističe ve vysunuté pozici Zámek slouží pro uzamknutí jističe v pozici odpojeno (disconnected). Pro typ zámku Ronis, (+)IZMX IZMX-KLPC-RONIS bez zámkové vložky a klíče. CAS Pro typ zámku CES, bez zámkové vložky (+)IZMX IZMX-KLPC-CES a klíče. CAS Pro typ zámku Castell, bez zámkové vložky (+)IZMX IZMX-KLPC-CASTELL a klíče. CAS Pro typ zámku Kirk, bez zámkové vložky (+)IZMX IZMX-KLPC-KIRK a klíče. CAS Ovládací páka výsuvného provedení Jedná se o náhradní díl. Ovládací páka je standardně IZMX16 - W IZMX-LT součástí jističe ve výsuvném provedení. INX16 - W IZMX40 - W IZMX-LT INX40 - W Moduly pomocných svorek Výměnný set pomocných svorek pro základny vyrobeny před Zářím 2016 (nemají v označení -1 na konci ). Umožňují osazení nového jističe do staré základny (nové jističe mají v označení -1 na konci). (+) IZMX IZMX-SEC-KIT-W CAS16... old (+) IZMX IZMX-SEC-KIT-W CAS40... old Poznámky Doporučené typy cylindrických vložek: Ronis: # B CES: Vložka #5256-LAG; Klíč #90134 Castell: Vložka #CL1019, upravená na 90 stupňů; Klíč #FKV4-NI Kirk: #KC40

35 I n A Vzduchové jističe IZMX, vzduchové vypínače INX Sady svorek IZMX-T(H)(F)(V), IZMX-SEC 27 Typ připojení Jmenovitý Počet Pro použití s Typové označení Bal. proud pólů Objednací číslo (ks) Sady hlavních svorek Jističe IZMX16 a vypínače INX16 nejsou vybaveny připojovacími svorkami, nutno objednat některý z následujících typů. 1 sada obsahuje horní i dolní svorky v počtu potřebném pro daný typ přístroje (3-pól = 6, 4-pól = 8). Univerzální provedení IZMX16, IZMX-CAS IZMX-THV Svislé i vodorovné připojení INX IZMX16, IZMX-CAS164.. IZMX-THV INX Univerzální provedení IZMX16, IZMX-CAS163.. IZMX-THVL Svislé i vodorovné připojení INX prodloužené IZMX16, IZMX-CAS164.. IZMX-THVL INX Univerzální provedení IZMX40, IZMX-CAS403.. IZMX-THV Svislé i vodorovné připojení INX IZMX40, IZMX-CAS404.. IZMX-THV INX Vodorovné připojení IZMX40, IZMX-CAS403.. IZMX-TH INX IZMX40, IZMX-CAS404.. IZMX-TH INX Svislé připojení IZMX40, IZMX-CAS403.. IZMX-TV INX IZMX40, IZMX-CAS404.. IZMX-TV INX Čelní připojení pro pevné IZMX16, IZMX-CAS163 IZMX-TF i výsuvné provedení. INX IZMX16, IZMX-CAS164 IZMX-TF INX Čelní připojení IZMX40 F IZMX-TF F-1 1 pro pevné provedení. INX40 F IZMX40 F IZMX-TF F-1 1 INX40 F IZMX40 F IZMX-TF F-1 1 INX40 F IZMX40 F IZMX-TF F-1 1 INX40 F IZMX40 F IZMX-TF F-1 1 INX40 F IZMX40 F IZMX-TF F-1 1 INX40 F Čelní připojení IZMX-CAS403.. IZMX-TF W-1 1 pro výsuvné provedení Sety dvojitých pomocných svorek pro pevné provedení jističe Maximální počet pro...x16... je 14 modulů,...x40... je 24 modulů IZMX-CAS403.. IZMX-TF W IZMX-CAS403.. IZMX-TF W IZMX-CAS404.. IZMX-TF W IZMX-CAS404.. IZMX-TF W IZMX-CAS404.. IZMX-TF W Dvojité pomocné svorky, IZMX16 F, INX16 F IZMX-SEC-TB2-F moduly IZMX40 F, INX40 F Dvojité pomocné svorky, IZMX16 F, INX16 F IZMX-SEC-TB12-F modulů IZMX40 F, INX40 F

36 28 Vzduchové jističe IZMX, vzduchové vypínače INX Motorové pohony IZMX-M Jmenovité napětí Pro použití s Typové označení Bal. Objednací číslo (ks) Motorové pohony U s V Motorový pohon slouží pro natažení pružiny střadače; pro dálkové i místní ovládání. Včetně signalizačního kontaktu nastřádáno. Pro řadu IZMX16 24 V DC IZMX16 +IZMX-M16-24DC-1 1 INX V DC IZMX16 IZMX-M16-24DC-1 1 INX V DC IZMX16 +IZMX-M16-48DC-1 1 INX V DC IZMX16 IZMX-M16-48DC-1 1 INX V DC IZMX16 +IZMX-M16-60DC-1 1 INX V DC IZMX16 IZMX-M16-60DC-1 1 INX V AC 50/60 Hz IZMX16 +IZMX-M16-110AD V DC INX V AC 50/60 Hz IZMX16 IZMX-M16-110AD V DC INX V AC 50/60 Hz IZMX16 +IZMX-M16-230AD V DC INX V AC 50/60 Hz IZMX16 IZMX-M16-230AD V DC INX Pro řadu IZMX40 24 V DC IZMX40 +IZMX-M40-24DC-1 1 INX V DC IZMX40 IZMX-M40-24DC-1 1 INX V DC IZMX40 +IZMX-M40-48DC-1 1 INX V DC IZMX40 IZMX-M40-48DC-1 1 INX V DC IZMX40 +IZMX-M40-60DC-1 1 INX V DC INX40 IZMX-M40-60DC-1 IZMX V AC 50/60 Hz IZMX40 +IZMX-M40-110AD V DC INX V AC 50/60 Hz IZMX40 IZMX-M40-110AD V DC INX V AC 50/60 Hz IZMX40 +IZMX-M40-230AD V DC INX V AC 50/60 Hz IZMX40 IZMX-M40-230AD V DC INX

37 Vzduchové jističe IZMX, vzduchové vypínače INX Napěťové spouště IZMX-ST, IZMX-STS 29 Jmenovité napětí Pro použití s Typové označení Bal. Objednací číslo (ks) Vypínací spouště U s V Trvale zatížitelná. Pro dálkové vypnutí, nebo blokování ve vypnutém stavu. Lze kombinovat s podpěťovou spouští, nebo druhou vypínací spouští. 24 V DC IZMX16..., IZMX IZMX-ST24DC-1 1 INX16..., INX V DC IZMX16..., IZMX40... IZMX-ST24DC-1 1 INX16..., INX V DC IZMX16..., IZMX IZMX-ST48DC-1 1 INX16..., INX V DC IZMX16..., IZMX40... IZMX-ST48DC-1 1 INX16..., INX V DC IZMX16..., IZMX IZMX-ST60DC-1 1 INX16..., INX V DC IZMX16..., IZMX40... IZMX-ST60DC-1 1 INX16..., INX V AC/DC IZMX16..., IZMX IZMX-ST110AD-1 1 INX16..., INX V AC/DC IZMX16..., IZMX40... IZMX-ST110AD-1 1 INX16..., INX V AC/DC IZMX16..., IZMX IZMX-ST230AD-1 1 INX16..., INX V AC/DC IZMX16..., IZMX40... IZMX-ST230AD-1 1 INX16..., INX Druhé vypínací spouště Trvale zatížitelná. Pro dálkové vypnutí, nebo blokování ve vypnutém stavu. Nelze kombinovat s podpěťovou spouští. 24 V DC IZMX16..., IZMX IZMX-STS24DC-1 1 INX16..., INX V DC IZMX16..., IZMX IZMX-STS48DC-1 1 INX16..., INX V DC IZMX16..., IZMX IZMX-STS60DC-1 1 INX16..., INX V AC/DC IZMX16..., IZMX IZMX-STS110AD-1 1 INX16..., INX V AC/DC IZMX16..., IZMX IZMX-STS230AD-1 1 INX16..., INX

38 30 Vzduchové jističe IZMX, vzduchové vypínače INX Elektrické příslušenství IZMX-UVR(-TD), IZMX-AS Jmenovité napětí Pro použití s Typové označení Bal. Objednací číslo (ks) Podpěťové spouště U s V Trvale zatížitelná. Pro dálkové vypnutí, nebo blokování ve vypnutém stavu. Nelze kombinovat s druhou vypínací spouští (STS). 24 V DC IZMX16..., IZMX IZMX-UVR24DC-1 1 INX16..., INX V DC IZMX16..., IZMX40... IZMX-UVR24DC-1 1 INX16..., INX V DC IZMX16..., IZMX IZMX-UVR48DC-1 1 INX16..., INX V DC IZMX16..., IZMX40... IZMX-UVR48DC-1 1 INX16..., INX V DC IZMX16..., IZMX IZMX-UVR60DC-1 1 INX16..., INX V DC IZMX16..., IZMX40... IZMX-UVR60DC-1 1 INX16..., INX V AC/DC IZMX16..., IZMX IZMX-UVR110AD-1 1 INX16..., INX V AC/DC IZMX16..., IZMX40... IZMX-UVR110AD-1 1 INX16..., INX V AC IZMX16..., IZMX IZMX-UVR230AD V DC INX16..., INX V AC IZMX16..., IZMX40... IZMX-UVR230AD V DC INX16..., INX Zpožďovací moduly podpěťových spouští Pro kombinaci s podpěťovou spouští. Nastavitelné zpoždění: 0,1 s, 0,5 s, 1,0 s, 2,0 s. Pouze v kombinaci 120 V AC IZMX16..., IZMX40... IZM-UVR-TD-120AC-1 1 s podpěťovou spouští INX16..., INX IZMX-UVR110AD. Pouze v kombinaci 230 V AC IZMX16..., IZMX40... IZM-UVR-TD-230AC-1 1 s podpěťovou spouští INX16..., INX IZMX-UVR230AD. Pomocné kontakty Standardní pomocné kontakty pro signalizaci stavu ON OFF. Základní přístroj již obsahuje 2 přepínací kontakty. AS22 IZMX16: Lze přidat 2 další pomocné kontakty. IZMX40: Lze přidat až 10 dalších pomocných kontaktů. Pomocné kontakty IZMX16..., IZMX IZMX-AS zap. / vyp. INX16..., INX Pomocné kontakty IZMX IZMX-AS zap. / vyp. INX Pomocné kontakty IZMX IZMX-AS zap. / vyp. INX Pomocné kontakty IZMX IZMX-AS zap. / vyp. INX Pomocné kontakty IZMX IZMX-AS zap. / vyp. INX Pomocné kontakty IZMX16... IZMX-AS zap. / vyp. INX Pomocné kontakty IZMX40... IZMX-AS zap. / vyp. INX

39 Vzduchové jističe IZMX, vzduchové vypínače INX Napěťové spouště IZMX-SR, IZMX-LCS 31 Jmenovité napětí Pro použití s Typové označení Bal. Objednací číslo (ks) Zapínací spouště U s V Trvale zatížitelná. Bez signalizačního kontaktu připraven k zapnutí. 24 V DC IZMX16..., IZMX IZMX-SR24DC-1 1 INX16..., INX V DC IZMX16..., IZMX40... IZMX-SR24DC-1 1 INX16..., INX V DC IZMX16..., IZMX IZMX-SR48DC-1 1 INX16..., INX V DC IZMX16..., IZMX40... IZMX-SR48DC-1 1 INX16..., INX V DC IZMX16..., IZMX IZMX-SR60DC-1 1 INX16..., INX V DC IZMX16..., IZMX40... IZMX-SR60DC-1 1 INX16..., INX V AC/DC IZMX16..., IZMX IZMX-SR110AD-1 1 INX16..., INX V AC/DC IZMX16..., IZMX40... IZMX-SR110AD-1 1 INX16..., INX V AC/DC IZMX16..., IZMX IZMX-SR230AD-1 1 INX16..., INX V AC/DC IZMX16..., IZMX40... IZMX-SR230AD-1 1 INX16..., INX Signalizační kontakty připraveno k zapnutí 1 přepínací kontakt Pouze v kombinaci se zapínací spouští. Propojeno s pomocnými svorkami pro externí signalizaci. IZMX16..., IZMX IZMX-LCS-1 1 INX16..., INX IZMX16..., IZMX40... IZMX-LCS-1 1 INX16..., INX Propojen přímo k zapínací spoušti pro automatické zapnutí jističe pokud je jistič připraven k zapnutí IZMX16..., IZMX IZMX-LCS-SR-1 1 INX16..., INX IZMX16..., IZMX40... IZMX-LCS-SR-1 1 INX16..., INX

40 32 Vzduchové jističe IZMX, vzduchové vypínače INX Mechanické příslušenství IZMX-OC, IZMX-PLPC, IZMX-KLP-SO Pro použití s Typové označení Bal. Objednací číslo (ks) Počitadlo spínacích cyklů Pro záznam počtu spínacích cyklů ZAP-VYP. Možno použít i bez motorového pohonu. IZMX16,IZMX40 +IZMX-OC-1 1 INX16..., INX IZMX16 IZMX-OC INX IZMX40 IZMX-OC INX Uzamykatelné kryty ovládacích tlačítek Zabraňují neoprávněnému přístupu k ovládacím tlačítkům. P = Plastový IZMX16, IZMX40 +IZMX-PLPC-P-1 1 INX16..., INX IZMX16 IZMX-PLPC16-P-1 1 INX IZMX40 IZMX-PLPC40-P-1 1 INX M = Kovový IZMX16, IZMX40 +IZMX-PLPC-M-1 1 INX16..., INX IZMX16 IZMX-PLPC16-M-1 1 INX IZMX40 IZMX-PLPC40-M-1 1 INX OFF = Bezpečné vypnutí; zapnutí není možné IZMX16, IZMX40 +IZMX-PLPC-M-OFF-1 1 ani pomocí zapínací spouště INX16..., INX IZMX16 IZMX-PLPC16-M-OFF-1 1 INX IZMX40 IZMX-PLPC40-M-OFF-1 1 INX Sady pro blokování v poloze VYP Bezpečnostní zámek blokuje přístroj ve vypnuté (OFF) poloze. Blokování funguje pro místní i dálkové ovládání. Instalační sady, bez zámkové vložky a klíče. Pro typ zámku Ronis, bez zámkové vložky a klíče. IZMX16, IZMX40 IZMX-KLP-SO-RONIS-1 1 INX16, INX Pro typ zámku CES, bez zámkové vložky a klíče. IZMX16, IZMX40 IZMX-KLP-SO-CES-1 1 INX16, INX Pro typ zámku Castell, bez zámkové vložky a klíče. IZMX16, IZMX40 IZMX-KLP-SO-CASTELL-1 1 INX16, INX Pro typ zámku Kirk, bez zámkové vložky a klíče. IZMX16, IZMX40 IZMX-KLP-SO-KIRK-1 1 INX16, INX Poznámky Doporučené typy cylindrických vložek: Ronis: # B CES: Vložka #5256-LAG; Klíč #90134 Castell: Vložka #CL1019, upravený na 90 ; Klíč #FKV4-NI Kirk: #KC40

41 Vzduchové jističe IZMX, vzduchové vypínače INX Mechanické příslušenství IZMX-DI, IZMX-IB, IZMX-DC, IZMX-DEG 33 Typ připojení Pro použití s Typové označení Bal. Objednací číslo (ks) Blokovací zařízení proti otevření dveří rozváděče Pokud je jistič zapnutý dveře rozvádeče jsou blokovány nebo Jistič je blokován ve vypnuté poloze pokud jsou dveře rozvádeče otevřené. R = dveře po pravé straně obsluhy jsou blokovány IZMX16...W IZMX-DI16ON-RW-1 1 INX16...W IZMX16...W IZMX-DI16ON-LW-1 1 INX16...W IZMX40...W IZMX-DI40ON-RW-1 1 INX40...W IZMX40...W IZMX-DI40ON-LW-1 1 INX40...W Dveře jsou blokovány pokud není jistič v pozici Odpojeno. IZMX-CAS40 IZMX-DI40-W Mechanické kódování mezi jističem a základnou výsuvného provedení Náhradní díl. Mechanické kódování je standardní IZMX16 W IZMX-CRB-1 1 součástí přístrojů ve výsuvném provedení. INX16 W Mechanické kódování mezi jističem a základnou IZMX40 W výsuvného provedení zabraňuje jejich nedovolené INX40 W kombinaci. Kryt výřezu ve dveřích (náhradní díl) Náhradní kryt výřezu ve dveřích s těsněním IP31 pro INX... nebo IZMX... Součást dodávky jističe IZMX16 F IZMX-DEG16-F-1 1 INX16 F IZMX40 F IZMX-DEG40-F-1 1 INX40 F Součást dodávky základny IZMX-CAS16... IZMX-DEG16-W IZMX-CAS40... IZMX-DEG40-W Ochranný kryt, IP55, průhledný Ochranný kryt pro zvýšení krytí. IZMX16 - F IZMX-DC16-F-1 1 INX16 - F IZMX40 - F IZMX-DC40-F-1 1 INX40 - F IZMX-CAS16... IZMX-DC16-W IZMX-CAS40... IZMX-DC40-W Mezifázové bariéry Slouží pro lepší izolační oddělení hlavních 3pole IZMX163...F,...W IZMX-IB svorek. Nejsou součástí standardní dodávky. INX163...F,...W pole IZMX164...F IZMX-IB INX164...F pole IZMX403..F*) IZMX-IB403-F-1 1 INX403...F pole IZMX404...F*) IZMX-IB404-F-1 1 INX404...F pole IZMX403...W*) IZMX-IB403-W-1 1 INX403...W pole IZMX404...W*) IZMX-IB404-W-1 1 INX404...W Poznámky *) Není možné kombinovat s hlavními svorkami do 4000 A IZMX-TH40 (vodorovné připojení).

42 34 Vzduchové jističe IZMX, vzduchové vypínače INX Mechanické příslušenství IZMX-MIL, IZMX-MIL-CAB Pro použití s Typové označení Bal. Objednací číslo (ks) Mechanické blokování Mechanické blokování umožňuje blokovat jističe všech velikostí navzájem a to IZMX16, IZMX40 a IZM63. Pro každý jistič je potřeba vybrat příslusný mechanizmus a doplnit o odpovídající počet bovdenů. Mechanické blokování pro pevné provedení Typ 2: pro dva jističe, jeden pro normální napájení (A), jeden pro záložní napájení (B). Vyžaduje 1 sadu ovládacích bovdenů. Typ 31: pro 3 jističe. Dva jističe pro normální napájení (A+C), jeden pro záložní napájení (B). Jističe A a C mohou být zapnuty pouze je-li B vypnut. Jistič B může být zapnut pouze jsou-li A a C vypnuty. Vyžaduje 2 sady ovládacích bovdenů. nebo Typ 33: pro 3 jističe. Tři jističe pro normální nebo záložní napájení (A, B, C). V daný čas může být sepnut pouze jeden jistič ze tří. Vyžaduje 3 sady ovládacích bovdenů. Typ 32: pro 3 jističe. Dva jističe pro normální napájení (A+C), jeden pro spojku (B). V daný čas mohou být sepnuty jeden nebo dva jističe ze tří. Vyžaduje 3 sady ovládacích bovdenů. IZMX16..., IZMX-MIL2C-F INX IZMX40..., IZMX-MIL2C-F INX IZMX16..., IZMX-MIL3133C-F INX IZMX40..., IZMX-MIL3133C-F INX IZMX16..., IZMX-MIL32C-F INX IZMX40..., IZMX-MIL32C-F INX Mechanické blokování pro výsuvné provedení Typ 2: pro dva jističe, jeden pro normální napájení (A), jeden pro záložní napájení (B). Vyžaduje 1 sadu ovládacích bovdenů. Typ 31: pro 3 jističe. Dva jističe pro normální napájení (A+C), jeden pro záložní napájení (B). Jističe A a C mohou být zapnuty pouze je-li B vypnut. Jistič B může být zapnut pouze jsou-li A a C vypnuty. Vyžaduje 2 sady ovládacích bovdenů. nebo Typ 33: pro 3 jističe. Tři jističe pro normální nebo záložní napájení (A, B, C). V daný čas může být sepnut pouze jeden jistič ze tří. Vyžaduje 3 sady ovládacích bovdenů. Typ 32: pro 3 jističe. Dva jističe pro normální napájení (A+C), jeden pro spojku (B). V daný čas mohou být sepnuty jeden nebo dva jističe ze tří. Vyžaduje 3 sady ovládacích bovdenů. IZMX-CAS16... IZMX-MIL2C-W IZMX-CAS40... IZMX-MIL2C-W IZMX-CAS16... IZMX-MIL3133C-W IZMX-CAS40... IZMX-MIL3133C-W IZMX-CAS16... IZMX-MIL32C-W IZMX-CAS40... IZMX-MIL32C-W Sady ovládacích bovdenů V závislosti na typu blokování je vyžadován příslušný počet ovládacích bovdenů. 1 sada obsahuje 2 ovládací bovdeny mm IZMX-MIL...C-F... IZMX-MIL-CAB IZMX-MIL...C-W mm IZMX-MIL...C-F... IZMX-MIL-CAB IZMX-MIL...C-W mm IZMX-MIL...C-F... IZMX-MIL-CAB IZMX-MIL...C-W mm IZMX-MIL...C-F... IZMX-MIL-CAB IZMX-MIL...C-W

43 Vzduchové jističe IZMX, vzduchové vypínače INX Mechanické blokování - konfigurace IZMX16, INX16, IZMX40, INX40 35 Typ blokování Příklad aplikace Možnosti blokování Mechanické blokování - konfigurace Typ 2 Pro 2 jističe Jeden pro normální napájení (A), jeden pro záložní napájení (B). TR Jistič A může být zapnut pouze v přídě je-li jistič B vypnut a naopak. A Typ blokování: A proti B B A = normální napájení B = záložní napájení A B Typ 31 Pro 3 jističe Dva pro normální napájení, jeden pro záložní napájení. TR1 TR2 Jističe A a C mohou být zapnuty pouze je-li B vypnut. Jistič B může být zapnut pouze jsou-li A a C vypnuty. A B Typ blokování: A, C proti B C A B C Typ 32 Pro 3 jističe Dva jističe pro normální napájení (A+C), jeden pro spojku (B). TR1 TR2 V daný čas mohou být sepnuty jeden nebo dva jističe ze tří. A Typ blokování: 2 proti 1, případně 1 nebo max. 2 ze 3 B C A B C Typ 33 Pro 3 jističe Tři jističe pro normální nebo záložní napájení (A, B, C). A TR1 B C V daný čas může být sepnut pouze jeden jistič ze tří. A B C Typ blokování: 1 proti 2, nebo max. 1 ze 3

44 36 Vzduchové jističe IZMX Přiřazení svorek pomocných obvodů Přiřazení svorek pomocných obvodů pro jističe IZMX ST1 3 + UV1 5 OT1C 7 OT1B 9 ACCY2 11 N1 13 ALMC 15 ALM2 17 G V 21 ZIN 23 ZCOM 25 CMM1 27 CMM3 29 PTVA 31 PTVC 33 MODBA 35 MODBG 37 ACCY5 39 ACCY7 41 EO1 43 SR1 45 C1 47 B1 49 C2 51 C3 53 B3 55 ST2 UV2 C4 - - OT1M ACCY1 ACCY3 N2 ALM1 ALM3 G2 AGND ARMSIN ZOUT CMM2 CMM4 PTVB PTVN MODBB ACCY4 ACCY6 SC EO2 SR2 A1 B2 A2 A3 B4 A , 2 Vypínací spoušť 3, 4 Podpěťová spoušť, (2. vypínací spoušť) 5~7 1. signal.kontakt - vybaveno (OTS) ( 5-COM, 6-ZAP, 7-VYP) 8~10 2. signal.kontakt - vybaveno nadproudem (OTS)/ Dálkový reset (8-VYP, 9-COM, 10-ZAP / 9-RR1, 10-RR2) 11, 12 Externí proudový senzor pro N-pól 13~16 Alarm při přetížení 17, 18 Senzor detekce zemního spojení 19, 20 Externí napájení 24 V DC 21, 23, 24 Zónové selektivní blokování ZSI 20, 22 Aktivace módu údržba ARMS Externí komunikační modul 29~32 Externí napěťový transformátor 33~35 Vestavěná Modbus komunikace 36 ACCY4 (Rezerva) 37~39 Signalizační kontakty připravenosti k zapnutí (37-COM, 38-ZAP, 39-VYP) 40 Informace Nastřádáno 41, 42 Motorový pohon 43, 44 Zapínací spoušť 45~56 Pomocné kontakty ZAP / VYP (C-COM, A-ZAP, B-VYP) Přiřazení svorek pomocných obvodů pro jističe IZMX ST1 UV1 OT1C - - ST2 UV2 OT1M 7 OT2B OT1B 9 OT2M OT2C 11 N2 N1 13 ALM1 ALMC 15 ALM3 ALM2 17 G2 G1 19 AGND +24V 21 ARMSIN ZIN 23 ZOUT ZCOM 25 CMM2 CMM1 27 CMM4 CMM3 29 PTVB PTVA 31 PTVN PTVC 33 MODBB MODBA 35 2CMM2 MODBG 37 2CMM4 2CMM3 39 ARCON1 2CMM1 41 ARCON3 ARCON2 43 RR2 RR , 2 Vypínací spoušť 3, 4 Podpěťová spoušť, (2. vypínací spoušť) 5~7 1. signal.kontakt - vybaveno nadproudem (OTS) (5-COM, 6-ZAP, 7-VYP) 8~10 2. signal.kontakt - vybaveno nadproudem (OTS) (8-VYP, 9-COM, 10-ZAP) 11, 12 Externí proudový senzor pro N-pól 13~16 Alarm při přetížení 17, 18 Senzor detekce zemního spojení 19, 20 Externí napájení 24 V DC 21, 23, 24 Zónové selektivní blokování ZSI 20, 22 Aktivace módu údržba ARMS Externí komunikační modul 29~32 Externí napěťový transformátor 33~35 Vestavěná Modbus komunikace 36~39 Externí komunikační modu (příprava) 40~42 ARCON 43, 44 Dálkový reset 45~48 Rezerva LCM LCC 50 SC LCB E01 SR1 - E02 SR A1 C1 B2 B A2 C2 62 A3 C3 64 B4 B3 A4 C A5 C5 70 B6 B5 72 A6 C6 74 A7 C7 76 B8 B7 78 A8 C8 80 A9 C9 82 B10 B9 84 A10 C10 86 A11 C11 88 B12 B11 90 A12 C ~51 Signalizační kontakty připravenosti k zapnutí (49-COM, 50-ZAP, 51-VYP) 52 Informace Nastřádáno 53, 54 Motorový pohon 55~56 Zapínací spoušť 57~92 Pomocné kontakty ZAP / VYP (C-COM, A-ZAP, B-VYP)

45 Vzduchové jističe IZMX, vzduchové vypínače INX Přiřazení svorek komunikačních obvodů IZMX16, INX16, IZMX40, INX40 37 Čelní pohled na komunikační modul pro Modbus IZMX-MCAM Horní pohled na IZMX-MCAM Zapojení pro dálkové ovládání (Vypínací a zapínací spoušť) Modbus Communications Adapter Module Cat. MCAM Modbus Control Enable Disable Source Ground Integrováno: provozní stav (zapnuto/vypnuto) senzory v jističi Invertující Neinvertující Dálkový reset, ovládací napětí Externí napájení Čelní pohled na komunikační modul proprofibus-dp IZMX-PCAM Horní pohled na IZMX-PCAM Zapojení pro dálkové ovládání (Vypínací a zapínací spoušť) Series NRX PROFIBUS Communications Adapter Module Cat. PCAM PROFIBUS Control Enable Disable Source Ground Integrováno: provozní stav (zapnuto/vypnuto) senzory v jističi Dálkový reset, ovládací napětí Externí napájení Čelní pohled na komunikační modul pro Ethernet IZMX-ECAM Horní pohled na IZMX-ECAM Zapojení pro dálkové ovládání (Vypínací a zapínací spoušť) Dálkový reset, ovládací napětí Series NRX Ethernet Communications Adapter Module Cat. ECAM Ethernet Control Enable Disable Source Ground Integrováno: provozní stav (zapnuto/vypnuto) senzory v jističi Externí napájení Ethernet, Switch nebo připojení na PC

46 38 Vzduchové jističe IZMX Vypínací charakteristiky IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typu V(P) Nadproudová spoušť (L), zapnuta funkce I 2 t Zpožděná zkratová spoušť (S) t [s] x I r Poznámky 1. Nadproudová spoušť reaguje při 110 % I r s tolerancí ± 5 %. I r = (0.4, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 0.95, 1.0) x I n 2. Zpoždění nadproudové spouště je možné nastavit od 0,5 s do 24 s s tolerancí +0% a -30%. 3. Pokud je aktivována tepelná paměť, vypínací časy mohou být kratší. 4. Zpožděná zkratová spoušť reaguje při I k = I sd s tolerancí ±10 %. 5. Zpožděná zkratová spoušť nikdy nezapůsobí rychleji, než zkratová spoušť. 6. Je-li použito zónové selektivní blokování, vypínací čas pro 3-fázový zkrat bude maximálně 75 ms pro 60 Hz a 80 ms pro 50 Hz.

47 Vzduchové jističe IZMX Vypínací charakteristiky 39 IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typu V(P) Zpožděná zkratová spoušť (S), zapnuta funkce I 2 t t [s] x I r Poznámky 1. Nadproudová spoušť reaguje při 110 % I r s tolerancí ± 5 %. I r = (0.4, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 0.95, 1.0) x I n 2. Zpoždění nadproudové spouště je možné nastavit od 0,5 s do 24 s s tolerancí +0% a -30%. 3. Pokud je aktivována tepelná paměť, vypínací časy mohou být kratší. 4. Zpožděná zkratová spoušť reaguje při I k = I sd s tolerancí ±10 %. 5. Zpožděná zkratová spoušť (0.5,0.4,0.3) s při I 2 t ZAP má toleranci +0% a -30%, při zpoždění 0.1 s je tolerance +0% a -40% 6. Zpožděná zkratová spoušť nikdy nezapůsobí rychleji, než zkratová spoušť. 7. Je-li použito zónové selektivní blokování, vypínací čas pro 3-fázový zkrat bude maximálně 75 ms pro 60 Hz a 80 ms pro 50 Hz.

48 40 Vzduchové jističe IZMX Vypínací charakteristiky IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typu V(P) Nadproudová spoušť (L), zapnuta funkce I 0.5 t Zpožděná zkratová spoušť (S) t [s] x I r Poznámky 1. Nadproudová spoušť reaguje při 110 % I r s tolerancí ± 5 %. I r = (0.4, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 0.95, 1.0) x I n 2. Zpoždení nadproudové spouště je možné nastavit od 0,5 s do 24 s s tolerancí +0 % a -30 %. 3. Pokud je aktivována tepelná paměť, vypínací časy mohou být kratší. 4. Zpožděná zkratová spoušť reaguje při I k = I sd s tolerancí ±10 %. 5. Zpožděná zkratová spoušť nikdy nezapůsobí rychleji, než zkratová spoušť. 6. Je-li použito zónové selektivní blokování, vypínací čas pro 3-fázový zkrat bude maximálně 75 ms pro 60 Hz a 80 ms pro 50 Hz.

49 Vzduchové jističe IZMX Vypínací charakteristiky 41 IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typu V(P) Nadproudová spoušť (L), zapnuta funkce I 0.5 t Zpožděná zkratová spoušť (S), zapnuta funkce I 2 t t [s] x I r Poznámky 1. Nadproudová spoušť reaguje při 110 % I r s tolerancí ± 5 %. I r = (0.4, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 0.95, 1.0) x I n 2. Zpoždění nadproudové spouště je možné nastavit od 0,5 s do 24 s s tolerancí +0 % a -30 %. 3. Pokud je aktivována tepelná paměť, vypínací časy mohou být kratší. 4. Zpožděná zkratová spoušť reaguje při I k = I sd s tolerancí ±10 %. 5. Zpožděná zkratová spoušť (0.5,0.4,0.3) s při I 2 t ZAP má toleranci +0% a -30%, při zpoždění 0.1 s je tolerance +0% a -40% 6. Zpožděná zkratová spoušť nikdy nezapůsobí rychleji, než zkratová spoušť. 7. Je-li použito zónové selektivní blokování, vypínací čas pro 3-fázový zkrat bude maximálně 75 ms pro 60 Hz a 80 ms pro 50 Hz.

50 42 Vzduchové jističe IZMX Vypínací charakteristiky IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typu V(P) Nadproudová spoušť (L), zapnuta funkce I 1 t Zpožděná zkratová spoušť (S) t [s] x I r Poznámky 1. Nadproudová spoušť reaguje při 110 % I r s tolerancí ± 5 %. I r = (0.4, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 0.95, 1.0) x I n 2. Zpoždění nadproudové spuště je možné nastavit od 0,5 s do 24 s s tolerancí +0% a -30%. 3. Pokud je aktivována tepelná paměť, vypínací časy mohou být kratší. 4. Zpožděná zkratová spoušť reaguje při I k = I sd s tolerancí ±10 %. 5. Zpožděná zkratová spoušť nikdy nezapůsobí rychleji, než zkratová spoušť. 6. Je-li použito zónové selektivní blokování, vypínací čas pro 3-fázový zkrat bude maximálně 75 ms pro 60 Hz a 80 ms pro 50 Hz.

51 Vzduchové jističe IZMX Vypínací charakteristiky 43 IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typu V(P) Nadproudová spoušť (L), zapnuta funkce I 1 t Zpožděná zkratová spoušť (S), zapnuta funkce I 2 t t [s] x I r Poznámky 1. Nadproudová spoušť reaguje při 110 % I r s tolerancí ± 5 %. I r = (0.4, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 0.95, 1.0) x I n 2. Zpoždění nadproudové spouště je možné nastavit od 0,5 s do 24 s s tolerancí +0% a -30%. 3. Pokud je aktivována tepelná paměť, vypínací časy mohou být kratší. 4. Zpožděná zkratová spoušť reaguje při I k = I sd s tolerancí ±10 %. 5. Zpožděná zkratová spoušť (0.5,0.4,0.3) s při I 2 t ZAP má toleranci +0% a -30%, při zpoždění 0.1 s je tolerance +0% a -40% 6. Zpožděná zkratová spoušť nikdy nezapůsobí rychleji, než zkratová spoušť. 7. Je-li použito zónové selektivní blokování, vypínací čas pro 3-fázový zkrat bude maximálně 75 ms pro 60 Hz a 80 ms pro 50 Hz.

52 44 Vzduchové jističe IZMX Vypínací charakteristiky IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typu V(P) Nadproudová spoušť (L), zapnuta funkce I 4 t Zpožděná zkratová spoušť (S) t [s] x I r Poznámky 1. Nadproudová spoušť reaguje při 110 % I r s tolerancí ± 5 %. I r = (0.4, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 0.95, 1.0) x I n 2. Zpoždění nadproudové spuště je možné nastavit od 0,5 s do 24 s s tolerancí +0% a -30%. 3. Pokud je aktivována tepelná paměť, vypínací časy mohou být kratší. 4. Zpožděná zkratová spoušť reaguje při I k = I sd s tolerancí ±10 %. 5. Zpožděná zkratová spoušť nikdy nezapůsobí rychleji, než zkratová spoušť. 6. Je-li použito zónové selektivní blokování, vypínací čas pro 3-fázový zkrat bude maximálně 75 ms pro 60 Hz a 80 ms pro 50 Hz 7. Časové nastavení zpožděné zkratové spouště při zapnuté funkci I 4 t bude limitováno na maximálně 7 s.

53 Vzduchové jističe IZMX Vypínací charakteristiky 45 IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typ V(P) Nadproudová spoušť (L), zapnuta funkce I 4 t Zpožděná zkratová spoušť (S), zapnuta funkce I 2 t t [s] x I r Poznámky 1. Nadproudová spoušť reaguje při 110 % I r s tolerancí ± 5 %. I r = (0.4, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 0.95, 1.0) x I n 2. Zpoždění nadproudové spouště je možné nastavit od 0,5 s do 24 s s tolerancí +0% a -30%. 3. Pokud je aktivována tepelná paměť, vypínací časy mohou být kratší. 4. Zpožděná zkratová spoušť reaguje při I k = I sd s tolerancí ±10 %. 5. Zpožděná zkratová spoušť (0.5,0.4,0.3) s při zapnuté funkci I 2 t má toleranci +0% a -30%, při zpoždění 0.1 s je tolerance +0% a -40% 6. Zpožděná zkratová spoušť nikdy nezapůsobí rychleji, než zkratová spoušť. 7. Je-li použito zónové selektivní blokování, vypínací čas pro 3-fázový zkrat bude maximálně 75 ms pro 60 Hz a 80 ms pro 50 Hz. 8. Časové nastavení zpožděné zkratové spouště při zapnuté funkci i 4 t bude limitováno na maximálně 7 s.

54 46 Vzduchové jističe IZMX Vypínací charakteristiky IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typ V (P) Ochrana proti zemnímu spojení (G) t [s] x I n Poznámky 1. Ochrana proti zemnímu spojení pro reziduální měření reaguje s tolerancí ±10 % Měření zpětného proudu reaguje s tolerancí ±15%. 2. Při vypnuté funkci I 2 t je tolerance pro všechny t sd (G) +0 ms / -80 ms kromě t sd (G) = 0.1s: +0 / -40 ms. 3. Pokud je aktivována tepelná paměť, vypínací časy mohou být kratší. 4. Je-li použito zónové selektivní blokování, vypínací čas pro 3-fázový zkrat bude maximálně 75 ms pro 60 Hz a 80 ms pro 50 Hz.

55 Vzduchové jističe IZMX Vypínací charakteristiky 47 IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typ V (P) Ochrana proti zemnímu spojení (G), zapnuta funkce I 2 t t [s] x I n Poznámky 1. Ochrana proti zemnímu spojení pro reziduální měření reaguje s tolerancí ±10 % Měření zpětného proudu reaguje s tolerancí ±15%. 2. Pokud je aktivována tepelná paměť, vypínací časy mohou být kratší. 3. Při zapnuté funkci I 2 t se křivka láme v okamžiku I k = 0,625 x I n. 4. Při zapnuté funkci I 2 t je tolerance: t sd (G) = 0.1 s, 0,2 s: +0 / -40% t sd (G) = 0.3 s, 0.4 s, 0.5 s: +0 / -30% 5. Je-li použito zónové selektivní blokování, vypínací čas pro 3-fázový zkrat bude maximálně 75 ms pro 60 Hz a 80 ms pro 50 Hz.

56 48 Vzduchové jističe IZMX Vypínací charakteristiky IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typ V (P) Nezpožděná zkratová spoušť (I), nastavitelná t [s] x I n Poznámky 1. Nezpožděná zkratová spoušť reaguje s tolerancí ±10 %

57 Vzduchové jističe IZMX Vypínací charakteristiky 49 IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typ V (P) Nezpožděná zkratová spoušť (I), okamžité vybavení při vysokém zkratovém proudu t [s] Špičková hodnota asymetrického zkratového proudu [ka] Poznámky 1. Proudová špička 90 ka se vztahuje k normě IEC a UL 489 pro velikost jističe IZMX Proudová špička 167 ka platí pro velikost jističe IZMX40 s mezní vypínací schopností (I cu ) 100 ka a více. 3. Proudová špička 138 ka se vztahuje k normě UL 489 pro velikost jističe IZMX40 s mezní vypínací schopností (I cu ) 85 ka a více. 4. Proudová špička ka se vztahuje k normě UL 489 pro asymetrickou proudovou špičku o velikosti 22.5 násobku jmenovitého proudu jističe. 5. Nezpožděná zkratová spoušť reaguje s tolerancí ±10 % 6. Tato vypínací charakteristika platí pokud je nezpožděná zkratová spoušť nastavena na pozici OFF. 7. Vybavení spouště je indikováno LED diodou označenou "INST" 8. Celkový vypínací čas zahrnuje reakci vypínací spouště, vlastní čas mechanismu jističe potřebný pro rozpojení kontaktů a čas na přerušení zkratového proudu. V grafu jsou zobrazena toleranční pásma.

58 50 Vzduchové jističe IZMX Vypínací charakteristiky IZMX16(40) V(P) PXR20/25 Vypínací charakteristika selektivní spouště typ V (P) ARMS zapnuto (systém pro omezení následků obloukových zkratů při údržbě) t [s] I k [ka] Poznámky 1. Tolerance vybavení při zapnuté funkci ARMS je ±20%. 2. Vybavení jističe při aktivní funkci ARMS je indikováno LED nezpoždené zkratové spouště označenou "INST"

59 Vzduchové jističe IZMX Vypínací charakteristiky 51

60 52 Vzduchové jističe IZMX Tabulka selektivity: předřazený jistič IZMX a přiřazený jistič NZM, bez použití funkce ZSI IZMX16... Tabulka selektivity pro síť 415 V AC Výběr: 1 Mezi předřazeným výkonovým jističem č. 1 a Proud uvedený v tabulce představuje mez selektivity I cc (efektivní přiřazeným výkonovým jističem č. 2 existuje hodnota v ka) selektivita, jestliže v případě zkratu v místě č. 2 Bude-li zkratový proud menší než mez selektivity I cc, vypne pouze vypne jen přiřazený výkonový jistič č. 2. přiřazený jistič. Části systému č. 3 a č. 4 zůstanou nadále Bude-li zkratový proud větší než mez selektivity I cc, vypnou oba jističe. I n : Jmenovitý proud provozuschopné. U výkonových jističů IZMX16, IZMX40 se spouští V, P musí být zpoždění I u : Jmenovitý trvalý proud zpožděné zkratové spouště t sd u předřazeného jističe (v místě č. 1) alespoň I cu : Jmenovitá mezní vypínací o 100 ms větší než u přiřazených jističů (v místě č. 2, 3, 4). Nastavení schopnost nezpožděné zkratové spouště Ii by mělo být OFF, aby mohly jističe vypínat I i : Nastavení nezpožděné zkratové zkratový proud se zpožděním. spouště Předřazený IZMX16...-V..., IZMX16...-P... jistič (1) I n [A] I cu [ka] I i [A]max. OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF Přiřazený I u I cu B N H B N H B N H B N H B N H jistič (2) [A] [ka] Očekávaný zkratový proud Is (ka) NZMB(C)(N) T T T T T T T T T T T T T T T (H)1-A(M) T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T NZMB(C)(N) T T T T T T T T T T T T T T T (H)2-A(M)(V) T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T NZMC(N)(H) T T T T T T T T T T T T T T T 3-A(M)(V) T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T NZMN(H) T T T T T T T T T T T T T T T 4-A(M)(V) T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T Poznámky B = Základní vypínací schopnost, N = Normální vypínací schopnost, H = Vysoká vypínací schopnost, T = Plná selektivita

61 Vzduchové jističe IZMX Tabulka selektivity: předřazený jistič IZMX a přiřazený jistič NZM, bez použití funkce ZSI IZMX IZMX40...-V..., IZMX40...-P OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF B N H B N H B N H B N H B N H B N H B N H B N H Očekávaný zkratový proud Is (ka) T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T Poznámky B = Základní vypínací schopnost, N = Normální vypínací schopnost, H = Vysoká vypínací schopnost, T = Plná selektivita

62 54 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové jističe IZMX IZMX16 Technické údaje Obecné Splňuje požadavky ČSN EN Okolní teplota Skladovací C Provozní C Montážní poloha IZMX16B IZMX16B IZMX16B IZMX16B IZMX16B Kategorie užití B B B B B Stupeň krytí IP31s dveřním rámečkem, IP55 s ochranným krytem Směr toku energie libovolný libovolný libovolný libovolný libovolný Hlavní obvody Jmenovitý proud = Jmenovitý trvalý proud I n = I u A Jmenovitý trvalý proud při 50 C 1) I u A Jmenovitý trvalý proud při 60 C 1) I u A Jmenovitý trvalý proud při 70 C 1) I u A Jmenovité impulsní výdržné napětí U imp V AC Jmenovité provozní napětí, max. U e V AC Kategorie přepětí / stupeň znečištění III/3 III/3 III/3 III/3 III/3 Jmenovité izolační napětí U i V Spínací schopnost Jmenovitá zkratová zapínací schopnost až do 240 V 50/60 Hz I cm ka až do 440 V 50/60 Hz I cm ka až do 690 V 50/60 Hz I cm ka Jmen. krátkodobý výdržný proud 50/60 Hz t = 1 s I cw ka Jmenovitá zkratová vypínací schopnost I cn ČSN EN zkušební cyklus I cu O-t-CO až do 240 V 50/60 Hz I cu ka až do 440 V 50/60 Hz I cu ka až do 690 V 50/60 Hz I cu ka IEC/EN zkušební cyklus I cs O-t-CO-t-CO až do 240 V 50/60 Hz I cs ka až do 440 V 50/60 Hz I cs ka až do 690 V 50/60 Hz I cs ka Manuální spínací čas ZAP nebo VYP ms Spínací časy Doba zapnutí elektricky (pomocí zap. spouště) ms Doba vypnutí elektricky (pomocí vyp. spouště) ms Doba vypnutí elektricky (pomocí podpěť. spouště) ms Doba vypnutí pomocí spouště (nezpožděná zkratová spoušť) Životnost mechanická, bez údržby spínac. cyklů mechanická, s údržbou 2) spínac. cyklů elektrická, bez údržby spínac. cyklů elektrická, s údržbou 2) spínac. cyklů Maximální četnost spínání cyklů/h Ztrátový výkon při jmenovitém proudu I n Pevné provedení W Výsuvné provedení W Hmotnost Pevné provedení 3-pól kg pól kg Výsuv. provedení (pouze jistič) 3-pól kg pól kg Základna 3-pól kg pól kg Poznámky 1) Přípustný trvalý proud protékající jističem při různých teplotách uvnitř rozváděče. Vnitřní teplota rozváděče by měla být vypočtená dle ČSN IEC A1. 2) Údržba v tomto případě musí být prováděna firmou Eaton.

63 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové jističe IZMX IZMX16 55 IZMX16N IZMX16N IZMX16N IZMX16N IZMX16N IZMX16H IZMX16H IZMX16H IZMX16H IZMX16H ČSN EN B B B B B B B B B B IP31s dveřním rámečkem, IP55 s ochranným krytem libovolný libovolný libovolný libovolný libovolný libovolný libovolný libovolný libovolný libovolný III/3 III/3 III/3 III/3 III/3 III/3 III/3 III/3 III/3 III/

64 56 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové vypínače INX Technické údaje INX16 INX16B 06 INX16B 08 Obecné Splňuje požadavky ČSN EN Okolní teplota Skladovací C Provozní C Montážní poloha Kategorie užití B B Stupeň krytí IP31s dveřním rámečkem, IP55 s ochranným krytem Směr toku energie libovolný libovolný Hlavní obvody Jmenovitý proud = Jmenovitý trvalý proud I n = I u A Jmenovitý trvalý proud při 50 C 1) I u A Jmenovitý trvalý proud při 60 C 1) I u A Jmenovitý trvalý proud při 70 C 1) I u A Jmenovité impulsní výdržné napětí U imp V AC Jmenovité provozní napětí, max. U e V AC Kategorie přepětí / stupeň znečištění III/3 III/3 Jmenovité izolační napětí U i V Spínací schopnost Jmenovitá zkratová zapínací schopnost až do 240 V 50/60 Hz I cm ka až do 440 V 50/60 Hz I cm ka až do 690 V 50/60 Hz I cm ka Jmen. krátkodobý výdržný proud 50/60 Hz t = 1 s I cw ka Spínací časy Doba zapnutí elektricky (pomocí zapínací spouště) ms Doba vypnutí elektricky (pomocí vypínací spouště) ms Doba vypnutí elektricky (pomocí podpěťové spouště) ms Životnost mechanická, bez údržby spínac. cyklů mechanická, s údržbou 2) spínac. cyklů elektrická, bez údržby spínac. cyklů elektrická, s údržbou 2) spínac. cyklů Maximální četnost spínání cyklů/h Ztrátový výkon při jmenovitém proudu I n Pevné provedení W (3-fázová symetrická zátěž) Výsuvné provedení W Hmotnost Pevné provedení 3-pól kg pól kg Výsuvné provedení (pouze jistič) 3-pól kg pól kg Základna 3-pól kg pól kg Poznámky 1) Přípustný trvalý proud protékající jističem při různých teplotách uvnitř rozváděče. Vnitřní teplota rozváděče by měla být vypočtená dle ČSN IEC A1. 2) Údržba v tomto případě musí být prováděna firmou Eaton.

65 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové vypínače INX INX16 57 INX16B 10 INX16B 12 INX16B 16 ČSN EN B B B IP31s dveřním rámečkem, IP55 s ochranným krytem libovolný libovolný libovolný III/3 III/3 III/

66 58 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové jističe IZMX IZMX40 Technické údaje IZMX40B IZMX40B IZMX40B Obecné Splňuje požadavky ČSN EN Okolní teplota Skladovací C Provozní C Montážní poloha Kategorie užití B B B Stupeň krytí IP31 s dveřním rámečkem, IP55 s ochranným krytem Směr toku energie libovolný libovolný libovolný Hlavní obvody Jmenovitý proud = Jmenovitý trvalý proud I n = I u A Jmenovitý trvalý proud při 50 C 1) I u A Jmenovitý trvalý proud při 60 C 1) I u A Jmenovitý trvalý proud při 70 C 1) I u A Jmenovité impulsní výdržné napětí U imp V AC Jmenovité provozní napětí, max. U e V AC Pro použití v IT soustavách do U = 440 V I IT ka Kategorie přepětí / stupeň znečištění III/3 III/3 III/3 Jmenovité izolační napětí U i V Spínací schopnost Jmenovitá zkratová zapínací schopnost až do 240 V 50/60 Hz I cm ka až do 440 V 50/60 Hz I cm ka až do 690 V 50/60 Hz I cm ka Jmen. krátkodobý výdržný proud 50/60 Hz t = 1 s / 3 s I cw ka 66/53 66/53 66/53 Jmenovitá zkratová vypínací schopnost I cn ČSN EN zkušební cyklus I cu O-t-CO až do 240 V 50/60 Hz I cu ka až do 440 V 50/60 Hz I cu ka až do 690 V 50/60 Hz I cu ka ČSN EN zkušební cyklus I cs O-t-CO-t-CO až do 240 V 50/60 Hz I cs ka až do 440 V 50/60 Hz I cs ka až do 690 V 50/60 Hz I cs ka Spínací časy pro zapnutí Celková doba zapnutí pomocí zapínací spouště ms Spínací časy pro vypnutí Celková doba vypnutí pomocí vypínací spouště ms Celková doba vypnutí pomocí podpěťové spouště ms Celková doba vypnutí (do úplného přerušení ms zkratového proudu) Životnost Mechanická, bez údržby spínac. cyklů Mechanická, s údržbou 3) spínac. cyklů Elektrická 440V, bez údržby spínac. cyklů Elektrická 440V, s údržbou 3) spínac. cyklů Maximální četnost spínání cyklů/h Ztrátový výkon při jmenovitém proudu I n Pevné provedení W Výsuvné provedení W Hmotnost Pevné provedení 3-pól kg pól kg Výsuvné provedení (pouze jistič) 3-pól kg pól kg Základna 3-pól kg pól kg Poznámky 1) Přípustný trvalý proud protékající jističem při různých teplotách uvnitř rozváděče. Vnitřní teplota rozváděče by měla být vypočtená dle ČSN IEC A1. 2) Jmenovitý trvalý proud pouze je-li jistič připojen pomocí černě lakovaných svislých sběrnic 4 x 120 x 10 mm. Při použití sběrnic 4 x 100 x 10 mm jsou hodnoty sníženy o 100 A. 3) Údržba v tomto případě musí být prováděna firmou Eaton.

67 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové jističe IZMX IZMX40 59 IZMX40B IZMX40B IZMX40B IZMX40B IZMX40B IZMX40N IZMX40N IZMX40N IZMX40N ČSN EN B B B B B B B B B IP31 s dveřním rámečkem, IP55 s ochranným krytem libovolný libovolný libovolný libovolný libovolný libovolný libovolný libovolný libovolný ) ) ) III/3 III/3 III/3 III/3 III/3 III/3 III/3 III/3 III/ /53 66/53 66/53 66/53 66/53 85/75 85/75 85/75 85/

68 60 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové jističe IZMX IZMX40 Technické údaje IZMX40N IZMX40N IZMX40N Obecné Splňuje požadavky ČSN EN Okolní teplota Skladovací C Provozní C Montážní poloha Kategorie užití B B B Stupeň krytí IP31s dveřním rámečkem, IP55 s ochranným krytem Směr toku energie libovolný libovolný libovolný Hlavní obvody Jmenovitý proud = Jmenovitý trvalý proud I n = I u A Jmenovitý trvalý proud při 50 C 1) I u A Jmenovitý trvalý proud při 60 C 1) I u A Jmenovitý trvalý proud při 70 C 1) I u A Jmenovité impulsní výdržné napětí U imp V AC Jmenovité provozní napětí, max. U e V AC Pro použití v IT soustavách do U = 440 V I IT ka Kategorie přepětí / stupeň znečištění III/3 III/3 III/3 Jmenovité izolační napětí U i V Spínací schopnost Jmenovitá zkratová zapínací schopnost až do 240 V 50/60 Hz I cm ka až do 440 V 50/60 Hz I cm ka až do 690 V 50/60 Hz I cm ka Jmen. krátkodobý výdržný proud 50/60 Hz t = 1 s I cw ka 85/75 85/75 85/75 t = 3 s I cw ka Jmenovitá zkratová vypínací schopnost I cn ČSN EN zkušební cyklus I cu O-t-CO až do 240 V 50/60 Hz I cu ka až do 440 V 50/60 Hz I cu ka až do 690 V 50/60 Hz I cu ka ČSN EN zkušební cyklus I cs O-t-CO-t-CO až do 240 V 50/60 Hz I cs ka až do 440 V 50/60 Hz I cs ka až do 690 V 50/60 Hz I cs ka Spínací časy pro zapnutí Celková doba zapnutí pomocí zapínací spouště ms Spínací časy pro vypnutí Celková doba vypnutí pomocí vypínací spouště ms Celková doba vypnutí pomocí podpěťové spouště ms Celková doba vypnutí (do úplného přerušení ms zkratového proudu) Životnost Mechanická, bez údržby spínac. cyklů Mechanická, s údržbou 3) spínac. cyklů Elektrická 440 V, bez údržby spínac. cyklů Elektrická 440 V, s údržbou 3) spínac. cyklů Maximální četnost spínání cyklů/h Ztrátový výkon při jmenovitém proudu I n Pevné provedení W Výsuvné provedení W Hmotnost Pevné provedení 3-pól kg pól kg Výsuvné provedení (pouze jistič) 3-pól kg pól kg Základna 3-pól kg pól kg Poznámky 1) Přípustný trvalý proud protékající jističem při různých teplotách uvnitř rozváděče. Vnitřní teplota rozváděče by měla být vypočtená dle ČSN IEC A1. 2) Jmenovitý trvalý proud pouze je-li jistič připojen pomocí černě lakovaných svislých sběrnic 4 x 120 x 10 mm. Při použití sběrnic 4 x 100 x 10 mm jsou hodnoty sníženy o 100 A. 3) Údržba v tomto případě musí být prováděna firmou Eaton.

69 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové jističe IZMX IZMX40 61 IZMX40N IZMX40H IZMX40H IZMX40H IZMX40H IZMX40H IZMX40H IZMX40H IZMX40H ČSN EN B B B B B B B B B IP31s dveřním rámečkem, IP55 s ochranným krytem libovolný libovolný libovolný libovolný libovolný libovolný libovolný libovolný libovolný ) ) ) ) ) ) III/3 III/3 III/3 III/3 III/3 III/3 III/3 III/3 III/

70 62 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové vypínače INX INX40... Technické údaje INX40B INX40B Obecné Splňuje požadavky ČSN EN Okolní teplota Skladovací C Provozní C Montážní poloha Kategorie užití B B Stupeň krytí IP31 s dveřním rámečkem, IP55 s ochranným krytem Směr toku energie libovolný libovolný Hlavní obvody Jmenovitý proud = Jmenovitý trvalý proud I n = I u A Jmenovitý trvalý proud při 50 C 1) I u A Jmenovitý trvalý proud při 60 C 1) I u A Jmenovitý trvalý proud při 70 C 1) I u A Jmenovité impulsní výdržné napětí U imp V AC Jmenovité provozní napětí, max. U e V AC Pro použití v IT soustavách do U = 440 V I IT ka Kategorie přepětí / stupeň znečištění III/3 III/3 Jmenovité izolační napětí U i V Spínací schopnost Jmenovitá zkratová zapínací schopnost až do 240 V 50/60 Hz I cm ka až do 440 V 50/60 Hz I cm ka až do 690 V 50/60 Hz I cm ka Jmen. krátkodobý výdržný proud 50/60 Hz t = 1 s I cw ka t = 3 s I cw ka Spínací časy pro zapnutí Celková doba zapnutí pomocí zapínací spouště ms Spínací časy pro vypnutí Celková doba vypnutí pomocí vypínací spouště ms Celková doba vypnutí pomocí podpěťové spouště ms Životnost Mechanická, bez údržby spínac. cyklů Mechanická, s údržbou 3) spínac. cyklů Elektrická 440 V, bez údržby spínac. cyklů Elektrická 440V, s údržbou 3) spínac. cyklů Maximální četnost spínání cyklů/h Ztrátový výkon při jmenovitém proudu I n Pevné provedení W (3-fázová symetrická zátěž) Výsuvné provedení W Hmotnost Pevné provedení 3-pól kg pól kg Výsuvné provedení (pouze jistič) 3-pól kg pól kg Základna 3-pól kg pól kg Poznámky 1) Přípustný trvalý proud protékající jističem při různých teplotách uvnitř rozváděče. Vnitřní teplota rozváděče by měla být vypočtená dle ČSN IEC A1. 2) Jmenovitý trvalý proud pouze je-li jistič připojen pomocí černě lakovaných svislých sběrnic 4 x 120 x 10 mm. Při použití sběrnic 4 x 100 x 10 mm jsou hodnoty sníženy o 100 A. 3) Údržba v tomto případě musí být prováděna firmou Eaton.

71 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové vypínače INX INX INX40B INX40B INX40B INX40B INX40B INX40B ČSN EN B B B B B B IP31 s dveřním rámečkem, IP55 s ochranným krytem libovolný libovolný libovolný libovolný libovolný libovolný ) ) ) III/3 III/3 III/3 III/3 III/3 III/

72 64 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové vypínače INX INX40 Technické údaje INX40N INX40N Obecné Splňuje požadavky ČSN EN Okolní teplota Skladovací C Provozní C Montážní poloha Kategorie užití B B Stupeň krytí IP31 s dveřním rámečkem, IP55 s ochranným krytem Směr toku energie libovolný libovolný Hlavní obvody Jmenovitý proud = Jmenovitý trvalý proud I n = I u A Jmenovitý trvalý proud při 50 C 1) I u A Jmenovitý trvalý proud při 60 C 1) I u A Jmenovitý trvalý proud při 70 C 1) I u A Jmenovité impulsní výdržné napětí U imp V AC Jmenovité provozní napětí, max. U e V AC Pro použití v IT soustavách do U = 440 V I IT ka Kategorie přepětí / stupeň znečištění III/3 III/3 Jmenovité izolační napětí U i V Spínací schopnost Jmenovitá zkratová zapínací schopnost až do 240 V 50/60 Hz I cm ka až do 440 V 50/60 Hz I cm ka až do 690 V 50/60 Hz I cm ka Jmen. krátkodobý výdržný proud 50/60 Hz t = 1 s I cw ka t = 3 s I cw ka Spínací časy pro zapnutí Celková doba zapnutí pomocí zapínací spouště ms Spínací časy pro vypnutí Celková doba vypnutí pomocí vypínací spouště ms Celková doba vypnutí pomocí podpěťové spouště ms Životnost Mechanická, bez údržby spínac. cyklů Mechanická, s údržbou 3) spínac. cyklů Elektrická 440 V, bez údržby spínac. cyklů Elektrická 440 V, s údržbou 3) spínac. cyklů Maximální četnost spínání cyklů/h Ztrátový výkon při jmenovitém proudu I n Pevné provedení W (3-fázová symetrická zátěž) Výsuvné provedení W Hmotnost Pevné provedení 3-pól kg pól kg Výsuvné provedení (pouze jistič) 3-pól kg pól kg Základna 3-pól kg pól kg Poznámky 1) Přípustný trvalý proud protékající jističem při různých teplotách uvnitř rozváděče. Vnitřní teplota rozváděče by měla být vypočtená dle ČSN IEC A1. 2) Jmenovitý trvalý proud pouze je-li jistič připojen pomocí černě lakovaných svislých sběrnic 4 x 120 x 10 mm. Při použití sběrnic 4 x 100 x 10 mm jsou hodnoty sníženy o 100 A. 3) Údržba v tomto případě musí být prováděna firmou Eaton.

73 Vzduchové jističe IZMX, vzduchové vypínače INX Vzduchové vypínače INX INX40 65 INX40N INX40N INX40N INX40N INX40N INX40N ČSN EN B B B B B B IP31 s dveřním rámečkem, IP55 s ochranným krytem libovolný libovolný libovolný libovolný libovolný libovolný ) ) ) III/3 III/3 III/3 III/3 III/3 III/

74 66 Vzduchové jističe IZMX, vzduchové vypínače INX Příslušenství IZMX-AS22, IZMX-OTS, IZMX-S..., IZMX-U... Pomocné kontakty Signalizační kontakty Signalizační kontakty Signalizační kontakty ZAP - VYP vybavení nadproudem připravenosti k zapnutí polohy jističe v základně IZMX-AS... IZMX-OTS... IZMX-LCS...(SR) IZMX-CS... Jmenovitý pracovní proud Induktivní zátěž 250 V AC A V DC A 0,5 0,5 0,5 0,5 250 V DC A 0,25 0,25 0,25 0,25 Vypínací spouště (trvale zatížitelné) Zapínací spouště (trvale zatížitelné) IZMX- IZMX- IZMX- IZMX- IZMX- IZMX- IZMX- IZMX- IZMX- IZMX- ST(S)24DC ST(S)48DC ST(S)60DC ST(S)110AD ST(S)230AD SR24DC SR48DC SR60DC SR110AD SR230AD Jmenovité ovládací napětí AC 50/60 Hz U s V DC U s V Vlastní spotřeba Střídavý proud, přítah (35 ms) VA Trvalá spotřeba 10 9 Stejnosm. proud, přítah (35 ms) W Trvalá spotřeba Maximální reakční doba jističe při U s...x16 ms X40 ms Provozní rozsah Rozsah prac. napětí Odpad x U c Přítah x U c 0,7-1,1 0,7-1,1 0,7-1,1 0,7-1,1 0,7-1,1 0,85-1,1 0,85-1,1 0,85-1,1 0,85-1,1 0,85-1,1 Podpěťové spouště (trvale zatížitelná) IZMX-UVR24DC IZMX-UVR48DC IZMX-UVR60DC IZMX-UVR110AD IZMX-UVR230AD Jmenovité ovládací napětí AC 50/60 Hz U s V DC U s V Vlastní spotřeba Střídavý proud, přítah (35 ms) VA Trvalá spotřeba 5 5 Stejnosm. proud, přítah (35 ms) W Trvalá spotřeba Maximální reakční doba jističe...x16 ms X40 ms Pracovní rozsah Rozsah prac. napětí Odpad x U c 0,35-0,7 0,35-0,7 0,35-0,7 0,35-0,7 0,35-0,7 Přítah x U c 0,85-1,1 0,85-1,1 0,85-1,1 0,85-1,1 0,85-1,1

75 Vzduchové jističe IZMX, vzduchové vypínače INX Motorové pohony, vliv nadmořské výšky IZMX-M16..., IZMX-M40... Motorové pohony IZMX-M16-24DC IZMX-M16-48DC IZMX-M16-60DC IZMX-M16-110AD IZMX-M16-230AD Jmenovité napětí U s V 24 V DC 48 V DC 60 V DC V AC 50/60 Hz V AC 50/60 Hz V DC V DC Čas pro natažení 4 s 3 s 3 s 3 s AC 50/60 Hz 4 s AC 50/60 Hz střadače 3 s DC 4 s DC při 1 U s Jmenovitý proud I n A 6 A 3 A 3 A 2 A AC 50/60 Hz 1 A AC 50/60 Hz 1 A DC 1 A DC Rozběhový proud A 20 A 15 A 15 A 6 A AC 50/60 Hz 10 A AC 50/60 Hz 5 A DC 10 A DC Vlastní spotřeba 160 W 150 W 150 W 280 VA AC 50/60 Hz 280 VA AC 50/60 Hz 150 W DC 280 W DC 67 Motorové pohony IZMX-M40-24DC IZMX-M40-48DC IZMX-M40-60DC IZMX-M40-110AD IZMX-M40-230AD Jmenovité napětí U s V 24 V DC 48 V DC 60 V DC V AC 50/60 Hz V AC 50/60 Hz V DC V DC Čas pro natažení 6 s DC 6 s DC 6 s DC 6 s AC 50/60 Hz 6 s AC 50/60 Hz střadače 6 s DC 6 s DC při 1 U sdc Jmenovitý proud I n A 7 A DC 3 A DC 3 A DC 3 A AC 50/60 Hz 1.5 A AC 50/60 Hz 2 A DC 1 A DC Rozběhový proud A 25 ADC 14 A DC 12 A DC 9 A AC 50/60 Hz 4.5 A AC 50/60 Hz 7.5 A DC 4 A DC Vlastní spotřeba 200 WDC 175 W DC 175 W DC 425 VA AC 50/60 Hz 400 VA AC 50/60 Hz 275 W DC 250 W DC Vliv nadmořské výšky Nadmořská výška Korekce napětí Korekce proudu [m] Poznámky ,000 1, ,989 0, ,976 0, ,963 0, ,950 0, ,933 0, ,917 0, ,900 0, ,883 0, ,867 0, ,850 0, ,833 0, ,817 0, ,800 0, ,700 0,940 Vzduchové jističe řady IZMX mohou být použity bez jakéhokoliv omezení do nadmořské výšky 2000 metrů nad mořem. Při instalaci ve vyšších nadmořských výškách, je pro správné nastavení nutno použít korekčních faktorů. Velikost zkratového proudu není ovlivněna, pokud je napětí v souladu s korekční tabulkou.

76 68 Vzduchové jističe IZMX, vzduchové vypínače INX Komunikační moduly Technické údaje IZMX-PCAM, IZMX-MCAM, IZMX-ECAM IZMX-PCAM IZMX-MCAM IZMX-ECAM Obecné Rozměry (Š x V x H) mm 4 x 105 x 80 4 x 105 x 80 4 x 105 x 80 Montáž Na svorkovnici pomocných obvodů Na svorkovnici pomocných obvodů Na svorkovnici pomocných obvodů Stupeň krytí IP20 IP20 IP20 Napájení V DC 24 V DC 24 V DC 24 V DC LED zobrazení Status Status Status SF Transmit BF Receive Síť Ethernet RJ45, zásuvka PROFIBUS SUB-D 9 pole, socket Modbus Bezšroubové svorky Funkce Slave Slave TCP/IP user Rozhraní RS485 RS485 Ethernet Protokol PROFIBUS-DP Modbus-RTU Modbus TCP, http(s), SMTP Přenosová rychlost Automatické vyhledávání až 12 MBit/s 1200/4800/9600/19200 Bit/s, Automatické vyhledávání až nastavitelné pomocí vypínací spouště 100 MBit/s Zakončovací odpor Dle potřeby 120 Ω externí Adresy 1-127, může být nastaveno pomocí 1-247, může být nastaveno pomocí IP, může být nastaveno pomocí vypínací spouště vypínací spouště vypínací spouště Maximální délka sběrnice 2,4 km 1,2 km 100 m Podporované funkce Cyklický přenos dat Funkce: Integrovaný Webserver 03 = čtení z registru 04 = čtení proměnné 08 = test spojení 16 = zápis do registru

77 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX16, INX16 69 Rozměry Pevná montáž IZMX16 F-1, INX16 F-1 Dveře/čelní kryt Kontaktní plocha

78 70 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX16, INX16 Rozměry Kryt výřezu ve dveřích pro IZMX16, pevná montáž, IP31 IZMX-DEG16-F-1 IZMX-DC16-F-1 Horní hrana montážní desky Ochranný kryt výřezu ve dveřích pro IZMX16, pevná montáž, IP55 IZMX-DC16-F-1

79 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX16, INX16 71 Rozměry Připojovací sady hlavních svorek, vodorovné/svislé připojení, do 1600 A - svislá montáž IZMX-THV16... Kontaktní plocha Připojovací sady hlavních svorek, dlouhé, vodorovné/svislé připojení, do 1600 A - svislá montáž IZMX-THVL16... Kontaktní plocha

80 72 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX16, INX16 Rozměry Připojovací sady hlavních svorek, vodorovné/svislé připojení, do 1600 A - vodorovná montáž IZMX-THV16... Kontaktní plocha Připojovací sady hlavních svorek, dlouhé, vodorovné/svislé připojení, do 1600 A - vodorovná montáž IZMX-THVL16... Kontaktní plocha Mechanické blokování pro pevné provedení jističů IZMX-MIL...F16-1

81 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX16, INX16 73 Rozměry Výsuvná montáž IZMX16...W-1, INX16...W-1 Dveře/čelní kryt Kontaktní plocha Připojen Odpojen Dveře/čelní kryt Dveře/čelní kryt

82 74 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX16, INX16 Rozměry Kryt výřezu ve dveřích pro IZMX16, výsuvná montáž, IP31 IZMX-DEG16-W-1 IZMX-DC16-W Horní hrana montážní desky Ochranný kryt výřezu ve dveřích pro IZMX16, výsuvná montáž, IP55 IZMX-DC16-W-1

83 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX16, INX16 75 Rozměry Připojovací sady hlavních svorek, vodorovné/svislé připojení, do 1600 A - svislá montáž IZMX-THV16... Kontaktní plocha Připojovací sady hlavních svorek, dlouhé, vodorovné/svislé připojení, do 1600 A - svislá montáž IZMX-THVL16... Kontaktní plocha

84 76 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX16, INX16 Rozměry Připojovací sady hlavních svorek, vodorovné/svislé připojení, do 1600 A - vodorovná montáž IZMX-THV16... Kontaktní plocha Připojovací sady hlavních svorek, dlouhé, vodorovné/svislé připojení, do 1600 A - vodorovná montáž IZMX-THVL16... Kontaktní plocha Mechanické blokování pro výsuvné provedení jističů IZMX-MIL...W16-1

85 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX40, INX40 77 Rozměry Pevná montáž IZMX40...F-1, INX40...F-1 Dveře/čelní kryt Kontaktní plocha

86 78 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX40, INX40 Rozměry Pevná montáž Kryt výřezu ve dveřích pro IZMX40, pevná montáž, IP31 IZMX-DEG40-F-1 IZMX-DC40-F-1 Vrchní hrana montážní desky Ochranný kryt výřezu ve dveřích pro IZMX40, pevná montáž, IP55 IZMX-DC40-F-1

87 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX40, INX40 79 Rozměry Připojovací sady hlavních svorek, vodorovné/svislé připojení, do 3200 A - svislá montáž IZMX-THV40... Svorky do 3200 A Kontaktní plocha Připojovací sady hlavních svorek, vodorovné/svislé připojení, do 3200 A - horizontální montáž IZMX-THV40... Svorky do 3200 A Kontaktní plocha Připojovací sady hlavních svorek, čelní připojení, do 3200 A, pevná montáž IZMX-TF40... Svorky do 3200 A Kontaktní plocha Jmenovitý proud Počet připojovacích pásů

88 80 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX40, INX40 Rozměry Připojovací sady hlavních svorek, svislé připojení, do 4000 A IZMX-TV40... Svorky 4000 A Kontaktní plocha Připojovací sady hlavních svorek, vodorovné připojení, do 4000 A IZMX-TH40... Svorky 4000 A Kontaktní plocha IZMX-MIL-F40-1

89 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX40, INX40 81 Rozměry Výsuvná montáž IZMX40...W-1, INX40...W-1 Připojen Odpojen Dveře/čelní kryt Kontaktní plocha

90 82 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX40, INX40 Rozměry Kryt výřezu ve dveřích pro IZMX40, výsuvná montáž, IP31 IZMX-DEG40-W-1 IZMX-DC40-W Horní hrana montážní desky Ochranný kryt výřezu ve dveřích pro IZMX40, výsuvná montáž, IP55 IZMX-DC40-W-1

91 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX40, INX40 83 Rozměry Připojovací sady hlavních svorek, vodorovné/svislé připojení, do 3200 A - svislá montáž IZMX-THV40... Svorky do 3200 A Kontaktní plocha Připojovací sady hlavních svorek, vodorovné/svislé připojení, do 3200 A - vodorovná montáž IZMX-THV40... Svorky do 3200 A Kontaktní plocha Připojovací sady hlavních svorek, čelní připojení, do 3200 A, výsuvné provedení IZMX-TF40... Svorky do 3200 A Proudový rozsah Množství Cu

92 84 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX40, INX40 Rozměry Připojovací sady hlavních svorek, svislé připojení, do 4000 A IZMX-TV40... Svorky 4000 A Kontaktní plocha Připojovací sady hlavních svorek, vodorovné připojení, do 4000 A IZMX-TH40... Svorky 4000 A Kontaktní plocha

93 Vzduchové jističe IZMX, vzduchové vypínače INX Základní provedení IZMX40, INX40 85 Rozměry Mechanické blokování pro jističe ve výsuvném provedení IZMX-MIL-W40-1

94 86 Vzduchové jističe IZMX, vzduchové vypínače INX Minimální vzdálenosti Doporučené bezpečné vzdálenosti Následující informace slouží jako instrukce pro správnou instalaci jističe do rozváděče. 100 a a 1 Spínač základny výsuvného provedení (volitelně) a 2 Uzamykací mechanismus (volitelně) 3 Ventilační otvory (nezakrývat!) b b b c Vzdálenost Od izolovaného povrchu Od uzemněného Se spínačem základny výsuvného provedení kovového povrchu nebo s uzamykacím mechanismem mm mm mm Výsuvné provedení a b /75 Pevné provedení a b a ^ Vzdálenost od nejvyššího bodu jističe nebo kazety Doporučené vzdálenosti v rozváděči a ventilace Obrázek znázorňuje typický prostor v rozváděči pro montáž jističe. V tabulce jsou uvedeny minimální rozměry prostoru v rozváděči pro instalaci jističe a minimální rozměry ventilačních otvorů pro zajištění dostatečného chlazení. Tato informace slouží jako návod pro návrh vhodného rozváděče pro montáž jističe. Tento způsob montáže je v souladu s normou ČSN EN c d d c d e Šířka kazety + 75 mm 550 mm 450 mm (od předního panelu) Ventilační 160 cm² ( A) otvory 320 cm² (4000 A) } Nahoře a dole e e 4 Horní a zadní ventilační otvory 5 Dolní a zadní ventilační otvory

95 Vzduchové jističe IZMX, vzduchové vypínače INX Přehled montážních návodů IL 87 Katalog Obj. číslo Typové označení Popis Seznam montážních Strana návodů (IL) Hlavní jističe včetně základny: IZMX16, INX16 MN013001EN IZMX40, INX40 MN013002EN Příslušenství: 22 PXR elektronické spouště MN013003EN IZMX-OTS-1 Signalizační kontakty vybavení nadproudem 2CO IL EN IZMX-OTS16-1 Signalizační kontakty vybavení nadproudem 2CO IL EN IZMX-OTS40-1 Signalizační kontakty vybavení nadproudem 2CO IL EN IZMX-TI16-1 Indikátor vybavení spouští s blokovací funkcí IL EN IZMX-TI40-1 Indikátor vybavení spouští s blokovací funkcí IL EN IZMX-RA-1 Automatický reset indikátoru vybavení IL EN IZMX-RA16-1 Automatický reset indikátoru vybavení IL EN IZMX-RA40-1 Automatický reset indikátoru vybavení IL EN IZMX-PXR-PTM-1 Externí napěťové transformátory pro spoušť typu P IL EN IZMX-CT16-N-1 Externí proudový sensor pro N vodič IL EN IZMX-CT40-N-1 Externí proudový sensor pro N vodič IL EN IZMX-CT-NGS-1 Senzor pro detekci zemního spojení IL EN IZMX-PCAM-1 Komunikační modul PROFIBUS pro IZMX IL EN IZMX-ECAM-1 Komunikační modul ETHERNET pro IZMX IL EN IZMX-MCAM-1 Komunikační modul MODBUS pro IZMX IL EN IZMX-CAM-CAB-1 Náhradní kabel pro připojení komunikačních modulů IL019001EN IZMX-SEC-TB2-W-1 Modul pom. svorek pro základnu výs. provedení, 1 blok IL EN IZMX-SEC-TB12-W-1 Modul pom. svorek pro základnu výs. provedení, 12 bloků IL EN IZMX-SH163-1 Kryt kontaktů pro zákl. výs. provedení, 3-pól IL E IZMX-SH163-1 Kryt kontaktů pro zákl. výs. provedení, 3-pól IL E IZMX-SH403-1 Kryt kontaktů pro zákl. výs. provedení, 3-pól IL E IZMX-SH403-1 Kryt kontaktů pro zákl. výs. provedení, 3-pól IL E IZMX-SH164-1 Kryt kontaktů pro zákl. výs. provedení, 4-pól IL E IZMX-SH164-1 Kryt kontaktů pro zákl. výs. provedení, 4-pól IL E IZMX-SH404-1 Kryt kontaktů pro zákl. výs. provedení, 4-pól IL E IZMX-SH404-1 Kryt kontaktů pro zákl. výs. provedení, 4-pól IL E IZMX-CS16-1 Sign. kontakty výs. provedení, montáž zleva IL EN IZMX-CS16-1 Sign. kontakty výs. provedení, montáž zleva IL EN IZMX-CS40-1 Sign. kontakty výs. provedení, montáž zleva IL EN IZMX-CS40-1 Sign. kontakty výs. provedení, montáž zleva+zprava IL EN IZMX-KLPC-RONIS-40-1 Zámek pro polohu ODPOJENO, zámek RONIS IL E IZMX-KLPC-CES-40-1 Zámek pro polohu ODPOJENO, zámek CES IL E IZMX-KLPC-CASTELL-40-1 Zámek pro polohu ODPOJENO, zámek Castell IL E IZMX-KLPC-KIRK-40-1 Zámek pro polohu ODPOJENO, zámek Kirk IL E IZMX-THV163-1 Přip. sady, krátké, vod./svislé přip., do 1600 A, 3-pól IL EN IZMX-THV164-1 Přip. sady, krátké, vod./svislé připojení, do 1600 A, 4-pól IL EN IZMX-THVL163-1 Přip. sady, dlouhé, vod./svislé připojení, do 1600 A, 3-pól IL EN IZMX-THVL164-1 Přip. sady, dlouhé, vod./svislé připojení, do 1600 A, 4-pól IL EN IZMX-THV403-1 Přip. sady, vodorovné/svislé přip., do 3200 A, 3-pól IL E IZMX-THV404-1 Přip. sady, vodorovné/svislé přip., do 3200 A, 4-pól IL E IZMX-TH Přip. sady, vod. přip., do 4000 A, 3-pól IL E IZMX-TH Přip. sady, vod. přip., do 4000 A, 4-pól IL E IZMX-TV Přip. sady, svislé přip., do 4000 A, 3-pól IL E IZMX-TV Přip. sady, svislé přip., do 4000 A, 4-pól IL E IZMX-TF Přip. sady, čelní přip., do 1600 A, 3-pól IL EN IZMX-TF Přip. sady, čelní přip., do 1600 A, 4-pól IL EN IZMX-TF F-1 Přip. sady, čelní přip., pevné provedení, do 1600 A, 3-pól IL E IZMX-TF F-1 Přip. sady, čelní přip., pevné provedení, do 2500 A, 3-pól IL E IZMX-TF F-1 Přip. sady, čelní přip., pevné provedení, do 3200 A, 3-pól IL E IZMX-TF F-1 Přip. sady, čelní přip., pevné provedení, do 1600 A, 4-pól IL E IZMX-TF F-1 Přip. sady, čelní přip., pevné provedení, do 2500 A, 4-pól IL E IZMX-TF F-1 Přip. sady, čelní přip., pevné provedení, do 3200 A, 4-pól IL E IZMX-TF W-1 Přip. sady, čelní přip., výs. provedení, do 1600 A, 3-pól IL E IZMX-TF W-1 Přip. sady, čelní přip., výs. provedení, do 2500 A, 3-pól IL E IZMX-TF W-1 Přip. sady, čelní přip., výs. provedení, do 3200 A, 3-pól IL E IZMX-TF W-1 Přip. sady, čelní přip., výs. provedení, do 1600 A, 4-pól IL E IZMX-TF W-1 Přip. sady, čelní přip., výs. provedení, do 2500 A, 4-pól IL E IZMX-TF W-1 Přip. sady, čelní přip., výs. provedení, do 3200 A, 4-pól IL E IZMX-SEC-TB2-F-1 Modul pom. svorek pro pevnou montáž, 1 blok IL EN IZMX-SEC-TB12-F-1 Modul pom. svorek pro pevnou montáž, 12 bloků IL EN IZMX-M16-24DC-1 Motorový pohon U n = 24 V DC IL EN IZMX-M16-24DC-1 Motorový pohon U n = 24 V DC IL EN IZMX-M16-48DC-1 Motorový pohon U n = 48 V DC IL EN IZMX-M16-48DC-1 Motorový pohon U n = 48 V DC IL EN IZMX-M16-60DC-1 Motorový pohon U n = 60 V DC IL EN IZMX-M16-60DC-1 Motorový pohon U n = 60 V DC IL EN IZMX-M16-110AD-1 Motorový pohon U n = V AC/V DC IL EN IZMX-M16-110AD-1 Motorový pohon U n = V AC/V DC IL EN IZMX-M16-230AD-1 Motorový pohon U n = V AC/V DC IL EN IZMX-M16-230AD-1 Motorový pohon U n = V AC/V DC IL EN IZMX-M40-24DC-1 Motorový pohon U n = 24 V DC IL EN IZMX-M40-24DC-1 Motorový pohon U n = 24 V DC IL EN IZMX-M40-48DC-1 Motorový pohon U n = 48 V DC IL EN IZMX-M40-48DC-1 Motorový pohon U n = 48 V DC IL EN IZMX-M40-60DC-1 Motorový pohon U n = 60 V DC IL EN IZMX-M40-60DC-1 Motorový pohon U n = 60 V DC IL EN IZMX-M40-110AD-1 Motorový pohon U n = V AC/V DC IL EN IZMX-M40-110AD-1 Motorový pohon U n = V AC/V DC IL EN IZMX-M40-230AD-1 Motorový pohon U n = V AC/V DC IL EN IZMX-M40-230AD-1 Motorový pohon U n = V AC/V DC IL EN IZMX-ST24DC-1 První vyp. spoušť U n = 24 V DC IL EN IZMX-ST24DC-1 První vyp. spoušť U n = 24 V DC IL EN

96 88 Vzduchové jističe IZMX, vzduchové vypínače INX Přehled montážních návodů IL IZMX-ST48DC-1 První vyp. spoušť U n = 48 V DC IL EN IZMX-ST48DC-1 První vyp. spoušť U n = 48 V DC IL EN IZMX-ST60DC-1 První vyp. spoušť U n = 60 V DC IL EN IZMX-ST60DC-1 První vyp. spoušť U n = 60 V DC IL EN IZMX-ST110AD-1 První vyp. spoušť U n = V AC/V DC IL EN IZMX-ST110AD-1 První vyp. spoušť U n = V AC/V DC IL EN IZMX-ST230AD-1 První vyp. spoušť U n = V AC/V DC IL EN IZMX-ST230AD-1 První vyp. spoušť U n = V AC/V DC IL EN IZMX-STS24DC-1 Druhá vyp. spoušť U n = 24 V DC IL EN IZMX-STS48DC-1 Druhá vyp. spoušť U n = 48 V DC IL EN IZMX-STS60DC-1 Druhá vyp. spoušť U n = 60 V DC IL EN IZMX-STS110AD-1 Druhá vyp. spoušť U n = V AC/V DC IL EN IZMX-STS230AD-1 Druhá vyp. spoušť U n = V AC/V DC IL EN IZMX-UVR24DC-1 Podpěťová spoušť U n = 24 V DC IL EN IZMX-UVR24DC-1 Podpěťová spoušť U n = 24 V DC IL EN IZMX-UVR48DC-1 Podpěťová spoušť U n = 48 V DC IL EN IZMX-UVR48DC-1 Podpěťová spoušť U n = 48 V DC IL EN IZMX-UVR60DC-1 Podpěťová spoušť U n = 60 V DC IL EN IZMX-UVR60DC-1 Podpěťová spoušť U n = 60 V DC IL EN IZMX-UVR110AD-1 Podpěťová spoušť U n = V AC/V DC IL EN IZMX-UVR110AD-1 Podpěťová spoušť U n = V AC/V DC IL EN IZMX-UVR230AD-1 Podpěťová spoušť U n = V AC/V DC IL EN IZMX-UVR230AD-1 Podpěťová spoušť U n = V AC/V DC IL EN IZMX-UVR-TD-120AC-1 Zpožďovací modul pro podp. spoušť, U n = 120 V AC 5721B IZMX-UVR-TD-230AC-1 Zpožďovací modul pro podp. spoušť, U n = 230 V AC 5721B IZMX-AS22-1 Pomocné kontakty 2CO IL EN IZMX-AS44-1 Pomocné kontakty 4CO IL EN IZMX-AS66-1 Pomocné kontakty 6CO IL EN IZMX-AS88-1 Pomocné kontakty 8CO IL EN IZMX-AS Pomocné kontakty 10CO IL EN IZMX-AS Pomocné kontakty 2CO IL EN IZMX-AS Pomocné kontakty 2CO IL EN IZMX-SR24DC-1 Zapínací spoušť U n = 24 V DC IL EN IZMX-SR24DC-1 Zapínací spoušť U n = 24 V DC IL EN IZMX-SR48DC-1 Zapínací spoušť U n = 48 V DC IL EN IZMX-SR48DC-1 Zapínací spoušť U n = 48 V DC IL EN IZMX-SR60DC-1 Zapínací spoušť U n = 60 V DC IL EN IZMX-SR60DC-1 Zapínací spoušť U n = 60 V DC IL EN IZMX-SR110AD-1 Zapínací spoušť U n = V AC/V DC IL EN IZMX-SR110AD-1 Zapínací spoušť U n = V AC/V DC IL EN IZMX-SR230AD-1 Zapínací spoušť U n = V AC/V DC IL EN IZMX-SR230AD-1 Zapínací spoušť U n = V AC/V DC IL EN IZMX-LCS-1 Sign. kontakt připraveno k zapnutí 1CO IL EN IZMX-LCS-1 Sign. kontakt připraveno k zapnutí 1CO IL EN IZMX-LCS-SR-1 Sign. kontakt připraveno k zapnutí 1CO IL EN IZMX-LCS-SR-1 Sign. kontakt připraveno k zapnutí 1CO IL EN IZMX-OC-1 Počítadlo spínacích cyklů IL E, IL E IZMX-OC16-1 Počítadlo spínacích cyklů IL E IZMX-OC40-1 Počítadlo spínacích cyklů IL E IZMX-PLPC-P-1 Uzamykatelný kryt tlačítek ZAP/VYP - plastový IL E IZMX-PLPC16-P-1 Uzamykatelný kryt tlačítek ZAP/VYP - plastový IL E IZMX-PLPC40-P-1 Uzamykatelný kryt tlačítek ZAP/VYP - plastový IL E IZMX-PLPC-M-1 Uzamykatelný kryt tlačítek ZAP/VYP - plastový IL E IZMX-PLPC16-M-1 Uzamykatelný kryt tlačítek ZAP/VYP - kovový IL E IZMX-PLPC40-M-1 Uzamykatelný kryt tlačítek ZAP/VYP - kovový IL E IZMX-PLPC-M-OFF-1 Uzamykatelný kryt tlačítek ZAP/VYP - kovový IL E, IL E IZMX-PLPC16-M-OFF-1 Uzamykatelný kryt tlačítek ZAP/VYP - kovový IL E IZMX-PLPC40-M-OFF-1 Uzamykatelný kryt tlačítek ZAP/VYP - kovový IL E IZMX-KLP-SO-RONIS-1 Zámek pro polohu VYP, zámek Ronis IL E IZMX-KLP-SO-CES-1 Zámek pro polohu VYP, zámek CES IL E IZMX-KLP-SO-CASTELL-1 Zámek pro polohu VYP, zámek Castell IL E IZMX-KLP-SO-KIRK-1 Zámek pro polohu VYP, zámek Kirk IL E IZMX-DI40-W-1 Blok. dveří rozváděče při nevysunutém jističi IL E IZMX-CRB-1 Mech. kódování mezi jističem a základnou IL E IZMX-DEG16-F-1 Náhr. kryt výřezu ve dveřích, pevná montáž, IP31 IL E IZMX-DEG40-F-1 Náhr. kryt výřezu ve dveřích, pevná montáž, IP31 IL E IZMX-DEG16-W-1 Náhr. kryt výřezu ve dveřích, výs. montáž, IP31 IL E IZMX-DEG40-W-1 Náhr. kryt výřezu ve dveřích, výs. montáž, IP31 IL E IZMX-DC16-F-1 Ochranný kryt IP55 pro pevné provedení IL E IZMX-DC40-F-1 Ochranný kryt IP55 pro pevné provedení IL E IZMX-DC16-W-1 Ochranný kryt IP55 pro výsuvné provedení IL E IZMX-DC40-W-1 Ochranný kryt IP55 pro výsuvné provedení IL E IZMX-IB163-1 Mezifázové bariéry IL E IZMX-IB164-1 Mezifázové bariéry IL E IZMX-IB403-F-1 Mezifázové bariéry IL E IZMX-IB404-F-1 Mezifázové bariéry IL E IZMX-IB403-W-1 Mezifázové bariéry IL E IZMX-IB404-W-1 Mezifázové bariéry IL E IZMX-MIL2C-F16-1 Mech. blok., pevná montáž, 2 jističe IL EN IZMX-MIL2C-F40-1 Mech. blok., pevná montáž, 2 jističe IL EN IZMX-MIL3133C-F16-1 Mech. blok., pevná montáž, 3 jističe IL EN IZMX-MIL3133C-F40-1 Mech. blok., pevná montáž, 3 jističe IL EN IZMX-MIL32C-F16-1 Mech. blok., pevná montáž, 3 jističe IL EN IZMX-MIL32C-F40-1 Mech. blok., pevná montáž, 3 jističe IL EN IZMX-MIL2C-W16-1 Mech. blok., výs. montáž, 2 jističe IL EN IZMX-MIL2C-W40-1 Mech. blok., výs. montáž, 2 jističe IL EN IZMX-MIL3133C-W16-1 Mech. blok., výs. montáž, 3 jističe IL EN IZMX-MIL3133C-W40-1 Mech. blok., výs. montáž, 3 jističe IL EN IZMX-MIL32C-W16-1 Mech. blok., výs. montáž, 3 jističe IL EN IZMX-MIL32C-W40-1 Mech. blok., výs. montáž, 3 jističe IL EN
