1 PRODUKTOVÝ KATALOG

2 Mokrovraty sídlo firmy, sklady Mokrovraty sklad Dobříš sklady 2 Rybníky sklady

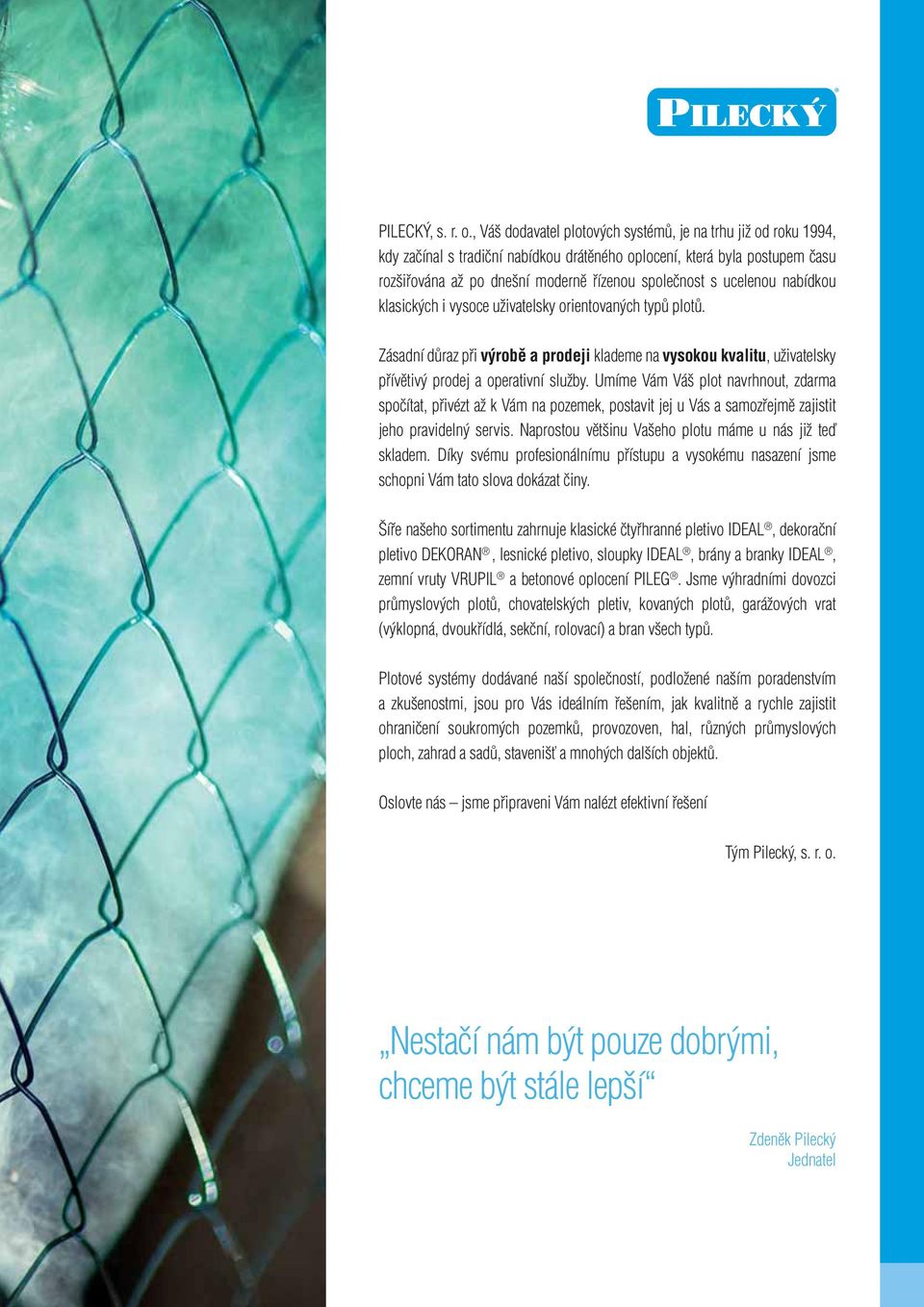

3 PILECKÝ, s. r. o., Váš dodavatel plotových systémů, je na trhu již od roku 1994, kdy začínal s tradiční nabídkou drátěného oplocení, která byla postupem času rozšiřována až po dnešní moderně řízenou společnost s ucelenou nabídkou klasických i vysoce uživatelsky orientovaných typů plotů. Zásadní důraz při výrobě a prodeji klademe na vysokou kvalitu, uživatelsky přívětivý prodej a operativní služby. Umíme Vám Váš plot navrhnout, zdarma spočítat, přivézt až k Vám na pozemek, postavit jej u Vás a samozřejmě zajistit jeho pravidelný servis. Naprostou většinu Vašeho plotu máme u nás již teď skladem. Díky svému profesionálnímu přístupu a vysokému nasazení jsme schopni Vám tato slova dokázat činy. Šíře našeho sortimentu zahrnuje klasické čtyřhranné pletivo IDEAL, dekorační pletivo DEKORAN, lesnické pletivo, sloupky IDEAL, brány a branky IDEAL, zemní vruty VRUPIL a betonové oplocení PILEG. Jsme výhradními dovozci průmyslových plotů, chovatelských pletiv, kovaných plotů, garážových vrat (výklopná, dvoukřídlá, sekční, rolovací) a bran všech typů. Plotové systémy dodávané naší společností, podložené naším poradenstvím a zkušenostmi, jsou pro Vás ideálním řešením, jak kvalitně a rychle zajistit ohraničení soukromých pozemků, provozoven, hal, různých průmyslových ploch, zahrad a sadů, stavenišť a mnohých dalších objektů. Oslovte nás jsme připraveni Vám nalézt efektivní řešení Tým Pilecký, s. r. o. Nestačí nám být pouze dobrými, chceme být stále lepší Zdeněk Pilecký Jednatel

4 OBSAH ČTYŘHRANNÁ PLETIVA IDEAL UMĚLÝ ŽIVÝ PLOT, STÍNICÍ ÚPLET DEKORAČNÍ PLETIVO DEKORAN SVAŘOVANÉ SÍTĚ PILONET BRÁNA A BRANKA IDEAL BRÁNA A BRANKA PILGATE CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA A CHOVATELSKÉ SVAŘOVANÉ SÍTĚ SLOUPKY A VZPĚRY LESNICKÁ PLETIVA PŘÍSLUŠENSTVÍ K INSTALACI PODHRABOVÝCH DESEK MOBILNÍ PANELY PRVKY NEJVYŠŠÍ OCHRANY GABIONY PRŮMYSLOVÉ PANELY PILOFOR LIGHT PRŮMYSLOVÉ PANELY PILOFOR CLASSIC PRŮMYSLOVÉ PANELY PILOFOR SUPER KOVOVÉ OPLOCENÍ PILEG POHON PRO KŘÍDLOVÉ BRÁNY PILEG POHON PRO POSUVNÉ BRÁNY PILEG BETONOVÉ OPLOCENÍ PILEG GARÁŽOVÁ VRATA A POHONY MONTÁŽNÍ NÁVODY NÁVOD NA MONTÁŽ ČTYŘHRANNÉHO PLETIVA IDEAL NÁVOD NA MONTÁŽ SVAŘOVANÝCH SÍTÍ PILONET NÁVOD NA MONTÁŽ SVAŘOVANÉ SÍTĚ BENITA NÁVOD NA MONTÁŽ SVAŘOVANÝCH PANELŮ PILOFOR NA KULATÉ SLOUPKY IDEAL NÁVOD NA MONTÁŽ SVAŘOVANÝCH PANELŮ PILOFOR NA ČTYŘHRANNÉ SLOUPKY mm NÁVOD NA MONTÁŽ KOVOVÉHO OPLOCENÍ PILEG NÁVOD NA MONTÁŽ BETONOVÉHO OPLOCENÍ PILEG

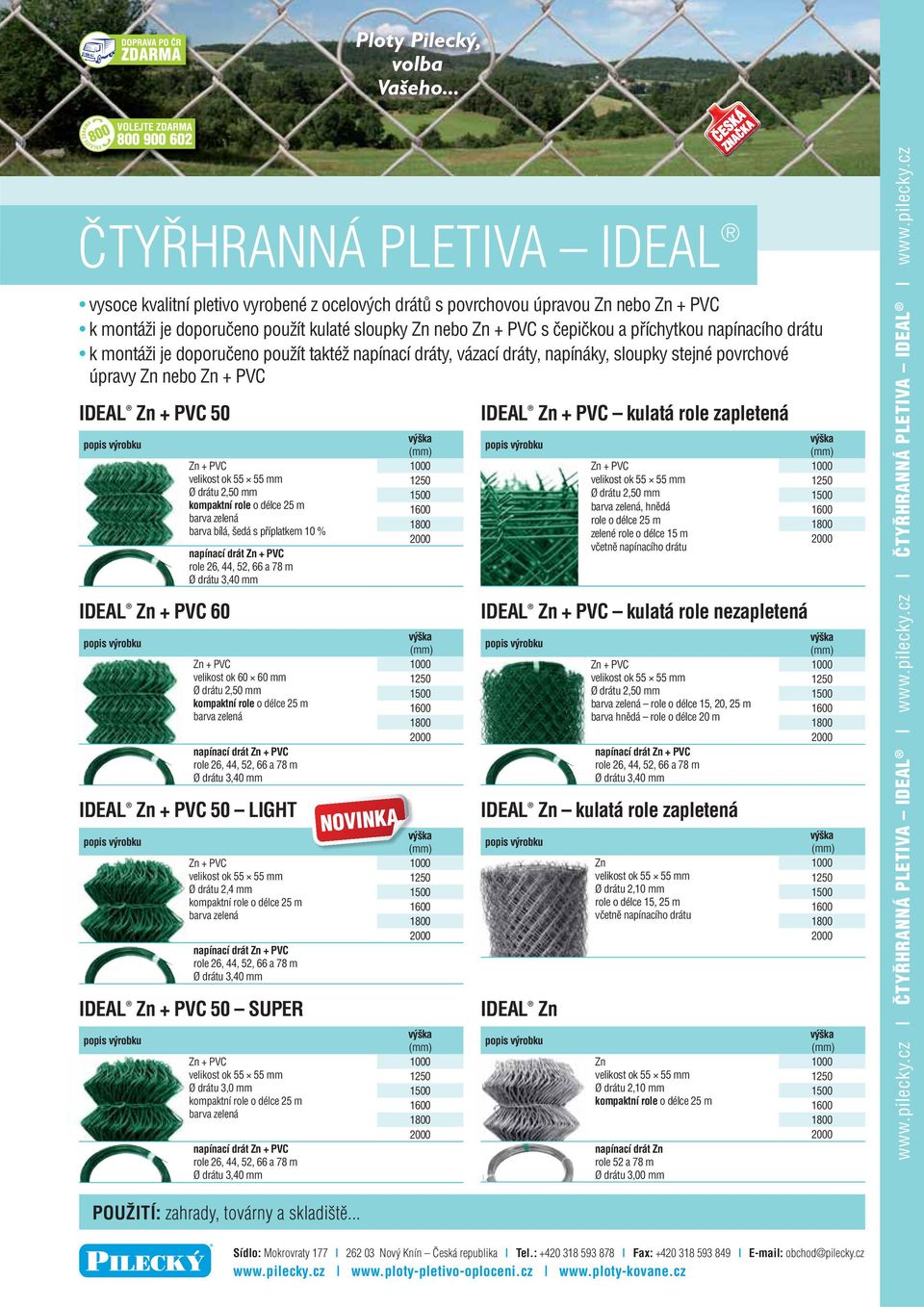

5 ČTYŘHRANNÁ PLETIVA IDEAL vysoce kvalitní pletivo vyrobené z ocelových drátů s povrchovou úpravou Zn nebo k montáži je doporučeno použít kulaté sloupky Zn nebo s čepičkou a příchytkou napínacího drátu k montáži je doporučeno použít taktéž napínací dráty, vázací dráty, napínáky, sloupky stejné povrchové úpravy Zn nebo IDEAL 50 IDEAL 60 velikost ok mm Ø drátu 2,50 mm kompaktní role o délce 25 m barva zelená barva bílá, šedá s příplatkem 10 % napínací drát role 26, 44, 52, 66 a 78 m Ø drátu 3,40 mm velikost ok mm Ø drátu 2,50 mm kompaktní role o délce 25 m barva zelená napínací drát role 26, 44, 52, 66 a 78 m Ø drátu 3,40 mm IDEAL 50 LIGHT IDEAL 50 SUPER velikost ok mm Ø drátu 2,4 mm kompaktní role o délce 25 m barva zelená napínací drát role 26, 44, 52, 66 a 78 m Ø drátu 3,40 mm velikost ok mm Ø drátu 3,0 mm kompaktní role o délce 25 m barva zelená napínací drát role 26, 44, 52, 66 a 78 m Ø drátu 3,40 mm výška (mm) výška (mm) výška (mm) výška (mm) IDEAL kulatá role zapletená IDEAL kulatá role nezapletená IDEAL Zn velikost ok mm Ø drátu 2,50 mm barva zelená, hnědá role o délce 25 m zelené role o délce 15 m včetně napínacího drátu velikost ok mm Ø drátu 2,50 mm barva zelená role o délce 15, 20, 25 m barva hnědá role o délce 20 m napínací drát role 26, 44, 52, 66 a 78 m Ø drátu 3,40 mm IDEAL Zn kulatá role zapletená Zn velikost ok mm Ø drátu 2,10 mm role o délce 15, 25 m včetně napínacího drátu Zn velikost ok mm Ø drátu 2,10 mm kompaktní role o délce 25 m napínací drát Zn role 52 a 78 m Ø drátu 3,00 mm výška (mm) výška (mm) výška (mm) výška (mm) ČTYŘHRANNÁ PLETIVA IDEAL ČTYŘHRANNÁ PLETIVA IDEAL POUŽITÍ: zahrady, továrny a skladiště...

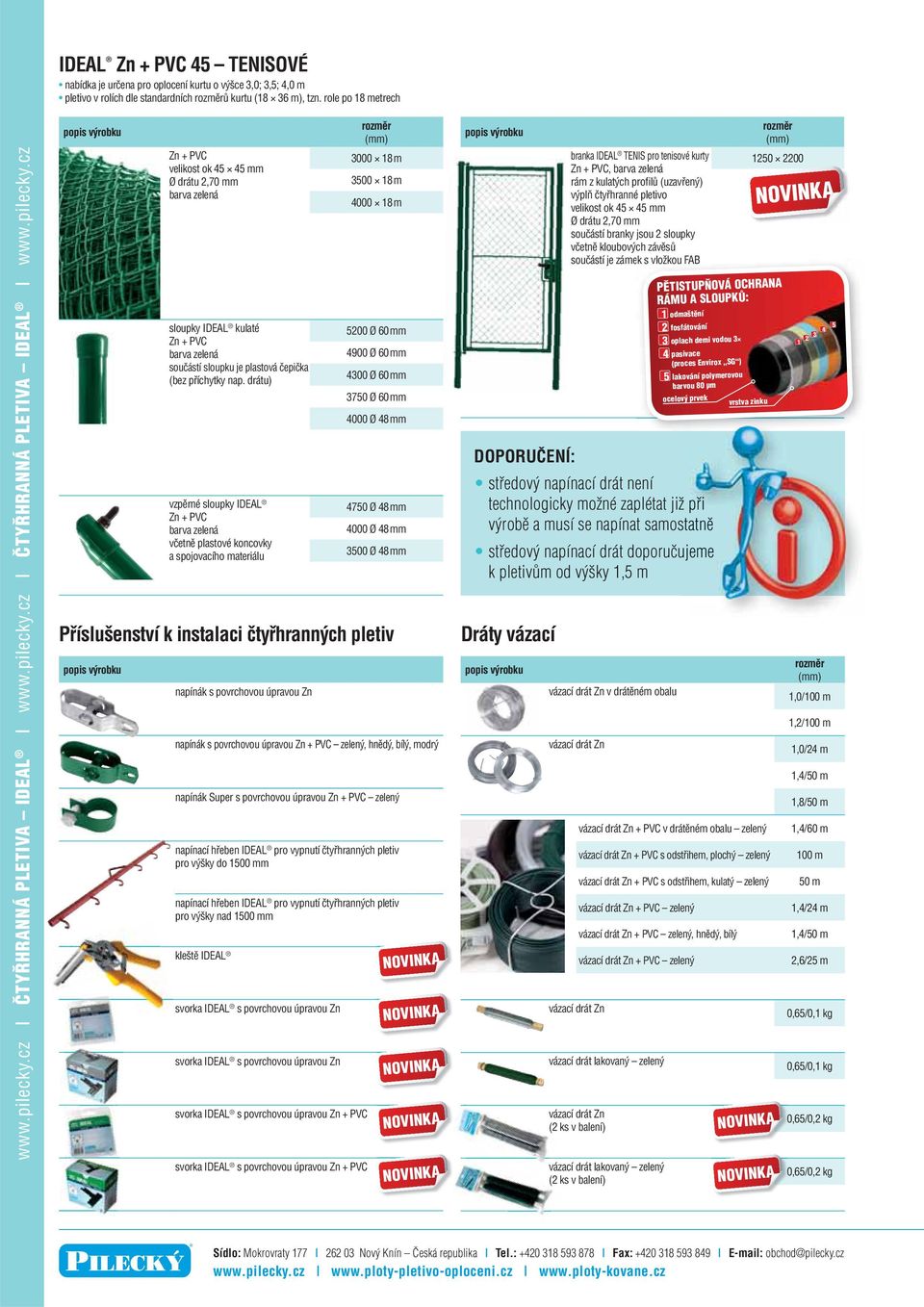

6 ČTYŘHRANNÁ PLETIVA IDEAL ČTYŘHRANNÁ PLETIVA IDEAL IDEAL 45 TENISOVÉ nabídka je určena pro oplocení kurtu o výšce 3,0; 3,5; 4,0 m pletivo v rolích dle standardních rozměrů kurtu (18 36 m), tzn. role po 18 metrech Příslušenství k instalaci čtyřhranných pletiv velikost ok mm Ø drátu 2,70 mm barva zelená sloupky IDEAL kulaté barva zelená součástí sloupku je plastová čepička (bez příchytky nap. drátu) vzpěrné sloupky IDEAL barva zelená včetně plastové koncovky a spojovacího materiálu napínák s povrchovou úpravou Zn napínák s povrchovou úpravou zelený, hnědý, bílý, modrý napínák Super s povrchovou úpravou zelený napínací hřeben IDEAL pro vypnutí čtyřhranných pletiv pro výšky do 1500 mm napínací hřeben IDEAL pro vypnutí čtyřhranných pletiv pro výšky nad 1500 mm kleště IDEAL svorka IDEAL s povrchovou úpravou Zn svorka IDEAL s povrchovou úpravou Zn svorka IDEAL s povrchovou úpravou svorka IDEAL s povrchovou úpravou rozměr (mm) m m m 5200 Ø 60 mm 4900 Ø 60 mm 4300 Ø 60 mm 3750 Ø 60 mm 4000 Ø 48 mm 4750 Ø 48 mm 4000 Ø 48 mm 3500 Ø 48 mm DOPORUČENÍ: středový napínací drát není technologicky možné zaplétat již při výrobě a musí se napínat samostatněstaatně středový napínací drát doporučujeme uje k pletivům od výšky 1,5 m Dráty vázací branka IDEAL TENIS pro tenisové kurty, barva zelená rám z kulatých profilů (uzavřený) výplň čtyřhranné pletivo velikost ok mm Ø drátu 2,70 mm součástí branky jsou 2 sloupky včetně kloubových závěsů součástí je zámek s vložkou FAB vázací drát Zn v drátěném obalu vázací drát Zn vázací drát Zn vázací drát v drátěném obalu zelený vázací drát s odstřihem, plochý zelený vázací drát s odstřihem, kulatý zelený vázací drát zelený vázací drát zelený, hnědý, bílý vázací drát zelený vázací drát lakovaný zelený vázací drát Zn (2 ks v balení) vázací drát lakovaný zelený (2 ks v balení) rozměr (mm) PĚTISTUPŇOVÁ OCHRANA RÁMU A SLOUPKŮ: 1 odmaštění 2 fosfátování 3 oplach demi vodou 3 4 pasivace (proces Envirox SG ) 5 lakování polymerovou barvou 80 μm ocelový prvek vrstva zinku rozměr (mm) 1,0/100 m 1,2/100 m 1,0/24 m 1,4/50 m 1,8/50 m 1,4/60 m 100 m 50 m 1,4/24 m 1,4/50 m 2,6/25 m 0,65/0,1 kg 0,65/0,1 kg 5 0,65/0,2 kg 0,65/0,2 kg

7 UMĚLÝ ŽIVÝ PLOT Umělý živý plot náhrada živého plotu balení obsahuje 3 bm 80% zneprůhlednění náhrada živého plotu balení obsahuje 3 bm 95% zneprůhlednění výška (mm) STÍNICÍ ÚPLET Stínicí úplety pro 65% zneprůhlednění oplocení rozměr (mm) výška 1500, délka 25 m výška 1600, délka 25 m výška 1800, délka 25 m téměř neprůhledné zastínění velmi podobné živému plotu z křovin stálobarevnost nosnou částí zastínění je výplet z drátů, do kterého je vpletena dvoubarevná páska imitující lístky křovin UMĚLÝ ŽIVÝ PLOT STÍNICÍ ÚPLET UMĚLÝ ŽIVÝ PLOT STÍNICÍ ÚPLET

8 DEKORAČNÍ PLETIVO DEKORAN DEKORAN pletené pletivo zakončené do oblouku velikost ok mm Ø drátů: vodorovné 2,50 mm svislé 3,00 mm barva zelená Sloupky k dekoračním pletivům kovový sloupek s PVC součástí sloupku je čepička s oky pro vodicí drát role po 25 m role po 10 m výška (mm) výška/průměr (mm) 700/ / /20 POUŽITÍ: oplocení keřů, záhonů, parků a chodníků... elegantní pletený zahradní plot vodorovné dráty jsou alternativně splétány ideální řešení pro květinové záhony snadná instalace DEKORAČNÍ PLETIVO DEKORAN DEKORAČNÍ PLETIVO DEKORAN

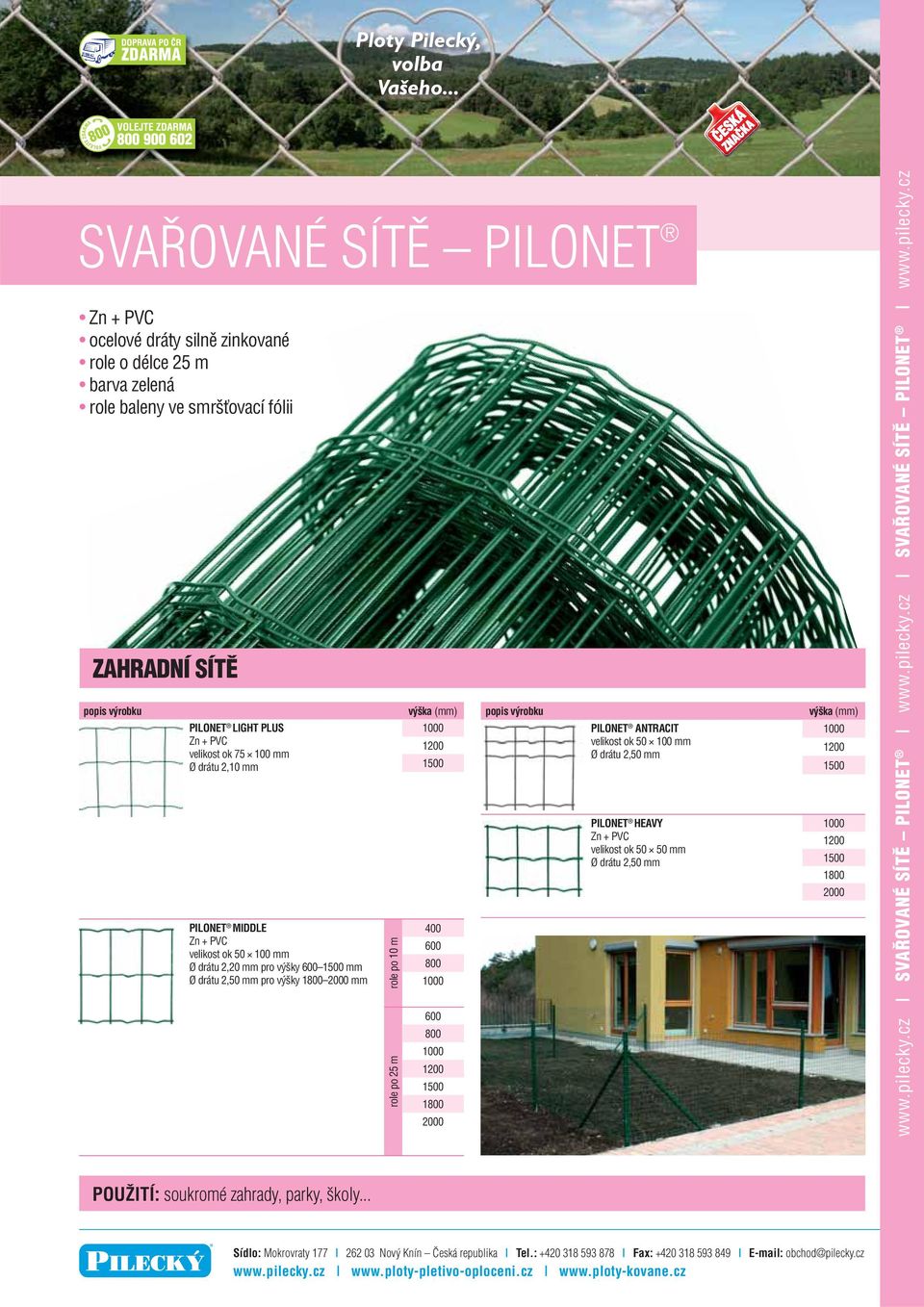

9 SVAŘOVANÉ SÍTĚ PILONET ocelové dráty silně zinkované role o délce 25 m barva zelená role baleny ve smršťovací fólii ZAHRADNÍ SÍTĚ PILONET LIGHT PLUS velikost ok mm Ø drátu 2,10 mm PILONET MIDDLE velikost ok mm Ø drátu 2,20 mm pro výšky mm Ø drátu 2,50 mm pro výšky mm role po 10 m role po 25 m výška (mm) PILONET ANTRACIT velikost ok mm Ø drátu 2,50 mm PILONET HEAVY velikost ok mm Ø drátu 2,50 mm výška (mm) SVAŘOVANÉ SÍTĚ PILONET SVAŘOVANÉ SÍTĚ PILONET POUŽITÍ: soukromé zahrady, parky, školy...

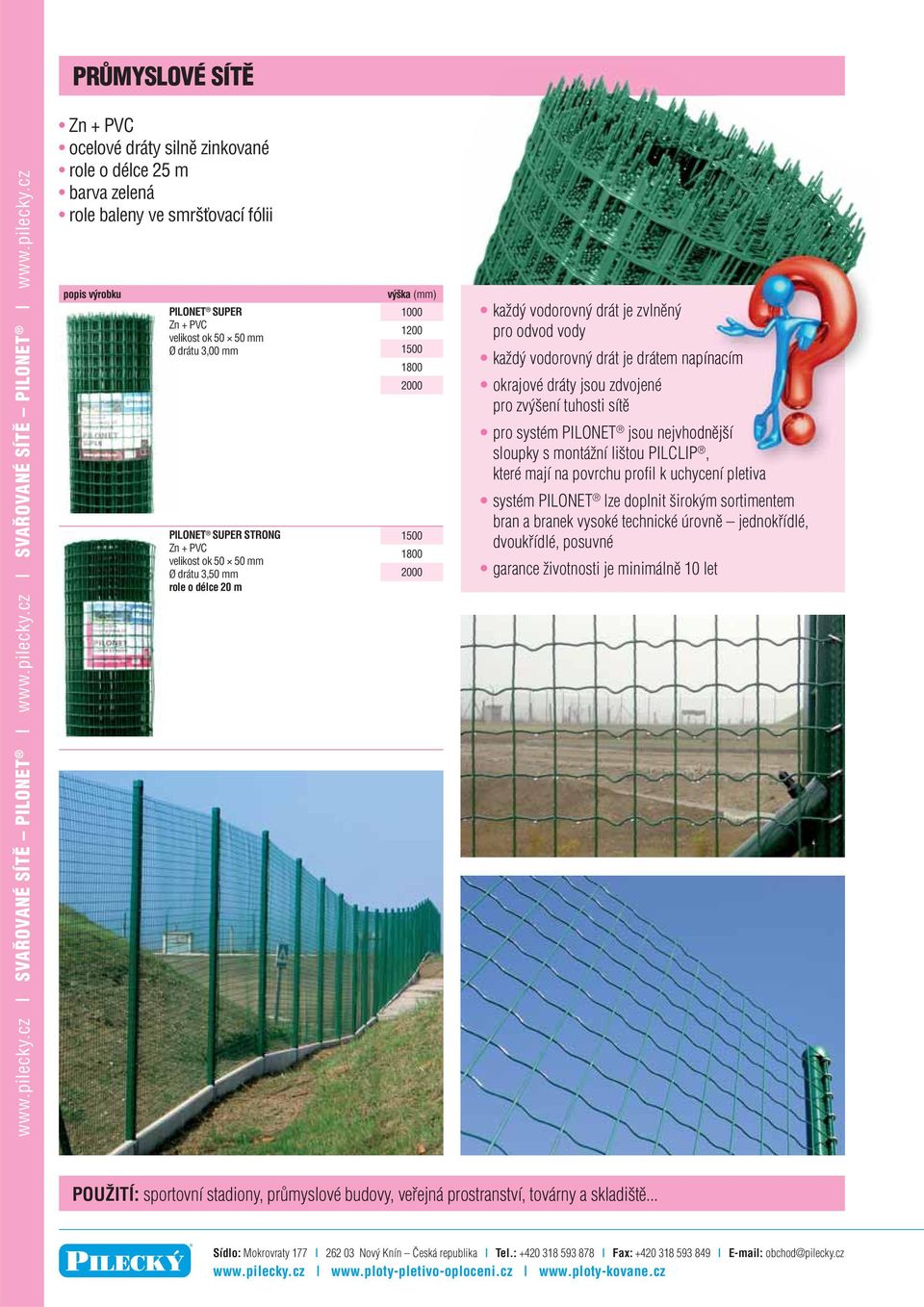

10 PRŮMYSLOVÉ SÍTĚ SVAŘOVANÉ SÍTĚ PILONET SVAŘOVANÉ SÍTĚ PILONET ocelové dráty silně zinkované role o délce 25 m barva zelená role baleny ve smršťovací fólii PILONET SUPER velikost ok mm Ø drátu 3,00 mm PILONET SUPER STRONG velikost ok mm Ø drátu 3,50 mm role o délce 20 m výška (mm) každý vodorovný drát je zvlněný pro odvod vody každý vodorovný drát je drátem napínacím nacím okrajové dráty jsou zdvojené pro zvýšení tuhosti sítě pro systém PILONET jsou nejvhodnější sloupky s montážní lištou PILCLIP P, které mají na povrchu profil k uchycení pletiva systém PILONET lze doplnit širokým sortimentem bran a branek vysoké technické úrovně jednokřídlé, dvoukřídlé, posuvné garance životnosti je minimálně 10 let POUŽITÍ: sportovní stadiony, průmyslové budovy, veřejná prostranství, továrny a skladiště...

11 BRÁNA A BRANKA IDEAL DVOUKŘÍDLÁ BRÁNA IDEAL úprava rám z kulatých profilů (uzavřený) výplň čtyřhranné pletivo velikost ok mm Ø drátu 2,50 mm barva zelená součástí brány jsou 2 sloupky včetně stavitelných kloubových závěsů zamykání brány visacím zámkem (není součástí dodávky) v kovových okách DVOUKŘÍDLÁ BRÁNA šířka výška (mm) BRANKA IDEAL úprava rám z kulatých profilů (uzavřený) výplň čtyřhranné pletivo velikost ok mm Ø drátu 2,50 mm barva zelená součástí brány jsou 2 sloupky včetně stavitelných kloubových závěsů součástí je zámek s vložkou JEDNOKŘÍDLÁ BRANKA šířka výška (mm) VÝROBA BRAN A BRANEK IDEAL V ATYPICKÝCH ROZMĚRECH NA OBJEDNÁVKU YEAR WARRANTY LET ZÁRUKY5 galvanized system pozinkovaný systém PĚTISTUPŇOVÁ OCHRANA RÁMU A SLOUPKŮ: 1 odmaštění 2 fosfátování 3 oplach demi vodou 3 4 pasivace (proces Envirox SG ) 5 lakování polymerovou barvou 80 μm ocelový prvek vrstva zinku BRÁNA A BRANKA IDEAL BRÁNA A BRANKA IDEAL

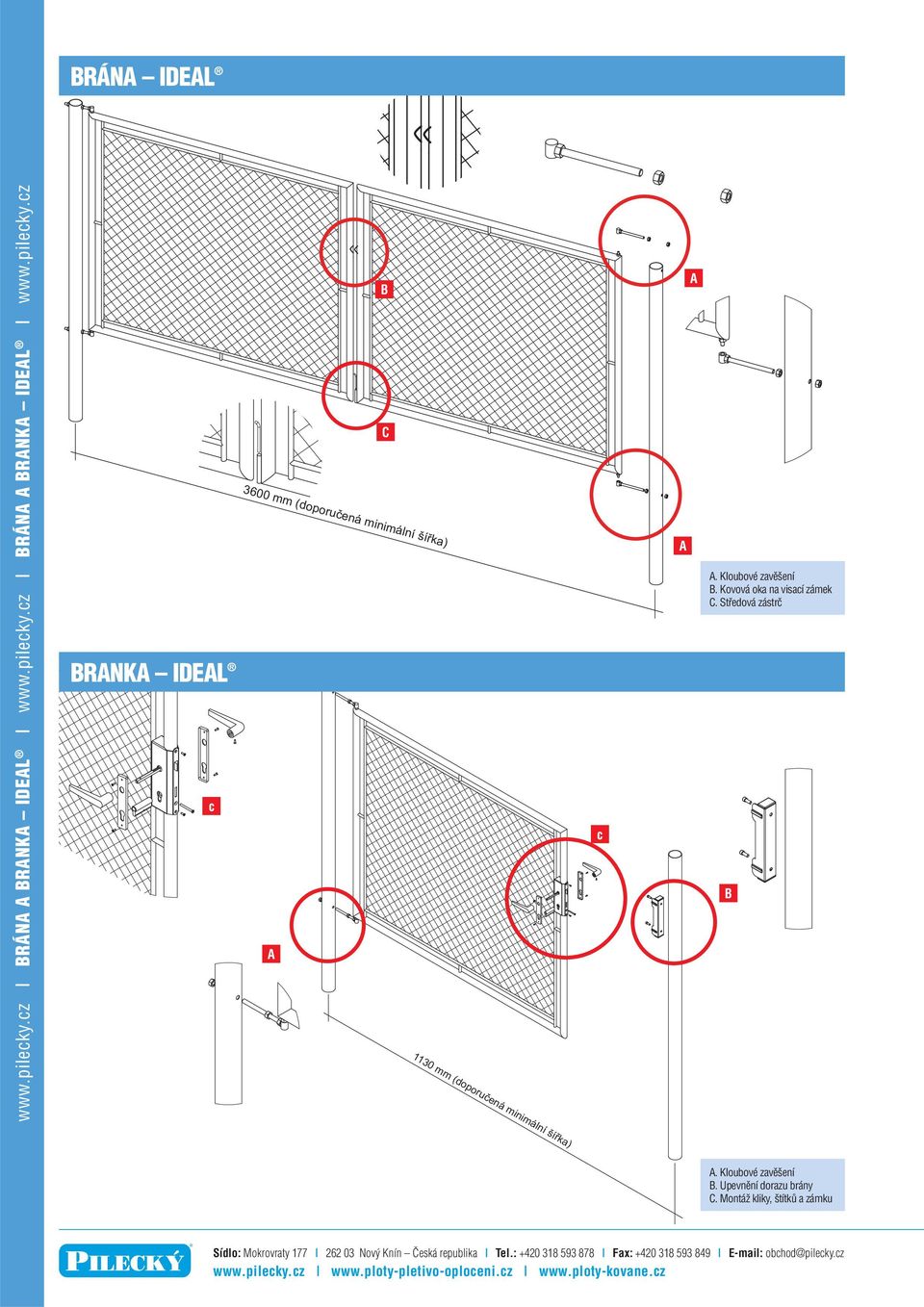

12 BRÁNA IDEAL BRÁNA A BRANKA IDEAL BRÁNA A BRANKA IDEAL BRANKA IDEAL c A B C c A A A. Kloubové zavěšení B. Kovová oka na visací zámek C. Středová zástrč B A. Kloubové zavěšení B. Upevnění dorazu brány C. Montáž kliky, štítků a zámku

13 BRÁNA A BRANKA PILGATE DVOUKŘÍDLÁ BRÁNA PILGATE úprava rám ze čtyřhranných profilů (uzavřený) výplň svařovaná síť velikost ok mm Ø drátu 3,50 mm barva zelená součástí brány i branky jsou 2 sloupky včetně stavitelných závěsů součástí brány je zámek DVOUKŘÍDLÁ BRÁNA šířka výška (mm) šířka výška (mm) VÝROBA BRAN A BRANEK PILGATE V ATYPICKÝCH ROZMĚRECH NA OBJEDNÁVKU BRANKA PILGATE úprava rám ze čtyřhranných profilů (uzavřený) výplň svařovaná síť velikost ok mm Ø drátu 3,50 mm barva zelená součástí brány i branky jsou 2 sloupky včetně stavitelných závěsů součástí branky je zámek JEDNOKŘÍDLÁ BRANKA šířka výška (mm) šířka výška (mm) Vizualizace dvoukřídlých bran 1750 a 1950 mm. Vizualizace dvoukřídlých bran 950, 1150, 1450 mm. Zn BRANKY A BRÁNY NA OBJEDNÁVKU BRÁNA A BRANKA PILGATE BRÁNA A BRANKA PILGATE

14 3000 a 4000 mm BRÁNA PILGATE BRÁNA A BRANKA PILGATE BRÁNA A BRANKA PILGATE BRANKA PILGATE 1000 a a 1250 mm C A D B B C A A A. Zavěšení B. Upevnění středové zástrče brány C. Upevnění dorazu brány D. Montáž kliky a zámku A. Zavěšení B. Upevnění dorazu branky C. Montáž kliky a zámku

15 CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA A CHOVATELSKÉ SVAŘOVANÉ SÍTĚ CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA mnohoúčelová pletiva pro chov domácích zvířat vhodná jako ochrana proti škůdcům Zn Zn HOBBY balení oko/výška/délka role (mm) 13/1000/50 m 16/1000/50 m 20/1000/50 m 25/1000/50 m 40/1000/50 m 50/1000/50 m oko/výška/délka role (mm) 25/1000/10 m 25/500/10 m 13/500/10 m barva zelená HOBBY balení barva zelená oko/výška/délka role (mm) 13/1000/25 m 16/1000/25 m 20/1000/25 m 25/1000/25 m 30/1000/25 m 40/1000/25 m oko/výška/délka role (mm) 13/1000/10 m 13/500/10 m 25/500/10 m CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA A CHOVATELSKÉ SVAŘOVANÉ SÍTĚ POUŽITÍ: voliéry, klece, oplocení pro drobné zviřectvo...

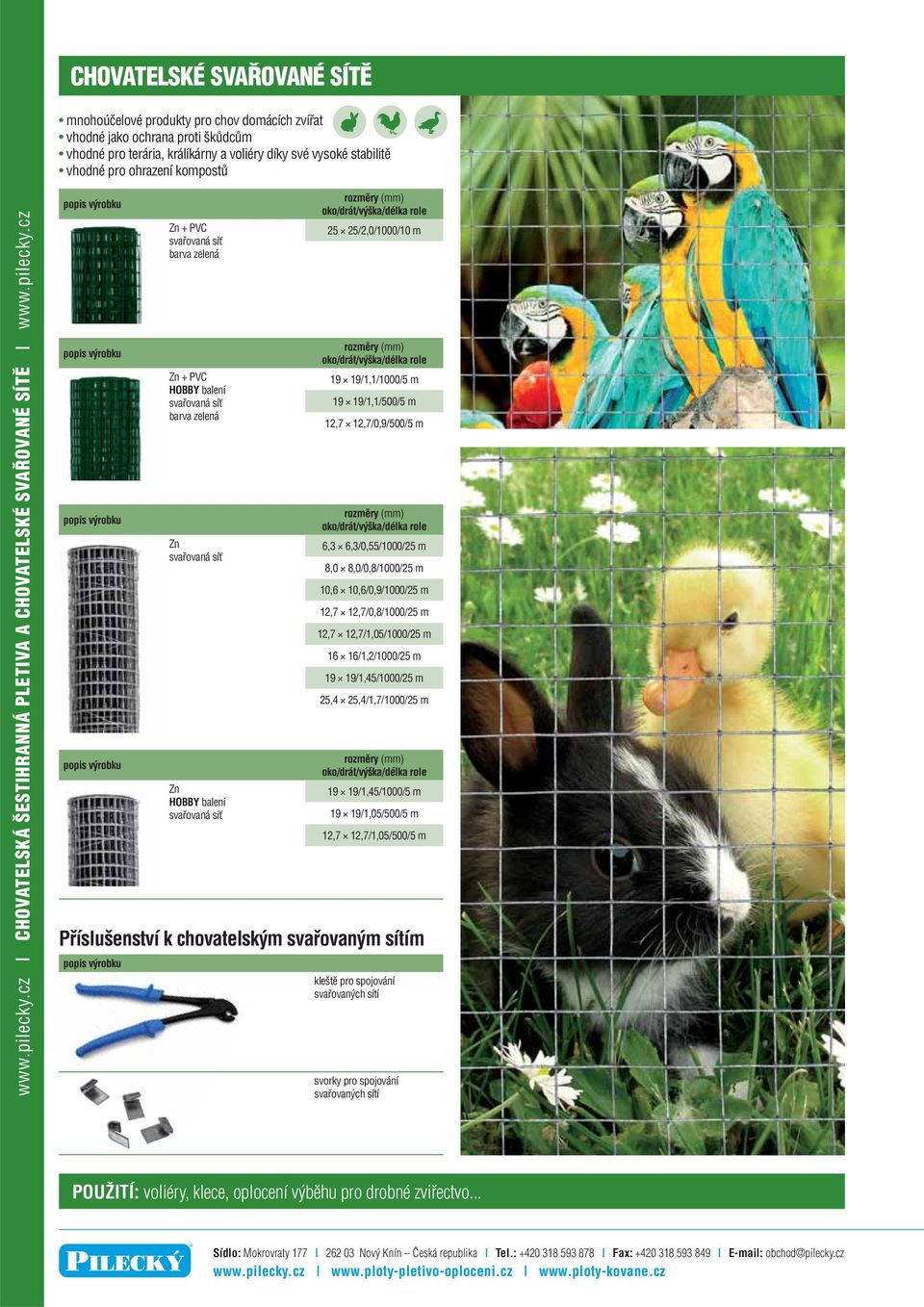

16 CHOVATELSKÉ SVAŘOVANÉ SÍTĚ mnohoúčelové produkty pro chov domácích zvířat vhodné jako ochrana proti škůdcům vhodné pro terária, králíkárny a voliéry díky své vysoké stabilitě vhodné pro ohrazení kompostů CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA A CHOVATELSKÉ SVAŘOVANÉ SÍTĚ svařovaná síť barva zelená HOBBY balení svařovaná síť barva zelená Zn svařovaná síť Zn HOBBY balení svařovaná síť rozměry (mm) oko/drát/výška/délka role 25 25/2,0/1000/10 m rozměry (mm) oko/drát/výška/délka role 19 19/1,1/1000/5 m 19 19/1,1/500/5 m 12,7 12,7/0,9/500/5 m rozměry (mm) oko/drát/výška/délka role 6,3 6,3/0,55/1000/25 m 8,0 8,0/0,8/1000/25 m 10,6 10,6/0,9/1000/25 m 12,7 12,7/0,8/1000/25 m 12,7 12,7/1,05/1000/25 m 16 16/1,2/1000/25 m 19 19/1,45/1000/25 m 25,4 25,4/1,7/1000/25 m rozměry (mm) oko/drát/výška/délka role 19 19/1,45/1000/5 m 19 19/1,05/500/5 m 12,7 12,7/1,05/500/5 m Příslušenství k chovatelským svařovaným sítím kleště pro spojování svařovaných sítí svorky pro spojování svařovaných sítí POUŽITÍ: voliéry, klece, oplocení výběhu pro drobné zviřectvo...

17 SLOUPKY A VZPĚRY SLOUPKY KULATÉ IDEAL PLOTOVÉ VZPĚRY KULATÉ IDEAL silně zinkováno námi využívaná technologie zajišťuje minimálně dvojnásobnou korozní odolnost na železných a pozinkovaných materiálech (testováno v komoře solnou mlhou) jedná se o nejvyšší stupeň povrchové ochrany a lakování v ČR SLOUPEK Zn černá plastová čepička součástí sloupku je černá příchytka napínacího drátu * součástí sloupku není příchytka napínacího drátu SLOUPEK zelená plastová čepička součástí sloupku je zelená příchytka napínacího drátu barva zelená * součástí sloupku není příchytka napínacího drátu výška/průměr/síla stěny (mm) 1750/38/1, /38/1, /38/1, /38/1, */48/1, */48/1, */48/1, /48/1, /48/1, /48/1, /48/1, /38/1, /38/1, /38/1, /38/1, */48/1, */48/1, */48/1, /48/1, /48/1, /48/1, /48/1,50 SLOUPKY S MONTÁŽNÍ LIŠTOU PILCLIP námi využívaná technologie zajišťuje minimálně dvojnásobnou korozní odolnost na železných a pozinkovaných materiálech (testováno v komoře solnou mlhou) jedná se o nejvyšší stupeň povrchové ochrany a lakování v ČR díky prolisu má sloupek PILCLIP několikanásobně vyšší pevnost a tuhost vůči běžnému kulatému sloupku (např. sloupku PILCLIP 48 mm se vyrovná běžnému kulatému sloupku o 60 mm) instalace oplocení na sloupky PILCLIP je sofistikovanější a uživatelsky příznivější v porovnání s kulatým sloupkem SLOUPKY K PANELŮM PILOFOR silně zinkováno vzpěry jsou v horní části seříznuté k upevnění na sloupek s plastovou koncovkou součástí vzpěr je spojovací materiál vzpěry IDEAL se používají shodně i pro sloupky PILCLIP PĚTISTUPŇOVÁ OCHRANA VŠECH SLOUPKŮ A VZPĚR: VZPĚRA Zn 1 odmaštění 2 fosfátování 3 oplach demi vodou 3 4 pasivace VZPĚRA barva zelená VZPĚRA barva antracit (proces Envirox SG ) 5 lakování polymerovou barvou 80 μm ocelový prvek vrstva zinku SLOUPEK součástí sloupku je zelená PVC čepička barva zelená SLOUPEK součástí sloupku je černá PVC čepička barva antracit spojovací materiál pro vzpěru výška/průměr/síla stěny (mm) 1750/38/1, /38/1, /38/1, /38/1, /38/1, /38/1, /38/1, /38/1, /48/1, /38/1,25 výška/průměr/síla stěny (mm) 1700/48/1, /48/1, /48/1, /48/1, /48/1, /48/1, /48/1, /48/1, /48/1,50 SLOUPKY A VZPĚRY SLOUPKY A VZPĚRY výška sloupku (mm) Zn výška sloupku (mm) Zn Zn a čtvercový průřez mm síla stěny 1,50 mm součástí sloupku jsou zalisované matky M a černá PVC čepička barva zelená Jiné barevné provedení sloupků je možné na objednávku.

18 PŘÍSLUŠENSTVÍ K INSTALACI ČTYŘHRANNÝCH PLETIV A SVAŘOVANÝCH SÍTÍ Příslušenství k instalaci čtyřhranných pletiv a svařovaných sítí SLOUPKY A VZPĚRY SLOUPKY A VZPĚRY konzole Zn slouží k uchycení pletiva na zděný, kovový sloupek konzole slouží k uchycení pletiva na zděný, kovový sloupek čepička PVC Ø 38 mm barva zelená, černá čepička PVC Ø 48 mm barva zelená, černá čepička PVC Ø 60 mm barva černá čepička PVC 5/4 zelená, hnědá čepička PVC 6/4 zelená, hnědá čepička PVC 2 zelená, hnědá koncovka vzpěry PVC Ø 38 mm barva zelená, černá koncovka vzpěry PVC Ø 48 mm barva zelená, černá spojovací materiál pro vzpěru koncovka na rozpěru Al Ø 38 mm koncovka na rozpěru Al + PVC Ø 38 mm koncovka na rozpěru Al Ø 48 mm koncovka na rozpěru Al + PVC Ø 48 mm objímka na sloupek Zn objímka na sloupek šroub s matkou M8 (šroub M matka) výška 1000 mm výška 1250 mm výška 1500 mm výška 1600 mm výška 1800 mm výška 2000 mm výška 1000 mm výška 1250 mm výška 1500 mm výška 1600 mm výška 1800 mm výška 2000 mm Ø 38 mm Ø 48 mm Ø 60 mm Ø 38 mm Ø 48 mm Ø 60 mm příchytka napínacího drátu včetně šroubu zelená příchytka zatloukací zelená, černá sloupková vodováha vrtací souprava na ruční hloubení děr pro sloupky ruční vrták Ø 15 cm ruční bagr na vybírání zeminy při kopání děr pro sloupky Zn závitové tyče o délce 1 m Zn kotva průvlaková M10 90 chemická kotva 380 ml M12 M14 M16 M18 barva ve spreji zelená, černá, antracit, Zink Alu barva pro ochranu povrchu proti korozi Zn platle k montáži sloupku na betonový základ pro sloupky Ø 60 mm Zn platle k montáži sloupku na betonový základ pro sloupky Ø 76 mm Zn platle k montáži sloupku na betonový základ pro sloupky profilu mm mm mm Zn platle k montáži sloupku na zeď pro sloupky Ø 38 mm Zn platle k montáži sloupku na zeď pro sloupky Ø 48 mm Zn platle k montáži sloupku na betonový základ pro sloupky Ø 38 mm Zn platle k montáži sloupku na betonový základ pro sloupky Ø 48 mm Zn platle k montáži sloupku na betonový základ pro sloupky profilu mm Příslušenství k montáži panelů PILOFOR Zn platle k montáži sloupku na betonový základ pro sloupky Ø 48 mm s prolisem (sloupky PILCLIP ) objímka z PVC k uchycení panelů ke kulatým sloupkům včetně šroubu na ø sloupku 48 mm, barva zelená, černá, šedá (LIGHT) hákový šroub s matkou (CLASSIC) panelová spojka z nerez oceli kleště na panelové spojky (CLASSIC) svorky z nerez oceli ke zdi (2 ks v balení) (LIGHT, CLASSIC, SUPER, SUPER STRONG) příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu, barva zelená, černá, šedá, bílá (CLASSIC, SUPER, SUPER STRONG) PVC příchytka panelů PILOFOR CLASSIC ke konstrukci brány PVC příchytka panelů PILOFOR SUPER ke konstrukci brány nerezová příchytka panelů PILOFOR CLASSIC ke konstrukci brány nerezová příchytka panelů PILOFOR SUPER ke konstrukci brány trhací šroub Zn k upevnění příchytky se zalamovací hlavou délka šroubu 42 mm, 52 mm (CLASSIC, SUPER, SUPER STRONG) šroub M6 pozinkovaný, délka šroubu 40 mm (CLASSIC, SUPER, SUPER STRONG)

19 LESNICKÁ PLETIVA UZLOVÁ LIGHT LIGHT mnohoúčelová uzlová Zn pletiva, vhodná zejména k oplocení kultur nejběžnější ochrana proti zvěři (nízká cena) určena do nižších nadmořských výšek max. 500 m pro nižší sněhovou pokrývku Ø okrajového drátu 2,00 mm Ø vnitřního drátu 1,60 mm vrstva zinkování 70 g/m 2 UZLOVÁ STANDARD STANDARD mnohoúčelová uzlová Zn pletiva, vhodná zejména k oplocení kultur určena do vyšších nadmořských výšek nad 500 m pro vyšší sněhovou pokrývku Ø okrajového drátu 2,20 mm Ø vnitřního drátu 1,80 mm vrstva zinkování 70 g/m 2 UZLOVÁ PREMIUM PREMIUM Ø okrajového drátu 2,40 mm Ø vnitřního drátu 1,90 mm vrstva zinkování 180 g/m 2 výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1500/14/ /20/ /15/ /19/ /20/ /23/ /20/ /17/ /22/150 výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1000/8/ /10/ /14/ /15/ /19/ /20/ /16/ /17/ /22/150 výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1600/15/ /20/ /17/ /25/ /8/15 120/10/15 150/14/15 150/20/15 160/15/15 160/19/15 160/20/15 160/23/15 180/20/15 200/16/15 200/17/15 200/22/15 200/23/15 200/25/ výška oka LESNICKÁ PLETIVA LESNICKÁ PLETIVA

20 UZLOVÁ OBORNÍ silně zinkovaná pletiva s dlouhou životností a vysokou pevností určená do obor oplocení farmářských chovů přezimovací obory na zvěř LESNICKÁ PLETIVA LESNICKÁ PLETIVA Příslušenství k montáži lesnických pletiv uzlové pletivo TITAN light Ø drátu 2,00 mm vrstva zinkování 180 g/m 2 uzlové pletivo TITAN Ø drátu 2,50 mm vrstva zinkování 180 g/m 2 UZLOVÁ SPECIÁLNÍ CHOVATELSKÁ vysoká odolnost proti pohybu ve čtyřech směrech nadstandardní pevnost, estetický vzhled malé uzly, které nepřekáží uzlové pletivo TORUS R SVAŘOVANÁ individuální ochrana kultur ochrana skupin stromů, školek BENITA Zn Ø drátu 1,80 mm BENITA Ø drátu 2,10 mm RAPIDO spona standard výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 2000/14/150 (75 m) 1800/13/150 (50 m) 2000/14/150 (50 m) 2410/16/150 (50 m) výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1200/9/150 (50m) 1400/12/150 (50m) 1600/14/150 (50m) výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1500/14/65 (50 m) 1500/14/60 (50 m) 1800/18/60 (50 m) 1600/13/150 (25 m) 2000/17/150 (25 m) pro dráty o Ø 1,60 2,80 mm Kleště RAPIDO (mm) RAPIDO spona super pro dráty o Ø 2,50 4,00 mm SKOBY Zn (balení 5 kg min. odběr) Ø 3,10; délka 31 Ø 3,40; délka 34 Ø 3,80; délka 38 Ø 4,20; délka 42 hřebíky (balení 5 kg min. odběr)

21 PŘÍSLUŠENSTVÍ K INSTALACI PODHRABOVÝCH DESEK betonové panely nahrazující podezdívku vhodné pod klasické pletivo, svařované sítě nebo svařované panely podhrabové desky jsou uchyceny na kulaté a hranaté sloupky pomocí stabilizačních držáků délka 245 cm je vhodná k panelům PILOFOR, délka 295 cm je vhodná pro ostatní druhy pletiv a svařovaných sítí přeprava podhrabových desek je zpoplatněna dle platného ceníku společnosti Pilecký, s.r.o. hladké provedení bez zámku jednostranně vymývaná přírodní oblázek bez zámku délka/výška/šířka (mm) 2450/200/ /200/ /300/ /300/ /300/ /300/50 Stabilizační držáky k instalaci podhrabových desek PVC průběžný výška 200 mm Ø otvoru 38 mm PVC průběžný výška 200 mm Ø otvoru 48 mm PVC průběžný výška 300 mm čtyřhranný otvor mm pro sloupky PILOFOR Zn průběžný* výška 200 mm nebo 300 mm Ø otvoru 48 mm Zn koncový* výška 200 mm nebo 300 mm PVC koncový výška 200 mm PŘÍSLUŠENSTVÍ K INSTALACI PODHRABOVÝCH DESEK jednostranně vymývaná Janíčkova deska (vhodná k systému PILEG ) 2000/300/50 PVC koncový výška 300 mm stabilizační držák (RAL 9005) k Janíčkově desce TEX šroub 6,3 32 (samovrtný) Poznámka: na zakázku možnost výroby oboustranně vymývaných desek za příplatek 10 % TEX šroub 6,3 50 (samovrtný)

22 MOBILNÍ PANELY silně zinkované lehké mobilní panely s jednoduchou montáží vhodné k dočasnému oplocení budov, výkopů, stavenišť nebo kulturních akcí na volném prostranství rám je zhotoven z uzavřených profilů výplň ze svařovaných drátů bez profilu STANDARD svislé dráty nahoře ukončeny s přesahem vyšší stupeň zabezpečení délka (mm) výška (mm) panel Příslušenství k mobilním panelům podstavec betonový s otvory kolečko k mobilní bráně MOBILNÍ PANELY MOBILNÍ PANELY vrátka univerzální spojka mobilního oplocení závěs pro mobilní bránu nebo branku POUŽITÍ: stavby, kulturní akce, dočasné zabezpečení...

23 PRVKY NEJVYŠŠÍ OCHRANY Ostnatý drát PICHLÁČEK špičková jakost silně zinkovaného ostnatého drátu (240 g/m 2 ) úprava Zn a Zn Žiletková spirála silně zinkováno dokonalá ochrana objektu balení ve svitku/váha 50 m / 2,60 kg 100 m / 5,10 kg 250 m / 15 kg 100 m / 5,40 kg průměr vinutí (mm) optimální rozvinutá délka (m) Plochá žiletková páska šířka pásky 20 mm, vzdálenost ostnů 25 mm balení ve svitku 50 m Bavolety pro ostnaté dráty a žiletkové pásky kovová ramena s úpravou Zn a délka ramena 45 cm s otvory pro 3 řady Al pro sloupky Ø 48 mm, jednostranný Al + PVC pro sloupky Ø 48 mm, jednostranný Zn pro sloupky Ø 48 mm, provedení V pro sloupky Ø 48 mm, provedení V Zn pro sloupky PILOFOR mm, jednostranný pro sloupky PILOFOR mm, jednostranný Zn pro sloupky PILOFOR mm, provedení V pro sloupky PILOFOR mm, provedení V PRVKY NEJVYŠŠÍ OCHRANY PRVKY NEJVYŠŠÍ OCHRANY

24 GABIONY Gabion je drátokamenný prvek, sloužící k přenášení zemních tlaků (např. opěrné zdi), dále také jako opevnění při stabilizaci břehů upravovaných vodních toků. Prvek je vytvořen z kameniva (větší zrnitosti) a je do pravidelného tvaru (kvádru) upraven pomocí korozi odolné drátěné konstrukce (drát s AlZN povrchovou ochranou). PŘÍKLAD POUŽITÍ: opěrné a gravitační zdi zpevňování, sanování svahů protihlukové stěny ploty a dělící stěny obklady stávajících budov samostatné stavby drobné stavby malé a zahradní architektury dekorativní i funkční prvky interiérového designu VÝHODY POUŽITÍ: úspora stavební chemie možnost stavby bez ohledu na počasí rychlost stálost, dlouhá životnost bezúdržbovost variabilita architektonických řešení možnost jedinečného designového ztvárnění pomocí kombinace různých druhů kameniva široká škála využití v exteriéru i interiéru Specifi kace sítí a spojovacích prvků Průměr drátu 4 mm Povrchová úprava Galmac (AlZN) Odolnost proti korozi min 850 hod Přilnavost zinku ø 8 mm Tloušťka pozinkování min 300gm -2 Tahová pevnost sítě min 40 knm -1 Tahová pevnost drátu min 400 Mpa Pevnost sváru ve smyku min 4 kn Tažnost min 8% Mechanizace a další pomůcky pro stavbu mechanismus vhodný na zemní práce a plnění konstrukcí kamenivem hutnící pěch nebo vibrační deska armatura průměru mm, pro kotvení do betonového základu suchá betonová směs lešenářské trubky různých délek dle potřeby drenážní trubka o průměru 100 mm ruční pákové nůžky vázací drát o minimální síle 0,8 mm štípací kleště běžné nářadí na ruční zemní práce Specifi kace pro výběr kameniva Základ Výplň Zásyp zhutněné štěrkové lůžko štěrkodrť frakce 0/32 v případě potřeby vybudování hlubšího základu použijeme kamenivo frakce 63 pohledové strany koše plníne kamenivem větších průměrů. Velikost kamene nesmí být menší než velikost oka sítě, aby nedocházelo k jeho vypadávání. Téměř každý lomový kámen splňuje kritéria pro použití do gabionové konstrukce, až na několik výjimek. Kámen musí být neštípavý, nenasákavý, pevný v tlaku. pro výplň konstrukce použijeme kamenivo frakce 63/125 zpětný zásyp provádíme vhodným hutnitelným materiálem. Nejsou tedy vhodné ornice, písky, jíly a další nezhutnitelný materiál. Přípravné práce Přípravné práce předepisuje projektová dokumentace. PŘÍKLAD: vytýčení stavebního objektu odstranění všech nežádoucích dřevin,ochrana dřevin, které chceme zachovat výkopové práce dle zadání PD příprava základové spáry vytvořením základu (štěrkové lože/betonový základ) vyrovnání základové spáry v požadovaném sklonu v případě štěrkového lože zhutnění a vyrovnání základu do požadovaného sklonu GABIONY GABIONY GABIONY

25 UKÁZKA NAŠÍ INSTALACE GABIONY GABIONY GABIONY SÍTĚ Ø drátu 4 mm povrchová úprava: ZnAl polotovar: A rozměr (mm) cena Kč bez DPH 21 % oko mm oko mm oko mm cena Kč vč. DPH 21 % cena Kč bez DPH 21 % cena Kč vč. DPH 21 % cena Kč bez DPH 21 % cena Kč vč. DPH 21 % ,25 134,61 153,66 185,93 212,25 256, ,78 192,12 232,15 280,90 293,91 355, ,19 230,13 276,40 334,44 378,63 458, ,86 307,17 370,36 448,14 483,21 584, ,29 345,20 414,60 501,67 567,95 687, ,98 445,26 536,21 648,81 710,39 859, ,36 460,24 552,81 668,90 757,26 916, ,38 483,25 674,40 816,02 899, , ,46 575,31 691,01 836,12 946, , ,55 690,37 829, , , ,43 polotovar: A10 rozměr (mm) cena Kč bez DPH 21 % oko mm oko mm oko mm cena Kč vč. DPH 21 % cena Kč bez DPH 21 % cena Kč vč. DPH 21 % cena Kč bez DPH 21 % cena Kč vč. DPH 21 % ,90 84,58 95,81 115,93 128,53 155, ,04 111,37 126,19 152,69 169,90 205, ,41 131,18 149,75 181,20 206,85 250, ,69 175,07 199,53 241,43 273,31 330, ,63 196,78 224,63 271,80 310,28 375, ,74 253,79 289,38 350,15 397,43 480, ,83 262,36 299,50 362,40 413,70 500, ,95 319,38 364,25 440,74 500,85 606, ,04 327,96 374,38 453,00 517,14 625, ,24 393,54 449,25 543,59 620,55 750,87 SPIRÁLY délka, průměr, průměr drátu, stoupání (mm) hmotnost (kg) cena Kč bez DPH 21 % cena Kč vč. DPH 21 % 1500/25/4/100 0,200 24,95 30, /25/4/100 0,140 18,06 21, /17/4/100 0,130 17,27 20,90 SPONY délka, průměr drátu (mm) hmotnost (kg) cena Kč bez DPH 21 % cena Kč vč. DPH 21 % 1000/4 0,11 10,66 12,90 500/4 0,06 7,02 8,49 Gabiony je možné dodat pouze na objednávku. Nejsou standardně skladem. Doba dodání 10 dnů. Provádíme také jejich instalaci

26 PRŮMYSLOVÉ PANELY PILOFOR LIGHT svařované panely s obdélníkovýmy oky upevnění na kulaté sloupky Ø 48 mm (LIGHT) šířka panelů 2500 mm úprava Zn a PANELY PILOFOR S PROFILEM velikost ok mm provedení s prolisem Ø drátu 4 mm výška (mm) PILOFOR LIGHT Zn panely jsou zakončeny na jedné straně ostny o délce 30 mm, druhá strana je naopak zakončena na tupo s vodorovným drátem aplikace panelů je možná ostny nahoru nebo dolů dle potřeb možnost montáže s podhrabovými deskami rychlá instalace nejvyšší kvalita POUŽITÍ: soukromé pozemky, veřejná prostranství, parky a sportovní hřiště... ke všem výškám nabízíme širokou škálu dvoukřídlých, jednokřídlých bran a branek se shodnou výplní Příslušenství k montáži panelů PILOFOR výška (mm) PILOFOR LIGHT doporučená výška sloupku doporučený počet upevnění na sloupek objímka z PVC k uchycení panelů ke kulatým sloupkům včetně šroubu na ø sloupku 48 mm barva zelená, černá, šedá svorky z nerez oceli ke zdi (2 ks v balení) počet prolisů V 1030 velikost ok 62,5 200 mm provedení s prolisem 1230 Ø drátu 4 mm PRŮMYSLOVÉ PANELY PILOFOR LIGHT PRŮMYSLOVÉ PANELY PILOFOR LIGHT

27 PRŮMYSLOVÉ PANELY PILOFOR CLASSIC svařované panely s obdélníkovýmy oky upevnění na sloupky se čtyřhranným profilem (CLASSIC, SUPER, SUPER STRONG) šířka panelů 2500 mm úprava Zn a PANELY PILOFOR S PROFILEM velikost ok mm provedení s prolisem Ø drátu 5 mm výška (mm) CLASSIC Zn CLASSIC doporučená výška sloupku doporučený počet upevnění na sloupek počet prolisů V POUŽITÍ: průmyslové budovy, továrny, školy, parky, hřiště... panely jsou zakončeny na jedné straně ostny o délce 30 mm, druhá strana je naopak ak zakončena na tupo s vodorovným drátem aplikace panelů je možná ostny nahoru nebo dolů dle potřeb možnost montáže s podhrabovými deskami rychlá instalace nejvyšší kvalita ke všem výškám nabízíme širokou škálu dvoukřídlých, jednokřídlých bran a branek se shodnou výplní PRŮMYSLOVÉ PANELY PILOFOR CLASSIC PRŮMYSLOVÉ PANELY PILOFOR CLASSIC

28 PRŮMYSLOVÉ PANELY PILOFOR CLASSIC PRŮMYSLOVÉ PANELY PILOFOR CLASSIC Příslušenství k montáži panelů PILOFOR panelová spojka z nerez oceli kleště na panelové spojky svorky z nerez oceli ke zdi (2 ks v balení) příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu barva zelená, černá, šedá, bílá PVC příchytka panelů PILOFOR CLASSIC ke konstrukci brány nerezová příchytka panelů PILOFOR CLASSIC ke konstrukci brány hákový šroub s matkou trhací šroub Zn k upevnění příchytky se zalamovací hlavou délka šroubu 42 mm, 52 mm šroub M6 pozinkovaný délka šroubu 40 mm

29 PRŮMYSLOVÉ PANELY PILOFOR SUPER svařované panely s obdélníkovýmy oky upevnění na sloupky se čtyřhranným profilem (CLASSIC, SUPER, SUPER STRONG) šířka panelů 2500 mm úprava Zn a PANELY PILOFOR PLOCHÉ velikost ok mm ploché provedení Ø drátů: vodorovné 2 6 mm svislé 5 mm výška (mm) SUPER Zn SUPER doporučená výška sloupku doporučený počet upevnění na sloupek extrémně silný panel díky dvojitým horizontálním drátům panely jsou zakončeny na jedné straně ostny o délce 30 mm, druhá strana je naopak zakončena na tupo s vodorovným drátem aplikace panelů je možná ostny nahoru nebo dolů dle potřeb možnost montáže s podhrabovými deskami rychlá instalace nejvyšší kvalita vysoká bezpečnost ke všem výškám nabízíme širokou ou škálu dvoukřídlých a jednokřídlých bran a branek se shodnou výplní volitelným doplňkem jsou prvky nejvyšší ochrany (protipřelezová pilka, ostnatý drát, žiletková spirála a páska) POUŽITÍ: letiště, vojenské prostory, průmyslové budovy, továrny, skladiště a sportovní stadiony... cz PRŮMYSLOVÉ PANELY PILOFOR SUPER PRŮMYSLOVÉ PANELY PILOFOR SUPER

30 PRŮMYSLOVÉ PANELY PILOFOR SUPER PRŮMYSLOVÉ PANELY PILOFOR SUPER Příslušenství k montáži panelů PILOFOR svorky z nerez oceli ke zdi (2 ks v balení) příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu barva zelená, černá, šedá, bílá PVC příchytka panelů PILOFOR SUPER ke konstrukci brány nerezová příchytka panelů PILOFOR SUPER ke konstrukci brány trhací šroub Zn k upevnění příchytky se zalamovací hlavou délka šroubu 42 mm, 52 mm šroub M6 pozinkovaný délka šroubu 40 mm

31 VYZKOUŠEJTE KONFIGURÁTOR PLOTŮ KOVOVÉ OPLOCENÍ PILEG KOMBINACE ORIGINÁLNÍHO DESIGNU s moderní formou. Jeho ozdobou jsou SUBTILNÍ KOVÁŘSKÉ PRVKY a obloukový profil. Systém se kromě toho vyznačuje JEDNODUCHOU A RYCHLOU MONTÁŽÍ. Je vytvořen pro ty, kteří hledají SPOLEHLIVÉ A ZÁROVEŇ EKONOMICKÉ ŘEŠENÍ. Dokonale se osvědčuje jako OPLOCENÍ BUDOV jak s moderní, tak i klasickou architekturou. základní nabídka obsahuje 15 vzorů a 16 povrchových úprav systémy se dělí na: nezinkované s černou práškovou barvou zinkované s černou práškovou barvou nebo barvou antracit kompletní nabídku je možné najít na černá barva PILEG 1N Zn (žárový zinek) + černá barva PILEG 3N - antracit Zn (žárový zinek) + barva antracit PILEG 7 cena sestavy již od 2 680,- bez DPH PILEG 8N KOVOVÉ OPLOCENÍ PILEG KOVOVÉ OPLOCENÍ PILEG PILEG 9N PILEG 10 3D PILEG 13 PILEG

32 KOVOVÉ OPLOCENÍ PILEG KOVOVÉ OPLOCENÍ PILEG šířka: 2000 mm výška: 600, 900, 1200 mm PILEG 1N šířka: 2000 mm výška: 900, 1200 mm PILEG 4N černá šířka: 2000 mm výška: 300, 600, 900, 1200 mm PILEG 8N Zn + černá šířka: 2000 mm výška: 600, 900, 1200 mm PILEG 12 černá Zn + antracit MONTÁŽ NA KOVOVÉ SLOUPKY šířka: 2000 mm výška: 900, 1200 mm PILEG 2 šířka: 2000 mm výška: 1300 mm PILEG 5 šířka: 2000 mm výška: 600, 900 mm PILEG 9N MONTÁŽ DO BETONOVÉHO OPLOCENÍ PILEG Zn + černá Zn + černá šířka: 2000 mm výška: dle výšky plotovky* PILEG 13 *nejsou součástí nabídky černá Zn + černá šířka: 2000 mm výška: 900, 1200 mm PILEG 3N šířka: 2000 mm výška: 1450 mm PILEG 6 šířka: 2000 mm výška: 1200 mm PILEG 10 3D šířka: 2000 mm výška: 1300 mm PILEG 14 černá Zn + černá Zn + antracit Zn + černá PŘÍSLUŠENSTVÍSTVÍ šířka: 2000 mm výška: 900, 1200 mm PILEG 3N šířka: 2000 mm výška: 1200 mm PILEG 7 šířka: 2000 mm výška: 1000, 1300 mm PILEG 11 šířka: 2000 mm výška: 1200 mm PILEG 15 Zn + antracit Zn + černá Zn + černá černá VYZKOUŠEJTE KONFIGURÁTOR PLOTŮ

33 POHON PRO KŘÍDLOVÉ BRÁNY PILEG Technické parametry výrobku tabulka 1 Typologie Napájení Max. proudový odběr Nominální proudový odběr Max. příkon Nominální příkon WG4024 Elektromechanický převodový pohon pro automatizaci křídlových bran nebo vrat. 24 V 3,5 A 2 A 85 W 50 W Krytí zařízení IP 44 Dráha Rychlost bez zatížení Rychlost se zatížení Max. tlačná síla Nominální tlačná síla Provozní teploty Počet cyklů za hodinu při nom. kroutícím momentu Životnost Izolační třída Rozměry (mm) 320 mm 0,018 m/s 0,018 m/s 1500 N 500 N -20 C až +50 C Přibližně mezi a pracovními cykly, podle podmínek uvedených v tabulce 2 A h Hmotnost (kg) 6 Upozornění: Všechny výše uvedené technické parametry platí při teplotě okolního prostředí 20 C (± 5 C). Společnost Nice S.p.a. si vyhrazuje právo provádět úpravy svých výrobků, kdykoli bude považovat za nutné, přičemž zachová jejich provozní parametry a možnosti použití. tabulka 2 Hmotnost křídla Kč včetně DPH Index náročnosti > 100 kg 10 % > 200 kg 20 % > 300 kg 30 % > 400 kg Délka křídla 3 4 m 20 % Provozní teplota 20 % Plné křídlo 15 % Instalace ve větrné oblasti 15 % Obsah balení: motor 2, řídící jednotka 1, dálkový ovladač 1, montážní sada, návod Počet pracovních cyklů Graf A Index náročnosti (%) Příklad výpočtu životnosti převodového pohonu Wingo WG4024 (viz tabulka 1 a graf A): Hmotnost křídla brány = 200 kg (index náročnosti pracovních cyklů = 10 %) Délka křídla brány = 2,5 m (index náročnosti pracovních cyklů = 10 %) Bez dalších jevů, které by zvyšovaly provozní zatížení zařízení Celkový index náročnosti pracovních cyklů = 20 % Přibližná životnost = pracovních cyklů POHON PRO KŘÍDLOVÉ BRÁNY PILEG POHON PRO KŘÍDLOVÉ BRÁNY PILEG

34 E POHON PRO KŘÍDLOVÉ BRÁNY PILEG POHON PRO KŘÍDLOVÉ BRÁNY PILEG D G D B A C b c d d a 320 mm 770 mm A B 98 mm 95 mm C F e D D

35 POHON PRO POSUVNÉ BRÁNY PILEG ROAD 200 je elektromechanický převodový pohon určený pro automatizaci posuvných brán v bytové výstavbě, je opatřen jednou kontrolní řídicí jednotkou se zabudovaným přijímačem příkazů vysílaných rádiovými vlnami. ROAD 200 je poháněn elektrickou energií, v případě výpadku napájecí energie elektrické sítě je možné zařízení pomocí příslušného klíče odblokovat a bránu ovládat ručně. Omezení v závislosti na délce křídla brány tabulka 1 ROAD 200 Délka křídla v metrech Max. počet cyklů/hodinu Max. počet po sobě jdoucích cyklů do Kč včetně DPH Omezení v závislosti na hmotnosti křídla brány tabulka 2 ROAD 200 Hmotnost křídla v kg OMEZENÍ POUŽITÍ Technické parametry zařízení ROAD 200 jsou uvedené v kapitole Technické parametry a jedná se o jediné hodnoty, které umožňují správně posoudit vhodnost zařízení pro danou aplikaci. Všeobecně je zařízení ROAD 200 schopné pohánět brány o hmotnosti do 200 kg anebo brány, u kterých délka jejich křídla dosahuje maximálně 5 m, další údaje jsou uvedeny v tabulkách 1 a 2. Délka křídla brány umožňuje stanovit maximální počet pracovních cyklů za hodinu a počet po sobě jdoucích pracovních cyklů, zatímco jeho hmotnost umožňuje stanovit procentuální omezení pracovních cyklů a maximální povolenou rychlost posuvu. Například u křídla o délce 3,8 m by bylo možné provádět 15 pracovních cyklů za hodinu a 10 po sobě jdoucích pracovních cyklů, ale jestliže by křídlo vážilo 170 kg, je nutné snížit tyto hodnoty na 70 %. Výsledek by proto byl 11 pracovních cyklů za hodinu a přibližně 7 po sobě jdoucích pracovních cyklů. Aby nedocházelo k přehřátí pohonu, je řídicí jednotka vybavena omezovačem, který pracuje na základě namáhání pohonu a délce pracovních cyklů. Tento omezovač zasáhne do provozu pohonu v okamžiku, kdy je překročena maximální povolená hodnota. Obsah balení: motor (ROAD 200) 1, řídící jednotka 1, dálkový ovladač 1, montážní sada, návod Procentuální vyjádření cyklů do % % % POHON PRO POSUVNÉ BRÁNY PILEG POHON PRO POSUVNÉ BRÁNY PILEG

36 POHON PRO POSUVNÉ BRÁNY PILEG POHON PRO POSUVNÉ BRÁNY PILEG 1. Klíčový přepínač 2. Primární pevná bezp. lišta (volitelné příslušenství) 3. Fotočlánky (volitelné příslušenství) 4. Primární pohyblivá lišta (volitelné příslušenství) 5. Svorka koncového spínače v Otevřené poloze 6. Hřeben (není součástí balení) 7. Sekundární pevná lišta (volitelné příslušenství) 8. Výstražný maják se zabudovanou anténou (volitelné příslušenství) 9. Motor (ROAD 200) 10. Svorka koncového spínače v Zavřené pozici 11. Dálkový ovladač TECHNICKÉ PARAMETRY Za účelem zlepšování svých výrobků si společnost Nice S.p.a. vyhrazuje právo upravovat kdykoli a bez předchozího upozornění jejich technické parametry, přičemž bude zachována jejich funkčnost určené použití. Všechny uvedené technické parametry se vztahují na okolní teplotu 20 C (± 5 C). Tabulka 3 ROAD 200 Typologie Elektromechanický převodový pohon, určený pro automatizaci posuvných brán v občanské bytové výstavbě, vybavený kontrolní elektronickou řídicí jednotkou. Pastorek Z: 15, Modul: 4, rozteč zubů 12,5 mm, roztečný průměr 60 mm Max. kroutící moment při rozjezdu 6 Nm, odpovídá schopnosti uvést do chodu křílo brány se static. třením až 200 N Nominální kroutící moment 3,3 Nm, odpovídající schopnosti udržet v chodu křídlo brány s dynamickým třením až 110 N Rychlost při chodu naprázdno 0,26 m/s, řídicí jednotka umožňuje naprogramovat 2 úrovně rychlosti odpovídající 0,14 m/s nebo 0,26 m/s Rychlost při nom. kroutícím momentu 0,18 m/s Max. frekvence pracovních cyklů 30 cyklů/den (řídicí jednotka omezuje počet pracovních cyklů na max. povolený počet, stanovený podle tabulek 1 a 2) Max. délka nepřetržitého provozu 7 minut (řídicí jednotka omezuje délku nepře ržitého provozu, na max. hodnotu stanovenou podle tabulek 1 a 2) Omezení použití ROAD 200 je v podstatě schopen pohánět brány o hmotnosti do 200 kg anebo o délce křídla do 5 m s přihlédnutím k omezením stanoveným v tabulkách 1 a 2. Napájení ROAD Vac (+10 % +15 %) 50 / 60 Hz Napájení ROAD 200/V1 120 Vac (+10 % +15 %) 50 / 60 Hz Max.příkon 150 W (0,9 A) Izolační třída 1 (je nutné bezpečnostní uzemnění) Výstup výstražného majáku Pro 1 výstražný maják LUCY B (žárovka 12 V, 21 W) Vstup STOP Pro normálně zapnuté kontakty, normálně vypnuté kontakty anebo kontakty s konstantním odporem 8,2, v režimu automatického načtení (změna vůči konfiguraci uložené do paměti vyvolá příkaz STOP ) Vstup PP Pro normálně vypnuté kontakty (zapnutí kontaktu je vyvoláno příkazem P.P.) Vstup rádio ANTÉNA 52 pro kabel typu RG58 nebo obdobný Přijímač rádiových vln Zabudovaný Programovatelné funkce 2 funkce typu ON-OFF a 3 nastavitelné funkce (viz. tabulky 14 a 17) Automatické načtení příslušenství typu STOP (normálně vypnuté kontakty NA, normálně zapnuté kontakty NC nebo Funkce s automatickým načtením kontakty s konstantním odporem 8,2 ). Automatické načtení délky křídla brány a výpočet bodů, ve kterých dochází ke zpomalení posuvu a bodu pro částečné otevření. Provozní teploty - 20 C + 50 C Použití ve silně kyselém, slaném anebo výbušném prostředí Ne Stupeň krytí IP 44 Rozměry a hmotnost h 227, 8 kg

37 VYZKOUŠEJTE KONFIGURÁTOR BETONOVÝCH ZDÍ konfigurator-betonovych-zdi BETONOVÉ OPLOCENÍ PILEG SYSTÉM STAVBY BETONOVÉHO OPLOCENÍ SLOUPKOVÁ TVAROVKA stabilní, nosný betonový prvek vibrolisovaný beton zajišťující tvarovou ostrost hladké celobarevné provedení PLOTOVÁ TVAROVKA univerzální plotový, zdící prvek rozměrově stálé korpusy betonu barevný, vibrolisovaný beton intuitivně řešená konstrukce tvarovky CELKOVÉ NÁKLADY NA VÝSTAVBU JSOU V POROVNÁNÍ DO PODOBNÝCH SYSTÉMŮ NA TRHU POLOVIČNÍ. VÝHODY BETONOVÉHO PLOTU rychlá a jednoduchá montáž bezúdržbový povrch ochrana majetku ekologicky šetrný výrobek nízké pořizovací náklady cena za 1 m 2 již od kvalitní zpracování a dlouhá životnost esteticky působivý vzhled 559,- bez DPH sloupková stříška 2. sloupková tvarovka 3. průběžná stříška 4. průběžná tvarovka BETONOVÉ OPLOCENÍ PILEG BETONOVÉ OPLOCENÍ PILEG

38 BEZZÁKLADOVÝ SYSTÉM BETONOVÉ OPLOCENÍ PILEG BETONOVÉ OPLOCENÍ PILEG Bezzákladové oplocení je kvalitní český výrobek, se všestranným použitím. Vhodný k oploceni jak rodinných domů a zahrad tak i průmyslových objektů. Jednoduchý stavebnicový systém, se kterým si můžete sami ve velmi krátké době neprodyšně a vkusně oplotit svůj pozemek. A to za velmi příznivou cenu ,- TVAROVKA PRŮBĚŽNÁ CELÁ, PŮLKA, SLOUPKOVÁ A STŘÍŠKY CELÁ PIL-DP15 PŮLKA STŘÍŠKA PIL-PD15 průběžná PIL-PS22 PLNÁ SLOUPKOVÁ TVAROVKA PIL-TP PIL-D PIL-ST25 1. armovaná prahová deska 2. základová tvarovka se zámkem 3. základová tvarovka plná sloupková PIL-SS PIL-PP15 JANÍČKOVA DESKA SE STABILIZAČNÍMI DRŽÁKY hloubka 150 mm PIL-P15 SE ZÁMKEM PIL-TSZ40 50 % úspora nákladů při využití bezzákladového systému 80 % úspora času na montáž CELÁ PIL-DP20 PŮLKA 1 STŘÍŠKA průběžná PIL-PS27 SLOUPKOVÁ TVAROVKA PRAHOVÁ DESKA PIL-BZS PIL-BZS2730 UKÁZKA ZÁKLADU SAMOSTATNÉHO STATNÉHO POLE UKÁZKA ZÁKLADU PRŮBĚŽNÉHO POLE PIL-ST PIL-D20 CENA SESTAVY bez DPH PIL-PD20 PIL-PP20 typ sloupková PIL-SS37 hloubka 200 mm PIL-P20 rozměr (mm) Janíčkova deska stabilizační držák (RAL 9005)

39 GARÁŽOVÁ VRATA sekční, rolovací SEKČNÍ GARÁŽOVÁ VRATA plášť vrat je vyroben z ocelového pozinkovaného plechu s následnou barevnou úpravou vrata jsou vždy zateplena polyuretanem síly 40 mm (Uk = 1,07 W/m 2 K) výplně ve čtyřech provedeních panelu, se třemi typy povrchu panelu: dřevu podobný woodgrain, hladký smoothgrain, hrubý sandgrain barevné provedení: tmavě hnědá, černá, měděná hnědá, zelená, vínově červená, stříbrná, antracitová, bílá barevné provedení za příplatek: zlatý dub, ořech FUTURE ruční vrata (bez zámku) typizované rozměry Standardní barvy: bílá RAL 9016, hnědá RAL 8017, hnědá RAL 8014, modrá RAL 5010, červená RAL 3000 Prolis: NÍZKÝ Struktura: WOODGRAIN rozměr (mm) rozměr (mm) FUTURE ruční vrata (bez zámku) typizované rozměry Standardní barvy: bílá RAL 9016, hnědá RAL 801 Prolis: KAZETOVÝ Struktura: WOODGRAIN rozměr (mm) rozměr (mm) Uvedené rozměry jsou typizované, vrata je možné vyrobit přímo na míru až do rozměru mm. kazetový prolis nízký prolis střední prolis bez prolisů ROLOVACÍ GARÁŽOVÁ VRATA plášť vrat je vyroben z hliníkových lamel vyplněných polyuretanem lamely a konstrukce vrat jsou lakovány barvami s vysokou odolností proti otěru vrata jsou vždy vybavena trubkovým elektrickým pohonem, ovládaná klíčovým a otočným přepínačem vrata je možné dodat s dálkovým ovládáním barevné provedení: bílá, hnědá, šedohnědá, modrá, šedá, červená, žlutá, zelená, krémová, jedlová zelená, béžová, stříbrná, zlatý dub ROLETOVÁ VRATA LG-77 Standardní barvy: bílá RAL 9016, šedohnědá RAL 8019 rozměr (mm) rozměr (mm) Uvedené rozměry jsou typizované, vrata je možné vyrobit přímo na míru až do rozměru mm. POHON PRO GARÁŽOVÁ VRATA 24V elektromechanický řetězový nebo řemenový pohon pro pružinová a sekční garážová vrata pro residenční použití s maximální tažnou silou 600N (60 kg) elektronické koncové spínače s encoderem a mechanický doraz při otevírání, systém proti sevření v řídící jednotce, která je programovatelná pomocí displeje, zabudovaný přijímač s pamětí pro 64 ovladačů čas pro otevření 28s BOTTICELLI VENERE D pohon 210 barev GARÁŽOVÁ VRATA A POHONY GARÁŽOVÁ VRATA A POHONY
