1 PRODUKTOVÝ KATALOG

2 Mokrovraty sídlo firmy, sklady Dobříš sklady 1 Dobříš sklady 2 Rybníky sklady

3 PILECKÝ, s. r. o., Váš dodavatel plotových systémů, je na trhu již od roku 1994, kdy začínal s tradiční nabídkou drátěného oplocení, která byla postupem času rozšiřována až po dnešní moderně řízenou společnost s ucelenou nabídkou klasických i vysoce uživatelsky orientovaných typů plotů. Zásadní důraz při výrobě a prodeji klademe na vysokou kvalitu, uživatelsky přívětivý prodej a operativní služby. Umíme Vám Váš plot navrhnout, zdarma spočítat, přivézt až k Vám na pozemek, postavit jej u Vás a samozřejmě zajistit jeho pravidelný servis. Naprostou většinu Vašeho plotu máme u nás již teď skladem. Díky svému profesionálnímu přístupu a vysokému nasazení jsme schopni Vám tato slova dokázat činy. Šíře našeho sortimentu zahrnuje klasické čtyřhranné pletivo IDEAL, dekorační pletivo DEKORAN, lesnické pletivo, sloupky IDEAL, brány a branky IDEAL, zemní vruty VRUPIL a betonové oplocení PILEG. Jsme výhradními dovozci průmyslových plotů, chovatelských pletiv, kovaných plotů, garážových vrat (výklopná, dvoukřídlá, sekční, rolovací) a bran všech typů. Plotové systémy dodávané naší společností, podložené naším poradenstvím a zkušenostmi, jsou pro Vás ideálním řešením, jak kvalitně a rychle zajistit ohraničení soukromých pozemků, provozoven, hal, různých průmyslových ploch, zahrad a sadů, stavenišť a mnohých dalších objektů. Oslovte nás jsme připraveni Vám nalézt efektivní řešení Tým Pilecký, s. r. o. Nestačí nám být pouze dobrými, chceme být stále lepší Zdeněk Pilecký Jednatel 3

4 OBSAH ČTYŘHRANNÁ PLETIVA IDEAL -6 UMĚLÝ ŽIVÝ PLOT, STÍNICÍ ÚPLET 7 DEKORAČNÍ PLETIVO DEKORAN 8 SVAŘOVANÉ SÍTĚ PILONET 9- BRÁNA A BRANKA IDEAL BRÁNA A BRANKA PILGATE CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA A CHOVATELSKÉ SVAŘOVANÉ SÍTĚ 1-16 SLOUPKY A VZPĚRY LESNICKÁ PLETIVA 19- PŘÍSLUŠENSTVÍ K INSTALACI PODHRABOVÝCH DESEK 21 MOBILNÍ PANELY 22 PRVKY NEJVYŠŠÍ OCHRANY 23 PRŮMYSLOVÉ PANELY PILOFOR LIGHT 24 PRŮMYSLOVÉ PANELY PILOFOR CLASSIC 2-26 PRŮMYSLOVÉ PANELY PILOFOR SUPER GARÁŽOVÁ VRATA A POHONY ZEMNÍ VRUTY VRUPIL 31 MONTÁŽNÍ NÁVODY 32 NÁVOD NA MONTÁŽ ČTYŘHRANNÉHO PLETIVA IDEAL NÁVOD NA MONTÁŽ SVAŘOVANÝCH SÍTÍ PILONET 3-36 NÁVOD NA MONTÁŽ SVAŘOVANÝCH PANELŮ PILOFOR NA KULATÉ SLOUPKY IDEAL NÁVOD NA MONTÁŽ SVAŘOVANÝCH PANELŮ PILOFOR NA ČTYŘHRANNÉ SLOUPKY mm KOVANÉ PLOTY 41 4

5 ČTYŘHRANNÁ PLETIVA IDEAL vysoce kvalitní pletivo vyrobené z ocelových drátů s povrchovou úpravou Zn nebo k montáži je doporučeno použít kulaté sloupky Zn nebo s čepičkou a příchytkou napínacího drátu k montáži je doporučeno použít taktéž napínací dráty, vázací dráty, napínáky, sloupky stejné povrchové úpravy Zn nebo IDEAL Zn Zn velikost ok mm Ø drátu 2, mm kompaktní role o délce 2 m napínací drát Zn role 2 a 78 m Ø drátu 3,00 mm IDEAL Zn kulatá role zapletená Zn velikost ok mm Ø drátu 2, mm role o délce 1 a 2 m včetně napínacího drátu výška (mm) výška (mm) Pozinkované čtyřhranné pletivo je možné také dodat v drátu o Ø 2,0 mm, případně 3,00 mm. IDEAL 60 IDEAL 0 velikost ok mm Ø drátu 2,0 mm kompaktní role o délce 2 m barva zelená napínací drát role 26, 44, 2, 66 a 78 m Ø drátu 3,40 mm velikost ok mm Ø drátu 2,0 mm kompaktní role o délce 2 m barva zelená barva hnědá, bílá, šedá, modrá s příplatkem % napínací drát role 26, 44, 2, 66 a 78 m Ø drátu 3,40 mm výška (mm) výška (mm) ČTYŘHRANNÁ PLETIVA IDEAL ČTYŘHRANNÁ PLETIVA IDEAL POUŽITÍ: zahrady, továrny a skladiště...

6 ČTYŘHRANNÁ PLETIVA IDEAL ČTYŘHRANNÁ PLETIVA IDEAL IDEAL kulatá role nezapletená velikost ok mm Ø drátu 2,0 mm barva zelená, hnědá role o délce 1, a 2 m napínací drát role 26, 44, 2, 66 a 78 m Ø drátu 3,40 mm IDEAL kulatá role zapletená velikost ok mm Ø drátu 2,0 mm barva zelená, hnědá role o délce 1 a 2 m včetně napínacího drátu Příslušenství k instalaci čtyřhranných pletiv lanový napínák výška (mm) výška (mm) napínací hřeben IDEAL pro vypnutí čtyřhranných pletiv pro výšky do 0 mm napínací hřeben IDEAL pro vypnutí čtyřhranných pletiv pro výšky nad 0 mm konzole Zn slouží k uchycení pletiva na zděný, kovový sloupek výšky: 00, 1, 0, 1600, 1800, 00 mm příchytka napínacího drátu včetně šroubu příchytka zatloukací zelená, černá kleště ROCAFIX LIG 122 svorka ROCAFIX s povrchovou úpravou balení obsahuje 21 ks svorka ROCAFIX s povrchovou úpravou balení obsahuje 1600 ks svorka ROCAFIX s povrchovou úpravou Zn balení obsahuje 21 ks ID EAL 0 SUPER DOPORUČENÍ: velikost ok mm Ø drátu 3, mm kompaktní role o délce 2 m barva zelená napínací drát role 26, 44, 2, 66 a 78 m Ø drátu 3,40 mm středový napínací drát není technologicky možné zaplétat již při výrobě a musí se napínat samostatně statně středový napínací drát přidáváme k pletivům od výšky 1, m Napínáky IDEAL Dráty vázací napínák s povrchovou úpravou Zn výška (mm) napínák s povrchovou úpravou zelený, hnědý, bílý napínák Super s povrchovou úpravou zelený vázací drát Zn v drátěném obalu vázací drát Zn vázací drát v drátěném obalu zelený vázací drát s odstřihem, plochý zelený vázací drát s odstřihem, kulatý zelený vázací drát zelený vázací drát zelený, hnědý, bílý vázací drát zelený vázací drát Zn rozměr (mm) 1,0/0 m 1,2/0 m 1,0/24 m 1,4/0 m 1,8/0 m 1,4/60 m 0 m 0 m 1,4/24 m 1,4/0 m 2,6/2 m 0,6/0,1 kg svorka ROCAFIX s povrchovou úpravou Zn balení obsahuje 1600 ks vázací drát lakovaný zelený 0,6/0,1 kg 6

7 UMĚLÝ ŽIVÝ PLOT Umělý živý plot náhrada živého plotu balení obsahuje 3 bm 80% zneprůhlednění náhrada živého plotu balení obsahuje 3 bm 9% zneprůhlednění výška (mm) STÍNICÍ ÚPLET Stínicí úplety pro 6% zneprůhlednění oplocení rozměr (mm) výška 0, délka 2 m výška 1600, délka 2 m výška 1800, délka 2 m téměř neprůhledné zastínění velmi podobné živému plotu z křovin stálobarevnost nosnou částí zastínění je výplet z drátů, do kterého je vpletena dvoubarevná páska imitující lístky křovin UMĚLÝ ŽIVÝ PLOT STÍNICÍ ÚPLET UMĚLÝ ŽIVÝ PLOT STÍNICÍ ÚPLET 7

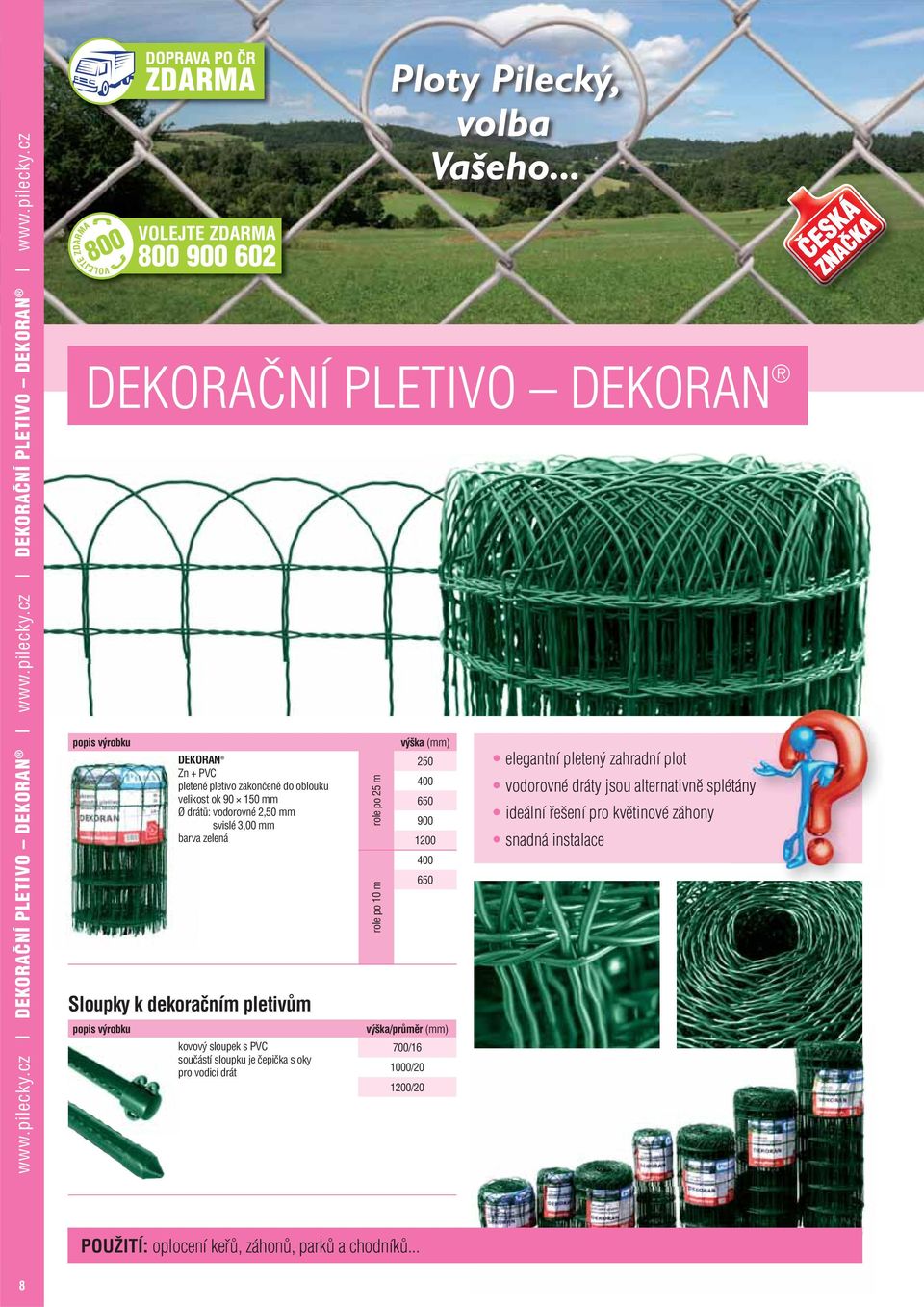

8 DEKORAČNÍ PLETIVO DEKORAN DEKORAČNÍ PLETIVO DEKORAN DEKORAČNÍ PLETIVO DEKORAN DEKORAN pletené pletivo zakončené do oblouku velikost ok 90 mm Ø drátů: vodorovné 2,0 mm svislé 3,00 mm barva zelená Sloupky k dekoračním pletivům kovový sloupek s PVC součástí sloupku je čepička s oky pro vodicí drát role po 2 m role po m výška (mm) výška/průměr (mm) 700/16 00/ 10/ elegantní pletený zahradní plot vodorovné dráty jsou alternativně splétány ideální řešení pro květinové záhony snadná instalace POUŽITÍ: oplocení keřů, záhonů, parků a chodníků... 8

9 SVAŘOVANÉ SÍTĚ PILONET ocelové dráty silně zinkované role o délce 2 m barva zelená role baleny ve smršťovací fólii ZAHRADNÍ SÍTĚ PILONET LIGHT PLUS velikost ok 7 0 mm Ø drátu 2, mm PILONET MIDDLE velikost ok 0 0 mm Ø drátu 2, mm pro výšky mm Ø drátu 2,0 mm pro výšky mm role po m role po 2 m výška (mm) PILONET ANTRACIT velikost ok 0 0 mm Ø drátu 2,0 mm PILONET HEAVY velikost ok 0 0 mm Ø drátu 2,0 mm výška (mm) SVAŘOVANÉ SÍTĚ PILONET SVAŘOVANÉ SÍTĚ PILONET c POUŽITÍ: soukromé zahrady, parky, školy... 9

10 PRŮMYSLOVÉ SÍTĚ SVAŘOVANÉ SÍTĚ PILONET SVAŘOVANÉ SÍTĚ PILONET ocelové dráty silně zinkované role o délce 2 m barva zelená role baleny ve smršťovací fólii PILONET SUPER velikost ok 0 0 mm Ø drátu 3,00 mm PILONET SUPER STRONG velikost ok 0 0 mm Ø drátu 3,0 mm role o délce m výška (mm) každý vodorovný drát je zvlněný pro odvod vody každý vodorovný drát je drátem napínacím nacím okrajové dráty jsou zdvojené pro zvýšení tuhosti sítě pro systém PILONET jsou nejvhodnější sloupky s montážní lištou PILCLIP P, které mají na povrchu profil k uchycení pletiva systém PILONET lze doplnit širokým sortimentem bran a branek vysoké technické úrovně jednokřídlé, dvoukřídlé, posuvné garance životnosti je minimálně let POUŽITÍ: sportovní stadiony, průmyslové budovy, veřejná prostranství, továrny a skladiště...

11 BRÁNA A BRANKA IDEAL DVOUKŘÍDLÁ BRÁNA IDEAL úprava rám z kulatých profilů (uzavřený) výplň čtyřhranné pletivo velikost ok mm Ø drátu 2,0 mm barva zelená součástí brány jsou 2 sloupky včetně stavitelných kloubových závěsů zajištění brány visacím zámkem (není součástí dodávky) v kovových okách DVOUKŘÍDLÁ BRÁNA šířka výška (mm) BRANKA IDEAL úprava rám z kulatých profilů (uzavřený) výplň čtyřhranné pletivo velikost ok mm Ø drátu 2,0 mm barva zelená součástí brány jsou 2 sloupky včetně stavitelných kloubových závěsů součástí je zámek s vložkou FAB JEDNOKŘÍDLÁ BRANKA šířka výška (mm) NOVINKA ČESKÝ VÝROBEK BRÁNA A BRANKA IDEAL BRÁNA A BRANKA IDEAL cz 11

12 BRÁNA IDEAL BRÁNA A BRANKA IDEAL BRÁNA A BRANKA IDEAL BRANKA IDEAL c A 3600 mm B C c A A A. Kloubové zavěšení B. Kovová oka na visací zámek C. Středová zástrč B 00 mm A. Kloubové zavěšení B. Upevnění dorazu brány C. Montáž kliky a zámku FAB 12

13 BRÁNA A BRANKA PILGATE DVOUKŘÍDLÁ BRÁNA PILGATE úprava Zn a rám ze čtyřhranných profilů (uzavřený) výplň svařovaná síť velikost ok 0 0 mm Ø drátu 3,0 mm barva zelená součástí brány jsou 2 sloupky včetně stavitelných kloubových závěsů součástí je zámek s vložkou FAB DVOUKŘÍDLÁ BRÁNA šířka výška (mm) Zn šířka výška (mm) Zn BRANKA PILGATE úprava Zn a rám ze čtyřhranných profilů (uzavřený) výplň svařovaná síť velikost ok 0 0 mm Ø drátu 3,0 mm barva zelená součástí branky jsou 2 sloupky včetně stavitelných kloubových závěsů součástí je zámek s vložkou FAB JEDNOKŘÍDLÁ BRANKA šířka výška (mm) Zn šířka výška (mm) Zn BRÁNA A BRANKA PILGATE BRÁNA A BRANKA PILGATE c 13

14 BRÁNA PILGATE BRÁNA A BRANKA PILGATE BRÁNA A BRANKA PILGATE D A BRANKA PILGATE 00 a 1 mm C 3000 a 4000 mm C B B A A. Kloubové zavěšení B. Upevnění středové zástrče brány C. Upevnění dorazu brány D. Montáž kliky a zámku FAB A A. Kloubové zavěšení B. Upevnění dorazu brány C. Montáž kliky a zámku FAB 14

15 CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA mnohoúčelová pletiva pro chov domácích zvířat vhodná jako ochrana proti škůdcům A CHOVATELSKÉ SVAŘOVANÉ SÍTĚ CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA Zn oko/výška/délka role (mm) 13/00/0 m 16/00/0 m /00/0 m 2/00/0 m 40/00/0 m 0/00/0 m barva zelená oko/výška/délka role (mm) 13/00/2 m 16/00/2 m /00/2 m 2/00/2 m 30/00/2 m 40/00/2 m CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA A CHOVATELSKÉ SVAŘOVANÉ SÍTĚ w cz Zn HOBBY balení oko/výška/délka role (mm) 2/00/ m 2/00/ m 13/00/ m HOBBY balení barva zelená oko/výška/délka role (mm) 13/00/ m 13/00/ m 2/00/ m POUŽITÍ: voliéry, klece, oplocení pro drobné zviřectvo... 1

16 CHOVATELSKÉ SVAŘOVANÉ SÍTĚ mnohoúčelové produkty pro chov domácích zvířat vhodné jako ochrana proti škůdcům vhodné pro terária, králíkárny a voliéry díky své vysoké stabilitě vhodné pro ohrazení kompostů CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA A CHOVATELSKÉ SVAŘOVANÉ SÍTĚ svařovaná síť barva zelená HOBBY balení svařovaná síť barva zelená Zn svařovaná síť Zn HOBBY balení svařovaná síť rozměry (mm) oko/drát/výška/délka role 2 2/2,0/00/ m rozměry (mm) oko/drát/výška/délka role 19 19/1,1/00/ m 19 19/1,1/00/ m 12,7 12,7/0,9/00/ m rozměry (mm) oko/drát/výška/délka role 6,3 6,3/0,/00/2 m 8,0 8,0/0,8/00/2 m,6,6/0,9/00/2 m 12,7 12,7/0,8/00/2 m 12,7 12,7/1,0/00/2 m 16 16/1,2/00/2 m 19 19/1,4/00/2 m 2,4 2,4/1,7/00/2 m rozměry (mm) oko/drát/výška/délka role 19 19/1,4/00/ m 19 19/1,0/00/ m 12,7 12,7/1,0/00/ m Příslušenství k chovatelským svařovaným sítím kleště pro spojování svařovaných sítí svorky pro spojování svařovaných sítí POUŽITÍ: voliéry, klece, oplocení výběhu pro drobné zviřectvo... 16

17 SLOUPKY A VZPĚRY SLOUPKY KULATÉ IDEAL PLOTOVÉ VZPĚRY KULATÉ IDEAL silně zinkováno námi využívaná technologie zajišťuje minimálně dvojnásobnou korozní odolnost na železných a pozinkovaných materiálech (testováno v komoře solnou mlhou) jedná se o nejvyšší stupeň povrchové ochrany a lakování v ČR SLOUPEK Zn černá plastová čepička součástí sloupku je černá příchytka napínacího drátu * součástí sloupku není příchytka napínacího drátu SLOUPEK zelená plastová čepička součástí sloupku je zelená příchytka napínacího drátu barva zelená * součástí sloupku není příchytka napínacího drátu výška/průměr/síla stěny (mm) 170/38/1,2 00/38/1,2 2300/38/1,0 2600/38/1,0 0*/48/1,0 170*/48/1,0 00*/48/1,0 /48/1,0 2400/48/1,0 2600/48/1,0 3000/48/1,0 170/38/1,2 00/38/1,2 2300/38/1,0 2600/38/1,0 0*/48/1,0 170*/48/1,0 00*/48/1,0 /48/1,0 2400/48/1,0 2600/48/1,0 0/60/1,0 30/48/1,0 silně zinkováno vzpěrné sloupky jsou v horní části seříznuté k upevnění na sloupek s plastovou koncovkou součástí vzpěr je spojovací materiál vzpěry IDEAL se používají shodně i pro sloupky PILCLIP VŠECHNY SLOUPKY A VZPĚRY PODLÉHAJÍ PO ZINKOVÁNÍ PĚTISTUPŇOVÉ OCHRANĚ: VZPĚRA Zn 1 odmaštění 2 fosfátování 3 oplach demi vodou 3 4 pasivace (proces Envirox SG ) lakování polymerovou VZPĚRA barva zelená VZPĚRA barva antracit barvou 80 μm spojovací materiál pro vzpěru výška/průměr/síla stěny (mm) 170/38/1,2 00/38/1,2 0/38/1,2 170/38/1,2 00/38/1,2 0/38/1,2 2700/38/1,0 3000/38/1,0 3000/48/1,0 00/38/1,2 SLOUPKY A VZPĚRY SLOUPKY A VZPĚRY cz 17

18 SLOUPKY S MONTÁŽNÍ LIŠTOU PILCLIP SLOUPKY A VZPĚRY SLOUPKY A VZPĚRY námi využívaná technologie zajišťuje minimálně dvojnásobnou korozní odolnost na železných a pozinkovaných materiálech (testováno v komoře solnou mlhou) jedná se o nejvyšší stupeň povrchové ochrany a lakování v ČR díky prolisu má sloupek PILCLIP několikanásobně vyšší pevnost a tuhost vůči běžnému kulatému sloupku (např. sloupku PILCLIP 48 mm se vyrovná běžnému kulatému sloupku o 60 mm) instalace oplocení na sloupky PILCLIP je sofistikovanější a uživatelsky příznivější v porovnání s kulatým sloupkem PŘÍSLUŠENSTVÍ K MONTÁŽI Příslušenství k instalaci čtyřhranných pletiv a svařovaných sítí SLOUPEK součástí sloupku je zelená PVC čepička barva zelená SLOUPKY K PANELŮM PILOFOR čepička PVC Ø 38 mm, barva zelená, černá čepička PVC Ø 48 mm, barva zelená, černá čepička PVC /4 zelená, hnědá čepička PVC 6/4 zelená, hnědá čepička PVC 2 zelená, hnědá koncovka vzpěry PVC Ø 38 mm, barva zelená, černá koncovka vzpěry PVC Ø 48 mm, barva zelená, černá spojovací materiál pro vzpěru koncovka na rozpěru PVC Ø 38 mm objímka na sloupek Ø 38 mm, Ø 48 mm, Ø 60 mm Zn nebo zelené, hnědé provedení lakováním vrtací souprava na ruční hloubení děr pro sloupky ruční vrták Ø 1 cm ruční bagr na vybírání zeminy při kopání děr pro sloupky výška/průměr/síla stěny (mm) 1700/48/1,0 00/48/1,0 2300/48/1,0 0/48/1,0 2700/48/1,0 3000/48/1,0 výška sloupku (mm) Zn Zn a 0 čtvercový průřez mm síla stěny 1,0 mm 1700 součástí sloupku jsou zalisované 00 matky M6 a černá PVC čepička barva zelená 20 barva bílá s příplatkem Zn platle k montáži sloupku na betonový základ pro sloupky Ø 38 mm Zn platle k montáži sloupku na betonový základ pro sloupky Ø 48 mm Příslušenství k montáži panelů PILOFOR SLOUPEK součástí sloupku je černá PVC čepička barva antracit Zn platle k montáži sloupku na betonový základ pro sloupky profilu mm Zn platle k montáži sloupku na betonový základ pro sloupky Ø 48 mm s prolisem (sloupky PILCLIP ) objímka z PVC k uchycení panelů ke kulatým sloupkům včetně šroubu na ø sloupku 48 mm barva zelená, černá, šedá (LIGHT) hákový šroub s matkou (CLASSIC) příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu barva zelená, černá, šedá (CLASSIC, SUPER, SUPER STRONG) zajišťovací šroub Zn k upevnění příchytky se zalamovací hlavou délka šroubu 42 mm, 2 mm (CLASSIC, SUPER, SUPER STRONG) šroub M6 pozinkovaný délka šroubu 40 mm (CLASSIC, SUPER, SUPER STRONG) výška/průměr/síla stěny (mm) 1700/48/1,0 00/48/1,0 2300/48/1,0 18

19 LESNICKÁ PLETIVA UZLOVÁ LIGHT LIGHT mnohoúčelová uzlová Zn pletiva, vhodná zejména k oplocení kultur nejběžnější ochrana proti zvěři (nízká cena) určena do nižších nadmořských výšek max. 00 m pro nižší sněhovou pokrývku Ø okrajového drátu 2,00 mm Ø vnitřního drátu 1,60 mm UZLOVÁ STANDARD STANDARD mnohoúčelová uzlová Zn pletiva, vhodná zejména k oplocení kultur určena do vyšších nadmořských výšek nad 00 m pro vyšší sněhovou pokrývku Ø okrajového drátu 2, mm Ø vnitřního drátu 1,80 mm výška pletiva (cm)/počet vodorovných drátů/rozteč svislých drátů (cm) /14/1 160/1/1 160//1 výška pletiva (cm)/počet vodorovných drátů/rozteč svislých drátů (cm) 0/8/1 1//1 /14/1 160/1/1 160//1 0/16/1 0/17/1 0/19/1 0/22/1 0/8/1 1//1 /14/1 160/1/1 160//1 0/16/1 0/17/1 0/19/1 0/22/ výška oka LESNICKÁ PLETIVA LESNICKÁ PLETIVA cz 19

20 UZLOVÁ SPECIÁLNÍ silně zinkovaná pletiva s dlouhou životností a vysokou pevností určená do obor oplocení farmářských chovů přezimovací obory na zvěř určena do horských poloh uzlové pletivo Ø okrajového drátu 2,40 mm Ø vnitřního drátu 1,90 mm výška pletiva (cm)/počet vodorovných drátů/rozteč svislých drátů (cm) 0/2/1 (0 m) LESNICKÁ PLETIVA LESNICKÁ PLETIVA uzlové pletivo BEZINAL Ø okrajového drátu 3,00 mm Ø vnitřního drátu 2,0 mm uzlové pletivo TITAN Ø drátu 2,0 mm 0/1/1 (0 m) /19/1 (0 m) 0/14/1 (0 m) 180/13/1 (0 m) uzlové pletivo 0/14/1 (7 m) TITAN light Ø drátu 2,00 mm Pro použití v extrémních klimatických podmínkách s velmi silnou povrchovou úpravou Zn+Al. SVAŘOVANÁ individuální ochrana kultur ochrana skupin stromů, školek BENITA Zn Ø drátu 1,80 mm BENITA Ø drátu 2, mm výška pletiva (cm)/počet vodorovných drátů/rozteč svislých drátů (cm) /14/6, (0 m) /1/6 (0 m) 160/1/1 (2 m) 0/17/1 (2 m) Příslušenství k montáži lesnických pletiv RAPIDO spona standard pro dráty o Ø 1,60 2,80 mm skoby Zn (mm) Ø 3,40; délka mm RAPIDO spona super pro dráty o Ø 2,0 4,00 mm Kleště RAPIDO

21 PŘÍSLUŠENSTVÍ K INSTALACI PODHRABOVÝCH DESEK betonové panely nahrazující podezdívku vhodné pod klasické pletivo, svařované sítě nebo svařované panely podhrabové desky jsou uchyceny na kulaté a hranaté sloupky pomocí stabilizačních držáků délka 24 cm je vhodná k panelům PILOFOR, délka 29 cm je vhodná pro ostatní druhy pletiv a svařovaných sítí přeprava podhrabových desek je zpoplatněna dle platného ceníku společnosti Pilecký, s.r.o. hladké provedení bez zámku vymývaná, přírodní oblázek bez zámku délka/výška/šířka (mm) 240/0/0 290/0/0 240/300/0 290/300/0 240/300/0 290/300/0 Stabilizační držáky k instalaci podhrabových desek PVC průběžný výška 0 mm Ø otvoru 38 mm PVC průběžný výška 0 mm Ø otvoru 48 mm PVC průběžný výška 300 mm čtyřhranný otvor mm pro sloupky PILOFOR Zn průběžný výška 0 mm nebo 300 mm Ø otvoru 48 mm PŘÍSLUŠENSTVÍ K INSTALACI PODHRABOVÝCH DESEK cz vymývaná, bílý oblázek bez zámku 240/300/0 290/300/0 Zn koncový výška 0 mm nebo 300 mm PVC koncový výška 0 mm PVC koncový výška 300 mm Poznámka: na zakázku možnost výroby oboustranně vymývaných desek za příplatek % 21

22 MOBILNÍ PANELY MOBILNÍ PANELY MOBILNÍ PANELY silně zinkované lehké mobilní panely s jednoduchou montáží vhodné k dočasnému oplocení budov, výkopů, stavenišť nebo kulturních akcí na volném prostranství rám je zhotoven z uzavřených profilů výplň ze svařovaných drátů bez profilu STANDARD svislé dráty nahoře ukončeny s přesahem vyšší stupeň zabezpečení délka (mm) výška (mm) panel Příslušenství k mobilním panelům podstavec betonový s otvory kolečko k mobilní bráně vrátka univerzální spojka mobilního oplocení závěs pro mobilní bránu nebo branku POUŽITÍ: stavby, kulturní akce, dočasné zabezpečení... 22

23 PRVKY NEJVYŠŠÍ OCHRANY Ostnatý drát PICHLÁČEK špičková jakost silně zinkovaného (240 g Zn/m 2 ) ostnatého drátu úprava Zn a Zn Žiletková spirála silně zinkováno dokonalá ochrana objektu balení ve svitku/váha 0 m / 2,60 kg 0 m /, kg m / 1 kg 0 m /,40 kg průměr vinutí (mm) optimální rozvinutá délka (m) Plochá žiletková páska šířka pásky mm, vzdálenost ostnů 2 mm balení ve svitku 0 m Bavolety pro ostnaté dráty a žiletkové pásky kovová ramena s úpravou Zn a délka ramena 4 cm s otvory pro 3 řady Zn pro sloupky Ø 48 mm, jednostranný pro sloupky Ø 48 mm, jednostranný Zn pro sloupky Ø 48 mm, provedení V pro sloupky Ø 48 mm, provedení V Zn pro sloupky PILOFOR mm, jednostranný pro sloupky PILOFOR mm, jednostranný Zn pro sloupky PILOFOR mm, provedení V pro sloupky PILOFOR mm, provedení V PRVKY NEJVYŠŠÍ OCHRANY PRVKY NEJVYŠŠÍ OCHRANY cz 23

24 PRŮMYSLOVÉ PANELY PILOFOR LIGHT PRŮMYSLOVÉ PANELY PILOFOR LIGHT PRŮMYSLOVÉ PANELY PILOFOR LIGHT svařované panely se čtyřhrannými oky upevnění na kulaté sloupky Ø 48 mm (LIGHT) šířka panelů 0 mm úprava Zn a PANELY PILOFOR S PROFILEM velikost ok 62, 0 mm provedení s prolisem Ø drátu 4,2 mm výška (mm) PILOFOR LIGHT Zn PILOFOR LIGHT doporučená výška sloupku panely jsou zakončeny na jedné straně ostny o délce 30 mm, druhá strana je naopak zakončena na tupo s vodorovným drátem aplikace panelů je možná ostny nahoru nebo dolů dle potřeb možnost montáže s podhrabovými deskami rychlá instalace nejvyšší kvalita POUŽITÍ: soukromé pozemky, veřejná prostranství, parky a sportovní hřiště... ke všem výškám nabízíme širokou škálu dvoukřídlých, jednokřídlých bran a branek se shodnou výplní Příslušenství k montáži panelů PILOFOR doporučený počet upevnění na sloupek počet prolisů V objímka z PVC k uchycení panelů ke kulatým sloupkům včetně šroubu na ø sloupku 48 mm barva zelená, černá, šedá (LIGHT) 24

25 PRŮMYSLOVÉ PANELY PILOFOR CLASSIC svařované panely se čtyřhrannými oky upevnění na sloupky se čtyřhranným profilem (CLASSIC, SUPER, SUPER STRONG) šířka panelů 0 mm úprava Zn a PANELY PILOFOR S PROFILEM velikost ok 0 0 mm provedení s prolisem Ø drátu mm výška (mm) CLASSIC Zn CLASSIC doporučená výška sloupku doporučený počet upevnění na sloupek počet prolisů V POUŽITÍ: průmyslové budovy, továrny, školy, parky, hřiště... panely jsou zakončeny na jedné straně ostny o délce 30 mm, druhá strana je naopak ak zakončena na tupo s vodorovným drátem aplikace panelů je možná ostny nahoru nebo dolů dle potřeb možnost montáže s podhrabovými deskami rychlá instalace nejvyšší kvalita ke všem výškám nabízíme širokou škálu dvoukřídlých, jednokřídlých bran a branek se shodnou výplní PRŮMYSLOVÉ PANELY PILOFOR CLASSIC PRŮMYSLOVÉ PANELY PILOFOR CLASSIC S 2

26 PRŮMYSLOVÉ PANELY PILOFOR CLASSIC PRŮMYSLOVÉ PANELY PILOFOR CLASSIC Příslušenství k montáži panelů PILOFOR panelová spojka z nerez oceli (CLASSIC) kleště na panelové spojky (CLASSIC) svorky z nerez oceli ke zdi (2 ks v balení) (LIGHT, CLASSIC, SUPER, SUPER STRONG) příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu barva zelená, černá, šedá (CLASSIC, SUPER, SUPER STRONG) PVC příchytka panelů PILOFOR CLASSIC ke konstrukci brány nerezová příchytka panelů PILOFOR CLASSIC ke konstrukci brány hákový šroub s matkou (CLASSIC) zajišťovací šroub Zn k upevnění příchytky se zalamovací hlavou délka šroubu 42 mm, 2 mm (CLASSIC, SUPER, SUPER STRONG) šroub M6 pozinkovaný délka šroubu 40 mm (CLASSIC, SUPER, SUPER STRONG) 26

27 PRŮMYSLOVÉ PANELY PILOFOR SUPER svařované panely se čtyřhrannými oky upevnění na sloupky se čtyřhranným profilem (CLASSIC, SUPER, SUPER STRONG) šířka panelů 0 mm úprava Zn a PANELY PILOFOR PLOCHÉ velikost ok 0 0 mm ploché provedení Ø drátů: vodorovné 2 6 mm svislé mm velikost ok 0 0 mm ploché provedení Ø drátů: vodorovné 2 8 mm svislé 6 mm výška (mm) SUPER Zn SUPER doporučená výška sloupku doporučený počet upevnění na sloupek výška (mm) SUPER STRONG Zn+ PVC doporučená výška sloupku doporučený počet upevnění na sloupek extrémně silný panel díky dvojitým horizontálním drátům panely jsou zakončeny na jedné straně ostny o délce 30 mm, druhá strana je naopak zakončena na tupo s vodorovným drátem aplikace panelů je možná ostny nahoru nebo dolů dle potřeb možnost montáže s podhrabovými deskami rychlá instalace nejvyšší kvalita vysoká bezpečnost ke všem výškám nabízíme širokou škálu dvoukřídlých a jednokřídlých bran a branek se shodnou výplní volitelným doplňkem jsou prvky nejvyšší ochrany (protipřelezová pilka, ostnatý drát, žiletková spirála a páska) POUŽITÍ: letiště, vojenské prostory, průmyslové budovy, továrny, skladiště a sportovní stadiony... ww.pilecky.cz w cz PRŮMYSLOVÉ PANELY PILOFOR SUPER PRŮMYSLOVÉ PANELY PILOFOR SUPER 27

28 PRŮMYSLOVÉ PANELY PILOFOR SUPER PRŮMYSLOVÉ PANELY PILOFOR SUPER Příslušenství k montáži panelů PILOFOR svorky z nerez oceli ke zdi (2 ks v balení) (LIGHT, CLASSIC, SUPER, SUPER STRONG) příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu barva zelená, černá, šedá (CLASSIC, SUPER, SUPER STRONG) PVC příchytka panelů PILOFOR SUPER ke konstrukci brány nerezová příchytka panelů PILOFOR SUPER ke konstrukci brány zajišťovací šroub Zn k upevnění příchytky se zalamovací hlavou délka šroubu 42 mm, 2 mm (CLASSIC, SUPER, SUPER STRONG) šroub M6 pozinkovaný délka šroubu 40 mm (CLASSIC, SUPER, SUPER STRONG) 28

29 GARÁŽOVÁ VRATA A POHONY SEKČNÍ GARÁŽOVÁ VRATA Plášť vrat je vyroben z ocelového pozinkovaného plechu s následnou barevnou úpravou. Vrata jsou vždy zateplena polyuretanem síly 40 mm (Uk = 1,07 W/m 2 K). Nosná konstrukce vrat je upravena žárovým zinkováním. Provedení pláště vrat Vzhled výplně je ve čtyřech provedeních typu panelu, s třemi typy povrchu panelu, a to dřevu podobný woodgrain, hladký smoothgrain, hrubý sandgrain. Barevné provedení standardní RAL 8014 hnědá, RAL 9016 bílá, zlatý dub, mahagon, ořech, antracit nestandardní 2 odstínů dle palety RAL Vrata typ A malá lamela hnědá, bílá, woodgrain výška (mm) šířka 2400 mm šířka 2600 mm šířka 3000 mm šířka 4000 mm šířka 000 mm Vrata typ E kazeta zlatý dub, ořech, woodgrain výška (mm) šířka 2400 mm šířka 2600 mm šířka 3000 mm šířka 4000 mm šířka 000 mm Udané rozměry jsou typizované, vrata je možné vyrobit přímo na míru až do rozměru mm. ROLOVACÍ GARÁŽOVÁ VRATA Plášť vrat je vyroben z hliníkových lamel vyplněných polyuretanem síly 19 mm. Lamely a konstrukce vrat jsou lakovány barvami s vysokou odolností proti otěru. Vrata jsou vždy vybavena trubkovým pohonem, ovládaná klíčovým a otočným přepínačem. Barevné provedení standardní RAL 8019 hnědá, RAL 9016 bílá, zlatý dub, tmavý dub Vrata BR 77 hnědá, bílá výška (mm) šířka 2400 mm šířka 0 mm šířka 2600 mm šířka 270 mm 222 Vrata barvy zlatý a tmavý dub výška (mm) šířka 2400 mm šířka 0 mm šířka 2600 mm šířka 270 mm 222 Udané rozměry jsou typizované, vrata je možné vyrobit přímo na míru až do rozměru mm. GARÁŽOVÁ VRATA A POHONY GARÁŽOVÁ VRATA A POHONY cz 2 barev 29

30 GARÁŽOVÁ VRATA A POHONY GARÁŽOVÁ VRATA A POHONY VÝKLOPNÁ GARÁŽOVÁ VRATA Plášť vrat je vyroben z ocelového pozinkovaného plechu s následnou barevnou úpravou. Vrata mohou být zateplená polystyrenem o síle 30 mm s vnitřním překrytím panelem PVC. Provedení pláště vrat Provedení výplně je ve čtyřech variantách (trapézový plech) standardní svislé, vodorovné, zkosené (A) a (V). Barevné provedení RAL 8014 hnědá, 9016 bílá, 7016 šedá, 9006 stříbrná, BTX 2701 bordó, 2702 cihlová, 4702 olivová, zlatý dub a ořech Typizovaná výklopná vrata RAL 8014 hnědá, 9016 bílá nezateplená rozměr mm, mm, mm rozměr mm, mm, mm šířka výška (mm) nezateplená Typizovaná vrata barva RAL/BTX zateplená nezateplená s dveřmi POHON PRO GARÁŽOVÁ VRATA zateplená s dveřmi šířka výška (mm) nezateplená Typizovaná vrata barva zlatý dub, ořech zateplená nezateplená s dveřmi zateplená s dveřmi Udané rozměry jsou typizované, vrata je možné vyrobit přímo na míru až do rozměru mm. pohony sekční výklopná Optimum 600 do 7 m 2 do,4 m 2 Optimum 800 do 9, m 2 do 7 m 2 Optimum 10 do 13 m 2 do 0,8 m 2 Výbava pro pohon Optimum: motor, kolejnice, dálkový ovládač. kolejnice sekční výklopná kolejnice O 2700 H do 1900 mm H do 2700 mm kolejnice O 300 H do 2400 mm kolejnice O 4000 H do 3000 mm DVOUKŘÍDLÁ GARÁŽOVÁ VRATA Plášť vrat je vyroben z ocelového pozinkovaného plechu s následnou barevnou úpravou. Vrata mohou být nezateplená, nebo zateplená polystyrenem o síle 30 mm s překrytím panelem PVC. Provedení výplně jsou ve dvou variantách (trapézový plech) standardní svislé, vodorovné. Barevné provedení RAL 8014 hnědá, 9016 bílá, 7016 šedá, 9006 stříbrná BTX 2701 bordó, 2702 cihlová, 4702 olivová, zlatý dub a ořech Dvoukřídlá vrata pouze v rozměrech na míru výška (mm) šířka mm nezateplená šířka 3000 mm Barva RAL/BTX šířka mm BOTTICELLI set elektromechanický pohon pro pružinová výklopná a sekční vrata, max. tažná síla 600 N (60 kg) zateplená šířka 3000 mm výška (mm) šířka mm nezateplená Barva zlatý dub,ořech šířka 3000 mm šířka mm zateplená šířka 3000 mm Udané rozměry jsou typizované, vrata je možné vyrobit přímo na míru až do rozměru mm. Sada obsahuje: motor, řídicí jednotku, jeden ovladač, signalizační lampu 30

31 ZEMNÍ VRUTY VRUPIL inovativní řešení zakládání staveb žádné výkopy a betonování opakované využití vnitřní průměr/délka (mm) VRU /60 pro sloupky Ø 38 mm, Ø 48 mm pro výšky do 1600 mm, s redukčními kroužky, plastovou čepičkou a tyčí k zavrtání VRU /730 pro sloupky Ø 38 mm, Ø 48 mm pro výšky nad 1600 mm Příslušenství k instalaci zemních vrutů T kříže Ø 6 mm pro zavrtání vrutů (lze i zapůjčit) vnitřní průměr/délka (mm) VRU 890 8/900 pro sloupky Ø 60 mm, čtyřhranné sloupky mm NOVINKA ČESKÝ VÝROBEK Vruty nejsou vhodné pro strojní zavrtávání. redukce na Ø 8 mm ZEMNÍ VRUTY VRUPIL ZEMNÍ VRUTY VRUPIL cz VYUŽITÍ: drátěné ploty, sloupky, altány, chaty, zahradní domky, pergoly, garážová stání, montované haly, solární panely, vlajky, billboardy... 31

32 32 MONTÁŽNÍ NÁVODY

33 NÁVOD NA MONTÁŽ ČTYŘHRANNÉHO PLETIVA IDEAL A. STANDARDNÍ INSTALACE V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 1 do 23 cm pro sloupky a vzpěry ve vzdálenosti 2, až 3 m od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně 80 cm. Typové sloupky Ideal, pro oplocení čtyřhranným pletivem Ideal odpovídající délky, správně výškově osazené do děr, kdy potřebnou výšku definuje příchytka napínacího drátu (viz ilustrace), se zafixují nepříliš řídkým betonem. Koncové a rohové sloupky, stejně tak jako každý nejvýše osmý průběžný sloupek, musí být zavzpěrovány vzpěrami Ideal odpovídající délky. Napínací sloupky jsou fixovány vzpěrami, které musí působit proti tahu pletiva a jsou instalovány: na začátku plotu v každém rohu plotu při každé změně směru plotu každých nejvýše 2 m rovné délky plotu na konci plotu Vzpěry jsou používány k zajištění svislé polohy plotových sloupků poté, co je na sloupky instalováno a napnuto pletivo. Vzpěry jsou osazeny vždy tak, že působí proti směru tahu pletiva. Jsou proto do země zabetonovány a ke sloupku přišroubovány vždy v 1/3 nadzemní výšky sloupku (měřeno od horního konce sloupku) a se sloupkem ideálně svírají úhel 4 stupňů (viz ilustrace). Délka vzpěr je vždy přibližně stejná jako délka sloupků. Vzpěry se instalují vždy: na začáteční sloupek plotu (1 ks) na každý rohový sloupek plotu (2 ks) na každý sloupek plotu, na kterém se mění směr trasy plotu (2 ks) na každý sloupek po nejvýše 2 m v případě rovné trasy plotu (2 ks) na konečný sloupek plotu (1 ks) Čtyřhranné pletivo Ideal se instaluje tak, že se role pletiva celá rozvine podél plotu, prozatím tvořeného zavzpěrovanými sloupky s osnovou tvořenou ze tří napnutých vodorovných napínacích drátů, rozevře se horní uzel čtyřhranného pletiva a pletivo se pověsí za každý cca 6. rozevřený uzel na horní napínací drát po celé délce oplocení. V této fázi, kdy pletivo volně visí na horním napínacím vodorovném drátu, se krajní svislá strana pletiva pomocí vázacího drátu přiváže na koncový sloupek plotu vázacím drátem. Nyní se celé pletivo po celé délce plotu (nejvýše však délka 2 m) napne ve směru od koncového zavzpěrovaného sloupku plotu tak, že se na svém druhém konci osadí napínacím hřebenem pro pletiva (malý nebo velký) a pomocí navijáku či vratidla upevněného za pevný předmět (např. na stojící nákladní automobil) se v této sestavě dostatečně vypne. V takto vypnutém stavu se čtyřhranné pletivo pomocí vázacího drátu přichytí ke střednímu a spodnímu vodorovnému napínacímu drátu. K hornímu napínacímu drátu se pletivo přichycuje uzavřením rozevřených uzlů pletiva. Místo vázacího drátu je možné použít i speciální svorky. Konec pletiva se vázacím drátem přiváže ke koncovému sloupku oplocení. K průběžným sloupkům se pletivo přiváže vázacím drátem. Po zabetonování sloupků a vzpěr je nezbytné před instalací pletiva na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. B. INSTALACE PLETIVA NA NEROVNÉM TERÉNU S POŽADAVKEM NA KOPÍROVÁNÍ TERÉNU Menší terénní vlny Čtyřhranné pletivo je pevné, ale zároveň na větších délkách tras plotů pružné, což umožňuje jeho přizpůsobení terénním vlnám a sloupkům ve svislém směru. Postup montáže na nerovném terénu je shodný s montáží na rovném terénu až po vypnutí pletiva pomocí navijáku, kdy lze síť svislým tahem zafixovat na sloupcích v požadované výšce. Postup montáže: Čtyřhranné pletivo Ideal je neseno osnovou vodorovných napínacích drátů, ke které se přichycuje. Vodorovné napínací dráty jsou silnější než drát pletivový a jsou upevněny na všech sloupcích. Obvykle se na sloupky napnou tři vodorovné řady napínacích drátů. Horní drát se výškově aretuje do příchytky napínacího drátu, spodní drát se osadí na sloupek ve výšce cca cm nad budoucí zem a třetí vodorovný drát se nainstaluje do středu výšky plotu. Všechny tři vodorovné napínací dráty se vypnou pomocí napínáků. Větší terénní vlny a schody Nelze-li při větších terénních nerovnostech použít technologii výškového přizpůsobení sítě terénním vlnám, používá se technologie přerušování a napojování pletiva na sloupcích s využitím výškových odskoků mezi sousedními úseky plotu. Pletivo se instaluje zcela obdobně jako u instalací na rovných úsecích pouze s tou výjimkou, že délka trasy je podstatně kratší. Délka jednoho úseku bývá obvykle do 6 metrů délky a výškový odskok bývá nejvýše do cm. ROZMÍSTĚNÍ SLOUPKŮ IDEAL sloupek IDEAL (napínací) sloupek IDEAL (rohový) ost len zdá m v í 2 áln pky u xim ma ezi slo m sloupek IDEAL (mezisloupek) vzpěra IDEAL vzdálenost mezi sloupky IDEAL 2, až 3 m spojovací materiál pro vzpěru 1/3 umístění vzpěry IDEAL 2/3 čepička napínací drát příchytka napínacího drátu se šroubem upevnění napínacího drátu (úvazek) sloupek IDEAL 33

34 NÁVOD NA MONTÁŽ ČTYŘHRANNÉHO PLETIVA IDEAL C. OPLOCENÍ S BETONOVÝMI PODHRABOVÝMI DESKAMI POD PLETIVEM Při instalaci oplocení s betonovými podhrabovými deskami pod pletivem se pro vložení desek mezi sloupky použijí průběžné, resp. koncové, držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací pletiva. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky, a vzpěry je třeba osazovat do země mimo směr trasy oplocení, a to o cca cm ve směru dovnitř pozemku. Vzpěry se nikdy nearetují na vršek betonové podhrabové desky! D. PŘÍPRAVA PLETIVA PŘED JEHO INSTALACÍ NA SLOUPKY Celou roli kompaktně baleného čtyřhranného pletiva položíme na rovný terén tak, že volný konec role pletiva je ve spodní části, s tím, že budoucí odvalování role bude probíhat ve směru oplocení a zároveň pletivo zůstane na spodní části role, tzn. že zůstane na zemi. Uvolníme a připravíme si konce nylonového motouzu, odstraníme úvazkový drát, který udržuje roli v kompaktním stavu, a uchopíme konce nylonového motouzu... způsob rozbalení kompaktní role IDEAL E. ROZBALENÍ ROLE KOMPAKTNÍHO PLETIVA... opatrně táhneme za konce motouzu, až pletivo roztáhneme do jedné ploché rohože. Při rozmotávání role se pohybuje role a odmotané pletivo se nehýbe. ODMOTANÁ ČÁST PLETIVA LEŽÍ NA ZEMI BEZ POHYBU! F. ROZPOJENÍ A SPOJENÍ Na volně na zemi položeném, rozmotaném pletivu odehneme oba konce jedné spirály šroubovice drátu. Pro rozpojení pletiva otáčíme uvolněnou šroubovici drátu proti směru hodinových ručiček, až do jejího úplného vyjmutí, čímž dojde k rozpojení pletiva na dvě části. Pro spojení pletiva postupujeme opačně. Přiložíme volné konce pletiva k sobě a jednou, předem připravenou, volnou šroubovicí drátu otáčením ve směru hodinových ručiček spojíme volné konce pletiva. Po zašroubování celé šroubovice drátu zahneme oba konce drátu do původního tvaru. Pletivo je spojeno. rozpojení pletiva spojení pletiva napínací dráty 1/2 1/2 příchytka napínacího drátu sloupek IDEAL 48 mm / 38 mm vzpěra IDEAL 38 mm 34

35 NÁVOD NA MONTÁŽ SVAŘOVANÝCH SÍTÍ PILONET A. STANDARDNÍ INSTALACE V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 1 do 23 cm pro sloupky a vzpěry ve vzdálenosti 2, až 3 m od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně 80 cm. Typové sloupky Pilclip, pro svařované sítě Pilonet odpovídající délky, správně výškově osazené do děr, se zafixují nepříliš řídkým betonem. Koncové a rohové sloupky, stejně tak jako každý nejvýše osmý průběžný sloupek, musí být zavzpěrovány vzpěrami Ideal odpovídající délky. Napínací sloupky jsou fixovány vzpěrami, které musí působit proti tahu sítě a jsou instalovány: na začátku plotu v každém rohu plotu při každé změně směru plotu každých nejvýše 2 m rovné délky plotu na konci plotu Vzpěry jsou používány k zajištění svislé polohy plotových sloupků poté, co je na sloupky instalována a napnuta svařovaná síť. Vzpěry jsou osazeny vždy tak, že působí proti směru tahu svařované sítě. Jsou proto do země zabetonovány a ke sloupku přišroubovány vždy v 1/3 nadzemní výšky sloupku (měřeno od horního konce sloupku) a se sloupkem ideálně svírají úhel 4 stupňů (viz ilustrace). Délka vzpěr je vždy přibližně stejná jako délka sloupků. Vzpěry se instalují vždy: na začáteční sloupek plotu (1 ks) na každý rohový sloupek plotu (2 ks) na každý sloupek plotu, na kterém se mění směr trasy plotu (2 ks) na každý sloupek po nejvýše 2 m v případě rovné trasy plotu (2 ks) na konečný sloupek plotu (1 ks) směru trasy plotu a počátek sítě se uchytí pomocí nerezových svorek Pilclip na sloupek. Je-li délka plotu větší než délka svařované sítě (obvyklý návin role je 2 m), pak se svařované sítě navzájem spojují mimo sloupky pomocí svorek Casanet, a to vždy přesazením přes jedno oko. Sítě je možné navzájem spojovat i na sloupcích, avšak v takovém případě je spotřeba sítí vyšší a pevnost spojení sítí na sloupku, bez přesahu přes oko, je nižší oka se deformují. Připravená (rozvinutá) síť, s jedním svým koncem již přichycená na zavzpěrovaném sloupku, se na druhém konci osadí napínacím hřebenem (malý nebo velký) a pomocí navijáku či vratidla upevněného za pevný předmět (např. na stojící nákladní automobil) se v této sestavě dostatečně vypne. Ve vypnutém stavu se síť postupně fixuje na všechny sloupky v požadované výšce nerezovými svorkami Pilclip speciálními kleštěmi. Přebytečný konec sítě za posledním sloupkem se odstřihne. Podle potřeby lze síť ještě místně vypnout pomocí krepování (zvětšením zvlnění) vodorovných drátů krepovacími kleštěmi. B. INSTALACE SÍTĚ NA NEROVNÉM TERÉNU Menší terénní vlny Sítě Pilonet jsou pevné, ale zároveň na větších délkách tras plotů pružné, což umožňuje jejich přizpůsobení terénním vlnám a sloupkům ve svislém směru. Postup montáže na nerovném terénu je shodný s montáží na rovném terénu až po vypnutí sítě pomocí navijáku, kdy lze síť svislým tahem zafixovat na sloupcích v požadované výšce. Pokud je to nezbytné, je možné síť ještě lokálně vypnout krepováním kleštěmi. 1/3 2/3 spojovací materiál pro vzpěru Po zabetonování sloupků a vzpěr je nezbytné před instalací svařované sítě na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Postup montáže: Před instalací svařované sítě Pilonet na sloupky se role, ve kterých jsou sítě baleny a dodávány, rozvine směrem od počátečního, zavzpěrovaného sloupku ve Větší terénní vlny a schody Nelze-li při větších terénních nerovnostech použít technologii výškového přizpůsobení sítě terénním vlnám, používá se technologie přerušování a napojování sítě na sloupcích s využitím výškových odskoků mezi sousedními sítěmi. Sítě se instalují zcela obdobně jako u instalací sítí na rovných úsecích pouze s tou výjimkou, že délka trasy je podstatně kratší. Délka jednoho úseku bývá obvykle do 6 metrů délky a výškový odskok bývá nejvýše do cm. 3

36 NÁVOD NA MONTÁŽ SVAŘOVANÝCH SÍTÍ PILONET C. SPOJOVÁNÍ KONCŮ DVOU SÍTÍ Pro pevné spojení dvou konců sítí překryjte dvě dvojice vertikálních drátů obou sítí (vodorovný přesah jednoho oka) a spojte je vzájemně nerezovými nebo pozinkovanými sponami (podle typu sítě) křižně přes spoje tak, jak je znázorněno na obrázku. D. VYPÍNÁNÍ LEHKÉ SÍTĚ POMOCÍ PLASTOVÉHO HŘEBENU Lehké svařované sítě Pilonet jsou sítě průměru drátů do 2, mm. Vypínání lehkých sítí lze provádět i bez použití lanového napínáku, resp. jiné strojní mechanizace, a to pomocí plastového vypínacího hřebene tak, že se oky částí sítě, která svou délkou přesahuje přes koncový, zavzpěrovaný sloupek, provleče ruční plastový hřeben a tlakem na rukověť hřebene se přes sloupek síť vypne. V takto vypnutém stavu se síť již standardně přichytí ke sloupkům pomocí nerezových svorek. E. PLOTY S BETONOVÝMI PODHRABOVÝMI DESKAMI Při instalaci oplocení s betonovými podhrabovými deskami pod svařovanou sítí se pro vložení desek mezi sloupky použijí průběžné, resp. koncové, držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací svařovaných sítí. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky, a vzpěry je třeba osazovat do země mimo směr trasy oplocení, a to o cca cm ve směru dovnitř pozemku. Vzpěry se nikdy nearetují na vršek betonové podhrabové desky! F. OPLOCENÍ S PROTIPŘELEZOVÝMI PRVKY NAD OPLOCENÍM Nad svařovanou síť lze instalovat ostnaté dráty nebo žiletkové pásky dvěma způsoby: a) osazením bavoletů na vršek sloupků a instalací 3 řad ostnatého drátu, resp. žiletkové pásky Bavolety jsou obvykle jednoramenné 0cm nástavce sloupků, svírající se sloupkem plotu úhel 4 stupňů, čímž zvyšují plot o cca 30 cm. Bavolety jsou vhodné i pro osazení plotu žiletkovými spirálami. b) instalací 1 řad ostnatého drátu, resp. žiletkové pásky, přímo na sloupky nad svařovanou síť pomocí nerezových svorek a kleští U tohoto způsobu zvýšení bezpečnostní úrovně plotu se ostnaté dráty, resp. žiletkové pásky, instalují přímo na sloupky nad svařovanou síť v obvyklé vzdálenosti 1 cm od sebe. Při této variantě je nezbytné počítat s proporcionálně delšími sloupky v závislosti na počtu řad ochranných prvků. 36

37 NÁVOD NA MONTÁŽ SVAŘOVANÝCH PANELŮ PILOFOR NA KULATÉ SLOUPKY IDEAL A. INSTALACE OPLOCENÍ V PŘÍMÉM SMĚRU V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 1 do 23 cm pro sloupky ve vzdálenosti 23 cm na střed díry od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně do 80 cm. Do připravených děr se osadí typové sloupky Ideal, odpovídající délky, správně výškově osazené. Koncové, průběžné a rohové sloupky se při tomto typu oplocení nerozlišují. Pro betonování sloupků je vhodné připravit si předem dřevěnou šablonu (viz obr.). Sloupky musí po zabetonování být zcela přesně zarovnány směrově, výškově, musí být přesně vzdáleny od sebe a musí být ve zcela kolmé pozici. Po zabetonování sloupků je nezbytné před osazením panelů na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Vzpěry se při tomto typu oplocení nepoužívají. Na zabetonované sloupky postupně připevníme panely tak, že krajním okem panelu přes svislý drát navlečeme objímku, kterou poté převlečeme přes kulatý sloupek. Mezi čelistmi objímky musí být sevřen svislý drát panelu. Při svírání objímek si pomůžeme svěracím nástrojem k přiblížení volných konců (např. sika kleště ); v okamžiku největšího přiblížení konců spojíme šroub s matkou a silně dotáhneme. Sousední panely zafixujeme na sloupku odpovídajícím počtem plastových objímek (podle výšky panelů viz tabulka) tak, že do jedné objímky osadíme vždy oba dva sousední panely. Je-li panel opatřen prolisy (Pilofor Classic, Light, Pro, Promo), umístíme příchytku vždy pod spodní vodorovný drát každého prolisu. Není-li panel opatřen prolisy (Pilofor Super, Super Strong), umístíme odpovídající počet příchytek rovnoměrně po celé výšce panelu, avšak vždy pod vodorovný drát. 1 B. INSTALACE OPLOCENÍ PŘI ZMĚNĚ SMĚRU Oplocení v rohu (jakákoli změna směru trasy oplocení) se realizuje shodně s rovným oplocením s jedinou výjimkou a tou je vzdálenost rohového sloupku od sousedních zde je vzdálenost sloupků na střed sloupku 21 cm. C. INSTALACE OPLOCENÍ VE SVAHU A PŘI ZMĚNĚ VÝŠKY Panely Pilofor je možné instalovat pouze a jedině ve vodorovné pozici. Panely nikdy nekopírují terén, nepřizpůsobují se sklonu terénu. V případě realizace oplocení ve svahu se sousední panely na sloupku navzájem výškově oddělí. Vzniknou tak na sloupku dva zuby jeden nahoře a jeden dole. Počet příchytek na takovém sloupku se zvyšuje o 2 kusy oproti standardní instalaci pro zafixování horního a spodního konce odskočeného panelu. Je nezbytné pamatovat na požadavek použití delších sloupků oplocení v místech výškových odskoků. Doporučený nejvyšší výškový odskok je cm. 0 VÝŠKA PANELŮ POČET PŘÍCHYTEK u průběžných a koncových sloupků* 30 mm mm /130 mm mm 1830 mm 30 mm 6 * u rohových sloupků je počet příchytek na sloupek vyšší 37

38 NÁVOD NA MONTÁŽ SVAŘOVANÝCH PANELŮ PILOFOR NA KULATÉ SLOUPKY IDEAL D. INSTALACE PANELŮ NA KONCI TRASY OPLOCENÍ Panely Pilofor je možné zkracovat podle potřeby a podle požadované délky úseku oplocení, a to vždy v násobku vzdálenosti vertikálních drátů. Instalace zkráceného panelu se pak provádí shodně s instalací standardní, resp. s instalací při změně směru nebo v odskocích. E. OPLOCENÍ S BETONOVÝMI PODHRABOVÝMI DESKAMI POD PANELY Při instalaci oplocení s betonovými podhrabovými deskami pod panely se pro vložení desek mezi sloupky použijí průběžné, resp. koncové, držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací panelů. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky. F. OPLOCENÍ S PROTIPŘELEZOVÝMI PRVKY NAD OPLOCENÍM Nad panely lze instalovat ostnaté dráty nebo žiletkové pásky dvěma způsoby: a) osazením bavoletů na vršek sloupků a instalací 3 řad ostnatého drátu, resp. žiletkové pásky Bavolety jsou obvykle jednoramenné 0cm nástavce sloupků, svírající se sloupkem plotu úhel 4 stupňů, čímž zvyšují plot o cca 30 cm. Bavolety jsou vhodné i pro osazení plotu žiletkovými spirálami. b) instalací 1 řad ostnatého drátu, resp. žiletkové pásky, přímo na sloupky nad panely U tohoto způsobu zvýšení bezpečnostní úrovně plotu se ostnaté dráty, resp. žiletkové pásky, instalují přímo na sloupky nad panely do předem připravených příchytek napínacího drátu, kterými sloupek osadíme, v obvyklé vzdálenosti 1 cm od sebe. Při této variantě je nezbytné počítat s proporcionálně delšími sloupky v závislosti na počtu řad ochranných prvků. 38

39 NÁVOD NA MONTÁŽ SVAŘOVANÝCH PANELŮ PILOFOR NA ČTYŘHRANNÉ SLOUPKY mm A. INSTALACE OPLOCENÍ V PŘÍMÉM SMĚRU V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 1 do 23 cm pro sloupky ve vzdálenosti 23 cm na střed díry od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně do 80 cm. Do připravených děr se osadí typové sloupky Pilofor, odpovídající délky, správně výškově osazené. Koncové, průběžné a rohové sloupky se při tomto typu oplocení nerozlišují. Pro betonování sloupků je vhodné připravit si předem dřevěnou šablonu (viz obr.). Sloupky musí po zabetonování být zcela přesně zarovnány směrově, výškově, musí být přesně vzdáleny od sebe a musí být ve zcela kolmé pozici. Po zabetonování sloupků je nezbytné před osazením panelů na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Vzpěry se při tomto typu oplocení nepoužívají. Na zabetonované sloupky postupně připevníme panely tak, že krajní panel, přiložený zpravidla z exteriérové strany plotu, na sloupek přichytíme příchytkou Pilofor Classic nebo Pilofor Super (Super Strong) a pozinkovaným šroubem M6 v místech, kde je typový sloupek Pilofor opatřen nalisovanými matkami M6. Sousední panely zafixujeme na sloupku odpovídajícím počtem plastových příchytek Pilofor (podle výšky panelů viz tabulka) tak, že do jedné objímky osadíme vždy oba dva sousední panely. Je-li panel opatřen prolisy (Pilofor Classic, Light, Pro, Promo), umístíme příchytku vždy pod spodní vodorovný drát každého prolisu. Není-li panel opatřen prolisy (Pilofor Super, Super Strong), umístíme odpovídající počet příchytek rovnoměrně po celé výšce panelu, avšak vždy pod vodorovný drát. B. INSTALACE OPLOCENÍ PŘI ZMĚNĚ SMĚRU Oplocení v rohu (jakákoli změna směru trasy oplocení) se realizuje shodně s rovným oplocením s jedinou výjimkou a tou je přichycení příchytek na sloupek Pilofor v místech, kde panel není osazen zalisovanými matkami M6. Příchytky a potažmo panely se ke sloupku připevňují samořeznými pozinkovanými šrouby. 1 C. INSTALACE OPLOCENÍ VE SVAHU A PŘI ZMĚNĚ VÝŠKY Panely Pilofor je možné instalovat pouze a jedině ve vodorovné pozici. Panely nikdy nekopírují terén, nepřizpůsobují se sklonu terénu. V případě realizace oplocení ve svahu se sousední panely na sloupku navzájem výškově oddělí. Vzniknou tak na sloupku dva zuby jeden nahoře a jeden dole. Počet příchytek na takovém sloupku se zvyšuje o 2 kusy oproti standardní instalaci pro zafixování horního a spodního konce odskočeného panelu. Je nezbytné pamatovat na požadavek použití delších sloupků oplocení v místech výškových odskoků. Doporučený nejvyšší výškový odskok je cm. VÝŠKA PANELŮ POČET PŘÍCHYTEK u průběžných a koncových sloupků* 630 mm 3 30 mm mm /130 mm mm 1830 mm 30 mm mm 7 * u rohových sloupků je počet příchytek na sloupek vyšší 39
