Bosch Diagnostics naše vědomosti, Váš úspěch 2006/2007

Transkript

1 Bosch Diagnostics naše vědomosti, Váš úspěch 2006/2007 Bosch - jeden partner pro diagnostiku, náhradní díly, technické informace, poradenství a vzdělávání v oboru. Bosch-Diagnostics Software Vybavení Školení Technické ESI[tronic] autoservisů poradenství

2 Bosch: jeden partner pro diagnostiku, technické informace, náhradní díly, poradenství a vzdělávání v oboru. Technické informace ESI[tronic] Diagnostická technika Technická hotline a odborné poradenství Technická školení Náhradní díly v kvalitě prvovýbavy Servisní koncept Bosch Car Service: komplexní řešení pro servis a dílnu Vsaďte na úspěch! Jako partner Bosch Car Service.

3 Vše z jedné ruky Bosch-Diagnostics Obsah strana Náhradní díly 4 Elektronický systém informací 6 Technické poradenství 8 Diagnostika elektronických systémů 10 Test motoru a jeho příslušenství 13 Měření emisí 18 Kontrola elektrické výbavy 23 Měření geometrie náprav 28 Servis klimatizací 30 Pracovní oblečení BOSCH 32 Technické příručky 33 Technická školení 34 Obchodní a technické poradenství pro diagnostiku Liberecký Ústecký Karlovarský Královehradecký Praha Plzeňský Středočeský Pardubický Moravskoslezský Olomoucký Vysočina Jihočeský Zlínský Jihomoravský Petr Plzák tel Petr Kunzl tel Aktuální seznam autorizovaných velkoobchodů nabízejících prodej diagnostiky je uveden na Robert Bosch odbytová s.r.o. Automobilová technika Pod Višňovkou 1661/ Praha 4 - Krč Tel , fax Obchodní oddělení Tel Fax Servisní služby Tel Fax Technické změny vyhrazeny.

4 Nabídka Bosch Přes vědeckých inženýrů se věnuje vývoji nových a moderních dílů. Každý rok Bosch přihlásí přes patentů a vynálezů. Výsledkem investic do vývoje jsou špičkové, kvalitní náhradní díly a autopříslušenství. Bosch nerozlišuje díly do prvovýroby a náhradní díly - vyvíjí, vyrábí a dodává jen jedny. Bosch je největším evropským dodavatelem dílů a celých systémů do automobilové výroby, a proto také mají díly Bosch velmi příznivé ceny. Produktové skupiny Bosch Skupina Produkt Specifikace Zapalovací svíčky zapalovací svíčky Bosch Super Bosch Super Plus Bosch Super 4 Bosch Silber Sport Bosch Platin Filtry olejové vzduchové palivové vnitřní diesel benzin standardní a s aktivním uhlím Stírací technika stěrače přední TOP, Twin, Twin Spoiler, Aerotwin, přestavbové sady Aerotwin stěrače zadní motory stěračů ramínka stěračů Světelná technika Komfortní elektronika světlomety hlavní blikače díly pro světla varovná světla přídavné světlomety žárovky Parkpilot senzory relé elektrické motorky díly pro airbag díly pro větrání a klimatizace Standard, Plus 30, Plus 50/60, Xenon Blue, Daytime, Extralife 4

5 Náhradní díly Bosch-Diagnostics Skupina Produkt Specifikace Dieselové systémy žhavicí svíčky kolíkové, Duratherm a Duratherm Chromium trysky čepové, otvorové opravárenské sady dvoustupňových vstřikovačů vstřikovací čerpadla rotační, řadová náhradní díly pro čerpadla řídicí jednotky vstřikovače Benzinové systémy zapalovací kabely díly do zapalování Jetronic díly jednopružinové, dvoupružinové, injektory Common Rail, PLD, PDE přerušovací kontakty víčka rozdělovačů kondenzátory palce rozdělovačů Hallovy snímače řídicí jednotky vstřikovací ventily měřiče množství vzduchu regulátory tlaku nastavovače volnoběhu centrální vstřikovací jednotky elektrická podávací čerpadla lambda sondy Brzdové systémy brzdové destičky řady Premium a Classic brzdové kotouče brzdová obložení Zásobování energií Diagnostics brzdové bubny hydraulické díly řídicí jednotky a senzory opravárenské sady mechanické díly brzdová kapalina rozvodové řemeny sady pro výměnu rozv. řemenu klínové řemeny startovací akumulátory alternátory startéry díly startérů a alternátorů brzdové válečky hlavní brzdové válce posilovače brzd hydraulické hadice KIT Pro a KIT Super Pro lanovody DOT3, DOT4, DOT4 Super, DOT5.1 Super, LHM ozubené drážkové údržbové - DIN, Gigawatt bezúdržbové - Silver, Silver Plus, Asia Silver, TECMAXX nové repasované - Bosch Exchange nové repasované - Bosch Exchange Hardware Software Technická školení Technické poradenství 5

6 Elektronický systém informací ESI[tronic] Kompletní informační systém pro autoservis. Bosch nabízí nejrozsáhlejší systém obchodních, technických a diagnostických infor ma cí od všech významných výrobců. Pravidelná aktualizace dat zajišťuje nejnovější stav informací. Označení Téma Obsah rozsah A B C D E F K M P S TD W ZD ZW A B STD Výbava vozidel Pracovní normočasy Diagnostika, ná vody pro vyhle dá vání závad SIS a schémata zapo je ní el. systémů Náhradní díly - diesel Náhradní díly - elektrika Archiv náhradních dílů Návody pro opravy komponentů Mechanické hodnoty El. schémata zapojení komfortních systémů Servisní intervaly Výbava vozidel - ostatní výrobci Zkušební hodnoty pro vstřikova cí čerpadla Bosch Náhradní díly Zexel Zkušební hodno ty pro vstřikova cí čerpadla Zexel Systém autoservis, sada informací Náhradní díly Bosch pro více než osobních a užit ko vých vozů, motocyklů, tahačů, traktorů a speciálních vozů Přes 3,5 milionu pracovních normo časů pro více než nejběžněj ších osobních vozidel a dodávek Přes 6 milionů dodatečných textů pro související operace Software pro diagnostiku elektronic kých systémů, podrobné návody pro vyhledávání závad a pře hledná schémata zapojení elektronických systé mů pro většinu evropských vozidel Modulární systém umožňuje zvolit pouze některý z nabízených segmentů informací Nejrozsáhlejší katalog komponentů vstřikování vznětových motorů od firmy Bosch Více než seznamů náhradních dílů obsahuje více než 1,1 milionu jednotlivých dílů Nejrozsáhlejší katalog komponentů elektrických agregátů Bosch Více než seznamů náhrad ních dílů obsahuje více než jednotlivých dílů Více než seznamů náhradních dílů pro starší vozidla Návody pro opravy, servisní informace a telegramy pro komponenty z oblasti diesel a autoelektrika Modulární systém umožňuje zvolit pouze některý z nabízených segmentů informací Rozsáhlé informace potřebné pro mechanické činnosti okolo vozidla Tech. údaje zážehových a vzně tových motorů, utahovací momenty, specifikace a množství náplní,... Podrobné plány údržby a inspekč ních prohlídek Schémata zapojení elektrické sou stavy a komfortní elektroniky v jed notném zobrazení Pro více než 60 výrobců vozidel, 550 modelových řad, vozidel Data TecDoc - rozšíření data báze náhradních dílů Bosch o další dodavatele Zkušební a seřizovací předpisy pro více než řadových a ro tačních čerpadel Kompletní průběh kontroly a seříze ní od potřebné výbavy až po tisk protokolu Obsahuje software pro instalaci programu Nejrozsáhlejší katalog náhradních dílů pro výrobky Zexel Podrobné obrázky a seznamy náhradních dílů Zkušební a seřizovací předpisy pro vstřikovací čerpadla Zexel Kompletní průběh kontroly a seříze ní od potřebné výbavy až po tisk protokolu ESI-A, ESI-B, ESI-S, ESI-TD: popis viz výše 95 % pokrytí trhu západ. Evropy náhrad. díly Bosch Nezbytně nutné pro všechny ostatní segmenty informací ESI[tronic] Jednotné zobrazení pro vozidla všech značek v hodinách a minutách Zobrazení v národní měně Informace o systémech řízení zážehových a vznětových motorů a brzdových systémech osobních vozů od firmy Bosch a ostatních výrobců Návody pro řízené vyhledávání zá vad s počítačo vou podporou lze in stalovat na běžném PC a optimálně využít s diagnostickou technikou Bosch Obrázky nejvyšší kvality Možnost zvětšování a tisku Obrázky nejvyšší kvality Možnost stupňovitého zvětšování Náhradní díly elektrických a vstřiko vacích agregátů, vstřikovačů a pneu matických prvků K1 - Diesel K2 - Startéry + generátory K3 - Komplet K1 + K2 Návody pro montáž a demontáž rozvod. řemenů Data geometrie podvozku a tlaku v pneumatikách Návody pro nulování servisních intervalů Klimatizace - předepsané množství a typ náplně i oleje, intervaly údržby Více než podrobných schémat zapojení se seznamem komponetů Možnost zvětšování a tisku kompletní rozsah servisních prací a inspekcí, oprav dílů podléha jících opotřebení, dílů a normočasů, návrh cenových kalkulací Možnost importu cen Všechny zkušební kroky jsou zobrazovány v optimálním pořadí Určeno pouze pro majitele zkušeb ních stolic Bosch dle normy ISO Optimální využití s Bosch EPS 815 Určeno pouze pro majitele zkušebních sto lic Bosch nebo Zexel dle normy ISO Optimální využití s Bosch EPS 815 6

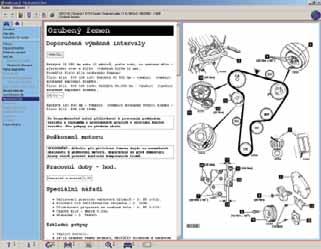

7 Elektronický systém informací Bosch-Diagnostics ESI-C Informace tak individuální jako váš autoservis. Modu lární koncepce vám umožní předplatit si přesně tu skupi nu informací ESI[tronic] C, kterou ve vašem auto ser visu potře bujete. Zvolenou skupinu informací lze zpřístupnit odpovídajícím uvolňovacím kódem. Všechny druhy informací existují samostatně nebo v kombinacích podle potřeb autoservisu. SIS návody k hledání závad Diagnostika řídicích jednotek testerem KTS C1 Zážehové motory Vznětové motory Brzdové systémy Zážehové motory Vznětové motory Brzdové systémy C2 CAS [plus] - všechny důležité informace na jedné obrazovce volba diagnostiky řídicí jednotky přímo z návodu pro vyhledávání závad propojení požadovaných a skutečně naměřených hodnot na jedné obrazovce spuštění funkce multimetru z návodu SIS záznam naměřených hodnot do SIS návodu pro vyhledávání závad jednoduchá a přehledná dokumentace naměřených hodnot v pracovním protokolu C3 C4 C6 C7 C8 C9 C12 C14 C15 C16 Návody k hledání závad SIS celkové Návody k hledání závad SIS celkové KTS 5xx/650 celkové Optimální kombinace pro autoservis ESI[tronic] Informace do každé dílny jednoduchá obsluha rychlý přístup k informacím nejvyšší pokrytí vozidel na evropském trhu jednotná struktura pro všechny značky vozidel modulární systém umožňuje používat kombinace jednotlivých segmentů infor mací ideální pro spojení s vybranou diag no stickou tech nikou pravidelná aktualizace 4x ročně zajiš ťu je stálý pří sun nových informací ESI-M Užitečné informace pro každý autoservis. Kompletní přehled technických údajů a informací potřebných pro mechanické činnosti okolo vozidla. Všechny informace na jednom DVD 7

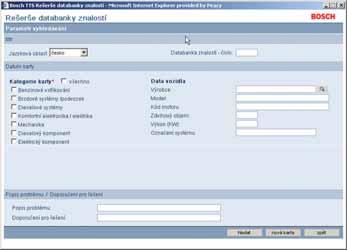

8 Bosch-Diagnostics Technické poradenství Technická podpora - Hotline Jakým způsobem může Bosch poradit? Pro uživatele informačního systému ESI[tronic] C9 nabízí společnost Bosch technickou pomoc prostřednictvím telefonní linky a internetu. Po telefonu lze získat pomoc v pracovní dny od 8 do 17 hodin. Trouble-Ticket-Systém (TTS), poradenství po internetu, je přístupné 24 hodin denně. Tým poradců vychází ze svých teoretických a hlavně praktických zkušeností. Využívá ale i rozsáhlé zkušenosti společnosti Bosch z výroby a vývoje automobilů. Prostřednictvím mateřské firmy má k dispozici znalosti prvovýroby a obsáhlé knot-how. Může využívat obsáhlý fond výzkumných a vývojových oddělení společnosti Bosch a čerpat z rozsáhlé technické knihovny a elektronické databanky. Komu Bosch poradí? Poradenství mohou využívat uživatelé informačního systému ESI[tronic] C9, kteří podepíší smlouvu o využívání technického poradenství. Uživatel obdrží telefonní číslo technické hotline a stanoví si 3 vlastní telefonní čísla, ze kterých bude volat své dotazy. Současně má právo na 3 přístupy do TTS systému, to znamená, může provést 3 registrace pro 3 uživatele, kteří mohou systém nezávisle využívat. Předplatné pro obě služby technického poradenství je zpoplatněno. Fakturace bude probíhat jedenkrát ročně. Telefonní dotazy jsou dále zpoplatněny zvláštní sazbou. Přístup do internetové databanky vědomostí a zasílání dotazů prostřednictvím TTS systému je zdarma (vyjma standardních poplatků za připojení k internetu). 8

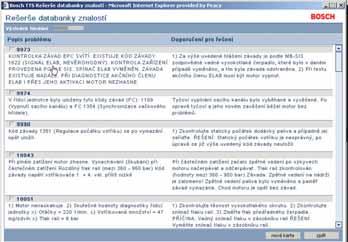

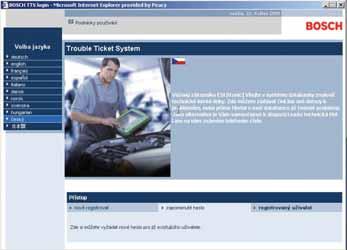

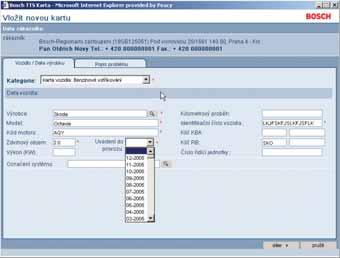

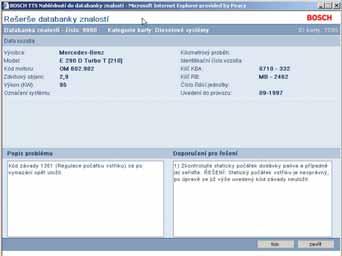

9 Technické poradenství Bosch-Diagnostics Co je to TTS systém? Jedná se o elektronickou databanku problémů. Každému problému je přiřazena elektronická karta s doporučeným řešením pro jeho odstranění. Jak jednotlivé karty vznikají a kde se berou problémy? Jakmile kterýkoli z uživatelů systému zašle svůj dotaz s popisem závady nebo jejího projevu, technici hotline navrhnou postup odstranění. Zpětným dotazem si ověřují, zda byl doporučený postup úspěšný. Pokud ano, je dotaz upraven do formy jednotné terminologie, aby byl srozumitelný, a karta je zveřejněna pro všechny uživatele systému. K dnešnímu dni je tak v systému k dispozici několik tisíc karet, které obsahují ověřený postup odstranění závady, která se vyskytla v praxi. Do češtiny je přeloženo téměř 2000 karet a je tak druhou nejobsáhlejší přeloženou databankou systému. Pro snazší orientaci jsou karty rozděleny do 7 skupin: Benzinové vstřikování Brzdové systémy / podvozek Dieselové systémy Komfortní elektronika / elektrika Mechanika Dieselový komponent Elektrický komponent Každá karta je vždy přiřazena konkrétnímu modelu vozidla případně systému. Vyhledávat lze nejen podle modelu vozidla nebo skupiny karty, ale i pomocí klíčových slov v popisech problémů. Zadáme například slovo volnoběh a vyhledají se všechny karty popisující problémy s volnoběhem, spínačem volnoběhu a pod. Vyhledávání je tak velmi rychlé a efektivní. Pokud nenajdeme vhodný návod k odstranění našeho problému, můžeme využít další funkci systému TTS, přiložení nové karty, zaslání dotazu. Je také jednoduché. Vyplníme identifikační údaje o vozidle a do pole popis problému popíšeme projevy závady, můžeme připojit i výsledky diagnostických kroků, které jsme již provedli. Lze připojit i soubor s obrázkem nasnímaného oscilogramu a pod. Objednací číslo

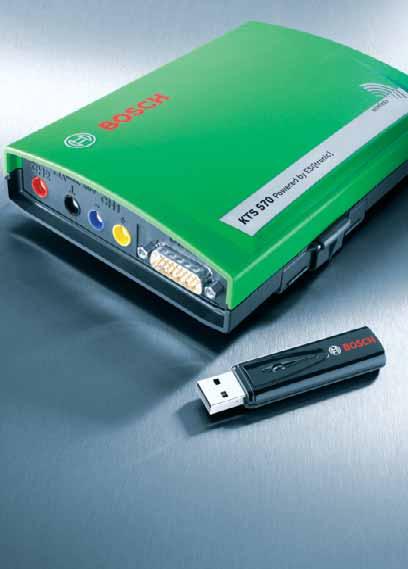

10 Bosch-Diagnostics Diagnostika elektronických systémů KTS Nabídka zařízení pro kontrolu, diagnostiku, vyhledávání a odstraňování závad u elektronických systémů řízení moderních zážehových a vznětových motorů, ABS/ASR, ESP, airbagů, systémů přístrojových desek, řízení automatických převodovek a celé řady dalších systémů komfortu a bezpečnosti. Zařízení řady KTS spolu se softwarem BOSCH ESI[tronic]* umožňují: vyčtení paměti závad vymazání paměti závad zobrazení skutečných hodnot snímačů a akčních členů** test akčních členů** základní nastavení** nulování servisních intervalů** kódování variant** komunikaci s řídicími jednotkami s EOBD a mnoho dalších funkcí dle stavu software a typu řídicí jednotky. *) Zvláštní příslušenství, není obsaženo v základní dodávce. **) Obsah a hloubka tohoto kroku je u různých řídicích jednotek různá. Technická data KTS Diagnostické protokoly ISO , vedení K/L Blikací kód SAE-J1850 DLC (GM,...) SAE-J1850 SPC (Ford) CAN ISO11898 ISO (OBD) Multimetr - měření odporu Přesnost 1% naměřené hodnoty. Možnost softwareového vynulování měření odporu. Rozsah: 100 Ω až 1MΩ - měření napětí Napěťové rozsahy platí pro stejnosměrné i střídavé napětí. Rozsah: +/- 200mV až +/- 200V Rozlišení 0,1mV až 100 mv - měření proudu Proud může být měřen díky externím snímačům (proudové kleště, bočník). Osciloskop (pouze KTS 570) - vstupní odpor 1MΩ - kanál 1 Bezpotenciálové měření (plovoucí kostra). - kanál 2 Měření potenciálové svázané s kostrou. - vzorkovací rychlost 10 M vzorků za s: 1kanálový provoz 5 M vzorků za s: 2kanálový provoz - spouštění různé zdroje - uložení do paměti 50 křivek v režimu dvoukanálového měření Požadavky na PC nebo NB pro spojení s modulem KTS: operační systém MS-Windows XP, min 256 MB RAM, min. 10 MB volných na HDD pro instalaci software ESI[tronic], jedno volné USB nebo sériové rozhraní, DVD mechanika. KTS 530 Nejjednodušší řešení pro autoservisy vybavené počítačem. Systém CAS[plus] efektivní vyhledávání závad s počítačovou podporou, propojení s počítačem přes USB rozhraní, jednoduché připojení na diagnostickou zásuvku vozidla, integrovaný multimetr pro měření napětí, odporu a proudu*. Objednací číslo KTS 540 Základní vlastnosti stejné jako KTS 530, navíc možnost připojení k PC pomocí bezdrátové technologie Bluetooth Standard Class 1 s dosahem až 100 m. Objednací číslo KTS 570 Základní vlastnosti stejné jako KTS 540, navíc integrovaný dvoukanálový multimetr pro měření napětí, odporu a proudu* a dvoukanálový osciloskop pro měření napěťových a proudových* signálů snímačů a akčních členů. Objednací číslo Rozsah funkcí Bezdrátové Multimetr 2kanálový připojení osciloskop KTS KTS KTS 570 * *2kanálový multimetr 10

11 Diagnostika elektronických systémů Bosch-Diagnostics KTS 650/651 Nejmodernější zařízení pro diagnostiku elektronických systémů na bázi průmyslového PC; 12,1" barevný TFT dotykový displej s vynikající čitelností i z velké ho úhlu, odolný proti prachu a oleji, praktický nárazuvzdorný kryt, napájení z akumulátoru vozidla, síťového zdroje nebo vlastní baterie (doba provozu až 2 hodiny). Jednoduché připojení na diagnostickou zásuvku vozidla, integrovaný dvoukanálový multimetr pro měření napětí, odporu a proudu* a dvoukanálový osciloskop pro měření napěťových a proudových* signálů snímačů a akčních členů. V základní dodávce je obsaženo univerzální adaptérové vedení, ISO-CAN výměnný multiplexní adaptér a měřicí vedení k multimetru a osciloskopu. Vše uloženo v praktickém kufru. Přístrojový vozík pro KTS 650/651 Pro praktické uložení KTS 650/65 1, síťového zdroje, klávesnice*, tiskárny* a DVD mechaniky*. *) zvláštní příslušenství Objednací číslo KTS KTS včetně DVD mechaniky Přístrojový vozík pro KTS 650/ Nabíjecí lišta Rozsah dodávky Označení KTS KTS 530 1) KTS 540 1) KTS 570 1) KTS 650/651 1) Síťový zdroj s vedením OBD vedení 1,5m OBD vedení 3m UNI4 Adaptér ISO-CAN multiplexní adaptér Univerzální adaptérové vedení Měřicí vedení dvojité (červené, černé) Měřicí vedení dvojité (modré, žluté) Měřicí vedení modré Měřicí vedení žluté Měřicí vedení černé Měřicí vedení červené Zkušební hrot červený 1x 1x 2x 2x Propojovací svorka černá USB vedení / Dotyková tužka Kufr Držák pro připevnění k vozíku ESI[tronic]-A a ESI[tronic]-C, bez přístupového kódu přiloženo přiloženo přiloženo předinstalováno Poznámka: 1) přístroje lze provozovat pouze s uvolněným software ESI[tronic] Technická data KTS 650/651 PC-Board Displej Vybavení Zobrazení stavu Obsluha Provozní systém Windows XP, 518 MB RAM, 40HD 12,1" barevný TFT dotykový displej, průmyslový standard s vynikající čitelností z velkého úhlu, rozlišení 800x600 multimédia, vestavěný reproduktor a přípojka pro sluchátka, vestavěná síťová karta (10/100 Mbit), pomocí PCMCIA lze dovybavit o bezdrátový přenos dat pomocí 4 LED: vypnuto/zapnuto, provoz z elektrické sítě, stav nabití baterie, přístup k pevnému disku dotyková obrazovka, 2 fóliové klávesy, tlačítko vypnout/zapnout, tlačítko zvláštní menu (regulace podsvícení, virtuální klávesnice, ) Li-iontové akumulátory doba výdrže dle stavu nabití a použití 1 až 2 hodiny Těleso přístroje stabilní plastový kryt přístroje, integrovaná ochrana proti nárazu Provozní teplota 0 až 40 C Hmotnost 4 kg Diagnostické protokoly stejné jako u modulů KTS 530/540/570 2kanálový multimetr přesnost 1 % měřené hodnoty napětí: rozlišení 0,1 mv, rozsah 200 V proud: rozlišení 0,1 ma, rozsah 600 A odpor: rozlišení 100 mω, rozsah 1MΩ 2kanálový osciloskop Přípojky pro 1kanálový provoz: vzorkování 1x100 khz 2kanálový provoz: vzorkování 2x50 khz vedení OBD nebo univerzální adaptérové vedení se značkovým připojovacím vedením k diagnostické zásuvce, multimetr: 1. kanál, žlutá(+) a modrá (-) zdířka, 2. kanál, červená (+) a černá (kostra) zdířka, 2xUSB, počítačová síť, konektor externího napájení, PS/2 pro klávesnici (ne pro myš), VGA pro externí monitor, PCMCIA 2x typ 2 nebo 1x typ 3, vstup mikrofonu, linkový výstup, přípojka sluchátek 11

12 Bosch-Diagnostics Diagnostika elektronických systémů Kufr s univerzální sadou propojovacích kabelů a konektorů Je vhodný pro bezpečné připojení univerzálního vedení na diagnostickou zásuvku nebo k propojování rozpojených konektorů při snímání napěťových a proudových signálů při měření fyzikálních veličin. Obsahuje nejčastěji použí-vané rozměry konektorů a tím minimalizuje riziko poškození elektronických systémů. Objednací číslo Aktivátor ventilku pneumatiky Slouží jako doplněk ke všem KTS. U vozidel se systémem kontroly tlaku pneumatik lze pomocí KTS a aktivátoru ventilku provést rychlou aktivaci a přiřazení kola v řídicí jednotce. Objednací číslo Sada kabelů k zařízením řady KTS Praktická sada kabelů a konektorů pro připojení univerzálního adaptérového vedení testerů řady KTS na starší diagnostické zásuvky vozidel BMW, Fiat, Ford, MB, Opel, Opel Multec, Audi, VW a Seat, včetně prodlužovacího vedení. Objednací číslo Měřicí přístroj pro měření množství na přepadu vstřikovačů Slouží k určování přepadového množství u elektromagnetických injektorů Bosch pro systémy Common Rail. Určením přepadového množství lze zjistit vadné injektory ve vestavěném stavu. Objednací číslo: Diesel kufr Pro měření nízkých tlaků dieselových systémů osobních i nákladních vozidel. Objednací číslo Digitální multimetr MMD 302 Měření stejnosměrného napětí (rozsah 500 V), střídavého napětí (rozsah 500 V), stejnosměrného a střídavého proudu (rozsah 10 A), odporu (rozsah 40 MΩ), akustická signalizace průchodu, test diod, test kondenzátoru (rozsah 40 F), měření frekvence (rozsah 1 MHz), funkce HOLD ke zmrazení zobrazení, automatické přepínání rozsahů, funkce MIN/MAX - uložení min. a max. hodnoty, funkce REL - zobrazení rozdílu mezi aktuální a uloženou hodnotou. Objednací číslo

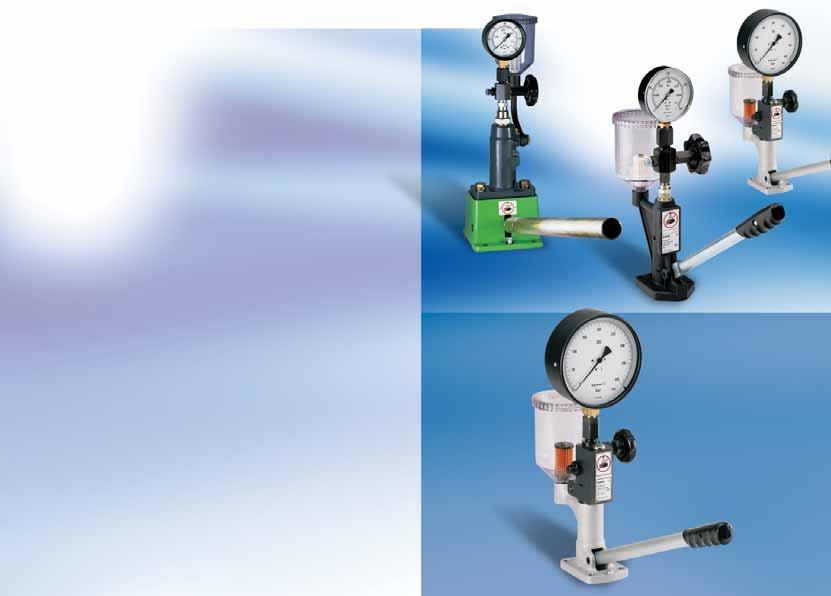

13 Test motoru a jeho příslušenství Bosch-Diagnostics Zkoušečky vstřikovacích trysek Pro kontrolu, příp. seřízení otevíracího tlaku a kontrolu tvaru paprsku, těsnosti a skupiny vrzání u vstřikovacích trysek vznětových motorů. EFEP 67 D Zkušební tlak až 600bar, pro trysky velikosti T, U, V a W. EFEP 60 H Zkušební tlak až 400 bar, pro trysky velikosti P, R, S a T (neodpovídá normě ISO 8984) Vstřikovací potrubí se závitem M12 x 1,5 mm a M14 x 1,5 mm v základní dodávce. EPS 100 Provedení s korekcí objemu dle ISO Zkušební tlak až 400 bar. Pro trysky velikosti P, R, S a T. Jediná schválená pro zkoušení dvoupružinových vstřikovačů. Objednací čísla EFEP 67 D EFEP 60 H EPS EPS 738 Odsávací zařízení pro odsávání olejové mlhy při zkoušce vstřikovačů a osvětlení vystřikovaných paprsků. Objednací číslo EPS 738 EFEP 67D EPS 100 EFEP 60H Tester ztráty tlaku EFAW 210A Ke kontrole a zjištění netěsnosti spalovacího prostoru zážeho vých a vznětových motorů, např. po nevyhovujícím testu komprese. V závislosti na procentuálním poklesu tlaku a vzniku hluku lze jednoznačně identifikovat, která část motoru je zdrojem netěsnosti. Objednací číslo Jetronic kufr Slouží pro měření absolutního tlaku v sacím potrubí a na všech palivových a chladicích systémech. Určeno pro benzinové vstřikování K-/KE-Jetronic, L-, Mono-, KE-Motronic, Motronic, MED, i cizích systémů. Objednací číslo Podtlaková a přetlaková ruční pumpa Pro kontrolu a nastavení funkcí ovládaných tlakem nebo podtlakem. Otočný ventil pro přepínání tlaku, podtlaku a odpou štění. Pružné nástavce pro připojení. Rozsah manometru: tlak 0-1,5 bar podtlak mbar Objednací číslo Jetronic kufr EFAW 210A 13

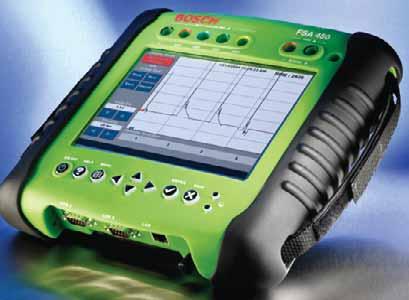

14 Bosch-Diagnostics Test motoru a jeho příslušenství Tester pro analýzu systémů vozidel FSA 450 Kompaktní tester pro diagnostiku elektronických systémů vozidel a jejich komponentů. Nový typ přenosného motor testeru/osciloskopu, který představuje nástupce v minulosti oblíbeného přenosného multiskopu PMS 100. FSA 450 je mobilní zařízení ovládané především prostřednictvím 8-palcového barevného dotykového displeje. Dokáže poskytnout všechny standardní funkce motortesteru včetně 4-kanálového osciloskopu a multimetru. FSA 450 lze dovybavit řadou příslušenství, které rozšiřují jeho schopnosti o další specializované funkce. Hlavní vlastnosti motortesteru FSA 450: - kompaktní tester nezávislý na PC/Windows - univerzální 4-kanálový paměťový osciloskop s širokými možnostmi zobrazení včetně automatického režimu - multimetr s nadstandardními možnostmi měření včetně paměťových funkcí - možnost přenosu naměřených hodnot (obrázků) do PC - lehká, ale robustní konstrukce uzpůsobená každodennímu využívání v dílenských podmínkách - barevný dotykový 8-palcový displej pro jednoduché ovládání - 11 funkčních tlačítek - ideální pro jízdní zkoušky vozidel a diagnostiku sporadických závad - se zvláštním příslušenstvím lze měřit i teploty a tlaky kapalin a plynů - možnost dovybavit o TechView-Software, prostřednictvím kterého lze přístroj propojit LAN síťovým kabelem s pevným PC nebo NB. Výsledky měření jsou poté zobrazovány i na připojeném monitoru v reálném čase a přístroj je taktéž možno ovládat přímo z PC (ideální pro výuku, prezentace, školení, ). Vlastnosti osciloskopu: - 4-kanálový paměťový osciloskop - vzorkovací rychlost 1MHz (pro 1 nebo 2 kanály) - detekce špiček 6MHz (pro 1 nebo 2 kanály) - osciloskop zapalování pro signály primáru a sekundáru - automatické nastavení spouštění - automatické nastavení rozsahu měření Vlastnosti multimetru: - automatické nastavení rozsahu měření - měření napětí - měření odporu - měření proudu - měření teploty - měření tlaku vzduchu - měření tlaku kapaliny Technická data Rozměry (v x š x h): 261 x 248 x 44,5 mm Hmotnost: 1,4 kg Displej: 8,0" TFT barevný displej (VGA 640x480) Obsluha: dotykový displej + 11 funkčních tlačítek 14

15 Test motoru a jeho příslušenství Bosch-Diagnostics Ukázky měřicích režimů a zku šebních kroků 4-kanálový univerzální osciloskop umožňuje ucelené zobrazení sig ná lových průběhů. Digitální multimetr s grafickým i di gitálním zobrazením naměřených hodnot podporuje rychlé vy hodno cení. Grafické a digitální zobrazení otáček. Měření signálů primáru a sekundá ru pro rychlou analýzu systému zapalování. Rychlý test zapalování v obvodu sekundáru. Sloupcové diagramy zapalovacího napětí v jednotlivých válcích. Rozsah dodávky: - tester FSA kabeláž pro osciloskop a multimetr - snímače pro primární a sekundární okruh zapalování - otáčkové kleště (pro synchronizaci měření) - adaptér pro napájení prostřednictvím akumulátoru nebo konektoru zapalovače ve vozidle - CD s pomocným SW a transportní kufr Objednací čísla FSA Zvláštní příslušenství: Snímač pro měření sekundáru zapalování 4 válců Adaptérový box pro měření sekundáru zapalování (nutné pro ) Proudové kleště 30A Proudové kleště 1000A Adaptér pro proudové kleště (nutné pro a ) Snímač tlaku Snímač podtlaku Infračervený teplotní snímač Adaptér pro infračervený teplotní snímač TechView-CD software pro zobrazení a ovládání FSA 450 prostřednictvím PC

16 Bosch-Diagnostics Test motoru a jeho příslušenství FSA 720 Tester pro analýzu systémů vozidel FSA 720/740/750 Hlavní vlastnosti modulu motortesteru FSA 7xx: - generátor signálů umožňující efektivně a bez demontáže zjistit, zda je vadný snímač, přívodní kabely, konektory nebo řídicí jednotka. Tuto výjimečnou vlastnost má pouze diagnostická technika Bosch!!! - diagnostika komponentů umožňuje efektivně diagnostikovat 40 typů elektrických a elektronických komponentů s rozsáhlou softwarovou podporou. Měřicí technika a zobrazení jsou automaticky nastaveny na testovaný komponent. - motortester s širokou základní výbavou snímačů se vyznačuje nejen klasickými funkcemi motortesteru, ale i testování sběrnicí CAN, až 24hodinové měření klidového proudu akumulátoru,... - vysoce výkonný univerzální 2kanálový paměťový osciloskop s mimořádnou rychlostí (vzorkovací rychlost 50 milionů vzorků/s) a s bezkonkurenčními schopnostmi zobrazení, ukládáním do paměti a přesným vyhodnocením průběhů signálů - funkce databanky, umožňující ukládání a rychlé vyvolá-ní naměřených hodnot a signálů - praktický držák pro 10 snímačů je určen pro efektivní práci bez neustálé výměny snímačů - umožňuje zapojení do dílenské sítě - postupně jej lze rozšířit o modul analyzátoru výfukových plynů BEA a opacimetr RTM až na kompletní diagnostickou stanici pro efektivní diagnostiku moderních vozidel Tester pro analýzu systémů vozidel FSA 720: Měřicí modul s příslušnými snímači a měřicími kabely, připojitelný prostřednictvím USB ke stolnímu počítači nebo notebooku. Lze tedy využít počítač, který je stávajícím vybavením servisu, samozřejmě pokud vyhovuje svými parametry potřebám nového testeru. Požadavky na PC nebo NB: CPU Intel/AMD 1300 MHz nebo vyšší, 256 MB RAM, min. 5 GB volných na HD pro instalaci software ESI[tronic], DVD mechanika, jedno volné USB rozhraní pro FSA 720, jedno PS/2 připojení klávesnice pro přijímač dálkového ovládání (zvl. přísl u šenství) Software: - operační systém Windows 2000 od SP3, Windows XP SP1 - rozlišení obrazovky 800x600 s 256 barvami nebo vyšší. Objednací číslo Tester pro analýzu systémů vozidel FSA 740: Tester FSA 740 představuje kompletní řešení diagnostiky. Kromě měřicího modulu FSA 720 obsahuje všechny další potřebné komponenty, vše soustředěno v elegantním přístrojovém vozíku. Je zde tedy obsažen počítač, svými parametry vyladěný pro optimální chod všech používaných programů a připojených periferií, tiskárna, myš, klávesnice, dálkové ovládání, modul KTS 530/540/570 pro komunikaci s řídicími jednotkami. Možno dovybavit o analyzátor výfukových plynů zážehových motorů a případně též o opacimetr pro měření kouřivosti vznětových motorů. Veškeré naměřené výsledky jsou prezentovány na plochém monitoru TFT. Objednací číslo

17 Test motoru a jeho příslušenství Bosch-Diagnostics Tester pro analýzu systémů vozidel FSA 750: Highligts, čili vrcholným dílem, je v této řadě testerů model FSA 750. Sestava je podobná variantě FSA 740, ovšem funkci monitoru, počítače a současně modulu pro komunikaci s řídicími jednotkami přebírá odnímatelný přenosný přístroj KTS 651. Funkčními možnostmi se tedy tato verze shoduje s verzí FSA 740, ovšem v komfortu obsluhy jde dál tím, že k ovládání celé sestavy lze využívat dotykovou obrazovku přístroje KTS 651. V případě potřeby lze navíc tester KTS 651 vyjmout ze sestavy a využít jej odděleně, např. pro měření při zkušební jízdě. FSA 740 Objednací číslo Rozsah dodávky FSA 720 FSA 740 FSA 750 Měřicí modul s držákem snímačů Stojan pro měřící modul Dílenský vozík --- Napájecí zdroj PC s operačním systémem Windows XP Monitor Myš, tiskárna, dálkové ovládání --- Modul KTS 530/540/ Tester elektronických systémů KTS Systémový software SystemSoft[plus] Snímače: multiklipy 1 multiklipy 2 vedení B+/B- vedení sv.1/15 6 ks vysokonapěťových snímačů otáčkové kleště proudové kleště 1000 A stroboskopická lampa snímač teploty oleje měření tlaku vzduchu Zvláštní příslušenství: Proudové kleště 30 A Snímač teploty vzduchu Propojovací vedení pro snímač teploty vzduchu Dovybavovací sada BEA Dovybavovací sada RTM 430 (funkční pouze ve spojení s BEA 050) --- FSA 750 Technická data FSA 720 FSA 740 FSA 750 Hmotnost cca 8 kg cca 91 kg cca 93 kg Rozměry v mm (v x š x h) 210x550x x680x670 Napájení V / Hz Provozní teplota 5 až 70 C 17

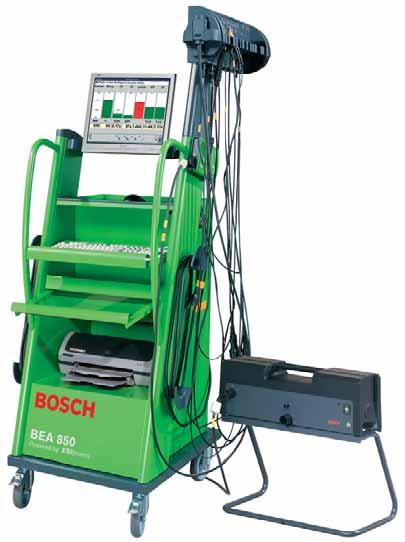

18 Bosch-Diagnostics Měření emisí Bosch Emisní Analýza BEA 850 Modulární řešení pro měření emisí zážehových a vznětových motorů Modulárně řešený komplex pro měření emisí u zážehových a vznětových motorů s bohatým základním vybavením umožňujícím měření přídavných veličin (předstih, úhel sepnutí, napětí lambda sondy, odpor, dynamický předvstřik,...) a zobrazení pomalých signálů na osciloskopu (napětí lambda sondy, doba vstřiku, poměrné sepnutí,...). Zařízení je možné obsluhovat z místa řidiče pomocí dálkového ovládání. Výhodou je plná automatizace měřicích postupů a dokonalé přizpůsobení požadavkům české legislativy. Prostřednictvím zabudovaného PC může být vedena databanka zákazníků, která usnadňuje zadávání údajů při opakovaném měření emisí. Při měření emisí je důležitým úkonem snímání otáček, pro které je v nabídce široká nabídka různých adaptérů jak v základní výbavě přístroje, tak i jako zvláštní příslušenství. V databance uživatele jsou uloženy předepsané hodnoty vozidel (AVIA, KAROSA, LADA, LIAZ, TATRA, ŠKODA a další). Tato databanka může být uživatelem dále rozšířena o neomezený počet vozidel. Statistický software zajišťuje automatické vedení požadované administrativy (evidence nálepek, osvědčení, zpracování hlášení požadovaných českou legislativou) TFT-Monitor 17 : plochý TFT monitor s velkou rozlišovací schopností Dálkové ovládání: praktické pro snadné ovládání Tiskárna: krytem chráněna proti prachu Měřicí modul: přehledné zavěšení všech snímačů a vedení RTM 430: modul opacimetru s vysokou přesností Klávesnice s ochrannou fólií: ergonomicky umístěná s možností zaklopení PC-modul: velký výkon optimalizovaný pro potřebné aplikace BEA 050: modul analyzátoru s vysokou přesností a stabilitou měření Praktický dílenský vozík: umožňuje snadnou manipulaci s celým zařízením Diagnostika OBD + řídicích jednotek: zařízení KTS 115, 530, 540 nebo 570 (zvl. příslušenství) Nový modul 4složkového analyzátoru výfukových plynů BOSCH BEA 050, bez displeje a ovládacích prvků, určen k řízení počítačem, rozšiřitelný o měření NOx, splňuje požadavky OIML R99, třída 0, vysoká přesnost a stabilita měření, jednoduchá filtrace, automatické odlučování kondenzátu, rychlá údržba, ekonomický provoz, k měření připraven již 1 minutu po zapnutí. Modul opacimetru BOSCH RTM 430 se vyznačuje vysokou přesností měření díky optimálnímu proudění v měřicí komoře. Pozoruhodným je dlouhý interval údržby díky vícenásobným vzduchovým závěrům. Promyšlená konstrukce (magnetické uchycení vysílače a přijímače) umožňují rychlé čištění měřicí komory. Výfuková sonda má nastavitelnou délku a výstup z měřicí komory je možné napojit na odsávací zařízení. Výtisky protokolů formátu A4 splňují požadavky české legislativy a statistický program umožňuje zabezpečení všech kontrolních a evidenčních kroků. 18

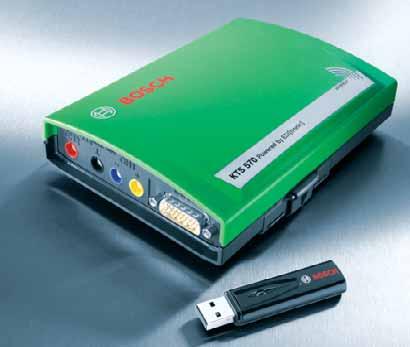

19 Měření emisí Bosch-Diagnostics Možnosti rozšíření: Montáží modulu KTS 530/540/570 je možné dovybavit zařízení o diagnostiku elektronických systémů na úrovni testeru KTS 650. Instalací software BOSCH ESI[tronic] lze navíc získat kompletní elektronický informační systém (výbava cca vozidel, postupy diagnostikování závad elektronických systémů, předepsané hodnoty snímačů a akčních členů, významy chybových kódů, el. schémata zapojení, mechanické hodnoty,...). Rozsah dodávky: Dílenský vozík, PC, klávesnice s ochrannou fólií, myš, TFT-Monitor 17, tiskárna, MTM měřicí modul, BEA 050, RTM 430, potřebné snímače pro měření emisí, dálkové ovládání. Zvláštní příslušenství: Možnost dovybavení o příslušenství pro nákladní vozy. Objednací číslo Technická data Modul analyzátoru BEA 050 (rozšiřitelný o NOx) Komponenty Měřicí rozsah Rozlišení CO 0 10 % obj. 0,001 % obj. CO % obj 0,010 % obj. HC ppm obj. 1,0 ppm obj. O % obj. 0,010 % obj. NOx ppm obj. 1,0 ppm obj. Lambda 0,5 1,8 0,001 CO vrai 0 10 % 0,010 % Modul opacimetru RTM 430 Kouřivost % 1 % Koeficient absorbce k 0 10 m -1 0,01 m -1 Maximální teplota výfukových plynů na: - odběrové sondě: 250 C - vstupu do RTM 430: 200 C Technická data měřicího modulu MTM Komponenty Měřicí rozsah Rozlišení Napětí baterie 0 72 V 0,1 V Okamžik zážehu 0 60 kw 0,1 kw Úhel sepnutí % 0,1 % Teplota oleje C 0,16 C Počátek dodávky paliva/ nastavení předvstřiku 0 60 kw 0,1 kw Technická data Rozměry v mm (v x š x h): 1785 x 680 x 670 Hmotnost: ca 125 kg Napájení: V / Hz Provozní teplota: 5 až 40 C Otáčky zážehového motoru BDM (B+/B-) min min -1 Svorka 1/TD/TN/EST min min -1 Otáčkové kleště min min -1 Otáčky dieselového motoru BDM (B+/B-) min min -1 Svorkový snímač min min -1 19

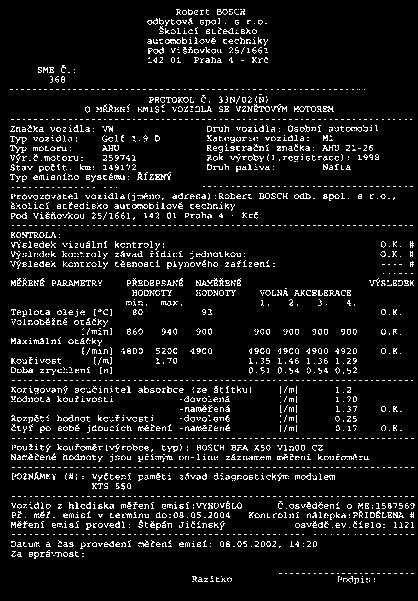

20 Bosch-Diagnostics Měření emisí Bosch Emisní Analýza Modulární systém s bohatým základním vybavením pro efektivní úřední a diagnostické měření emisí a souvisejících veličin (teplota, otáčky, úhel sepnutí, předstih, dynamický předvstřik, napětí na lambda sondě) u záže hových a vznětových motorů. Splňuje požadavky české legislativy, schválen pro úřední měření emisí v České republice. Jednoduchá obsluha, rychlé zadávání vstupních dat, přehledné zobrazení měřených hodnot na barevném TFT displeji, snadná obsluha přímo z vozidla, univerzální způsoby měření otáček, připraveno pro počítačové zpracování statistik a vedení evidence kontrolních nálepek a osvědčení. Výsledky měření je možné vytisknout na vesta věné tiskárně. Alternativně je možné připojit externí tiskárnu DIN- A4. Výtisky formátu A4 splňují veškeré náležitosti požadované českou legislativou. Možnost dovybavení kompletní diagnostikou EOBD. Nejnovější technologie Bosch pro měření otáček z akumulátoru vozidla je již v základním vybavení. Kompletní příslušenství potřebné pro úřední měření je obsaženo již v základní dodávce každé varianty BEA. BEA měření emisí zážehových a vznětových motorů Kombinované zařízení pro kompletní měření emisí, cenově optimalizovaná sestava složená z BEA 150 a BEA 250. BEA mobil - měření emisí zážehových a vznětových motorů Pro mobilní úřední a diagnostické měření emisí a souvisejících veličin s využitím vlastního PC nebo NB. BEA měření emisí vznětových motorů u osobních a nákladních automobilů Přenosná měřicí komora opacimetru RTM 430 je umístěna na zadní straně vozíku a vyznačuje se: - vysokou přesností měření díky optimálnímu proudění v měřicí komoře - dlouhými intervaly údržby díky patentované technologii vícenásobných vzduchových závěsů - rychlým čištěním komory - výfukovou sondou s nastavitelnou délkou - možností napojení výstupu z měřicí komory na odsávací zařízení - velmi krátkou dobou zahřátí: k provozu je připravena již 3 minuty po zapnutí. BEA měření emisí zážehových motorů Čtyřsložkový analyzátor výfukových plynů se vyznačuje: - vysokou přesností měření dle OIML R 99, třída 0 - vysokou stabilitou kalibračních hodnot - rychlou údržbou: filtry jsou snadno přístupné ze zadní strany přístroje - dlouhodobou stabilitou zajištěnou použitím infračervené metody měření s detektory plynu jako přijímači - speciálním postupem měření pro vozidla s pohonem na LPG nebo CNG - možností rozšíření o NOx - velmi krátkou dobou zahřátí: k provozu je připraven již 1 minutu po zapnutí. 20

21 Měření emisí Bosch-Diagnostics Zvláštní příslušenství Databanka předepsaných hodnot (pouze pro BEA mobil), modul pro měření NOx, externí tiskárna s výtiskem formátu A4 schváleným ministerstvem dopravy, dálkové ovládání, stroboskop, rozšiřovací sada pro BEA 150/250 na BEA 350, OBD modul KTS 115. BEA mobil Objednací čísla BEA BEA BEA BEA mobil Technická data Měřicí rozsah Modul analyzátoru výfukových plynů Rozlišení Komponenty CO 0-10 % obj. 0,001 % obj. CO % obj 0,010 % obj. HC ppm obj. 1,0 ppm obj. O % obj. 0,010 % obj. Lambda 0,5-9,999 0,001 NO ppm obj. 1,0 ppm obj. Modul opacimetru Kouřivost % 0,1 % Koeficient absorbce k 0-9,99 m -1 0,01 m -1 Rozsah dodávky Bosch Emisní Analýza BEA 150 BEA 250 BEA 350 BEA mobil vhodná pro měření emisí vznětových zážehových vznětových vznětových motorů motorů a zážehových a zážehových motorů motorů Komponenty Ovládací a zobrazovací jednotka PC-klávesnice Pojízdný vozík Software CZ Připojovací vedení B+/B - Teplotní snímač pro OA Otáčkové kleště sekundár/primár Připojovací vedení sv. 1/15, TND/TD/EST Svorkový snímač 6 až 6,35 mm s vedením Stroboskop Držák snímačů Dálkové infračervené ovládání Modul analyzátoru výfukových plynů Modul opacimetru RTM 430 Podstavec meřicí komory Možnost dovybavení na BEA

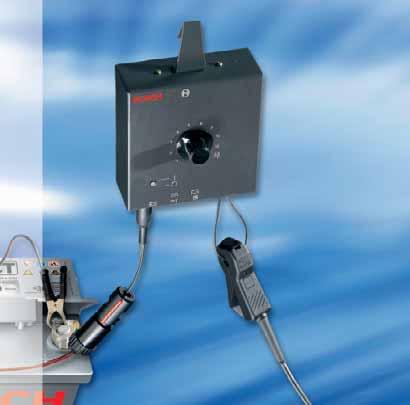

22 Bosch-Diagnostics Měření emisí KTS diagnostický tester elektronických systémů s EOBD Ve spojení s PC (není v základní dodávce) umožňuje diagnostiku moderních elektronických systémů řízení zážehových motorů všech osobních vozidel vyrobených po Spojení s PC prostřednictvím sériového nebo USB rozhraní. Univerzálně použitelný pro vozidla všech značek. Rozsah dodávky: modul, OBD vedení, sériový a USB připojovací kabel, software AU-OBD a KTS 115-PC program, síťový zdroj. Minimální požadavky na PC nebo NB: CD mechanika, Win 98 SE až Win XP, min. 128 MB RAM, jedno volné USB nebo sériové rozhraní, min. 600 MB volného místa na HD pro instalaci software. Zvláštní příslušenství: Delší vedení k PC - sériové 3 m USB 2 m Kufr Objednací číslo: Univerzální otáčkový modul BDM 298 pro zážehové a vznětové motory Nejnovější technologie měření otáček, patent Bosch, měří otáčky motoru ze zbytkového zvlnění alternátoru. Jednoduché, rychlé, univerzální - měří otáčky po připojení na svorky akumulátoru nebo zdířku zapalovače a nastavení počtu válců motoru. Zvláštní příslušenství: široký výběr adaptérových vedení k opacimetrům různých výrobců Objednací číslo:

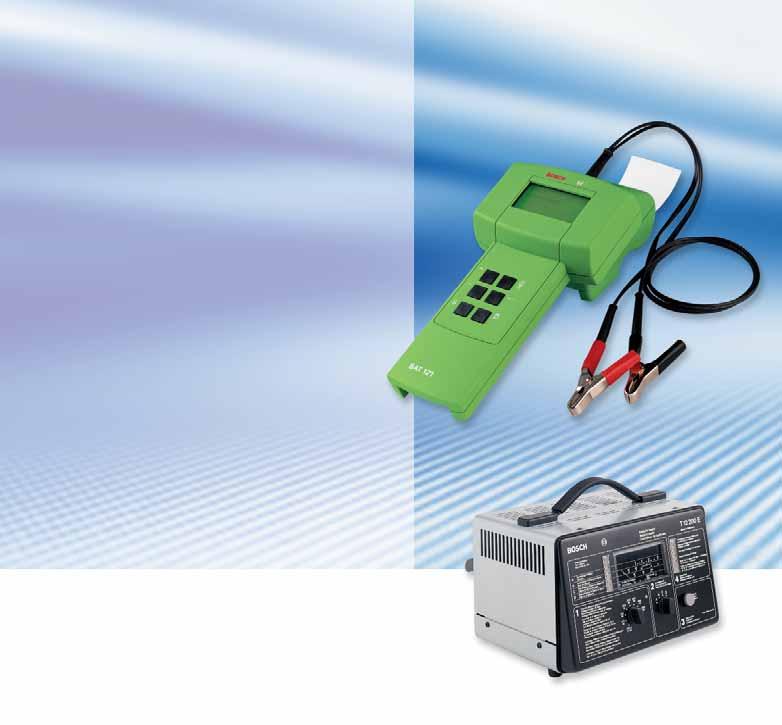

23 Kontrola elektrické výbavy Bosch-Diagnostics Bezzátěžový tester akumulátorů BAT 121 s tiskárnou Pro absolutně bezúdržbové, standardní a gelové akumulátory s jmenovitým napětím 12 V. Test akumulátoru do 3 sekund: napětí akumulátoru [V], startovací výkon akumu látoru [v %], stav akumulátoru (dobrý, dobít, vy měnit, zkrat článku,...). Test dobíjecí soustavy vozidla: posouzení napětí regulátoru, posouzení zvlnění napětí. Jednoduchá obsluha, software v českém jazyce, 8řádkový podsvícený displej, termotiskárna umožňující okamžitý výtisk stavu akumulátoru a dobíjecí soustavy. Napájení z testovaného akumulátoru - vysoká mobilita. Zkušební proud max. 2 A - šetří akumulátor a snižuje prostoje vzniklé čekáním na ochlazení zátěžového testeru. Schválen pro posouzení záruky u akumulátorů BOSCH a VARTA. Objednací číslo: Tester akumulátorů T12200E/T12300 E Pro všechny 12 V akumulátory osobních vozidel s kapacitou Ah (T12200E) a s kapacitou Ah (T12300E). Jednoduchá obsluha, přehledný analogový ukazatel. Zatěžovací proud max. 200 A (T12200E) a max. 300 A (T12300E). Nastavitelná hodnota zkratového proudu akumulátoru A (T12200E) a A (T12300E). Bez přívodu síťového napětí. Automatický průběh měření s vyhodnocením na přehledném analogovém ukazateli. Vyhodnocuje napětí [V], stav nabití [%], startovací výkon [%] a stav akumulátoru. Doba trvání testu asi 60 sekund. Naměřené hodnoty zůstávají v paměti po dobu asi 10 minut. Schválen pro posouzení záruky u akumulátorů BOSCH a VARTA. Objednací čísla T12200E T12300E Nezávislý startovací zdroj BAT 250/251 Na síti nezávislý startovací zdroj pro startování osobních vozidel s palubním napětím 12V. Inteligentní elektronická ochrana proti napěťovým špičkám a dalším poruchám, ochrana proti přepólování, pomoc při startování nezávislá na síti, startování i při vyjmuté nebo vadné baterii, ochrana proti přebití nabíjeného akumulátoru, ochrana proti hlubokému vybití, nabíjení přístroje BAT 250 je možné také přes zásuvku autozapalovače (12V). Objednací čísla BAT BAT Technická data Typ BAT 250 BAT 251 Síťové napětí 12 V 12 V Zatížení při startu 700 A 1400 A Průřez startovacích kabelů 25 mm 2 35 mm 2 Nabíjecí charakteristika IUoU IUoU Podpůrný režim do 50 A 50 A Délka startovacích kabelů 2 m 2 m Váha ca. 15 kg ca. 26 kg BAT 250 BAT

24 Bosch-Diagnostics Kontrola elektrické výbavy LW 12/20 E Elektronické nabíječky LW 12/20 E, LW 20/30 E, LW 30/50 E, BML 2415, BML 2415 FW, BAT 415 Umožňují nabíjení akumulátoru přímo v palubní síti (DIN 40839), ochrana elektronických řídicích jednotek proti poškození, ochrana proti přebíjení a proudovému přetížení, ukazatel stavu nabití a rušení, přepínač standardní/bezúdržbové akumulátory, vhodné pro dlouhodobé nabíjení a záložní provoz, umožňují nabíjení hluboce vybitých akumulátorů. LW 20/30 E Objednací čísla LW 12/20 E LW 20/30 E LW 30/50 E Technická data LW 30/50 E LW 12/20 E Napětí Jmenovitý Jmenovitý akumulátoru proud aritm. proud efekt. při 12 V 12 A 18 A při 24 V 12 A 18 A Splňuje DIN 40839, VDE 0843, VDE 0700 LW 20/30 E při 12 V 20 A 32 A při 24 V 20 A 32 A Splňuje DIN 40839, VDE 0843, VDE 0700 LW 30/50 E při 12 V 30 A - - -* Podpůrný režim max. proud 2 A, podpora palubní sítě, např. při výměně akumulátoru Splňuje DIN , VDE 0843, VDE 0700, VDE 0875 Zvláštní příslušenství Transportní vozík Technická data vozíku Barva černá Rozměry (šířka/výška/dé lka [mm]) 685 x 1135 x 550 Váha cca 20 kg 24

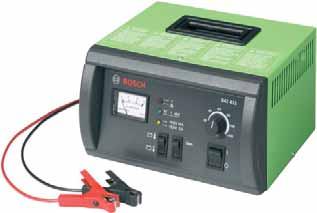

25 Kontrola elektrické výbavy Bosch-Diagnostics Objednací čísla BML BML 2415 FW - provedení pro hasičské vozy BML 2415 FW BAT 415 Kompaktní nabíječka s širokými možnostmi využití. Regulovaný nabíjecí proud je možné plynule nastavit. Díky nabíjecí charakteristice IUIaIaI je vhodná jak pro standardní akumulátory, tak pro bezúdržbové akumulátory, gelové baterie a baterie typu AGM. Objednací číslo BAT 415 BML 2415 Technická data Typ nabíjení v palubní síti záložní provoz trvalé nabíjení podpůrný režim ochrana před přebíjením ochrana proti přepólování nabíjení hluboce vybitých akumulátorů napětí akumulátoru [V] jmenovitý proud aritm. [A] jmenovitý proud efekt. [A] charakteristika při 12 V kapacita akumulátoru [Ah]] šířka/výška/délka [mm] hmotnost [kg] LW 12/20 E 12/ IWU /207/ LW 20/30 E 12/ IU /207/ LW 30/50 E * IU /207/ BML / ,5 WU /160/250 7,3 BML 2415 FW 12/ WU /160/250 9,3 BAT IUIaIaI /160/250 4 * doba nabíjení srovnatelná s 50 A nabíječkou s charakteristikou W 25

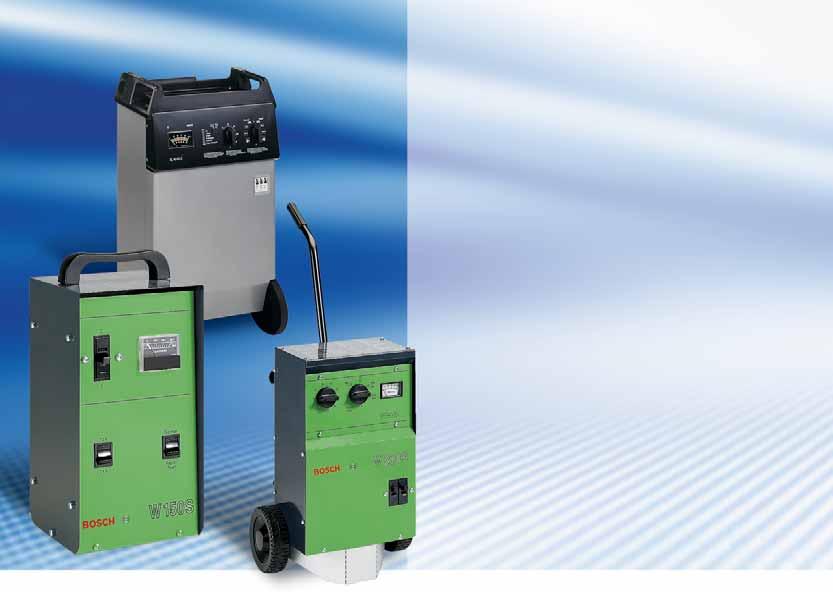

26 Bosch-Diagnostics Kontrola elektrické výbavy W 150 S SL E W 200 S Startovací vozík/elektro nic ká nabíječka akumulátorů SL 24100E Kombinovaný startovací vozík a elektronická nabíječka, přepínač 12/24 V, přepínač nabíjení "0"/"rychlo"/"normal", elektronická kontrola nabíjení, automatické přepnutí z 1. na 2. stupeň, přepínač léto/zima zajišťuje optimální nabití akumulátoru, ukazatel stavu nabíjení, automatické ukončení dobíjení, výpomoc při startu se 4 m ovládacím vedením, zásuvka např. pro montážní svítilnu, umožňuje nabíjení hluboce vybitých akumulátorů, nabíjecí vedení 3 m, příkon 3080 VA, napájení 230 V/50-60 Hz. Dílenská nabíječka s pod porou při startu W 150 S Přepínač normální/rychlé nabíjení a pomoc při startu, ampérmetr, pojistný automat proti přetížení, umožňuje nabíjení hluboce vybitých akumulátorů. Dílenská nabíječka s pod porou při startu W 200 S Pro normální a rychlé nabíjení a pomoc při startu, ampérmetr, pojistný automat proti přetížení, umožňuje nabíjení hluboce vybitých akumulátorů, nastavitelná doba nabíjení (max. 2 hodiny), stupňovitě nastavitelný nabíjecí proud. Objednací čísla SL E W 150 S W 200 S Technická data SL E Napětí Jmenovitý Jmenovitý akumulátoru proud aritm. proud efekt. Technická data BSL 2470 Napětí Jmenovitý Jmenovitý akumulátoru proud aritm. proud efekt. Nabíjení při 12 V 70 A 105 A při 24 V 50 A 75 A Pomoc při startu při 12 V 250 A 375 A při napětí 1V/čl. při 24 V 220 A 330 A SL 2470 E Rychlo- při 6 V 31 A 47 A nabíjení při 12 V 74 A 110 A při 24 V 51 A 75 A Normální při 6 V 16 A 24 A nabíjení při 12 V 22 A 33 A při 24 V 11 A 15 A Pomoc při startu při 6 V 350 A 525 A při napětí 1V/čl. při 12 V 350 A 525 A při 24 V 320 A 480 A Rychlo- při 12 V 100 A 150 A nabíjení při 24 V 75 A 112 A Normální při 12 V 35 A 53 A nabíjení při 24 V 33 A 50 A Pomoc při startu při 12 V 380 A 570 A při napětí 1V/čl. při 24 V 330 A 500 A W 150 S Rychlo- při 12 V 28 A 40 A nabíjení při 24 V 14 A 20 A Normální při 12 V 14 A 20 A nabíjení při 24 V 7 A 10 A Pomoc při startu při 12 V 100 A 120 A při napětí 1V/čl. při 24 V 70 A 80 A W 200 S Rychlo- při 12 V 40 A 56 A nabíjení při 24 V 20 A 28 A Normální při 12 V 20 A 28 A nabíjení při 24 V 10 A 14 A Pomoc při startu při 12 V 130 A 150 A při napětí 1V/čl. při 24 V 100 A 125 A 26

27 Kontrola elektrické výbavy Bosch-Diagnostics Startovací vozík/elektro nická nabíječka akumu lá torů BSL 2470 Kombinovaný startovací vozík a elektronická nabíječka, pro servis vozidel s nejmodernější elektronickou výbavou, elektrické a elektronické komponenty jsou při startu a nabíjení chráněny před poškozením (DIN ), akumulátor nemusí být během nabíjení odpojen od vozidla, pro klasické a bezúdržbové akumulátory s napětím 12 V a 24 V. Plynulé nastavení hodnoty nabíjecího proudu, ukazatel nabíjecího proudu, indikace stavu nabití akumulátoru, ukazatel přepólování a poruch pomocí diod, šetrné dobíjení podle empirické formule proudem do max. 5 A, teplotně kompenzované dobíjení (v zimě: max. dobíjecím napětím 2,4 V/článek - zlepšení startovacích schopností akumulátoru, v létě: šetrné dobíjení s max. dobíjecím napětím 2,3 V/článek). Nabíjecí vedení o délce 3 m, příkon 2100 VA, napájení 230 V/50-60 Hz. Rychlá nabíječka SL 2470 E Kombinovaný startovací vozík a elektronická nabíječka. Indikace přepólování. Elektronické hlídání nabíjení, zobrazení stavu nabíjení pomocí světelných diod. Automatické přepnutí z rychlého na normální nabíjení a automatické vypnutí nabíjení. Přepínač pro letní/zimní provoz zajišťuje účinné nabíjení i u silně podchlazených akumulátorů. Startovací vedení má délku 3 m, průřez 16 mm 2 a je zakončeno izolovanými připojovacími svorkami. Obsluha pouze jedním pracovníkem, startovací tlačítko s vedením o délce 4 m, příkon 2200 VA, napájení 230 V/50-60 Hz. Objednací čísla BSL SL 2470 E BSL 2470 SL 2470 E Technická data Typ nabíjení v palubní síti výpomoc při startu [A(12/24V)] záložní provoz trvalé nabíjení ochrana před přebíjením rychlé nabíjení ochrana proti přepólování nabíjení hluboce vybitých akumulátorů napětí akumulátoru [V] jmenovitý proud aritm. [A] jmenovitý proud efekt. [A] charakteristika při 12 V kapacita akumulátoru [Ah]] šířka/výška/délka [mm] hmotnost [kg] BSL /220 12/ WU /715/ SL 2470 E 350/320 6/12/ WOWa /890/ SL E 380/330 12/ WOWa 4, /860/ W 150 S 100/70 12/ W /410/165 7 W 200 S 130/100 12/ W /500/

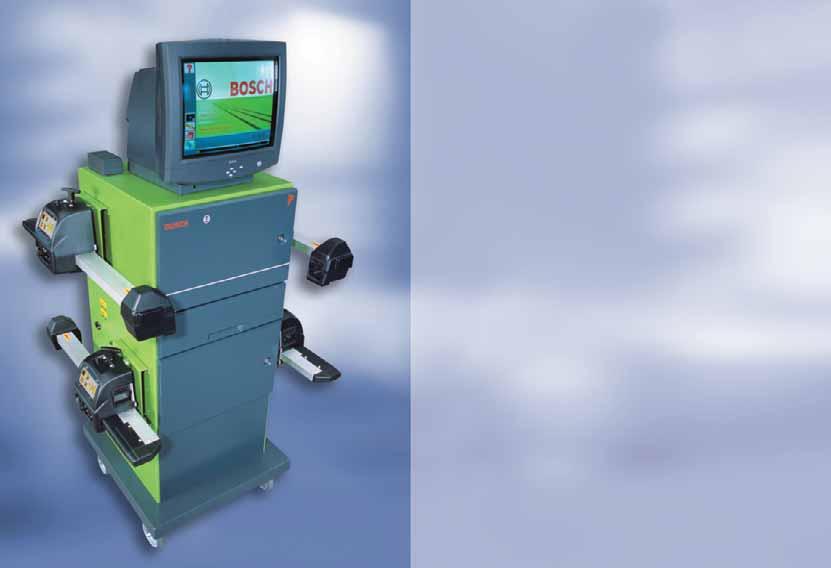

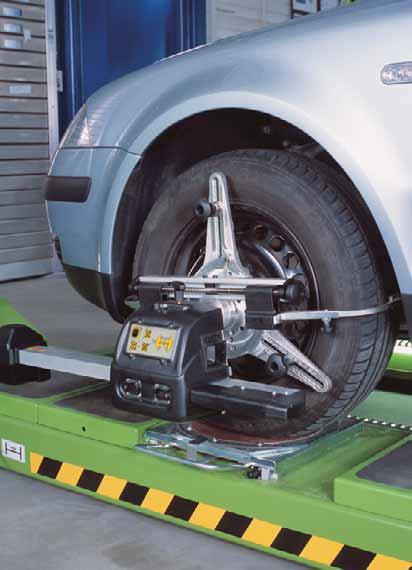

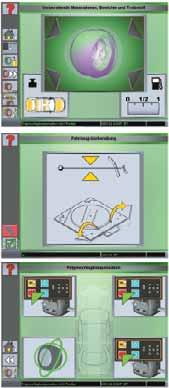

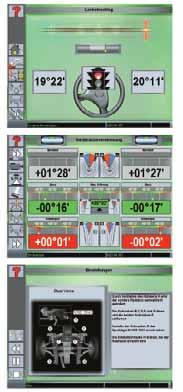

28 Bosch-Diagnostics Měření geometrie náprav ❶ ❷ ❸ ❶ ❷ ❸ ❹ ❺ ❻ 28 ❹ ❺ ❻ Upozornění k přípravě před měřením Nápovědy k pracovnímu postupu 2bodová kompenzace, při zdviženém vozidle nebo pojezdu Natáčení kol do 24 pouze s mechanickými otočnými deskami Přehledné zobrazení měřených hodnot Obrazová nápověda postupu seřízení FWA 510/515 Elektronické měření geometrie Vlastnosti - český software, prostředí Windows - názorné grafické i číselné zobrazení měřených hodnot - snímače s rozsahem +/-24 nevyžadují použití elektronických otočných desek - měřicí hlavy s CCD technologií - elektronické vodováhy s LED ukazateli - evidence protokolů v databance zákazníků - databanka vozidel - nápověda k seřízení - možnost doplnění databanky o vlastní požadované hodnoty Obsah dodávky - uzavřený pojízdný přístrojový vozík s držákem měřicích hlav se 17" monitorem, PC modulem a klávesnicí - barevná tiskárna A4 s možností výtisku číselného nebo názorného grafického protokolu s výsledky měření před a po seřízení - 4 ks měřicích hlav s 8senzorovou CCD technikou - fixační přípravky volantu a brzdového pedálu - 4 ks univerzálních tříbodových držáků měřicích hlav pro kola 9-21" Objednací čísla FWA 510 kabelová verze A00 FWA 515 rádiová verze A01 FWA 510 kab. verze, bez držáků hlav A15 FWA 515 rád. verze, bez držáků hlav A10 volitelně tříbodové držáky měřicích hlav A09 čtyřbodové držáky měřicích hlav A28 Technická data Rozměry přístrojového vozíku včetně monitoru 1,60 x 0,90 x 0,60 m Průměr ráfku 9-21 palců Nosnost otočných desek 1100 kg Celková sbíhavost ± 48 ± 2' Jednotlivá sbíhavost ± 24 ± 1' Odklon ± 10 ± 1' Přesah kol ± 3 ± 2' Úhel jízdní osy ± 3 ± 2' Záklon ± 24 ± 9' Příklon ± 24 ± 9' Diferenční úhel ± 24 ± 5' Elektronická vodováha ± 10 ± 1' Maximální úhel rejdu s mechanickými ± 24 ± 5' otočnými deskami Maximální úhel rejdu s elektronickými ± 90 ± 5' otočnými deskami

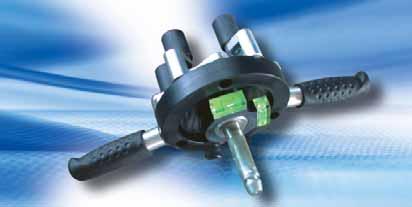

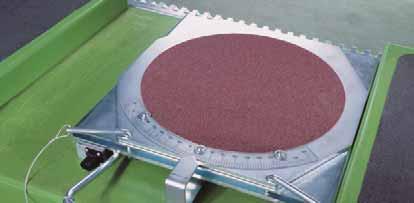

29 Měření geometrie náprav Bosch-Diagnostics FWA 015 Doplňková sada Pro rozšíření základního zařízení na bázi PC. Stejné funkce jako FWA 515. Pro vestavbu do přístrojové skříně SDL 260 nebo vozíku ESA. Obsah dodávky Měřicí software s databankou, čtečka SmarCart s kabelem, rádiový přijímač s kabelem, řídicí jednotka, 4 držáky s nabíjením pro měřicí hlavy, 4 ks rádiové měřicí hlavy s 8senzorovou CCD technikou, záložní kabely, 4 ks univerzální tříbodové držáky měřicích hlav pro kola 9-21", fixační přípravky volantu a brzdového pedálu. Objednací číslo A37 Zvláštní příslušenství Elektronické nebo mechanické otočné desky, adaptér pro nízké spoilery, speciální kolové adaptéry pro Mercedes-Benz, BMW, Smart a Posrche, dálkové ovládání, animovaná grafika s nápovědou, připojení do sítě ASAnetwork, stojan na kolové držáky, rozpěrná tyč pro vymezení vůlí, VW/Audi speciální nářadí VAG1925. FWA 007 Magnetické držáky měřicích hlav. Rychlé a jisté upnutí měřicích hlav na ráfek. Jednoduché plynulé nastavení rozteče podle upínacích šroubů. Objednací číslo A07 Stojan pro příslušenství FWA 510/515 Objednací číslo A12 29

30 Bosch-Diagnostics Servis klimatizací Bosch ACS 400/450/500 Novinka v sortimentu firmy Bosch. Řada přístrojů pro servis automobilových klimatizačních systémů. - automatické řízení procesu údržby klimatizace - interní databanka hodnot - snadná obsluha - přesná elektronická váha chladiva - robustní konstrukce Bosch ACS 400 základní model a ekonomické řešení pro menší servisy a sezónní nasazení - interní databanka hodnot - přesná elektronická váha chladiva - robustní kontrukce Bosch ACS 450 určeno především pro servis autobusů a jiných vozidel s nadstandardním objemem klimatizačního systému - zesílený výkon vakuové pumpy - dvojnásobný objem vnitřního zásobníku chladiva - prodloužené plnící hadice Bosch ACS 500 pro střední a velké servisy, pro specialisty a intenzivní nasazení - nové, jednodušší ovládání s numerickou klávesnicí pro intuitivní, snadnou a rychlou obsluhu - přesná váha pro automatické doplňování oleje a UV barviva do systému - integrovaná tiskárna dokumentující průběh celého procesu - funkce proplachu celého systému Technická data ACS 400 ACS 450 ACS 500 Obj. číslo Jednotlivé úkony Odsátí a recyklace chladiva automaticky Vakuování a vysušení systému automaticky Zkouška těsnosti automaticky Proplachování systému - - automaticky Přidání kontrastního barviva - - automaticky Doplnění nového oleje manuálně manuálně automaticky Naplnění systému chladivem automaticky Ovládání a ukazatele 30 Ovládání prostřednictvím LCD displeje ano Manometr vysokotlaká a nízkotlaká část systému Elektronická váha pro chladivo chladivo/olej/u V barvivo Namuální nastavení času vakuování ano Tiskárna protokolu zvláštní příslušenství ano Akustický signál zpráva o ukončení úkonu/upozornění na závadu Kontrola průchodnosti filtru ano

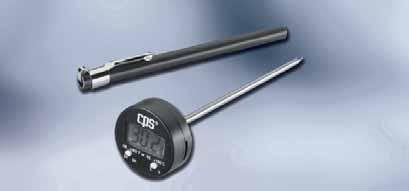

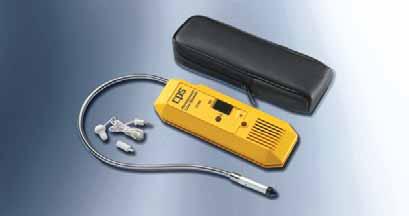

31 Servis klimatizací Bosch-Diagnostics Příslušenství a diagnostika klimatizace Sada pro hledání netěsností metodou UV barviva obsahuje - speciální brýle pro hledání stop UV barviva - aplikační pistole, hadice a adaptér pro vstřikování UV barviva - kartuš s UV barvivem pro naplnění cca. 25 aut - kapesní UV svítilna s nastavitelným kloubem Náhradní kartuš s UV barvivem Detektor chladiva Elektronický detektor chladiva LS 780b. Pomocí vysoce citlivého detekčního členu umístěného na 46 cm dlouhém ohebném rameni lze odhalit i takřka nepatrný únik chladiva ze systému klimatizace (5 g. chladiva/rok) Digitální teploměr Nezbytný při jakékoliv diagnostice klimatizačního sytému. Možno měřit jak prostorovou teplotu, tak teplotu na povrchu těles (např. výparníku) Tiskárna pro ACS 400 a ACS Ochranný kryt pro přístroje Bosch ACS Univerzální olej do klimat. systémů všech vozidel UV barvivo pro ACS Technická data ACS 400 ACS 450 ACS 500 Obj. číslo Odsávání / recyklace / plnění Chladivo R134a Interní zásobník chladiva 10 kg / 12,5 l 20 kg / 27,2 l 10 kg / 12,5 l Odsávací výkon kompresoru (g/min) 500 Výkon vakuové pumpy (m3/h) 4,3 8,5 4,3 Max. vakuum 0,05 mbar Filtr dvojitý filtr Souhrnná data Váha 99 kg 123 kg 100 kg Rozměry Š/V/H (cm) 700 / 1377 / 710 Připojení 230 V / Hz Příkon 770 W Provozní teplota 5 40 C 31

32 Bosch-Diagnostics Pracovní oblečení BOSCH Vysoce odolný materiál - 65 % PES, 35 % BA Kombinace barev: zelená petrol, modrá, červená Varianty: Overal (kombinéza), Montérky + blůza, Plášť Vesta zateplená Pánské velikosti Objednací číslo Označení zboží F.01L.1AP.106 PRACOVNÍ PLÁŠŤ BOSCH, vel. 44 F.01L.1AP.107 PRACOVNÍ PLÁŠŤ BOSCH, vel. 46 F.01L.1AP.108 PRACOVNÍ PLÁŠŤ BOSCH, vel. 48 F.01L.1AP.109 PRACOVNÍ PLÁŠŤ BOSCH, vel. 50 F.01L.1AP.110 PRACOVNÍ PLÁŠŤ BOSCH, vel. 52 F.01L.1AP.111 PRACOVNÍ PLÁŠŤ BOSCH, vel. 54 F.01L.1AP.112 PRACOVNÍ PLÁŠŤ BOSCH, vel. 56 F.01L.1AP.113 PRACOVNÍ PLÁŠŤ BOSCH, vel. 58 F.01L.1AP.114 PRACOVNÍ PLÁŠŤ BOSCH, vel. 60 F.01L.1AP.125 KOMBINÉZA BOSCH, vel.44-46/170 výška F.01L.1AP.126 KOMBINÉZA BOSCH, vel.44-46/182 výška F.01L.1AP.127 KOMBINÉZA BOSCH, vel.48-50/170 výška F.01L.1AP.128 KOMBINÉZA BOSCH, vel.48-50/182 výška F.01L.1AP.129 KOMBINÉZA BOSCH, vel.52-54/170 výška F.01L.1AP.130 KOMBINÉZA BOSCH, vel.52-54/182 výška F.01L.1AP.131 KOMBINÉZA BOSCH, vel.56-58/170 výška F.01L.1AP.132 KOMBINÉZA BOSCH, vel.56-58/182 výška F.01L.1AP.133 KOMBINÉZA BOSCH, vel.60/182 výška F.01L.1AP.144 MONTÉRKY BOSCH, vel /170 výška F.01L.1AP.145 MONTÉRKY BOSCH, vel /182 výška F.01L.1AP.146 MONTÉRKY BOSCH, vel /170 výška F.01L.1AP.147 MONTÉRKY BOSCH, vel /182 výška F.01L.1AP.148 MONTÉRKY BOSCH, vel /170 výška F.01L.1AP.149 MONTÉRKY BOSCH, vel /182 výška F.01L.1AP.150 MONTÉRKY BOSCH, vel /170 výška F.01L.1AP.151 MONTÉRKY BOSCH, vel /182 výška F.01L.1AP.152 MONTÉRKY BOSCH, vel. 60/170x182 výška F.01L.1AP.163 P. HALENA BOSCH, vel.44-46/170 výška F.01L.1AP.164 P. HALENA BOSCH, vel.44-46/182 výška F.01L.1AP.165 P. HALENA BOSCH, vel.48-50/170 výška F.01L.1AP.166 P. HALENA BOSCH, vel.48-50/182 výška F.01L.1AP.167 P. HALENA BOSCH, vel.52-54/170 výška F.01L.1AP.168 P. HALENA BOSCH, vel.52-54/182 výška F.01L.1AP.169 P. HALENA BOSCH, vel.56-58/170 výška F.01L.1AP.170 P. HALENA BOSCH, vel.56-58/182 výška F.01L.1AP.171 P. HALENA BOSCH, vel.60/170x182 výška F.01L.1AP.182 PR. VESTA ZATEPLENÁ BOSCH, vel.44 F.01L.1AP.183 PR. VESTA ZATEPLENÁ BOSCH, vel.46 F.01L.1AP.184 PR. VESTA ZATEPLENÁ BOSCH, vel.48 F.01L.1AP.185 PR. VESTA ZATEPLENÁ BOSCH, vel.50 F.01L.1AP.186 PR. VESTA ZATEPLENÁ BOSCH, vel.52 F.01L.1AP.187 PR. VESTA ZATEPLENÁ BOSCH, vel.54 F.01L.1AP.188 PR. VESTA ZATEPLENÁ BOSCH, vel.56 F.01L.1AP.189 PR. VESTA ZATEPLENÁ BOSCH, vel.58 F.01L.1AP.190 PR. VESTA ZATEPLENÁ BOSCH, vel.60 Dámské velikosti Objednací číslo Označení zboží F.01L.1AP.096 PRACOVNÍ PLÁŠŤ BOSCH, vel. 34 F.01L.1AP.097 PRACOVNÍ PLÁŠŤ BOSCH, vel. 36 F.01L.1AP.098 PRACOVNÍ PLÁŠŤ BOSCH, vel. 38 F.01L.1AP.099 PRACOVNÍ PLÁŠŤ BOSCH, vel. 40 F.01L.1AP.100 PRACOVNÍ PLÁŠŤ BOSCH, vel. 42 F.01L.1AP.101 PRACOVNÍ PLÁŠŤ BOSCH, vel. 44 F.01L.1AP.102 PRACOVNÍ PLÁŠŤ BOSCH, vel. 46 F.01L.1AP.103 PRACOVNÍ PLÁŠŤ BOSCH, vel. 48 F.01L.1AP.104 PRACOVNÍ PLÁŠŤ BOSCH, vel. 50 F.01L.1AP.105 PRACOVNÍ PLÁŠŤ BOSCH, vel. 52 F.01L.1AP.115 PRACOVNÍ KOMBINÉZA BOSCH, vel.34 F.01L.1AP.116 PRACOVNÍ KOMBINÉZA BOSCH, vel.36 F.01L.1AP.117 PRACOVNÍ KOMBINÉZA BOSCH, vel.38 F.01L.1AP.118 PRACOVNÍ KOMBINÉZA BOSCH, vel.40 F.01L.1AP.119 PRACOVNÍ KOMBINÉZA BOSCH, vel.42 F.01L.1AP.120 PRACOVNÍ KOMBINÉZA BOSCH, vel.44 F.01L.1AP.121 PRACOVNÍ KOMBINÉZA BOSCH, vel.46 F.01L.1AP.122 PRACOVNÍ KOMBINÉZA BOSCH, vel.48 F.01L.1AP.123 PRACOVNÍ KOMBINÉZA BOSCH, vel.50 F.01L.1AP.124 PRACOVNÍ KOMBINÉZA BOSCH, vel.52 F.01L.1AP.134 MONTÉRKY BOSCH, vel. 34 F.01L.1AP.135 MONTÉRKY BOSCH, vel. 36 F.01L.1AP.136 MONTÉRKY BOSCH, vel. 38 F.01L.1AP.137 MONTÉRKY BOSCH, vel. 40 F.01L.1AP.138 MONTÉRKY BOSCH, vel. 42 F.01L.1AP.139 MONTÉRKY BOSCH, vel. 44 F.01L.1AP.140 MONTÉRKY BOSCH, vel. 46 F.01L.1AP.141 MONTÉRKY BOSCH, vel. 48 F.01L.1AP.142 MONTÉRKY BOSCH, vel. 50 F.01L.1AP.143 MONTÉRKY BOSCH, vel. 52 F.01L.1AP.153 HALENA K MONTÉRKÁM BOSCH, vel.34 F.01L.1AP.154 HALENA K MONTÉRKÁM BOSCH, vel.36 F.01L.1AP.155 HALENA K MONTÉRKÁM BOSCH, vel.38 F.01L.1AP.156 HALENA K MONTÉRKÁM BOSCH, vel.40 F.01L.1AP.157 HALENA K MONTÉRKÁM BOSCH, vel.42 F.01L.1AP.158 HALENA K MONTÉRKÁM BOSCH, vel.44 F.01L.1AP.159 HALENA K MONTÉRKÁM BOSCH, vel.46 F.01L.1AP.160 HALENA K MONTÉRKÁM BOSCH, vel.48 F.01L.1AP.161 HALENA K MONTÉRKÁM BOSCH, vel.50 F.01L.1AP.162 HALENA K MONTÉRKÁM BOSCH, vel.52 F.01L.1AP.172 PR. VESTA ZATEPLENÁ BOSCH, vel.34 F.01L.1AP.173 PR. VESTA ZATEPLENÁ BOSCH, vel.36 F.01L.1AP.174 PR. VESTA ZATEPLENÁ BOSCH, vel.38 F.01L.1AP.175 PR. VESTA ZATEPLENÁ BOSCH, vel.40 F.01L.1AP.176 PR. VESTA ZATEPLENÁ BOSCH, vel.42 F.01L.1AP.177 PR. VESTA ZATEPLENÁ BOSCH, vel.44 F.01L.1AP.178 PR. VESTA ZATEPLENÁ BOSCH, vel.46 F.01L.1AP.179 PR. VESTA ZATEPLENÁ BOSCH, vel.48 F.01L.1AP.180 PR. VESTA ZATEPLENÁ BOSCH, vel.50 F.01L.1AP.181 PR. VESTA ZATEPLENÁ BOSCH, vel.52 32

33 Technické příručky Bosch-Diagnostics Technické příručky a výukové tabule Bosch Technické příručky, tzv. žluté řady, obsahují popis konstrukce a funkce jednotlivých systémů a jejich komponentů včetně ná zor ných obrázků a přehledných schémat. Technické příručky, tzv. zelené řad, kromě toho obsahují návody na vyhle dá vá ní zá vad a postupy oprav u dvou konkrétních systémů. Nabídku informací v papírové podobě uzavírají výukové tabule s vy obra zením elektronického systému a stručným popisem. Všechny podklady jsou v českém jazyce. Žlutá řada technických příruček Bosch Název Objednací číslo Vstřikovací systém K-Jetronic Vstřikovací systém KE-Jetronic Vstřikovací systém L-Jetronic Vstřikovací systém Mono-Jetronic Systém řízení motoru Motronic Zapalování Čerpadlo VP Regulace dynamiky jízdy (ESP) Bezpečnostní a komfortní systémy Mikroelektronika ve vozidle Řízení zážehového motoru, základy a komponenty Elektronická regulace vznětových motorů, EDC Snímače ve vozidle Konvenční a elektronické brzdové soustavy Systém vstřikování s tlakovým zásobníkem Common Rail pro vznětové motory NOVINKA Elektronické vstřikování vznětových motorů EDC Protiblokovací systémy ABS Zelená řada technických příruček Bosch Elektronické vstřikování vznětových motorů EDC Protiblokovací systémy ABS Výukové tabule Bosch Systém řízení motoru Mono-Motronic Systém řízení motoru Motronic Protiblokovací systém ABS Rotační vstřikovací čerpadlo VE-EDC Systém vstřikování nafty s tlakovým zásobníkem Common Rail Rotační vstřikovací čerpadlo VP 44 s radiálními písty Objednávky Technické příručky Bosch si můžete snadno vybrat a objednat na kde v části Katalog najdete sekci Příručky Bosch. 33

34 Bosch-Diagnostics Technická školení Technická školení firmy BOSCH Úspěch a další rozvoj vašeho autoservisu podpořte také systematickým vzděláváním v oboru. Zajistěte sobě či svým automechanikům účast v našich kurzech, které se konají v aktraktivních prostorách nového školicího střediska Bosch pod vedením špičkových lektorů. 1. Systémy motorových vozidel Rozsahem a významem největší skupina školení určená pro mechaniky Bosch Car Servisů, smluvních partnerů a pro všechny ostatní, kteří mají zájem důkladně poznat funkci systémů a postupy jejich oprav a seřizování. Všechny kurzy probíhají ve firemním školicím středisku v Praze. Kurzy opravy vstřikovacích čerpadel využívají zázemí centrální servisní školy firmy Bosch v Plochingenu v SRN Vstřikování benzinu JET Systémy K-, KE - Jetronic, KE - Motronic JET Systémy L-, LH-, LU-, LE-, Mono - Jetronic a Mono-Motronic JET Vstřikování benzinu jiných výrobců JET Nejnovější systémy vstřikování benzinu Bosch JET Nejnovější systémy přímého vstřikování benzinu SCI - FORD EEC, SIMTEC, SIMOS 1.2. Autoelektrika EL Základy autoelektriky EL Komfortní a bezpečnostní elektronika 1.3. Brzdy a ABS osobních vozů PB/A BS - Bosch systémy brzd a ABS Bosch PB/A BS - Cizí systémy brzd a ABS dalších výrobců 1.4. Vstřikování nafty EP vozidlo - Neelektronic. systémy vstřikování nafty EDC vozidlo I - Elektronické systémy vstřikování nafty EDC vozidlo II - Vznětové systémy řízené elektromagnetickými ventily Common Rail, rotační vstřikovací čerpadlo VP 44, PD- jednotka čerpadlo - tryska EDC vozidlo III - CR Lucas Delphi, CR EDC 16 s piezo-injektorem 1.5. Opravy vstřikovacích čerpadel (pouze pro dieselspecialisty) EP Základní kurz pro diesel-mechaniky a práce s informacemi EP Základní kurz pro práce na čerpadlech VA a VE EP Pokračovací kurz EDC - Čerpadla s elektronickou regulací ZEXEL - Vstřikovací systémy Zexel EP Speciál - Nejnovější systémy a komponenty 34

35 Technická školen Bosch-Diagnostics 2. Školicí zařízení pro diagnostiku a opravy emisních systémů motorových vozidel Tato školení odpovídají osnovám schváleným Ministers tvem dopravy České republiky. Úspěšný absolvent získá osvědčení, které může sloužit k prokázání odborné způsobilosti k měření emisí v něm uvedené tovární značky, skupiny značek nebo emisního systému vozidel podle 23 odst.7 vyhlášky č. 302/2001 Sb Všeobecné VN - vznětové systémy neřízené VŘ - vznětové systémy řízené ZN - zážehové systémy neřízené ZŘ 1 - zážehové systémy řízené 1 ZŘ 2 - zážehové systémy řízené Specializované na značku (skupinu značek) se zážehovými nebo vznětovými motory (Z nebo V) a doškolovací kurzy (ZD nebo VD) - VW, Seat, Škoda, Audi - Peugeot, Citroen, Renault - Fiat, Lancia, Alfa Romeo, Ferrari - BMW, Ford, Mercedes, Volvo - Mazda, Honda, Nissan, Toyota, Subaru - Kia, Mitsubishi, Hyundai, Suzuki 2.3. Školení na značky - nákladní vozy a autobusy - Irisbus, Iveco, Karosa, SOR, Neoplan, Renault, MAN - MB, Volvo, Nissan, Ford, VW, Scania 3. Obsluha diagnostické techniky Školení jsou určena pro uživatele diagnostických zařízení, kteří již zvládli základní obsluhu přístroje. Probíhají v praž ském školicím středisku firmy Bosch. Cílem školení je pod rob né seznámení uživatelů s možnostmi zařízení a jejich praktickými aplikacemi tak, aby je dokázali optimálně vyu ží vat k diagnostice a odstraňování závad, případně seřízení. Jedná se o školení na následující přístroje: motortestery FSA 600/560 nebo FSA 720/740/750, motortestery MOT 240/250/251, testery elektronických systémů řady KTS, měření geometrie náprav se zařízením FWA 211/411, VAG 1944 nebo FWA 510/511, emisní systémové analýzy ESA 3.110/3.140/3.250 nebo BEA 850. Bližší informace o školeních Bosch s přesnými termíny naleznete vždy na 35

36 Ušetřete 20 % Vyberte si z Bosch katalogu vybavení autoservisů, odebírejte díly Bosch a máte bonus 20 % Skvělá šance Program Bosch Auto Team (B.A.T.) nabízí jedinečnou příležitost získat 20% úsporu a stále rostoucí počet servisů využívá této šance. Jednoduchá pravidla 1. Zapojením do programu B.A.T. může autoservis získat 20% finanční bonifikaci na nákup servisního vybavení z na bídky katalogu Bosch. 2. Získání finanční bonifikace je spojeno s odběrem náhradních dílů a auto přílušenství Bosch od smluvního velkoobchodu ve výši odpovídající dvojnásobku ceny vybraného přístroje či zařízení. 3. Autoservis podepíše rámcovou kupní smlouvu s velko obchodem Bosch a odebírá náhradní díly a autopříslušenství Bosch. Příklad Servis se rozhodne zakoupit tester Bosch FSA 450 za Kč (cena bez DPH). Podepíše rámcovou kup ní smlouvu, která ho zavazuje k odběru auto příslu šenství Bosch v mini mální hodnotě Kč (nákupní ceny bez DPH). Protože servis během dohodnuté doby splnil podmínky minimálního odběru náhradních dílů Bosch, dostává od svého velkoobchodního partnera finanční bonifikaci 20 % na tester Bosch FSA 450 ve výši Kč. Jasné rozhodnutí Váš velkoobchodní partner Vydejte se na cestu správným směrem - získáte moderní vyba vení autoservisu, kvalitní náhradní díly a ušetříte bezkon kurenč ních 20 %. F01L1P0704 MOC 35 Kč
