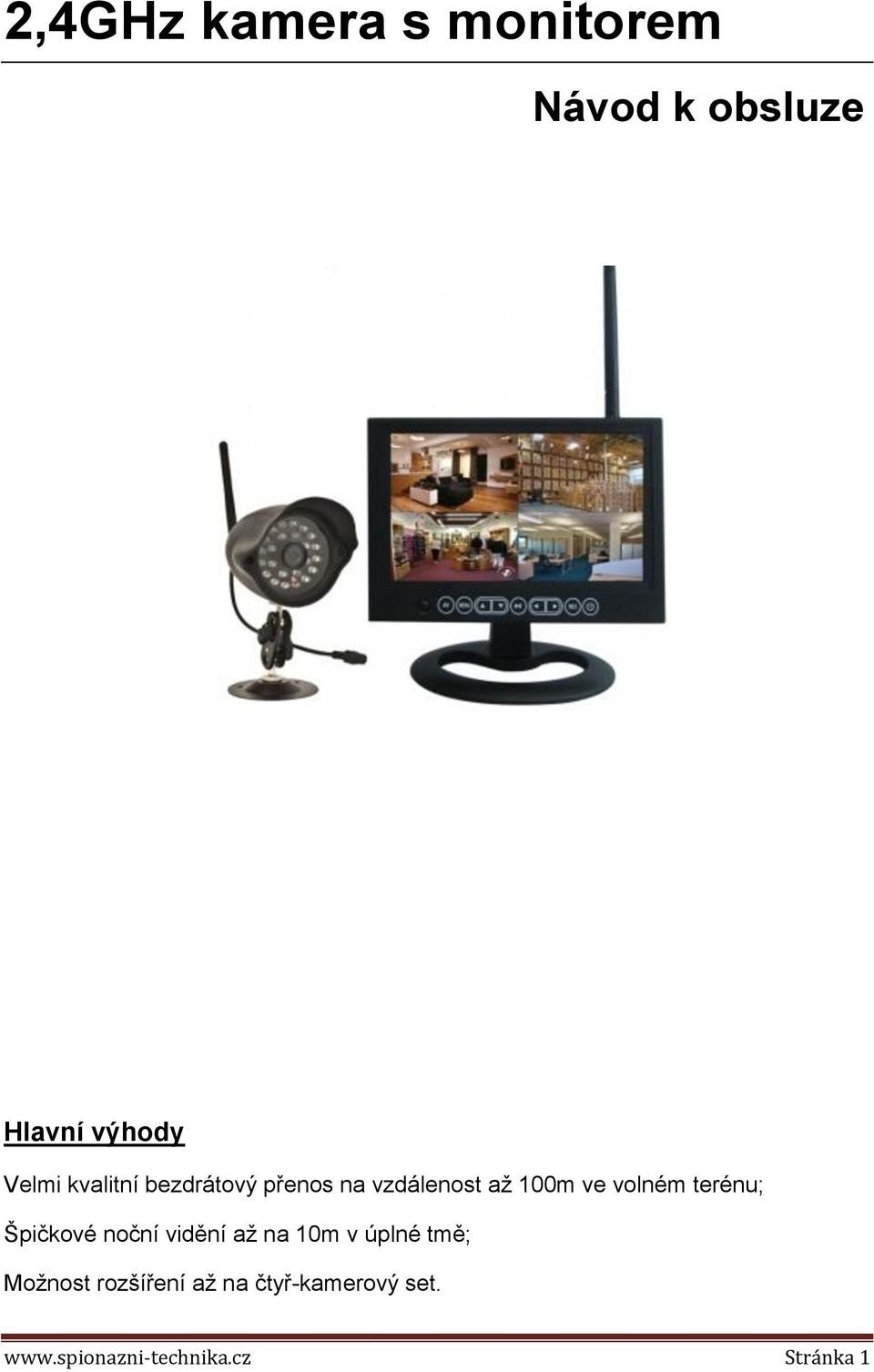

1 2,4GHz kamera s monitorem Návod k obsluze Hlavní výhody Velmi kvalitní bezdrátový přenos na vzdálenost až 100m ve volném terénu; Špičkové noční vidění až na 10m v úplné tmě; Možnost rozšíření až na čtyř-kamerový set. Stránka 1

2 1. Popis výrobku monitor 1.1 Čelní panel 1. IR senzor - senzor dálkového ovládání 2. AV button - stiskem přepnete mezi AV výstupem a LCD přijímačem 3. MENU button - stiskem vstoupíte nebo vystoupíte z Menu 4. Šipka nahoru - šipkami se můžete buď pohybovat v Menu nebo upravovat hlasitost 5. Šipka dolů 6. Tlačítko Play/Pause - slouží k přehrávání videí 7. Šipka doleva 8. Šipka doprava - šipky slouží pro pohyb v Menu, v módu Playback k rychlému přetáčení nebo přetáčení zpět, v SINGLE módu, pokud stisknete šipku doleva, přepínáte jednotlivé kanály, v menu PLAYBACK/VIDEO označíte šipkou doprava nepotřebné soubory. 9. REC/STOP button - stiskem spustíte nebo zastavíte nahrávání 10. POWER button - dlouhým stiskem zapnete monitor 11. LED indicator - Modrá dioda svítí při zapínání, červená dioda bliká, pokud je přijímán signál z kamer Stránka 2

3 1.2 Boční pohled na konektory 1. Slot na SD kartu 2. Mini USB konektor 3. Audio/Video výstup - propojením s TV přes dodávaný kabel můžete sledovat záběry nebo nahrávky na větší obrazovce 4. DC power outlet: DC 5V/1A - výstup na napájení 5. Antenna - anténa pro spojení s kamerami 2. Dálkové ovládání a) Power button - tlačítko pro zapnutí/vypnutí obrazovky monitoru b) Tlačítka CH1-CH4 - zobrazení příslušné kamery na displeji, tzv. Single mode c) Tlačítko QUAD - zobrazení všech kamer najednou Stránka 3

4 d) Tlačítko Auto - automatické přepínání jednotlivých kamer e) Tlačítko AV - přepínání na externí AV zobrazení, LCD obrazovka zčerná f) Play/Pause - přehrávání a zastavení přehrávání, přepínání mezi módy Single/Quad/Auto g) Tlačítka pro pohyb doprava/doleva - pohyb v menu, rychlé přetáčení, v Single módu můžete tlačítkem doleva přepínat jednootlivé kanály h) Tlačítka nahoru/dolů - pohyb v menu, hlasitost i) Tlačítko Menu - vstup a odchod z hlavního menu j) Tlačítko DEL - smazání nepotřebných souborů 3. Ovládání přístroje 3.1 Online sledování Pomocí tlačítka Play/Pause si přepněte příslušný mód zobrazení (Single, Quad, Auto) Manální přepínání kanálů Kanály přepínejte pomocí šipky doleva. Na obrazovce se vám zobrazí několik indikátorů: a) Indikátor síly signálu jednotlivých kamer (1). Význam jednotlivých symbolů je zobrazen na obrázku níže; b) Indikátor nahrávání (2) pokud přijímač (LCD monitor) nahrává záznam, červený indikátor REC na displeji signalizuje nahrávání; c) Indikátor vložení SD karty (3) pokud je karta vložena objeví se na displeji příslušný piktogram d) Indikátor zobrazovaného kanálu (4) na displeji se zobrazí číslo příslušného kanálu Stránka 4

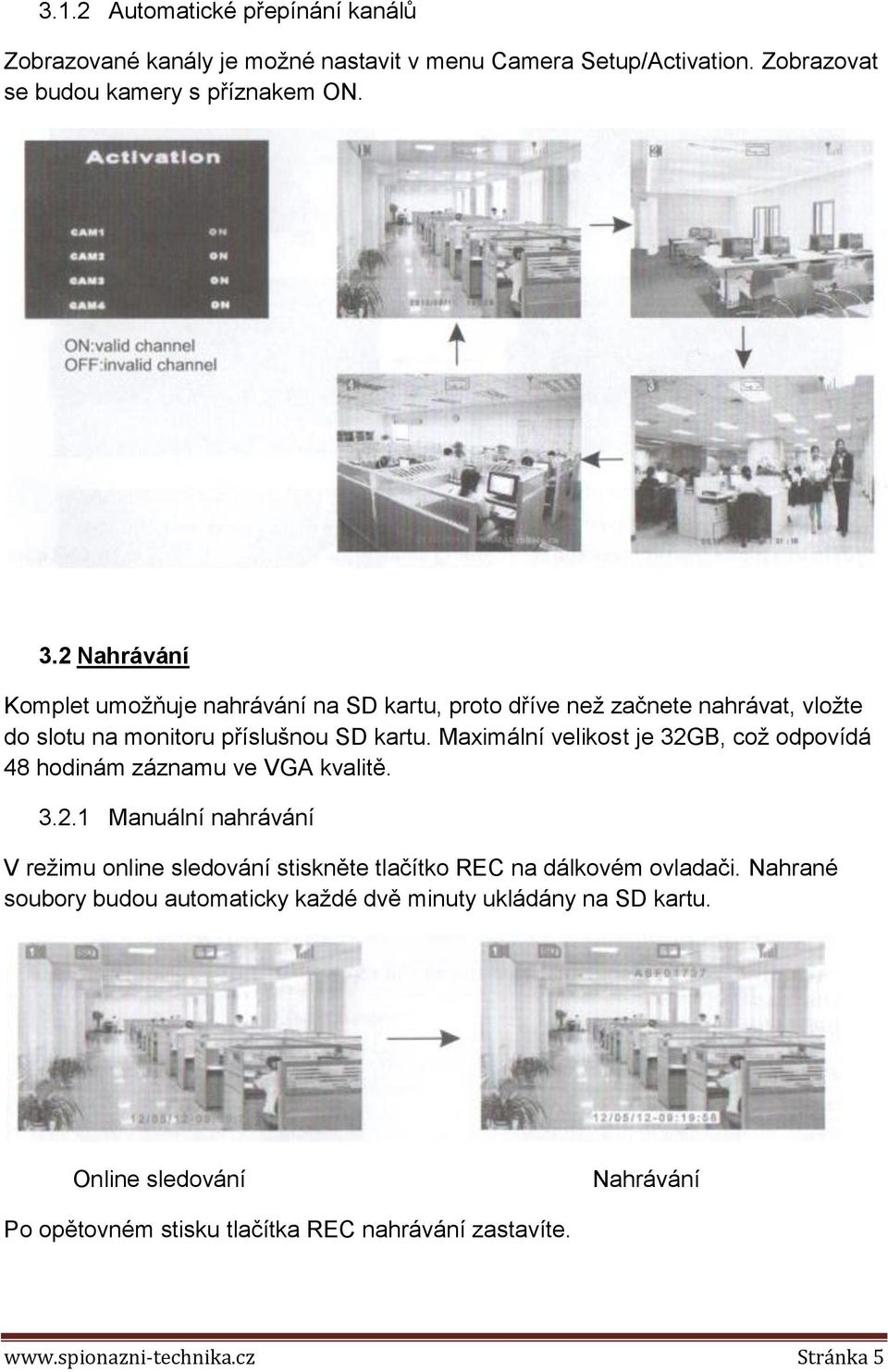

5 3.1.2 Automatické přepínání kanálů Zobrazované kanály je možné nastavit v menu Camera Setup/Activation. Zobrazovat se budou kamery s příznakem ON. 3.2 Nahrávání Komplet umožňuje nahrávání na SD kartu, proto dříve než začnete nahrávat, vložte do slotu na monitoru příslušnou SD kartu. Maximální velikost je 32GB, což odpovídá 48 hodinám záznamu ve VGA kvalitě Manuální nahrávání V režimu online sledování stiskněte tlačítko REC na dálkovém ovladači. Nahrané soubory budou automaticky každé dvě minuty ukládány na SD kartu. Online sledování Nahrávání Po opětovném stisku tlačítka REC nahrávání zastavíte. Stránka 5

6 3.2.2 Časové nahrávání a) Ujistěte se, že máte správně nastaven čas v monitoru; b) Nejprve vstupte do Menu/Record Setup a vyberte Schedule recording; c) V zobrazeném menu si nastavte Start Time (začátek nahrávání) a dále End Time (konec nahrávání); d) Aktivujte nahrávání zapnutím funkce na ON e) V menu se pohybujte pomocí šipek na dálkovém ovládání, čas přidávejte šipkou nahoru Nahrávání detekcí pohybu a) Nejprve vstupte do Menu/Record Setup a vyberte Motion detection Activity na ON; b) V tomto módu začne přijímač nahrávat, pokud se před jakoukoliv aktivní kamerou objeví pohyb; c) Na následující obrazovce Motion Record Time si nastavte, jak dlouhý záznam se má po detekci nahrát; d) Nakonec si v obrazovce Motion Sensitivity nastavte citlivost zapnutí nahrávání (Low nízká, Medium střední, Hign vysoká). e) Poslední obrazovkou v menu Record Setup je SD Overwrite, což je funkce přepisu SD karty pokud je plná. V případě volby Yes, se karta po zaplnění začne automaticky přemazávat, v případě volby No, se nahrávání zastaví. Stránka 6

7 3.3 Přehrávání záznamů a) Nejprve vyberte z menu volbu Play Back a následně příslušný soubor, který si chcete přehrát. Postup je znázorněn na následujících obrázcích; b) Pro přehrávání používejte tlačítka na dálkovém ovladači tak, jako by to byl např. DVD přehrávač. 3.4 Mazání záznamů Můžete smazat jak celý adresář, tak soubor. Postup je následující: a) Nejprve vyberte příslušný objekt, který chcete smazat; b) Klikněte na DEL tlačítko na dálkovém ovládání; c) Šipkou najeďte na červené No v dolním řádku a klikněte šipkou doprava. Tím změníte No na Yes (potvrzení smazání) a klikněte na potvrzení volby; d) Soubor nebo celý adresář budou vymazány. Stránka 7

8 Mazání adresáře Mazání souboru 3.5 Párování kamer s monitorem Celý systém, resp. párování kamer s monitorem je před expedicí z výroby testováno. a) Nejdříve zapněte monitor a připojte kamery do sítě; b) Párovací funkce umožní spojit každou kameru s přijímačem/monitorem na jiném kanálu, aby se vzájemně nerušily. Párování je nezbytné pro připojení více než jedné kamery k témuž přijímači; c) Kamery párujte ještě dříve, než je přišroubujete na zeď. d) Na přijímači si otevřete v Menu funkci Camera Setup/Pairing e) Vyberte příslušný kanál, na který chcete kameru spárovat; f) Pro potvrzení stiskněte Play/Pause; g) Na obrazovce monitu se zobrazí odpočítávání 10-0 (tedy cca 10s), kdy musíte stisknout párovací tlačítko na příslušné kameře (nachází se vzadu pod anténou); Stránka 8

9 h) V případě, že se vám nepodaří stisknout během odpočítávání párovací tlačítko, objeví se chybová hláška Pair Fail a párování je třeba opakovat. 3.6 AV výstup Pokud chcete k monitoru připojit externí monitor, použijte přiložené AV kabely. a) V Menu vyberte volbu System Setup, a poté TV out; b) Vyberte PAL nebo NTSC a volbu potvrďte; c) Na dálkovém ovladači přepněte tlačítkem AV výstup do externího monitoru; d) Pokud se chcete vrátit na zobrazení pomocí LCD monitoru, opět stiskněte tlačítko AV 3.7 Formátování SD karty Příslušnou volbu najdete v Menu/Systém Setup/ SD Format. Pozn: Při volbě Yes budou smazána všechna data, která se nacházejí na SD kartě. 4. Specifikace přístroje Monitor Obrazovka LCD 7 Rozlišení 800x400 Video standard PAL/NTSC Rozsah frekvencí 2,400-2,483 GHz Dosah ve volném terénu Až 100 m Citlivost -85 dbm Komprese MPEG4 Nahrávací rozlišení VGA/QVGA Snímkování 30 fpc/qvga, 25 fps/vga Doba nahrávání na SD kartu 48hodin při VGA rozlišení a 32GB kartě Napájení V, 50/60Hz, 5V/1A Spotřeba Max. 5W Pracovní teplota 0-40 C Pracovní vlhkost 10%-90% Rozměry 182x122x30 mm Váha 450g Stránka 9

10 Kamera Typ senzoru Efektivní pixely Čočka IR LED Vyvážení bílé Napájení Spotřeba Pracovní teplota Rozměry Váha Barevný CMOS 640x480 f=4,3 mm 24pcs, lambda=850nm Auto 5V/1A 3W max C Prům. 95x140 mm 200g Jednotlivé verze výrobků se mohou o tohoto návodu drobně lišit. Pokud jste v našem návodu shledali nějaké nepřesnosti, budeme rádi, pokud nám je sdělíte na podpora@spionazni-technika.cz Stránka 10
