Varianty snímačů. předběžný datalist. průmyslová elektronika. Univerzální použití pro limitní snímání výšky hladiny kapalných a sypkých látek

Transkript

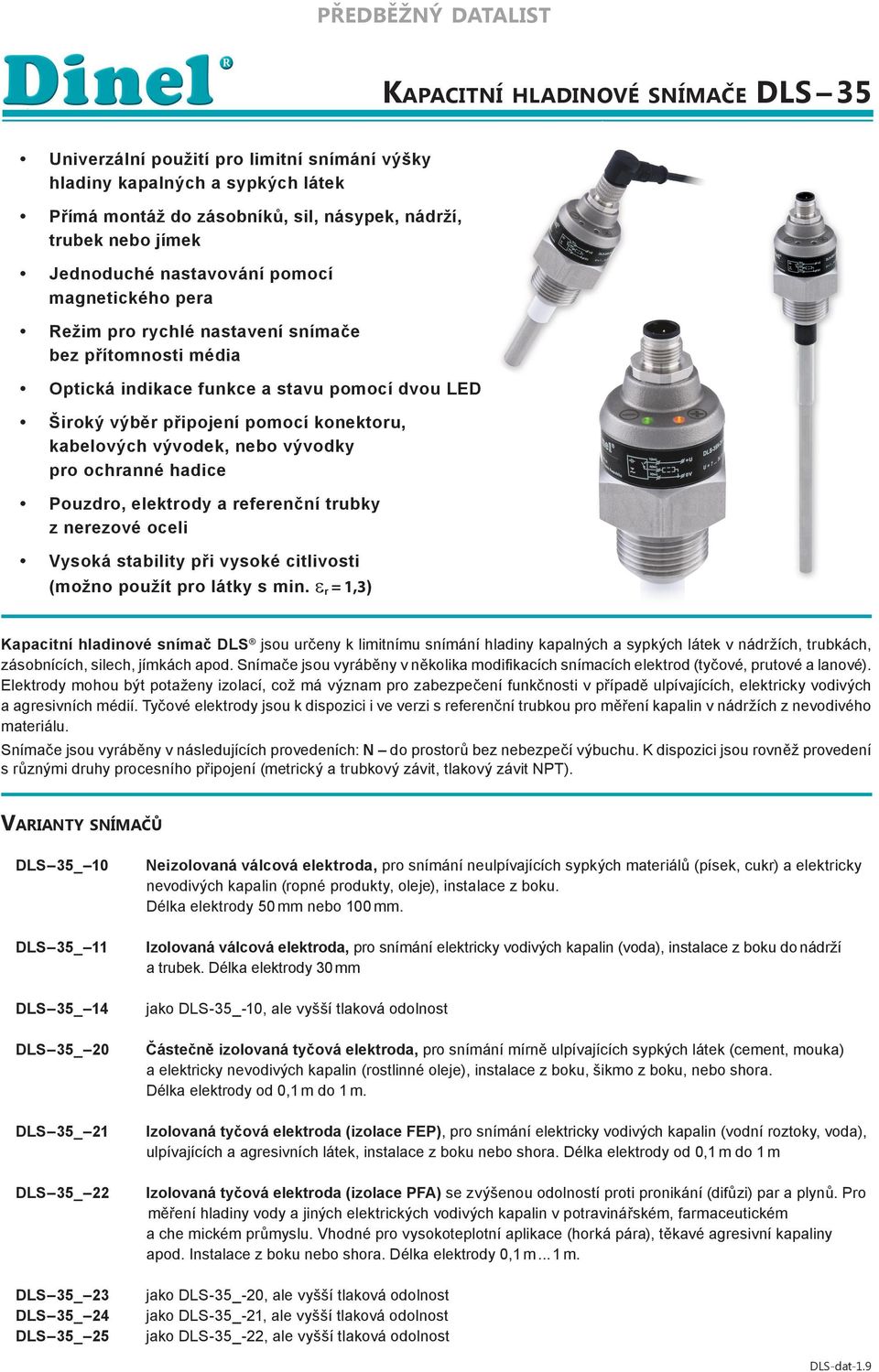

1 předběžný datalist průmyslová elektronika Kapacitní hladinové snímače DLS 5 Univerzální použití pro limitní snímání výšky hladiny kapalných a sypkých látek Přímá montáž do zásobníků, sil, násypek, nádrží, trubek nebo jímek Jednoduché nastavování pomocí magnetického pera Režim pro rychlé nastavení snímače bez přítomnosti média Optická indikace funkce a stavu pomocí dvou LD Široký výběr připojení pomocí konektoru, kabelových vývodek, nebo vývodky pro ochranné hadice Pouzdro, elektrody a referenční trubky z nerezové oceli Vysoká stability při vysoké citlivosti (možno použít pro látky s min. ε r =,) Kapacitní hladinové snímač DLS jsou určeny k limitnímu snímání hladiny kapalných a sypkých látek v nádržích, trubkách, zásobnících, silech, jímkách apod. Snímače jsou vyráběny v několika modifikacích snímacích elektrod (tyčové, prutové a lanové). lektrody mohou být potaženy izolací, což má význam pro zabezpečení funkčnosti v případě ulpívajících, elektricky vodivých a agresivních médií. Tyčové elektrody jsou k dispozici i ve verzi s referenční trubkou pro měření kapalin v nádržích z nevodivého materiálu. Snímače jsou vyráběny v následujících provedeních: N do prostorů bez nebezpečí výbuchu. K dispozici jsou rovněž provedení s různými druhy procesního připojení (metrický a trubkový závit, tlakový závit NPT). Varianty snímačů D L S 5 _ 0 D L S 5 _ D L S 5 _ D L S 5 _ 0 D L S 5 _ D L S 5 _ D L S 5 _ D L S 5 _ D L S 5 _ 5 N eizolovaná válcová elektroda, pro snímání neulpívajících sypkých materiálů (písek, cukr) a elektricky nevodivých kapalin (ropné produkty, oleje), instalace z boku. Délka elektrody mm nebo 00 mm. Izolovaná válcová elektroda, pro snímání elektricky vodivých kapalin (voda), instalace z boku do nádrží a trubek. Délka elektrody 0 mm jako DLS-5_-0, ale vyšší tlaková odolnost Částečně izolovaná tyčová elektroda, pro snímání mírně ulpívajících sypkých látek (cement, mouka) a elektricky nevodivých kapalin (rostlinné oleje), instalace z boku, šikmo z boku, nebo shora. Délka elektrody od 0, m do m. Izolovaná tyčová elektroda (izolace FP), pro snímání elektricky vodivých kapalin (vodní roztoky, voda), ulpívajících a agresivních látek, instalace z boku nebo shora. Délka elektrody od 0, m do m Izolovaná tyčová elektroda (izolace PFA) se zvýšenou odolností proti pronikání (difůzi) par a plynů. Pro měření hladiny vody a jiných elektrických vodivých kapalin v potravinářském, farmaceutickém a che mickém průmyslu. Vhodné pro vysokoteplotní aplikace (horká pára), těkavé agresivní kapaliny apod. Instalace z boku nebo shora. Délka elektrody 0, m... m. jako DLS-5_-, ale vyšší tlaková odolnost jako DLS-5_-, ale vyšší tlaková odolnost jako DLS-5_-, ale vyšší tlaková odolnost DLS-dat-.9

2 D L S 5 _ 0 D L S 5 _ D L S 5 _ 0 D L S 5 _ D L S 5 _ D L S 5 _ D L S 5 _ 5 0 Neizolovaná prutová demontovatelná elektroda, pro snímání sypkých látek nebo elektricky vodivých i nevodivých kapalin, instalace ve svislé poloze shora, popř. šikmo z boku. Délka elektrody od 0, m do m. Izolovaná prutová elektroda, pro snímání agresivních elektricky vodivých kapalin (voda, různé chemikálie), instalace shora. Délka elektrody od 0, m do m. Neizolovaná nerezová tyčová elektroda s referenční trubkou, pro snímání elektricky nevodivých kapa lin (ropné produkty, oleje) v nevodivých nádržích. Instalace shora. Maximální délka elektrody m. Izolovaná nerezová tyčová elektroda s referenční trubkou, pro snímání elektricky vodivých kapalin v nevodivých nádržích. Instalace shora. Maximální délka elektrody m. jako DLS-5_-0, ale vyšší tlaková odolnost jako DLS-5_-, ale vyšší tlaková odolnost Neizolovaná lanová elektroda a závaží, pro všeobecné použití v hlubších zásobnících (snímání sypkých látek písku, štěrku, cementu) nebo jímkách (snímání kapalin). Instalace shora. Délka elektrody od m do 6 m. Varianty konstrukčního provedení 5 0 DLS 5_ 0, DLS 5_ DLS 5_, DLS 5_,,, 5 6, / 00 5 závit * / DLS 5_ 0 DLS 5_ * typy závitů: G /'' M7x M0x,5 NPT / DLS-dat-.9

3 DLS 5_ 0, DLS 5_, DLS 5_ provedení "A" s nerezezovou lisovanou vývodkou provedení "B" s plastovou závitovou vývodkou 6,5 8 5 provedení "C" s konektorem M provedení "V" s plastovou vývodkou se spirálou provedení "H" s plastovou vývodkou pro ochrannou hadici M 7 5 DLS-dat-.9

4 Základní technické údaje Napájecí napětí Proudový odběr Max. spínací proud (výstup NPN, PNP) Zbytkové napětí v sepnutém stavu Svodový odpor (elektroda - pouzdro) / elektrická pevnost Oddělovací kapacita (pouzdro - přívody)/ elektrická pevnost Oddělovací kapacita (elektroda - přívody)/ elektrická pevnost Krytí Kabel (u variant s kabelovou vývodkou) 7... V DC max. 5 ma 00 ma max.,5 V MΩ / 0 V DC nf / k V DC 7 nf / k V DC Rozsah pracovních teplot okolí C Hmotnost snímače (bez elektrody, kabel m) DLS 5_ IP67 PVC x 0,5 mm nebo x 0,75 mm (dle provedení) cca 0, kg Materiálové provedení část snímače typová varianta standardní materiál materiál na přání hlavice (pouzdro) všechny nerez ocel W.Nr..0 (AISI 0) nerez ocel W.Nr..57 (AISI 6 Ti) elektroda DLS 5_ 0,,, 0, 0 DLS 5_ nerez ocel W.Nr..0 (AISI 0) nerez ocel W.Nr..0 (AISI 6 L) nerez ocel W.Nr..57 (AISI 6 Ti) referenční trubka DLS 5_ 0, nerez ocel W.Nr..0 (AISI 0) nerez ocel W.Nr..57 (AISI 6 Ti) izolační průchodka všechny PTF izolace elektrody DLS 5_ PTF izolace elektrody DLS 5_,,, FP izolace elektrody DLS 5_, 5 PFA kabelová vývodka DLS 5_ A DLS 5_ B DLS 5_ V DLS 5_ H nerez ocel W.Nr..0 (AISI 0) plast PA plast PA plast PA konektor M DLS 5_ C niklovaná mosaz Teplotní a tlaková odolnost varianta provedení typ montáže teplota tm teplota tp teplota ta DLS 5N 0,, libovolná C C C DLS 5N,,, 0,, svislá C C C DLS 5N 0,,, svislá C C C DLS 5N,, 5 svislá C C C Procesní připojení název rozměr označení Trubkový závit G /'' G Metrický závit M7x M7 Metrický závit M0x,5 M0 Tlakový závit NPT / NPT ta teplota okolí (hlavice s elektronikou) tp teplota v místě procesního připojení Druh výstupu výstup NPN ("NC", "NO") PNP ("PC", "PO") provedení N N tm teplota média (na elektrodě) DLS-dat-.9

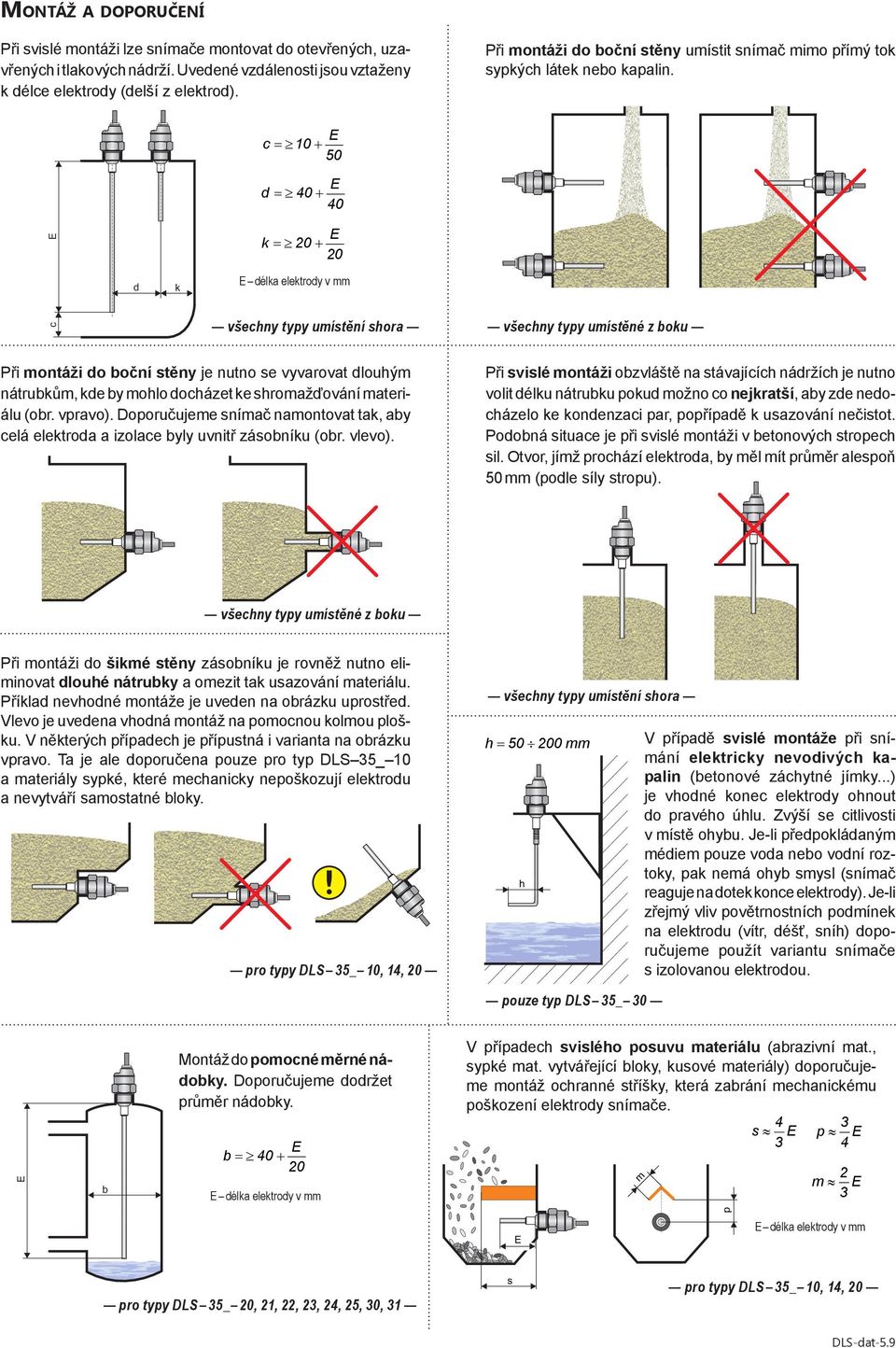

5 Montáž adoporučení k = + Při svislé montáži lze snímače montovat do otevřených, uzavřených itlakových nádrží. Uvedené vzdálenosti jsou vztaženy d = 0 + kdélce elektrody (delší zelektrod). 0 Při montáži do boční stěny umístit snímač mimo přímý tok sypkých látek nebo kapalin. k = + c = 0 + c d = 0 + b = k = + c = 0 + a 0 délka elektrody vmm d k d = 0 + b = s typy umístění všechny shora c = 0 + a vyvarovat Při montáži do boční stěny je nutno se dlouhým p 0 nátrubkům, kde by mohlo docházet ke shromažďování materi tak, álu (obr. vpravo). Doporučujeme snímač namontovat aby b= 0 + s (obr. vlevo). celá elektroda aizolace byly uvnitř zásobníku m a ph = 0 mm 0 s m p= 0 mm h umístěné z boku všechny typy m Při montáži do šikmé stěny zásobníku je rovněž nutno eli minovat dlouhé nátrubky aomezit tak usazování materiálu. Příklad nevhodné montáže je uveden na obrázku uprostřed. h = 0 mm Vlevo je uvedena vhodná montáž na pomocnou kolmou plošku. Vněkterých případech je přípustná ivarianta na obrázku vpravo. Ta je ale doporučena pouze pro typ DLS 5_ 0 amateriály sypké, které mechanicky nepoškozují elektrodu anevytváří samostatné bloky. k = + d =všechny 0 + typy umístěné z boku 0 Při svislé montáži obzvláště na stávajících nádržích je nutno cvolit 0 + nátrubku pokud možno co nejkratší, aby zde nedo= délku cházelo ke kondenzaci par, popřípadě kusazování nečistot. Podobná situace je při svislé montáži vbetonových stropech b 0 + jímž prochází elektroda, by měl mít průměr alespoň sil.= Otvor, mm (podle síly stropu). a 0 s p m všechny typy umístění shora h = 0 mm! k = pro typy + DLS 5_ 0,, d = Montáž do pomocné měrné nádobky. Doporučujeme dodržet = 0 + průměrc nádobky. a b = 0 + a 0 0 pouze typ DLS 5_ 0 V případech svislého posuvu materiálu (abrazivnímat., s doporučujesypké mat. vytvářející bloky, kusové materiály) a s 0 me montáž ochranné stříšky, která zabrání mechanickému poškození elektrody snímače. s 0 pro typy DLS 5_,,,,, 5, 0, p s m p p m m p délka elektrody vmm a p b h V případě svislé montáže při sní mání elektricky nevodivých k = +ka k = jímky...) + palin (betonové záchytné je vhodné konec elektrody ohnout do pravého úhlu. Zvýší dse 0 + = citlivosti k = předpokládaným + d = 0 +0 vmístě ohybu. Je-li 0 médiem pouze voda nebo vodní roz toky, pak nemá ohyb smysl (snímač c = 0 + = 0elektrody). + c = 0 +Je-li reaguje na dotekdkonce 0 zřejmý vliv povětrnostních podmínek na elektrodu (vítr, déšť, sníh) dopo b= 0 + ručujeme použít c =variantu 0 + b =snímače 0 + sizolovanou elektrodou. m b = 0 + s délka elektrody vmm m h = 0 mm h = 0 mm pro typy DLS 5_ 0,, h = 0 mm DLS-dat-5.9

6 k = + Při montáži do trubky je zapotřebí volit vnitřní průměr trubky tak, aby byla zabezpečena vzdálenost vnitřních stěn od elektrody min. 5 mm. V některých případech (ulpívající kapaliny, kapaliny s nízkou permitivitou) je vhodná montáž snímače do kolene trubky. > 5 max. min. a Při svislé montáži lze využít nastavitelné d = 0 hystereze + k jednoduché dvoustavové regu- 0 laci výšky hladiny mezi min. a max. hodnotou. c = 0 + Meze hladin lze změnit nastavením citlivosti snímače. Rozdíl mezi min. b = 0 + a max. hladinou se nastavuje změnou hystereze. a 0 pro typy DLS 5_ 0,,,,,, 5 délka elektrody v mm s pro typy DLS 5_,,,,, 5, V případě umístění snímače ve venkovním prostředí nebo v místě zvýšené vlhkosti doporučujeme použít plastovou vývodku typu H s ochrannou hadicí (viz. obr). V případě umístění snímače ve svislé poloze nebo v případě zvýšeného mechanického namáhání kabelu doporučujeme použít plastovou vývodku se spirálou typu V (viz. obr). > 5 kabelová vývodka typu H p ochranná hadice m kabelová vývodka typu V h = 0 kabel mm lektrické připojení Snímač s výstupem typu NPN nebo PNP lze zatěžovat pouze odporovou nebo induktivní zátěží. Kladný pól napájení (+U) se připojuje na hnědý vodič BN popř. pin konektoru č., záporný pól (0 V) na modrý vodič BU popř. pin konektoru č. a zátěž na vodič černý BK popř. pin konektoru č.. Zátěže kapacitní a s malým klidovým odporem (žárovka) vyhodnocuje snímač jako zkrat. Schémata připojení jsou uvedeny na obrázcích vpravo. Pozn.: V případě silného okolního elektromagnetického rušení, souběhu vodičů se silovými rozvody, nebo při vedení na vzdálenosti větší než 0 m, doporučujeme použití stíněného kabelu. > 5 zapojení snímače s výstupem typu NPN Snímače DLS-5 s typem kabelové vývodky A, B, V nebo H se připojují k vyhodnocovacím jednotkám pevně připojeným PVC kabelem. Jako kabelové vývodky lze použít lisovací nerezové vývodky M6 (typ A), závitové plastové vývodky M (typ B), spirálové plastové vývodky (typ V), nebo plastové vývodky se šroubením pro ochranné hadice (typ H). Snímače DLS-5 s typem kabelové vývodky C se připojují k vyhodnocovacím jednotkám kabelem o vnějším průměru 6 až 8 mm (doporučený průřez žil je 0,5 až 0,75 mm ) prostřednictvím konektorové zásuvky se zalisovaným kabelem (délka nebo 5 m), nebo prostřednictvím rozebíratelné konektorová zásuvka bez kabelu (viz příslušenství). V tomto případě kabel připojíme na vnitřní piny zásuvky dle obrázku vpravo. +U (BN) zapojení snímače s výstupem typu PNP výstup (BK) 0V (BU) vnitřní pohled na konektor (varianta "C") vysvětlivky: (...) čísla svorek konektorové zásuvky BN hnědá BU modrá BK černá Pohled na lisovací nerez. vývodku - typ A Pohled na závitovou plast. vývodku - typ B Pohled na plast. vývodku se spirálou - typ V Pohled na plastovou vývodku pro ochranné hadice - typ H Pohled na konektor - typ C DLS-dat-6.9 -

7 Oblasti použití a instalace jednotlivých variant DLS 5_ 0, Vyrábí se s elektrodami délky mm a 00 mm. Kratší varianta je vhodná pro snímání čistých elektricky nevodivých kapalin (hydraulické a topné oleje, benzín, nafta, atd.). Varianta 00 je určena pro snímání neulpívajících sypkých materiálů (plastové granuláty, písek, cukr, zrniny, prací prášky, apod.) a pro mírně znečištěné elektricky nevodivé kapaliny (mazací a rostlinné oleje). Snímač se montuje přímo do pláště nádrže či zásobníku (nejlépe z boku) buď pomocí ocelových návarků nebo upevňovacích matic. Při snímání látek s malou permitivitou v nekovových zásobnících doporučujeme montáž snímače na pomocnou kovovou elektrodu o ploše min. 0 cm. Varianta má vyšší tlakovou odolnost. DLS 5_ Vhodný pro snímání hladiny elektricky vodivých kapalin (vody a vodních roztoků). Lze jej použít k identifikaci rozhraní mezi kapalinami o rozdílné permitivitě (např. olej - voda). Snímač se montuje přímo do pláště nádrže či do trubky ve vodorovné poloze (z boku) pomocí ocelového popř. nerezového návarku. DLS 5_, Vhodný pro snímání sypkých materiálů s nízkou specifickou hmotností a permitivitou (cement, vápenný hydrát, mouka), nebo tam kde se předpokládají proměnlivé vlastnosti snímaného materiálu (popílek, dřevěné piliny, krmné směsi). Je možno jej použít ke snímání elektricky nevodivých kapalin, které obsahují malé množství vody (do %) nebo jiné nečistoty (rostlinné oleje, zkapalněný propan apod.). Montáž snímače se provádí přímo do pláště nádrže či zásobníku pomocí ocelových návarků nebo upevňovacích matic z boku, šikmo z boku nebo shora. Snímač s elektrodou delší než 00 mm lze instalovat pouze ve svislé nebo šikmé poloze. Při montáži je zapotřebí minimalizovat hluché prostory kolem elektrody, ve kterých by se mohl usazovat snímaný materiál (viz montáž a doporučení). V nekovových zásobnících doporučujeme montáž snímače na pomocnou kovovou elektrodu o ploše min. 00 cm. Varianta má vyšší tlakovou odolnost. DLS 5_,,, 5 Vhodný pro snímání elektricky vodivých kapalin (vody a vodních roztoků, kalů, vápenného mléka, apod.). Snímač reaguje na úplné nebo částečné zaplavení snímací elektrody (dle nastavené citlivosti). Čím je citlivost nižší, tím je vyšší odolnost snímače proti nečistotám a ulpívajícím zbytkům materiálu. Snímač s délkou elektrody do 0 mm lze znecitlivět i na úplné zaplavení vodou, proto může být provozován i ve vodorovné poloze. Ve svislé poloze lze snímač provozovat s libovolnou délkou do m. Snímač se montuje přímo do pláště nádrže ve vodorovné nebo svislé poloze pomocí ocelového popř. nerezového návarku. Izolace elektrody u varianty je z materiálu PFA. Tato varianta je odolnější vůči agresivním kapalinám. Varianty a 5 mají vyšší tlakovou odolnost. DLS 5_ 0 Vhodný pro snímání elektricky vodivých i nevodivých kapalin nebo sypkých materiálů. lektrodu snímače není vhodné umisťovat do uzavřených nádob (zásobníků) kde dochází k intenzivní kondenzaci vodních par. Na elektricky vodivou kapalinu snímač zareaguje při dotyku konce elektrody. K reakci na elektricky nevodivou kapalinu (sypkou látku), je zapotřebí 5 % zaplavení elektrody podle nastavené citlivosti snímače a permitivity snímaného materiálu. Snímač se montuje ve svislé poloze přímo do pláště nádrže, zásobníku, či jímky shora nebo šikmo z boku pomocí návarku nebo upevňovací matice. V nekovových zásobnících doporučujeme montáž snímače na pomocnou kovovou elektrodu o ploše min. 0 cm. DLS 5_ Vhodný pro snímání elektricky vodivých kapalin (voda a vodní roztoky různých chemikálií). lektrodu snímače je možno umisťovat do uzavřených nádob (zásobníků), otevřených kanálů a jímek. Na hladinu elektricky vodivé kapaliny snímač zareaguje po % zaplavení elektrody podle nastavené citlivosti snímače. Montáž shora do pláště nádrže či zásobníku, nebo do otevřených (betonových, plastových) jímek pomocí návarků nebo upevňovacích matic. Při instalaci snímače do otevřených jímek je nutno zajistit el. vodivé spojení pouzdra snímače se snímanou kapalinou. Lze využít kovové konstrukce, armování, či jiné pomocné elektrody. Je-li zapotřebí snímat agresivní médium v uzavřené plastové nádobě, kontaktujte výrobce. DLS 5_ 0, Vhodný pro snímání elektricky vodivých i nevodivých kapalin v nekovových zásobnících. lektrodu snímače není vhodné umisťovat do uzavřených nádob (zásobníků) kde dochází k intenzivní kondenzaci vodních par. Na elektricky vodivou kapalinu snímač zareaguje při dotyku konce elektrody. K reakci na elektricky nevodivou kapalinu, je zapotřebí 5 % zaplavení elektrody podle nastavené citlivosti snímače a permitivity snímaného materiálu. Snímač se montuje ve svislé poloze přímo do pláště nádrže, zásobníku, či jímky shora nebo šikmo z boku pomocí návarku nebo upevňovací matice. Varianta má vyšší tlakovou odolnost. DLS 5_, Vhodný pro snímání elektricky vodivých kapalin (voda a vodní roztoky různých chemikálií) v nekovových zásobnících. Měřicí část snímače je možno umisťovat do uzavřených nádob (zásobníků), otevřených kanálů a jímek. Na hladinu elektricky vodivé kapaliny snímač zareaguje po % zaplavení elektrody podle nastavené citlivosti snímače. Montáž shora do pláště nádrže či zásobníku, nebo do otevřených (betonových, plastových) jímek pomocí návarků nebo upevňovacích matic. Je-li zapotřebí snímat agresivní médium v uzavřené plastové nádobě, kontaktujte výrobce. Varianta má vyšší tlakovou odolnost. DLS-dat-7.9

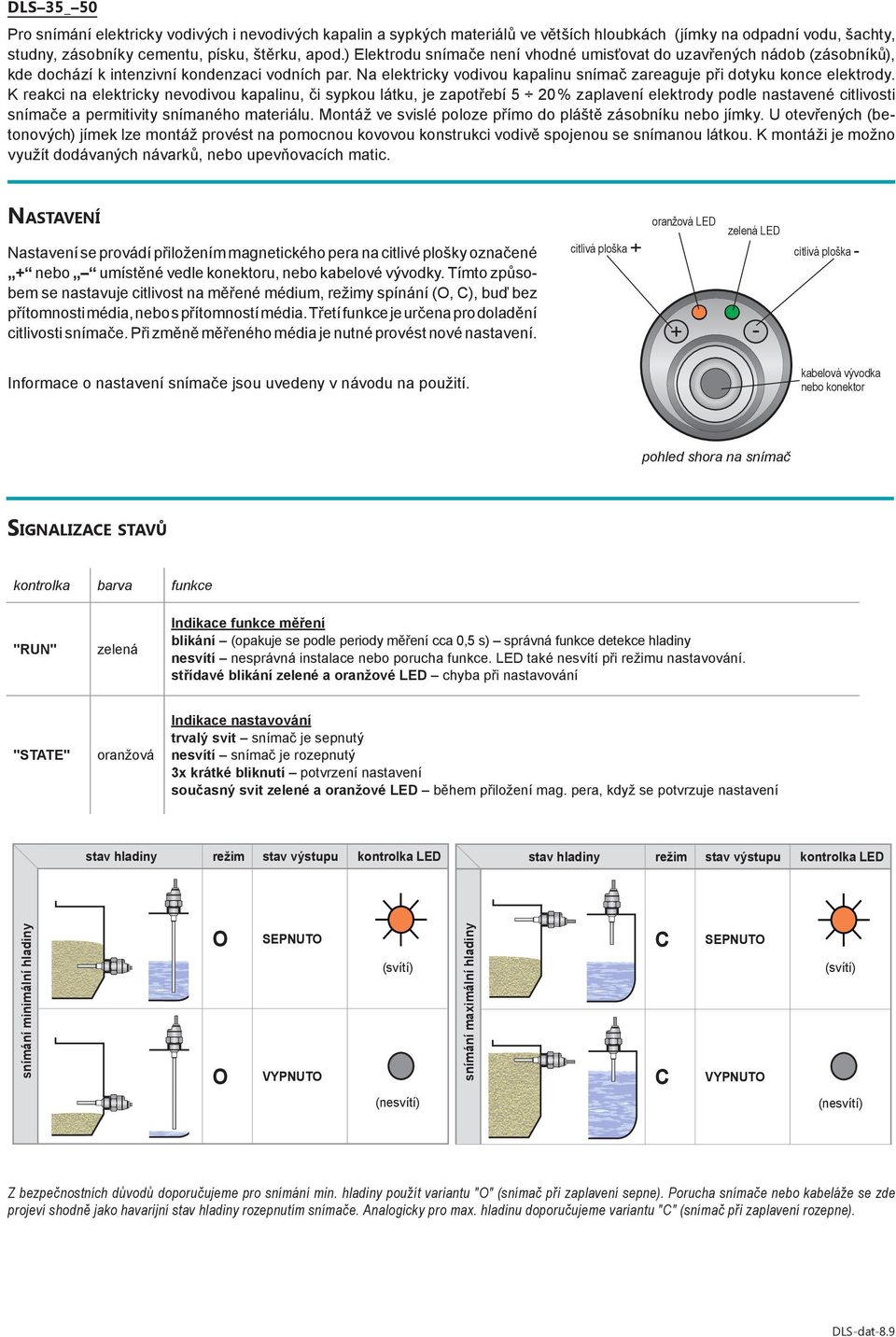

8 DLS 5_ Pro snímání elektricky vodivých i nevodivých kapalin a sypkých materiálů ve větších hloubkách (jímky na odpadní vodu, šachty, studny, zásobníky cementu, písku, štěrku, apod.) lektrodu snímače není vhodné umisťovat do uzavřených nádob (zásobníků), kde dochází k intenzivní kondenzaci vodních par. Na elektricky vodivou kapalinu snímač zareaguje při dotyku konce elektrody. K reakci na elektricky nevodivou kapalinu, či sypkou látku, je zapotřebí 5 % zaplavení elektrody podle nastavené citlivosti snímače a permitivity snímaného materiálu. Montáž ve svislé poloze přímo do pláště zásobníku nebo jímky. U otevřených (betonových) jímek lze montáž provést na pomocnou kovovou konstrukci vodivě spojenou se snímanou látkou. K montáži je možno využít dodávaných návarků, nebo upevňovacích matic. Nastavení Nastavení se provádí přiložením magnetického pera na citlivé plošky označené + nebo umístěné vedle konektoru, nebo kabelové vývodky. Tímto způsobem se nastavuje citlivost na měřené médium, režimy spínání (O, C), buď bez přítomnosti média, nebo s přítomností média. Třetí funkce je určena pro doladění citlivosti snímače. Při změně měřeného média je nutné provést nové nastavení. Informace o nastavení snímače jsou uvedeny v návodu na použití. oranžová LD zelená LD citlivá ploška + citlivá ploška - kabelová vývodka nebo konektor pohled shora na snímač Signalizace stavů kontrolka barva funkce "RUN" zelená Indikace funkce měření blikání (opakuje se podle periody měření cca 0,5 s) správná funkce detekce hladiny nesvítí nesprávná instalace nebo porucha funkce. LD také nesvítí při režimu nastavování. střídavé blikání zelené a oranžové LD chyba při nastavování "STAT" oranžová Indikace nastavování trvalý svit snímač je sepnutý nesvítí snímač je rozepnutý x krátké bliknutí potvrzení nastavení současný svit zelené a oranžové LD během přiložení mag. pera, když se potvrzuje nastavení stav hladiny režim stav výstupu kontrolka LD stav hladiny režim stav výstupu kontrolka LD snímání minimální hladiny O O SPNUTO VYPNUTO (svítí) (nesvítí) snímání maximální hladiny C C SPNUTO VYPNUTO (svítí) (nesvítí) Z bezpečnostních důvodů doporučujeme pro snímání min. hladiny použít variantu "O" (snímač při zaplavení sepne). Porucha snímače nebo kabeláže se zde projeví shodně jako havarijní stav hladiny rozepnutím snímače. Analogicky pro max. hladinu doporučujeme variantu "C" (snímač při zaplavení rozepne). DLS-dat-8.9
