Topná trubka T 2.0 Teplonosná topná trubka T 2.1 Tepelné ztráty u topné trubky T 2.2 Dimenzování topné trubky T 2.3 Táhlý oblouk T 2.

Transkript

1 is plus FERNWÄRMETECHNIK TRUBKY Přehled T 1.0 Topná trubka T 2.0 Teplonosná topná trubka T 2.1 Tepelné ztráty u topné trubky T 2.2 Dimenzování topné trubky T 2.3 Táhlý oblouk T 2.4 Měděná trubka pro teplou užitkovou vodu T 3.0 Teplonosná trubka pro teplou užitkovou vodu T 3.1 Tepelné ztráty u trubky pro teplou užitkovou vodu T 3.2 Dimenzování trubky pro teplou užitkovou vodu T 3.3 Plášťová trubka z PEHD T 4.0 Šroubovicová plášťová trubka SPIRO T 4.1 Rozměry plášťové trubky T 4.2 Vlastnosti materiálu T 5.0

2 TRUBKY Přehled Topná trubka strana T 2.0 Měděná jednotrubka pro teplou užitkovou vodu Uno strana T 3.0 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 10/2006 T 1.0

3 TOPNÁ TRUBKA Tloušťka ocelové stěny isoplus Rozměry ocelové trubky Jmenovitá světlost / Rozměr DN Tloušťka stěny Dodávaná délka průměr plášťové trubky D a in mm Hmotnost G v kg/m v d a s L Tloušťka tepelné izolace Tloušťka tepelné izolace palec v m standardní 1x zesílená 2x zesíl. * standardní 1x zesílená 2x zesíl. * 20 ¾ 26,9 2, ,58 2,99 3, ,7 3, ,15 3,57 3, ¼ 42,4 3,2 6/ ,08 4,43 4, ½ 48,3 3,2 6/ ,43 4,77 5, ,3 3,2 6/ ,87 6,24 6, ½ 76,1 3,2 6/ ,24 7,78 8, ,9 3,2 6/ ,18 9,77 10, ,3 3,6 6/ ,69 14,63 15, ,7 3,6 6/ ,48 17,64 19, ,3 4,0 6/ ,22 22,71 24, ,1 4,5 6**/12/16 315** ,25 34,13 37, ,0 5,0 12/ ,28 49,65 54, ,9 5,6 12/ ,68 63,68 70, ,6 5,6 12/ ,72 73,48 82, ,4 6,3 12/ ,91 93,49 99, ,0 6,3 12/ ,65 104,23 109, ,0 6,3 12/ ,06 114,81 129, ,0 7,1 12/ ,57 164,63 181, ,0 8,0 12/ ,46 205, ,0 8,8 12/ ,14 250, ,0 10,0 12/ ,01 308, ,0 11,0 12/ ,25 367, POZOR: U průměrů plášťové trubky (*) napsaných kurzívou se jedná o zvláštní provedení. V případě potřeby se předem informujte o možnostech dodání. Isoplus vyrábí předizolované trubky v délkách 6m maximálně do průměru plášťové trubky 315 mm včetně (**). Uvedené tloušťky ocelových stěn odpovídají standardním tloušťkám stěny firmy isoplus a jsou všeobecně vypočteny na vnitřní tlak [p] dle DIN Všechny hmotnostní údaje platí pro trubky bez obsahu vody a objemovou hmotnost ocele [ρ] St 37.0 = 7,87 kg/dm³. Neizolované konce ocelových trubek jsou 220 mm (+10,0mm -10,0mm). Technické provozní údaje viz strana T 2.2/T 2.3 Specifikace materiálu teplonosné trubky viz strana T 2.1 Specifikace materiálu plášťové trubky viz strana T 4.0/T 4.1 Specifikace materiálu polyuretanové tvrdé pěny viz strana P 8.0 Přípustné délky ukládání při nadloží x viz strana K 2.2 T 2.0 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 5/2010

4 MÉDIOVÁ TOPNÁ TRUBKA Všeobecná část Od DN 20 do DN 1000 s jmenovitým tlakem do PN 25. Dodávaná délka u DN 20 a DN 25 je 6 m jako standard, od DN 32 je dodávaná délka dle volby 6 m nebo 12 m, od DN 200 do DN 500 dle volby 6 m, 12 m nebo 16 m, od DN 600 dle volby 12 m nebo 16 m. Spoje u ocelových trubek se mohou do DN 80 provádět podle možností autogenní metodou sváření. Od DN 100 by se však měly svařovat elektricky. Maximální přípustná provozní teplota je 149 C, u provozních teplot 83 C neexistuje žádné omezení délky ukládání, viz strana K 2.0. U specifikace, popř. jakosti teplonosné trubky se přednostně dodržují údaje zadavatele. Nezávisle na tom jsou jako standard k dispozici následující kvality (jiné kvality je možné dodat): 1. Svařovaná černá ocelová trubka Vysokofrekvenčně svařovaná (W), kruhová, nelegovaná a uklidněná (R) ocel, materiál č , součinitel svaru V = 1,0, popř. 100 % (B) výpočtové napětí. Označení, ocel St 37.0 W-B a technické dodací podmínky dle DIN 1626, jakož i P235TR1 dle normy EN T 1. Všechny trubky jsou přezkoušené dle EN B s osvědčením o odběrové zkoušce (APZ). Od tloušťky stěny > 3,2 mm příprava svarů se zkosenými konci 30 dle DIN 2559 T 1, součinitel 22, popř. ISO Bezešvá černá ocelová trubka Bezešvá (S), kruhová, nelegovaná a uklidněná (R) ocel, materiál č Označení ocel St 37.0 S a technické dodací podmínky dle DIN 1629, jakož i P235TR1 dle normy EN T 1. S osvědčením o odběrové zkoušce (APZ) dle EN B. Od tloušťky stěny > 3,2 mm příprava svarů se zkosenými konci 30 dle DIN 2559 T 1, součinitel 22, popř. ISO Tloušťky stěn ocelových trubek viz strana T 2.0 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 10/2006 T 2.1

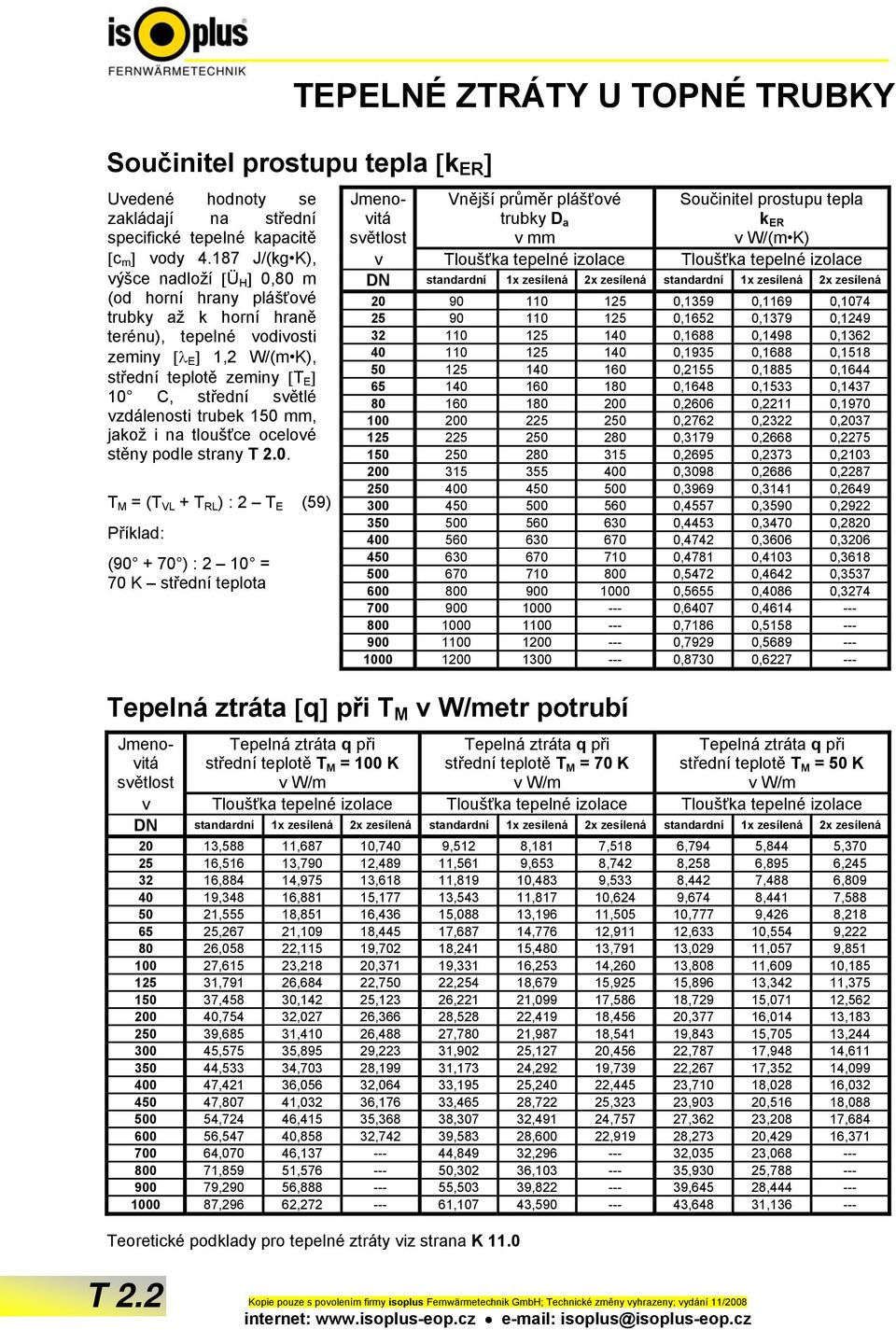

5 TEPELNÉ ZTRÁTY U TOPNÉ TRUBKY Součinitel prostupu tepla [k ER ] Uvedené hodnoty se zakládají na střední specifické tepelné kapacitě [c m ] vody J/(kg K), výšce nadloží [Ü H ] 0,80 m (od horní hrany plášťové trubky až k horní hraně terénu), tepelné vodivosti zeminy [λ E ] 1,2 W/(m K), střední teplotě zeminy [T E ] 10 C, střední světlé vzdálenosti trubek 150 mm, jakož i na tloušťce ocelové stěny podle strany T 2.0. T M = (T VL + T RL ) : 2 T E (59) Příklad: ( ) : 2 10 = 70 K střední teplota průměr plášťové trubky D a Součinitel prostupu tepla k ER v W/(m K) v Tloušťka tepelné izolace Tloušťka tepelné izolace DN standardní 1x zesílená 2x zesílená standardní 1x zesílená 2x zesílená ,1359 0,1169 0, ,1652 0,1379 0, ,1688 0,1498 0, ,1935 0,1688 0, ,2155 0,1885 0, ,1648 0,1533 0, ,2606 0,2211 0, ,2762 0,2322 0, ,3179 0,2668 0, ,2695 0,2373 0, ,3098 0,2686 0, ,3969 0,3141 0, ,4557 0,3590 0, ,4453 0,3470 0, ,4742 0,3606 0, ,4781 0,4103 0, ,5472 0,4642 0, ,5655 0,4086 0, ,6407 0, ,7186 0, ,7929 0, ,8730 0, Tepelná ztráta [q] při T M v W/metr potrubí Jmenovitá světlost Jmenovitá světlost Tepelná ztráta q při střední teplotě T M = 100 K v W/m Tepelná ztráta q při střední teplotě T M = 70 K v W/m Tepelná ztráta q při střední teplotě T M = 50 K v W/m v Tloušťka tepelné izolace Tloušťka tepelné izolace Tloušťka tepelné izolace DN standardní 1x zesílená 2x zesílená standardní 1x zesílená 2x zesílená standardní 1x zesílená 2x zesílená 20 13,588 11,687 10,740 9,512 8,181 7,518 6,794 5,844 5, ,516 13,790 12,489 11,561 9,653 8,742 8,258 6,895 6, ,884 14,975 13,618 11,819 10,483 9,533 8,442 7,488 6, ,348 16,881 15,177 13,543 11,817 10,624 9,674 8,441 7, ,555 18,851 16,436 15,088 13,196 11,505 10,777 9,426 8, ,267 21,109 18,445 17,687 14,776 12,911 12,633 10,554 9, ,058 22,115 19,702 18,241 15,480 13,791 13,029 11,057 9, ,615 23,218 20,371 19,331 16,253 14,260 13,808 11,609 10, ,791 26,684 22,750 22,254 18,679 15,925 15,896 13,342 11, ,458 30,142 25,123 26,221 21,099 17,586 18,729 15,071 12, ,754 32,027 26,366 28,528 22,419 18,456 20,377 16,014 13, ,685 31,410 26,488 27,780 21,987 18,541 19,843 15,705 13, ,575 35,895 29,223 31,902 25,127 20,456 22,787 17,948 14, ,533 34,703 28,199 31,173 24,292 19,739 22,267 17,352 14, ,421 36,056 32,064 33,195 25,240 22,445 23,710 18,028 16, ,807 41,032 36,176 33,465 28,722 25,323 23,903 20,516 18, ,724 46,415 35,368 38,307 32,491 24,757 27,362 23,208 17, ,547 40,858 32,742 39,583 28,600 22,919 28,273 20,429 16, ,070 46, ,849 32, ,035 23, ,859 51, ,302 36, ,930 25, ,290 56, ,503 39, ,645 28, ,296 62, ,107 43, ,648 31, Teoretické podklady pro tepelné ztráty viz strana K 11.0 T 2.2 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 11/2008

6 DIMENZOVÁNÍ TOPNÉ TRUBKY Přenášený tepelný výkon [kw] určuje v zásadě dimenzování potrubí. Daná tlaková ztráta [Δp], souhrn ztrátových součinitelů [ζ] vmontovaných dílů jako např. odboček a ohybů, jakož i teplotní rozdíl [ΔT] mezi přívodním a vratným potrubím, jsou dodatečnými parametry, ke kterým se také musí přihlédnout. Pro přibližné určení může být průměr trubky, bez nároku na záruku, dimenzován podle následujících tabulek. Přesné určení jmenovitých světlostí zajistí zpravidla projektová kancelář pro topnou techniku a sanitu pověřená projektováním nebo přímo investor či provozovatel sítě. Výkon [P] Jmen. světlost Průtok V v m 3 /h Průtočná rychlost w v m/s Přenosný výkon P v kw při teplotní diferenci 20 K 30 K 40 K DN od do od do od do od do od do 20 0,703 1,547 0,50 1, ,148 2,526 0,50 1, ,348 4,695 0,60 1, ,151 6,303 0,60 1, ,879 11,757 0,70 1, ,781 19,563 0,70 1, ,395 30,791 0,80 1, ,945 51,891 0,80 1, ,639 89,350 1,00 1, , ,573 1,20 2, , ,541 1,40 2, , ,041 1,60 2, , ,410 1,80 3, , ,71 2,00 3, , ,51 2,10 3, , ,70 2,20 3, , ,43 2,50 4, , ,38 2,70 5, , ,61 2,90 5, , ,04 3,00 5, , ,9 3,10 5, , ,3 3,20 5, Všechny uvedené hodnoty se zakládají na střední specifické tepelné kapacitě [c m ] vody J/(kg K), jakož i na tloušťkách ocelových stěn podle strany T 2.0. Průtočná rychlost [w] musí všeobecně odpovídat specifikaci zařízení. Teoretické podklady pro dimenzování viz strana K 10.0 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 10/2006 T 2.3

7 TÁHLÝ OBLOUK Rozměry ocelové trubky Max. přípustný úhel ohybu Jmenovitá trubkový trubkový pro pro průměr světlost kus kus Minimální poloměr ohybu Kruhová úseč při r min a 12,00 m Délka sečny Výška úseče Délka tečny 6,00 m 12,00 m v D a α α r s L s h t L DN v v v m v m v m v m 32 42, ,22 11,59 1,34 6, , ,63 11,71 1,14 6, , ,19 11,76 1,04 6, , ,10 11,80 0,94 6, , ,22 11,83 0,88 6, , ,56 11,89 0,73 6, , ,56 11,89 0,73 6, , ,50 11,91 0,65 6, ,1 nedodává se 22 31,25 11,93 0,57 6, ,0 nedodává se 20 34,38 11,94 0,52 6, ,9 nedodává se 15 45,84 11,97 0,39 6, ,6 nedodává se 12 57,29 11,98 0,31 6, ,4 nedodává se 6 114,59 11,99 0,16 6, ,2 nedodává se 5 137,51 11,99 0,13 6, ,0 nedodává se 4 171,88 11,99 0,10 6,00 Táhlé oblouky se ohýbají strojově v závislosti na průběhu trasy a přípustném poloměru ohybu podle zadaných údajů objednatele (úhel a poloměr ohybu) s rovnými konci trubek dlouhými cca 2,00 m. Je možné vyrábět je pouze s pláštěm PEHD o délce 6 m nebo 12 m. Při objednání se musí udat úhel, poloměr a směr ohybu, vlevo nebo vpravo (ve směru od zdroje ke spotřebiteli). Tyto parametry může firma isoplus v případě potřeby zjistit. Pokyny pro projektování táhlých oblouků viz strana K 6.2 Elastické ohýbání viz strana K 6.1 T 2.4 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 1/2010

8 MĚDĚNÁ JEDNOTRUBKA PRO TEPLOU UŽITKOVOU VODU Rozměry měděné trubky Jmenovitá světlost/ dimenze Tloušťka stěny s Dodávaná délka průměr plášťové trubky D a Hmotnost G v kg/m v d a L Tloušťka tepelné izolace Tloušťka tepelné izolace palec DN v m standardní 1x zesílená 2x zesílená* standardní 1x zesílená 2x zesílená* 1 ¼ 32 35,0 1, ,56 2,98 3,32 1 ½ 40 42,0 1, ,24 3,58 3, ,0 2, ,73 5,10 5,64 2 ½ 65 76,1 2, ,16 6,70 7, ,9 2, ,29 7,88 9, ,0 2, ,35 12,29 13,44 POZOR: U průměrů plášťové trubky (*) napsaných kurzívou se jedná o zvláštní provedení. V případě potřeby se předem informujte o možnostech dodání. Uvedené tloušťky měděných stěn odpovídají minimálním požadavkům dle DIN Všechny hmotnostní údaje platí pro trubky bez obsahu vody, objemová hmotnost materiálu [ρ] DHP-Cu = 8,96 kg/dm³. Neizolované konce měděných trubek jsou 220 mm (+10,0mm -10,0mm). Na požádání dodáme i jiné rozměry, popř. jmenovité světlosti. U provozních teplot 60 C není délka pro ukládání omezena. Technické provozní údaje viz strana T 3.3 Specifikace materiálu teplonosné trubky viz strana T 3.1 Specifikace materiálu plášťové trubky viz strana T 4.0/T 4.1 Specifikace materiálu polyuretanové tvrdé pěny viz strana P 8.0 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 3/2007 T 3.0

9 TEPLONOSNÁ TRUBKA PRO TEPLOU UŽITKOVOU VODU Všeobecná část Trubky pro teplou užitkovou vodu by se měly používat pouze v případě, že teplota teplonosné látky je s jistotou nižší než 60 C. Normová dodávaná délka měděných trubek je 5 m. Spoje u měděných trubek se provádějí pomocí fitinků pro kapilární pájení podle DIN 2856 s tloušťkou stěn, které odpovídají tloušťkám stěn trubkových kusů. Roztažení nebo vyhrdlení měděných trubek není přípustné. Směrnice a ustanovení výrobce fitinků týkající se pájení a druhu pájky musí být dodrženy. Při použití jako solární vedení se výhradně používají speciální a vhodné lisovací fitinky. U specifikace, popř. jakosti plášťové trubky se přednostně dodržují údaje zadavatele. Nezávisle na tom jsou jako standard k dispozici následující kvality: Bezešvá měděná trubka Bezešvá trubka z tažené mědi podle DIN 1786, DVGW, polotovar podle DIN Rozměry, míry a tolerance podle DIN 1754, materiál Cu-DHP, popř. SF-Cu, č Technické dodací podmínky a vlastnosti materiálu podle DIN EN 1057, jakož i DIN Maximální přípustné axiální napětí v rovné trubce je 110 N/mm². Dle volby je k dispozici měděná jednotrubka nebo měděná dvoutrubka, přičemž je zde jedna teplonosná trubka pro teplou vodu a druhá pro cirkulaci. V závislosti na druhu provedeného spoje se používají při trvalých provozních teplotách do maximálně 110 C (pájení), do maximálně 149 C (lisování). Na přání dodáme i jiné jakosti teplonosné trubky. T 3.1 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 10/2006

10 TEPELNÉ ZTRÁTY U TRUBKY PRO TEPLOU UŽITKOVOU VODU Součinitel prostupu tepla [k ER ] - měděná jednotrubka Rozměry měděné trubky Tloušťka stěny Vnitřní d a s d i Obsah vody průměr plášťové trubky D a Tloušťka tepelné izolace Součinitel prostupu tepla k ER v W/(m K) Tloušťka tepelné izolace v v l/m standardní 1x zesílená 2x zesílená standardní 1x zesílená 2x zesílená 35,0 1,5 32,0 0, ,1714 0,1422 0, ,0 1,5 39,0 1, ,1673 0,1485 0, ,0 2,0 50,0 1, ,1895 0,1683 0, ,1 2,0 72,1 4, ,2527 0,2111 0, ,9 2,0 84,9 5, ,2606 0,2212 0, ,0 2,5 103,0 8, ,2532 0,2158 0,1910 Tepelná ztráta [q] při T M v W/metr potrubí měděná jednotrubka v plášti Trubka z Cu d a Tepelná ztráta q při střední teplotě T M = 50 K v W/m Tepelná ztráta q při střední teplotě T M = 40 K v W/m Tepelná ztráta q při střední teplotě T M = 30 K v W/m Tloušťka tepelné izolace Tloušťka tepelné izolace Tloušťka tepelné izolace standardní 1x zesílená 2x zesílená standardní 1x zesílená 2x zesílená standardní 1x zesílená 2x zesílená 35,0 8,569 7,110 6,421 6,855 5,688 5,137 5,141 4,266 3,852 42,0 8,365 7,427 6,759 6,692 5,942 5,407 5,019 4,456 4,055 54,0 9,474 8,413 7,438 7,579 6,731 5,950 5,684 5,048 4,463 76,1 12,634 10,555 9,223 10,107 8,444 7,378 7,580 6,333 5,534 88,9 13,030 11,058 9,851 10,424 8,846 7,881 7,818 6,635 5, ,0 12,661 10,788 9,548 10,129 8,630 7,638 7,597 6,473 5,729 Zde uvedené hodnoty se zakládají na střední specifické tepelné kapacitě [c m ] vody J/(kg K), výšce nadloží [Ü H ] 0,80 m (od horní hrany plášťové trubky k horní hraně terénu), tepelné vodivosti zeminy [λ E ] 1,2 W/(m K), střední teplotě zeminy [T E ] 10 C a na střední světlé vzdálenosti trubek 150 mm. (59) T M = (T VL + T RL ) : 2 T E ; příklad: ( ) : 2 10 = 50 K střední teplota. Teoretické podklady pro tepelnou ztrátu viz strana K 11.0 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 10/2006 T 3.2

11 DIMENZOVÁNÍ TRUBKY PRO TEPLOU UŽITKOVOU VODU Průtok [V ] - měď Výkon [P] - měď d a Rozměry měděné trubky Tloušťka Vnitřní stěny s d i Obsah vody v v l/m Průtok V v m³/h Průtočná rychlost w v m/s Dimenzování Průtok V v m³/h Průtočná rychlost w v m/s Objemový tok V v m³/h Průtočná rychlost w v m/s 35,0 1,5 32,0 0,804 3,76 1,3 4,34 1,5 4,92 1,7 42,0 1,5 39,0 1,195 5,59 1,3 6,45 1,5 7,31 1,7 54,0 2,0 50,0 1,963 9,19 1,3 10,60 1,5 12,02 1,7 76,1 2,0 72,1 4,083 19,11 1,3 22,05 1,5 24,99 1,7 88,9 2,0 84,9 5,661 26,49 1,3 30,57 1,5 34,65 1,7 108,0 2,5 103,0 8,332 39,00 1,3 44,99 1,5 50,99 1,7 d a Objemový tok V v m 3 /h Průtočná rychlost w v m/s Přenosný výkon P v kw při teplotní diferenci 20 K 30 K 40 K od do od do od do od do od do 35,0 1,737 3,474 0,60 1, ,0 2,580 5,161 0,60 1, ,0 4,948 9,896 0,70 1, ,1 10,289 20,577 0,70 1, ,9 16,304 32,608 0,80 1, ,0 23,997 47,994 0,80 1, Technické pokyny viz strana T 2.3 Teoretické podklady pro dimenzování viz strana K 10.0 T 3.3 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 10/2006

12 PLÁŠŤOVÁ TRUBKA Z PEHD Polyethylene High Density (PEHD) je bezešvý, extrudovaný, vůči rázu a lomu odolný, houževnatě pružný tvrdý polyetylén do -50 C. Všeobecné požadavky na jakost jsou podle DIN Podle normy EN 253 je trubka upravená zevnitř způsobem corona k dosažení optimální přilnavosti k polyuretanové pěně. Míry, popř. tloušťka stěny jsou minimálně podle EN 253. Zkouška indexu tavení (skupina MFI) je podle DIN , popř. ISO PEHD je osvědčená plastická hmota, která se úspěšně používá již mnoho let u systému s plášťovou trubkou z plastické hmoty (KMR). Díky tomu, že PEHD je odolný vůči prakticky všem chemickým sloučeninám vyskytujícím se v zemině, se výborně hodí jako plášťová trubka pro přímé uložení do země. Ve všech národních a mezinárodních normách, popř. směrnicích je PEHD uveden jako jediný materiál pro plášťové trubky ve sdruženém systému s plášťovou trubkou z plastické hmoty. PEHD je ve vysoké míře odolný vůči povětrnostním vlivům a paprskům UV. Tím je možné vystavit ho při skladování i po delší dobu, ne však neomezeně, přímému slunečnímu záření. Ukládání trasy ve volném prostoru, např. pod mostem, je zrovna tak možné. Na základě vynikajících vlastností PEHD při svařování, jsou svary u tvarovek vysoce bezpečné a kvalitní. U obloukových segmentů z PEHD se tyto svaří natupo pomocí zrcadlové svářečky. Koutové svary u odbočných nátrubků jsou svářeny extruderovou svářečkou. Elektrické Tepelné Mechanické Specifické Technické vlastnosti PE 80 při 20 C Norma Jednotka Hodnota Objemová hmotnost ρ DIN 8074 / ISO 1183 kg/dm³ 0,95 Drsnost stěny k Colebrook & White mm 0,007 Index tavitelnosti, kód MFR T ISO 1133 g/10 min ca. 0,45 Index tavitelnosti, kód MFR V ISO 1133 g/10 min ca. 10 Skupina MFI ISO T 005 Materiálová třída / odolnost proti požáru, normálně vznětlivý DIN B 2 Pevnost v tahu R m DIN / ISO 527 N/mm² 23 Poměrné prodloužení na mezi kluzu EN 253 / ISO 527 % 10 Poměrné prodloužení při přetržení ISO 527 % > 600 Modul pružnosti E (zkouška v tahu) DIN / ISO 178 N/mm² 1000 Střižný modul DIN / ISO/R 537 N/mm² Tvrdost vtiskem kuličky DIN / ISO 2039 N/mm² 42 Teplota tavení DIN C ca. 130 Teplota změkčení dle Vicata, VST-B/50 ISO 306 C ca. 72 Stabilita při 200 C EN 253 min > 20 Tepelná vodivost λ DIN W/(m K) 0,40 Specifická měrná tepelná kapacita c DIN 4108 / IEC 1006 KJ(kg K) 1,9 Součinitel délkové dilatace α DIN K -1 1, Vnitřní měrný odpor DIN/IEC Ω cm > Pevnost v průrazu DIN/IEC kv/mm 75 Povrchový odpor DIN/IEC Ω > Rozměry podle firmy isoplus viz strana T 4.2 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 10/2006 T 4.0

13 ŠROUBOVICOVÁ PLÁŠŤOVÁ TRUBKA - SPIRO Tato plášťová trubka sestává z ocelové trubky ze spirálově zavinutého pozinkovaného plechu podle DIN s vnější drážkou a proto se hodí pouze pro nadzemní vedení uvnitř nebo mimo budov. Oproti tradiční tepelné izolaci u nadzemních vedení má plášťová trubka SPIRO značné přednosti. Na základě výhodného součinitele tepelné vodivosti polyuretanové tvrdé pěny používané firmou isoplus (λ PUR = 0,0275 W/(m K)) je možná značně slabší tloušťka tepelné izolace. Tím dojde ke značným úsporám u podpěrných konstrukcí, neboť se zmenší vnější průměr trubky a sníží se i hmotnost. Podle DIN 4102 je třeba zařadit samotný plechový plášť do materiálové třídy A 1 (nehořlavý), izolovanou plášťovou trubku SPIRO do materiálové třídy B 2 (normálně hořlavý). Rozměry ocelové trubky Jmenovitá světlost / dimenze DN d a Dodávaná délka průměr plášťové trubky D a Hmotnost G v kg/m v L Tloušťka tepelné izolace Tloušťka tepelné izolace palec v m standardní 1x zesílená 2x zesíl. * standardní 1x zesílená 2x zeílená* 20 ¾ 26, ,18 3,72 4, , ,75 4,29 4, ¼ 42, ,81 5,25 5, ½ 48, ,16 5,60 6, , ,70 7,17 7, ½ 76,1 6/ ,16 8,83 9, ,9 6/ ,23 10,95 11, ,3 6/ ,47 15,51 16, ,7 6/ ,36 18,48 19, ,3 6/ ,06 23,50 26, ,1 6/ ,25 35,71 38, ,0 6/ ,32 49,97 53, ,9 6/ ,00 62,96 68, ,6 6/ ,00 71,17 80, ,4 6/ ,60 92,28 100, ,2 6/ ,43 105,93 115,68 POZOR: U průměrů plášťové trubky (*) napsaných kurzívou se jedná o zvláštní provedení. V případě potřeby se předem informujte o možnostech dodání. Všechny hmotnostní údaje platí pro ocelové teplonosné trubky podle isoplusu, srovnej se stranou T 2.0, bez obsahu vody. Na přání dodáme i jiné rozměry, jmenovité světlosti, teplonosné, jakož i plášťové trubky. Srovnání tepelných ztrát viz strana T Rozměry trubky ze spirálově zavinutého pozinkovaného plechu viz strana T 4.2 Montáž a odstupy vzdáleností podpěr viz strana M 11.0 Specifikace materiálu polyuretanové tvrdé pěny viz strana P 8.0 Možné teplonosné trubky viz specifikaci na straně T 2.1 a T 3.1 T 4.1 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 11/2006

14 ŠROUBOVICOVÁ PLÁŠŤOVÁ TRUBKA - SPIRO Tepelné ztráty u nadzemních vedení U nadzemních vedení platí jiné faktory tepelných ztrát, než jak je uvedeno na straně T 2.2 pro plášťové trubky z plastické hmoty uložené v zemi. V následující tabulce jsou hodnoty vypočtené dle vyhlášky MPO č.151/2001 Sb., kde je v 6 odst. 11 uvedena maximální hodnota součinitele prostupu tepla vztaženého na jednotku délky potrubí k=0,35 W/m.K. Tato hodnota stanovuje maximální měrný tepelný tok do okolí u vnějších rozvodů, který je z hlediska energetických úspor žádoucí. Pro stanovení tloušťky izolace je možné použít optimalizační výpočet, jak to vyplývá z 3 odst. 5 vyhlášky MPO č.151/2001 Sb., neboť platná legislativa umožňuje používat vlastní komplexně ucelenou metodiku pro optimalizační výpočet. Rozměry teplonosné trubky Jmenovitá světlost v DN Šroubovicová plášťová trubka SPIRO isoplus λ izolace PUR = 0,0275 W/(m K) průměr plášťové trubky Součinitel prostupu tepla D a k FL d ve W/(m K) a standardní 1x zesílená 2x zesílená standardní 1x zesílená 2x zesílená 20 26, ,1562 0,1309 0, , ,1956 0,1575 0, , ,1986 0,1586 0, , ,2331 0,1802 0, , ,2344 0,2034 0, , ,2802 0,2306 0, , ,2909 0,2430 0, , ,3061 0,2535 0, , ,3592 0,2949 0, , ,4323 0,3371 0, , ,4734 0,3568 0, , ,4505 0,3448 0, , ,5233 0,3969 0, , ,5052 0,3796 0, , ,5371 0,3939 0, , ,5384 0,3930 0,3100 Při vedení tepla v předizolovaném potrubí proudí tepelný tok různými tepelně vodivými látkami: teplonosnou trubkou, izolačním materiálem a plášťovou trubkou. Každé této látce je třeba v závislosti na její chemicko-fyzikální vlastnosti přiřadit individuální tepelnou vodivost [λ]. Jako součinitel přestupu tepla [α] je uvažována hodnota 25 W/(m² K). Pro určení součinitele prostupu tepla [k FR ] byly použity následující příslušné hodnoty tepelné vodivosti [λ] při střední teplotě [T M ] mezi teplotou teplonosné látky a teplotou okolí T M = 50 K: teplonosná trubka ocel St 37.0: λ ST = 52,3300 W/(m K) izolace PUR podle isoplusu: λ PUR = 0,0275 W/(m K) plášťová trubka SPIRO: λ ST = 52,3300 W/(m K) Teoretické podklady tepelných ztrát u nadzemních vedení viz strana K 11.5 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 11/2006 T 4.1.1

15 ROZMĚRY PLÁŠŤOVÉ TRUBKY D a Plášťová trubka z PEHD Tloušťka stěny s Vnitřní D i Hmotnost G v kg/m Šroubovicová plášťová trubka - SPIRO D a Tloušťka stěny s Vnitřní D i Hmotnost G v kg/m 65 2,2 60,6 0, ,4 64,2 0, ,2 70,6 0, ,4 74,2 0, ,2 85,6 0, ,5 88,8 1, , , ,5 108,8 1, , , ,6 123,8 1, ,0 134,0 1, ,6 138,8 2, ,0 154,0 1, ,6 158,8 2, ,0 174,0 1, ,6 178,8 2, ,2 193,6 2, ,6 198,8 2, , , ,6 223,8 3, ,9 242,2 3, ,6 248,8 3, ,4 271,2 3, ,6 278,8 4, ,9 305,2 4, ,8 313,4 6, ,6 343,8 5, ,8 353,4 7, ,3 387,4 7, ,8 398,4 7, ,0 436,0 9, ,8 448,4 8, ,8 484,4 11, ,8 498,4 9, ,8 542,4 14, ,8 558,4 11, ,8 610,4 18, ,0 628,0 15, ,5 649,0 20, ,1 687,8 23, ,0 708,0 17, ,5 775,0 29, ,0 798,0 19, ,9 874,2 34, ,0 898,0 22, ,3 973,4 39, ,2 997,6 29, , ,4 44, , ,6 32, , ,8 51, , ,6 35, , ,0 57, , ,6 38,53 Tloušťka stěny PEHD dle isoplus Tloušťka stěny SPIRO podle DIN Hmotnostní údaje platí pro trubky bez obsahu teplonosné látky. T 4.2 Kopie pouze s povolením firmy isoplus Fernwärmetechnik GmbH; Technické změny vyhrazeny; vydání 11/2006
