LED ve veřejném osvětlení. Ing. Jan Novotný
|
|
|
- Kristýna Kadlecová
- před 8 lety
- Počet zobrazení:
Transkript
1 LED ve veřejném osvětlení Ing. Jan Novotný Zlín,
2 Vývoj LED ve veřejném osvětlení 20. léta 20. století objeven princip LED Druhá polovina 20. století první použití LED v praxi (indikátory) 90. léta 20. století vyrobena bílá LED Začátek 21. století prudký rozvoj LED ve veřejném osvětlení Blízká budoucnost světelné zdroje LED nahradí ve veřejném osvětlení klasické výbojové zdroje světla
3 Důležité parametry LED svítidel Měrný světelný výkon η [lm/w] - měrný světelný výkon LED čipů - měrný světelný výkon LED svítidla Teplota chromatičnosti [K] Doba života [h] - pokles světelného toku LED - doba života ostatních komponentů svítidla Vyzařovací charakteristika svítidla
![chromatičnosti [K] Doba života [h] - pokles světelného toku LED - doba](/docs-images/42/7607911/images/page_3.jpg "života ostatních komponentů svítidla Vyzařovací charakteristika")
4 Porovnání parametrů LED a HPS 1 2 zdroj LED HPS měrný výkon (zdroj) [lm/w] teplota chromatičnosti [K] doba života [h] index podání barev [-] > regulace bez omezení s omezením
![3000-7500 2000 doba života [h] 40 000-60 000 16 000-30 000](/docs-images/42/7607911/images/page_4.jpg "index podání barev [-] > 75 25 regulace bez omezení s")

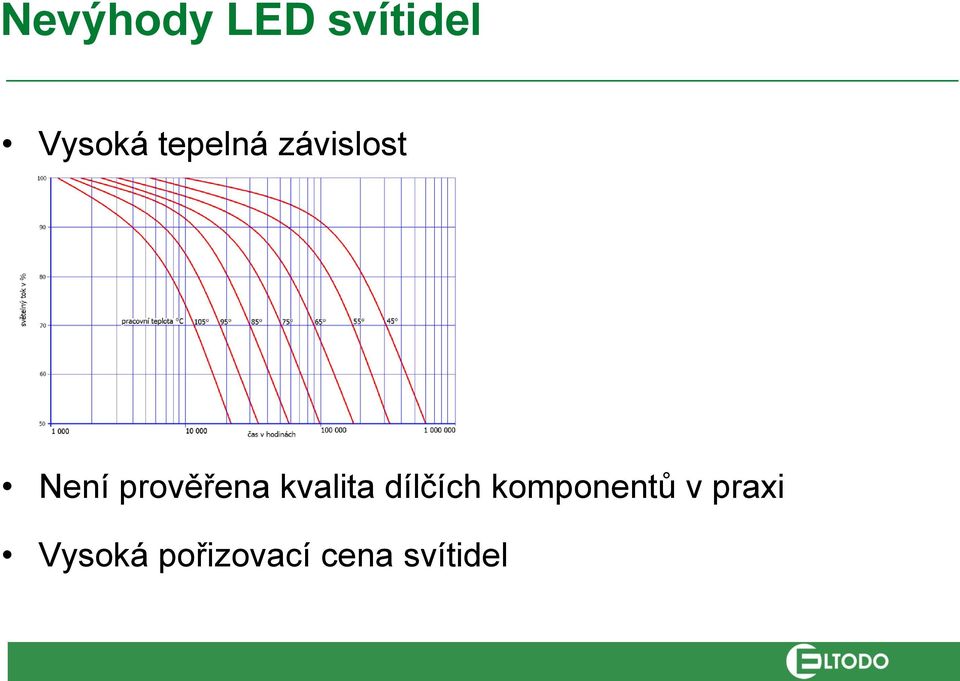

5 Nevýhody LED svítidel Vysoká tepelná závislost Není prověřena kvalita dílčích komponentů v praxi Vysoká pořizovací cena svítidel
6 Důležité faktory při výměně svítidel veřejného osvětlení Pro každou instalaci musí být proveden světelně technický výpočet Nová instalace musí splňovat požadavky normy ČSN EN Osvětlení pozemních komunikací Více variant provedení (včetně instalací výbojkových svítidel) Ekonomická kalkulace se započtením všech nákladů Případná optimalizace osvětlovací soustavy
7 Orientační výpočet doby návratnosti Rozdíl příkonů původního a nového svítidla.... ΔP Cena nového svítidla.... c Cena 1 kwh e Počet hodin svícení za rok.. h Cena obnovy celkové osvětlovací soustavy / stožár.. c Návratnost investice.... T T = c + c e. h. ΔP Návratnost investice musí být nižší než životnost systému Důležitá je garance poskytnutá dodavatelem!!!
8 Současný stav LED svítidel pro veřejné osvětlení V současné době je na trhu velké množství LED svítidel od různých výrobců či dodavatelů s rozdílnou kvalitou I kvalitní LED je určeno pouze pro určitý typ komunikace pro jiný typ komunikace může být nevhodné Účinnost LED čipů stále roste výrobci nestíhají na tento vývoj reagovat Tendence pozvolného snižování ceny svítidel Ve velké míře chybí praktické poznatky z provozu LED technologie Testování v rámci pilotních projektů

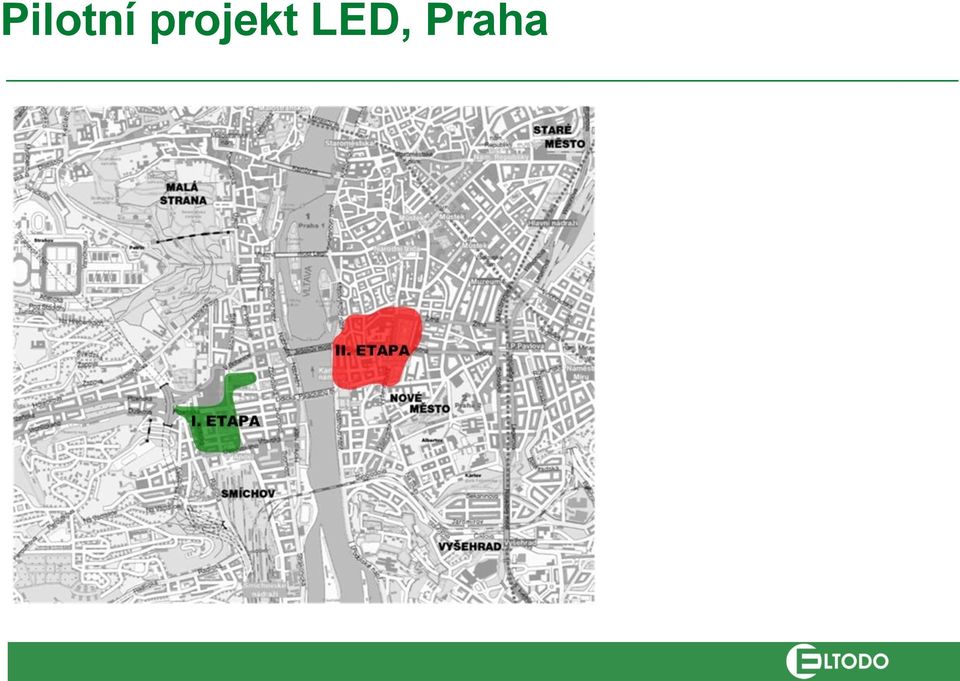

9 Pilotní projekt LED, Praha
10 Lokalita Etapa I. Etapa II. Praha 5, Smíchov spuštěna v listopadu výrobců 106 světelných bodů 5 dopravních komunikací 3 komunikace pro pěší Praha 2, Karlovo náměstí spuštěna v březnu výrobců 151 světelných bodů 12 dopravních komunikací 3 komunikace pro pěší

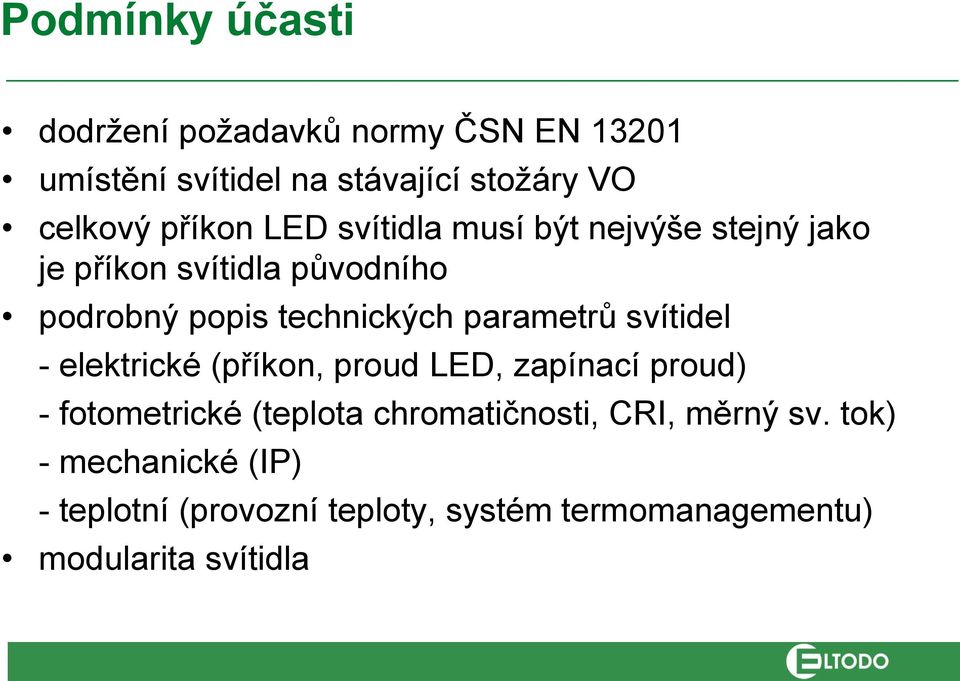

11 Podmínky účasti dodržení požadavků normy ČSN EN umístění svítidel na stávající stožáry VO celkový příkon LED svítidla musí být nejvýše stejný jako je příkon svítidla původního podrobný popis technických parametrů svítidel - elektrické (příkon, proud LED, zapínací proud) - fotometrické (teplota chromatičnosti, CRI, měrný sv. tok) - mechanické (IP) - teplotní (provozní teploty, systém termomanagementu) modularita svítidla

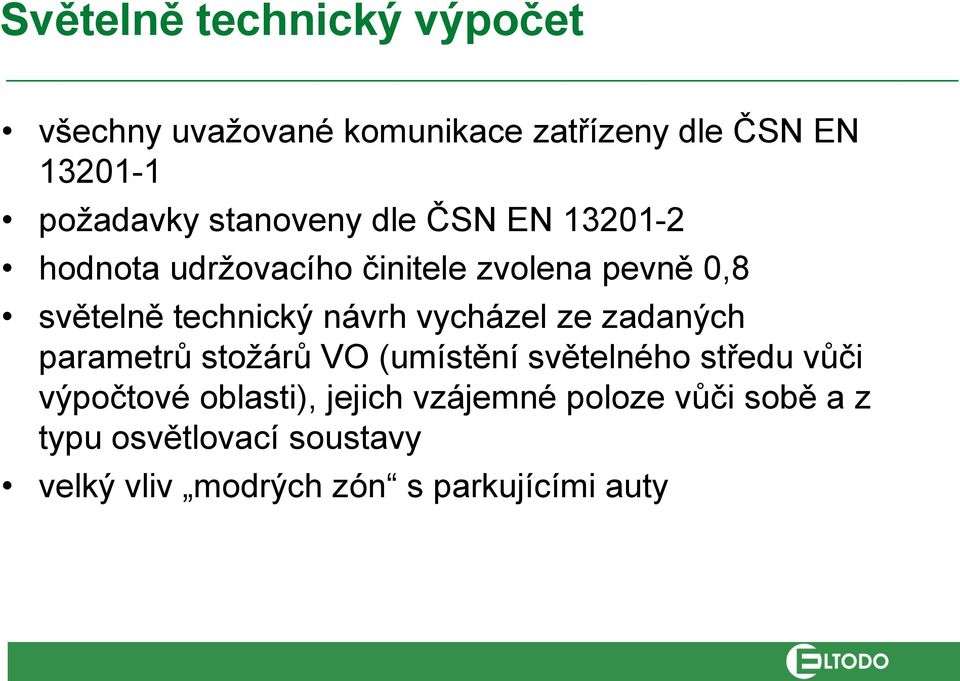

12 Světelně technický výpočet všechny uvažované komunikace zatřízeny dle ČSN EN požadavky stanoveny dle ČSN EN hodnota udržovacího činitele zvolena pevně 0,8 světelně technický návrh vycházel ze zadaných parametrů stožárů VO (umístění světelného středu vůči výpočtové oblasti), jejich vzájemné poloze vůči sobě a z typu osvětlovací soustavy velký vliv modrých zón s parkujícími auty
13 Pilotní projekt LED - cíle Cíle pilotního projektu LED: demonstrovat kvalitu LED svítidel osvětlením vybraných komunikací snížit příkon LED svítidel oproti svítidlům původním sledovat chování LED svítidel v reálných podmínkách měřit pokles světelného toku v závislosti na čase

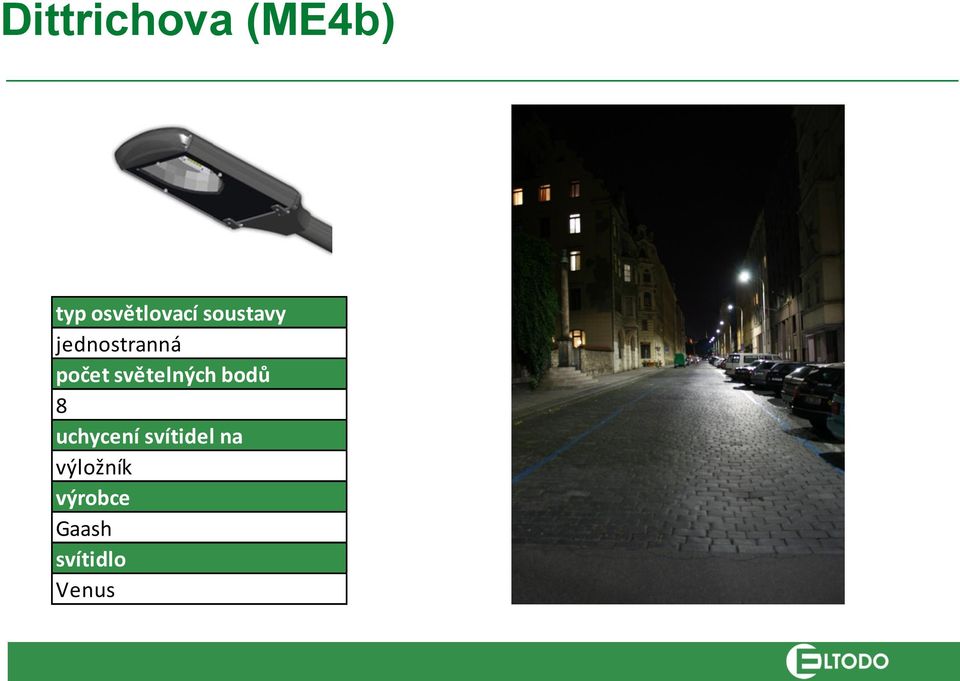

14 Dittrichova (ME4b) jednostranná 8 výložník Gaash Venus
15 Gorazdova (ME4b) vystřídaná 14 výložník GE R250
16 Jenštejnská (ME4b) jednostranná 3 výložník Showa SHLED-90W-02
17 Karlovo nám. ulice severozápad (ME2) kombinovaná 5 výložník Indal Luma 3
18 Karlovo nám. chodník severozápad (S2) kombinovaná 7 stožár Indal Stela Long
19 Karlovo nám. ulice jihozápad (ME3) kombinovaná 6 výložník Indal Luma 2
20 Karlovo nám. chodník jihozápad (S2) kombinovaná 7 stožár Indal Stela Long
21 Karlovo nám. park sever (S2) jednostranná 22 stožár Artechnic-Schréder NanoLED
22 Karlovo nám. ulice jihovýchod (ME4b) jednostranná 7 výložník Phoenix Technology Apollo
23 Na Moráni (ME4b) jednostranná, párová 12 výložník Hess Livorno XL
24 Na Zbořenci (CE4) osová 6 převěsové lano Showa SHLED-90W-01
25 Náplavní (CE4) osová 6 převěsové lano MSC Solera
26 Odborů (CE4) osová 6 převěsové lano Etna Argo
27 Resslova (ME3c) vystřídaná 20 výložník MSC Solera
28 Trojanova (ME4b) jednostranná 8 výložník Thorn Indra
29 Václavská (ME4b) jednostranná 13 výložník Fara Vela
30 Pilotní projekt LED původních 153 svítidel s vysokotlakými sodíkovými výbojkami nahrazeno 151 svítidly LED celkový instalovaný příkon původních svítidel 15,1 kw celkový instalovaný příkon LED svítidel 12,3 kw snížení celkového instalovaného příkonu o 18,5% 2x ročně měření osvětlenosti na vybraných světelných polích
31 Děkuji za pozornost Ing. Jan Novotný ELTODO EG, a.s
