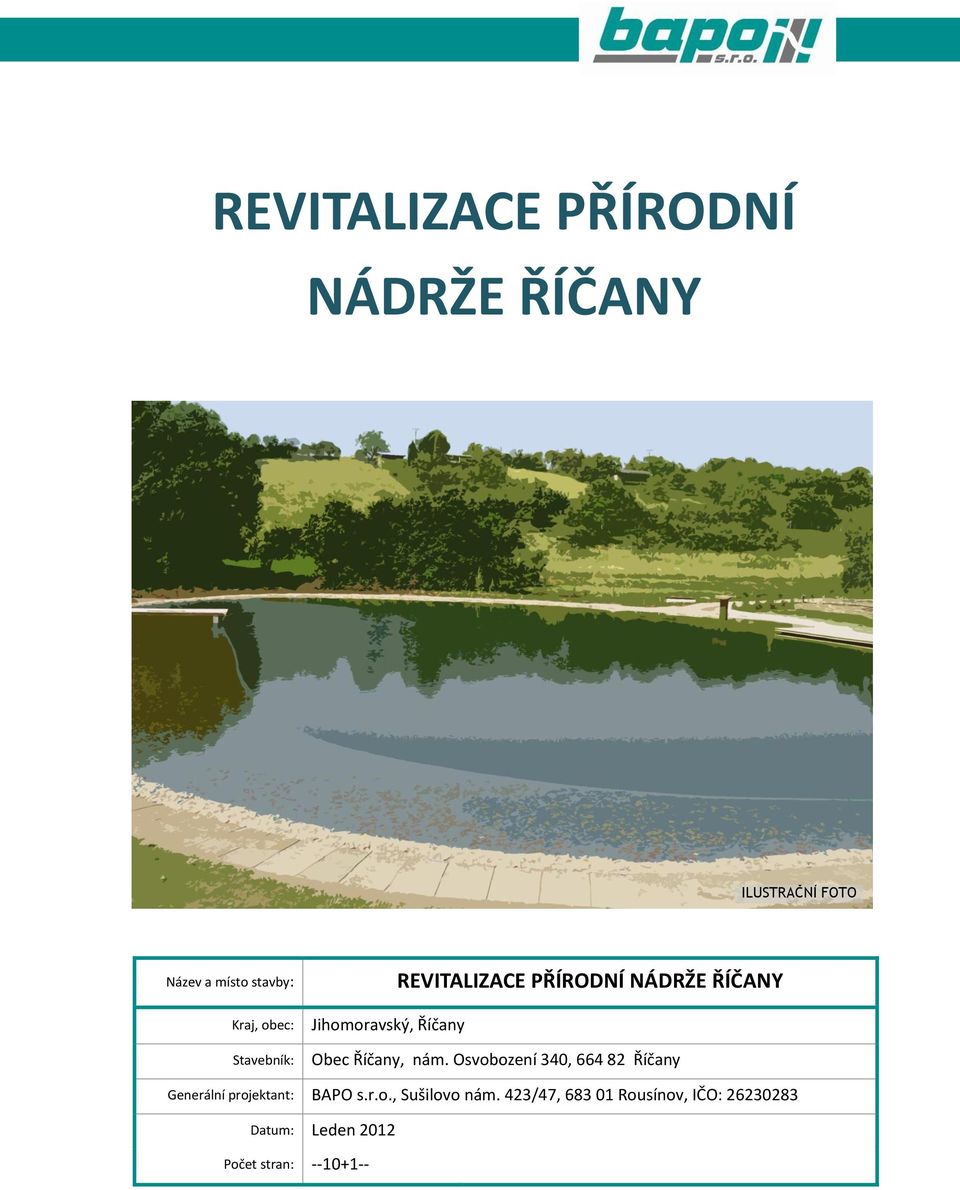

1 REVITALIZACE PŘÍRODNÍ NÁDRŽE ŘÍČANY ILUSTRAČNÍ FOTO Název a místo stavby: Kraj, obec: Stavebník: Jihomoravský, Říčany REVITALIZACE PŘÍRODNÍ NÁDRŽE ŘÍČANY Obec Říčany, nám. Osvobození 340, Říčany Generální projektant:, Sušilovo nám. 423/47, Rousínov, IČO: Datum: Leden 2012 Počet stran:

2 ÚVOD Název stavby: Revitalizace přírodní nádrže Říčany Umístění: V severní okrajové části obce Říčany, na povodí Říčanského potoka Stupeň PD: Návrhová studie K. ú.: Říčany u Brna Okres: Brno - venkov Kraj: Jihomoravský Investor: Obec Říčany, nám. Osvobození 340, Říčany Projektant: Ing. Milan Barták Ing. Kateřina Čtvrtníčková Záměr stavby: Vytvoření sportovně relaxačního areálu s rekreační nádrží

3 PŘÍRODNÍ KOUPACÍ BIOTOP Přírodní koupací biotopy v sobě spojují funkci okrasných jezírek s možností koupání. Přírodní koupací bazény jsou v zahradách prvkem, který významně ovlivňuje její mikroklima a současně, jsou šetrné k životnímu prostředí, protože voda v nich zůstává stále jako v přírodních systémech a během letní sezóny je pouze podle potřeby doplňována. Základem koupacích bazénů je vyvážený přírodní systém, který využívá biologické funkce rostlin k přirozenému čištění vody bez přidávání chemických a desinfekčních přípravků. Pro stavbu bazénů je používána fólie a systém je vybaven čerpadly a sběrači mechanických nečistot. Biologická zóna je bohatě osázena vodními rostlinami. Volba půdorysného tvaru je téměř neomezená a umožňuje vytvářet harmonickou kompozici se zahradou, domem a okolím. Veřejné koupací jezero Kovalovice. Nahoře pohled na koupací část, vlevo filtrační laguny oseté rostlinami. Koupací biotop je v podmínkách ČR poměrně málo rozvinutý způsob stavby koupališť přesto, že přináší mnoho výhod. Mezi hlavní z nich patří nižší investiční a provozní náklady (přípravky, energie). Významným přínosem je také snížení alergenního tlaku na organismus, citlivější zapojení do krajiny a odstranění zátěže vodotečí algicidy aj. (výměna vody). Jednou z mála nevýhod, ale přesto významnou je nutnost změnit náš přístup k biotopu. Dobře fungující biotop není sterilní prostředí, ale obsahuje mnoho živých organismů. Základem funkčního biotopu je vhodné objemové vyvážení biologických zón a koupací části. 3/10

4 Koupací biotop Kovalovice Filtrační zóny s molem. (Ilustrační foto) Přírodní koupací biotop je tvořen ze dvou částí: část nádrže ke koupání regenerační biologická část sloužící k filtraci vody Filtrační část lze rozdělit na lemové zóny koupací nádrže a vně umístěnou biologickou část, tyto části jsou gravitačně propojené a zaústěné nazpět do hlavní nádrže. Filtrační zóny jsou mělké, obsahují křemité písky a oblázky. Břehové partie a biologická část jsou osázeny vhodnou litorální vegetací. Podle druhu rostlin může mít několik hloubkových úrovní. Celý čistící systém obsahuje ještě mechanické filtrační jednotky. Koupací část s proměnlivou hloubkou, je rozdělena na několik částí a to neplaveckou část o hloubce 1,1-1,5m plavecká část hloubky 1,5 až 3-4m. Brouzdaliště je součástí biotopu, ale zároveň může být umístěné i mimo biotop. Brouzdaliště se pohybuje v hloubkách 0 0,4 m. Přístup ke koupací části je zajištěn po molu nebo přes neosázenou filtrační zónu po oblázcích nebo jiném protiskluzném povrchu. Biotop, brouzdaliště a biologická část jsou propojeny cirkulačním systémem. Přírodní biotopy nejsou každoročně vypouštěny. Celkové vypuštění se provádí v cyklu 3 7 let za účelem, vyčištění plavecké části bazénu, kontroly hydroizolací, rozvodů a dělících stěn. Po vyčištění a kontrole je nádrž opět napuštěna tak, aby mezisezónní období bylo plně využito pro opětovnou biologickou stabilizaci přírodní nádrže. Celkový pohled přírodní koupací biotop Kovalovice 4/10

5 Koupací biotop Kovalovice (reference) První veřejný koupací biotop svého druhu v ČR se nachází v obci Kovalovice asi 17 km východně od Brna. Koupaliště bude otevřeno v polovině června Nádrž koupacího biotopu je umístěna téměř ve středu areálu. Vlastní nádrž má tvar asymetrického oválu. Má dvě dřevěná mola a dětské brouzdaliště s vodním hřibem. Hloubka koupací části je 1,00 m 4,00 m. Plocha celého biotopu je 1700 m 2, plocha koupací části přibližně 950 m 2. Součástí areálu bude dále restaurace s terasou, zázemí biotopu (převlékárny, hygienická zařízení), hřiště na beach volejbal, minigolf, multifunkční hřiště s umělým povrchem na tenis, basketbal, volejbal, nohejbal, apod. Pohled na biotop přes filtrační laguny, květen 2007 Pohled na biotop od jihu, květen 2007 Zatravněná plocha, biotop a laguny, květen /10

6 Rozdělení jednotlivých částí biotopu Kovalovice Zatravněná plocha k ležení Nádrž biotopu Filtrační laguny Plocha pro ležení 6/10

7 REVITALIZACE PŘÍRODNÍ NÁDRŽE ŘÍČANY Přírodní koupací biotop Snina - největší v SR (reference) Přírodní koupací biotop se nachází ve městě Snina vzdáleném cca 20 km východně od Humenného na východním Slovensku. Koupaliště bylo otevřeno koncem června Přírodní koupací biotop se nachází v rekreační oblasti Sninské rybníky přibližně 3 km od centra města. Samotná nádrž je protáhlého nepravidelného oválného tvaru o rozměrech cca 53 x 85 m, je rozdělena na plaveckou, neplaveckou část a brouzdaliště. Dvě mola vybíhající proti sobě do biotopu oddělují neplaveckou a plaveckou část. Celková vodní plocha (vč. biologické zóny) je 6155 m2, plocha koupací části je 3510 m2. Součástí biotopu je skluzavka, divoká řeka, vodotrysk s potokem. Pohled na biotop, léto 2011 Pohled na divokou řeku Pohled na biotop. V přední části neplavecká část a v zadní části plavecká část oddělená dvěma moly. 7/10

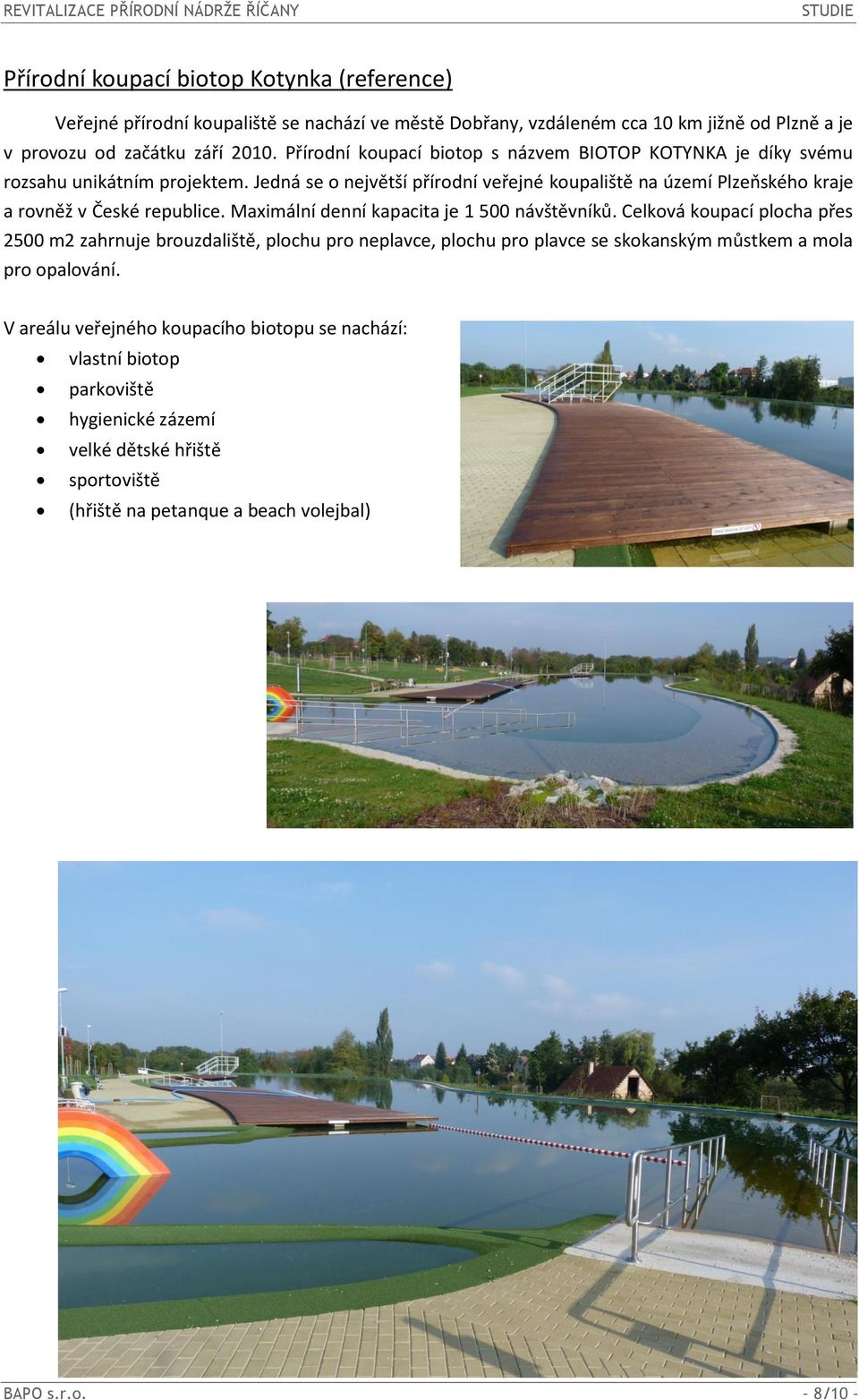

8 Přírodní koupací biotop Kotynka (reference) Veřejné přírodní koupaliště se nachází ve městě Dobřany, vzdáleném cca 10 km jižně od Plzně a je v provozu od začátku září Přírodní koupací biotop s názvem BIOTOP KOTYNKA je díky svému rozsahu unikátním projektem. Jedná se o největší přírodní veřejné koupaliště na území Plzeňského kraje a rovněž v České republice. Maximální denní kapacita je návštěvníků. Celková koupací plocha přes 2500 m2 zahrnuje brouzdaliště, plochu pro neplavce, plochu pro plavce se skokanským můstkem a mola pro opalování. V areálu veřejného koupacího biotopu se nachází: vlastní biotop parkoviště hygienické zázemí velké dětské hřiště sportoviště (hřiště na petanque a beach volejbal) 8/10

9 Současný stav areálu Řešená oblast se nachází v severní okrajové části obce na povodí Říčanského potoka. Nádrž je postavena jako boční s regulovaným průtokem. V současnosti se areál využívá v omezené míře a koupaliště je v nefunkčním stavu. Vstup do areálu je z jihu. Budovy zázemí jsou situovány podél západní hranice areálu. Areál již má komunikační a síťové napojení. Objekt koupaliště je umístěn rovnoběžně s tokem Říčanského potoka. Maximální hloubka nádrže je 3 m s plynulým stoupáním dna směrem k nátoku. Dno nádrže je vyloženo betonovými panely. Stěny jsou zapraveny žulovou kostkou do betonové směsi. Severně od nádrže je umístěn na potoce rozdělovací objekt s hradítkem pro gravitační napouštění nádrže. V jihovýchodním rohu nádrže situován bezpečnostní přepad a šachta spodního vypouštění, které je zaústěno zpět do potoka. Řešené území se rozprostírá na rovině v nivě Říčanského potoka. Mapový snímek areálu (podklad Google Earth) Návrh řešení areálu Systém je navržen jako přírodní nádrž s regulovaným dopouštěním a vnitřními cirkulačními okruhy. Cirkulační okruhy jsou řešeny dvoustupňově. Objekty sání jsou umístěny v užitné části nádrže. První stupeň filtrace probíhá mechanicko-biologických filtrech. Dále voda gravitačně prochází do druhého stupně biologické části vlastní nádrže, umístěné v nátočné zóně. Zde dochází k biologické úpravě. Prvním krokem rekonstrukce je sanace konstrukcí dna a stěn nádrže. Dále úprava spodního vypouštění, bezpečnostního přelivu a vypouštěcí šachty. V nátočné části je nezbytné zřídit nový rozdělovací objekt pro regulované napouštění a dopouštění nádrže. Zdrojové body sání budou zabudovány do svislých a vodorovných konstrukcí nádrže. Trubním vedením bude voda dopravována přes čerpací šachtu na první stupeň filtrace. Z filtrů se voda gravitačně dostává na druhý stupeň biologické filtrace. Biologická filtrace v nátočné části nádrže je navržena ve formě průcezných segmentů s bohatou litorální vegetací. Skladba rostlin zahrnuje širokou škálu druhů od pobřežních rostlin až po submerzní vegetaci. Z biologie se voda posouvá do mělké a hluboké části vlastní nádrže. 9/10

10 Z hlediska bezpečnosti a provozu je nezbytné upravit vstupy do neplavecké i hluboké části. Hlavní vstup do areálu je z obslužné komunikace na jižní straně řešeného území, odstavné plochy zůstanou v současném rozsahu. Objekty zázemí budou zachovány a současně bude dobudováno komunikační propojení mezi sportovištěm, pobytovou plochou a budovami technického zázemí. Součástí navrhovaných úprav je i zřízení pevného přechodu přes Říčanský potok a tak dosáhnout zmíněného propojení. Charakter provozu areálu je nutno dále upřesnit. Základní údaje o kapacitě Parametry: Užitná vodní plocha: m² Užitný prostor: m² Biologie: m² Plovoucí biologie: 600 m² Molo: 240 m² Ostrov: 154 m² Spojovací lávka (komunikace mezi pravým a levým břehem) 90 m² Přemostění potoka: 72 m² Pobytová plocha: m² Beach volejbal: 364 m² Před dalšími stupně PD je zapotřebí zajistit a objasnit: soulad s územním plánem obce hygienické limity hluku na sousední bytovou zástavbu a naopak na rekreační areál zdroj vody pro dopouštění nádrže má podle aktuálního rozboru prokazatelné fekální znečištění a vzhledem k vysokým hodnotám přístupného fosforu bude nutno vodu upravit a eliminovat fekální znečištění vyjasnění vztahů se správcem toku ohledně přemostění ochranná pásma (potok-aktivní zóna, sítě) vlastnická práva dotčených pozemků V Rousínově 01/2012 vypracoval: Ing. Kateřina Čtvrtníčková Ing. Milan Barták 10/10
