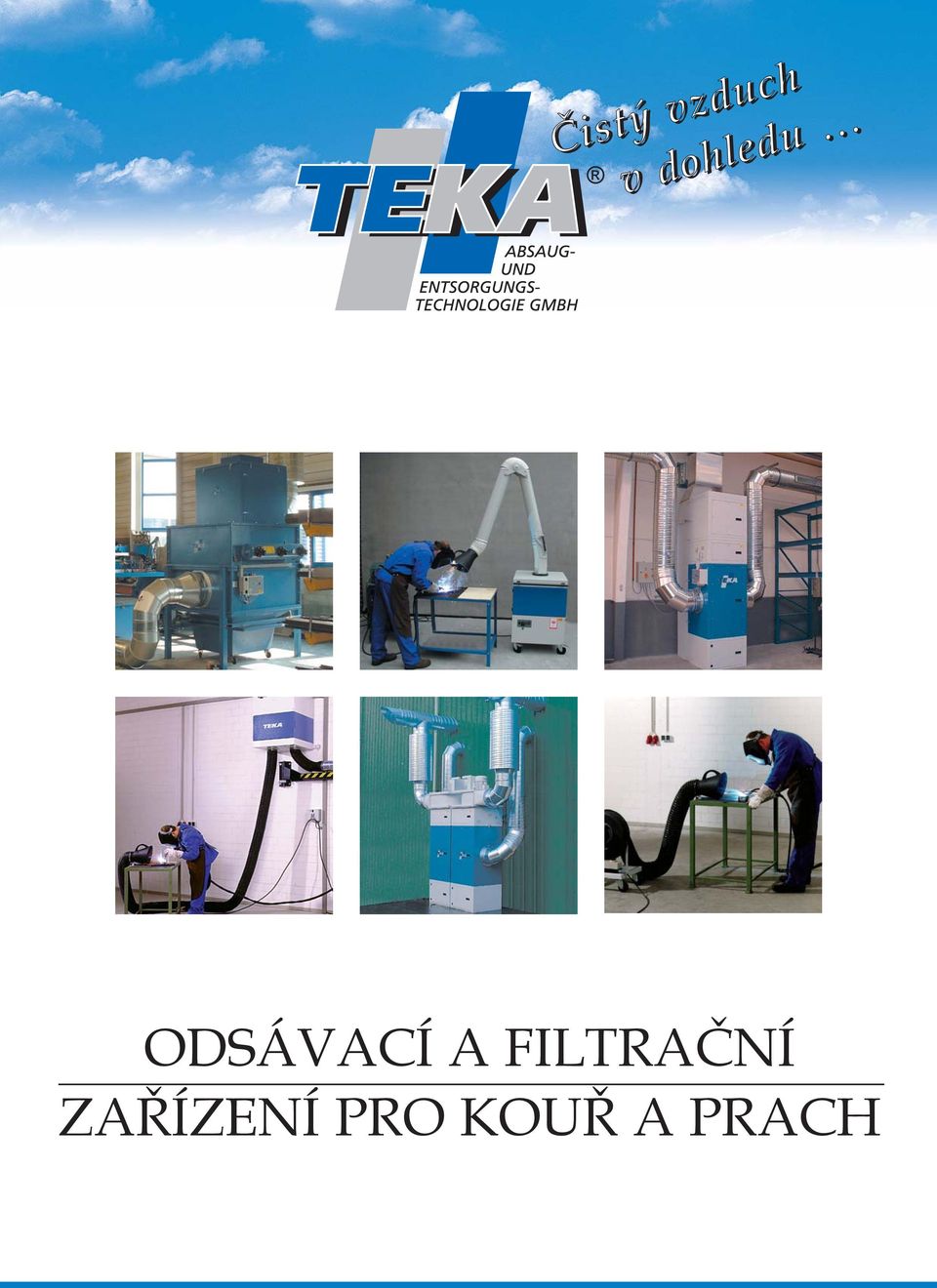

1 Čistý vzduch v dohledu ODSÁVACÍ A FILTRAČNÍ ZAŘÍZENÍ PRO KOUŘ A PRACH

2 Odsávací ramena NW 15 Obr. 2.1 Obr. 2.2 Obr. 2.3 Odsávací ramena jsou k dostání v širokém výběru provedení a délek. Rozlišujeme mezi typem s potrubím a typem s hadicí nebo s vnitřními a venkovními klouby. Všechna ramena samonosná a v nastavené poloze jsou držena pružinami. Odsávací koncovka je vybavena škrtící klapkou, která umožňuje individuální nastavení průtoku. Mohou být dodány následující provedení: - typ s hadicí s venkovními spoji (2-8 m) - typ s hadicí s vnitřními spoji (2-8 m) - typ s potrubím s vnitřními spoji (2-8 m) - typ s venkovními spoji (2-8 m) Obr. 2.4 Pro délky 5 m a více se rameno dodává s přídavným ramenem k montáži na stěnu. Toto je vybaveno s C-nosníkem pro připojení spojovacího boxu nebo nástrojů. Odsávací ramena se dodávají s nástěnným držákem a spojovacím potrubím o průměru Ø 160. Mohou se použít pro připojení individuálních ventilátorů nebo centrálního odsávacího systému. Standardní vybavení všech odtahových ramen TEKA: - robustní nástěnná konzola z ocelového plechu s práškovým nátěrem - odtahové koncovky o Ć 160 mm - nástěnná konzola s přípojkou pro ventilátory TEKA (není nutná žádná další konzola pro ventilátor) - 3 kloubové spoje s nově vyvinutými podpěrnými pružinami pro snadné polohování, odolné opotřebení - pružná PVC sací hadice se zabudovanou drátovou spirálovou výztuhou, teplotně odolnou až do +110 C - průměr 150 mm (jiné velikosti na vyžádání) - odsávací koncovka vyrobená z průmyslového plastu se zabudovanou škrtící klapkou, oválný otvor, Ø 270 mm - všechny sací kryty mohou být osazeny s 24V/50W halogenovou lampou pro optimální osvětlení pracovního prostoru. 2 Obr. 2.5 Obr. 2.6

3 Odsávací ramena NW 200 Nově! Obr. 3.1 Obr. 3.2 Tato odsávací ramena jsou důležitá pro svařovací práce např. se silným svařovacím drátem a vysokém proudovém zatížení, kde je nutno odsávat velké objemy vzduchu. Pro délky 5 m nebo více se rameno dodává dělené (vlastní odsávací rameno a držák se stěnovou konzolou). Mohou být dodána následující provedení: - typ s hadicí s vnitřními spoji (2-8 m pro nástěnnou montáž) - typ s hadicí s vnitřními spoji (2-4 m pro mobilní jednotky) - typ s hadicí s venkovními spoji (2-8 m pro nástěnnou montáž) - typ s hadicí s venkovními spoji (2-4 m pro mobilní jednotky) Odsávací jeřáby Odsávací jeřáby sestávají z otočného čepu a článkového ocelového nosníku s povlakem práškovou barvou. Spoje jsou vybaveny seřiditelnými brzdami. Odsávací potrubí jsou připojena k pružným hadicím vedle spojů. Odsávací teleskopické rameno s odsávacím krytem je připojeno k jeřábu u předního nosníku. U odsávacích jeřábů o průměru Ø 160 mm s dosahem až 6 metrů je možné připojení nástrojů pomocí dvoudílného podpěrného nosníku. Zátěže až do 50 kg (např. mechanický spojovací box) mohou být upevněny na prvním nosníku. Druhý nosník může nést zátěž do 10 kg (např. sadu hadic). Sací jeřáby jsou vhodné pro připojení centrálních jednotek nebo individuálních ventilátorů a dodávají se se zvláštní stěnovou konzolou. Mohou být dodány s průměrem Ø 160 mm nebo Ø 250 mm a délkou 3 až 8 m. 3 Obr. 3.3

4 Teleskopická odsávací ramena Obr. 4.2 Obr. 4.3 Odsávací hadice pro bodové odsávání je seřiditelná ve všech polohách a může být nakloněna směrem dopředu až o 180. Odsávací koncovka se zabudovanou škrtící klapkou může být natočena do všech směrů. Odsávací rameno je zvláště vhodné k odsávání nečistot na stabilně instalovaných svařovacích stolech. Nově zkonstruované teleskopikké rameno se neopotřebování a nevyžaduje protizávaží. Konstrukce s vnějšími spoji zajišťují, že odsávaný kouř je dobře zachycován i při značně redukovaném výkonu ventilátoru. To také snižuje úroveň hluku. Produkt se dodává kompletně s nástěnným držákem a adaptérem o Ø 160 mm, který je potřebný k připojení k centrální jednotce nebo individuálnímu ventilátoru. Může být dodán s hadicí Ø 100, Ø 150 nebo Ø 200 mm s vnitřními nebo vnějšími spoji. Obr. 4.1 Mobilní odsávací ventilátor Charakteristickým znakem odsávacích ventilátorů TEKA je jejich robustní konstrukce se čtyřmi pojezdovými kolečky. Těleso skříně ventilátoru a oběžné kolo jsou zhotoveny z extrémně pevného litého hliníku nebo ocelového plechu. Těleso a šasi jsou pokryty práškovou barvou. Odsávací a výstupní přípojky stejného průřezu zaručují minimální odpor proudu vzduchu ventilátorem. Tlaková ztráta a v důsledku toho i hladina hluku jsou proto značně sníženy. Odsávací ventilátory mohou být také použity pro pneumatickou dopravu nevýbušných prachů a třísek. Dále mohou být použity pro odsávání potrubí, kontejnerů a místností. Magnetická příchytka odsávací hubice umožňuje odtah zplodin při svařování také ve stísněných pracovních podmínkách, např. při stavbě lodí. Odsávací ventilátory mají ochranné mříže na Obr. 4.4 přívodu i výfuku. Ventilátory je možno dodávat s přípojkou na hadice Ø Ø 250 mm. Hodnoty výkonu jsou nabízeny od 2000 m 3 /h do 4000 m 3 /h, mohou být dodány různé motory (pro napětí: 230V 50Hz, 400V 50Hz, 500V 50 Hz nebo Eex 400V 50Hz), výkony motoru od 0.55 do 3 kw. 4 Ventilátory, odpovídající Eex 400V 50Hz jsou vybaveny motorem, chráněným proti výbuchu. Odsávací ventilátory se dodávají připravené k použití s ochranným spínačem motoru a 5 m elektrickým kabelem (s výjimkou, když je objednán motor s ochranou proti výbuchu). Dále je na výběr mnoho příslušenství TEKA dle jednotlivých požadavků.

5 Ventilátory Ventilátory jsou k dostání v širokém rozsahu provedení a výkonů. Všechny jednotky se vzduchovým výkonem od 1000 m 3 /h do 3000 m 3 /h jsou odlity z hliníku (dodávka zahrnuje otočný závěs); jednotky o výkonu od 3500 m 3 /h do m 3 /h se vyrábějí z ocelového plechu (dodávka zahrnuje tlumič chvění). Statické a dynamické vyvážení každého ventilátoru zajišťuje tichý a hladký běh. Díky robustní konstrukci mohou být ventilátory použity pro trvalý provoz. Všechny typy mohou být dodány pro napětí V / 5 0 H z, 400V/50Hz, 500V/50 Hz a s motorem, chráněným proti výbuchu pro napětí Eex 400V 50Hz. Obr. 5.1 Obr Obrázek ukazuje ventilátor 11 kw ve zvukově izolující skříni. Odsávací jednotka HANDYHEPA s vysokým podtlakem s mechanickým filtračním zařízením - typ MW Mobilní odsávací jednotka s vysokým podtlakem, s mechanikkým filtrem a předfiltrem, s plně seřiditelnou regulací rychlosti ventilátoru. Přístroj je ideální pro svařovací pracoviště v kombinaci s odsávacími rameny nebo s laserovými odsávacími systémy. Jednotka je vybavena vizuálním ukazatelem filtru, počítadlem hodin a dvěma sacího přípojkami. Má účinnost filtrace >99%. Filtr se může vyjmout otvorem v přístupových dveřích, umístěných na straně jednotky. Extrémní sací výkon je zajišťován vysoce výkonnými turbinami při nízké hladině hluku. Obr. 5.3 Obr. 5.4 Může být dodáno ve 2 provedeních: - 1,1 kw 280 m 3 /h 230V 50/60Hz - 1,2 kw 320 m 3 /h 230V 50/60 Hz (vysoce výkonná turbína s pohonem, nevyžadujícím údržbu) Obr

6 HANDYCART - jednotka s patronovou filtrační vložkou - typ PP Mobilní, přenosná, odsávací jednotka s vysokým podtlakem a s ručním čištěním nebo plně automatickým čištěním a plynulou regulací rychlosti ventilátoru. Odsávací a filtrační jednotka je ideálně vhodná pro odsávání a filtraci zplodin a prachů při svařování, když se pracuje na často se měnících místech (při pájení, na konstrukčních pracovištích, na stavbě lodí, na svařovacích stanovištích pro malé obrobky, v automobilových garážích a opravářských dílnách). Filtrační vložka vestavěná v jednotce zabraňuje pronikání prachu na pracoviště během odsávání, jednotka má účinnost filtrace >99%. Je vybavena dvěma sacími přípojkami a má počítadlo provozních hodin a vizuální ukazatel stavu filtru. Prach se shromažďuje ve vyjímatelném kontejneru. Může být výběrově dodáno s údržbářskými dvířky a kolektorem prachu v následujících provedeních: m 3 /h 1,1 kw 230V 50/60 Hz m 3 /h 1,2 kw 230V 50/60 Hz - vysoce účinná turbina s pohonem, nevyžadujícím údržbu m 3 /h 1,1 kw 230V 50/60 Hz s plně automatickým odprašováním m 3 /h 1,2 kw 230V 50/60 Hz s plně automatickým odprašovánímvysoce účinná Obr. 6.1 turbina s pohonem, nevyžadujícím údržbu Obr. 6.2 Příslušenství pro HANDYHEPAa HANDYCART, modely MW a PP Pro oba přístroje dodáváme mnoho příslušenství. Prosím nahlédněte do našeho detailního ceníku SVAŘOVÁNÍ. Obr. 6.3 Filtr pro svařovací zplodiny- PROTECTOR - typ USF Jednotka založená na jednoduchém fyzikální principu, v robustním provedení: Tato mobilní jednotka pro odsávání zplodin vznikajících při svařování je vhodná k odsávání a filtrování zplodin během svařování. Přístroj je vybaven předfiltrem a hlavním filtrem a má prachový filtr s účinností >99%. Dodává se s 5 m elektrického kabelu a indikátorem směru rotace (pro 400V modely), připojovací zástrčkou, držákem kabelu a ukazatelem stavu filtru. Jednotka se dodává s odsávacím ramenem s vnitřními spoji. Ty umožňují otáčení ramene o 360 a dosažení jakékoli polohy v jejím dosahu. Výkon ventilátoru je 2,200 m 3 /h. Příkon motoru: 1.1 kw. Napájecí napětí volitelné 230V/50Hz nebo 400V/50Hz. 6 Obr. 6.4

7 CAREMASTER - mechanická filtrační jednotka schválená dle specifikace SF-BIA- třída W 3 (Testovací certifikát BIA: /1140) Mobilní filtr zplodin ze svařování pro téměř každý typ problému s odsáváním průmyslových zplodin, zvláště odtahu zplodin, vznikajících z tepelného zpracování drahých kovů. Dodává se vybavený s odolnou filtrační kazetou, předfiltrem, vizuálním a akustickým ukazatelem stavu filtru, těsnícím zvedacím zařízením, počítadlem provozních hodin, navijákem kabelu a kolečky s brzdami. Jednotka je schválená dle BIA pro každý typ odsávacího ramena TEKA a je dodávaná ve smontovaném stavu. Může být dodána s odsávacím ramenem v následujících provedeních: - hadicový typ s vnitřními spoji (2-4 m) - hadicový typ s vnějšími spoji (2-4 m) - potrubní typ s vnitřními spoji (2-4 m) - potrubní typ s vnějšími spoji (2-4 m) Je také možné připojit odsávací hadici NW 150 s 12 m délkou a odsávací hubicí. Napájecí napětí volitelné : 230V, 400V nebo 500V, 50 HzVýkon ventilátoru: 2500 m 3 /h, příkon motor: 1.1 kw kategorie zplodin svařování účinnost filtrace prachu (%) používá se pro: W 1 Ž 95 nelegovaná ocel, slitiny oceli s přídavkem niklu a chrómu, např. slitina oceli x < 5%) Obr. 7.1 W 2 Ž 99,5 jako nahoře, plus legované oceli s přídavkem slitiny niklu a chrómu např. (5% x 30%) *) W 3 (má nejvyšší stupeň separace) Ž 99,9 jako nahoře, plus legované oceli s přídavkem slitiny niklu a chrómu např. (silné ocelové slitiny x > 30%, slitina založená na niklu) CAREMASTER mechanická filtrační jednotka s 2 odsávacími rameny Mobilní filtr zplodin svařování pro téměř každý typ problému odsávání průmyslových zplodin, zvláště pro odtah zplodin, vznikajících při tepelném zpracování kovů. Dodává se vybavená s 2 odsávacími rameny, odolnou filtrační kazetou, předfiltrem, vizuálním ukazatelem stavu filtru, nosičem kabelu, těsnícím zvedacím zařízením a počítadlem provozních hodin. Může být dodáno s ramenem v následujících provedeních: Obr hadicový typ s vnitřními spoji (2-4 m) - hadicový typ s vnějšími spoji (2-4 m) - potrubní typ s vnitřními spoji (2-4 m) - potrubní typ s vnějšími spoji (2-4 m) - výkon ventilátoru: m 3 /h - příkon motoru: 2,2 kw 400V/50Hz 7

8 Stacionární filtr pro zplodiny ze svařování, pro téměř všechny typy průmyslových zplodin, zvláště zplodin vznikajících při tepelném zpracování kovů. Dodávají se vybavené s odolnou filtrační kazetou, předfiltrem, ukazatelem stavu filtru, těsnícím zvedákem, počítadlem provozních hodin, nástěnným držákem a motorovým spouštěčem pro nástěnnou montáž. - výkon ventilátoru: m 3 /h - příkon motoru: 1,1 kw 400V/50Hz CAREMASTER mechanická filtrační jednotka - typ SF-W pro nástěnnou montáž s 1 odsávacím ramenem nebo s odsávacím jeřábem Obr. 8.1 Obr. 8.2 CAREMASTER mechanická filtrační jednotka - typ SF-W pro nástěnnou montáž, se 2 odsávacími rameny nebo odsávacími jeřáby Stacionární filtr pro zplodiny ze svařování, pro téměř všechny typy průmyslových zplodin, zvláště zplodin vznikajících při tepelném zpracování kovů. Dodávají se vybavené s odolnou filtrační kazetou, předfiltrem, ukazatelem stavu filtru, těsnícím zvedákem, počítadlem provozních hodin, nástěnným držákem a motorovým spouštěčem pro nástěnnou montáž. - výkon ventilátoru: m 3 /h - příkon motoru: 2,2 kw 400V/50Hz Obě jednotky mohou být dodány v následujícím provedení: - hadicový typ s vnitřními spoji (2-8 m) - hadicový typ s vnějšími spoji (2-8 m) - potrubní typ s vnitřními spoji (2-8 m) - potrubní typ s vnějšími spoji (2-8 m) - odsávací jeřáb Ø 160 mm (3 m; 4,5 m; 6 m nebo 8 m) Obr

9 CLEANMASTER mechanická filtrační jednotka schválená dle BIA, typ SBF-W3 (Testovací certifikát BIA: /1140) Mobilní vysoce výkonný filtr zplodin svařování pro problémy řešení odtahu průmyslových zplodin, zvláště odtahu zplodin, vznikajících z tepelného zpracování ušlechtilých a drahých kovů. Dodává se vybavený předfiltrem, pevnými kapsovými filtry s velkým povrchem a koncovým filtračním stupněm, který je schopen filtrovat i jemné bakterie a mikroby. Vizuální a akustický ukazatel stavu filtru, těsnící zvedací zařízení, počítadlo provozních hodin, naviják kabelu a kolečky s brzdami jsou dodány jako standard. Jednotka je schválená BIA pro každý typ odsávacího ramena TEKA a je dodávána ve smontovaném stavu. Obr. 9.2 Obr. 9.3 Obr. 9.1 Může být dodána v následujících provedeních: - hadicový typ s vnitřními spoji (2-4 m) - hadicový typ s vnějšími spoji (2-4 m) - potrubní typ s vnitřními spoji (2-4 m) - potrubní typ s vnějšími spoji (2-4 m) Je také možné připojit odsávací hadici NW 150 s 12 m délkou a odsávací hubicí. Volitelné napájení : 230V, 400V nebo 500V, 50 Hz - výkon ventilátoru: m 3 /h - příkon motoru: 1,5 kw CLEANMASTER mechanická filtrační jednotka typ SFB se 2 odsávacími rameny Mobilní vysoce výkonný filtr zplodin svařování pro problémy řešení odtahu průmyslových zplodin, zvláště odtahu zplodin, vznikajících z tepelného zpracování ušlechtilých a drahých kovů. Dodává se vybavený předfiltrem, pevnými kapsovými filtry s velkým povrchem a koncovým filtračním stupněm, který je schopen filtrovat i jemné bakterie a mikroby. Vizuální a akustický ukazatel stavu filtru, těsnící zvedací zařízení, počítadlo provozních hodin, naviják kabelu a kolečky s brzdami jsou dodány jako standard. Jednotka je schválená BIA pro každý typ odsávacího ramena TEKA a je dodávána ve smontovaném stavu. Může být dodána v následujících provedeních: - hadicový typ s vnitřními spoji (2-4 m) - hadicový typ s vnějšími spoji (2-4 m) - potrubní typ s vnitřními spoji (2-4 m) - potrubní typ s vnějšími spoji (2-4 m) - výkon ventilátoru: m 3 /h - příkon motoru: 2,2 kw 400V 50Hz 9 Obr. 9.4

10 STRONGMASTER jednotka s patronovou filtrační vložkou schválená dle BIA - typ UPF - BIA ruční čištění - třída W 3 (Testovací certifikát BIA: /1140) Mobilní vysoce výkonný filtr zplodin svařování pro problémy odtahu průmyslových zplodin, zvláště odtahu zplodin, vznikajících z tepelného zpracování ušlechtilých a drahých kovů. Dodává se vybavený separátorem, pevnou patronovou filtrační vložkou s velkým povrchem a PTFE laminátem. Filtrační vložka zůstává v jednotce i během čištění a zabraňuje vniknutí prachu na pracoviště. Jednotka se dodává s vizuálním a akustickým ukazatelem stavu filtru, těsnícím zvedacím zařízením, počítadlem provozních hodin, zobrazením směru otáčení ventilátoru, navijákem kabelu a kolečky s brzdami. Je schválená podle BIA pro každý typ odsávacího ramena TEKA a je dodávaná ve smontovaném stavu. Obr Obr výkon ventilátoru: m 3 /h - příkon motoru: 1.1 kw, napájecí napětí volitelné 230V, 400V nebo 500V, 50Hz Obr STRONGMASTER - jednotka s patronovou filtrační vložkou, typ UPF s dvěma odsávacími rameny Mobilní vysoce výkonný filtr zplodin svařování pro problémy odtahu průmyslových zplodin, zvláště odtahu zplodin, vznikajících z tepelného zpracování ušlechtilých a drahých kovů. Dodává se vybavený separátorem, pevnou patronovou filtrační vložkou s velkým povrchem a PTFE laminátem. Filtrační vložka zůstává v jednotce i během čištění a zabraňuje vniknutí prachu na pracoviště. Jednotka se dodává s vizuálním a akustickým ukazatelem stavu filtru, těsnícím zvedacím zařízením, počítadlem provozních hodin, zobrazením směru otáčení ventilátoru, navijákem kabelu a kolečky s brzdami. Je schválená podle BIA pro každý typ odsávacího ramena TEKA a je dodávaná ve smontovaném stavu. - výkon ventilátoru: m 3 /h - příkon motoru: 2,2 kw 4napájecí napětí 400V 50Hz Obr Obě jednotky mohou být dodány v následujících provedeních: - hadicový typ s vnitřními spoji (2-4 m) - hadicový typ s vnějšími spoji (2-4 m) - potrubní typ s vnitřními spoji (2-4 m) - potrubní typ s vnějšími spoji (2-4 m) 10

11 CARTMASTER - jednotka s patronovou filtrační vložkou - typ PF s plně automatickým čištěním, 1 odsávací rameno Mobilní filtr s patronovou filtrační vložkou a plně automatickým, typu prachu přizpůsobeným čištěním pomocí POWER SPRAY sytému. Dodává se vybavený separátorem a patronovou filtrační vložkou s velkým povrchem. Ovladač je vybaven funkcí dočištění filtru během doby nečinnosti ventilátoru. Jednotka se dodává vybavená ukazatelem stavu filtru, těsnícím zvedacím zařízením, počítadlem provozních hodin, ukazatelem směru otáčení, navijákem kabelu a kolečky s brzdami. Zahrnuje nosič kabelu, 5 m kabelu a zástrčku. - výkon ventilátoru: m 3 /h - příkon motoru: 1,5 kw 400V 50Hz Může být dodána v následujících provedeních - hadicový typ s vnitřními spoji (2-4 m) - hadicový typ s vnějšími spoji (2-4 m) - potrubní typ s vnitřními spoji (2-4 m) - potrubní typ s vnějšími spoji (2-4 m) K odsavači je možné připojit odsávací hadici NW 150 s 12 m délkou a odsávací hubicí. Napájecí napětí volitelné : 230V, 400V nebo 500V, 50 Hz Obr CARTMASTER jednotka s patronovou filtrační vložkou - typ PF s plně automatickým čištěním se 2 odsávacími rameny Obr Mobilní filtr s patronovou filtrační vložkou a plně automatickým, typu prachu přizpůsobeným čištěním pomocí POWER SPRAY sytému. Dodává se vybavený separátorem a patronovou filtrační vložkou s velkým povrchem. Ovladač je vybaven funkcí dočištění filtru během doby nečinnosti ventilátoru. Jednotka se dodává vybavená ukazatelem stavu filtru, těsnícím zvedacím zařízením, počítadlem provozních hodin, ukazatelem směru otáčení, navijákem kabelu a kolečky s brzdami. Zahrnuje nosič kabelu, 5 m kabelu a zástrčku. - výkon ventilátoru: m 3 /h - příkon motoru: 2,2 kw 400V 50Hz Může být dodána v následujících provedeních : - hadicový typ s vnitřními spoji (2-4 m) - hadicový typ s vnějšími spoji (2-4 m) - potrubní typ s vnitřními spoji (2-4 m) - potrubní typ s vnějšími spoji (2-4 m) K odsavači je možné připojit dvě odsávací hadice NW 150 s 12 m délkou a odsávací hubicí. Napájecí napětí volitelné : 230V, 400V nebo 500V, 50 Hz 11

12 CARTMASTER nástěnná jednotka s patronovou filtrační vložkou typ PF-W - s plně automatikkým čištěním, 1 odsávací rameno nebo odsávací jeřáb Stacionární filtr s patronovou filtrační vložkou a plně automatickým, typu prachu přizpůsobeným čištěním pomocí POWER SPRAY sytému. Dodává se vybavený separátorem a patronovou filtrační vložkou s velkým povrchem. Ovladač je vybaven funkcí dočištění filtru během doby nečinnosti ventilátoru. Ventilátor je namontován na jednotce a má tlumič na výtlačné straně pro efektivní tlumení hluku. Tank na sběr prachu je snadno přístupný a dodává se s vloženým PE pytlem. Jednotka se dodává plně vybavená a dodávka obsahuje počítadlo provozních hodin a motorový spouštěč pro nástěnnou montáž. - výkon ventilátoru: m 3 /h - příkon motoru: 1,5 kw 400V 50Hz Obr CARTMASTER nástěnná jednotka se 2 odsávacími rameny nebo odsávacími jeřáby Stacionární filtr s patronovou filtrační vložkou a plně automatickým, typu prachu přizpůsobeným čištěním pomocí POWER SPRAY sytému. Dodává se vybavený separátorem a patronovou filtrační vložkou s velkým povrchem. Ovladač je vybaven funkcí dočištění filtru během doby nečinnosti ventilátoru. Ventilátor je namontován na jednotce a má tlumič na výtlačné straně pro efektivní tlumení hluku. Tank na sběr prachu je snadno přístupný a dodává se s vloženým PE pytlem. Jednotka se dodává plně vybavená a dodávka obsahuje počítadlo provozních hodin a motorový spouštěč pro nástěnnou montáž. Obě jednotky mohou být dodány v následujících provedeních: - hadicový typ s vnitřními spoji (2-8 m) - hadicový typ s vnějšími spoji (2-8 m) - potrubní typ s vnitřními spoji (2-8 m) - potrubní typ s vnějšími spoji (2-8 m) - odsávací jeřáb (Ø 160 mm) (3 m; 4,5 m; 6 m; 8 m) Obr výkon ventilátoru: m 3 /h - příkon motoru: 2,2 kw 400V 50Hz 12

13 Filtr pro olejové mlhy OILCUBE - typ OEN Zkonstruováno na jednoduchém fyzikálním principu s robustní a spolehlivou technikou. Jednotka je vhodná pro odsávání a filtraci olejové mlhy, vznikající při soustružení a frézování. Vyčištěný vzduch může být recirkulován do pracovního prostoru. Filtrační jednotka je vybavena třemi různými stupni filtrace. Předfiltr je hliníkový. Olejová mlha se sráží na kapky v hlavním filtračním stupni, což je kapsový filtr, zvláště upravený pro olejovou mlhu. Zachycená kapalina odkapává automaticky do vany. Koncový filtrační stupeň jednotky je vybaven filtrem třídy F8. Obr Filtr být dodán v následujících provedeních: - s 1 odsávacím ramenem, hadicový typ s vnějšími spoji délka 2 m, Ø 150 mm ventilátor 1.1 kw, 400V/50 Hz, výkon 2500 m 3 /h - s 1 odsávacím ramenem, hadicový typ s vnějšími spoji délka 3 m, Ø 150 mm ventilátor 1.1 kw, 400V/50 Hz, výkon m 3 /h - s 1 vstupním otvorem Ø 160 mm ventilátor 1.1 kw, 400V/50 Hz, výkon m 3 /h - s 2 vstupními otvory Ø 160 mm ventilátor 1.1 kw, 400V/50 Hz, výkon m 3 /h Filtr olejové mlhy OILMASTER - typ TOM Nově! Plně vybavený, extrémně tichý stacionární filtr pro olejové mlhy, vybavený čtyřstupňovou filtrací s nejvyšším stupněm odloučení. Tři stupně filtru pracují bez jakéhokoli opotřebení. Jednoduchá, ale robustní konstrukce přesvědčuje mezi jiným svými nízkými náklady na provoz a údržbu. OILMASTER je nejlepší pro separaci olejové a emulzní mlhy, vznikající při soustružení a frézování. Vyčištěný vzduch může být recirkulován znovu do pracovního prostoru. Mlha se sráží do kapek, které jsou oddělovány filtrační jednotkou a shromažďovány ve vaně. Mohou se odvádět pomocí sifonu. Aglomerátor nepotřebuje údržbu, pevné X-cyklónové separátory se kontrolují 1 ročně. Může být dodán v následujících provedeních: - OILMASTER MINI ventilátor 1.5 kw, skutečné odsávané množství m 3 /h - OILMASTER MAXI ventilátor 4.0 kw, skutečné odsávané množství m 3 /h Obr

14 Systém s vysokým podtlakem typy STRONGMASTER HV a CARTMASTER HV Plně vybavené, mobilní odsávací a filtrační jednotky s vysokým podtlakem, vybavené filtrační vložkou kategorie M (odpovídá staršímu označení kat. U, S, G a C). Separátor chrání filtrační vložky a slouží jako rozdělovač vzduchu na celý filtrační povrch kazety. Systém obsahuje vizuální ukazatel stavu filtru, počítadlo provozních hodin, utěsněné zvedací zařízení pro zásobník prachu s vloženým PE pytlem, ukazatel směru otáčení ventilátoru a naviják kabelu. Jednotky mohou být dodány v následujících provedeních: - STRONGMASTER TEKA UPF HVD 500 m 3 /h, s ručním čištěním přípojka vstupu vzduchu Ø 3 x 45 mm 3,0 kw, 400V 50 Hz - CARTMASTER TEKA PF HVD 500 m 3 /h, s plně automatickým čištěním filtru přípojka vstupu vzduchu Ø 3 x 45 mm 3,0 kw, 400V 50 Hz Obr Obr Systém s vysokým podtlakem Filtercube HV, HIGHVENT Obr Filtercube 4N HV s ventilátorem v izolované skříni a 5 vzduchovými přípojkami ( s klapkou) pro hadice NW 100. Kompaktní centrální odsávací a filtrační jednotka s vysokým pod tlakem, vhodná pro více odsávaných míst. Ventilátor je instalován v horní části jednotky a je hlukově izolován. Jednotka je vybavena filtračními vložkami kategorie M (starší označení U, S, G a C) a má účinnost filtrace vyšší než 99 %. Jednotky se dodávají s vylepšeným, mikroprocesorem ovládaným PULSE-CON- TROL a POWER- SPRAY čistícím systémem. Ovládací systém obsahuje displej a monitoruje každý pracovní krok. Kontejner na prach se dodává se zabudovaným PE pytlem. Obr Obrázek ukazuje jednotky určené pro loděnice s přídavnými transportními a ochrannými rámy. 14

15 Kompletní systém odsávacího a filtračního zařízení pro 3 nebo 4 pracoviště za pevnou cenu Typ ZPF 3 obsahuje: 3 odsávací ramena s vnitřní nosnou hliníkovou konstrukcí a podpěrnými pružinami; s konzolou pro nástěnnou montáž. Délka : 3 m, Ø 150 mm. Odsávací hubice s klapkou; odstupňované centrální potrubí o Ø 160 až 250 mm, délky 12 m pro připojení odsávacích hadic k filtrační jednotce. Dodává se kompletní systém s centrálním potrubím a závěsy. výkon ventilátoru: m 3 /h příkon motoru: 3,0 kw, 400V/50Hz Typ ZPF 4 obsahuje: 4 odsávací ramena s vnitřní nosnou hliníkovou konstrukcí a podpěrnými pružinami; s konzolou pro nástěnnou montáž. Délka : 3 m, Ø 150 mm. Odsávací hubice s klapkou; odstupňované centrální potrubí o Ø 160 až 315 mm, délky 15 m pro připojení odsávacích hadic k filtrační jednotce. Dodává se kompletní systém s centrálním potrubím a závěsy. Obr výkon ventilátoru: m 3 /h příkon motoru: 4,0 kw, 400V/50Hz PULSE-CONTROL automatický čistící systém Obr Nejnovější model PULSE-CONTROL automatického čistícího systému je řízen mikroprocesorem, je vybaven textovým displejem slouží k řízení všech procesů odsávacího a filtračního zařízení. Vypočítává optimální provoz čistícího zařízení se stlačeným vzduchem a množství vzduchu je možno seřídit. Ovládání se může nastavit buď ručně, nebo v závislosti na diferenciálním tlakové ztrátě filtrů, případně v závislosti na čase. TEKA nabízí jako příslušenství dálkové sledování stavu filtru. PULSE-CONTROL systém se dodává s počítadlem provozních hodin a hodinami. Obr Obr Přepínací tlačítko umožňuje snadný výběr nastavení pouhým otočením doprava nebo doleva. K potvrzení zadaných údajů je tlačítko nutno stisknout. PULSE-CONTROL se dodává jako kompletní, nastavený systém. Menu ukazuje všechny uživatelsky přístupné údaje. Některé z nich je možno seřizovat jen pomocí hesla, jsou tak zabezpečeny před neoprávněným zásahem. Díky textovému indikátoru jsou všechny možnosti menu jasně srozumitelné, všechna důležité ovládací data jsou okamžitě přístupná a mohou být seřízena podle potřeby. Systém dovoluje reset do základního nastavení pokud byly údaje chybně zadány nebo změněny. V případě chyby se rozsvítí červená kontrolka a svítí dokud není chyba odstraněna. To přináší nejvyšší možnou provozní bezpečnost pro uživatele. Datum a čas každého chybového hlášení se uloží a může se kdykoli vyvolat. 15

16 Centrální odsávací a filtrační zařízení typu FILTERCUBE 2N a 2H Centrální jednotky pro různé aplikace odsávání. Filtrační systémy jsou vybaveny filtračními patronami BIA kat. M s účinností filtrace >99%. Proces čištění filtrů je ovládán mikroprocesorem řízeným POWER-SPRAY systémem, jednotka má zabudované ovládání ventilátoru a kontejner na prach. Všechny vnitřní prostory jednotky jsou snadno přístupné. Nově! Filtrační zařízení typu Filtercube 2N a 2H jsou vybavena dvěma filtračními patronami s velkou filtrační plochou, délky 600 nebo 1200 mm v závislosti na typu filtrační jednotky. Ventilátory jsou v souladu s normou zabudovány do hlukově izolované skříně. FILTERCUBE 2N A 2H Jednotky se dodávají vybavené s plně automatizovaným čištěním filtrů a mohou být dodány v následujících provedeních: - FILTERCUBE 2N , s ventilátorem o výkonu m 3 /h, motor 1,5 kw, 400V/50 Hz - FILTERCUBE 2N , s ventilátorem o výkonu m 3 /h, motor 2,2 kw, 400V/50 Hz - FILTERCUBE 2H , s ventilátorem o výkonu m 3 /h, motor 3,0 kw, 400V/50 Hz Obr FILTERCUBE 2N - FILTERCUBE 2H , s ventilátorem o výkonu m 3 /h, motor 4,0 kw, 400V/50 Hz Přednosti našeho POWER-SPRAY systému proti jiným čistícím systémům s JET nebo rotačními tryskami: odolnost a ochrana proti opotřebení, protože pro čištění je použit tlak jen 4 barů (proti 8 barům u rotačních trysek) to přináší nižší provozní náklady a delší životnost filtračních vložek výtlačný prvek zajišťuje optimální distribuci vzduchu ve vložce (ta není u odprašování s tryskou) menší potřebné množství stlačeného vzduchu, protože výtlačný prvek snižuje vnitřní objem vložky žádné pohyblivé (rotující) součásti nebo ložiska výhoda Venturiho efektu snadná montáž zaručuje vysokou provozní bezpečnost prodloužení doby životnosti filtru a zvýšení stupně odloučení díky "Precoat" postupu (standardně) vstupní tryska Precoat částice Obr Povrchová filtrace s Precoatingem Obr FILTERCUBE 2H Obr Obvyklá strukturální filtrace impuls stlačeného vzduchu filtrační prvek výtlačný prvek Obr Filtrační vložka s instalovaným výtlačným prvkem 16 Obr Princip funkce POWER-SPRAY-systému

17 Centrální odsávací a filtrační zařízení typu FILTERCUBE 4N + 4H Obr Všechny filtrační jednotky jsou vybaveny zavěšenými filtračními vložkami a vzduch s prachem je přiváděn na vložky ze stran. Velké částice prachu padají přímo dolů do výsypky a ve filtru dochází k cyklonovému efektu. Obr FILTERCUBE 4H s ventilátorem v hlukově izolační skříni a výsuvným tlumičem (zezadu) Obr FILTERCUBE 4H s ventilátorem a tlumičem (standard) FILTERCUBE 4N a 4H Jednotky jsou vybaveny plně automatickým čištěním filtrů a mohou být dodány v následujících provedeních: - FILTERCUBE 4N , s ventilátorem o výkonu m 3 /h motor 2,2 kw, 400V/50 Hz - FILTERCUBE 4N , s ventilátorem o výkonu m 3 /h motor 3,0 kw, 400V/50 Hz - FILTERCUBE 4N , s ventilátorem o výkonu m 3 /h motor 4,0 kw, 400V/50 Hz - FILTERCUBE 4H , s ventilátorem o výkonu m 3 /h motor 5,5 kw, 400V/50 Hz - FILTERCUBE 4H , s ventilátorem o výkonu m 3 /h motor 7,5 kw, 400V/50 Hz - FILTERCUBE 4H , s ventilátorem o výkonu m 3 /h motor 11,0 kw, 400V/50 Hz Obr ks FILTERCUBE 4H s tlumičem výfuku a dvoucestnou distribucí vzduchu 17 Obr ZPF 4H ve vnitřním provedení

18 Centrální odsávací a filtrační zařízení typ FILTERCUBE 9N a 9H Pro velká množství vzduchu nabízíme naše filtrační jednotky s 9 filtračními vložkami. Pro zvýšení výkonu lze zapojit několik jednotek paralelně. Pokud potřebujete další informace, kontaktujte prosím naše prodejní oddělení. Přednosti TEKA FILTERCUBE - typu ZPF 9 Nově! Obr ZPF 9N jednotky jsou chráněny práškovou barvou uvnitř i venku (RAL 5007) na vyžádání jsou možné jiné barvy použití standardních filtračních vložek PULSE-CONTROL s textovým displejem čistící systém odolný proti opotřebení a nevyžadující údržbu modulární konstrukce pro individuální řešení každé aplikace s možností dalšího rozšíření filtrační jednotka a ventilátor mohou být instalovány odděleně může být zabudováno dálkové ovládá ní velký kontejner na prach účinnost filtrace > 99% čištění vložek s POWER-SPRAY systémem jednotky mohou být instalovány uvnitř i venku filtrovaný vzduch může být veden zpět do pracovního prostoru - alternativně v létě je možno odvádět vzduch ven Obr ZPF 9H Obr ZPF9N s ventilátorem v hlukově izolované skříni na horní části jednotky Obr x ZPF 9 s předodlučovačem, ventilátor ve hlukově izolované skříni na horní části jednotky Obr rozměrný kontejner na prach na kolečkách - pro snadný přístup Obr ZPF 9H s ventilátorem ve hlukově izolované skříni vedle jednotky 18

19 Centrální odsávací a filtrační zařízení pro prostorové odsávání Velmi často nepostačuje ke splnění platných zákonných požadavků pro odtah zplodin a vyloučení nebezpečí pro zaměstnance a Vaši společnost jen lokální odsávací systém. Nově! Pak může být důležitý i systém výtlaku vyčištěného vzduchu. Ten se dá realizovat například "PUSH-PULL systémem". Škodlivé nečistoty jsou odsávány na jedné straně haly, přefiltrují se a vyčištěný vzduch je recirkulován zpět do haly na druhé straně. Erfassung Rückführung Pomocí dvoucestného rozdělovače pro letní a zimní provoz může být vzduch vypouštěn ven nebo recirkulován zpět na pracoviště, případně je možné vzduch směšovat. Vzduch je po odsátí přefiltrován zbaven nečistot a recirkulován zpět na pracoviště tryskami, jak je vidět na obr Použitím odsávacích a filtračních systémů může být vzduch recirkulován bez obav zpět na pracoviště. U zvlášť nebezpečných látek bude možná nutné záležitost konzultovat s odpovědnými úřady. Obr Filtercube 4H, s ventilátorem ve skříni izolované proti hluku, s tlumičem na zadní straně jednotky, pro odsávání z prostoru Aby se haly nevychlazovaly a neodsával se teplý vzduch, nabízíme systém výměny tepla viz obr Systém se přepne na automatikký provoz, pokud teplota klesne pod nastavenou hodnotu. Prosím kontaktujete naše prodejní oddělení pro specifikování a návrh vhodných jednotek. Výfukové trysky zaručují, že vyčištěný vzduch je recirkulován optimálně zpět na pracoviště Obr x ZPF 9H pro zpětnou recirkulaci vzduchu s klimatizačním zařízení m na horní části Obr výfukové trysky pro zpětnou recirkulaci vzduchu 19

20 Čistý vzduch v dohledu Návrh - výroba - servis a další Odsávací a filtrační zařízení pro oblasti: - svařování, řezání a broušení - kouř z pájení a laserových technologií - autodílny Zvláštní konstrukce zařízení - řešení zvláštních problémů - vzduchotechnické a klimatizační systémy - likvidace odpadu Prosím žádejte podrobnosti : Váš odborný prodejce:: Saubere Luft in Sicht... Industriestr. 13 D Velen Postfach 1205 D Velen Germany Tel. +49 (0) Fax +49 (0) sales@tekanet.de Internet: 03/04-OI
