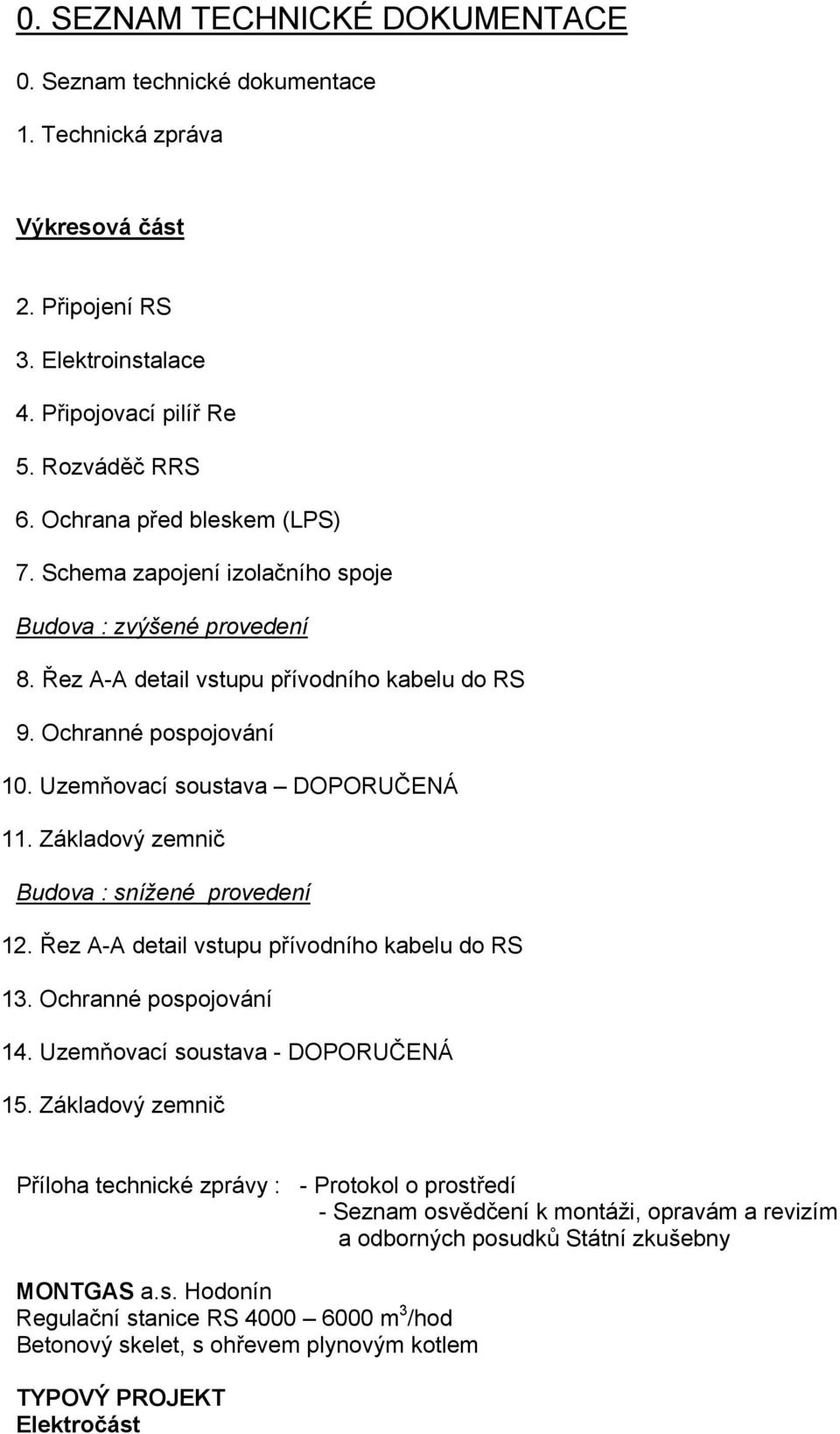

1 0. SEZNAM TECHNICKÉ DOKUMENTACE 0. Seznam technické dokumentace 1. Technická zpráva Výkresová část 2. Připojení RS 3. Elektroinstalace 4. Připojovací pilíř Re 5. Rozváděč RRS 6. Ochrana před bleskem (LPS) 7. Schema zapojení izolačního spoje Budova : zvýšené provedení 8. Řez A-A detail vstupu přívodního kabelu do RS 9. Ochranné pospojování 10. Uzemňovací soustava DOPORUČENÁ 11. Základový zemnič Budova : snížené provedení 12. Řez A-A detail vstupu přívodního kabelu do RS 13. Ochranné pospojování 14. Uzemňovací soustava - DOPORUČENÁ 15. Základový zemnič Příloha technické zprávy : - Protokol o prostředí - Seznam osvědčení k montáži, opravám a revizím a odborných posudků Státní zkušebny MONTGAS a.s. Hodonín Regulační stanice RS m 3 /hod Betonový skelet, s ohřevem plynovým kotlem TYPOVÝ PROJEKT Elektročást

2 technická zpráva strana 1 Název akce Proudová soustava TECHNICKÁ ZPRÁVA : Regulační stanice RS m 3 /hod betonový skelet, ohřev plynovým kotlem Elektroinstalace TYPOVÝ PROJEKT : 1 NPE ~ 50Hz 230V/TN-S ČSN čl Instalovaný příkon : Pi = 0,75 kw ß = 1 Pp = 0,75 kw Ochrana : základní - samočinným odpojením od zdroje zvýšená - ČSN čl proudovým chráničem ČSN čl doplňujícím pospojováním ČSN čl Prostředí : (klasifikace nebezpečných prostorů - ČSN EN ) - regulační stanice Z2 - prostor kolem výfukové roury koule o průměru 0,2m Z2 - místnost s kotlem a půdní prostor BNV - venkovní prostor BNV Stupeň důležitosti dodávky el.energie : Všeobecné údaje Projektová dokumentace je vyhotovena jako příklad řešení elektročásti shora uvedené regulační stanice plynu. Zařízení navržená v projektové dokumentaci mohou být použita i od jiných výrobců pokud mají stejné nebo podobné parametry jako zařízení navržená Připojení RS Připojení regulační stanice bude z připojovacího elektroměrového rozvaděče Re osazeného v oplocení regulační stanice. Pro napojení bude využit kabel WL1.1 CYKY 3Cx4 mm 2. Kabel bude veden v zemi k regulační stanici, kde bude zapojen do rozvaděče regulační stanice RRS. Pokud dojde v trase ke křížení s plynovodem bude kabel uložen do plastové chráničky s minimálním přesahem 1m na každou stranu potrubí Elektroinstalace Návrh elektroinstalace vychází ze zpracovaného návrhu stavebních úprav objektu. Pro stanovení výchozích parametrů byla vzata do úvahy výkonová rozvaha pro osvětlení jednotlivých prostor a potřeba el.energie pro zařízení technologie t.j. především pro zařízení místnosti s plynovým kotlem. Při návrhu osvětlení bylo postupováno dle ČSN umělé osvětlení vnitřních prostorů. Instalace v objektu bude provedena vodiči CYKY a CMFM uloženými na povrchu v pancéřových trubkách. Trasa od rozvaděče do místnosti regulační stanice a místnosti s kotlem bude provedena plastovým korýtkem 120/40 mm.v prostoru RS jsou kabely uloženy v pancéřových trubkách. Způsobu uložení vodičů bude odpovídat také použití instalačních přístrojů. Pro osvětlení místnosti regulační stanice bude použito nevýbušné zářivkové svítidlo typu 2136.ZII.EMP/VS výrobce ELEKTRO LUMEN s.r.o. Hranice. Aby bylo zabráněno případnému vzniku statické elektřiny na plastovém svítidle, bude toto označeno tabulkou "Čistit

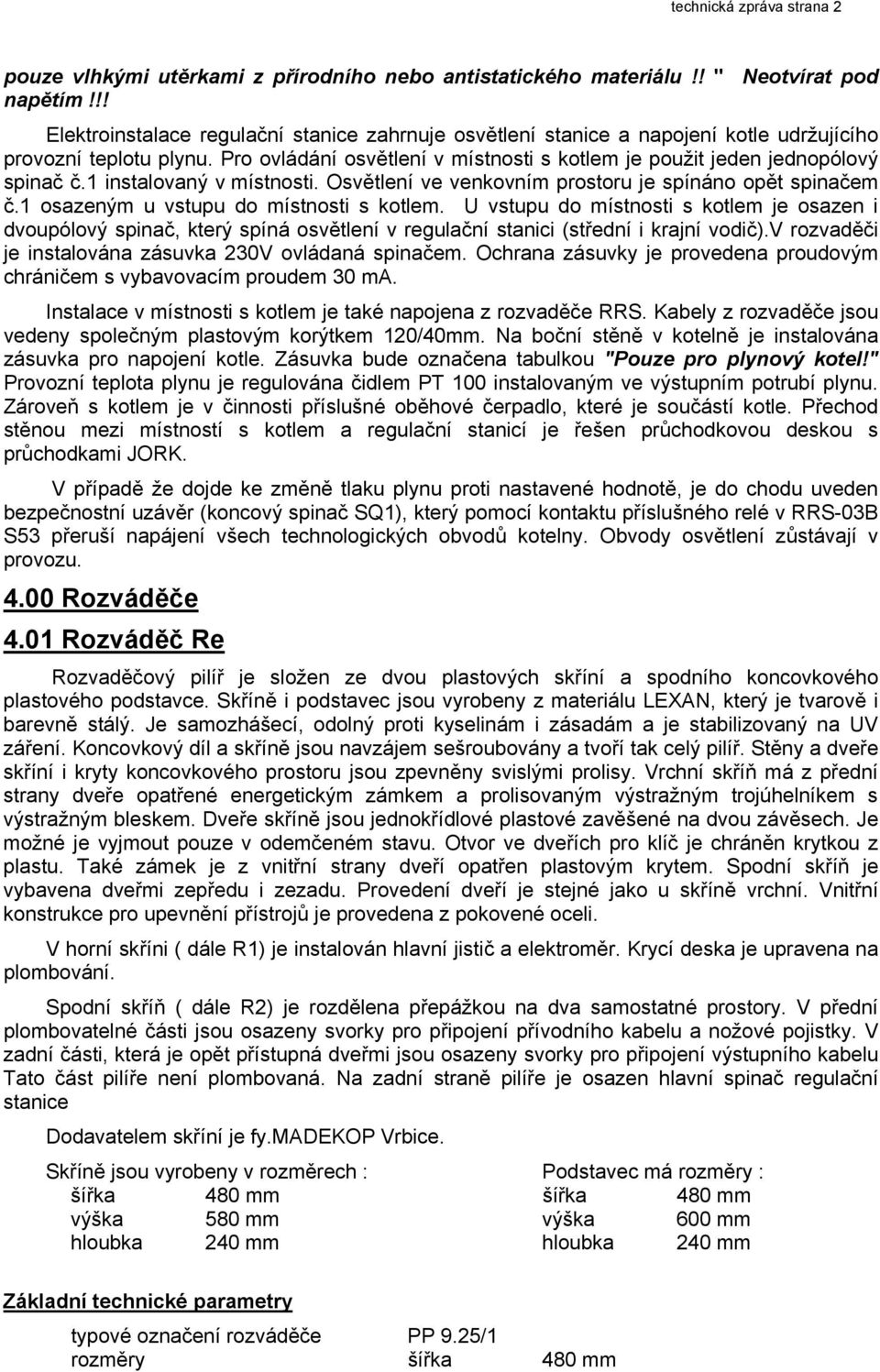

3 technická zpráva strana 2 pouze vlhkými utěrkami z přírodního nebo antistatického materiálu!! " Neotvírat pod napětím!!! Elektroinstalace regulační stanice zahrnuje osvětlení stanice a napojení kotle udržujícího provozní teplotu plynu. Pro ovládání osvětlení v místnosti s kotlem je použit jeden jednopólový spinač č.1 instalovaný v místnosti. Osvětlení ve venkovním prostoru je spínáno opět spinačem č.1 osazeným u vstupu do místnosti s kotlem. U vstupu do místnosti s kotlem je osazen i dvoupólový spinač, který spíná osvětlení v regulační stanici (střední i krajní vodič).v rozvaděči je instalována zásuvka 230V ovládaná spinačem. Ochrana zásuvky je provedena proudovým chráničem s vybavovacím proudem 30 ma. Instalace v místnosti s kotlem je také napojena z rozvaděče RRS. Kabely z rozvaděče jsou vedeny společným plastovým korýtkem 120/40mm. Na boční stěně v kotelně je instalována zásuvka pro napojení kotle. Zásuvka bude označena tabulkou "Pouze pro plynový kotel!" Provozní teplota plynu je regulována čidlem PT 100 instalovaným ve výstupním potrubí plynu. Zároveň s kotlem je v činnosti příslušné oběhové čerpadlo, které je součástí kotle. Přechod stěnou mezi místností s kotlem a regulační stanicí je řešen průchodkovou deskou s průchodkami JORK. V případě že dojde ke změně tlaku plynu proti nastavené hodnotě, je do chodu uveden bezpečnostní uzávěr (koncový spinač SQ1), který pomocí kontaktu příslušného relé v RRS-03B S53 přeruší napájení všech technologických obvodů kotelny. Obvody osvětlení zůstávají v provozu Rozváděče 4.01 Rozváděč Re Rozvaděčový pilíř je složen ze dvou plastových skříní a spodního koncovkového plastového podstavce. Skříně i podstavec jsou vyrobeny z materiálu LEXAN, který je tvarově i barevně stálý. Je samozhášecí, odolný proti kyselinám i zásadám a je stabilizovaný na UV záření. Koncovkový díl a skříně jsou navzájem sešroubovány a tvoří tak celý pilíř. Stěny a dveře skříní i kryty koncovkového prostoru jsou zpevněny svislými prolisy. Vrchní skříň má z přední strany dveře opatřené energetickým zámkem a prolisovaným výstražným trojúhelníkem s výstražným bleskem. Dveře skříně jsou jednokřídlové plastové zavěšené na dvou závěsech. Je možné je vyjmout pouze v odemčeném stavu. Otvor ve dveřích pro klíč je chráněn krytkou z plastu. Také zámek je z vnitřní strany dveří opatřen plastovým krytem. Spodní skříň je vybavena dveřmi zepředu i zezadu. Provedení dveří je stejné jako u skříně vrchní. Vnitřní konstrukce pro upevnění přístrojů je provedena z pokovené oceli. V horní skříni ( dále R1) je instalován hlavní jistič a elektroměr. Krycí deska je upravena na plombování. Spodní skříň ( dále R2) je rozdělena přepážkou na dva samostatné prostory. V přední plombovatelné části jsou osazeny svorky pro připojení přívodního kabelu a nožové pojistky. V zadní části, která je opět přístupná dveřmi jsou osazeny svorky pro připojení výstupního kabelu Tato část pilíře není plombovaná. Na zadní straně pilíře je osazen hlavní spinač regulační stanice Dodavatelem skříní je fy.madekop Vrbice. Skříně jsou vyrobeny v rozměrech : Podstavec má rozměry : šířka 480 mm šířka 480 mm výška 580 mm výška 600 mm hloubka 240 mm hloubka 240 mm Základní technické parametry typové označení rozváděče PP 9.25/1 rozměry šířka 480 mm

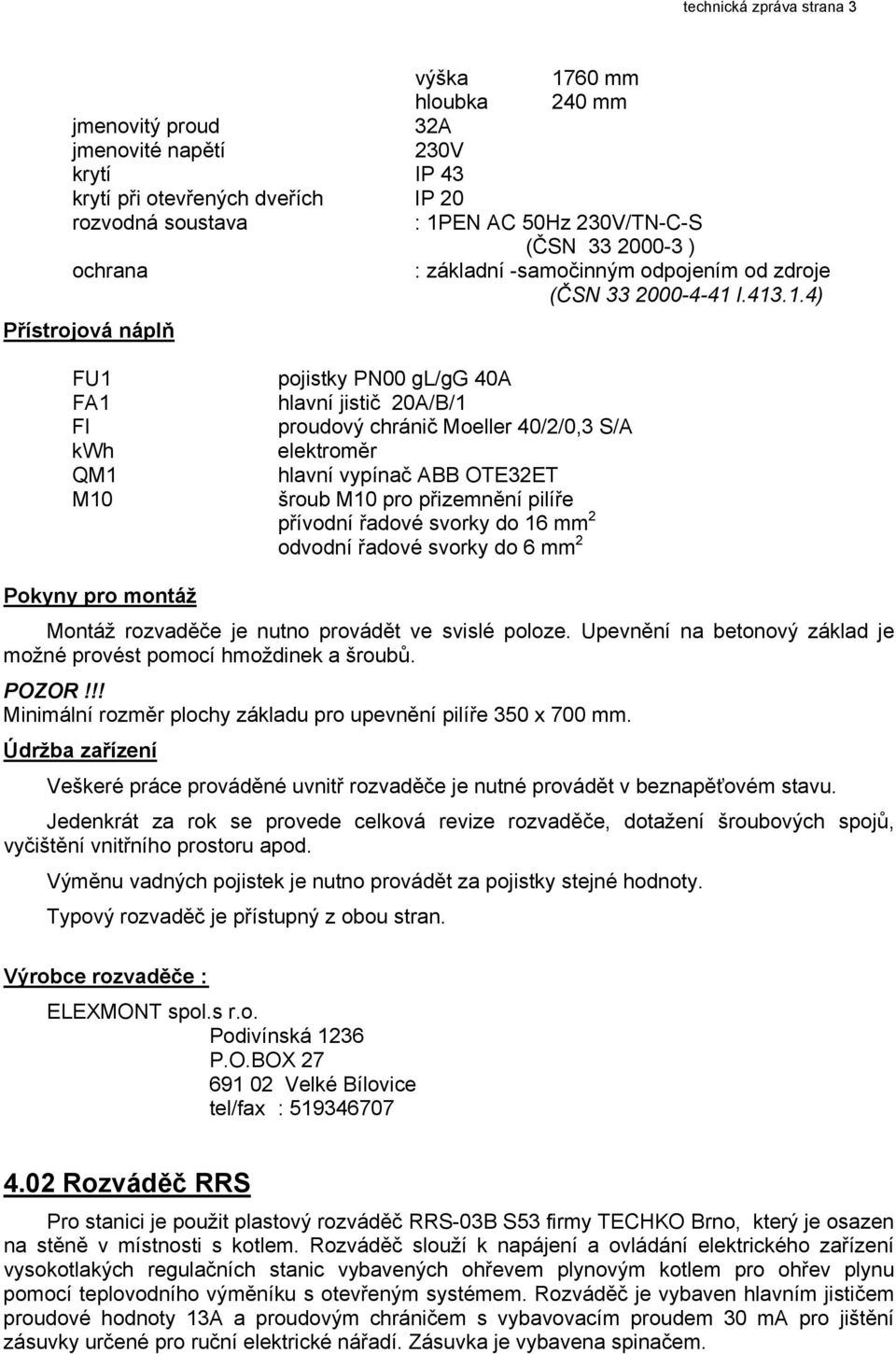

4 technická zpráva strana 3 výška 1760 mm hloubka 240 mm jmenovitý proud 32A jmenovité napětí 230V krytí IP 43 krytí při otevřených dveřích IP 20 rozvodná soustava : 1PEN AC 50Hz 230V/TN-C-S (ČSN ) ochrana : základní -samočinným odpojením od zdroje (ČSN l ) Přístrojová náplň FU1 FA1 FI kwh QM1 M10 pojistky PN00 gl/gg 40A hlavní jistič 20A/B/1 proudový chránič Moeller 40/2/0,3 S/A elektroměr hlavní vypínač ABB OTE32ET šroub M10 pro přizemnění pilíře přívodní řadové svorky do 16 mm 2 odvodní řadové svorky do 6 mm 2 Pokyny pro montáž Montáž rozvaděče je nutno provádět ve svislé poloze. Upevnění na betonový základ je možné provést pomocí hmoždinek a šroubů. POZOR!!! Minimální rozměr plochy základu pro upevnění pilíře 350 x 700 mm. Údržba zařízení Veškeré práce prováděné uvnitř rozvaděče je nutné provádět v beznapěťovém stavu. Jedenkrát za rok se provede celková revize rozvaděče, dotažení šroubových spojů, vyčištění vnitřního prostoru apod. Výměnu vadných pojistek je nutno provádět za pojistky stejné hodnoty. Typový rozvaděč je přístupný z obou stran. Výrobce rozvaděče : ELEXMONT spol.s r.o. Podivínská 1236 P.O.BOX Velké Bílovice tel/fax : Rozváděč RRS Pro stanici je použit plastový rozváděč RRS-03B S53 firmy TECHKO Brno, který je osazen na stěně v místnosti s kotlem. Rozváděč slouží k napájení a ovládání elektrického zařízení vysokotlakých regulačních stanic vybavených ohřevem plynovým kotlem pro ohřev plynu pomocí teplovodního výměníku s otevřeným systémem. Rozváděč je vybaven hlavním jističem proudové hodnoty 13A a proudovým chráničem s vybavovacím proudem 30 ma pro jištění zásuvky určené pro ruční elektrické nářadí. Zásuvka je vybavena spinačem.

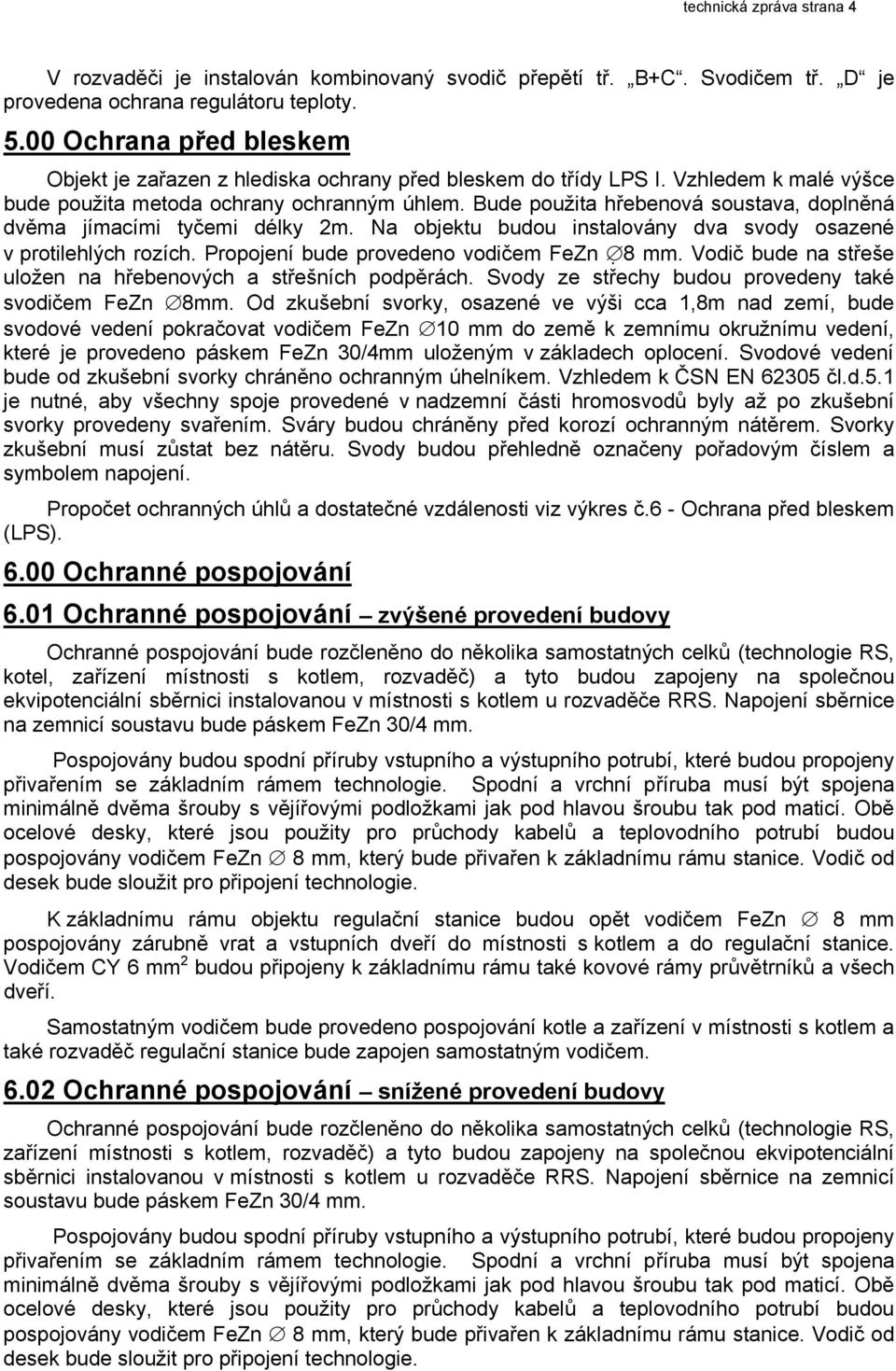

5 technická zpráva strana 4 V rozvaděči je instalován kombinovaný svodič přepětí tř. B+C. Svodičem tř. D je provedena ochrana regulátoru teploty Ochrana před bleskem Objekt je zařazen z hlediska ochrany před bleskem do třídy LPS I. Vzhledem k malé výšce bude použita metoda ochrany ochranným úhlem. Bude použita hřebenová soustava, doplněná dvěma jímacími tyčemi délky 2m. Na objektu budou instalovány dva svody osazené v protilehlých rozích. Propojení bude provedeno vodičem FeZn 8 mm. Vodič bude na střeše uložen na hřebenových a střešních podpěrách. Svody ze střechy budou provedeny také svodičem FeZn 8mm. Od zkušební svorky, osazené ve výši cca 1,8m nad zemí, bude svodové vedení pokračovat vodičem FeZn 10 mm do země k zemnímu okružnímu vedení, které je provedeno páskem FeZn 30/4mm uloženým v základech oplocení. Svodové vedení bude od zkušební svorky chráněno ochranným úhelníkem. Vzhledem k ČSN EN čl.d.5.1 je nutné, aby všechny spoje provedené v nadzemní části hromosvodů byly až po zkušební svorky provedeny svařením. Sváry budou chráněny před korozí ochranným nátěrem. Svorky zkušební musí zůstat bez nátěru. Svody budou přehledně označeny pořadovým číslem a symbolem napojení. Propočet ochranných úhlů a dostatečné vzdálenosti viz výkres č.6 - Ochrana před bleskem (LPS) Ochranné pospojování 6.01 Ochranné pospojování zvýšené provedení budovy Ochranné pospojování bude rozčleněno do několika samostatných celků (technologie RS, kotel, zařízení místnosti s kotlem, rozvaděč) a tyto budou zapojeny na společnou ekvipotenciální sběrnici instalovanou v místnosti s kotlem u rozvaděče RRS. Napojení sběrnice na zemnicí soustavu bude páskem FeZn 30/4 mm. Pospojovány budou spodní příruby vstupního a výstupního potrubí, které budou propojeny přivařením se základním rámem technologie. Spodní a vrchní příruba musí být spojena minimálně dvěma šrouby s vějířovými podložkami jak pod hlavou šroubu tak pod maticí. Obě ocelové desky, které jsou použity pro průchody kabelů a teplovodního potrubí budou pospojovány vodičem FeZn 8 mm, který bude přivařen k základnímu rámu stanice. Vodič od desek bude sloužit pro připojení technologie. K základnímu rámu objektu regulační stanice budou opět vodičem FeZn 8 mm pospojovány zárubně vrat a vstupních dveří do místnosti s kotlem a do regulační stanice. Vodičem CY 6 mm 2 budou připojeny k základnímu rámu také kovové rámy průvětrníků a všech dveří. Samostatným vodičem bude provedeno pospojování kotle a zařízení v místnosti s kotlem a také rozvaděč regulační stanice bude zapojen samostatným vodičem Ochranné pospojování snížené provedení budovy Ochranné pospojování bude rozčleněno do několika samostatných celků (technologie RS, zařízení místnosti s kotlem, rozvaděč) a tyto budou zapojeny na společnou ekvipotenciální sběrnici instalovanou v místnosti s kotlem u rozvaděče RRS. Napojení sběrnice na zemnicí soustavu bude páskem FeZn 30/4 mm. Pospojovány budou spodní příruby vstupního a výstupního potrubí, které budou propojeny přivařením se základním rámem technologie. Spodní a vrchní příruba musí být spojena minimálně dvěma šrouby s vějířovými podložkami jak pod hlavou šroubu tak pod maticí. Obě ocelové desky, které jsou použity pro průchody kabelů a teplovodního potrubí budou pospojovány vodičem FeZn 8 mm, který bude přivařen k základnímu rámu stanice. Vodič od desek bude sloužit pro připojení technologie.

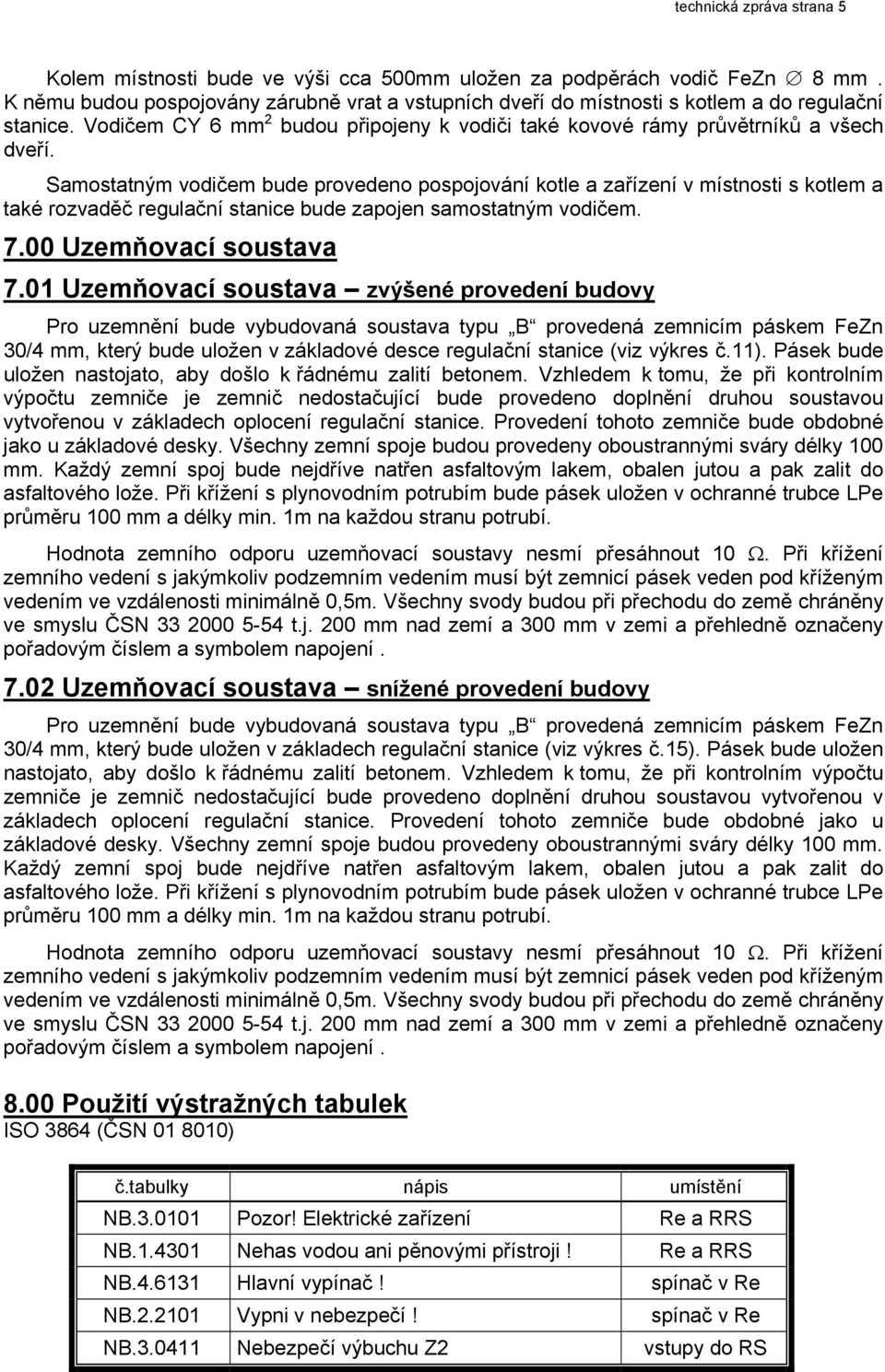

6 technická zpráva strana 5 Kolem místnosti bude ve výši cca 500mm uložen za podpěrách vodič FeZn 8 mm. K němu budou pospojovány zárubně vrat a vstupních dveří do místnosti s kotlem a do regulační stanice. Vodičem CY 6 mm 2 budou připojeny k vodiči také kovové rámy průvětrníků a všech dveří. Samostatným vodičem bude provedeno pospojování kotle a zařízení v místnosti s kotlem a také rozvaděč regulační stanice bude zapojen samostatným vodičem Uzemňovací soustava 7.01 Uzemňovací soustava zvýšené provedení budovy Pro uzemnění bude vybudovaná soustava typu B provedená zemnicím páskem FeZn 30/4 mm, který bude uložen v základové desce regulační stanice (viz výkres č.11). Pásek bude uložen nastojato, aby došlo k řádnému zalití betonem. Vzhledem k tomu, že při kontrolním výpočtu zemniče je zemnič nedostačující bude provedeno doplnění druhou soustavou vytvořenou v základech oplocení regulační stanice. Provedení tohoto zemniče bude obdobné jako u základové desky. Všechny zemní spoje budou provedeny oboustrannými sváry délky 100 mm. Každý zemní spoj bude nejdříve natřen asfaltovým lakem, obalen jutou a pak zalit do asfaltového lože. Při křížení s plynovodním potrubím bude pásek uložen v ochranné trubce LPe průměru 100 mm a délky min. 1m na každou stranu potrubí. Hodnota zemního odporu uzemňovací soustavy nesmí přesáhnout 10 Ω. Při křížení zemního vedení s jakýmkoliv podzemním vedením musí být zemnicí pásek veden pod kříženým vedením ve vzdálenosti minimálně 0,5m. Všechny svody budou při přechodu do země chráněny ve smyslu ČSN t.j. 200 mm nad zemí a 300 mm v zemi a přehledně označeny pořadovým číslem a symbolem napojení Uzemňovací soustava snížené provedení budovy Pro uzemnění bude vybudovaná soustava typu B provedená zemnicím páskem FeZn 30/4 mm, který bude uložen v základech regulační stanice (viz výkres č.15). Pásek bude uložen nastojato, aby došlo k řádnému zalití betonem. Vzhledem k tomu, že při kontrolním výpočtu zemniče je zemnič nedostačující bude provedeno doplnění druhou soustavou vytvořenou v základech oplocení regulační stanice. Provedení tohoto zemniče bude obdobné jako u základové desky. Všechny zemní spoje budou provedeny oboustrannými sváry délky 100 mm. Každý zemní spoj bude nejdříve natřen asfaltovým lakem, obalen jutou a pak zalit do asfaltového lože. Při křížení s plynovodním potrubím bude pásek uložen v ochranné trubce LPe průměru 100 mm a délky min. 1m na každou stranu potrubí. Hodnota zemního odporu uzemňovací soustavy nesmí přesáhnout 10 Ω. Při křížení zemního vedení s jakýmkoliv podzemním vedením musí být zemnicí pásek veden pod kříženým vedením ve vzdálenosti minimálně 0,5m. Všechny svody budou při přechodu do země chráněny ve smyslu ČSN t.j. 200 mm nad zemí a 300 mm v zemi a přehledně označeny pořadovým číslem a symbolem napojení Použití výstražných tabulek ISO 3864 (ČSN ) č.tabulky nápis umístění NB Pozor! Elektrické zařízení Re a RRS NB Nehas vodou ani pěnovými přístroji! Re a RRS NB Hlavní vypínač! spínač v Re NB Vypni v nebezpečí! spínač v Re NB Nebezpečí výbuchu Z2 vstupy do RS

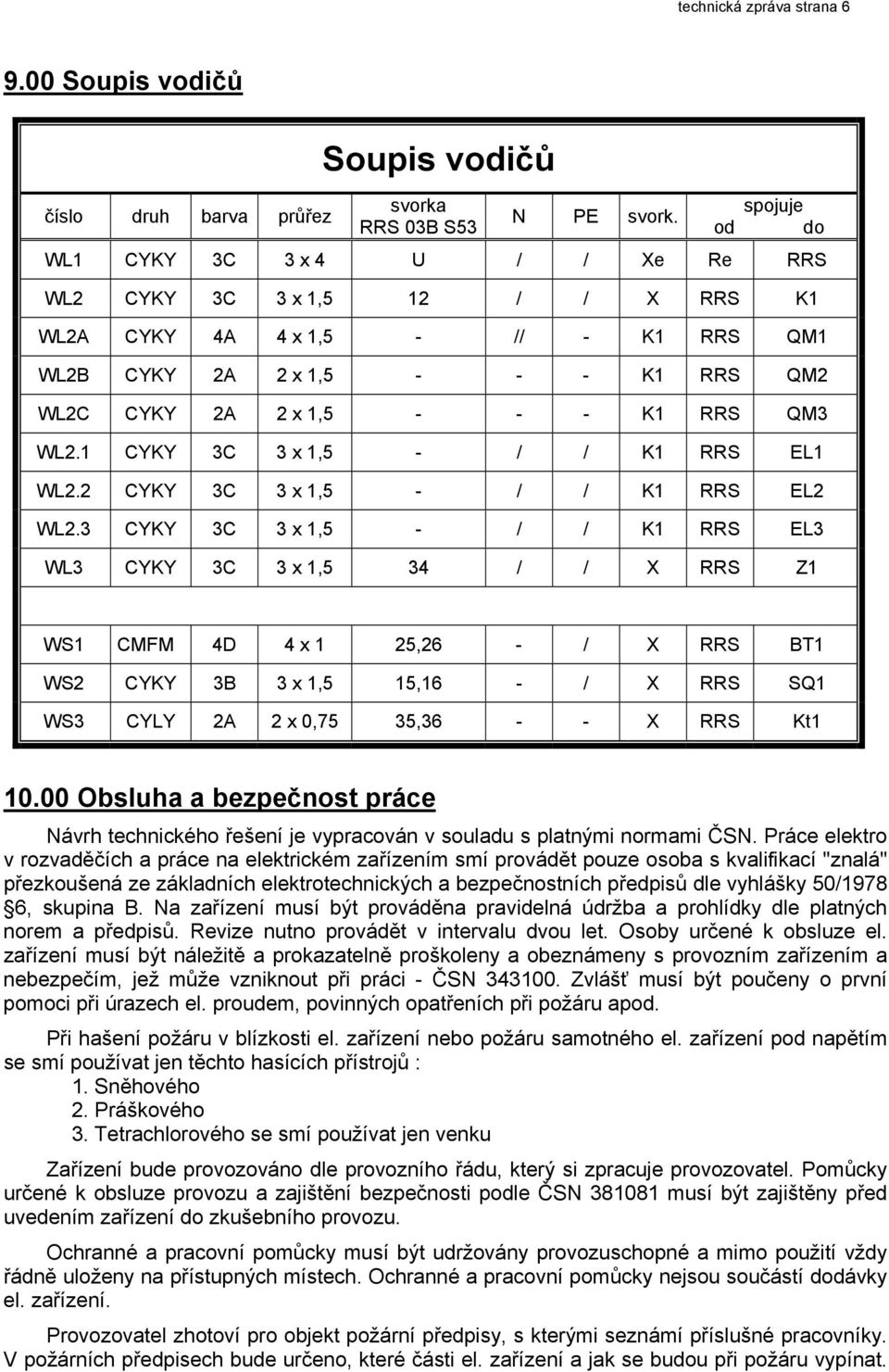

7 technická zpráva strana Soupis vodičů číslo druh barva průřez Soupis vodičů svorka RRS 03B S53 N PE svork. spojuje od do WL1 CYKY 3C 3 x 4 U / / Xe Re RRS WL2 CYKY 3C 3 x 1,5 12 / / X RRS K1 WL2A CYKY 4A 4 x 1,5 - // - K1 RRS QM1 WL2B CYKY 2A 2 x 1, K1 RRS QM2 WL2C CYKY 2A 2 x 1, K1 RRS QM3 WL2.1 CYKY 3C 3 x 1,5 - / / K1 RRS EL1 WL2.2 CYKY 3C 3 x 1,5 - / / K1 RRS EL2 WL2.3 CYKY 3C 3 x 1,5 - / / K1 RRS EL3 WL3 CYKY 3C 3 x 1,5 34 / / X RRS Z1 WS1 CMFM 4D 4 x 1 25,26 - / X RRS BT1 WS2 CYKY 3B 3 x 1,5 15,16 - / X RRS SQ1 WS3 CYLY 2A 2 x 0,75 35, X RRS Kt Obsluha a bezpečnost práce Návrh technického řešení je vypracován v souladu s platnými normami ČSN. Práce elektro v rozvaděčích a práce na elektrickém zařízením smí provádět pouze osoba s kvalifikací "znalá" přezkoušená ze základních elektrotechnických a bezpečnostních předpisů dle vyhlášky 50/1978 6, skupina B. Na zařízení musí být prováděna pravidelná údržba a prohlídky dle platných norem a předpisů. Revize nutno provádět v intervalu dvou let. Osoby určené k obsluze el. zařízení musí být náležitě a prokazatelně proškoleny a obeznámeny s provozním zařízením a nebezpečím, jež může vzniknout při práci - ČSN Zvlášť musí být poučeny o první pomoci při úrazech el. proudem, povinných opatřeních při požáru apod. Při hašení požáru v blízkosti el. zařízení nebo požáru samotného el. zařízení pod napětím se smí používat jen těchto hasících přístrojů : 1. Sněhového 2. Práškového 3. Tetrachlorového se smí používat jen venku Zařízení bude provozováno dle provozního řádu, který si zpracuje provozovatel. Pomůcky určené k obsluze provozu a zajištění bezpečnosti podle ČSN musí být zajištěny před uvedením zařízení do zkušebního provozu. Ochranné a pracovní pomůcky musí být udržovány provozuschopné a mimo použití vždy řádně uloženy na přístupných místech. Ochranné a pracovní pomůcky nejsou součástí dodávky el. zařízení. Provozovatel zhotoví pro objekt požární předpisy, s kterými seznámí příslušné pracovníky. V požárních předpisech bude určeno, které části el. zařízení a jak se budou při požáru vypínat.

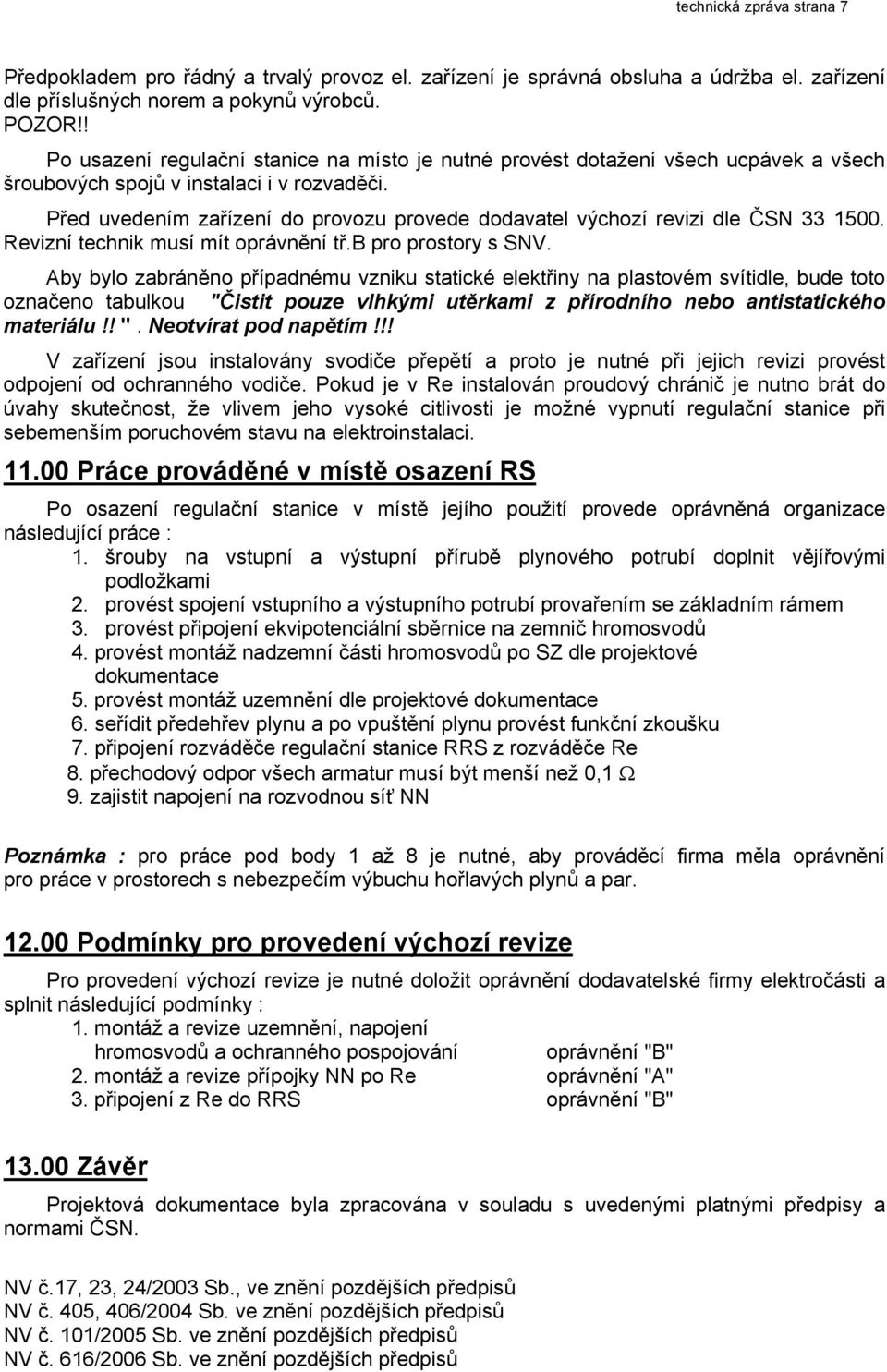

8 technická zpráva strana 7 Předpokladem pro řádný a trvalý provoz el. zařízení je správná obsluha a údržba el. zařízení dle příslušných norem a pokynů výrobců. POZOR!! Po usazení regulační stanice na místo je nutné provést dotažení všech ucpávek a všech šroubových spojů v instalaci i v rozvaděči. Před uvedením zařízení do provozu provede dodavatel výchozí revizi dle ČSN Revizní technik musí mít oprávnění tř.b pro prostory s SNV. Aby bylo zabráněno případnému vzniku statické elektřiny na plastovém svítidle, bude toto označeno tabulkou "Čistit pouze vlhkými utěrkami z přírodního nebo antistatického materiálu!! ". Neotvírat pod napětím!!! V zařízení jsou instalovány svodiče přepětí a proto je nutné při jejich revizi provést odpojení od ochranného vodiče. Pokud je v Re instalován proudový chránič je nutno brát do úvahy skutečnost, že vlivem jeho vysoké citlivosti je možné vypnutí regulační stanice při sebemenším poruchovém stavu na elektroinstalaci Práce prováděné v místě osazení RS Po osazení regulační stanice v místě jejího použití provede oprávněná organizace následující práce : 1. šrouby na vstupní a výstupní přírubě plynového potrubí doplnit vějířovými podložkami 2. provést spojení vstupního a výstupního potrubí provařením se základním rámem 3. provést připojení ekvipotenciální sběrnice na zemnič hromosvodů 4. provést montáž nadzemní části hromosvodů po SZ dle projektové dokumentace 5. provést montáž uzemnění dle projektové dokumentace 6. seřídit předehřev plynu a po vpuštění plynu provést funkční zkoušku 7. připojení rozváděče regulační stanice RRS z rozváděče Re 8. přechodový odpor všech armatur musí být menší než 0,1 Ω 9. zajistit napojení na rozvodnou síť NN Poznámka : pro práce pod body 1 až 8 je nutné, aby prováděcí firma měla oprávnění pro práce v prostorech s nebezpečím výbuchu hořlavých plynů a par Podmínky pro provedení výchozí revize Pro provedení výchozí revize je nutné doložit oprávnění dodavatelské firmy elektročásti a splnit následující podmínky : 1. montáž a revize uzemnění, napojení hromosvodů a ochranného pospojování oprávnění "B" 2. montáž a revize přípojky NN po Re oprávnění "A" 3. připojení z Re do RRS oprávnění "B" Závěr Projektová dokumentace byla zpracována v souladu s uvedenými platnými předpisy a normami ČSN. NV č.17, 23, 24/2003 Sb., ve znění pozdějších předpisů NV č. 405, 406/2004 Sb. ve znění pozdějších předpisů NV č. 101/2005 Sb. ve znění pozdějších předpisů NV č. 616/2006 Sb. ve znění pozdějších předpisů

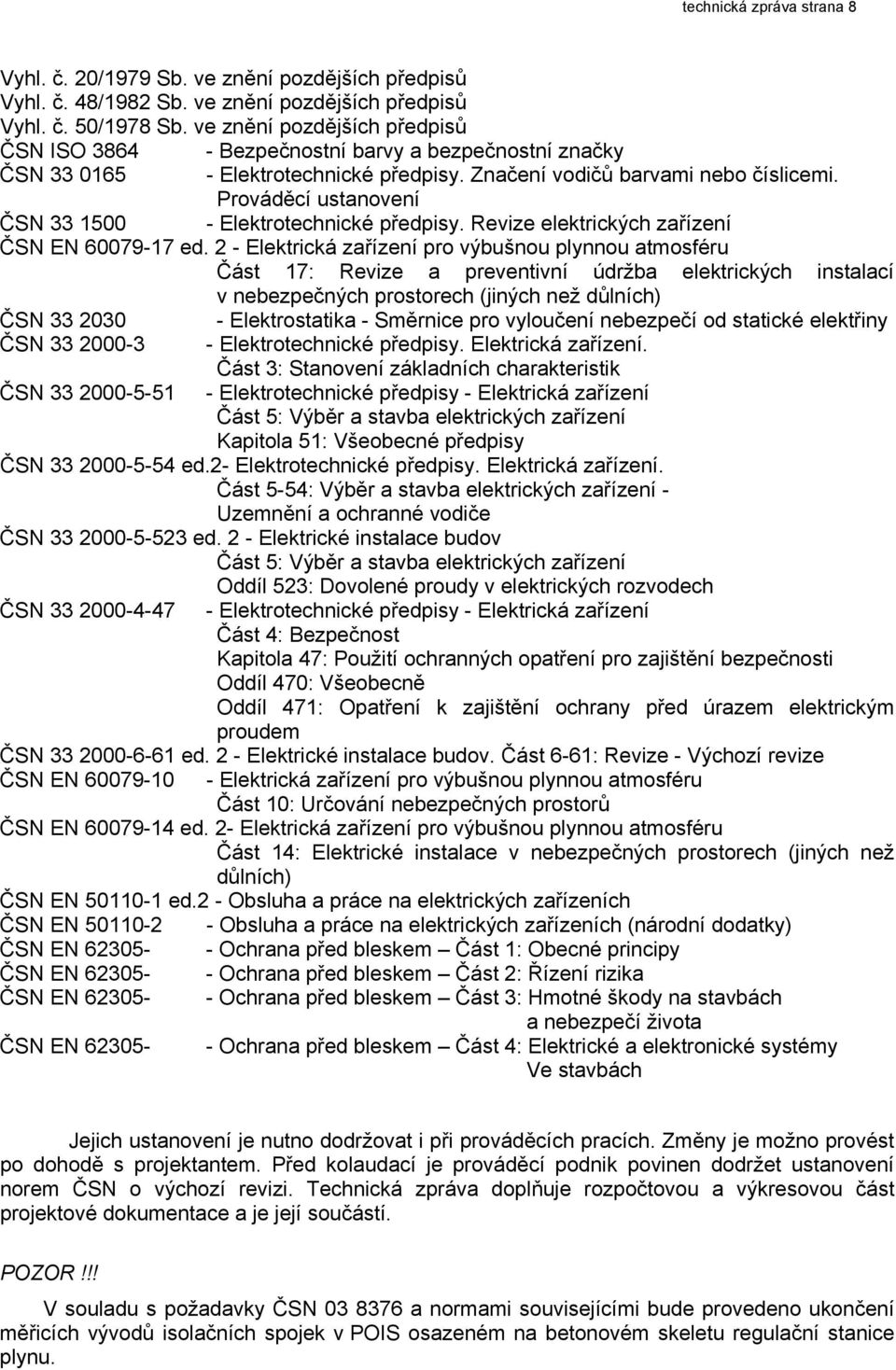

9 technická zpráva strana 8 Vyhl. č. 20/1979 Sb. ve znění pozdějších předpisů Vyhl. č. 48/1982 Sb. ve znění pozdějších předpisů Vyhl. č. 50/1978 Sb. ve znění pozdějších předpisů ČSN ISO Bezpečnostní barvy a bezpečnostní značky ČSN Elektrotechnické předpisy. Značení vodičů barvami nebo číslicemi. Prováděcí ustanovení ČSN Elektrotechnické předpisy. Revize elektrických zařízení ČSN EN ed. 2 - Elektrická zařízení pro výbušnou plynnou atmosféru Část 17: Revize a preventivní údržba elektrických instalací v nebezpečných prostorech (jiných než důlních) ČSN Elektrostatika - Směrnice pro vyloučení nebezpečí od statické elektřiny ČSN Elektrotechnické předpisy. Elektrická zařízení. ČSN Část 3: Stanovení základních charakteristik - Elektrotechnické předpisy - Elektrická zařízení Část 5: Výběr a stavba elektrických zařízení Kapitola 51: Všeobecné předpisy ČSN ed.2- Elektrotechnické předpisy. Elektrická zařízení. Část 5-54: Výběr a stavba elektrických zařízení - Uzemnění a ochranné vodiče ČSN ed. 2 - Elektrické instalace budov Část 5: Výběr a stavba elektrických zařízení Oddíl 523: Dovolené proudy v elektrických rozvodech ČSN Elektrotechnické předpisy - Elektrická zařízení Část 4: Bezpečnost Kapitola 47: Použití ochranných opatření pro zajištění bezpečnosti Oddíl 470: Všeobecně Oddíl 471: Opatření k zajištění ochrany před úrazem elektrickým proudem ČSN ed. 2 - Elektrické instalace budov. Část 6-61: Revize - Výchozí revize ČSN EN Elektrická zařízení pro výbušnou plynnou atmosféru Část 10: Určování nebezpečných prostorů ČSN EN ed. 2- Elektrická zařízení pro výbušnou plynnou atmosféru Část 14: Elektrické instalace v nebezpečných prostorech (jiných než důlních) ČSN EN ed.2 - Obsluha a práce na elektrických zařízeních ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN Obsluha a práce na elektrických zařízeních (národní dodatky) - Ochrana před bleskem Část 1: Obecné principy - Ochrana před bleskem Část 2: Řízení rizika - Ochrana před bleskem Část 3: Hmotné škody na stavbách a nebezpečí života - Ochrana před bleskem Část 4: Elektrické a elektronické systémy Ve stavbách Jejich ustanovení je nutno dodržovat i při prováděcích pracích. Změny je možno provést po dohodě s projektantem. Před kolaudací je prováděcí podnik povinen dodržet ustanovení norem ČSN o výchozí revizi. Technická zpráva doplňuje rozpočtovou a výkresovou část projektové dokumentace a je její součástí. POZOR!!! V souladu s požadavky ČSN a normami souvisejícími bude provedeno ukončení měřicích vývodů isolačních spojek v POIS osazeném na betonovém skeletu regulační stanice plynu.

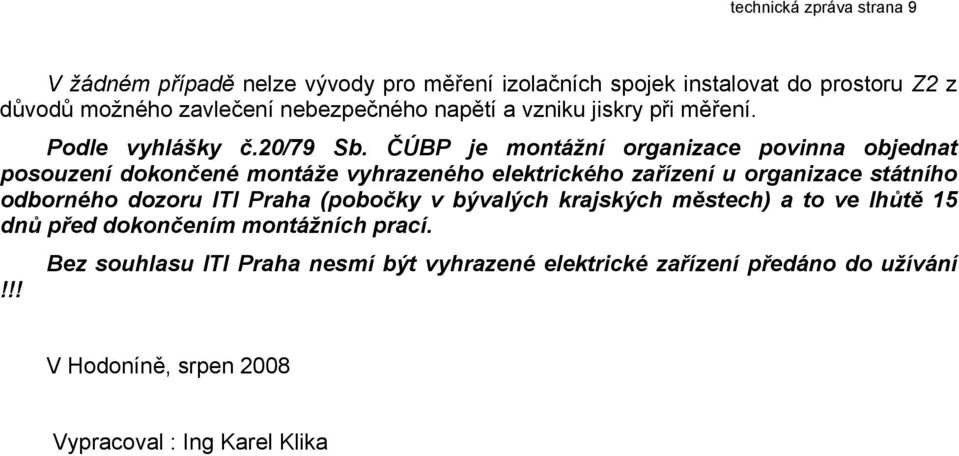

10 technická zpráva strana 9 V žádném případě nelze vývody pro měření izolačních spojek instalovat do prostoru Z2 z důvodů možného zavlečení nebezpečného napětí a vzniku jiskry při měření. Podle vyhlášky č.20/79 Sb. ČÚBP je montážní organizace povinna objednat posouzení dokončené montáže vyhrazeného elektrického zařízení u organizace státního odborného dozoru ITI Praha (pobočky v bývalých krajských městech) a to ve lhůtě 15 dnů před dokončením montážních prací. Bez souhlasu ITI Praha nesmí být vyhrazené elektrické zařízení předáno do užívání!!! V Hodoníně, srpen 2008 Vypracoval : Ing Karel Klika

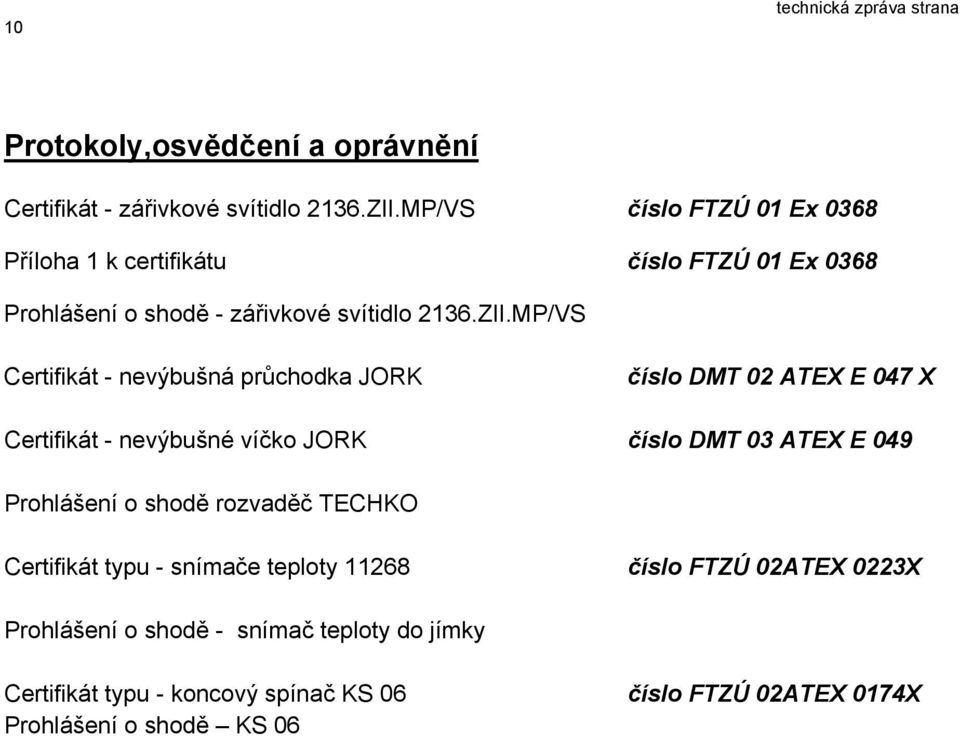

11 10 technická zpráva strana Protokoly,osvědčení a oprávnění Certifikát - zářivkové svítidlo 2136.ZII.MP/VS číslo FTZÚ 01 Ex 0368 Příloha 1 k certifikátu číslo FTZÚ 01 Ex 0368 Prohlášení o shodě - zářivkové svítidlo 2136.ZII.MP/VS Certifikát - nevýbušná průchodka JORK číslo DMT 02 ATEX E 047 X Certifikát - nevýbušné víčko JORK číslo DMT 03 ATEX E 049 Prohlášení o shodě rozvaděč TECHKO Certifikát typu - snímače teploty číslo FTZÚ 02ATEX 0223X Prohlášení o shodě - snímač teploty do jímky Certifikát typu - koncový spínač KS 06 Prohlášení o shodě KS 06 číslo FTZÚ 02ATEX 0174X
