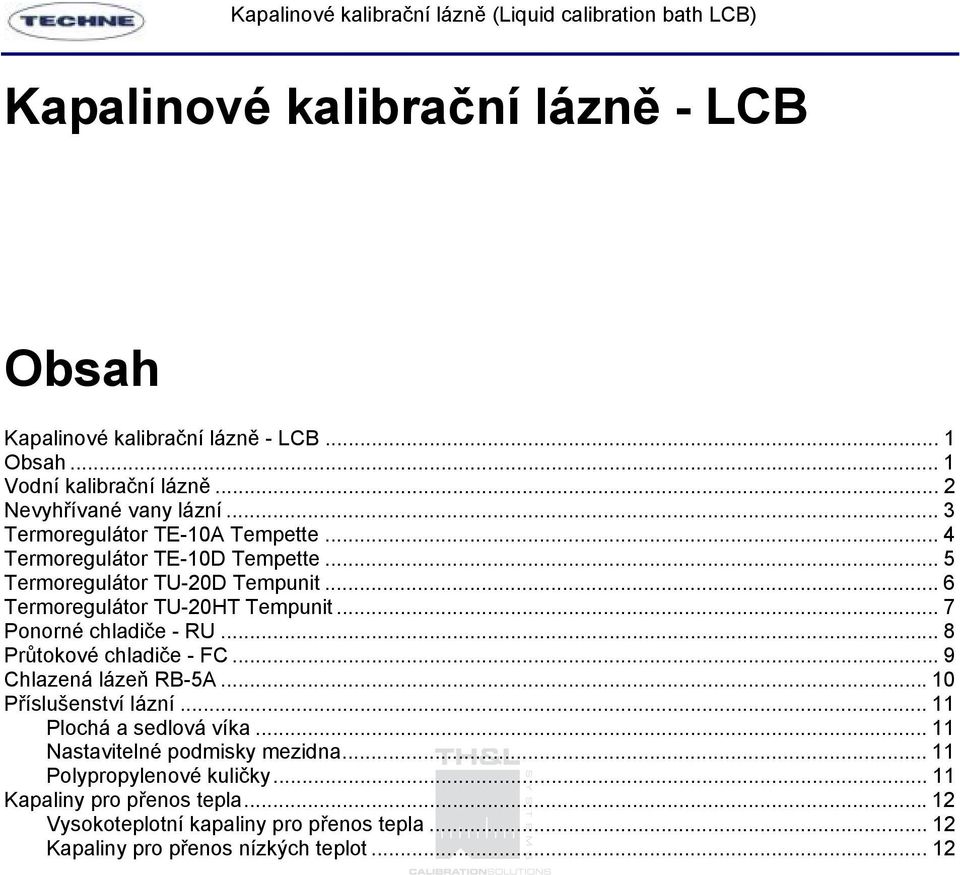

1 Kapalinové kalibrační lázně - LCB Obsah Kapalinové kalibrační lázně - LCB... 1 Obsah... 1 Vodní kalibrační lázně... 2 Nevyhřívané vany lázní... 3 Termoregulátor TE-10A Tempette... 4 Termoregulátor TE-10D Tempette... 5 Termoregulátor TU-20D Tempunit... 6 Termoregulátor TU-20HT Tempunit... 7 Ponorné chladiče - RU... 8 Průtokové chladiče - FC...9 Chlazená lázeň RB-5A...10 Příslušenství lázní Plochá a sedlová víka Nastavitelné podmisky mezidna Polypropylenové kuličky Kapaliny pro přenos tepla...12 Vysokoteplotní kapaliny pro přenos tepla Kapaliny pro přenos nízkých teplot... 12

2 Vodní kalibrační lázně Vodní kalibrační lázně Water Calibration Baths si můžete složit podle vašich potřeb z několika částí: 1. Nejdřív si vyberte nerezovou nádobu nevyhřívané lázně s vhodným objemem, například 26 litrů. 2. Potom přidejte termoregulátor vhodný pro požadovaný rozsah teplot. Například pro teploty od -40 C do 120 C digitální termoregulátor TE-10D Tempette. 3. Vyberte si potřebné příslušenství, například ploché nebo sedlové víko, která jsou k dispozici pro všechny velikosti nádob. 4. Pro teploty nižší než teplota okolí je nutné k lázni přidat chladicí agregát. Firma Techne doporučuje použít ponorný nebo průtokový chladič pro teploty až -35 C. Například RU-200 může teplotu snížit až na -20 C. Pro teploty o 5 C nižší než teplota okolí je také možné použít chladicí spirálu ochlazovanou vodou. Ukázková sestava je složena z těchto částí: FBATH26 FTE10DDC FFLAT18 FRU2D B-26 nerezová vana s objemem 26 litrů TE-10D, digitální termoregulátor ploché víko pro 18 a 26litrové vany RU-200 chladič (dip cooler) Poznámka: tento katalogový list vznikl překladem původního katalogového listu výrobce a je doplněn původními ilustracemi a není tudíž původním dokumentem. Výrobce nenese odpovědnost za jeho úpravu. Tu si můžete vyžádat u vašeho dodavatele.

3 Nevyhřívané vany lázní Nádoby lázní jsou konstruovány pro použití termoregulační jednotky Tempette nebo Tempunit. Pro zvýšení bezpečnosti jsou součástí těchto lázní i držadla. Všechny lázně mají vnější kryt z vypalovaného smaltu a jsou dodávány s montážním můstkem pro nasazení termoregulátoru. Čtyři kapacity van: 8, 12, 18 a 26 litrů Nerezová konstrukce Vnitřní bezešvá vložka z nerezové oceli se snadno čistí Robustní kryt zabraňující vyšplíchnutí Držadlo pro přenášení Maximální pracovní teplota 200 C Na všechny modely je standardně záruka 3 roky 48 litrů 48litrový objem Svařovaná konstrukce Všechny ponořené části jsou vyrobeny z nerezové oceli Robustní kryt zabraňující vyšplíchnutí Maximální pracovní teplota 200 C Objem v litrech Rozměry délka (mm) šířka (mm) výška (mm) Vnitřní rozměry délka (mm) šířka (mm) výška (mm) Max hloubka od horního okraje k hladině (mm) Pracovní délka pro termoregulátor (mm) Pracovní hloubka - max/min (mm) 130/ / / / /224 Pracovní objem - max/min (litry) 8,0/6,0 11,6/8,4 18,0/13,2 26,0/20,5 48,5/42,5 Přepravní hmotnost (kg) 5,5 kg 6,1 kg 7,5 kg 9,5 kg 14,6 kg FBATH08 FBATH12 FBATH18 FBATH26 FBATH48 B 8 lázeň z nerezové oceli, objem 8 litrů B-12 lázeň z nerezové oceli, objem 12 litrů B-18 lázeň z nerezové oceli, objem 18 litrů B-26 lázeň z nerezové oceli, objem 26 litrů B-48 lázeň z nerezové oceli, objem 48 litrů Viz:

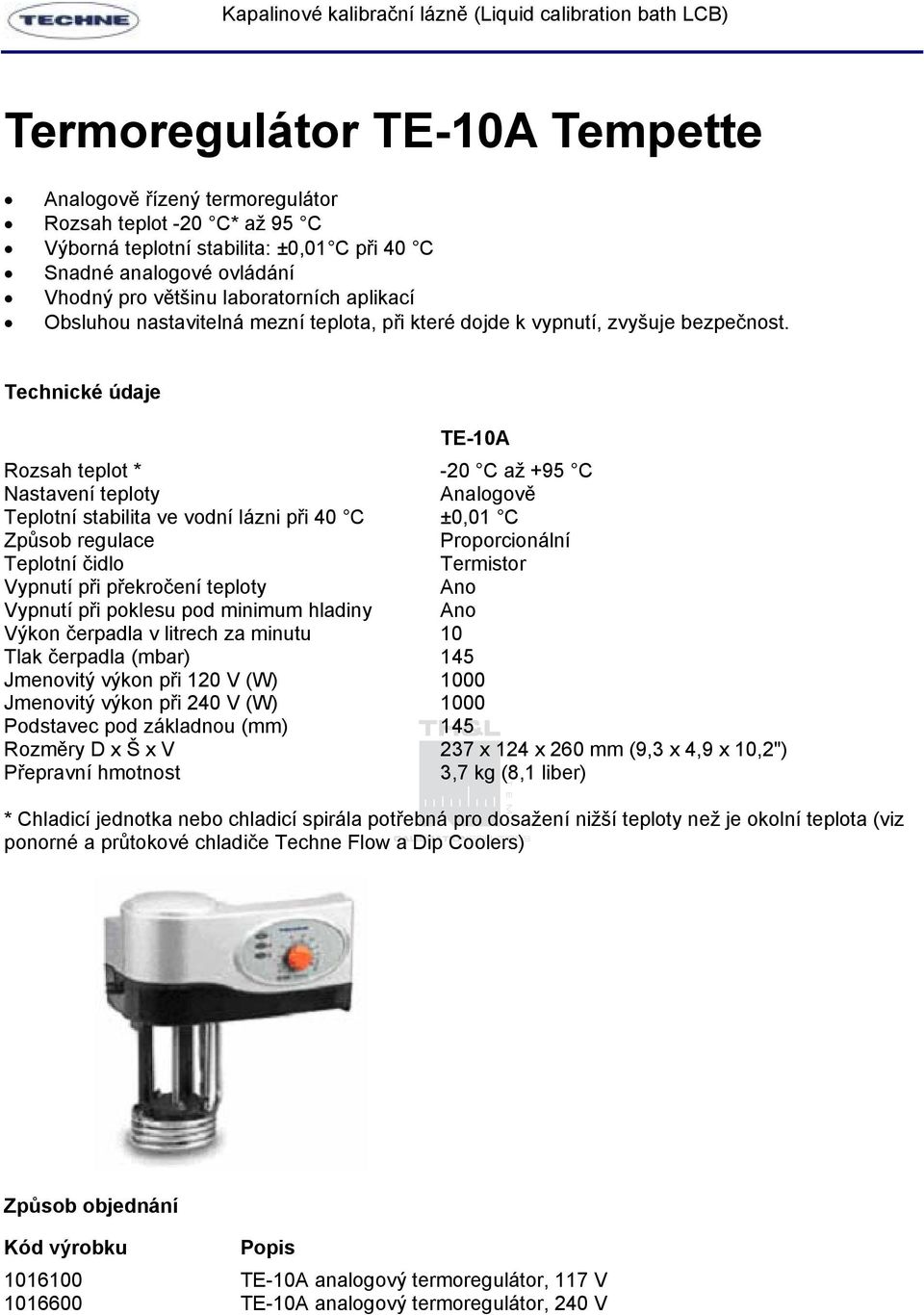

4 Termoregulátor TE-10A Tempette Analogově řízený termoregulátor Rozsah teplot -20 C* až 95 C Výborná teplotní stabilita: ±0,01 C při 40 C Snadné analogové ovládání Vhodný pro většinu laboratorních aplikací Obsluhou nastavitelná mezní teplota, při které dojde k vypnutí, zvyšuje bezpečnost. TE-10A Rozsah teplot * -20 C až +95 C Nastavení teploty Analogově Teplotní stabilita ve vodní lázni při 40 C ±0,01 C Způsob regulace Proporcionální Teplotní čidlo Termistor Vypnutí při překročení teploty Ano Vypnutí při poklesu pod minimum hladiny Ano Výkon čerpadla v litrech za minutu 10 Tlak čerpadla (mbar) 145 Jmenovitý výkon při 120 V (W) 1000 Jmenovitý výkon při 240 V (W) 1000 Podstavec pod základnou (mm) 145 Rozměry D x Š x V 237 x 124 x 260 mm (9,3 x 4,9 x 10,2") Přepravní hmotnost 3,7 kg (8,1 liber) * Chladicí jednotka nebo chladicí spirála potřebná pro dosažení nižší teploty než je okolní teplota (viz ponorné a průtokové chladiče Techne Flow a Dip Coolers) Způsob objednání TE-10A analogový termoregulátor, 117 V TE-10A analogový termoregulátor, 240 V

5 Termoregulátor TE-10D Tempette Digitálně řízený termoregulátor Rozsah teplot 40 C* až 120 C Výborná teplotní stabilita: ±0,01 C při 40 C 4-místné digitální nastavení teploty na jasném LED displeji Vhodný pro většinu laboratorních aplikací Obsluhou nastavitelná mezní teplota, při které dojde k vypnutí Vypnutí při poklesu hladiny pod minimum jako standardní příslušenství TE-10D Rozsah teplot * 40 C až 120 C Nastavení teploty Digitálně Teplotní stabilita ve vodní lázni při 40 C ±0,01 C Způsob regulace PID Teplotní čidlo PRT platinový odporový teploměr (OT) Nastavitelná mezní teplota pro vypnutí Ano Vypnutí při poklesu pod minimum hladiny Ano Výkon čerpadla v litrech za minutu 10 Tlak čerpadla (mbar) 145 Jmenovitý výkon při 120 V (W) 1000 Jmenovitý výkon při 240 V (W) 1000 Podstavec pod základnou (mm) 145 (5,7 ) Rozměry D x Š x V 237 x 124 x 260 mm (9,3 x 4,9 x 10,2") Přepravní hmotnost 3,9 kg (8,6 liber) * Chladicí jednotka nebo chladicí spirála potřebná pro dosažení nižší teploty než je okolní teplota (viz ponorné a průtokové chladiče Techne Flow a Dip Coolers) Způsob objednání TE-10D digitální termoregulátor, 117 V TE-10D digitální termoregulátor, 240 V

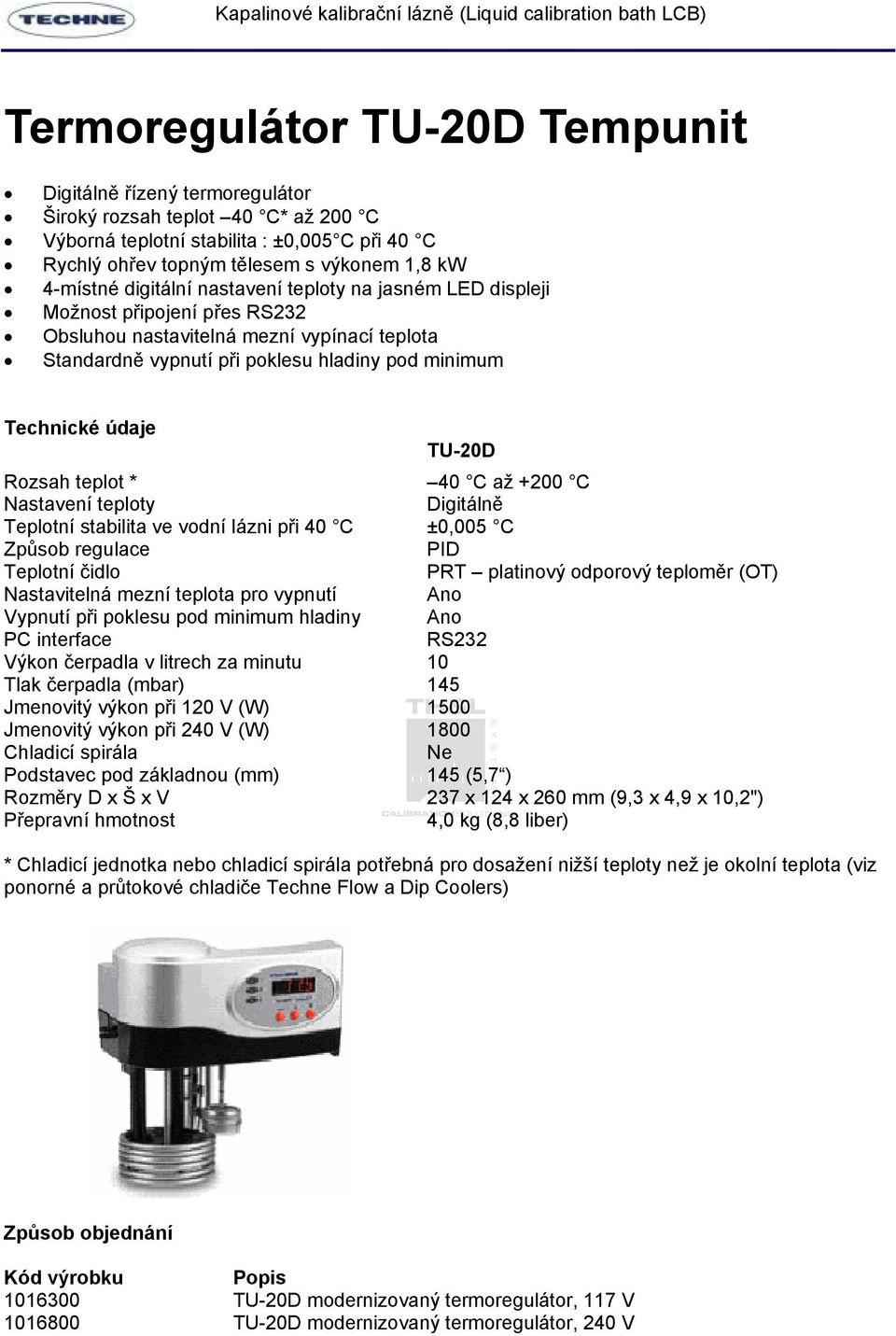

6 Termoregulátor TU-20D Tempunit Digitálně řízený termoregulátor Široký rozsah teplot 40 C* až 200 C Výborná teplotní stabilita : ±0,005 C při 40 C Rychlý ohřev topným tělesem s výkonem 1,8 kw 4-místné digitální nastavení teploty na jasném LED displeji Možnost připojení přes RS232 Obsluhou nastavitelná mezní vypínací teplota Standardně vypnutí při poklesu hladiny pod minimum TU-20D Rozsah teplot * 40 C až +200 C Nastavení teploty Digitálně Teplotní stabilita ve vodní lázni při 40 C ±0,005 C Způsob regulace PID Teplotní čidlo PRT platinový odporový teploměr (OT) Nastavitelná mezní teplota pro vypnutí Ano Vypnutí při poklesu pod minimum hladiny Ano PC interface RS232 Výkon čerpadla v litrech za minutu 10 Tlak čerpadla (mbar) 145 Jmenovitý výkon při 120 V (W) 1500 Jmenovitý výkon při 240 V (W) 1800 Chladicí spirála Ne Podstavec pod základnou (mm) 145 (5,7 ) Rozměry D x Š x V 237 x 124 x 260 mm (9,3 x 4,9 x 10,2") Přepravní hmotnost 4,0 kg (8,8 liber) * Chladicí jednotka nebo chladicí spirála potřebná pro dosažení nižší teploty než je okolní teplota (viz ponorné a průtokové chladiče Techne Flow a Dip Coolers) Způsob objednání TU-20D modernizovaný termoregulátor, 117 V TU-20D modernizovaný termoregulátor, 240 V

7 Termoregulátor TU-20HT Tempunit Digitálně řízený termoregulátor Široký rozsah teplot 40 C* až 250 C Výborná teplotní stabilita: ±0,005 C při 40 C Rychlý ohřev topným tělesem s výkonem 1,8 kw 4-místné digitální nastavení teploty na jasném LED displeji Možnost připojení přes RS232 se software TechneWorks Obsluhou nastavitelná mezní vypínací teplota s akustickým alarmem Standardně vypnutí při poklesu hladiny pod minimum Důmyslné zařízení Tempunit pokrývá široký rozsah teplot 40 C* až 250 C. Teplota se zobrazuje digitálně na 4-místném jasném LED displeji. Ohřev je díky výkonu topení 1,8 kw rychlý. Standardně je dodávané rozhraní RS232 se software TechneWorks a propojovacími kabely. Obsluha může nastavit mezní teplotu, při jejímž překročení dojde k vypnutí a spuštění akustické návěsti alarmu. Standardem je i vypnutí při poklesu hladiny pod minimum. TU-20HT Rozsah teplot * 40 C až +250 C Nastavení teploty Digitálně Teplotní stabilita ve vodní lázni při 40 C ±0,005 C Způsob regulace PID Teplotní čidlo PRT platinový odporový teploměr Nastavitelná mezní teplota pro vypnutí Ano Vypnutí při poklesu hladiny pod minimum Ano PC interface RS232 Výkon čerpadla v litrech za minutu Pouze interní cirkulace Tlak čerpadla (mbar) Jmenovitý výkon při 120 V (W) 1500 Jmenovitý výkon při 240 V (W) 1800 Chladicí spirála Volitelná výbava Podstavec pod základnou (mm) 145 (5,7 ) Rozměry D x Š x V 237 x 124 x 260 mm (9,3 x 4,9 x 10,2") Přepravní hmotnost 4,0 kg (8,8 liber) * Chladicí jednotka nebo chladicí spirála potřebná pro dosažení nižší teploty než je okolní teplota (viz ponorné a průtokové chladiče Techne Flow a Dip Coolers) Způsob objednání TU-20HT moderní vysokoteplotní termoregulátor, 117 V TU-20HT moderní vysokoteplotní termoregulátor, 240 V

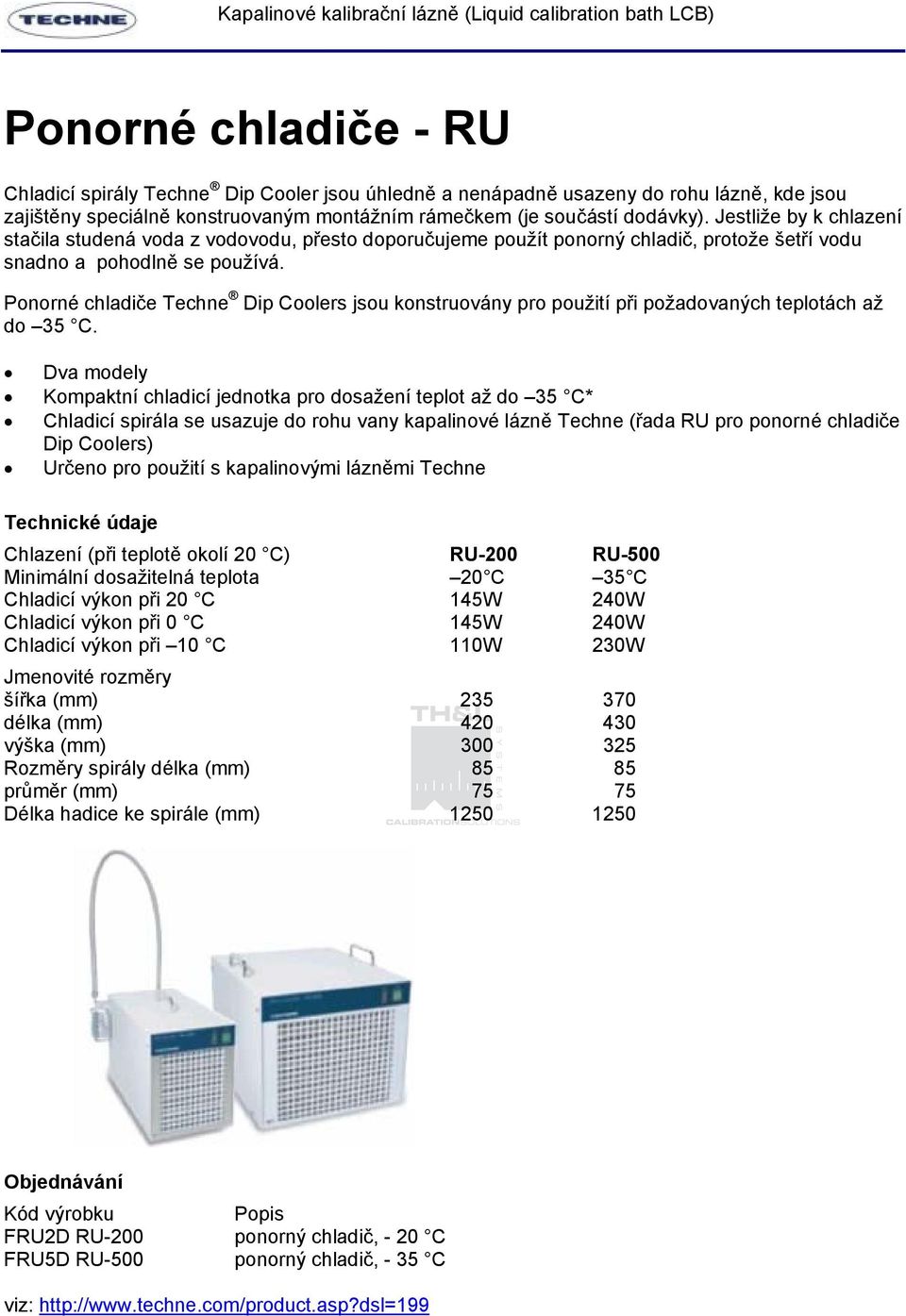

8 Ponorné chladiče - RU Chladicí spirály Techne Dip Cooler jsou úhledně a nenápadně usazeny do rohu lázně, kde jsou zajištěny speciálně konstruovaným montážním rámečkem (je součástí dodávky). Jestliže by k chlazení stačila studená voda z vodovodu, přesto doporučujeme použít ponorný chladič, protože šetří vodu snadno a pohodlně se používá. Ponorné chladiče Techne Dip Coolers jsou konstruovány pro použití při požadovaných teplotách až do 35 C. Dva modely Kompaktní chladicí jednotka pro dosažení teplot až do 35 C* Chladicí spirála se usazuje do rohu vany kapalinové lázně Techne (řada RU pro ponorné chladiče Dip Coolers) Určeno pro použití s kapalinovými lázněmi Techne Chlazení (při teplotě okolí 20 C) RU-200 RU-500 Minimální dosažitelná teplota 20 C 35 C Chladicí výkon při 20 C 145W 240W Chladicí výkon při 0 C 145W 240W Chladicí výkon při 10 C 110W 230W Jmenovité rozměry šířka (mm) délka (mm) výška (mm) Rozměry spirály délka (mm) průměr (mm) Délka hadice ke spirále (mm) Objednávání FRU2D RU-200 ponorný chladič, - 20 C FRU5D RU-500 ponorný chladič, - 35 C viz:

9 Průtokové chladiče - FC Průtokové chladiče Techne Flow Coolers pracují ve spojení s termoregulátorem Techne thermoregulator. Kapalina lázně protéká tepelným výměníkem v chladicí jednotce, ve které se z kapaliny průběžně odebírá teplo. Chladiče Techne Flow coolers jsou konstruovány pro použití, až do teploty 35 C. Dva modely Kompaktní chladicí jednotka pro dosažení teplot až 35 C* Určené pro použití s kapalinovými lázněmi Techne Chlazení (při teplotě okolí 20 C) FC-200 FC-500 Minimální dosažitelná teplota 20 C 35 C Chladicí výkon při 20 C 140 W 210 W Chladicí výkon při 0 C 140 W 210 W Chladicí výkon při 10 C 110 W 200 W Vnitřní objem 200 ml 200 ml Jmenovité rozměry šířka (mm) délka (mm) výška (mm) *Při teplotě okolí 20 C a při použití směsi 40 % vody, 40% chladicí kapalina (antifreeze) a 20 % alkoholu (etylalkoholu) Objednání FFC2D FC-200, průtokový chladič, - 20 C FFC5D FC-500, průtokový chladič, - 35 C viz

10 Chlazená lázeň RB-5A Refrigerated Bath RB-5A je lázeň s chladicím zařízením pro aplikace otevřené nebo uzavřené lázně pro teploty od -20 C do +100 C. Je dodávaná s víkem a přemosťovací plošinkou. Objem vany je 7 litrů. Kombinací RB-5A s některým z našich termoregulátorů vzniknou čtyři různé variace, které mohou splnit vaše technické a cenové požadavky. Pro optimální účinnost lázně doporučujeme použít kapaliny Techne. Chlazení (při 20 C okolí) RB-5A Minimální dosažitelná teplota * -20 C Výkon chladiče při 20 C (W) 145 Výkon chladiče při 0 C (W) 145 Výkon chladiče při -10 C (W) 110 Výška hladiny od horního okraje lázně max (in) 2.5 (63 mm) Pracovní prostor - D x Š x V (in) 7.5 x 5.9 x 7.0 (190 x 150 x 178 mm) Pracovní hloubka max/min (in.) 7.0/ 5.3 (178 / 13,5 mm) Pracovní objem max/min (litrů) 7.0/ 5.5 Rozměry: (in) (mm) Délka (in.) 17 (432 mm) Šířka (in) 9,4 (239 mm) Výška (in) 17,5 (444 mm) Výška i s víkem a držadlem 19,5 (495 mm) Objednání Kód lázeň RB-5A, objem 7 litrů, s vlastním chladicím agregátem, -20 C až 100 C, 240 V lázeň RB-5A, objem 7 litrů, s vlastním chladicím agregátem, -20 C až 100 C, 120 V

11 Příslušenství lázní Plochá a sedlová víka Víka pro všechny velikosti lázní jsou vyrobena z nerezové oceli. Zabraňují ztrátám kapaliny vypařováním. Sedlová víka poskytují zvětšený pracovní prostor nad lázní. Velikost lázně kód plochého víka kód sedlového víka 8 litrů FFLAT08 FGABLE08 12 litrů FFLAT12 FGABLE12 18 a 26 litrů FFLAT18 FGABLE18 48 litrů FFLAT48 FGABLE48 Nastavitelné podmisky mezidna Hloubku lázně je možné nastavit miskou z nerezové oceli vymezující zvýšené dno, nesené v rozích na kuličkových řetízcích s příchytkami. Objem lázně Kód dílu 8 litrů FADJ08 12 litrů FADJ12 18 litrů FADJ18 26 litrů FADJ26 48 litrů FADJ48 Polypropylenové kuličky Pokrytí hladiny kuličkami je účinný způsob jak zabránit ztrátě tepla z kapalinové lázně. Je stejně účinné jako víko, ale umožňuje přímý přístup k lázni. Kuličky o průměru 25 mm jsou dodávány v balení po 250 kusech. Kód dílu F840D 250 kusů polypropylenových kuliček s průměrem 25 mm

12 Kapaliny pro přenos tepla Vlastnosti a výhody Nízká viskozita Zlepšená homogenita a stabilita teploty v lázni Rozšířené rozmezí ohřevu a chladnutí Levnější než glykol a silikonové oleje Bezpečné a netoxické Běžné 5galonové nádoby Vysokoteplotní kapaliny pro přenos tepla Vysokoteplotní kapalina poskytuje průmyslové, prakticky netoxické, ekonomicky efektivní univerzální lázně, teplotně stabilní při teplotách až do +315 C. Tato kapalina vykazuje výbornou účinnost v celém rozsahu teplot bez negativního vlivu na ekonomiku provozu nebo integritu celého zařízení. Na rozdíl od méně stabilních kapalin na bázi minerálních olejů naše vysokoteplotní kapaliny uživatelům poskytují jistotu a spolehlivost bez přednostní ceny ostatních kapalin. Doporučený rozsah teplot je od +60 C do +250 C. Kapalina není určena pro dlouhodobé souvislé používání (delší než několik hodin) při teplotě vyšší než 100 C, protože u ní dochází k silné oxidaci. Stejně jako u jiných vysokoteplotních kapalin je pro provozní teploty vyšší než 150 C doporučeno použít digestoř (odsávání). Kapaliny pro přenos nízkých teplot Kapalina pro přenos nízkých teplot je navržena tak, aby byla netoxická, s malým zápachem a za přijatelnou cenu. Uspokojí očekávání i těch nejnáročnějších zákazníků tím, že poskytuje ekologicky šetrné a teplotně účinné kapaliny pro přenos tepla s bodem vzplanutí 61 C nebo vyšší. Tekutina má nízkou viskozitu a neporovnatelné charakteristiky přenosu tepla v celém rozsahu teplot. Doporučený rozsah teplot je od -40 C do až 125 C. Pro otevřené lázně, u nichž má teplota překročit +50 C, se doporučuje použít digestoř (odsávání). Určení pro: Vysoké teploty Nízké teploty Vzhled Čirá, světle hnědá, olejovitá Průhledná, čirá Bod varu 330 C (626 F) 191 C (376 F) Složení Syntetické organické uhlovodíky Směs alifatických uhlovodíků Bod hoření 210 C (410 F) 72 C (162 F) Bod vzplanutí 180 C (356 F) 61 C (141 F)* Teplota samovznícení 330 C (626 F) 337 C (640 F) Tepelná vodivost 0,135 Wm.K při 20 C 0,1126 Wm.K při 0 C Doporučený rozsah teplot 60 C až 250 C -52 C až 58 C ** * Uzavřená nádoba; otevřená nádoba: 68.8 C (156 F) ** Otevřená soustava; uzavřená soustava: -73 C až 177 C (-100 F to 350 F) UPOZORNĚNÍ: Kapaliny pro lázně Techne, nebo jejich páry, se mohou stejně jako jiné kapaliny pro přenos tepla při uvolnění do okolního prostředí a při styku s horkými předměty, jiskřením, otevřeným ohněm nebo jinými zápalnými zdroji, vznítit. Objednání Kapalina pro přenos vysokých teplot - High Temperature Heat Transfer Fluid Kapalina pro přenos nízkých teplot - Low Temperature Heat Transfer Fluid Viz
