Přesné fluidní lázně TECHNE řady FB-08

Transkript

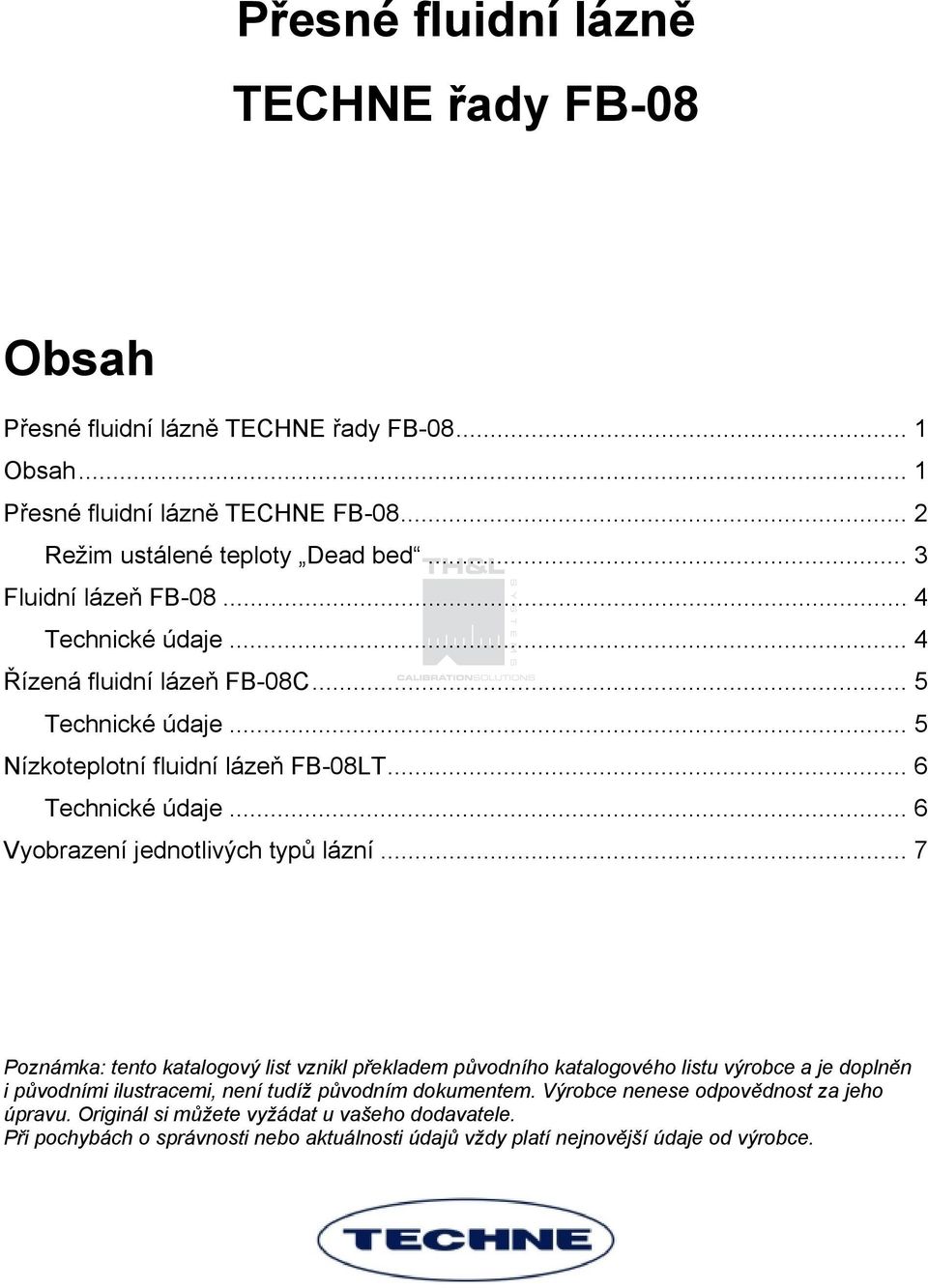

1 Přesné fluidní lázně TECHNE řady FB-08 Obsah Přesné fluidní lázně TECHNE řady FB Obsah... 1 Přesné fluidní lázně TECHNE FB Režim ustálené teploty Dead bed... 3 Fluidní lázeň FB Technické údaje... 4 Řízená fluidní lázeň FB-08C... 5 Technické údaje... 5 Nízkoteplotní fluidní lázeň FB-08LT... 6 Technické údaje... 6 Vyobrazení jednotlivých typů lázní... 7 Poznámka: tento katalogový list vznikl překladem původního katalogového listu výrobce a je doplněn i původními ilustracemi, není tudíž původním dokumentem. Výrobce nenese odpovědnost za jeho úpravu. Originál si můžete vyžádat u vašeho dodavatele. Při pochybách o správnosti nebo aktuálnosti údajů vždy platí nejnovější údaje od výrobce.

2 Přesné fluidní lázně TECHNE FB-08 FB-08 je řada přesných fluidních lázní (Fluid Bath) s vynikající teplotní stabilitou a stejnoměrností (uniformitou) teploty. Jsou ideální volbou pro přesné teplotní kalibrace a procesy tepelného zpracování. Charakteristiky řady lázní FB-08 poskytují výbornou rovnoměrnost teploty, přenos tepla a to z nich činí užitečný nástroj pro kalibraci a testování velmi široké řady teplotních čidel. Lázně FB-08 a FB-08C se na trhu staly standardem pro provádění tvarovacích procesů (tepelného zpracování) splétaných punčoškových trubiček stent z nitinolového* drátu bezpečným, přesně řízeným a jednotným způsobem. Nyní jsou také úspěšně zpracovávány výrobky z platiny/wolframu. Lázně FB-08 mají nízké provozní náklady a jsou mnohem bezpečnější než alternativní solné lázně a i v porovnání s běžnými píckami jsou výsledky mnohem lepší. Mají vynikající uniformitu (homogenitu) teploty a protože se fluidizovaný (provzdušňovaný, načechrávaný) kysličník hlinitý (alumina) chová jako tekutina, je tepelná imerze rychlá (přenos tepla). Zpracování jednoho předmětu ponořením v lázni trvá typicky 2 až 3 minuty, následované zakalením ve studené kapalině. * Slitina niklu a titanu, známá jako nitinol, má dvě vzájemně navazující a jedinečné vlastnosti: tvarovou paměť a superelasticitu (také známou jako pseudoplasticita). Tvarová paměť se projevuje schopností nitinolu deformovat se při určité teplotě a pak návrat do původního nedeformovaného tvaru po zahřátí nad jeho transformační teplotu. Superplasticita se projevuje při užším rozsahu teplot právě nad transformační teplotou; v tomto případě není k obnovení nedeformovaného tvaru zapotřebí žádné ohřátí a materiál vykazuje enormní elasticitu, asi 10x až 30x větší než běžný kov. Viz Tato zařízení mají mnoho dalších využití, včetně tepelných zkoušek citlivých komponentů, jako jsou například polovodičové součástky, testování drátových výrobků, citlivých převodníků a je možné je také použít jako teplotně stálé prostředí pro chemické reakce. Protože je lázeň tvořena jemným suchým práškem, neuplatňuje se u ní povrchové napětí jako u kapalinových lázní a ponořené předměty nejsou mokré. Elektrické izolační vlastnosti aluminy (oxidu hliníku) použitého u řady lázní FB-08 nejsou fluidizací ovlivněny, a tak je možné provádět elektrická měření ponořených předmětů, jako jsou například osazené desky plošných spojů. Rozsah teplot 50 C až 700 C Teplotní stabilita ±0,2 C Pracovní prostor průměr 165 mm, hloubka 385 mm PID regulace Digitální indikace teploty Digitální nastavení pracovní teploty Ovládací prvky teploty a proudění fluidizačního vzduchu společně s vypínačem napájení a odsáváním výparů jsou namontovány na zapuštěném panelu přední části zařízení. Vnitřní nádoba je dobře izolována, vnější plášť je odvětrávaný, a tak je i při dotyku bezpečně chladný, i když je lázeň rozehřátá na maximální teplotu. Vnitřní nádoba je z vrchu naplněná aluminou. Při fluidizaci je alumina zahřívána čtyřmi ponornými topnými tělesy umístěnými u vnější stěny vnitřní nádoby s kontrolním termočlánkem a je tak dosahováno výborného řízení teploty. Topná tělesa jsou chráněna před přílišnou povrchovou teplotou tlakovým vypínačem ovládaným fluidizačním proudem vzduchu tak, že se při přerušení proudu vzduchu vypnou. Zařízení je také vybaveno tepelnou ochranou s vypínačem při překročení teploty, která chrání topná tělesa v případě závady řídicí jednotky. Přiváděný vzduch proudí přes dva filtry a regulátor tlaku, aby se z něj odstranil jakýkoliv olej nebo vlhkost a nastavil přesný tlak vzduchu pro cyklónový extrakční systém a optimální fluidizaci. 2

3 Fluidizační vzduch prochází přes průtokoměr a pak do sběrné komory, ze které je rovnoměrně rozveden po celé vnitřní nádobě. Odstranění nečistot se provádí vzduchem z okolního prostředí nasávaného přes destičku pro uchycení sond a skrz periferní štěrbinu v horní části vnitřní nádoby. Pak prochází skrz vířivku (cyklónu), ve které se zachytí všechny částečky aluminy, které se hromadí ve skleněné sběrné nádobce. Vzduch pak prochází přes výstupní filtr. Práškový aluminiumoxid unášený proudem vzduchu, který byl zachycen cyklónou a nahromaděný ve sběrné nádobce, ke které je přístup z přední části zařízení, se může znovu použít a prostě ho nasypat zpátky do lázně. Standardní přesné fluidní lázně Techne řady FB-08 poskytují široký rozsah teplot od 50 C do 700 C (122 F až 1292 F). Jsou vybaveny PID regulací teploty, odsáváním výparů a sběrným systémem. Proud fluidizačního vzduchu je u standardního FB-08 nastavován ručně, zatímco model FB-08C je vybaven automatickým řízením fluidizačního vzduchu a interface RS232 pro řízení obsluhou na dálku z PC. Model FB-08LT je určen pro nízké teploty v rozsahu od -100 C do 200 C. Lázeň nastavte na požadovanou teplotu a proud vzduchu (u zařízení s manuálním ovládáním). Čidla, které se mají v lázni testovat, umístěte do pracovního prostoru lázně (s použitím dodávané destičky pro uchycení sond nebo košíčku) a lázeň nechte krátce ustálit. Nyní je možné provést kalibraci nebo tepelné zpracování buď podle certifikovaného standardu (etalonu) porovnávací metodou, nebo přímým přečtením hodnoty na řídicí jednotce FB-08 (přímou metodou). Při zachování příslušných opatření je možné pro speciální aplikace použít i jiné inertní plyny. S fluidními lázněmi řady FB-08 jsou kalibrace čidel nebo přesné tepelné zpracování jednoduché a přesné. Režim ustálené teploty Dead bed Nejdůležitější funkcí lázní řady FB-08 je kalibrace s použitím metody ustálené teploty dead bed, plateau (čti plató). V průběhu jakoby umrtvení aktivního ohřevu je vypnuté napájení a o 30 sekund později je vypnuto i proudění vzduchu a odsávání par. To způsobí, že se alumina slehne kolem vašeho předmětu a poskytne husté prostředí s vysokou tepelnou izolací. V době od tří do deseti minut se objeví rovnovážný stav (ekvilibrium), ve kterém je pozorovaná stabilita teploty lepší než ±0,01 C. 3

4 Fluidní lázeň FB-08 Přesná fluidní lázeň FB-08 má výbornou teplotní stabilitu, uniformitu a je tak ideální k použití pro kritické teplotní kalibrace a procesy tepelného zpracování. O naše fluidní lázně je na trhu přednostní zájem i k provádění procesů tepelného zpracování (vytvarování) splétaných punčoškových trubiček stent z nitinolového* drátu bezpečným, přesně řízeným a jednotným způsobem. Nyní jsou také úspěšně zpracovávány výrobky z platiny/wolframu. Při nízkých cenách jsou bezpečnou alternativou k solným lázním a v porovnání s běžnými píckami jsou výsledky mnohem lepší. Protože se fluidizovaná (provzdušňovaná, načechrávaná, zvířená) alumina (oxid hlinitý) chová jako tekutina, je tepelná imerze rychlá. * Slitina niklu a titanu, známá jako nitinol má dvě vzájemně navazující a jedinečné vlastnosti: tvarovou paměť a superelasticitu (také známou jako pseudoplasticita). Tvarová paměť se projevuje schopností nitinolu deformovat se při určité teplotě a pak návrat do původního nedeformovaného tvaru po zahřátí nad jeho transformační teplotu. Superplasticita se projevuje při užším rozsahu teplot právě nad transformační teplotou; v tomto případě není k obnovení nedeformovaného tvaru zapotřebí žádné ohřátí a materiál vykazuje enormní elasticitu, asi 10x až 30x větší než běžný kov. Viz Tato zařízení mají mnoho dalších využití, včetně tepelných zkoušek citlivých komponentů, jako jsou například polovodičové součástky, testování drátových výrobků, citlivých převodníků a je možné je také použít jako teplotně stálé prostředí pro chemické reakce. Při porovnávací kalibraci teplotních čidel s použitím držáku čidel, který je volitelným příslušenstvím, je stabilita a uniformita v režimu ustálené teploty (plató) při vypnutí topení, provzdušňování a tím při slehnutí náplně (orig. dead bed) lepší než 0,01 C. Technické údaje Typ FB-08 Rozsah teplot 50 C až 700 C Krátkodobá stabilita při 50 C ±0,2 C Krátkodobá stabilita při 600 C ±0,3 C Dlouhodobá stabilita při 50 C ±0,5 C Dlouhodobá stabilita při 600 C ±0,5 C Zobrazené jednotky C Způsob regulace 3 term PID Typ čidla termočlánek typu K Doba ohřevu z 20 C na 700 C 105 minut Doba vychládání z 700 C na 200 C 165 minut Tlak vzduchu kpa (psi) 420 (60) Maximální průtok v litrech za minutu 127 Jmenovitý výkon ohřevu při 240 V 3000 W Hmotnost média 16 kg Pracovní prostor ø x d 165 x 385 mm Celkové rozměry d x š x v 770 x 515 x 600 mm Přepravní hmotnost 76 kg Způsob objednání Kód výrobku : F949T Popis : FB-08 : Fluidised bath 50 C až 700 C, 230 V, 50/60 Hz 4

5 Řízená fluidní lázeň FB-08C Přesná fluidní lázeň FB-08C má výjimečnou teplotní stabilitu, uniformitu a také automatické řízení proudění vzduchu a komunikační rozhraní RS232. Umožňuje tvarování (tepelným zpracováním) punčoškových trubiček stent z nitinolového drátu bezpečným, přesným a jednotným způsobem. Tento typ má speciální konstrukci, umožňující nastavovat provozní teplotu fluidní lázně na dálku i bez přítomnosti u lázně. Má vestavěný systém automatického řízení fluidizačního proudu vzduchu, který nastavuje proud vzduchu podle požadované nastavené teploty lázně. Tato funkce automatické regulace vzduchu je řízená řídicím systémem, který ovládá pět elektromagnetických ventilů. Tyto ventily se zavírají a otvírají v různých kombinacích a tak poskytují osmnáct různých proudů vzduchu, což odpovídá osmnácti různým teplotám v pracovním rozsahu. Jestliže je požadována mimořádně stabilní teplota, je možné do řídicího systému naprogramovat stav plató při slehnutí provzdušňovaného média lázně, tzv. dead bed. V průběhu tohoto stavu je vypnut přívod vzduchu a napájecí napětí do fluidizovaného lože. Po dobu až 6 minut se z fluidizovaného lože stane izotermická hmota, bez přívodu tepla a s velmi malou ztrátou tepla. V tomto stavu je stabilita teploty uprostřed oxidu hlinitého ±0,01 C v celém rozsahu lázně. Když se pro porovnávací kalibraci použije držák sond, je stabilita a uniformita v režimu slehnutí zvířené náplně dead bed lepší než 0,010 C. Držák sond, dodávaný jako volitelné příslušenství na objednávku, rozšiřuje tepelné podmínky (řízenou stabilitu a uniformitu) tepelné zóny v lázních (je vyroben na zvláštní objednávku tak, aby odpovídal testovaným sondám). Proud vzduchu do fluidizované (provzdušňované, načechrávané) tepelné masy je automaticky nastavován tak, aby udržoval optimální izotermický stav v celém rozsahu teplot zařízení. Pomocí řídicí jednotky Eurotherm 2408 nebo připojeného PC se softwarovým balíčkem itools (na objednávku), je možné naprogramovat různé hodnoty rychlosti vzestupu či poklesu - rampy ohřevu. Technické údaje Typ FB-08C Rozsah teplot 50 C až 700 C Plató při slehnutí média dead bed ±0,01 C Krátkodobá stabilita při 50 C ±0,2 C Krátkodobá stabilita při 600 C ±0,3 C Dlouhodobá stabilita při 50 C ±0,5 C Dlouhodobá stabilita při 600 C ±0,5 C Zobrazené jednotky C Způsob regulace 3 term PID Typ čidla termočlánek typu K Doba ohřevu z 20 C na 700 C 105 minut Doba chladnutí z 700 C na 200 C 165 minut Tlak vzduchu kpa (psi) 420 (60) Maximální průtok v litrech za minutu 127 Jmenovitý výkon ohřevu při 240 V 3000 W Hmotnost média 16 kg Pracovní prostor ø x d 165 x 385 mm Celkové rozměry d x š x v 770 x 515 x 600 mm Přepravní hmotnost 84 kg Způsob objednání Kód výrobku : F949J Popis : FB-08C Fluidised bath 50 C až 700 C, 230 V, 50/60 Hz 5

6 Nízkoteplotní fluidní lázeň FB-08LT FB-08LT je přesná nízkoteplotní fluidní lázeň. Obsahuje válcovou provzdušňovanou (fluidizovanou) vnitřní nádobu, třístavový řídicí digitální ovladač a indikátor, dva průtokoměry. Pro regulaci přiváděného fluidizačního vzduchu a tekutého dusíku N 2 (zde uváděný jako LN2 Liquid Nitrogen). Tento model je konstruován speciálně pro teploty až do -100 C a je také schopen pracovat až do +200 C. Zařízení má všechny speciální vlastnosti uvedené u modelu standardní fluidní lázně FB-08. I způsob obsluhy je podobný jako u modelu FB-08, kromě toho, že tento je vybaven přívodem tekutého dusíku LN2 a má v zadní části zařízení namontován systém pro vysoušení vzduchu. Vzduch přiváděný do chlazeného fluidizovaného lože je nutné zbavit vlhkosti, protože by zabraňovala alumině ve fluidizaci (víření, načechrávání). Přívod tekutého dusíku LN2 se ovládá ventilem na přední části zařízení. Je regulován průtokoměrem, který řídí proud plynného dusíku do lázně. Plyn je odváděn vývodem na zadní straně zařízení a měl by být odveden do dobře odvětrávaného prostoru. Při nízkých teplotách je třeba horní otvor zcela zakrýt dodávanou plnou (neděrovanou) deskou, aby do lože nevnikal okolní teplý vzduch. Tekutý dusík LN2 proudí šroubovicovitou trubkou na vnější straně válcové nádoby z nerezové oceli, ve které je fluidizované lože (z práškového oxidu hliníku). Teplota je kontrolována platinovým odporovým teploměrem a je indikována na velkém digitálním displeji. Celé zařízení je v jedné skříni. Všechno, co je zapotřebí pro provoz, je zdroj tekutého dusíku a vzduchu, přívod elektrické energie a máte suchou, bezpečnou kalibrační lázeň s pracovní teplotou až do -100 C se značnou přesností. Čidla, která mají být kalibrována by měla být zavěšena pokud možno co nejblíže ke středu pracovního prostoru, nebo pro zvýšení uniformity vložena do držáku sond. Technické údaje Typ FB-08LT Rozsah teplot -100 C až +200 C Stabilita teploty při 200 C ±0,2 C Stabilita teploty při -100 C ±0,5 C Rozlišení displeje 1 C Způsob regulace 3 term PID Typ čidla Pt100 platinový odporový teploměr Doba ohřevu z 20 C na 200 C 30 minut Doba ochlazování z 200 C na -100 C 90 minut Tlak vzduchu kpa (psi) 420 (60) Maximální průtok v litrech za minutu 170 Spotřeba LN2 v litrech za hodinu max. 7 Jmenovitý výkon ohřevu při 240 V 3000 W Hmotnost média 16 kg Pracovní prostor ø x d 165 x 385 mm Celkové rozměry d x š x v 770 x 515 x 600 mm Přepravní hmotnost 82 kg Způsob objednání Kód výrobku : F949L Popis : FB-08LT Fluidised bath -100 C až 200 C, 230 V, 50 Hz 6

7 Vyobrazení jednotlivých typů lázní FB-08 FB-08C FB-08LT Poznámka: fotografie jsou převzaty z původního katalogu výrobce na webu a slouží pouze pro ilustraci. 7
