1 Elektronická regulace hoření

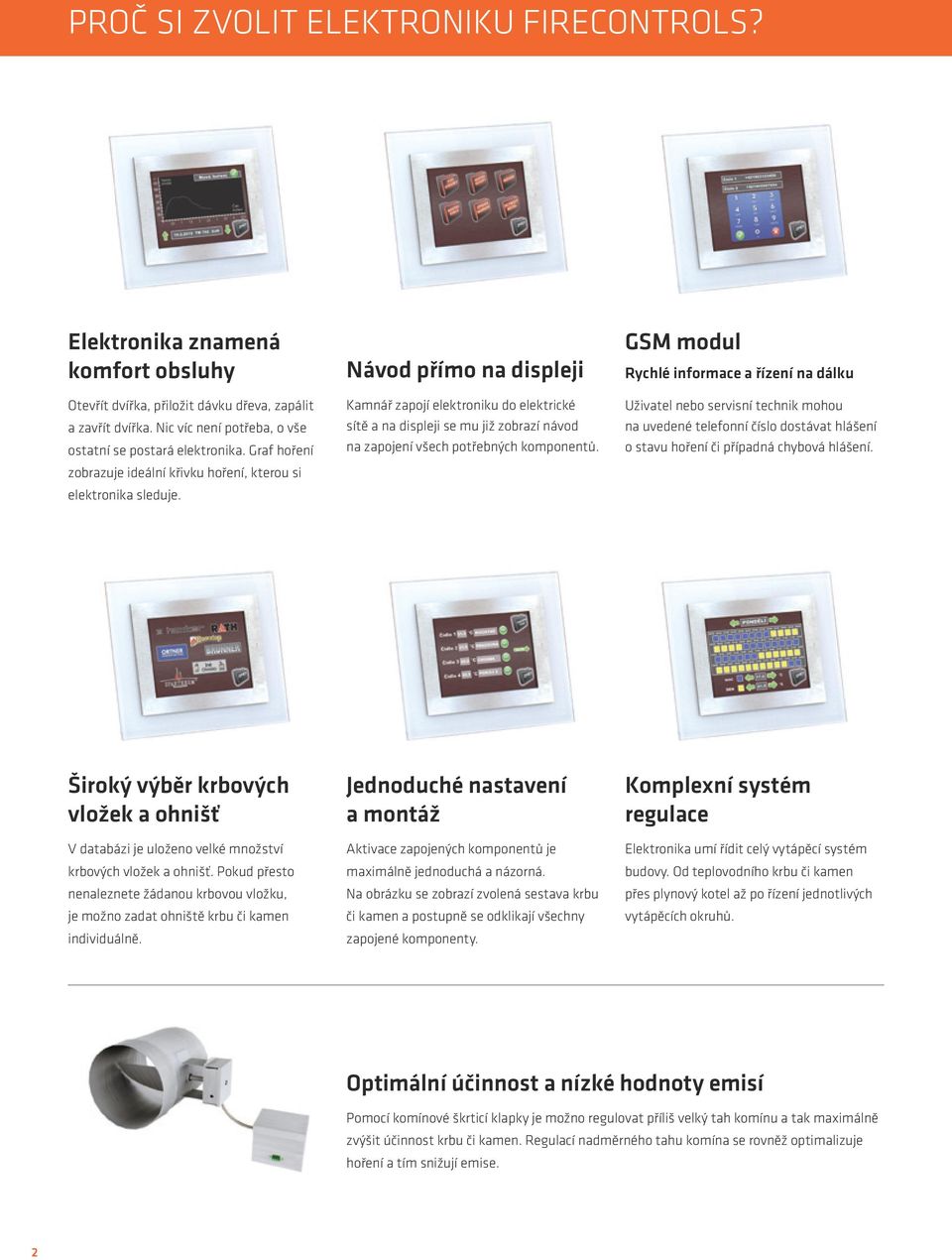

2 Proč si zvolit elektroniku FireControls? Elektronika znamená komfort obsluhy Otevřít dvířka, přiložit dávku dřeva, zapálit a zavřít dvířka. Nic víc není potřeba, o vše ostatní se postará elektronika. Graf hoření zobrazuje ideální křivku hoření, kterou si elektronika sleduje. Návod přímo na displeji Kamnář zapojí elektroniku do elektrické sítě a na displeji se mu již zobrazí návod na zapojení všech potřebných komponentů. GSM modul Rychlé informace a řízení na dálku Uživatel nebo servisní technik mohou na uvedené telefonní číslo dostávat hlášení o stavu hoření či případná chybová hlášení. Široký výběr krbových vložek a ohnišť V databázi je uloženo velké množství krbových vložek a ohnišť. Pokud přesto nenaleznete žádanou krbovou vložku, je možno zadat ohniště krbu či kamen individuálně. Jednoduché nastavení a montáž Aktivace zapojených komponentů je maximálně jednoduchá a názorná. Na obrázku se zobrazí zvolená sestava krbu či kamen a postupně se odklikají všechny zapojené komponenty. Komplexní systém regulace Elektronika umí řídit celý vytápěcí systém budovy. Od teplovodního krbu či kamen přes plynový kotel až po řízení jednotlivých vytápěcích okruhů. Optimální účinnost a nízké hodnoty emisí Pomocí komínové škrticí klapky je možno regulovat příliš velký tah komínu a tak maximálně zvýšit účinnost krbu či kamen. Regulací nadměrného tahu komína se rovněž optimalizuje hoření a tím snižují emise. 2

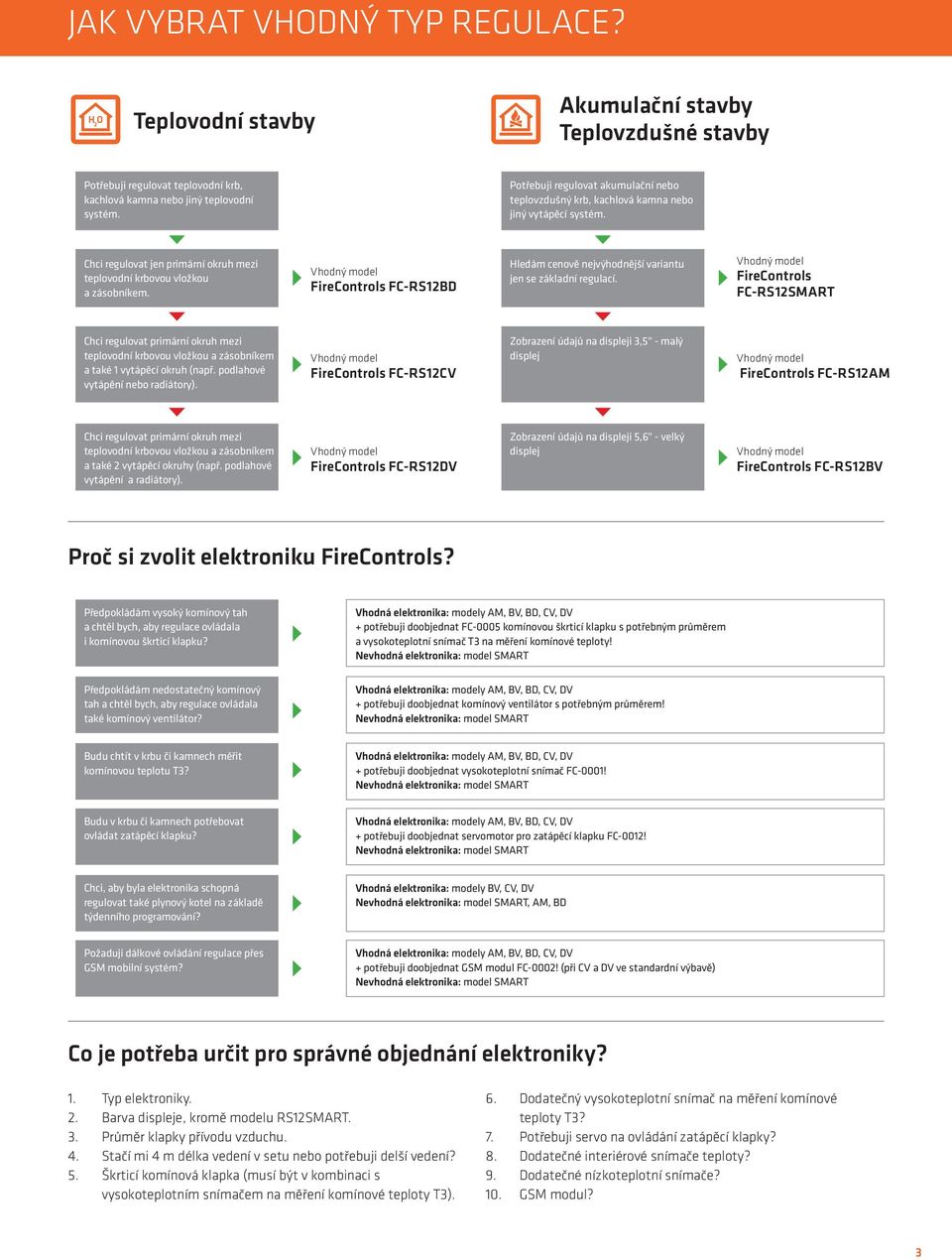

3 Jak vybrat vhodný typ regulace? H 2 O Teplovodní stavby Akumulační stavby Teplovzdušné stavby Potřebuji regulovat teplovodní krb, kachlová kamna nebo jiný teplovodní systém. Potřebuji regulovat akumulační nebo teplovzdušný krb, kachlová kamna nebo jiný vytápěcí systém. Chci regulovat jen primární okruh mezi teplovodní krbovou vložkou a zásobníkem. Vhodný model FireControls FC-RS12BD Hledám cenově nejvýhodnější variantu jen se základní regulací. Vhodný model FireControls FC-RS12SMART Chci regulovat primární okruh mezi teplovodní krbovou vložkou a zásobníkem a také 1 vytápěcí okruh (např. podlahové vytápění nebo radiátory). Vhodný model FireControls FC-RS12CV Zobrazení údajů na displeji 3,5" - malý displej Vhodný model FireControls FC-RS12AM Chci regulovat primární okruh mezi teplovodní krbovou vložkou a zásobníkem a také 2 vytápěcí okruhy (např. podlahové vytápění a radiátory). Vhodný model FireControls FC-RS12DV Zobrazení údajů na displeji 5,6" - velký displej Vhodný model FireControls FC-RS12BV Proč si zvolit elektroniku FireControls? Předpokládám vysoký komínový tah a chtěl bych, aby regulace ovládala i komínovou škrticí klapku? Vhodná elektronika: modely AM, BV, BD, CV, DV + potřebuji doobjednat FC-0005 komínovou škrticí klapku s potřebným průměrem a vysokoteplotní snímač T3 na měření komínové teploty! Nevhodná elektronika: model SMART Předpokládám nedostatečný komínový tah a chtěl bych, aby regulace ovládala také komínový ventilátor? Vhodná elektronika: modely AM, BV, BD, CV, DV + potřebuji doobjednat komínový ventilátor s potřebným průměrem! Nevhodná elektronika: model SMART Budu chtít v krbu či kamnech měřit komínovou teplotu T3? Vhodná elektronika: modely AM, BV, BD, CV, DV + potřebuji doobjednat vysokoteplotní snímač FC-0001! Nevhodná elektronika: model SMART Budu v krbu či kamnech potřebovat ovládat zatápěcí klapku? Vhodná elektronika: modely AM, BV, BD, CV, DV + potřebuji doobjednat servomotor pro zatápěcí klapku FC-0012! Nevhodná elektronika: model SMART Chci, aby byla elektronika schopná regulovat také plynový kotel na základě týdenního programování? Vhodná elektronika: modely BV, CV, DV Nevhodná elektronika: model SMART, AM, BD Požaduji dálkové ovládání regulace přes GSM mobilní systém? Vhodná elektronika: modely AM, BV, BD, CV, DV + potřebuji doobjednat GSM modul FC-0002! (při CV a DV ve standardní výbavě) Nevhodná elektronika: model SMART Co je potřeba určit pro správné objednání elektroniky? 1. Typ elektroniky. 2. Barva displeje, kromě modelu RS12SMART. 3. Průměr klapky přívodu vzduchu. 4. Stačí mi 4 m délka vedení v setu nebo potřebuji delší vedení? 5. Škrticí komínová klapka (musí být v kombinaci s vysokoteplotním snímačem na měření komínové teploty T3). 6. dodatečný vysokoteplotní snímač na měření komínové teploty T3? 7. Potřebuji servo na ovládání zatápěcí klapky? 8. Dodatečné interiérové snímače teploty? 9. Dodatečné nízkoteplotní snímače? 10. GSM modul? 3

4 Nové balení elektroniky a jednotlivé časti setu Řídicí jednotka V řídicí jednotce se nachází celý "mozek" elektroniky. Pro tuto jednotku je nutno zabezpečit přívod elektrické energie 230 V. Řídicí jednotka musí být zároveň zabudována na studeném místě, nejlépe v soklu nebo mimo krb či kamna. Může být dokonce uchycena přímo na lištu DIN v domovním rozvaděči. Propojovací vedení mezi displejem a řídicí jednotkou Displej se propojuje s řídicí jednotkou propojovacím vedením s koncovkami. Toto vedení je součástí balení v délce 4 m. Pokud byste potřebovali větší délku tohoto vedení, musíte to zadat již do objednávky - koncovky vedení jsou zalisované a nedá se proto napojovat. Dveřní kontakt Bezdotykový dveřní spínač se silikonovým vedením délky 4 m v novém nerezovém provedení. Jednoduchá a rychlá montáž do krbové vložky. Díky absenci mechanického namáhání je zaručena dlouhá životnost snímače. Vysokoteplotní snímač s keramickým pouzdrem T1 Vysokoteplotní snímač s keramickým pouzdrem do 1200 C a 5 m délkou vedení s vysokou tepelnou odolností. Pokud by Vám tato délka nestačila, je možno prodloužit vedení speciálním kompenzačním vedením a speciálními spojkami. Tyto komponenty naleznete v příslušenství. Pozor! Vedení není součástí setu. Ke snímačům si musíte doobjednat potřebnou délku vedení. Správné vedení FTP naleznete v příslušenství Firecontrols. Exteriérový snímač umístěte na severní straně, aby stíněná strana nezkreslovala exteriérovou teplotu. Snímače na měření exteriérové a interiérové teploty Snímače pro měření exteriérové a interiérové teploty jsou standardě součástí setu (kromě modelu RS12BD a Smart). 4

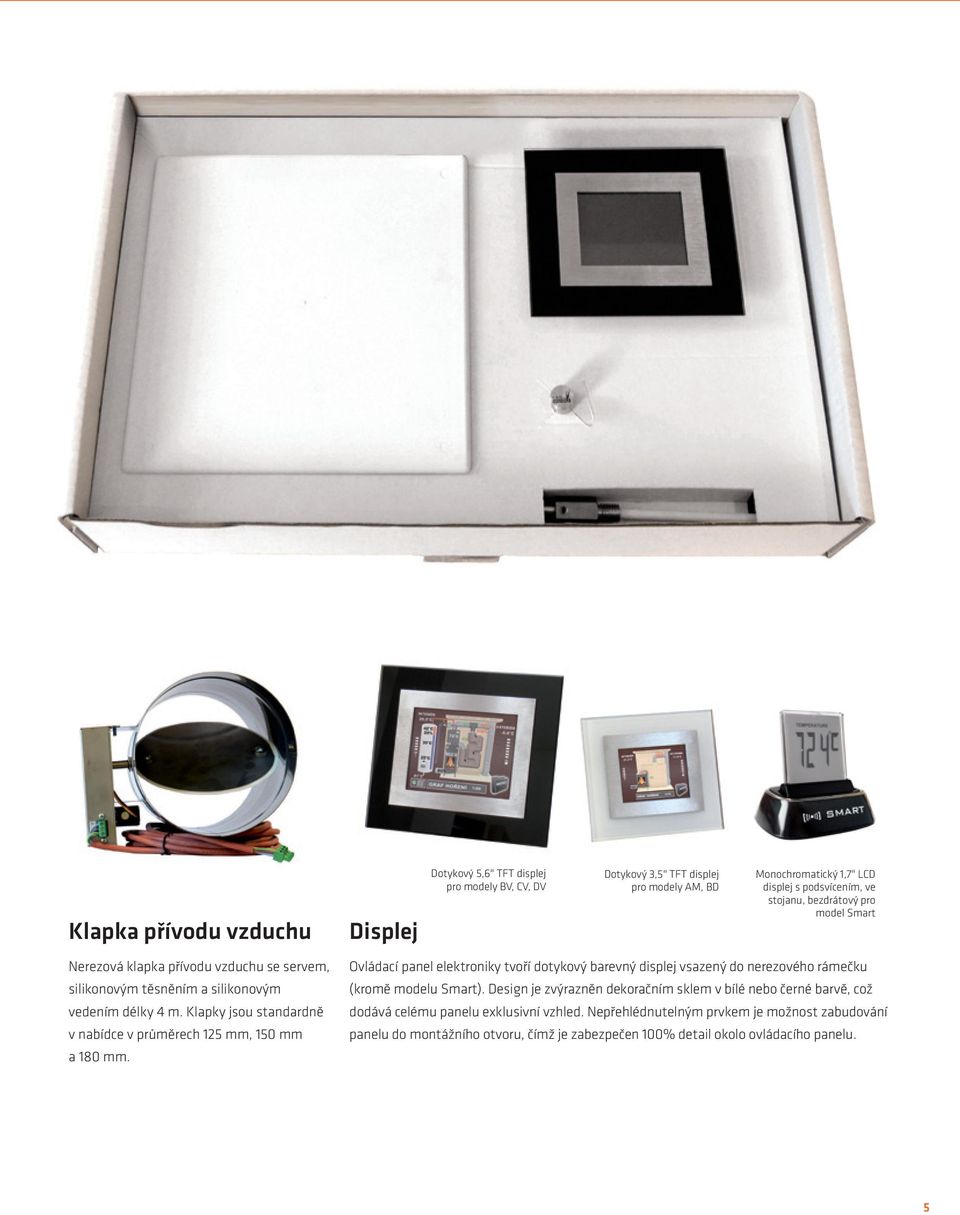

5 Klapka přívodu vzduchu Displej Dotykový 5,6" TFT displej pro modely BV, CV, DV Dotykový 3,5" TFT displej pro modely AM, BD Monochromatický 1,7" LCD displej s podsvícením, ve stojanu, bezdrátový pro model Smart Nerezová klapka přívodu vzduchu se servem, silikonovým těsněním a silikonovým vedením délky 4 m. Klapky jsou standardně v nabídce v průměrech 125 mm, 150 mm a 180 mm. Ovládací panel elektroniky tvoří dotykový barevný displej vsazený do nerezového rámečku (kromě modelu Smart). Design je zvýrazněn dekoračním sklem v bílé nebo černé barvě, což dodává celému panelu exklusivní vzhled. Nepřehlédnutelným prvkem je možnost zabudování panelu do montážního otvoru, čímž je zabezpečen 100% detail okolo ovládacího panelu. 5

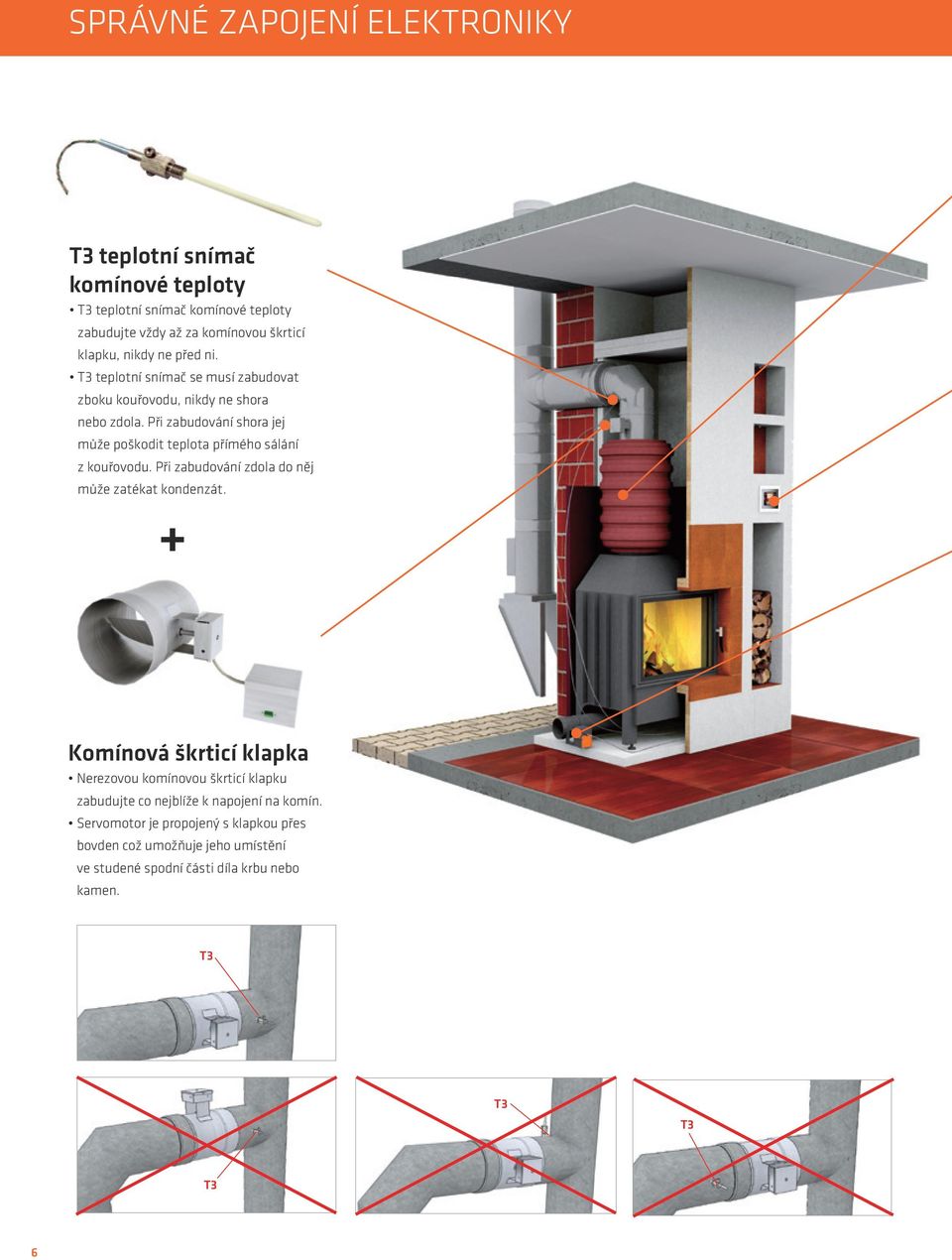

6 Správné zapojení elektroniky T3 teplotní snímač komínové teploty T3 teplotní snímač komínové teploty zabudujte vždy až za komínovou škrticí klapku, nikdy ne před ni. T3 teplotní snímač se musí zabudovat zboku kouřovodu, nikdy ne shora nebo zdola. Při zabudování shora jej může poškodit teplota přímého sálání z kouřovodu. Při zabudování zdola do něj může zatékat kondenzát. + Komínová škrticí klapka Nerezovou komínovou škrticí klapku zabudujte co nejblíže k napojení na komín. Servomotor je propojený s klapkou přes bovden což umožňuje jeho umístění ve studené spodní části díla krbu nebo kamen. T3 T3 T3 T3 6

7 Vysokoteplotní snímač s keramickým pouzdrem T1 Ideální umístění T1 snímače je v předpřipravené přírubě na krbové vložce. Snímač je takto na místě, kde je dosahováno vyšší teploty. Při použití akumulačních prstenců je možno umístit T1 snímač do prvního akumulačního prstence nebo do litinového meziprstence. Displej Doporučená výška zabudování displeje ve stěně pro dobrou viditelnost obrazovky je 150 cm. Displej musí být zabudován ve studené části krbu nebo musí být velmi dobře odizolován - max. teplota okolí je 55 C. 150 cm Klapka přívodu vzduchu Průměr klapky mm, 150 mm nebo 180 mm - zvolte podle typu ohniště a dávky dřeva. Klapku zabudujte, v případě přívodu vzduchu z exteriéru, co nejblíže fasádě. Klapku zabudujte na studené místo krbu nebo kamen, resp. kvalitně jej zaizolujte - max. teplota okolí je 55 C. Klapku zabudujte vždy tak, aby k ní byl přístup přes mřížku nebo revizní otvor. Propojovací vedení mezi displejem a řídicí jednotkou Vedení je součástí balení v délce 4 m. Pokud byste potřebovali vedení delší, zadejte tuto informaci do objednávky; koncovky vedení jsou zalisované a nedá se proto napojovat. + + Snímače na měření exteriérové teploty Snímač je součástí setu, vedení FTP je ale nutno objednat v délce dle reálné potřeby (kromě modelu Smart). Exteriérový snímač umisťujte v exteriéru budovy na severní straně, aby Vám slunečná strana nezkreslovala exteriérovou teplotu. Snímač umisťujte tak, aby do něj nemohla zatékat voda. Při použití elektroniky pro akumulační a teplovzdušné stavby je exteriérová teplota čistě informativní údaj. Při použití pro teplovodní stavbu je exteriérová teplota potřebná pro ekvimetrickou regulaci. Snímače na měření interiérové teploty Snímač je součástí setu, vedení FTP je ale nutno doobjendat v délce dle reální potřeby (kromě modelu Smart). Jako snímač interiérové teploty je možno použít také designový snímač ve vzhledu použitých vypínačů. Pří použití elektroniky pro teplovodní systémy je možné zapojit dalších 8 interiérových snímačů. 7

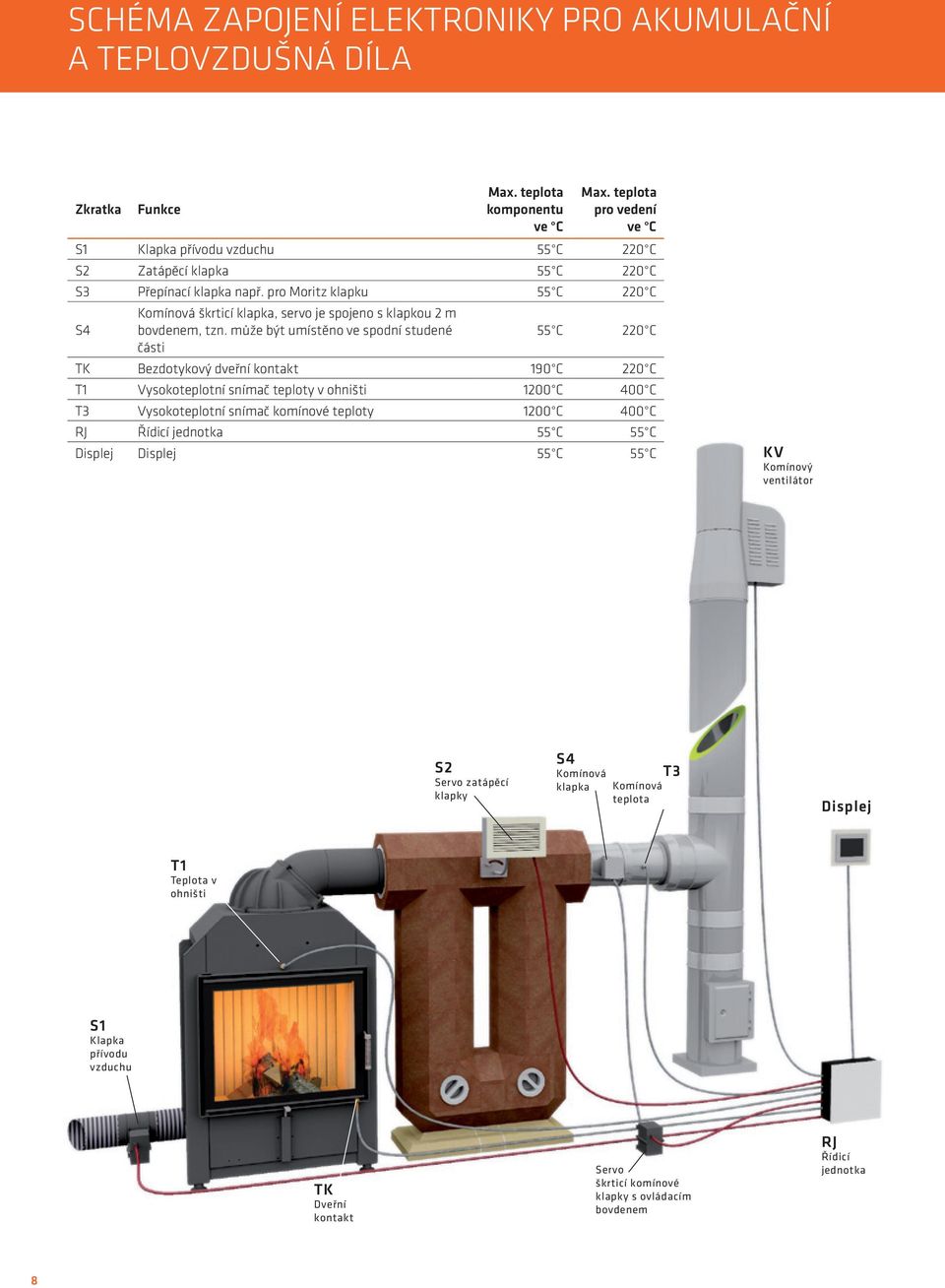

8 Schéma zapojení elektroniky pro akumulační a teplovzdušná díla Zkratka Funkce Max. teplota komponentu ve C Max. teplota pro vedení ve C S1 Klapka přívodu vzduchu 55 C 220 C S2 Zatápěcí klapka 55 C 220 C S3 Přepínací klapka např. pro Moritz klapku 55 C 220 C S4 Komínová škrticí klapka, servo je spojeno s klapkou 2 m bovdenem, tzn. může být umístěno ve spodní studené 55 C 220 C části TK Bezdotykový dveřní kontakt 190 C 220 C T1 Vysokoteplotní snímač teploty v ohništi 1200 C 400 C T3 Vysokoteplotní snímač komínové teploty 1200 C 400 C RJ Řídicí jednotka 55 C 55 C Displej Displej 55 C 55 C KV Komínový ventilátor S2 Servo zatápěcí klapky S4 Komínová klapka T3 Komínová teplota Displej T1 Teplota v ohništi S1 Klapka přívodu vzduchu TK Dveřní kontakt Servo škrticí komínové klapky s ovládacím bovdenem RJ Řídicí jednotka 8

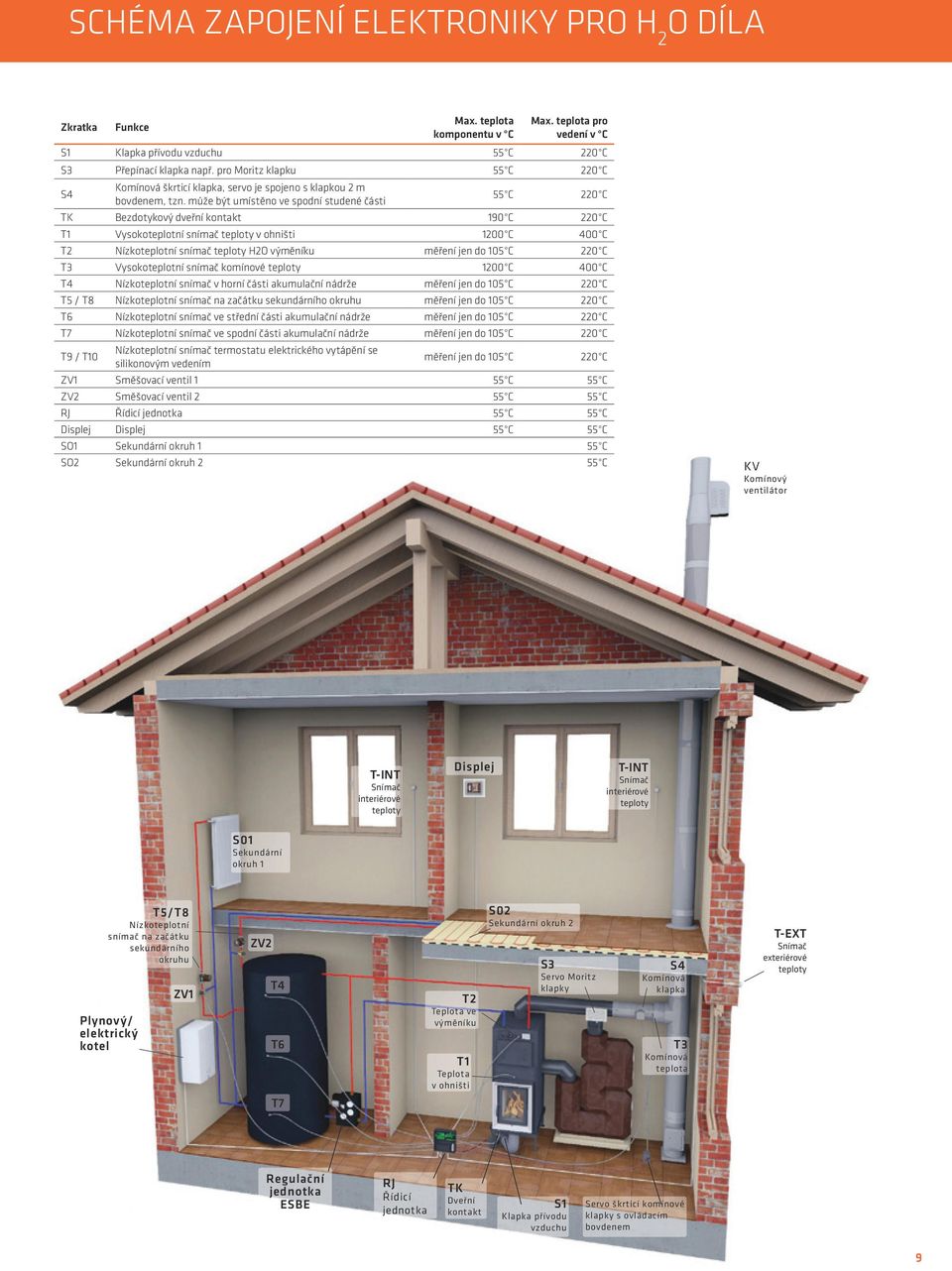

9 Schéma zapojení elektroniky pro H 2 O díla Zkratka Funkce Max. teplota komponentu v C Max. teplota pro vedení v C S1 Klapka přívodu vzduchu 55 C 220 C S3 Přepínací klapka např. pro Moritz klapku 55 C 220 C S4 Komínová škrticí klapka, servo je spojeno s klapkou 2 m bovdenem, tzn. může být umístěno ve spodní studené části 55 C 220 C TK Bezdotykový dveřní kontakt 190 C 220 C T1 Vysokoteplotní snímač teploty v ohništi 1200 C 400 C T2 Nízkoteplotní snímač teploty H2O výměníku měření jen do 105 C 220 C T3 Vysokoteplotní snímač komínové teploty 1200 C 400 C T4 Nízkoteplotní snímač v horní části akumulační nádrže měření jen do 105 C 220 C T5 / T8 Nízkoteplotní snímač na začátku sekundárního okruhu měření jen do 105 C 220 C T6 Nízkoteplotní snímač ve střední části akumulační nádrže měření jen do 105 C 220 C T7 Nízkoteplotní snímač ve spodní části akumulační nádrže měření jen do 105 C 220 C T9 / T10 Nízkoteplotní snímač termostatu elektrického vytápění se silikonovým vedením měření jen do 105 C 220 C ZV1 Směšovací ventil 1 55 C 55 C ZV2 Směšovací ventil 2 55 C 55 C RJ Řídicí jednotka 55 C 55 C Displej Displej 55 C 55 C SO1 Sekundární okruh 1 55 C SO2 Sekundární okruh 2 55 C KV Komínový ventilátor T-INT Snímač interiérové teploty Displej T-INT Snímač interiérové teploty S01 Sekundární okruh 1 T5/T8 Nízkoteplotní snímač na začátku sekundárního okruhu Plynový/ elektrický kotel ZV1 ZV2 T4 T6 T2 Teplota ve výměníku T1 Teplota v ohništi S02 Sekundární okruh 2 S3 Servo Moritz klapky S4 Komínová klapka T3 Komínová teplota T-EXT Snímač exteriérové teploty T7 Regulační jednotka ESBE RJ Řídicí jednotka TK Dveřní kontakt S1 Klapka přívodu vzduchu Servo škrticí komínové klapky s ovládacím bovdenem 9

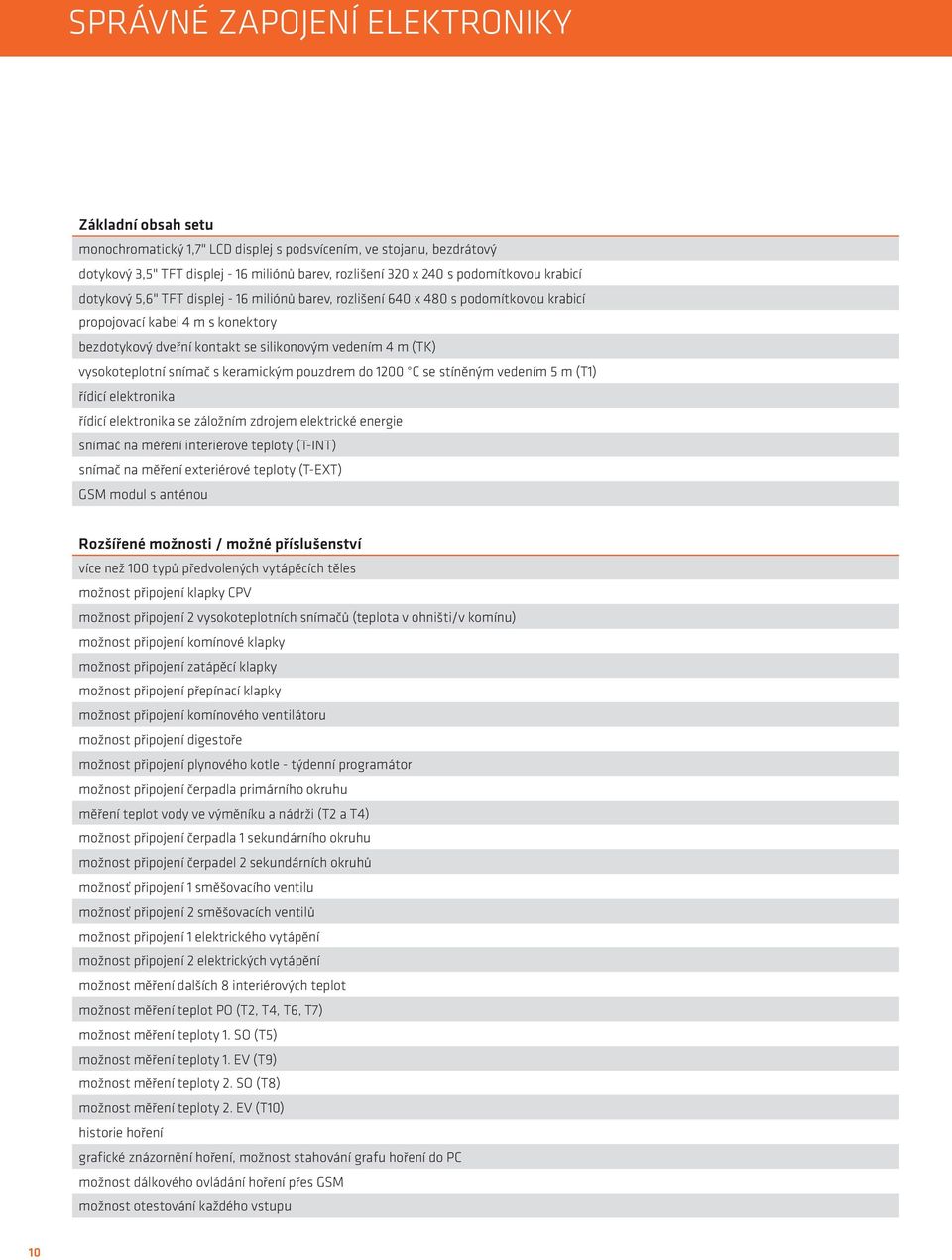

10 Správné zapojení elektroniky Základní obsah setu monochromatický 1,7" LCD displej s podsvícením, ve stojanu, bezdrátový dotykový 3,5" TFT displej - 16 miliónů barev, rozlišení 320 x 240 s podomítkovou krabicí dotykový 5,6" TFT displej - 16 miliónů barev, rozlišení 640 x 480 s podomítkovou krabicí propojovací kabel 4 m s konektory bezdotykový dveřní kontakt se silikonovým vedením 4 m (TK) vysokoteplotní snímač s keramickým pouzdrem do 1200 C se stíněným vedením 5 m (T1) řídicí elektronika řídicí elektronika se záložním zdrojem elektrické energie snímač na měření interiérové teploty (T-INT) snímač na měření exteriérové teploty (T-EXT) GSM modul s anténou Rozšířené možnosti / možné příslušenství více než 100 typů předvolených vytápěcích těles možnost připojení klapky CPV možnost připojení 2 vysokoteplotních snímačů (teplota v ohništi/v komínu) možnost připojení komínové klapky možnost připojení zatápěcí klapky možnost připojení přepínací klapky možnost připojení komínového ventilátoru možnost připojení digestoře možnost připojení plynového kotle - týdenní programátor možnost připojení čerpadla primárního okruhu měření teplot vody ve výměníku a nádrži (T2 a T4) možnost připojení čerpadla 1 sekundárního okruhu možnost připojení čerpadel 2 sekundárních okruhů možnosť připojení 1 směšovacího ventilu možnosť připojení 2 směšovacích ventilů možnost připojení 1 elektrického vytápění možnost připojení 2 elektrických vytápění možnost měření dalších 8 interiérových teplot možnost měření teplot PO (T2, T4, T6, T7) možnost měření teploty 1. SO (T5) možnost měření teploty 1. EV (T9) možnost měření teploty 2. SO (T8) možnost měření teploty 2. EV (T10) historie hoření grafické znázornění hoření, možnost stahování grafu hoření do PC možnost dálkového ovládání hoření přes GSM možnost otestování každého vstupu 10

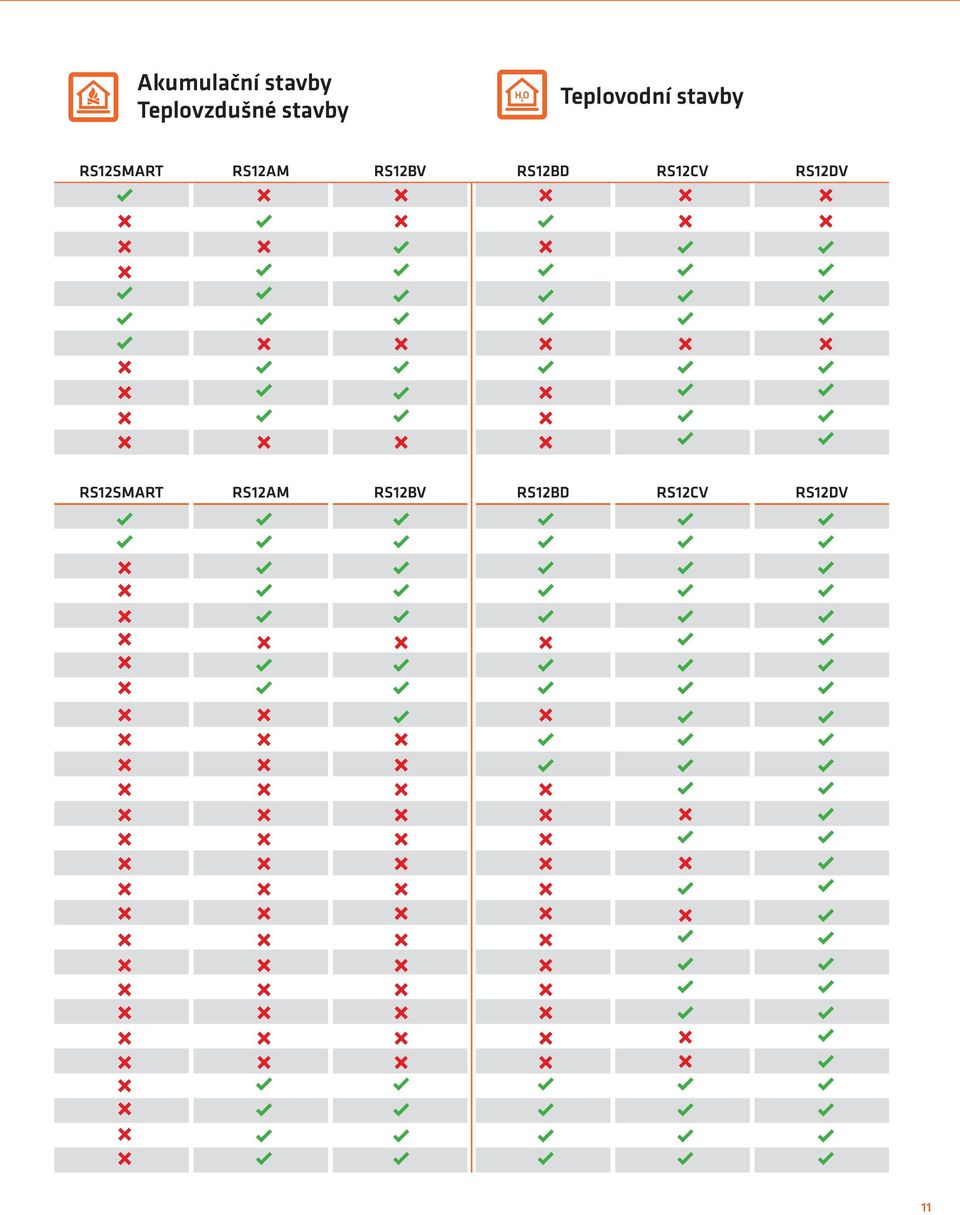

11 Akumulační stavby Teplovzdušné stavby H 2 O Teplovodní stavby RS12SMART RS12AM RS12BV RS12BD RS12CV RS12DV RS12SMART RS12AM RS12BV RS12BD RS12CV RS12DV 11

12 OBCHODNÍ ZASTOUPENÍ PRO čr Banador, s.r.o. Blanenská Kuřim Česká republika Vyrobeno na Slovensku.
