Automatická regulace hoření

Transkript

1 Automatická regulace hoření pro krby a kamna 1. Proces hoření 2. Cíl regulace 3. Cíl vývoje 4. Výhody regulace 5. Princip regulace 6. Blokové schéma automatické regulace 7. Funkce 8. Novinky nového typu automatické regulace 9. Základní tabulka parametrů 10. Rozšířená tabulka parametrů 11. Montáž 12. Fotografie 13. Postup při zapojení a uvedení do provozu 14. El. zapojení 15. Balení 16. Praktické informace

2 1. Proces hoření teplota neregulovaná křivka hoření t-10 regulovaná křivka hoření t-1 čas 2. Cíl regulace - omezit max. teplotu - po ukončení hoření uzavřít přívod CPV - upravit křivku hoření 3. Cíl vývoje - univerzální regulační systém /pro všechny ohniště/ - otevřený regulační systém /vstupní možnosti/ - jednoduchá obsluha - možnost změny programu - centrální elektronika - jednoduchá montáž - finanční dostupnost - design 2

3 4. Výhody regulace - zabraňuje přetopení topného systému - prodlužuje proces hoření - zvyšuje účinnost ohniště a tepelného systému - zlepšuje hygienu prostředí - snižuje spotřebu paliva - zvyšuje bezpečnost topení - zlepšuje tepelnou pohodu prostředí - umožňuje využití dalších příslušenství - zvyšuje aktivnější přístup uživatele - zvyšuje prestiž našeho řemesla 5. Funkce současného typu - nastavení křivky hoření - funkce studeného startu, zátopová křivka hoření - časová prodleva v závislosti na teplotě - uzavření klapky při ukončení hoření - uzavření/otevření klapky vst. vzduchu při ukončení hoření - odvětrání spalin - zvuková signalizace při ukončení hoření 6. Novinky automatické regulace - nový design - možnost připojení 2. teplotního čidla - plovoucí ukončovací teplota /regulace i při dosažení nízkých teplot hoření/ - výběr typu ohniště z operační paměti - možnost připojení 2. serva - elektronické ovládání otevírání/zavírání klapky vzduchu v manuálním režimu - jemnější regulace - výstupní relátko /digestoř, ventilátor spalin apod./ - záznam překročení nastavených teplot - jednodušší změna parametrů - testovací režim - zvuková signalizace v případě zhasnutí ohně při zatápění - možnost nastavení zhasnutého displeje - možnost připojení PC /při instalaci datového převodníku a instalaci softwaru/ - načítání a uložení všech hodnot parametrů - zobrazení nastavených a vypočítaných hodnot v reálném čase - grafický výstup průběhu hoření při současném zobrazení stavu parametrů - uložení a zobrazení historie / 4096 záznamů celého průběhu hoření/ 3

4 7. Princip regulace Vzestupná křivka hoření teplota t - 10 Tmax klapka uzavřena na hodnotu k - 10 t - 5 k - 5 t - 1 k - 1 čas Sestupná křivka hoření Tmax td1 teplota k-11 k-12 td /vypočítaná/ k-13 k-14 k-15 k-e T - E k-16 k-17 k - 18 E-C EEC STANDBY čas 4

5 teplota T max td1 k - 11 čas 6. Blokové schéma automatické regulace hoření Teplotní čidlo 1 Servo 1 Klapka 1 Teplotní čidlo 2 Centrální jednotka Servo 2 Externí spínač Relé 230V/2A 5

6 Základní tabulka parametrů programu Optimalizace hoření v. 3x poz. parametr popis rozsah přednast. nast. 1. PAS Heslo pro přístup do editace parametrů bep Zvuková signalizace beeperu OFF On On 3. JAS Hodnota jasu displeje (1=min., 5=max.) Sut Zhasnutí displeje při regulaci OFF On OFF 5. t-s Teplota startu (jinak STANDBY) C 6. C-S Prodleva startu regulace sec 7. it2 Instalace 2.teploty OFF=NE On=ANO OFF On OFF 8. idi Instalace dveřního kontaktu OFF=NE On=ANO OFF On OFF 9. E2S Instalace 2.serva OFF=NE a On=ANO OFF On OFF 10. typ Výběr typu vložky 1 USr 1,2,, USr 11. E-n Možnost editace parametrů vložky OFF On OFF 12. thn Nulování testovacích čítačů OFF On OFF 13. th1 Mezní teplota pro čítač Ch C 14. Ch1 Čítač překročení teploty th1 (nelze editovat) th2 Mezní teplota pro čítač Ch C 16. Ch2 Čítač překročení teploty th2 (nelze editovat) th3 Mezní teplota pro čítač Ch C 18. Ch3 Čítač překročení teploty th3 (nelze editovat) SnS Povolení servisního režimu OFF On OFF 20. EPS Změna hesla tes Start testovacího režimu OFF On OFF 6

7 Rozšířená tabulka parametrů programu Optimalizace hoření v. 3x Editace tabulky je umožněna jen v případě nastavení parametru E-n = On v základní tabulce poz. parametr popis rozsah přednast. nast. 1. t-1 Teplota omezovací - klapka se nastaví na polohu C 2. t-10 Teplota omezovací - klapka se nastaví na polohu C 3. te1 Teplota ukončovací min C 4. te2 Teplota ukončovací max C 5. kk Konstanta k + /k11 až k18/ % 6. tss Teplota navýšení t-1 t-5 při zatápění C 7. kss Přiotevření serva k-6 k12 při zatápění % 8. ts1 Teplota restartu regulace v průběhu topení C 9. CS1 Prodleva startu regulace při teplotě menší ts sec 10. CS2 Prodleva startu regulace při teplotě větší ts sec 11. tsb OFF=O% On=100% v režimu STANDBY OFF On OFF 12. k-1 Nastavení serva 1. poloha % 13. k-2 Nastavení serva 2. poloha % 14. k-3 Nastavení serva 3. poloha % 15. k-4 Nastavení serva 4. poloha % 16. k-5 Nastavení serva 5. poloha % 17. k-6 Nastavení serva 6. poloha % 18. k-7 Nastavení serva 7. poloha % 19. k-8 Nastavení serva 8. poloha % 20. k-9 Nastavení serva 9. poloha % 21. k-10 Nastavení serva 10. poloha % 22. td1 Teplotní diference regulace od maximální teploty C 23. k-11 Nastavení serva 11. poloha % 24. k-12 Nastavení serva 12. poloha % 25. k-13 Nastavení serva 13. poloha % 26. k-14 Nastavení serva 14. poloha % 27. k15 Nastavení serva 15. poloha % 28. k16 Nastavení serva 16. poloha % 29. k17 Nastavení serva 17. poloha % 30. k18 Nastavení serva 18. polohy % 31. E-C Prodleva uzavření serva k-e min 33. EEC Prodleva přechodu do STANDBY (servo na 100%) min 34. t21 Teplota 2.serva pro polohu C 35. k21 Poloha % 36. t22 Teplota 2.serva pro polohu C 37. k22 Poloha % 38. t23 Teplota 2.serva pro polohu C 39. k23 Poloha % 40. t24 Teplota 2.serva pro polohu C 41. k24 Poloha % 42. E-o OFF=NE a On=ANO povolení odvětrání OFF On OFF 43. S1C Doba chodu 1. serva /centrální přívod vzduchu/ s 44. S2C Doba chodu 2. serva s 7

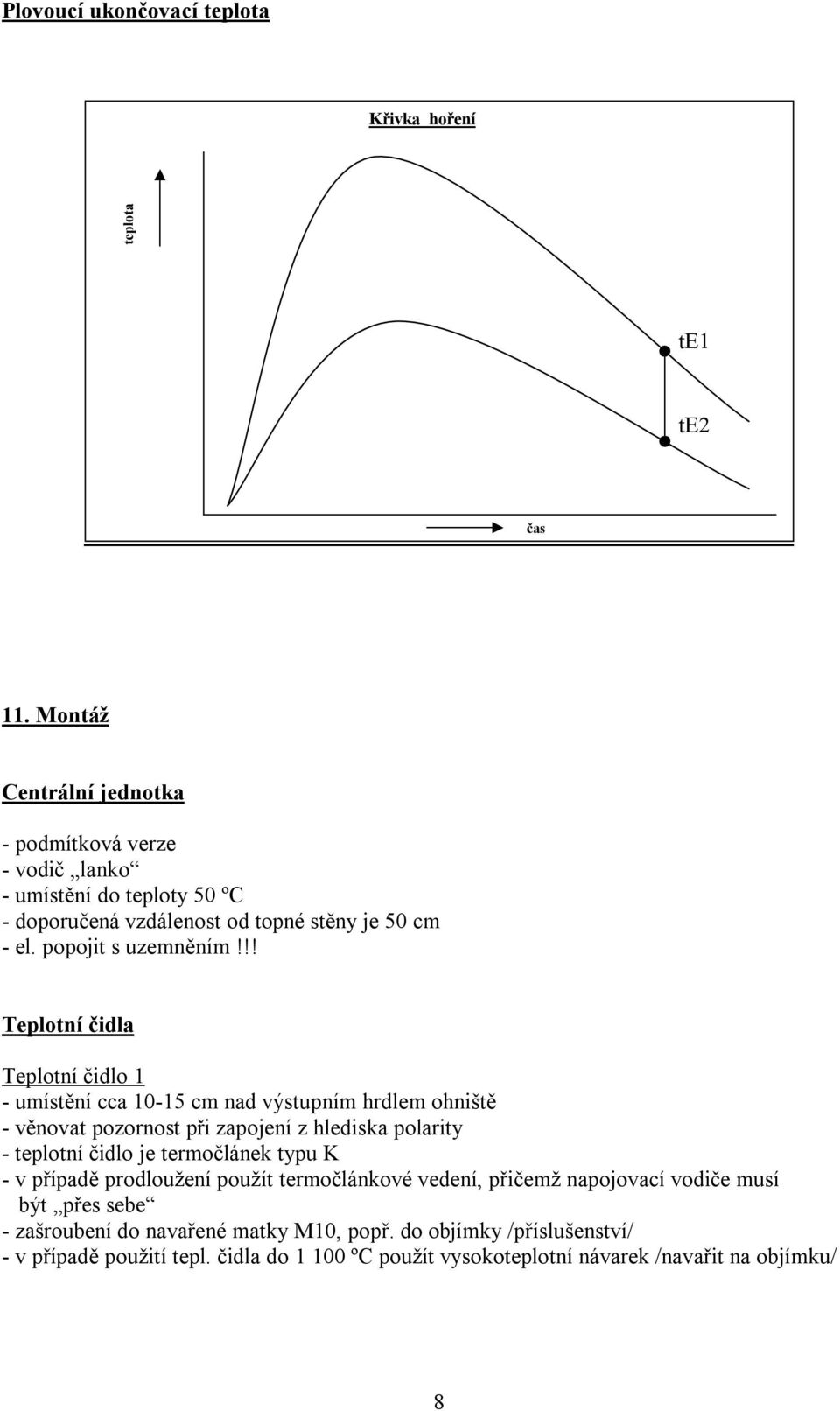

8 Plovoucí ukončovací teplota Křivka hoření hoření teplota te1 te2 čas 11. Montáž Centrální jednotka - podmítková verze - vodič lanko - umístění do teploty 50 ºC - doporučená vzdálenost od topné stěny je 50 cm - el. popojit s uzemněním!!! Teplotní čidla Teplotní čidlo 1 - umístění cca cm nad výstupním hrdlem ohniště - věnovat pozornost při zapojení z hlediska polarity - teplotní čidlo je termočlánek typu K - v případě prodloužení použít termočlánkové vedení, přičemž napojovací vodiče musí být přes sebe - zašroubení do navařené matky M10, popř. do objímky /příslušenství/ - v případě použití tepl. čidla do ºC použít vysokoteplotní návarek /navařit na objímku/ 8

9 Teplotní čidlo 2 - zapojen jen pro informační údaje /snímaná teplota z uvedeného čidla není zpracovávána pro regulaci!/ - nejčastěji instalace se provádí před zaústěním do komína Z rozdílu teplot mezi teplotním čidlem 1 a 2 se např. zjišťuje teplotní spád v akumulačním tahu. Instalace teplotního čidla 2 se musí potvrdit zapnutím parametru it2=on! Nastavením parametru it2 na stav ON se bude snímaná teplota zobrazovat na displeji. Externí spínač Zapojení dveřního mikrospínače : dvířka zavřená kontakt rozpojený dvířka otevřená kontakt sepnutý Poznámka Činnost automatické regulace se zapojeným dveřním spínačem je nastavena následovně : - při otevření dvířek se klapka přívodního vzduchu začne otevírat - při uzavření dvířek se spustí automatická regulace Je-li požadavek aby dveřní spínač ovlivňoval činnost výstupního relé 230V/2A musí se zapnout parametr idi=on /viz Základní tabulka parametrů, poz. 10, str.10/. V tomto případě se při otevření dvířek v průběhu regulace kontakty relé rozpojí /v případě zapojení kuchyňské digestoře se zabrání vniku spalin do interiéru/ Servopohony Servopohon 1 - max. teplota instalace je do 50 ºC - zabezpečit přístup k servisním úkonům! - konektorové propojení, popř. dle el. schématu - ruční otáčení serva se provádí přiložením magnetu na určené místo Poznámka Při spojování kruhové klapky se vzduchovodem použijte vždy stahovací kovové pásky! Spojení pomocí jen Al lepící pásky je nedostatečné. V případě uvolnění Al lepící pásky není regulace plně funkční! Servopohon2 - pro ovládání tzv. Moritzovy klapky nebo komínové klapky Poznámka Instalace servopohonu2 se musí potvrdit zapnutím parametru E2S=on V opačném případě nebude servopohon2 funkční! 9

10 12. Fotografie 10

11 13. Postup zapojení Automatické regulace RMT Reg a uvedení do provozu krok 1 : krok 2 : krok 3 : - připojení klapky se servem k CPV ohniště - instalace teplotního čidla - instalace podmítkové krabice el. propojení - propojení serva 1, popř. 2 s centrální jednotkou formou zasunutí konektorů - propojení tepl. čidla 1, 2 s centrální jednotkou dle el. zapojení - propojení dveřního kontaktu s centrální jednotkou formou zasunutí konektorů - zapojení přívodního napětí 230 V dle el. zapojení - provést el. uzemnění na zemnící šroub podmítkové krabice - zapojení nelátkového výstupu se spotřebičem /ventilátor, digestoř apod./ úprava programu - výběr typu ohniště ze seznamu předinstalovaných ohnišť, parametrem typ - zap/vyp parametr 2. tepl. snímače, parametr it2 v zákl. tabulce parametrů - zap/vyp parametr dveřního kontaktu, parametr idi v zákl. tabulce parametrů - zap/vyp parametr 2. serva, parametr E2S v zákl. tabulce parametrů - upravit činnost 2. serva, parametry t21-t24, k21-k24 - upravit hodnoty překročení teplot, parametry th1-th3, Ch1-Ch4 - upravit parametr zhasnutí displeje v režimu regulace, parametr Sut - upravit parametry jasu a zvukové signalizace, parametry JAS, bep krok 4 : jen v opodstatněných případech! upravit hodnoty křivky hoření /parametr E-n musí být nastaven na stav on / - parametry t-1, t-10 /omezení vzestupné křivky hoření/ - parametr td1 /nastavení teplotní diference/ - nastavení pásma ukončovací teploty te1 a te2 - nastavení parametru kk - nastavit parametr zav/otevření klapky CPV po ukončení hoření, parametr tsb - povolit/zakázat provětrání tahového systému, parametr E-o 11

12 14. El. zapojení S1 - servo CPV /centrálního přístupu vzduchu/ S2 - servo /jiné využití/ Ext. sp. dveřní spínač Mikrospínač u KV Romotop má zapojen 1 a 3 kontakt. TČ 1 teplotní čidlo 1 /hlavní/ TČ 2 teplotní čidlo 2 /vedlejší/ + zelenobílá barva bílá barva Při zapojení TČ1 a TČ2 jsou zapojeny vodiče společně. 12
