1 Cenius XTender

2 Cenius Kypřič Cenius SPEED tilling Cenius TX Super se vedle dobrého zapracovávání posklizňových zbytků do půdy vyznačuje velmi dobrým promícháváním, drobením i zarovnáváním. Přitom je aktivační síla pružinového jištění proti přetížení dostatečná i v případě velké pracovní hloubky. Nabídková paleta pracovních radliček je velmi široká a totéž platí i pro výběr různých typů válců. (traction praktický test stroje AMAZONE Cenius TX Super 3/2016)

3 2 3 Modelová řada kypřičů Cenius zahrnující nesené kypřiče (Cenius) i tažené kypřiče (Cenius-2T/Cenius-2TX) s pracovním záběrem od 4 m do 8 m přináší správné řešení pro téměř veškeré zemědělské podniky. Díky široké paletě různých variant vybavení lze uspokojit téměř veškeré požadavky a současně zajistit perfektní pracovní výsledek. Cenius Intenzivnější, flexibilnější, prostě lepší! Strana Hlavní argumenty 4 Radličky C-Mix Systémy radliček 8 Systém radliček C-Mix C-Mix-Clip 10 Cenius Special Cenius Super 12 Nastavení nářadí srovnávání terénu 14 Podvozek vedení hloubky 16 Posilovač trakce Připojení 18 Srovnávání a utužování půdy 20 Zpětné utužování Válce 22 GreenDrill 24 Cenius a T 26 XTender zásobník nesený za traktorem 28 Servis AMAZONE 34 Technické údaje 36 Díky hydraulickému nastavení hloubky lze přímo z traktoru reagovat na měnící se kvalitu půdy i na utužování stop od traktoru a lze tudíž dosáhnout perfektního výsledku. (dlz agrarmagazin 02/2015)

4 Cenius Cenius nová generace kypřičů! Třetina nákladů zemědělských podniků připadá na oblast přípravy půdy a setí. Narůstající ceny provozních nákladů zemědělcům značně ztěžují situaci. Celá řada podniků hledá při řešení otázek mechanizace nářadí, které by přineslo úsporu nákladů a současně nabídlo co nejuniverzálnější využití. Řešení přináší nesený kypřič Cenius s pracovním záběrem 3 m, 3,5 m, 4 m, tažené kypřiče Cenius-2T se 4 m pracovním záběrem a Cenius TX s pracovním záběrem 4 m, 5 m, 6 m, 7 m a 8 m. Tyto stroje se používají od mělké podmítky až po hluboké kypření půdy. Díky variabilnímu vybavení kypřiče jej lze přizpůsobit téměř všem pracovním podmínkám. Ve spojení se secí kombinací AMAZONE s aktivní či pasivní přípravou půdy se zde nabízí ideální technika pro minimalizační přípravu půdy. Hlavní argumenty: Cenius 03 Special se střižnou pojistkou, pro práci na lehkých až středně těžkých půdách bez kamenů. Cenius 03 Super s pružinovým jištěním proti přetížení a aktivační silou pružin 600 kg pro práci na těžkých a kamenitých půdách. Radličkový systém C-Mix je k dispozici pro všechny stroje Cenius 03, nabízí různé radličky určené pro práci v jakýchkoliv pracovních pod mínkách a zajišťuje intenzivní promíchání s půdou. Maximální komfort díky hydraulickému nastavení pracovní hloubky, které nabízíme na přání, a viditelná stupnice pro nastavení pracovní hloubky. Zarovnávání pomocí zahrnovaček z pružinové oceli nebo zarovnávacích disků. Disky nabízíme v hladkém nebo ozubeném provedení. Volitelně dodávané krajní disky s možností nastavení potřebné výšky i úhlu, čímž se vytváří optimální přechod v okraji záběru. Bezúdržbové uložení zarovnávacích disků s kluzným kroužkovým těsněním a promazáním pro celou dobu životnosti, sériové jištění krajních prvků proti přetížení. Široká nabídka různých typů válců pro optimální zpětné utužování půdy ve všech lokalitách a za jakýchkoliv pracovních podmínek. Možnost vybavení nástavbovým secím strojem GreenDrill pro výsev jemného osiva a meziplodin.

5 Hlavní argumenty 4 5 Využívejte strojů Cenius a Cenius TX pro optimální přípravu půdy spektrum použití XXL Mělká podmítka ihned po sklizni: 3 až 12 cm Středně hluboká příprava půdy a intenzivní promíchání posklizňových zbytků: 12 až 20 cm Příprava seťového lože na jaře Zapracování pevného a kapalného hnojiva i organické hmoty Kypření půdy do hloubky ornice: 20 až 30 cm Cenius 3003 Special Provedení vlastního nářadí na nás zapůsobilo velmi vyspělým a solidním dojmem. Špičkové bylo i lakování. (dlz agrarmagazin 08/2013) Le vainqueur du comparatif Vítěz srovnávacího testu (La France Agricole, srovnávací test 11/2012) VÍCE INFORMACÍ

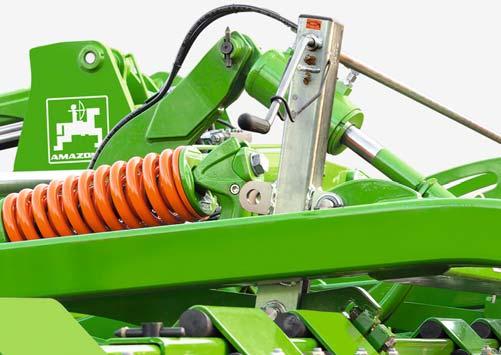

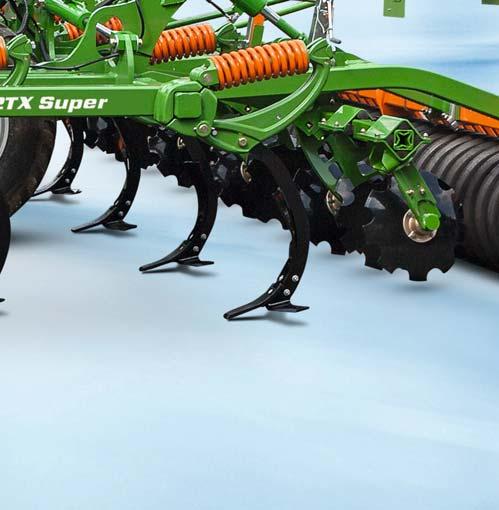

6 Cenius Hlavní argumenty pro kypřič Cenius TX Perfektní pracovní obraz SPEED tilling Radličky C-Mix-Super s pružinovým jištěním, aktivační silou 600 kg a výškou zvedání 30 cm garantují bezpečný průjezd i při práci na značně kamenitých půdách a jsou zárukou konstantní pracovní hloubky 30 cm. Nový radličkový systém C-Mix nabízí různé radličky určené pro práci v jakýchkoliv pracovních podmínkách a zajišťuje intenzivní promíchání půdy. Pro srovnávání povrchu jsou k dispozici ozubené srovnávací disky, hladké srovnávací disky či pružinové zahrnovačky, které zajistí perfektní srovnání terénu. Cenius TX Super Maximální flexibilita Uspořádání radliček ve čtyřech řadách. Radličky se při nárazu na překážku vychýlí směrem nahoru. Vzdálenost řádků 28 cm a výška rámu 80 cm umožňují variabilní práci bez ucpávání. Podvozek lze na velmi lehkých půdách nastavit tak, aby současně fungoval jako nosný prvek, a tak se cíleně přenáší zatížení z válce na podvozek. Za mokra lze pracovat bez utužovacího válce, takže se pro hloubkové vedení používají pouze podvozek a opěrná kola. Radličky umístěné za koly plnícími roli podvozku zajišťují v tomto případě kypření stop od kol. Připojení kypřiče Cenius TX lze zvolit libovolně a kdykoliv je možné provést výměnu.

7 Hlavní argumenty 6 7 Maximální komfort Na přání nabízíme hydraulické, plynulé nastavení pracovní hloubky vč. stupnice pro odečítání pracovní hloubky. Tak lze nářadí flexibilně přizpůsobovat různým pracovním podmínkám. Volitelné hydraulické nastavení diskové sekce může řidič provádět přímo z traktoru. Práce je pro něj tudíž velmi pohodlná a navíc bezpečná. Držáky válců umožňují jejich snadnou demontáž i bezpečné uchycení. Vysoký výkon Pracovní záběr do 8 m v kombinaci s posilovačem trakce, který dodáváme na přání zákazníka, jsou garancí vysokého plošného výkonu. Velký rejd na silnici i na poli díky středovému podvozku, schválení pro jízdu po silnici do 40 km/h. V kombinaci se secí jednotkou GreenDrill 500 určenou pro kypřič Cenius TX lze přípravu půdy i výsev meziplodin zvládat v průběhu jedné pracovní operace. Při práci s 5 m pracovním záběrem za sebou kypřič zanechává bezvadně obdělanou plochu. Řádně se zapracuje i dlouhé kukuřičné strniště. (dlz agrarmagazin 02/2015) S prací kypřiče jsme velmi spokojení. Promíchávání s půdou, rozmělňování hrud i zarovnávání je po sklizni veškerých plodin bezvadné. Přes svoji značnou délku má kypřič Cenius TX Super velký rejd. (traction praktický test stroje AMAZONE Cenius TX Super 3/2016) VÍCE INFORMACÍ

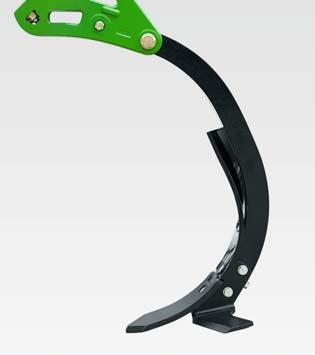

8 Cenius Perfektní pracovní obraz s radličkami C-Mix Radličky C-Mix-Super s pružinovým jištěním Cenius 3003 Super při práci

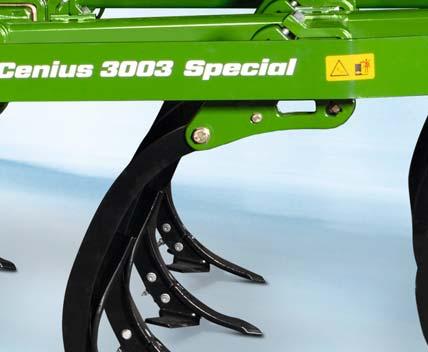

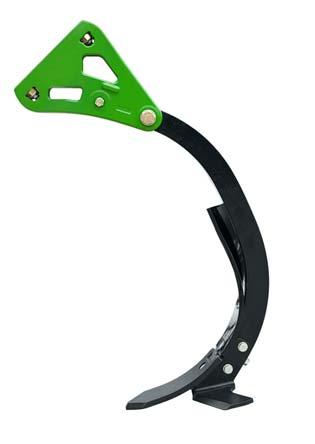

9 Radličky C-Mix Systémy radliček 8 9 Cenius 3003 Special při práci Radličky C-Mix-Special jištěné střižným šroubem Radličky C-Mix Obecně rozlišujeme u kypřiče Cenius dvě varianty: Special se střižnými šrouby jako pojistkou proti přetížení a Super s pružinovým jištěním. Radličky C-Mix-Super Radličkové pole umístěné uprostřed stroje vytváří společně s pojistkou proti přetížení C-Mix-Super perfektní pracovní obraz i při kypření do hloubky ornice. Aktivační síla těchto pojistných pružin u radliček C-Mix-Super činí 600 kg při výšce zdvihu 300 mm. Efektivně a kontinuálně lze tedy pracovat i za ztížených pracovních podmínek. Pokud by nebyla výška zdvihu činící 300 mm při překonávání velkých kamenů a překážek přesto dostatečná, pak je tu ještě radlička C-Mix-Super opatřená střižným šroubem (jištění proti přetížení). Radličky C-Mix-Special Radličky C-Mix-Special jištěné střižnými šrouby představují alternativu pro práci na lehkých a středně těžkých půdách bez kamenů. Srdce kypřiče: Radličky Spektrum použití kypřičů Cenius sahá od mělké podmítky, přes kypření do hloubky ornice až po přípravu seťového lože. Nutností jsou přitom samozřejmě kompatibilní radličky. Oddělení vodicího plechu a špičky radličky vede především ke snížení amortizace. V závislosti na typu půdy, lokalitě a vlhkosti budete moci použít 3 až 5 špiček, než budete nuceni vyměnit vodicí plech. Nové vodicí plechy radličkového systému C-Mix se točí do spirály a společně s optimálním rádiusem vodicího plechu garantují perfektní obracení půdy a tím i velmi vysokou intenzitu promíchávání s vynaložením minimálního příkonu. V podobě rychlovýměnného systému C-Mix-Clip navíc AMAZONE nyní nabízí systém, který umožňuje především snadnou, rychlou a velmi komfortní výměnu radliček, a to téměř bez použití nářadí. Pestrá paleta nabízených radliček je jedinečná. (dlz agrarmagazin 08/2013) Další plusový bod získává nový radličkový systém C-Mix díky skutečnosti, že se odolný vodicí plech nemusí vyměňovat při každé výměně radličky. (dlz agrarmagazin 02/2015) Bezvadné jsou i nové radličky z tvrdokovu. Nyní mají za sebou cca 500 ha a předběžně vydrží ještě dalších 250 ha. Jejich životnost by tak byla ve srovnání s ocelovými špičkami trojnásobná. I sousední podniky si na základě našich pozitivních zkušeností nyní chtějí pořídit toto profesionální nářadí. (traction praktický test stroje AMAZONE Cenius TX Super 3/2016)

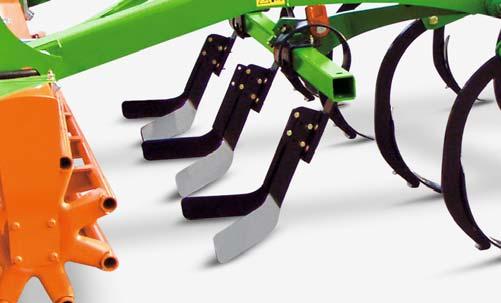

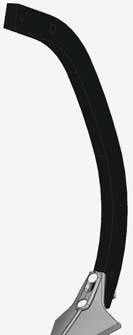

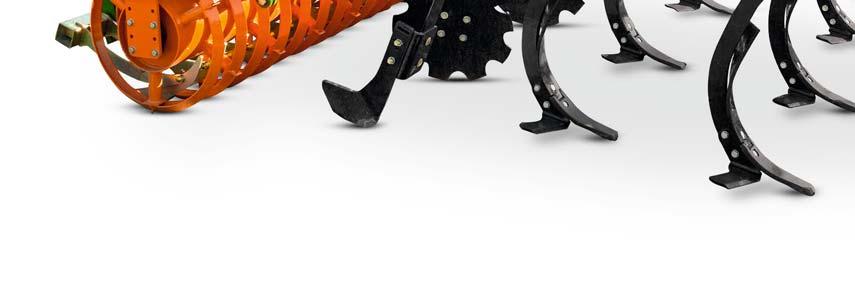

10 Cenius Radličkový systém C-Mix Správný typ radličky do konkrétních pracovních podmínek Prostřednictvím osvědčeného systému radliček C-Mix nabízí AMAZONE širokou paletu radliček. Šípová radlička C-Mix 320 mm Pracovní hloubka od 3 do 10 cm Speciální nářadí na mělkou podmítku strniště Celoplošné podřezávání strniště a přerušení vzlínání vlhkosti Promíchávání vypadaného obilí a semen plevele těsně u povrchu Intenzivní promíchávání Křídlatá radlička C-Mix 350 mm Pracovní hloubka od 8 do 12 cm Celoplošné podřezávání strniště a přerušení vzlínání vlhkosti Promíchávání vypadaného obilí a semen plevele těsně u povrchu Demontovatelné křidélko za účelem použití radličky C-Mix 80/100 pro hluboké kypření Radlička C-Mix 100 mm s vodicím plechem 100 mm Pracovní hloubka od 10 do 20 cm Univerzální použití Pro práci na velmi lehkých, sypkých půdách za účelem dosažení lepšího promíchávání Intenzivní práce v půdě, vynikající promíchávání v kombinaci se spirálovým vodicím plechem Radlička C-Mix 80 mm s vodicím plechem 80 mm Pracovní hloubka od 12 do 30 cm Pro základní přípravu půdy do střední až větší hloubky ornice Intenzivní kypření a promíchávání slámy pomocí spirálového vodicího plechu V kombinaci s křídlatou radličkou C-Mix 350 mm lze provádět i podmítku strniště Radlička se u špičky zužuje na 50 mm a tím: umožňuje perfektní pronikání do půdy i v nejtěžších pracovních podmínkách lepší odolnost proti opotřebení Radlička C-Mix-HD 80 mm Pracovní hloubka od 12 do 30 cm Vysoce otěruodolná varianta (HD Heavy Duty) Jednodílná radlička s vodicím plechem do spirály pro intezivní promíchávání V kombinaci s křídlatou radličkou C-Mix 350 mm lze provádět i podmítku strniště Konstantní pracovní hloubka po celou dobu použití, dodatečné nastavení hloubkového vedení není nutné Radlička C-Mix 40 mm Úzká radlička pro pracovní hloubku od 20 do 30 cm Kypří půdu s minimálními nároky na výkon traktoru Nižší nároky na výkon traktoru v případě kypření půdy do hloubky ornice s velkým pracovním záběrem Ideální řešení pro kombinaci s neseným zásobníkem XTender a zahrnovačkami Šípová radlička C-Mix 320 mm Křídlatá radlička C-Mix 350 mm Radlička C-Mix 100 mm s vodicím plechem 100 mm Radlička C-Mix 80 mm s vodicím plechem 80 mm Radlička C-Mix-HD 80 mm Radlička C-Mix 40 mm

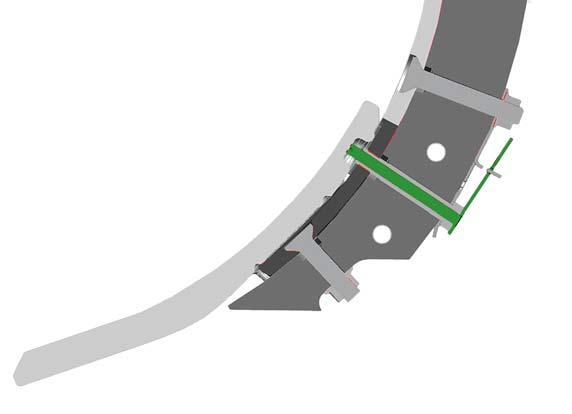

11 Systém radliček C-Mix C-Mix-Clip Rychlovýměnný systém C-Mix-Clip Rychlá a komfortní výměna radliček Rychlovýměnný systém C-Mix je systém, pomocí něhož lze snížit nejenom časovou náročnost a tím i náklady na výměnu radliček, nýbrž umožňuje i individuální a rychlou reakci na konkrétní pracovní zadání. Radličkový systém C-Mix-Clip se stejně jako známé radličky C-Mix skládá z vodicího plechu a špičky. Vodicí plech se i u systému C-Mix-Clip pevně sešroubuje s radličkou a špička je připevněna na rychlovýměnném systému. Po jednorázové a snadné montáži držáku C-Mix-Clip na radličku lze snadným vytažením a opětovným zasunutím pojistného kolíku rychle nasouvat různé špičky radliček v závislosti na náročnosti prováděné práce. Pojistný kolík se na zadní straně radličky vede skrz dutý šroub a uchycuje tak konkrétní špičku radličky bezpečně v držáku C-Mix-Clip V závislosti na pracovních podmínkách nabízí AMAZONE tři různé špičky radliček. Špička C-Mix-Clip s 80 mm, špička C-Mix-Clip se 100 mm a šípová špička C-Mix-Clip s 320 mm. Radličky C-Mix-Clip 80 mm a 100 mm lze používat i ve spojení s křídlatou radličkou 350 mm, což umožní celoplošné rozrušení půdy při podmítce. 2 5 Rychlovýměnný systém C-Mix 1) Vybrání coby jištění proti ztrátě 2) Nasunutí radličky 3) Horní fixační šroub (dutý) 4) Pojistný kolík 5) Spodní fixační šroub Špička radličky C-Mix-Clip 80 mm Špička radličky C-Mix-Clip 100 mm Špička radličky C-Mix-Clip 320 mm Za účelem komfortní výměny špičky radličky je k dispozici montážní přípravek C-Mix-Clip. Montážní přípravek C-Mix-Clip

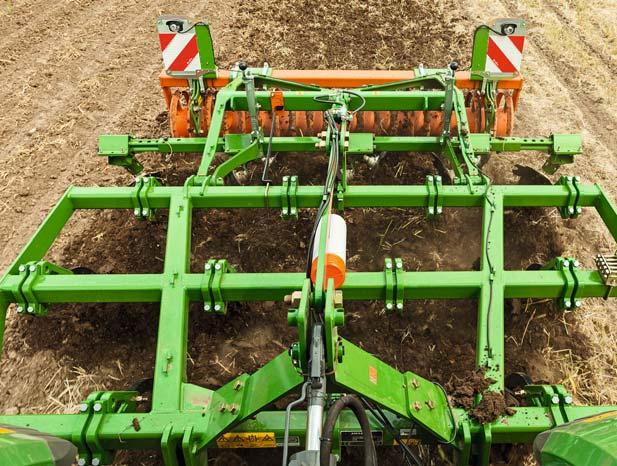

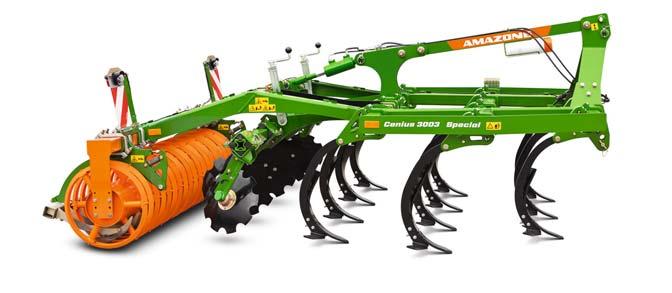

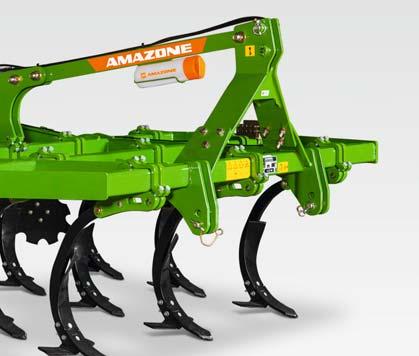

12 Cenius Nesený kypřič Cenius s nářadím ve 3 řadách Špičkové výsledky s pracovním záběrem 3 m, 3,5 m a 4 m Rám stroje Cenius 3003 Special s nářadím ve 3 řadách Rám stroje Cenius 3003 Super s nářadím ve 3 řadách Bezvadná průchodnost terénem Nesený kypřič Cenius s nářadím ve třech sekcích nachází široké spektrum uplatnění od mělké podmítky až po hluboké kypření půdy. Vyšší konstrukční světlá výška umožňuje plynulý průtok materiálu, a to i v případě velkého množství posklizňové slámy. Zahrnovačky z pružinové oceli nebo páry disků umístěné v zadní části nářadí rovnoměrně zarovnávají nakypřenou půdu. Kypření a promíchávání Uspořádání radliček na hlavním rámu ve třech řadách zaručuje rovnoměrné promíchávání a zapracovávání slámy do ornice. V případě vzdálenosti řádků kolem 270 mm se celoplošně obdělá i vysušená a tvrdá vrchní vrstva půdy. Vzájemná vzdálenost radliček v řádku činící 81 cm a vysoká světlá výška rámu (80 cm) jsou zárukou bezvadné průchodnosti terénem i maximální provozní bezpečnosti. Cenius předvedl za jakýchkoliv pracovních podmínek vynikající výkon. Testovací řidiči si zvláště pochvalovali vynikající kvalitu půdy obdělané kypřičem Cenius. ( Moderní zemědělec Praktický test vydání 10, 05/2013) AMAZONE nabízí ke kypřičům Cenius širokou paletu příslušenství, díky němuž je k dispozici široké aplikační spektrum. Kvalita odvedené práce byla vždy optimální. Kypřič navíc v rámci testu prokázal svoji výjimečnou provozní bezpečnost. ( Moderní zemědělec Praktický test vydání 10, 05/2013)

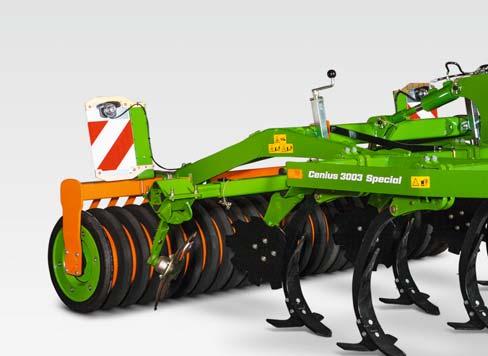

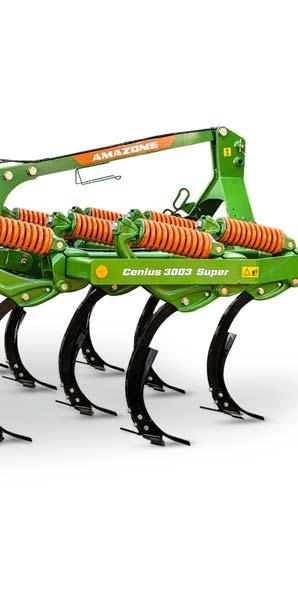

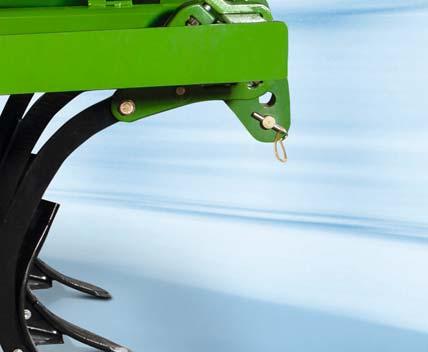

13 Cenius Special Cenius Super Speciální radličky kypřiče Cenius se střižným šroubem Cenius 3003 Special: Radličky C-Mix se střižnou pojistkou a klínovým válcem Radličky se střižným šroubem u stroje Cenius Special jsou vhodné pro práci na půdách s malým podílem kamenů. Radličky kypřiče Cenius Super s pružinovým jištěním Cenius 3003 Super: Radličky C-Mix s pružinovým jištěním a s dvojitým válcem s profilem U Na kamenitých půdách jsou pro nářadí Cenius Super k dispozici radličky s integrovaným pružinovým jištěním proti přetížení do 600 kg. Změna kategorie spodního závěsu Připojení k traktoru se provádí pomocí čepu spodního závěsu kategorie 3. Jednoduchým přešroubováním čepu spodního závěsu lze na stroji vytvořit kategorii 3N. Za účelem optimálního přizpůsobení traktoru jsou pro spodní a horní závěs k dispozici dvě výšky pro připojení. Čepy spodního závěsu, které lze přemístit za účelem změny kategorie připojení IIIN a III

14 Cenius Snadné nastavení nářadí! Nastavení pracovní hloubky a zarovnávacích jednotek u neseného kypřiče Cenius Snadné, komfortní a především rychlé nastavení nářadí bylo prioritou při vývoji nové řady kypřič Cenius. Nastavení pracovní hloubky je rychlé a snadné díky vřetenům na kulisách zadního rámu. Pro bezvadnou orientaci slouží přehledné stupnice. Pokrývá se rozpětí pracovní hloubky od 3 do 30 cm. Volitelně lze kypřič Cenius vybavit i hydraulickým nastavením hloubky. Poloha diskových sekcí popř. zahrnovaček z pružinové oceli určených pro rozmělňování a zarovnávání půdy se nastavuje centrálně pomocí stavěcích vřeten, a to bez použití nářadí. Nastavitelné krajní prvky umožňují přesný průjezd po otočení na souvrati Nastavení pracovní hloubky disků 2 Nastavení celkové pracovní hloubky pomocí hydraulického nastavení hloubky Komfortní nastavení Hloubkové nastavení zarovnávací jednotky u stroje Cenius se provádí rychle a spolehlivě pomocí dvou vřeten (bez použití nářadí). Pro ještě větší komfort řidiče nyní nabízí firma AMAZONE i hydraulické nastavení zarovnávací jednotky. Takto lze provádět kompletní nastavení stroje Cenius přímo z kabiny traktoru. Hydraulické nastavení je velmi pohodlné a současně bezpečné. Aktuální pracovní polohu zarovnávacích disků lze přímo z kabiny traktoru nerušeně sledovat na přehledné stupnici. Cenius Special: Radličky C-Mix se střižnou pojistkou a prstencovým válcem Nastavení pracovní hloubky se provádí centrálně, z jednoho místa na nářadí. Sériově se hloubkové nastavení provádí mechanicky a plynule pomocí vřetena. Na přání nabízíme i komfortní hydraulické nastavení pracovní hloubky. Tak lze i během jízdy reagovat na různou kvalitu obdělávané půdy i měnící se pracovní podmínky. Při rychlém nastavení přímo z kabiny traktoru lze využít přehledné stupnice. Válec pro hloubkové nastavení zarovnávací jednotky Válec pro hloubkové nastavení radličkové sekce

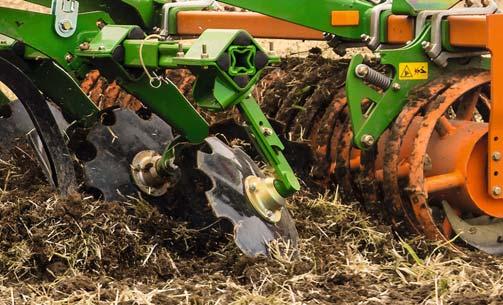

15 Nastavení nářadí srovnávání terénu Zarovnávání a rozmělňování půdy Zarovnávací disky nebo zahrnovačky z pružinové oceli pro nesený kypřič Cenius Prvotřídní srovnání obdělaného povrchu je základním předpokladem pro rovnoměrné zpětné utužování půdy. Tuto práci zajišťují srovnávací disky umístěné v zadní části nářadí, které nabízíme buď v hladkém, nebo v ozubeném provedení. Jednotlivé diskové segmenty jsou uložené na silentblocích a současně jsou vybavené integrovaným jištěním proti přetížení. Ložiska disků jsou samozřejmě bezúdržbová. Pro práci na lehčích půdách s menšími posklizňovými zbytky lze kypřič Cenius vybavit i zahrnovačkami z pružinové oceli umístěnými v zadní části nářadí. Zahrnovačky z pružinové oceli Ozubený zarovnávací disk 460 mm pro práci i s vysokým podílem slámy. Vyšší promíchávací efekt než u hladkých disků, bezpečný pohon za všech podmínek. Hladký zarovnávací disk 460 mm pro práci na středně těžkých až těžkých půdách, ve spojení se středním až vysokým podílem posklizňové slámy. Srovnávací vypouklé disky odvádějí bezvadnou práci. Krajní disky lze velmi dobře nasunovat a vysunovat a lze je rovněž řádně zajistit v podlouhlých otvorech. (test magazínu profi 07/2011)

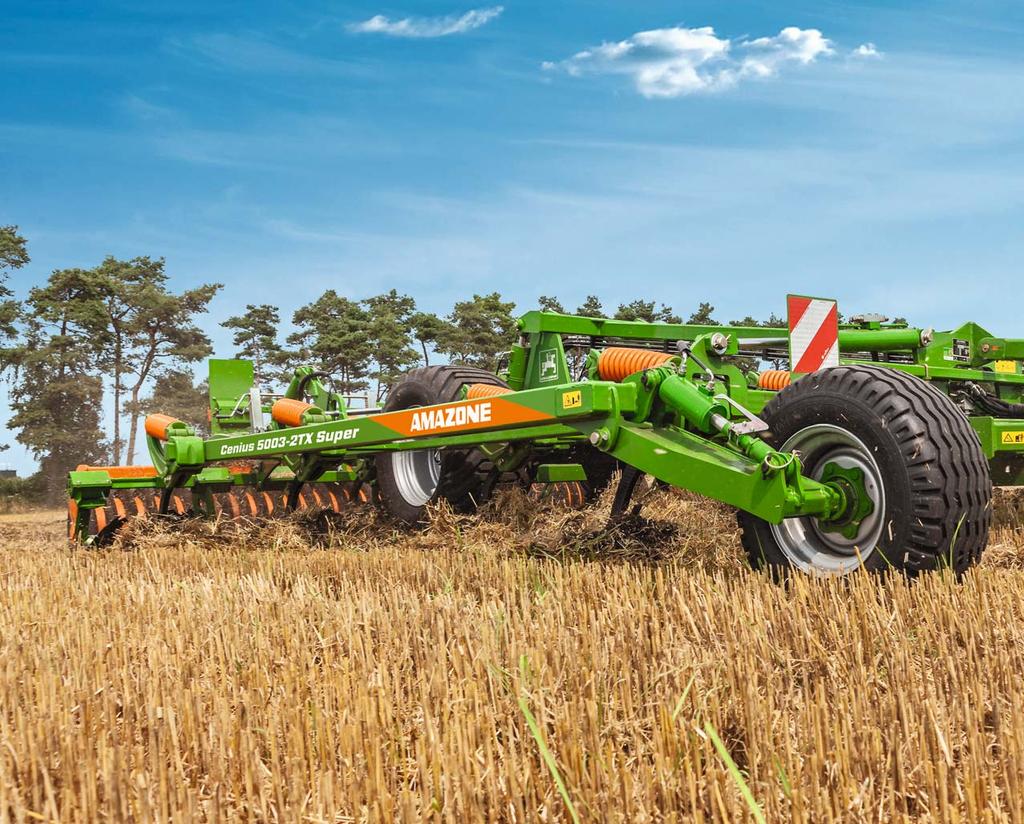

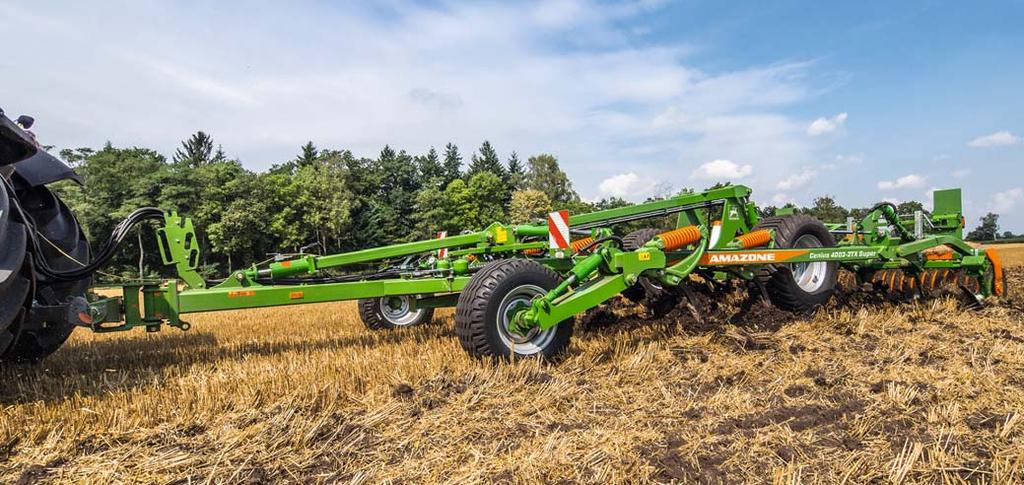

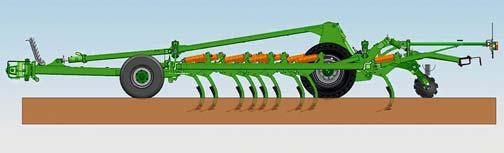

16 Cenius Tažený kypřič Cenius TX s nářadím ve 4 řadách Prvotřídní středový podvozek s pracovním záběrem 4 m, 5 m, 6 m, 7 m a 8 m Použití kypřiče Cenius TX Super s dvojitým válcem s profilem U Použití kypřiče Cenius TX Super bez utužovacího válce Výsledek testu: Půda je dobře promíchaná, velmi dobře zarovnaná a kola jsou čistá. Pozitivní je vysoká únosnost díky širokým válcům a tudíž i nižší náročnost na výkon traktoru. Prstence s profilem U se při práci zanášejí zeminou, což umocňuje jejich utužovací efekt. Mezi prstenci je však dostatek prostoru, takže se ani při práci na velmi mokrých půdách neucpávají. Válec má vysokou únosnost a stoprocentně je vhodný pro práci v naší lokalitě. Během celé doby svého používání se ještě nikdy neucpal. (traction praktický test stroje AMAZONE Cenius TX Super 3/2016)

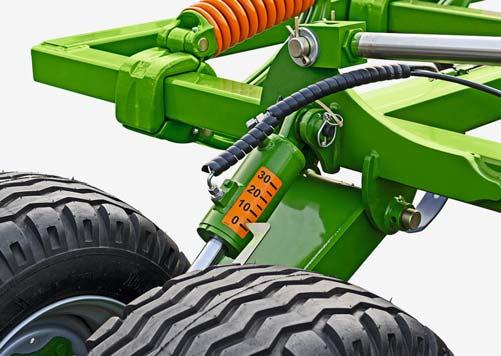

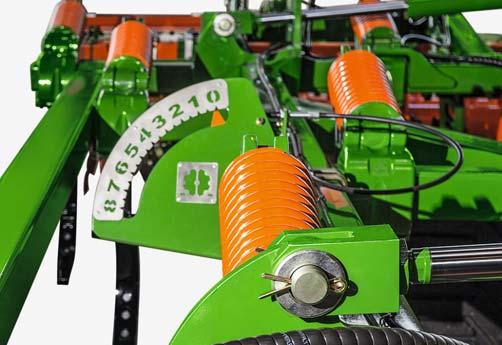

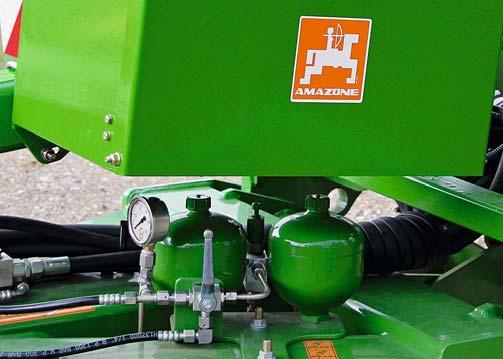

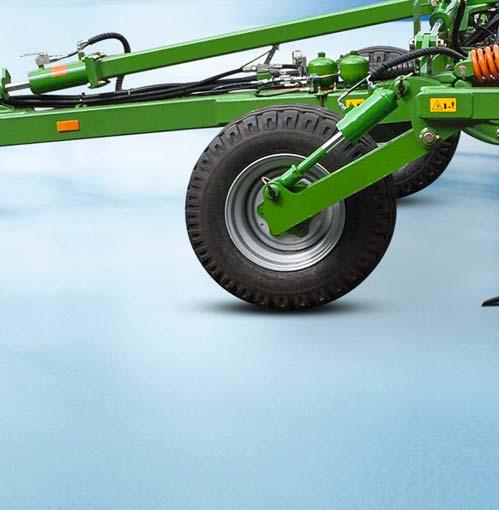

17 Podvozek vedení hloubky Stupnice pro nastavení pracovní polohy sekce s radličkami Demontáž a odstavení válců pomocí speciálních držáků Centrální a snadné nastavení hloubky Hloubkové vedení přebírají vpředu opěrná kola. V zadní části stroje plní tuto úlohu utužovací válec. Pro podniky obdělávající pole s konstantní kvalitou půdy je dostatečné mechanické nastavení pracovní hloubky, které se provádí bez použití nářadí. Pomocí našroubovaných spon lze válec velmi snadno demontovat a kypřič tak připravit pro práci za mokra nebo pro hrubou podzimní orbu. (traction praktický test stroje AMAZONE Cenius TX Super 3/2016) Má-li se během jízdy upravovat pracovní hloubka v důsledku změny typu půdy či jejího přílišného utužení, doporučujeme sáhnout po volitelném, hydraulickém, plynulém nastavení hloubky. Nastavení hloubky opěrných kol, podvozku a utužovacího válce je díky moderní hydraulice synchronizované pomocí dvojčinného ventilu = velmi komfortní řešení u každého kypřiče Cenius TX! Opěrná kola vepředu a válce vzadu spolehlivě udržují nastavenou pracovní hloubku. (dlz agrarmagazin 02/2015) Při práci s utužovacím válcem se přesně definuje potřebná výška zdvihu podvozku. Změní-li se během jízdy, pomocí hydraulického nastavení hloubky, pracovní hloubka, pak se tomu výška zdvihu podvozku automaticky přizpůsobí. Tím se zamezí souběžnému otáčení kol. Bude-li ovšem souběžné otáčení kol, např. na velmi lehkých půdách, žádoucí, pak lze tuto variantu nastavit. Při práci za mokra v pozdním podzimním období či při přípravě pole před zimou lze kypřič Cenius TX používat i bez utužovacího válce. V tomto speciálním případě se pro hloubkové vedení stroje používá podvozek. Vymezovače zdvihu hydraulického pístu poté udržují příslušnou pracovní hloubku podvozku. Radličky pracující za koly kypří půdu a vytvářejí rovnoměrný pracovní obraz. Za účelem usnadnění demontáže a odstavení demontovaných válců nyní firma AMAZONE nabízí speciální držáky. Při demontáži se válce odstaví na držák. Po uvolnění objímky pak může kypřič bez válce prostě odjet.

18 Cenius Cenius TX s posilovačem trakce Cenius TX Super

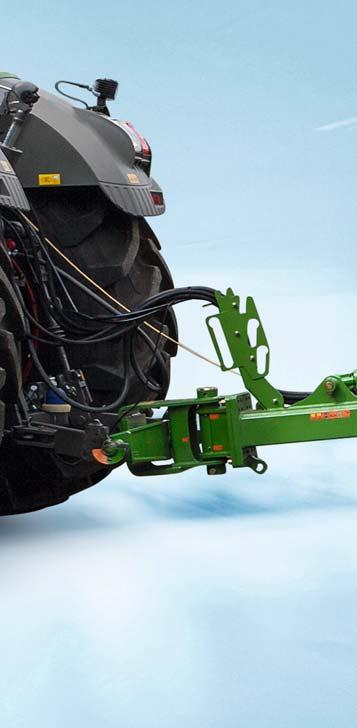

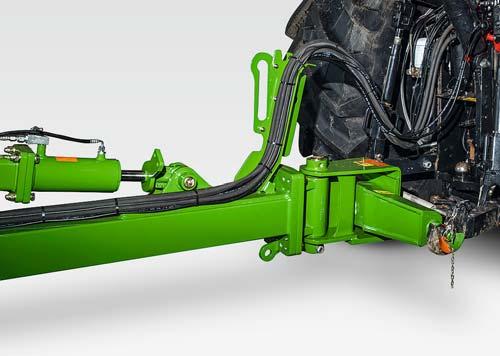

19 Posilovač trakce Připojení Posilovač trakce s odkládací skříňkou (nadstandardní vybavení) Posilovač trakce Zvýšení trakce traktoru Přenos síly z kypřiče Cenius na zadní nápravu traktoru zatížení zadní nápravy se poté zvýší až o kg Redukce prokluzu Vyšší plošný výkon Snížení spotřeby paliva Připojení Přírubové připojení umožňuje maximální flexibilitu při výběru typu připojení. Tím lze pro každý traktor zvolit vhodné připojení, nehledě na to, zda připojení ke spodnímu závěsu kat. III, IV, V, různá závěsná oka nebo závěs K80. Praktické řešení: Válec pro nastavení oje lze použít i při připojení/odpojení kypřiče, čímž lze oj upravit do vyšší či nižší polohy. (traction praktický test stroje AMAZONE Cenius TX Super 3/2016) Díky přírubovému připojení je výměna bezproblémová. (traction praktický test stroje AMAZONE Cenius TX Super 3/2016) kg Na přání nabízený posilovač trakce jsme při práci za mokra chtěli v každém případě využít. Prokluz se značně sníží, čímž poklesne i spotřeba paliva a podstatně se zvýší plošný výkon. (dlz agrarmagazin 02/2015) Posilovač trakce je obrovskou výhodou, bez něj bychom si již naši práci nedokázali představit. (traction praktický test stroje AMAZONE Cenius TX Super 3/2016)

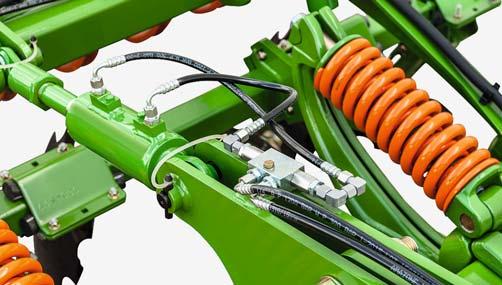

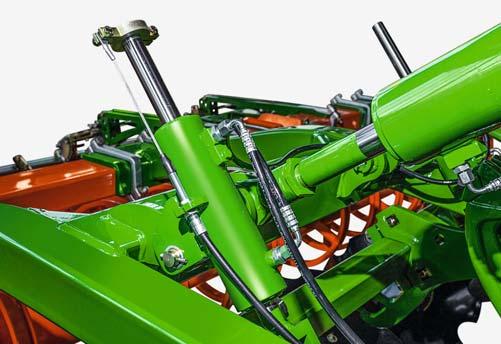

20 Cenius Optimalizované zarovnávání a utužování půdy Stupnice pro nastavení pracovní polohy zarovnávací jednotky Centrální hydraulické nastavení zarovnávacího nářadí Snadné a komfortní nastavení zarovnávací jednotky Za účelem zarovnávání povrchu půdy je za čtyřmi radličkovými sekcemi nainstalována další sekce se zarovnávacím nářadím. Zde si zákazník může vybrat ze tří různých variant. Jako alternativu si vedle pružinových zahrnovaček může v závislosti na pracovních podmínkách zvolit pro zarovnávání půdy ozubené nebo hladké disky. Ještě komfortnější obsluhu stroje nyní umožňuje hydraulické nastavení zarovnávací jednotky, které lze provádět přímo z kabiny traktoru. Hydraulické nastavení je velmi pohodlné a současně bezpečné. Aktuální pracovní polohu zarovnávacích disků lze přímo z kabiny traktoru nerušeně sledovat na přehledné stupnici. Nastavení zarovnávacích disků u kypřič Cenius TX je rychlé, bezpečné a lze jej provádět z boku stroje bez použití nářadí. Vřetena pro centrální nastavení zarovnávací jednotky U krajního disku lze samostatně nastavovat výšku a sklon za účelem vytvoření optimálního pracovního obrazu

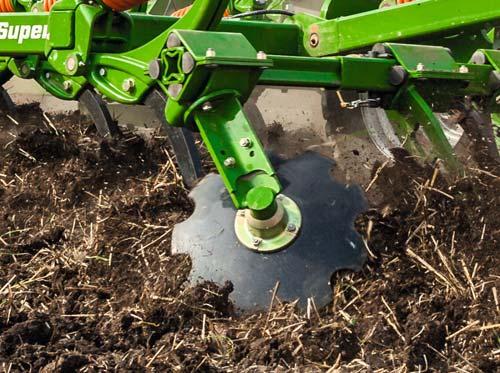

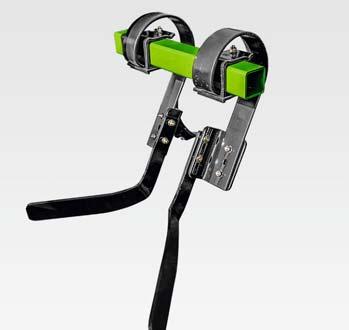

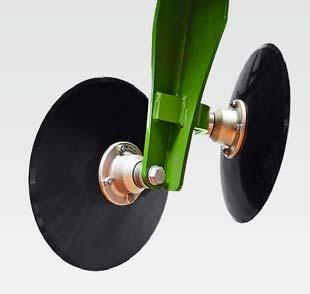

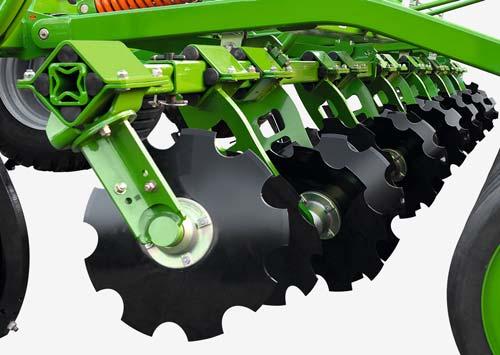

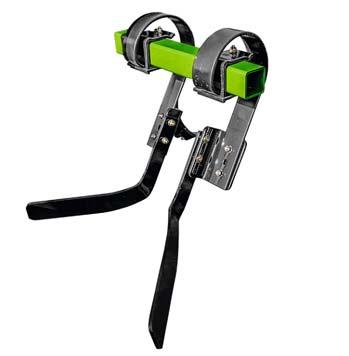

21 Srovnávání a utužování půdy Ozubené zarovnávací disky Zarovnávací disky, hladké Pružinová zahrnovačka Těsnění s kluzným kroužkem Cenius Bezúdržbová ložiska disků s kluzným kroužkovým těsněním a promazáním na celou dobu životnosti spolehlivost a komfort. Silentbloky chrání nářadí při nárazu na kámen. 2řadé radiálně axiální ložisko Kluzné kroužkové těsnění instalované v kónickém uložení Náplň převodového oleje Rychlá jízda po silnici Díky uprostřed umístěnému podvozku má stroj velký rejd na silnici i na poli. U kypřiče Cenius TX a Cenius TX se sériově používají pneumatiky 550/45-22,5. U stroje Cenius TX a Cenius TX si lze vedle pneumatik 550/45-22,5 zvolit i velikost 400/60-22,5. Pneumatické brzdy umožňují rychlou pře pravu rychlostí až 40 km/h. 40 km/h Při přepravě spočívá kypřič Cenius TX stabilně na svém robustním podvozku. (traction praktický test stroje AMAZONE Cenius TX Super 3/2016)

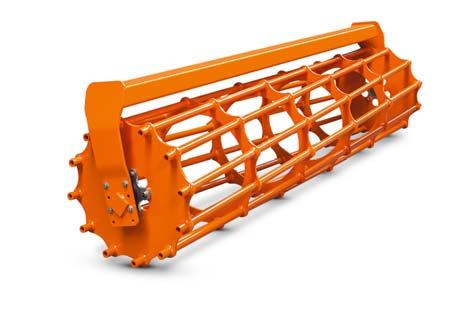

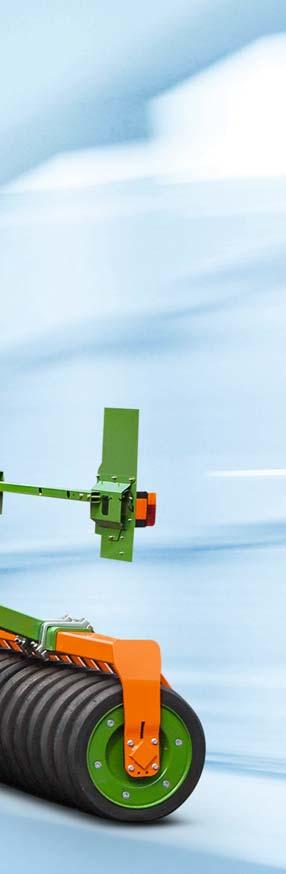

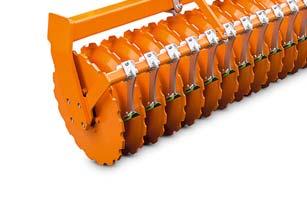

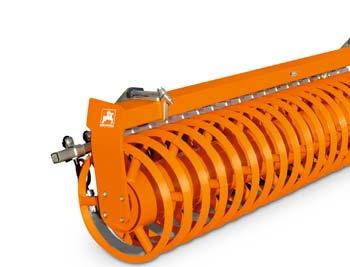

22 Cenius Utužování půdy a hloubkové vedení Ozubený válec PW Prutový válec SW Válec tandemový TW Klínový válec KW Diskový válec DW Klínový válec s profilem Matrix (KWM) Prstencový válec WW Válec s profilem U (UW) Dvojitý válec s profilem U (DUW) se zadním zavlačovačem Pro utužování jsme převážně používali klínový válec, s nímž jsme byli velmi spokojeni. Za jakýchkoliv pracovních podmínek pracoval bez ucpávání a velmi dobře dodatečně rozmělňoval suchou, rozrušenou půdu. Výsledek zpětného utužování byl velmi dobrý. Za normálních podmínek přitom mezi jednotlivými pneumatikami zůstávalo ještě dostatečné množství kypré půdy sloužící pro absorpci vody nebo výměnu plynů. (dlz agrarmagazin 08/2013)

23 Zpětné utužování Válce Válec a zadní zavlačovač výkonná kombinace na jaro V případě používání některých válců je k dispozici zadní zalvačovač, který dodáváme na přání zákazníka. Používá se pro dodatečné rozmělňování a perfektní zarovnávání povrchu půdy. Při práci vytváří zadní zavlačovač mírné vibrace. Hrubé částice půdy tak zůstávají na povrchu a zabraňují rozbahnění půdy v případě vydatných dešťů. Jemná zemina se usazuje v oblasti určené pro ukládání osiva. Prutový válec SW 520 mm Prutový válec SW 600 mm Ozubený válec PW 600 mm Válec tandemový TW 520 / 380 mm Klínový válec KW 580 mm těžké půdy Klínový válec s profilem Matrix (KWM) 650 mm Diskový válec DW 600 mm Prstencový válec WW 580 mm středně těžké půdy Válec s profilem U (UW) 580 mm lehké půdy Dvojitý válec s profilem U (DUW) 580 mm Rozmělňování Zpětné utužování Snadné odvalování Únosnost Odolnost proti kamenům Odolnost proti nalepování půdy Odolnost proti ucpávání Rozmělňování Zpětné utužování Snadné odvalování Únosnost Odolnost proti kamenům Odolnost proti nalepování půdy Odolnost proti ucpávání Rozmělňování Zpětné utužování Snadné odvalování Únosnost Odolnost proti kamenům Odolnost proti nalepování půdy Odolnost proti ucpávání méně vhodný vhodný + dobrá volba ++ velmi vhodný

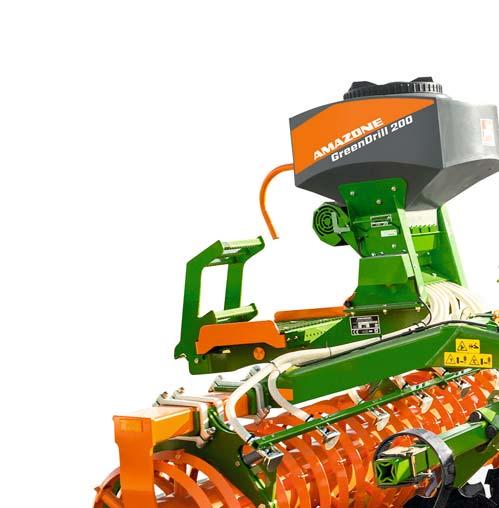

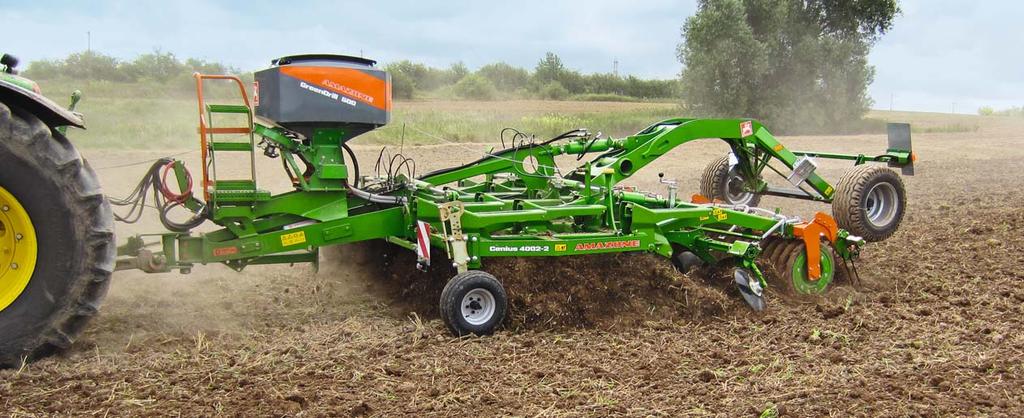

24 Cenius GreenDrill Nástavbový secí stroj pro výsev jemného osiva a meziplodin Cenius 3003 Special s GreenDrill 200

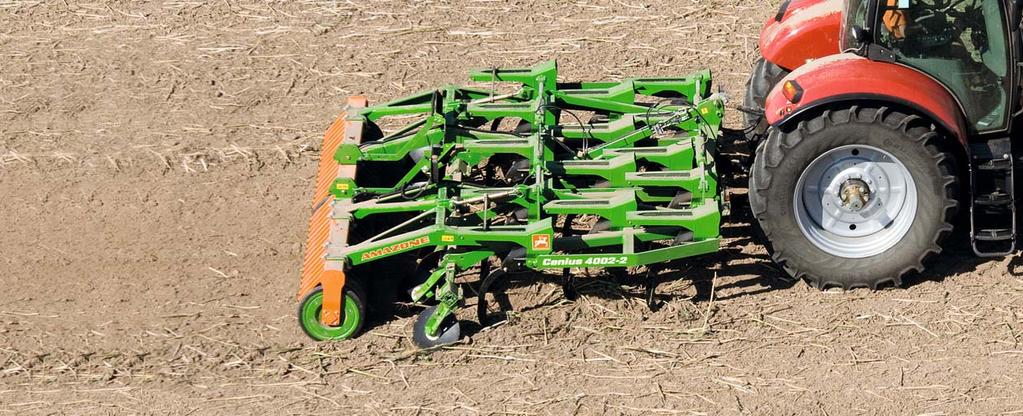

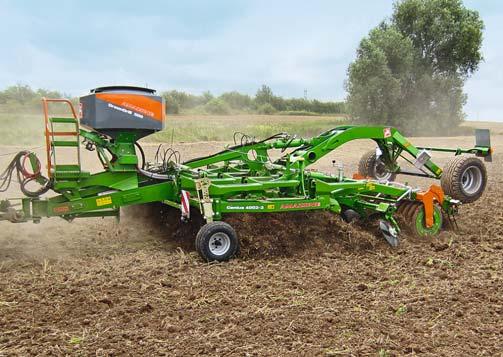

25 GreenDrill Výsev meziplodin a příprava půdy během jedné pracovní operace Pomocí nástavbového secího stroje GreenDrill můžete společně s prováděním podmítky či přípravy půdy přímo vysévat meziplodiny a dosévat trávu. Lze jej kombinovat jak s kypřičem Cenius (3003/3503/4003), Cenius-2T a Cenius TX, ak i s kompaktními diskovými bránami Catros, rotačním kypřičem KG nebo rotačními bránami KE. Osivo se rozvádí pomocí odrážecích clon. Zásobník na osivo stroje GreenDrill pojme 200 l nebo 500 l (Cenius-2T a Cenius TX) a lze se k němu snado dostat po schůdcích. V oblasti dávkování pod zásobníkem se nachází výsevní hřídel, který se v závislosti na vlastnostech osiva a výsevku opatří normálními dávkovacími kotouči nebo dávkovacími kotouči na jemné osivo. Pohon výsevního hřídele a ventilátoru zajišťuje elektromotor popř. hydraulika. Pro řízení stroje se nabízejí dvě alternativy s různým stupněm komfortu ovládání. Na počítači GreenDrill v základním vybavení lze přepínat výsevní hřídel a ventilátor a nastavovat otáčky výsevního hřídele. U komfortního vybavení nabízí počítač dodatečně menu, ve kterém lze provádět kalibraci a zobrazovat pojezdovou rychlost, obdělanou plochu i pracovní hodiny. Cenius TX Super se secí jednotkou GreenDrill 500

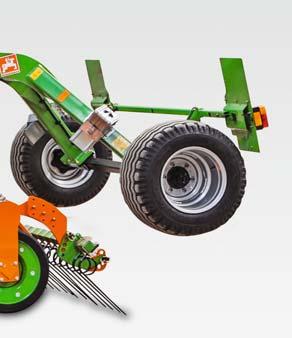

26 Cenius Cenius a T jako varianta Super

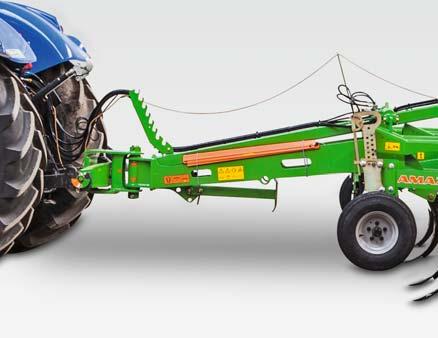

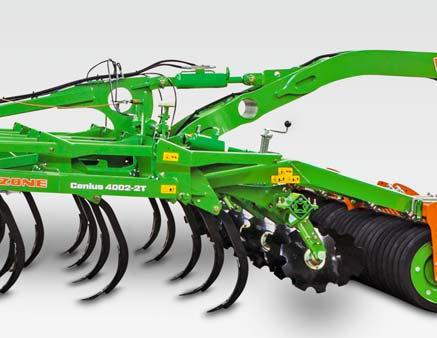

27 Cenius a T Cenius T Super Kypřič Cenius ve sklopném provedení a Cenius T jako sklopná, tažená varianta představují další krok k prosazení používání profesionálních kypřičů za traktory o výkonu od 160 KS. Tažená varianta 4 m kypřiče Cenius si vyžaduje menší zvedací sílu traktoru a zabrání vysokému zatížení zadní nápravy při zvedání nářadí na souvrati. Minimalizuje se rozsah škod způsobených průjezdem soupravy po poli. Uspořádání 3D radliček ve 3 řadách se vzdáleností brázdiček 28,5 cm a snadno nastavitelné zarovnávací disky umožňují variabilní používání nářadí od mělké podmítky, přes kypření půdy do hloubky ornice, až po přípravu seťového lože. V závislosti na typu půdy lze pro intenzivní rozmělňování či dobré zpětné utužování půdy používat různé válce. Zadní podvozek přináší maximální flexibilitu. Hydraulické nastavení hloubky, vodicí kola vpředu a zavlačovač vzadu jsou důležitými předpoklady pro vytvoření velmi dobrého pracovního obrazu. Secí stroj GreenDrill s objemem zásobníku 500 l volitelně namontovaný na oji představuje dostatečnou zásobu osiva pro důležitý výsev meziplodin aplikovaný v moderní rostlinné výrobě. Radličky 3D s pružinovým jištěním pro kypřič Cenius 02* Radlička pro podmítku, 170 mm Spirálová radlička, 75 mm Dlátová radlička, 55 mm *dodatečně k radličkám C-Mix-Special a C-Mix-Super

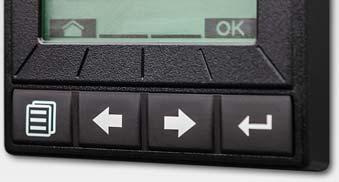

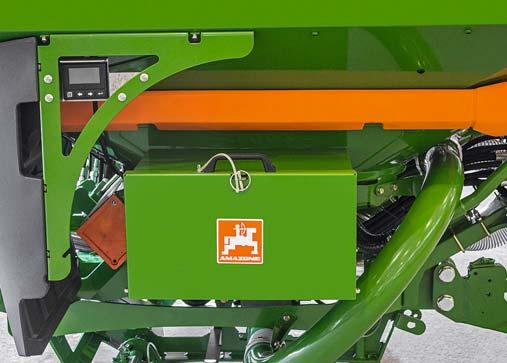

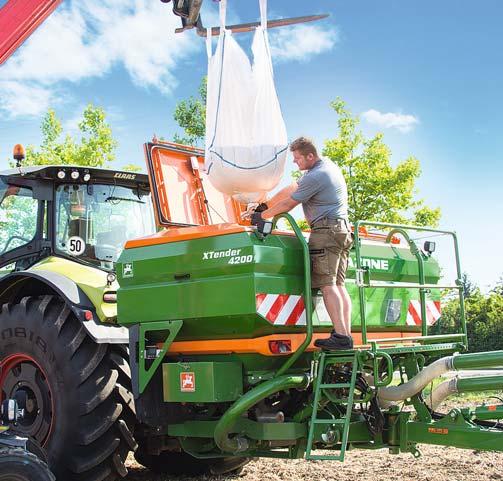

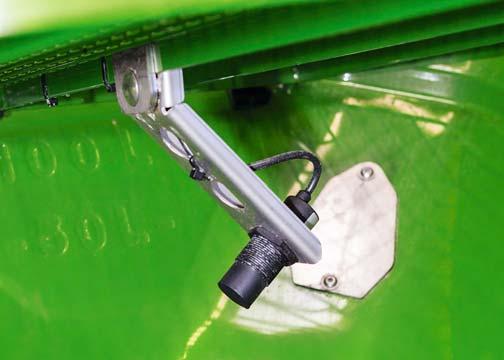

28 Cenius XTender zásobník nesený za traktorem Velký objem pro hnojení a výsev meziplodin ve spojení s přípravou půdy Se ISOBUS systémem XTender 4200 s manipulačním podvozkem 9 1 Diodová světla 2 Kamerový systém 3 Terminál Twin Skříňka na nářadí 5 Sklopná nakládací plošina 6 Dávkovací jednotka 7 Pohon pro semenovody 8 Bod pro připojení neseného nářadí 9 Manipulační podvozek Na přání rovněž dodáváme a současně doporučujeme dvě dodatečná diodová světla instalovaná v zadní, horní části zásobníku a couvací kameru umístěnou uprostřed. (test magazínu profi AMAZONE XTender /2015)

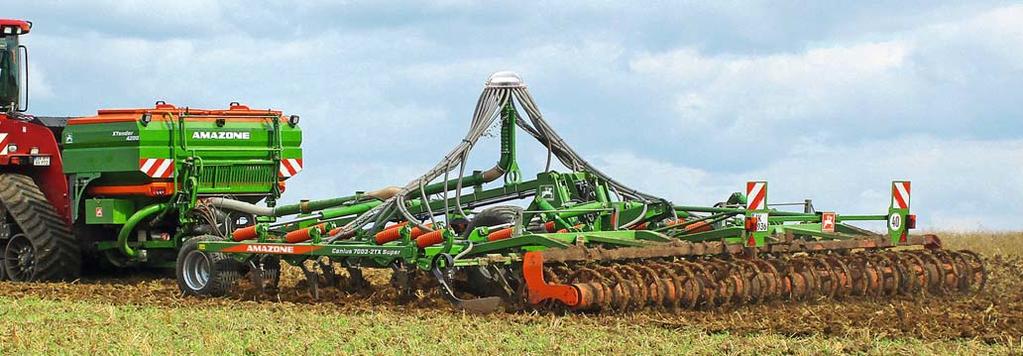

29 XTender zásobník nesený za traktorem XTender 4200 s kypřičem Cenius TX a semenovody pro aplikaci hnojiva Velká flexibilita XTender je flexibilně použitelný zásobník určený pro pasivní přípravu půdy. Díky zásobníku XTender nesenému za traktorem lze v průběhu přípravy půdy současně aplikovat hnojivo a/nebo osivo. V období rostoucích cen hnojiva má efektivní základní hnojení velký význam. Aplikace hnojiva v průběhu přípravy půdy je řešení pro optimální zásobování rostlin živinami. Pro hnojení v průběhu přípravy půdy hovoří i logistické výhody ve srovnání s hnojením prováděným při výsevu, zvláště pak v případě, když se má aplikovat větší dávka hnojiva. Tak lze zabránit prostojům secí techniky a efektivně využít časový horizont určený pro výsev. Výsev meziplodin získává na stále větším významu, v neposlední řadě také z ekonomických důvodů. Pro výsev jsou lukrativní především taková řešení, která lze kombinovat s technikou, kterou konkrétní podnik již disponuje. Prostřednictvím zásobníku XTender neseného za traktorem nabízí společnost AMAZONE efektivní řešení, díky němuž lze v průběhu pouze jedné pracovní operace vysévat meziplodinu i aplikovat startovací dávku pro meziplodinu, popř. vyrovnávací dávku hnojiva za účelem tlení slámy. Vysoký výkon XTender je vybavený tlakovým zásobníkem o objemu l, který lze rozdělit v poměru 50/50. V závislosti na tom, zda se má dávkovat pouze hnojivo nebo osivo společně s hnojivem, lze stroj XTender vybavit buď jedním nebo dvěma semenovody. Aplikovat lze dávku od 2 do 400 kg/ha. V případě zásobníku používá AMAZONE základní zásobník z jednoho kusu plechu. Díky výrobnímu procesu hlubokého tažení nemá zásobník žádné rohy, hrany ani svary. Tudíž je možné kontinuální a rovnoměrné proudění hnojiva a osiva. Senzory indikující vyprázdnění umístěné v levém a pravém ústí násypky monitorují naplnění zásobníku. Systém zašle výstražné hlášení k terminálu, jakmile senzory zaregistrují minimální úroveň naplnění. K zásobníku je zajištěný velmi dobrý přístup po sériově dodávaném žebříku a příslušné nakládací plošině. Díky velkému otvoru v zásobníku lze velmi rychle a snadno provádět i plnění. Jelikož je zásobník při práci pod tlakem, víko zásobníku je vybavené dobře přístupným těsněním a uzávěrem. (test magazínu profi AMAZONE XTender /2015) XTender 4200 s kypřičem Cenius TX a dvěma semenovody pro aplikaci hnojiva a osiva

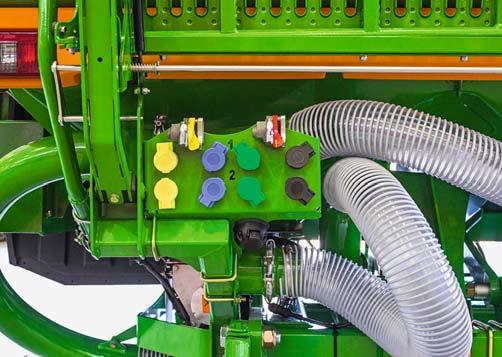

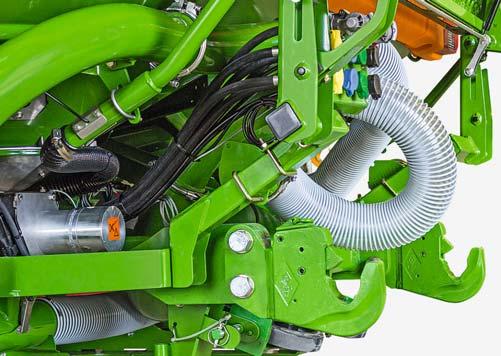

30 Cenius Pohon pro semenovody Možnost univerzální kombinace Nově koncipovaný je základní rám zásobníku XTender. Tento rám je schválený pro výkon traktoru do 600 KS a umožňuje připojení k traktoru s vhodně uloženým těžištěm. Zásobník se k traktoru připojuje pomocí tříbodové hydrauliky kategorie 3/4N. Snadným přemístěním čepu spodního závěsu lze měnit jednu kategorii připojení za druhou. Pracovní nářadí se k zásobníku XTender připojuje pomocí normovaného spodního závěsu. K dispozici jsou kategorie 3 nebo 4N. Připojení ke spodnímu závěsu pro kypřič Cenius TX taženému za zásobníkem Komfortní ovládání Dávkování s elektrickým pohonem je známé ze strojů řady Cirrus. Umožňuje snadné provádění změny výsevku přímo z kabiny traktoru, předdávkování v rozích pole i kalibraci, a to pouhým stiskem tlačítka. Dávkovače jsou dobře přístupné, takže lze velmi snadno provádět kalibraci i vypouštění zbytkového množství. K dispozici jsou různé výsevní válečky, a to v závislosti na osivu či vlastnostech hnojiva. Provoz hydraulicky poháněného ventilátoru je velmi tichý i velmi efektivní, jelikož jeho spotřeba činí pouze 25 l oleje/ min.. Jako variantu nabízíme pro zásobník XTender terminál Twin 3.0, který se používá pro řízení secích strojů. Nachází se přímo u zadního zásobníku a řidič si tak při kalibraci a vypouštění zbytkového množství ušetří cestu mezi zásobníkem a kabinou traktoru. Další varianty vybavení představují kamerový systém, diodová pracovní světla a vnitřní osvětlení zásobníku. Tato světla zajišťují dobré osvětlení při práci za tmy a kamera pak optimální přehled o připojeném nářadí. Ovládání stroje přes ISOBUS přebírá buď terminál AMAZONE ISOBUS nebo terminál ISOBUS traktoru. Řešení žebříku a nakládací plošiny AMAZONE je praktické a bezpečné současně. Víka zásobníku jsou dostatečně velká a stabilní i pro plnění zásobníku z bigbagů. Terminál Twin 3.0 Z této plošiny lze snadno a bezpečně provádět plnění do obou otvorů. (test magazínu profi AMAZONE XTender /2015)

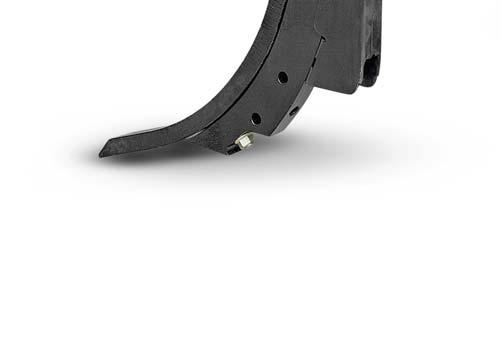

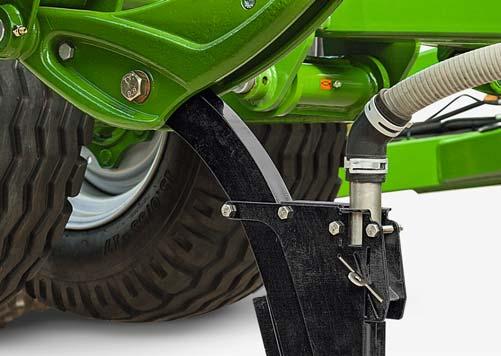

31 XTender zásobník nesený za traktorem Zahrnovačky s radličkou C-Mix 40 Zahrnovačky pro kypřič Cenius TX Zásobník XTender lze používat např. s kypřičem Cenius TX. V tomto případě je Cenius TX vybavený speciálními zahrnovačkami. Hnojivo se pak do půdy ukládá ve stínu radličky. Pomocí klapky na zahrnovačce lze nastavit hloubku ukládání hnojiva. V úvahu připadají následující 3 varianty aplikace hnojiva: 100 % pod botku, 50 % pod botku/50 % pod povrch, 100 % pod povrch. Zahrnovačku lze používat společně s radličkou C-Mix 80 nebo s novou radličkou C-Mix Možnosti nastavení ukládání hnojiva 1) 100 % pod povrch 2) 50 % pod povrch/50% pod botku 3) 100 % pod botku [Stroj] by snad ovšem mohl potěšit zemědělské podniky, které k základnímu hnojení používají minerální hnojiva a pořízením této techniky tak mohou ušetřit jednu pracovní operaci. (test magazínu profi AMAZONE XTender /2015)

32 Cenius Výhody konstrukčního tvaru zásobníku Zásobník o objemu l se skládá ze základního zásobníku a nástavby z rozmetadla ZA-TS, popř. ZA-V. Spodní část zásobníku je vytažená z jednoho kusu plechu a nemá rohy, hrany ani sváry. Tak je možné kontinuální a rovnoměrné proudění hnojiva a osiva. Tento tvar zásobníku značně usnadňuje i čištění. Za účelem samostatného umístění dvou různých komponent lze zásobník alternativně rozdělit (50/50). Pak přicházejí v úvahu různé kombinace. Bez problémů tak lze aplikovat jak hnojivo s osivem, dva druhy hnojiva nebo dva druhy osiva. Senzor indikující vyprázdnění Za účelem kontroly stavu naplnění je zásobník vybavený na levé a pravé straně senzory, které indikují vyprázdnění. Řidiči se tak na terminálu včas objeví výstražné hlášení, že je ústí jedné násypky téměř prázdné. Volitelné vybavení skříňka na nářadí Velká skříňka na nářadí představuje bezvadné řešení pro bezpečnou a čistou přepravu příslušenství, jako je pytel pro zkoušku výsevku, váha, atd.. Do skříňky lze bez problémů uložit i vlastní nářadí.

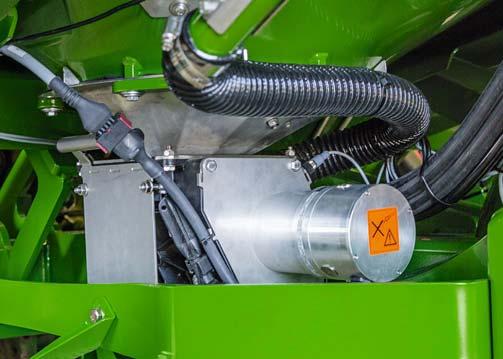

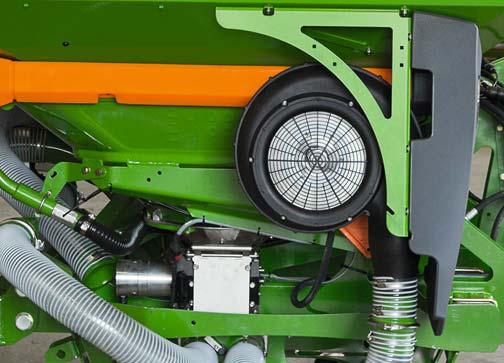

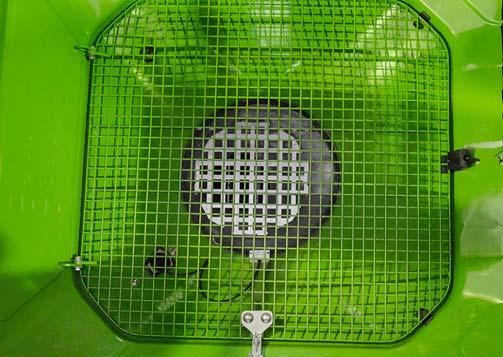

33 XTender zásobník nesený za traktorem Dávkování Ventilátor Sériové, elektrické dávkování se již nesčetněkrát osvědčilo u secích strojů. Hradítko usnadňuje výměnu výsevních válečků i přístup k dávkovací jednotce. Dalším komfortním nástrojem je snadná kalibrace a elektronické nastavení výsevku. Velmi efektivně a tiše pracující ventilátor je sériově vybavený hydraulickým pohonem pro plynulé nastavení otáček. I v případě dvou semenovodů se dosáhne patřičného výkonu nutného pro spolehlivé proudění osiva a hnojiva. Za tímto účelem lze nastavit rozdělení proudícího vzduchu. Odrazový plech před válcem Technické údaje XTender 4200 Optimálních podmínek pro vzcházení osiva se docílí používáním odrazových plechů. Aplikace osiva je pak rovnoměrná a osivo se cíleně ukládá před válec. Osivo se tak do půdy zatlačuje, ovšem nezapracovává se příliš hluboko. Cenius TX Celková šířka (m) 2,90 Výška plnění (m) 2,12 Celková délka (m) 1,98 Objem zásobníku (l) Připojení ke spodnímu závěsu traktor Kategorie 3/4N Připojení ke spodnímu závěsu stroj Kategorie 3/4N Pohotovostní hmotnost (kg) Přípustná celková hmotnost (kg) Přípustné opěrné zatížení (kg) Potřebné hydraulické okruhy 1 jednoč. okruh s beztlakou zpátečkou Maximální výkon (KS) 600 Možnost rozdělení zásobníku 50/50 Kombinace velkého zásobníku s nářadím na přípravu půdu tak již nedává smysl. (test magazínu profi AMAZONE XTender /2015)

34 Cenius Servis AMAZONE stále jsme Vám nablízku Vaše spokojenost je naším motorem Original az 2. Auflage / 2 nd edition 2e édition / Verschleißteil katalog für Landtechnik und Kommunaltechnik Catalogue pièces d usure pour machines agricoles et gamme espaces verts Wearing parts catalogue for agricultural machinery and groundcare products Kampaň VDMA: pro úspěch originální technologie

35 Servis AMAZONE Spokojenost našich zákazníků je naším nejdůležitějším cílem V tomto směru se spoléháme na naše zkušené prodejní partnery. I v případě požadovaného servisu jsou pro zemědělce a podniky nabízející služby tím nejspolehlivějším partnerem. Účastí na periodicky pořádaných školeních se prodejní partneři a servisní technici neustále obohacují o nejnovější technické informace. Nabízíme Vám prvotřídní servis v oblasti dodávek náhradních dílů Základem naší celosvětově rozvinuté logistiky náhradních dílů je centrální sklad náhradních dílů nacházející se v mateřském závodě v Hasbergen-Gaste. Ten zajišťuje optimální disponibilitu náhradními díly, a to i pro starší stroje. Díly uskladněné v centrálním skladu náhradních dílů v Hasbergen-Gaste, jejichž objednávku obdržíme do 17:00 hod. konkrétního dne, opouštějí ještě téhož dne naši firmu. V našem velmi moderním systému skladování kompletujeme a spravujeme různých náhradních a opotřebitelných dílů. Každý den expedujeme našim zákazníkům až 800 objednávek. Použijte raději hned originál Vaše stroje jsou vystavené extrémnímu zatížení! Kvalita náhradních a opotřebitelných dílů značky AMAZONE Vám přináší spolehlivost a jistotu, které potřebujete pro efektivní přípravu půdy, přesný výsev, profesionální hnojení a úspěšnou aplikaci ochranných postřiků. Rozhodněte se proto pro originál! Přednosti originálních náhradních a opotřebitelných dílů Kvalita a spolehlivost Inovace a vysoká efektivita Okamžitá disponibilita Vysoká cena použitého stroje při jeho opětovném prodeji Pouze originální náhradní a opotřebitelné díly přesně odpovídají svou funkcí a životností požadavkům kladeným na stroje značky AMAZONE. Tím je zaručen optimální výsledek prováděné práce. Pořízení originálních dílů za férové ceny se nakonec vyplatí.

36 Technické údaje Cenius 3003 Special Cenius 3503 Special Cenius 4003 Special Cenius Special Cenius T Special Cenius 3003 Super Cenius 3503 Super Cenius 4003 Super Cenius Super * Cenius T Super * Pracovní záběr (m) 3,00 3,50 4,00 4,00 4,00 Provedení pevný rám pevný rám pevný rám sklopný rám sklopný rám Přepravní šířka (m) 3,00 3,50 4,00 3,00 3,00 Přepravní délka se světly (m) 3,80 3,80 3,80 3,80 7,70 Přepravní výška (m) 3,25 Hmotnost základního nářadí (kg) Special bez válce Super Připojení nářadí Připojení k tříbodovému závěsu (kat. III) Připojení ke spodnímu závěsu kat. III Počet radliček Provedení radliček Special Radličky C-Mix-Special jištěné střižným šroubem Super Radličky C-Mix-Super s pružinovým jištěním * Radličky 3D s pružinovým jištěním Počet radličkových sekcí 3 Vzdálenost radliček v řadě (mm) Vzdálenost řádků (mm) Výška rámu (mm) 800 Pracovní hloubka (cm) 3 30 Maximální pracovní rychlost (km/h) 8 15 Potřebný výkon traktoru (kw/ks) 90/ / / / /160 Počet dvojčinných okruhů 0, 1¹, 2² 0, 1¹, 2² 0, 1¹, 2² 1, 2¹, 3² 2, 3¹, 4² Cenius TX Cenius TX Cenius TX Cenius TX Cenius TX Pracovní záběr (m) 4,00 5,00 6,00 7,00 8,00 Pracovní rychlost (km/h) 8 15 Pracovní hloubka (cm) 3 30 Počet radliček Provedení radliček C-Mix-Super C-Mix-Special nebo C-Mix-Super Rozteč radliček (mm) Výkon traktoru od/do (KS/m) Přepravní délka (m) 9,30 10,10 Přepravní šířka (m) 3,00 Přepravní výška e (m) 2,80 3,10 3,70 4,00 4,60 Hmotnost (kg) Přípustné zatížení (kg) Počet radličkových řad 4 Výška rámu (mm) 800 Počet dvojčinných okruhů 2, 3¹, 4² ¹ s hydraulickým nastavením hloubky ² s hydraulickým nastavením diskové sekce Obrázky, obsah a technické údaje jsou nezávazné! V závislosti na vybavení se mohou technické údaje lišit. Vyobrazené stroje se mohou lišit od národních dopravních předpisů. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postbox 51 D Hasbergen-Gaste tel.: +49 (0) fax: +49 (0) AGROTEC a.s. Brněnská Hustopeče tel.: info@zavesnatechnika.cz MI6251 (cs_cz) Printed in Germany amazone@amazone.de
