Digitální radiografický systém GE Inspection Technologies CRx Vision

Transkript

1 Digitální radiografický systém GE Inspection Technologies

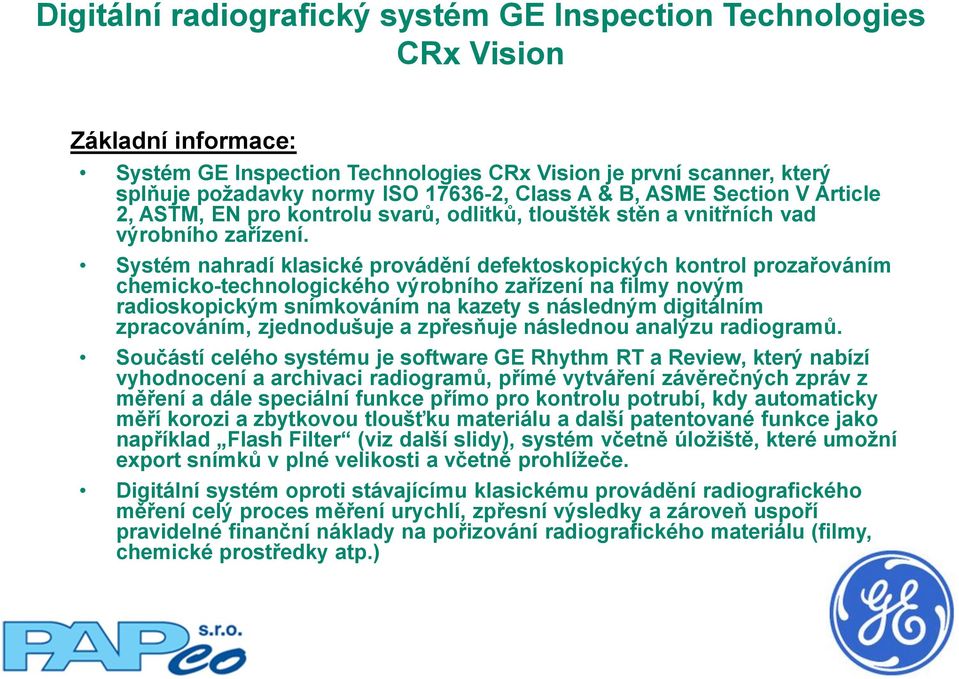

2 Základní informace: Systém GE Inspection Technologies je první scanner, který splňuje požadavky normy ISO , Class A & B, ASME Section V Article 2, ASTM, EN pro kontrolu svarů, odlitků, tlouštěk stěn a vnitřních vad výrobního zařízení. Systém nahradí klasické provádění defektoskopických kontrol prozařováním chemicko-technologického výrobního zařízení na filmy novým radioskopickým snímkováním na kazety s následným digitálním zpracováním, zjednodušuje a zpřesňuje následnou analýzu radiogramů. Součástí celého systému je software GE Rhythm RT a Review, který nabízí vyhodnocení a archivaci radiogramů, přímé vytváření závěrečných zpráv z měření a dále speciální funkce přímo pro kontrolu potrubí, kdy automaticky měří korozi a zbytkovou tloušťku materiálu a další patentované funkce jako například Flash Filter (viz další slidy), systém včetně úložiště, které umožní export snímků v plné velikosti a včetně prohlížeče. Digitální systém oproti stávajícímu klasickému provádění radiografického měření celý proces měření urychlí, zpřesní výsledky a zároveň uspoří pravidelné finanční náklady na pořizování radiografického materiálu (filmy, chemické prostředky atp.)

3 Přednosti systému GE Inspection Technologies : Unikátní konstrukce s bezdotykovým posuvem digitální fólie včetně stínění. Digitální fólie s maximální flexibilitou a pružností - stejné jako filmy Nabízená sestava je rozdělena na skenovací a prohlížecí stanici Možnost automatického zasílání na naše snímků na naše servery Modulový systém servisní technik v případě poruchy pouze vymění vadný modul důležité. BAM certifikace kompletu včetně certifikace Flash filtru jediný na trhu. Dodavatel PAPco, s.r.o. má vyškoleného technika od výrobce PAPco, s.r.o. nabízí online podporu pomocí TEAMViewer ( vzdálené ovládaní) Software RHYTHM lze použít i pro databázi UT, EC NDT metod Plně splňuje DICONDE formát V porovnání s konkurencí kvalitnější snímky při menší velikosti Nejnovější systém na trhu GE IT jako jediná používá paměťové fólie, která sami vyrábějí

4 Film Vícepráce Nákup filmů a chemie Příprava Příprava Pracoviště Inspekce Vyvolání filmů Prohlídka filmů Uložení filmů Report pro zákazníka Likvidace chemie Přípra va Příprava Pracoviště Inspekce Vícepráce Scan Vyhodn ocení Archivace Report zákazníkovi Nyní plně pokrývá ISO, ASME, ASTM a EN Std Nižší dávky s CRxVision: Rychlejší výsledky Delší použití izotopů Rychlejší označení vady a její značení Možnost okamžitě sdílet výsledek a zasílat em Absolutně ekologický Snížené variabilní náklady Rhythm: Digitální data pro archivní a sdílení Rychlost vyhledávání a získávání

5 Průběh skenování fólií

6

7 Základní přednosti systému digitální radiografie: úspora rentgenových filmů zajištění vyššího rozlišení kratší doba procesu zhotovení a zpracování ideální v petrochemickém průmyslu pro kontrolu tloušťky potrubí, kontrola stavu koroze a kontrola usazenin, kontrola odlitků bezproblémová archivace, možnost zasílání výsledků

8 Nové fólie bez paměťového efektu

9 Software speciálně vyvinutý pro NDT aplikace

10 Režimy mutli-skenování

11 Příklad koroze

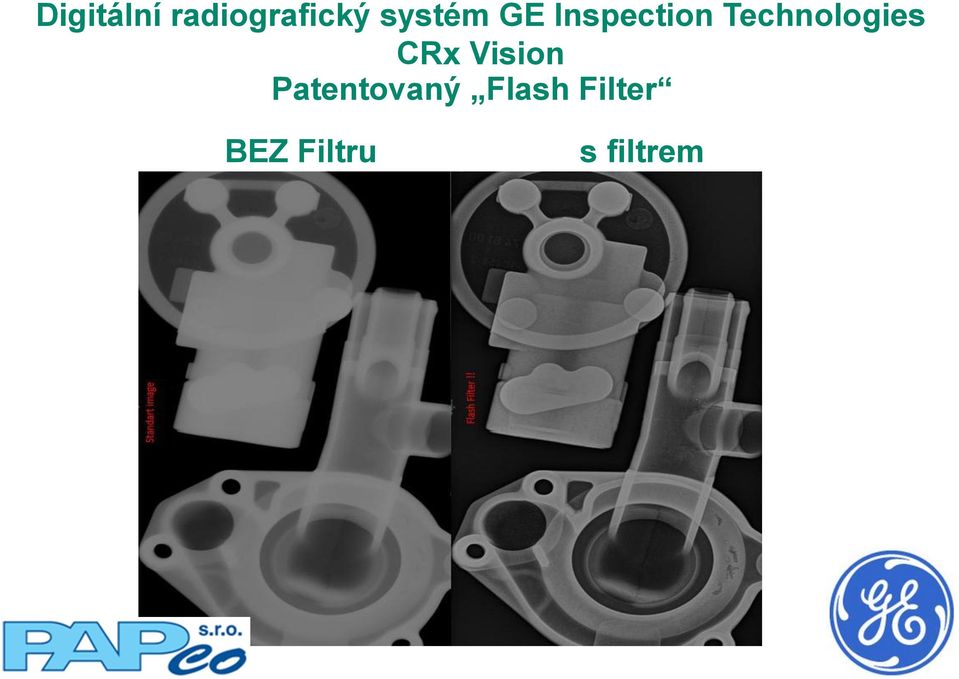

12 Patentovaný Flash Filter BEZ Filtru s filtrem

13 Vyškolení technik firmou GE Inspection technologies se sídlem v Praze

14 Certifikace systému s fóliemi

15 Certifikace moduly pro měření tlouštěk stěn a DICONDE

16

17 REFERENCE v ČR REFERENCE systému Vision, nebo starších Další reference: Bulharsko 7x firma provozní kontroly, Rumunsko (hlavní plynárenská společnost) 4x, Maďarsko cca 4x (několik společností a servisní kontroly), Slovinsko 2x (technický institut), Rusko 14x a Ukrajina7x především v O & G. Německo 6x, Francie cca 12 x.
