JCB MIDI CX STATICKÉ ROZMĚRY. Model stroje. G Rozchod předních pneumatik H Rozchod zadních pneumatik I Šířka lopaty

Transkript

1 MAX. VÝKON MOTORU 37,3 kw (50k) MAX. HLOUBKA VÝKOPU 3048 PROVOZNÍ NOSNOST NAKLADAČE 1386 STATICKÉ ROZMĚRY Model stroje A Výška po střechu kabiny B Celková přepravní výška C Celková přepravní délka D Celková šířka (přes pneumatiky) E Rozvor náprav Stranově přesuvný podkop ,49 Model stroje F Střed otoče ke středu zadní nápravy G Rozchod předních pneumatik H Rozchod zadních pneumatik I Šířka lopaty Stranově přesuvný podkop

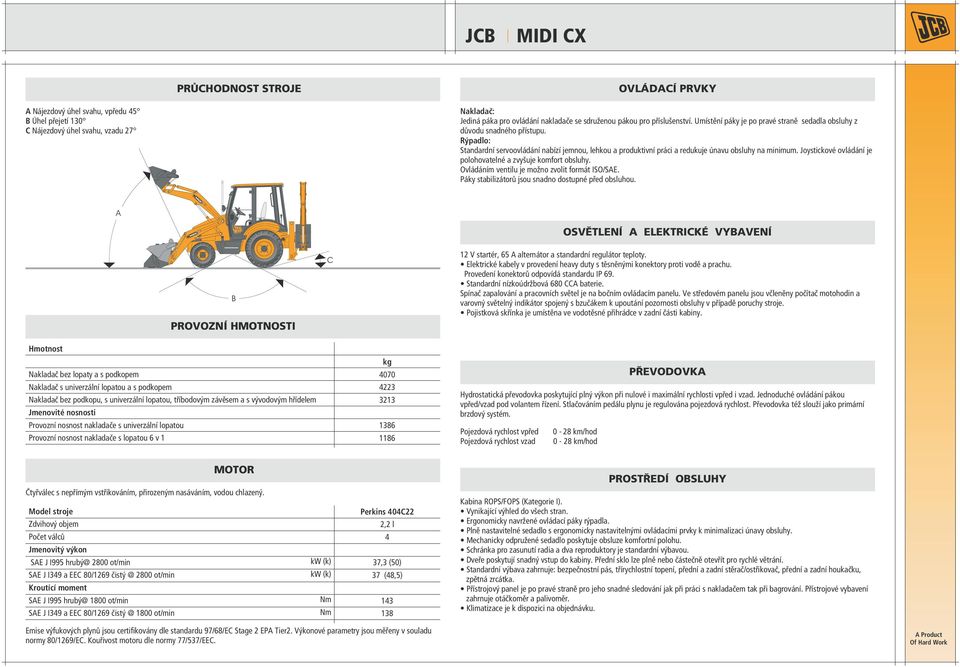

2 PRŮCHODNOST STROJE OVLÁDACÍ PRVKY A Nájezdový úhel svahu, vpředu 45 B Úhel přejetí 130 C Nájezdový úhel svahu, vzadu 27 Nakladač: Jediná páka pro ovládání nakladače se sdruženou pákou pro příslušenství. Umístění páky je po pravé straně sedadla obsluhy z důvodu snadného přístupu. Rýpadlo: Standardní servoovládání nabízí jemnou, lehkou a produktivní práci a redukuje únavu obsluhy na minimum. Joystickové ovládání je polohovatelné a zvyšuje komfort obsluhy. Ovládáním ventilu je možno zvolit formát ISO/SAE. Páky stabilizátorů jsou snadno dostupné před obsluhou. A B PROVOZNÍ HMOTNOSTI C OSVĚTLENÍ A ELEKTRICKÉ VYBAVENÍ 12 V startér, 65 A alternátor a standardní regulátor teploty. Elektrické kabely v provedení heavy duty s těsněnými konektory proti vodě a prachu. Provedení konektorů odpovídá standardu IP 69. Standardní nízkoúdržbová 680 CCA baterie. Spínač zapalování a pracovních světel je na bočním ovládacím panelu. Ve středovém panelu jsou včleněny počítač motohodin a varovný světelný indikátor spojený s bzučákem k upoutání pozornosti obsluhy v případě poruchy stroje. Pojistková skřínka je umístěna ve vodotěsné přihrádce v zadní části kabiny. Hmotnost Nakladač bez lopaty a s podkopem Nakladač s univerzální lopatou a s podkopem Nakladač bez podkopu, s univerzální lopatou, tříbodovým závěsem a s vývodovým hřídelem Jmenovité nosnosti Provozní nosnost nakladače s univerzální lopatou Provozní nosnost nakladače s lopatou 6 v PŘEVODOVKA Hydrostatická převodovka poskytující plný výkon při nulové i maximální rychlosti vpřed i vzad. Jednoduché ovládání pákou vpřed/vzad pod volantem řízení. Stlačováním pedálu plynu je regulována pojezdová rychlost. Převodovka též slouží jako primární brzdový systém. Pojezdová rychlost vpřed 0-28 km/hod Pojezdová rychlost vzad 0-28 km/hod MOTOR Čtyřválec s nepřímým vstřikováním, přirozeným nasáváním, vodou chlazený. Model stroje Zdvihový objem Počet válců Jmenovitý výkon SAE J I995 hrubý@ 2800 ot/min SAE J I349 a EEC 80/ ot/min Kroutící moment SAE J I995 hrubý@ 1800 ot/min SAE J I349 a EEC 80/ ot/min kw (k) kw (k) Nm Nm Perkins 404C22 2,2 l 4 37,3 (50) 37 (48,5) PROSTŘEDÍ OBSLUHY Kabina ROPS/FOPS (Kategorie I). Vynikající výhled do všech stran. Ergonomicky navržené ovládací páky rýpadla. Plně nastavitelné sedadlo s ergonomicky nastavitelnými ovládacími prvky k minimalizaci únavy obsluhy. Mechanicky odpružené sedadlo poskytuje obsluze komfortní polohu. Schránka pro zasunutí radia a dva reproduktory je standardní výbavou. Dveře poskytují snadný vstup do kabiny. Přední sklo lze plně nebo částečně otevřít pro rychlé větrání. Standardní výbava zahrnuje: bezpečnostní pás, třírychlostní topení, přední a zadní stěrač/ostřikovač, přední a zadní houkačku, zpětná zrcátka. Přístrojový panel je po pravé straně pro jeho snadné sledování jak při práci s nakladačem tak při bagrování. Přístrojové vybavení zahrnuje otáčkoměr a palivoměr. Klimatizace je k dispozici na objednávku. Emise výfukových plynů jsou certifikovány dle standardu 97/68/EC Stage 2 EPA Tier2. Výkonové parametry jsou měřeny v souladu normy 80/1269/EC. Kouřivost motoru dle normy 77/537/EEC.

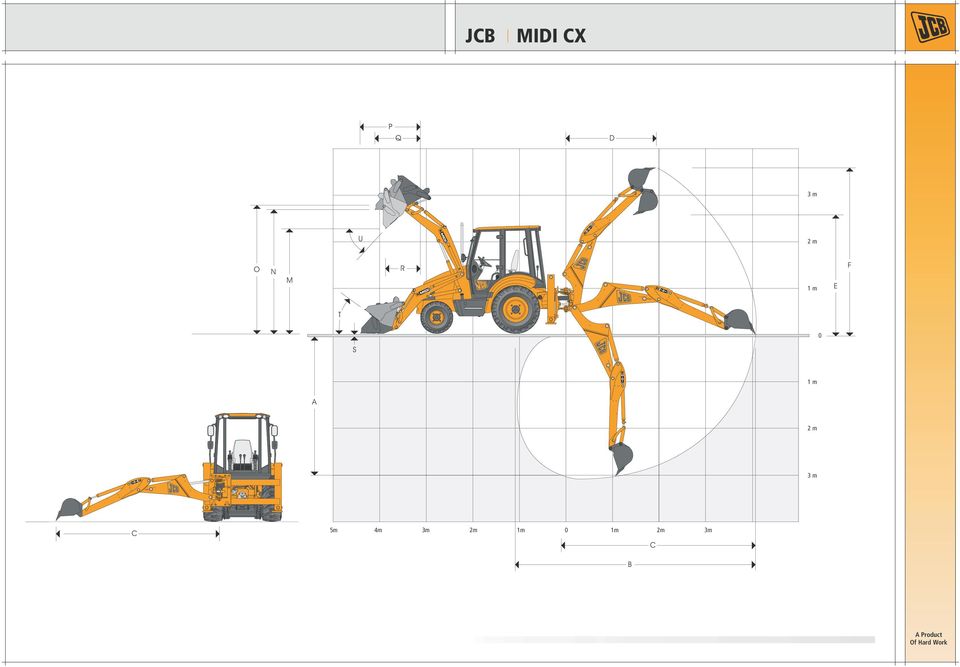

3 P Q D 3 m U 2 m O N M R 1 m E F T 0 S 1 m A 2 m 3 m C 5m 4m 3m 2m 1m 0 1m 2m 3m C B

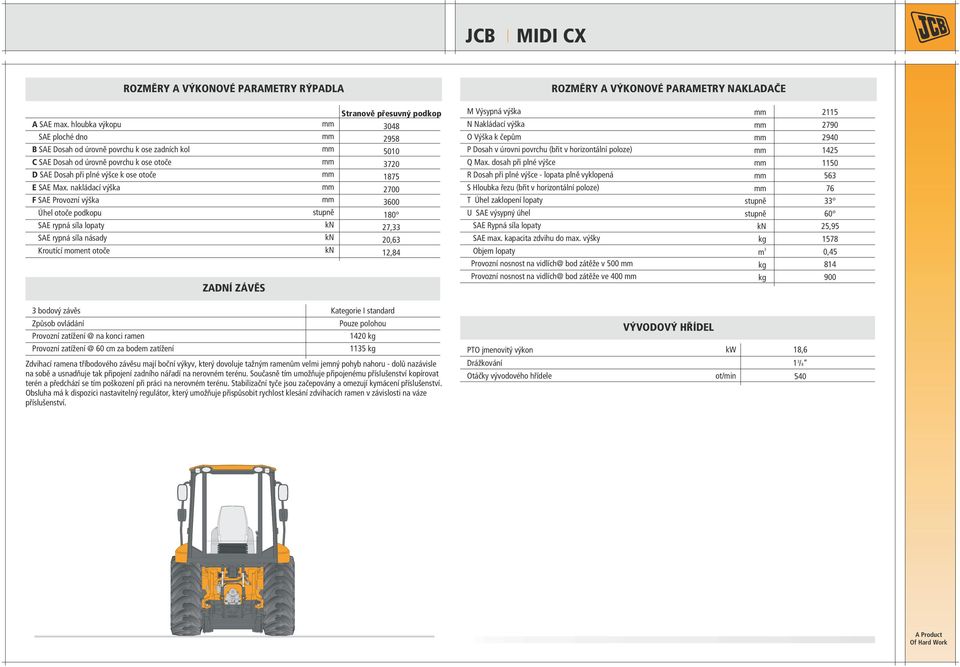

4 ROZMĚRY A VÝKONOVÉ PARAMETRY RÝPADLA ROZMĚRY A VÝKONOVÉ PARAMETRY NAKLADAČE A SAE max. hloubka výkopu SAE ploché dno B SAE Dosah od úrovně povrchu k ose zadních kol C SAE Dosah od úrovně povrchu k ose otoče D SAE Dosah při plné výšce k ose otoče E SAE Max. nakládací výška F SAE Provozní výška Úhel otoče podkopu SAE rypná síla lopaty SAE rypná síla násady Kroutící moment otoče ZADNÍ ZÁVĚS stupně Stranově přesuvný podkop ,33 20,63 12,84 M Výsypná výška N Nakládací výška O Výška k čepům P Dosah v úrovni povrchu (břit v horizontální poloze) Q Max. dosah při plné výšce R Dosah při plné výšce - lopata plně vyklopená S Hloubka řezu (břit v horizontální poloze) T Úhel zaklopení lopaty U SAE výsypný úhel SAE Rypná síla lopaty SAE max. kapacita zdvihu do max. výšky Objem lopaty Provozní nosnost na vidlích@ bod zátěže v 500 Provozní nosnost na vidlích@ bod zátěže ve 400 stupně stupně 3 m , , bodový závěs Způsob ovládání Provozní na konci ramen Provozní 60 cm za bodem zatížení Kategorie I standard Pouze polohou PTO jmenovitý výkon VÝVODOVÝ HŘÍDEL kw 18,6 Zdvihací ramena tříbodového závěsu mají boční výkyv, který dovoluje tažným ramenům velmi jemný pohyb nahoru - dolů nazávisle na sobě a usnadňuje tak připojení zadního nářadí na nerovném terénu. Současně tím umožňuje připojenému příslušenství kopírovat terén a předchází se tím poškození při práci na nerovném terénu. Stabilizační tyče jsou začepovány a omezují kymácení příslušenství. Obsluha má k dispozici nastavitelný regulátor, který umožňuje přispůsobit rychlost klesání zdvihacích ramen v závislosti na váze příslušenství. Drážkování Otáčky vývodového hřídele ot/min 3 1 / 8 540

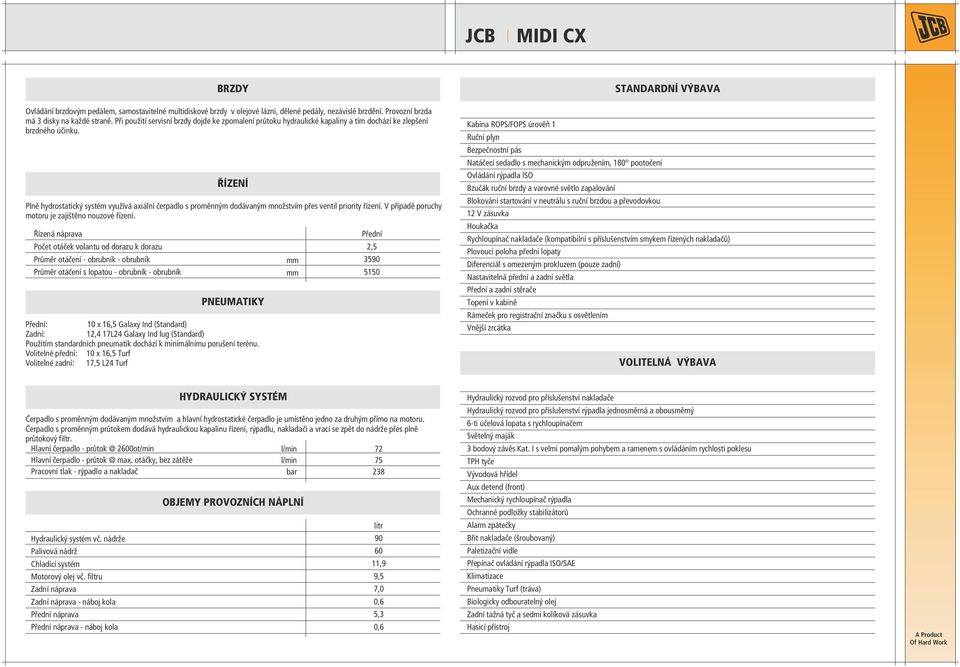

5 BRZDY Ovládání brzdovým pedálem, samostavitelné multidiskové brzdy v olejové lázni, dělené pedály, nezávislé brzdění. Provozní brzda má 3 disky na každé straně. Při použití servisní brzdy dojde ke zpomalení průtoku hydraulické kapaliny a tím dochází ke zlepšení brzdného účinku. ŘÍZENÍ Plně hydrostatický systém využívá axiální čerpadlo s proměnným dodávaným množstvím přes ventil priority řízení. V případě poruchy motoru je zajištěno nouzové řízení. Řízená náprava Počet otáček volantu od dorazu k dorazu Průměr otáčení - obrubník - obrubník Průměr otáčení s lopatou - obrubník - obrubník PNEUMATIKY Přední: 10 x 16,5 Galaxy Ind (Standard) Zadní: 12,4 17L24 Galaxy Ind lug (Standard) Použitím standardních pneumatik dochází k minimálnímu porušení terénu. Volitelné přední: 10 x 16,5 Turf Volitelné zadní: 17,5 L24 Turf Přední 2, STANDARDNÍ VÝBAVA Kabina ROPS/FOPS úrověň 1 Ruční plyn Bezpečnostní pás Natáčecí sedadlo s mechanickým odpružením, 180 pootočení Ovládání rýpadla ISO Bzučák ruční brzdy a varovné světlo zapalování Blokování startování v neutrálu s ruční brzdou a převodovkou 12 V zásuvka Houkačka Rychloupínač nakladače (kompatibilní s příslušenstvím smykem řízených nakladačů) Plovoucí poloha přední lopaty Diferenciál s omezeným prokluzem (pouze zadní) Nastavitelná přední a zadní světla Přední a zadní stěrače Topení v kabině Rámeček pro registrační značku s osvětlením Vnější zrcátka VOLITELNÁ VÝBAVA HYDRAULICKÝ SYSTÉM Čerpadlo s proměnným dodávaným množstvím a hlavní hydrostatické čerpadlo je umístěno jedno za druhým přímo na motoru. Čerpadlo s proměnným průtokem dodává hydraulickou kapalinu řízení, rýpadlu, nakladači a vrací se zpět do nádrže přes plně průtokový filtr. Hlavní čerpadlo ot/min Hlavní čerpadlo - max. otáčky, bez zátěže Pracovní tlak - rýpadlo a nakladač Hydraulický systém vč. nádrže Palivová nádrž Chladící systém Motorový olej vč. filtru Zadní náprava Zadní náprava - náboj kola Přední náprava Přední náprava - náboj kola l/min l/min bar OBJEMY PROVOZNÍCH NÁPLNÍ litr ,9 9,5 7,0 0,6 5,3 0,6 Hydraulický rozvod pro příslušenství nakladače Hydraulický rozvod pro příslušenství rýpadla jednosměrná a obousměrný 6-ti účelová lopata s rychloupínačem Světelný maják 3 bodový závěs Kat. I s velmi pomalým pohybem a ramenem s ovládáním rychlosti poklesu TPH tyče Vývodová hřídel Aux detend (front) Mechanický rychloupínač rýpadla Ochranné podložky stabilizátorů Alarm zpátečky Břit nakladače (šroubovaný) Paletizační vidle Přepínač ovládání rýpadla ISO/SAE Klimatizace Pneumatiky Turf (tráva) Biologicky odbouratelný olej Zadní tažná tyč a sedmi kolíková zásuvka Hasicí přístroj

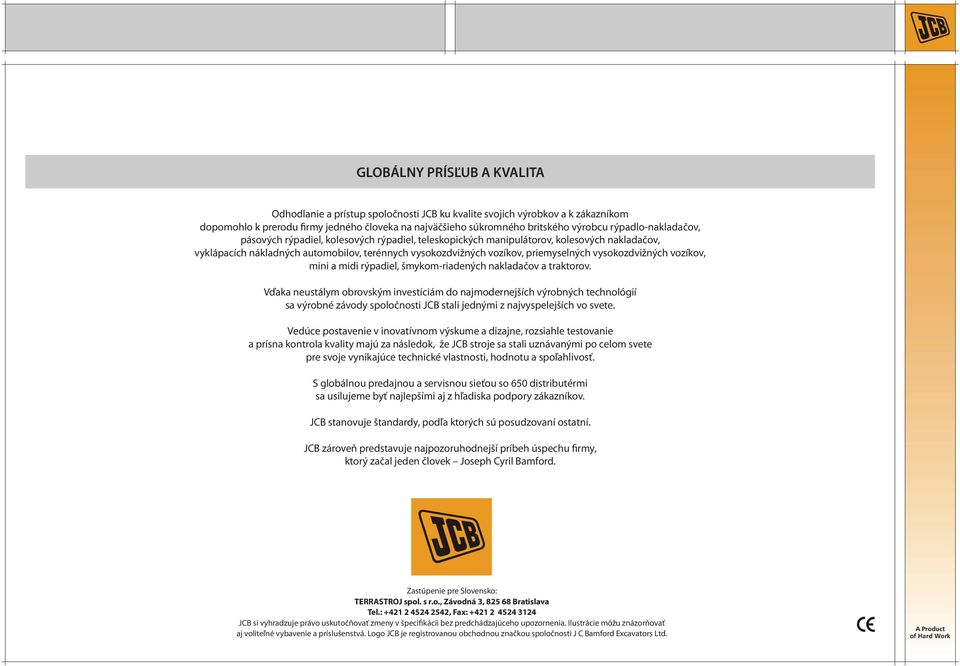

6 JCB RÝPADLO - NAKLADAČ I 3CX SITEMASTER GLOBÁLNY PRÍSĽUB A KVALITA Odhodlanie a prístup spoločnosti JCB ku kvalite svojich výrobkov a k zákazníkom dopomohlo k prerodu firmy jedného človeka na najväčšieho súkromného britského výrobcu rýpadlo-nakladačov, pásových rýpadiel, kolesových rýpadiel, teleskopických manipulátorov, kolesových nakladačov, vyklápacích nákladných automobilov, terénnych vysokozdvižných vozíkov, priemyselných vysokozdvižných vozíkov, mini a midi rýpadiel, šmykom-riadených nakladačov a traktorov. Vďaka neustálym obrovským investíciám do najmodernejších výrobných technológií sa výrobné závody spoločnosti JCB stali jednými z najvyspelejších vo svete. Vedúce postavenie v inovatívnom výskume a dizajne, rozsiahle testovanie a prísna kontrola kvality majú za následok, že JCB stroje sa stali uznávanými po celom svete pre svoje vynikajúce technické vlastnosti, hodnotu a spoľahlivosť. S globálnou predajnou a servisnou sieťou so 650 distributérmi sa usilujeme byť najlepšími aj z hľadiska podpory zákazníkov. JCB stanovuje štandardy, podľa ktorých sú posudzovaní ostatní. JCB zároveň predstavuje najpozoruhodnejší príbeh úspechu firmy, ktorý začal jeden človek Joseph Cyril Bamford. Zastúpenie pre Slovensko: TERRASTROJ spol. s r.o., Závodná 3, Bratislava Tel.: , Fax: JCB si vyhradzuje právo uskutočňovať zmeny v špecifikácii bez predchádzajúceho upozornenia. Ilustrácie môžu znázorňovať aj voliteľné vybavenie a príslušenstvá. Logo JCB je registrovanou obchodnou značkou spoločnosti J C Bamford Excavators Ltd. of Hard Work
