TECHNICKÁ ZPRÁVA. Domov pro seniory Kaplice ul. Míru 366, Kaplice

Transkript

1 TECHNICKÁ ZPRÁVA Název stavby: STAVEBNÍ ÚPRAVY, NÁSTAVBA A PŘÍSTAVBA DOMOVA PRO SENIORY KAPLICE Investor: Domov pro seniory Kaplice ul. Míru 366, Kaplice Stupeň projektu: Dokumentace pro provedení stavby Obsah Obsah Obecné informace Vedení kabeláže Dokumentace Uvedení do provozu Strukturovaná kabeláž - SK Napájení Kabeláž Sestra pacient - SP Kamerový systém - CCTV Společná televizní anténa STA Elektrická zabezpečovací signalizace EZS Technické podmínky pro provedení prací Posouzení vlivu na životní prostředí Závěr

2 1. Obecné informace Předmětem projektu je vypracování dokumentace slaboproudé profese: zařízení slaboproudé elektrotechniky ve stupni pro vydání stavebního povolení. Rozsah projektu Tato část zahrnuje části: 1) Strukturovaná kabeláž 2) Zařízení sestra pacient 3) Kamerový systém 4) Společné televizní antény 5) Elektrická zabezpečovací signalizace Podklady pro vypracování projektu - stavební výkres objektu - požárně bezpečnostní řešení - platné normy a předpisy - dokumentace pro výběr zhotovitele - jednání se zástupcem investora Rozvodná soustava 3+PE+N, 50Hz, 400/230 V st., TN-S Ochrana před nebezpečným dotykovým napětím je navržena ochranou automatickým odpojením od zdroje, ochranným pospojováním s vyrovnáním potenciálu, proudovými chrániči a rozvody SLP bezpečným napětím. ČSN ED.2 (Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem) ČSN ED.2 (Elektrické instalace nízkého napětí - Část 5-54: Výběr a stavba elektrických zařízení - Uzemnění, ochranné vodiče a vodiče ochranného pospojování) ČSN (Elektrotechnické předpisy - Elektrická zařízení - Část 7: Zařízení jednoúčelová a ve zvláštních objektech) 1.1. Vedení kabeláže Spojování kabelů by se mělo provádět pokud možno ve skříních a krabicích se zařízeními. Všechny prostupy kabelových rozvodů v konstrukcích musí být utěsněny dle ČSN , v celé tloušťce prostupu. 2

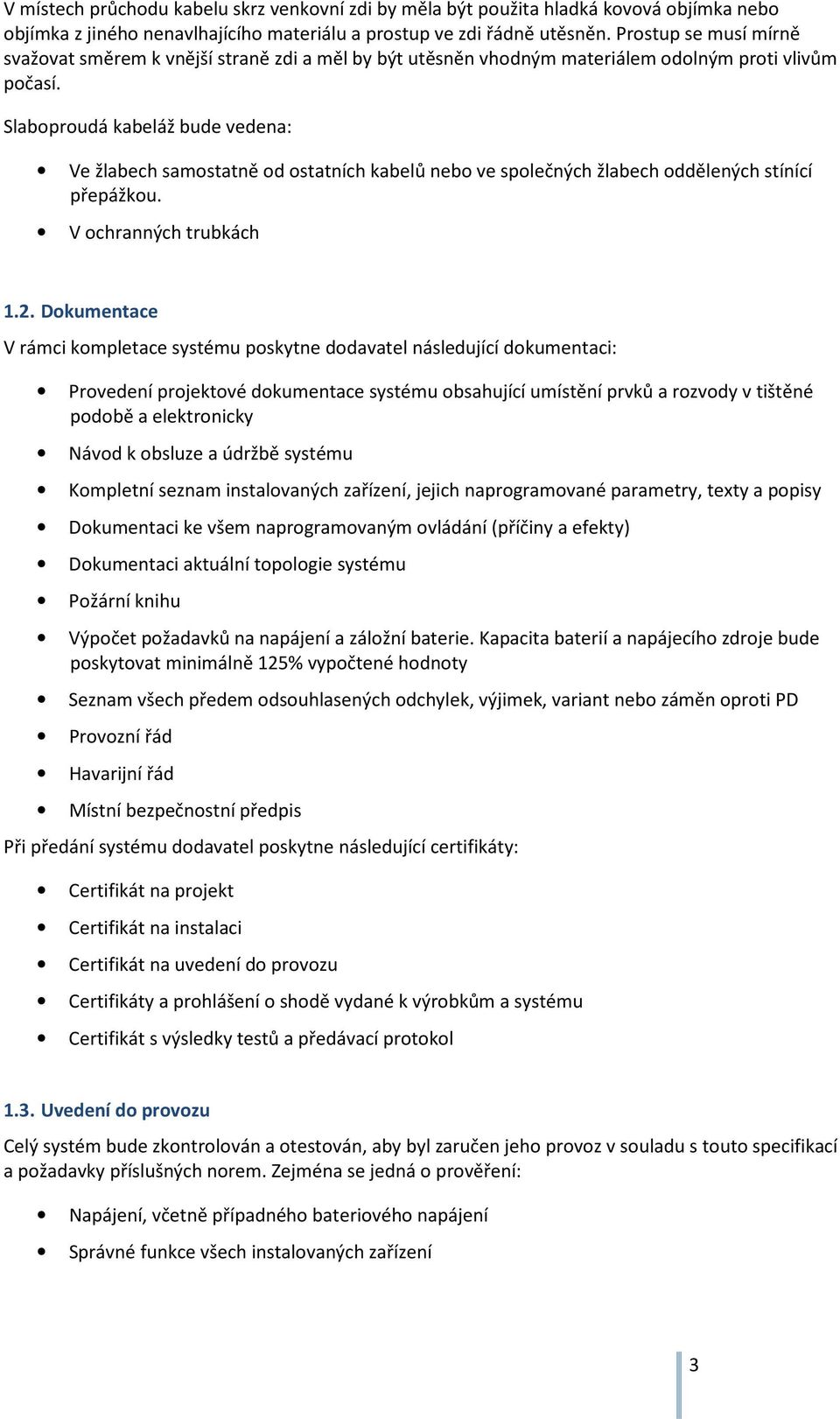

3 V místech průchodu kabelu skrz venkovní zdi by měla být použita hladká kovová objímka nebo objímka z jiného nenavlhajícího materiálu a prostup ve zdi řádně utěsněn. Prostup se musí mírně svažovat směrem k vnější straně zdi a měl by být utěsněn vhodným materiálem odolným proti vlivům počasí. Slaboproudá kabeláž bude vedena: Ve žlabech samostatně od ostatních kabelů nebo ve společných žlabech oddělených stínící přepážkou. V ochranných trubkách 1.2. Dokumentace V rámci kompletace systému poskytne dodavatel následující dokumentaci: Provedení projektové dokumentace systému obsahující umístění prvků a rozvody v tištěné podobě a elektronicky Návod k obsluze a údržbě systému Kompletní seznam instalovaných zařízení, jejich naprogramované parametry, texty a popisy Dokumentaci ke všem naprogramovaným ovládání (příčiny a efekty) Dokumentaci aktuální topologie systému Požární knihu Výpočet požadavků na napájení a záložní baterie. Kapacita baterií a napájecího zdroje bude poskytovat minimálně 125% vypočtené hodnoty Seznam všech předem odsouhlasených odchylek, výjimek, variant nebo záměn oproti PD Provozní řád Havarijní řád Místní bezpečnostní předpis Při předání systému dodavatel poskytne následující certifikáty: Certifikát na projekt Certifikát na instalaci Certifikát na uvedení do provozu Certifikáty a prohlášení o shodě vydané k výrobkům a systému Certifikát s výsledky testů a předávací protokol 1.3. Uvedení do provozu Celý systém bude zkontrolován a otestován, aby byl zaručen jeho provoz v souladu s touto specifikací a požadavky příslušných norem. Zejména se jedná o prověření: Napájení, včetně případného bateriového napájení Správné funkce všech instalovaných zařízení 3

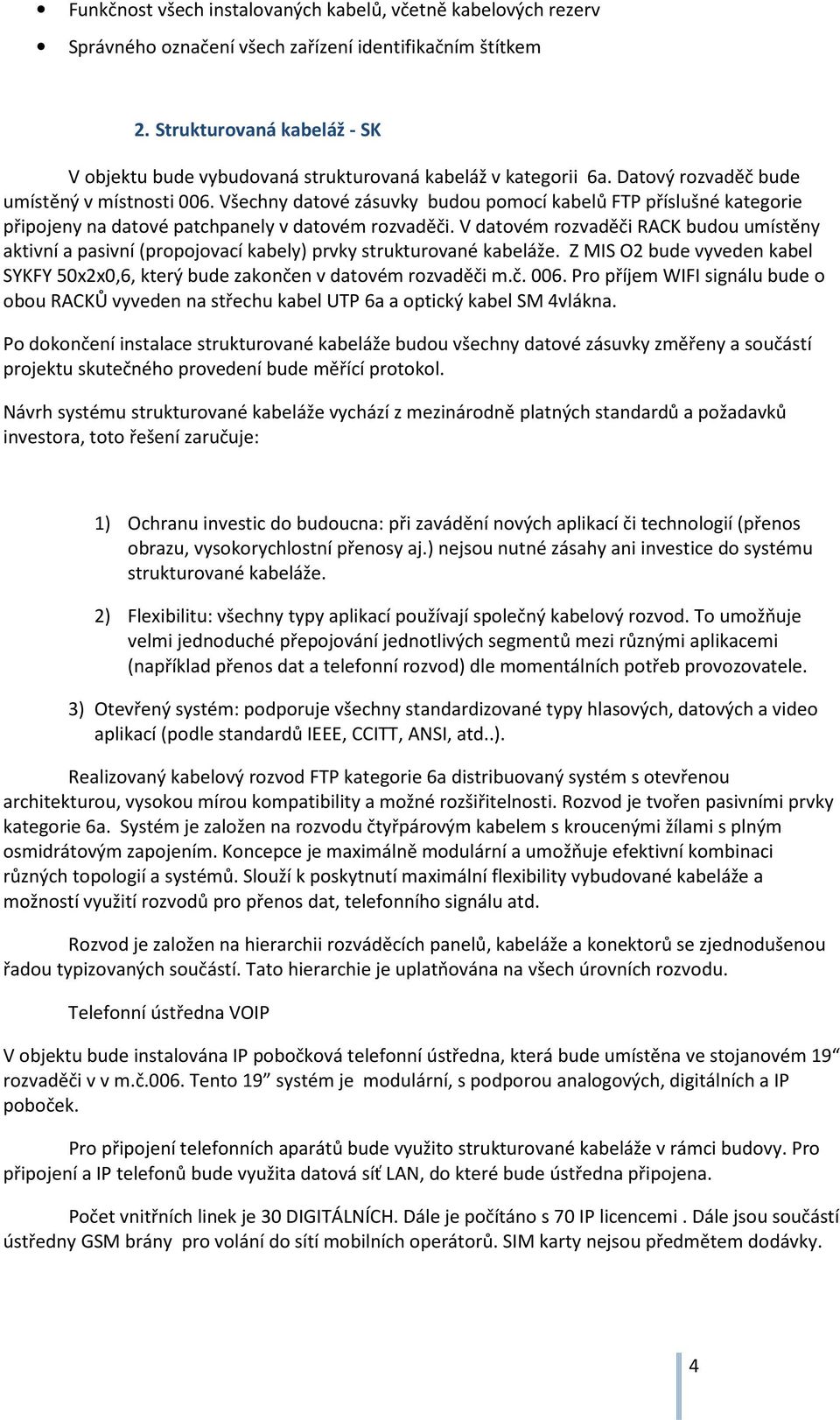

4 Funkčnost všech instalovaných kabelů, včetně kabelových rezerv Správného označení všech zařízení identifikačním štítkem 2. Strukturovaná kabeláž - SK V objektu bude vybudovaná strukturovaná kabeláž v kategorii 6a. Datový rozvaděč bude umístěný v místnosti 006. Všechny datové zásuvky budou pomocí kabelů FTP příslušné kategorie připojeny na datové patchpanely v datovém rozvaděči. V datovém rozvaděči RACK budou umístěny aktivní a pasivní (propojovací kabely) prvky strukturované kabeláže. Z MIS O2 bude vyveden kabel SYKFY 50x2x0,6, který bude zakončen v datovém rozvaděči m.č Pro příjem WIFI signálu bude o obou RACKŮ vyveden na střechu kabel UTP 6a a optický kabel SM 4vlákna. Po dokončení instalace strukturované kabeláže budou všechny datové zásuvky změřeny a součástí projektu skutečného provedení bude měřící protokol. Návrh systému strukturované kabeláže vychází z mezinárodně platných standardů a požadavků investora, toto řešení zaručuje: 1) Ochranu investic do budoucna: při zavádění nových aplikací či technologií (přenos obrazu, vysokorychlostní přenosy aj.) nejsou nutné zásahy ani investice do systému strukturované kabeláže. 2) Flexibilitu: všechny typy aplikací používají společný kabelový rozvod. To umožňuje velmi jednoduché přepojování jednotlivých segmentů mezi různými aplikacemi (například přenos dat a telefonní rozvod) dle momentálních potřeb provozovatele. 3) Otevřený systém: podporuje všechny standardizované typy hlasových, datových a video aplikací (podle standardů IEEE, CCITT, ANSI, atd..). Realizovaný kabelový rozvod FTP kategorie 6a distribuovaný systém s otevřenou architekturou, vysokou mírou kompatibility a možné rozšiřitelnosti. Rozvod je tvořen pasivními prvky kategorie 6a. Systém je založen na rozvodu čtyřpárovým kabelem s kroucenými žílami s plným osmidrátovým zapojením. Koncepce je maximálně modulární a umožňuje efektivní kombinaci různých topologií a systémů. Slouží k poskytnutí maximální flexibility vybudované kabeláže a možností využití rozvodů pro přenos dat, telefonního signálu atd. Rozvod je založen na hierarchii rozváděcích panelů, kabeláže a konektorů se zjednodušenou řadou typizovaných součástí. Tato hierarchie je uplatňována na všech úrovních rozvodu. Telefonní ústředna VOIP V objektu bude instalována IP pobočková telefonní ústředna, která bude umístěna ve stojanovém 19 rozvaděči v v m.č.006. Tento 19 systém je modulární, s podporou analogových, digitálních a IP poboček. Pro připojení telefonních aparátů bude využito strukturované kabeláže v rámci budovy. Pro připojení a IP telefonů bude využita datová síť LAN, do které bude ústředna připojena. Počet vnitřních linek je 30 DIGITÁLNÍCH. Dále je počítáno s 70 IP licencemi. Dále jsou součástí ústředny GSM brány pro volání do sítí mobilních operátorů. SIM karty nejsou předmětem dodávky. 4

5 Aktivní prvky sítě Pro rozvod datových linek v objektu bude využita strukturovaná kabeláž. Tento otevřený systém bude primárně využívat počítačová síť, dále pak ostatní systémy - IP telefonie, kamerový systém. Navržená topologie LAN má charakter jednoduché hvězdy s páteřním optickým propojeními. Jednotlivé spoje mezi přístupovými přepínači a páteřními přepínači jsou realizovány jako optické spoje o kapacitě 2x1Gbps do každého z centrálních přepínačů (popř. 2x2x1Gbps u přepínačů s větším počtem portů). Optické spoje jsou na obou koncích ukončeny v optických modulech jednotlivých přepínačů. Všechny přístupové porty budou metalické Ethernet 10/100/1000 s podporou PoE. Porty v přepínači pro připojení serverů budou metalické Ethernet 10/100/1000 bez PoE. Veškerá připojená zařízení, která napájení pomocí PoE podporují, budou tento způsob napájení využívat. Horizontální rozvody Horizontální rozvody jsou propoje datového místa s příslušným datovým rozvaděčem. Tyto propoje budou realizovány kabelem viz kapitola 3.3. Rozmístění jednotlivých datových zásuvek je zřejmé z výkresové dokumentace jednotlivých podlaží Napájení Napájení rozvaděčů SK bude provedeno z rozvaděče EI. V rozvaděči bude instalován samostatný jistič 1f 16A, charakteristika B, Označený SK nevypínat. Přívodní kabel typu 3x2.5 bude v rozvaděči zakončen v napájecí rozvodnici. Napojení datových rozvaděčů na hlavní ochranou přípojnici (EP) bude dodávkou EI Kabeláž Kabeláž musí splnit minimálně kategorii danou zvoleným systémem, tedy Cat 6a, aby bylo možné celou instalaci SK certifikovat. Pro instalaci budou použity nestíněné UTP s LSOH pláštěm a vhodně zvolenými kontektory a patch panely stejné kategorie a výrobce. 3. Sestra pacient - SP Rozsah projektovaného zařízení byl stanoven uživatelem. Pro domov seniorů bude použit samostatný systém komunikace VoIP, jehož terminál personálu bude umístěn v sesterně ve 2.NP, místnost č. 247 a 1NP č.m.121. Rozsah projektovaného zařízení byl stanoven uživatelem. Pro domov seniorů bude použit samostatný systém komunikace VoIP, jehož terminál personálu bude umístěn v sesterně ve 2.NP, místnost č Systém je tvořen souborem samostatných funkčních jednotek a prvků. Řízení systému zabezpečuje systémový server umístěný v serverovně v 1.PP - místnosti 006, který je propojen s ostatními jednotkami a prvky strukturovaným instalačním vedením. Sledování provozu bude možné samostatně ze stanoviště sestry u terminálu personálu a na všech registrovaných místech pobytu personálu.. Vedení je realizováno strukturovanou kabeláží, v místnostech klientů a v sociálních místnostech pod omítkou. Vedení bude ukončeno předepsanými instalačními krabicemi. 5

6 Funkční možnosti systému indikace volacích signálů tónovým návěstím v místech přítomnosti personálu zobrazení údajů o klientech a o pohybu personálu na displeji terminálu sester používání tlačítek a táhel nouzového volání zrušení nouzového volání pouze v místě jeho volání služební hovorové spojení mezi místnostmi osazenými komunikačními jednotkami archivace veškerých pacientských volání s možností prohlížení na displeji terminálu sestry či přenesení na nosič a zpracování na PC možnost připojení tiskárny autodiagnostické funkce vzdálená správa jednoduchý upgrade noční provoz zapsání jména účastníka pro jednoznačnou identifikaci volacích míst konfigurace systému z klávesnice terminálu sestry zálohování údajů a jejich ochrana při výpadku sítě možnost předávání dat prostřednictvím rozhraní USB možnost externího volání do veřejných sítí Základní elektrotechnické údaje Napájecí napětí Provozní napětí Max. příkon ústředny Počet instalovaných systémů 1 NPE, AC 50 Hz,400/230V/TN-S; 6A... 2DC 12V, 2DC 24V/SELV VA... 1 ks MDC VO2, Ochrana před úrazem el. proudem - v soustavě 1NPE AC 50Hz,230V/TN-S samočinným odpojením od zdroje. - v soustavě 2DC 12V, 2DC 24V/SELV dle ČSN čl malým napětím, oddělením obvodů. 2. Technické řešení Na pokojích klientů bude v pozici u lůžka umístěna lůžková jednotka v závěsu lůžkové jednotky s konektorem sloužící k oboustranné komunikaci klienta s personálem. U vstupu na každý pokoj bude umístěna komunikační jednotka, která umožňuje oboustranné hovorové spojení klienta s personálem a přenosu centrálních hlášení do systému. Po přihlášení personálu na komunikační jednotce se volání z celého systému přenáší i do místa přihlášení personálu. Přihlášení personálu se děje prostřednictvím RFID modulu, který je součástí komunikační jednotky a umožní adresně sledovat průběh služby. V koupelnách klientů budou umístěny tlačítka nouzového volání v pozici u WC a táhla nouzového volání ve sprchových koutech. Nad vchody do pokojů bude v chodbách umístěna optická signalizace stavu na daném místě. Na terase v 2.NP bude u dveří umístěna komunikační jednotka. 6

7 U vstupů do objektu v 1.NP bude použita vchodová komunikační jednotka, která umožňuje hlasové spojení s personálem a následnou aktivaci elektrického zámku dveří prostřednictvím komunikačních prvků personálu. Konfigurace prvků a typy vedení s popisem způsobu uložení jsou zřejmé z výkresové části dokumentace. Horizontální rozvody na chodbách budou vedeny v podhledech, horizontální a vertikální rozvody na pokojích v trubkách pod omítkou. Instalační krabice a prvky komunikačního systému budou uloženy na omítku včetně chodby. Před zahájením přípravné instalace (trubkování) investor potvrdí nebo upřesní přesnou polohu lůžek. Systém má 2 samostatné síťové napáječe. Požadavky na přívod síťového napájení - 1+N+PE 230V/50Hz z obvodů DO. Přívody síťového napájení musí být jištěny samostatným jističem 6A. Maximální příkon 250 VA. 3.Stavební příprava a instalace systému Instalace systému se skládá z následujících etap: a) Úplné osazení strukturované kabeláže a všech elektroinstalačních vedení a krabic dle výkresů, příloh,detailů a plánů projektu elektroinstalace. Rozvodné krabice musí být umístěny tak, aby byly přístupné při montáži a následném servisu. Nutno je taktéž dodržet orientaci instalačních krabic. Délky a provedení tras nesmí být měněny bez souhlasu výrobce nebo pověřené firmy. Vedení v profilech sádrokartonu je nutno koordinovat s dodavatelem stavebních prací b) Zatažení vodičů tj. zavedení samostatně jištěného přívodu 1+N+PE 230V/50Hz pro připojení napáječe a PoE switch zařízení zatažení vodičů do trubkovodů a instalačních lišt připevnění instalačních rámečků IRM (109900), IRS (109910), IRV (109920). d) Dokončení realizace rozvodů tj. propojení rozvodů v místech umístění patrových a pokojových switch zařízení zakončení přípojných míst předepsanými konektory montáž a připojení napáječe, zásuvky rozvodu kontrola správnosti propojení kabeláže u přípojných míst, kontrola zkratů mezi napájecími vodiči, kontrola propustnosti datových/poe vodičů vystavení protokolu o provedené kontrole d) Konečná montáž a oživení otestování vedení osazení všech prvků systému oživení zařízení naprogramování systému úplné funkční přezkoušení všech prvků systému dle stanovených pravidel e) Předání a převzetí díla zaškolení obsluhy 7

8 protokolární předání a převzetí díla včetně příslušné dokumentace Rozvodné vedení a použité vodiče Provedení rozvodného vedení dle PD, jeho příloh a proj. směrnice je nutno dodržet. Případné požadavky na odchylky je realizátor povinen předložit výrobci ke schválení. Při realizaci rozvodného vedení je nutno dodržet následující zásady : 1. Ve všech instalačních krabicích je nutno zaříznout přečnívající konce trubek a lišt na úroveň stěny krabice a to před zatažením vodičů do trubek. 2. Vedení vodičů nebo kabelů pod omítkou (sádrokartonem) bez použití elektroinstalačních trubek se nepřipouští. Výjimku tvoří přívody k tlačítkům nouzového volání, táhlům nouzového volání a k pokojovým svítidlům, kde lze použít vodiče pod omítku v případě, že nelze trubkovat. 3. Vodiče se propojují výhradně předepsanými propojovacími prvky systému dle PS. 4. Vývody vodičů v instalačních krabicích rozvodu a v instalačních krabicích pro jednotlivé prvky je nutno ponechat volné v délce minimálně 30 cm. 5. Provedení elektroinstalace musí vyhovovat platným TN. 6. Propojení vodičů a další informace týkající se realizace rozvodného vedení jsou předmětem příslušné směrnice dodavatele systému. 9. Typy vodičů předepsaných v této dokumentaci (jejich průměr nebo průřez jádra) je realizátor povinen dodržet. Vedení musí být zásadně v předepsaných vodičích.. 4. Požadavky na projekt elektroinstalace - Revize samostatně jištěného přívodu 6A AC 50Hz, 230V/TN-S pro napáječe dorozumívacího zařízení dle půdorysu a detailu místnosti pro server (1.PP 006) a pracoviště sester (2.NP 247). Napáječ má být umístěn v místnostech k tomu určených (serverovna, sesterna atd.) Musí však být přístupný hlavní vypínač. - Instalace 1 ks telefonní linky pro VoIP bránu a systémový server ukončenou v zásuvce RJ45 v blízkosti systémového serveru. - Ve společných trasách počítat s prostorovou rezervou pro uložení vedení dorozumívacího zařízení, odpovídající dimenzi lišt a trubkovodů dle této PD a v souladu s platnými normami. Nejmenší vzdálenost při souběhu systémového vedení s vedením silovým je 15 cm. 8

9 V souladu s vyhláškou 398/2009 Sb. je nutno v koupelnách, sprchách a WC označených jako bezbariérové, pokud jsou zde instalovány prvky komunikačního nebo signalizačního zařízení sestra-pacient, dodržet výšku dostupnosti prvku ne výše než 150 mm nad podlahou. Z toho vyplývá, že i u WC mísy, kde bývá standardně osazováno tlačítko nouzového volání, bude nutno osadit táhlo nouzového volání. 9

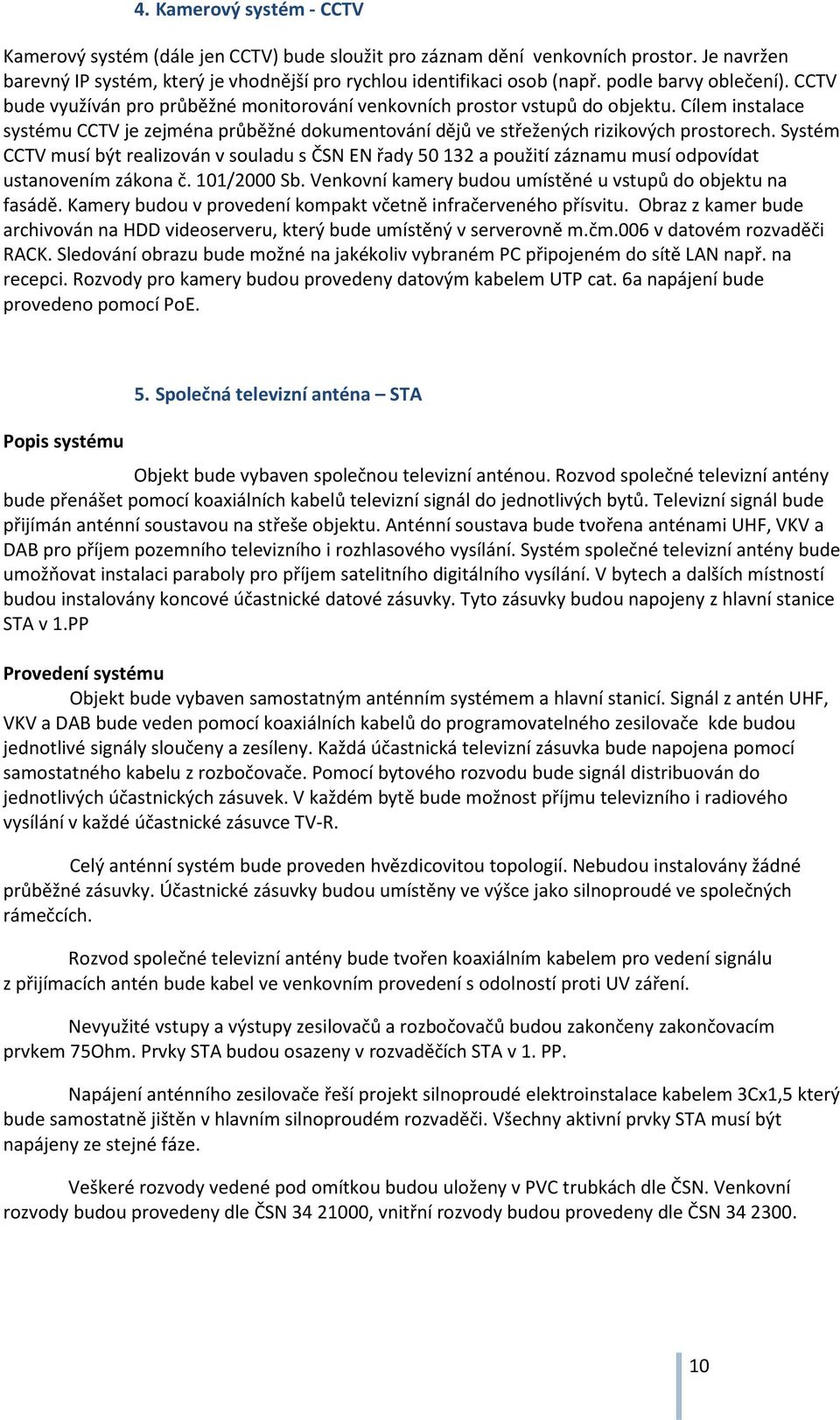

10 4. Kamerový systém - CCTV Kamerový systém (dále jen CCTV) bude sloužit pro záznam dění venkovních prostor. Je navržen barevný IP systém, který je vhodnější pro rychlou identifikaci osob (např. podle barvy oblečení). CCTV bude využíván pro průběžné monitorování venkovních prostor vstupů do objektu. Cílem instalace systému CCTV je zejména průběžné dokumentování dějů ve střežených rizikových prostorech. Systém CCTV musí být realizován v souladu s ČSN EN řady a použití záznamu musí odpovídat ustanovením zákona č. 101/2000 Sb. Venkovní kamery budou umístěné u vstupů do objektu na fasádě. Kamery budou v provedení kompakt včetně infračerveného přísvitu. Obraz z kamer bude archivován na HDD videoserveru, který bude umístěný v serverovně m.čm.006 v datovém rozvaděči RACK. Sledování obrazu bude možné na jakékoliv vybraném PC připojeném do sítě LAN např. na recepci. Rozvody pro kamery budou provedeny datovým kabelem UTP cat. 6a napájení bude provedeno pomocí PoE. Popis systému 5. Společná televizní anténa STA Objekt bude vybaven společnou televizní anténou. Rozvod společné televizní antény bude přenášet pomocí koaxiálních kabelů televizní signál do jednotlivých bytů. Televizní signál bude přijímán anténní soustavou na střeše objektu. Anténní soustava bude tvořena anténami UHF, VKV a DAB pro příjem pozemního televizního i rozhlasového vysílání. Systém společné televizní antény bude umožňovat instalaci paraboly pro příjem satelitního digitálního vysílání. V bytech a dalších místností budou instalovány koncové účastnické datové zásuvky. Tyto zásuvky budou napojeny z hlavní stanice STA v 1.PP Provedení systému Objekt bude vybaven samostatným anténním systémem a hlavní stanicí. Signál z antén UHF, VKV a DAB bude veden pomocí koaxiálních kabelů do programovatelného zesilovače kde budou jednotlivé signály sloučeny a zesíleny. Každá účastnická televizní zásuvka bude napojena pomocí samostatného kabelu z rozbočovače. Pomocí bytového rozvodu bude signál distribuován do jednotlivých účastnických zásuvek. V každém bytě bude možnost příjmu televizního i radiového vysílání v každé účastnické zásuvce TV-R. Celý anténní systém bude proveden hvězdicovitou topologií. Nebudou instalovány žádné průběžné zásuvky. Účastnické zásuvky budou umístěny ve výšce jako silnoproudé ve společných rámečcích. Rozvod společné televizní antény bude tvořen koaxiálním kabelem pro vedení signálu z přijímacích antén bude kabel ve venkovním provedení s odolností proti UV záření. Nevyužité vstupy a výstupy zesilovačů a rozbočovačů budou zakončeny zakončovacím prvkem 75Ohm. Prvky STA budou osazeny v rozvaděčích STA v 1. PP. Napájení anténního zesilovače řeší projekt silnoproudé elektroinstalace kabelem 3Cx1,5 který bude samostatně jištěn v hlavním silnoproudém rozvaděči. Všechny aktivní prvky STA musí být napájeny ze stejné fáze. Veškeré rozvody vedené pod omítkou budou uloženy v PVC trubkách dle ČSN. Venkovní rozvody budou provedeny dle ČSN , vnitřní rozvody budou provedeny dle ČSN

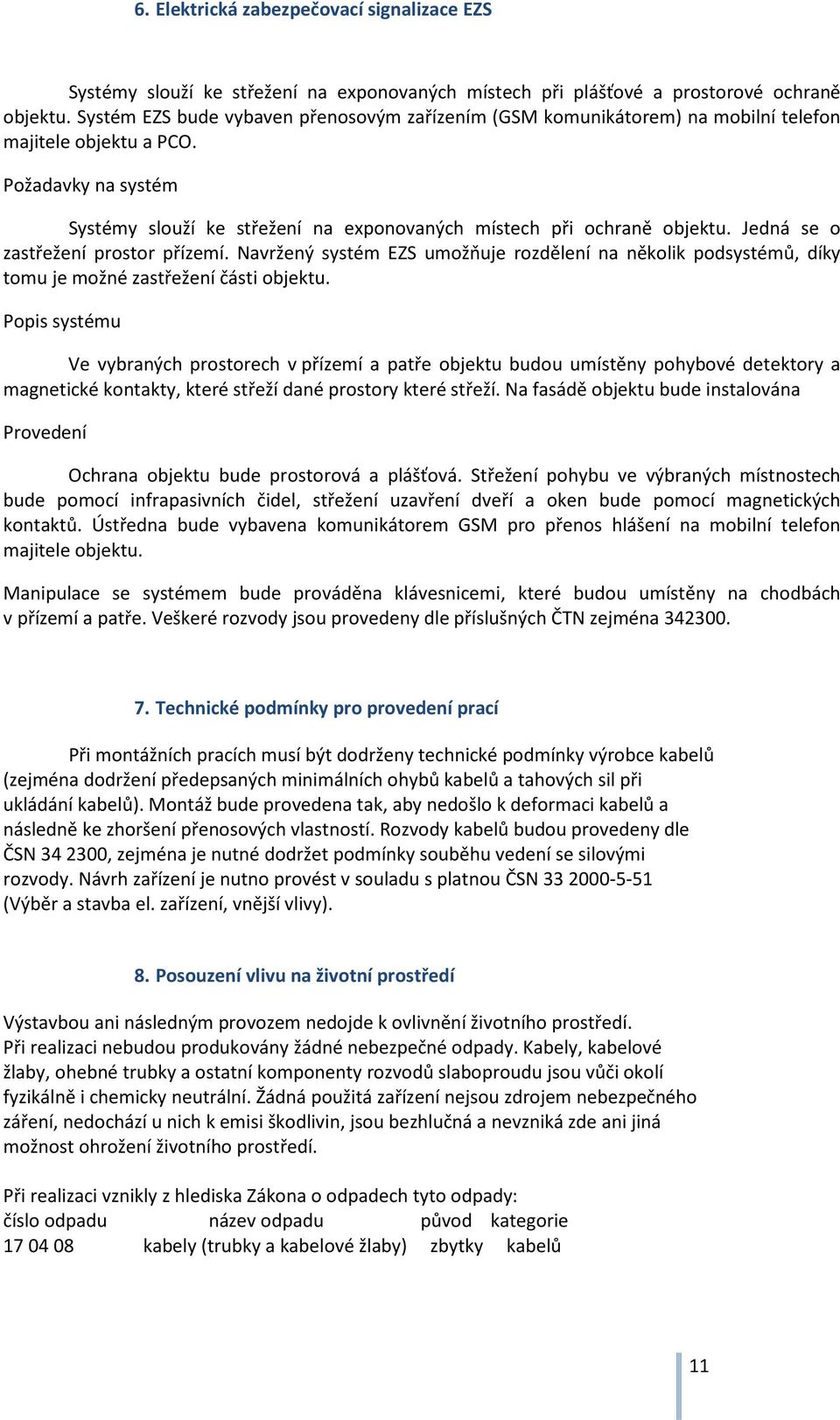

11 6. Elektrická zabezpečovací signalizace EZS Systémy slouží ke střežení na exponovaných místech při plášťové a prostorové ochraně objektu. Systém EZS bude vybaven přenosovým zařízením (GSM komunikátorem) na mobilní telefon majitele objektu a PCO. Požadavky na systém Systémy slouží ke střežení na exponovaných místech při ochraně objektu. Jedná se o zastřežení prostor přízemí. Navržený systém EZS umožňuje rozdělení na několik podsystémů, díky tomu je možné zastřežení části objektu. Popis systému Ve vybraných prostorech v přízemí a patře objektu budou umístěny pohybové detektory a magnetické kontakty, které střeží dané prostory které střeží. Na fasádě objektu bude instalována Provedení Ochrana objektu bude prostorová a plášťová. Střežení pohybu ve výbraných místnostech bude pomocí infrapasivních čidel, střežení uzavření dveří a oken bude pomocí magnetických kontaktů. Ústředna bude vybavena komunikátorem GSM pro přenos hlášení na mobilní telefon majitele objektu. Manipulace se systémem bude prováděna klávesnicemi, které budou umístěny na chodbách v přízemí a patře. Veškeré rozvody jsou provedeny dle příslušných ČTN zejména Technické podmínky pro provedení prací Při montážních pracích musí být dodrženy technické podmínky výrobce kabelů (zejména dodržení předepsaných minimálních ohybů kabelů a tahových sil při ukládání kabelů). Montáž bude provedena tak, aby nedošlo k deformaci kabelů a následně ke zhoršení přenosových vlastností. Rozvody kabelů budou provedeny dle ČSN , zejména je nutné dodržet podmínky souběhu vedení se silovými rozvody. Návrh zařízení je nutno provést v souladu s platnou ČSN (Výběr a stavba el. zařízení, vnější vlivy). 8. Posouzení vlivu na životní prostředí Výstavbou ani následným provozem nedojde k ovlivnění životního prostředí. Při realizaci nebudou produkovány žádné nebezpečné odpady. Kabely, kabelové žlaby, ohebné trubky a ostatní komponenty rozvodů slaboproudu jsou vůči okolí fyzikálně i chemicky neutrální. Žádná použitá zařízení nejsou zdrojem nebezpečného záření, nedochází u nich k emisi škodlivin, jsou bezhlučná a nevzniká zde ani jiná možnost ohrožení životního prostředí. Při realizaci vznikly z hlediska Zákona o odpadech tyto odpady: číslo odpadu název odpadu původ kategorie kabely (trubky a kabelové žlaby) zbytky kabelů 11

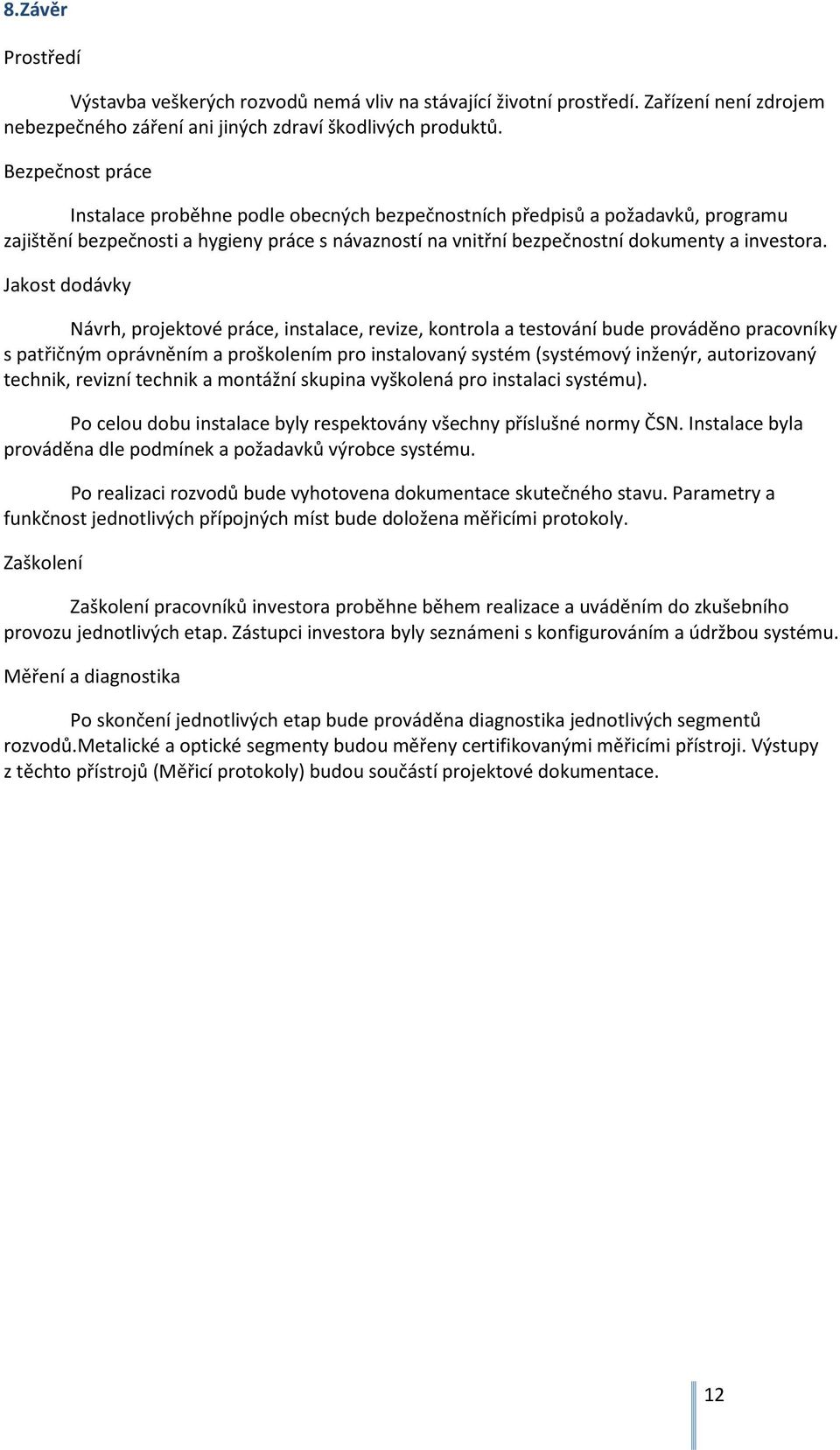

12 8.Závěr Prostředí Výstavba veškerých rozvodů nemá vliv na stávající životní prostředí. Zařízení není zdrojem nebezpečného záření ani jiných zdraví škodlivých produktů. Bezpečnost práce Instalace proběhne podle obecných bezpečnostních předpisů a požadavků, programu zajištění bezpečnosti a hygieny práce s návazností na vnitřní bezpečnostní dokumenty a investora. Jakost dodávky Návrh, projektové práce, instalace, revize, kontrola a testování bude prováděno pracovníky s patřičným oprávněním a proškolením pro instalovaný systém (systémový inženýr, autorizovaný technik, revizní technik a montážní skupina vyškolená pro instalaci systému). Po celou dobu instalace byly respektovány všechny příslušné normy ČSN. Instalace byla prováděna dle podmínek a požadavků výrobce systému. Po realizaci rozvodů bude vyhotovena dokumentace skutečného stavu. Parametry a funkčnost jednotlivých přípojných míst bude doložena měřicími protokoly. Zaškolení Zaškolení pracovníků investora proběhne během realizace a uváděním do zkušebního provozu jednotlivých etap. Zástupci investora byly seznámeni s konfigurováním a údržbou systému. Měření a diagnostika Po skončení jednotlivých etap bude prováděna diagnostika jednotlivých segmentů rozvodů.metalické a optické segmenty budou měřeny certifikovanými měřicími přístroji. Výstupy z těchto přístrojů (Měřicí protokoly) budou součástí projektové dokumentace. 12
