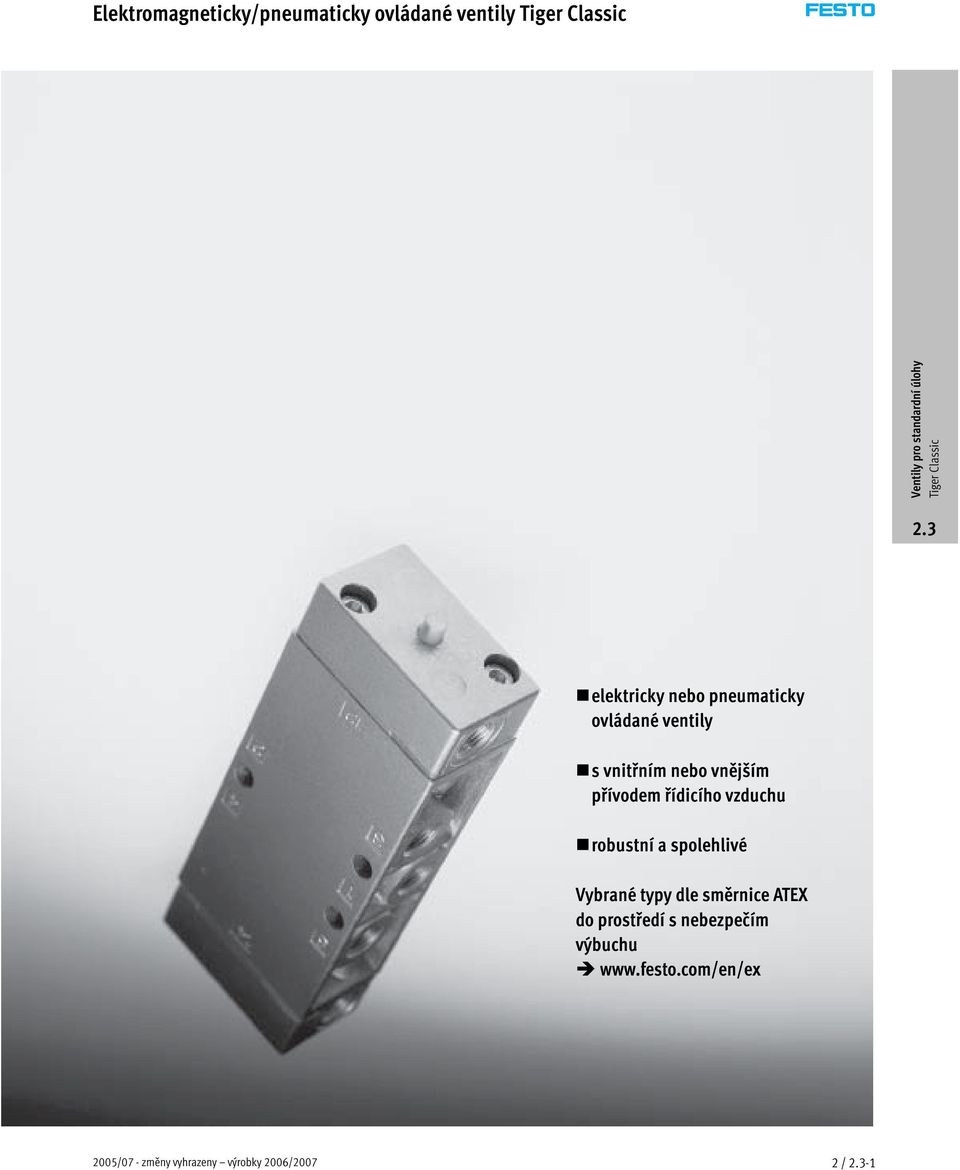

1 Elektromagneticky/pneumaticky ovládané ventily elektricky nebo pneumaticky ovládané ventily s vnitřním nebo vnějším přívodem řídicího vzduchu robustní a spolehlivé Vybrané typy dle směrnice ATEX do prostředí s nebezpečím výbuchu /07 - změny vyhrazeny výrobky 2006/2007 2/-

2 Elektromagneticky/pneumaticky ovládané ventily hlavní údaje Všeobecné údaje princip zvláště robustního sedlového ventilu pro všechny ventily 3/2 a 5/2 ovládané pneumaticky nebo elektricky elektromagnetickou cívkou F s průtokem až do l/min závit pro připojení s rozměry G, G,G ag osvědčená montáž dutými šrouby na lištu PAL nebo PRS optimalizované spínací časy díky patentovanému U-kroužku a nepřímému řízení Elektromagnetické cívky elektromagnetické cívky F napětí: 2 až 230 V DC 2 až 240 V AC (50 až 60 Hz) příkon: 4,5 W vybrané typy dle směrnice ATEX do prostředí s nebezpečím výbuchu Varianty VL/O-3- MFH-3-, MOFH-3- MFH-3- -S Podle volby přívodů: základní poloha uzavřená nebo základní poloha otevřená MFH-3- základní poloha uzavřená MOFH-3- základní poloha otevřená Tyto ventily mohou být přetočením těsnění pod víkem přestavěny na opačnou funkci ventilu. jednoduchá záměna cívky idodatečně elektromagnetická cívka není obsažena v dodávce Tento typ ventilu lze použít v rozsahu 0 až 8 barů také jako MOFH (v klidu otevřen) s vnějším přívodem řídicího tlaku. MFH-5- -S Tento ventil lze díky externímu připojení řídicího tlaku použít také pro nízké pracovní tlaky. 2/-2 výrobky 2006/2007 změny vyhrazeny 2005/07

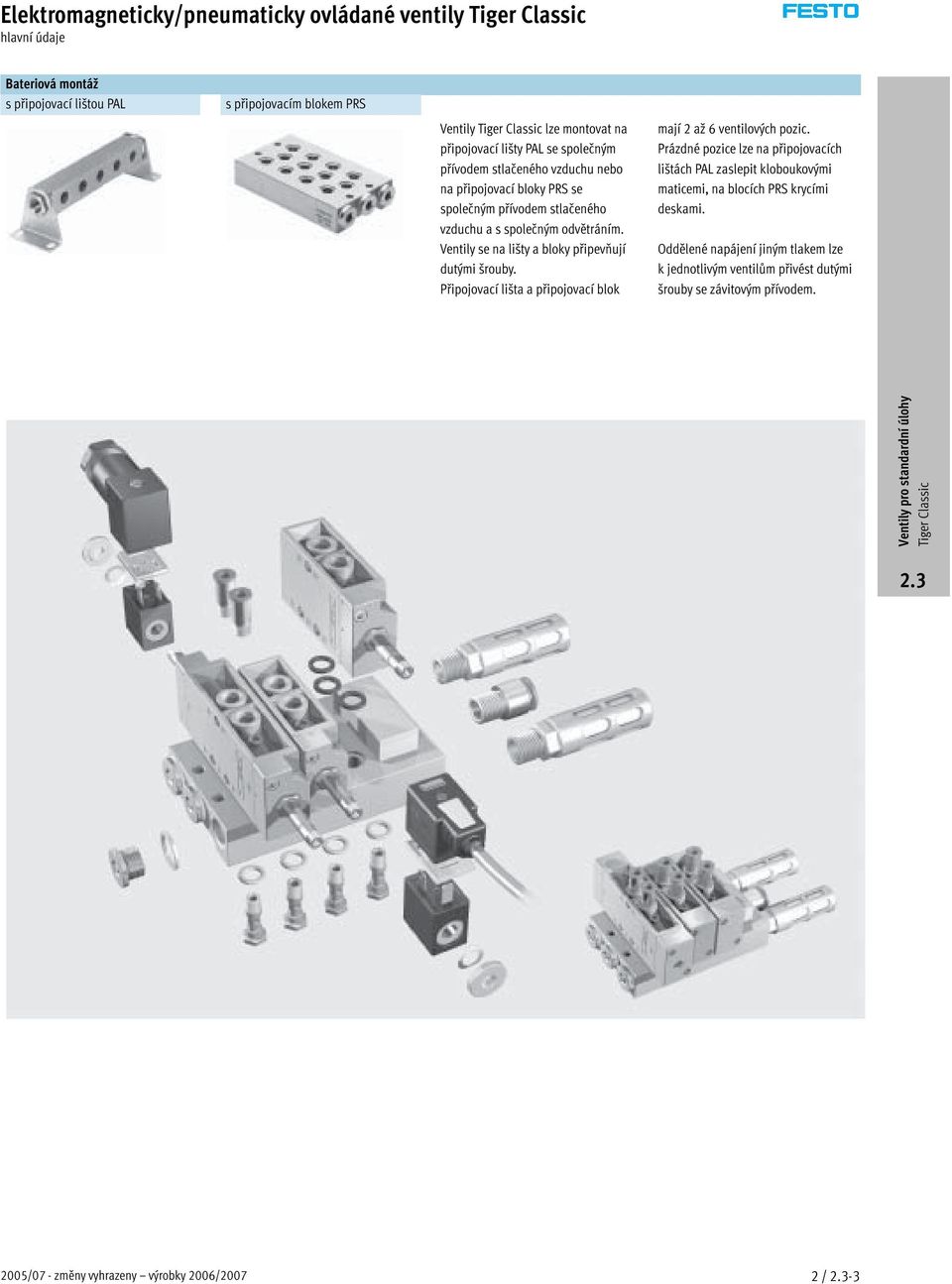

3 Elektromagneticky/pneumaticky ovládané ventily hlavní údaje Bateriová montáž s připojovací lištou PAL s připojovacím blokem PRS Ventily lze montovat na připojovací lišty PAL se společným přívodem stlačeného vzduchu nebo na připojovací bloky PRS se společným přívodem stlačeného vzduchu a s společným odvětráním. Ventily se na lišty a bloky připevňují dutými šrouby. Připojovací lišta a připojovací blok mají 2 až 6 ventilových pozic. Prázdné pozice lze na připojovacích lištách PAL zaslepit kloboukovými maticemi, na blocích PRS krycími deskami. Oddělené napájení jiným tlakem lze k jednotlivým ventilům přivést dutými šrouby se závitovým přívodem. 2005/07 - změny vyhrazeny výrobky 2006/2007 2/-3

4 Elektromagnetické ventily, přehled dodávek funkce provedení typ připojení p pneumatiky provozní napětí [V DC] [V AC] ventily 3/2 elektromagnetický ventil MFH G 2, 24, 42, 48 24, 42, 48, 0, 230, 240 G G G MOFH G 2, 24, 42, 48 24, 42, 48, 0, 230, 240 G G G funkce provedení typ připojení p pneumatiky provozní napětí [V DC] [V AC] ventily 5/2 elektromagnetický ventil MFH G 2, 24, 42, 48 24, 42, 48, 0, 230, 240 G G elektromagnetický impulsní ventil JMFH G 2, 24, 42, 48 24, 42, 48, 0, 230, 240 G G elektromagnetický impulsní ventil s dominantním signálem JMFDH G 2, 24, 42, 48 24, 42, 48, 0, 230, 240 G 2/-4 výrobky 2006/2007 změny vyhrazeny 2005/07

5 Elektromagnetické ventily, přehled dodávek typ základní poloha přívod řídicího tlaku návrat do základní polohy strana uzavřená otevřená vnitřní vnější pneumatickou mechanickou pružinou pružinou elektromagnetický ventil MFH 2 / -2 MOFH 2 / -2 typ přívod řídicího tlaku návrat do základní polohy strana vnitřní vnější pneumatickou pružinou mechanickou pružinou elektromagnetický ventil MFH 2 / -7 elektromagnetický impulsní ventil JMFH 2 / -22 elektromagnetický impulsní ventil s dominantním signálem JMFDH 2 / /07 - změny vyhrazeny výrobky 2006/2007 2/-5

6 Pneumaticky ovládané ventily, přehled dodávek funkce provedení typ připojení p pneumatiky návrat do základní polohy strana pneumatickou pružinou mechanickou pružinou ventily 3/2 pneumaticky ovládaný ventil VL/O G 2/-29 G G G ventily 5/2 pneumaticky ovládaný ventil VL G 2/-33 G G pneumaticky ovládaný impulsní ventil JH G 2/-36 3 G G pneumaticky ovládaný impulsní ventil s dominantním signálem JDH G 2/-36 3 G 2/-6 výrobky 2006/2007 změny vyhrazeny 2005/07

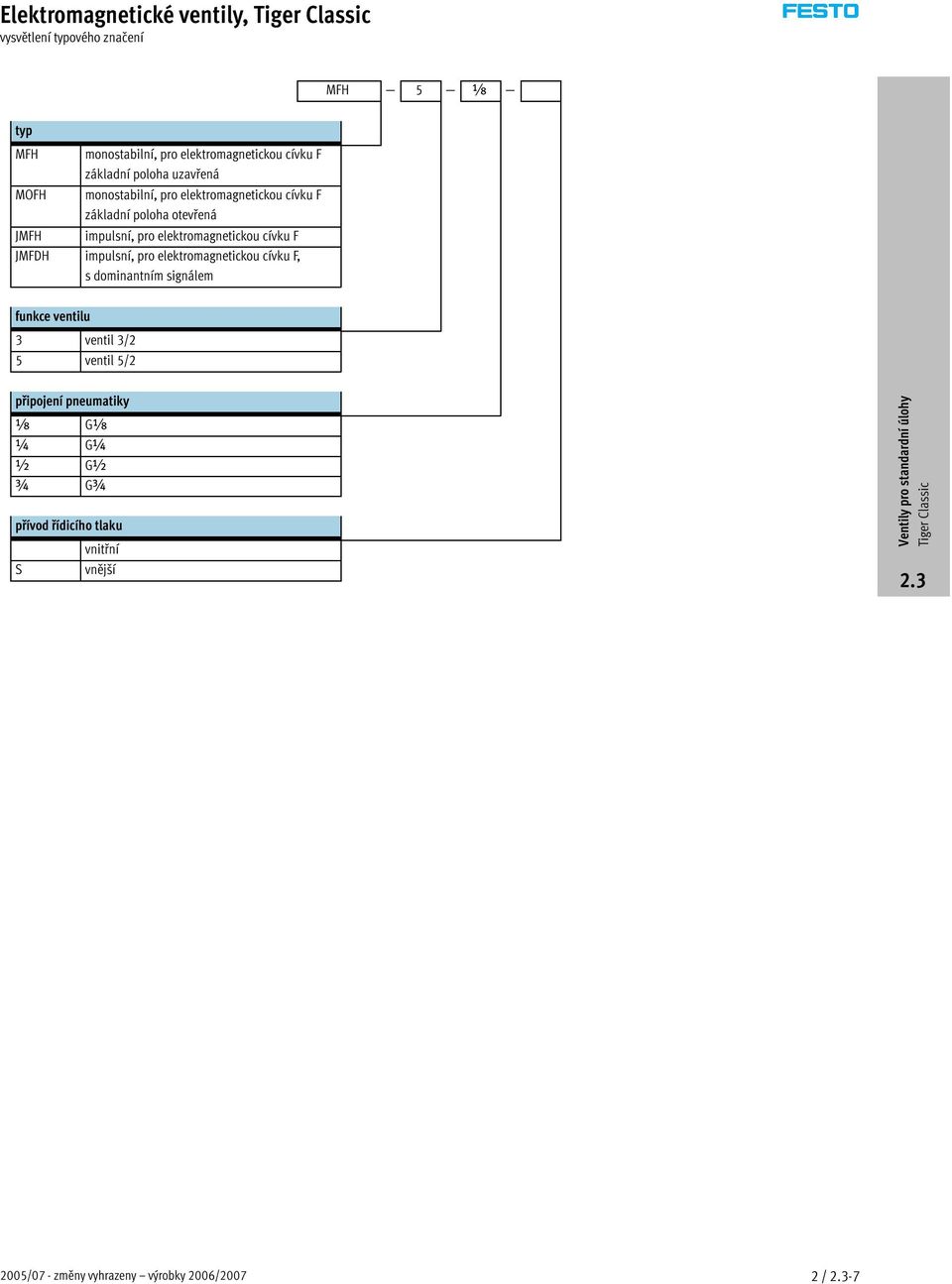

7 Elektromagnetické ventily, vysvětlení typového značení MFH 5 typ MFH monostabilní, pro elektromagnetickou cívku F základní poloha uzavřená MOFH monostabilní, pro elektromagnetickou cívku F základní poloha otevřená JMFH impulsní, pro elektromagnetickou cívku F JMFDH impulsní, pro elektromagnetickou cívku F, s dominantním signálem funkce ventilu 3 ventil 3/2 5 ventil 5/2 připojení pneumatiky G G G G přívod řídicího tlaku vnitřní S vnější 2005/07 - změny vyhrazeny výrobky 2006/2007 2/-7

8 Elektromagnetické ventily, přehled periférií Montáž na připojovací blok ab ac aa ac ab 9 aa aj Varianty MFH-5- JMFH-5-2/-8 výrobky 2006/2007 změny vyhrazeny 2005/07

9 Elektromagnetické ventily, přehled periférií Příslušenství šroubení s nástrčnou koncovkou QS 2 záslepka G 3 připojovací blok PRS krátký popis strana pro připojení hadic na stlačený vzduch, s tolerovaným vnějším průměrem, svazek 3 dle normy CETOP RP 54 P 3 kusy součástí dodávky připojovacího bloku PRS svazek 3 2/-42 4 tlumič hluku pro montáž do odvětrávacích výstupů svazek 3 5 dutý šroub VT 6 elektromagnetický ventil MFH 7 elektromagnetický ventil JMFH 8 elektromagnetické cívky F MSFG, MSFW 9 světelné těsnění M -LD aj krycí deska PRSB aa zásuvka MSSD-F ab zásuvka s kabelem KMF ac zásuvka MSSD-F-S pro rozdělení stlačeného vzduchu nebo pro oddělený přívod stlačeného vzduchu 2/-4 pro elektromagnetické cívky F 2/-4 pro elektromagnetické cívky F 2/-4 2/-44 indikující stav sepnutí 2/-45 pro zakrytí prázdných míst 2/-43 pro ventily MFH, JMFH 2/ -45 pro ventily MFH, JMFH 2/ -45 pro ventily MFH, JMFH 2/ /07 - změny vyhrazeny výrobky 2006/2007 2/-9

10 Elektromagnetické ventily, přehled periférií Montáž na připojovací lištu ac ab aa ac ab 9 aa 8 aj Varianty MFH-5- JMFH-5-2 / -0 výrobky 2006/2007 změny vyhrazeny 2005/07

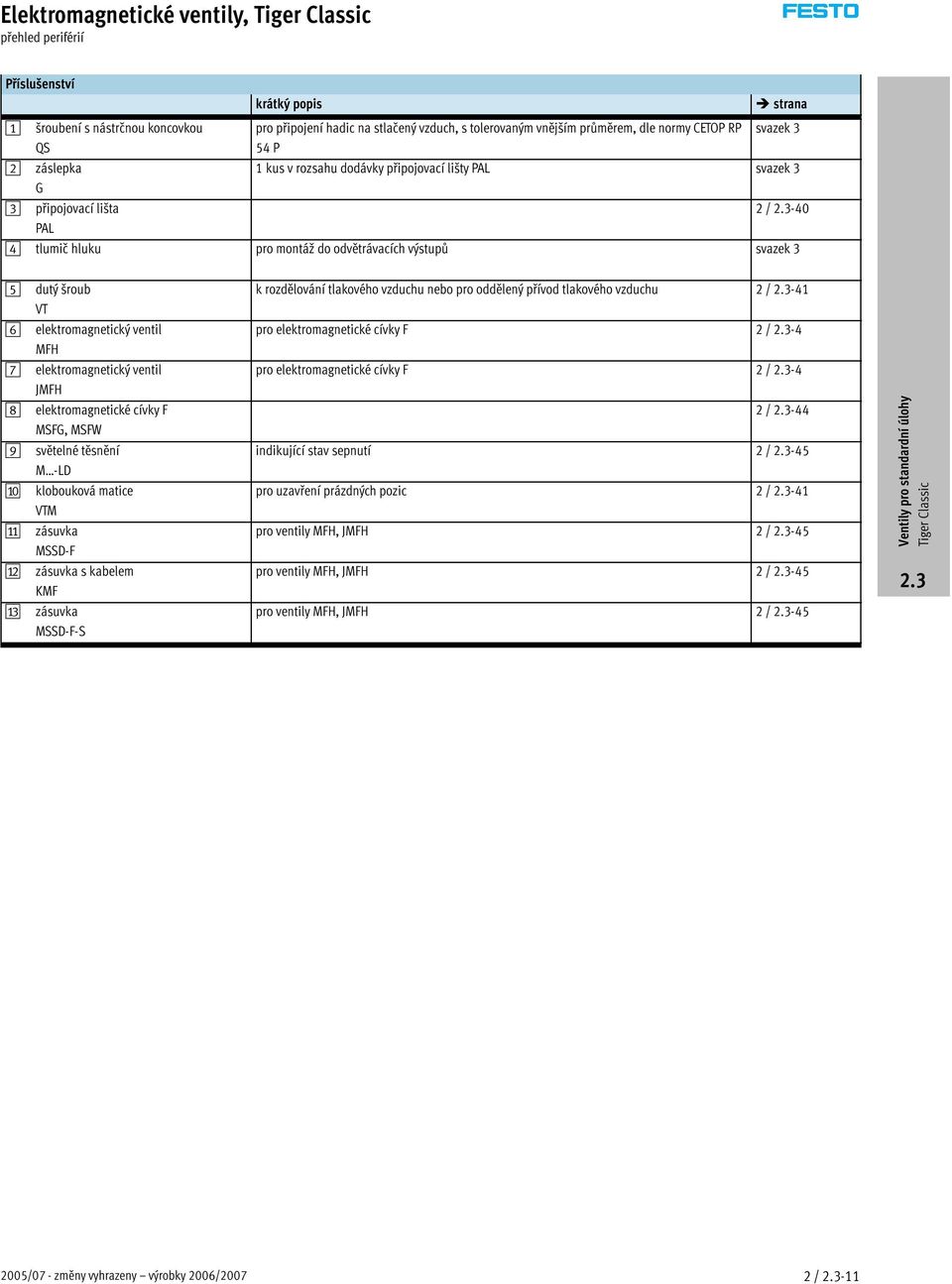

11 Elektromagnetické ventily, přehled periférií Příslušenství šroubení s nástrčnou koncovkou QS 2 záslepka G 3 připojovací lišta PAL krátký popis strana pro připojení hadic na stlačený vzduch, s tolerovaným vnějším průměrem, dle normy CETOP RP svazek 3 54 P kus v rozsahu dodávky připojovací lišty PAL svazek 3 2/-40 4 tlumič hluku pro montáž do odvětrávacích výstupů svazek 3 5 dutý šroub VT 6 elektromagnetický ventil MFH 7 elektromagnetický ventil JMFH 8 elektromagnetické cívky F MSFG, MSFW 9 světelné těsnění M -LD aj klobouková matice VTM aa zásuvka MSSD-F ab zásuvka s kabelem KMF ac zásuvka MSSD-F-S k rozdělování tlakového vzduchu nebo pro oddělený přívod tlakového vzduchu 2/-4 pro elektromagnetické cívky F 2/-4 pro elektromagnetické cívky F 2/-4 2/-44 indikující stav sepnutí 2/-45 pro uzavření prázdných pozic 2/-4 pro ventily MFH, JMFH 2/ -45 pro ventily MFH, JMFH 2/ -45 pro ventily MFH, JMFH 2/ /07 - změny vyhrazeny výrobky 2006/ / -

12 Elektromagnetické ventily MFH, technické údaje ventily 3/2 -M- průtok l/min -P- napětí 2, 24, 42, 48 V DC 24, 42, 48, 0, 230, 240 V AC sady opotřebitelných dílů 2 / -6 Obecné technické údaje připojení pneumatiky G G G G funkce ventilu 3/2, monostabilní konstrukce talířové sedlo princip těsnění měkké druh ovládání elektrické návratdozákladní polohy mechanickou pružinou typ řízení nepřímé přívod řídicího tlaku vnitřní nebo vnější směr proudění nelzeobrátit funkce odvětrání lze škrtit pomocné ruční ovládání saretací způsobupevnění průchozí dírou montážní poloha libovolná jmenovitá světlost [mm] normální jmenovitý průtok [l/min] hmotnost výrobku [g] Provozní a okolní podmínky připojení pneumatiky G G G G provozní médium provozní tlak vnitřní přívodřídicího tlaku vnější přívod řídicího tlaku filtrovanýstlačenývzduch, mazanýnebonemazaný vakuum [bar],5 8,5 8, [bar] 0, , , ,95 +0 řídicí tlak [bar] teplota okolí [ C] teplota média [ C] * 2 / -2 výrobky 2006/2007 změny vyhrazeny 2005/07

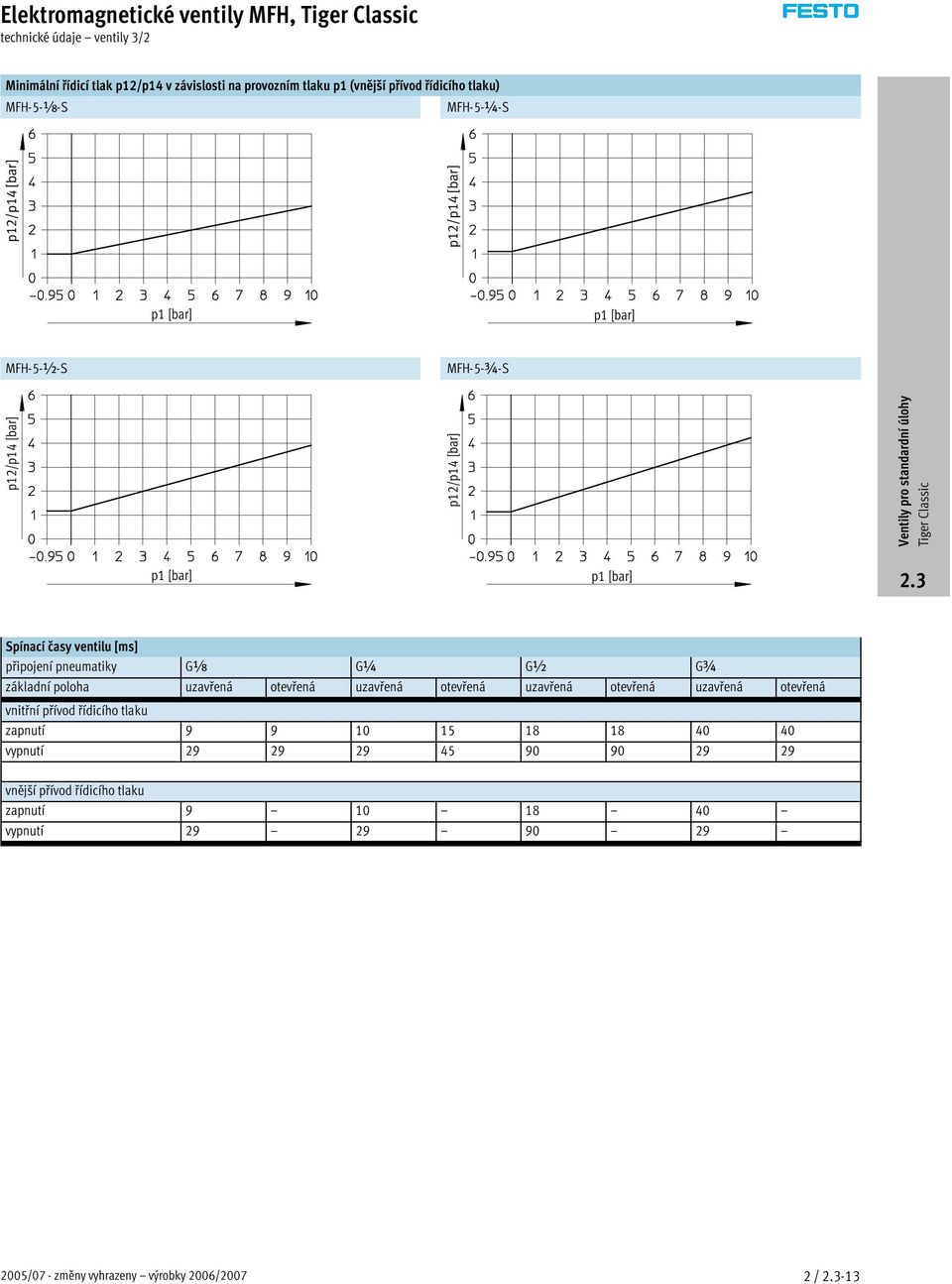

13 Elektromagnetické ventily MFH, technické údaje ventily 3/2 Minimální řídicí tlak p2/p4 v závislosti na provozním tlaku p (vnější přívod řídicího tlaku) MFH-5- -S MFH-5- -S p p [bar] p p [bar] p [bar] p [bar] MFH-5- -S MFH-5- -S p2/p4 [bar] p2/p4 [bar] p [bar] p [bar] Spínací časy ventilu [ms] připojení pneumatiky G G G G základní poloha uzavřená otevřená uzavřená otevřená uzavřená otevřená uzavřená otevřená vnitřní přívod řídicího tlaku zapnutí vypnutí vnější přívod řídicího tlaku zapnutí vypnutí /07 - změny vyhrazeny výrobky 2006/ / -3

14 Elektromagnetické ventily MFH, technické údaje ventily 3/2 Elektrické údaje elektromagnetické cívky F elektrické připojení nožové kontakty pro zásuvky MSSD-F, KMF provozní napětí stejnosměrné napětí [V DC] 2, 24, 42, 48 střídavé napětí [V AC] 24, 42, 48, 0, 230, 240 (50 60 Hz) jmenovitý příkon cívek stejnosměrné napětí [W] 4,5 střídavé napětí [VA] při spínání: 7,5 trvale: 6 stupeň krytí dle EN IP65 (ve spojení se zásuvkou) Materiály funkční řez těleso hliníkový tlakový odlitek, eloxovaný těsnění nitrilkaučuk 2 / -4 výrobky 2006/2007 změny vyhrazeny 2005/07

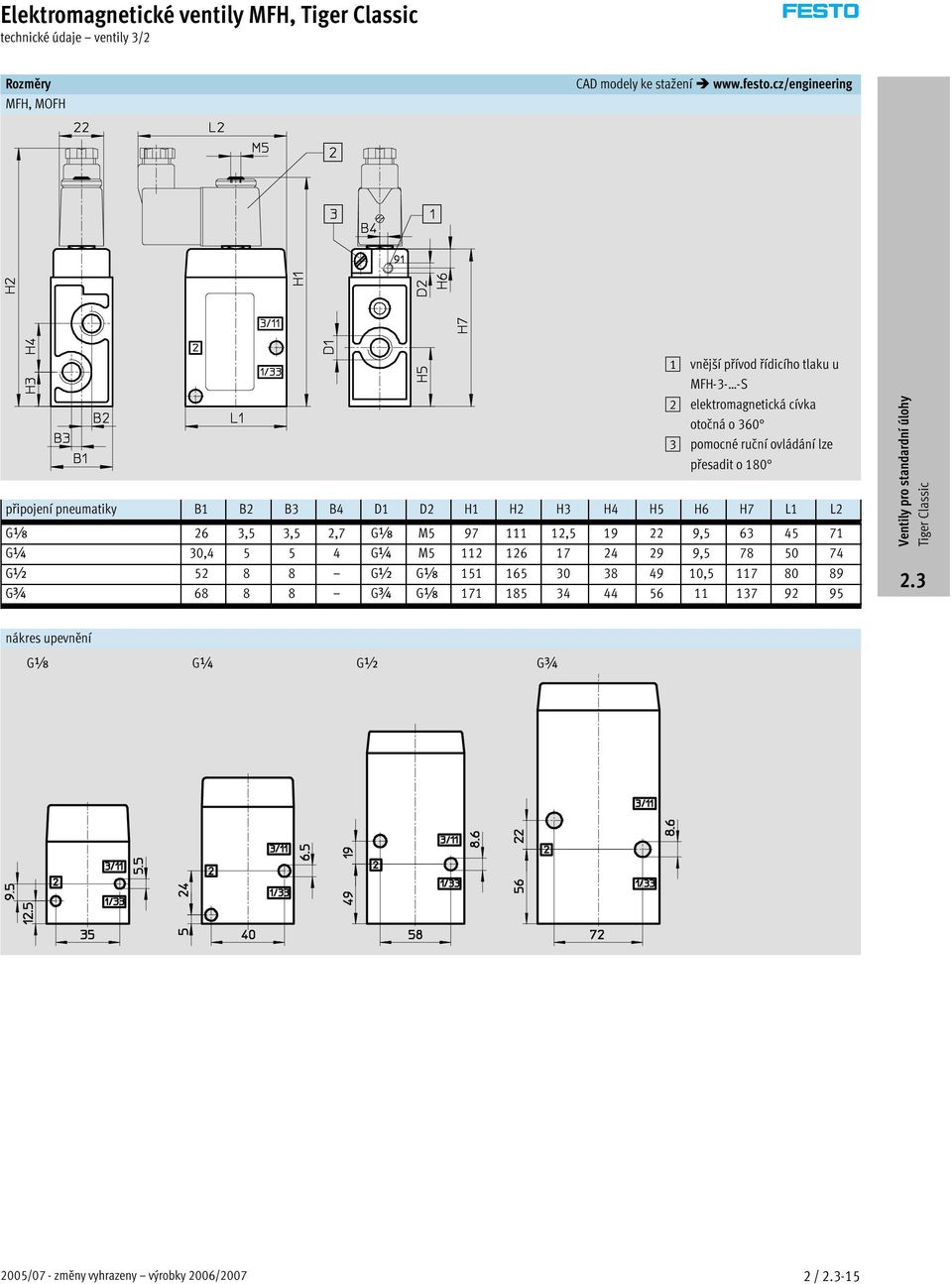

15 Elektromagnetické ventily MFH, technické údaje ventily 3/2 Rozměry MFH, MOFH CAD modely ke stažení vnější přívod řídicího tlaku u MFH-3- -S 2 elektromagnetická cívka otočná o pomocné ruční ovládání lze přesadit o 80 připojení pneumatiky B B2 B3 B4 D D2 H H2 H3 H4 H5 H6 H7 L L2 G 26 3,5 3,5 2,7 G M5 97 2, , G 30, G M , G G G , G G G nákres upevnění G G G G 2005/07 - změny vyhrazeny výrobky 2006/ / -5

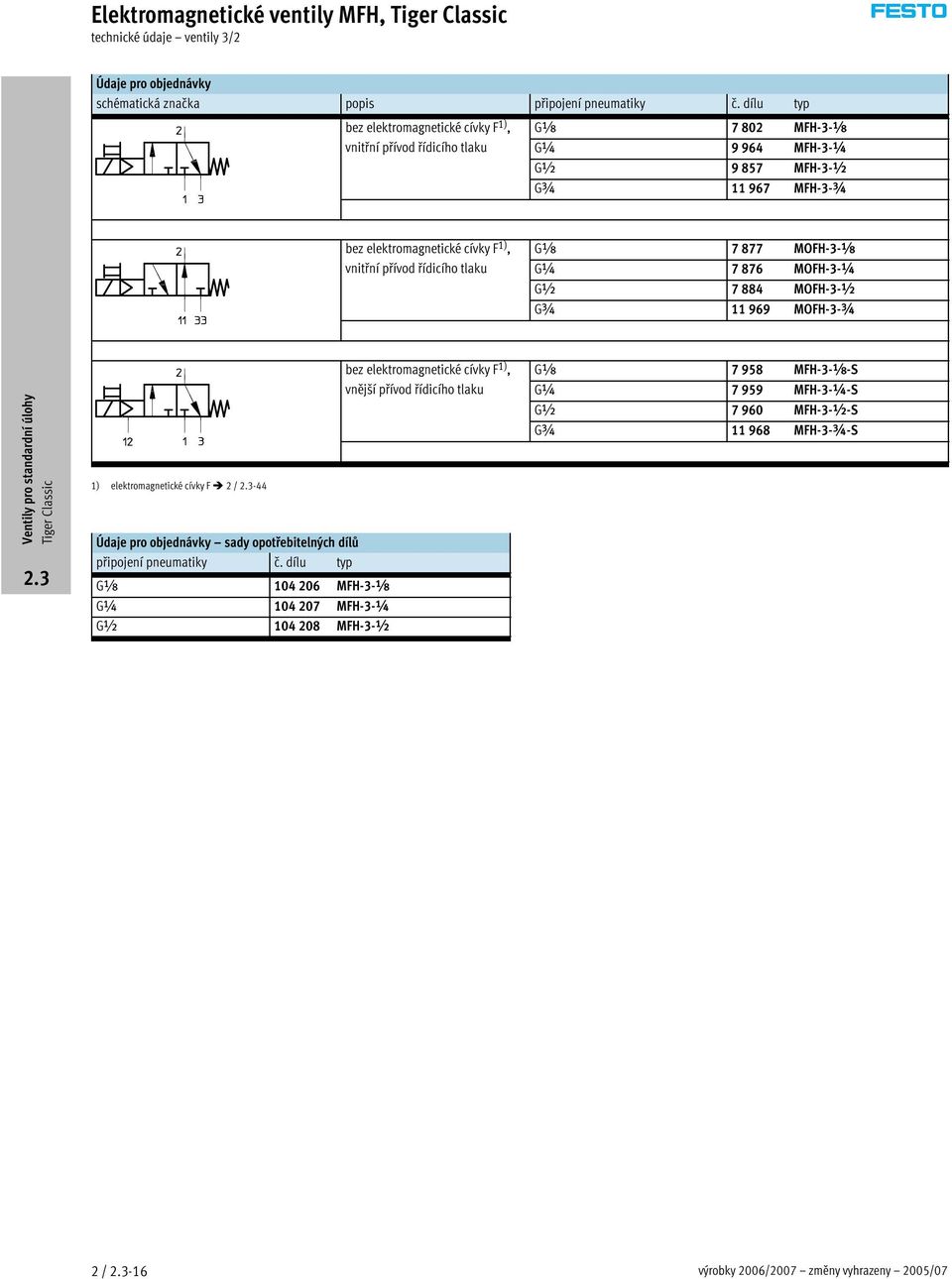

16 Elektromagnetické ventily MFH, technické údaje ventily 3/2 Údaje pro objednávky schématická značka popis připojení pneumatiky č. dílu typ bez elektromagnetické cívky F ), G 7802 MFH-3- vnitřní přívod řídicího tlaku G 9964 MFH-3- G 9857 MFH-3- G 967 MFH-3- bez elektromagnetické cívky F ), G 7877 MOFH-3- vnitřní přívod řídicího tlaku G 7876 MOFH-3- G 7884 MOFH-3- G 969 MOFH-3- ) elektromagnetické cívky F 2 / -44 Údaje pro objednávky sady opotřebitelných dílů připojení pneumatiky č. dílu typ G MFH-3- G MFH-3- G MFH-3- bez elektromagnetické cívky F ), G 7958 MFH-3- -S vnější přívod řídicího tlaku G 7959 MFH-3- -S G 7960 MFH-3- -S G 968 MFH-3- -S 2 / -6 výrobky 2006/2007 změny vyhrazeny 2005/07

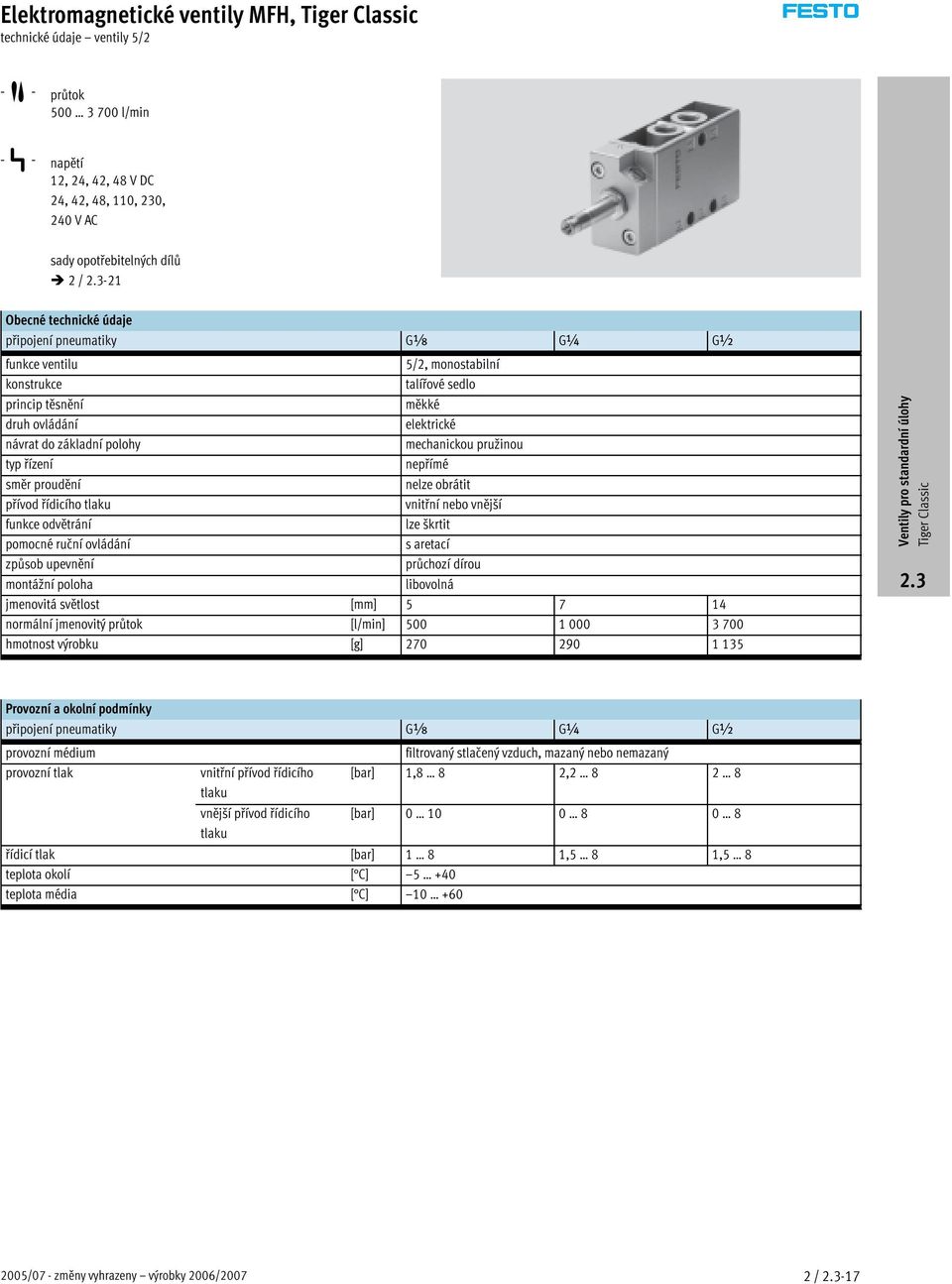

17 Elektromagnetické ventily MFH, technické údaje ventily 5/2 -M- průtok l/min -P- napětí 2, 24, 42, 48 V DC 24, 42, 48, 0, 230, 240 V AC sady opotřebitelných dílů 2 / -2 Obecné technické údaje připojení pneumatiky G G G funkce ventilu 5/2, monostabilní konstrukce talířové sedlo princip těsnění měkké druh ovládání elektrické návratdozákladní polohy mechanickou pružinou typ řízení nepřímé směr proudění nelzeobrátit přívod řídicího tlaku vnitřní nebo vnější funkce odvětrání lze škrtit pomocné ruční ovládání saretací způsobupevnění průchozí dírou montážní poloha libovolná jmenovitá světlost [mm] normální jmenovitý průtok [l/min] hmotnost výrobku [g] Provozní a okolní podmínky připojení pneumatiky G G G provozní médium provozní tlak vnitřní přívodřídicího tlaku vnější přívod řídicího tlaku filtrovanýstlačenývzduch, mazanýnebonemazaný [bar],8 8 2, [bar] řídicí tlak [bar] 8,5 8,5 8 teplota okolí [ C] teplota média [ C] * 2005/07 - změny vyhrazeny výrobky 2006/ / -7

18 Elektromagnetické ventily MFH, technické údaje ventily 5/2 Minimální řídicí tlak p2, p4 v závislosti na provozním tlaku p (vnější přívod řídicího tlaku) MFH-5- -S MFH-5- -S p2/p4 [bar] 2 p2/p4 [bar] 2 odvětrání škrceno odvětrání neškrceno p [bar] p [bar] odvětrání škrceno odvětrání neškrceno MFH-5- -S p p [bar] 2 p [bar] odvětrání škrceno odvětrání neškrceno Spínací časy ventilu [ms] připojení pneumatiky G G G přívod řídicího tlaku vnitřní vnější vnitřní vnější vnitřní vnější zapnutí vypnutí / -8 výrobky 2006/2007 změny vyhrazeny 2005/07

19 Elektromagnetické ventily MFH, technické údaje ventily 5/2 Elektrické údaje elektromagnetické cívky F elektrické připojení nožové kontakty pro zásuvky MSSD-F, KMF provozní napětí stejnosměrnénapětí [VDC] 2, 24, 42, 48 střídavé napětí [V AC] 24, 42, 48, 0, 230, 240 (50 60 Hz) jmenovitý příkon cívek stejnosměrné napětí [W] 4,5 střídavé napětí [VA] při spínání: 7,5 trvale: 6 stupeň krytí dle EN IP65 (ve spojení se zásuvkou) Materiály funkční řez těleso hliníkový tlakový odlitek, eloxovaný těsnění nitrilkaučuk 2005/07 - změny vyhrazeny výrobky 2006/ / -9

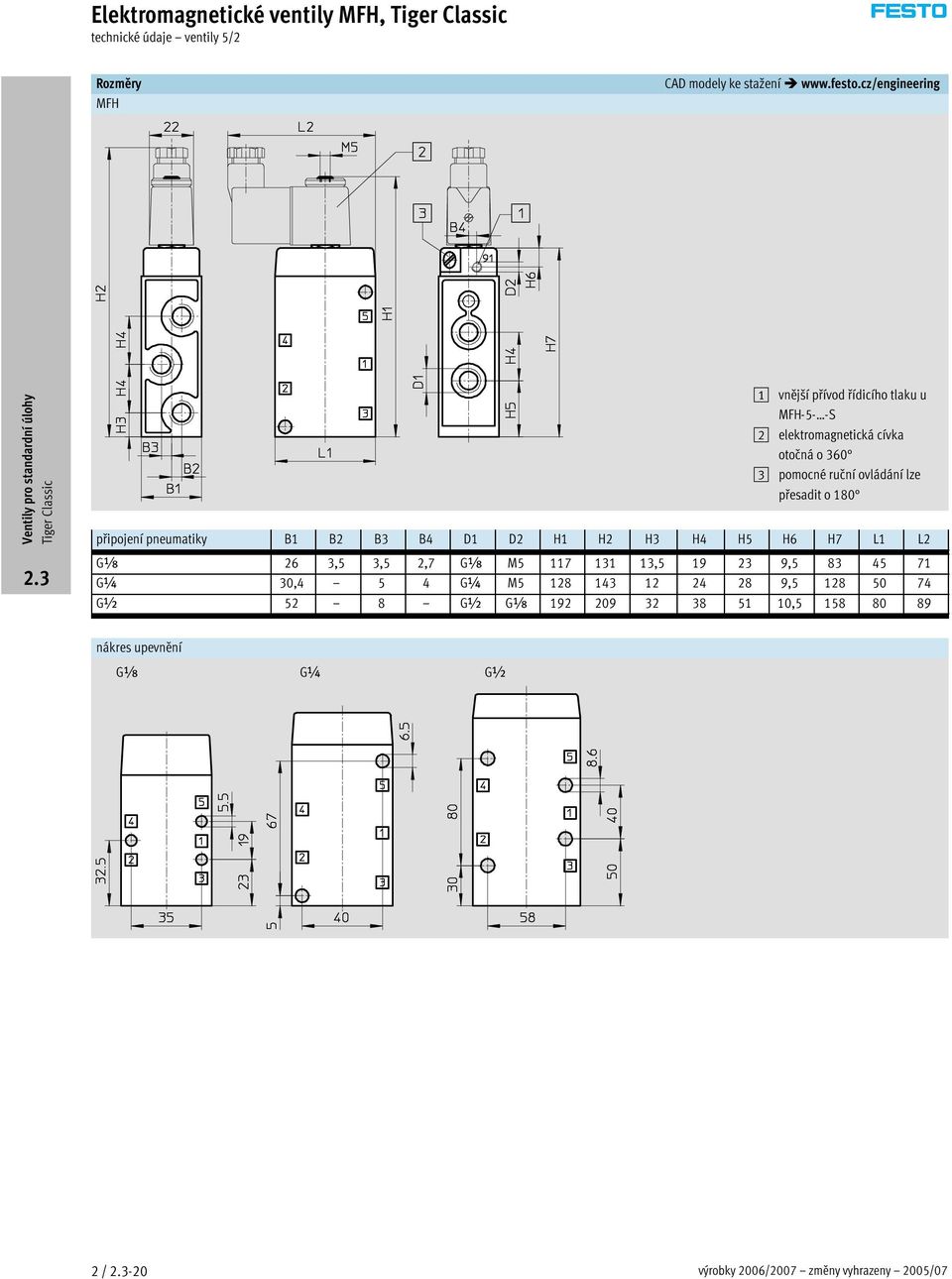

20 Elektromagnetické ventily MFH, technické údaje ventily 5/2 Rozměry MFH CAD modely ke stažení vnější přívod řídicího tlaku u MFH-5- -S 2 elektromagnetická cívka otočná o pomocné ruční ovládání lze přesadit o 80 připojení pneumatiky B B2 B3 B4 D D2 H H2 H3 H4 H5 H6 H7 L L2 G 26 3,5 3,5 2,7 G M , , G 30,4 5 4 G M , G 52 8 G G , nákres upevnění G G G 2 / -20 výrobky 2006/2007 změny vyhrazeny 2005/07

21 Elektromagnetické ventily MFH, technické údaje ventily 5/2 Údaje pro objednávky schématická značka popis připojení pneumatiky č. dílu Typ bez elektromagnetické cívky F ), G 9982 MFH-5- vnitřní přívod řídicího tlaku G 62 MFH-5- G 6420 MFH-5- bez elektromagnetické cívky F ), G MFH-5- -S vnější přívod řídicího tlaku G MFH-5- -S G MFH-5- -S ) elektromagnetické cívky F 2 / -44 Údaje pro objednávky sady opotřebitelných dílů připojení pneumatiky č. dílu Typ G MFH-5- )2) G 04 2 MFH-5-3)4) ) montážní dutinku objednejte zvlášť 2) použití do série E602 3) montážní dutinku objednejte zvlášť 4) použití od série /8 2005/07 - změny vyhrazeny výrobky 2006/ / -2

22 Elektromagnetické ventily JMFH, technické údaje ventily 5/2, impulsní -M- průtok l/min -P- napětí 2, 24, 42, 48 V DC 24, 42, 48, 0, 230, 240 V AC sady opotřebitelných dílů 2 / -26 Obecné technické údaje připojení pneumatiky G G G funkce ventilu 5/2, impulsní konstrukce talířové sedlo princip těsnění měkké druh ovládání elektrické typ řízení nepřímé přívod řídicího tlaku vnitřní nebo vnější směr proudění nelzeobrátit funkce odvětrání lze škrtit pomocné ruční ovládání saretací způsobupevnění průchozí dírou montážní poloha libovolná jmenovitá světlost [mm] normální jmenovitý průtok vnitřní přívod řídicího [l/min] tlaku vnější přívod řídicího [l/min] tlaku hmotnost výrobku Provozní a okolní podmínky připojení pneumatiky G G G provozní médium provozní tlak vnitřní přívodřídicího tlaku vnější přívod řídicího tlaku filtrovanýstlačenývzduch, mazanýnebonemazaný [bar],5 8, [bar] s dominantním signálem [bar] 2,5 8 2,5 8 řídicí tlak [bar],2 8,2 8 0,5 8 teplota okolí [ C] teplota média [ C] * 2 / -22 výrobky 2006/2007 změny vyhrazeny 2005/07

23 Elektromagnetické ventily JMFH, technické údaje ventily 5/2, impulsní Minimální řídicí tlak p2, p4 v závislosti na provozním tlaku p (vnější přívod řídicího tlaku) JMFH-5- -S JMFH-5- -S p2/p4 [bar] 2 p2/p4 [bar] 2 odvětrání škrceno odvětrání neškrceno p [bar] p [bar] odvětrání škrceno odvětrání neškrceno JMFH-5- -S p p [bar] p [bar] Spínací časy ventilu [ms] připojení pneumatiky G G G dominantní signál na 4 dominantní signál na 4 vnitřní přívod řídicího tlaku zapnutí/přepnutí 6 24 zapnutí/přepnutí vnější přívod řídicího tlaku zapnutí/přepnutí zapnutí/přepnutí /07 - změny vyhrazeny výrobky 2006/ / -23

24 Elektromagnetické ventily JMFH, technické údaje ventily 5/2, impulsní Elektrické údaje elektromagnetické cívky F elektrické připojení nožové kontakty pro zásuvky MSSD-F, KMF provozní napětí stejnosměrné napětí [V DC] 2, 24, 42, 48 střídavé napětí [V AC] 24, 42, 48, 0, 230, 240 (50 60 Hz) jmenovitý příkon cívek stejnosměrné napětí [W] 4,5 střídavé napětí [VA] při spínání: 7,5 trvale: 6 stupeň krytí dle EN IP65 (ve spojení se zásuvkou) Materiály funkční řez těleso hliníkový tlakový odlitek, eloxovaný těsnění nitrilkaučuk 2 / -24 výrobky 2006/2007 změny vyhrazeny 2005/07

25 Elektromagnetické ventily JMFH, technické údaje ventily 5/2, impulsní Rozměry JMFH, JMFDH CAD modely ke stažení vnější přívod řídicího tlaku u JMF H-5- -S 2 elektromagnetická cívka otočná o pomocné ruční ovládání lze přesadit o 80 připojení pneumatiky B B2 B3 B4 D D2 H H2 H4 H6 H7 L L2 G 26 3,5 3,5 2,7 G M ,5 6, G 30,4 5 4 G M , G 52 8 G G , nákres upevnění G G G 2005/07 - změny vyhrazeny výrobky 2006/ / -25

26 Elektromagnetické ventily JMFH, technické údaje ventily 5/2, impulsní Údaje pro objednávky schématická značka popis připojení pneumatiky č. dílu typ bez elektromagnetické cívky F ), G 8820 JMFH-5- vnitřní přívod řídicího tlaku G 0 40 JMFH-5- G 0 66 JMFH-5- bez elektromagnetické cívky F ), G JMFH-5- -S vnější přívod řídicího tlaku G JMFH-5- -S G JMFH-5- -S ) elektromagnetické cívky F 2 / -44 Údaje pro objednávky sady opotřebitelných dílů připojení pneumatiky č. dílu typ G JMFH-5- ) G JMFH-5-2) bez elektromagnetické cívky F ), G 882 JMFDH-5- vnitřní přívod řídicího tlaku, G 0 4 JMFDH-5- s dominantním signálem na 4 ) montážní dutinku objednejte zvlášť 2) montážní dutinku objednejte zvlášť 2 / -26 výrobky 2006/2007 změny vyhrazeny 2005/07

27 Pneumaticky ovládané ventily, vysvětlení typového značení VL/O 3 typ VL/O VL JH JMFDH monostabilní, základní poloha otevřená nebo uzavřená monostabilní impulsní impulsní, dominantní funkce ventilu 3 ventil 3/2 5 ventil 5/2 připojení pneumatiky generace B G G G G řada B 2005/07 - změny vyhrazeny výrobky 2006/ / -27

28 Pneumaticky ovládané ventily, přehled periférií Montáž na připojovací blok Montáž na připojovací lištu Příslušenství šroubení s nástrčnou koncovkou QS 2 záslepka G 3 připojovací blok PRS 4 připojovací lišta PAL krátký popis pro připojení hadic na stlačený vzduch, s tolerovaným vnějším průměrem, dle normy CETOP RP 54 P 3 kusy součástí dodávky připojovacího bloku PRS kus v rozsahu dodávky připojovací lišty PAL strana svazek 3 svazek 3 2 / / tlumič hluku pro montáž do odvětrávacích výstupů svazek 3 6 pneumaticky ovládaný ventil VL, JH 7 krycí deska PRSB 8 klobouková matice VTM 9 dutý šroub VT pro zakrytí prázdných pozic 2 / -43 pro uzavření prázdných pozic 2 / -4 pro rozdělení stlačeného vzduchu nebo pro oddělený přívod stlačeného vzduchu 2 / -4 2 / -28 výrobky 2006/2007 změny vyhrazeny 2005/07

29 Pneumaticky ovládané ventily VL/O, technické údaje ventily 3/2 -M- průtok l/min sady opotřebitelných dílů 2/-32 Obecné technické údaje připojení pneumatiky G G G G funkce ventilu 3/2, monostabilní konstrukce talířové sedlo princip těsnění měkké druh ovládání pneumaticky návratdozákladní polohy mechanickou pružinou typ řízení přímé směr proudění lzeobrátit funkce odvětrání lze škrtit pomocné ruční ovládání žádné způsobupevnění průchozí dírou montážní poloha libovolná jmenovitá světlost [mm] normální jmenovitý průtok hmotnost výrobku [g] Provozní a okolní podmínky připojení pneumatiky G G G G provozní médium filtrovanýstlačenývzduch, mazanýnebonemazaný vakuum provozní tlak základní polohauzavřená [bar] 0, , , ,95 +0 základní poloha otevřená [bar] řídicí tlak viz diagram (max. 0 barů) teplota okolí [ C] * 2005/07 - změny vyhrazeny výrobky 2006/ / -29

30 Pneumaticky ovládané ventily VL/O, technické údaje ventily 3/2 Minimální řídicí tlak p2/p4 v závislosti na provozním tlaku p VL/O-3- -B p2/p4 [bar] p [bar] spínací tlak 2 vypínací tlak VL/O-3- základní poloha uzavřená p2/p4 [bar] 3 pouze se základní polohou uzavřenou VL/O-3- základní poloha otevřená p2/p4 [bar] p [bar] p [bar] spínací tlak 2 vypínací tlak spínací tlak 2 vypínací tlak VL/O-3- základní poloha uzavřená VL/O-3- základní poloha otevřená p2/p4 [bar] p2/p4 [bar] p [bar] p [bar] spínací tlak 2 vypínací tlak spínací tlak 2 vypínací tlak 2 / -30 výrobky 2006/2007 změny vyhrazeny 2005/07

31 Pneumaticky ovládané ventily VL/O, technické údaje ventily 3/2 VL/O-3- základní poloha uzavřená VL/O-3- základní poloha otevřená p2/p4 [bar] p2/p4 [bar] odvětrání škrceno odvětrání neškrceno p [bar] p [bar] odvětrání škrceno odvětrání neškrceno Spínací časy ventilu [ms] připojení pneumatiky G G G G zapnutí vypnutí Materiály funkční řez těleso hliníkový tlakový odlitek, eloxovaný těsnění nitrilkaučuk 2005/07 - změny vyhrazeny výrobky 2006/ / -3

32 Pneumaticky ovládané ventily VL/O, technické údaje ventily 3/2 Rozměry VL/O CAD modely ke stažení připojení pneumatiky B B5 D3 H8 H9 L G 26 3 G G 30,4 G G 52 G G 68 G nákres upevnění G G G G Údaje pro objednávky schématická značka popis připojení pneumatiky č. dílu typ návrat do základní polohy me- G 7803 VL/O-3- -B chanicky, G 9984 VL/O-3- základní poloha dle volby G 9983 VL/O-3- otevřená nebo uzavřená G VL/O-3- Údaje pro objednávky sady opotřebitelných dílů připojení pneumatiky č. dílu typ G VL/O-3- -B G VL/O-3- G VL/O-3-2 / -32 výrobky 2006/2007 změny vyhrazeny 2005/07

33 Pneumaticky ovládané ventily VL, technické údaje ventily 5/2 -M- průtok l/min sady opotřebitelných dílů 2/-35 Obecné technické údaje připojení pneumatiky G G G funkce ventilu 5/2, monostabilní konstrukce talířové sedlo princip těsnění měkké druh ovládání pneumaticky návratdozákladní polohy mechanickou pružinou typ řízení přímé směr proudění nelzeobrátit pomocné ruční ovládání žádné funkce odvětrání lze škrtit způsobupevnění průchozí dírou montážní poloha libovolná jmenovitá světlost [mm] normální jmenovitý průtok [l/min} hmotnost výrobku Provozní a okolní podmínky připojení pneumatiky G G G provozní médium filtrovanýstlačenývzduch, mazanýnebonemazaný provozní tlak [bar] řídicí tlak [bar] viz diagram (max. 0 barů) teplota okolí [ C] * 2005/07 - změny vyhrazeny výrobky 2006/ / -33

34 Pneumaticky ovládané ventily VL, technické údaje ventily 5/2 Minimální řídicí tlak p2/p4 v závislosti na provozním tlaku p VL-5- VL-5- p2/p4 [bar] 2 p2/p4 [bar] p [bar] p [bar] odvětrání škrceno odvětrání neškrceno VL-3- p2/4 [bar] p [bar] Spínací časy ventilu [ms] připojení pneumatiky G G G zapnutí vypnutí Materiály funkční řez těleso hliníkový tlakový odlitek, eloxovaný těsnění nitrilkaučuk 2 / -34 výrobky 2006/2007 změny vyhrazeny 2005/07

35 Pneumaticky ovládané ventily VL, technické údaje ventily 5/2 Rozměry VL CAD modely ke stažení připojení pneumatiky B B5 D3 H8 H9 L G 26 3 G G 30,4 G G 52 G nákres upevnění G G G Údaje pro objednávky schématická značka popis připojení pneumatiky č. dílu typ návrat do základní polohy G 9764 VL-5- mechanicky G 999 VL-5- G 9445 VL-5- Údaje pro objednávky sady opotřebitelných dílů připojení pneumatiky č. dílu typ G VL-5- ) G 04 2 VL-5-2)3) G VL-5- ) montážní dutinku objednejte zvlášť 2) montážní dutinku objednejte zvlášť 3) použití od série /8 2005/07 - změny vyhrazeny výrobky 2006/ / -35

36 Pneumaticky ovládané ventily JH, technické údaje ventily 5/2, impulsní -M- průtok l/min sady opotřebitelných dílů 2 / -39 Obecné technické údaje připojení pneumatiky G G G funkce ventilu 5/2, impulsní konstrukce talířové sedlo princip těsnění měkké druh ovládání pneumaticky typ řízení přímé směr proudění nelzeobrátit funkce odvětrání lze škrtit pomocné ruční ovládání tlačítkem způsobupevnění průchozí dírou montážní poloha libovolná jmenovitá světlost [mm] normální jmenovitý průtok hmotnost výrobku [g] Provozní a okolní podmínky připojení pneumatiky G G G provozní médium filtrovanýstlačenývzduch, mazanýnebonemazaný provozní tlak [bar] řídicí tlak [bar] viz diagram (max. 0 barů) teplota okolí [ C] * 2 / -36 výrobky 2006/2007 změny vyhrazeny 2005/07

37 Pneumaticky ovládané ventily JH, technické údaje ventily 5/2, impulsní Minimální řídicí tlak p2/p4 v závislosti na provozním tlaku p JH-5- JDH-5- p2/p4 [bar] 2 p2/p4 [bar] odvětrání škrceno odvětrání neškrceno p [bar] odvětrání škrceno odvětrání neškrceno p [bar] JH-5- p2/p4 [bar] JDH-5- p2/p4 [bar] p [bar] odvětrání škrceno odvětrání neškrceno p [bar] odvětrání škrceno odvětrání neškrceno p2/p4 [bar] p [bar] Spínací časy ventilu [ms] připojení pneumatiky G G G dominantní signál na 4 dominantní signál na 4 zapnutí/přepnutí 9 7 zapnutí/přepnutí /07 - změny vyhrazeny výrobky 2006/ / -37

38 Pneumaticky ovládané ventily JH, technické údaje ventily 5/2, impulsní Materiály funkční řez těleso hliníkový tlakový odlitek, eloxovaný těsnění nitrilkaučuk Rozměry JH, JDH CAD modely ke stažení 4 víko lze přesadit o 80 5 pomocné ruční ovládání připojení pneumatiky B B5 D3 D4 H8 H9 H0 L G 26 3 G G 30,4 G G 52 G 9, / -38 výrobky 2006/2007 změny vyhrazeny 2005/07

39 Pneumaticky ovládané ventily JH, technické údaje ventily 5/2, impulsní nákres upevnění G G G Údaje pro objednávky schématická značka popis připojení pneumatiky č. dílu typ G 8823 JH-5- G JH-5- G 0 65 JH-5- s dominantním signálem na 4 G 8824 JDH-5- G JDH-5- Údaje pro objednávky sady opotřebitelných dílů připojení pneumatiky č. dílu typ G JH-5- ) G JH-5-2) ) montážní dutinku objednejte zvlášť 2) montážní dutinku objednejte zvlášť 2005/07 - změny vyhrazeny výrobky 2006/ / -39

40 Elektromagneticky/pneumaticky ovládané ventily příslušenství Připojovací lišta PAL materiály: lišta: eloxovaný hliník upevňovací úhelník: pozinkovaná ocel typ B B2 B3 B4 B5 D D3 D4 H H2 H3 L5 L6 L7 L8 2 PAL ,5 44,5 G G 5, PAL G G PAL G G počet L L2 L3 L4 hmotnost č. dílu typ ventilových pozic [g] připojení pneumatiky G PAL PAL PAL PAL PAL- -6 připojení pneumatiky G ) PAL PAL PAL PAL PAL připojení pneumatiky G PAL PAL PAL PAL PAL- -6 ) MOFH-3- není vhodná pro bateriovou montáž 2 / -40 výrobky 2006/2007 změny vyhrazeny 2005/07

41 Elektromagneticky/pneumaticky ovládané ventily příslušenství Dutý šroub VT pro připojovací lištu PAL materiál: pozinkovaná ocel Klobouková matice VTM pro zaslepení prázdných pozic materiál: tvářecí legovaný hliník Údaje pro objednávky připojení pneumatiky hmotnost č. dílu typ [g] G VT- G VT- - ) G VT- -2 G VT- ) pro ventily s připojením G Údaje pro objednávky připojení pneumatiky hmotnost č. dílu typ [g] G VTM- G VTM- ) G VTM- G VTM- ) pro ventily s připojením G 2005/07 - změny vyhrazeny výrobky 2006/ / -4

42 Elektromagneticky/pneumaticky ovládané ventily, příslušenství Připojovací blok PRS materiál: eloxovaný hliník typ B B2 B3 B4 D D2 D3 H H2 H3 H4 L3 L4 L5 L6 L7 L8 2 PRS- - 28,5 22 2,5 0,8 G G 6, , PRS- - 34,5 27,5 4 4 G G 6, ,2 5 3, počet L L2 hmotnost č. dílu typ ventilových pozic [g] připojení pneumatiky G PRS PRS PRS PRS PRS- -6 připojení pneumatiky G 2 89,8 75, PRS ,2 07, PRS ,6 38, PRS PRS ,4 20, PRS- -6 Dutý šroub VT pro připojovací blok PRS materiál: pozinkovaná ocel Údaje pro objednávky připojení pneumatiky hmotnost č. dílu typ [g] G VT- -PRSK G VT- -PRS 2 / -42 výrobky 2006/2007 změny vyhrazeny 2005/07

43 Elektromagneticky/pneumaticky ovládané ventily, příslušenství Krycí deska PRSB pro zaslepení prázdných míst materiál: hliník Dutý šroub VT pro oddělený přívod stlačeného vzduchu na ventil materiál: pozinkovaná ocel Údaje pro objednávky připojení pneumatiky hmotnost č. dílu typ [g] G PRSB- G PRSB- Údaje pro objednávky připojení pneumatiky hmotnost č. dílu typ [g] G VT- -AJK-P G VT- -AJS-P* G VT- -AJ-P ) pro ventily s připojením G 2005/07 - změny vyhrazeny výrobky 2006/ / -43

44 Elektromagneticky/pneumaticky ovládané ventily, příslušenství Údaje pro objednávky upozornění č. dílu typ nástrčná šroubení QS svazek 3 tlumič hluku svazek 3 záslepka součástí dodávky připojovací lišty PAL je jedna záslepka svazek 3 součástí dodávky připojovací desky PRS jsou tři záslepky redukce součástí dodávky připojovací lišty PAL je jedna redukce svazek 3 součástí dodávky připojovací desky PRS jsou tři redukce Údaje pro objednávky elektromagnetické cívky technické údaje 2/7.-0 napětí délka kabelu č. dílu typ [m] elektromagnetické cívky F 2 V DC MSFG-2DC-OD 24 V DC a 42 V AC, Hz 34 4 MSFG-24DC/42AC-OD 42 V DC MSFG-42DC-OD 24 V AC MSFG-24AC-OD 48 V AC, Hz MSFW-48AC-OD 0 V AC, Hz a 20 V AC, 60 Hz MSFW-0AC-OD 230 V AC, Hz a 240 V AC, 60 Hz MSFW-230AC-OD 240 V AC, Hz MSFW-240AC-OD elektromagnetické cívky F ochrana proti explozi dle EN V DC MSFG-24DC-EX 24 V DC MSFG-24DC-EX-K5 24 V AC, Hz MSFW-24AC-EX 0 V AC, Hz MSFW-0AC-EX 230 V AC, Hz MSFW-0AC-EX 230 V AC, Hz MSFW-0AC-EX-K5 2 / -44 výrobky 2006/2007 změny vyhrazeny 2005/07

45 Elektromagneticky/pneumaticky ovládané ventily, příslušenství Údaje pro objednávky zásuvky, zásuvky s kabelem pro elektromagnetické cívky F napětí délka kabelu LED č. dílu typ [m] zásuvka bez kabelu technické údaje 2/ MSSD-F zásuvka bez kabelu s napichovací technikou technické údaje 2/ MSSD-F-S-M6 zásuvka s kabelem technické údaje 2/ V DC 2, KMF--24DC-2,5-LED 24 V DC KMF--24DC-5-LED 24 V DC KMF--24DC-0-LED až do 240 V 2, KMF--230AC-2,5 až do 240 V KMF--230AC-5 Údaje pro objednávky světelné těsnění technické údaje 2/7.4- napětí č. dílu typ pro elektromagnetické cívky F 2 24 V DC 9 43 MF-LD-2-24DC 230VDC/VAC 9 44 MF-LD-230AC 2005/07 - změny vyhrazeny výrobky 2006/ / -45
