1 Vytápění plynem Topné systémy Průmyslové systémy Chladicí systémy

2

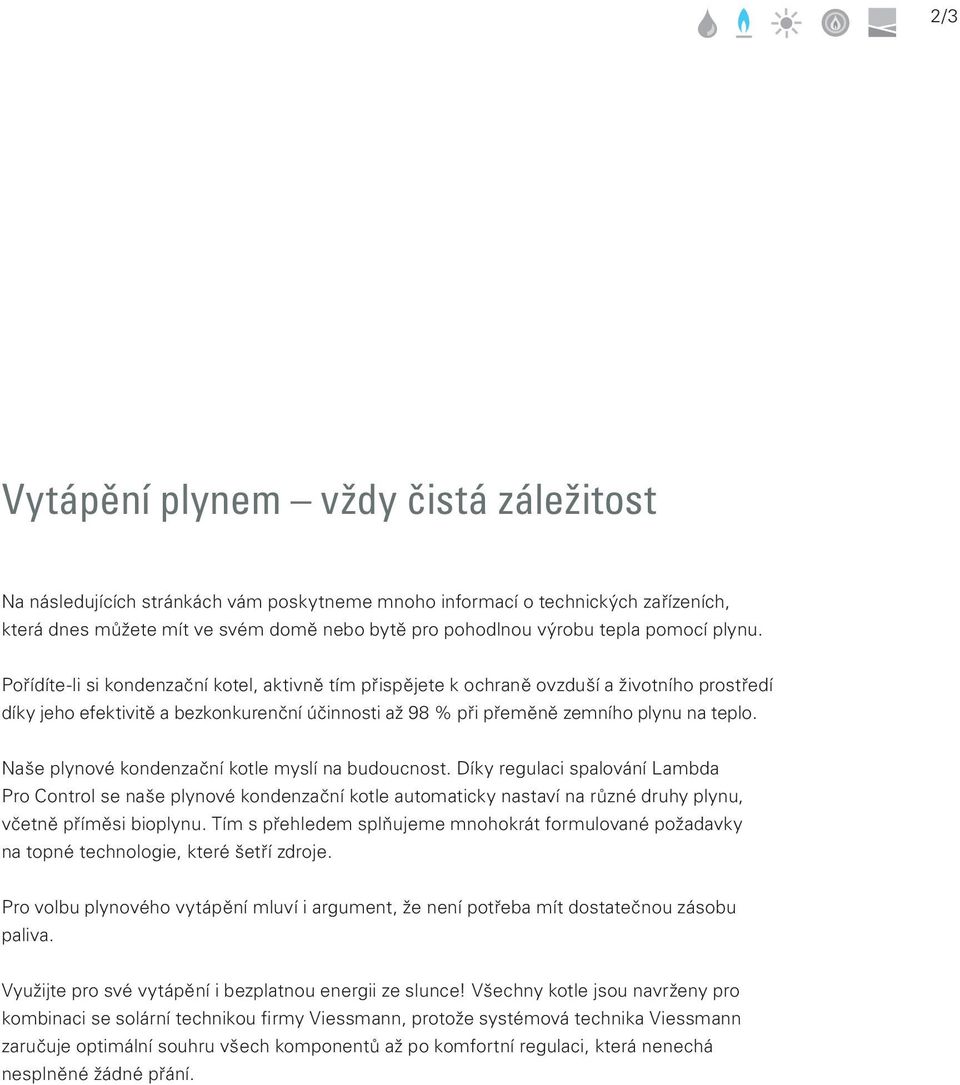

3 2/3 Vytápění plynem vždy čistá záležitost Na následujících stránkách vám poskytneme mnoho informací o technických zařízeních, která dnes můžete mít ve svém domě nebo bytě pro pohodlnou výrobu tepla pomocí plynu. Pořídíte-li si kondenzační kotel, aktivně tím přispějete k ochraně ovzduší a životního prostředí díky jeho efektivitě a bezkonkurenční účinnosti až 98 % při přeměně zemního plynu na teplo. Naše plynové kondenzační kotle myslí na budoucnost. Díky regulaci spalování Lambda Pro Control se naše plynové kondenzační kotle automaticky nastaví na různé druhy plynu, včetně příměsi bioplynu. Tím s přehledem splňujeme mnohokrát formulované požadavky na topné technologie, které šetří zdroje. Pro volbu plynového vytápění mluví i argument, že není potřeba mít dostatečnou zásobu paliva. Využijte pro své vytápění i bezplatnou energii ze slunce! Všechny kotle jsou navrženy pro kombinaci se solární technikou firmy Viessmann, protože systémová technika Viessmann zaručuje optimální souhru všech komponentů až po komfortní regulaci, která nenechá nesplněné žádné přání.

4 Obsah

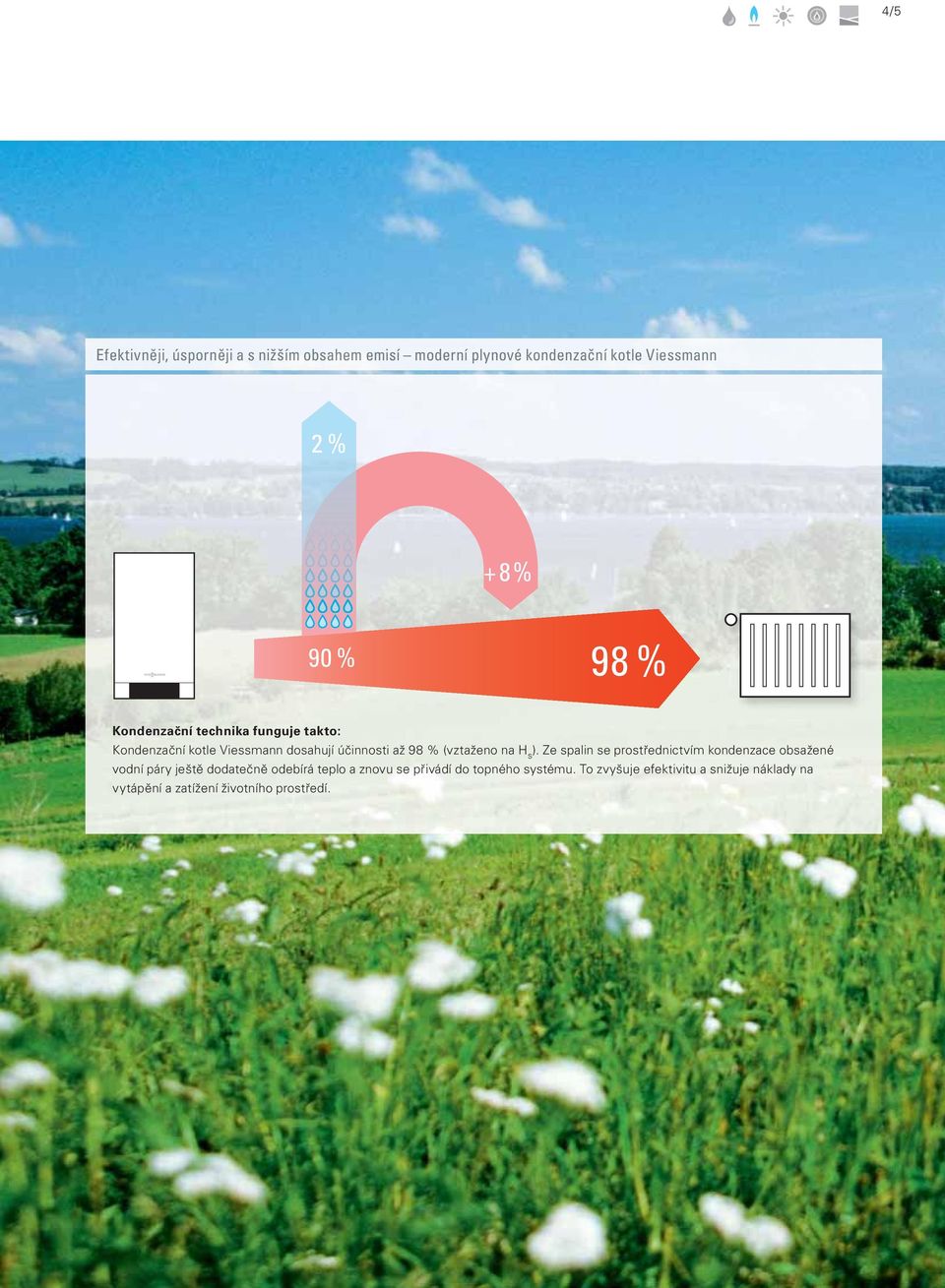

5 4/5 Efektivněji, úsporněji a s nižším obsahem emisí moderní plynové kondenzační kotle Vie ss mann 2 % + 8 % 90 % 98 % Kondenzační technika funguje takto: Kondenzační kotle Viessmann dosahují účinnosti až 98 % (vztaženo na H s ). Ze spalin se prostřednictvím kondenzace obsažené vodní páry ještě dodatečně odebírá teplo a znovu se přivádí do topného systému. To zvyšuje efektivitu a snižuje náklady na vytápění a zatížení životního prostředí.

6 Milníky

7 6/7 Viessmann udává měřítka Ve své takřka stoleté firemní historii Viessmann pravidelně přicházel s novými milníky ve vývoji nejmodernější topné techniky. Viessmann je odjakživa průkopníkem v topenářské branži. Neustálé inovace vedly ke zvýšení účinnosti při přeměně energie na teplo až po technicky proveditelnou mez. Současně se mohla u našich kotlů drasticky snížit spotřeba energie a emise CO 2. Hořák MatriX jako jeden z milníků Výměník tepla Inox-Radial z ušlechtilé oceli v kombinaci s plynovým hořákem MatriX je zárukou vysoké energetické účinnosti a dlouhodobě vysokého komfortu tepla. Tato technika navíc šetří náklady na vytápění a nekompromisně minimalizuje emise škodlivin. Plynové kondenzační kotle Viessmann jsou díky regulaci spalování Lambda Pro Control připraveny na budoucí standardy tím, že se dají provozovat s různými druhy plynů a přimíchaným bioplynem. Výměník tepla z ušlechtilé oceli Všechny plynové kondenzační kotle Viessmann jsou dnes vybaveny výměníkem tepla Inox- -Radial z ušlechtilé oceli. Tato špičková technika ručí za vysokou účinnost až 98 % a vyznačuje se dlouhou životností a bezpečným a efektivním provozem. Na výměníky tepla Inox-Radial poskytuje Viessmann deset let záruku na netěsnost způsobenou korozí. Plynové kondenzační kotle Viessmann se vyznačují funkčním tvarem. Certifikované hydraulické vyrovnání pro dotační programy Hydraulické vyrovnání je předpokladem pro efektivní provoz topného zařízení. Oceněný design Špičková technologie a příjemný design tvoří u firmy Viessmann harmonický celek. Po celém světě dostala firma za své produkty přes 40 významných cen za design. Již dvacetkrát byly kotle Viessmann oceněny renomovanou cenou za design Red dot design award. 5 let záruka 10 na kotle Vitodens do 35 kw let záruka na výměníky tepla Inox-Radial Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann a 10letá záruka na výměník tepla Inox-Radial. Milník topné techniky: hořák MatriX mimořádně šetrný k životnímu prostředí.

8 Plynová kondenzační technika Milník inovační topné techniky: použití vysoce legované ušlechtilé oceli. Zde u našeho výměníku tepla Inox-Radial.

9 Dodávaný sortiment plynových kondenzačních kotlů 8/9 Vytápění Integrovaný zásobník Integrovaný zásobník se solárním napojením 5 barevný dotykový displej Internet inside Strana Vitocrossal 300 Stacionární plynový kondenzační kotel 2,6 až 60 kw X 10 Vitodens 300-W Nástěnný plynový kondenzační kotel 1,9 až 35 kw X X X 14 Vitodens 333-F Kompaktní plynový kondenzační kotel 1,9 až 26 kw X X Nerezový X X 18 Vitodens 343-F Kompaktní plynový kondenzační kotel 1,9 až 19 kw X X Nerezový X X 22 Vitodens 200-W Nástěnný plynový kondenzační kotel topný: 3,2 až 150 kw kombinovaný: 5,2 až 35 kw X 26 Vitodens 222-W Kompaktní plynový kondenzační kotel 3,2 až 35 kw X X Nerezový 26 Vitodens 222-F Kompaktní plynový kondenzační kotel 3,2 až 35 kw X X Smaltovaný 30 Vitodens 242-F Kompaktní plynový kondenzační kotel 3,2 až 26 kw X X Smaltovaný 34

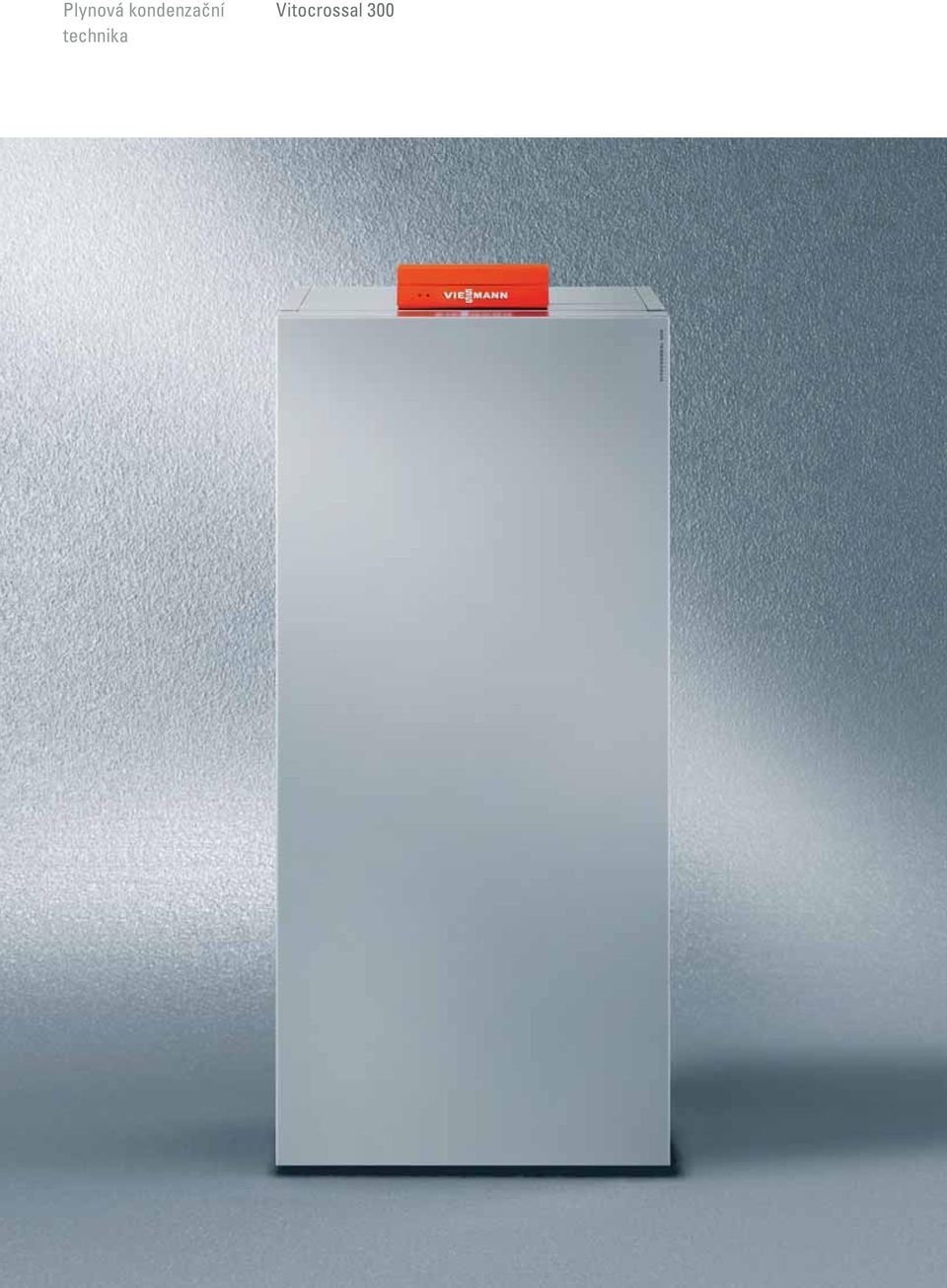

10 Plynová kondenzační technika Vitocrossal 300

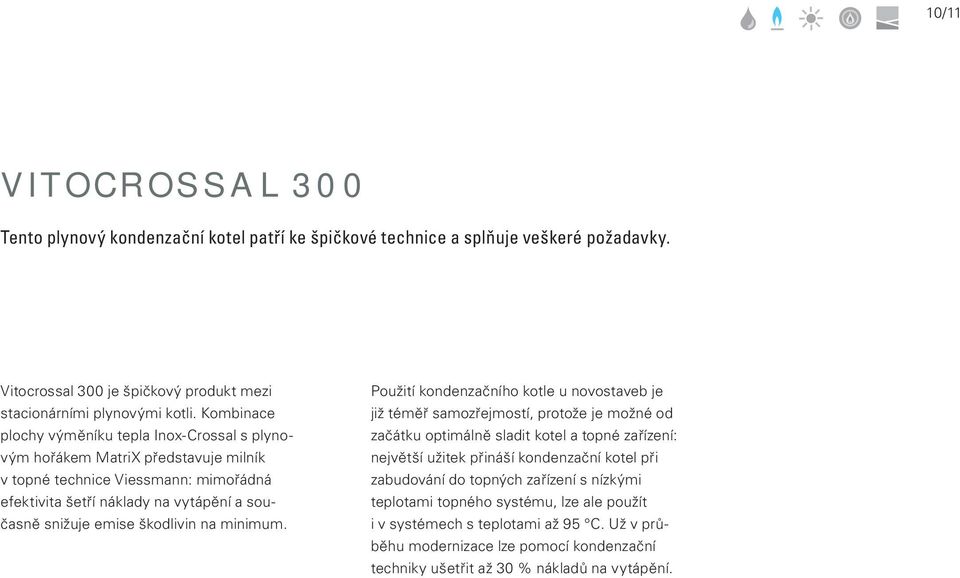

11 10/11 VITOCROSSAL 300 Tento plynový kondenzační kotel patří ke špičkové technice a splňuje veškeré požadavky. Vitocrossal 300 je špičkový produkt mezi stacionárními plynovými kotli. Kombinace plochy výměníku tepla Inox-Crossal s plynovým hořákem MatriX představuje milník v topné technice Viessmann: mimořádná efektivita šetří náklady na vytápění a současně snižuje emise škodlivin na minimum. Použití kondenzačního kotle u novostaveb je již téměř samozřejmostí, protože je možné od začátku optimálně sladit kotel a topné zařízení: největší užitek přináší kondenzační kotel při zabudování do topných zařízení s nízkými teplotami topného systému, lze ale použít i v systémech s teplotami až 95 C. Už v průběhu modernizace lze pomocí kondenzační techniky ušetřit až 30 % nákladů na vytápění.

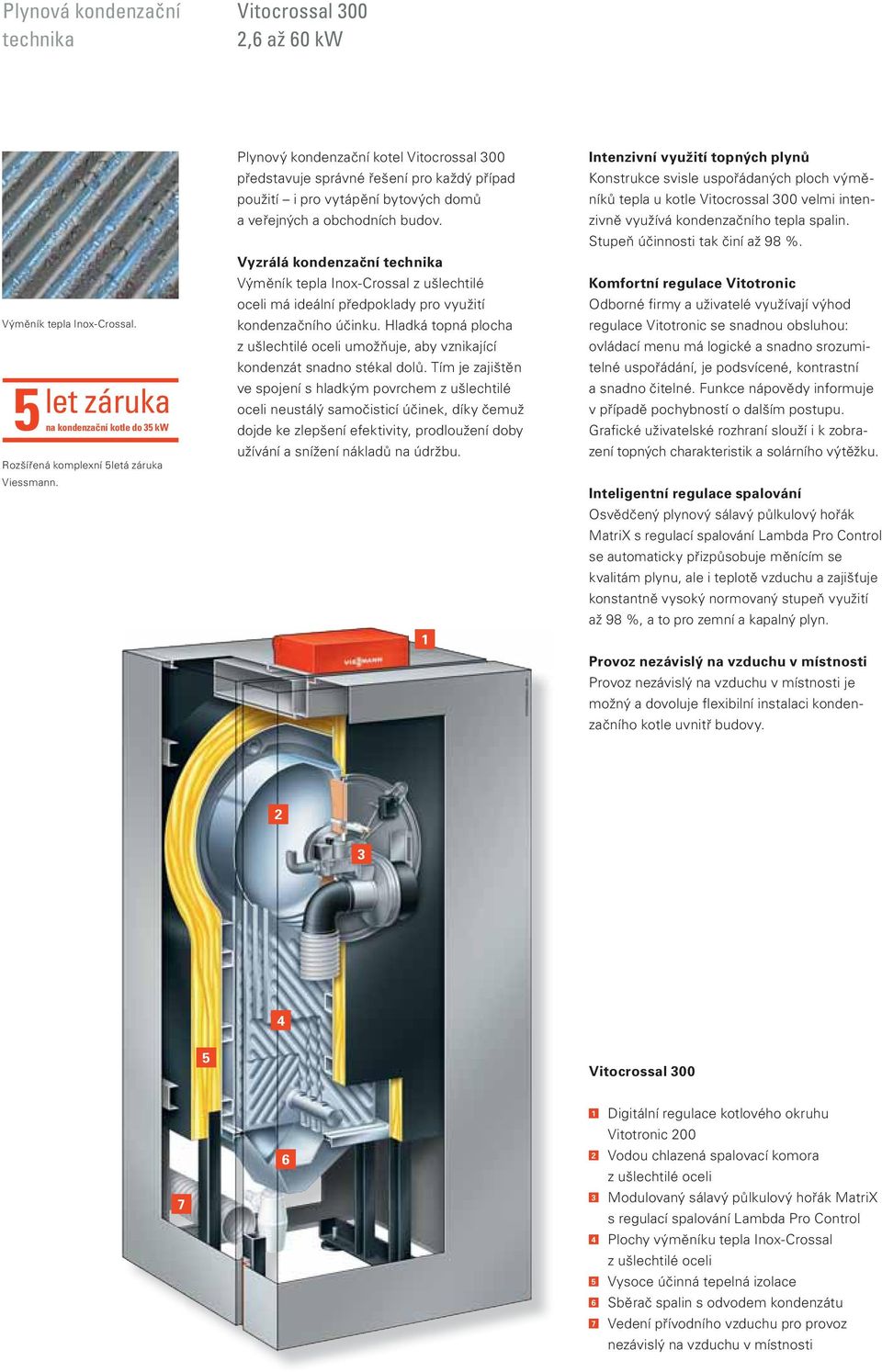

12 Plynová kondenzační technika Vitocrossal 300 2,6 až 60 kw Výměník tepla Inox-Crossal. let záruka 5 na kondenzační kotle do 35 kw Rozšířená komplexní 5letá záruka Viessmann. Plynový kondenzační kotel Vitocrossal 300 představuje správné řešení pro každý případ použití i pro vytápění bytových domů a veřejných a obchodních budov. Vyzrálá kondenzační technika Výměník tepla Inox-Crossal z ušlechtilé oceli má ideální předpoklady pro využití kondenzačního účinku. Hladká topná plocha z ušlechtilé oceli umožňuje, aby vznikající kondenzát snadno stékal dolů. Tím je zajištěn ve spojení s hladkým povrchem z ušlechtilé oceli neustálý samočisticí účinek, díky čemuž dojde ke zlepšení efektivity, prodloužení doby užívání a snížení nákladů na údržbu. 1 Intenzivní využití topných plynů Konstrukce svisle uspořádaných ploch výměníků tepla u kotle Vitocrossal 300 velmi intenzivně využívá kondenzačního tepla spalin. Stupeň účinnosti tak činí až 98 %. Komfortní regulace Vitotronic Odborné firmy a uživatelé využívají výhod regulace Vitotronic se snadnou obsluhou: ovládací menu má logické a snadno srozumitelné uspořádání, je podsvícené, kontrastní a snadno čitelné. Funkce nápovědy informuje v případě pochybností o dalším postupu. Grafické uživatelské rozhraní slouží i k zobrazení topných charakteristik a solárního výtěžku. Inteligentní regulace spalování Osvědčený plynový sálavý půlkulový hořák MatriX s regulací spalování Lambda Pro Control se automaticky přizpůsobuje měnícím se kvalitám plynu, ale i teplotě vzduchu a zajišťuje konstantně vysoký normovaný stupeň využití až 98 %, a to pro zemní a kapalný plyn. Provoz nezávislý na vzduchu v místnosti Provoz nezávislý na vzduchu v místnosti je možný a dovoluje flexibilní instalaci kondenzačního kotle uvnitř budovy Vitocrossal Digitální regulace kotlového okruhu Vitotronic Vodou chlazená spalovací komora z ušlechtilé oceli 3 Modulovaný sálavý půlkulový hořák MatriX s regulací spalování Lambda Pro Control 4 Plochy výměníku tepla Inox-Crossal z ušlechtilé oceli 5 Vysoce účinná tepelná izolace 6 Sběrač spalin s odvodem kondenzátu 7 Vedení přívodního vzduchu pro provoz nezávislý na vzduchu v místnosti

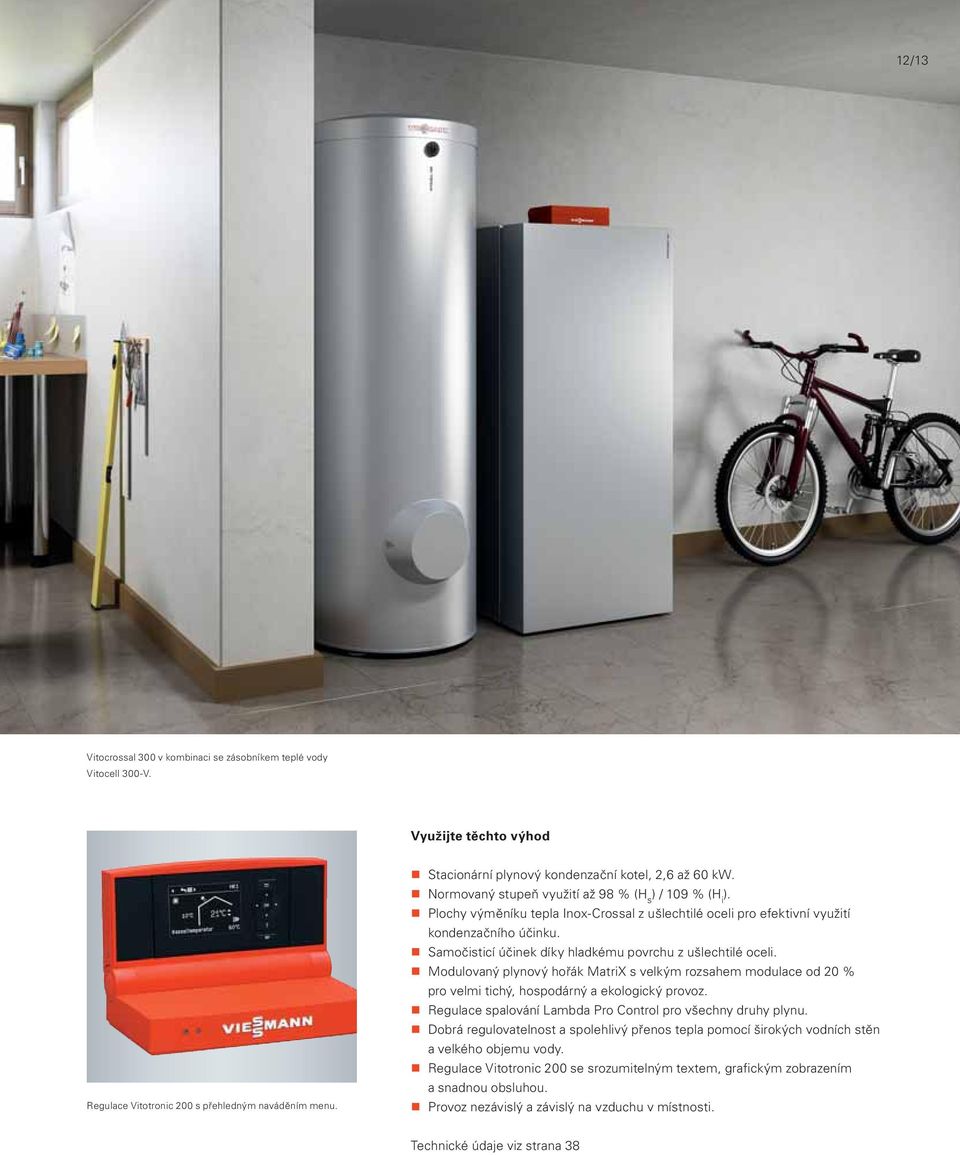

13 12/13 Vitocrossal 300 v kombinaci se zásobníkem teplé vody Vitocell 300-V. Využijte těchto výhod Regulace Vitotronic 200 s přehledným naváděním menu. Stacionární plynový kondenzační kotel, 2,6 až 60 kw. Normovaný stupeň využití až 98 % (H s ) / 109 % (H i ). Plochy výměníku tepla Inox-Crossal z ušlechtilé oceli pro efektivní využití kondenzačního účinku. Samočisticí účinek díky hladkému povrchu z ušlechtilé oceli. Modulovaný plynový hořák MatriX s velkým rozsahem modulace od 20 % pro velmi tichý, hospodárný a ekologický provoz. Regulace spalování Lambda Pro Control pro všechny druhy plynu. Dobrá regulovatelnost a spolehlivý přenos tepla pomocí širokých vodních stěn a velkého objemu vody. Regulace Vitotronic 200 se srozumitelným textem, grafickým zobrazením a snadnou obsluhou. Provoz nezávislý a závislý na vzduchu v místnosti. Technické údaje viz strana 38

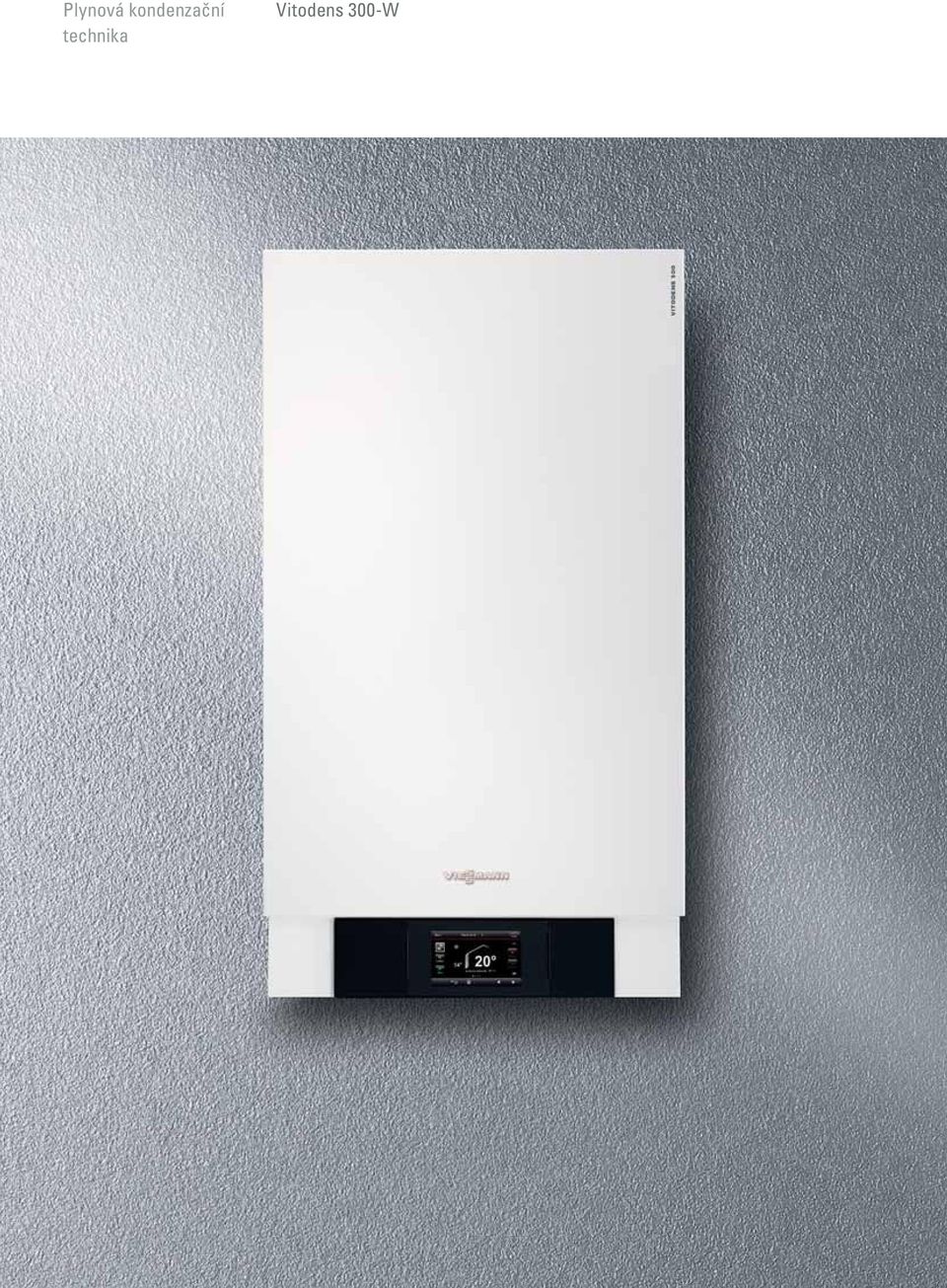

14 Plynová kondenzační technika Vitodens 300-W

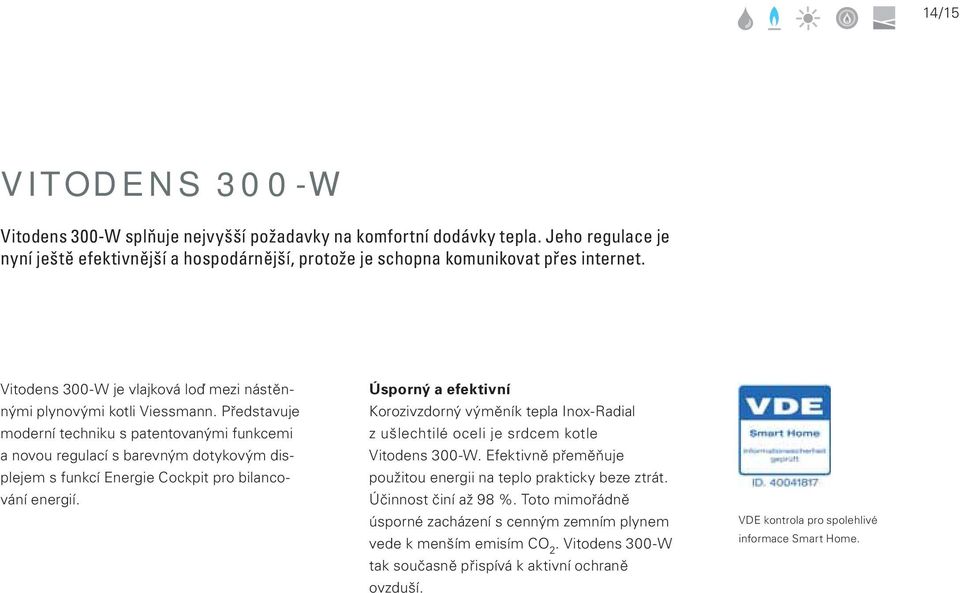

15 14/15 VITODENS 300-W Vitodens 300-W splňuje nejvyšší požadavky na komfortní dodávky tepla. Jeho regulace je nyní ještě efektivnější a hospodárnější, protože je schopna komunikovat přes internet. Vitodens 300-W je vlajková loď mezi nástěnnými plynovými kotli Viessmann. Představuje moderní techniku s patentovanými funkcemi a novou regulací s barevným dotykovým displejem s funkcí Energie Cockpit pro bilancování energií. Úsporný a efektivní Korozivzdorný výměník tepla Inox-Radial z ušlechtilé oceli je srdcem kotle Vitodens 300-W. Efektivně přeměňuje použitou energii na teplo prakticky beze ztrát. Účinnost činí až 98 %. Toto mimořádně úsporné zacházení s cenným zemním plynem vede k menším emisím CO 2. Vitodens 300-W tak současně přispívá k aktivní ochraně ovzduší. VDE kontrola pro spolehlivé informace Smart Home.

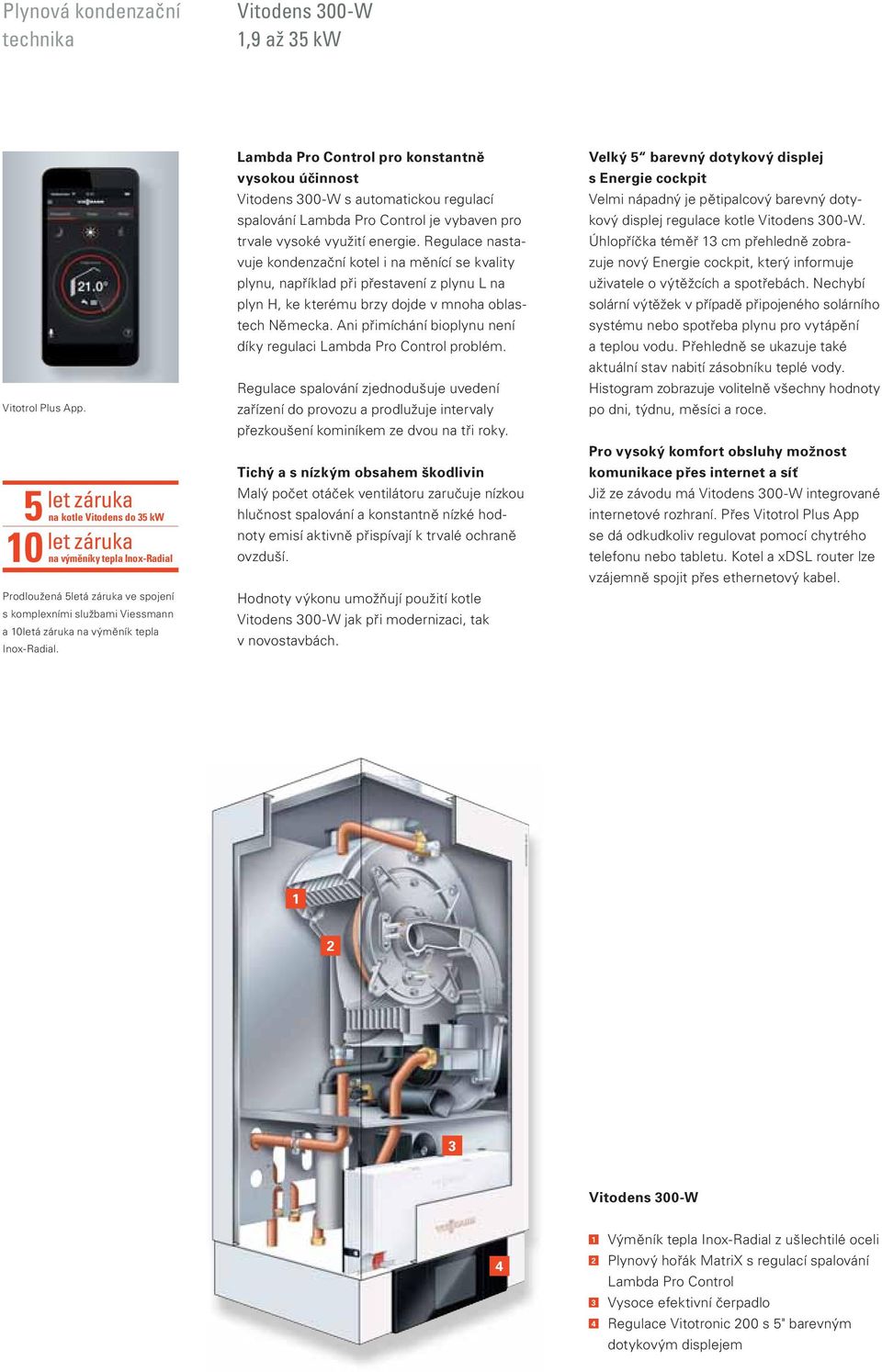

16 Plynová kondenzační technika Vitodens 300-W 1,9 až 35 kw Vitotrol Plus App. 5 let záruka 10 na kotle Vitodens do 35 kw let záruka na výměníky tepla Inox-Radial Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann a 10letá záruka na výměník tepla Inox-Radial. Lambda Pro Control pro konstantně vysokou účinnost Vitodens 300-W s automatickou regulací spalování Lambda Pro Control je vybaven pro trvale vysoké využití energie. Regulace nastavuje kondenzační kotel i na měnící se kvality plynu, například při přestavení z plynu L na plyn H, ke kterému brzy dojde v mnoha oblastech Německa. Ani přimíchání bioplynu není díky regulaci Lambda Pro Control problém. Regulace spalování zjednodušuje uvedení zařízení do provozu a prodlužuje intervaly přezkoušení kominíkem ze dvou na tři roky. Tichý a s nízkým obsahem škodlivin Malý počet otáček ventilátoru zaručuje nízkou hlučnost spalování a konstantně nízké hodnoty emisí aktivně přispívají k trvalé ochraně ovzduší. Hodnoty výkonu umožňují použití kotle Vitodens 300-W jak při modernizaci, tak v novostavbách. Velký 5 barevný dotykový displej s Energie cockpit Velmi nápadný je pětipalcový barevný dotykový displej regulace kotle Vitodens 300-W. Úhlopříčka téměř 13 cm přehledně zobrazuje nový Energie cockpit, který informuje uživatele o výtěžcích a spotřebách. Nechybí solární výtěžek v případě připojeného solárního systému nebo spotřeba plynu pro vytápění a teplou vodu. Přehledně se ukazuje také aktuální stav nabití zásobníku teplé vody. Histogram zobrazuje volitelně všechny hodnoty po dni, týdnu, měsíci a roce. Pro vysoký komfort obsluhy možnost komunikace přes internet a síť Již ze závodu má Vitodens 300-W integrované internetové rozhraní. Přes Vitotrol Plus App se dá odkudkoliv regulovat pomocí chytrého telefonu nebo tabletu. Kotel a xdsl router lze vzájemně spojit přes ethernetový kabel Vitodens 300-W 4 1 Výměník tepla Inox-Radial z ušlechtilé oceli 2 Plynový hořák MatriX s regulací spalování Lambda Pro Control 3 Vysoce efektivní čerpadlo 4 Regulace Vitotronic 200 s 5" barevným dotykovým displejem

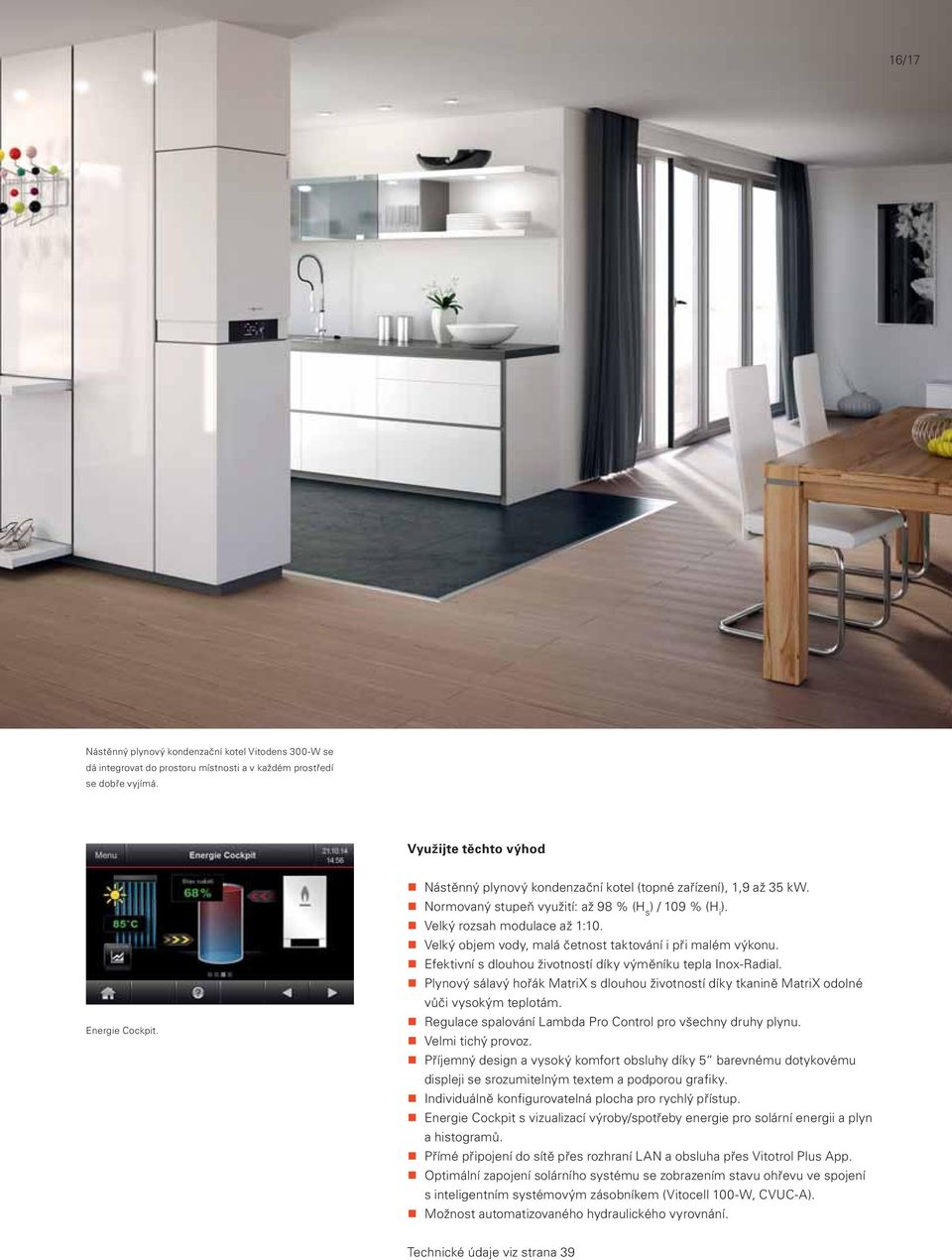

17 16/17 Nástěnný plynový kondenzační kotel Vitodens 300-W se dá integrovat do prostoru místnosti a v každém prostředí se dobře vyjímá. Využijte těchto výhod Energie Cockpit. Nástěnný plynový kondenzační kotel (topné zařízení), 1,9 až 35 kw. Normovaný stupeň využití: až 98 % (H s ) / 109 % (H i ). Velký rozsah modulace až 1:10. Velký objem vody, malá četnost taktování i při malém výkonu. Efektivní s dlouhou životností díky výměníku tepla Inox-Radial. Plynový sálavý hořák MatriX s dlouhou životností díky tkanině MatriX odolné vůči vysokým teplotám. Regulace spalování Lambda Pro Control pro všechny druhy plynu. Velmi tichý provoz. Příjemný design a vysoký komfort obsluhy díky 5 barevnému dotykovému displeji se srozumitelným textem a podporou grafiky. Individuálně konfigurovatelná plocha pro rychlý přístup. Energie Cockpit s vizualizací výroby/spotřeby energie pro solární energii a plyn a histogramů. Přímé připojení do sítě přes rozhraní LAN a obsluha přes Vitotrol Plus App. Optimální zapojení solárního systému se zobrazením stavu ohřevu ve spojení s inteligentním systémovým zásobníkem (Vitocell 100-W, CVUC-A). Možnost automatizovaného hydraulického vyrovnání. Technické údaje viz strana 39

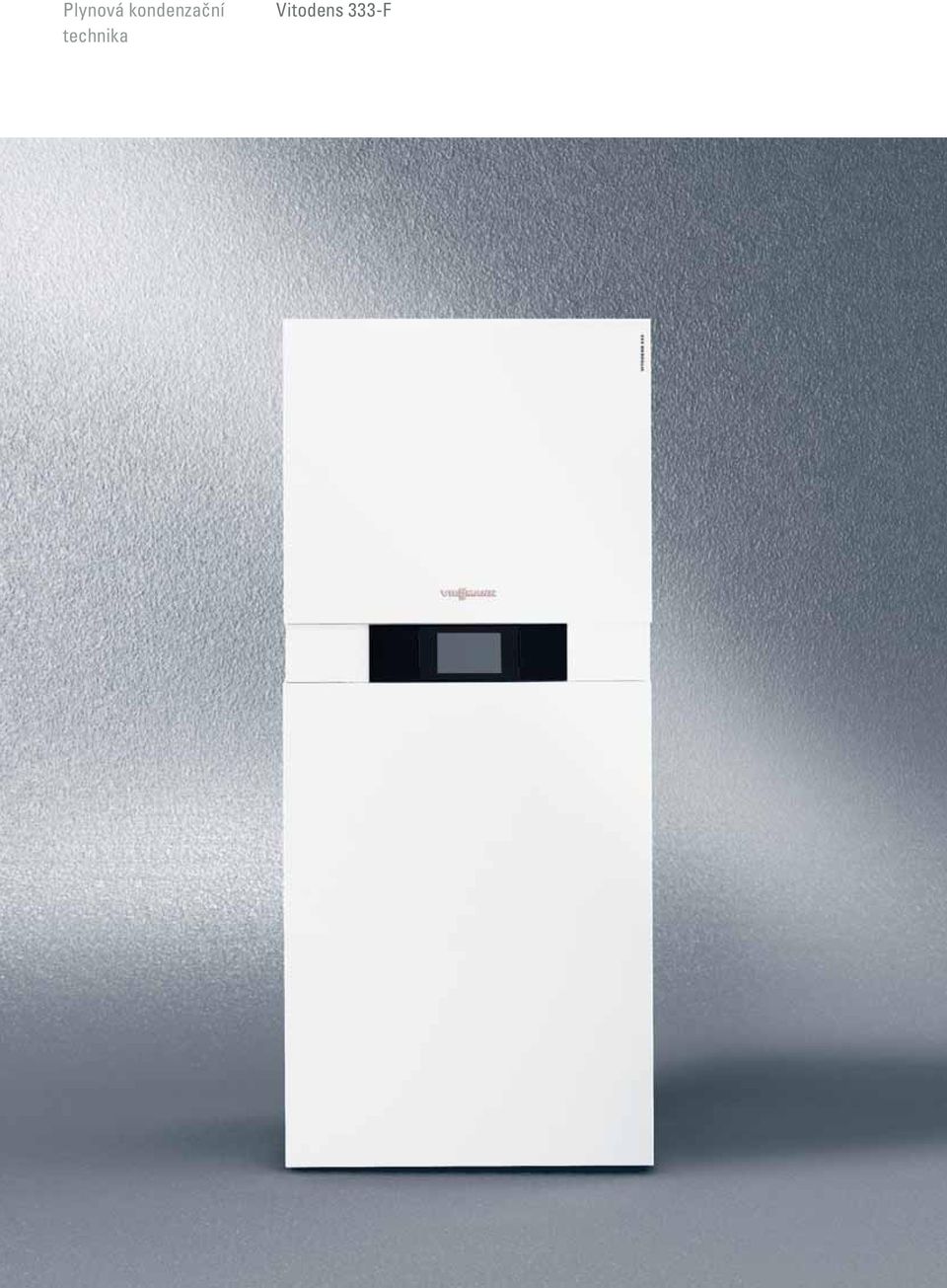

18 Plynová kondenzační technika Vitodens 333-F

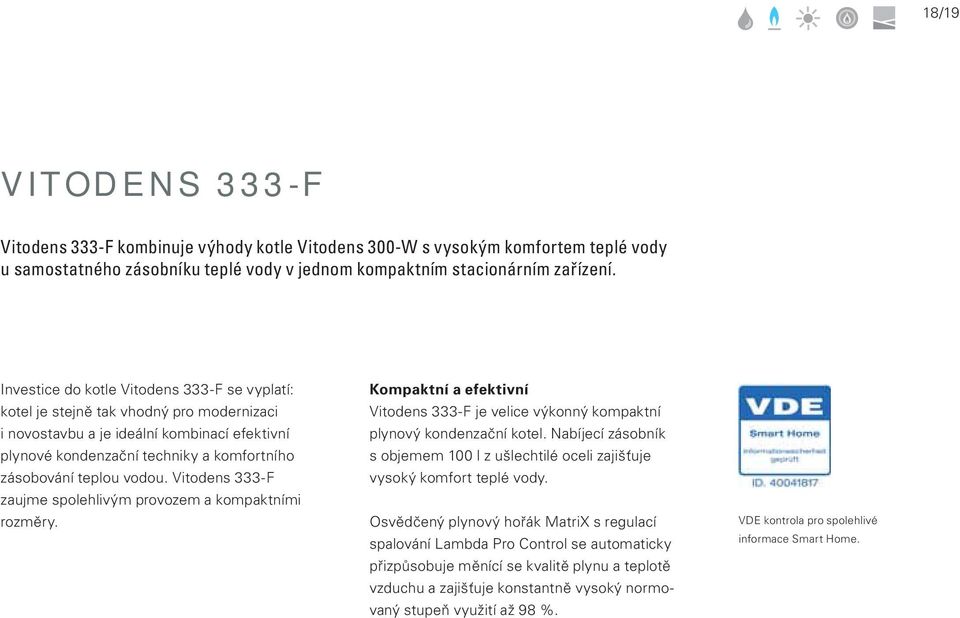

19 18/19 VITODENS 333-F Vitodens 333-F kombinuje výhody kotle Vitodens 300-W s vysokým komfortem teplé vody u samostatného zásobníku teplé vody v jednom kompaktním stacionárním zařízení. Investice do kotle Vitodens 333-F se vyplatí: kotel je stejně tak vhodný pro modernizaci i novostavbu a je ideální kombinací efektivní plynové kondenzační techniky a komfortního zásobování teplou vodou. Vitodens 333-F zaujme spolehlivým provozem a kompaktními rozměry. Kompaktní a efektivní Vitodens 333-F je velice výkonný kompaktní plynový kondenzační kotel. Nabíjecí zásobník s objemem 100 l z ušlechtilé oceli zajišťuje vysoký komfort teplé vody. Osvědčený plynový hořák MatriX s regulací spalování Lambda Pro Control se automaticky přizpůsobuje měnící se kvalitě plynu a teplotě vzduchu a zajišťuje konstantně vysoký normovaný stupeň využití až 98 %. VDE kontrola pro spolehlivé informace Smart Home.

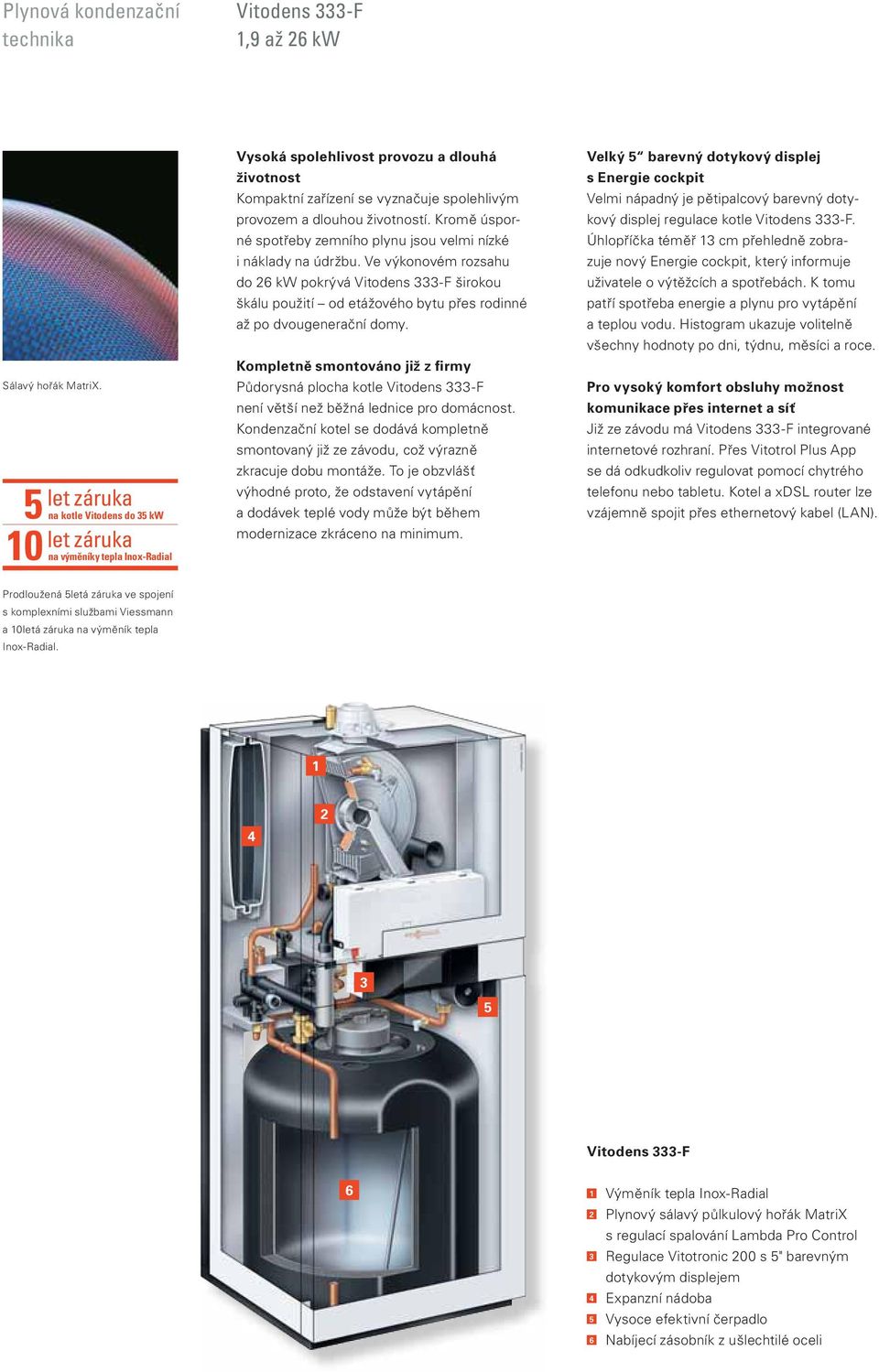

20 Plynová kondenzační technika Vitodens 333-F 1,9 až 26 kw Sálavý hořák MatriX. 5 let záruka 10 na kotle Vitodens do 35 kw let záruka na výměníky tepla Inox-Radial Vysoká spolehlivost provozu a dlouhá životnost Kompaktní zařízení se vyznačuje spolehlivým provozem a dlouhou životností. Kromě úsporné spotřeby zemního plynu jsou velmi nízké i náklady na údržbu. Ve výkonovém rozsahu do 26 kw pokrývá Vitodens 333-F širokou škálu použití od etážového bytu přes rodinné až po dvougenerační domy. Kompletně smontováno již z firmy Půdorysná plocha kotle Vitodens 333-F není větší než běžná lednice pro domácnost. Kondenzační kotel se dodává kompletně smontovaný již ze závodu, což výrazně zkracuje dobu montáže. To je obzvlášť výhodné proto, že odstavení vytápění a dodávek teplé vody může být během modernizace zkráceno na minimum. Velký 5 barevný dotykový displej s Energie cockpit Velmi nápadný je pětipalcový barevný dotykový displej regulace kotle Vitodens 333-F. Úhlopříčka téměř 13 cm přehledně zobrazuje nový Energie cockpit, který informuje uživatele o výtěžcích a spotřebách. K tomu patří spotřeba energie a plynu pro vytápění a teplou vodu. Histogram ukazuje volitelně všechny hodnoty po dni, týdnu, měsíci a roce. Pro vysoký komfort obsluhy možnost komunikace přes internet a síť Již ze závodu má Vitodens 333-F integrované internetové rozhraní. Přes Vitotrol Plus App se dá odkudkoliv regulovat pomocí chytrého telefonu nebo tabletu. Kotel a xdsl router lze vzájemně spojit přes ethernetový kabel (LAN). Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann a 10letá záruka na výměník tepla Inox-Radial Vitodens 333-F 6 1 Výměník tepla Inox-Radial 2 Plynový sálavý půlkulový hořák MatriX s regulací spalování Lambda Pro Control 3 Regulace Vitotronic 200 s 5" barevným dotykovým displejem 4 Expanzní nádoba 5 Vysoce efektivní čerpadlo 6 Nabíjecí zásobník z ušlechtilé oceli

21 20/21 Včetně teplé vody Vitodens 333-F. Využijte těchto výhod 5 barevný dotykový displej regulace Vitotronic 200 (HO2B). Kompaktní plynový kondenzační kotel s integrovaným nabíjecím zásobníkem, 1,9 až 26 kw. Normovaný stupeň využití: až 98 % (H s ) / 109 % (H i ). Velký rozsah modulace až 1:10. Regulace spalování Lambda Pro Control pro všechny druhy plynu. Efektivní s dlouhou životností díky výměníku tepla Inox-Radial. Plynový sálavý hořák MatriX s dlouhou životností díky tkanině MatriX odolné vůči vysokým teplotám. Nabíjecí zásobník s objemem 100 l. Moderní design a vysoký komfort obsluhy díky 5 barevnému dotykovému displeji se srozumitelným textem a podporou grafiky. Individuálně konfigurovatelná plocha pro rychlý přístup. Energie cockpit s vizualizací výroby/spotřeby energie pro solární energii a plyn a histogramů. Přímé připojení do sítě přes rozhraní LAN a obsluha přes Vitotrol Plus App. Univerzální připojovací sada pro individuální montáž. Technické údaje viz strana 39

22 Plynová kondenzační technika Vitodens 343-F

23 22/23 VITODENS 343-F Tento kompaktní kotel poskytuje energeticky úspornou kondenzační techniku, výkonný ohřev pitné vody pomocí zásobníkového nabíjecího systému a je připraven pro přímé zapojení solárního systému. Pro vytápění pomocí kondenzační a solární techniky v rodinném domě je Vitodens 343-F úsporným, ekologickým a progresivním topným systémem. Kotel zabírá plochu pouhé 0,4 m 2 a vejde se do každého výklenku. Všechny komponenty pro instalaci a údržbu jsou přístupné zepředu. Plynový kondenzační kotel Vitodens 343-F pracuje velmi tiše a přitom vysoce efektivně. Zaměřen na budoucnost díky integraci solárního systému Vitodens 343-F je připraven pro okamžité připojení nebo pozdější kombinaci se slunečními kolektory Vitosol. VDE kontrola pro spolehlivé informace Smart Home.

24 Plynová kondenzační technika Vitodens 343-F 1,9 až 19 kw Výměník tepla Inox-Radial. 5 let záruka 10 na kotle Vitodens do 35 kw let záruka na výměníky tepla Inox-Radial Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann a 10letá záruka na výměník tepla Inox-Radial. Vysoký komfort topné a pitné vody včetně zapojení solárního systému Kompaktní plynový kondenzační kotel Vitodens 343-F je navržen pro novostavby a k modernizaci v rodinném domě. Již ze závodu je Vitodens 343-F připraven pro přímé zapojení solárního systému. Zařízení je určeno k postavení u stěny a nabízí vysoký komfort pitné vody: bivalentní zásobník TV z ušlechtilé oceli má objem 220 l. Kompaktní kotel lze snadno rozdělit na části pro snadnější dopravení na místo. Navíc byla výrazně snížena jeho hmotnost. 1 Lambda Pro Control pro konstantně vysokou účinnost Vitodens 343-F je vybaven automatickou regulací spalování Lambda Pro Control pro trvale vysoké využití energie. Tato regulace nastavuje kondenzační kotel na sřídající se kvality plynu. Ani přimíchání bioplynu nebude díky Lambda Pro Control problém. Regulace spalování navíc zjednodušuje uvedení do provozu. Velký 5 barevný dotykový displej s Energie cockpit Velmi nápadný je pětipalcový barevný dotykový displej regulace kotle Vitodens 343-F. Úhlopříčka téměř 13 cm přehledně zobrazuje nový Energie cockpit, který informuje uživatele o výtěžcích a spotřebách. K tomu patří solární výtěžek připojeného solárního systému nebo spotřeba plynu pro vytápění a přípravu teplé vody. Histogram ukazuje volitelně všechny hodnoty po dni, týdnu, měsíci a roce. dělitelný Pro vysoký komfort obsluhy možnost komunikace přes internet a síť Již ze závodu má Vitodens 343-F integrované internetové rozhraní. Přes Vitotrol Plus App se dá odkudkoliv regulovat pomocí chytrého telefonu nebo tabletu. Kotel a xdsl router lze vzájemně spojit přes ethernetový kabel (LAN) Vitodens 343-F 1 Výměník tepla Inox-Radial 2 Plynový sálavý hořák MatriX s regulací spalování Lambda Pro Control 3 Regulace Vitotronic 200 s 5" barevným dotykovým displejem 4 Expanzní nádoba 5 Vysoce efektivní čerpadla 6 Zásobník TV z ušlechtilé oceli se solárním výměníkem tepla 7 Plnicí armatura pro solární okruh

25 24/25 Vitodens 343-F je mimořádně úsporný, ekologický a progresivní topný systém pro vytápění pomocí kondenzační a solární techniky v rodinném domě. Využijte těchto výhod Energie cockpit. Kompaktní plynový kondenzační kotel s integrovaným solární ohřevem pitné vody, 1,9 až 26 kw. Normovaný stupeň využití: až 98 % (H s ) / 109 % (H i ). Velký rozsah modulace až 1:10. Efektivní a s dlouhou životností díky výměníku tepla Inox-Radial. Plynový sálavý hořák MatriX s dlouhou životností díky tkanině MatriX odolné vůči vysokým teplotám. Vysoký komfort teplé vody díky zásobníku s objemem 220 l z ušlechtilé oceli a solárnímu výměníku tepla. Moderní design a vysoký komfort obsluhy díky 5 barevnému dotykovému displeji se srozumitelným textem a podporou grafiky. Individuálně konfigurovatelná plocha pro rychlý přístup. Energie cockpit s vizualizací výroby/spotřeby energie pro solární energii a plyn a histogramů. Přímé připojení do sítě přes rozhraní LAN a obsluha přes Vitotrol Plus App. Regulace spalování Lambda Pro Control pro všechny druhy plynu. Univerzální připojovací sady pro individuální nástěnnou montáž. Lze rozdělit na části pro snadné dopravení na místo instalace. Solární krytí pro ohřev pitné vody: více než 60 %. Technické údaje viz strana 39

26 Plynová kondenzační technika Vitodens 200-W Vitodens 222-W

27 26/27 VITODENS 200-W VITODENS 222-W Plynové kondenzační kotle Vitodens 200-W a Vitodens 222-W jsou efektivní a cenově atraktivní řešení pro běžnou i vysokou potřebu vody. Vitodens 200-W: dlouhodobě efektivní Pokud jde o úspornost a dlouhou životnost, potom přichází jako materiál v úvahu pouze ušlechtilá ocel. Proto je Vitodens 200-W vybaven výměníkem tepla Inox-Radial z ušlechtilé oceli, který poskytuje potřebnou spolehlivost a garantuje trvale vysoké využití kondenzačního účinku. K dostání jako topný a kombinovaný kotel Nástěnný plynový kondenzační kotel Vitodens 200-W je volitelně k dostání jako topné zařízení do výkonu 150 kw, nebo s výkonem až 35 kw jako kombinované zařízení s integrovaným průtokovým hřívačem. Topení a příprava TV jsou tak k dispozici na co nejmenším prostoru. Vitodens 222-W: kompaktní a komfortní Plynový kompaktní kondenzační kotel Vitodens 222-W je ideální pro byty nebo rodinné domy. Lze ho bez problému namontovat do výklenku v koupelně nebo pověsit na stěnu v úklidové komoře, najde se tam pro něj místo nad pracovní deskou, pračkou nebo sušákem na prádlo. U tohoto kotle se musí vyzdvihnout zejména vysoký komfort přípravy teplé vody. Vitodens 222-W má nabíjecí zásobník z ušlechtilé oceli s objemem 46 l. Množství TV je během odběru srovnatelné se zásobníkem TV o objemu 130 l, který stojí samostatně. Velmi snadná údržba a servis I v případě údržby a servisu šetří plynový kondenzační kotel čas. Všechny součástky jsou přístupné zepředu, boční odstup pro provedení servisu není potřebný. Všechny komponenty zařízení jako nabíjecí zásobník, expanzní nádoba topné vody, čerpadla a pojistné armatury jsou napevno namontované již ze závodu.

28 Plynová kondenzační technika Vitodens 200-W 3,2 až 150 kw Vitodens 222-W 3,2 až 35 kw Výměník tepla Inox-Radial. 5 let záruka 10 na kotle Vitodens do 35 kw let záruka na výměníky tepla Inox-Radial Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann a 10letá záruka na výměník tepla Inox-Radial. Vitodens 200-W: efektivní a atraktivní i svou cenou Vitodens 200-W je nástěnný plynový kondenzační kotel se zajímavým poměrem cena výkon, vysokým komfortem přípravy topné a pitné vody, kompaktními rozměry a nadčasovým elegantním designem. Účinnost až 98 % Nástěnný plynový kondenzační kotel Vitodens 200-W spotřebuje méně energie, protože dodatečně využívá tepla spalin. Výsledek: účinnost až 98 %. To vede ke snížení nákladů na vytápění a navíc se odlehčí životnímu prostředí. Robustní hořák s dlouhou životností Válcový sálavý hořák MatriX se díky tkanině MatriX vyznačuje vysokou životností. Integrovaná regulace spalování Lambda Pro Control automaticky přizpůsobuje spalování, pokud se změní druh plynu a teplota vzduchu. To zajišťuje stále stejně vysokou energetickou účinnost a poskytuje jistou budoucnost na liberalizovaném trhu s plynem a v případě příměsi bioplynu. Vitodens 222-W: kompaktní kondenzační kotel s integrovaným nabíjecím zásobníkem z ušlechtilé oceli Vitodens 222-W je kompaktní závěsný plynový kondenzační kotel, který splňuje vysoké nároky na komfort teplé vody a je nenáročný na prostor. Spalovací komora se skládá z osvědčeného nerezového výměníku tepla Inox-Radial, modulovaného sálavého válcového hořáku MatriX a automatické regulace spalování Lambda Pro Control. Doporučuje se zejména pro instalaci v novostavbě a najde se pro něj místo i v zúžených prostorech. Princip funkce nabíjecího zásobníku Ve srovnání s běžným zásobníkem teplé vody vystačí nabíjecí zásobník s mnohem menším objemem, aby se dodalo stejné množství teplé vody. U nabíjecího zásobníku plynule dobíhá voda ohřátá ve výměníku tepla (průtokovém ohřívači) na požadovanou teplotu a je při dalším odběru ihned k dispozici. Teplotní čidla zajišťují, aby se dosáhlo přednastavené teploty a aby se tato teplota udržela. V případě potřeby se u kotle Vitodens 222-W automaticky zapne sálavý válcový hořák MatriX, který zajistí požadovanou teplotu vody. Tento princip se uplatňuje zejména při napouštění vany nebo při dlouhém sprchování Vitodens 200-W 3 Vitodens 222-W 3 1 Výměník tepla Inox-Radial z ušlechtilé oceli 2 Sálavý válcový hořák MatriX 3 Regulace Vitotronic 4 Expanzní nádoba 5 Deskový výměník tepla z ušlechtilé oceli (kombinované zařízení) 6 Nabíjecí zásobník z ušlechtilé oceli v kotli Vitodens 222-W

29 28/29 Vitodens 200-W je kompaktní a dá se namontovat na malém prostoru. Všechny komponenty jsou přístupné zepředu. Využijte těchto výhod Normovaný stupeň využití až 98 % (H s ) / 109 % (H i ). Efektivní a s dlouhou životností díky výměníku tepla Inox-Radial. Modulovaný sálavý válcový hořák MatriX s dlouhou životností díky tkanině MatriX z ušlechtilé oceli odolné vůči vysokým teplotám. Regulace Vitotronic se srozumitelným textem, grafickým displejem a snadnou obsluhou. Vysoce efektivní energeticky úsporné čerpadlo. Regulace spalování Lambda Pro Control pro všechny druhy plynu. Velmi tichý provoz. Několik plus kotle Vitodens 200-W Zajímavý poměr ceny a výkonu. Kompaktní rozměry, šířka pouze 450 mm (3,2 až 35 kw). Volitelně jako kombinované, nebo topné zařízení (5,2 až 35 kw). Jedno plus u kombinovaného zařízení Vysoký komfort přípravy teplé vody díky pohotovostní funkci. Několik plus u topného zařízení Cenově atraktivní a prostorově nenáročné řešení i pro vysokou potřebu tepla (až 150 kw). Zapojení do kaskády s až osmi kotli do výkonu 900 kw. Několik plus u kotle Vitodens 222-W Plynový kompaktní kondenzační kotel s integrovaným nabíjecím zásobníkem z ušlechtilé oceli nenáročný na prostor. Vysoký komfort přípravy teplé vody s okamžitou dostupností. Vysoký trvalý výkon teplé vody díky nabíjecímu zásobníku. Všechny komponenty zařízení jako nabíjecí zásobník, expanzní nádoba (na topné straně), čerpadla a pojistné armatury jsou namontované napevno. Technické údaje viz strana 40

30 Plynová kondenzační technika Vitodens 222-F

31 30/31 VITODENS 222-F Stacionární kompaktní kondenzační kotel se smaltovaným nabíjecím zásobníkem popř. zásobníkem TV s topnou spirálou přesvědčí vysokým výkonem přípravy pitné vody a komfortem intuitivního nastavení zařízení. Kdo říká, že vaše nová topná centrála nemůže stát v kuchyni? Se stacionárním kondenzačním kotlem Vitodens 222-F to není vůbec žádný problém. Dokonale zapadne do rastru vašeho kuchyňského nábytku, není tam skoro vidět a pracuje velmi úsporně a tiše. Jednoduchá montáž S připojovacími sadami jsou možnosti použití kompaktního přístroje velmi rozmanité. Kotel je předem smontován a rychle nainstalován. Práce na údržbě a servisu jsou vyřízeny rychle a levně. Malá spotřeba plynu Vitodens 222-F má velmi nízkou spotřebu plynu a regulace spalování Lambda Pro Control zajišťuje vysokou spolehlivost provozu.

32 Plynová kondenzační technika Vitodens 222-F 3,2 až 35 kw Sálavý válcový hořák MatriX. 5 let záruka 10 na kotle Vitodens do 35 kw let záruka na výměníky tepla Inox-Radial Atraktivní cena a malá potřeba místa Vitodens 222-F je navržen pro modernizaci topení a jako náhrada za starý plynový kotel s podstavným zásobníkem. Smaltované nabíjecí zásobníky s objemem 100, popř. 130 l zajišťují vysoký komfort přípravy pitné vody. Pro oblasti s tvrdou vodou se jako alternativa nabízí verze se smaltovaným 130litrovým zásobníkem TV s topnou spirálou. Inteligentní regulace spalování Vitodens 222-F má ve všech velikostech výkonu automatickou regulaci spalování Lambda Pro Control. Osvědčený sálavý válcový hořák MatriX s regulací spalování Lambda Pro Control se automaticky přizpůsobuje rozdílným kvalitám plynu a teplotě vzduchu a zaručuje konstantně vysoký normovaný stupeň využití až 98 % při trvale nízké spotřebě. Ani při změně druhu plynu třeba přimícháním bioplynu není nutná výměna trysky. Lambda Pro Control nastaví zařízení automaticky na nové podmínky. Komfortní regulace Vitotronic Odborné firmy a uživatelé využívají výhody regulace Vitotronic se snadnou obsluhou: ovládací menu má logické a snadno srozumitelné uspořádání, je podsvícené, kontrastní a snadno čitelné. Funkce nápovědy informuje v případě pochybností o dalším postupu. Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann a 10letá záruka na výměník tepla Inox-Radial Vitodens 222-F Výměník tepla Inox-Radial 2 Sálavý válcový hořák MatriX s regulací spalování Lambda Pro Control 3 Regulace Vitotronic 4 Expanzní nádoba 5 Vysoce efektivní čerpadlo 6 Smaltovaný zásobník TV s topnou spirálou 7 Smaltovaný nabíjecí zásobník Vitodens 222-F se smaltovaným zásobníkem TV s topnou spirálou pro oblasti s tvrdou vodou. Vitodens 222-F se smaltovaným nabíjecím zásobníkem.

33 32/33 Vitodens 222-F se hodí do interiérů. Využijte těchto výhod Regulace Vitotronic jednoduché ovládání pomocí navádění uživatele v menu a grafického zobrazení, jako je např. zobrazení topných charakteristik. Kompaktní plynový kondenzační kotel s integrovaným, smaltovaným nabíjecím zásobníkem popř. zásobníkem TV s topnou spirálou, 3,3 až 35 kw, popř. 3,2 až 26 kw. Normovaný stupeň využití: až 98 % (H s ) / 109% (H i ). Smaltovaný nabíjecí zásobník s objemem 100 l (35 kw: 130 l). Zásobník TV s topnou spirálou s objemem 130 l. Efektivní a s dlouhou životností díky výměníku tepla Inox-Radial. Modulovaný sálavý válcový hořák MatriX s dlouhou životností díky tkanině MatriX z ušlechtilé oceli odolné vůči vysokým teplotám. Regulace Vitotronic se srozumitelným textem, grafickým displejem a snadnou obsluhou. Energeticky úsporné vysoce efektivní čerpadlo. Regulace spalování Lambda Pro Control pro všechny druhy plynu. Univerzální připojovací sady pro individuální nástěnnou montáž. Není potřebný boční odstup pro servisní pracovníky. Expanzní nádoba pitné vody a cirkulační čerpadlo lze integrovat do zařízení. Doplňková sada se směšovačem pro míchané topné okruhy k dostání jako příslušenství v rozměrech a designu zařízení. Technické údaje viz strana 40

34 Plynová kondenzační technika Vitodens 242-F

35 34/35 VITODENS 242-F Tento kompaktní kotel je připraven pro snadnou a rychlou instalaci a poskytuje energeticky úspornou kondenzační techniku, výkonný ohřev pitné vody pomocí zásobníkového nabíjecího systému a je připraven pro přímé zapojení solárního systému. Pro vytápění pomocí kondenzační a solární techniky v rodinném domě je Vitodens 242-F velmi úsporným, ekologickým a progresivním topným zařízením. Kotel má půdorys pouhé 0,4 m 2, takže zabere pouze velmi málo místa a vejde se do každého výklenku. Všechny komponenty jsou pro instalaci a údržbu přístupné zepředu. Plynový kondenzační kotel Vitodens 242-F navíc pracuje velmi tiše a přitom vysoce efektivně. Zaměřen na budoucnost díky integraci solárního systému Vitodens 242-F je připraven pro okamžité připojení nebo pozdější kombinaci se slunečními kolektory Vitosol. Modul regulace k ovládání solárního systému je již integrován, solární výtěžek je graficky zobrazen na displeji zařízení. Všechny funkce jsou vzájemně sladěny a přezkoušeny již ze závodu.

36 Plynová kondenzační technika Vitodens 242-F 3,2 až 26 kw Vysoký komfort topné a pitné vody včetně zapojení solárního systému Kompaktní plynový kondenzační kotel Vitodens 242-F je navržen pro novostavbu a k modernizaci v rodinném domě. Již ze závodu je Vitodens 242-F připraven pro přímé zapojení solárního systému. Kotel poskytuje vysoký komfort pitné vody: zásobník TV má objem 170 l. Regulace Vitotronic Regulace Vitotronic má samovysvětlující navádění v menu. V případě pochybností stačí stisknout tlačítko nápovědy pro další postup. Plně grafický displej slouží k zobrazení topných charakteristik a solárního výtěžku. Modul regulace k ovládání solárního systému je již integrován. K připojení čidla teploty slunečních kolektorů je k dispozici snadno přístupné rozhraní. Vitotrol App. 5 let záruka 10 na kotle Vitodens do 35 kw let záruka na výměníky tepla Inox-Radial Prodloužená 5letá záruka ve spojení s komplexními službami Viessmann a 10letá záruka na výměník tepla Inox-Radial. 1 2 Inteligentní regulace spalování Vitodens 242-F má ve všech velikostech výkonů automatickou regulaci spalování Lambda Pro Control. I v případě kolísání složení plynu zůstává stupeň účinnosti plynule vysoký. Ani při změně druhu plynu například při přimíchání bioplynu není nutná výměna trysky. Regulace spalování Lambda Pro Control nastavuje zařízení automaticky na nové podmínky Vitodens 242-F 1 Výměník tepla Inox-Radial 2 Sálavý válcový hořák MatriX 3 Regulace Vitotronic 4 Expanzní nádoba 5 Čerpadlo topného a solárního okruhu 6 Smaltovaný nabíjecí zásobník 7 Plnicí armatura solárního okruhu

37 36/37 Využijte těchto výhod Sálavý válcový hořák MatriX. Plynový kompaktní kondenzační kotel s integrovaným solárním zásobníkem, 3,2 až 26 kw. Normovaný stupeň využití: až 98 % (H s ) / 109 (H i ). Objem zásobníku: 170 l. Ukazatel výkonu teplé vody: N L = 2,0 (26 kw). Efektivní a s dlouhou životností díky výměníku tepla Inox-Radial. Sálavý válcový hořák MatriX s regulací spalování Lambda Pro Control pro trvale vysokou účinnost a nízké hodnoty emisí. Smaltovaný nabíjecí zásobník s objemem 170 l a solárním výměníkem tepla. Regulace Vitotronic se srozumitelným textem, grafickým displejem a obslužným dílem, který lze montovat zvlášť s nástěnným soklem. Regulace spalování Lambda Pro Control pro všechny druhy plynu. Vysoký podíl stejných součástí u všech nových kompaktních zařízení. Univerzální připojovací sady pro individuální montáž. Není nutný boční odstup pro servis. Technické údaje viz strana 41

38 Technické údaje Plynová kondenzační technika Plynový kondenzační kotel Vitocrossal 300* Rozsah jmenovitého tepelného výkonu 50/30 C 80/60 C kw kw 2,6 13 2,4 11,8 2,6 19 2,4 17,2 5,2 26 4,7 23, ,3 31, ,9 40, ,9 54,3 Rozměry Délka Šířka Výška mm mm mm Hmotnost kg Objem kotlové vody litr Třída energetické účinnosti A A A A A A * k dispozici až 1400 kw, technické údaje na

39 38/39 Nástěnný plynový kondenzační kotel Vitodens 300-W Rozsah jmenovitého tepelného výkonu 50/30 C 80/60 C kw kw 1,9 11 1,7 10,1 1,9 19 1,7 17,2 4,0 26 3,6 23,7 4,0 35 3,6 31,7 Rozměry Délka Šířka Výška mm mm mm Hmotnost kg Objem výměníku tepla litr 3,8 3,8 5,6 5,6 Rozsah jmenovitého tepelného výkonu při ohřevu pitné vody kw 1,7 16 1,7 17,2 3,6 23,7 3,6 31,7 Třída energetické účinnosti A A A A Kompaktní plynový kondenzační kotel Vitodens 333-F Rozsah jmenovitého tepelného výkonu 50/30 C 80/60 C kw kw 1,9 11 1,7 10,1 1,9 19 1,7 17, ,6 23,7 Rozměry Délka Šířka Výška mm mm mm Hmotnost kg Objem výměníku tepla litr Rozsah jmenovitého tepelného výkonu při ohřevu pitné vody kw 1,7 16 1,7 17,2 3,6 23,7 Třída energetické účinnosti A A A Kompaktní plynový kondenzační kotel Vitodens 343-F Rozsah jmenovitého tepelného výkonu 50/30 C 80/60 C Rozměry Délka Šířka Výška kw kw mm mm mm 1,9 11 1,7 10, * 1,9 19 1,7 17, * Hmotnost kg 162* 162* Objem výměníku tepla litr 3,8 3,8 Nabíjecí zásobník z ušlechtilé oceli se solárním výměníkem tepla litr Rozsah jmenovitého tepelného výkonu při ohřevu pitné vody kw 1,7 16 1,7 17,2 Třída energetické účinnosti A A * Vitodens 343-F lze rozdělit na části

40 Technické údaje Plynová kondenzační technika Nástěnný plynový kondenzační kotel Vitodens 200-W Typ Rozsah jmenovitého tepelného výkonu 50/30 C 80/60 C Rozměry Délka Šířka Výška kw kw mm mm mm Plynový kombinovaný kotel 5,2 26 4,7 23, ,2 35 4,7 31,7 Plynové topné zařízení 3,2 13 2,9 11,8 3,2 19 2,9 17,2 5,2 26 4,7 23,7 5,2 35 4,7 31,7 Hmotnost kg Objem výměníku tepla litr 2,4 2,8 1,8 1,8 2,4 2,8 Rozsah jmenovitého tepelného výkonu při ohřevu pitné vody kw 4,7 29,3 4,7 33,5 2,9 16 2,9 17,2 4,7 23,7 4,7 31,7 Třída energetické účinnosti A A A A A A Typ Plynové topné zařízení Rozsah jmenovitého tepelného výkonu 50/30 C 80/60 C Rozměry Délka Šířka Výška kw kw mm mm mm ,9 40, ,9 54, ,1 72, , Hmotnost kg Objem výměníku tepla litr ,8 12, Třída energetické účinnosti A A A A A A Nástěnný plynový kondenzační kotel Vitodens 222-W Rozsah jmenovitého tepelného výkonu 50/30 C 80/60 C Rozměry Délka Šířka Výška kw kw mm mm mm 3,2 13 2,9 11,8 3,2 19 2,9 17,2 5,2 26 4,7 23,7 5,2 35 4,7 31,7 Hmotnost kg Objem výměníku tepla litr 1,8 1,8 2,4 2,8 Nabíjecí zásobník pitné vody litr Rozsah jmenovitého tepelného výkonu při ohřevu pitné vody kw 2,9 17,2 2,9 17,2 4,7 29,3 4,7 33,5 Třída energetické účinnosti A A A A Plynový kompaktní kondenzační kotel Vitodens 222-F Rozsah jmenovitého tepelného výkonu 50/30 C 80/60 C Rozměry Délka Šířka Výška kw kw mm mm mm 3,2 13 2,9 11, ,2 19 2,9 17, ,2 26 4,7 23, ,2 35 4,7 31, ,2 13 2,9 11, ,2 19 2,9 17, ,2 26 4,7 23,7 Hmotnost kg Objem výměníku tepla litr 1,8 1,8 2,4 2,8 1,8 1,8 2,4 Nabíjecí zásobník litr Zásobník TV s topnou spirálou litr Rozsah jmenovitého tepelného výkonu při ohřevu pitné vody kw 2,9 16 2,9 17,2 4,7 29,3 4,7 33,5 2,9 17,2 2,9 17,2 4,7 23,7 Třída energetické účinnosti A A A A A A A

41 40/41 Plynový kompaktní kondenzační kotel Vitodens 242-F Rozsah jmenovitého tepelného výkonu 50/30 C 80/60 C Rozměry Délka Šířka Výška Celková hmotnost Modul spalovací komory Modul nabíjecího zásobníku kw kw mm mm mm kg kg kg 3,2 13 2,9 11, ,2 19 2,9 17, ,2 26 4,7 23,7 *1 Smaltovaný nabíjecí zásobník se solárním výměníkem tepla litr Třída energetické účinnosti A A A *1 29,3 kw při ohřevu pitné vody

42 Systémová technika

43 42/43 Systémová technika je vzájemně sladěna Komfortní regulace a dokonale vzájemně sladěná systémová technika Viessmann poskytují maximální spolehlivost, flexibilitu a efektivitu. Celek je více než jeho jednotlivé části. V duchu této zásady poskytuje Viessmann nejen jednotlivé komponenty topení, které splňují vysoké standardy naší společnosti ve věcech kvality, spolehlivosti a efektivity. Všechny produkty jsou součástí kompletního sladěného systému, ve kterém se k sobě všechny díly přesně hodí. Protože pouze dokonalá souhra komponentů, které jsou integrovány v systému, dokáže vyčerpat celkový potenciál výkonů inovační špičkové techniky. Systémová technika Viessmann zahrnuje vše, co patří ke spolehlivému a ekonomickému topení. Patří sem regulace Vitotronic s bezdrátovým dálkovým ovládáním stejně jako výkonné zásobníky teplé vody Vitocell pro nejlepší komfort přípravy teplé vody až po kvalitní solární systém pro úspornou podporu vytápění. Solární termické systémy a fotovoltaika Využijte k ohřevu pitné vody, podpoře vytápění a výrobě elektřiny bezplatnou energii ze slunce. Strana 44 Zásobníky TV Komfortní příprava teplé vody splní všechny vaše požadavky: program zásobníků Vitocell od firmy Viessmann nabízí široký výběr. Strana 46 Komfort obsluhy Přehledná, komfortní, inteligentní: Vitotronic vám poskytuje dokonalé funkce pro rychlou a přesnou regulaci vašeho topného systému. Strana 48 Vitotrol App a smartphone Pomocí Vitotrol App a chytrého telefonu je ovládání topných zařízení Viessmann hračka. Strana 50 Systémové příslušenství Topná tělesa, expanzní nádoby, potrubní systémy, čerpadla, filtry a ventily Vitoset představují kompletní příslušenství pro váš topný systém Viessmann. Seite 52

44 Systémová technika Solární termické systémy a fotovoltaika Vakuové trubicové kolektory Vitosol 200-T pro montáž na fasádu. Solární termické systémy bezplatná energie ze slunce Doplňte svůj nový plynový kondenzační kotel vhodnou solární technikou. Ušetříte tak drahou energii hned dvakrát. Nová topná centrála a solární systém patří dnes jednoduše k sobě. Existují pro to dobré důvody: v létě lze téměř celou potřebu energie na ohřev pitné vody získávat přes sluneční kolektory. A v přechodných měsících může tento systém podpořit i vytápění. Tím se dá ušetřit až 35 % celé topné energie. Přes rok lze pouze na ohřev pitné vody ušetřit až 60 % energie. A to proto, že energie ze slunce je zdarma a sluneční záření přeměňuje kolektor na teplo i tehdy, když slunce nesvítí přímo na střechu domu. V principu zcela jednoduché Zachytit a potom efektivně využít sluneční paprsky to zní složitěji, než to ve skutečnosti je. Samozřejmě k tomu patří inovační technika a mnoho zkušeností. Solární systémy odebírají sluneční energii v plochých popř. trubicových kolektorech. Tady se pomocí slunečního záření ohřívá teplonosná kapalina a přivádí se do zásobníku TV. Tam se teplo přes výměník tepla odevzdává do pitné vody, která se má ohřát, a nebo do okruhu vytápění. Ochlazená kapalina se potom zase vrací zpět do kolektoru okruh začíná znovu. Pokud sluneční záření nestačí, například v zimě, dojde k dodatečnému ohřevu prostřednictvím kotle.

45 44/45 Program Vitosol představuje sluneční kolektory pro každou potřebu a rozpočet. Montáž na střechu nebo na fasádu umožňuje rozmanité uspořádání. Ploché a trubicové kolektory Plochý kolektor Vitosol 200-F přesvědčí vysokou kvalitou, trvale spolehlivým provozem a vysokou účinností. Výkonný plochý kolektor Vitosol 100-F je cenově atraktivní pro běžné aplikace přípravy TV, ohřev bazénů, ale i pro podporu vytápění. Vakuový trubicový kolektor Vitosol 200-T se vyznačuje velmi efektivní tepelnou izolací, vysokou účinností danou soltitanovým povrchem a lze ho namontovat nezávisle na poloze. Plochý kolektor Vitosol 200-F má solární bezpečnostní sklo odolné proti krupobití a součásti z ušlechtilé oceli a hliníku odolné proti korozi. Na přání lze dodat rámy ve všech barevných odstínech RAL. Výroba vlastní elektřiny pomocí Vitovolt Instalací fotovoltaického zařízení Viessmann se z každého majitele stane výrobce elektřiny. Přeměna bezplatné energie ze slunce na elektřinu je při vlastní spotřebě finančně zajímavá a ve spojení se zásobníky elektřiny se zbavíte závislosti na veřejné elektrické síti. Využijte programy dotací Solární kolektory splňují nejpřísnější požadavky stanovené pro získání dotací. Značkou kvality je zde SOLAR KEY MARK. Vakuové trubicové kolektory Vitosol 300-T a Vitosol 200-T se vyznačují vysokou spolehlivostí a dlouhou životností. Fotovoltaické moduly Vitovolt od firmy Viessmann dodávají i v případě částečně zastíněných ploch vysoký výtěžek pro výrobu elektřiny.

46 Systémová technika Zásobníky TV Program Vitocell od firmy Viessmann nabízí vhodné zásobníky TV pro každou potřebu a je ideálně sladěn s příslušnými plynovými kotli popř. solárním systémem. Komfort přípravy teplé vody pro každou potřebu Zásobníky teplé vody Vitocell představují komfortní řešení pro zásobování vaší domácnosti teplou vodou je to perfektní doplnění vašeho nového plynového kotle. Ve spotřebě teplé vody má každá domácnost rozdílné nároky a to podle počtu obyvatel a kvůli rozdílným zvyklostem při koupání a sprchování. Jeden příklad: pokud jdou ráno najednou do práce nebo do školy tři členové rodiny, musí být během krátké doby k dispozici dostatek teplé vody na sprchování. Zásobníkové ohřívače vody Vitocell splňují tento požadavek dokonale. V každém případě se doporučuje instalace solárního systému k úspoře energie k téměř bezplatnému ohřevu vody. Ten, kdo se rád pravidelně koupe, si také přeje dostatek teplé vody k naplnění vany. Zásobník pro ohřev teplé vody by měl dodávat dostatek vody i v bytových domech, kde je teplá voda potřeba najednou na více místech v domě.

47 46/47 Vhodný zásobník pro ohřev TV pro každou potřebu V nabídce zásobníků Vitocell najdete vhodný zásobníkový ohřívač splňující jakékoliv požadavky. Podle spotřeby teplé vody a možnosti instalace si můžete zvolit volně stojící, nebo podstavný zásobník. Hygienické zásobování teplou vodou Vnitřní plochy zásobníkového ohřívače vody podstatně rozhodují o hygieně ohřevu teplé vody. Viessmann proto spoléhá na dva koncepty kvality: na smalt Ceraprotect pro bezpečnou trvalou ochranu proti korozi v celé produktové řadě Vitocell 100 a na ušlechtilou ocel pro nejvyšší hygienické nároky v produktové řadě Vitocell 300. Vitocell 100 se smaltem Ceraprotect Zásobníky Vitocell 100 se smaltem Ceraprotect splňují požadavky na komfortní a hospodárný ohřev pitné vody a v oblasti smaltovaných zásobníkových ohřívačů vody zaujímají přední postavení. Smalt Ceraprotect chrání zásobník pro ohřev TV spolehlivě a trvale proti korozi. Topné plochy zásobíků Vitocell jsou vedeny mimořádně hluboko až na dno zásobníku. Vyhřívají tak celý objem vody a velmi efektivně využívají celý objem zásobníku. Výhody na první pohled Nástěnný plynový kondenzační kotel Vitodens 300-W s vedle postaveným zásobníkovým ohřívačem vody Vitocell 300-W. Vitocell 300 z ušlechtilé oceli Zásobníkové ohřívače Vitocell 300 z ušlechtilé nerezové oceli splňují i ty nejvyšší hygienické nároky. Ne nadarmo se ušlechtilá ocel používá také v kuchyních, laboratořích, nemocnicích i v potravinářském průmyslu. Homogenní povrch ušlechtilé oceli zůstává i po delším používání hygienicky dokonale nezávadný. Vitocell 300 z ušlechtilé oceli, objem: 130 až 500 litrů. Bivalentní a multivalentní zásobníkový ohřívač pro ohřev pitné vody a podporu vytápění. Vitocell 100 se smaltem Ceraprotect, objem: 120 až litrů. Topné plochy tažené ke dnu zásobníku zabezpečují rovnoměrný ohřev celého objemu vody. Malé tepelné ztráty díky vysoce účinné tepelné izolaci. 1 Vitocell 300-W 2 1 Zásobník z kvalitní ušlechtilé oceli 2 Malé tepelné ztráty díky vysoce účinné tepelné izolaci

48 Systémová technika Vitotronic 200 Regulace pro zařízení Vitodens řady 300 s pětipalcovým barevným dotykovým displejem a internetem Regulace Vitotronic nástěnného plynového kotle Vitodens 300-W a kompaktních plynových kondenzačních kotlů Vitodens 333-F a Vitodens 343-F. 5 barevný dotykový displej regulace Vitotronic 200 (HO2B) pro Vitodens 300-W, Vitodens 333-F, Vitodens 343-F.

49 48/49 Vitotronic vše dokonale regulováno S regulací Vitotronic je obsluha vašeho kotle Viessmannn jednoduchá jako telefonování. Regulace Vitotronic 200 pro Vitodens 300-W /333-F/343-F okouzluje nejen nezvykle vysokým komfortem obsluhy. Poskytuje uživateli stále a všude kompletní přehled o jeho spotřebě energie a solárních výtěžcích tepla po různá období. Energie cockpit zprůhledňuje spotřeby energie Energie cockpit regulace Vitotronic 200 dokumentuje na 5 barevném dotykovém displeji transparentně momentální energetický výtěžek solárního systému a spotřebu energie topného zařízení. Informuje o spotřebě plynu pro vytápění, spotřebě teplé vody a elektřiny topného zařízení. V případě, že je připojen solární systém, se zobrazuje také solární výtěžek. Využijte těchto výhod Vysoký komfort obsluhy na základě barevného dotykového displeje se srozumitelným textem a podporou grafiky. Energie cocpit s vizualizací vyrobené a spotřebované energie pro solární a plynová zařízení s histogramy. Přímé zesítění přes rozhraní LAN a obsluha přes Vitotrol Plus App. Optimální zapojení solárního systému se zobrazením stavu nabití ve spojení s inteligentním systémovým zásobníkem (Vitocell 100 (CVUC-A) a Vitosolar 300-F). Uvedení do provozu a servis ze strany odborných partnerů firmy Viessmann. Přehled o všem i z dálky S integrovaným funkčním internetem lze přes Vitotrol Plus App odkudkoliv dosáhnout na regulaci. Nové plynové kondenzační kotle Vitodens 300-W/333-F/343-F a Vitosolar 300-F s kotlem Vitodens 300-W mají již chytrý energetický management s regulací Vitotronic 200. Energie cocpit zobrazuje podíl druhů energie na ohřevu TV.

50 Systémová technika Komfort obsluhy s Vitotrol App a Vitotrol Plus App s chytrým telefonem Jednoduchá intuitivní obsluha nástěnného plynového kondenzačního kotle Vitodens 300-W přes chytrý telefon z domu a z cest.

51 50/51 Vše pod kontrolou i z dálky Jednoduchá intuitivní obsluha kotlů Viessmann přes chytré telefony a tablety. Apps pro chytré telefony a tablety jsou často používanými nástroji k usnadnění všedního dne. S Vitotrol App a Vitotrol Plus App je k dispozici mobilní obsluha pro vlastní vytápění. Obsluhovat se dá zcela jednoduše z domu nebo z cest z auta, vlaku nebo kanceláře. Komfortní intuitivní obsluha Obsluha je jednoduše hračka. Na startovní straně se zobrazují venkovní a požadované teploty v místnosti. Ale také provozní program, datum a čas. Využijte těchto výhod Stažení zdarma z Apple App Store (ios) a Google Play Store (android). Jednoduchá intuitivní obsluha přes chytré telefony a tablety. Obsluha topného zařízení z domu nebo cest. Soustavné aktualizace. Změny se provádějí přímo přes displej. Například k prodloužení doby vytápění na dlouhou noční párty nebo přepnutí do úsporného provozu v případě delší nepřítomnosti. Individuální komfort vytápění s geolokací Pomocí funkce Geolocation chytrého telefonu si může každý obyvatel založit svůj vlastní profil vytápění. Pokud je ve stejné době v domě několik členů rodiny, řídí se topný systém podle nejteplejšího profilu vytápění. Internet uvnitř u kotle Vitodens 300-W/333-F/343-F v sérii V plynových kondenzačních kotlech Vitodens 300-W/333-F/343-F je již integrována deska pro přímé připojení k domácímu xdsl routeru. Ethernetové rozhraní je přístupné zvenku bez otevírání přístroje. Vitocom 100 vytváří spojení Pro obsluhu přes App musí být všechny další kotle vybaveny regulací Vitotronic 200. Dále je nutný Vitocom 100 (typ LAN1). Rozhraní mezi topným zařízením a internetem je komunikační modul Vitocom 100 (typ LAN1). Vitotrol Plus App Komfortní zobrazení na chytrém telefonu: přes sluneční kolektory se nabíjí zásobník pro ohřev TV na 82,5 C zatím dosaženo 77 % (vlevo). Vpravo se dokumentuje spotřeba plynu v průběhu týdne pro vytápění a ohřev TV.
