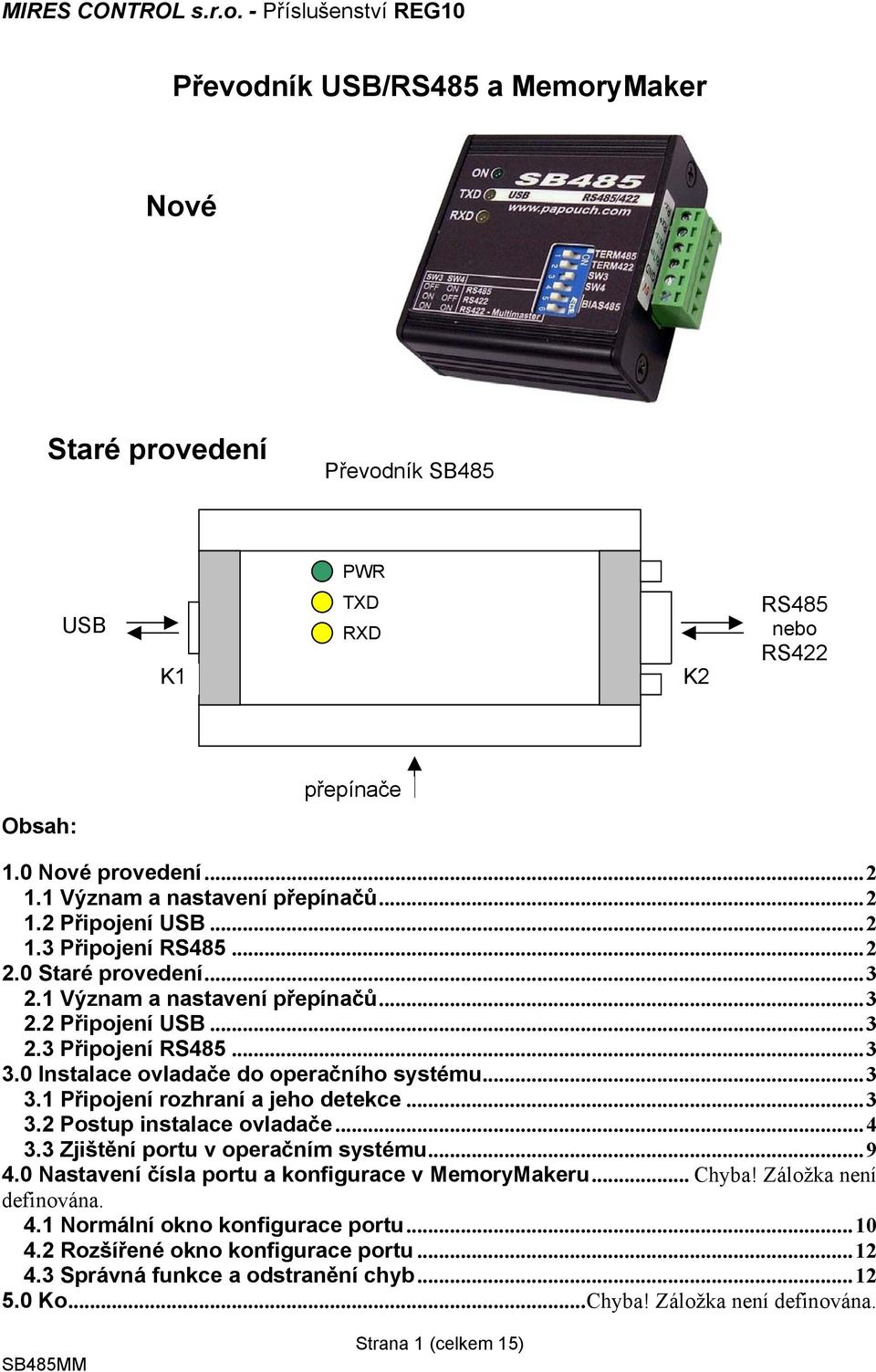

1 Převodník USB/RS485 a MemoryMaker Nové Staré provedení Převodník SB485 PWR USB K1 TXD RXD K2 RS485 nebo RS422 přepínače Obsah: 1.0 Nové provedení Význam a nastavení přepínačů Připojení USB Připojení RS Staré provedení Význam a nastavení přepínačů Připojení USB Připojení RS Instalace ovladače do operačního systému Připojení rozhraní a jeho detekce Postup instalace ovladače Zjištění portu v operačním systému Nastavení čísla portu a konfigurace v MemoryMakeru... Chyba! Záložka není definována. 4.1 Normální okno konfigurace portu Rozšířené okno konfigurace portu Správná funkce a odstranění chyb Ko...Chyba! Záložka není definována. Strana 1 (celkem 15)

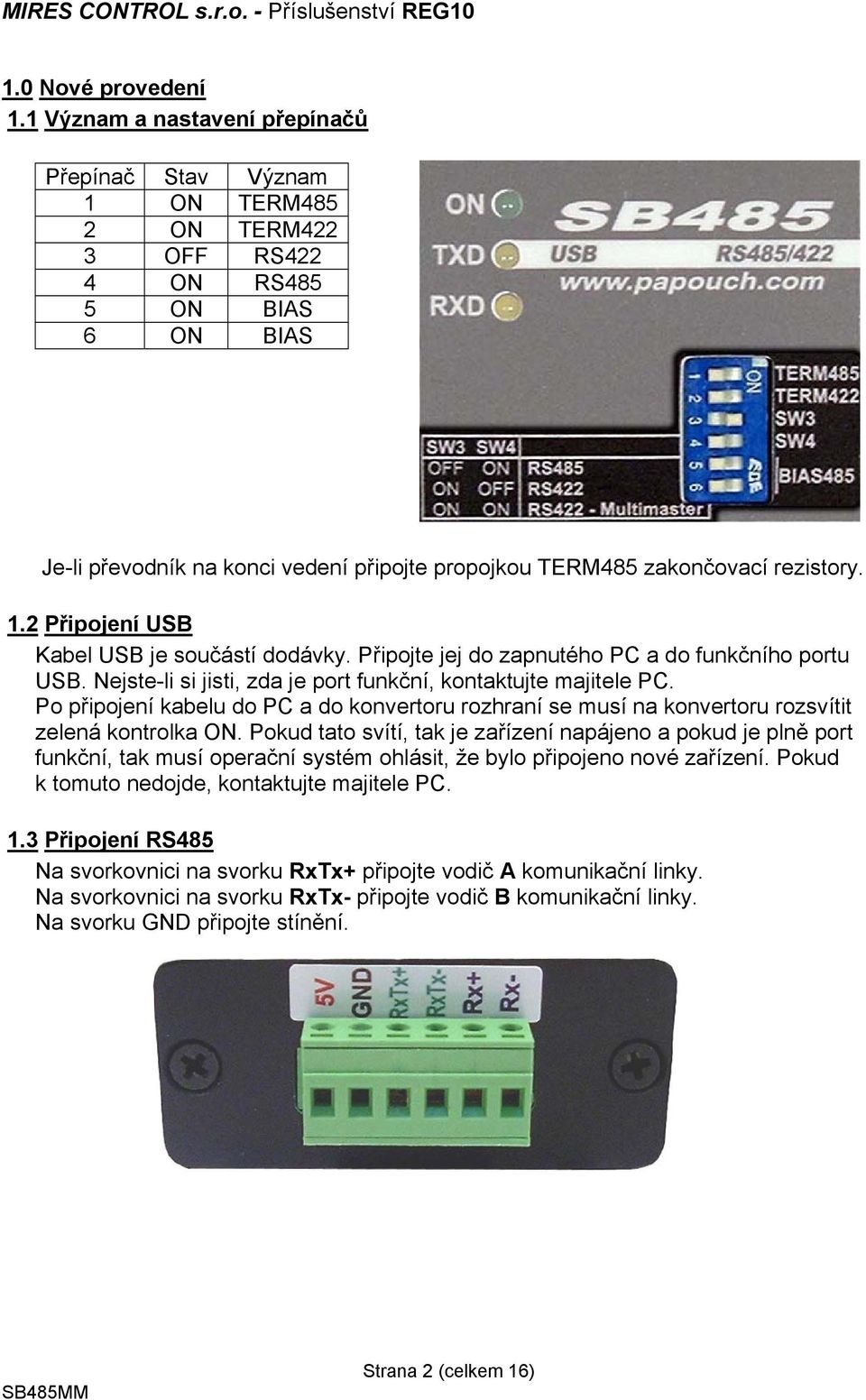

2 1.0 Nové provedení 1.1 Význam a nastavení přepínačů Přepínač Stav Význam 1 ON TERM485 2 ON TERM422 3 OFF RS422 4 ON RS485 5 ON BIAS 6 ON BIAS Je-li převodník na konci vedení připojte propojkou TERM485 zakončovací rezistory. 1.2 Připojení USB Kabel USB je součástí dodávky. Připojte jej do zapnutého PC a do funkčního portu USB. Nejste-li si jisti, zda je port funkční, kontaktujte majitele PC. Po připojení kabelu do PC a do konvertoru rozhraní se musí na konvertoru rozsvítit zelená kontrolka ON. Pokud tato svítí, tak je zařízení napájeno a pokud je plně port funkční, tak musí operační systém ohlásit, že bylo připojeno nové zařízení. Pokud k tomuto nedojde, kontaktujte majitele PC. 1.3 Připojení RS485 Na svorkovnici na svorku RxTx+ připojte vodič A komunikační linky. Na svorkovnici na svorku RxTx- připojte vodič B komunikační linky. Na svorku GND připojte stínění. Strana 2 (celkem 16)

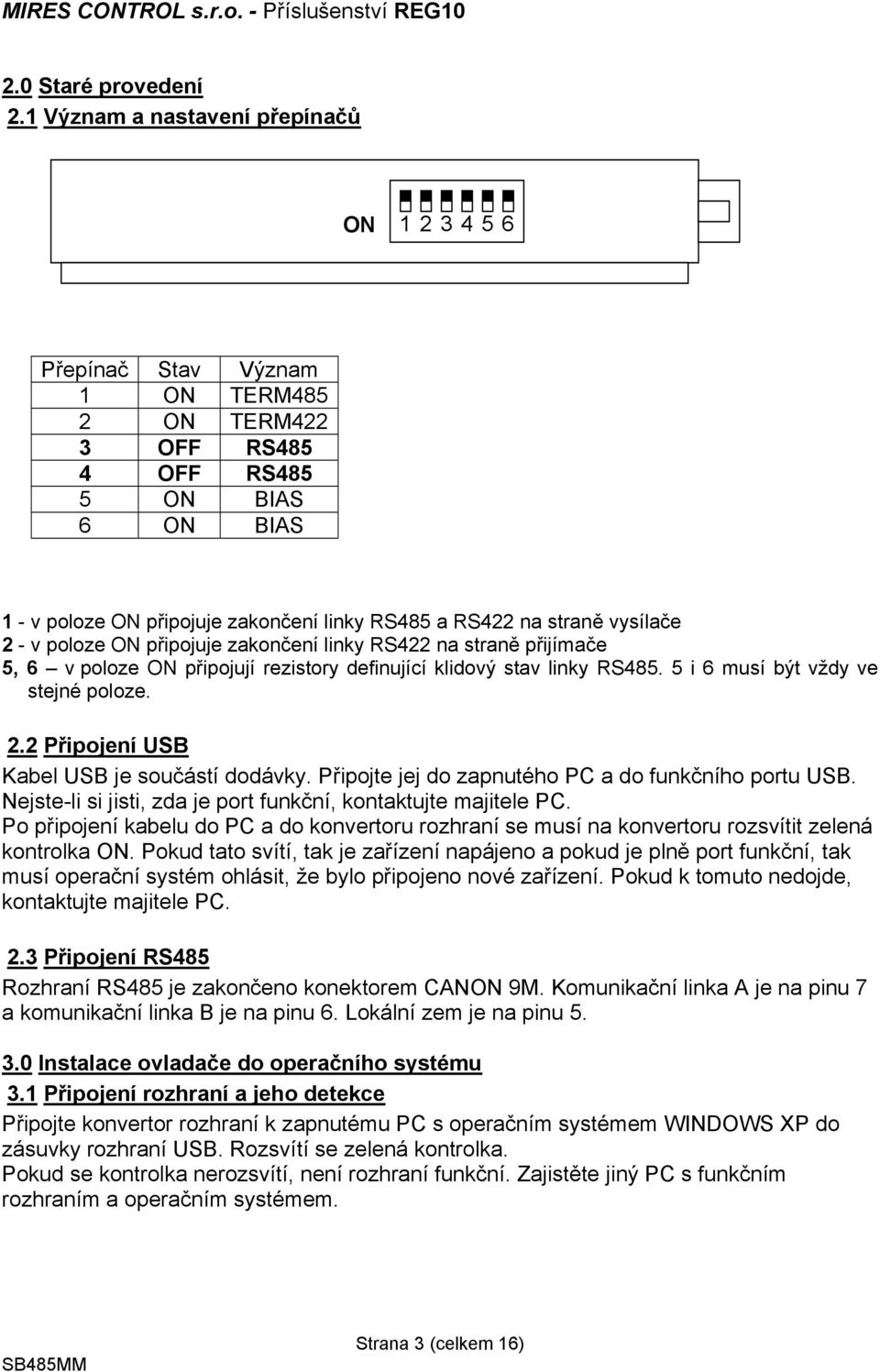

3 2.0 Staré provedení 2.1 Význam a nastavení přepínačů ON Přepínač Stav Význam 1 ON TERM485 2 ON TERM422 3 OFF RS485 4 OFF RS485 5 ON BIAS 6 ON BIAS 1 - v poloze ON připojuje zakončení linky RS485 a RS422 na straně vysílače 2 - v poloze ON připojuje zakončení linky RS422 na straně přijímače 5, 6 v poloze ON připojují rezistory definující klidový stav linky RS i 6 musí být vždy ve stejné poloze. 2.2 Připojení USB Kabel USB je součástí dodávky. Připojte jej do zapnutého PC a do funkčního portu USB. Nejste-li si jisti, zda je port funkční, kontaktujte majitele PC. Po připojení kabelu do PC a do konvertoru rozhraní se musí na konvertoru rozsvítit zelená kontrolka ON. Pokud tato svítí, tak je zařízení napájeno a pokud je plně port funkční, tak musí operační systém ohlásit, že bylo připojeno nové zařízení. Pokud k tomuto nedojde, kontaktujte majitele PC. 2.3 Připojení RS485 Rozhraní RS485 je zakončeno konektorem CANON 9M. Komunikační linka A je na pinu 7 a komunikační linka B je na pinu 6. Lokální zem je na pinu Instalace ovladače do operačního systému 3.1 Připojení rozhraní a jeho detekce Připojte konvertor rozhraní k zapnutému PC s operačním systémem WINDOWS XP do zásuvky rozhraní USB. Rozsvítí se zelená kontrolka. Pokud se kontrolka nerozsvítí, není rozhraní funkční. Zajistěte jiný PC s funkčním rozhraním a operačním systémem. Strana 3 (celkem 16)

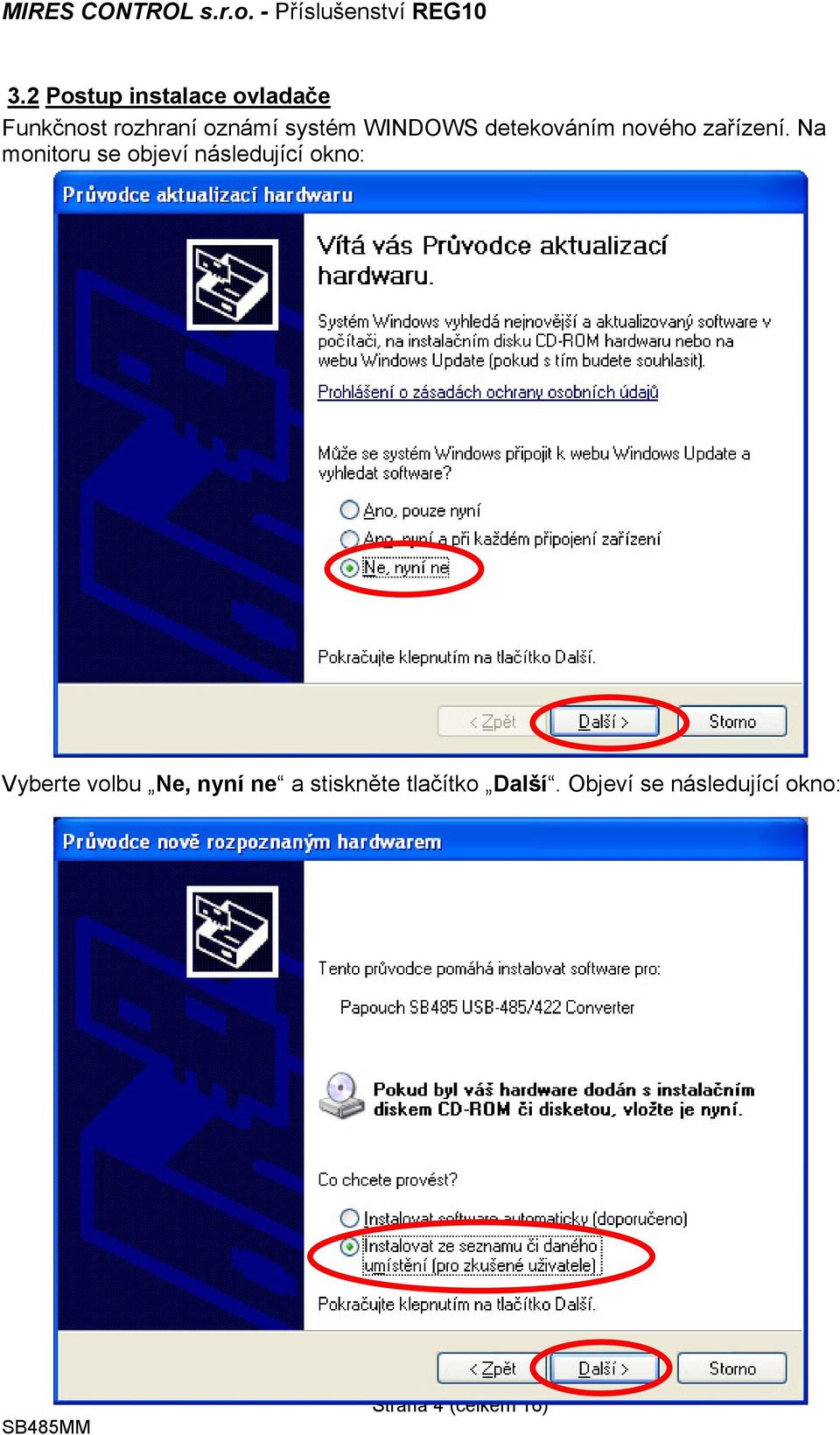

4 3.2 Postup instalace ovladače Funkčnost rozhraní oznámí systém WINDOWS detekováním nového zařízení. Na monitoru se objeví následující okno: Vyberte volbu Ne, nyní ne a stiskněte tlačítko Další. Objeví se následující okno: Strana 4 (celkem 16)

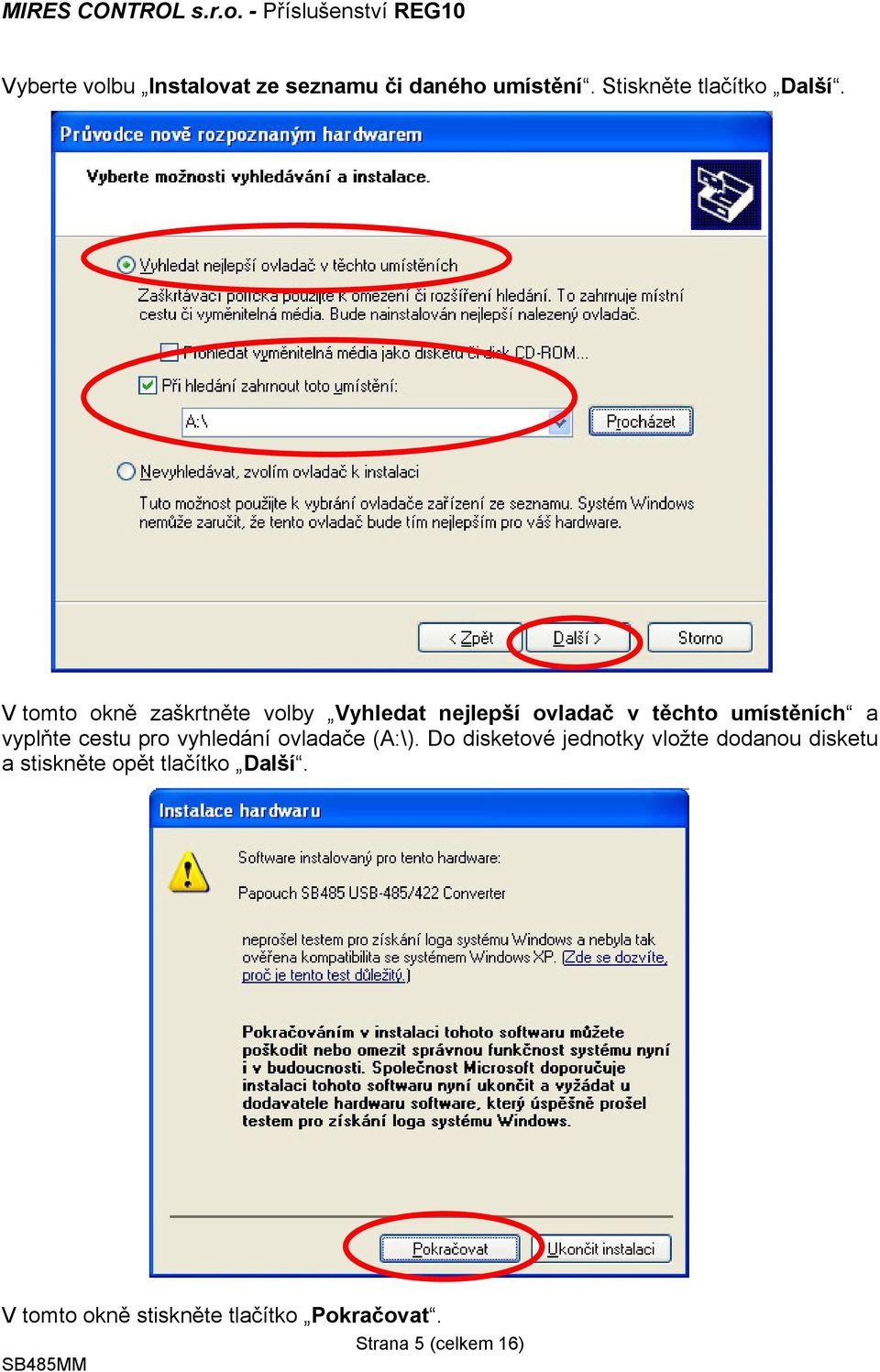

5 Vyberte volbu Instalovat ze seznamu či daného umístění. Stiskněte tlačítko Další. V tomto okně zaškrtněte volby Vyhledat nejlepší ovladač v těchto umístěních a vyplňte cestu pro vyhledání ovladače (A:\). Do disketové jednotky vložte dodanou disketu a stiskněte opět tlačítko Další. V tomto okně stiskněte tlačítko Pokračovat. Strana 5 (celkem 16)

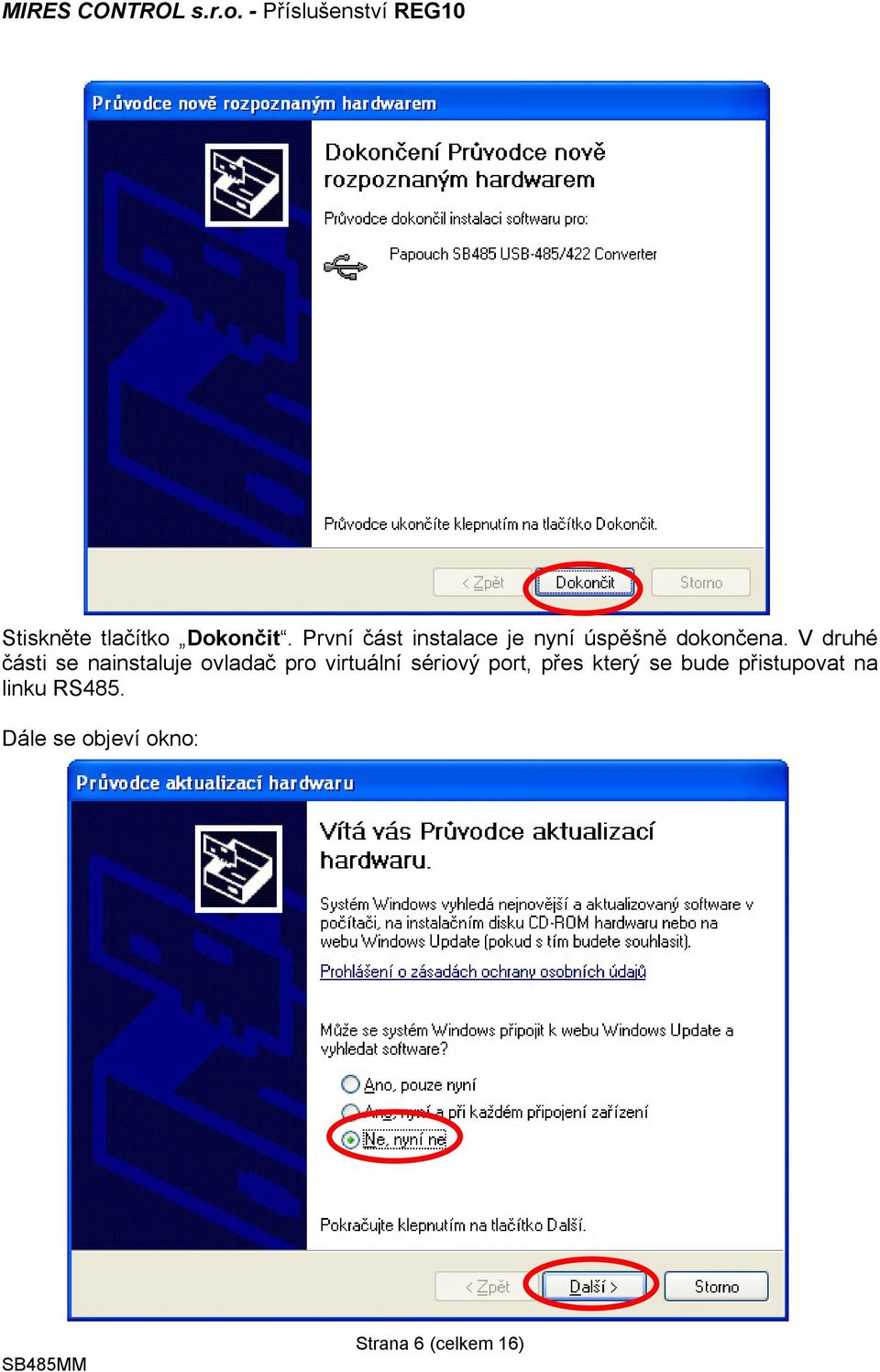

6 Stiskněte tlačítko Dokončit. První část instalace je nyní úspěšně dokončena. V druhé části se nainstaluje ovladač pro virtuální sériový port, přes který se bude přistupovat na linku RS485. Dále se objeví okno: Strana 6 (celkem 16)

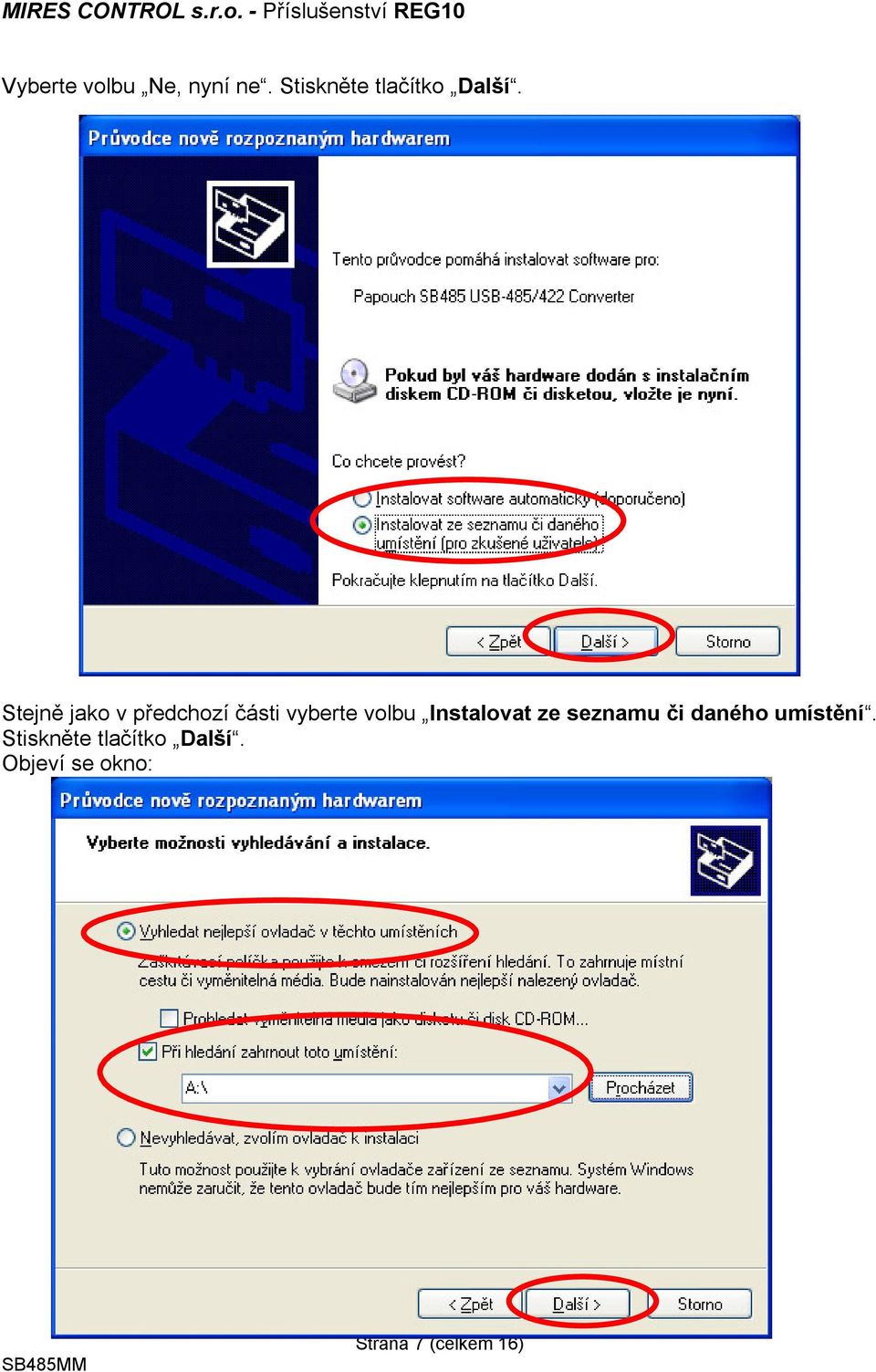

7 Vyberte volbu Ne, nyní ne. Stiskněte tlačítko Další. Stejně jako v předchozí části vyberte volbu Instalovat ze seznamu či daného umístění. Stiskněte tlačítko Další. Objeví se okno: Strana 7 (celkem 16)

8 V okně pro výběr ovladače (driveru) zaškrtněte volby Vyhledat nejlepší ovladač v těchto umístěních a vyplňte cestu pro vyhledání ovladače (A:\). Do disketové jednotky vložte dodanou disketu a stiskněte opět tlačítko Další. V dialogu stiskněte tlačítko Pokračovat. A dále stiskněte tlačítko Dokončit. V tuto chvíli je instalace ovladačů pro převodník SB485 i virtuální sériový port úspěšně dokončena. Strana 8 (celkem 16)

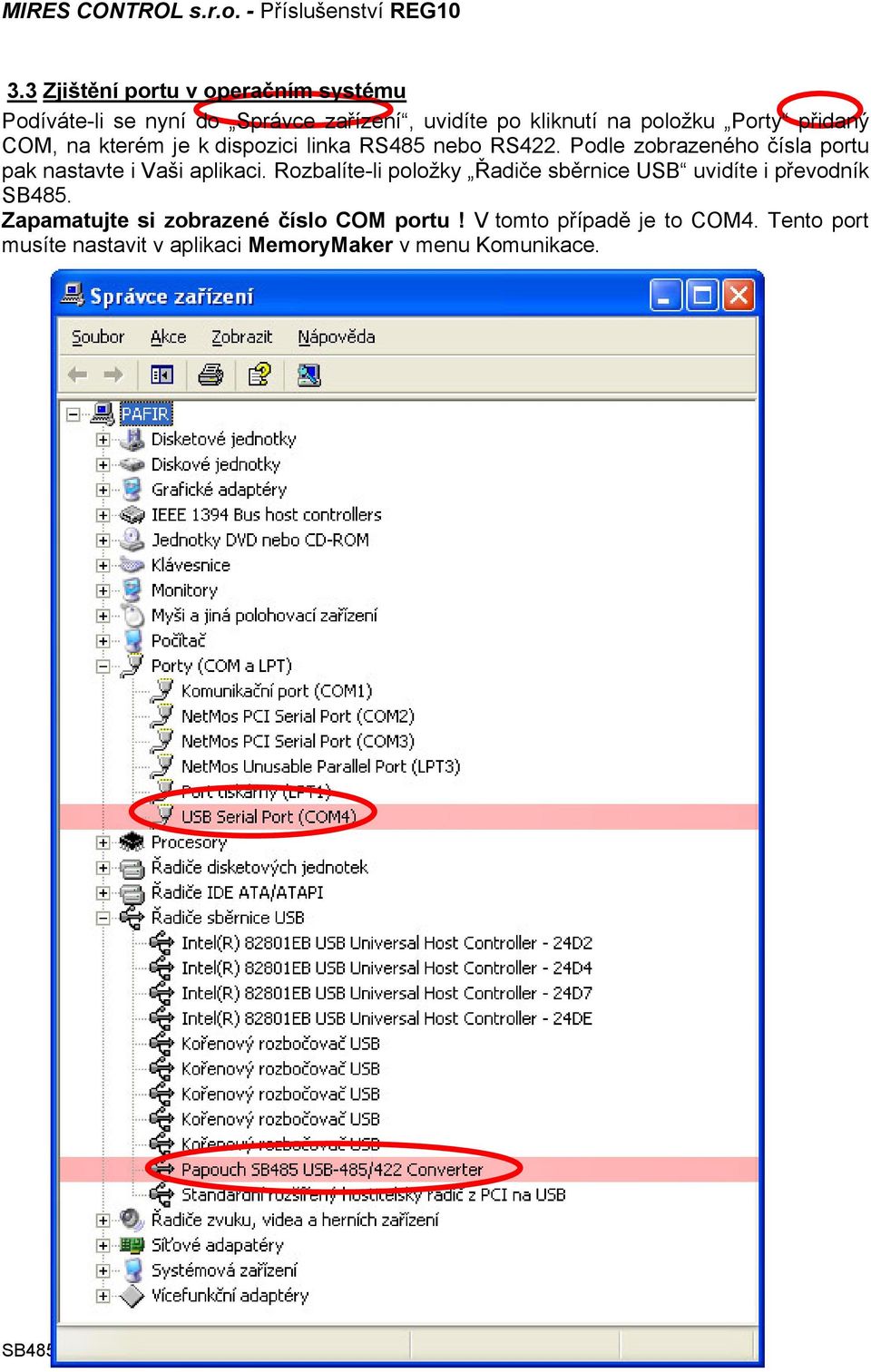

9 3.3 Zjištění portu v operačním systému Podíváte-li se nyní do Správce zařízení, uvidíte po kliknutí na položku Porty přidaný COM, na kterém je k dispozici linka RS485 nebo RS422. Podle zobrazeného čísla portu pak nastavte i Vaši aplikaci. Rozbalíte-li položky Řadiče sběrnice USB uvidíte i převodník SB485. Zapamatujte si zobrazené číslo COM portu! V tomto případě je to COM4. Tento port musíte nastavit v aplikaci MemoryMaker v menu Komunikace. Strana 9 (celkem 16)

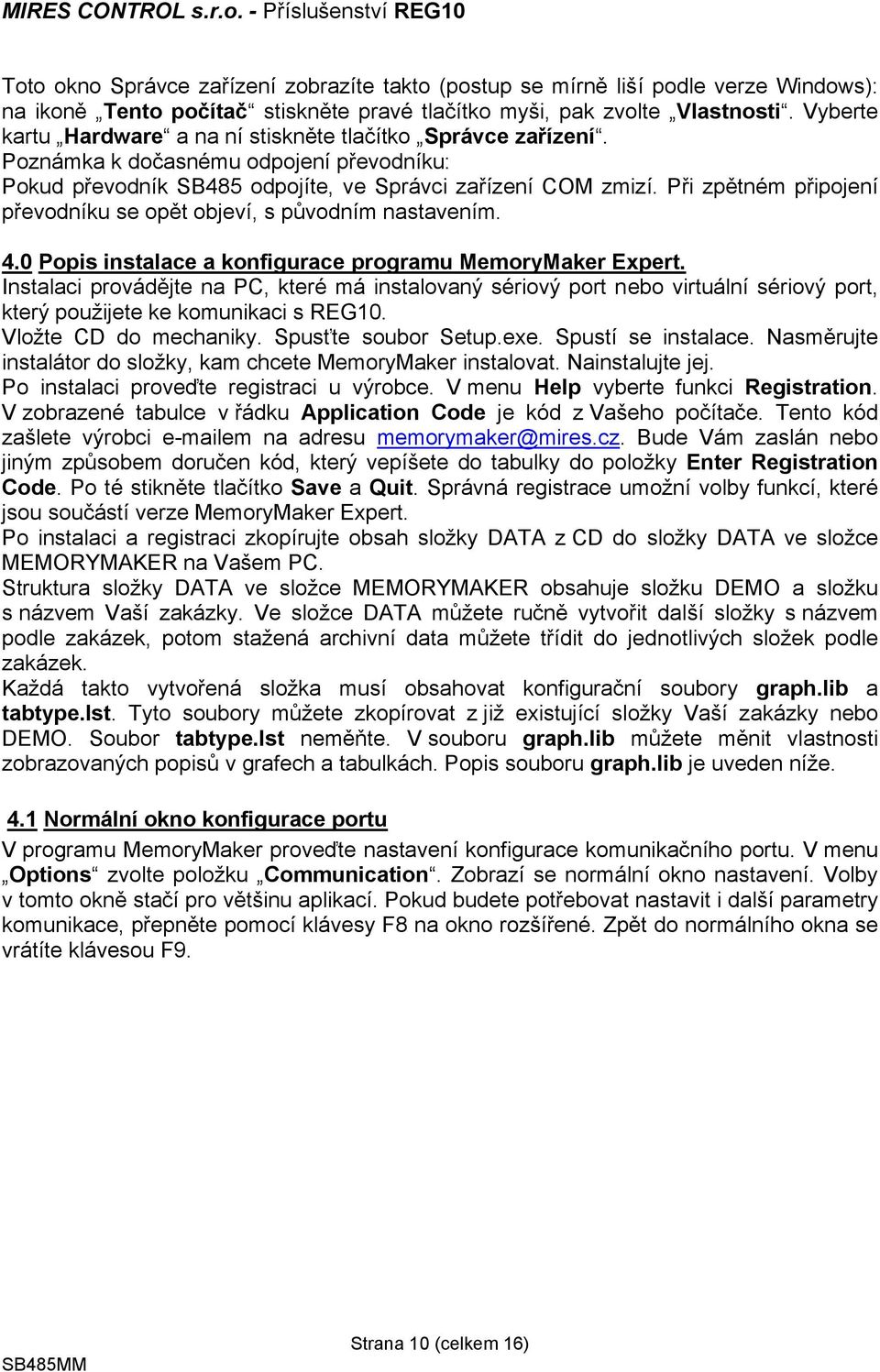

10 Toto okno Správce zařízení zobrazíte takto (postup se mírně liší podle verze Windows): na ikoně Tento počítač stiskněte pravé tlačítko myši, pak zvolte Vlastnosti. Vyberte kartu Hardware a na ní stiskněte tlačítko Správce zařízení. Poznámka k dočasnému odpojení převodníku: Pokud převodník SB485 odpojíte, ve Správci zařízení COM zmizí. Při zpětném připojení převodníku se opět objeví, s původním nastavením. 4.0 Popis instalace a konfigurace programu MemoryMaker Expert. Instalaci provádějte na PC, které má instalovaný sériový port nebo virtuální sériový port, který použijete ke komunikaci s REG10. Vložte CD do mechaniky. Spusťte soubor Setup.exe. Spustí se instalace. Nasměrujte instalátor do složky, kam chcete MemoryMaker instalovat. Nainstalujte jej. Po instalaci proveďte registraci u výrobce. V menu Help vyberte funkci Registration. V zobrazené tabulce v řádku Application Code je kód z Vašeho počítače. Tento kód zašlete výrobci em na adresu memorymaker@mires.cz. Bude Vám zaslán nebo jiným způsobem doručen kód, který vepíšete do tabulky do položky Enter Registration Code. Po té stikněte tlačítko Save a Quit. Správná registrace umožní volby funkcí, které jsou součástí verze MemoryMaker Expert. Po instalaci a registraci zkopírujte obsah složky DATA z CD do složky DATA ve složce MEMORYMAKER na Vašem PC. Struktura složky DATA ve složce MEMORYMAKER obsahuje složku DEMO a složku s názvem Vaší zakázky. Ve složce DATA můžete ručně vytvořit další složky s názvem podle zakázek, potom stažená archivní data můžete třídit do jednotlivých složek podle zakázek. Každá takto vytvořená složka musí obsahovat konfigurační soubory graph.lib a tabtype.lst. Tyto soubory můžete zkopírovat z již existující složky Vaší zakázky nebo DEMO. Soubor tabtype.lst neměňte. V souboru graph.lib můžete měnit vlastnosti zobrazovaných popisů v grafech a tabulkách. Popis souboru graph.lib je uveden níže. 4.1 Normální okno konfigurace portu V programu MemoryMaker proveďte nastavení konfigurace komunikačního portu. V menu Options zvolte položku Communication. Zobrazí se normální okno nastavení. Volby v tomto okně stačí pro většinu aplikací. Pokud budete potřebovat nastavit i další parametry komunikace, přepněte pomocí klávesy F8 na okno rozšířené. Zpět do normálního okna se vrátíte klávesou F9. Strana 10 (celkem 16)

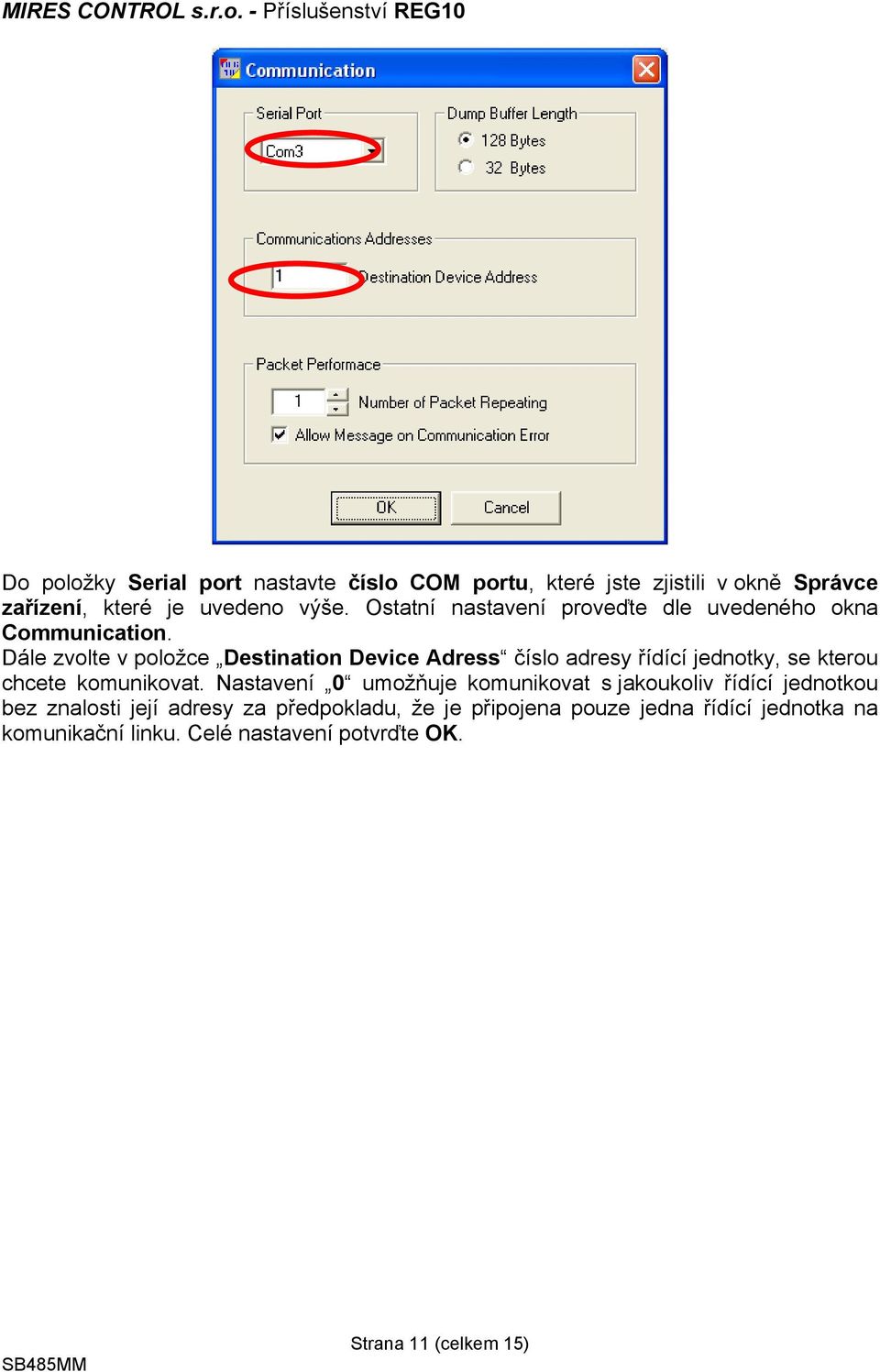

11 Do položky Serial port nastavte číslo COM portu, které jste zjistili v okně Správce zařízení, které je uvedeno výše. Ostatní nastavení proveďte dle uvedeného okna Communication. Dále zvolte v položce Destination Device Adress číslo adresy řídící jednotky, se kterou chcete komunikovat. Nastavení 0 umožňuje komunikovat s jakoukoliv řídící jednotkou bez znalosti její adresy za předpokladu, že je připojena pouze jedna řídící jednotka na komunikační linku. Celé nastavení potvrďte OK. Strana 11 (celkem 15)

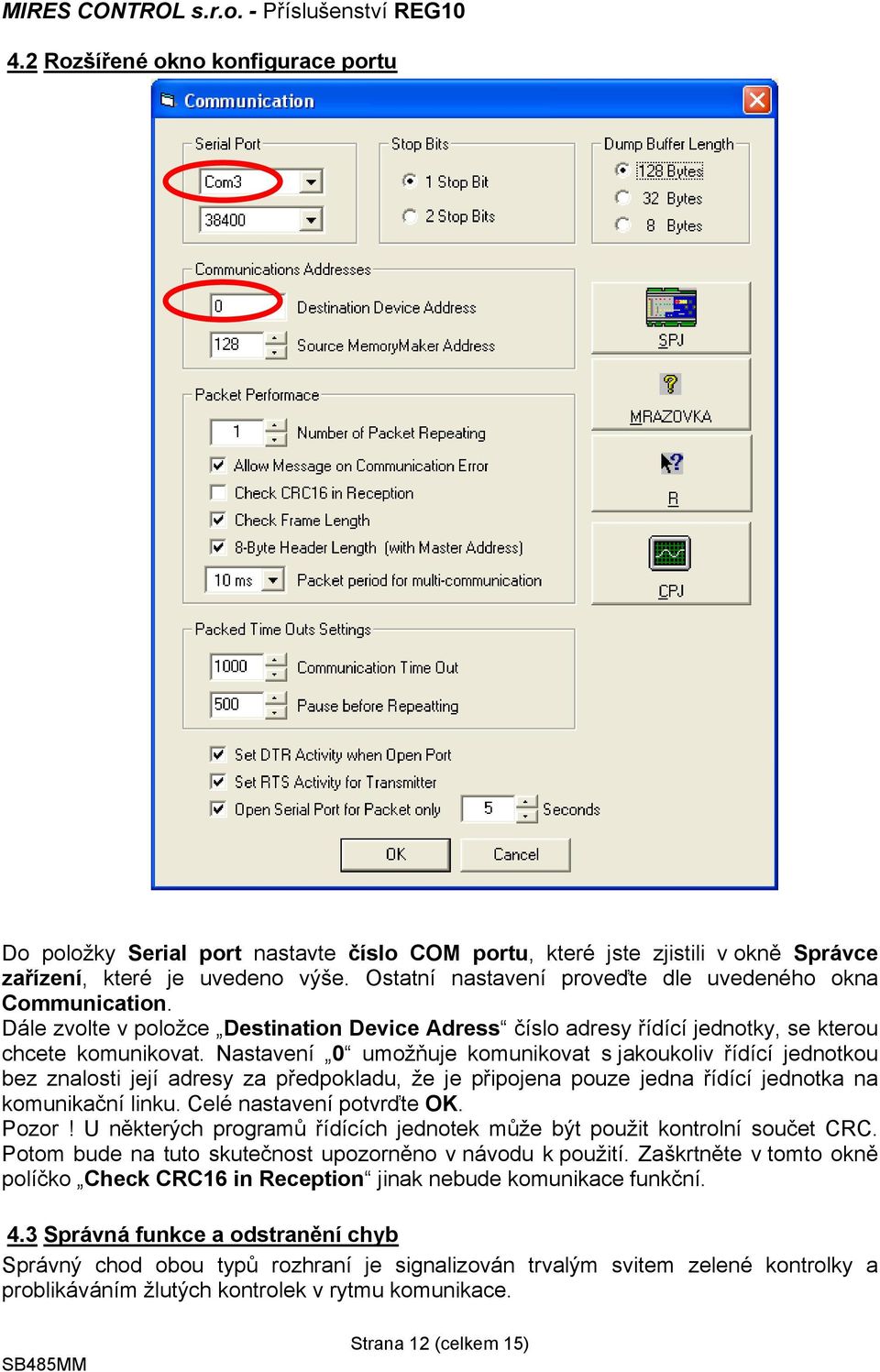

12 4.2 Rozšířené okno konfigurace portu Do položky Serial port nastavte číslo COM portu, které jste zjistili v okně Správce zařízení, které je uvedeno výše. Ostatní nastavení proveďte dle uvedeného okna Communication. Dále zvolte v položce Destination Device Adress číslo adresy řídící jednotky, se kterou chcete komunikovat. Nastavení 0 umožňuje komunikovat s jakoukoliv řídící jednotkou bez znalosti její adresy za předpokladu, že je připojena pouze jedna řídící jednotka na komunikační linku. Celé nastavení potvrďte OK. Pozor! U některých programů řídících jednotek může být použit kontrolní součet CRC. Potom bude na tuto skutečnost upozorněno v návodu k použití. Zaškrtněte v tomto okně políčko Check CRC16 in Reception jinak nebude komunikace funkční. 4.3 Správná funkce a odstranění chyb Správný chod obou typů rozhraní je signalizován trvalým svitem zelené kontrolky a problikáváním žlutých kontrolek v rytmu komunikace. Strana 12 (celkem 15)

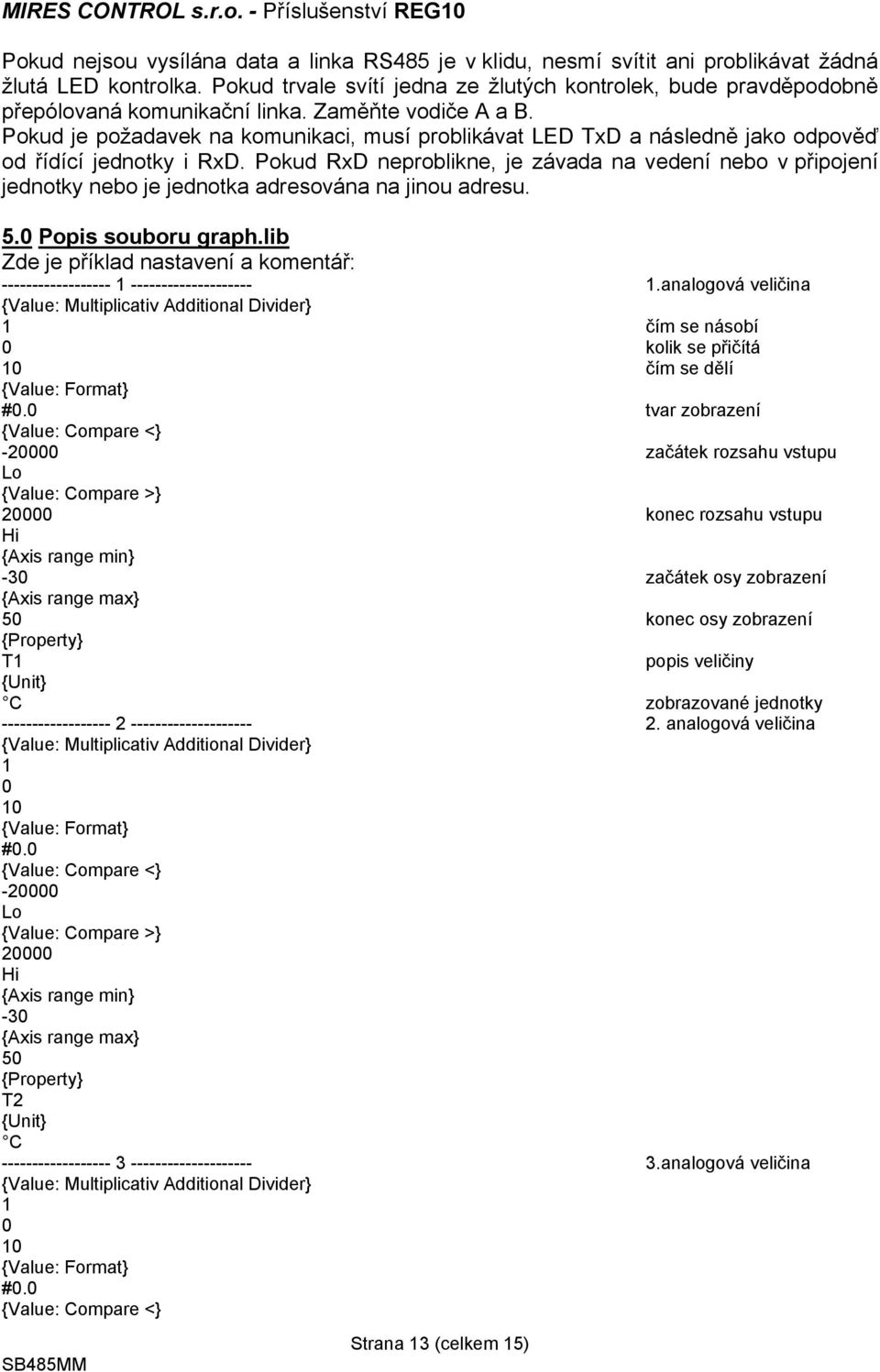

13 Pokud nejsou vysílána data a linka RS485 je v klidu, nesmí svítit ani problikávat žádná žlutá LED kontrolka. Pokud trvale svítí jedna ze žlutých kontrolek, bude pravděpodobně přepólovaná komunikační linka. Zaměňte vodiče A a B. Pokud je požadavek na komunikaci, musí problikávat LED TxD a následně jako odpověď od řídící jednotky i RxD. Pokud RxD neproblikne, je závada na vedení nebo v připojení jednotky nebo je jednotka adresována na jinou adresu. 5.0 Popis souboru graph.lib Zde je příklad nastavení a komentář: analogová veličina {Value: Multiplicativ Additional Divider} 1 čím se násobí 0 kolik se přičítá 10 čím se dělí {Value: Format} #0.0 tvar zobrazení {Value: Compare <} začátek rozsahu vstupu Lo {Value: Compare >} konec rozsahu vstupu Hi {Axis range min} -30 začátek osy zobrazení {Axis range max} 50 konec osy zobrazení {Property} T1 popis veličiny {Unit} C zobrazované jednotky analogová veličina {Value: Multiplicativ Additional Divider} {Value: Format} #0.0 {Value: Compare <} Lo {Value: Compare >} Hi {Axis range min} -30 {Axis range max} 50 {Property} T2 {Unit} C analogová veličina {Value: Multiplicativ Additional Divider} {Value: Format} #0.0 {Value: Compare <} Strana 13 (celkem 15)

14 Lo {Value: Compare >} Hi {Axis range min} 0 {Axis range max} 100 {Property} Klapka {Unit} % analogová veličina {Value: Multiplicativ Additional Divider} {Value: Format} #0.0 {Value: Compare <} Lo {Value: Compare >} Hi {Axis range min} 0 {Axis range max} 100 {Property} Ventilátor {Unit} % Outputs description Výstupy a poruchy {V01} Servo otvírá Povel servo otvírá {V02} Servo zavírá Povel servo zavírá {V03} Výstup 3 Konfigurovatelný výstup 3 {V04} Výstup 4 Konfigurovatelný výstup 4 {V05} LedUser NIC Nepoužito {V06} Výstup 5 NIC Nepoužíto {V07} Změnová data Signalizace změnových dat {V08} Reset Signalizace resetu jednotky {S01} Porucha 1 Porucha 1 z TCX {S02} Porucha 2 Porucha 2 z TCX {S03} Porucha 3 Porucha 3 z TCX {S04} Porucha 4 Porucha 4 z TCX {S05} NIC Nepoužito {S06} NIC Nepoužito {S07} NIC Nepoužito {S08} NIC Nepoužito V poli analogových veličin je uvedeno čím se násobí, kolik se přičítá a čím se dělí. V příkladu se měří analogové hodnoty teplot na desetiny a ukládají se tyto hodnoty v násobku deseti. To znamená, že změřená hodnota teploty 24,3 C je ve skutečnosti v záznamníku uložena jako hodnota 243. Potom tedy v konfiguračním souboru bude násobitel 1, přičtená hodnota 0 a dělitel 10 a výsledná hodnota v grafu bude 24,3 C. Tvar zobrazení udává počet zobrazených desetinných míst. Strana 14 (celkem 15)

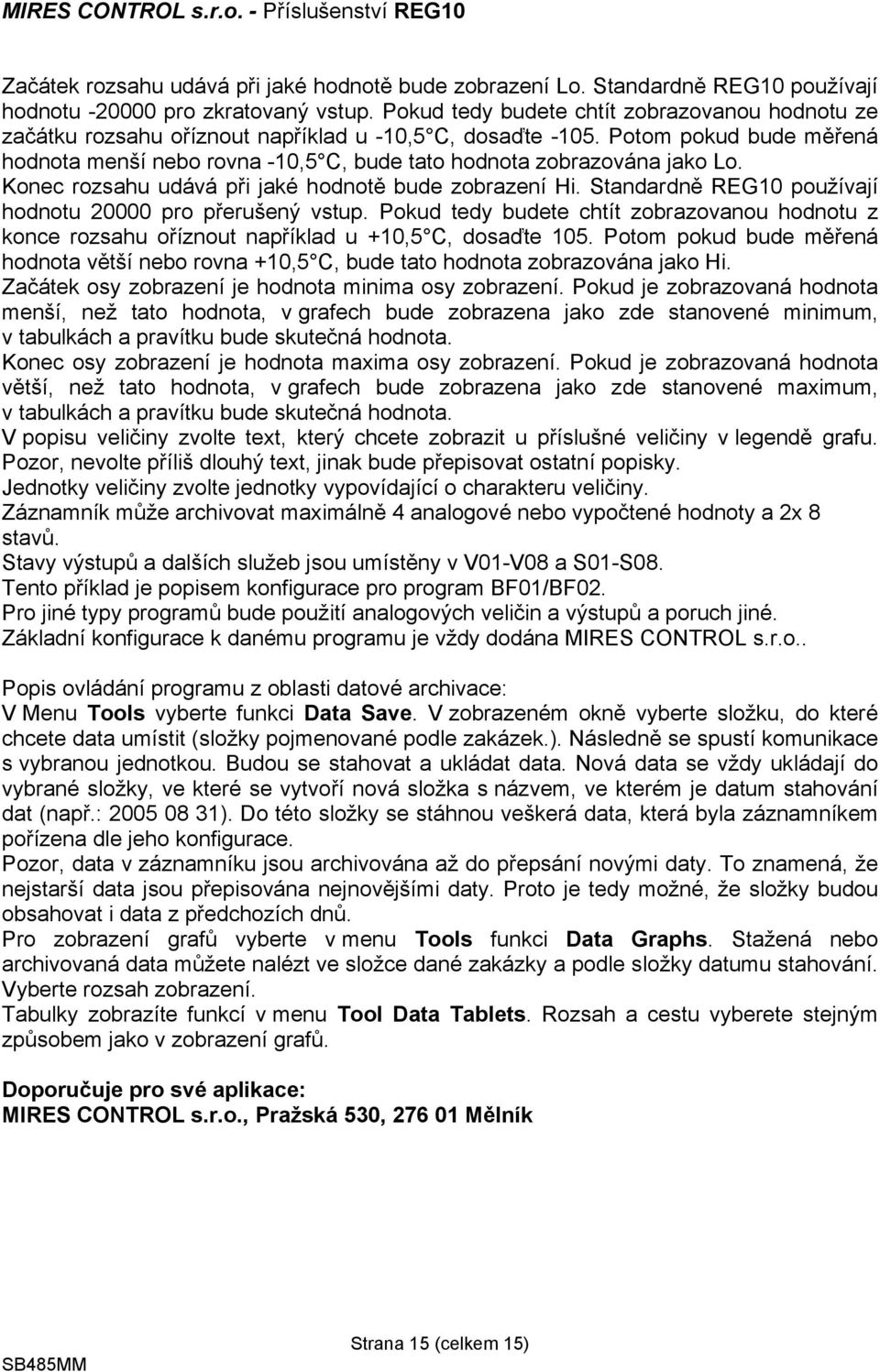

15 Začátek rozsahu udává při jaké hodnotě bude zobrazení Lo. Standardně REG10 používají hodnotu pro zkratovaný vstup. Pokud tedy budete chtít zobrazovanou hodnotu ze začátku rozsahu oříznout například u -10,5 C, dosaďte Potom pokud bude měřená hodnota menší nebo rovna -10,5 C, bude tato hodnota zobrazována jako Lo. Konec rozsahu udává při jaké hodnotě bude zobrazení Hi. Standardně REG10 používají hodnotu pro přerušený vstup. Pokud tedy budete chtít zobrazovanou hodnotu z konce rozsahu oříznout například u +10,5 C, dosaďte 105. Potom pokud bude měřená hodnota větší nebo rovna +10,5 C, bude tato hodnota zobrazována jako Hi. Začátek osy zobrazení je hodnota minima osy zobrazení. Pokud je zobrazovaná hodnota menší, než tato hodnota, v grafech bude zobrazena jako zde stanovené minimum, v tabulkách a pravítku bude skutečná hodnota. Konec osy zobrazení je hodnota maxima osy zobrazení. Pokud je zobrazovaná hodnota větší, než tato hodnota, v grafech bude zobrazena jako zde stanovené maximum, v tabulkách a pravítku bude skutečná hodnota. V popisu veličiny zvolte text, který chcete zobrazit u příslušné veličiny v legendě grafu. Pozor, nevolte příliš dlouhý text, jinak bude přepisovat ostatní popisky. Jednotky veličiny zvolte jednotky vypovídající o charakteru veličiny. Záznamník může archivovat maximálně 4 analogové nebo vypočtené hodnoty a 2x 8 stavů. Stavy výstupů a dalších služeb jsou umístěny v V01-V08 a S01-S08. Tento příklad je popisem konfigurace pro program BF01/BF02. Pro jiné typy programů bude použití analogových veličin a výstupů a poruch jiné. Základní konfigurace k danému programu je vždy dodána MIRES CONTROL s.r.o.. Popis ovládání programu z oblasti datové archivace: V Menu Tools vyberte funkci Data Save. V zobrazeném okně vyberte složku, do které chcete data umístit (složky pojmenované podle zakázek.). Následně se spustí komunikace s vybranou jednotkou. Budou se stahovat a ukládat data. Nová data se vždy ukládají do vybrané složky, ve které se vytvoří nová složka s názvem, ve kterém je datum stahování dat (např.: ). Do této složky se stáhnou veškerá data, která byla záznamníkem pořízena dle jeho konfigurace. Pozor, data v záznamníku jsou archivována až do přepsání novými daty. To znamená, že nejstarší data jsou přepisována nejnovějšími daty. Proto je tedy možné, že složky budou obsahovat i data z předchozích dnů. Pro zobrazení grafů vyberte v menu Tools funkci Data Graphs. Stažená nebo archivovaná data můžete nalézt ve složce dané zakázky a podle složky datumu stahování. Vyberte rozsah zobrazení. Tabulky zobrazíte funkcí v menu Tool Data Tablets. Rozsah a cestu vyberete stejným způsobem jako v zobrazení grafů. Doporučuje pro své aplikace: MIRES CONTROL s.r.o., Pražská 530, Mělník Strana 15 (celkem 15)
