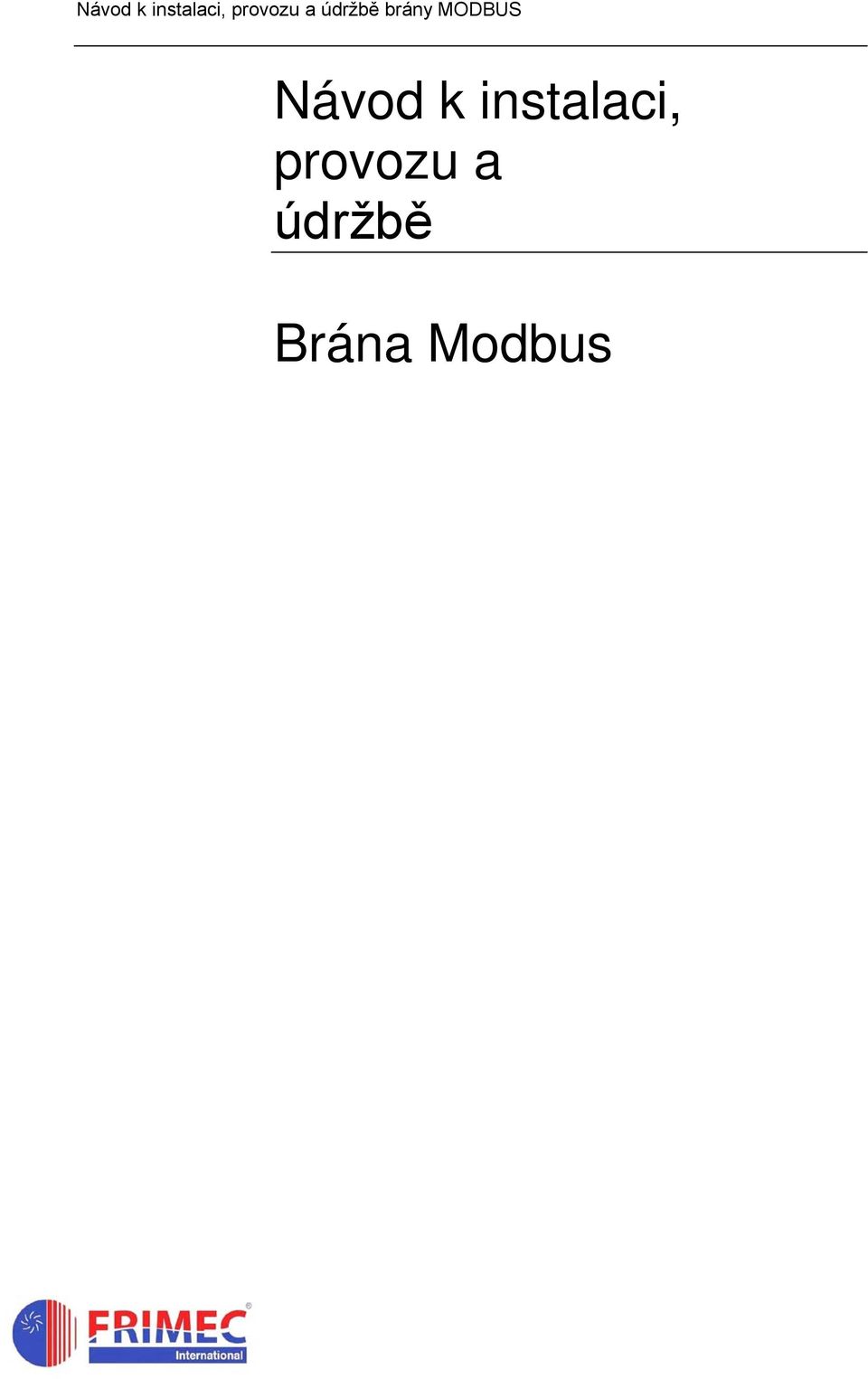

1 Návod k instalaci, provozu a údržbě Brána Modbus

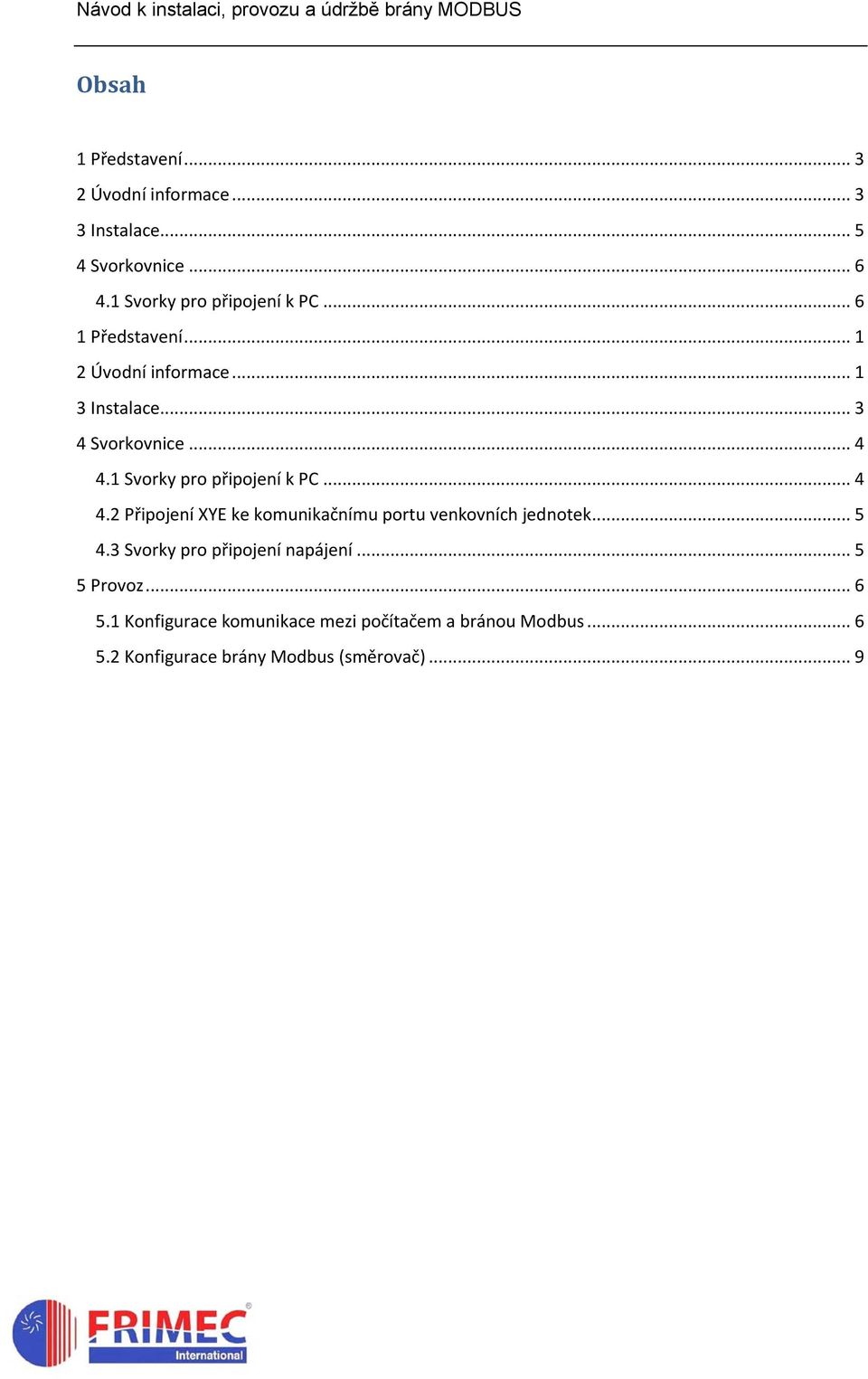

2 Obsah 1 Představení Úvodní informace Instalace Svorkovnice Svorky pro připojení k PC Představení Úvodní informace Instalace Svorkovnice Svorky pro připojení k PC Připojení XYE ke komunikačnímu portu venkovních jednotek Svorky pro připojení napájení Provoz Konfigurace komunikace mezi počítačem a bránou Modbus Konfigurace brány Modbus (směrovač)... 9

.. 4 4.2 Připojení XYE ke komunikačnímu portu venkovních jednotek... 5 4.3 Svorky pro připojení napájení.

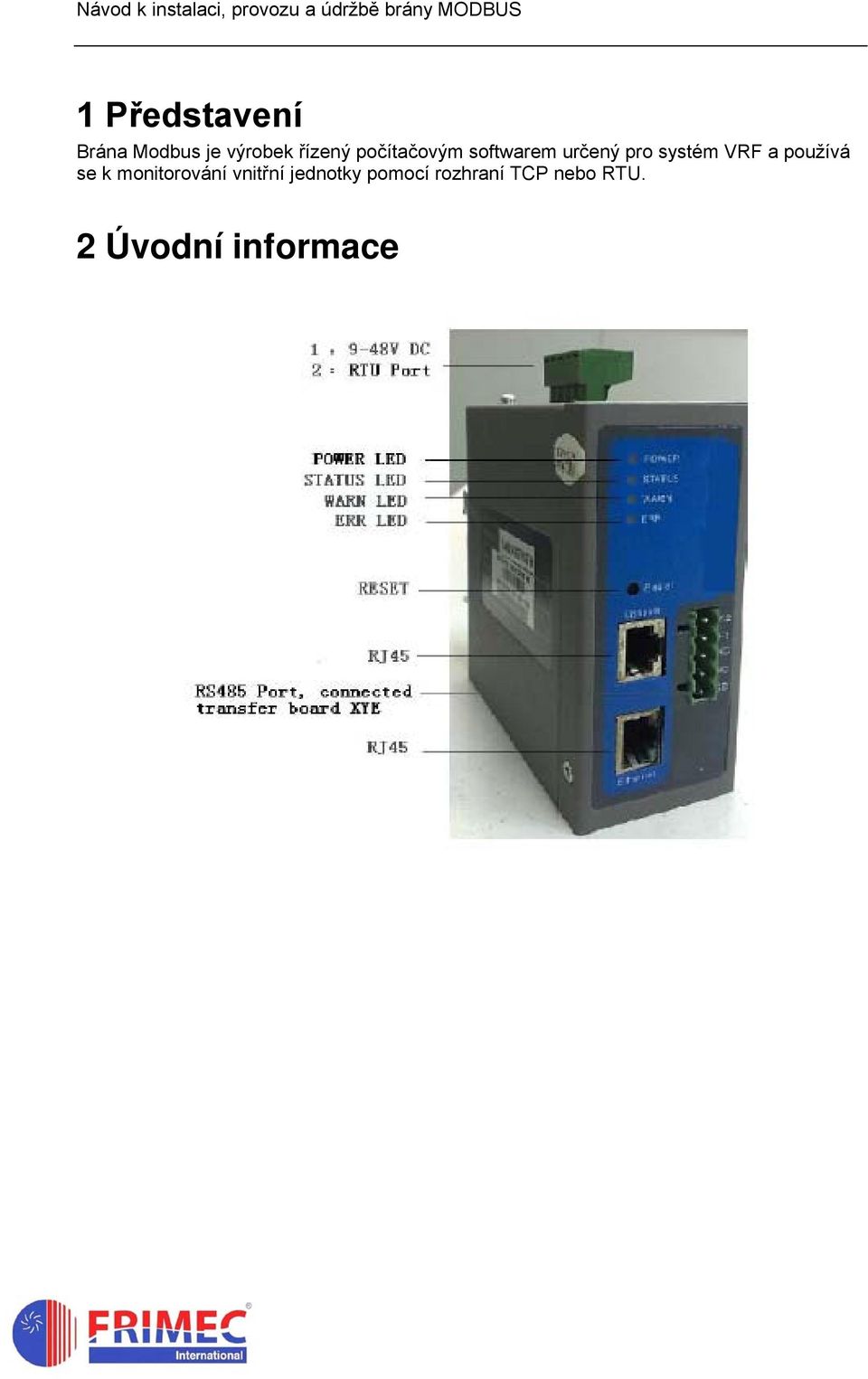

3 1 Představení Brána Modbus je výrobek řízený počítačovým softwarem určený pro systém VRF a používá se k monitorování vnitřní jednotky pomocí rozhraní TCP nebo RTU. 2 Úvodní informace

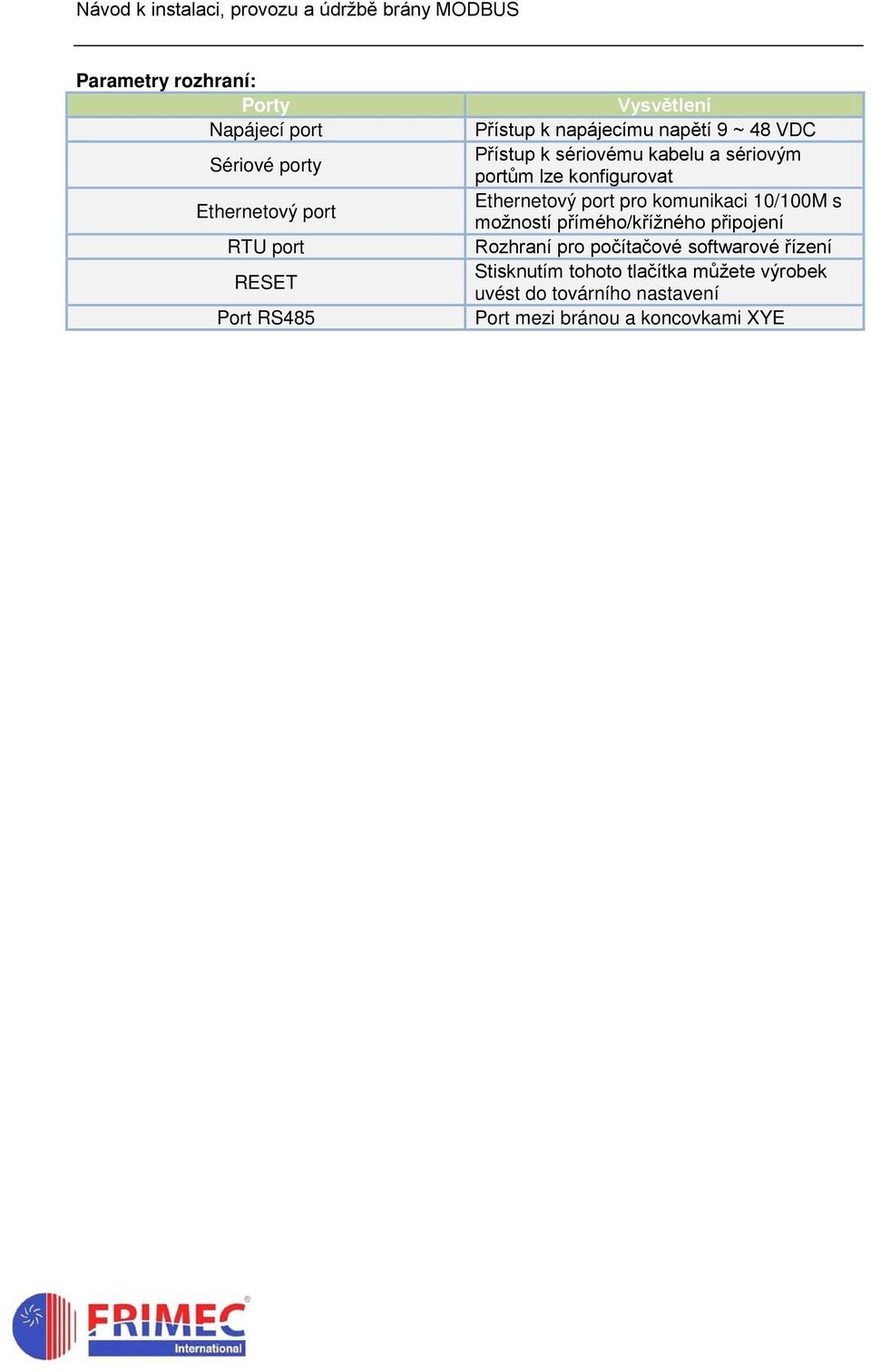

4 Parametry rozhraní: Porty Napájecí port Sériové porty Ethernetový port RTU port RESET Port RS485 Vysvětlení Přístup k napájecímu napětí 9 ~ 48 VDC Přístup k sériovému kabelu a sériovým portům lze konfigurovat Ethernetový port pro komunikaci 10/100M s možností přímého/křížného připojení Rozhraní pro počítačové softwarové řízení Stisknutím tohoto tlačítka můžete výrobek uvést do továrního nastavení Port mezi bránou a koncovkami XYE

Ethernetový port pro komunikaci 10/100M s možností přímého/křížného připojení Rozhraní pro počítačové

5 3 Instalace Instalace se provádí pomocí kolejnice brány Modbus (viz obrázek vlevo). Kolejnici nasaďte na vodicí kolejnici, jak je znázorněno na obrázku vpravo. Potom můžete bránu Modbus posunovat po vodicí kolejnici.

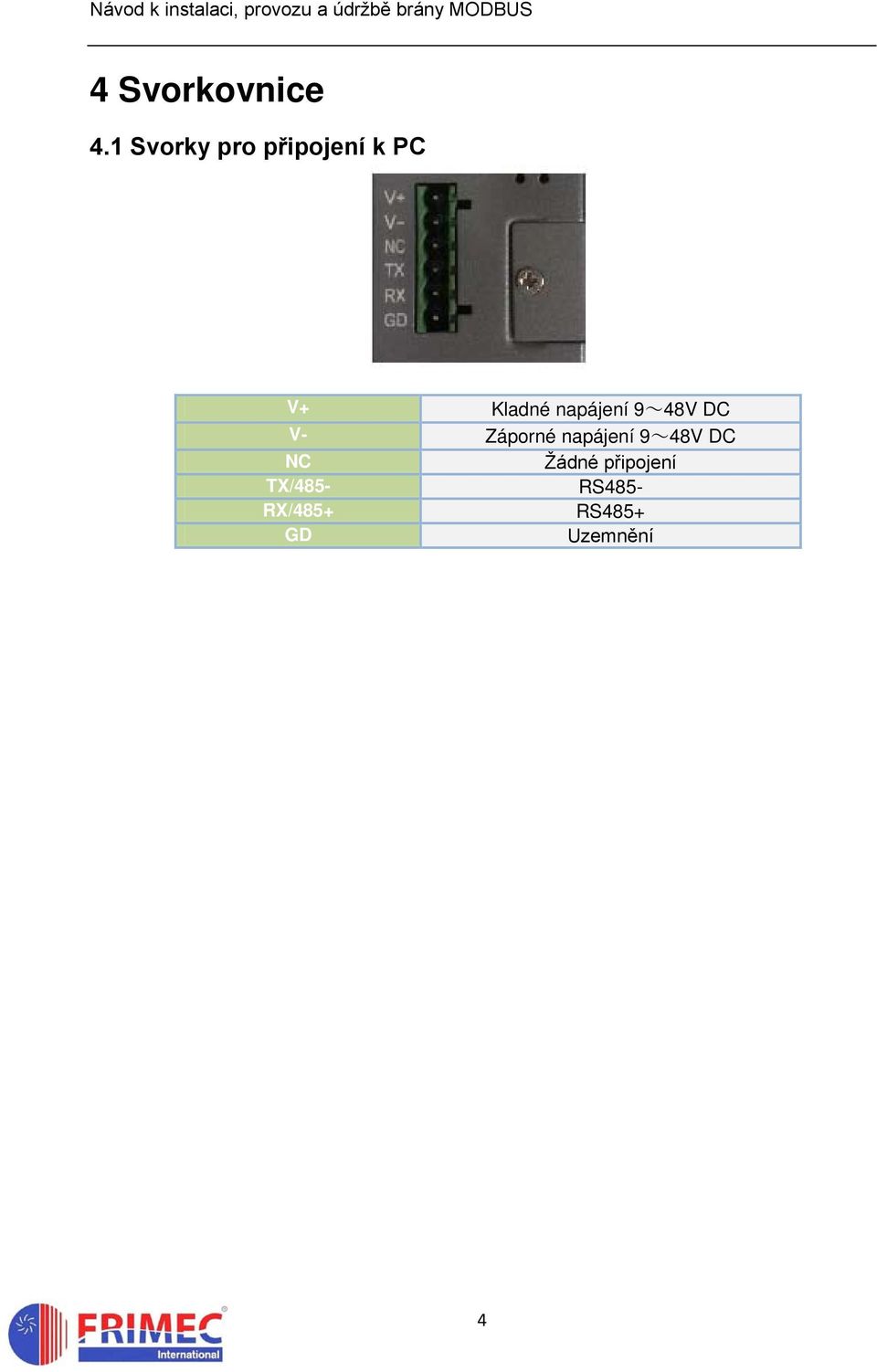

6 4 Svorkovnice 4.1 Svorky pro připojení k PC V+ Kladné napájení 9~48V DC V- Záporné napájení 9~48V DC NC Žádné připojení TX/485- RS485- RX/485+ RS485+ GD Uzemnění

7 1 Představení Brána Modbus je výrobek řízený počítačovým softwarem určený pro systém VRF a používá se k monitorování vnitřní jednotky pomocí rozhraní TCP nebo RTU. 2 Úvodní informace 1

8 Parametry rozhraní: Porty Napájecí port Sériové porty Ethernetový port RTU port RESET Port RS485 Vysvětlení Přístup k napájecímu napětí 9 ~ 48 VDC Přístup k sériovému kabelu a sériovým portům lze konfigurovat Ethernetový port pro komunikaci 10/100M s možností přímého/křížného připojení Rozhraní pro počítačové softwarové řízení Stisknutím tohoto tlačítka můžete výrobek uvést do továrního nastavení Port mezi bránou a koncovkami XYE 2

9 3 Instalace Instalace se provádí pomocí kolejnice brány Modbus (viz obrázek vlevo). Kolejnici nasaďte na vodicí kolejnici, jak je znázorněno na obrázku vpravo. Potom můžete bránu Modbus posunovat po vodicí kolejnici. 3

10 4 Svorkovnice 4.1 Svorky pro připojení k PC V+ Kladné napájení 9~48V DC V- Záporné napájení 9~48V DC NC Žádné připojení TX/485- RS485- RX/485+ RS485+ GD Uzemnění 4

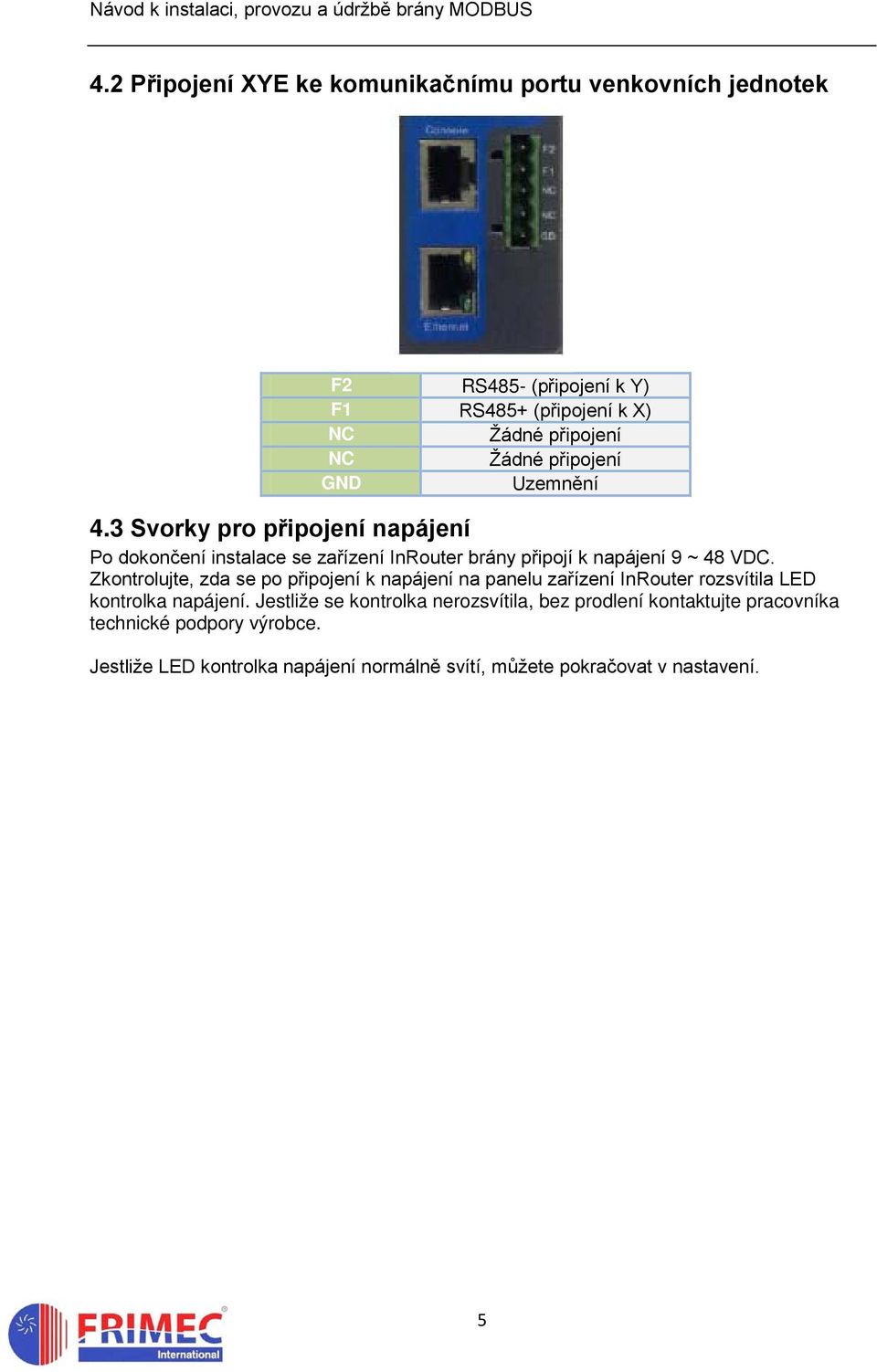

11 4.2 Připojení XYE ke komunikačnímu portu venkovních jednotek F2 RS485- (připojení k Y) F1 RS485+ (připojení k X) NC Žádné připojení NC Žádné připojení GND Uzemnění 4.3 Svorky pro připojení napájení Po dokončení instalace se zařízení InRouter brány připojí k napájení 9 ~ 48 VDC. Zkontrolujte, zda se po připojení k napájení na panelu zařízení InRouter rozsvítila LED kontrolka napájení. Jestliže se kontrolka nerozsvítila, bez prodlení kontaktujte pracovníka technické podpory výrobce. Jestliže LED kontrolka napájení normálně svítí, můžete pokračovat v nastavení. 5

Zkontrolujte, zda se po připojení k napájení na panelu zařízení InRouter rozsvítila LED kontrolka napájení.

12 5 Provoz 5.1 Konfigurace komunikace mezi počítačem a bránou Modbus 1) Otevřete ovládací panely a klepněte dvakrát na ikonu Připojení k síti, abyste vyvolali obrazovku Připojení k síti. 2) Klepněte dvakrát na Připojení k místní síti, abyste vyvolali obrazovku Stav připojení k místní síti : 3) Klepněte na tlačítko Vlastnosti na obrazovce, zobrazí se obrazovka Vlastnosti připojení k místní síti : 6

dvakrát na ikonu Připojení k síti, abyste vyvolali obrazovku Připojení k síti.

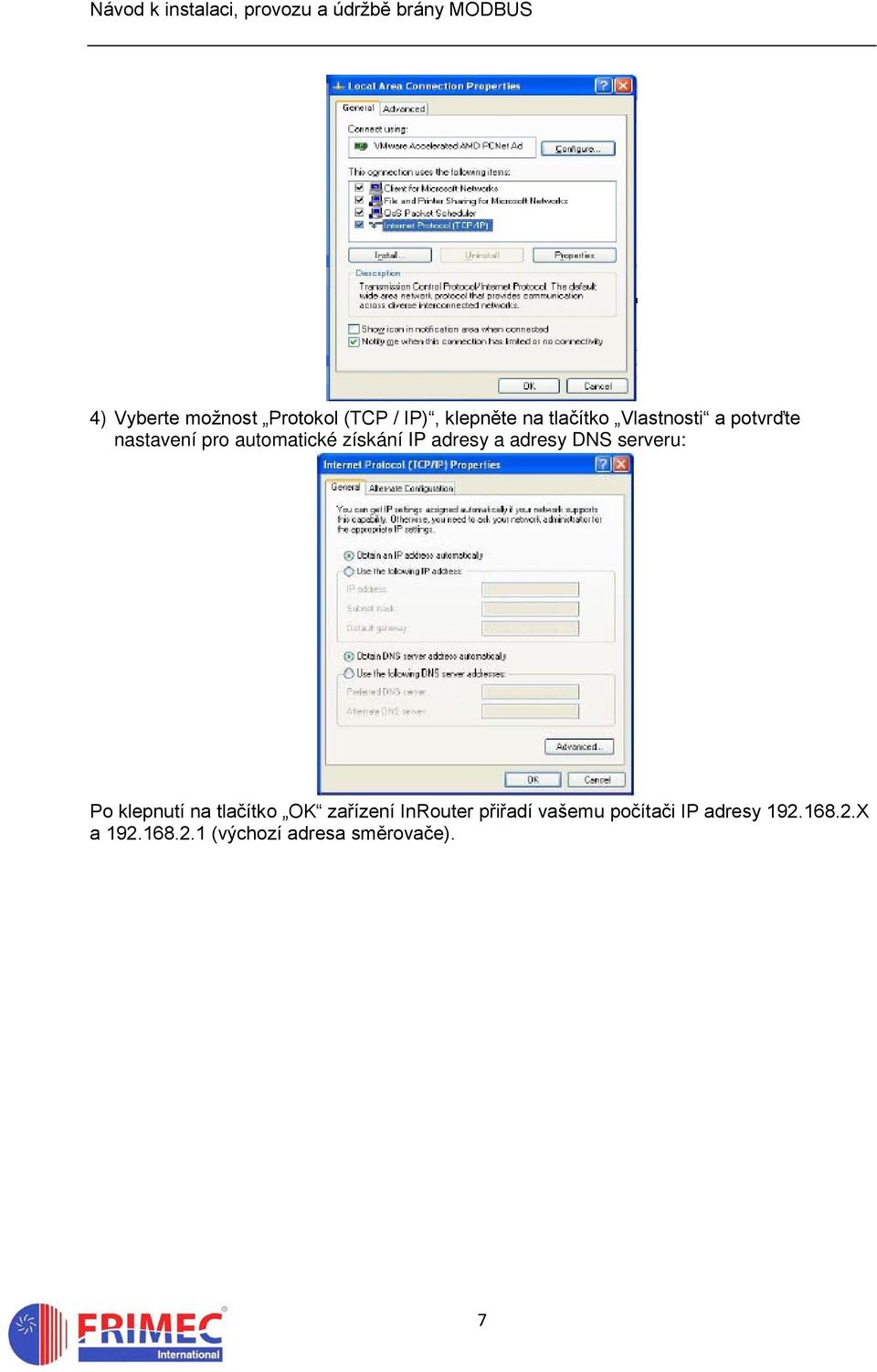

13 4) Vyberte možnost Protokol (TCP / IP), klepněte na tlačítko Vlastnosti a potvrďte nastavení pro automatické získání IP adresy a adresy DNS serveru: Po klepnutí na tlačítko OK zařízení InRouter přiřadí vašemu počítači IP adresy X a (výchozí adresa směrovače). 7

adresy DNS serveru: Po klepnutí na tlačítko OK zařízení InRouter

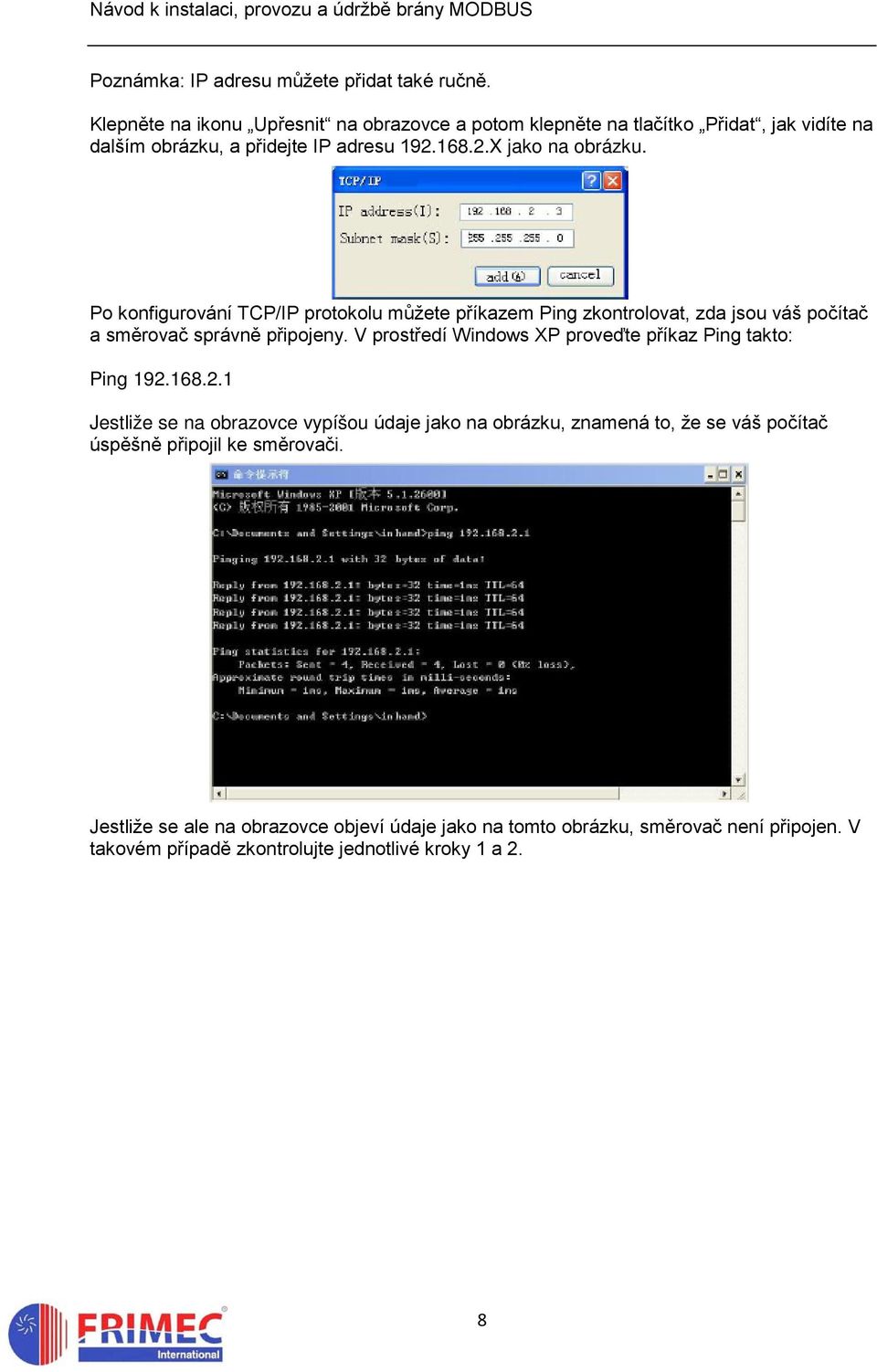

14 Poznámka: IP adresu můžete přidat také ručně. Klepněte na ikonu Upřesnit na obrazovce a potom klepněte na tlačítko Přidat, jak vidíte na dalším obrázku, a přidejte IP adresu X jako na obrázku. Po konfigurování TCP/IP protokolu můžete příkazem Ping zkontrolovat, zda jsou váš počítač a směrovač správně připojeny. V prostředí Windows XP proveďte příkaz Ping takto: Ping Jestliže se na obrazovce vypíšou údaje jako na obrázku, znamená to, že se váš počítač úspěšně připojil ke směrovači. Jestliže se ale na obrazovce objeví údaje jako na tomto obrázku, směrovač není připojen. V takovém případě zkontrolujte jednotlivé kroky 1 a 2. 8

Po konfigurování TCP/IP protokolu můžete příkazem Ping zkontrolovat, zda jsou váš počítač a směrovač správně připojeny.

15 5.2 Konfigurace brány Modbus (směrovač) Po dokončení uvedených kroků můžete přistoupit ke konfigurování směrovače: 1) Otevřete svůj prohlížeč a zadejte do řádku pro zadání adresy IP adresu směrovače, například (výchozí adresa směrovače). Zobrazí se přihlašovací obrazovka, jak je znázorněno na obrázku. Zadejte své uživatelské jméno a heslo (výchozí nastavení je adm/123456) a klepněte na Login (přihlásit se): 9

http://192.168.2.1 (výchozí adresa směrovače).

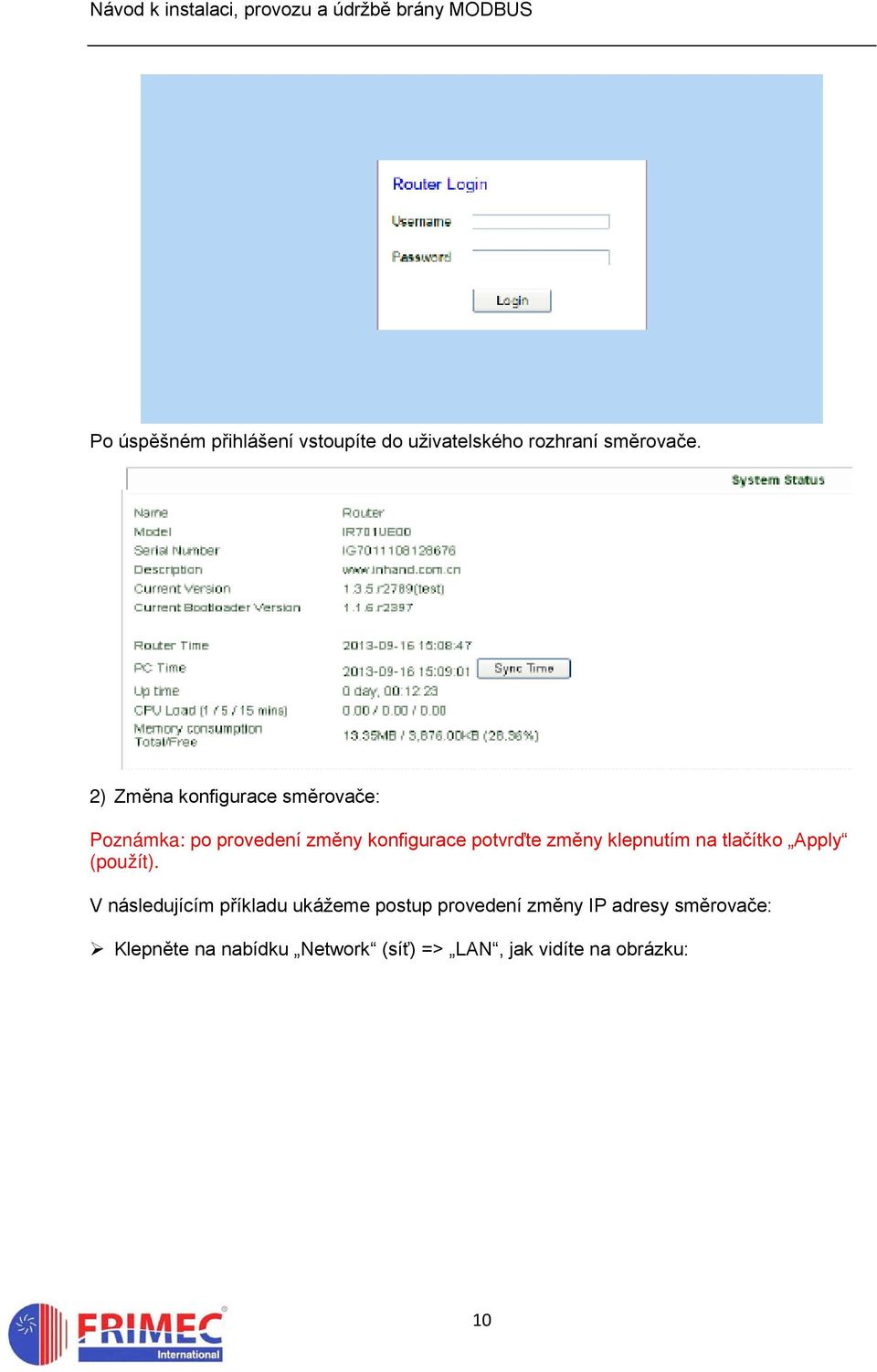

16 Po úspěšném přihlášení vstoupíte do uživatelského rozhraní směrovače. 2) Změna konfigurace směrovače: Poznámka: po provedení změny konfigurace potvrďte změny klepnutím na tlačítko Apply (použít). V následujícím příkladu ukážeme postup provedení změny IP adresy směrovače: Klepněte na nabídku Network (síť) => LAN, jak vidíte na obrázku: 10

změny klepnutím na tlačítko Apply (použít).

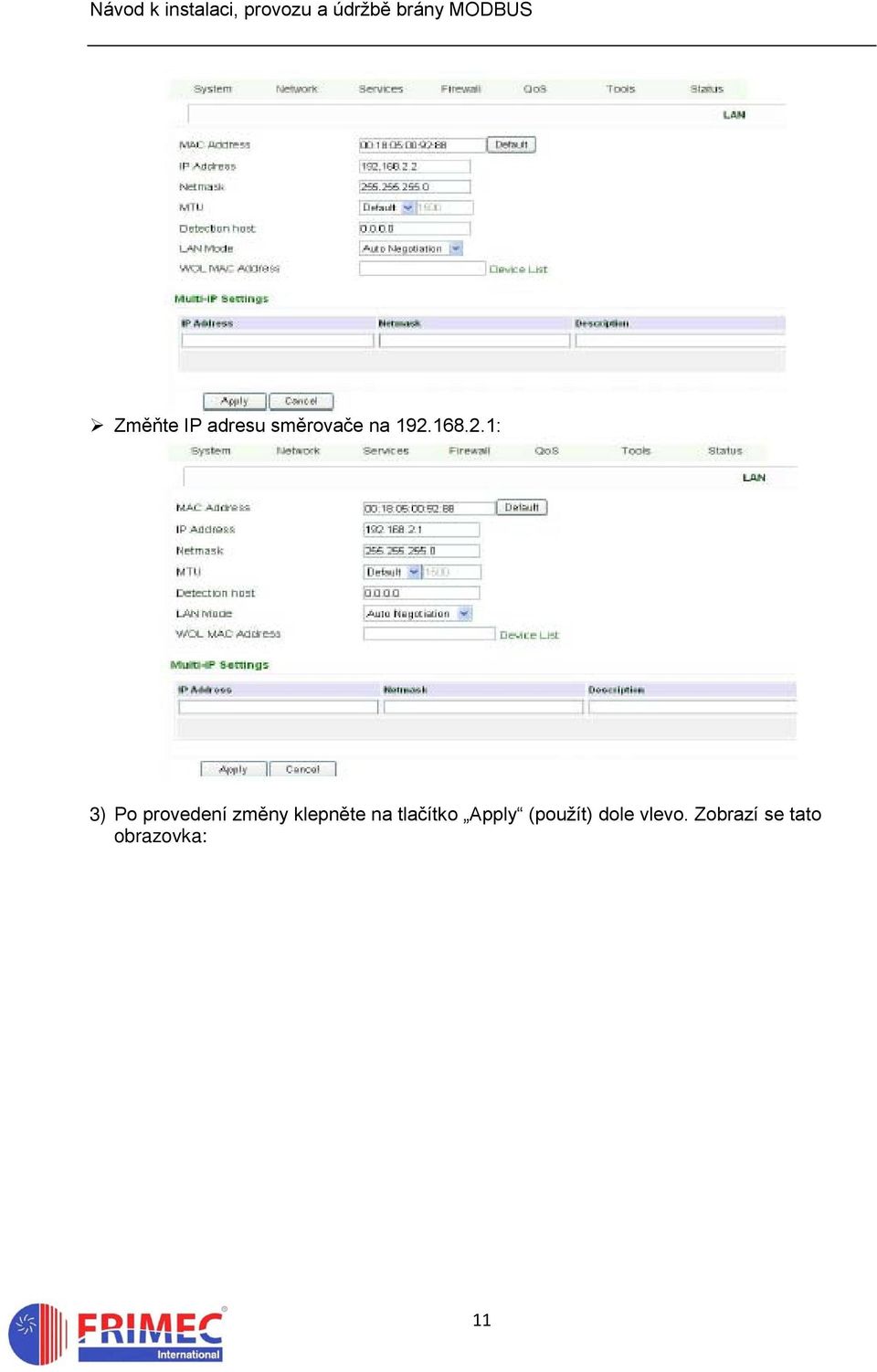

17 Změňte IP adresu směrovače na : 3) Po provedení změny klepněte na tlačítko Apply (použít) dole vlevo. Zobrazí se tato obrazovka: 11

18 V tuto chvíli se změnila IP adresa. Pro opětovný přístup do směrovače musíte zadat novou IP adresu ( ). 4) Klepněte na nabídku System => Basic Setup (základní nastavení), kde můžete nastavit položky language (jazyk) a Host Name (název hostitele); 5) Klepněte na nabídku System => Time (čas) pro synchronizaci systémových hodin; 6) Klepněte na nabídku System => Admin Access (přístup pro správce), kde můžete nastavit položky User Name (jméno uživatele) a Password (heslo); 7) Klepněte na nabídku Services (služby) => Modbus Gateway (brána), kde můžete nastavit data položek Modbus a Centralized controller (centrální ovladač), jak je uvedeno na obrázku: 12

System => Time (čas) pro synchronizaci systémových hodin; 6) Klepněte na nabídku System => Admin Access (přístup pro správce), kde můžete nastavit položky User Name

19 Popis dat: Modbus typ: režim RTU a TCP Modbus slave address: adresa brány Modbus Modbus serial baudrate: vyberte přenosovou rychlost komunikace mezi bránou Modbus a PC Modbus serial parity: vyberte paritní bit komunikace mezi bránou Modbus a PC Modbus serial stopbit: vyberte stop bit komunikace mezi bránou Modbus a PC AC serial baudrate: vyberte přenosovou rychlost komunikace mezi bránou Modbus a koncovkami XYE (vnitřní jednotka) AC serial databit: vyberte datový bit komunikace mezi bránou Modbus a koncovkami XYE (vnitřní jednotka) AC serial parity: vyberte paritní bit komunikace mezi bránou Modbus a koncovkami XYE (vnitřní jednotka) 13

PC AC serial baudrate: vyberte přenosovou rychlost komunikace mezi bránou Modbus a koncovkami XYE (vnitřní jednotka) AC serial databit: vyberte datový bit

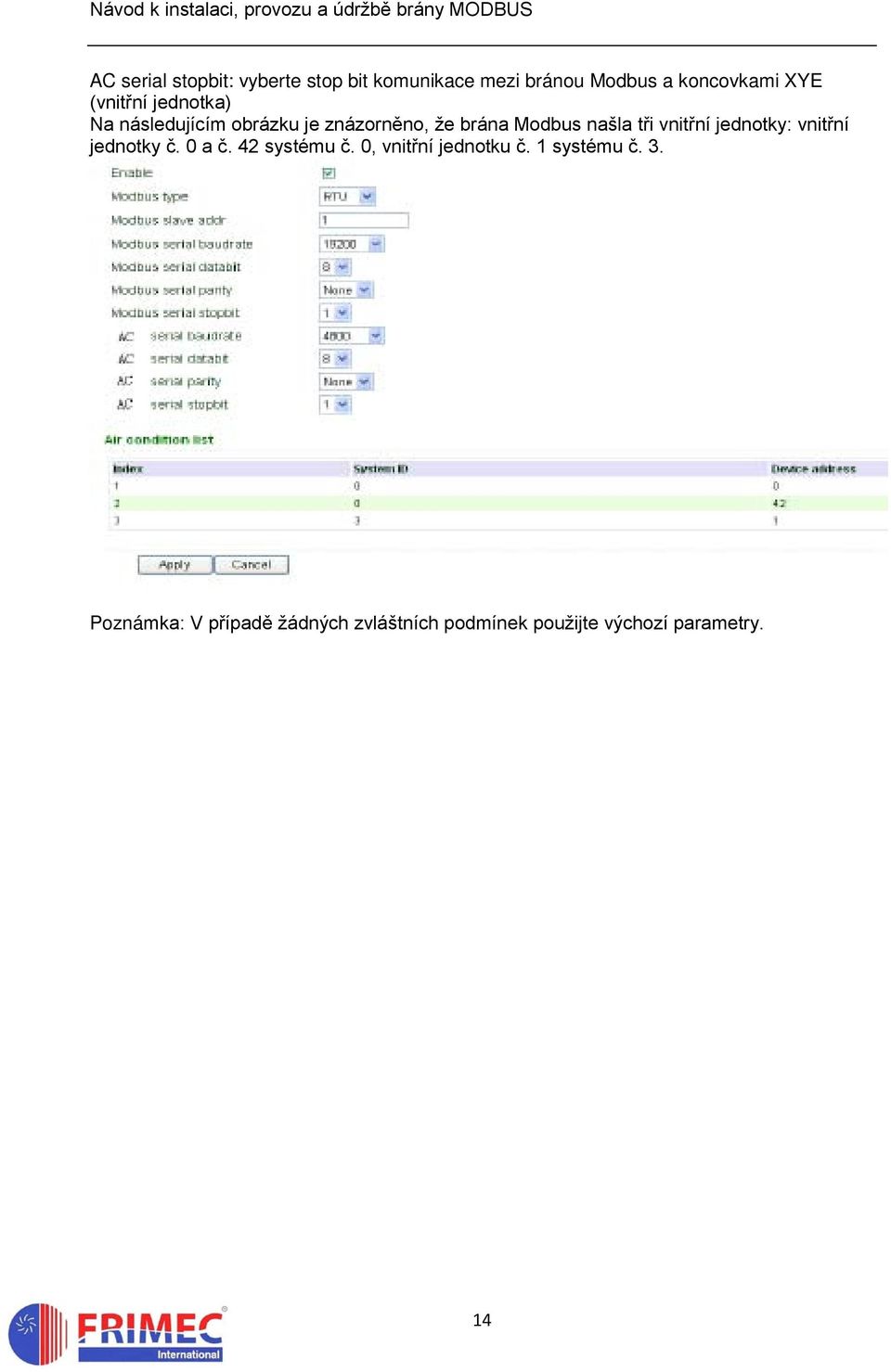

20 AC serial stopbit: vyberte stop bit komunikace mezi bránou Modbus a koncovkami XYE (vnitřní jednotka) Na následujícím obrázku je znázorněno, že brána Modbus našla tři vnitřní jednotky: vnitřní jednotky č. 0 a č. 42 systému č. 0, vnitřní jednotku č. 1 systému č. 3. Poznámka: V případě žádných zvláštních podmínek použijte výchozí parametry. 14

vnitřní jednotky: vnitřní jednotky č. 0 a č. 42 systému č. 0, vnitřní jednotku č.
