BendLED - svítidlo pro kapotované NC/CNC stroje

Transkript

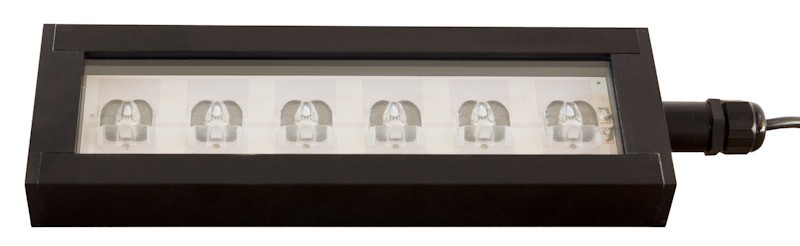

1 - svítidlo pro kapotované NC/CNC stroje Vlastnosti svítidla: Vyzařování maxima 45 od svislé osy Optický systém neoslňuje obsluhu IP68, odolné mazivům Dobré podání barev Nízká spotřeba energie Odolné otřesům a vibracím Kompaktní provedení Životnost nejméně hodin Konstrukce LED svítidla: Svítidlo je extrémně ploché svítidlo (30,7 mm) s vysokým krytím IP68 vhodné pro osvětlení pracovního prostoru strojů s tryskající tlakovou chladící kapalinou. Těleso svítidla je tvořeno extrudovaným hliníkovým profilem a dvěma plastovými čely. Krycí kalené sklo o síle 4 mm je k tělesu připevněno pomocí bočních lišt s rybinovým profilem. Roboticky nanesené silikonové těsnění zaručuje dokonalé utěsnění vnitřního prostoru svítidla i díky tomu, že spára mezi krycím sklem a tělesem svítidla je v celé délce překryta hliníkovými bočními lištami. Svítidlo je dodáváno s přívodním kabelem o požadované délce. Vývodka může být vyvedena buď do boku (provedení S) nebo dolů (provedení D). Provedení D je vhodné pro montáž na plechový panel, kdy se v pracovním prostoru stroje nachází pouze svítidlo a přívod napájení je skryt. Okolo vývodky v provedení D je drážka pro těsnící O kroužek. Svítidlo může být upevněno také pomocí robustního plastového kloubu, který umožní směrování světelného toku svítidla do žádaného směru. Optický systém je tvořen speciálními asférickými plastovými optickými prvky pro symetrické vyzařování (±30 ) nebo nesymetrické vyzařování ±30 s maximem 45 od svislé osy svítidla. Asymetrické provedení optických prvků je obzvláště vhodné pro montáž na boční stěnu nebo strop kapotovaných obráběcích strojů při správné montáži je světelný tok soustředěn směrem k pracovnímu prostoru a neoslňuje obsluhu. Svítidlo přitom zabírá minimální prostor, není nutné je natáčet a díky tomu se v prostoru za ním nemohou hromadit třísky a další nečistoty. Limitní provozní podmínky: Proud LED diodami, tj. přívodním kabelem: 2 A DC Napájecí napětí (varianta DC 24V): 22 až 25 V DC Napájecí napětí (varianta AC 230V): 200 až 250 V AC/48-65Hz Teplota okolí: C Doporučené pracovní podmínky: Napájecí napětí (varianta DC 24V): 22 až 25 VDC strana 1 z 6

2 Napájecí napětí (varianta AC 230V): 200 až 250 VAC/48-65Hz Napájecí zdroj může být umístěn ve vzdálenosti do 20 m (zdroj konstantního proudu). Standardní zdroj v provedení na DIN lištu je napájen z nízkého napětí 24V. Typické parametry: Podmínky: teplota okolí 25 C, napájecí napětí 24 V DC. Světelný tok: 4500 lm Spotřeba: 40 W Životnost LED: typ h Rozměry: Výška: 30,7 mm Délka: 340 mm Šířka: 94 mm Provedení s kloubem, vývodka do boku (S) strana 2 z 6

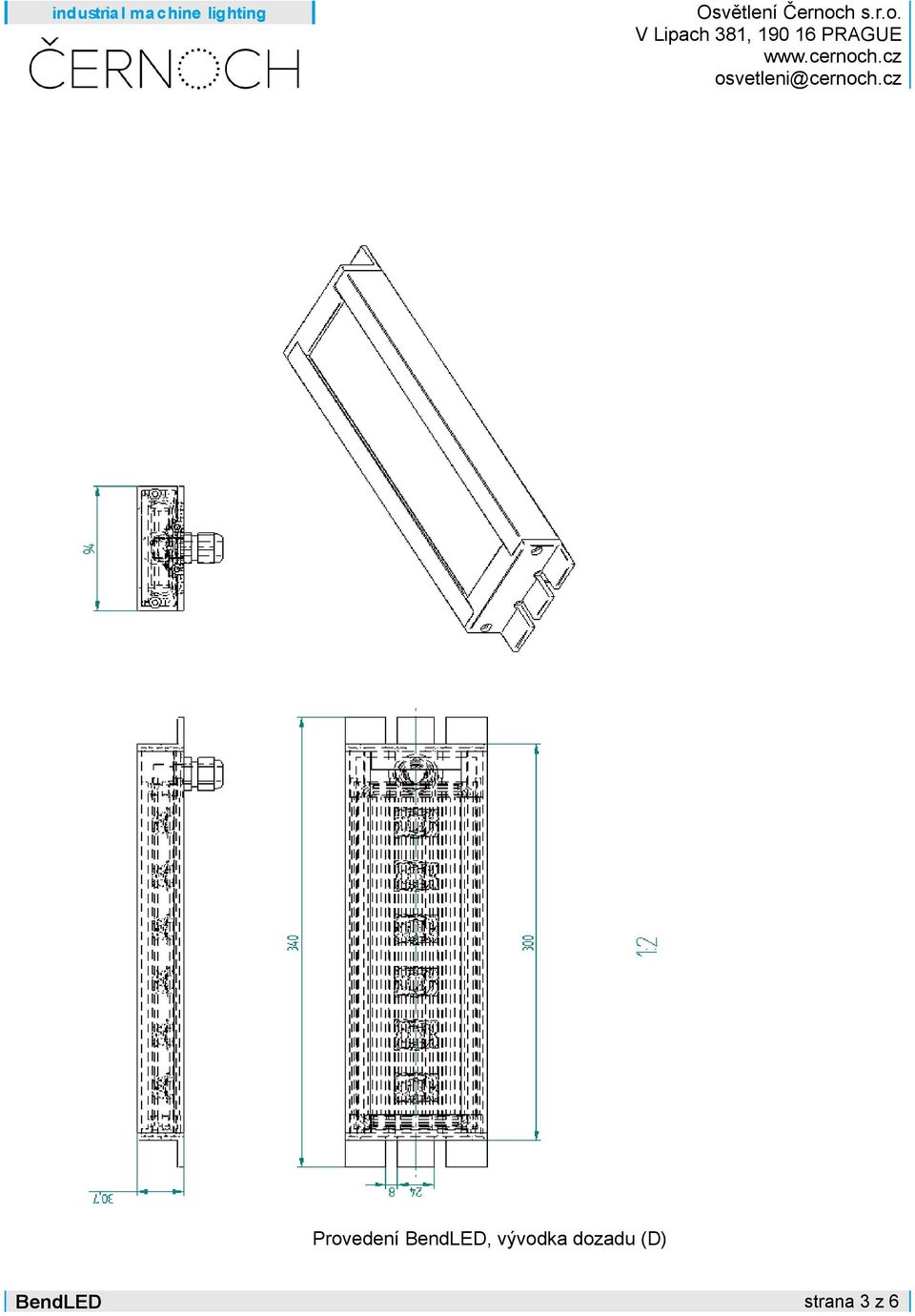

3 Provedení, vývodka dozadu (D) strana 3 z 6

4 Úhel 0 Úhel 45 Úhel vyzařování hlavního paprsku. /L /R /S /D /S /D /L /L /R /R Orientace vpravo (/R) a vlevo (/L) varianty 45 strana 4 z 6

5 Objednací kód: Kód Uchycení svítidla Napájecí napětí Úhel vyzařování od svislé roviny Orientace 45 Vyzařovac í úhel čočky Vývod 230V/D/45R/30 krycí lišta VAC 45 vpravo ±30 vývodka dolů/dozadu 24V/D/45R/30 krycí lišta VDC 45 vpravo ±30 vývodka dolů/dozadu 230V/S/45R/30* krycí lišta VAC 45 vpravo ±30 vývodka do boku 24V/S/45R/30* krycí lišta VDC 45 vpravo ±30 vývodka do boku 230V/D/45L/30 krycí lišta VAC 45 vlevo ±30 vývodka dolů/dozadu 24V/D/45L/30 krycí lišta VDC 45 vlevo ±30 vývodka dolů/dozadu 230V/S/45L/30 krycí lišta VAC 45 vlevo ±30 vývodka do boku 24V/S/45L/30 krycí lišta VDC 45 vlevo ±30 vývodka do boku 230V/D/0/30 krycí lišta VAC 0 - ±30 vývodka dolů/dozadu 24V/D/0/30 krycí lišta VDC 0 - ±30 vývodka dolů/dozadu 230V/S/0/30 krycí lišta VAC 0 - ±30 vývodka do boku 24V/S/0/30 krycí lišta VDC 0 - ±30 vývodka do boku 230V/D/45R/30/J kloub 230 VAC 45 vpravo ±30 vývodka dolů/dozadu 24V/D/45R/30/J kloub 24 VDC 45 vpravo ±30 vývodka dolů/dozadu 230V/S/45R/30/J kloub 230 VAC 45 vpravo ±30 vývodka do boku 24V/S/45R/30/J kloub 24 VDC 45 vpravo ±30 vývodka do boku 230V/D/45L/30/J kloub 230 VAC 45 vlevo ±30 vývodka dolů/dozadu 24V/D/45L/30/J kloub 24 VDC 45 vlevo ±30 vývodka dolů/dozadu 230V/S/45L/30/J kloub 230 VAC 45 vlevo ±30 vývodka do boku 24V/S/45L/30/J kloub 24 VDC 45 vlevo ±30 vývodka do boku 230V/D/0/30/J kloub 230 VAC 0 - ±30 vývodka dolů/dozadu 24V/D/0/30/J kloub 24 VDC 0 - ±30 vývodka dolů/dozadu 230V/S/0/30/J kloub 230 VAC 0 - ±30 vývodka do boku 24V/S/0/30/J kloub 24 VDC 0 - ±30 vývodka do boku *standardní verze min. objednávka od 1 kusu, jinak kontaktujte výrobce pro minimální odběr Poznámky: Součástí dodávky je: Těsnící kroužek pro variantu D (vývodka dolů/dozadu). Napájecí zdroj pro 24 VDC nebo 230 VAC. Připojovací kabel 2x0,75 mm délky 2 m je součástí dodávky (delší či jiný za příplatek). strana 5 z 6
