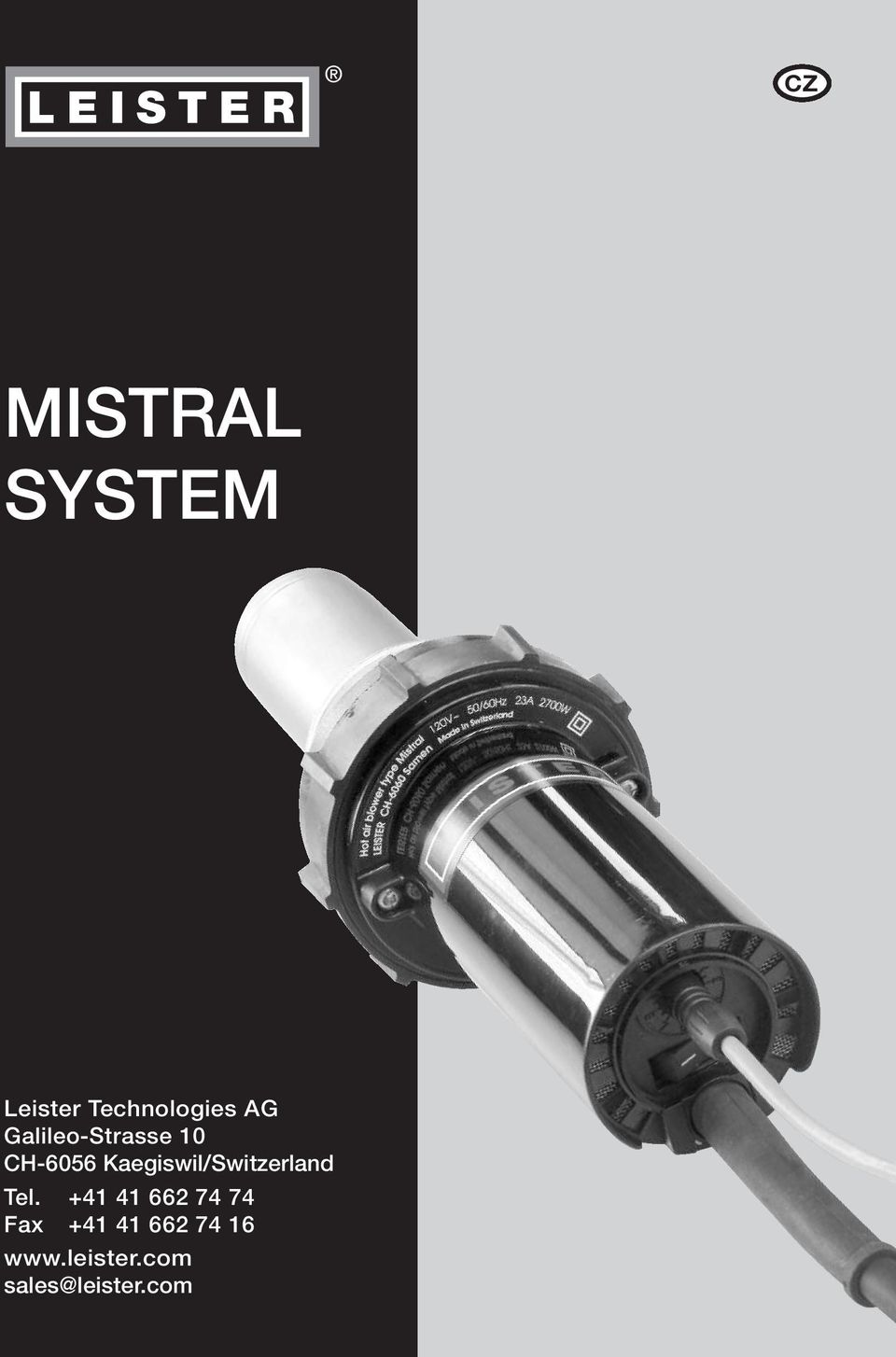

1 CZ MISTRAL SYSTEM Leister Technologies AG Galileo-Strasse 10 CH-6056 Kaegiswil/Switzerland Tel Fax

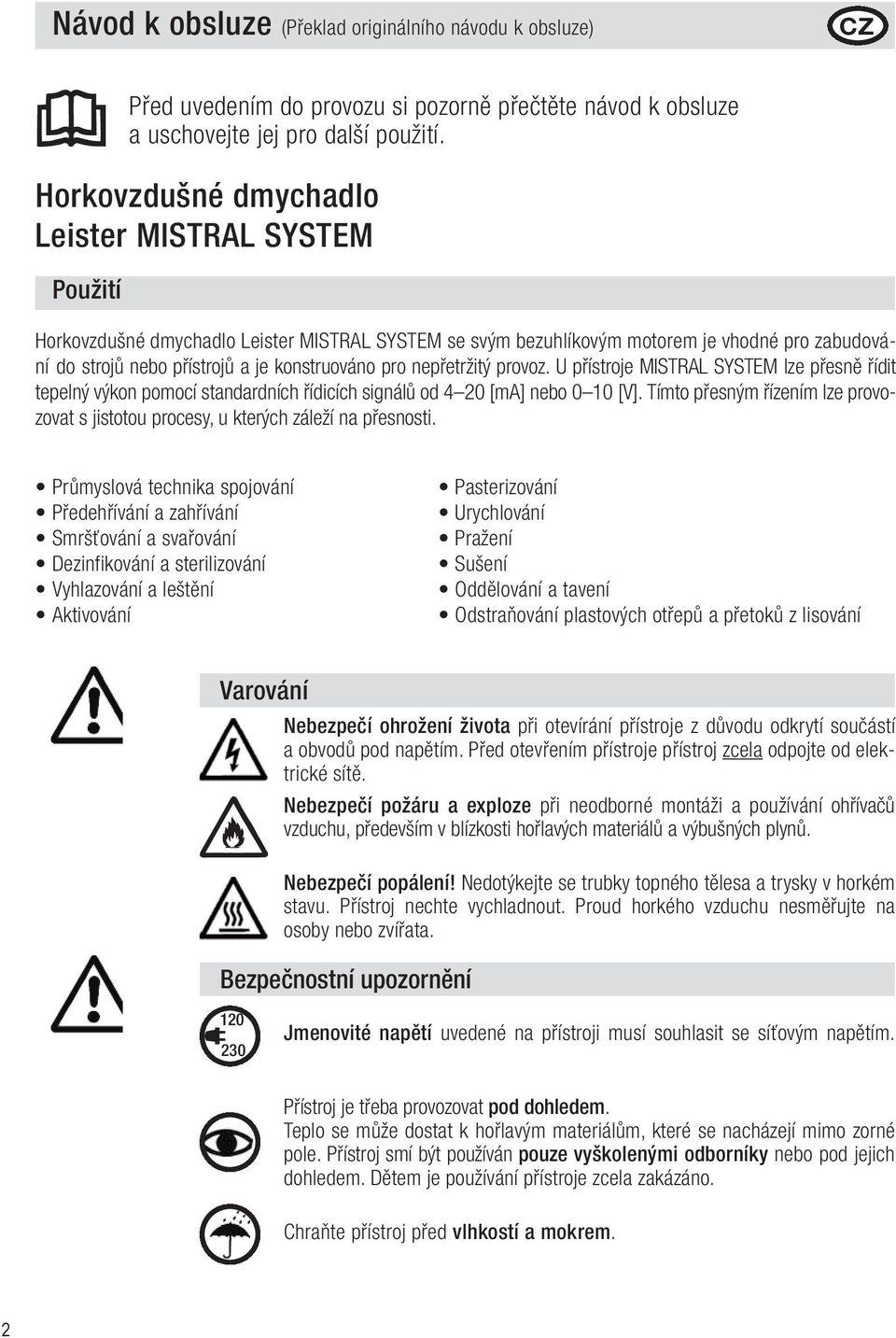

2 Návod k obsluze (Překlad originálního návodu k obsluze) CZ Horkovzdušné dmychadlo Leister MISTRAL SYSTEM Použití Před uvedením do provozu si pozorně přečtěte návod k obsluze a uschovejte jej pro další použití. Horkovzdušné dmychadlo Leister MISTRAL SYSTEM se svým bezuhlíkovým motorem je vhodné pro zabudování do strojů nebo přístrojů a je konstruováno pro nepřetržitý provoz. U přístroje MISTRAL SYSTEM lze přesně řídit tepelný výkon pomocí standardních řídicích signálů od 4 20 [ma] nebo 0 10 [V]. Tímto přesným řízením lze provozovat s jistotou procesy, u kterých záleží na přesnosti. Průmyslová technika spojování Předehřívání a zahřívání Smršťování a svařování Dezinfikování a sterilizování Vyhlazování a leštění Aktivování Pasterizování Urychlování Pražení Sušení Oddělování a tavení Odstraňování plastových otřepů a přetoků z lisování Varování Nebezpečí ohrožení života při otevírání přístroje z důvodu odkrytí součástí a obvodů pod napětím. Před otevřením přístroje přístroj zcela odpojte od elektrické sítě. Nebezpečí požáru a exploze při neodborné montáži a používání ohřívačů vzduchu, především v blízkosti hořlavých materiálů a výbušných plynů. Nebezpečí popálení! Nedotýkejte se trubky topného tělesa a trysky v horkém stavu. Přístroj nechte vychladnout. Proud horkého vzduchu nesměřujte na osoby nebo zvířata. Bezpečnostní upozornění Jmenovité napětí uvedené na přístroji musí souhlasit se síťovým napětím. Přístroj je třeba provozovat pod dohledem. Teplo se může dostat k hořlavým materiálům, které se nacházejí mimo zorné pole. Přístroj smí být používán pouze vyškolenými odborníky nebo pod jejich dohledem. Dětem je používání přístroje zcela zakázáno. Chraňte přístroj před vlhkostí a mokrem. 2

3 Prohlášení o montáži (Ve smyslu Směrnice 2006/42/ES pro strojní zařízení; příloha II B) Leister Technologies AG, Galileo-Strasse 10, CH-6056 Kaegiswil/Švýcarsko tímto prohlašuje, že toto neúplné strojní zařízení Označení: Horkovzdušné dmychadlo Typ: MISTRAL SYSTEM pokud je s ohledem na rozsahu dodávky možné odpovídá základním aplikovatelným požadavkům Směrnice 2006/42/ES pro strojní zařízení. Nekompletní zařízení kromě toho vyhovuje požadavkům následující směrnice (následujících směrnic) ES: Směrnice ES: Elektromagnetická kompatibilita 2004/108 Směrnice o nízkém napětí 2006/95 Harmonizované normy: EN , EN , EN , EN , EN , EN EN , EN , EN , EN 50366, EN 62233, EN Dále prohlašujeme, že pro toto neúplné strojní zařízení byly vytvořeny speciální technické podklady podle přílohy VII (část B) a zavazujeme se tyto podklady v elektronické podobě poskytnout na základě odůvodněného vyžádání orgánům dozoru nad trhem. Jméno zplnomocněnce pro dokumentaci: Patrick Rieder, Compliance Manager Uvedení neúplného strojního zařízení do provozu je zakázáno do té doby, než bude konstatováno, že stroj, do kterého bylo neúplné strojní zařízení zabudováno, odpovídá ustanovením Směrnice 2006/42/ES pro strojní zařízení. V Kaegiswilu, dne Bruno von Wyl, technický ředitel Beat Mettler, provozní ředitel Likvidace Elektrická nářadí, příslušenství a obaly by měly být odevzdány k recyklaci. Jen pro státy EU: Nevyhazujte elektrická nářadí do domovního odpadu! Podle evropské směrnice 2002/96 o opotřebovaných elektrických a elektronických přístrojích a jejího uplatnění v národním právu musí být dále neupotřebitelná elektrická nářadí shromažďována odděleně a odevzdána k recyklaci. 3

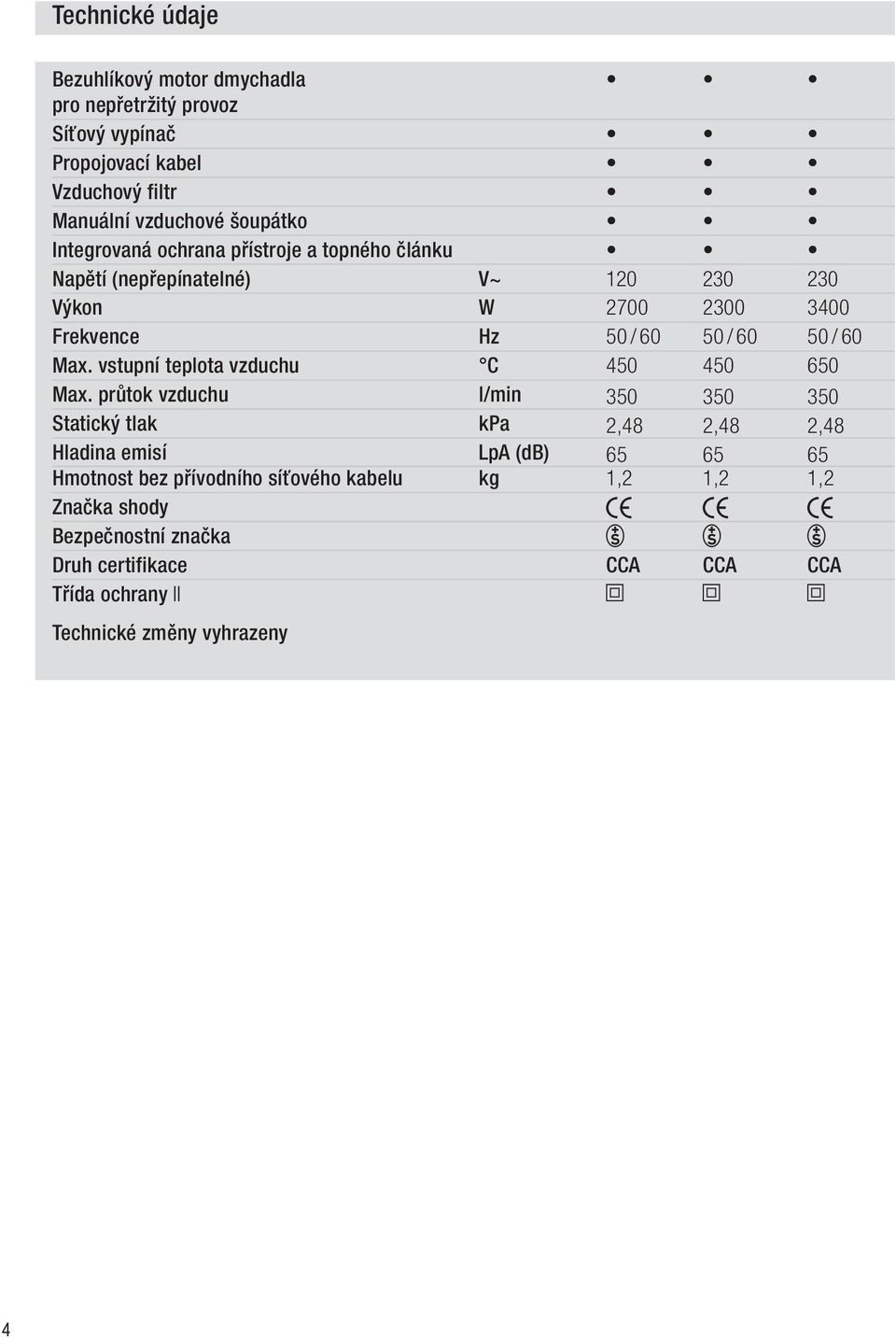

4 Technické údaje Bezuhlíkový motor dmychadla pro nepřetržitý provoz Síťový vypínač Propojovací kabel Vzduchový filtr Manuální vzduchové šoupátko Integrovaná ochrana přístroje a topného článku Napětí (nepřepínatelné) V~ Výkon W Frekvence Hz 50 / / / 60 Max. vstupní teplota vzduchu C Max. průtok vzduchu l/min Statický tlak kpa 2,48 2,48 2,48 Hladina emisí LpA (db) Hmotnost bez přívodního síťového kabelu kg 1,2 1,2 1,2 Značka shody Bezpečnostní značka Druh certifikace CCA CCA CCA Třída ochrany II Technické změny vyhrazeny 4

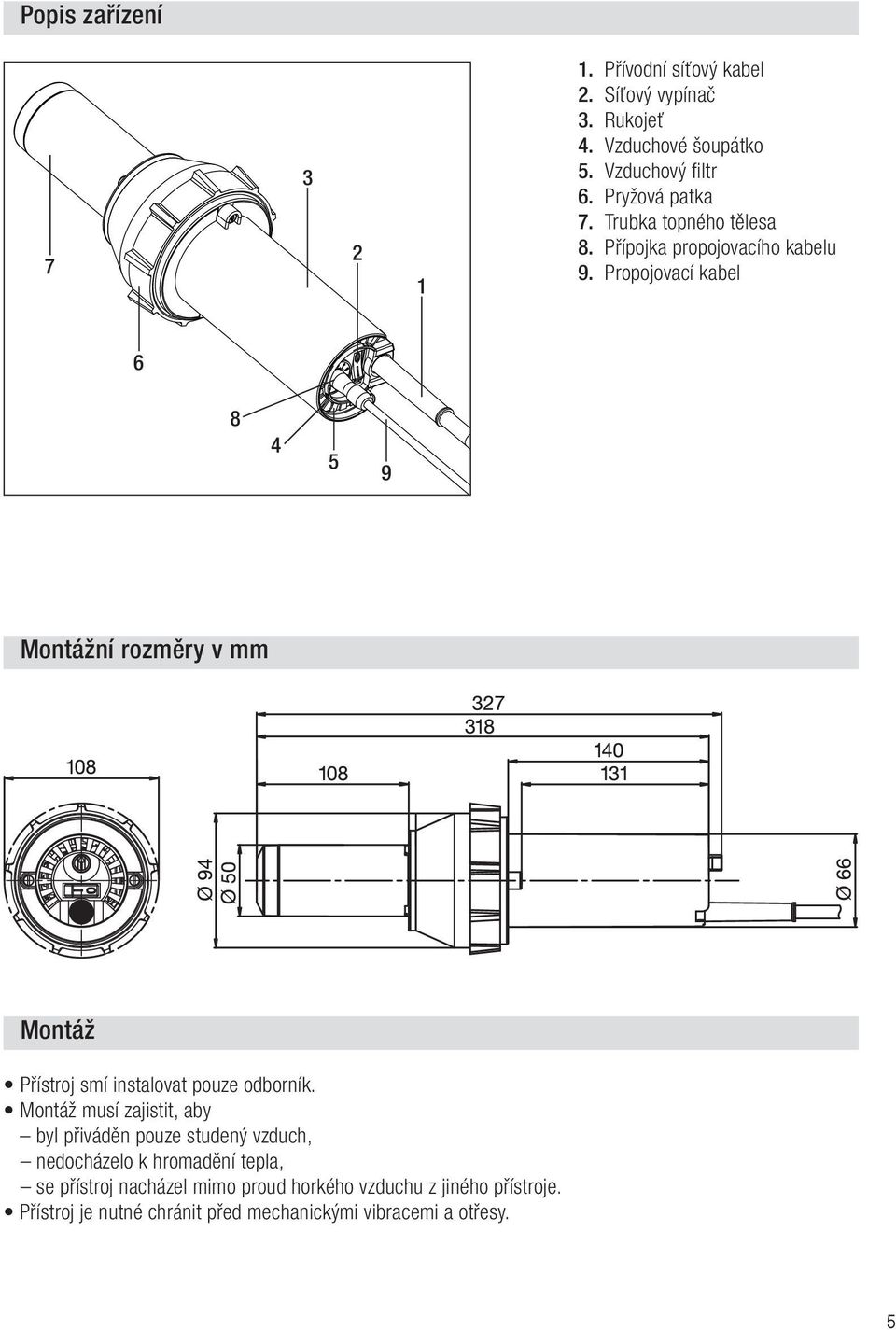

5 Popis zařízení Přívodní síťový kabel 2. Síťový vypínač 3. Rukojeť 4. Vzduchové šoupátko 5. Vzduchový filtr 6. Pryžová patka 7. Trubka topného tělesa 8. Přípojka propojovacího kabelu 9. Propojovací kabel Montážní rozměry v mm Montáž Přístroj smí instalovat pouze odborník. Montáž musí zajistit, aby byl přiváděn pouze studený vzduch, nedocházelo k hromadění tepla, se přístroj nacházel mimo proud horkého vzduchu z jiného přístroje. Přístroj je nutné chránit před mechanickými vibracemi a otřesy. 5

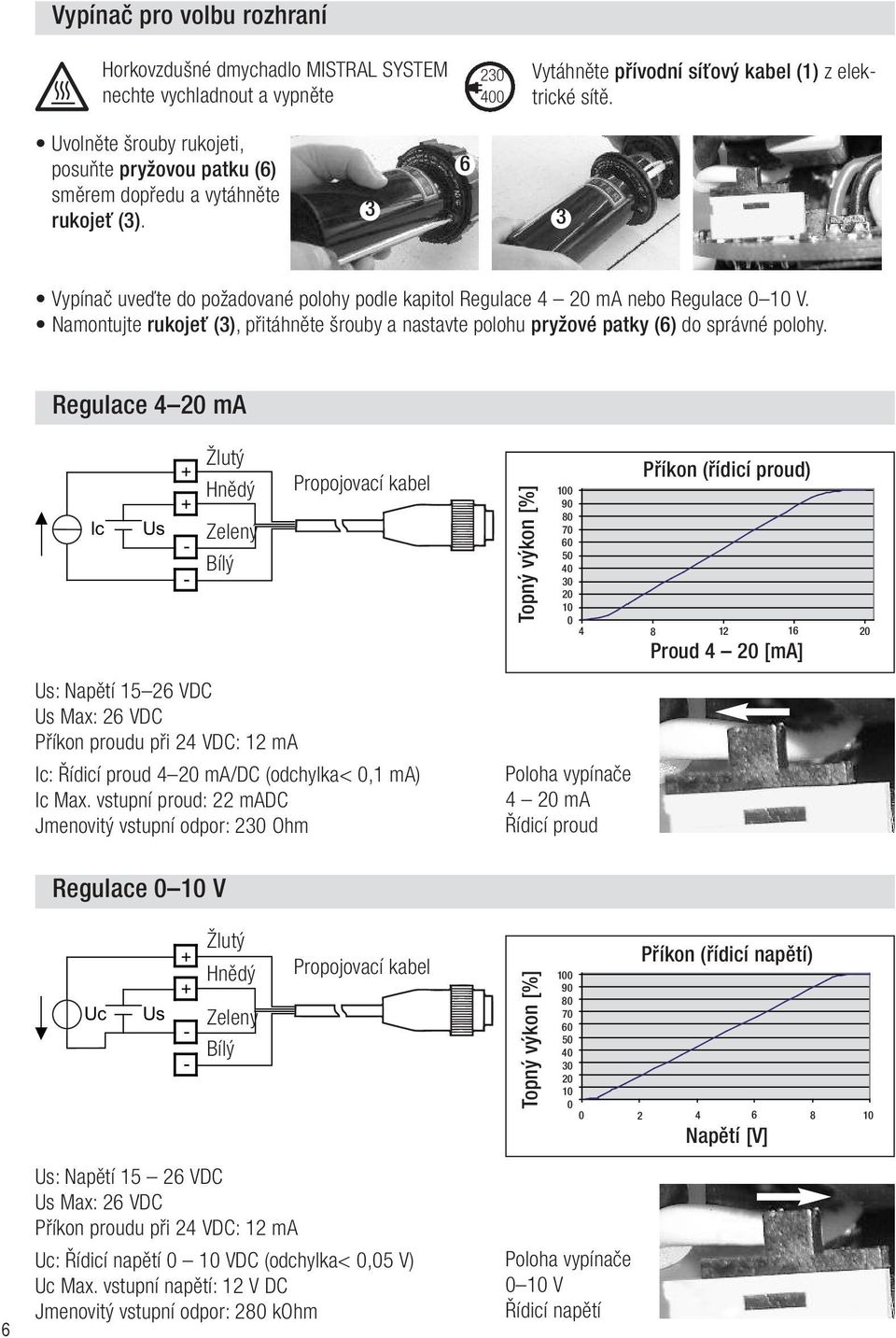

6 Vypínač pro volbu rozhraní Horkovzdušné dmychadlo MISTRAL SYSTEM nechte vychladnout a vypněte Vytáhněte přívodní síťový kabel (1) z elektrické sítě. Uvolněte šrouby rukojeti, posuňte pryžovou patku (6) směrem dopředu a vytáhněte rukojeť (3) Vypínač uveďte do požadované polohy podle kapitol Regulace 4 20 ma nebo Regulace 0 10 V. Namontujte rukojeť (3), přitáhněte šrouby a nastavte polohu pryžové patky (6) do správné polohy. Regulace 4 20 ma Ic Us Žlutý Hnědý Zelený Bílý Propojovací kabel Topný výkon [%] Příkon (řídicí proud) Proud 4 20 [ma] Us: Napětí VDC Us Max: 26 VDC Příkon proudu při 24 VDC: 12 ma Ic: Řídicí proud 4 20 ma/dc (odchylka< 0,1 ma) Ic Max. vstupní proud: 22 madc Jmenovitý vstupní odpor: 230 Ohm Poloha vypínače 4 20 ma Řídicí proud Regulace 0 10 V Uc Us Žlutý Hnědý Zelený Bílý Propojovací kabel Topný výkon [%] Příkon (řídicí napětí) Napětí [V] 6 Us: Napětí VDC Us Max: 26 VDC Příkon proudu při 24 VDC: 12 ma Uc: Řídicí napětí 0 10 VDC (odchylka< 0,05 V) Uc Max. vstupní napětí: 12 V DC Jmenovitý vstupní odpor: 280 kohm Poloha vypínače 0 10 V Řídicí napětí

7 Provoz Zkontrolujte případné elektrické a mechanické poškození přívodního síťového kabelu (1) a zástrčky. Přístroj smí instalovat pouze odborník. Množství vzduchu snižte podle potřeby pomocí vzduchového šoupátka (4). Zapněte síťový spínač (2) a nechte ho zahřát cca 5 min. Nastavte teplotu horkého vzduchu nebo tepelný výkon pomocí externí regulace 4 20 ma nebo 0 10 V (viz obrázky pro regulované nebo řízené použití). Nechte přístroj po provozu vychladnout. Regulace přístroje MISTRAL SYSTEM na konkrétní teplotu CSS / PLC 4 20 [ma] 0 10 [V] MISTRAL SYSTEM Termosonda CSS: Ekonomické Řídicí zařízení pro externí integraci Jednoduché připojení k SPM 01 Nastaveno pro okamžité použití Regulace výkonu přístroje MISTRAL SYSTEM CSS / PLC 4 20 [ma] 0 10 [V] % MISTRAL SYSTEM CSS: Ekonomické Řídicí zařízení pro externí integraci Jednoduché připojení k SPM 01 Nastaveno pro okamžité použití Single Patch Modul (SPM 01) 4 20 [ma] 0 10 [V] % MISTRAL SYSTEM 7

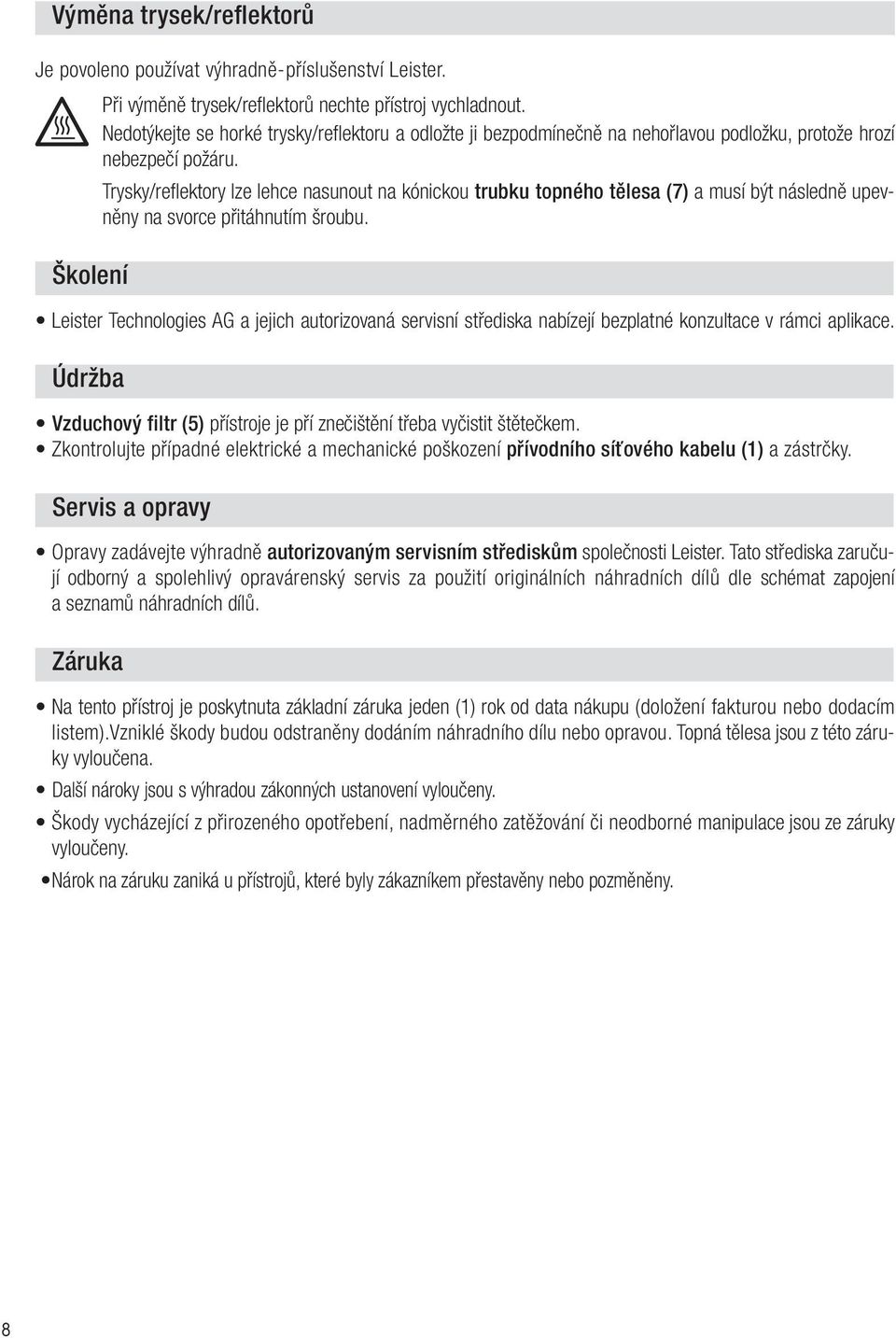

8 Výměna trysek/reflektorů Je povoleno používat výhradně-příslušenství Leister. Při výměně trysek/reflektorů nechte přístroj vychladnout. Nedotýkejte se horké trysky/reflektoru a odložte ji bezpodmínečně na nehořlavou podložku, protože hrozí nebezpečí požáru. Trysky/reflektory lze lehce nasunout na kónickou trubku topného tělesa (7) a musí být následně upevněny na svorce přitáhnutím šroubu. Školení Leister Technologies AG a jejich autorizovaná servisní střediska nabízejí bezplatné konzultace v rámci aplikace. Údržba Vzduchový filtr (5) přístroje je pří znečištění třeba vyčistit štětečkem. Zkontrolujte případné elektrické a mechanické poškození přívodního síťového kabelu (1) a zástrčky. Servis a opravy Opravy zadávejte výhradně autorizovaným servisním střediskům společnosti Leister. Tato střediska zaručují odborný a spolehlivý opravárenský servis za použití originálních náhradních dílů dle schémat zapojení a seznamů náhradních dílů. Záruka Na tento přístroj je poskytnuta základní záruka jeden (1) rok od data nákupu (doložení fakturou nebo dodacím listem).vzniklé škody budou odstraněny dodáním náhradního dílu nebo opravou. Topná tělesa jsou z této záruky vyloučena. Další nároky jsou s výhradou zákonných ustanovení vyloučeny. Škody vycházející z přirozeného opotřebení, nadměrného zatěžování či neodborné manipulace jsou ze záruky vyloučeny. Nárok na záruku zaniká u přístrojů, které byly zákazníkem přestavěny nebo pozměněny. 8

9 Copyright by Leister Vaše autorizované středisko: WELDPLAST ČR s.r.o. Dělnická 86/ Praha 7 Tel. prodejna: , Tel. servis: info@weldplast.cz Web: Leister Technologies AG Galileo-Strasse 10 CH-6056 Kaegiswil/Switzerland Tel Fax sales@leister.com
