1 Wonderware InTrack 7.11 Jak začít snadno a rychle Vladimír Světlík Pantek (CS) s.r.o.

2 Strana 2 Obsah 1. Úvod 1. Úvod 2. Instalace operačního systému 3. Instalace databáze 4. Přechod na produkty FactorySuite 2000 verze Instalace produktů FactorySuite 2000 verze Konfigurace databáze 7. Zahájení práce na nové aplikaci 8. Zahájení práce s přenesenou (demonstrační) aplikací 9. Literatura Součástí softwarové rodiny pro průmyslovou automatizaci Wonderware FactorySuite 2000 (dále jen FS 2000) je i systém Wonderware InTrack 7.11 (dále jen InTrack 7.11) pro komplexní sledování a řízení rozpracované výroby a podrobného záznamu historie výroby včetně výrobních zdrojů. Účelem tohoto materiálu je názornou formou přehledně přiblížit instalaci a konfiguraci produktu InTrack Materiál nenahrazuje původní dokumentaci dodávanou firmou Wonderware Corporation, na jejíž části budou v textu průběžně uváděny odkazy. InTrack 7.11 může spolupracovat s databází Microsoft SQL Server 2000 a 7.0 nebo s databází Oracle 8i přes síťový ovladač Net8 a 7.x. Pro zjednodušení je v tomto materiálu uvedena pouze instalace a konfigurace systému InTrack 7.11 spolupracujícího s databází MS SQL Server 2000, která je obsažena na samostatném CD Microsoft SQL Server 2000 Standard Edition, které je dodáváno společně s Wonderware IndustrialSQL Server. MS SQL Server i InTrack budou nainstalovány na stejném počítači. Poznámka: Další příklady architektur jsou uvedeny v samostatném materiálu Wonderware InTrack 7.11 Příklady architektur. Pořadí podkapitol v kapitolách Instalace systému resp. Konfigurace systému odpovídá doporučené posloupnosti kroků při instalaci resp. konfiguraci. Pro instalaci a konfiguraci je nutné být do operačního systému přihlášen jako uživatel s právy administrátora! Poznámka: Kompletní informace naleznete v původní elektronické dokumentaci a dalších materiálech uvedených v kapitole Literatura. Odkazy na tyto materiály jsou v tomto dokumentu označeny symbolem. Hlavní softwarové komponenty jsou: 1. Microsoft Windows Microsoft Service Pack 2 pro Windows 2000 nebo Microsoft Windows NT Server Microsoft Service Pack 6a pro Windows NT Microsoft Internet Explorer 5.0 nebo vyšší 3. Microsoft SQL Server Microsoft Service Pack 2 pro Microsoft SQL Server 2000 nebo Microsoft SQL Server Microsoft Service Pack 3 pro Microsoft SQL Server Wonderware InTouch Patch 3 nebo Wonderware InTouch Patch 8a 5. Wonderware InTrack Patch 03 pro InTrack 7.11 Volitelné softwarové komponenty jsou: 1. Volitelné komponenty pro InTouch 7.1: SQL Access for InTouch, SPC (Statistical Process Control)

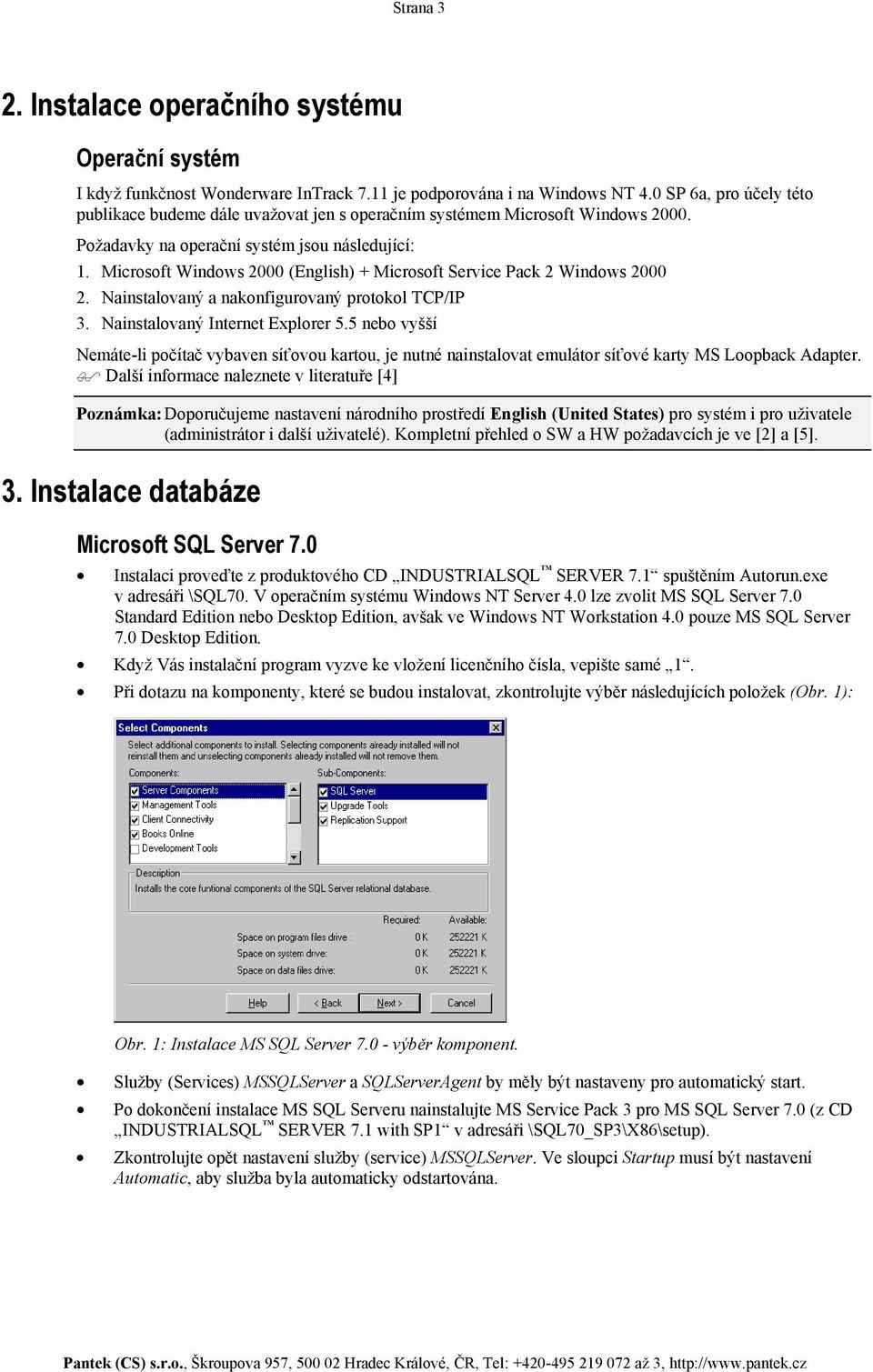

3 Strana 3 2. Instalace operačního systému Operační systém I když funkčnost Wonderware InTrack 7.11 je podporována i na Windows NT 4.0 SP 6a, pro účely této publikace budeme dále uvažovat jen s operačním systémem Microsoft Windows Požadavky na operační systém jsou následující: 1. Microsoft Windows 2000 (English) + Microsoft Service Pack 2 Windows Nainstalovaný a nakonfigurovaný protokol TCP/IP 3. Nainstalovaný Internet Explorer 5.5 nebo vyšší Nemáte-li počítač vybaven síťovou kartou, je nutné nainstalovat emulátor síťové karty MS Loopback Adapter. Další informace naleznete v literatuře [4] Poznámka: Doporučujeme nastavení národního prostředí English (United States) pro systém i pro uživatele (administrátor i další uživatelé). Kompletní přehled o SW a HW požadavcích je ve [2] a [5]. 3. Instalace databáze Microsoft SQL Server 7.0 Instalaci proveďte z produktového CD INDUSTRIALSQL SERVER 7.1 spuštěním Autorun.exe v adresáři \SQL70. V operačním systému Windows NT Server 4.0 lze zvolit MS SQL Server 7.0 Standard Edition nebo Desktop Edition, avšak ve Windows NT Workstation 4.0 pouze MS SQL Server 7.0 Desktop Edition. Když Vás instalační program vyzve ke vložení licenčního čísla, vepište samé 1. Při dotazu na komponenty, které se budou instalovat, zkontrolujte výběr následujících položek (Obr. 1): Obr. 1: Instalace MS SQL Server výběr komponent. Služby (Services) MSSQLServer a SQLServerAgent by měly být nastaveny pro automatický start. Po dokončení instalace MS SQL Serveru nainstalujte MS Service Pack 3 pro MS SQL Server 7.0 (z CD INDUSTRIALSQL SERVER 7.1 with SP1 v adresáři \SQL70_SP3\X86\setup). Zkontrolujte opět nastavení služby (service) MSSQLServer. Ve sloupci Startup musí být nastavení Automatic, aby služba byla automaticky odstartována.

4 Strana 4 Microsoft SQL Server 2000 Instalaci proveďte z CD Microsoft SQL Server 2000 Standard Edition. Zvolte standardní (Typical) instalaci. Služby (Services) MSSQLServer a SQLServerAgent by měly být nastaveny pro automatický start. Po dokončení instalace MS SQL Serveru nainstalujte MS Service Pack 2 pro MS SQL Server 2000 (z CD IndustrialSQL Server 8.0 v adresáři \ SQL2000_SP2). Zkontrolujte opět nastavení služby (service) MSSQLServer. Ve sloupci Startup musí být nastavení Automatic, aby služba byla automaticky odstartována. 4. Přechod na produkty FactorySuite 2000 verze 7.11 Při přechodu na FactorySuite 2000 verze 7.11 z předchozích verzí FactorySuite je nezbytné provést upgrade všech produktů, které jsou na PC nainstalovány na kompatibilní verze. Nelze např. povýšit pouze InTrack na 7.11 a používat jej s InTouch 7.0 a naopak. Jako první by měl být nainstalován InTouch 7.11, případně 7.1. Postupně nainstalujte všechny používané produkty FactorySuite včetně instalace objektů ActiveX a teprve potom konvertujte aplikace. Konverze aplikace FactorySuite vytvořená v systému InTouch proběhne automaticky. Nezapomeňte si provést zálohu Vašich aplikací. Další informace naleznete v [1] a [3]. Konverze aplikace InTrack Bližší informace o převedení aplikace InTrack naleznete v kapitole Zahájení práce s přenesenou aplikací. Další informace naleznete v [1]. 5. Instalace produktů FactorySuite 2000 verze 7.11 InTouch 7.11 Chcete-li využívat InTouch jako klienta systému InTrack (InTrack Runtime - viz dále), musíte nainstalovat InTouch dříve než InTrack Runtime. InTouch 7.11 je umístěn na produktovém CD INTOUCH Další informace naleznete v [3] a [5]. InTrack 7.11 InTrack 7.11 je umístěn na produktovém CD INTRACK Instalační procedura se spustí automaticky po vložení CD do mechaniky. Objeví se seznam produktů FactorySuite 2000, zvolte InTrack. Nejdříve se nainstalují Common Componenty a Runtime modul reportního nástroje Seagate Crystal Reports. Poté instalační program bude chtít restartovat PC. Po restartu bude instalace pokračovat. Objeví dialog na volbu instalačního adresáře. Zvolte default nastavení. Po volbě instalace InTrack, se objeví dialogový box s volbou pro výběr instalace komponent InTrack (Obr. 3).

5 Strana 5 Obr. 3: Výběr instalace komponent InTrack Zvolte instalaci obou komponent. Volba InTrack ModelMaker nainstaluje vývojové prostředí pro vytvoření modelu výroby. Volba InTrack Runtime nainstaluje InTrack OLE automatizační jádro a objekty InTrack ActiveX do systému InTouch. Po ukončení instalace InTrack Runtime přibude v prostředí InTouch WindowMaker v menu Special položka InTrack a v okně pro editaci skriptů přibude tlačítko InTrack OLE pro přístup na objekty InTrack OLE Automation Serveru. Abyste v prostředí InTouch WindowMaker mohli využívat objekty InTrack ActiveX, je nutné provést jejich registraci v InTouch pomocí Wizard/ActiveX Installation v menu Special/Configure ve vývojovém prostředí InTouch WindowMaker. Další informace o instalaci systému InTrack naleznete v literatuře [1] a [2]. Licence pro spuštění systému InTrack 7.11 Aby bylo možno systém InTrack spustit, je nutné umístit na paralelní port počítače ochranný HW klíč a zavést příslušný licenční soubor WWSuite.lic určený k tomuto klíči. K zavedení licenčního souboru použijte License Viewer utilitu pro práci s licenčním souborem: 1. Do disketové mechaniky vložte licenční disketu určenou k ochrannému HW klíči na paralelním portu. 2. Spusťte License Viewer (tlačítko Start\ Programs\ Wonderware FactorySuite\ Common\ License 3. Viewer). 4. Z utility License Viewer vyvolejte menu File\ Install License File a vyhledejte na disketě soubor 5. WWSuite.lic. 6. Nalezený soubor vyberte, stiskněte tlačítko Open a potvrďte následný dotaz na cílový počítač. Tím je 7. licenční soubor zaveden. Podrobnosti k práci s utilitou License Viewer naleznete v její nápovědě nebo v informačním materiálu Správa licencí ve Wonderware FactorySuite 2000 dodávaném s licenční disketou nebo v [8].

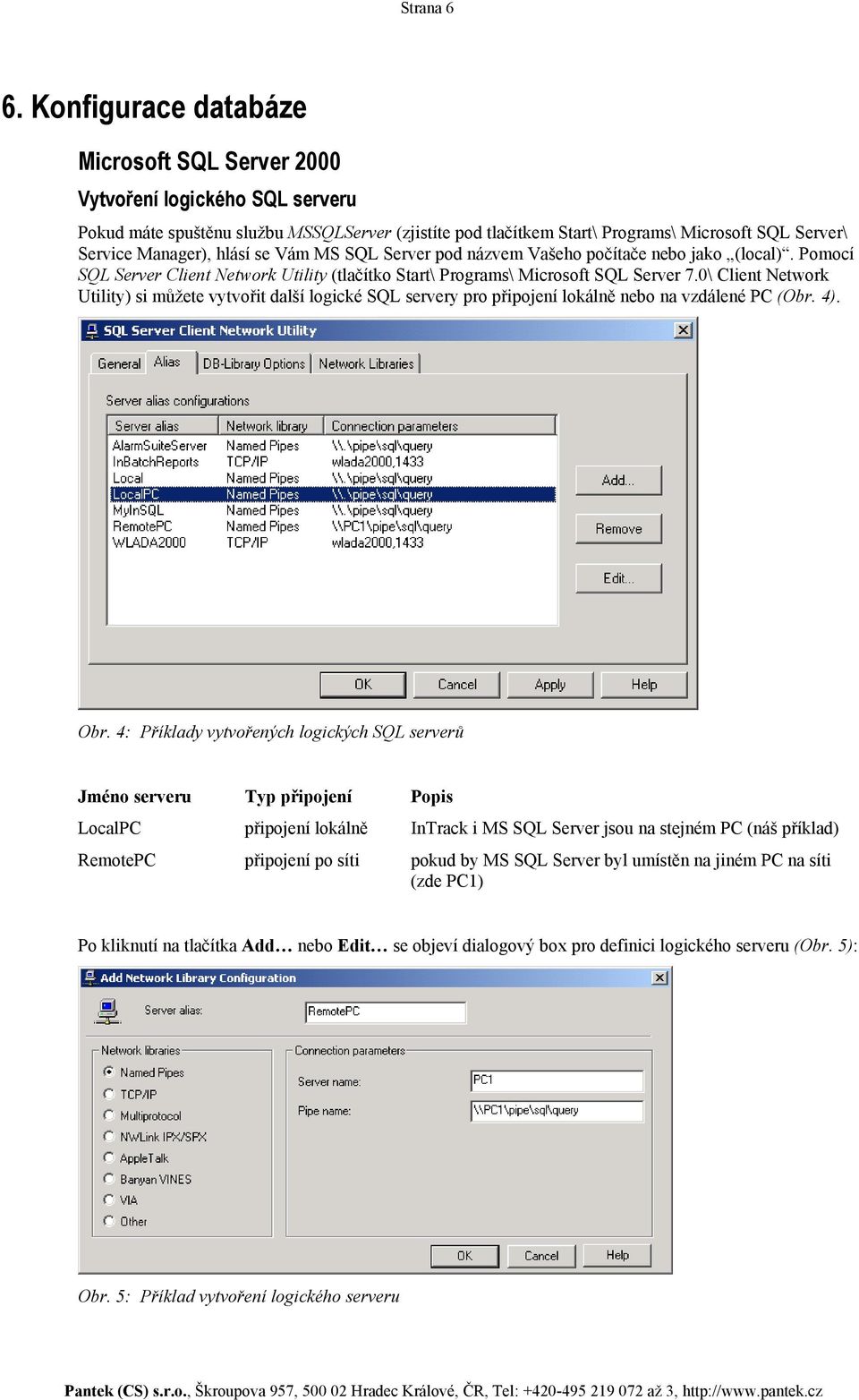

6 Strana 6 6. Konfigurace databáze Microsoft SQL Server 2000 Vytvoření logického SQL serveru Pokud máte spuštěnu službu MSSQLServer (zjistíte pod tlačítkem Start\ Programs\ Microsoft SQL Server\ Service Manager), hlásí se Vám MS SQL Server pod názvem Vašeho počítače nebo jako (local). Pomocí SQL Server Client Network Utility (tlačítko Start\ Programs\ Microsoft SQL Server 7.0\ Client Network Utility) si můžete vytvořit další logické SQL servery pro připojení lokálně nebo na vzdálené PC (Obr. 4). Obr. 4: Příklady vytvořených logických SQL serverů Jméno serveru Typ připojení Popis LocalPC připojení lokálně InTrack i MS SQL Server jsou na stejném PC (náš příklad) RemotePC připojení po síti pokud by MS SQL Server byl umístěn na jiném PC na síti (zde PC1) Po kliknutí na tlačítka Add nebo Edit se objeví dialogový box pro definici logického serveru (Obr. 5): Obr. 5: Příklad vytvoření logického serveru

7 Strana 7 Založení InTrack databáze v MS SQL Serveru Pro založení databáze použijte SQL Server Enterprise Manager (tlačítko Start\ Programs\ Microsoft SQL Server\ Enterprise Manager). Nejdříve registrujte logický server. Pravým tlačítkem myši klikněte na položku Microsoft SQL Server a zobrazí se nabídkové menu. Klikněte na nabídku New SQL Server Registration a spustí se čaroděj, který Vás provede registrací serveru (Obr. 6). Během registrace zvolte SQL Server Authentication a uživatele sa, což je administrátor, který po instalaci nemá heslo. Obr. 6: Spuštění registrace logického serveru Po úspěšné registraci můžete založit (zatím prázdnou) databázi, například se jménem Vyroba. Pravým tlačítkem myši klikněte na podadresář Database a zobrazí se nabídkové menu (Obr. 7). Obr. 7: Založení databáze Klikněte na nabídku New Database a objeví se dialogový box pro vytvoření databáze (Obr. 8). Do položky Name napište jméno databáze (v našem případě Vyroba ). Velikost databáze a uložení souboru není nutno

8 Strana 8 nastavovat. MS SQL Server sám zvětší databázi pokud bude potřeba. Unastavení umístění datového souboru a počáteční velikost můžete nastavit v záložce Data Files a Transaction Log. Poté klikněte na tlačítko OK a MS SQL Server založí databázi. Obr. 8: Založení databáze Poznámka: Velikost databáze se odvíjí od skutečných požadavků aplikace a lze ji dodatečně modifikovat. Konfigurace připojení systému InTrack na databázi Běží-li služba MSSQLServer, spusťte utilitu InTrack Database Setup (tlačítko Start\ Programs\ Wonderware FactorySuite\ InTrack ). Objeví se dialogový box pro připojení systému InTrack na databázi (Obr. 9). Zvolte typ databáze MS SQL 6.5 / 7.0, zadejte jméno logického SQL serveru shodné se jménem serveru definovaným v Client Network Utility (v našem případě LocalPC ), jméno databáze definované při tvorbě databáze (v našem případě Vyroba ), jméno uživatele zvolte sa a heslo nezadávejte. Poznámka: Po nainstalování MS SQL Serveru a vytvoření databáze je uživatel sa bez hesla.

9 Strana 9 Obr. 9: Připojení systému InTrack na databázi. Po zadání všech parametrů klikněte na tlačítko Verify. Pokud se InTrack úspešně připojí na databázi, objeví se v dolní části dialogového boxu nápis InTrack connection successful. Klikněte na tlačítko Done a dialogový box zmizí. Výše uvedeným postupem jsme nakonfigurovali default (zatím prázdnou) databázi systému InTrack (se kterou budeme dále pracovat) a ověřili jsme schopnost systému InTrack se na tuto databázi připojit. 7. Zahájení práce na nové aplikaci Aplikace v systému InTrack se skládá ze dvou částí z InTrack Serveru, který obsahuje databázový model výroby vytvořený v prostředí grafického editoru InTrack ModelMaker a klientských aplikací InTrack API Client vytvořených v prostředí systému InTouch s využitím nástrojů InTrack. InTrack ModelMaker Nejprve vytvořte model výroby v prostředí InTrack ModelMaker. Z menu Start\ Wonderware FactorySuite\ InTrack vyberte InTrack ModelMaker. Při spouštění prostředí InTrack ModelMaker se objeví dialogový box pro přihlášení uživatele (Obr. 10).

10 Strana 10 Obr. 10: Přihlášení do InTrack ModelMakeru. Při prvním (v našem případě) připojení na databázi, bude InTrack vyžadovat její inicializaci (Obr. 11). Obr. 11: Počáteční inicializace databáze. Klikněte na tlačítko Yes a InTrack v nové databázi vytvoří (zatím prázdné) tabulky používané systémem InTrack. Nyní máte připravenu InTrack databázi pro vytvoření modelu výroby. Poznámka: Reinicializaci databáze můžete kdykoliv provést vybráním položky Reinitialize Database v menu File. Reinicializace vymaže z databáze všechna data (model výroby a uložená data o průběhu výroby) a založí nové (prázdné) tabulky. Další informace jsou uvedeny ve [2]. InTrack Runtime Po vytvoření modelu výroby vytvořte klientskou aplikaci InTrack Runtime v prostředí InTouch WindowMaker. InTrack Runtime je aplikace InTouch, která využívá objekty ActiveX a OLE metody systému InTrack. OLE metody jsou přístupny přes tlačítko InTrack OLE v editačním okně skriptového editoru InTouch. Další informace jsou k dispozici v [6] a [7]. Vlastní vývoj aplikace InTrack Vlastní vytváření modelu výroby (v prostředí InTrack ModelMaker) a vývoj klientských aplikací (InTrack Runtime) není cílem tohoto dokumentu a není zde popsán.

11 Strana Zahájení práce s přenesenou (demonstrační) aplikací InTrack aplikace se skládá ze dvou částí modelu výroby vytvořeného v prostředí InTrack ModelMaker a klientských aplikací InTrack Runtime. Přenos modelu výroby Exportovaný model výroby je uložen v souboru s příponou *.mes. Do prostředí InTrack ModelMaker (a tím i do databáze) se vytvořený model výroby importuje volbou v menu File (viz dále). Před importem modelu výroby je nutné smazat všechny objekty mimo objektů typu calendars. Mazání se provádí v editoru Database Browser, který se spouští z menu File. V tomto editoru zobrazte seznam všech objektů pomocí pop-up menu. Nejprve vyberte myší uživatele sa v kategorii Users a smažte ho. Potom kliknutím na položku Select All v menu Edit vyberte všechny objekty a kliknutím na položku Delete v menu Edit smažte vybrané objekty. Objekty typu calendars nejdou smazat, což InTrack oznámí v dialogovém okně (potvrďte kliknutím na Yes ). Po vymazání objektů můžete naimportovat již dříve vytvořený model výroby. Zvolte Import Objects z menu File. Objeví se dialogové okno pro nalezení souboru. Vybráním souboru a kliknutím na tlačítko OK se spustí import. Během importu se InTrack dotáže, jestli chcete přepsat objekt manufacturing. Klikněte na tlačítko Yes a nechte ho přepsat. Poznámka: Vytvořený model výroby lze také exportovat. Je možno importovat a exportovat i části modelu výroby. Další informace naleznete ve [2]. Přenos aplikace InTrack Runtime Přenos aplikace InTrack Runtime se skládá z přenosu InTouch aplikace z jednoho PC na druhé. Pro usnadnění přenosu a zmenšení počtu přenášených souborů, je možno v adresáři InTouch aplikace určité soubory odmazat. Soubory, které lze odmazat z InTouch aplikace Soubory, které lze odmazat, se dají rozdělit do tří kategorií: zkompilované runtime soubory, záložní soubory a soubory s historickými daty. - zkompilované Runtime soubory: *.wvw Zkompilované soubory jednotlivých oken v aplikaci. Pokud tyto soubory v adresáři aplikace neexistují, při spuštění runtime prostředí se automaticky vytvoří ze zdrojových souborů (*.win). *.avl Zkompilované runtime databáze. Pokud tyto soubory v adresáři aplikace neexistují, při spuštění runtime prostředí se automaticky vytvoří ze zdrojových souborů. - záložní soubory: *.?bk Záložní kopie různých souborů aplikace (např. okna aplikace *.wbk). Pro běh aplikace (v runtime prostředí) nejsou tyto soubory vyžadovány. Vytvářejí se pouze při práci ve vývojovém prostředí. - soubory s historickými daty: Upozornění: Soubory s historickými daty obsahují informace ukládané v průběhu vykonávání aplikace (v Runtime prostředí). Pokud jsou tyto soubory smazány, aplikace bude fungovat bez jakýchkoliv problémů. Jestliže však soubory historických dat obsahují pro Vás důležité informace, o které nechcete přijít, potom tyto soubory nemažte, ale zálohujte! *.lgh, *.idx Dva typy souborů, ve kterých jsou uložena historická data tzv. logovaných proměnných. *.alg Soubory obsahující ukládaná alarmová hlášení a události.

12 Strana 12 *.aeh Retentiv.* Soubory obsahující hlášení od programu WWLogger, např. informace o práci s aplikací včetně chybových hlášení. Soubory obsahující poslední hodnoty těch proměnných, u kterých je ve vývojovém prostředí zvolena volba Retentive Value. Pokud jsou tyto soubory smazány, při následujícím spuštění Runtime prostředí budou do takových proměnných vloženy inicializační hodnoty z databáze proměnných. Obecná pravidla pro přenášení nebo kopírování InTouch aplikací 1. Všechny soubory InTouch aplikace (uložené v adresáři aplikace) považujte za jeden nerozdělitelný celek. Nikdy nekopírujte pouze jednotlivé soubory! 2. Odmažte zkompilované runtime soubory s příponami *.wvw a *.avl, nebo i další, jak je uvedeno výše. 3. Cílový adresář pro aplikaci musí být prázdný. 4. Nikdy nepřidávejte, nemažte nebo nemodifikujte jednotlivé soubory (např. přes Windows Explorer nebo File Manager) v adresáři InTouch aplikace. Přidávání, mazání a modifikace souborů je povoleno jen prostřednictvím vývojového prostředí (WindowMaker). Pouze soubory, které jsou uvedeny v předchozí sekci Soubory, které lze odmazat z InTouch aplikace, mohou být smazány z adresáře aplikace. Doporučení při změně nastavení národního prostředí Pro aplikace s InTrack Runtime doporučujeme používat pouze prostředí English [United States] (se změnou v registrech pro české fonty). Po změně národního prostředí doporučujeme před spuštěním aplikace InTouch odstranit z jejího adresáře všechny zkompilované runtime soubory (*.wvw, *.avl) a záložní soubory (*.?bk).

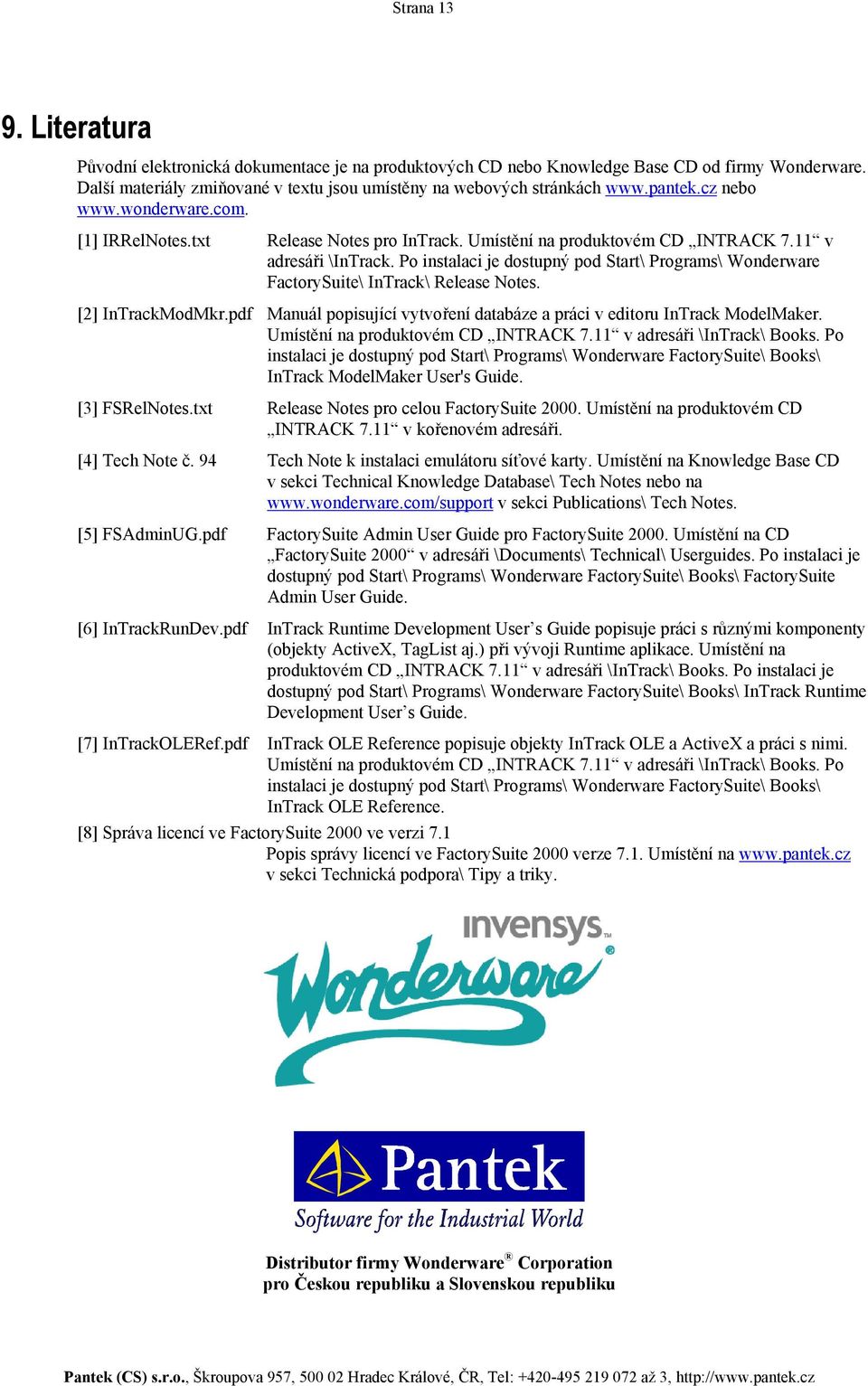

13 Strana Literatura Původní elektronická dokumentace je na produktových CD nebo Knowledge Base CD od firmy Wonderware. Další materiály zmiňované v textu jsou umístěny na webových stránkách nebo [1] IRRelNotes.txt Release Notes pro InTrack. Umístění na produktovém CD INTRACK 7.11 v adresáři \InTrack. Po instalaci je dostupný pod Start\ Programs\ Wonderware FactorySuite\ InTrack\ Release Notes. [2] InTrackModMkr.pdf Manuál popisující vytvoření databáze a práci v editoru InTrack ModelMaker. Umístění na produktovém CD INTRACK 7.11 v adresáři \InTrack\ Books. Po instalaci je dostupný pod Start\ Programs\ Wonderware FactorySuite\ Books\ InTrack ModelMaker User's Guide. [3] FSRelNotes.txt Release Notes pro celou FactorySuite Umístění na produktovém CD INTRACK 7.11 v kořenovém adresáři. [4] Tech Note č. 94 Tech Note k instalaci emulátoru síťové karty. Umístění na Knowledge Base CD v sekci Technical Knowledge Database\ Tech Notes nebo na v sekci Publications\ Tech Notes. [5] FSAdminUG.pdf FactorySuite Admin User Guide pro FactorySuite Umístění na CD FactorySuite 2000 v adresáři \Documents\ Technical\ Userguides. Po instalaci je dostupný pod Start\ Programs\ Wonderware FactorySuite\ Books\ FactorySuite Admin User Guide. [6] InTrackRunDev.pdf InTrack Runtime Development User s Guide popisuje práci s různými komponenty (objekty ActiveX, TagList aj.) při vývoji Runtime aplikace. Umístění na produktovém CD INTRACK 7.11 v adresáři \InTrack\ Books. Po instalaci je dostupný pod Start\ Programs\ Wonderware FactorySuite\ Books\ InTrack Runtime Development User s Guide. [7] InTrackOLERef.pdf InTrack OLE Reference popisuje objekty InTrack OLE a ActiveX a práci s nimi. Umístění na produktovém CD INTRACK 7.11 v adresáři \InTrack\ Books. Po instalaci je dostupný pod Start\ Programs\ Wonderware FactorySuite\ Books\ InTrack OLE Reference. [8] Správa licencí ve FactorySuite 2000 ve verzi 7.1 Popis správy licencí ve FactorySuite 2000 verze 7.1. Umístění na v sekci Technická podpora\ Tipy a triky. Distributor firmy Wonderware Corporation pro Českou republiku a Slovenskou republiku
