1 BETONOVÉ PRVKY PRO PODZEMNÍ SÍTĚ KNLIZČNÍ ŠCHTY ULIČNÍ VPUSTI ŠCHTOVÉ POKLOPY MELIORČNÍ ŠCHTICE VSKOVCÍ DÍLCE DÍLCE PRO STUDNY ŽELEZOBETONOVÉ TROUBY NÁDRŽE VSKOVCÍ SYSTÉMY ČERPCÍ STNICE ODLUČOVČE ROPNÝCH LÁTEK LPÁKY TUKŮ 2011

2 Nečtu editorialy a úvodníky. Znám je všechny, i ty, co ještě nebyly napsány. Nejnudnější jsou ty v katalozích výrobců čehokoliv a obchodníků s čímkoliv. I když někdy nelžou. Všichni žijeme reálné životy a každý z nás to má v tom svém nejtěžší. Jen naše civilizační slušnost a ohleduplnost nás vede k tomu, že posloucháme toho druhého, přestože my to máme těžší než on. Většinou. Nechceme Vám znesnadňovat Váš život. Nechceme Vás ničím obtěžovat... Už vůbec ne sdělováním, že naše výrobky jsou nejlepší, nejkvalitnější... a my naplněni snahou Vám ve všem pomoci a ještě se při tom usmívat. To vše skoro zadarmo. Chceme Vás u nás s úsměvem přivítat. Chceme Vám během 4 minut poradit a během 1 minuty Vás obsloužit. Bez čekání, bez problémů, z Vašeho pohledu co nejjednodušeji. Pak poděkovat za Vaši přízeň. Samozřejmě, můžeme se Vám věnovat i nekonečně dlouho a s nekonečnou péčí. Když Vy budete chtít. Budeme laskaví a usměvaví. Vždy vděční, že jste k nám přišli.

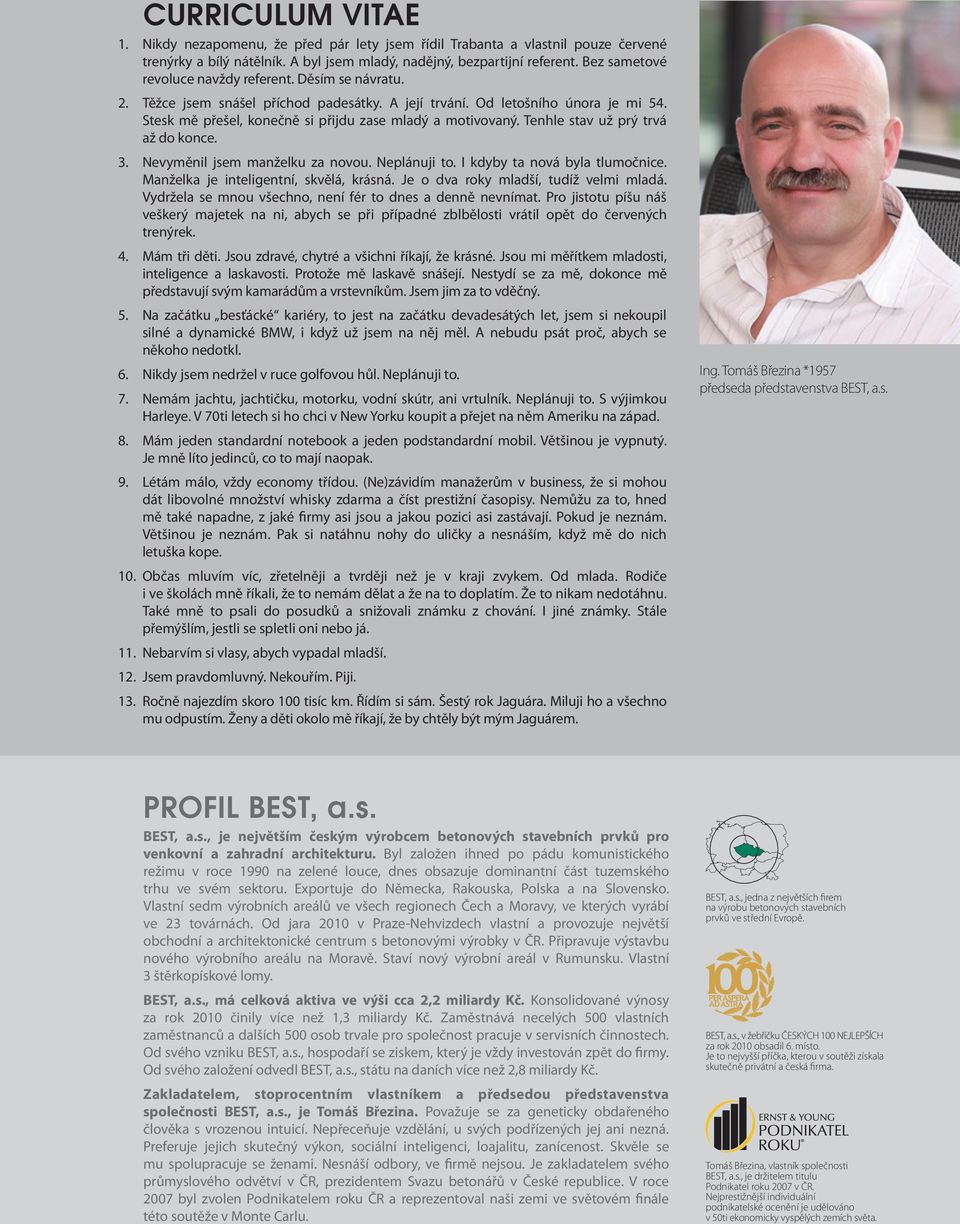

3 CURRICULUM VITE 1. Nikdy nezapomenu, že před pár lety jsem řídil Trabanta a vlastnil pouze červené trenýrky a bílý nátělník. byl jsem mladý, nadějný, bezpartijní referent. Bez sametové revoluce navždy referent. Děsím se návratu. 2. Těžce jsem snášel příchod padesátky. její trvání. Od letošního února je mi 54. Stesk mě přešel, konečně si přijdu zase mladý a motivovaný. Tenhle stav už prý trvá až do konce. 3. Nevyměnil jsem manželku za novou. Neplánuji to. I kdyby ta nová byla tlumočnice. Manželka je inteligentní, skvělá, krásná. Je o dva roky mladší, tudíž velmi mladá. Vydržela se mnou všechno, není fér to dnes a denně nevnímat. Pro jistotu píšu náš veškerý majetek na ni, abych se při případné zblbělosti vrátil opět do červených trenýrek. 4. Mám tři děti. Jsou zdravé, chytré a všichni říkají, že krásné. Jsou mi měřítkem mladosti, inteligence a laskavosti. Protože mě laskavě snášejí. Nestydí se za mě, dokonce mě představují svým kamarádům a vrstevníkům. Jsem jim za to vděčný. 5. Na začátku besťácké kariéry, to jest na začátku devadesátých let, jsem si nekoupil silné a dynamické BMW, i když už jsem na něj měl. nebudu psát proč, abych se někoho nedotkl. 6. Nikdy jsem nedržel v ruce golfovou hůl. Neplánuji to. 7. Nemám jachtu, jachtičku, motorku, vodní skútr, ani vrtulník. Neplánuji to. S výjimkou Harleye. V 70ti letech si ho chci v New Yorku koupit a přejet na něm meriku na západ. 8. Mám jeden standardní notebook a jeden podstandardní mobil. Většinou je vypnutý. Je mně líto jedinců, co to mají naopak. 9. Létám málo, vždy economy třídou. (Ne)závidím manažerům v business, že si mohou dát libovolné množství whisky zdarma a číst prestižní časopisy. Nemůžu za to, hned mě také napadne, z jaké firmy asi jsou a jakou pozici asi zastávají. Pokud je neznám. Většinou je neznám. Pak si natáhnu nohy do uličky a nesnáším, když mě do nich letuška kope. 10. Občas mluvím víc, zřetelněji a tvrději než je v kraji zvykem. Od mlada. Rodiče i ve školách mně říkali, že to nemám dělat a že na to doplatím. Že to nikam nedotáhnu. Také mně to psali do posudků a snižovali známku z chování. I jiné známky. Stále přemýšlím, jestli se spletli oni nebo já. 11. Nebarvím si vlasy, abych vypadal mladší. 12. Jsem pravdomluvný. Nekouřím. Piji. 13. Ročně najezdím skoro 100 tisíc km. Řídím si sám. Šestý rok Jaguára. Miluji ho a všechno mu odpustím. Ženy a děti okolo mě říkají, že by chtěly být mým Jaguárem. Ing. Tomáš Březina *1957 předseda představenstva BEST, a.s. PROFIL BEST, a.s. BEST, a.s., je největším českým výrobcem betonových stavebních prvků pro venkovní a zahradní architekturu. Byl založen ihned po pádu komunistického režimu v roce 1990 na zelené louce, dnes obsazuje dominantní část tuzemského trhu ve svém sektoru. Exportuje do Německa, Rakouska, Polska a na Slovensko. Vlastní sedm výrobních areálů ve všech regionech Čech a Moravy, ve kterých vyrábí ve 23 továrnách. Od jara 2010 v PrazeNehvizdech vlastní a provozuje největší obchodní a architektonické centrum s betonovými výrobky v ČR. Připravuje výstavbu nového výrobního areálu na Moravě. Staví nový výrobní areál v Rumunsku. Vlastní 3 štěrkopískové lomy. BEST, a.s., má celková aktiva ve výši cca 2,2 miliardy Kč. Konsolidované výnosy za rok 2010 činily více než 1,3 miliardy Kč. Zaměstnává necelých 500 vlastních zaměstnanců a dalších 500 osob trvale pro společnost pracuje v servisních činnostech. Od svého vzniku BEST, a.s., hospodaří se ziskem, který je vždy investován zpět do firmy. Od svého založení odvedl BEST, a.s., státu na daních více než 2,8 miliardy Kč. Zakladatelem, stoprocentním vlastníkem a předsedou představenstva společnosti BEST, a.s., je Tomáš Březina. Považuje se za geneticky obdařeného člověka s vrozenou intuicí. Nepřeceňuje vzdělání, u svých podřízených jej ani nezná. Preferuje jejich skutečný výkon, sociální inteligenci, loajalitu, zanícenost. Skvěle se mu spolupracuje se ženami. Nesnáší odbory, ve firmě nejsou. Je zakladatelem svého průmyslového odvětví v ČR, prezidentem Svazu betonářů v České republice. V roce 2007 byl zvolen Podnikatelem roku ČR a reprezentoval naši zemi ve světovém finále této soutěže v Monte Carlu. BEST, a.s., jedna z největších firem na výrobu betonových stavebních prvků ve střední Evropě. BEST, a.s., v žebříčku ČESKÝCH 100 NEJLEPŠÍCH za rok 2010 obsadil 6. místo. Je to nejvyšší příčka, kterou v soutěži získala skutečně privátní a česká firma. Tomáš Březina, vlastník společnosti BEST, a.s., je držitelem titulu Podnikatel roku 2007 v ČR. Nejprestižnější individuální podnikatelské ocenění je udělováno v 50ti ekonomicky vyspělých zemích světa.

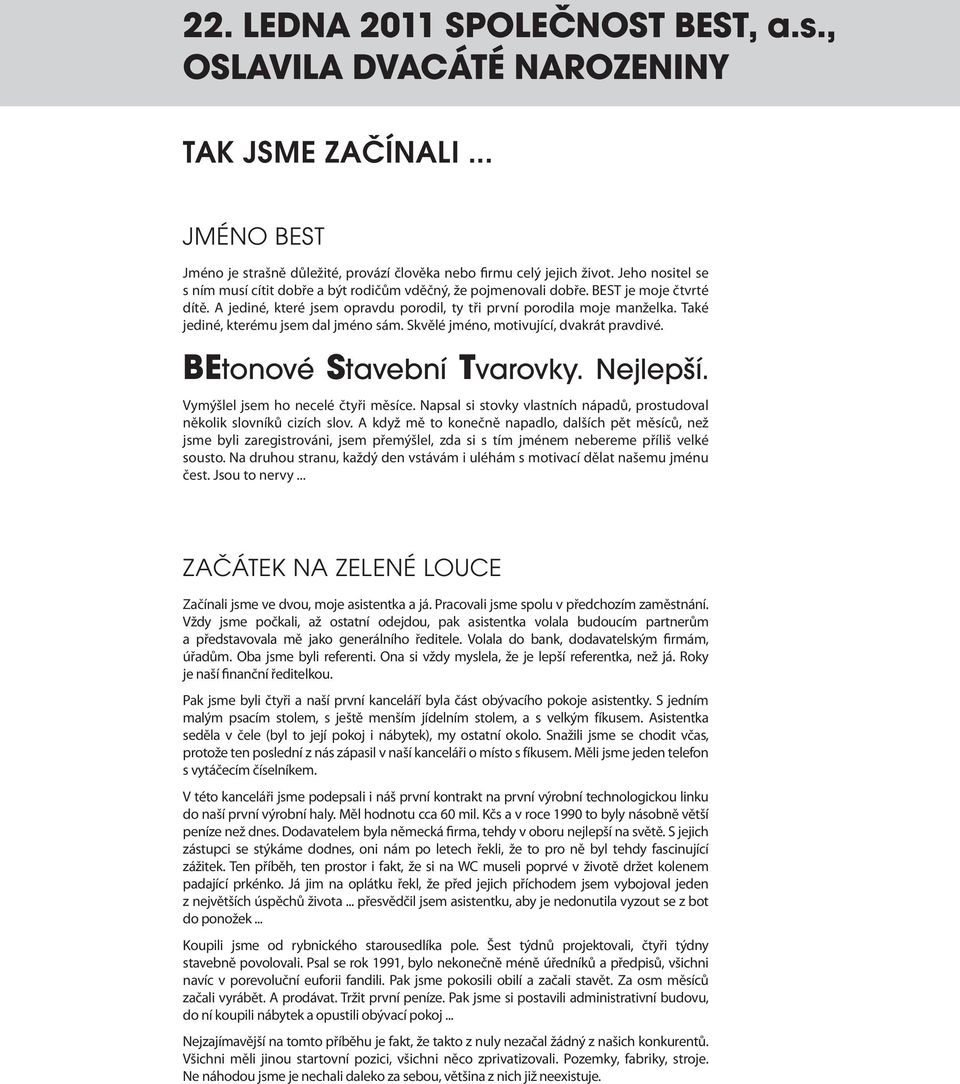

4 22. LEDN 2011 SPOLEČNOST BEST, a.s., OSLVIL DVCÁTÉ NROZENINY TK JSME ZČÍNLI... JMÉNO BEST Jméno je strašně důležité, provází člověka nebo firmu celý jejich život. Jeho nositel se s ním musí cítit dobře a být rodičům vděčný, že pojmenovali dobře. BEST je moje čtvrté dítě. jediné, které jsem opravdu porodil, ty tři první porodila moje manželka. Také jediné, kterému jsem dal jméno sám. Skvělé jméno, motivující, dvakrát pravdivé. BEtonové Stavební Tvarovky. Nejlepší. Vymýšlel jsem ho necelé čtyři měsíce. Napsal si stovky vlastních nápadů, prostudoval několik slovníků cizích slov. když mě to konečně napadlo, dalších pět měsíců, než jsme byli zaregistrováni, jsem přemýšlel, zda si s tím jménem nebereme příliš velké sousto. Na druhou stranu, každý den vstávám i uléhám s motivací dělat našemu jménu čest. Jsou to nervy... ZČÁTEK N ZELENÉ LOUCE Začínali jsme ve dvou, moje asistentka a já. Pracovali jsme spolu v předchozím zaměstnání. Vždy jsme počkali, až ostatní odejdou, pak asistentka volala budoucím partnerům a představovala mě jako generálního ředitele. Volala do bank, dodavatelským firmám, úřadům. Oba jsme byli referenti. Ona si vždy myslela, že je lepší referentka, než já. Roky je naší finanční ředitelkou. Pak jsme byli čtyři a naší první kanceláří byla část obývacího pokoje asistentky. S jedním malým psacím stolem, s ještě menším jídelním stolem, a s velkým fíkusem. sistentka seděla v čele (byl to její pokoj i nábytek), my ostatní okolo. Snažili jsme se chodit včas, protože ten poslední z nás zápasil v naší kanceláři o místo s fíkusem. Měli jsme jeden telefon s vytáčecím číselníkem. V této kanceláři jsme podepsali i náš první kontrakt na první výrobní technologickou linku do naší první výrobní haly. Měl hodnotu cca 60 mil. Kčs a v roce 1990 to byly násobně větší peníze než dnes. Dodavatelem byla německá firma, tehdy v oboru nejlepší na světě. S jejich zástupci se stýkáme dodnes, oni nám po letech řekli, že to pro ně byl tehdy fascinující zážitek. Ten příběh, ten prostor i fakt, že si na WC museli poprvé v životě držet kolenem padající prkénko. Já jim na oplátku řekl, že před jejich příchodem jsem vybojoval jeden z největších úspěchů života... přesvědčil jsem asistentku, aby je nedonutila vyzout se z bot do ponožek... Koupili jsme od rybnického starousedlíka pole. Šest týdnů projektovali, čtyři týdny stavebně povolovali. Psal se rok 1991, bylo nekonečně méně úředníků a předpisů, všichni navíc v porevoluční euforii fandili. Pak jsme pokosili obilí a začali stavět. Za osm měsíců začali vyrábět. prodávat. Tržit první peníze. Pak jsme si postavili administrativní budovu, do ní koupili nábytek a opustili obývací pokoj... Nejzajímavější na tomto příběhu je fakt, že takto z nuly nezačal žádný z našich konkurentů. Všichni měli jinou startovní pozici, všichni něco zprivatizovali. Pozemky, fabriky, stroje. Ne náhodou jsme je nechali daleko za sebou, většina z nich již neexistuje.

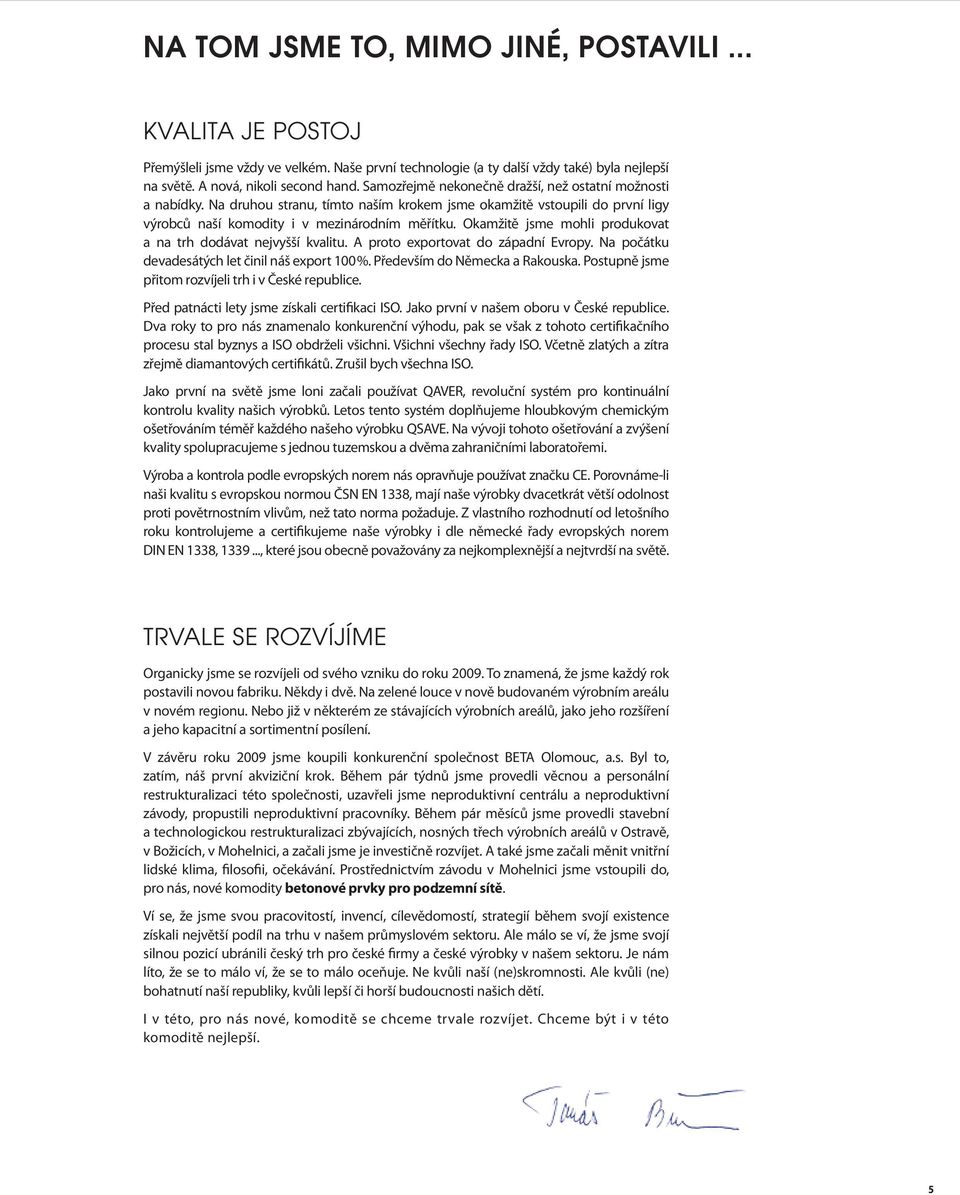

5 N TOM JSME TO, MIMO JINÉ, POSTVILI... KVLIT JE POSTOJ Přemýšleli jsme vždy ve velkém. Naše první technologie (a ty další vždy také) byla nejlepší na světě. nová, nikoli second hand. Samozřejmě nekonečně dražší, než ostatní možnosti a nabídky. Na druhou stranu, tímto naším krokem jsme okamžitě vstoupili do první ligy výrobců naší komodity i v mezinárodním měřítku. Okamžitě jsme mohli produkovat a na trh dodávat nejvyšší kvalitu. proto exportovat do západní Evropy. Na počátku devadesátých let činil náš export 100 %. Především do Německa a Rakouska. Postupně jsme přitom rozvíjeli trh i v České republice. Před patnácti lety jsme získali certifikaci ISO. Jako první v našem oboru v České republice. Dva roky to pro nás znamenalo konkurenční výhodu, pak se však z tohoto certifikačního procesu stal byznys a ISO obdrželi všichni. Všichni všechny řady ISO. Včetně zlatých a zítra zřejmě diamantových certifikátů. Zrušil bych všechna ISO. Jako první na světě jsme loni začali používat QVER, revoluční systém pro kontinuální kontrolu kvality našich výrobků. Letos tento systém doplňujeme hloubkovým chemickým ošetřováním téměř každého našeho výrobku QSVE. Na vývoji tohoto ošetřování a zvýšení kvality spolupracujeme s jednou tuzemskou a dvěma zahraničními laboratořemi. Výroba a kontrola podle evropských norem nás opravňuje používat značku CE. Porovnámeli naši kvalitu s evropskou normou ČSN EN 1338, mají naše výrobky dvacetkrát větší odolnost proti povětrnostním vlivům, než tato norma požaduje. Z vlastního rozhodnutí od letošního roku kontrolujeme a certifikujeme naše výrobky i dle německé řady evropských norem DIN EN 1338, , které jsou obecně považovány za nejkomplexnější a nejtvrdší na světě. TRVLE SE ROZVÍJÍME Organicky jsme se rozvíjeli od svého vzniku do roku To znamená, že jsme každý rok postavili novou fabriku. Někdy i dvě. Na zelené louce v nově budovaném výrobním areálu v novém regionu. Nebo již v některém ze stávajících výrobních areálů, jako jeho rozšíření a jeho kapacitní a sortimentní posílení. V závěru roku 2009 jsme koupili konkurenční společnost BET Olomouc, a.s. Byl to, zatím, náš první akviziční krok. Během pár týdnů jsme provedli věcnou a personální restrukturalizaci této společnosti, uzavřeli jsme neproduktivní centrálu a neproduktivní závody, propustili neproduktivní pracovníky. Během pár měsíců jsme provedli stavební a technologickou restrukturalizaci zbývajících, nosných třech výrobních areálů v Ostravě, v Božicích, v Mohelnici, a začali jsme je investičně rozvíjet. také jsme začali měnit vnitřní lidské klima, filosofii, očekávání. Prostřednictvím závodu v Mohelnici jsme vstoupili do, pro nás, nové komodity betonové prvky pro podzemní sítě. Ví se, že jsme svou pracovitostí, invencí, cílevědomostí, strategií během svojí existence získali největší podíl na trhu v našem průmyslovém sektoru. le málo se ví, že jsme svojí silnou pozicí ubránili český trh pro české firmy a české výrobky v našem sektoru. Je nám líto, že se to málo ví, že se to málo oceňuje. Ne kvůli naší (ne)skromnosti. le kvůli (ne) bohatnutí naší republiky, kvůli lepší či horší budoucnosti našich dětí. I v této, pro nás nové, komoditě se chceme trvale rozvíjet. Chceme být i v této komoditě nejlepší. 5

6 REVOLUČNÍ VÝROBNÍ TECHNOLOGIE PRO VÝROBU ŠCHTOVÝCH DEN, PRVNÍ V ČR V letošním roce uvádíme do provozu unikátní výrobní linku německého dodavatele technologií, společnosti Prinzing. Primuss vysoce výkonný robot značky Prinzing nám umožní nabízet zákazníkům monolitická šachtová dna s jakoukoli geometrií vnitřního žlabu a libovolnou možností trubního napojení. Profily samotných žlabů jsou tvarově ideální a zaručují maximální možný průtok. Unikátnost a ojedinělost této technologie spočívá ve výrobě celého šachtového dna jedinou výrobní operací robotickým způsobem. 6

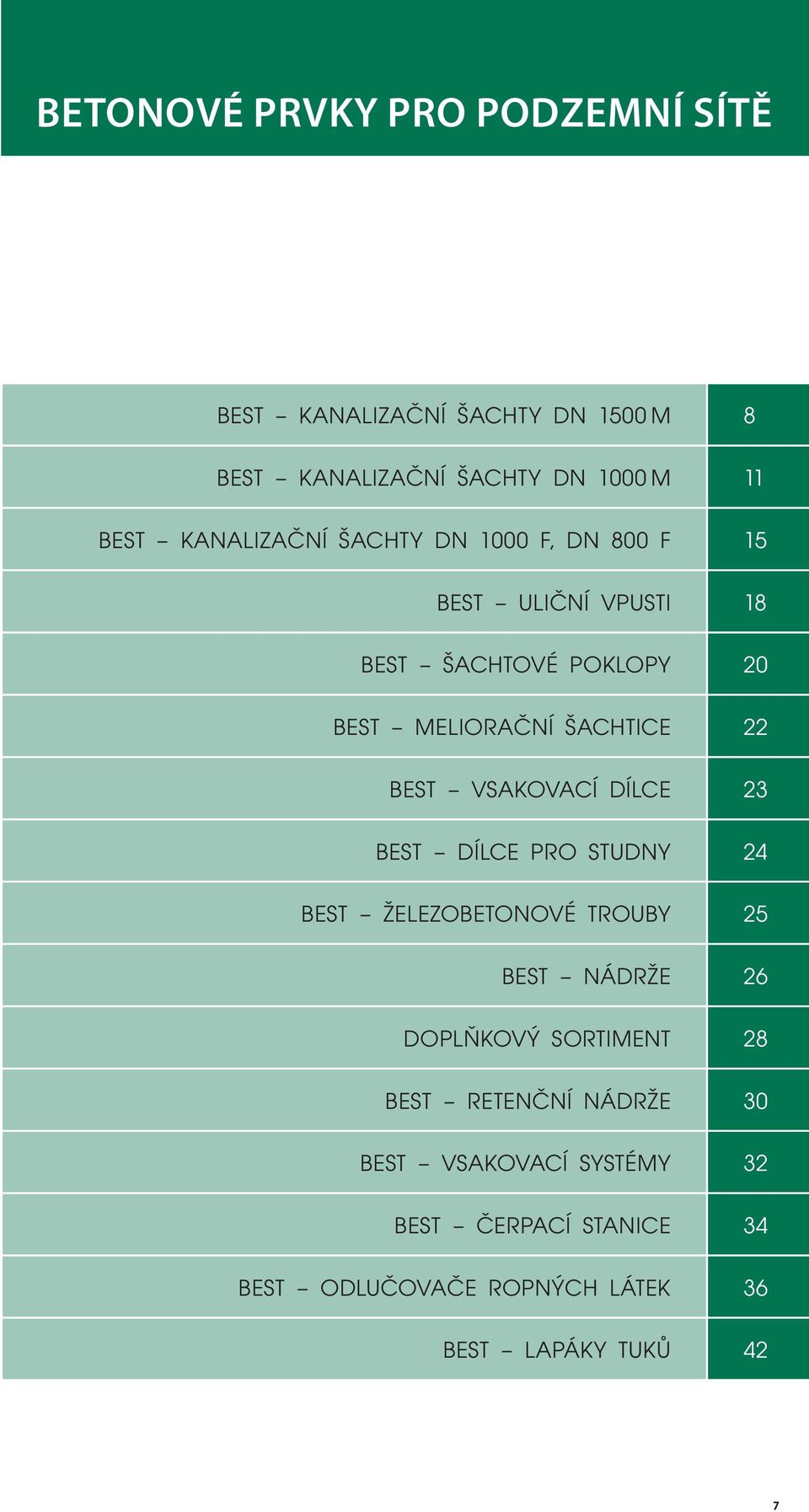

7 BETONOVÉ PRVKY PRO PODZEMNÍ SÍTĚ BEST KNLIZČNÍ ŠCHTY DN 1500 M 8 BEST KNLIZČNÍ ŠCHTY DN 1000 M 11 BEST KNLIZČNÍ ŠCHTY DN 1000 F, DN 800 F 15 BEST ULIČNÍ VPUSTI 18 BEST ŠCHTOVÉ POKLOPY 20 BEST MELIORČNÍ ŠCHTICE 22 BEST VSKOVCÍ DÍLCE 23 BEST DÍLCE PRO STUDNY 24 BEST ŽELEZOBETONOVÉ TROUBY 25 BEST NÁDRŽE 26 DOPLŇKOVÝ SORTIMENT 28 BEST RETENČNÍ NÁDRŽE 30 BEST VSKOVCÍ SYSTÉMY 32 BEST ČERPCÍ STNICE 34 BEST ODLUČOVČE ROPNÝCH LÁTEK 36 BEST LPÁKY TUKŮ 42 7

8 BEST KNLIZČNÍ ŠCHTY DN 1500 M kanalizační šachty jsou určeny ke stavbě vodotěsných vstupních a revizních šachet na kanalizačním řadu při použití těsnicího profilu splňuje tvar spoje nejnáročnější požadavky na těsnost spojů vertikálních dílců kanalizačního řadu na šachtová dna lze napojit kanalizační potrubí DN 700, 800, 900, 1000, 1100 a 1200 úhly napojení do šachtového dna jsou v rozmezí od 120 do 240, stupňované po pěti stupních manipulace šachtových den se provádí pomocí lanových smyček, které se šroubují do zabudovaných závitnic RD 30 u skruží a přechodových desek je manipulace prováděna pomocí lanových smyček šroubovaných do zabudovaných závitnic RD 16 kanalizační šachty včetně šachtových den jsou opatřeny ocelovými stupadly s PE povlakem nástupnice (kyneta) u šachtového dna je standardně prováděna do 2/3 výšky vývodu, na přání zákazníka ji lze provést v 1/2 nebo 1/1 výšky žlabu max. převýšení přítoku je 10 mm prvky se vyrábějí z betonu třídy C35/45 každou zakázku je vždy nutné obchodně a technicky upřesnit viz objednávkový list Prefabrikovaná kanalizační šachta DN 1500 M s přechodem na DN 1000 M poklop BEGU D400 vyrovnávací prstenec RV 625 x kapsové stupadlo (K) kónus SHM 1000/625 x 670 PS+K 670 ocelové stupadlo (PS) skruž SRM 1000 x 1000 PS D skruž SRM 1000 x 500 PS 500 těsnost šachty zajišťuje elastomerové těsnění skruž SRM 1000 x 250 PS přechodová deska PMM 1500/1000 x 380 Z PS D těsnost šachty zajišťuje elastomerové těsnění šachtové dno SUM 1500 x 1750 DN... NÁSTUPNICE 1750 stavební výška Legenda: Z zesílené zatížení PS ocelové stupadlo s PE povlakem K kapsové stupadlo 8

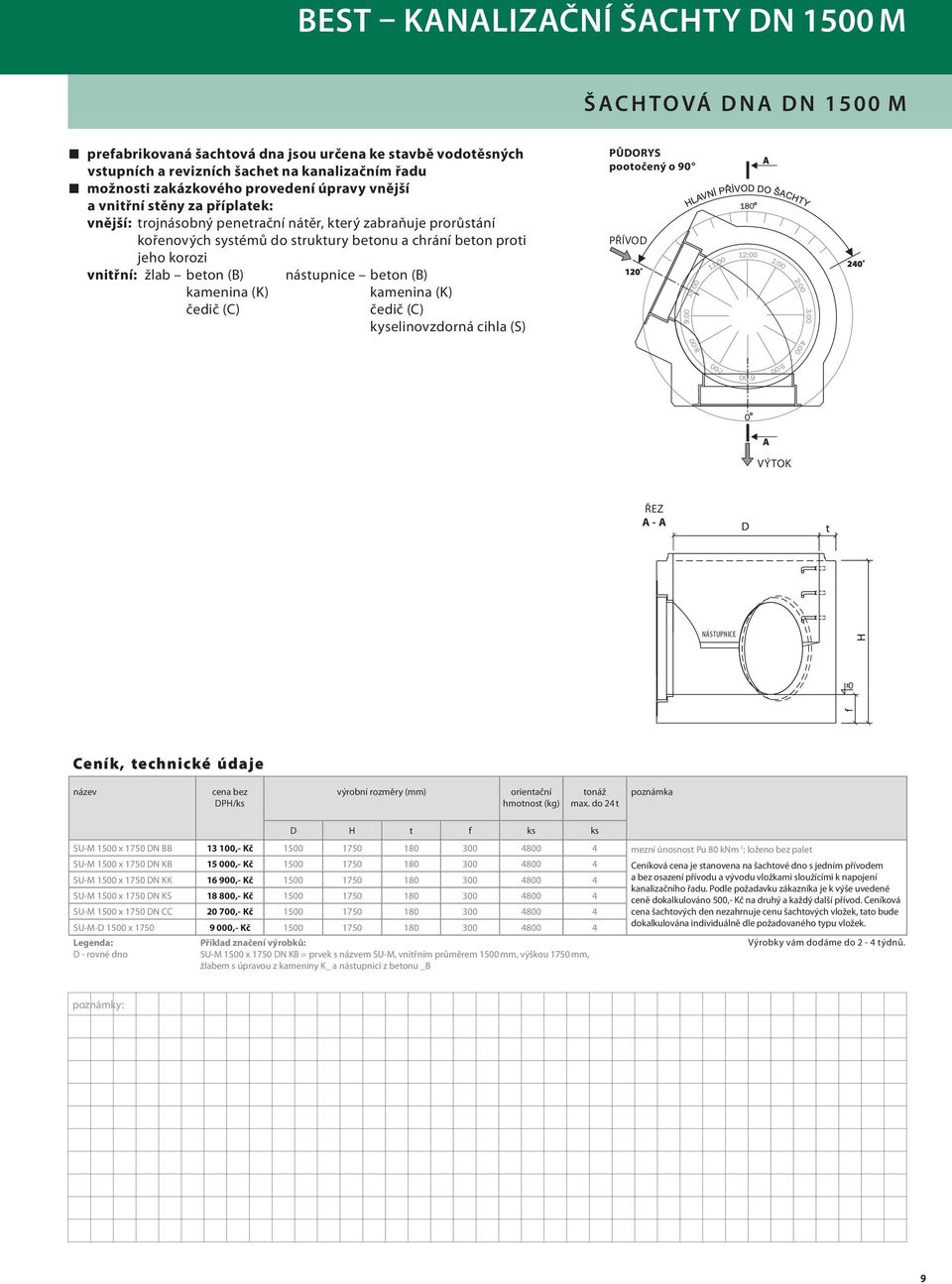

9 BEST KNLIZČNÍ ŠCHTY DN 1500 M ŠCHTOVÁ DN DN 1500 M prefabrikovaná šachtová dna jsou určena ke stavbě vodotěsných vstupních a revizních šachet na kanalizačním řadu možnosti zakázkového provedení úpravy vnější a vnitřní stěny za příplatek: vnější: trojnásobný penetrační nátěr, který zabraňuje prorůstání kořenových systémů do struktury betonu a chrání beton proti jeho korozi vnitřní: žlab beton (B) nástupnice beton (B) kamenina (K) čedič (C) kamenina (K) čedič (C) kyselinovzdorná cihla (S) PŮDORYS pootočený o 90 PŘÍVOD VÝTOK ŘEZ NÁSTUPNICE 0 název cena bez DPH/ks výrobní rozměry (mm) orientační hmotnost (kg) tonáž max. do 24 t D H t f ks ks SUM 1500 x 1750 DN BB , Kč mezní únosnost Pu 80 knm 1 ; loženo bez palet SUM 1500 x 1750 DN KB , Kč SUM 1500 x 1750 DN KK , Kč SUM 1500 x 1750 DN KS , Kč SUM 1500 x 1750 DN CC , Kč SUMD 1500 x , Kč Legenda: D rovné dno Příklad značení výrobků: SUM 1500 x 1750 DN KB = prvek s názvem SUM, vnitřním průměrem 1500 mm, výškou 1750 mm, žlabem s úpravou z kameniny K_ a nástupnicí z betonu _B Ceníková cena je stanovena na šachtové dno s jedním přívodem a bez osazení přívodu a vývodu vložkami sloužícími k napojení kanalizačního řadu. Podle požadavku zákazníka je k výše uvedené ceně dokalkulováno 500, Kč na druhý a každý další přívod. Ceníková cena šachtových den nezahrnuje cenu šachtových vložek, tato bude dokalkulována individuálně dle požadovaného typu vložek. Výrobky vám dodáme do 2 4 týdnů. poznámky: 9

10 BEST KNLIZČNÍ ŠCHTY DN 1500 M SKRUŽE DN 1500 M skruže jsou určeny pro stavbu kanalizačních vodotěsných šachet k podzemnímu vedení inženýrských sítí a pro stavbu jímek tloušťka stěny skružových dílců a přechodových desek 140 mm pro manipulaci jsou zabudovány závitnice RD 16, do kterých se šroubují lanové úchyty název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t D H t ks ks SRM 1500 x 500 PS 3 800, Kč mezní únosnost Pu 80 knm 1 SRM 1500 x 1000 PS 4 800, Kč Legenda: PS ocelové stupadlo s PE povlakem loženo bez palet Výrobky vám dodáme do 2 4 týdnů. PŘECHODOVÉ DESKY DN 1500 M PMM 1500/1000 x 380 Z PS RD 16 přechodové desky se používají u kanalizační šachty, kde je potřeba zúžení na DN 1000, 800, 625 mm pro manipulaci jsou zabudovány závitnice RD 16, do kterých se šroubují lanové úchyty PM 1500/1000 x 280 Z PS RD 16 název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t D D1 D2 H t ks ks PM 1500/625 x 280 Z 4 300, Kč PM 1500/800 x 280 Z PS 4 300, Kč PMM 1500/1000 x 380 Z PS 4 300, Kč PMM 1500/1000 x 380 Z PS ST 4 500, Kč PM 1500/1000 x 280 Z PS 4 300, Kč Legenda: Z zesílené zatížení PS ocelové stupadlo s PE povlakem ST otvor umístěn ve středu desky mezní únosnost Pu 200 knm 1 loženo bez palet Výrobky vám dodáme do 2 4 týdnů. VYROVNÁVCÍ PRSTENCE vyrovnávací prstence slouží k vyrovnání stavebních výšek kanalizačních šachet na úroveň terénu nebo vozovky název cena bez DPH/ks výrobní rozměry (mm) počet (ks) hmotnost (kg) tonáž max. do 24 t na tyto prvky se nevztahují slevy D H/H1 t paleta ks paleta paleta ks RV 625 x , Kč , RV 625 x , Kč , RV 625 x , Kč , RV 625 x , Kč , RV 625 x , Kč , RV 625 x 60/40 167, Kč / , RV 625 x 60/ , Kč / , loženo na paletách (hmotnost palety 30 kg započtena) Výrobky vám dodáme do 2 4 týdnů. 10

11 BEST KNLIZČNÍ ŠCHTY DN 1000 M kanalizační šachty jsou určeny ke stavbě vodotěsných vstupních a revizních šachet na kanalizačním řadu při použití těsnicího profilu splňuje tvar spoje nejnáročnější požadavky na těsnost spojů na šachtová dna lze napojit kanalizační potrubí od DN 100 do DN 600 do šachtového dna i následujících dílců je možné dle požadavku vrtáním vytvořit otvory o průměrech 40, 55, 80, 170, 210, 226, 270, 276, 310, 341, 350, 380, 400, 426, 550, 650 mm (ceny vrtání diamantovými korunkami naleznete na str. 28) u šachtového dna je možné dle požadavku upravovat osové výšky, úhly (odklonění osy přívodu od osy vývodu v rozpětí od 90 do 270 ) a počet přívodů šachtová dna je možné dodat se šikmým vstupem a výstupem (dle tabulky na str. 13) pro manipulaci se skružemi a šachtovými dny jsou používány DEH závěsy (2,5 t), které jsou umístěny u skružových dílců shora v 1/3 výšky dílce, u šachtových den na dosedací ploše zámku kanalizační šachty včetně šachtových den jsou opatřeny ocelovými stupadly s PE povlakem nástupnice (kyneta) u šachtového dna je standardně prováděna do 1/1 výšky vývodu dle DIN 4034 převýšení přítoku je 10 mm prvky se vyrábějí z betonu třídy C35/45 každou zakázku je vždy nutné obchodně a technicky upřesnit viz objednávkový list šachtová dna DN 1000 M se používají i pro systémy kanalizačních šachet DN 1000 F (DIN 4034/II) Prefabrikovaná kanalizační šachta DN 1000 M poklop BEGU D400 vyrovnávací prstenec RV 625 x kapsové stupadlo (K) kónus SHM 1000/625 x 670 PS+K 670 ocelové stupadlo (PS) skruž SRM 1000 x 1000 PS 1000 skruž SRM 1000 x 500 PS 120 těsnost šachty zajišťuje elastomerové těsnění skruž SRM 1000 x 250 PS šachtové dno SUM 1000 x 785 DN 300 typ a výška šachtového dna dle profilu kanalizace NÁSTUPNICE D stavební výška Legenda: PS ocelové stupadlo s PE povlakem K kapsové stupadlo 11

12 BEST KNLIZČNÍ ŠCHTY DN 1000 M ŠCHTOVÁ DN DN 1000 M VERTIKÁLNÍ ŘEZ NÁSTUPNICE prefabrikovaná šachtová dna jsou určena ke stavbě vstupních a revizních šachet na kanalizačním řadu možnosti zakázkového provedení úpravy vnější a vnitřní stěny za příplatek: vnější: trojnásobný penetrační nátěr, který zabraňuje prorůstání kořenových systémů do struktury betonu a chrání beton proti jeho korozi vnitřní: žlab beton (B) nástupnice beton (B) kamenina (K) kamenina (K) polypropylen (P) čedič (C) polypropylen (P) čedič (C) kyselinovzdorná cihla (S) název cena bez DPH/ks výrobní rozměry (mm) orientační hmotnost (kg) tonáž max. do 24 t D H t f ks ks SUM 1000 x 585 DN 150 BB 2 800, Kč SUM 1000 x 635 DN 200 BB 2 800, Kč SUM 1000 x 685 DN 250 BB 2 900, Kč SUM 1000 x 785 DN 300 BB 2 900, Kč SUM 1000 x 885 DN 400 BB 4 600, Kč SUM 1000 x 985 DN 500 BB 4 700, Kč SUM 1000 x 1085 DN 600 BB 4 800, Kč SUM 1000 x 720 DN... PP 9 600, Kč SUM 1000 x 920 DN... PP , Kč SUM 1000 x 1120 DN... PP , Kč SUMD 1000 x , Kč SUMD 1000 x , Kč Příklad značení výrobků: SUM 1000 x 635 DN 200 BB = prvek s názvem SUM, vnitřním průměrem 1000 mm, výškou 635 mm, žlabem a nástupnicí z betonu mezní únosnost Pu 80 kn/m 1 ; loženo bez palet Ceníková cena je stanovena na šachtové dno s jedním přívodem a bez osazení přívodu a vývodu těsněním sloužícím k napojení kanalizačního řadu. Podle požadavku zákazníka je k výše uvedené ceně dokalkulováno 300, Kč na druhý a každý další přívod. Ceníková cena šachtových den nezahrnuje cenu šachtového těsnění, tato bude dokalkulována individuálně dle požadovaného typu potrubí. U šachtových den v provedení PP jsou vedlejší přívody kalkulovány individuálně. Výrobky vám dodáme do 2 4 týdnů. Ceník příplatků za vnitřní úpravy žlabu a nástupnice DN potrubí ceny bez DPH/ks KB úprava žlabu: kamenina úprava nástupnice: beton KK úprava žlabu: kamenina úprava nástupnice: kamenina KS úprava žlabu: kamenina úprava nástupnice: kyselinovzdorná cihla CC úprava žlabu: čedič úprava nástupnice: čedič DN , Kč 1 600, Kč 1 400, Kč 1 500, Kč DN , Kč 1 600, Kč 1 400, Kč 1 500, Kč DN , Kč 1 700, Kč 1 500, Kč 1 600, Kč DN , Kč 1 700, Kč 1 500, Kč 1 600, Kč DN , Kč 1 800, Kč 1 600, Kč 2 300, Kč DN , Kč 2 400, Kč 2 300, Kč 2 600, Kč DN , Kč 4 300, Kč 4 200, Kč 4 500, Kč Uvedené ceny je nutno připočíst k základnímu typu šachtových den v provedení BB. poznámky: 12

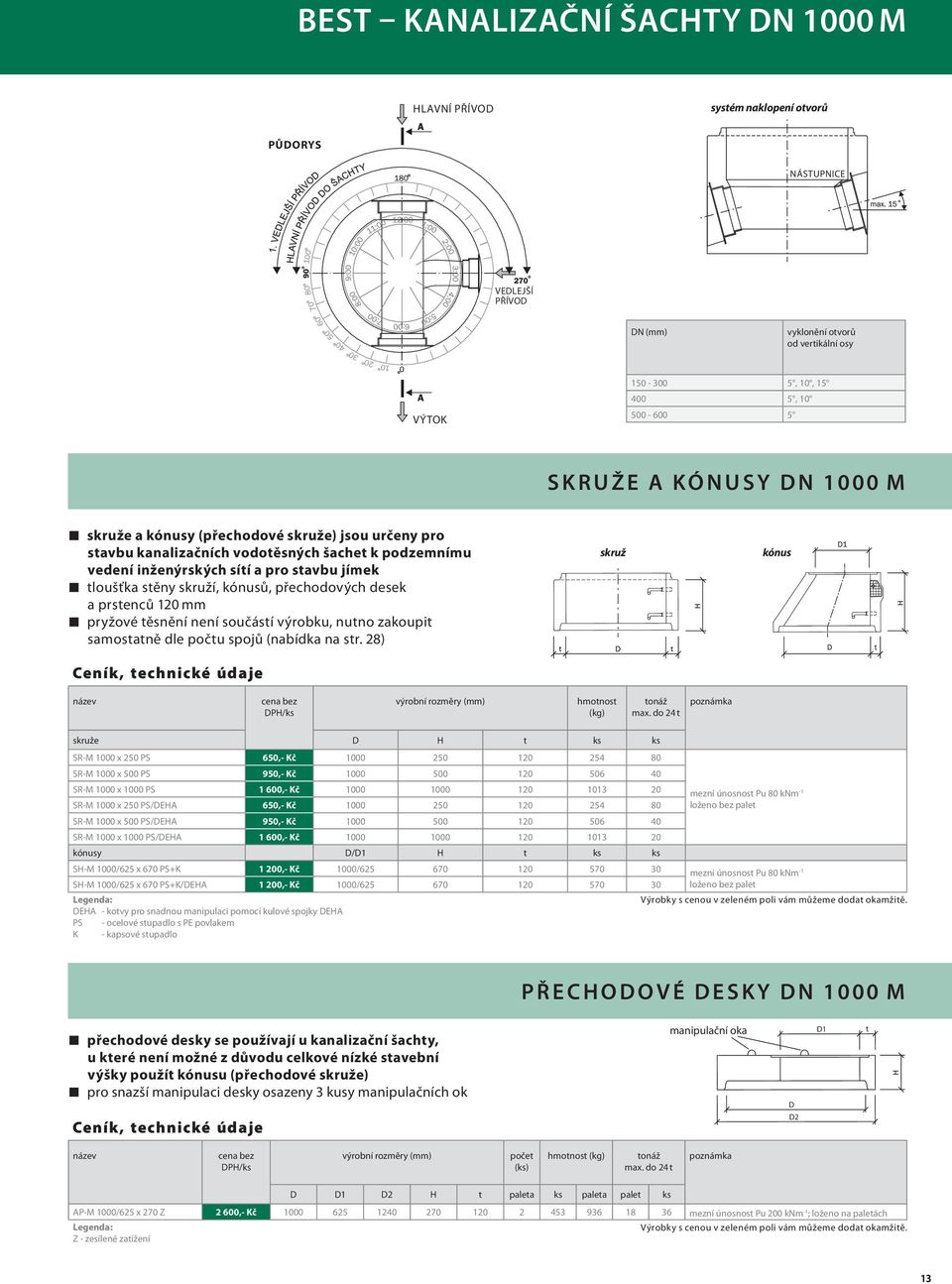

13 BEST KNLIZČNÍ ŠCHTY DN 1000 M HLVNÍ PŘÍVOD systém naklopení otvorů PŮDORYS NÁSTUPNICE VEDLEJŠÍ PŘÍVOD DN (mm) vyklonění otvorů od vertikální osy VÝTOK , 10, , SKRUŽE KÓNUSY DN 1000 M skruže a kónusy (přechodové skruže) jsou určeny pro stavbu kanalizačních vodotěsných šachet k podzemnímu vedení inženýrských sítí a pro stavbu jímek tloušťka stěny skruží, kónusů, přechodových desek a prstenců 120 mm pryžové těsnění není součástí výrobku, nutno zakoupit samostatně dle počtu spojů (nabídka na str. 28) skruž kónus název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t skruže D H t ks ks SRM 1000 x 250 PS 650, Kč SRM 1000 x 500 PS 950, Kč SRM 1000 x 1000 PS 1 600, Kč SRM 1000 x 250 PS/DEH 650, Kč SRM 1000 x 500 PS/DEH 950, Kč SRM 1000 x 1000 PS/DEH 1 600, Kč kónusy D/D1 H t ks ks mezní únosnost Pu 80 knm 1 loženo bez palet SHM 1000/625 x 670 PS+K 1 200, Kč 1000/ mezní únosnost Pu 80 knm 1 SHM 1000/625 x 670 PS+K/DEH 1 200, Kč 1000/ loženo bez palet Legenda: Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. DEH kotvy pro snadnou manipulaci pomocí kulové spojky DEH PS ocelové stupadlo s PE povlakem K kapsové stupadlo PŘECHODOVÉ DESKY DN 1000 M přechodové desky se používají u kanalizační šachty, u které není možné z důvodu celkové nízké stavební výšky použít kónusu (přechodové skruže) pro snazší manipulaci desky osazeny 3 kusy manipulačních ok manipulační oka D D2 D1 název cena bez DPH/ks výrobní rozměry (mm) počet (ks) hmotnost (kg) tonáž max. do 24 t D D1 D2 H t paleta ks paleta palet ks PM 1000/625 x 270 Z 2 600, Kč mezní únosnost Pu 200 knm 1 ; loženo na paletách Legenda: Z zesílené zatížení Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. 13

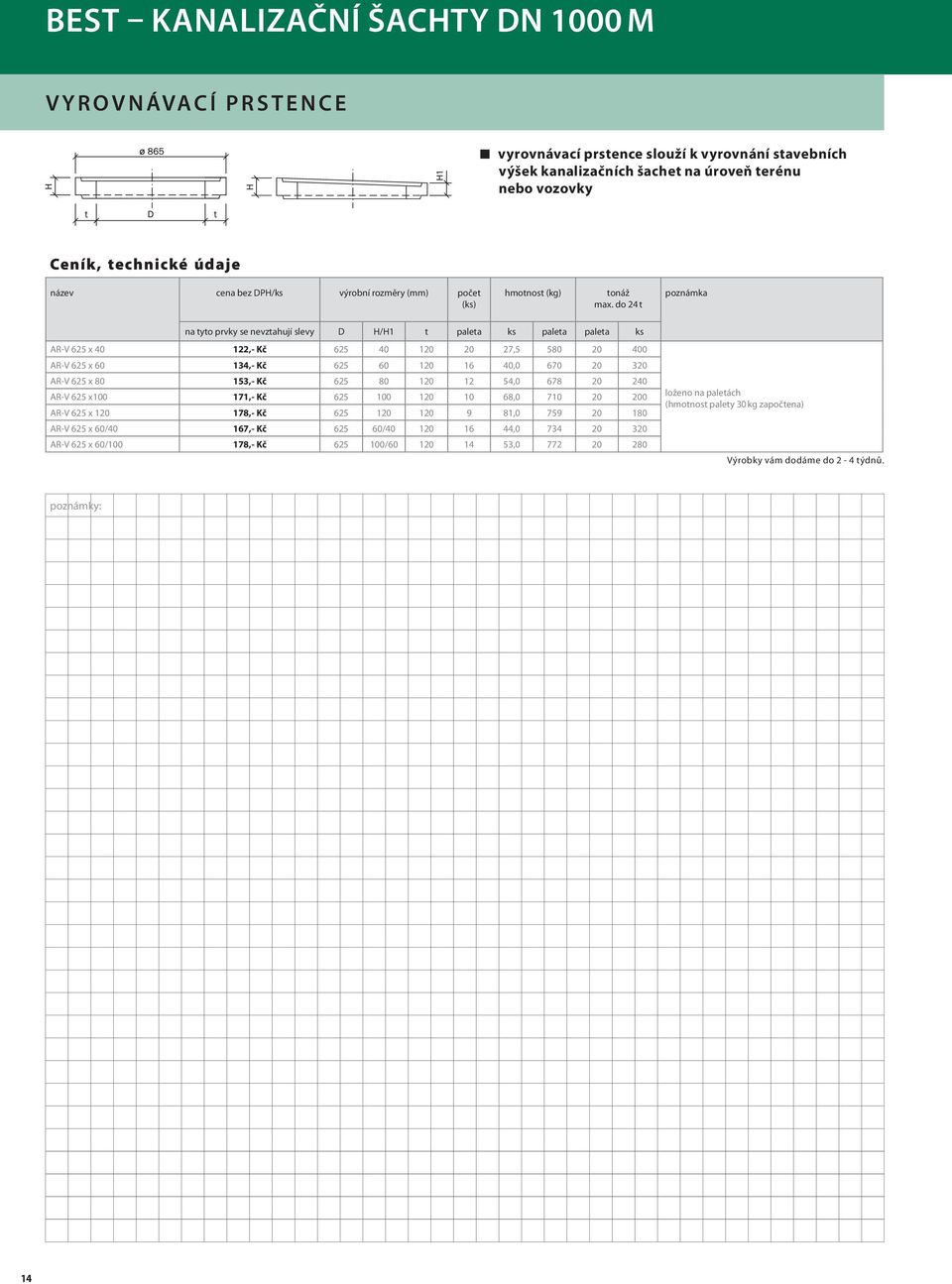

14 BEST KNLIZČNÍ ŠCHTY DN 1000 M VYROVNÁVCÍ PRSTENCE vyrovnávací prstence slouží k vyrovnání stavebních výšek kanalizačních šachet na úroveň terénu nebo vozovky název cena bez DPH/ks výrobní rozměry (mm) počet (ks) hmotnost (kg) tonáž max. do 24 t na tyto prvky se nevztahují slevy D H/H1 t paleta ks paleta paleta ks RV 625 x , Kč , RV 625 x , Kč , RV 625 x , Kč , RV 625 x , Kč , RV 625 x , Kč , RV 625 x 60/40 167, Kč / , RV 625 x 60/ , Kč / , loženo na paletách (hmotnost palety 30 kg započtena) Výrobky vám dodáme do 2 4 týdnů. poznámky: 14

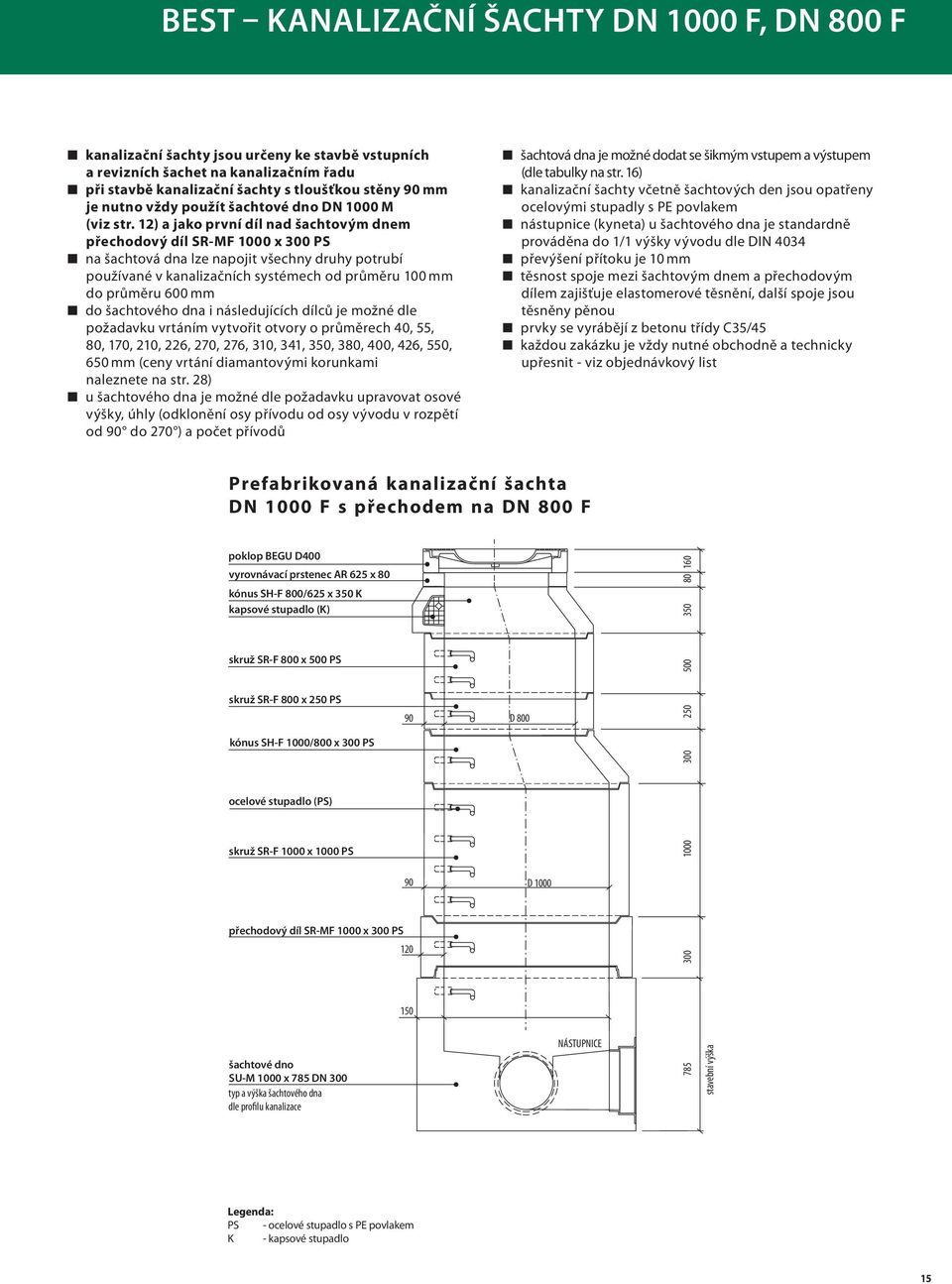

15 BEST KNLIZČNÍ ŠCHTY DN 1000 F, DN 800 F kanalizační šachty jsou určeny ke stavbě vstupních a revizních šachet na kanalizačním řadu při stavbě kanalizační šachty s tloušťkou stěny 90 mm je nutno vždy použít šachtové dno DN 1000 M (viz str. 12) a jako první díl nad šachtovým dnem přechodový díl SRMF 1000 x 300 PS na šachtová dna lze napojit všechny druhy potrubí používané v kanalizačních systémech od průměru 100 mm do průměru 600 mm do šachtového dna i následujících dílců je možné dle požadavku vrtáním vytvořit otvory o průměrech 40, 55, 80, 170, 210, 226, 270, 276, 310, 341, 350, 380, 400, 426, 550, 650 mm (ceny vrtání diamantovými korunkami naleznete na str. 28) u šachtového dna je možné dle požadavku upravovat osové výšky, úhly (odklonění osy přívodu od osy vývodu v rozpětí od 90 do 270 ) a počet přívodů šachtová dna je možné dodat se šikmým vstupem a výstupem (dle tabulky na str. 16) kanalizační šachty včetně šachtových den jsou opatřeny ocelovými stupadly s PE povlakem nástupnice (kyneta) u šachtového dna je standardně prováděna do 1/1 výšky vývodu dle DIN 4034 převýšení přítoku je 10 mm těsnost spoje mezi šachtovým dnem a přechodovým dílem zajišťuje elastomerové těsnění, další spoje jsou těsněny pěnou prvky se vyrábějí z betonu třídy C35/45 každou zakázku je vždy nutné obchodně a technicky upřesnit viz objednávkový list Prefabrikovaná kanalizační šachta DN 1000 F s přechodem na DN 800 F poklop BEGU D400 vyrovnávací prstenec R 625 x kónus SHF 800/625 x 350 K kapsové stupadlo (K) skruž SRF 800 x 500 PS skruž SRF 800 x 250 PS 90 D kónus SHF 1000/800 x 300 PS 300 ocelové stupadlo (PS) skruž SRF 1000 x 1000 PS D 1000 přechodový díl SRMF 1000 x 300 PS šachtové dno SUM 1000 x 785 DN 300 typ a výška šachtového dna dle profilu kanalizace NÁSTUPNICE 785 stavební výška Legenda: PS ocelové stupadlo s PE povlakem K kapsové stupadlo 15

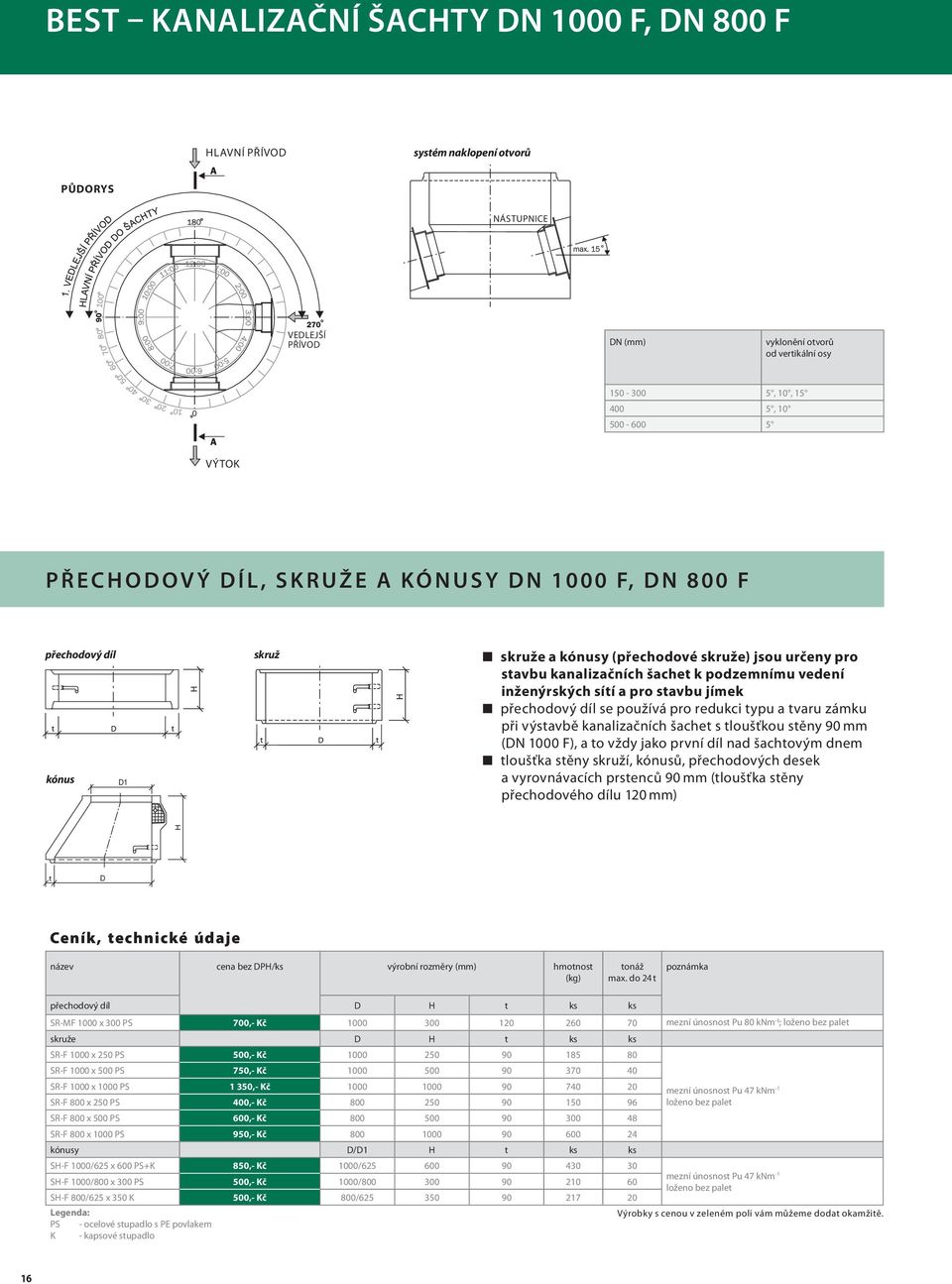

16 BEST KNLIZČNÍ ŠCHTY DN 1000 F, DN 800 F HLVNÍ PŘÍVOD systém naklopení otvorů PŮDORYS NÁSTUPNICE VEDLEJŠÍ PŘÍVOD DN (mm) vyklonění otvorů od vertikální osy , 10, , VÝTOK PŘECHODOVÝ DÍL, SKRUŽE KÓNUSY DN 1000 F, DN 800 F přechodový díl kónus D1 skruž skruže a kónusy (přechodové skruže) jsou určeny pro stavbu kanalizačních šachet k podzemnímu vedení inženýrských sítí a pro stavbu jímek přechodový díl se používá pro redukci typu a tvaru zámku při výstavbě kanalizačních šachet s tloušťkou stěny 90 mm (DN 1000 F), a to vždy jako první díl nad šachtovým dnem tloušťka stěny skruží, kónusů, přechodových desek a vyrovnávacích prstenců 90 mm (tloušťka stěny přechodového dílu 120 mm) H D název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t přechodový díl D H t ks ks SRMF 1000 x 300 PS 700, Kč mezní únosnost Pu 80 knm1; loženo bez palet skruže D H t ks ks SRF 1000 x 250 PS 500, Kč SRF 1000 x 500 PS 750, Kč SRF 1000 x 1000 PS 1 350, Kč SRF 800 x 250 PS 400, Kč SRF 800 x 500 PS 600, Kč SRF 800 x 1000 PS 950, Kč kónusy D/D1 H t ks ks SHF 1000/625 x 600 PS+K 850, Kč 1000/ SHF 1000/800 x 300 PS 500, Kč 1000/ SHF 800/625 x 350 K 500, Kč 800/ Legenda: PS ocelové stupadlo s PE povlakem K kapsové stupadlo mezní únosnost Pu 47 knm 1 loženo bez palet mezní únosnost Pu 47 knm 1 loženo bez palet Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. 16

17 BEST KNLIZČNÍ ŠCHTY DN 1000 F, DN 800 F PŘECHODOVÉ DESKY DN 1000 F, DN 800 F přechodové desky se používají u kanalizační šachty, u které není možné z důvodu celkové nízké stavební výšky použít kónusu (přechodové skruže) pro snazší manipulaci desky osazeny 3 kusy manipulačních ok manipulační oka název cena bez DPH/ks výrobní rozměry (mm) počet (ks) hmotnost (kg) tonáž max. do 24 t D D1 D2 H t paleta paleta ks paleta ks PF 1000/625 x 170 Z 2 600, Kč PF 1000/800 x 220 Z PS 2 300, Kč PF 800/625 x 125 Z 2 000, Kč PF 800/625 x 175 Z 2 300, Kč Legenda: Z zesílené zatížení PS ocelové stupadlo s PE povlakem mezní únosnost Pu 200 knm 1 loženo na paletách (hmotnost palety 30 kg započtena) Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. Ostatní výrobky vám dodáme do 2 4 týdnů. VYROVNÁVCÍ PRSTENCE vyrovnávací prstence slouží k vyrovnání stavebních výšek kanalizačních šachet na úroveň terénu nebo vozovky 825 H1 název cena bez DPH/ks výrobní rozměry (mm) počet (ks) hmotnost (kg) tonáž max. do 24 t na tyto prvky se nevztahují slevy D H/H1 t paleta ks paleta paleta ks R 625 x , Kč R 625 x , Kč R 625 x , Kč R 625 x , Kč R 625 x , Kč R 625 x 60/40 140, Kč / R 625 x 60/ , Kč / loženo na paletách (hmotnost palety 30 kg započtena) Výrobky vám dodáme do 2 4 týdnů. poznámky: 17

18 BEST ULIČNÍ VPUSTI uliční vpusti jsou určeny pro stavbu objektů na zachycování a odvádění dešťových vod z pozemních komunikací nebo z jiných veřejných prostranství do stokové sítě uliční dešťová vpusť může být osazena lapačem nečistot (kalovým košem) s kalovou prohlubní, nebo s odtokem ve spodní části prvky se vyrábějí z betonu třídy C35/45 Uliční vpusť vtoková mříž C250 obrubník BEST MONO I prstenec TBVQ 390/60 prstenec TBVQ 660/180 skruž s osazením na kalový koš pro těžké naplaveniny skruž TBVQ 500/290 kalový koš 4 skruž TBVQ 500/590 skruž s výtokem a vložkou skruž s výtokem TBVQ 500/590/200 V dno s kalovou prohlubní TBVQ 500/626 D dno s odtokem ve spodní části Legenda: D rovné dno VD dno s výtokem (bez vložky) 150 VVD dno s výtokem se zabudovanou vložkou PVC DN VVD dno s výtokem se zabudovanou vložkou PVC DN 200 V skruž s výtokem (bez vložky) 150 VV skruž s výtokem se zabudovanou vložkou PVC DN VV skruž s výtokem se zabudovanou vložkou PVC DN 200 S vyrovnávací prstenec šikmý K skruž s osazením na kalový koš pro těžké naplaveniny 18

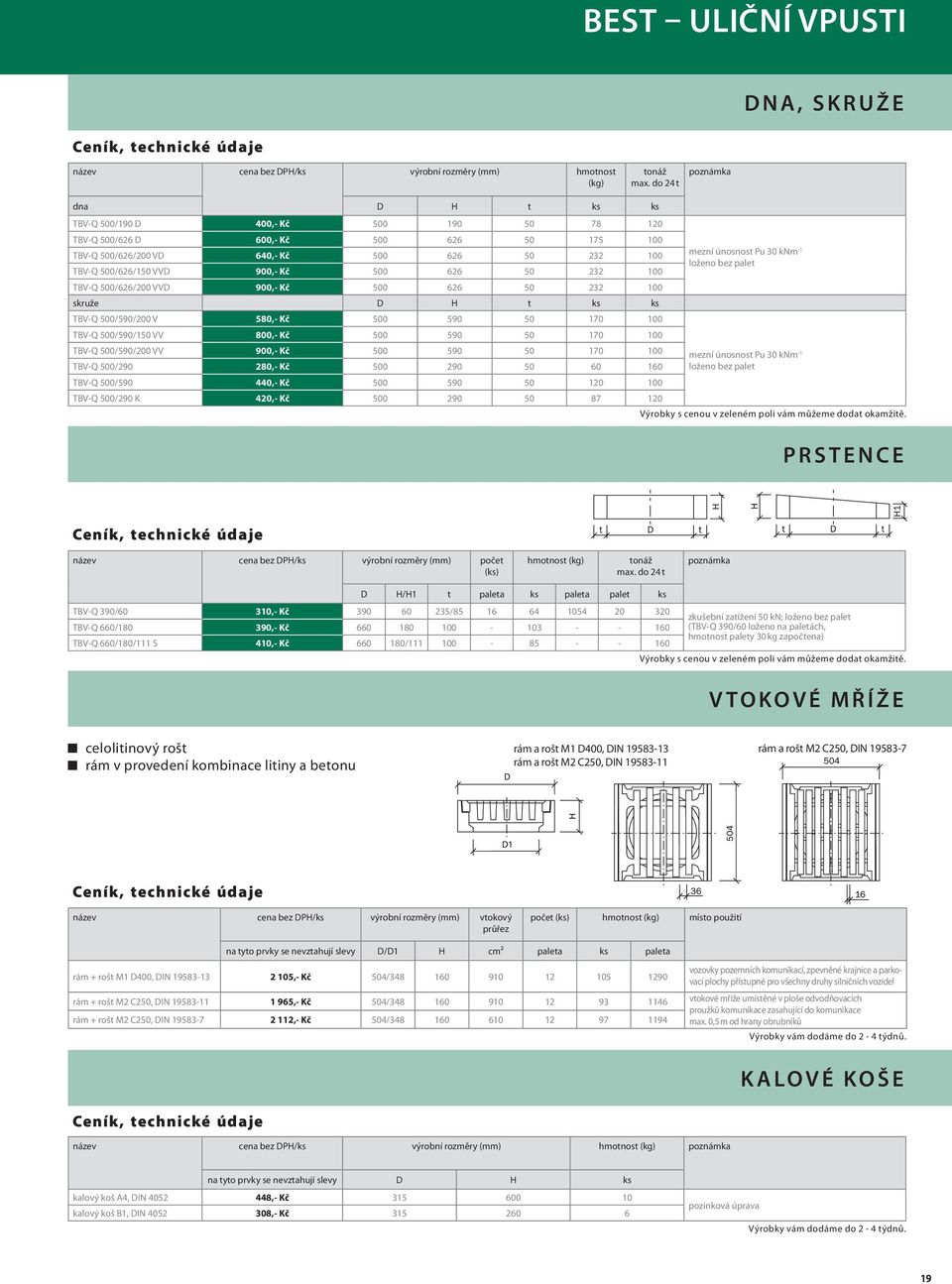

19 BEST ULIČNÍ VPUSTI DN, SKRUŽE název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t dna D H t ks ks TBVQ 500/190 D 400, Kč TBVQ 500/626 D 600, Kč TBVQ 500/626/200 VD 640, Kč TBVQ 500/626/150 VVD 900, Kč TBVQ 500/626/200 VVD 900, Kč skruže D H t ks ks TBVQ 500/590/200 V 580, Kč TBVQ 500/590/150 VV 800, Kč TBVQ 500/590/200 VV 900, Kč TBVQ 500/ , Kč TBVQ 500/ , Kč TBVQ 500/290 K 420, Kč mezní únosnost Pu 30 knm 1 loženo bez palet mezní únosnost Pu 30 knm 1 loženo bez palet Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. PRSTENCE název cena bez DPH/ks výrobní rozměry (mm) počet (ks) hmotnost (kg) tonáž max. do 24 t D H/H1 t paleta ks paleta palet ks TBVQ 390/60 310, Kč / TBVQ 660/ , Kč TBVQ 660/180/111 S 410, Kč / zkušební zatížení 50 kn; loženo bez palet (TBVQ 390/60 loženo na paletách, hmotnost palety 30 kg započtena) Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. VTOKOVÉ MŘÍŽE celolitinový rošt rám v provedení kombinace litiny a betonu rám a rošt M1 D400, DIN rám a rošt M2 C250, DIN rám a rošt M2 C250, DIN název cena bez DPH/ks výrobní rozměry (mm) vtokový průřez počet (ks) hmotnost (kg) místo použití na tyto prvky se nevztahují slevy D/D1 H cm² paleta ks paleta rám + rošt M1 D400, DIN , Kč 504/ vozovky pozemních komunikací, zpevněné krajnice a parkovací plochy přístupné pro všechny druhy silničních vozidel rám + rošt M2 C250, DIN , Kč 504/ vtokové mříže umístěné v ploše odvodňovacích proužků komunikace zasahující do komunikace rám + rošt M2 C250, DIN , Kč 504/ max. 0,5 m od hrany obrubníků Výrobky vám dodáme do 2 4 týdnů. název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) KLOVÉ KOŠE na tyto prvky se nevztahují slevy D H ks kalový koš 4, DIN , Kč kalový koš B1, DIN , Kč pozinková úprava Výrobky vám dodáme do 2 4 týdnů. 19

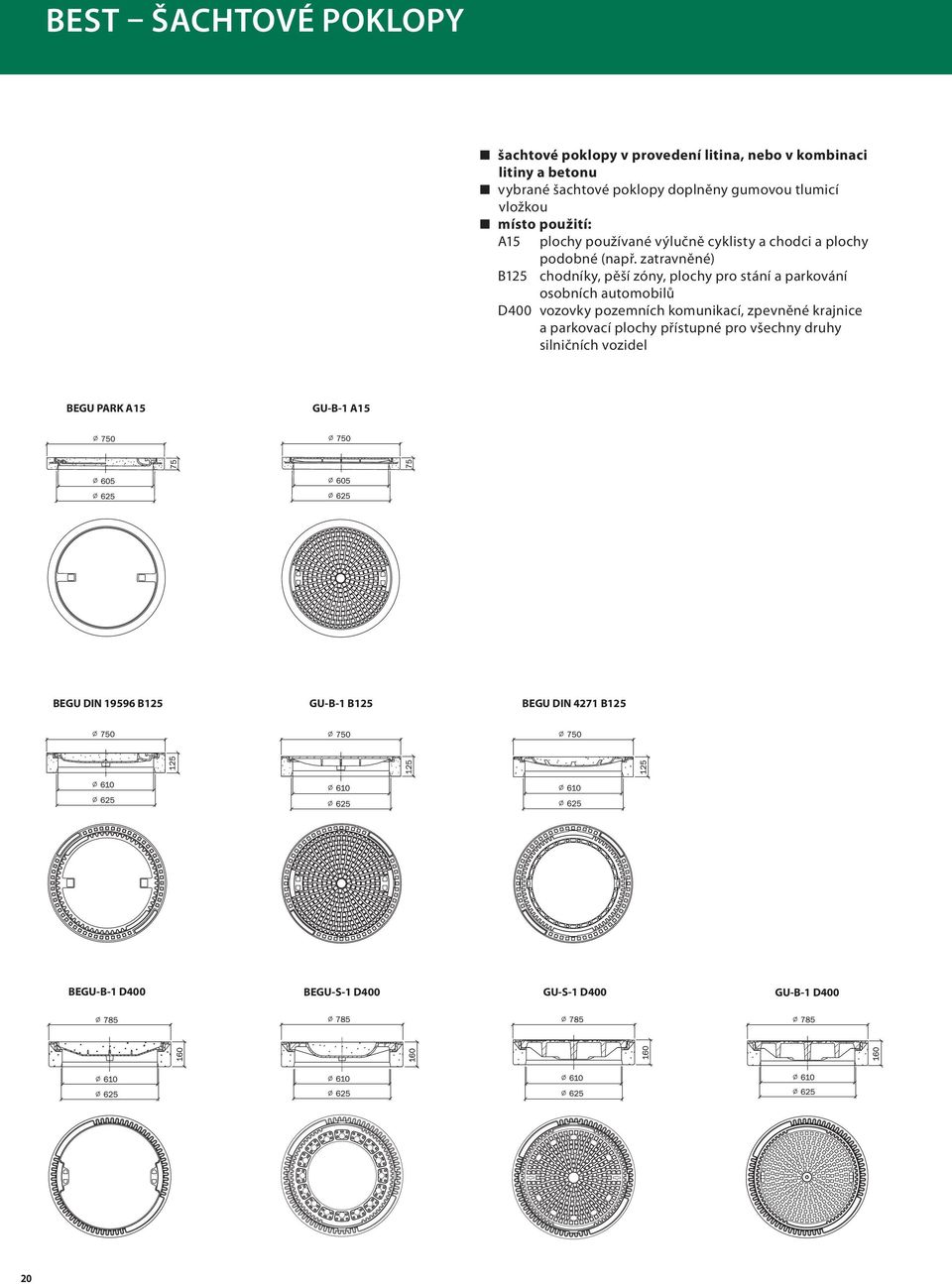

20 BEST ŠCHTOVÉ POKLOPY šachtové poklopy v provedení litina, nebo v kombinaci litiny a betonu vybrané šachtové poklopy doplněny gumovou tlumicí vložkou místo použití: 15 plochy používané výlučně cyklisty a chodci a plochy podobné (např. zatravněné) B125 chodníky, pěší zóny, plochy pro stání a parkování osobních automobilů D400 vozovky pozemních komunikací, zpevněné krajnice a parkovací plochy přístupné pro všechny druhy silničních vozidel 20 BEGU PRK 15 GUB1 15 BEGU DIN B125 GUB1 B125 BEGU DIN 4271 B125 BEGUB1 D400 BEGUS1 D400 GUS1 D400 GUB1 D400

21 BEST ŠCHTOVÉ POKLOPY název cena bez DPH/ks výrobní rozměry (mm) počet (ks) hmotnost (kg) na tyto prvky se nevztahují slevy D/D1 H paleta ks paleta rám + víko BEGU PRK , Kč 750/ , rám + víko GUB , Kč 750/ ,0 878 rám + víko BEGU DIN B , Kč 750/ , bez odvětrávání rám + víko GUB1 B , Kč 750/ , rám + víko BEGU DIN 4271 B , Kč 750/ , s odvětráváním rám + víko BEGUB1 D , Kč 785/ , bez odvětrávání rám + víko BEGUB1 D400 T 2 003, Kč 785/ , bez odvětrávání, s tlumicí vložkou rám + víko BEGUS1 D , Kč 785/ , s odvětráváním rám + víko BEGUS1 D400 T 2 331, Kč 785/ , s odvětráváním, s tlumicí vložkou rám + víko GUB1 D , Kč 785/ , bez odvětrávání rám + víko GUB1 D400 T 2 928, Kč 785/ , bez odvětrávání, s tlumicí vložkou rám + víko GUS1 D , Kč 785/ , s odvětráváním rám + víko GUS1 D400 T 2 911, Kč 785/ , s odvětráváním, s tlumicí vložkou Výrobky vám dodáme do 2 4 týdnů. 21

22 BEST MELIORČNÍ ŠCHTICE půdorys meliorační šachtice slouží k odvedení vod ze silnic a železničních náspů prvky se vyrábějí z betonu třídy C35/45 s použitím horního šikmého dílce TBXQ 600/180/110 S může být šachtice použita do koruny vozovky, či svahu podél komunikace vyrovnávací prstenec H1 skruž skruž se spodním výtokem s kalovou prohlubní skruž s výtokem dno dno s výtokem Legenda: D rovné dno 280 VD dno s výtokem (bez vložky) DN VVD dno s výtokem se zabudovanou vložkou PVC DN VVD dno s výtokem se zabudovanou vložkou PVC DN V skruž s výtokem (bez vložky) DN VV skruž s výtokem se zabudovanou vložkou PVC DN VV skruž s výtokem se zabudovanou vložkou PVC DN 200 S vyrovnávací prstenec šikmý název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t dna D H t ks ks TBXQ 600/610 D 760, Kč TBXQ 600/610/280 VD 800, Kč TBXQ 600/610/150 VVD 1 100, Kč TBXQ 600/610/200 VVD 1 200, Kč skruže D H t ks ks TBXQ 600/590/280 V 750, Kč TBXQ 600/590/150 VV 1 100, Kč TBXQ 600/590/200 VV 1 100, Kč TBXQ 600/ , Kč TBXQ 600/ , Kč TBXQ 600/ , Kč vyrovnávací prstence D H/H1 t ks ks mezní únosnost Pu 30 knm 1 loženo bez palet mezní únosnost Pu 30 knm 1 loženo bez palet TBXQ 600/180/110 S 380, Kč / mezní únosnost Pu 30 knm 1 ; loženo bez palet Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. Ostatní výrobky vám dodáme do 2 4 týdnů. 22

23 BEST VSKOVCÍ DÍLCE vsakovací dílce se používají pro vsakování dešťových vod zpět do krajiny stavební dílce z pórovitého betonu o vnitřních průměrech DN 500, 600, 800 a 1000 mm se mezi sebou dají vzájemně kombinovat stavební dílce TBXQ 600/590 VSK s vnitřním průměrem 600 mm a s vnějším osmihranným tvarem je možno použít pro liniové sestavení půdorys řez TBXQ 600/590 VSK název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t svislý tlak únosnost pro pojezd vozidel v zabudovaném stavu Pu (knm 1 ) D H t ks ks TBVQ 500/290 VSK 300, Kč TBXQ 600/590 VSK 610, Kč SRF 800 x 600 VSK 610, Kč SRF 1000 x 500 VSK 560, Kč Výrobky vám dodáme do 2 4 týdnů. poznámky: 23

24 BEST DÍLCE PRO STUDNY dílce pro studny se používají pro stavbu studní s vnitřním průměrem 800 a 1000 mm skruže s vybetonovaným dnem lze použít jako jímky na vodu zákrytové desky se používají k zakrytí studní, šachet a jímek prvky se vyrábějí z betonu třídy C35/45 DÍLCE PRO STUDNY t D t D název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t dna D H t ks ks SRF 1000 x 1000/D 1 400, Kč mezní únosnost Pu 47 knm 1 SRF 800 x 1030/D 1 000, Kč skruže D H t ks ks SRF 1000 x , Kč SRF 1000 x , Kč SRF 1000 x , Kč SRF 800 x , Kč SRF 800 x , Kč SRF 800 x , Kč SRF 800 x , Kč Legenda: D rovné dno loženo bez palet mezní únosnost Pu 47 knm 1 loženo bez palet Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. ZÁKRYTOVÉ DESKY TBNQ 500, 600, 800/C TZNQ 625/C TZNQ 600/C TBNQ 800, 1000/RP závitnice D D D název cena bez DPH/ks výrobní rozměry (mm) počet (ks) hmotnost (kg) tonáž max. do 24 t D H paleta ks paleta palet ks TBNQ 500/C 270, Kč TBNQ 600/C 420, Kč TBNQ 800/C 730, Kč TZNQ 600/C 1 300, Kč TZNQ 625/C 440, Kč TBNQ 800/RP 540, Kč TBNQ 1000/RP 690, Kč Legenda: C celistvá RP rovná půlená U zákrytové desky TZNQ 600/C únosnost 1 vozidla o celkové hmotnosti 25 t. loženo na paletách (hmotnost palety 30 kg započtena) Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. Ostatní výrobky vám dodáme do 2 4 týdnů. 24

25 BEST ŽELEZOBETONOVÉ TROUBY železobetonové trouby jsou určeny pro vyšší vrcholová zatížení a k odvádění vod bez vnitřního přetlaku, a to dešťových, odpadních, čistých neagresivních vod a kapalin a neagresivních vod podzemních prvky se vyrábějí z betonu třídy C35/45 řez název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t D L t ks ks TZPQ 400/ , Kč mezní únosnost Pu 42 knm 1 TZPQ 600/ , Kč mezní únosnost Pu 46 knm 1 TZPQ 800/ , Kč mezní únosnost Pu 52 knm 1 TZPQ 1000/ , Kč mezní únosnost Pu 64 knm 1 TZPQ 1250/ , Kč mezní únosnost Pu 88 knm 1 TZPQ 1500/ , Kč mezní únosnost Pu 102 knm 1 poznámky: Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. Ostatní výrobky vám dodáme do 2 4 týdnů. 25

26 f BEST NÁDRŽE e jsou určené ke skladování a jímání čistých i odpadních vod s možností dodatečného vybavení technologií pro odlučování ropných látek nebo fekálií, případně jako čerpací stanice pro použití čerpacích stanic je možno připravit otvory dle požadavku manipulace se provádí pomocí lanových smyček, které se zašroubují do zabudovaných závitnic RD 30 u skruží typu SUMD 1500 x 630 a SUMD 1500 x 1130 je manipulace prováděna pomocí lanových smyček zabudovaných do závitnic RD 16 pokud budou dílce DN 2000 a DN 1500 použity jako jímky, dílce pro čerpací stanici nebo odlučovač ropných látek, budou opatřeny vnějším a vnitřním ochranným nátěrem (v ostatních případech budou nátěry prováděny pouze na zakázku) prvky se vyrábějí z betonu třídy C35/45 NÁDRŽE, RETENČNÍ NÁDRŽE 160 výška vodního sloupce kóta středu výtoku 210 H stavební výška e typu SUMD jsou bez výtoku název cena bez DPH/ks výrobní rozměry (mm) osa výtoku obsah (u SUM po výtok) výška vodního sloupce (u SUM po výtok) skruže D1 D2 H t f mm l mm ks ks SUM 2000 x 990 DN , Kč SUM 2000 x 990 DN , Kč SUM 2000 x 1240 DN , Kč SUM 2000 x 1240 DN , Kč SUM 2000 x 1490 DN , Kč SUM 2000 x 1490 DN , Kč SUM 2000 x 1840 DN , Kč SUM 2000 x 1840 DN , Kč SUM 2000 x 2040 DN , Kč SUM 2000 x 2040 DN , Kč SUM 2000 x 2240 DN , Kč SUM 2000 x 2240 DN , Kč SUM 2000 x 2440 DN , Kč SUM 2000 x 2440 DN , Kč SUMD 2000 x , Kč SUMD 2000 x , Kč SUMD 2000 x , Kč SUMD 2000 x , Kč SUMD 2000 x , Kč SUMD 2000 x , Kč SUMD 2000 x , Kč SUMD 1500 x , Kč SUMD 1500 x , Kč SUMD 1500 x , Kč hmotnost (kg) tonáž max. do 24 t Výrobky vám dodáme do 2 4 týdnů. poznámky: 26

27 BEST NÁDRŽE SKRUŽE skruže se používají pro sestavování šachet nebo pro jejich rekonstrukci manipulace se provádí pomocí lanových smyček, které se šroubují do zabudovaných závitnic RD 16 u skruží DN 1500 a do závitnic RD 30 u skruží DN 2000 tloušťka stěny šachty 120 mm, 140 mm t D1 D2 název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t D1 D2 H t ks ks SRM 2000 x , Kč SRM 2000 x , Kč SRM 2000 x , Kč SRM 1500 x , Kč SRM 1500 x , Kč loženo bez palet Výrobky vám dodáme do 2 4 týdnů. PŘECHODOVÉ DESKY DN 2000 M přechodové desky se používají k zakrytí šachet a í s vnitřním průměrem 2000 mm manipulace se provádí pomocí lanových smyček, které se šroubují do zabudovaných závitnic RD 16 D1 D D1 DETIL t H D2 název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) tonáž max. do 24 t D D1 D2 H t ks ks PM 2000/625 x , Kč PM 2000/625 x 255 Z 7 700, Kč PM 2000/2 x 625 x , Kč / PM 2000/2 x 625 x 255 Z 7 700, Kč / PM 2000/2 x 625/700 x 355 Z , Kč /625/ PM 2000/1000 x 255 Z KR 6 200, Kč PM 2000/1000 x 255 Z ST 9 000, Kč PM 2000/1000 x 625 x 255 Z 7 700, Kč / PMM 2000/1000 x 355 Z KR 6 200, Kč PMM 2000/1000 x 355 Z ST 9 200, Kč Legenda: Z zesílené zatížení ST otvor umístěn ve středu desky KR otvor umístěn u kraje desky Výrobky vám dodáme do 2 4 týdnů. DĚLICÍ DESKY dělicí deska e je železobetonový dílec s průtočnými otvory, které zabezpečují přechod z odkalovací do koalescenční části e velikost otvoru ovlivňuje požadovaný maximální průtok (l/s) L = H 250 název cena bez DPH/ks výrobní rozměry (mm) hmotnost (kg) L tloušťka H ks DDN 1980/1100/ , Kč DDN 1980/1350/ , Kč DDN 1980/1700/ , Kč DDN 1980/1900/ , Kč DDN 1980/2300/ , Kč po domluvě lze dělicí stěny osadit do e Výrobky vám dodáme do 2 4 týdnů. 27

28 BEST DOPLŇKOVÝ SORTIMENT KNLIZČNÍ, ŠCHTOVÁ TRUBNÍ TĚSNĚNÍ osazení těsnění Ceník název těsnění DN 2000 těsnění DN 1500 těsnění DN 1000 těsnění DN 2000 samomazné těsnění DN 1500 samomazné těsnění DN 1000 samomazné těsnění DN 2000 NBR těsnění DN 1500 NBR těsnicí pěna "" (balení 750 ml) mazací prostředek (balení 5 kg) cena bez DPH/ks na tyto prvky se nevztahují slevy 208, Kč 363, Kč 117, Kč 541, Kč 564, Kč 219, Kč 822, Kč 1 104, Kč 163, Kč 437, Kč Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. Ostatní výrobky vám dodáme do 2 4 týdnů. pryžová těsnění: nasazují se na hrdlo betonových šachet a skruží určených pro sběr a odvod odpadní vody a stávají se jejich součástí používají se ke spojení všech dílců mimo vyrovnávacích prstenců jsou konstruována na výrobní rozměry zámků stavebních dílců DN 1000, DN 1500, DN 2000 procházejí zkouškou následujících parametrů: tvrdost, pevnost v tahu, deformace v tlaku a odolnost proti stárnutí a měnícím se teplotám osazování provádějí minimálně dva pracovníci po osazení těsnění je nutné provést nátěr vhodným kluzným prostředkem (neředěné mazlavé mýdlo), a to samotného těsnění i spodní části osazovaného betonového prvku je zakázáno použití motorových olejů a tuků těsnicí pěna: určena k vytvoření vodotěsných spojů mezi betonovými stavebními dílci použití v místech, kde nelze použít pryžového těsnění vhodná pro sestavu vodotěsných jímek, septiků, šachet, nádob na vodu atd. zatěsnění spojů betonových skruží pro max. přetlak 0,06 MPa při aplikaci těsnicí pěny je nutno dodržet technologický postup navržený výrobcem PŘÍPRVKY PRO MNIPULCI ŠCHTOVÝCH DEN Ceník název závěsné kleště ZS 90150/2,5 t závěsné kleště ZS 85125/1,5 t lanová smyčka se závitem RD 30 lanová smyčka se závitem RD 16 kulová spojka DEH 61021,5/2,5 cena bez DPH/ks na tyto prvky se nevztahují slevy , Kč , Kč 630, Kč 210, Kč 946, Kč Výrobky s cenou v zeleném poli vám můžeme dodat okamžitě. Ostatní výrobky vám dodáme do 2 4 týdnů. závěsné kleště: určeny k manipulaci s betonovými prefabrikovanými výrobky zvedací závěsné kleště jsou samosvorné na řetězech jsou svěrky typu ZS kulové spojky DEH a lanové smyčky: určeny pro zvedání a manipulaci s betonovými prefabrikovanými výrobky splňují požadavky konkretizované v návodech na použití pro jednotlivé typy zdviháků vydané jednotlivými výrobci VRTÁNÍ DIMNTOVÝMI KORUNKMI Ceník průměr (mm) cena bez DPH/ks na tyto úpravy se nevztahují slevy , Kč , Kč , Kč , Kč , Kč , Kč , Kč , Kč , Kč , Kč , Kč , Kč , Kč , Kč , Kč , Kč 28

29 BEST DOPLŇKOVÝ SORTIMENT 29

30 BEST RETENČNÍ NÁDRŽE 2 x šachtové poklopy armaturní šachtice vzdušník filtrace přechodová deska skruž retenční 1500,

31 BEST RETENČNÍ NÁDRŽE Umístění vhodně dimenzované retenční e do systému dešťové kanalizace je nejen ekonomicky a ekologicky vhodné řešení, ale v místech s nevhodnou geologií pro vsakování je jediným možným řešením, jak splnit ustanovení platné legislativy (viz vyhláška MMR ČR č. 501 o obecných požadavcích na využívání území, 20 odst. 5, písmeno c). Dle ustanovení této vyhlášky je nutno na každém stavebním pozemku, na kterém nelze realizovat vsakovací systémy (jíly nebo skála v podloží), zadržet 20 mm denního úhrnu srážek. kumulovanou vodu je možno využívat jak pro sociální zázemí objektu, tak pro mytí aut či údržbu zeleně. VÝHODY RETENČNÍCH NÁDRŽÍ Z BETONU: robustní staticky odolná konstrukce malá hloubka překrytí zeminou a tím zaručený velmi dobrý přístup pro čištění a dezinfekci dlouhá životnost nízké pořizovací náklady velká variabilita provedení PROČ KUMULOVT? V nepříznivých geologických a pedologických podmínkách, kdy geologická (skalní podloží), hydrogeologická (vysoká hladina podzemní vody) nebo pedologická (jíly) stavba území neumožňuje vsakování přebytečné dešťové vody, je retence jedinou možností, jak uspokojivě vyřešit podmínky stavebního zákona pro zadržení vody (viz uvedená legislativa). Při vhodném řešení může být retence i ekonomicky výhodnou. Cena veřejně distribuované vody bude neustále stoupat a využití akumulované vody ať už pro údržbu zahrady, mytí aut a techniky, či použití (po úpravě) pro praní a splachování WC bude stále více ekonomicky akceptovatelným řešením. Při průměrném srážkovém úhrnu 660 mm za rok a při obvyklé ploše střechy cca 200 m 2 bude možno při normovém koeficientu odtoku ze střechy (průměr = 0,95) akumulovat cca 120 m 3 dešťové vody. přepad do kanalizace PODROBNÉ INFORMCE O JEDNOTLIVÝCH VÝROBCÍCH NLEZNETE: e, retenční e (str. 26) skruže (str. 10, 27) přechodové desky (str. 10, 27) šachtové poklopy (str. 20) 31
