Výstavba přípojky splaškové kanalizace, odkanalizování objektu PČR - Střední 154D1.1 technická zpráva Stupeň: US

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Výstavba přípojky splaškové kanalizace, odkanalizování objektu PČR - Střední 154D1.1 technická zpráva Stupeň: US"

Transkript

1 OBSAH D.1.1. Architektonicko stavební řešení... 2 D.1.2. Stavebně konstrukční řešení... 2 D Vytyčovací souřadnice stavby.3 D Délka potrubí..4 D Materiál a spoje potrubí 4 D Zkoušky potrubí. 4 D Uložení potrubí.. 4 D Šachty na kanalizačním potrubí, poklopy šachet. 5 D Zemní práce... 6 D Opravy povrchů. 7 D Další požadavky na vybavení. 8 D Údaje o zpracování technických výpočtů a jejich důsledcích na navrhované řešení... 8 D Požadavky na postup stavebních a montážních prací..8 D Požadavky na provoz zařízení, údaje o materiálech a energiích 8 D.1.3. Požární zabezpečení stavby. 8 D Popis a umístění stavby a jejich objektů 8 D Rozdělení stavby a objektů do požárních úseků. 9 D Výpočet požárního rizika a stanovení stupně požární bezpečnosti.. 9 D Stanovení požární odolnosti stavebních konstrukcí 9 D Evakuace, stanovení druhu a kapacity únikových cest, počet a umístění požárních výtahů.. 9 D Vymezení požárně nebezpečného prostoru, výpočet odstupových vzdáleností. 9 D Způsob zabezpečení stavby požární vodou nebo jinými hasebními látkami.. 9 D Stanovení počtu, druhu a rozmístění hasících přístrojů 9 D Stanovení požadavků pro hašení požáru a záchranné práce.. 10 Stránka 1 z 10

2 D.1.1. Architektonicko stavební řešení Jedná se o podzemní liniovou stavbu architektonicko-stavení řešení nebylo posuzováno. D.1.2. Stavebně konstrukční řešení STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ VYCHÁZÍ Z INVESTIČNÍHO ZÁMĚRU INVESTORA. Technické řešení kanalizace zpracované v projektu koresponduje s přesností poskytnutých a rekognoskací upřesněných podkladů. Navržené konstrukce je možné upravit na základě skutečností zjištěných při realizaci - po souhlasu projektanta, investora a provozovatele. Stavba kanalizační stoky Jedná se o podzemní liniovou stavbu urbanistické a architektonické řešení nebylo posuzováno. Základní kapacity splašková kanalizace PP UR2 DN 200 mm celková délka: 33,73 m, přípojky PP UR2 DN kusy. Stavba kanalizační přípojky splaškové k budově městské policie Dubí bude postavená v otevřeném výkopu, včetně přepojení stávajících kanalizačních přípojek a osazení potřebných revizních kanalizačních šachet viz. příloha č. D 1.7. Trasa nové přípojky pro budovu městské policie Dubí vede podél objektů (budově městské policie Dubí a objekt čp. 23a) objekty budou monitorovány. Trasa kanalizační přípojky je směrově i výškově vedena v maximální možné míře v koordinaci s ostatními IS (plyn, vodovod, kanalizace, kabely NN, VO). Začátek úseku kanalizační přípojky DN200 kolmé připojení na hlavní stoku BE DN 400/600 v místní komunikaci sk. C ulice Střední v Dubí Pozorka. Na tuto přípojku jsou napojeny z objektu městské policie tři připojení : 1. Připojení bude stávající PP DN150 bude napojeno přechodem na PP UR2 DN150 mm v délce 3,46 m přes plastovou RŠ DN Připojení bude stávající KAM DN 90 bude napojeno přechodem na PP UR2 DN150 mm v délce 2,34 m přes plastovou RŠ DN 600 mm. 3. Připojení bude stávající PP DN 70 bude napojeno přechodem na PP UR2 DN150 Stránka 2 z 10

3 mm v délce 2,34 m přes plastovou RŠ DN 400 mm. Spojení stávajícího a nového potrubí pro přepojení bude provedeno pomocí spojných přechodových manžet a vyrovnávacích těsnění. Výškové řešení je nutné zkoordinovat se skutečným stavem zjištěným ve výkopu. Stávající přepojení potrubí kanalizačních přípojek do šachet bude provedeno pomoci šachtových vložek. Umístění jednotlivých přípojek je nutné zkoordinovat v rámci stavby dle skutečnosti zjištěné ve výkopu. Poklopy a rámy šachet jsou navrženy typu BEGU. Poklopy na třídu zatížení D400 navrženy s odvětráním. Napojení na stávající splaškovou kanalizaci v ulici Střední bude kolmé, na této stoce bude vybudovaná nová RŠ DN 1000 stávající betonové potrubí BE DN 400/600 mm v této části bude vybouráno a napojeno na RŠ pomocí šachtových vložek a krátkých betonových hrdlových kusů napojených na stávající potrubí spojovací manžetou pro betonové potrubí a vyrovnávacími kroužky. Stávající septiky (1x cca 2x3x2 m, 1x cca 1,2x1,2x1,65m) budou vyčerpány, vyčištěny a zrušeny do hloubky 1,0 m a zasypány výkopovou zeminou po vybudování kanalizační přípojky a osazení lapáku tuků a RŠ. Směrové vedení stoky je nutné koordinovat se skutečností vedení ostatních IS zjištěných při stavbě. Zákresy ostatních IS obdržených od jednotlivých správců jsou pouze informativní, avšak trasa kanalizace byla uzpůsobena jejich vedení z důvodu dodržení prostorové normy ČSN D Vytyčovací souřadnice stavby KANALIZACE: Přípojka: Š Š Š Š Stránka 3 z 10

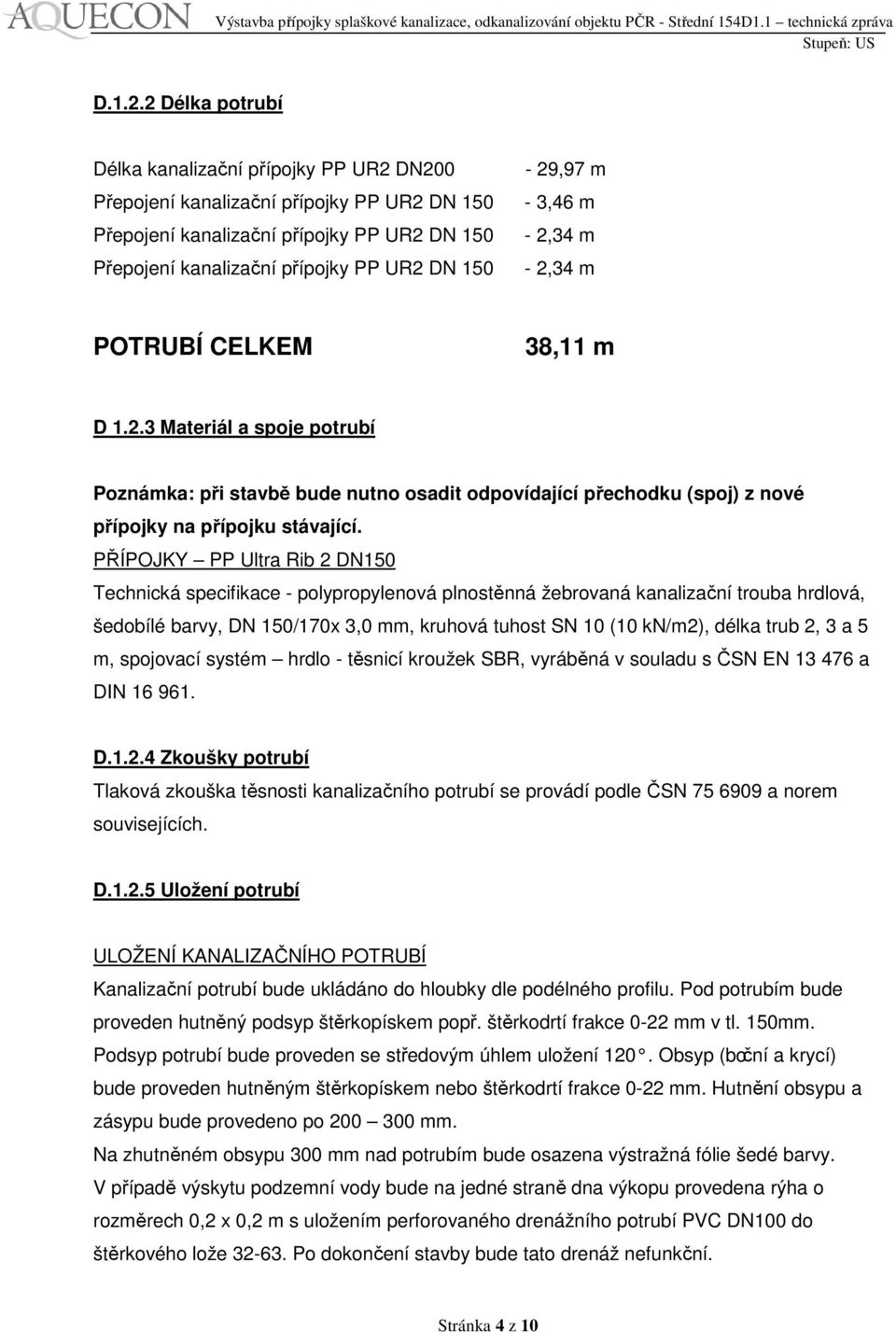

4 D Délka potrubí Délka kanalizační přípojky PP UR2 DN200 Přepojení kanalizační přípojky PP UR2 DN 150 Přepojení kanalizační přípojky PP UR2 DN 150 Přepojení kanalizační přípojky PP UR2 DN ,97 m - 3,46 m - 2,34 m - 2,34 m POTRUBÍ CELKEM 38,11 m D Materiál a spoje potrubí Poznámka: při stavbě bude nutno osadit odpovídající přechodku (spoj) z nové přípojky na přípojku stávající. PŘÍPOJKY PP Ultra Rib 2 DN150 Technická specifikace - polypropylenová plnostěnná žebrovaná kanalizační trouba hrdlová, šedobílé barvy, DN 150/170x 3,0 mm, kruhová tuhost SN 10 (10 kn/m2), délka trub 2, 3 a 5 m, spojovací systém hrdlo - těsnicí kroužek SBR, vyráběná v souladu s ČSN EN a DIN D Zkoušky potrubí Tlaková zkouška těsnosti kanalizačního potrubí se provádí podle ČSN a norem souvisejících. D Uložení potrubí ULOŽENÍ KANALIZAČNÍHO POTRUBÍ Kanalizační potrubí bude ukládáno do hloubky dle podélného profilu. Pod potrubím bude proveden hutněný podsyp štěrkopískem popř. štěrkodrtí frakce 0-22 mm v tl. 150mm. Podsyp potrubí bude proveden se středovým úhlem uložení 120. Obsyp (boční a krycí) bude proveden hutněným štěrkopískem nebo štěrkodrtí frakce 0-22 mm. Hutnění obsypu a zásypu bude provedeno po mm. Na zhutněném obsypu 300 mm nad potrubím bude osazena výstražná fólie šedé barvy. V případě výskytu podzemní vody bude na jedné straně dna výkopu provedena rýha o rozměrech 0,2 x 0,2 m s uložením perforovaného drenážního potrubí PVC DN100 do štěrkového lože Po dokončení stavby bude tato drenáž nefunkční. Stránka 4 z 10

5 Na obsyp bude proveden hlavní zásyp viz zemní práce. Ukládání potrubí pro přepojení přípojek bude prováděno stejně, jako uložení hlavní stoky. Uložení potrubí bude prováděno v souladu s pokyny výrobce potrubí dle jeho technických požadavků. Po instalaci nového připojovacího potrubí bude vnitřek té části stávajícího připojovacího potrubí, která nebude zasahovat do výkopu, vyplněn cementopopílkovou suspenzí. Po dokončení stavby bude toto stávající potrubí nefunkční. Ta část stávajícího připojovacího potrubí, která bude zasahovat do výkopu, bude demontována a odvezena na skládku. D Šachty na kanalizačním potrubí, poklopy šachet Hlavní kanalizační šachta v místě napojení bude betonová DN1000 s kónusem (nebo stropní deska) na poklop DN600. Konstrukce kanalizační šachty je navržena z prefabrikovaných kusů, skruží, kónusu a vyrovnávacích prstenců a monolitického šachtového dna. V šachtě budou osazena ocelová stupadla s povrchovou úpravou z plastu. Kanalizační dna budou ukládány (betonovány) na štěrkopískový poklad frakce 0-22 mm v tl. 100 mm. Šachta musí být vodotěsná, zhotovená dle ČSN EN 1917 (zvláštní pozornost je nutno věnovat spojení šachty a kanalizačních trub). Ve výkazu šachet jsou uvedena prefabrikovaná dna, variantně lze použít i monolitická (betonovaná na místě). Tato dna musí ale splňovat minimálně stejné vlastnosti jako osazené dnové kusy z prefabrikátu. Kanalizační šachty plastové DN400 a DN600 Neprůlezné kanalizační šachty, vnitřní průměr šachty 400mm a 600 mm. Barva červenohnědá (PP),černá (PP). Možnost přímého napojení kanalizačních potrubí KG DN/OD , Ultra-Rib DIN DN/ID , X-Stream DN/ID Možnost dodatečných připojení nad dnem pomocí vložky in-situ průměru 110, 160 a 200 mm. Nastavitelný úhel připojení kanalizačního potrubí v hrdlech ± 7,5 v každé rovině. Průtočná šachtová dna 180, 150, 120, 90 (příslušně 0, 30, 60, 90 ). Soutočná šachtová dna se současným bočním přítokem z pravé i levé strany. Boční přívody jsou realizovány pod úhlem 90. Dno bočního přítoku je situováno 3,0 cm nad dnem hlavního průtoku. Regulace výšky kanalizačních šachet seříznutím korugované roury po 10 cm nebo pomocí teleskopu. Možnost použití i při velmi vysoké hladině spodní vody. Zaručená těsnost spojení komponentů kanalizační šachty Stránka 5 z 10

6 0,5 baru. Kruhová tuhost SN 4. Letmé uložení horní sestavy (teleskop litinový poklop nebo mříž). Zamezení přenosu dynamického zatížení na litinový kanalizační systém. Do šachtových den bude napojeno přepojovací potrubí přípojek PP UR2 DN150 mm, dvou kolen 450 PP DN150 a pro výškové vyrovnání (bude upřesněno na místě stavby). POKLOPY Rámy i poklopy budou provedeny z tvárné litiny a betonu (BEGU) na třídu zatížení D400. V případě potřeby budou použity vyrovnávací prstence. Poklopy budou opatřeny otvory pro odvětrání. D Zemní práce Vzhledem k navrženým podélným profilům bude probíhat hloubení jam (rýh) v hloubce u kanalizační přípojky od 1,30 3,13 m. Vzhledem k hloubce výkopů a šíři komunikace předepisuje projekt pažení! Pažení stěn výkopu je možné zajistit např. pomocí pažících boxů. Šířka výkopu jam (rýh) je navržena ve svisle pažené rýze dle ČSN EN 1610 a ČSN Před záhozem potrubí bude provedeno geodetické zaměření stok a odboček včetně hloubek uložení. Šířka výkopu pro uložení kanalizačního potrubí viz výkres uložení potrubí. Hlavní zásyp, hutnění: V rámci zemních prací a obnovy komunikace bude postupováno dle TP146 povolování a provádění výkopů a zásypů rýh pro inženýrské sítě ve vozovkách pozemních komunikací Zásyp bude proveden výkopkem (pokud splňuje podmínky pro zpětný zásyp - nesedavou zeminou bez příměsí jílu, frakce max. 100 mm, a další). Předpokládá se maximální využití výkopku. Hlavní zásyp bude hutněný po max mm. Hlavní zásyp (zemní pláň) bude hutněn dle typu povrchu nad rýhou. U asfaltových komunikací a chodníků bude provedeno hutnění hlavního zásypu na Edef,2 = 45 MPa od hrany zóny zásypu po aktivní zónu (předpoklad: jemnozrnná zemina). Stránka 6 z 10

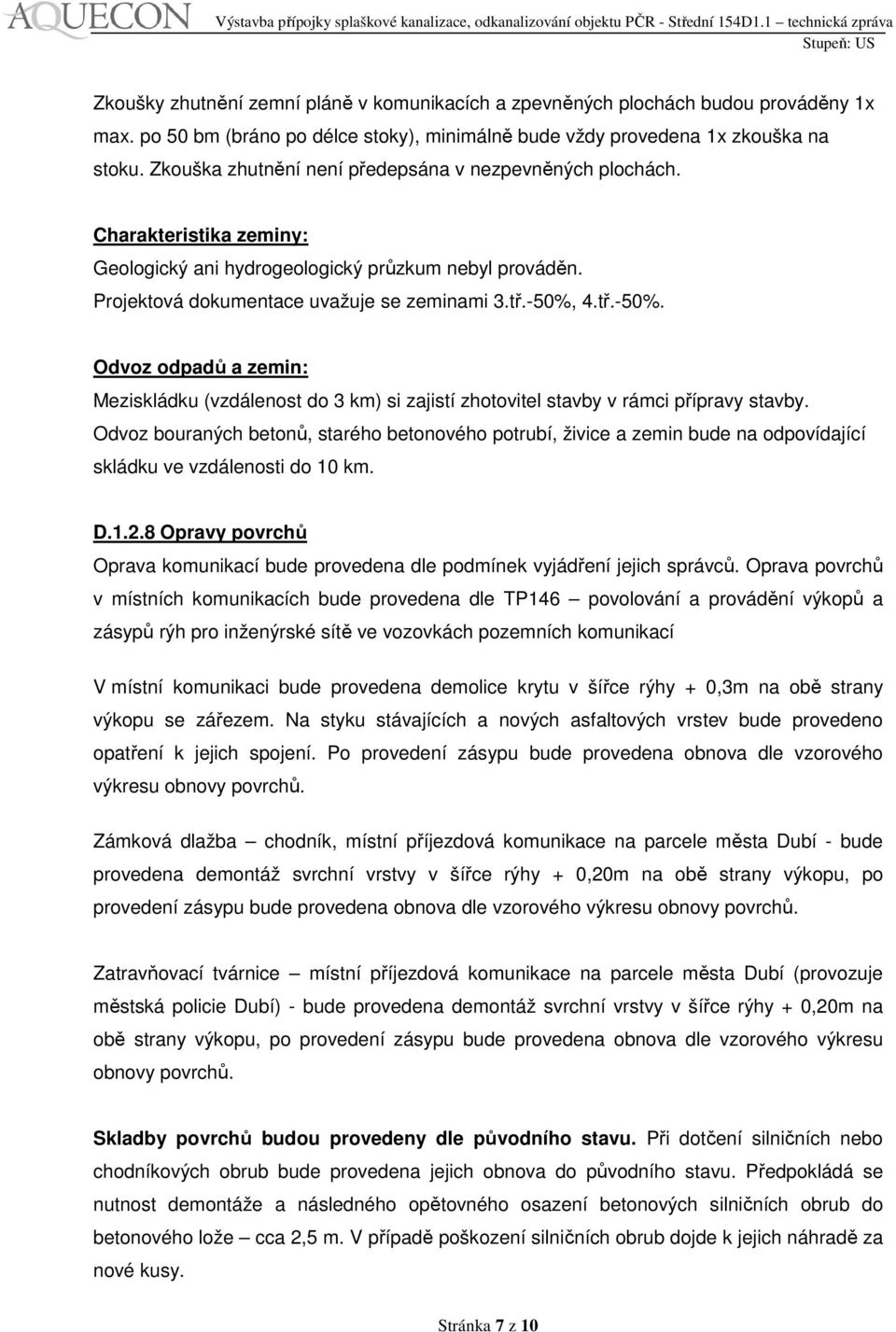

7 Zkoušky zhutnění zemní pláně v komunikacích a zpevněných plochách budou prováděny 1x max. po 50 bm (bráno po délce stoky), minimálně bude vždy provedena 1x zkouška na stoku. Zkouška zhutnění není předepsána v nezpevněných plochách. Charakteristika zeminy: Geologický ani hydrogeologický průzkum nebyl prováděn. Projektová dokumentace uvažuje se zeminami 3.tř.-50%, 4.tř.-50%. Odvoz odpadů a zemin: Meziskládku (vzdálenost do 3 km) si zajistí zhotovitel stavby v rámci přípravy stavby. Odvoz bouraných betonů, starého betonového potrubí, živice a zemin bude na odpovídající skládku ve vzdálenosti do 10 km. D Opravy povrchů Oprava komunikací bude provedena dle podmínek vyjádření jejich správců. Oprava povrchů v místních komunikacích bude provedena dle TP146 povolování a provádění výkopů a zásypů rýh pro inženýrské sítě ve vozovkách pozemních komunikací V místní komunikaci bude provedena demolice krytu v šířce rýhy + 0,3m na obě strany výkopu se zářezem. Na styku stávajících a nových asfaltových vrstev bude provedeno opatření k jejich spojení. Po provedení zásypu bude provedena obnova dle vzorového výkresu obnovy povrchů. Zámková dlažba chodník, místní příjezdová komunikace na parcele města Dubí - bude provedena demontáž svrchní vrstvy v šířce rýhy + 0,20m na obě strany výkopu, po provedení zásypu bude provedena obnova dle vzorového výkresu obnovy povrchů. Zatravňovací tvárnice místní příjezdová komunikace na parcele města Dubí (provozuje městská policie Dubí) - bude provedena demontáž svrchní vrstvy v šířce rýhy + 0,20m na obě strany výkopu, po provedení zásypu bude provedena obnova dle vzorového výkresu obnovy povrchů. Skladby povrchů budou provedeny dle původního stavu. Při dotčení silničních nebo chodníkových obrub bude provedena jejich obnova do původního stavu. Předpokládá se nutnost demontáže a následného opětovného osazení betonových silničních obrub do betonového lože cca 2,5 m. V případě poškození silničních obrub dojde k jejich náhradě za nové kusy. Stránka 7 z 10

8 V případě dotčení stávajícího odvodnění komunikace bude provedena jeho obnova dle původního stavu. Na rekonstruovaném úseku se nenachází vodorovné dopravní značení. D Další požadavky na vybavení Další požadavky na vybavení nejsou. D Údaje o zpracování technických výpočtů a jejich důsledcích na navrhované řešení Kanalizační přípojka splašková k budově městské policie Dubí je celá navržená jako nová stavba. Nepředpokládá se zvýšení množství odpadních vod. Stávající stav, při rovnoměrném odběru vody - maximální průtok - 2,9 l/s Maximální dovolený průtok potrubí DN200-30,9l/s D Požadavky na postup stavebních a montážních prací Stavební a montážní práce musí být v souladu s projektovou dokumentací. Při stavebních a montážních pracích musí být dodrženy podmínky bezpečnosti práce a ochrany životního prostředí dle příslušných norem, směrnic a vyhlášek. Stavební a výkopové práce v blízkosti ostatních IS budou prováděny dle požadavků správců těchto sítí (výkopy do 1 m od IS budou prováděné ručně, apod.). Zhotovitel stavby zajistí vypracování harmonogramu prací. Při stavbě je nutné zachovat vjezdy (provizorně zabezpečit) do dvorů jednotlivých objektů podél komunikace. V rámci stavby kanalizace je nutné zajistit odvod splaškových vod nad rekonstruovaným úsekem provedení ucpávky potrubí a čerpání do kanalizace pod rekonstruovaným úsekem (stavebním úsekem v jednotlivé etapě). D Požadavky na provoz zařízení, údaje o materiálech a energiích Vzhledem k charakteru stavby se toto hledisko neposuzuje. Stavba nemá žádná technologická zařízení. D.1.3. Požární zabezpečení stavby D Popis a umístění stavby a jejich objektů Stránka 8 z 10

9 Staveniště tvoří zčásti zpevněná asfaltová místní komunikace sk. C, přilehlé chodníky (zámková dlažba), a navazující příjezdová cesta (zámková dlažba, zatravňovací tvárnice Objekt rekonstrukce je rozmístěn v zastaveném území, v bytové a rodinné zástavbě. Přepojení stávajících přípojek z budovy městské policie bude probíhat ve výkopu pro hlavní potrubí. Nová trasa kanalizační přípojky bude uložená v koordinaci s ostatními IS (dodržení prostorové normy). Jedná se o stavbu podzemní inženýrské sítí - kanalizace. Stavba kanalizačního potrubí kanalizační splašková přípojka k budově městské policie Dubí bude postavená v otevřeném výkopu, včetně přepojení stávajících kanalizačních přípojek a osazení potřebných revizních kanalizačních šachet. D Rozdělení stavby a objektů do požárních úseků Neřeší se u tohoto typu stavby. D Výpočet požárního rizika a stanovení stupně požární bezpečnosti Neřeší se u tohoto typu stavby. Kanalizační stoka je navržena k odvodu splaškových vod. D Stanovení požární odolnosti stavebních konstrukcí Neřeší se u tohoto typu projektu. D Evakuace, stanovení druhu a kapacity únikových cest, počet a umístění požárních výtahů Neřeší se u tohoto typu stavby D Vymezení požárně nebezpečného prostoru, výpočet odstupových vzdáleností Neřeší se u tohoto typu stavby D Způsob zabezpečení stavby požární vodou nebo jinými hasebními látkami Neřeší se u tohoto typu stavby D Stanovení počtu, druhu a rozmístění hasících přístrojů Neřeší se u tohoto typu stavby. Vzhledem k charakteru stavby nejsou kladeny požadavky na požární bezpečnost. D Posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními Neřeší se u tohoto typu stavby. Stránka 9 z 10

10 D Stanovení požadavků pro hašení požáru a záchranné práce Neřeší se u tohoto typu stavby. Stránka 10 z 10
