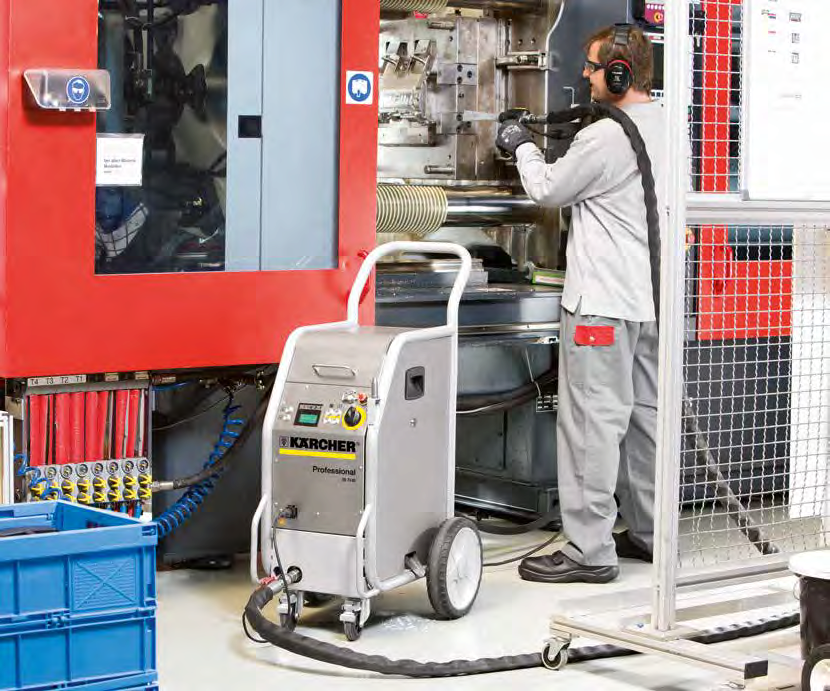

1 Čištění suchým ledem Ledovým chladem proti nečistotám šetrně vůči povrchům Mnohé díly a stroje lze čistit jen velmi obtížně. Licí formy, výtlačné lisy, stroje pro zpracování potravin a plastů. Vždy, když jako čisticí prostředky nepřicházejí do úvahy voda a pára, např. kvůli nebezpečí koroze. Nebo když je třeba nezanechávat zbytky otryskávacího materiálu, tedy např. písku nebo skla. Z hygienických důvodů nebo kvůli choulostivému povrchu. Nebo k eliminaci časově náročného dočišťování po samotném čištění. Kärcher tuto díru v nabídce vyplňuje výkonnými tryskacími zařízeními Ice Blaster. 498

2 Čištění suchým ledem 4 Výhody otryskávání suchým ledem L Čištění bez demontáže Stroje není nutné za účelem čištění demontovat. Pelety se dostanou bez problémů i do nejmenších rohů. L Krátká doba odstávek strojů díky rychlému a účinnému čištění. L Čištění šetrné vůči životnímu prostředí bez přidaných chemikálií či otryskávacích prostředků. L Nedochází k poškození povrchů L Nejsou zanechávány zbytky materiálů Suchý led beze zbytků sublimuje do podoby CO. Nevznikají žádné zbytky, jako např. otryskávací prostředek či odpadní voda. Čistota = chlad krát zrychlení Zařízení Ice Blaster urychluje pelety suchého ledu o velikosti až mm pomocí stlačeného vzduchu na rychlost přes 50 m/s. Na základě působení této vysoké rychlosti a chladu na úrovni 79 C nečistoty mrznou a vytvářejí se v nich trhliny. Tryskané pelety vnikají do těchto vzniklých trhlin, čímž nečistoty praskají a odprýskávají. Zvlášť účinná metoda k odstranění téměř jakékoli nečistoty šetrným způsobem vůči základnímu materiálu. Z oxidu uhličitého na led Ve výrobním procesu proudí kapalný oxid uhličitý do lisovacího válce peletizéru, kde se z něj v důsledku poklesu tlaku stává suchý led v podobě sněhu. Tento suchý ledový sníh je následně stlačován hydraulickým válcem a poté prolisován přes výtlačnou desku. Tím vzniknou tyčky suchého ledu, které se nakonec rozlámou na drobné pelety. 4 Nový Ice Blaster IB 5/0 se prezentuje jako ještě silnější než jeho předchůdce. Je velmi robustní a přesvědčuje uživatele svou spolehlivou technikou. Mnohá detailní řešení, jako například vyprazdňování zbylého ledu, promyšlené ochranné a uchopovací rukojeti, uzamykatelné parametry paprsku, integrovaný odlučovač vody a mnohé další, usnadňují významným způsobem každodenní práci. 499

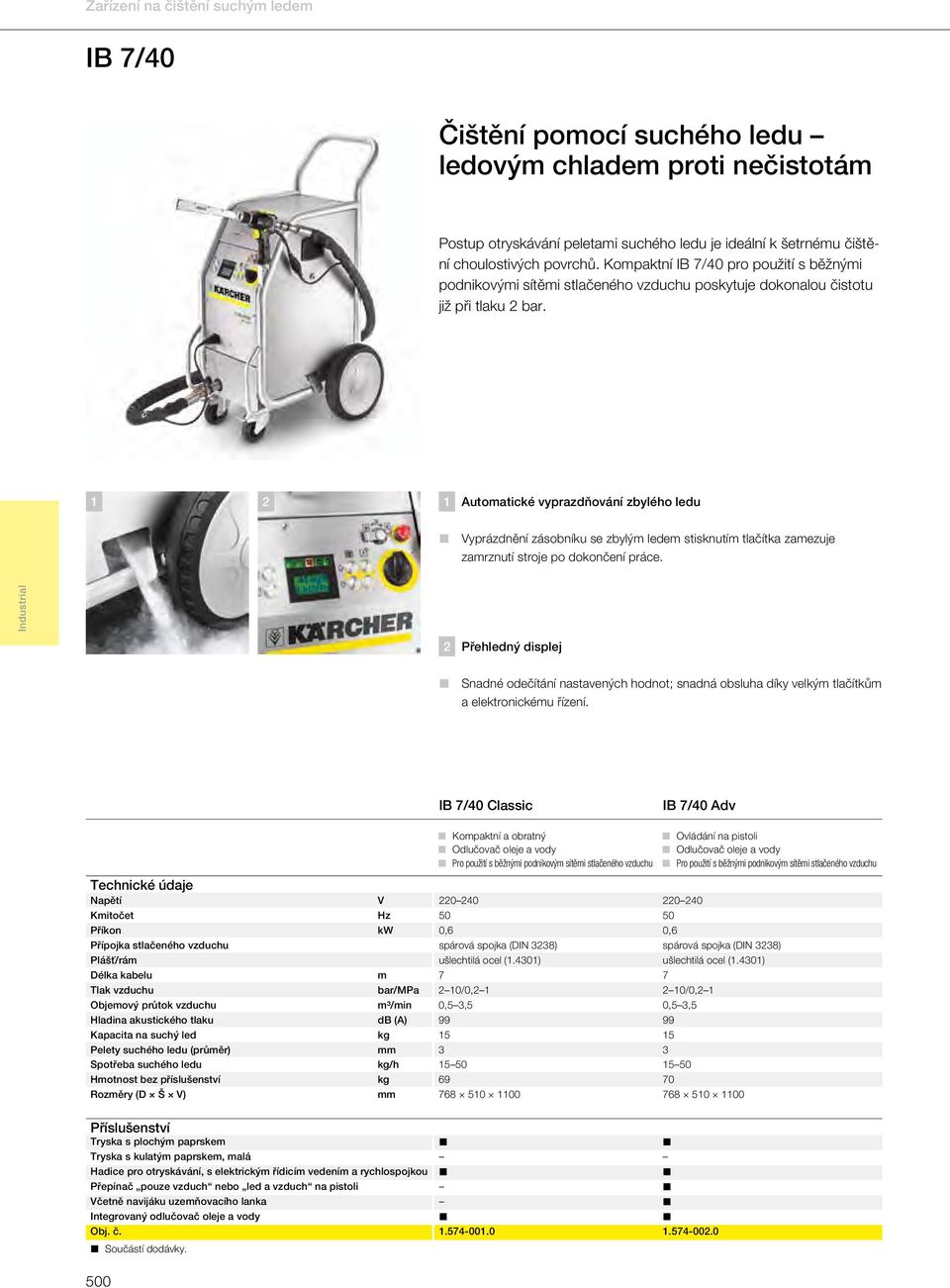

3 Zařízení na čištění suchým ledem IB 7/40 Čištění pomocí suchého ledu ledovým chladem proti nečistotám Postup otryskávání peletami suchého ledu je ideální k šetrnému čištění choulostivých povrchů. Kompaktní IB 7/40 pro použití s běžnými podnikovými sítěmi stlačeného vzduchu poskytuje dokonalou čistotu již při tlaku bar. Automatické vyprazdňování zbylého ledu Vyprázdnění zásobníku se zbylým ledem stisknutím tlačítka zamezuje zamrznutí stroje po dokončení práce. Přehledný displej Snadné odečítání nastavených hodnot; snadná obsluha díky velkým tlačítkům a elektronickému řízení. IB 7/40 Classic IB 7/40 Adv Kompaktní a obratný Ovládání na pistoli Odlučovač oleje a vody Odlučovač oleje a vody Pro použití s běžnými podnikovým sítěmi stlačeného vzduchu Pro použití s běžnými podnikovým sítěmi stlačeného vzduchu Technické údaje Napětí Kmitočet Příkon Přípojka stlačeného vzduchu Plášť/rám Délka kabelu Tlak vzduchu Objemový průtok vzduchu Hladina akustického tlaku Kapacita na suchý led Pelety suchého ledu (průměr) Spotřeba suchého ledu Hmotnost bez příslušenství Rozměry (D Š V) Příslušenství V Hz kw m bar/mpa m³/min db (A) kg mm kg/h kg mm Tryska s plochým paprskem Tryska s kulatým paprskem, malá Hadice pro otryskávání, s elektrickým řídicím vedením a rychlospojkou Přepínač pouze vzduch nebo led a vzduch na pistoli Včetně navijáku uzemňovacího lanka Integrovaný odlučovač oleje a vody Obj. č. Součástí dodávky ,6 spárová spojka (DIN 8) ušlechtilá ocel (.40) 7 0/0, 0,5, ,6 spárová spojka (DIN 8) ušlechtilá ocel (.40) 7 0/0, 0,5,

4 Zařízení na čištění suchým ledem IB 5/0 Nová definice čisticího výkonu. Nové otryskávací zařízení IB 5/0 je ještě výkonnější než jeho předchozí model a přesvědčuje uživatele navíc svou robustní konstrukcí a navýsost spolehlivou technikou. NOVINKA Držák kufru na trysky Trysky a nářadí jsou stále při ruce přímo na stroji. Kufr na trysky je upevněn po straně stroje, kde je chráněn proti znečištění. Nejvyšší mobilita Stroj je optimálně vyvážen a lze s ním snadno manévrovat i na nerovném terénu. Madla vpředu a vzadu na stroji umožňují snadné překonávání schodů. IB 5/0 Robustní a spolehlivý Odlučovač oleje a vody Pro nejintenzivnější použití Technické údaje Napětí Kmitočet Příkon Přípojka stlačeného vzduchu Plášť/rám Délka kabelu Tlak vzduchu Objemový průtok vzduchu Hladina akustického tlaku Kapacita na suchý led Pelety suchého ledu (průměr) Spotřeba suchého ledu Hmotnost bez příslušenství Rozměry (D Š V) V Hz kw m bar/mpa m³/min db (A) kg mm kg/h kg mm ,6 spárová spojka (DIN 8) ušlechtilá ocel (.40) 7 6/0,, , Příslušenství Tryska s plochým paprskem Tryska s kulatým paprskem, XL, dlouhá Hadice pro otryskávání, s elektrickým řídicím vedením a rychlospojkou Přepínač pouze vzduch nebo led a vzduch na pistoli Včetně navijáku uzemňovacího lanka Integrovaný odlučovač oleje a vody Obj. č Součástí dodávky. 50

5 Zařízení na čištění suchým ledem Peletizér Suchý led vlastní výroby Již nikdy žádné nákupy drahých pelet suchého ledu! Díky peletizéru od společnosti Kärcher je můžete nyní zcela jednoduše vyrábět sami. Tím se uspoří čekací doba a náklady na nákup a přepravu. V podobě modelů zařízení pro výrobu otryskávacích pelet IP 55, IP 0 a IP 0 nabízí Kärcher optimální výrobní řešení pro jakékoli požadované množství pelet suchého ledu. Suchý led vyrobený v peletizérech Kärcher se hodí rovněž k chlazení produktů zvlášť citlivých na teplo (např. v potravinářském oboru). Přepravka Kärcher na suchý led k přepravě a uložení pelet suchého ledu je k dispozici ve dvou provedeních: jako jednorázová přepravka ze styroporu až na 5 kg suchého ledu. A jako vratná přepravka z extrudovaného polypropylenu (EPP) až na 00 kg suchého ledu. Tato vratná přepravka poskytuje zvlášť dobrou izolaci, je lehká a má dlouhou životnost. 50

6 Zařízení na čištění suchým ledem Technické údaje a vybavení IP 55 IP 0 IP 0 Pelety s nejvyšší hustotou Hydraulický pohon Dlouhá životnost a robustní konstrukce Pelety s nejvyšší hustotou Hydraulický pohon Dlouhá životnost a robustní konstrukce Pelety s nejvyšší hustotou Hydraulický pohon Dlouhá životnost a robustní konstrukce 55 /400/50,6 zásobní nádrž CO; kapalné skupenství bar 0 /400/50 4 zásobní nádrž CO; kapalné skupenství bar 0 /400/50 5,6 zásobní nádrž CO; kapalné skupenství bar /" objímka BSP /" objímka BSP /" objímka BSP Technické údaje Výrobní množství Druh proudu Příkon Zásobní nádrž CO (kapalné skupenství) Přívodní spojka CO Hmotnost bez příslušenství Rozměry (D Š V) kg/h f/v/hz kw kg mm Obj. č. Příslušenství 50

7 Čištění suchým ledem příslušenství Zařízení na čištění suchým ledem příslušenství. Speciální trysky, osvětlení, ochranné vybavení: Kärcher nabízí příslušenství pro každou potřebu, např. trysky s plochým a kulatým paprskem v dlouhém a krátkém provedení, konfigurovatelné úhlové trysky Mini pro jemnou práci na malém prostoru nebo kulaté a ploché úhlové trysky. Obj. č. Popis Tryskací pistole Tryskací pistole, Heavy Duty Ergonomická a lehká tryskací pistole s bezpečnostním mechanismem proti neúmyslnému spuštění. Přepínač pro volbu mezi stlačeným vzduchem se suchým ledem a pouze stlačeným vzduchem. Tryskací pistole, Adv Ergonomicky tvarovaná tryskací pistole. Díky kompaktnímu designu je tato pistole zvlášť lehká a ovladatelná. Včetně bezpečnostního mechanismu, který zabraňuje neúmyslnému spuštění. Tryskací pistole Adv je vybavená integrovaným dálkovým ovládáním. Množství tryskaného ledu a tryskací tlak lze seřizovat přímo na pistoli. Mimo to je na pistoli umístěn i přepínač pouze vzduch nebo led a vzduch Ergonomicky tvarovaná tryskací pistole. Díky kompaktnímu designu je tato pistole zvlášť lehká a ovladatelná. Včetně bezpečnostního mechanismu, který zabraňuje neúmyslnému spuštění. Tryskací pistole Adv je vybavená integrovaným dálkovým ovládáním. Množství tryskaného ledu a tryskací tlak lze seřizovat přímo na pistoli. Mimo to je na pistoli umístěn i přepínač pouze vzduch nebo led a vzduch Ergonomicky tvarovaná tryskací pistole. Díky kompaktnímu designu je tato pistole zvlášť lehká a ovladatelná. Včetně bezpečnostního mechanismu, který zabraňuje neúmyslnému spuštění. Tryska s kulatým paprskem, XL, dlouhá Extrémně výkonná tryska s kulatým paprskem s inovační konturou trysky pro maximální čisticí výkon. Index množství vzduchu: XL Tryska s kulatým paprskem, XL, extra dlouhá cm dlouhá tryska s kulatým paprskem s inovační konturou trysky pro maximální čisticí výkon. Index množství vzduchu: XL Tryska s kulatým paprskem, M, dlouhá Výkonná tryska s kulatým paprskem s inovační konturou trysky pro maximální čisticí výkon při malé spotřebě vzduchu. Index množství vzduchu: M Tryska s plochým paprskem Tryska s plochým paprskem s optimalizovanou geometrií trysky. Vynikající výsledek čištění při vysokém plošném výkonu. Tryskový nástavec s plochým paprskem, S Tryskový nástavec k regulaci objemového proudu vzduchu. Tryskový nástavec s plochým paprskem, L Tryskový nástavec s plochým paprskem, XXL Tryska s kulatým paprskem, M, krátká Nanejvýše snadná manipulace, agresivní tryska s kulatým paprskem pro menší plochy, malá spotřeba vzduchu. Tryska s kulatým paprskem, L, krátká Mimořádně šikovná tryska s kulatým paprskem pro středně velké plochy. Index množství vzduchu: L Tryska s plochým paprskem, XS, krátká Optimalizovaná geometrie trysky, díky tomu zvlášť vysoká účinnost a nízká hlučnost. Velmi krátká a kompaktní tryska. Zvlášť vhodná k použití i v těsných prostorech. Tryska s plochým paprskem, XS, dlouhá Optimalizovaná geometrie trysky, díky tomu zvlášť vysoká účinnost a nízká hlučnost. Vynikající výsledky čištění při vysokém plošném výkonu. Tryska s kulatým paprskem, XS, krátká Optimalizovaná geometrie trysky, díky tomu zvlášť vysoká účinnost a nízká hlučnost. Velmi krátká a kompaktní tryska. Zvlášť vhodná k použití i v těsných prostorech. Tryska s kulatým paprskem, XS, dlouhá Optimalizovaná geometrie trysky, díky tomu zvlášť vysoká účinnost a nízká hlučnost. Vysoká agresivita pro úporné nečistoty. Úhlová tryska, XS, kulatá Úhlová tryska odklání paprsek v úhlu 90. Ideálně vhodná k čištění vstřikovacích forem. Úhlová tryska, XS, plochá Úhlová tryska Mini, 90, XS Tryskací pistole, Classic Vysokotlaké proudové trysky Nízkotlaké proudové trysky Úhlová tryska v provedení Mini pro těsné prostory. Odklání paprsek do strany v úhlu cca 90. Vybočuje o 6 mm do strany, délka: 40 mm. Sada sestává ze 4 dílů: převlečná matice, prodloužení 00 mm ( ), koleno 90 ( ), nátrubek trysky ( ). Je možné namontovat libovolné množství prodlužovacích kusů. Koleno a nátrubek lze objednávat zvlášť. Součástí dodávky. Volitelné příslušenství. Další originální příslušenství Kärcher naleznete na následujících stranách. 504

8 Čištění suchým ledem příslušenství IB 7/40 Classic IB 7/40 Adv IB 5/0

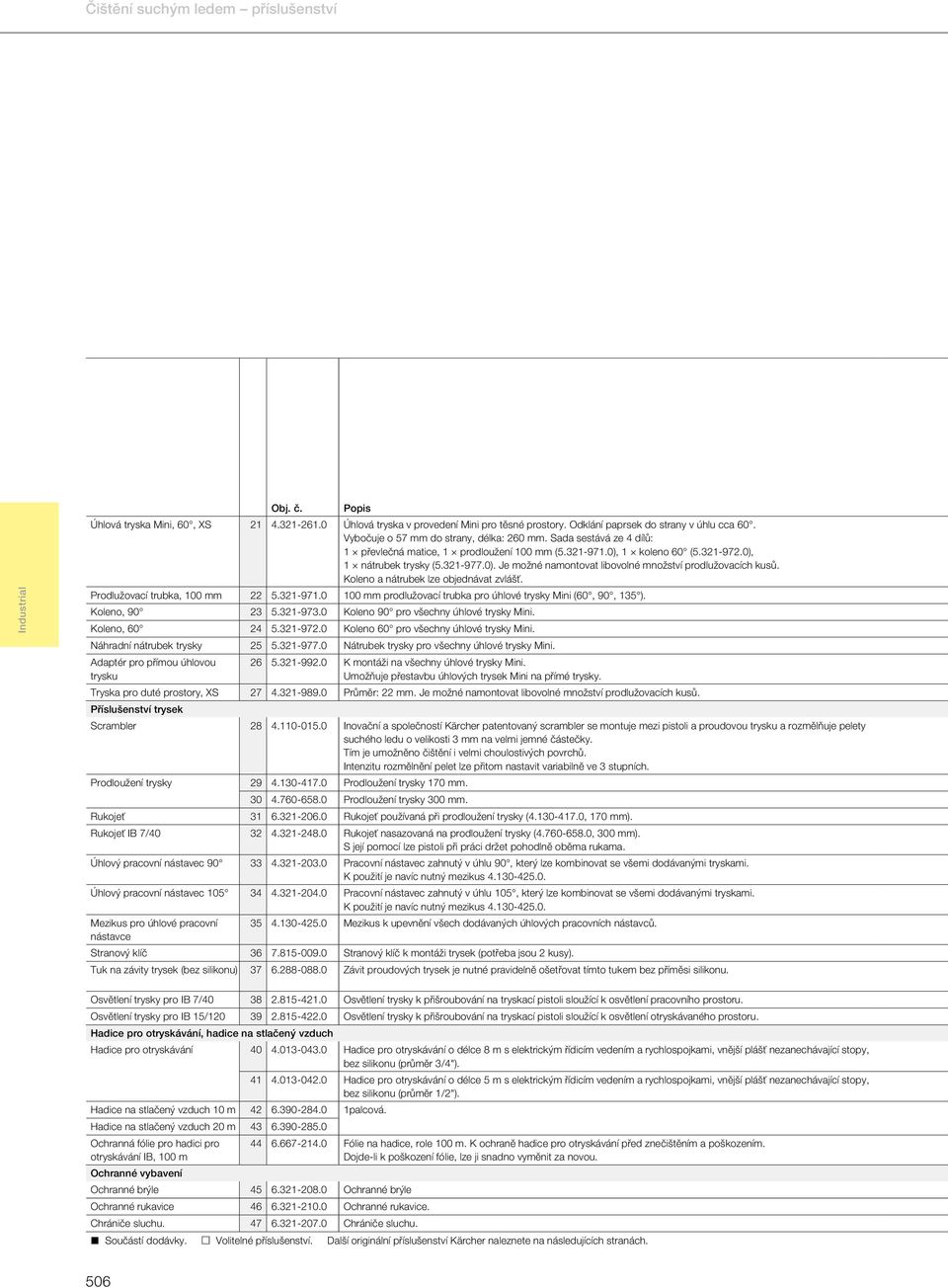

9 Čištění suchým ledem příslušenství Obj. č. Popis Úhlová tryska Mini, 60, XS Úhlová tryska v provedení Mini pro těsné prostory. Odklání paprsek do strany v úhlu cca 60. Vybočuje o 57 mm do strany, délka: 60 mm. Sada sestává ze 4 dílů: převlečná matice, prodloužení 00 mm ( ), koleno 60 ( ), nátrubek trysky ( ). Je možné namontovat libovolné množství prodlužovacích kusů. Koleno a nátrubek lze objednávat zvlášť. Prodlužovací trubka, 00 mm mm prodlužovací trubka pro úhlové trysky Mini (60, 90, 5 ). Koleno, Koleno 90 pro všechny úhlové trysky Mini. Koleno, Koleno 60 pro všechny úhlové trysky Mini. Náhradní nátrubek trysky Nátrubek trysky pro všechny úhlové trysky Mini. Adaptér pro přímou úhlovou trysku K montáži na všechny úhlové trysky Mini. Umožňuje přestavbu úhlových trysek Mini na přímé trysky. Tryska pro duté prostory, XS Průměr: mm. Je možné namontovat libovolné množství prodlužovacích kusů. Scrambler Inovační a společností Kärcher patentovaný scrambler se montuje mezi pistoli a proudovou trysku a rozmělňuje pelety suchého ledu o velikosti mm na velmi jemné částečky. Tím je umožněno čištění i velmi choulostivých povrchů. Intenzitu rozmělnění pelet lze přitom nastavit variabilně ve stupních. Prodloužení trysky Prodloužení trysky 70 mm Prodloužení trysky 00 mm. Rukojeť Rukojeť používaná při prodloužení trysky ( , 70 mm). Rukojeť IB 7/ Rukojeť nasazovaná na prodloužení trysky ( , 00 mm). S její pomocí lze pistoli při práci držet pohodlně oběma rukama. Úhlový pracovní nástavec Pracovní nástavec zahnutý v úhlu 90, který lze kombinovat se všemi dodávanými tryskami. K použití je navíc nutný mezikus Úhlový pracovní nástavec Pracovní nástavec zahnutý v úhlu 05, který lze kombinovat se všemi dodávanými tryskami. K použití je navíc nutný mezikus Mezikus pro úhlové pracovní nástavce Mezikus k upevnění všech dodávaných úhlových pracovních nástavců. Stranový klíč Stranový klíč k montáži trysek (potřeba jsou kusy). Tuk na závity trysek (bez silikonu) Závit proudových trysek je nutné pravidelně ošetřovat tímto tukem bez příměsi silikonu. Osvětlení trysky pro IB 7/ Osvětlení trysky k přišroubování na tryskací pistoli sloužící k osvětlení pracovního prostoru. Osvětlení trysky pro IB 5/ Osvětlení trysky k přišroubování na tryskací pistoli sloužící k osvětlení otryskávaného prostoru. Příslušenství trysek Hadice pro otryskávání, hadice na stlačený vzduch Hadice pro otryskávání Hadice pro otryskávání o délce 8 m s elektrickým řídicím vedením a rychlospojkami, vnější plášť nezanechávající stopy, bez silikonu (průměr /4") Hadice pro otryskávání o délce 5 m s elektrickým řídicím vedením a rychlospojkami, vnější plášť nezanechávající stopy, bez silikonu (průměr /"). Hadice na stlačený vzduch 0 m palcová. Hadice na stlačený vzduch 0 m Ochranná fólie pro hadici pro otryskávání IB, 00 m Fólie na hadice, role 00 m. K ochraně hadice pro otryskávání před znečištěním a poškozením. Dojde-li k poškození fólie, lze ji snadno vyměnit za novou. Ochranné brýle Ochranné brýle Ochranné rukavice Ochranné rukavice. Chrániče sluchu Chrániče sluchu. Ochranné vybavení Součástí dodávky. Volitelné příslušenství. Další originální příslušenství Kärcher naleznete na následujících stranách. 506

10 Čištění suchým ledem příslušenství IB 7/40 Classic IB 7/40 Adv IB 5/

11 Čištění suchým ledem příslušenství Obj. č. Popis Nástavbové sady a ostatní příslušenství Adaptér Y, zásobování vzduchem Rozbočka ve tvaru Y pro připojení vzduchové hadice ke dvěma /4" rychlopřípojkám. Naviják s uzemňovacím lankem Automatický naviják s cca 6 m uzemňovacího lanka a silnou svorkou. Tento naviják s uzemňovacím lankem spolehlivě zamezuje akumulaci statického elektrického náboje na čištěném objektu při otryskávání suchým ledem, a tím i jiskření mezi objektem a tryskou. Lopatka K plnění pelet suchého ledu do zásobníku zařízení Ice Blaster. Přepravka na suchý led, 5 kg Styropor, bílá. Přepravka na suchý led, 00 kg Extrudovaný polypropylen (EPP), černá Vysoce kvalitní výtlačná deska k výrobě pelet suchého ledu o velikosti mm. Peletizér Výtlačná deska mm Výtlačná deska,7 mm Výtlačná deska 6 mm Tato výtlačná deska vytváří pelety suchého ledu s průměrem,7 mm. Vysoce kvalitní výtlačná deska k výrobě zrn suchého ledu o velikosti 6 mm Detektor CO s čidlem Detektor CO zobrazuje aktuální koncentraci CO ve vzduchu. Tato nástavbová sada obsahuje detektor CO a zároveň čidlo CO. Jelikož CO je plyn těžší než vzduch, je třeba čidlo CO umístit do nejnižšího místa v budově. Vážicí zařízení Systém řízení výroby pro automatické plnění. Pomocí vážicího zařízení je možné naprogramovat zařízení pro výrobu otryskávacích pelet na určité výrobní množství. Zařízení pro výrobu otryskávacích pelet spustí výrobu automaticky a ukončí ji, jakmile je vyrobeno požadované množství suchého ledu. Je tak dosahováno absolutně přesných hodnot plnicího množství. Tato nástavbová sada se optimálním způsobem hodí k automatizaci procesu otryskávání suchým ledem, ve kterém je zásobník zařízení Ice Blaster plněn přímo Vážicí zařízení Systém řízení výroby pro automatické plnění. Pomocí vážicího zařízení je možné naprogramovat zařízení pro výrobu otryskávacích pelet na určité výrobní množství. Zařízení pro výrobu otryskávacích pelet spustí výrobu automaticky a ukončí ji, jakmile je vyrobeno požadované množství suchého ledu. Je tak dosahováno absolutně přesných hodnot plnicího množství. Tato nástavbová sada se optimálním způsobem hodí k automatizaci procesu otryskávání suchým ledem, ve kterém je zásobník zařízení Ice Blaster plněn přímo. Modul časovače Systém řízení výroby pro automatické plnění. S tímto modulem časovače lze zařízení pro výrobu otryskávacích pelet nastavit na určitou dobu provozu. Jakmile tento čas uplyne, zařízení pro výrobu pelet výrobu suchého ledu automaticky zastaví Součástí dodávky. Volitelné příslušenství. Další originální příslušenství Kärcher naleznete na následujících stranách. 508

12 Čištění suchým ledem příslušenství IB 7/40 Classic IB 7/40 Adv IB 5/0 IP 55 IP 0 IP
