1 CHEMICKÉ KOTVY

2 INOVACE FIRMY SPIT Efektivnost a spolehlivost jsou prioritami týmů firmy SPIT. Navíc, kromě kvality výrobků, Vám chtějí poskytnout ty nejlepší rady a řešení při práci, bez ohledu na to, jaký je materiál a jaké jsou podmínky pro upevňování. vezměte BUDOUCNOST do svých rukou CHEMICKÉ KOTVY CD SPIT EXPERT Nové vydání výpočetního softwaru SPIT EXPERT, s jehož pomocí můžete stanovovat rozměry pro kotvení dle platných evropských norem. NOVÉ NÁPLNĚ U každé náplně je příbalový leták s veškerými potřebnými informacemi: podkladové materiály, nákresy k osazení, technické certifikace, CHEMICKÁ KOTVA EPOMAX Výjimečná výkonnost: 0% věnováno kotvení závitových tyčí v plných i dutých materiálech, EPOMAX nabízí výkon vyšší o 30%. 4-5

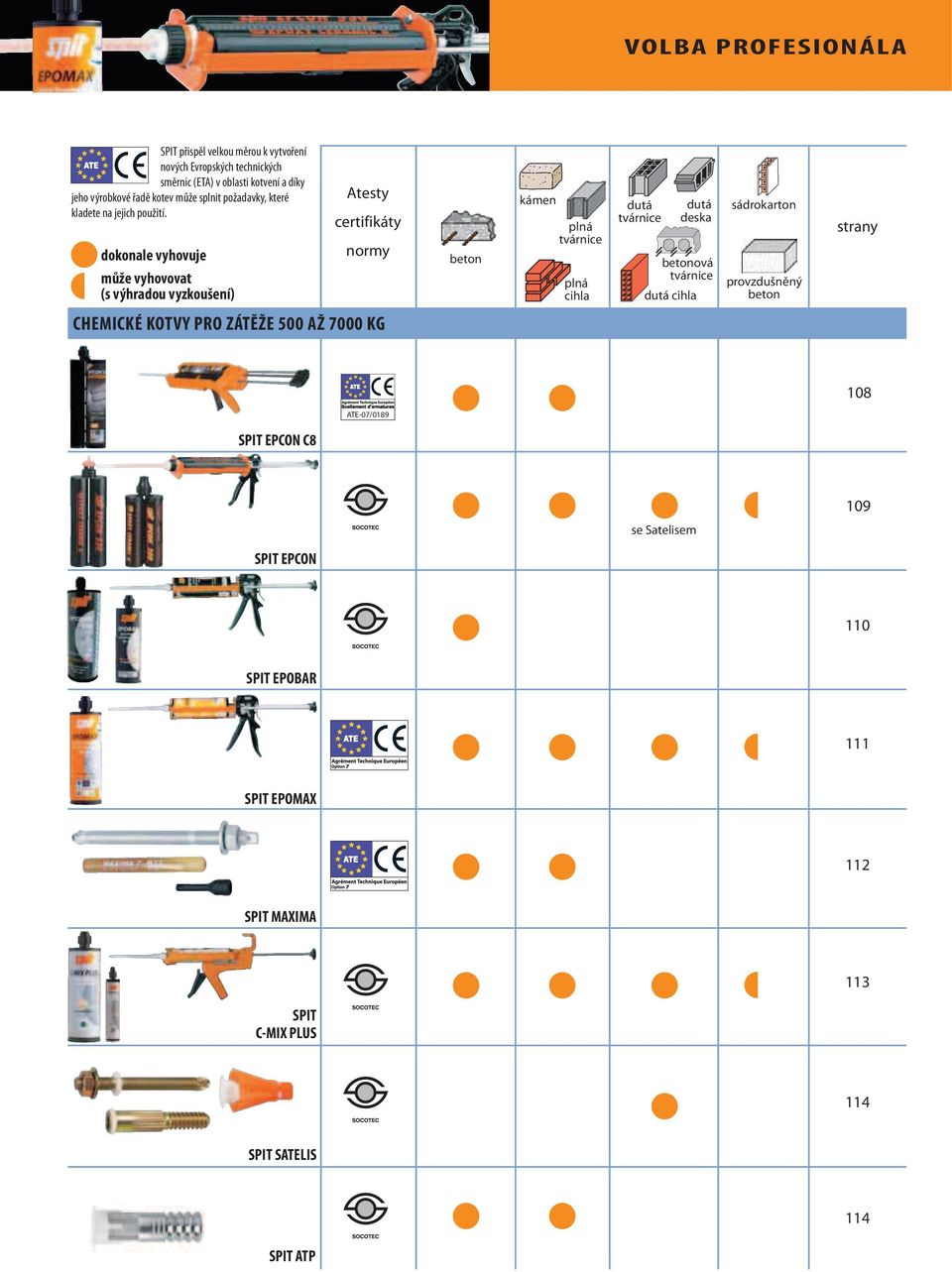

3 VOLBA PROFESIONÁLA SPIT přispěl velkou měrou k vytvoření nových Evropských technických směrnic (ETA) v oblasti kotvení a díky jeho výrobkové řadě kotev může splnit požadavky, které kladete na jejich použití. dokonale vyhovuje může vyhovovat (s výhradou vyzkoušení) Atesty certifikáty normy beton kámen plná tvárnice plná cihla dutá tvárnice dutá deska betonová tvárnice dutá cihla sádrokarton provzdušněný beton strany CHEMICKÉ KOTVY PRO ZÁTĚŽE 500 AŽ 7000 KG 8 ATE-07/0189 SPIT EPCON C8 9 se Satelisem SPIT EPCON 1 SPIT EPOBAR 111 SPIT EPOMAX 112 SPIT MAXIMA 113 SPIT C-MIX PLUS 114 SPIT SATELIS 114 SPIT ATP

4 TECHNOLOGIE CHEMICKÝCH KOTEV OBJEVTE MIMOŘÁDNOU VÝKONNOST Velmi vysoká úroveň spolehlivosti, stálá péče o Vaší bezpečnost a také z důvodu dodržování ochrany životního prostředí: pryskyřice SPIT Vám garantují výjimečné výsledky, a to i v obtížných podmínkách. CHEMICKÉ KOTVY TECHNICKÁ ÚROVEŇ Pryskyřice SPIT Vám garantují: STABILITU ZA VÝJIMEČNÝCH TEPLOT: 65% zaručeného výkonu při 0 C. VYSOKÁ ÚROVEŇ PŘILNAVOSTI: 18 N/ 2. TRYSKY, KTERÉ SNIŽUJÍ SÍLU PŘI VSTŘIKOVÁNÍ O 40 %. Výkonnost chemického kotvení 65 % EPOBAR BEZPEČNOST Veškeré pryskyřice SPIT jsou bez styrenu a zařazeny do skupiny s nejnižším stupněm nebezpečnosti pro uživatele. PŘI 0 C JE EPOBAR JEDINOU PRYSKYŘICÍ, KTERÁ JE SCHOPNA SI UDRŽET 65% SVÉ VÝKONNOSTI PRO KAŽDÉ POUŽITÍ JINÁ PRYSKYŘICE Pro upevňování závitových svorníků do plného materiálu s použitím předdávkované pryskyřice Pro všechny typy práce uvnitř nebo v chráněné zóně Pro upevňování závitových tyčí nebo pouzder Pro upevňování výztuží do betonu Pro upevňování výztuží do betonu, závitových tyčí nebo pouzder Pro upevňování výztuží do betonu, závitových tyčí nebo pouzder Výrobky pro chemické kotvení P NF 030 kategorie 4 Výrobky pro chemické kotvení P NF 030 kategorie 5 N YX0006 N NX0233 N DX1454 N XX N XX Výztuže Závitové tyče a ATP ATE-07/0189 & 6-7

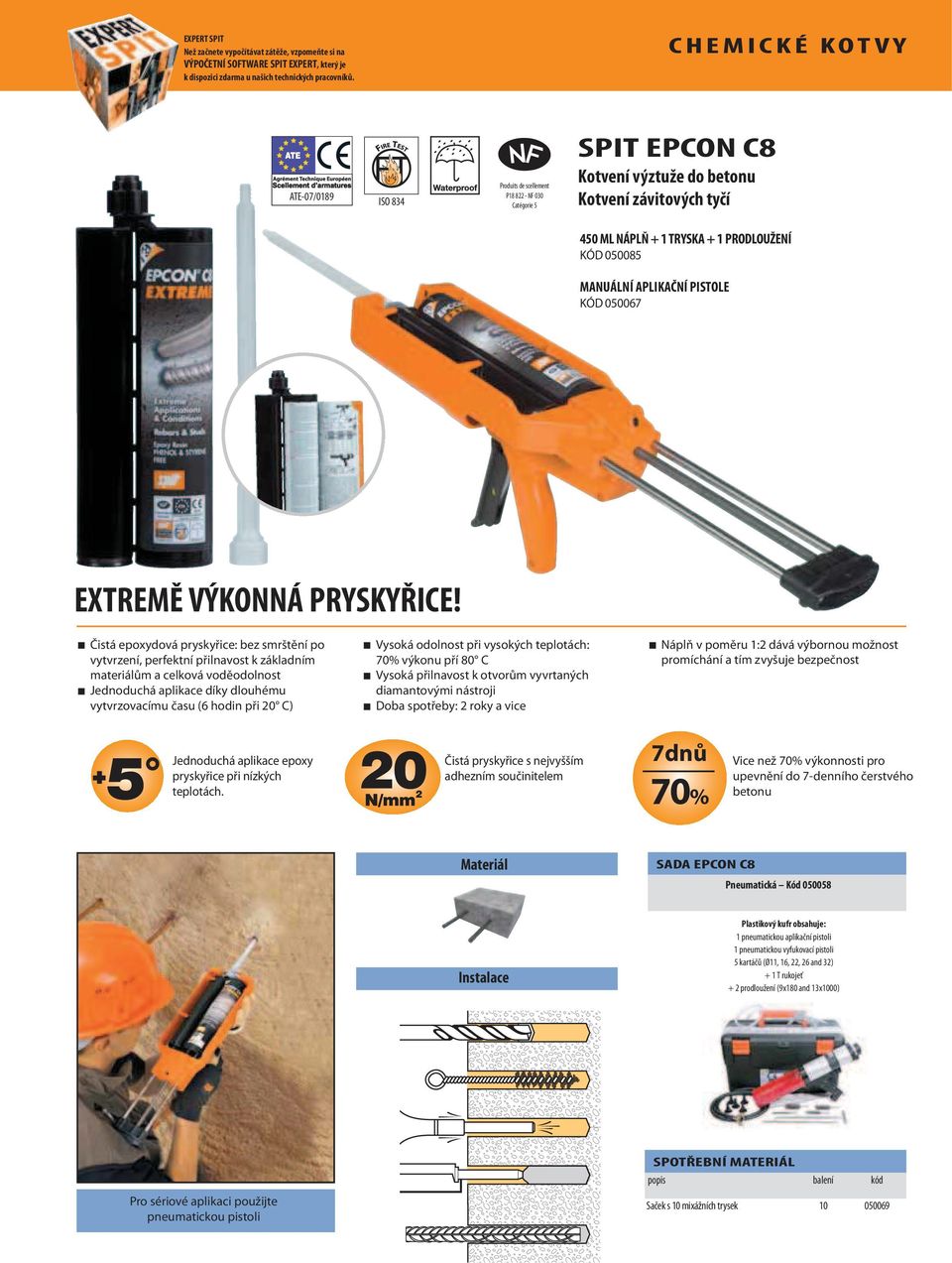

5 EXPERT SPIT Než začnete vypočítávat zátěže, vzpomeňte si na VÝPOČETNÍ SOFTWARE SPIT EXPERT, který je k dispozici zdarma u našich technických pracovníků. C H E M I C K É K O T V Y ATE-07/0189 ISO 834 Produits de scellement P NF 030 Catégorie 5 SPIT EPCON C8 Kotvení výztuže do betonu Kotvení závitových tyčí 450 ML NÁPLŇ + 1 TRYSKA + 1 PRODLOUŽENÍ KÓD MANUÁLNÍ APLIKAČNÍ PISTOLE KÓD EXTREMĚ VÝKONNÁ PRYSKYŘICE! Čistá epoxydová pryskyřice: bez smrštění po vytvrzení, perfektní přilnavost k základním materiálům a celková voděodolnost Jednoduchá aplikace díky dlouhému vytvrzovacímu času (6 hodin při 20 C) Vysoká odolnost při vysokých teplotách: 70% výkonu pří 80 C Vysoká přilnavost k otvorům vyvrtaných diamantovými nástroji Doba spotřeby: 2 roky a vice Náplň v poměru 1:2 dává výbornou možnost promíchání a tím zvyšuje bezpečnost Jednoduchá aplikace epoxy pryskyřice při nízkých teplotách. Čistá pryskyřice s nejvyšším adhezním součinitelem 7dnů 70% Vice než 70% výkonnosti pro upevnění do 7-denního čerstvého betonu Materiál SADA EPCON C8 Pneumatická Kód Instalace Plastikový kufr obsahuje: 1 pneumatickou aplikační pistoli 1 pneumatickou vyfukovací pistoli 5 kartáčů (Ø11, 16, 22, 26 and 32) + 1 T rukojeť + 2 prodloužení (9x180 and 13x00) Pro sériové aplikaci použijte pneumatickou pistoli SPOTŘEBNÍ MATERIÁL popis balení kód Saček s mixážních trysek

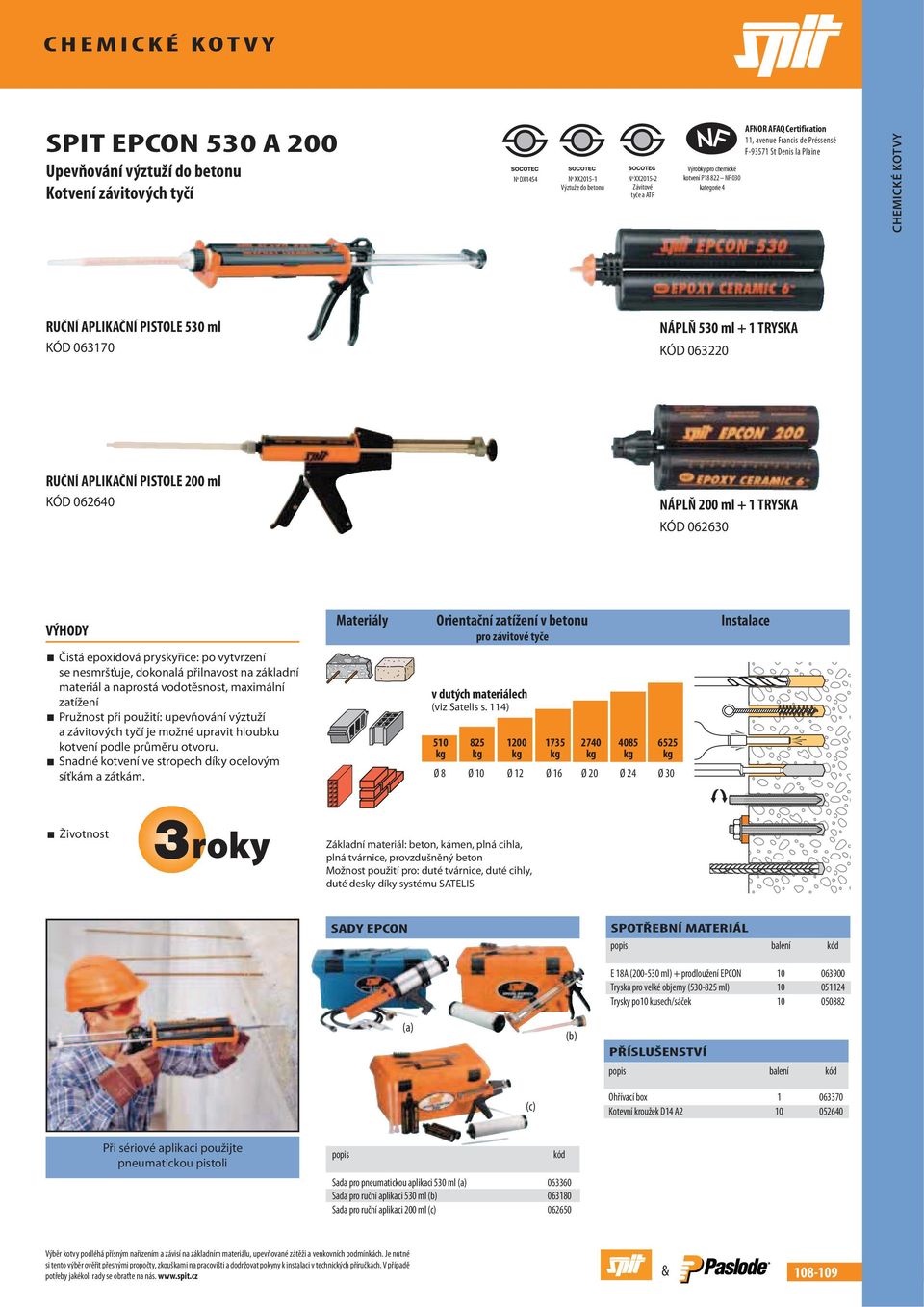

6 C H E M I C K É K O T V Y SPIT EPCON 530 A 200 Upevňování výztuží do betonu Kotvení závitových tyčí N o DX1454 N o XX Výztuže do betonu N o XX Závitové tyče a ATP Výrobky pro chemické kotvení P NF 030 kategorie 4 AFNOR AFAQ Certification 11, avenue Francis de Préssensé F St Denis la Plaine CHEMICKÉ KOTVY RUČNÍ APLIKAČNÍ PISTOLE 530 ml KÓD NÁPLŇ 530 ml + 1 TRYSKA KÓD RUČNÍ APLIKAČNÍ PISTOLE 200 ml KÓD NÁPLŇ 200 ml + 1 TRYSKA KÓD Čistá epoxidová pryskyřice: po vytvrzení se nesmršťuje, dokonalá přilnavost na základní materiál a naprostá vodotěsnost, maximální zatížení Pružnost při použití: upevňování výztuží a závitových tyčí je možné upravit hloubku kotvení podle průměru otvoru. Snadné kotvení ve stropech díky ocelovým síťkám a zátkám. Materiály Orientační zatížení v betonu Instalace pro závitové tyče v dutých materiálech (viz Satelis s. 114) kg kg kg kg kg kg kg Ø 8 Ø Ø 12 Ø 16 Ø 20 Ø 24 Ø 30 Životnost roky Základní materiál: beton, kámen, plná cihla, plná tvárnice, provzdušněný beton Možnost použití pro: duté tvárnice, duté cihly, duté desky díky systému SATELIS SADY EPCON SPOTŘEBNÍ MATERIÁL popis balení kód (a) (b) E 18A ( ml) + prodloužení EPCON Tryska pro velké objemy ( ml) Trysky po kusech/sáček PŘÍSLUŠENSTVÍ popis balení kód (c) Ohřívací box Kotevní kroužek D14 A Při sériové aplikaci použijte pneumatickou pistoli popis Sada pro pneumatickou aplikaci 530 ml (a) Sada pro ruční aplikaci 530 ml (b) Sada pro ruční aplikaci 200 ml (c) kód Výběr kotvy podléhá přísným nařízením a závisí na základním materiálu, upevňované zátěži a venkovních podmínkách. Je nutné si tento výběr ověřit přesnými propočty, zkouškami na pracovišti a dodržovat pokyny k instalaci v technických příručkách. V případě potřeby jakékoli rady se obraťte na nás. & 8-9

7 EXPERT SPIT Než začnete vypočítávat zátěže, vzpomeňte si na VÝPOČETNÍ SOFTWARE SPIT EXPERT, který je k dispozici zdarma u našich technických pracovníků. C H E M I C K É K O T V Y SPIT EPOBAR Speciální chemická kotva pro armovací tyče do betonu N o NX0233 RUČNÍ APLIKAČNÍ PISTOLE (380-4 ml) KÓD RUČNÍ APLIKAČNÍ PISTOLE (825 ml) KÓD PNEUMATICKÁ APLIKAČNÍ PISTOLE (380-4 ml) KÓD NÁPLŇ EPOBAR 4 ml KÓD NÁPLŇ EPOBAR 825 ml KÓD PNEUMATICKÁ APLIKAČNÍ PISTOLE (825 ml) KÓD Certifikát Socotec pro výztuže Ø 8 až 40. Pryskyřice bez styrenu a bez zápachu. Odolná vůči vysokým teplotám: 65% své výkonnosti při 0 C. Umožňuje menší hloubku kotvení při zkráceném času vrtání Objem 4 ml a 825 ml. Materiál Instalace SPIT CGI 380 BATERIOVÁ APLIKAČNÍ PISTOLE KÓD N/ 2 * Nejvyšší přilnavost na trhu. Použití i za extrémních teplot. *TR K = 17,85 N/ 2. PŘÍSLUŠENSTVÍ (a) (b) APLIKAČNÍ SADY EPOBAR Ruční* (380 4 ml) Pneumatická* (380 4 ml) Kód Kód (c) popis balení kód Zátky do odměrek 5 kusů/sáček (a) Trysky o velkém objemu ml (b) Trysky kusů/sáček (c) Prodloužení na trysky 9x00 pevné x00 (pružné) x (další výrobky viz strana 115) SADA SADA EPOBAR 4 ml Kód 0568 (d) náplní Epobar 4 ml + 2 sáčky po tryskách + 1 ruční aplikační pistole ml + 1 ruční aplikační pistole 4 ml + 1 válcový kartáč na tyči Øx válcový kartáč na tyči Ø16x válcový kartáč na tyči Ø25x válcový kartáč na tyči Ø30x rukojeť ve tvaru T o délce prodloužení kartáče na tyči o délce pumpička + 1 sáček s 5 zátkami + 1 pneumatická aplikační pistole 4 ml + 1 válcový kartáč na tyči Øx válcový kartáč na tyči Ø16x válcový kartáč na tyči Ø25x válcový kartáč na tyči Ø30x rukojeť ve tvaru T a délce nástavec kartáče na tyči o délce spojovací manžeta + 1 pneumatická pumpička + 1 prodloužení na trysku 9x prodloužení trysky 13 x sáček s 5 zátkami Pro Epobar, Epomax a C-Mix PLUX 380 ml náplně Kapacita při 20 C: 6 náplní Kapacita při 25 C: náplní Nastavení síly pro perfektní injektáž Akumulátor 13,2 V 3 Ah * Použitelné se všemi náplněmi 380 ml, které jsou na trhu.

8 SPIT EPOMAX CHEMICKÉ KOTVY CHEMICKÉ KOT VY PRO VNITŘNÍ I VENKOVNÍ POUŽITÍ Chemická kotva do různých materiálů, speciálně pro kotvení závitových tyčí a pouzder RUČNÍ APLIKAČNÍ PISTOLE (380 4 ml) NÁPLŇ EPOMAX 380 ml KÓD KÓD RUČNÍ APLIKAČNÍ PISTOLE (345 ml) NÁPLŇ EPOMAX 345 ml KÓD KÓD RUČNÍ APLIKAČNÍ PISTOLE ( ml) NÁPLŇ EPOMAX 150 ml KÓD KÓD Materiály ETA volba 7 závitové tyče do betonu. Certifikát Socotec pro duté materiály (síťka + Spit Satelis). Pryskyřice testovaná v ohni (protokol). Lze aplikovat i do otvorů s vodou. Vodotěsná pryskyřice. Orientační zatížení Instalace Plné materiály Beton C20/ kg 990 kg Ø8 Možnost chemického kotvení tyčí až do M30 Ø 1320 kg 1650 kg 2480 kg 3140 kg 4620 kg Ø 12 Ø 16 Ø 20 Ø 24 Ø 30 Omítnutý tvárnice + Satelis Omítnutá tvárnice + síťka O 30% vyšší výkonnost. Duté materiály 160 kg 160 kg 160 kg 190 kg 190 kg 190 kg Ø8 Ø Ø 12 Ø8 Ø Ø 12 V souladu s evropskými technickými předpisy volba 7: Nejvyšší úroveň pro neporušený beton č. 05/0111 u tyčí z nerezové oceli A4. SADA SADA EPOMAX 380 ml Kód 0129 PŘÍSLUŠENSTVÍ SPIT EPOMAX max. tloušťka upevňovaného Ø závitu Ø otvorů u dutého Ø otvorů u plného hloubka otvoru materiálu materiálu Závitová tyč M 6 x 40 Závitová tyč M 8 x Závitové pouzdro M 8 x 0 Závitové pouzdro M x 0 Závitové pouzdro M 12 x Závitové pouzdro s vnitřním závitem M 8 x 58 Závitové pouzdro s vnitřním závitem M x 58 Závitové pouzdro s vnitřním závitem M 12 x Plastová síťka 12 x 45 Plastová síťka 15 x 85 Plastová síťka 15 x 130 Plastová síťka 20 x 85 Kovová síťka 16 x 75 Kovová síťka 20 x nebo síťky dílu popis balení kód pozinkovaný Závitová tyč 5 Závitové pouzdro 12 náplní Epomax 380 ml + 2 sáčky po tryskách + 1 ruční aplikační pistole ml Závitové pouzdro s vnitřním závitem NÁPLNĚ PŘÍSLUŠENSTVÍ popis Sada pro ruční aplikaci 345 ml Sada pro ruční aplikaci ml Sada pro pneumatickou aplikaci ml Trubkové prodloužení trysky 9x196 Tryska kusů/sáček Náplň EPOMAX 380 ml display Náplň EPOMAX 380 ml nebalená balení kód Plastová a kovová síťka (1) Závitové pouzdro M8 a M použijte s plastovou síťkou 15 x 85, kód a kovovou síťkou 16 x 75, kód (2) Závitové pouzdro M12 použijte s plastovou síťkou 20 x 85, kód a kovovou síťkou 20 x 80, kód 0616 (3) Závitové pouzdro M8, M a M12 použijte s plastovou síťkou 20 x 85, kód a kovovou síťkou 20 x 80, kód 0616 (4) Závitové tyče M6 a M8 použijte s plastovou síťkou 12 x 45, kód Výběr kotvy podléhá přísným nařízením a závisí na základním materiálu, upevňované zátěži a venkovních podmínkách. Je nutné si tento výběr ověřit přesnými propočty, zkouškami na pracovišti a dodržovat pokyny k instalaci v technických příručkách. V případě potřeby jakékoli rady se obraťte na nás. & 1-111

9 EXPERT SPIT Než začnete vypočítávat zátěže, vzpomeňte si na VÝPOČETNÍ SOFTWARE SPIT EXPERT, který je k dispozici zdarma u našich technických pracovníků. C H E M I C K É K O T V Y SPIT MAXIMA Speciální chemická kotva pro závitové tyče SPECIÁLNĚ PRO PLNÉ MATERIÁLY SADY MAXIMA Tyč M 8 + ampule KÓD Tyč M + ampule KÓD Tyč M 12 + ampule KÓD Tyč M 16 + ampule KÓD Předem nadávkovaná ampule (nehrozí ztráta pryskyřice). Závitová tyč izolovaná od materiálu (naprosté zamezení oxidace). Odolné vůči vibracím. Aplikační nástroj SDS+ (standardní uchycení), kompatibilní se všemi vrtacími kladivy (nástroj dodáván v každém balení tyčí). Materiály Orientační zatížení v betonu Instalace kg kg kg kg kg kg kg Ø 8 Ø Ø 12 Ø 16 Ø 20 Ø 24 Ø 30 ZÁVITOVÉ SVORNÍKY SPIT Ocel třídy 5.8 Spirálovité zářezy dokonale zablokují tyč při zkrutu dílu. Značka pro hloubku zasunutí tyče. Trojúhelníkový dřík pro rychlou a snadnou instalaci. APLIKAČNÍ NÁSTROJE pro tyče bez trojúhelníkového dříku (velké průměry) popis (a) Aplikační nástroj SDS MAX (a) Pouzdro o průměru svorníku M20 (b) Pouzdro o průměru svorníku M24 (b) Pouzdro o průměru svorníku M30 (b) (b) kód ZÁVITOVÉ SVORNÍKY S TROJÚHELNÍKOVÝM DŘÍKEM Plastový aplikační nástroj dodáván v každém balení tyčí Ø max. tloušťka délka Ø hloubka popis balení typ kód kód svorníku upevňovaného svorníku otvorů otvorů dříku pozinkovaný nerezový dílu M8x1 SDS Mx130 SDS M12x160 SDS M16x190 SDS AMPULE popis balení kód Ampule MAXIMA M Ampule MAXIMA M 0515 Ampule MAXIMA M Ampule MAXIMA M Ampule MAXIMA M Ampule MAXIMA M Ampule MAXIMA M Závitové pouzdro s vnitřním závitem ATP viz strana 114 ZÁVITOVÉ SVORNÍKY POZINKOVANÉ A NEREZOVÉ A4 Bez trojúhelníkového dříku (velké průměry) a s aplikačním nástrojem SDS MAX Ø max. tloušťka délka Ø hloubka popis balení kód kód svorníku upevňovaného svorníku otvorů otvorů pozinkovaný nerezový dílu M20x M24x M30x

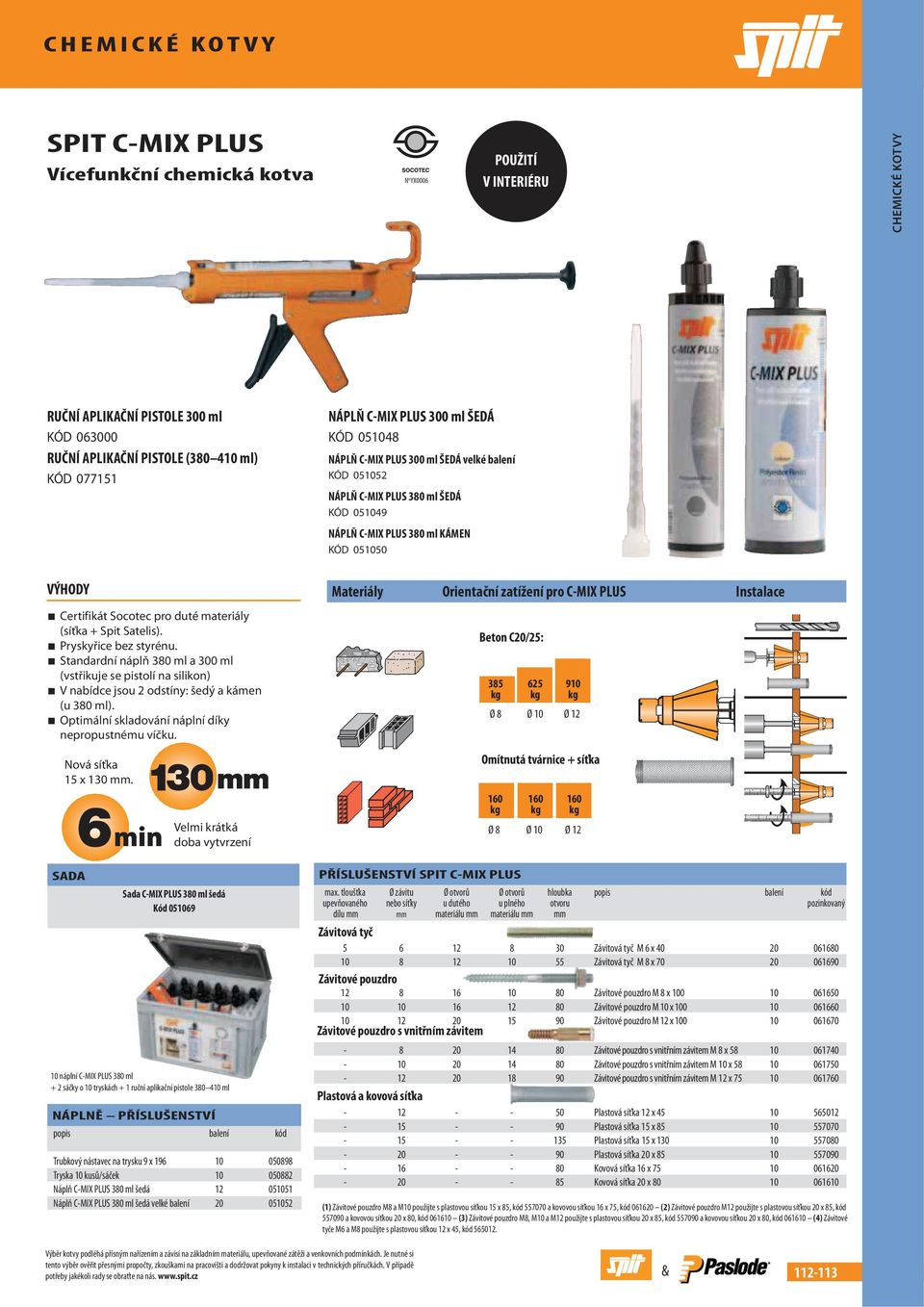

10 C H E M I C K É K O T V Y SPIT C-MIX PLUS Vícefunkční chemická kotva N o YX0006 POUŽITÍ V INTERIÉRU CHEMICKÉ KOTVY RUČNÍ APLIKAČNÍ PISTOLE 300 ml KÓD RUČNÍ APLIKAČNÍ PISTOLE (380 4 ml) KÓD NÁPLŇ C-MIX PLUS 300 ml ŠEDÁ KÓD 0548 NÁPLŇ C-MIX PLUS 300 ml ŠEDÁ velké balení KÓD 0552 NÁPLŇ C-MIX PLUS 380 ml ŠEDÁ KÓD 0549 NÁPLŇ C-MIX PLUS 380 ml KÁMEN KÓD 0550 Certifikát Socotec pro duté materiály (síťka + Spit Satelis). Pryskyřice bez styrénu. Standardní náplň 380 ml a 300 ml (vstřikuje se pistolí na silikon) V nabídce jsou 2 odstíny: šedý a kámen (u 380 ml). Optimální skladování náplní díky nepropustnému víčku. Nová síťka 15 x 130. SADA min Velmi krátká doba vytvrzení Sada C-MIX PLUS 380 ml šedá Kód 0569 náplní C-MIX PLUS 380 ml + 2 sáčky o tryskách + 1 ruční aplikační pistole ml NÁPLNĚ PŘÍSLUŠENSTVÍ popis balení kód Trubkový nástavec na trysku 9 x Tryska kusů/sáček Náplň C-MIX PLUS 380 ml šedá Náplň C-MIX PLUS 380 ml šedá velké balení Materiály Orientační zatížení pro C-MIX PLUS Instalace Beton C20/25: PŘÍSLUŠENSTVÍ SPIT C-MIX PLUS kg kg kg Ø 8 Ø Ø 12 Omítnutá tvárnice + síťka kg kg kg Ø 8 Ø Ø 12 max. tloušťka Ø závitu Ø otvorů Ø otvorů hloubka popis balení kód upevňovaného nebo síťky u dutého u plného otvoru pozinkovaný dílu materiálu materiálu Závitová tyč Závitová tyč M 6 x Závitová tyč M 8 x Závitové pouzdro Závitové pouzdro M 8 x Závitové pouzdro M x Závitové pouzdro M 12 x Závitové pouzdro s vnitřním závitem Závitové pouzdro s vnitřním závitem M 8 x Závitové pouzdro s vnitřním závitem M x Závitové pouzdro s vnitřním závitem M 12 x Plastová a kovová síťka Plastová síťka 12 x Plastová síťka 15 x Plastová síťka 15 x Plastová síťka 20 x Kovová síťka 16 x Kovová síťka 20 x (1) Závitové pouzdro M8 a M použijte s plastovou síťkou 15 x 85, kód a kovovou síťkou 16 x 75, kód (2) Závitové pouzdro M12 použijte s plastovou síťkou 20 x 85, kód a kovovou síťkou 20 x 80, kód 0616 (3) Závitové pouzdro M8, M a M12 použijte s plastovou síťkou 20 x 85, kód a kovovou síťkou 20 x 80, kód 0616 (4) Závitové tyče M6 a M8 použijte s plastovou síťkou 12 x 45, kód Výběr kotvy podléhá přísným nařízením a závisí na základním materiálu, upevňované zátěži a venkovních podmínkách. Je nutné si tento výběr ověřit přesnými propočty, zkouškami na pracovišti a dodržovat pokyny k instalaci v technických příručkách. V případě potřeby jakékoli rady se obraťte na nás. &

11 EXPERT SPIT Než začnete vypočítávat zátěže, vzpomeňte si na VÝPOČETNÍ SOFTWARE SPIT EXPERT, který je k dispozici zdarma u našich technických pracovníků. SPOTŘEBNÍ MATERIÁL PRO PRYSKYŘICE SPIT SATELIS Příslušenství pro duté materiály N o DX1454 neomítnuté: omítnuté: 1 kg 50 kg 40 kg 190 kg 115 kg Použití s pryskyřicí SPIT EPCON (certifikát Socotec), SPIT EPOMAX, SPIT C-MIX PLUS Zpevňuje základní materiál poškozený vrtáním tím, že vyplní kuželovou dutinu pryskyřicí. Speciální límec: kotva se neprotáčí při dotahování. Vizuální kontrola plnění: nízká spotřeba pryskyřice. Existuje ve verzi závitový svorník nebo závitové pouzdro. Ø svorníku max. tloušťka délka hloubka popis balení kód nebo šroubu upev. dílu závitu otvoru pozink SATELIS + pouzdro M6 x SATELIS + pouzdro M8 x SATELIS + pouzdro M x SATELIS + pouzdro M8 x SATELIS + pouzdro M x SATELIS + pouzdro M12 x SPIT ATP Vysoce výkonná kotva s vnitřním závitem pro chemické kotvy kg kg kg Ø 6 Ø 8 Ø kg kg kg Ø 12 Ø 16 Ø 20 Použití s pryskyřicí SPIT EPCON (strana 9) N o XX20152 (s Epconem) (s Epomaxem) Umožňuje mělké zapuštění: možnost použít pro velké zatížení v deskách o malé tloušťce. Kryt: umožňuje vystředění kotvy a chrání vnitřní závit před přebytkem pryskyřice. Profilovaný kužel zajišťující vysokou odolnost v tahu. Ø hloubka délka Ø hloubka min. tloušťka popis balení kód kód kotvy vnitřního kotvy otvoru otvoru zákl. desky pozinkovaný nerez. závitu A ATP M8X ATP MX ATP M12X ATP M12X120* ATP M16X ATP M20X *Speciální verze pro sklopné silniční značky

12 SPOTŘEBNÍ MATERIÁL PRO PRYSKYŘICE PŘÍSLUŠENSTVÍ A SPOTŘEBNÍ MATERIÁL EPOBAR EPCON EPOMAX C-MIX PLUS PŘÍSLUŠENSTVÍ (a) (b) (d) (c) CHEMICKÉ KOTVY popis balení kód popis kód popis kód Trubkové prodloužení na trysku 9 x Trubkové prodloužení na trysku 9 x 00, pevný Trubkové prodloužení na trysku 13 x 00, ohebný Pumpička na čištění (a) Válcový kartáč na tyči Ø (b) 0505 Válcový kartáč na tyči Ø 16 (b) 0506 Válcový kartáč na tyči Ø 25 (b) 0507 Válcový kartáč na tyči Ø 30 (b) 0508 Rukojeť ve tvaru T délka 300 (c) 0509 Nástavec na válcový kartáč na tyči délka 325 (d) 05 Závitový svorník pro EPCON - EPOMAX - C-MIX PLUS Ø max. tloušťka délka Ø hloubka popis balení kód kód svorníku upev. dílu svorníku otvoru otvoru pozink. nerez. A Svorník maxima M8 x Svorník maxima M x Svorník maxima M12 x Svorník maxima M16 x Svorník maxima M20 x Svorník maxima M24 x Svorník maxima M30 x Kovové sítko pro aplikaci do stropu z plného materiálu pro EPCON - EPOMAX - C-MIX PLUS Ø max. tloušťka Ø hloubka popis kód svorníku upev. dílu otvoru otvoru Ø12,5 x 1m M8 - M Ø12,5 x 1m M8 - M Ø15 x 1m M Ø20,5 x 1m M Ø26 x 1m M Zátka pro aplikaci do stropu z plného materiálu pro EPCON - EPOMAX - C-MIX PLUS Ø popis balení kód svorníku 8 Zátka svorníku M8 - M Zátka svorníku M8 - M Zátka svorníku M Zátka svorníku M Zátka svorníku M Výběr kotvy podléhá přísným nařízením a závisí na základním materiálu, upevňované zátěži a venkovních podmínkách. Je nutné si tento výběr ověřit přesnými propočty, zkouškami na pracovišti a dodržovat pokyny k instalaci v technických příručkách. V případě potřeby jakékoli rady se obraťte na nás. &

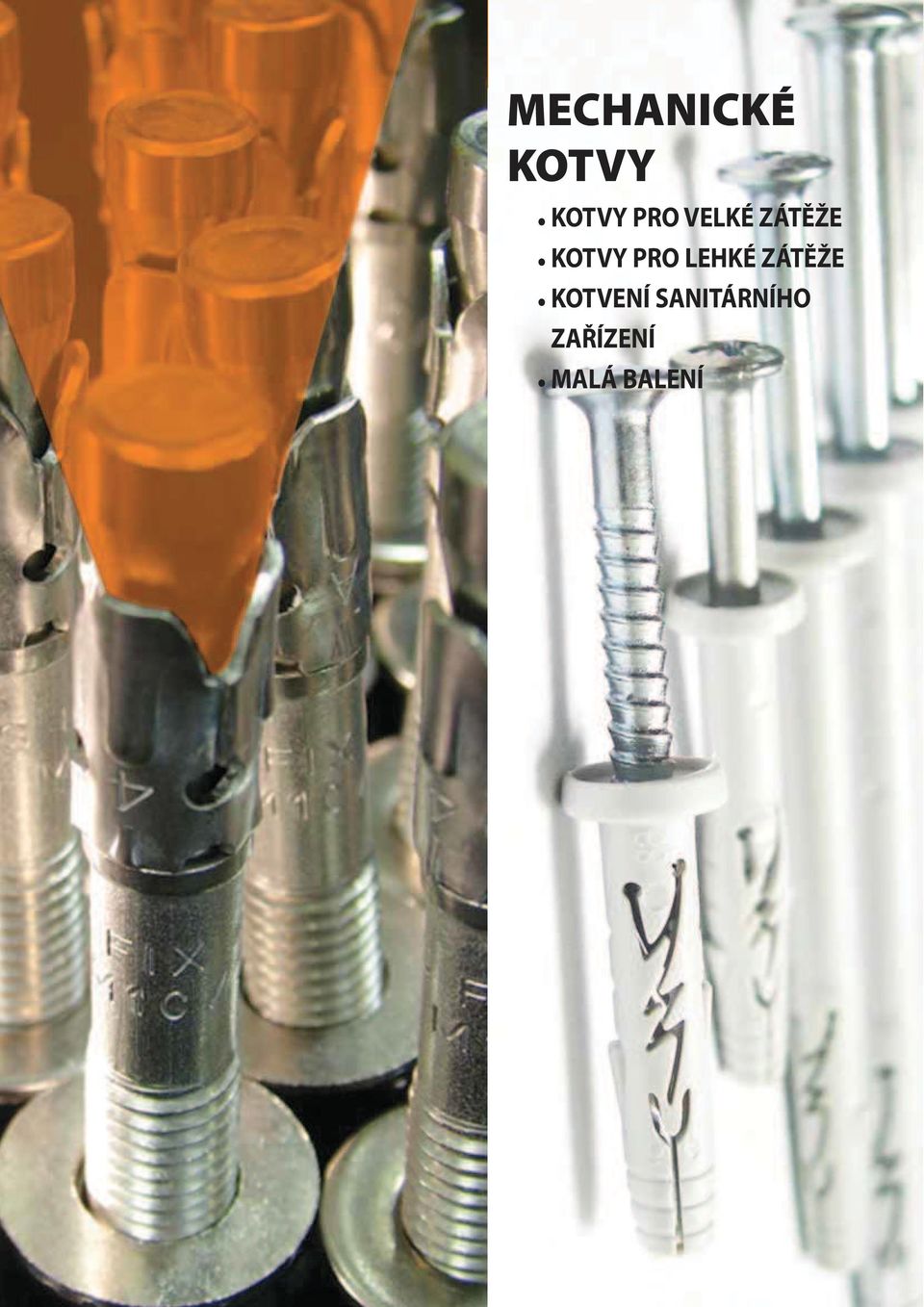

13 MECHANICKÉ KOTVY KOTVY PRO VELKÉ ZÁTĚŽE KOTVY PRO LEHKÉ ZÁTĚŽE KOTVENÍ SANITÁRNÍHO ZAŘÍZENÍ MALÁ BALENÍ

14 K O T E V N Í T E C H N I K A PROVÁDĚJTE KOTVENÍ SPRÁVNĚ! Pro oblast stavebních materiálů a pro velkou většinu Vašich aplikací Vám firma SPIT nabízí rozvinutá řešení kotvení při vysokých zátěžích, kotvení při nízkých zátěžích a chemického kotvení se dvěma prioritami: co možná nejsnazší aplikace, maximální účinnost a odolnost. MECHANICKÉ KOTVY TECHNICKÁ VYSPĚLOST Nalezněte know-how firmy SPIT ve výjimečných kotvách s jedinečnými vlastnostmi, například: kotva SPIT TRIGA Z: jediná 0% kovová kotva pro velké zátěže kotva SPIT PRIMA: jediná kovová kotva s dokonalým ukotvením ve všech materiálech kotva SPIT PRO 6: jediná nylonová kotva, která zajistí vynikající stabilitu v dutých materiálech díky 6 expanzním ramenům. TECHNICKÝ SERVIS Každý den jsou v terénu poradci firmy SPIT po Vašem boku, aby Vám poskytli nejlepší řešení pro Vaši práci. Vždy, když je to nutné, se opřou o expertizu technických pracovníků, kteří působí v mateřském závodě ve Francii. Nové podklady TECHNIKA KOTVENÍ SPIT zahrnují všechny složky nezbytné pro výběr a stanovení rozměrů Vašich kotev, a to DLE EVROPSKÝCH NOREM. CERTIFIKACE Většina kotev SPIT SPLŇUJE POŽADAVKY NOVÝCH NOREM A MÁ CERTIFIKÁT DLE EVROPSKÝCH TECHNICKÝCH SMĚRNIC (ETA) Všechny kotvy SPIT jsou ověřeny, testovány a schváleny laboratoří firmy SPIT certifikované Francouzským institutem kvality COFRAC. &

15 M E C H A N I C K É K O T V Y SPIT velkou měrou přispěl k vytvoření nových Evropských technických směrnic (ETA) v oblasti kotvení a díky jeho výrobkové řadě kotev můžete splnit požadavky, které jsou kladeny na jejich použití. dokonale vyhovuje může vyhovovat (s výhradou vyzkoušení) Atesty certifikáty normy neporušený beton porušený kámen plná tvárnice plná cihla dutá betonová tvárnice tvárnice dutá deska dutá cihla sádrokarton provzdušněný beton strany KOTVY PRO VELKÉ A STŘEDNÍ ZÁTĚŽE OD 0 DO 4000 KG SPIT TRIGA Z POZINKOVANÁ NEREZOVÁ A4 Option a 121 SPIT FIX Z POZINKOVANÁ NEREZOVÁ A4 Option 1 Option a SPIT FIX II POZINKOVANÁ POZINKOVANÁ ŽÁREM Option SPIT GUARDIA Option SPIT GRIP A GRIP L POZINKOVANÁ Option 7 pouze pro betonové duté desky 125 SPIT GRIP NEREZOVÁ A4 Option 7 SPIT UNI pouze pro provzdušněný beton 126 SPIT TAPCON SPIT PRIMA pouze pro betonové duté desky SPIT N SPIT DYNABOLT KOTVY PRO LEHKÉ ZÁTĚŽE OD 5 DO 150 KG SPIT PROLONG SPIT BRASS speciálně do dřeva SPIT RM6 se SPIT NYL se SPIT NYL se SPIT NYL se SPIT NYL 130 SPIT FIX PERCEE 130 SPIT G8 130 SPIT NYLONG 131

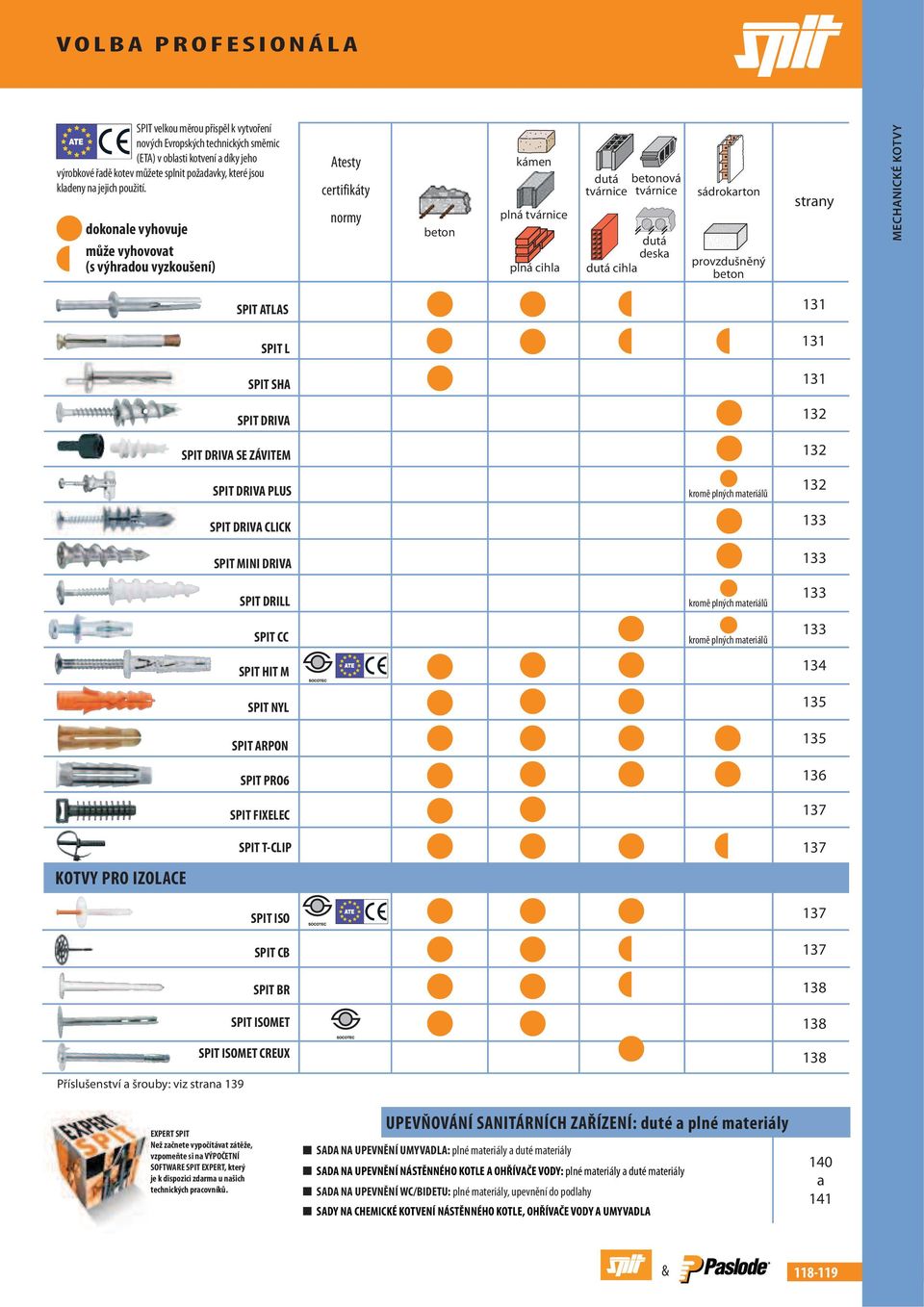

16 V O L B A P R O F E S I O N Á L A SPIT velkou měrou přispěl k vytvoření nových Evropských technických směrnic (ETA) v oblasti kotvení a díky jeho výrobkové řadě kotev můžete splnit požadavky, které jsou kladeny na jejich použití. dokonale vyhovuje může vyhovovat (s výhradou vyzkoušení) Atesty certifikáty normy beton kámen plná tvárnice plná cihla dutá betonová tvárnice tvárnice dutá deska dutá cihla sádrokarton provzdušněný beton strany MECHANICKÉ KOTVY SPIT ATLAS 131 SPIT L 131 SPIT SHA 131 SPIT DRIVA 132 SPIT DRIVA SE ZÁVITEM 132 SPIT DRIVA PLUS kromě plných materiálů 132 SPIT DRIVA CLICK 133 SPIT MINI DRIVA 133 SPIT DRILL kromě plných materiálů 133 SPIT CC kromě plných materiálů 133 SPIT HIT M 134 SPIT NYL 135 SPIT ARPON 135 SPIT PRO6 136 SPIT FIXELEC 137 KOTVY PRO IZOLACE SPIT T-CLIP SPIT ISO SPIT CB SPIT BR SPIT ISOMET Příslušenství a šrouby: viz strana 139 SPIT ISOMET CREUX EXPERT SPIT Než začnete vypočítávat zátěže, vzpomeňte si na VÝPOČETNÍ SOFTWARE SPIT EXPERT, který je k dispozici zdarma u našich technických pracovníků. UPEVŇOVÁNÍ SANITÁRNÍCH ZAŘÍZENÍ: duté a plné materiály SADA NA UPEVNĚNÍ UMYVADLA: plné materiály a duté materiály SADA NA UPEVNĚNÍ NÁSTĚNNÉHO KOTLE A OHŘÍVAČE VODY: plné materiály a duté materiály SADA NA UPEVNĚNÍ WC/BIDETU: plné materiály, upevnění do podlahy SADY NA CHEMICKÉ KOTVENÍ NÁSTĚNNÉHO KOTLE, OHŘÍVAČE VODY A UMYVADLA a 141 &

17 K O T V Y P R O V E L K É Z ÁT Ě Ž E TRIGA Z Kotva o vysoké výkonnosti pro velmi vysoké zátěže, pozinkovaná nebo nerezová A4 Upevnění do betonu v seismické oblasti TR 020 KOTVY PRO VELKÉ ZÁTĚŽE Speciálně vyvinuta pro těžké zátěže (průmyslové stroje, kovové sloupy) a pro díly vystavené značnému namáhání smykem, např. při upevňování kovových nosníků nebo mostových jeřábů. Celokovová kotva s certifikací pro porušený beton, stabilitou při zemětřesení a odolností vůči ohni. Dokonalé přilnutí a to i v případě deformace rámu nebo nerovnosti základního materiálu. Jednoduchá a rychlá instalace skrz upevňovaný předmět. DOKONALÉ PŘILNUTÍ UPEVŇOVANÉHO PŘEDMĚTU Realita na staveništích vypadá tak, že velmi často jsou díly pro upevnění nerovné anebo je nepravidelný základní materiál. Kotva Triga Z zaručuje dokonalé přilnutí dílu za všech okolností díky specifickému tvaru Z. Materiály Vyvrtat otvor o doporučené délce Vyčistit kartáčem Vyfoukat prach Osadit kotvu Aplikovat kotvu pomocí dynamometrického klíče Orientační zatížení v betonu u verze s maticí, se šroubem a se zápustnou hlavou 8,5 kn 9,5 kn 14,1 kn 17,2 kn 24,0 kn 33,5 kn M 6 M 8 M M 12 M 16 M 20 5 HLAV PŘEDSTAVUJÍCÍCH SKUTEČNĚ KOMPLETNÍ ŘADU Instalace Kroužek Upevnění lešení jištění Zápustná hlava Lícující upevnění Šroub Estetická upevnění Nejklasičtější verze Svorník + matice Rozebíratelná + sestavitelná upevnění Oko Upevnění kabelů do fasády

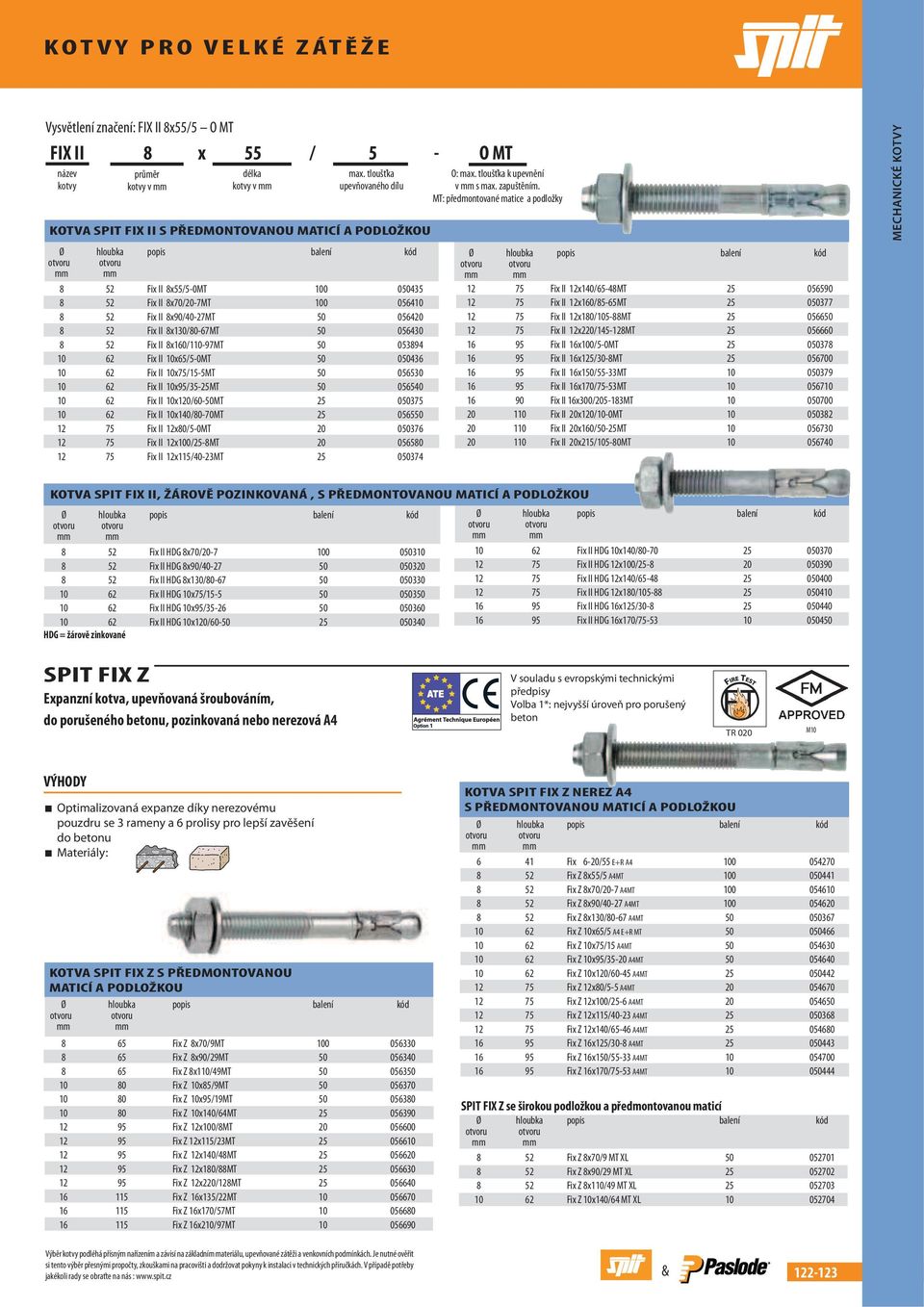

18 K O T V Y P R O V E L K É Z ÁT Ě Ž E Popis značení: Triga Z V6-/5 Triga Z V6 - / 5 název kotvy typ hlavy* a průměr závitu v KOTVA SPIT TRIGA Z VERZE ŠROUB průměr vrtáku v KOTVA SPIT TRIGA Z VERZE SVORNÍK + MATICE max. tloušťka upevňovaného dílu v * typ hlavy: V = šroub E = svorník + matice TF = zápustná hlava QC = oko A = kroužek popis hloubka hloubka celková doporučený balení kód kotvení otvoru délka klíč kotvy Triga Z V6-/ Triga Z V6-/ Triga Z V8-12/ Triga Z V8-12/ Triga Z V8-12/ Triga Z V8-12/ Triga Z V-15/ Triga Z V-15/ Triga Z V-15/ Triga Z V-15/ Triga Z V12-18/ Triga Z V12-18/ Triga Z V12-18/ Triga Z V16-24/ Triga Z V16-24/ Triga Z V16-24/ Triga Z V20-28/ popis hloubka hloubka celková doporučený balení kód kotvení otvoru délka klíč kotvy Triga Z E6-/ Triga Z E8-12/ Triga Z E8-12/ Triga Z E8-12/ Triga Z E8-12/ Triga Z E-15/ Triga Z E-15/ Triga Z E-15/ Triga Z E-15/ Triga Z E12-18/ Triga Z E12-18/ Triga Z E12-18/ Triga Z E12-18/ Triga Z E12-18/ Triga Z E16-24/ Triga Z E16-24/ Triga Z E16-24/ Triga Z E20-28/ Triga Z E20-28/ Triga Z E20-28/ MECHANICKÉ KOTVY KOTVA SPIT TRIGA Z VERZE SE ZÁPUSTNOU HLAVOU popis hloubka hloubka celková doporučený Ø tloušťka balení kód kotvení otvoru délka klíč hlavy hlavy kotvy Triga Z TF V8-12/ , Triga Z TF V8-12/ , Triga Z TF V-15/ Triga Z TF V12-18/ KOTVA SPIT TRIGA Z VERZE KROUŽEK A OKO + PŘÍSLUŠENSTVÍ popis hloubka stoupání hloubka Ø celková doporučený balení kód kotvení šroubu otvoru vrtáku délka klíč kotvy Triga Z QDC M12 80 M Triga Z E12-18/A 80 M Kroužek M Destička D12 A KOTVA SPIT TRIGA Z VERZE NEREZ (hloubka kotvení, otvoru a celkové délky jsou stejné jako u stejných dílů pozinkovaných) popis balení doporučený kód popis doporučený balení kód klíč klíč Triga Z V6-/ A Triga Z E8-12/45 A Triga Z V8-12/ A Triga Z E-15/45 A Triga Z V8-12/25 A Triga Z E12-18/15 A Triga Z V-15/25 A Triga Z E12-18/45 A Triga Z V12-18/25 A Triga Z E16-24/25 A Výběr kotvy podléhá přísným nařízením a závisí na základním materiálu, upevňované zátěži a venkovních podmínkách. Je nutné ověřit si tento výběr přesnými propočty, zkouškami na pracovišti a dodržovat pokyny k instalaci v technických příručkách. V případě potřeby jakékoli rady se obraťte na nás : &

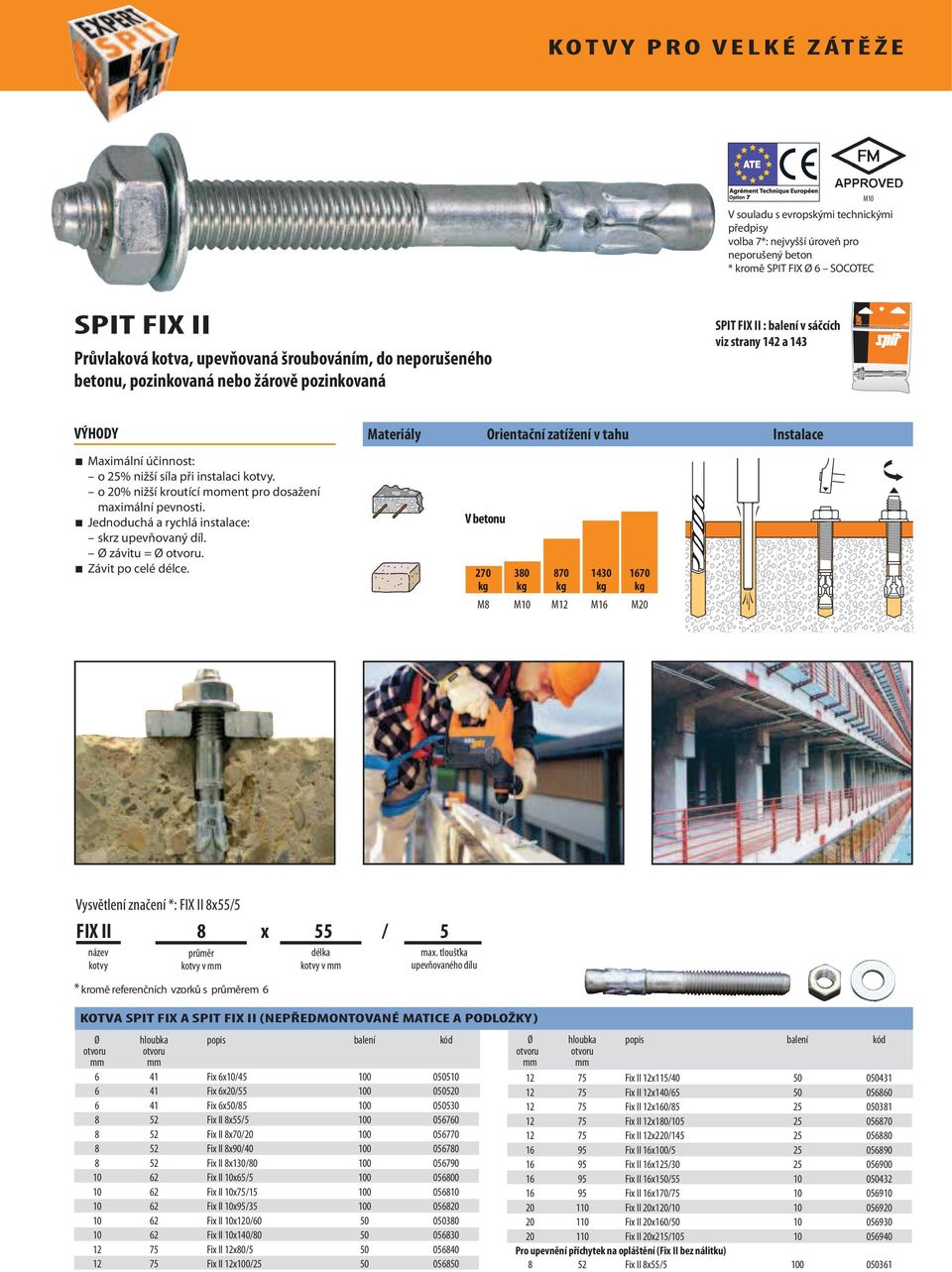

19 K O T V Y P R O V E L K É Z ÁT Ě Ž E M V souladu s evropskými technickými předpisy volba 7*: nejvyšší úroveň pro neporušený beton * kromě SPIT FIX Ø 6 SOCOTEC SPIT FIX II Průvlaková kotva, upevňovaná šroubováním, do neporušeného betonu, pozinkovaná nebo žárově pozinkovaná SPIT FIX II : balení v sáčcích viz strany 142 a 143 Maximální účinnost: o 25% nižší síla při instalaci kotvy. o 20% nižší kroutící moment pro dosažení maximální pevnosti. Jednoduchá a rychlá instalace: skrz upevňovaný díl. Ø závitu = Ø otvoru. Závit po celé délce. Materiály Orientační zatížení v tahu Instalace V betonu kg kg kg kg kg M8 M M12 M16 M20 Vysvětlení značení *: FIX II 8x55/5 FIX II 8 x 55 / 5 název kotvy průměr kotvy v * kromě referenčních vzorků s průměrem 6 délka kotvy v max. tloušťka upevňovaného dílu KOTVA SPIT FIX A SPIT FIX II (NEPŘEDMONTOVANÉ MATICE A PODLOŽKY) Ø hloubka popis balení kód otvoru otvoru 6 41 Fix 6x/ Fix 6x20/ Fix 6x50/ Fix II 8x55/ Fix II 8x70/ Fix II 8x90/ Fix II 8x130/ Fix II x65/ Fix II x75/ Fix II x95/ Fix II x120/ Fix II x140/ Fix II 12x80/ Fix II 12x0/ Ø hloubka popis balení kód otvoru otvoru Fix II 12x115/ Fix II 12x140/ Fix II 12x160/ Fix II 12x180/ Fix II 12x220/ Fix II 16x0/ Fix II 16x125/ Fix II 16x150/ Fix II 16x170/ Fix II 20x120/ Fix II 20x160/ Fix II 20x215/ Pro upevnění příchytek na opláštění (Fix II bez nálitku) 8 52 Fix II 8x55/

20 K O T V Y P R O V E L K É Z ÁT Ě Ž E Vysvětlení značení: FIX II 8x55/5 O MT FIX II 8 x 55 / 5 - O MT název kotvy průměr kotvy v délka kotvy v max. tloušťka upevňovaného dílu KOTVA SPIT FIX II S PŘEDMONTOVANOU MATICÍ A PODLOŽKOU Ø hloubka popis balení kód otvoru otvoru 8 52 Fix II 8x55/5-0MT Fix II 8x70/20-7MT Fix II 8x90/40-27MT Fix II 8x130/80-67MT Fix II 8x160/1-97MT Fix II x65/5-0mt Fix II x75/15-5mt Fix II x95/35-25mt Fix II x120/60-50mt Fix II x140/80-70mt Fix II 12x80/5-0MT Fix II 12x0/25-8MT Fix II 12x115/40-23MT O: max. tloušťka k upevnění v s max. zapuštěním. MT: předmontované matice a podložky Ø hloubka popis balení kód otvoru otvoru Fix II 12x140/65-48MT Fix II 12x160/85-65MT Fix II 12x180/5-88MT Fix II 12x220/ MT Fix II 16x0/5-0MT Fix II 16x125/30-8MT Fix II 16x150/55-33MT Fix II 16x170/75-53MT Fix II 16x300/ MT Fix II 20x120/-0MT Fix II 20x160/50-25MT Fix II 20x215/5-80MT MECHANICKÉ KOTVY KOTVA SPIT FIX II, ŽÁROVĚ POZINKOVANÁ, S PŘEDMONTOVANOU MATICÍ A PODLOŽKOU Ø hloubka popis balení kód otvoru otvoru 8 52 Fix II HDG 8x70/ Fix II HDG 8x90/ Fix II HDG 8x130/ Fix II HDG x75/ Fix II HDG x95/ Fix II HDG x120/ HDG = žárově zinkované Ø hloubka popis balení kód otvoru otvoru 62 Fix II HDG x140/ Fix II HDG 12x0/ Fix II HDG 12x140/ Fix II HDG 12x180/ Fix II HDG 16x125/ Fix II HDG 16x170/ SPIT FIX Z Expanzní kotva, upevňovaná šroubováním, do porušeného betonu, pozinkovaná nebo nerezová A4 V souladu s evropskými technickými předpisy Volba 1*: nejvyšší úroveň pro porušený beton TR 020 M Optimalizovaná expanze díky nerezovému pouzdru se 3 rameny a 6 prolisy pro lepší zavěšení do betonu Materiály: KOTVA SPIT FIX Z S PŘEDMONTOVANOU MATICÍ A PODLOŽKOU Ø hloubka popis balení kód otvoru otvoru 8 65 Fix Z 8x70/9MT Fix Z 8x90/29MT Fix Z 8x1/49MT Fix Z x85/9mt Fix Z x95/19mt Fix Z x140/64mt Fix Z 12x0/8MT Fix Z 12x115/23MT Fix Z 12x140/48MT Fix Z 12x180/88MT Fix Z 12x220/128MT Fix Z 16x135/22MT Fix Z 16x170/57MT Fix Z 16x2/97MT Výběr kotvy podléhá přísným nařízením a závisí na základním materiálu, upevňované zátěži a venkovních podmínkách. Je nutné ověřit si tento výběr přesnými propočty, zkouškami na pracovišti a dodržovat pokyny k instalaci v technických příručkách. V případě potřeby jakékoli rady se obraťte na nás : KOTVA SPIT FIX Z NEREZ A4 S PŘEDMONTOVANOU MATICÍ A PODLOŽKOU Ø hloubka popis balení kód otvoru otvoru 6 41 Fix 6-20/55 E+R A Fix Z 8x55/5 A4MT Fix Z 8x70/20-7 A4MT Fix Z 8x90/40-27 A4MT Fix Z 8x130/80-67 A4MT Fix Z x65/5 A4 E+R MT Fix Z x75/15 A4MT Fix Z x95/35-20 A4MT Fix Z x120/60-45 A4MT Fix Z 12x80/5-5 A4MT Fix Z 12x0/25-6 A4MT Fix Z 12x115/40-23 A4MT Fix Z 12x140/65-46 A4MT Fix Z 16x125/30-8 A4MT Fix Z 16x150/55-33 A4MT Fix Z 16x170/75-53 A4MT SPIT FIX Z se širokou podložkou a předmontovanou maticí Ø hloubka popis balení kód otvoru otvoru 8 52 Fix Z 8x70/9 MT XL Fix Z 8x90/29 MT XL Fix Z 8x1/49 MT XL Fix Z x140/64 MT XL &

21 K O T V Y P R O V E L K É Z ÁT Ě Ž E SPIT GUARDIA Revoluce v instalacích zábradlí. Pouze Spit nabízí speciální produkt pro bezpečnostní zábradlí. SPIT GUARDIA zajistí neobyčejný výkon spolu s jednoduchou montáží! Volba 7: nejvyšší úroveň pro neporušený beton a upevnění zábradlí ANTIROTAČNÍ SYSTÉM Kužel s antirotační kotevní plochou ADJUSTMENT SYSTÉM Deformační kroužek pro ideální přílnutí SECURITY STOP MARK Vizuální kontrolka maximálního odšroubování kotvy při nastavení Estetické upevnění s čočkovou hlavou 16 Všechny výhody mechanických kotev s výkonem chemických upevnění Rychlá instalace: Guardia se instaluje velice jednoduše, podobně jako klínová kotva Výkon a bezpečnost: dvojnásobné zatížení oproti tradičním průvlakovým kotvám Jednoduché ustavení paty zábradlí za pomoci předmontované kotvy Umístění v blízkosti rohů: redukuje vzdálenosti od rohu oproti tradičním kotvám Perfektní kontakt zábradlí se základním materiálem díky deformačnímu kroužku Demontovatelná kotva Jeden jediný produkt pokrývá různé aplikace Estetické řešení díky čočkové hlavě 20 maxi Maximální tloušťka připojovaného materiálu: 20 Instalace Vyrovnání bezpečnostního zábradlí T inst 35 Nm SECURITY STOP MARK max. T inst 35 Nm max. SPIT GUARDIA popis kotevní vrtací Ø max. tloušťka použitý balení kód hloubka hloubka vrtání upev. mat. klíč GUARDIA 12x5/

22 K O T V Y P R O V E L K É Z ÁT Ě Ž E SPIT GRIP BEZ LÍMCE SPIT GRIP L S LÍMCEM SPIT GRIP L: balení v sáčcích. Viz strany 142 a 143 MECHANICKÉ KOTVY SPIT GRIP - SPIT GRIP L Vysoce odolná narážecí kotva s vnitřním závitem, pozinkovaná nebo nerezová A4 V souladu s evropskými technickými předpisy volba 7*: nejvyšší úroveň pro neporušený beton TR 020 Mx40 M12x50 Hlavní uplatnění: zavěšení podhledů, podpírání pouzder a kabelů 0% ocelová kotva: požárně odolná 3 expanzní ramena: maximální pevnost v betonu Zkrácená instalace: o 20% úderů kladivem méně Vizuální kontrola expanze díky 4 značkám, vznikajících použitím správného nástroje. Kónická špička pro jednodušší instalace v otvoru. Začátek závitu upraven pro snadné navedení šroubu/závitových tyčí. Sériové práce: instalovat vrtačkou se speciálním nástavcem ST-RH. Materiály Orientační zatížení v betonu Způsob instalace použitím ručního nástroje POZINKOVANÝ GRIP Hodnoty získané použitím instalačního nástroje. 280* * kg kg kg kg kg M 6 M 8 M M 12 M 16 * průměrné hodnoty obou hloubek zapuštění možného kotvení 2 VERZE VERZE GRIP BEZ LÍMCE Umožňuje hlubší kotvení při zvláštních instalacích. VERZE GRIP L S LÍMCEM Široký opěrný límec: umožňuje udržení kotvy na povrchu betonu při expanzi, bez přesného měření hloubky otvoru. Umožňuje instalaci pod betonovými tvárnicemi / prorážejícími otvory. INSTALAČNÍ NÁSTROJ GRIP A GRIP L Ruční nástroj ST-M Ergonomická rukojeť: lepší uchopení, zajištěná ochrana při úderu. Bezpečnost při expanzi: 4 značky, zanechané nástrojem na konci úderu (značka na kontrolu instalace). Značný zdvih umožňující uchycení přes izolaci. Nástroj pro vrtací kladivo ST-RH Ideální pro velké série, s přesným měřením hloubky otvoru. Umožňuje vizuální kontrolu expanze použitím vrtacího kladiva vybaveného voličem úderů. Univerzální uchycení. SPIT GRIP A4 BEZ LÍMCE popis nerez A4 balení kód inst. nástroje nerez A4 M6x M8x Mx M12x M16x KOTVA SPIT GRIP BEZ LÍMCE Ø délka délka Ø hloubka popis balení kód kód kód inst. vnitřního závitů kotvy otvoru* otvoru inst. nástroje nástroje pro závitu GRIP - GRIP L vrtací kladivo M GRIP M6x M GRIP M6x M GRIP M7x M GRIP M8x M GRIP Mx M GRIP M12x M GRIP M16x * vnější průměr kotvy KOTVA SPIT GRIP S LÍMCEM Ø délka délka Ø hloubka popis balení kód kód kód inst. vnitřního závitů kotvy otvoru* otvoru inst. nástroje nástroje pro závitu GRIP - GRIP L vrtací kladivo M GRIP L M6x M GRIP L M8x M GRIP L Mx M GRIP L Mx M GRIP L M12x M GRIP L M16x Výběr kotvy podléhá přísným nařízením a závisí na základním materiálu, upevňované zátěži a venkovních podmínkách. Je nutné ověřit si tento výběr přesnými propočty, zkouškami na pracovišti a dodržovat pokyny k instalaci v technických příručkách. V případě potřeby jakékoli rady se obraťte na nás : &

23 K O T V Y P R O V E L K É Z ÁT Ě Ž E SPIT UNI Univerzální zásuvná kotva Ideální pro venkovní a vnitřní renovační práce. Odolná proti korozi. Olověné pouzdro: Přizpůsobitelnost všem nerovnostem základního materiálu: ideální pro starý beton a jiné materiály. 3 verze: holá, se šroubem nebo očkem. Materiály Orientační zatížení v betonu kg kg kg kg Ø 6 Ø 8 Ø Ø 12 Očko kg kg kg Ø 6 Ø 8 Ø 12 N o NP0088 KOTVA SPIT UNI Ø délka Ø hloubka popis balení kód vnitřního kotvy otvoru otvoru závitu M6x M6x42 + šroub TH 6x M6x42 očko nerez A M8x M8x47 + šroub TH 8x M8x47 očko nerez A M8x47 + šroub TF 8x Mx Mx53 + šroub TH x70 pozinkovaný M12x M12x68 + šroub TH 12x68 pozinkovaný M12x68 očko pozinkované TH = šroub se šestihrannou hlavou TF = zapuštěná hlava SPIT TAPCON Šrouby do betonu speciálně pro elektrikáře Materiály Orientační zatížení v betonu Rychlost instalace Snadná instalace a demontáž Výběr hlav šroubů pro estetickou úpravu kg kg kg Ø 5,5 Ø 6,5 Ø 7,5 Šroub do betonu s plochou hlavou Ø 5,5 a 6,5 + nástavec T25 + IWI 280 Šroub do betonu se zabudovanou podložkou Ø 6,5 + nástavec T30 + IWI 280 Šroub do betonu s čočkovou hlavou Ø 7,5 + pouzdro na šroub do betonu HEX + nástavec T30 Šroub do betonu se šestihrannou hlavou Ø 7,5 + pouzdro na šroub do betonu HEX Upevnění příslušenství Nosná podpěra kabelové lávky SPIT TAPCON Ø min. hloubka max. tloušťka popis balení kód otvoru otvoru upevňovaného dílu Šroub do betonu s plochou hlavou (Pan Tapcon) a zabudovanou maticí (washered Tapcon) TP 5,5x30/ TP 5,5x40/ TP 6,5x30/ TP 6,5x40/ E+R 6,5x32/ Šroub do betonu se šestihrannou hlavou (LDT Tapcon) a čočkovou hlavou (dome Tapcon) TH 7,5x35/ TH 7,5x45/ TB 7,5x35/ TB 7,5x45/ PŘÍSLUŠENSTVÍ popis kód Sáček s nástavci T Sáček s nástavci T Šestihranné pouzdro na šroub do betonu Šestihranné pouzdro na šroub do betonu

24 K O T V Y P R O V E L K É Z ÁT Ě Ž E SPIT PRIMA Vysoce expanzní kovová kotva SPIT PRIMA: je v sáčkovém provedení dle odkazu. Viz strany N o KX0827 Orientační zatížení Způsob instalace/expanze MECHANICKÉ KOTVY Hlavní použití: průmyslová vrata, přihrádky, poličky. Nabízí alternativu chemickému kotvení u dutého zdiva v případě potřeby okamžitého upevnění. Existuje ve 2 verzích: s předmontovaným šroubem nebo bez šroubu pro upevnění závitových tyčí nebo při výběru zvláštního šroubu. 4 expanzní ramena zaručují dokonalé uchycení ve všech materiálech. Snadná instalace díky širokému límci. Zvýšená odolnost a pevnost : kotva z jednoho kusu (monoblok). Abyste měli instalaci ještě snazší a rychlejší, proveďte expanzi šroubovákem (př.: použitím šroubováku HDI 244). V betonu V plném zdivu plná tvárnice plná cihla kg kg kg kg M 6 M 8 M M kg 95 kg 125 kg 190 kg 190 kg 240 kg 300 kg 300 kg M 6 M 8 M M 12 V plném materiálu V dutém materiálu Materiály V omítnutém dutém zdivu omítnutá dutá cihla omítnutá dutá tvárnice betonová deska 120 kg 120 kg 120 kg 120 kg 125 kg 175 kg 185 kg 220 kg 250 kg 275 kg 300 kg 375 kg M 6 M 8 M M 12 KOTVA SPIT PRIMA Ø Ø max. tloušťka délka Ø hloubka popis balení kód vnitřního kotvy upevňovaného kotvy otvoru otvoru závitu dílu Verze bez šroubu M PRIMA M M PRIMA M M PRIMA M M PRIMA M Verze se šroubem třída 8.8 a předmontovanými podložkami M PRIMA LM 6-12/ M PRIMA LM 6-12/ M PRIMA LM 8-14/ M PRIMA LM 8-14/ M PRIMA LM 8-14/ M PRIMA LM - 16/ M PRIMA LM - 16/ M PRIMA LM - 16/ M PRIMA LM 12-20/ M PRIMA LM 12-20/ M = verze bez šroubu LM = verze se šroubem SPIT N Expanzní narážecí kotva Materiály Orientační zatížení v betonu Instalace N o XX2030 Ideální pro instalaci naslepo přes vrstvy izolace. Umožňuje estetickou práci. Instalace skrz upevňovaný díl. Expanze není spojena s utahováním při aplikaci (prevence deformace). KOTVA SPIT N kg kg M 8 M Ø tloušťka celková Ø hloubka popis balení kód kotvy upevňovaného délka otvoru otvoru dílu N8x35 E+R N8x55 E+R N8x95 E+R N8x135 E+R Nx35 E+R Nx55 E+R Výběr kotvy podléhá přísným nařízením a závisí na základním materiálu, upevňované zátěži a venkovních podmínkách. Je nutné ověřit si tento výběr přesnými propočty, zkouškami na pracovišti a dodržovat pokyny k instalaci v technických příručkách. V případě potřeby jakékoli rady se obraťte na nás : &

25 K O T V Y P R O S T Ř E D N Í Z ÁT Ě Ž E SPIT DYNABOLT Kotva pro střední zátěže Hlavní instalace: přístřešky, úžlabí, zábradlí Snadná instalace skrz upevňovaný předmět. Dokonalé přilnutí upevňovaného předmětu. Materiály Orientační zatížení v betonu Instalace kg kg kg kg kg kg M 4,5 M 6 M 8 M M12 M16 KOTVA SPIT DYNABOLT max. tloušťka hloubka* Ø popis balení kód upevňovaného otvoru otvoru DYNABOLT dílu HB M 6x45/ HB M 6x70/ HB M 6x95/ HB M 8x55/ HB M 8x80/ HB M 8x5/ HB M x65/ HB M x75/ HB M x5/ HB M 12x1/ HB = šestihranná hlava * hloubka otvoru v pro max. tloušťku při instalaci KOTVA DYNABOLT HN max. tloušťka hloubka* Ø popis balení kód upevňovaného otvoru otvoru DYNABOLT HN dílu ,5 HN M 4.5x38/ HN M 6x40/ HN M 6x66/ HN M 8x41/ HN M 8x49/ HN M 8x76/ HN M 8x3/ HN M 8x124/ HN M x55/ HN M x70/ HN M x98/ HN M x126/ HN M 12x62/ HN M 12x6/ HN M 12x140/ HN M 16x113/ HN = šestihranná matice KOTVA SPIT DYNABOLT CROCHET (SKOBA) A DYNABOLT OEIL (OČKO) popis balení kód DYNABOLT Skoba (a) Očko (b) (a) (b)

26 K O T V Y P R O L E H K É Z ÁT Ě Ž E SPIT PROLONG XXL kotva s dobrým držením ve všech materiálech. XXL Délka až 270 v Ø 16 MECHANICKÉ KOTVY KOTVY PRO LEHKÉ ZÁTĚŽE Široká podložka: perfektní přílnutí Orientační zatížení Orientační zatížení v tahu: Beton EP 1 2 D 3 3 antirotační části pro lepší uchycení v dutých materiálech Použitelné pro různé základní materiály (dutá tvarnice, cihla, beton) Optimální držení v dutých: zachycení 4 ramen mezi 2 stěnami Maximální držení díky mnoha antirotačním výstupkům Instalace skrz upevňovanou součást Demontovatelná kotva Ideální kotva pro uchycení trámů a střešních spojovacích dílů Vysoká pevnost ve smyku Dutá tvarnice 150 kg 160 kg 220 kg 70 kg 90 kg 0 kg Dutá cihla Ø 12 Ø 14 Ø 16 Ø 12 Ø 14 Ø 16 Výběr délky kotvy v dutých materiálech Orientační zatížení ve smyku: V dutých materiálech: délka kotvy = tloušťka připojované součásti + vzdálenost dvou stěn + 25 Například: 20 prkno přichycené k dutému betonovému bloku se vzdáleností druhé stěny 0 SPIT výběr = = PROLONG 12x145 * Nezapomeňte na přidání 25. KOTVA SPIT PROLONG Ø popis balení kód 12 PROLONG 12x120 H PROLONG 12x145 H PROLONG 12x165 H PROLONG 12x185 H PROLONG 12x2 H PROLONG 14x120 HS PROLONG 14x145 HS PROLONG 14x165 HS PROLONG 14x185 HS PROLONG 14x2 HS PROLONG 16x145 H PROLONG 16x165 H PROLONG 16x185 H PROLONG 16x200 H PROLONG 16x270 H H = šestihranná hlava + široká podložka / HS = šestihranná hlava s navařenou podložkou 20 6 expanzních ramen pro uchycení v první stěně Trámová botka Dřevěný trám na stěnu 4 expanzní ramena pro kotvení v druhé stěně Výběr kotvy podléhá přísným nařízením a závisí na základním materiálu, upevňované zátěži a venkovních podmínkách. Je nutné ověřit si tento výběr přesnými propočty, zkouškami na pracovišti a dodržovat pokyny k instalaci v technických příručkách. V případě potřeby jakékoli rady se obraťte na nás : &

27 K O T V Y P R O L E H K É Z ÁT Ě Ž E SPIT BRASS Kotva s vnitřním závitem pro lehké zátěže SPIT BRASS: balení v sáčcích viz strany 142 a 143 Snadná instalace: expanze pouhým našroubováním. Zesílené ukotvení a pevnost, četné drážky na tělesu kotvy. Ekonomická kotva, ideální pro instalace lehkých závěsů. Materiály KOTVA SPIT BRASS Orientační zatížení V betonu Ø Ø délka Ø hloubka popis balení kód vnitřního kotvy kotvy otvoru otvoru závitu M BRASS M M BRASS M6x M BRASS M8x kg Ø 6 60 kg Ø 8 SPIT RM6 Kotva ideální k upevnění závitových tyčí Ø 6 Závěsný šroub s vnitřním závitem do všech materiálů k instalaci závitových tyčí a pro osazení sádrokartonových nebo modulárních zavěšených stropů. Instalace s magnetickým nástavcem STRM6. 80 kg Beton: NYL Ø8 Orientační zatížení dle jednotlivých materiálů 23 kg dutá cihla: PRO6 8X40 nebo ARPON Ø8 50 kg KOTVA SPIT RM6 Ø délka popis balení kód šroubu šroubu 6 68 šroub RM Balení 300 šroubů + instalační nástroj STRM SPIT FIX PERCEE Vysoce bezpečná kotva pro zavěšené stropy a svítidla 0% ocelová kotva pro zavěšené stropy, požární odolnost. Snadná a rychlá montáž kladivem. Orientační zatížení v betonu 150 kg KOTVA SPIT FIX PERCEE Ø délka Ø hloubka popis balení kód kotvy kotvy otvoru otvoru Fix 6 s okem/ SPIT G8 Speciální kotva pro zavěšené stropy a svítidla Široké oko pro zjednodušení instalace. Rychlé upevnění závěsu v betonu. Umožňuje rychle provádět zavěšené modulární stropy. Ø kotvy se rovná průměru otvoru. 0% ocelová kotva pro zavěšené stropy, garantující požární odolnost. Snadná a rychlá montáž kladivem. V betonu 60 kg Orientační zatížení KOTVA SPIT G8 Ø délka Ø popis balení kód kotvy kotvy otvoru G
