PROFESIONÁLNÍ SPOJOVACÍ MATERIÁL PRO TERASY A JINÉ APLIKACE DO DŘEVA

Transkript

1 PROFESIONÁLNÍ SPOJOVACÍ MATERIÁL PRO TERASY A JINÉ APLIKACE DO DŘEVA

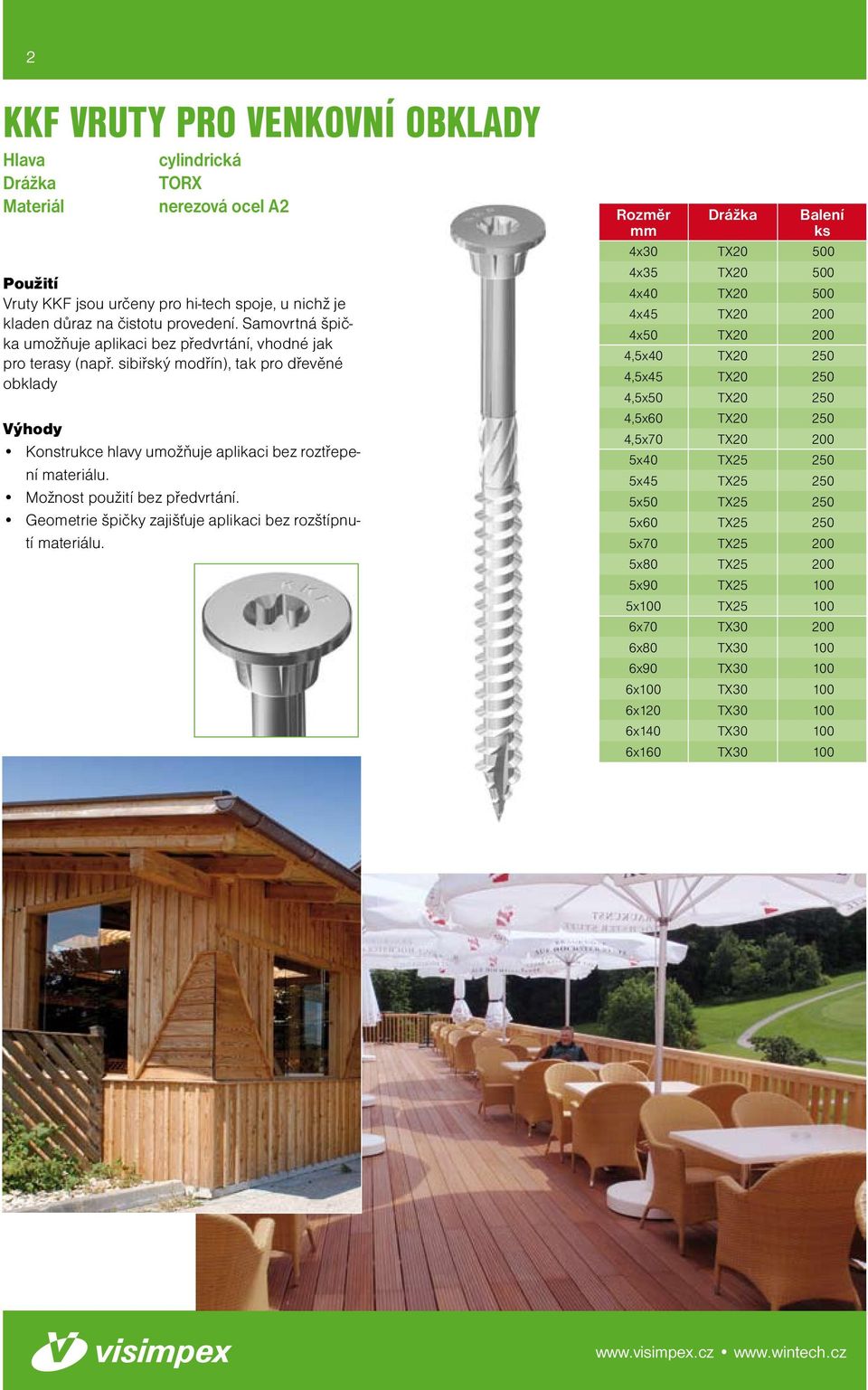

2 2 KKF VRUTY PRO VENKOVNÍ OBKLADY cylindrická nerezová ocel A2 Vruty KKF jsou určeny pro hi-tech spoje, u nichž je kladen důraz na čistotu provedení. Samovrtná špička umožňuje aplikaci bez předvrtání, vhodné jak pro terasy (např. sibiřský modřín), tak pro dřevěné obklady Konstrukce hlavy umožňuje aplikaci bez roztřepení materiálu. Možnost použití bez předvrtání. Geometrie špičky zajišťuje aplikaci bez rozštípnutí materiálu. Rozměr Balení 4x30 TX x35 TX x40 TX x45 TX x50 TX ,5x40 TX ,5x45 TX ,5x50 TX ,5x60 TX ,5x70 TX x40 TX x45 TX x50 TX x60 TX x70 TX x80 TX x90 TX x100 TX x70 TX x80 TX x90 TX x100 TX x120 TX x140 TX x160 TX30 100

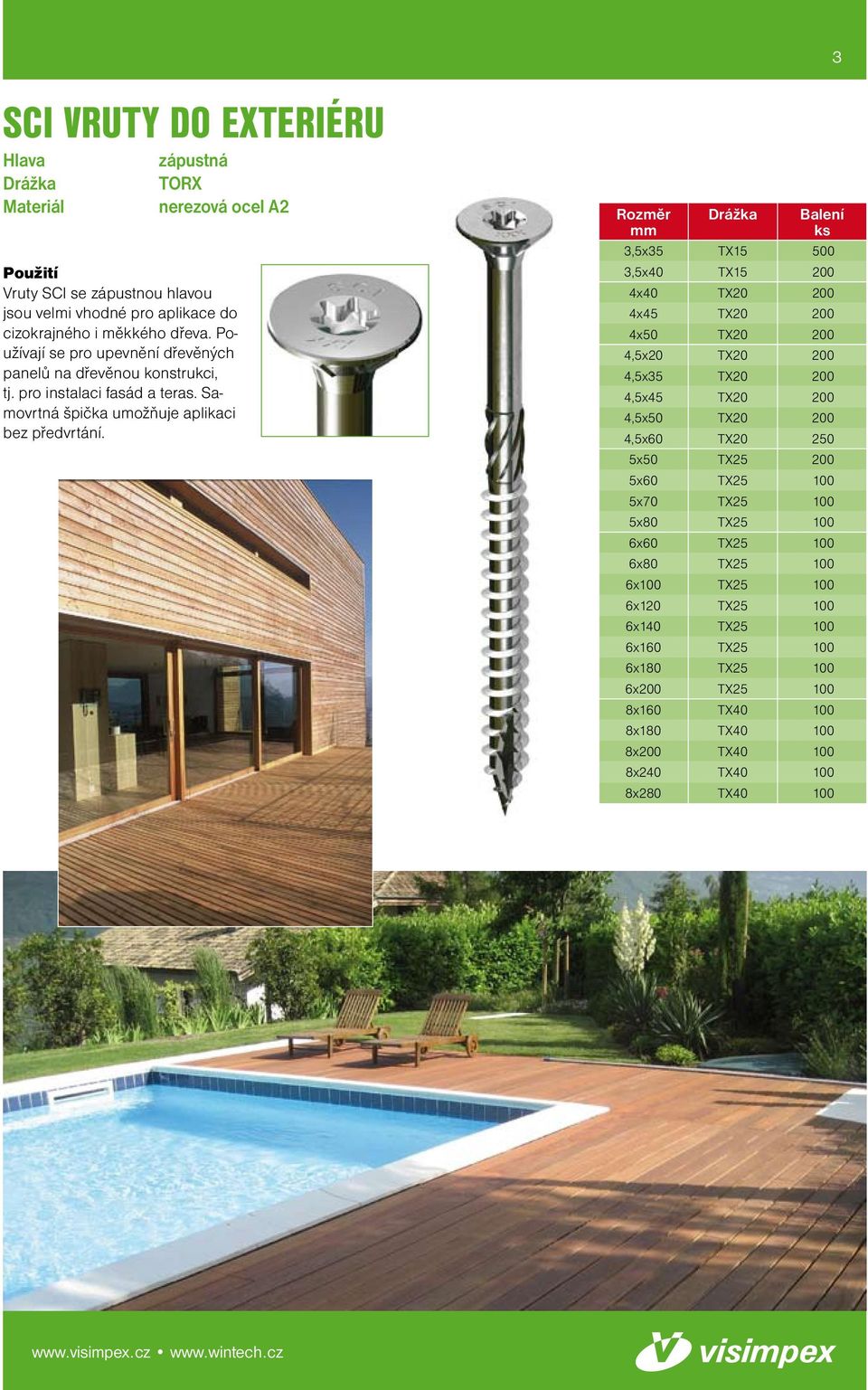

3 3 SCI VRUTY DO EXTERIÉRU nerezová ocel A2 Vruty SCI se zápustnou hlavou jsou velmi vhodné pro aplikace do cizokrajného i měkkého dřeva. Používají se pro upevnění dřevěných panelů na dřevěnou konstrukci, tj. pro instalaci fasád a teras. Samovrtná špička umožňuje aplikaci bez předvrtání. Rozměr Balení 3,5x35 TX ,5x40 TX x40 TX x45 TX x50 TX ,5x20 TX ,5x35 TX ,5x45 TX ,5x50 TX ,5x60 TX x50 TX x60 TX x70 TX x80 TX x60 TX x80 TX x100 TX x120 TX x140 TX x160 TX x180 TX x200 TX x160 TX x180 TX x200 TX x240 TX x280 TX40 100

4 4 HHS VRUTY DO TVRDÉHO DŘEVA (VHODNÉ PRO TROPICKÁ DŘEVA) nerezová ocel A2 Vruty HHS jsou určeny pro hi-tech spoje, u nichž je kladen důraz na čistotu provedení. Samovrtná špička umožňuje aplikaci bez předvrtání. Tyto vruty jsou vhodné především pro tvrdá tropická dřeva. Možnost použití bez předvrtání. Geometrie špičky zajišťuje aplikaci bez rozštípnutí materiálu. Pevnost vrutu o 60% vyšší oproti běžným nerezovým vrutům. Rozměr Balení 5x50 TX x60 TX x70 TX x80 TX NEVIDITELNÉ SPOJE PRO TERASY - SYSTÉM UCHYCENÍ PRO VNĚJŠÍ DŘEVĚNÉ PODLAHY nerezová ocel A2 Uchycovací prvky a příslušné šrouby jsou z nerezové oceli, tudíž jsou vysoce odolné proti korozi. Speciální forma s otvorem směrem dolů a vyvrtanými otvory zaručují dostatečné větrání mezi trámy a prkny nášlapné roviny. Mezi trámy se doporučuje vzdálenost přibližně 50 cm podle druhu dřeva a tloušťky prken krytu. Jedno balení obsahuje 200 uchycovacích prvků a 300 šroubů z nerezové oceli. V závislosti na vzdálenosti trámů a šířce prken je možné pokrýt prostor v rozsahu mezi 4 a 6 m2. Jako nářadí plně dostačují šroubovák a vrtačka (pro tvrdá dřeva nebo profily z plastového materiálu) anebo elektrický šroubovák. Systém je vhodný pro všechny typy profilu, je odolný vůči korozi, jeho montáž je rychlá, poněvadž nejsou potřebné šablony nebo speciální nářadí. Prvky je možno demontovat a mohou být opět použity. Obsah Balení šroubů INOX 4x20 PZ2 200

5 SBS VRUTY SAMOŘEZNÉ S KŘIDÉLKY Povrchová úprava kalená ocel zinek bílý Rozměr Balení Vrtací kapacita železo/ocel 4,2 x 38 TX ,8 x 45 TX ,5 x 50 TX ,3 x 60 TX ,3 x 70 TX ,3 x 85 TX SPP VRUTY PRO PANELY TYPU SANDWICH Povrchová úprava kalená ocel zinek bílý Rozměr Balení 6,3x125 TX ,3x145 TX ,3x165 TX Samovrtné vruty s křidélky jsou vhodné pro spojení dřevo-kov. Vruty je možné použít pro měkká i tvrdá dřeva stejně tak pro tenkostěnné plechy a ocel. Křidélka na konci vrtáčku slouží k vyfrézování větší díky ve dřevěné desce pro hladký průchod vrutu. Po průchodu vrtáčku kovovým podkladem se křidélka odlomí. Úspora času a nákladů díky spojení více operací v jednu. Konstrukce vrutu zamezuje rozštípnutí materiálu, proto je možné vrut použít i na okraji dřeva.

6 6 DRS DISTANČNÍ ROZPĚRNÉ ŠROUBY SE DVĚMA ZÁVITY kalená ocel Seřizovací vruty jsou určeny k upevnění všech typů spojů dřevo-dřevo, u nichž je požadavek na vymezení přesné vzdálenosti mezi spojovanými díly. Vruty jsou velmi vhodné např. pro montáž dřevěných fasád. Rozměr Balení 6x60 TX x80 TX x100 TX x120 TX x145 TX Geometrie špičky zajišťuje aplikaci bez rozštípnutí materiálu. Možnost použití bez předvrtání. Seřizovací drážky zajišťují plynulé a přesné vymezení vzdálenosti mezi spojovanými díly. Výrazná časová úspora díky aplikaci bez nutnosti použití vymezovacích klínů a distančních podložek. SIMPL DISKOVÁ PŘÍPOJKA ocel Povrchová úpravava zinek bílý Popis Rozměr vrutů Počet Balení otvorů SIMPL 55 5x50 TX SIMPL 80 6x60 TX SIMPL 120 6x90 TX Popis Odolnost proti vytažení Odolnost při střihu SIMPL 55 6,42 kn 4,61 kn SIMPL 80 7,63 kn 6,06 kn SIMPL ,44 kn 11,83 kn

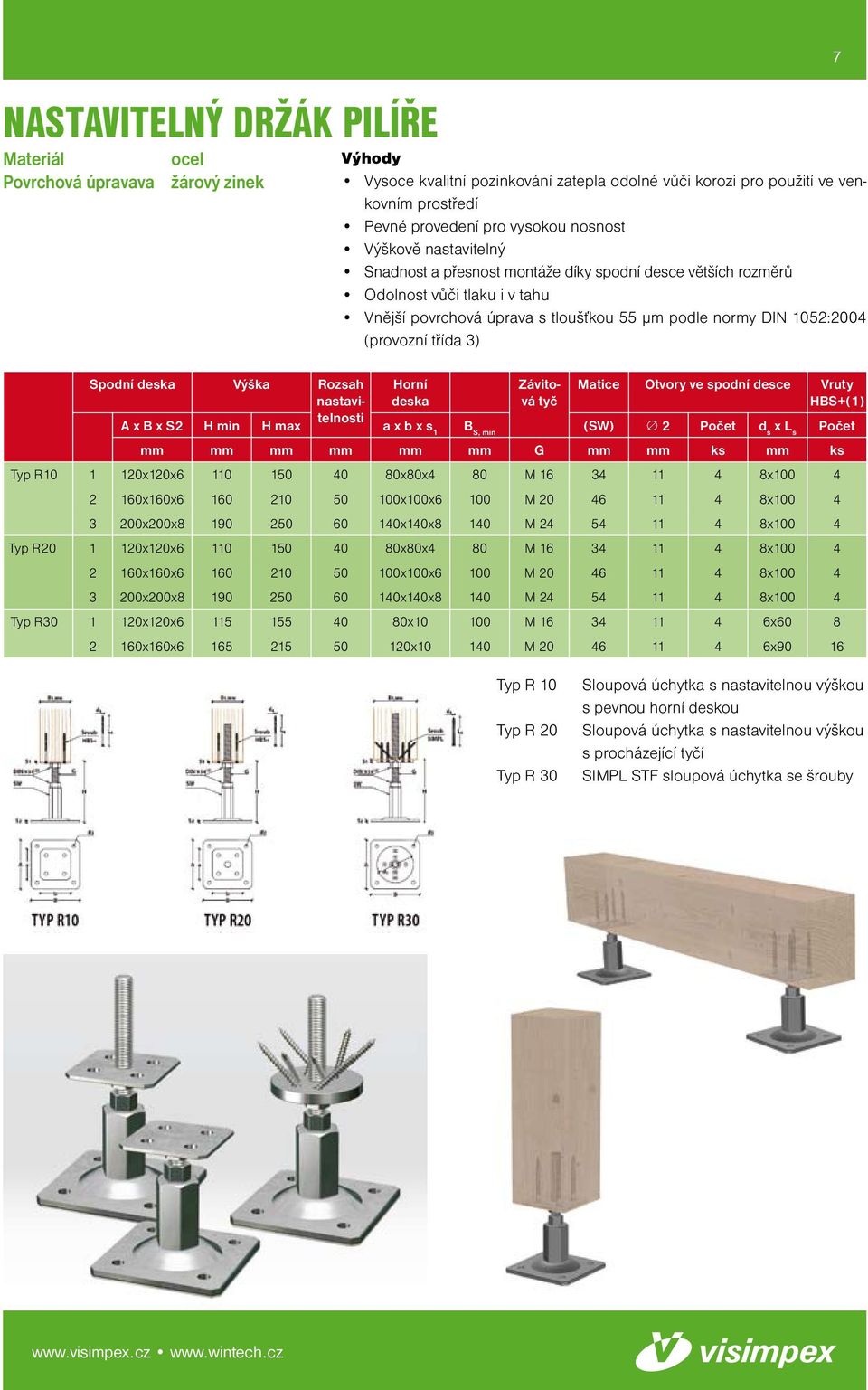

7 NASTAVITELNÝ DRŽÁK PILÍŘE ocel Povrchová úpravava žárový zinek Vysoce kvalitní pozinkování zatepla odolné vůči korozi pro použití ve venkovním prostředí Pevné provedení pro vysokou nosnost Výškově nastavitelný Snadnost a přesnost montáže díky spodní desce větších rozměrů Odolnost vůči tlaku i v tahu Vnější povrchová úprava s tloušťkou 55 μm podle normy DIN 1052:2004 (provozní třída 3) 7 Horní deska Spodní deska Výška Rozsah nastavitelnosti Závitová tyč Matice Otvory ve spodní desce Vruty HBS+(1) A x B x S2 H min H max a x b x s 1 B S, min (SW) 2 Počet d s x L s Počet G Typ R x120x x80x4 80 M x x160x x100x6 100 M x x200x x140x8 140 M x100 4 Typ R x120x x80x4 80 M x x160x x100x6 100 M x x200x x140x8 140 M x100 4 Typ R x120x x M x x160x x M x90 16 Typ R 10 Typ R 20 Typ R 30 Sloupová úchytka s nastavitelnou výškou s pevnou horní deskou Sloupová úchytka s nastavitelnou výškou s procházející tyčí SIMPL STF sloupová úchytka se šrouby

8 Podrobné technické informace naleznete na webových stránkách Firma Visimpex a.s. je oficiálním patnerem firmy Rothoblaas v České a Slovenské republice PROFESIONÁLNÍ SPOJOVACÍ MATERIÁL PRO TESAŘSKÉ KONSTRUKCE A DŘEVOSTAVBY VISIMPEX a.s., Seifertova 33, Přerov, tel.: (+420) fax: (+420) , obchod@visimpex.cz,
